三菱汎用インバータ
INVERTER
取扱説明書
Instruction Manual
JAPANESEENGLISH
FR-HEL-0.4K 〜 110K
FR-HEL-H0.4K 〜 H355K
DCリアクトル
DCREACTOR

A-1
このたびは、三菱汎用インバータオプションをご採用いただき、誠にありがとうございます。
この取扱説明書は、ご使用いただく場合の取扱い、留意点について述べてあります。誤った取扱いは思
わぬ不具合を引き起こしますので、ご使用前に必ずこの取扱説明書を一読され、正しくご使用ください
ますようお願いいたします。
なお、本取扱説明書は、ご使用になるお客様の手元に届くようご配慮をお願いいたします。
１．感電防止のために
２．火災防止のために
3．傷害防止のために
安全上の注意
据付け、運転、保守・点検の前に必ずこの取扱説明書とその付属書類をすべて熟読し、正しくご使用
ください。機器の知識、安全の情報そして注意事項のすべてについて習熟してからご使用ください。
この取扱説明書では、安全注意事項のランクを「危険」、｢注意｣として区分してあります。
取扱いを誤った場合に、危険な状況が起こりえて、死亡または重傷を受ける可能性が
想定される場合。
取扱いを誤った場合に、危険な状況が起こりえて、中程度の傷害や軽傷を受ける可能
性が想定される場合および物的損害だけの発生が想定される場合。
なお、 に記載した事項でも、状況によっては重大な結果に結びつく可能性があります。いず
れも重要な内容を記載していますので必ず守ってください。
危険
注意
注意
安全にお使いいただくために
危険
●通電中および運転中はオプションの端子台カ
バーを開けないでください。感電の原因とな
ります。
●オプションの端子台カバーをはずしての運転
は行わないでください。高電圧の端子および
充電部が露出していますので感電の原因とな
ります。
●配線作業や点検は専門の技術者が行ってくだ
さい。
●インバータ本体を据え付けてから配線してく
ださい。感電、傷害の原因になります。
●濡れた手でオプションに触れたり、ケーブル
類の抜き差しをしないでください。感電の原
因となります。
●ケーブルは傷つけたり、無理なストレスをか
けたり、重いものを載せたり、挟み込んだり
しないでください。感電の原因になります。
注意
●本オプションは、不燃物に取り付けてくださ
い。可燃物への取付けおよび可燃物近くへの
取り付けは、火災の原因になります。
注意
●各端子には取扱説明書に決められた電圧以外
は印加しないでください。破裂・破損などの
原因になります。
●端子接続を間違えないでください。破裂・破
損などの原因になります。
●極性（＋、−）を間違えないでください。破
裂・破損の原因になります。
●通電中や電源遮断後のしばらくの間は、オプ
ションは高温になっていますので触らないで
ください。火傷の原因になります。

A-2
JAPANESE
4．諸注意事項
次の注意事項についても十分留意ください。取扱
いを誤った場合には思わぬ故障・けが・感電など
の原因となることがあります。
(1)運搬・据え付けについて
(2)試運転調整について
(3)使用方法について
(4)廃棄について
(5)一般的注意
注意
●製品の重さに応じて正しい方法で運搬してく
ださい。けがの原因になります。特にエッジ
の部分には注意してください。
●損傷、部品がかけているオプションを据え付
け、運転しないでください。
●製品の上に乗ったり重いものを載せないでく
ださい。
●取付け方向は必ずお守りください。
●オプション内部にねじ・金属片などの導電性
異物や油などの可燃性異物が混入しないよう
にしてください。
●本オプションは精密機器ですので、落下させ
たり、強い衝撃を与えないようにしてくださ
い。
●下記の環境条件でご使用ください。製品故障
の原因になります。
＊1 輸送時などの短時間に適用できる温度
です。
●木製梱包材の消毒・除虫対策のくん蒸剤に含
まれるハロゲン系物質 ( フッ素、塩素、臭素、
ヨウ素など ) が弊社製品に侵入すると故障の
原因となります。梱包の際は、残留したくん
蒸成分が弊社製品に侵入しないように注意す
るか、くん蒸以外の方法(熱処理など)で消毒・
除虫対策をしてください。
なお、木製梱包材の消毒・除虫対策は梱包前
に実施してください。
注意
●運転前に各パラメータの確認・調整を行って
ください。機械によっては予期せぬ動きとな
る場合があります。
環
境
周囲温度 −10℃〜＋50℃
（凍結のないこと）
周囲湿度 90％RH以下
（結露のないこと）
保存温度 −20℃〜＋65℃ ＊1
雰囲気 屋内（腐食性ガス、引火性ガ ス、オイルミスト・じんあい
のないこと）
標高・振動
海抜1000m 以下・5.9m/s
2
以
下 、1 0 〜 5 5 H z（ X ，Y，Z 各 方
向）
危険
●改造は行わないでください。
●取扱説明書に記載のない部品取外し行為は行
わないでください。故障や破損の原因になり
ます。
注意
●産業廃棄物として処置してください。
本取扱説明書に記載されている全ての図解は、
細部を説明するためにカバーまたは安全のた
めの遮断物を取りはずした状態で描かれてい
る場合がありますので、運転するときは必ず規
定どおりのカバーや遮断物を元どおりに戻し、
取扱説明書に従って運転してください。

1
目 次
1 製品の確認 ...........................................................................2
2 据付け.................................................................................2
3 配 線 ...............................................................................3
4 電線サイズと圧着端子 ........................................................4
5 仕 様 ...............................................................................6
6 外形寸法図 ...........................................................................6
付録 ......................................................................................... 12

2
JAPANESE

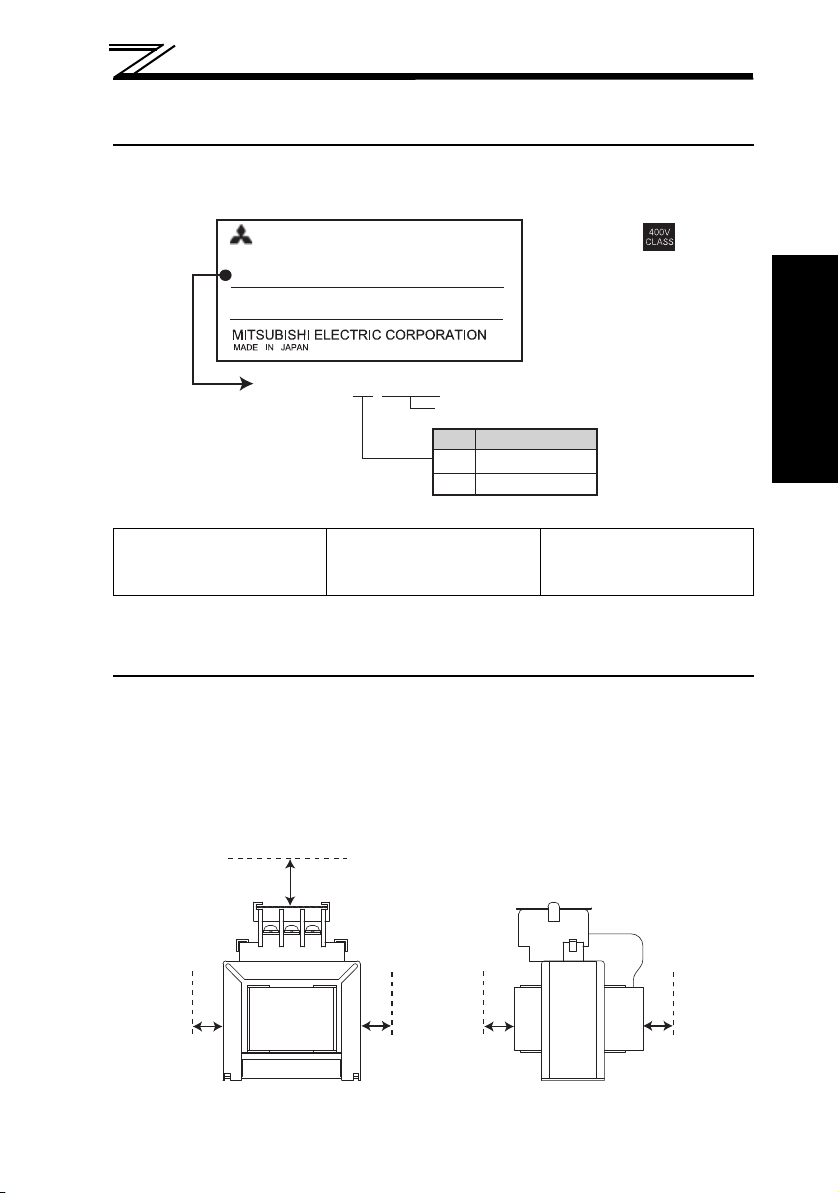

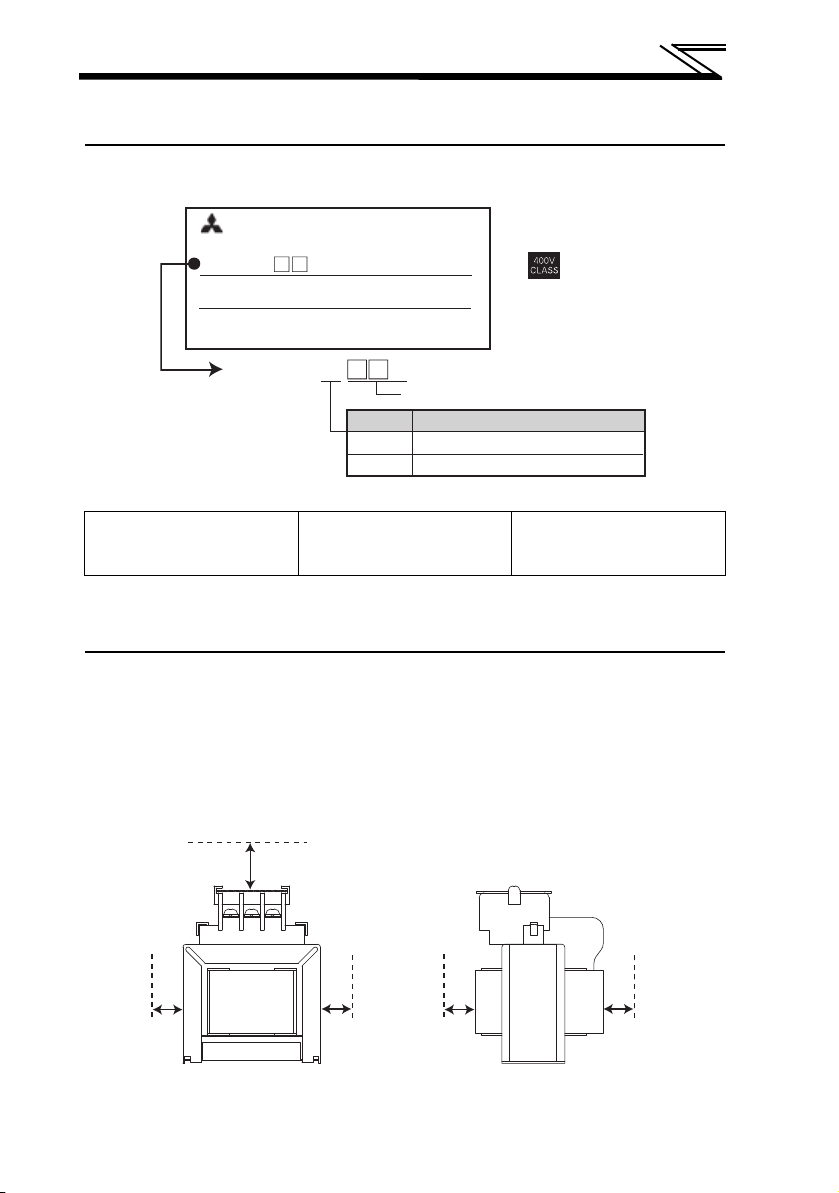

製品の確認
1製品の確認
(1) 梱包箱からオプションユニットを取り出し、ご注文どおりの製品であ
るか、また損傷がないかの確認をしてください。
(2) 同梱品がすべて揃っていることを確認してください。
＊端子台カバーは端子台に取り付けてあります。
2据付け
(1) 6 ページの環境に従って水平面取付け、または垂直面取付けで設置し
てください。指定方向以外で取り付けた場合、リアクトルの破損原因
となります。
(2) 周囲温度が許容値（− 10℃〜＋50 ℃）を超えないようにしてくださ
い。また、リアクトル自身発熱しますので、周囲のスペースを十分に
確保してください。( リアクトル取付け方向に関係なく上下方向 10cm
以上、左右方向 5cm以上)
DCリアクトル(FR-HEL)
......................................1 個
端子台カバー............... 1個
(200V クラス 15K 以下、
400V クラス 55K 以下 ) ＊
取扱説明書 ...................1 部
DC REACTOR
FR-HEL-□□K
FR-HEL-H□□K
XXXXXXXXXXX
SERIAL
MODEL
適用モータ容量(kW)
適用電源電圧記号
なし 200Vクラス
H 400Vクラス
ᾔᾛ
ᾔᾛ
ᾔᾒ
ᾔᾒᾣᾡᾘᾒ
ᾜᾘ
ᾜᾘ
ᾣᾢᾤᾑᾘ
ᾣᾢᾤᾑᾘᾢ
ᾗᾘ
ᾗᾘ
**400Vクラスは
と表記があります。
10cm以上
5cm以上
5cm以上 5cm以上 5cm以上

3

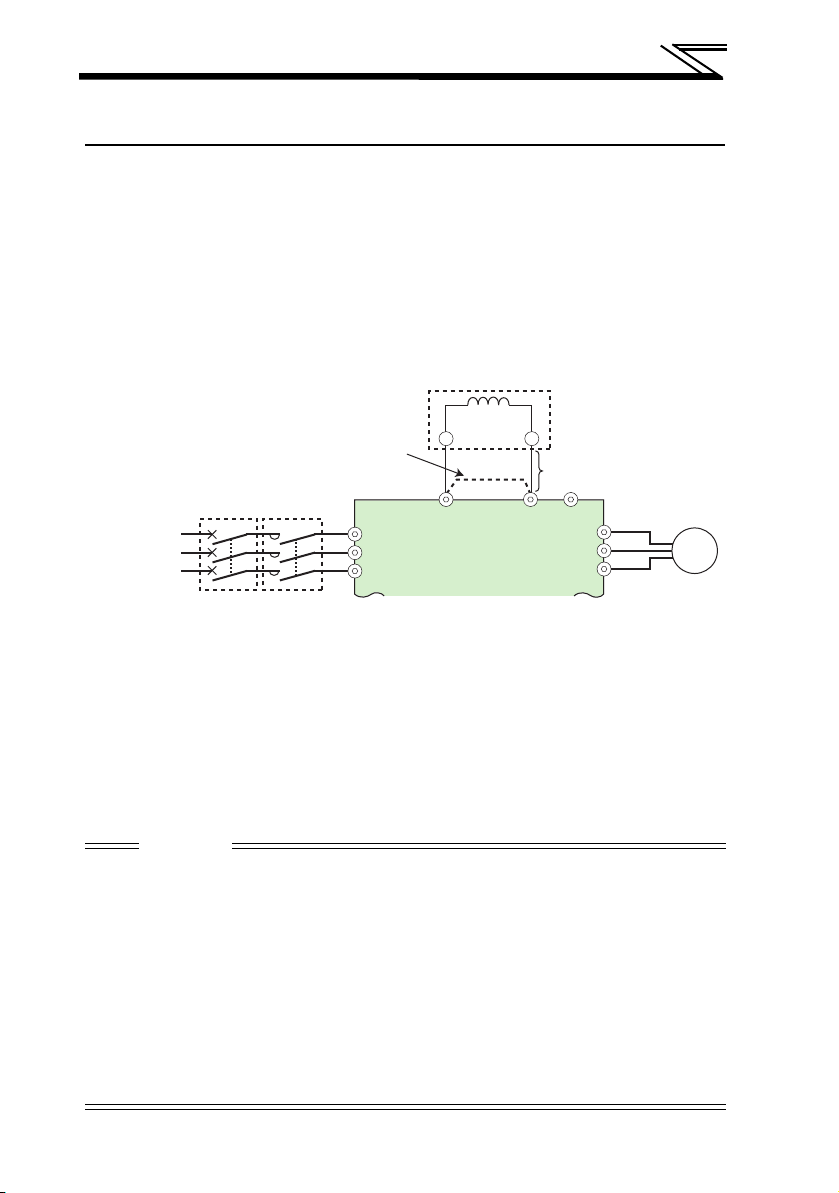

配 線
3配 線
(1) インバータの端子 P-P1 間の短絡片を取り外して、P-P1 間にリアクト
ルを接続します。
・ リアクトルとインバータ間の接続線は、5m以下になるよう、極力短く配
線してください。（使用電線サイズは
4ページ を参照してください）
・ インバータの端子 P1-P間に接続されている短絡片は必ず外してくださ
い。外さないとリアクトルの効果が発揮されません。
・ 配線時に端子台カバーを取り外してから配線作業を行ってください。配
線終了後、端子台カバーを取り付けてください。(200V クラス18.5K以
上、400V クラス 75K 以上に端子台カバーはありません。)
(2) 適用するモータ容量に合わせて選定してください。（インバータ容量が
モータ容量よりも大きい場合も、モータ容量に合わせて選定します。）
0.4kW未満のモータの場合は、0.4kW用を選定します。
(3)
55K以下は盤へ確実に取り付けることで接地されますが、盤への接地だ
けでは十分接地できない場合は、接地配線を行うことができます。
接地配線を行う場合は、ワニスを除去した取付け穴に配線してください。
(使用電線および圧着端子サイズについては 4ページ 、ワニスを除去し
た取付け穴の位置は
6ページ を参照してください )
75K以上は接地端子を使用して確実に接地してください。
注 意
1. 配線終了後に端子台カバーが確実に取り付けられていることを確認
してください。
2. 通電中および運転中の配線作業は行わないでください。
3. 配線作業は専門の技術者が行ってください。
4. インバータの端子P1、P、Nには、高電圧が印加されていますので
結線の際は、入力電源がOFF されており、かつ端子P-N間の電圧
がDC50V以下であることを十分に確認した上で行ってください。
5. 200Vクラス18.5K 以上、400Vクラス75K以上は、端子台カバー
がありません。
端子同士が接触しないよう、絶縁処理を実施してください。
3相交流電源
NFB
R/L1
S/L2
T/L3
モータ
U
V
W
P1
P1 P
MC
M
P/+ N/‑
FR‑HEL
インバータ
端子P1‑P間に短絡片の
ある機種は、短絡片を
取り外してください。 接続線は5m以下と
してください。

4
JAPANESE
電線サイズと圧着端子
4電線サイズと圧着端子
端子 P、P1 や接地線の配線については、 3ページ を参照してください。
(1) 200V クラス
＊ 強度区分4.6鉄製ねじの締付けトルク値(参考値)です。締付けトルクは使用するネジ(ボルト)の
推奨値に合せてください。
形名
P、P1 接地線
端子
サイズ
締付け
トルク
N・m
圧着
端子
HIV電線
サイズ
（mm
2
）
圧着
端子
電線
サイズ
（mm2）
FR-HEL-0.4K 〜 2.2K M4 1.5 2-4 2 2-4 2
FR-HEL-3.7K M4 1.5 5.5-4 3.5 5.5-4 3.5
FR-HEL-5.5K M4 1.5 5.5-4 5.5 5.5-4 5.5
FR-HEL-7.5K M5 2.5 14-5 14 5.5-4 5.5
FR-HEL-11K M6 3.8 14-6 14 8-6 8
FR-HEL-15K M6 3.8 22-6 22 14-6 14
FR-HEL-18.5K M8 13.2＊38-8 38 14-6 14
FR-HEL-22K M10 26.5＊38-10 38 22-6 22
FR-HEL-30K M10 26.5＊60-10 60 22-6 22
FR-HEL-37K M10 26.5＊80-10 80 22-6 22
FR-HEL-45K、55K M12 46.1＊100-12 100 38-6 38
FR-HEL-75K M12 46.1＊150-12 125 38-6 38
FR-HEL-90K M12 46.1＊150-12 150 38-6 38
FR-HEL-110K M12 46.1＊100-12
2×100 60-6 60

5
電線サイズと圧着端子
(2) 400Vクラス
＊ 強度区分4.6鉄製ねじの締付けトルク値(参考値)です。締付けトルクは使用するネジ(ボルト)の
推奨値に合せてください。
形名
P、P1 接地線
端子
サイズ
締付け
トルク
N・m
圧着
端子
HIV電線
サイズ
（mm
2
）
圧着
端子
電線
サイズ
（mm2）
FR-HEL-H0.4K M3.5 1.2 2-3.5 2 2-5 2
FR-HEL-H0.75K 〜 H2.2K M3.5 1.2 2-3.5 2 2-4 2
FR-HEL-H3.7K M4 1.5 2-4 2 2-4 2
FR-HEL-H5.5K、H7.5K M4 1.5 5.5-4 3.5 5.5-5 3.5
FR-HEL-H11K M5 2.5 5.5-5 5.5 5.5-5 5.5
FR-HEL-H15K M6 4.4 8-6 8 5.5-5 5.5
FR-HEL-H18.5K M6 4.4 14-6 14 8-5 8
FR-HEL-H22K、H30K M6 4.4 22-6 22 14-5 14
FR-HEL-H37K M8 7.8 22-8 22 14-5 14
FR-HEL-H45K M8 7.8 38-8 38 22-5 22
FR-HEL-H55K M8 7.8 60-8 60 22-6 22
FR-HEL-H75K M12 46.1＊60-12 60 22-6 22
FR-HEL-H90K M12 46.1＊80-12 80 22-6 22
FR-HEL-H110K M12 46.1＊80-12 80 22-6 22
FR-HEL-H132K M12 46.1＊100-12 100 38-6 38
FR-HEL-H160K M12 46.1＊150-12 150 38-6 38
FR-HEL-H185K M12 46.1＊150-12 150 38-6 38
FR-HEL-H220K M12 46.1＊100-12
2×100 60-6 60
FR-HEL-H250K M12 46.1＊125-12
2×125 60-8 60
FR-HEL-H280K M16 110＊125-16
2×125 60-8 60
FR-HEL-H315K M16 110＊150-16
2×150 60-8 60
FR-HEL-H355K M16 110＊200-16
2×200 100-8 100

6
JAPANESE

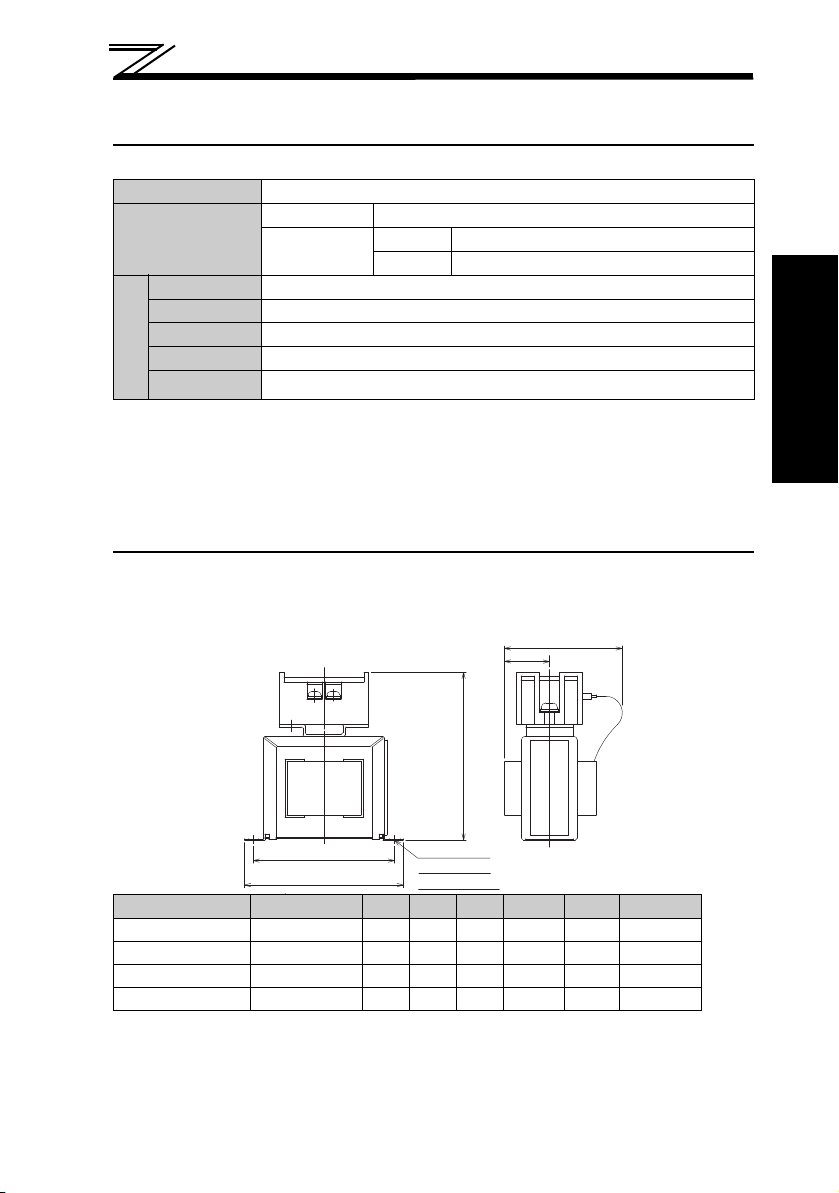

仕 様
5仕 様
＊ 力率は、電源インピーダンスを1％と考えた時の値です。電源容量、電源インピーダンスによっ
て数値は変化します。負荷は、JEM-TR201に規定の基本波電流を100％としています。
国土交通省監修の公共建築工事標準仕様書（電気設備工事編）平成 25 年版に基づき基本波の
力率を 1 として計算した場合は 94.4% です。
0.4kW 未満のモータの場合は、力率改善効果が若干下回ります。
6外形寸法図
(1) 200V クラス
●FR-HEL-0.4K〜2.2K
＊1接地配線する場合に使用してください。 (4ページ参照 )
＊2MAX寸法です。（入出力線の曲げにより寸法が変化します。）
力率改善効果＊ 電源力率 約93％(94.4%)（100％負荷時）
電源仕様
200Vクラス 3相AC 200〜240V 50Hz/60Hz
400Vクラス 55K以下 3相AC 380〜480V 50Hz/60Hz
75K以上 3相AC 380〜500V 50Hz/60Hz
環
境
周囲温度 -10〜+50℃（凍結のないこと）
周囲湿度 90％ＲＨ以下（結露のないこと）
保存温度 -20〜+65℃（凍結のないこと）
雰囲気 屋内（腐食性ガス、引火性ガス・オイルミスト、じんあいのないこと）
標高・振動 海抜1000ｍ以下・5.9ｍ／s2以下
PP1
W1
W±2
２−M4取付穴
(ワニス除去
(表・裏面))
＊1
H±2
MAXD
(D2)

形 名 モータ容量 W W1 HD＊2 D2 質量(kg)
FR-HEL-0.4K 0.4K 70 60 71 61 21 0.4
FR-HEL-0.75K 0.75K 85 74 81 61 21 0.5
FR-HEL-1.5K 1.5K 85 74 81 70 30 0.8
FR-HEL-2.2K 2.2K 85 74 81 70 30 0.9
単位 (mm)

7
外形寸法図

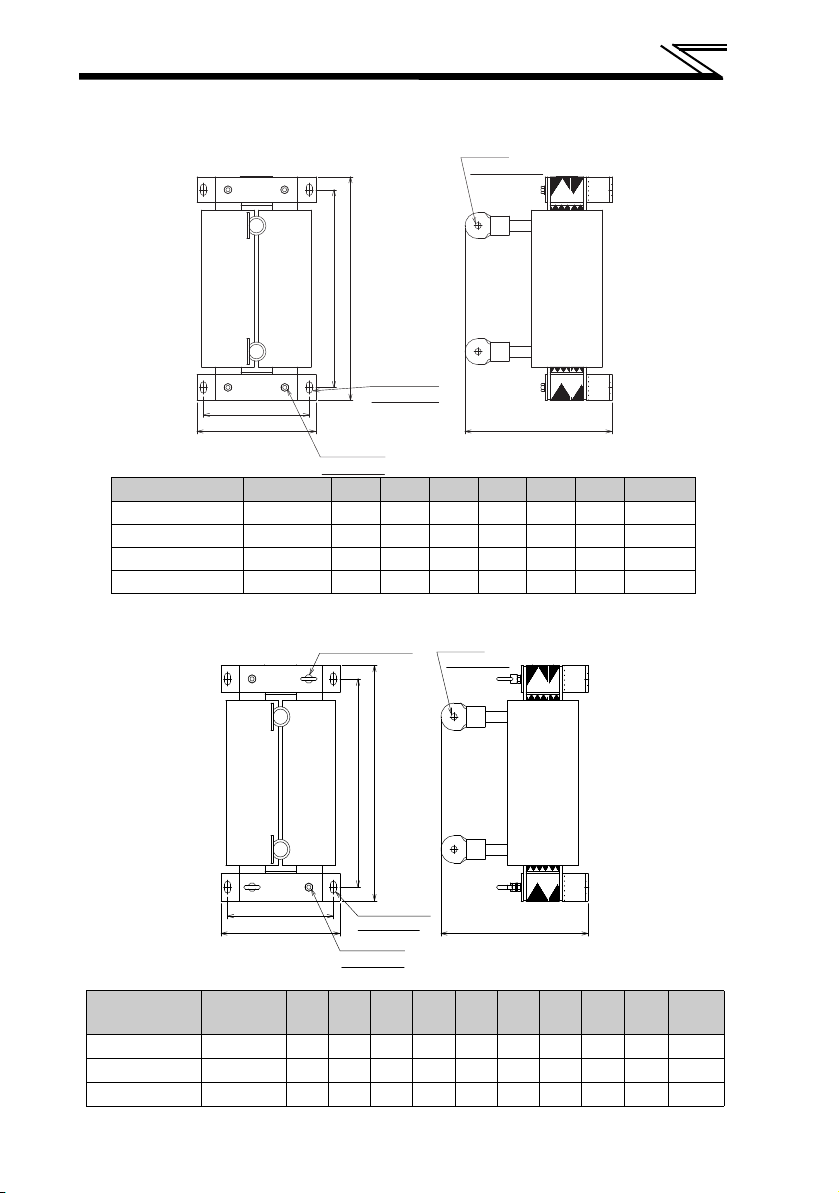

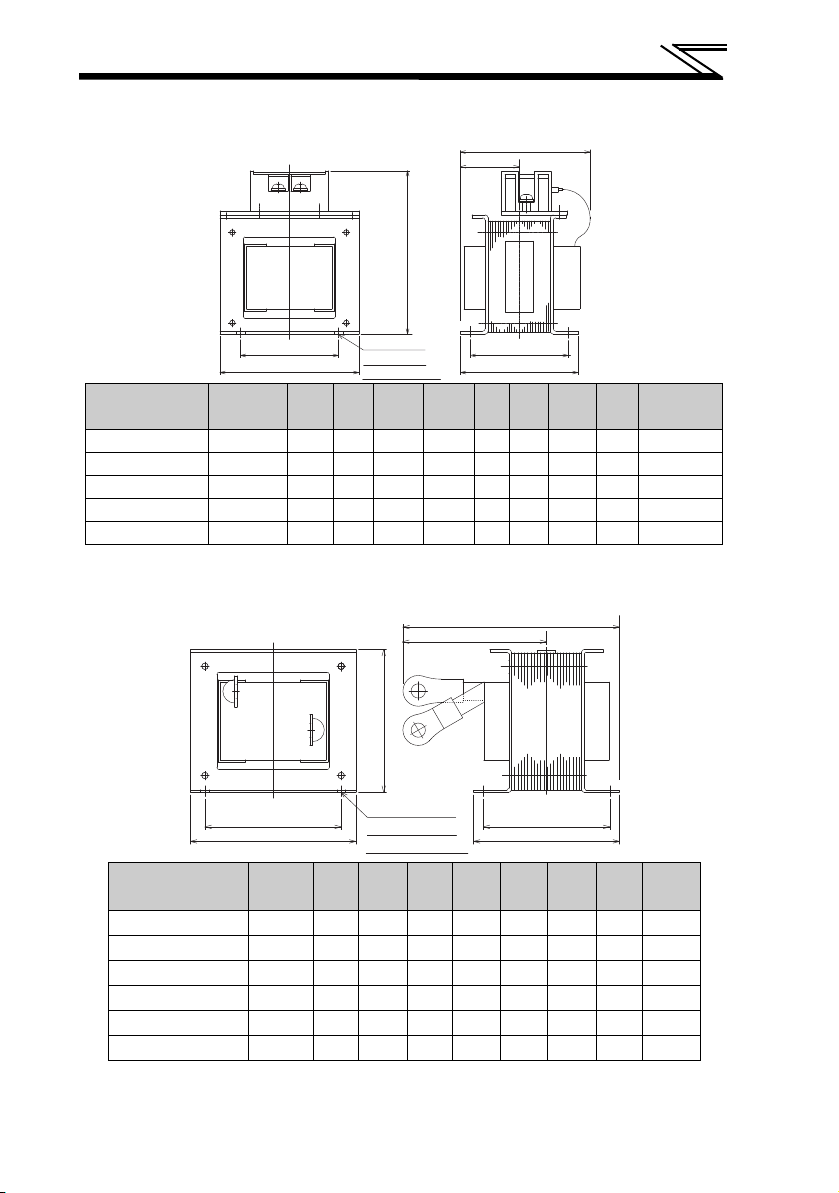

●FR-HEL-3.7K〜15K
 
＊1接地配線する場合に使用してください。 (4ページ参照 )
＊2MAX寸法です。（入出力線の曲げにより寸法が変化します。）
●FR-HEL-18.5K〜55K
＊1接地配線する場合に使用してください。 (4ページ参照 )
＊2MAX寸法です。（入出力線の曲げにより寸法が変化します。）
P1
P
W±2
W1 D2
MAXD
４−d取付穴
(ワニス除去
(表・裏面))
＊1
(D3)
H±2
D1±2

形 名 モータ
容量 WW1 HD＊2 D1 D2 D3 d質量(kg)
FR-HEL-3.7K 3.7K 77 55 92 82 66 57 37 M4 1.5
FR-HEL-5.5K 5.5K 77 55 92 92 76 67 42 M4 1.9
FR-HEL-7.5K 7.5K 86 60 113 98 81 72 43 M4 2.5
FR-HEL-11K 11K 105 64 133 112 92 79 47 M6 3.3
FR-HEL-15K 15K 105 64 133 115 97 84 48.5 M6 4.1
単位 (mm)
PP1
W1
W±2
H±2
D1±2
MAXD
４−M6取付穴
(ワニス除去
(表・裏面)) ＊1
MAXD3
D2

形 名 モータ
容量 WW1 HD
＊2 D1 D2 D3 ＊2
質量
(kg)
FR-HEL-18.5K 18.5K 105 64 93 165 107 94 110 4.7
FR-HEL-22K 22K 105 64 93 175 117 104 115 5.6
FR-HEL-30K 30K 114 72 100 200 125 101 135 7.8
FR-HEL-37K 37K 133 86 117 195 115 98 135 10
FR-HEL-45K 45K 133 86 117 205 125 108 140 11
FR-HEL-55K 55K 153 126 132 209 135 122 140 12.6
単位 (mm)

8
JAPANESE
外形寸法図

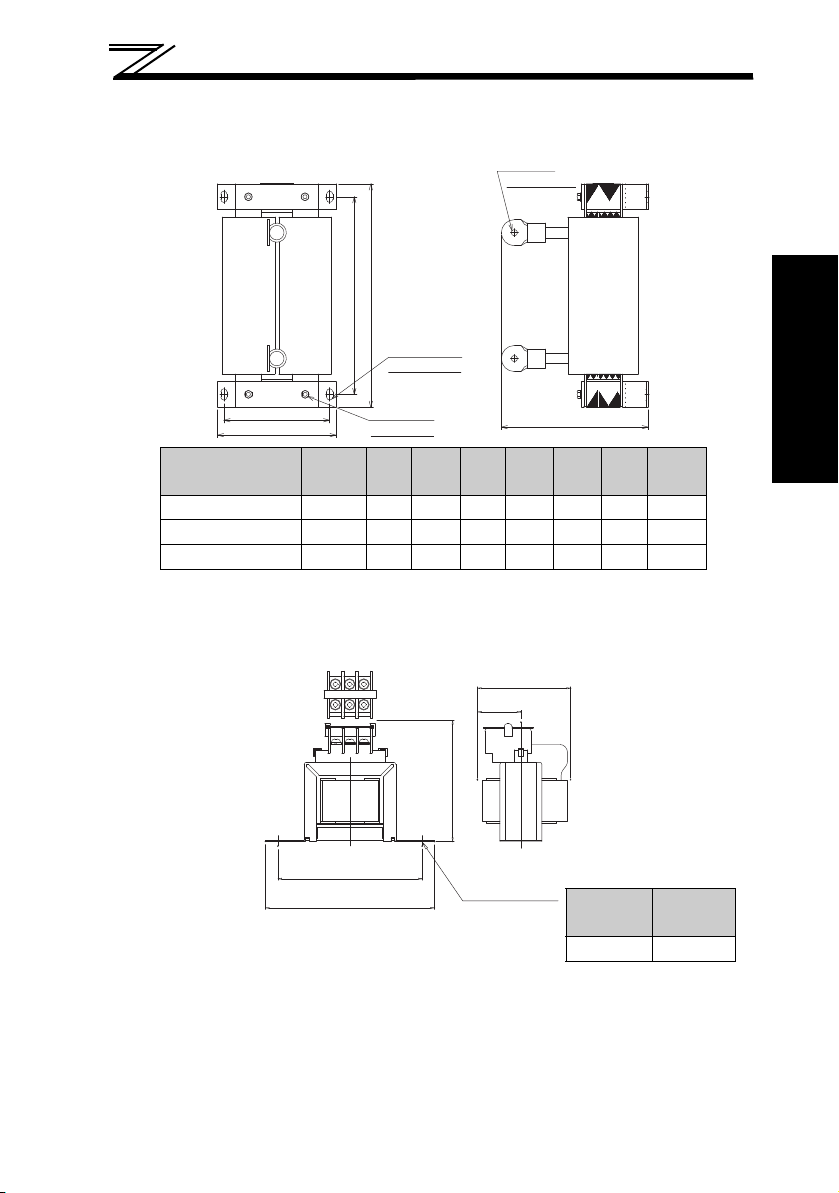

●FR-HEL-75K〜110K
(2) 400V クラス
●FR-HEL-H0.4K
E
P1
P
P1
P
W1
W ±2 MAXD
H1
H±10
４−取付け穴
(Sネジ用)
(M6ネジ用)
接地端子
(M12ボルト用)
２−端子

形 名 モータ
容量 WW1 HH1 D S 質量 (kg)
FR-HEL-75K 75K 150 130 340 310 190 M6 17
FR-HEL-90K 90K 150 130 340 310 200 M6 19
FR-HEL-110K 110K 175 150 400 365 200 M8 20
単位 (mm)
2‑M5用取付穴
(ﾜﾆｽ除去)＊
Max78
90±2.5
75
Max60
(28)
端子配列
PP1
端子ねじ
サイズ 質量(kg)
M3.5 0.6
単位 (mm)

9
外形寸法図

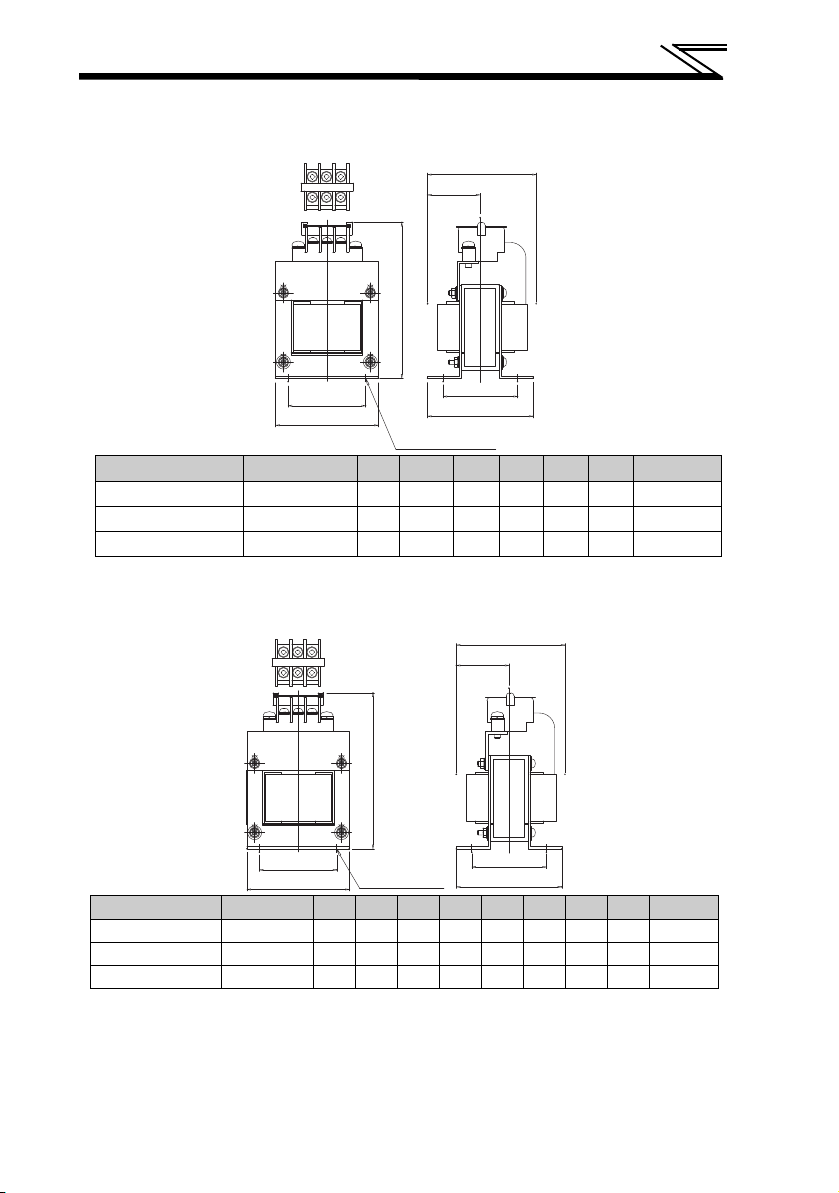

●FR-HEL-H0.75K〜H2.2K
＊接地配線する場合に使用してください。 (4ページ参照 )
●FR-HEL-H3.7K〜H7.5K
＊接地配線する場合に使用してください。 (4ページ参照 )
(D3)
H±2.5
MaxD
4‑M4用取付穴
(ﾜﾆｽ除去)＊
D2
W±2.5
50 D1±1
端子配列
PP1
形 名 モータ容量 W H D D1 D2 D3 質量(kg)
FR-HEL-H0.75K 0.75K 66 100 70 68 48 34 0.8
FR-HEL-H1.5K 1.5K 66 100 80 74 54 37 1
FR-HEL-H2.2K 2.2K 76 110 80 74 54 37 1.3
単位 (mm)
(D3)
H±2.5
MaxD
4‑d用取付穴
(ﾜﾆｽ除去)＊
D2
W±2.5
W1
D1±1
端子配列
PP1
形 名 モータ容量 WW1 H D D1 D2 D3 d質量(kg)
FR-HEL-H3.7K 3.7K 86 55 120 95 89 69 45 M4 2.3
FR-HEL-H5.5K 5.5K 96 60 128 100 95 75 48 M5 3
FR-HEL-H7.5K 7.5K 96 60 128 105 100 80 50 M5 3.5
単位 (mm)

10
JAPANESE

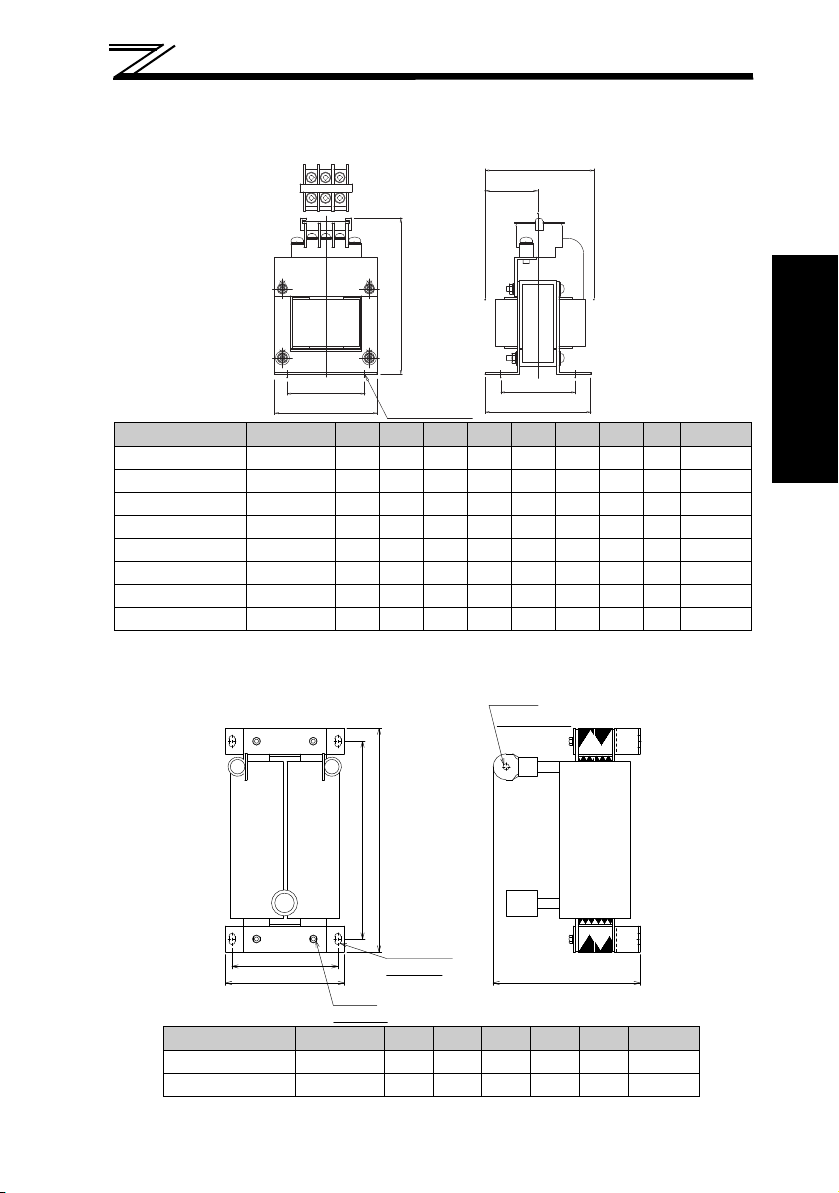

外形寸法図
●FR-HEL-H11K〜H55K
＊接地配線する場合に使用してください。 (4ページ参照 )
●FR-HEL-H75K、H90K
(D3)
H±2.5
MaxD
4‑d用取付穴
(ﾜﾆｽ除去)＊
D2
W±2.5
W1
D1±1
端子配列
PP1
形 名 モータ容量 WW1 H D D1 D2 D3 d質量(kg)
FR-HEL-H11K 11K 105 75 137 110 105 85 53 M5 4.5
FR-HEL-H15K 15K 105 75 152 125 115 95 62 M5 5
FR-HEL-H18.5K 18.5K 114 75 162 120 100 80 58 M5 5
FR-HEL-H22K 22K 133 90 178 120 95 75 53 M5 6
FR-HEL-H30K 30K 133 90 178 120 100 80 56 M5 6.5
FR-HEL-H37K 37K 133 90 187 155 120 100 83 M5 8.5
FR-HEL-H45K 45K 133 90 187 170 130 110 88 M5 10
FR-HEL-H55K 55K 152 105 206 170 126 106 89 M6 11.5
単位 (mm)
(M6ネジ用)
４−取付け穴
(M6ネジ用)
接地端子
(M12ボルト用)
P1 P
P1､P
H1
H±10
W1
W ±2 MAXD
２−端子
形 名 モータ容量 WW1 HH1 D質量 (kg)
FR-HEL-H75K 75K 140 120 320 295 185 16
FR-HEL-H90K 90K 150 130 340 310 190 20
単位 (mm)

11
外形寸法図
●FR-HEL-H110K〜H185K
●FR-HEL-H220K〜H280K
E
P1
P
P1
P
W1
W ±2 MAXD
H1
H±10
(Sネジ用)
４−取付け穴
(M6ネジ用)
接地端子
(M12ボルト用)
２−端子
形 名 モータ容量 WW1 HH1 D S 質量 (kg)
FR-HEL-H110K 110K 150 130 340 310 195 M6 22
FR-HEL-H132K 132K 175 150 405 370 200 M8 26
FR-HEL-H160K 160K 175 150 405 370 205 M8 28
FR-HEL-H185K 185K 175 150 405 370 240 M8 29
単位 (mm)
E
P1
P
P1
P
W1
W ±2 MAXD
H1
H±10
(Sネジ用)
4−取付け穴
(S1ネジ用)
接地端子
2−S2吊りナット
(φボルト用)
＊吊りナットは製品取付け後、取り外してください。
２−端子
形 名 モータ容量 WW1 HH1 D S S1 S2 φ
質量
(kg)
FR-HEL-H220K 220K 175 150 405 370 240 M8 M6 M6
M12 30
FR-HEL-H250K 250K 190 165 440 400 250 M8 M8 M8
M12 35
FR-HEL-H280K 280K 190 165 440 400 255 M8 M8 M8
M16 38
単位 (mm)

12
JAPANESE
外形寸法図
●FR-HEL-H315K、H355K
付録
付録1FR-A800 とFR-F800 の適応インバータ
DC リアクトル FR-HEL シリーズは表中の UL 認定インバータと組み合わせ
て使用可能な UL認定オプションです。
(1) 200V クラス
* 75K 以上のインバータおよび 75kW 以上のモータ使用時は、組合せ表に従い FR-HEL を必ず
接続してください。
DCリアクトル 適応インバータ
FR-HEL-55K FR-A820-75K(03800)
FR-HEL-75K
FR-A820-55K(03160)
FR-A820-75K(03800)
FR-A820-90K(04750)
FR-F820-75K(03160)
FR-HEL-90K
FR-A820-75K(03800)
FR-A820-90K(04750)
FR-F820-90K(03800)
FR-HEL-110K
FR-A820-75K(03800)
FR-A820-90K(04750)
FR-F820-90K(03800)
FR-F820-110K(04750)
E
P1
P
P1
P
185
210 ±2 MAX250
450
495±10
(M10ネジ用)
4−取付け穴
(M8ネジ用)
接地端子
2−M8吊りナット
(M16ボルト用)
＊吊りナットは製品取付け後、取り外してください
２−端子
形 名 モータ容量 質量(kg)
FR-HEL-H315K 315K 42
FR-HEL-H355K 355K 46
単位 (mm)

13
付録
(2) 400Vクラス
* 75K 以上のインバータおよび 75kW 以上のモータ使用時は、組合せ表に従い FR-HEL を必ず
接続してください。
DCリアクトル 適応インバータ DCリアクトル 適応インバータ
FR-HEL-H55K FR-A840-75K(02160) FR-HEL-H185K
FR-A840-132K(03610)
FR-A840-160K(04320)
FR-A840-185K(04810)
FR-A840-220K(05470)
FR-F840-160K(03610)
FR-F840-185K(04320)
FR-HEL-H75K
FR-A840-55K(01800)
FR-A840-75K(02160)
FR-A840-90K(02600)
FR-F840-75K(01800)
FR-HEL-H220K
FR-A840-160K(04320)
FR-A840-185K(04810)
FR-A840-220K(05470)
FR-A840-250K(06100)
FR-F840-185K(04320)
FR-F840-220K(04810)
FR-HEL-H90K
FR-A840-55K(01800)
FR-A840-75K(02160)
FR-A840-90K(02600)
FR-A840-110K(03250)
FR-F840-75K(01800)
FR-F840-90K(02160)
FR-HEL-H250K
FR-A840-185K(04810)
FR-A840-220K(05470)
FR-A840-250K(06100)
FR-A840-280K(06830)
FR-F840-220K(04810)
FR-F840-250K(05470)
FR-HEL-H110K
FR-A840-75K(02160)
FR-A840-90K(02600)
FR-A840-110K(03250)
FR-A840-132K(03610)
FR-F840-90K(02160)
FR-F840-110K(02600)
FR-HEL-H280K
FR-A840-220K(05470)
FR-A840-250K(06100)
FR-A840-280K(06830)
FR-F840-250K(05470)
FR-F840-280K(06100)
FR-HEL-H132K
FR-A840-90K(02600)
FR-A840-110K(03250)
FR-A840-132K(03610)
FR-A840-160K(04320)
FR-F840-110K(02600)
FR-F840-132K(03250)
FR-HEL-H315K
FR-A840-250K(06100)
FR-A840-280K(06830)
FR-F840-280K(06100)
FR-F840-315K(06830)
FR-HEL-H160K
FR-A840-110K(03250)
FR-A840-132K(03610)
FR-A840-160K(04320)
FR-A840-185K(04810)
FR-F840-132K(03250)
FR-F840-160K(03610)
FR-HEL-H355K FR-A840-280K(06830)
FR-F840-315K(06830)

A-1
ENGLISH
Thank you for choosing this Mitsubishi Inverter option.
This instruction manual gives handling information and precautions for use of this equipment.
Incorrect handling might cause an unexpected fault. Before using the equipment, please read
this manual carefully to use the equipment to its optimum.
Please forward this instruction manual to the end user.
1. Electric Shock Prevention
2. Fire Prevention
3. Injury Prevention
This section is specifically about safety matters
Do not attempt to install, operate, maintain or inspect this product until you have read through
this instruction manual and appended documents carefully and can use the equipment
correctly. Do not use this product until you have a full knowledge of the equipment, safety
information and instructions.
In this instruction manual, the safety instruction levels are classified into "WARNING" and
"CAUTION".
Assumes that incorrect handling may cause hazardous conditions,
resulting in death or severe injury.
Assumes that incorrect handling may cause hazardous conditions,
resulting in medium or slight injury, or may cause physical damage
only.
Note that even the level may lead to a serious consequence according to conditions.
Please follow the instructions of both levels because they are important to personnel safety.
WARNING
CAUTION
CAUTION
SAFETY INSTRUCTIONS
WARNING
While power is on or when the option is
running, do not open the terminal block
cover. You may get an electric shock.
Do not run the option with the terminal
block cover removed. Otherwise, you may
access the exposed high-voltage terminals
and charging part and get an electric
shock.
Any person who is involved in the wiring
or inspection of this equipment should be
fully competent to do the work.
Always install the inverter before wiring.
Otherwise, you may get an electric shock
or be injured.
Do not touch the option with wet hands.
You may get an electric shock.
Do not subject the cables to scratches,
excessive stress, heavy loads or pinching.
Otherwise you may get an electric shock.
CAUTION
Mount the option to unflammable material.
Mounting it to or near combustible
material can cause a fire.
CAUTION
Apply only the voltage specified in the
instruction manual to each terminal.
Otherwise, burst, damage, etc. may occur.
Ensure that the cables are connected to
the correct terminals. Otherwise, burst,
damage, etc. may occur.
Always make sure that polarity is correct
to prevent damage, etc. Otherwise, burst,
damage may occur.
While power is on or for some time after
power-off, do not touch the option as it is
hot. Otherwise, you may get burnt.

A-2
4. Additional Instructions
Also note the following points to prevent an
accidental failure, injury, electric shock, etc.
Assumes that incorrect handling may cause
an accidental failure, injury, electric shock,
etc.
1) Transportation and installation
2) Trial run
3) Operation
4) Disposal
(5) General instruction
CAUTION
When carrying products, use correct lifting
gear to prevent injury. Special attention
must be paid to the edges of the product.
Do not install or operate the option unit if it
is damaged or has parts missing.
Do not stand or rest heavy objects on the
product.
Check that the mounting orientation is
correct.
Prevent other conductive bodies such as
screws and metal fragments or other
flammable substance such as oil from
entering the option.
As the option is a precision instrument, do
not drop or subject it to impact.
Use the inverter under the following
environmental conditions. Otherwise, the
inverter may be damaged.
*1 Temperature applicable for a short time,
e.g. in transit.
If halogen-based materials (fluorine,
chlorine, bromine, iodine, etc.) infiltrate into
a Mitsubishi product, the product will be
damaged. Halogen-based materials are
often included in fumigant, which is used to
sterilize or disinfest wooden packages.
When packaging, prevent residual fumigant
components from being infiltrated into
Mitsubishi products, or use an alternative
sterilization or disinfection method (heat
disinfection, etc.) for packaging.
Sterilization of disinfection of wooden
package should also be performed before
packaging the product.
Environment
Surrounding
air
temperature
-10°C to 50°C
(non-freezing)
Ambient
humidity
90% RH or less
(non-condensing)
Storage
temperature -20°C to 65°C *1
Atmosphere
Indoors (free from
corrosive gas, flammable
gas, oil mist, dust and dirt)
Altitude/
vibration
Maximum 1000m above sea
level 5.9m/s
2
or less at 10 to
55Hz (directions of X, Y, Z
axes)
CAUTION
Before starting operation, confirm and
adjust the parameters. A failure to do so
may cause some machines to make
unexpected motions.
WARNING
Do not modify the equipment.
Do not perform parts removal which is not
instructed in this manual. Doing so may
lead to fault or damage of the inverter.
CAUTION
Treat as industrial waste.
All illustrations given in this manual may
have been drawn with covers or safety
guards removed to provide in-depth
description. Before starting operation of the
product, always return the covers and
guards into original positions as specified
and operate the equipment in accordance
with the manual.

1
ENGLISH
Contents
1 Product Checking............................................................................ 2
2 Installation ....................................................................................... 2
3 Wiring ............................................................................................... 3
4 Cable Size and Crimping Terminal ................................................ 4
5 Specifications .................................................................................. 6
6 Outline Dimension Drawings ......................................................... 6
APPENDIX............................................................................................ 12

2
Product Checking
1Product Checking
(1) Unpack the option unit, and ensure that the product received is as you
ordered and it is intact.
(2) Make sure that the package includes all accessories.
*The terminal cover is provided on the terminal block.
2Installation
(1) Install the reactor horizontally or vertically according to the environment
conditions specified on page 6. Installing the reactor in an unspecified
direction will damage the rector.
(2) Take full caution not to make the surrounding air temperature higher than
the permissible value (-10°C to +50°C). In addition, as the reactor itself
generates heat, leave sufficient clearance around it. (Independent of the
installation direction of the reactor, 10 cm or more for the above and
below, 5 cm or more for the right and left)
DC reactor
(FR-HEL) ....................... 1
Terminal block cover .......1
(200V class 15K or lower,
400V class 55K or lower)*
Instruction manual ..........1
DC REACTOR
FR-HEL-
FR-HEL- H K
XXXXXXXXXXXX
SERIAL
MITSUBISHI ELECTRIC CORP.
MODEL
Applied motor capacity (kW)
Applied Power Supply Voltage
Symbol
None 200V class
K
H 400V class
ᾔᾛᾔᾛᾔᾒᾔᾒᾣᾡᾘᾒ
ᾜᾘ
ᾜᾘᾣᾢᾤᾑᾘᾣᾢᾤᾑᾘᾢᾗᾘᾗᾘ ** For the 400 V class,
is indicated.
10cm or more
5cm or
more
5cm or
more
5cm or
more
5cm or
more
