Fitting instructions for : Load carrier
Einbauanleitung für : Lastenträger
Instructions de montage pour : Porte-charge
Montagehandleiding voor : Allesdrager
Instrucciones de montaje para : Porta-equipajes
Monteringsanvisning för : Lasthållare
GB
D
F
S
NL
E
Part number : MZ314263
Application:
Model name Model year Body Model series
Lancer 2008– Sport Hatch CY0

Part number Issue Date Mitsubishi Motors Corporation Page
MZ314263 01 19-09-08 2/8
Before you begin, please read the assembly instruc-
tions carefully. Make sure that all parts are included
in the package. Assemble step by step; 1, 2, 3, etc.
Bitte zuerst die Montageanleitung genau durch-lesen
und kontrollieren, daß alles mitgeliefert ist. Der Zusam-
menbau erfolgt schrittweise: 1, 2, 3 usw.
Avant de commencer, lire attentivement les instruc-
tions de montage et vérifier qu’il ne manque aucune
pièce, puis suivre l’ordre de montage indiqué; 1, 2, 3,
etc.
Lees de instructies geheel door voordat u begint.
Controleer of alle onderdelen aanwezig zijn. Monteer
stap voor stap; 1, 2, 3 enz.
Lea las instrucciones antes de realizar el montaje y
controle que todo esté incluido. Monte por etapas: 1,
2, 3...
Gå igenom hela monteringsanvisningen innan Du
börjar. Kontrollera att allt finns med. Montera stegvis;
1, 2, 3, o.s.v.
GB
D
FS
NL
E
501-7366-02
x 4
x 8
x 4
x 1
x 4 x 1
x 8
x 4
x2
x2
x 1
x 1
x 1
x 1
x4
x 4
x 1 x 1
x1
015 016
FR
RR
RL
FL
012
011
006
005
x 1
06
x 1
05
x 2
38mm
x 2
42mm

Part number Issue Date Mitsubishi Motors Corporation Page
MZ314263 01 19-09-08 3/8
Spare parts:
Fig. 1
501-7366-02
MZ314263S1
AB
x8
2
1
MZ314263S2
753-2313-08
x1
MZ310203MZ314263S3
x4
x4 x1
x4
x 2
38mm
x 2
42mm
Sold separately
(optional protection film)

Part number Issue Date Mitsubishi Motors Corporation Page
MZ314263 01 19-09-08 4/8
501-7366-02
x4
Fig. 2

Part number Issue Date Mitsubishi Motors Corporation Page
MZ314263 01 19-09-08 5/8
Fig. 3
x1
x1
x1
x1
501-7366-02
x 1
x 1
x 1
x 1
05
015
06
016
005
011
006
012
FL
RL
FR
RR
05
015
016
06
012
011
006
005

Part number Issue Date Mitsubishi Motors Corporation Page
MZ314263 01 19-09-08 6/8
Fig. 4
x4
Fig. 5
Fig. 6
x1
x1
x4
x4
501-7366-02
x2
x2
x4
6 Nm
FR
RR
RL
FL
FL

Part number Issue Date Mitsubishi Motors Corporation Page
MZ314263 01 19-09-08 7/8
Fig. 7
Fig. 8
Fig. 9
501-7366-02
x4
x4
x1
x4
x4
x1
x1
6 Nm
6 Nm
38mm
42mm
38mm
42mm

Part number Issue Date Mitsubishi Motors Corporation Page
MZ314263 01 19-09-08 8/8
838•4DF/8/501-7366-02
GB

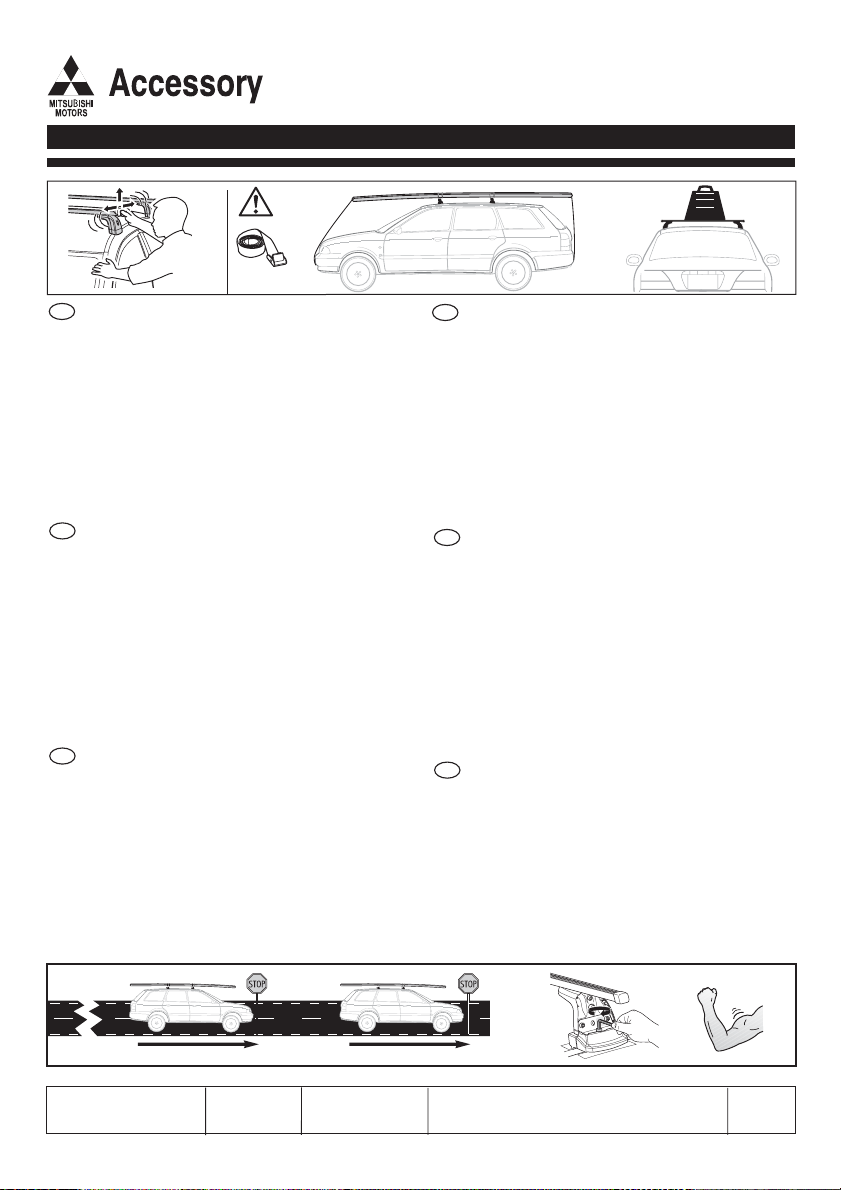

When loaded, the weight must be equally spread over the load carrier.
Remember that the behaviour of your car can be influenced when a
roof rack is fitted (e.g. crosswind effects, cornering and braking).
Please check regularly that the load carrier is properly mounted on
the roof. Maximum load is 55 kg and this must not be exceeded.
However, please refer to the directions given by Mitsubishi
as to the
maximum permitted load for your specific vehicle.
"Maximum Load" = weight of the load carrier + weight of the load.
Weight of the load carrier : 6.0 kg.
Maximum load : 55 kg.
Always remove the load carrier before putting the vehicle through a
car wash.
To avoid scratching the roof, always use the optional protection
film. (Reference: page 3/8 MZ314263S2)
Verteilen Sie das Gewicht gleichmässig über den Dachträger. Beach-
ten Sie, dass die Verwendung eines Dachträgers, vor allem in belade-
nem Zustand, das Fahrverhalten des Autos beeinflussen kann, z.B. bei
Wind, beim Bremsen und in Kurven. Prüfen Sie regelmässig, ob der
Dachträger noch gut festsitzt. Überschreiten Sie nicht das zulässige
Gewicht von 55 kg und die von Mitsubishi angegebene Dachbe-
lastung.
Die zulässige Dachbelastung setzt sich zusammen aus dem Eigen-
gewicht des Dachträgers und dem Gewicht der Ladung.
Eigengewicht des Trägersatzes : 6.0 kg.
Zulässige Beladung : 55 kg.
In der Waschanlage stets den Lastenträger entfernen.
Um Kratzer auf dem Dach zu vermeiden, verwenden Sie die optionale
Schutzfolie. (Referenz: Seite 3/8 MZ314263S2)
La charge doît être également répartie sur le porte-charge. Surveillez
les conditions de conduite (courants d'air, virages, freinage) lorsque
le porte-charge est fixé, et particulièrement lorsqu'il est chargé.
Respectez toujours une vitesse raisonnablement adaptée à la nature
de la charge et aux conditions extérieures. Contrôlez, S.V.P., régulière-
ment que le porte-charge soit correctement monté sur le toit. La
charge permise est de 55 kg et ne doit pas être dépassée. Les instruc-
tions de MITSUBISHI à propos de la charge doivent être suivies.
Charge maximum = poids de la charge + poids du porte-charge.
Poids : 6.0 kg.
Charge maximum : 55 kg.
Toujours enlever le porte-charge lors du lavage en machine.
Pour ne pas rayer le toit, utilisez toujours le film de protection en option.
(Références: page 3/8 MZ314263S2)
Verdeel het gewicht gelijkmatig over de allesdrager.Wees erop
verdacht dat het gebruik van een allesdrager, vooral in beladen
toestand, het rijgedrag van de wagen kan beïnvloeden, b.v. bij wind,
bij het remmen en in bochten. Controleer regelmatig of de allesdrager
nog goed vast zit. Overschrijd niet het toelaatbare gewicht van 55 kg,
en de door Mitsubishi aangegeven daklast.
De maximum-daklast is het eigen gewicht van de allesdragers
vermeerderd met dat van de lading.
Eigen gewicht van de allesdragerset : 6.0 kg.
Toelaatbare belading : 55 kg.
Demonteer de allesdrager altijd wanneer u de auto in de carwash
laat wassen. Gebruik altijd de optionele beschermingsfolie om
beschadigingen aan uw dak te voorkomen.
(Referentie: zijde 3/8 MZ314263S2)
Piense en disponer la carga de forma que quede uniformemente
distribuida. Tenga en cuenta los cambios en las condiciones de
conducción (viento lateral, características de las curvas y condiciones
de frenado). Controle periódicamente que el porta-equipajes esté
bien montado. No deberá excederse la carga permisible de 55 kg.
Tenga en cuenta las instrucciones de Mitsubishi en cuanto a la carga
sobre el techo en los distintos modelos de automóvil.
Carga máxima sobre el techo = peso total del porta-equipajes y
peso de la carga.
Peso del porta-equipajes : 6.0 kg
Carga permisible : 55 kg
Quite siempre el porta-equipajes al lavar el automóvil mediante
sistemas automáticos.
Para evitar rayar el tejado, utilice siempre el plástico de protección
opcional. (Referencias: página 3/8 MZ314263S2)
Tänk på att placera lasten så att den är jämt fördelad. Beakta föränd-
rade körförhållande (sidvind, kurv- och bromsförhållande). Kontrollera
regelbundet att lasthållaren är ordentligt monterad. Den tillåtna
lastningen av 55 kg får inte överskridas. Beakta Mitsubishis instruktion
beträffande lastning på biltaket för olika bilmodeller.
Maximal taklast = sammanlagda vikten av lasthållarens egenvikt
och lastens vikt.
Egenvikt : 6.0 kg.
Tillåten last : 55 kg.
Tag alltid bort lasthållaren vid maskintvätt.
Använd alltid den rekommenderade skyddsfilmen, för att undvika
repor i lacken. (Referens: sida 3/8 MZ314263S2)
F
E
S
NL
D
6 Nm
100 km 1000 km
MAX
LOAD
55 K g
