Mitsubishi FR-HAL-0.4K User manual

三菱汎用インバータ
INVERTER
取扱説明書
Instruction Manual
JAPANESEENGLISH
FR-HAL-0.4K 〜 110K
FR-HAL-H0.4K 〜 H560K
AC リアクトル
ACREACTOR

A-1
JAPANESE
このたびは、三菱汎用インバータオプションをご採用いただき、誠にありがとうございます。
この取扱説明書は、ご使用いただく場合の取り扱い、留意点について述べてあります。誤った取り扱い
は思わぬ不具合を引き起こしますので、ご使用前に必ずこの取扱説明書を一読され、正しくご使用くだ
さいますようお願いいたします。
なお、本取扱説明書は、ご使用になるお客様の手元に届くようご配慮をお願いいたします。
１．感電防止のために
２．火災防止のために
3．傷害防止のために
安全上の注意
据付、運転、保守・点検の前に必ずこの取扱説明書とその付属書類をすべて熟読し、正しくご使用く
ださい。機器の知識、安全の情報そして注意事項のすべてについて習熟してからご使用ください。
この取扱説明書では、安全注意事項のランクを「危険」、｢注意｣として区分してあります。
取扱いを誤った場合に、危険な状況が起こりえて、死亡または重傷を受ける可能性が
想定される場合。
取扱いを誤った場合に、危険な状況が起こりえて、中程度の傷害や軽傷を受ける可能
性が想定される場合および物的損害だけの発生が想定される場合。
なお、 に記載した事項でも、状況によっては重大な結果に結びつく可能性があります。いず
れも重要な内容を記載していますので必ず守ってください。
危険
注意
注意
安全にお使いいただくために
危険
●通電中および運転中はオプションの端子台カ
バーを開けないでください。感電の原因とな
ります。
●オプションの端子台カバーをはずしての運転
は行わないでください。高電圧の端子および
充電部が露出していますので感電の原因とな
ります。
●配線作業や点検は専門の技術者が行ってくだ
さい。
●インバータ本体を据え付けてから配線してく
ださい。感電、傷害の原因になります。
●濡れた手でオプションを触らないでくださ
い。感電の原因となります。
●ケーブルは傷つけたり、無理なストレスをか
けたり、重いものを載せたり、挟み込んだり
しないでください。感電の原因になります。
注意
● 本オプションは、不燃物に取り付けてくださ
い。可燃物への取り付けおよび可燃物近くへ
の取り付けは、火災の原因になります。
注意
●各端子には取扱説明書に決められた電圧以外
は印加しないでください。破裂・破損などの
原因になります。
●端子接続を間違えないでください。破裂・破
損などの原因になります。
●極性（＋、−）を間違えないでください。破
裂・破損の原因になります。
●通電中や電源遮断後のしばらくの間は、オプ
ションは高温になっていますので触らないで
ください。火傷の原因になります。

A-2
4．諸注意事項
次の注意事項についても十分留意ください。取り
扱いを誤った場合には思わぬ故障・けが・感電な
どの原因となることがあります。
(1)運搬・据え付けについて
(2)試運転調整について
(3)使用方法について
(4)廃棄について
(5)一般的注意
注意
●製品の重さに応じて正しい方法で運搬してく
ださい。けがの原因になります。
●損傷、部品がかけているオプションを据え付
け、運転しないでください。
●製品の上に乗ったり重いものを載せないでく
ださい。
●取り付け方向は必ずお守りください。
●オプション内部にねじ・金属片などの導電性
異物や油などの可燃性異物が混入しないよう
にしてください。
●本オプションは精密機器ですので、落下させ
たり、強い衝撃を与えないようにしてくださ
い。
● 下記の環境条件でご使用ください。製品故障
の原因になります。
＊1 輸送時などの短時間に適用できる温度
です。
＊ 2 H185K 以上は、2.9m/ｓ2以下です。
注意
●運転前に各パラメータの確認・調整を行って
ください。機械によっては予期せぬ動きとな
る場合があります。
危険
●改造は行わないでください。
●取扱説明書に記載のない部品取外し行為は行
わないでください。故障や破損の原因になり
ます。
注意
●産業廃棄物として処置してください。
環
境
周囲温度 −10℃〜＋50℃
（凍結のないこと）
周囲湿度 90％RH以下
（結露のないこと）
保存温度 −20℃〜＋65℃ ＊1
雰囲気 屋内（腐食性ガス、引火性ガ ス、オイルミスト・じんあい
のないこと）
標高・振動
海抜1000m以下・5.9m/s
2
以下
＊2 （JISC60068-2-6準拠）
本取扱説明書に記載されている全ての図解は、
細部を説明するためにカバーまたは安全のた
めの遮断物を取りはずした状態で描かれてい
る場合がありますので、運転するときは必ず規
定どおりのカバーや遮断物を元どおりに戻し、
取扱説明書に従って運転してください。

JAPANESE
1
目 次
1製品の確認 ...............................................................................................2
2据付け ....................................................................................................2
3配 線...................................................................................................3
4電線サイズと圧着端子............................................................................4
5仕 様...................................................................................................5
6外形寸法図 ...............................................................................................6

2
製品の確認
1製品の確認
(1) 梱包箱からオプションユニットを取り出し、ご注文どおりの製品であ
るか、また損傷がないかの確認をしてください。
(2) 同梱品がすべて揃っていることを確認してください。
＊ 200V クラス 15K 以下の端子台カバーは端子台に取り付けてあります。
2据付け
(1) 5ページの環境に従って設置してください。
(2) 周囲温度が許容値（− 10 ℃〜＋ 50 ℃）を超えないようにしてくださ
い。また、リアクトル自身発熱しますので、周囲のスペースを十分に
確保してください。( リアクトル取付方向に関係なく上下方向 10cm以
上、左右方向 5cm 以上 )
AC リアクトル (FR-HAL)
...................................... 1 個
端子台カバー ...............1 個
(200V クラス 15K 以下、
400Vクラス 55K以下 ) ＊
取扱説明書................... 1 部
AC REACTOR
FR‑HAL‑□□K
FR‑HAL‑H□□K
XXXXXXXXXXXX
SERIAL
MITSUBISHIELECTRICCORP.
MODEL
適用モータ容量(kW)
MITSUBISHI
適用電源電圧記号
なし
H
200Vクラス
400Vクラス
5cm以上
5cm以上
5cm以上
10cm以上
5cm以上

3
JAPANESE
配 線
3配 線
下記の結線図に従ってリアクトルとインバータ間を接続してください。AC
リアクトルはインバータの入力側に接続します。
＜ 3 相電源＞
(1) 2 台以上のインバータに AC リアクトルを使用する場合には、下図のよ
うに、必ずインバータ 1 台ごとに AC リアクトルを接続してください。
まとめて1台のリアクトルで使用した場合には、全部のインバータ
が運転されないと、十分な力率改善効果が得られません。
(2) 適用するモータ容量に合わせて選定してください。（インバータ容量が
モータ容量よりも大きい場合も、モータ容量に合わせて選定します。）
0.4kW未満のモータの場合は、0.4kW 用を選定します。
注 意
1. 配線時に端子台の端子カバーを取り外してから配線作業を行って
ください。配線終了後、端子カバーを取り付けてください。
2. 通電中および運転中の配線作業は行わないでください。
3. 配線作業は専門の技術者が行ってください。
4. 400V クラス 75K 以上、200V クラス 18.5K 以上は、端子台カ
バーがありません。
端子同士が接触しないよう、絶縁処理を実施してください。
NFB
R
S
T
U
V
W
R
S
T
X
Y
Z
電源
インバータ
NFB
インバータ
FR‑HAL
FR‑HAL
電
源
R
S
TZ
Y
XR
S
T
インバータ
R
S
TZ
Y
XR
S
T

4
電線サイズと圧着端子
4電線サイズと圧着端子
(1) 200Vクラス
(2) 400Vクラス
形名 適用インバータ
容量
端子
サイズ
圧着
端子
HIV電線
サイズ（mm2）
FR-HAL-0.4K 0.4K M4 2-4 2
FR-HAL-0.75K 0.75K M4 2-4 2
FR-HAL-1.5K 1.5K M4 2-4 2
FR-HAL-2.2K 2.2K M4 2-4 2
FR-HAL-3.7K 3.7K M4 5.5-4 3.5
FR-HAL-5.5K 5.5K M4 5.5-4 5.5
FR-HAL-7.5K 7.5K M5 14-5 14
FR-HAL-11K 11K M6 14-6 14
FR-HAL-15K 15K M6 22-6 22
FR-HAL-18.5K 18.5K M8 38-8 38
FR-HAL-22K 22K M8 38-8 38
FR-HAL-30K 30K M10 60-10 60
FR-HAL-37K 37K M10 80-10 80
FR-HAL-45K 45K M10 100-10 100
FR-HAL-55K 55K M12 100-12 100
FR-HAL-75K 75K M12 150-12 125
FR-HAL-110K 90K M12 150-12 150
FR-HAL-110K 110K M12 100-12 2 × 100
形名 適用インバータ
容量
端子
サイズ
圧着
端子
HIV電線
サイズ（mm2）
FR-HAL-H0.4K 0.4K M3.5 2-3.5 2
FR-HAL-H0.75K 0.75K M3.5 2-3.5 2
FR-HAL-H1.5K 1.5K M3.5 2-3.5 2
FR-HAL-H2.2K 2.2K M3.5 2-3.5 2
FR-HAL-H3.7K 3.7K M3.5 2-3.5 2
FR-HAL-H5.5K 5.5K M4 5.5-4 3.5
FR-HAL-H7.5K 7.5K M4 5.5-4 3.5
FR-HAL-H11K 11K M5 5.5-5 5.5
FR-HAL-H15K 15K M5 8-5 8
FR-HAL-H18.5K 18.5K M8 14-8 14
FR-HAL-H22K 22K M8 22-8 22
FR-HAL-H30K 30K M8 22-8 22
FR-HAL-H37K 37K M8 22-8 22

5
JAPANESE
仕 様
5仕 様
＊ 1 力率は、電源インピーダンスを 1％と考えた時の値です。電源容量、電源インピーダンス
によって数値は変化します。負荷は、JEM-TR201 に規定の基本波電流を 100％としてい
ます。
0.4kW未満のモータの場合は、力率改善効果が若干下回ります。
＊ 2 H185K 以上は、2.9ｍ ／ s2以下です。
FR-HAL-H45K 45K M8 38-8 38
FR-HAL-H55K 55K M8 60-8 60
FR-HAL-H75K 75K M10 60-10 60
FR-HAL-H110K 90K M12 60-12 60
FR-HAL-H110K 110K M12 80-12 80
FR-HAL-H185K 132K M12 100-12 100
FR-HAL-H185K 160K M12 150-12 125
FR-HAL-H185K 185K M12 150-12 150
FR-HAL-H280K 220K M12 100-12 2 × 100
FR-HAL-H280K 250K M12 100-12 2 × 100
FR-HAL-H280K 280K M12 150-12 2 × 125
FR-HAL-H355K 315K M16 150-16 2 × 150
FR-HAL-H355K 355K M16 200-16 2 × 200
FR-HAL-H560K 400K M12 C2-200 2 × 200
FR-HAL-H560K 450K M12 C2-250 2 × 250
FR-HAL-H560K 500K M12 C2-250 2 × 250
FR-HAL-H560K 560K M12 C2-200 3 × 200
力率改善効果 ＊1 電源力率 88％以上（100％負荷時）
電源仕様
200Vクラス 3相AC 200〜240V 50Hz/60Hz
400Vクラス 55K以下 3相AC 380〜480V 50Hz/60Hz
75K以上 3相AC 380〜500V 50Hz/60Hz
環
境
周囲温度 -10〜+50℃（凍結のないこと）
周囲湿度 90％ＲＨ以下（結露のないこと）
保存温度 -20〜+65℃（凍結のないこと）
雰囲気 屋内（腐食性ガス、引火性ガス・オイルミスト、じんあいのない
こと）
標高・振動 海抜1000ｍ以下・5.9ｍ／s2以下 ＊2
形名 適用インバータ
容量
端子
サイズ
圧着
端子
HIV電線
サイズ（mm2）

6
外形寸法図

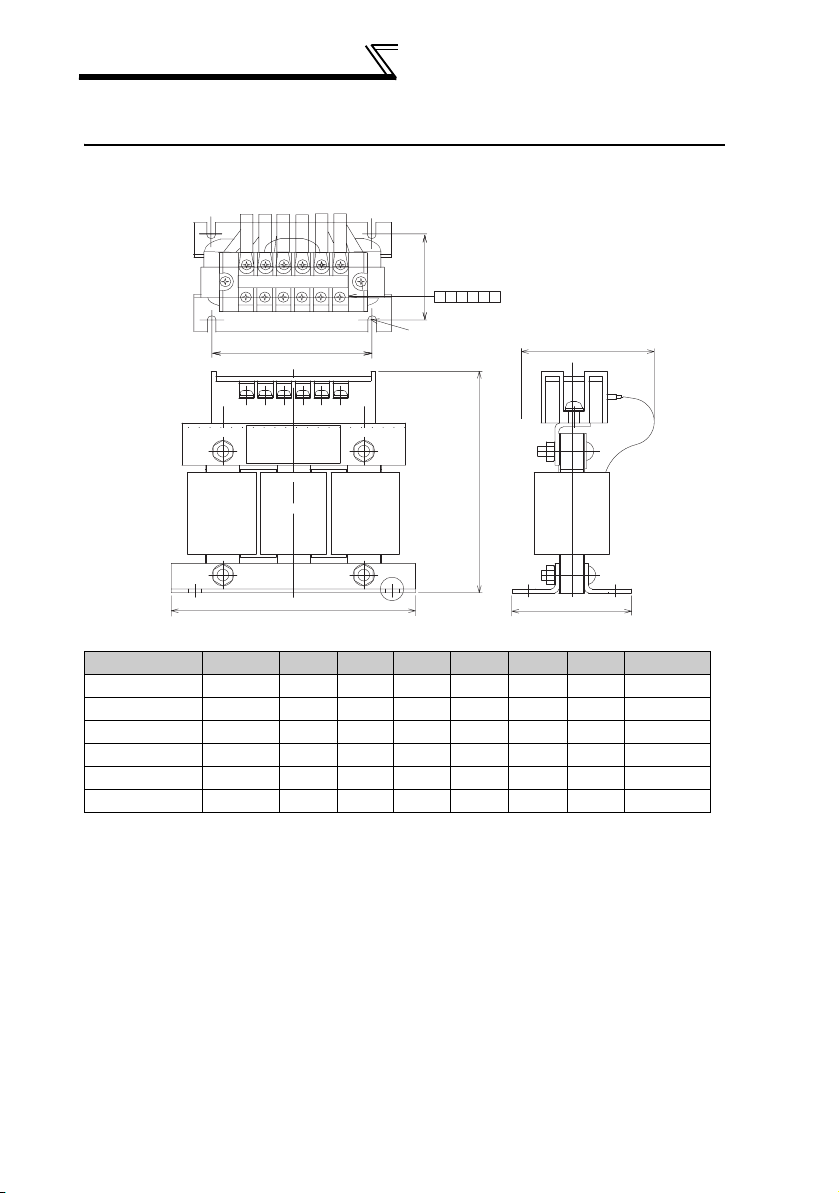

6外形寸法図
(1) 200Vクラス
●FR-HAL-0.4K〜5.5K
＊1 接地配線する場合に使用してください。
（単位：mm）
＊2 Max寸法です。（入出力線の曲げにより寸法が変化します。）
＊ 3 FR-HAL-0.4K 〜 1.5K は W ± 2 となります。
形名 WW1 HD＊2 D1 D2 d質量 (kg)
FR-HAL-0.4K 104 84 99 72 51 40 M5 0.6
FR-HAL-0.75K 104 84 99 74 56 44 M5 0.8
FR-HAL-1.5K 104 84 99 77 61 50 M5 1.1
FR-HAL-2.2K 115＊2 40 115 77 71 57 M6 1.5
FR-HAL-3.7K 115＊2 40 115 83 81 67 M6 2.2
FR-HAL-5.5K 115＊2 40 115 83 81 67 M6 2.3
H
±5
4‑d用取付穴
（手前右側、
ワニス除去）＊1
D2
端子配列
R X S Y TZ
MAXD
MAXW＊3
W1
D1
±2
0

7
JAPANESE
外形寸法図
●FR-HAL-7.5K〜15K
＊1 接地配線する場合に使用してください。
（単位：mm）
＊ 2 Max 寸法です。（入出力線の曲げにより寸法が変化します。）
形名 WW1 HD＊2 D1 D2 d質量(kg)
FR-HAL-7.5K 130 50 135 100 98 86 M6 4.2
FR-HAL-11K 160 75 164 111 109 92 M6 5.2
FR-HAL-15K 160 75 167 126 124 107 M6 7.0
W1
MAXD
端子配列
R X S Y TZ
D2
4‑d用取付穴（手前右側、ワニス除去）＊1
W
±2
H
±5
D1
±2

8
外形寸法図
●FR-HAL-18.5K〜55K
＊1 接地配線する場合に使用してください。
（単位：mm）
＊2 Max寸法です。（入出力線の曲げにより寸法が変化します。）
＊ 3 FR-HAL-18.5K は W ± 2 となります。
形名 WW1 HD＊2 D1 D2 d質量(kg)
FR-HAL-18.5K 160 75 128 175 124 107 M6 7.1
FR-HAL-22K 185＊2 75 150 158 100 87 M6 9.0
FR-HAL-30K 185＊2 75 150 168 100 87 M6 9.7
FR-HAL-37K 210＊2 75 175 174 102 82 M6 12.9
FR-HAL-45K 210＊2 75 175 191 116 97 M6 16.4
FR-HAL-55K 210＊2 75 175 201 116 97 M6 17.4
RST
XYZ
W1 D2
MAXD
H
±5
D1
±2
MAXW ＊3
4‑d用取付穴
（手前右側、
ワニス除去）＊1

9
JAPANESE
外形寸法図

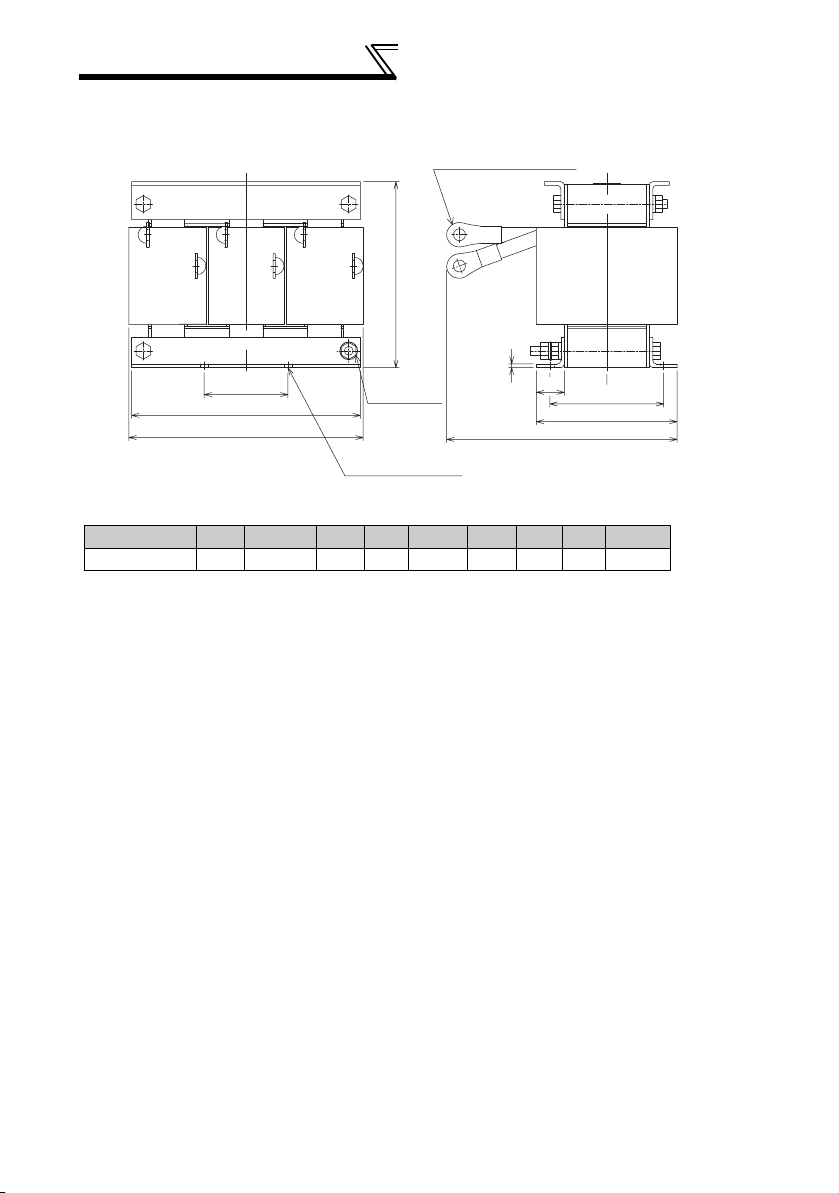

●FR-HAL-75K、110K
＊1 接地配線する場合に使用してください。
（単位：mm）
＊ 2 Max 寸法です。（入出力線の曲げにより寸法が変化します。）
形名 W＊2 W1 W2 HH1 D＊2 D1 D2 D3 d質量
(kg)
FR-HAL-75K 240 240 150 210± 5 3.2 215.5 127 109 63± 2.5 M8 23
FR-HAL-110K 330 270 170 325± 10 6± 259 165 127 83± 1 M10 40
D3
D2
D12
H1
H
4‑d用取付穴
MAXD
W21
MAXW
W12
（E）
（R） （S）
（X）
（T）
（Y） （Z）
接地端子
Ｍ８ネジ＊1
６−端子Ｍ１2ボルト用

10
外形寸法図

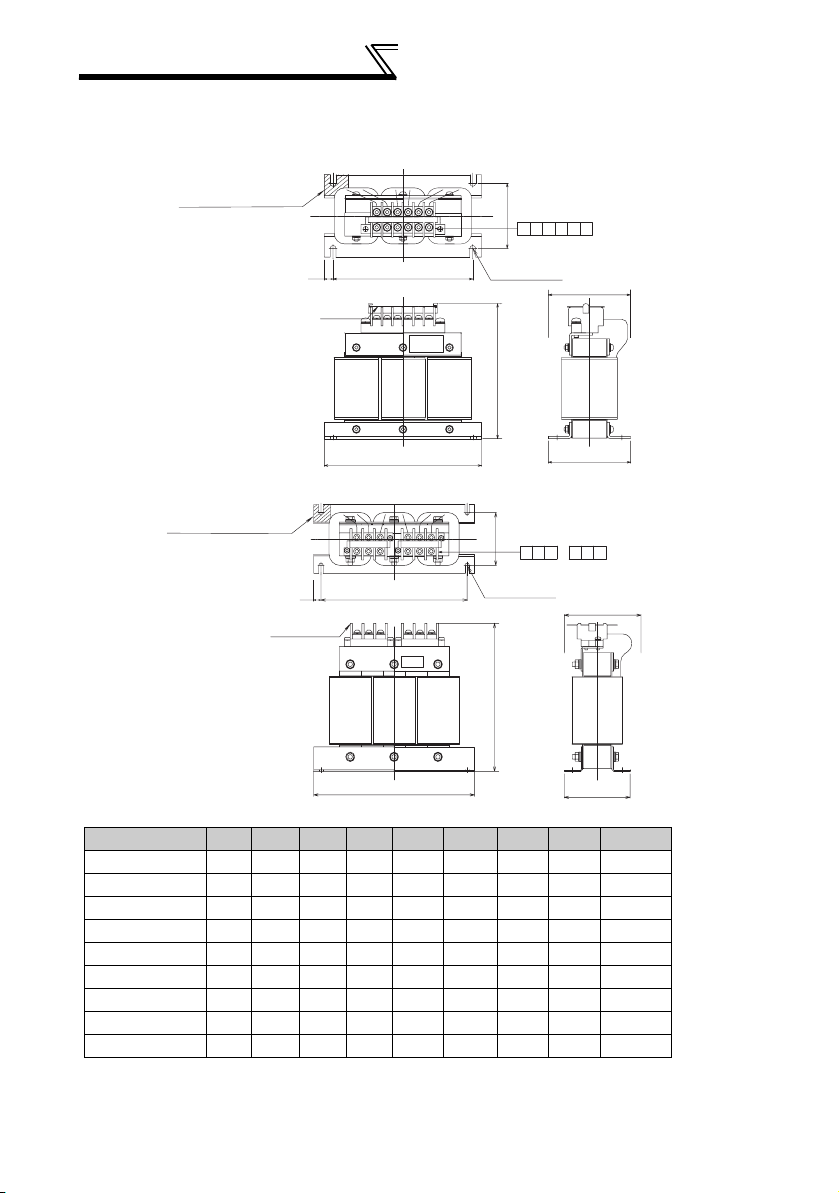

(2) 400Vクラス
●FR-HAL-H0.4K〜H3.7K
●FR-HAL-H5.5K〜H15K
＊ 1 接地配線する場合に使用してください。

＊2 Max寸法です。（入出力線の曲げにより寸法が変化します。）（単位：mm）
形名 W W1 W2 HD＊2 D1 D2 d質量(kg)
FR-HAL-H0.4K 135 120 7.5 115 59 59.6 45 M4 1.5
FR-HAL-H0.75K 135 120 7.5 115 59 59.6 45 M4 1.5
FR-HAL-H1.5K 135 120 7.5 115 59 59.6 45 M4 1.5
FR-HAL-H2.2K 135 120 7.5 115 59 59.6 45 M4 1.5
FR-HAL-H3.7K 135 120 7.5 115 69 70.6 57 M4 2.5
FR-HAL-H5.5K 160 145 7.5 142 71 72 55 M4 3.5
FR-HAL-H7.5K 160 145 7.5 142 91 91 75 M4 5.0
FR-HAL-H11K 160 145 7.5 146 91 91 75 M4 6.0
FR-HAL-H15K 220 200 10 195 105 90 70 M5 9.0
MAXD
端子台
端子配列
WD1
H
±5
W1
D2
±0.5
ワニス除去(表､裏)＊1
4‑d用取付穴
（φ5溝穴）
W2
R X S Y TZ
MAXD
D1
H
±5
D2
W1
W
±0.5
ワニス除去(表､裏)＊1
4‑d用取付穴
（φ6溝穴）
W2
端子台(2ヶ)
端子配列
R X S Y TZ

11
JAPANESE
外形寸法図
●FR-HAL-H18.5K〜H37K
●FR-HAL-H45K、H55K
＊ 1 接地配線する場合に使用してください。
（単位：mm）
＊ 2 Max 寸法です。（入出力線の曲げにより寸法が変化します。）
形名 WW1 W2 HD＊2 D1 D2 d質量(kg)
FR-HAL-H18.5K 220 200 10 215 170 90 70 M5 9.0
FR-HAL-H22K 220 200 10 215 170 90 70 M5 9.5
FR-HAL-H30K 220 200 10 215 170 96 75 M5 11
FR-HAL-H37K 220 200 10 214 170 120 100 M5 12.5
FR-HAL-H45K 280 255 12.5 245 165 111 80 M6 15
FR-HAL-H55K 280 255 12.5 245 170 121 90 M6 18
MAXD
H
±5
D2
W1
W
±0.5
ワニス除去(表､裏)＊1
4‑d用取付穴
（φ6溝穴）
端子台(2ヶ)
W2
D1
端子配列
R X S Y TZ
MAXD
H
±5
D2
W1
W
±0.5
ワニス除去(表､裏)＊1
端子台(2ヶ)
4‑d用取付穴
（φ8溝穴）
W2
D1
端子配列
R X S Y TZ

12
外形寸法図

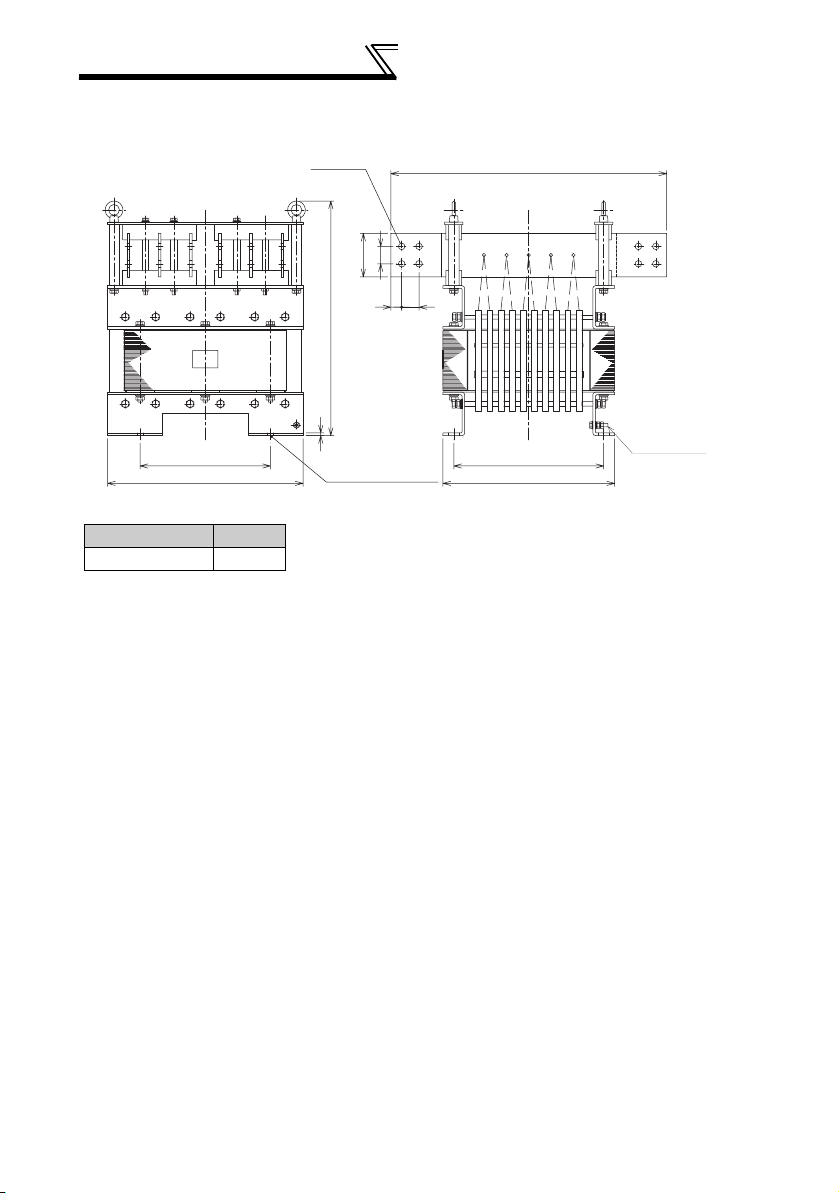

●FR-HAL-H75K
＊ 1 接地配線する場合に使用してください。
（単位：mm）
＊ 2 Max 寸法です。 （入出力線の曲げにより寸法が変化します。）
形名 WW2＊2 W1 HD＊2 D1 D2 d質量(kg)
FR-HAL-H75K 205 210 75 170 210.5 127 105 M6 20
MAXD
MAXW2
H±5
D1±2
W±2
W1±1 D2
25
3.2
６−端子Ｍ１0ボルト用
接地端子
Ｍ８ネジ＊1
４−d用取付穴
ＲS T
XY Z
E

13
JAPANESE
外形寸法図

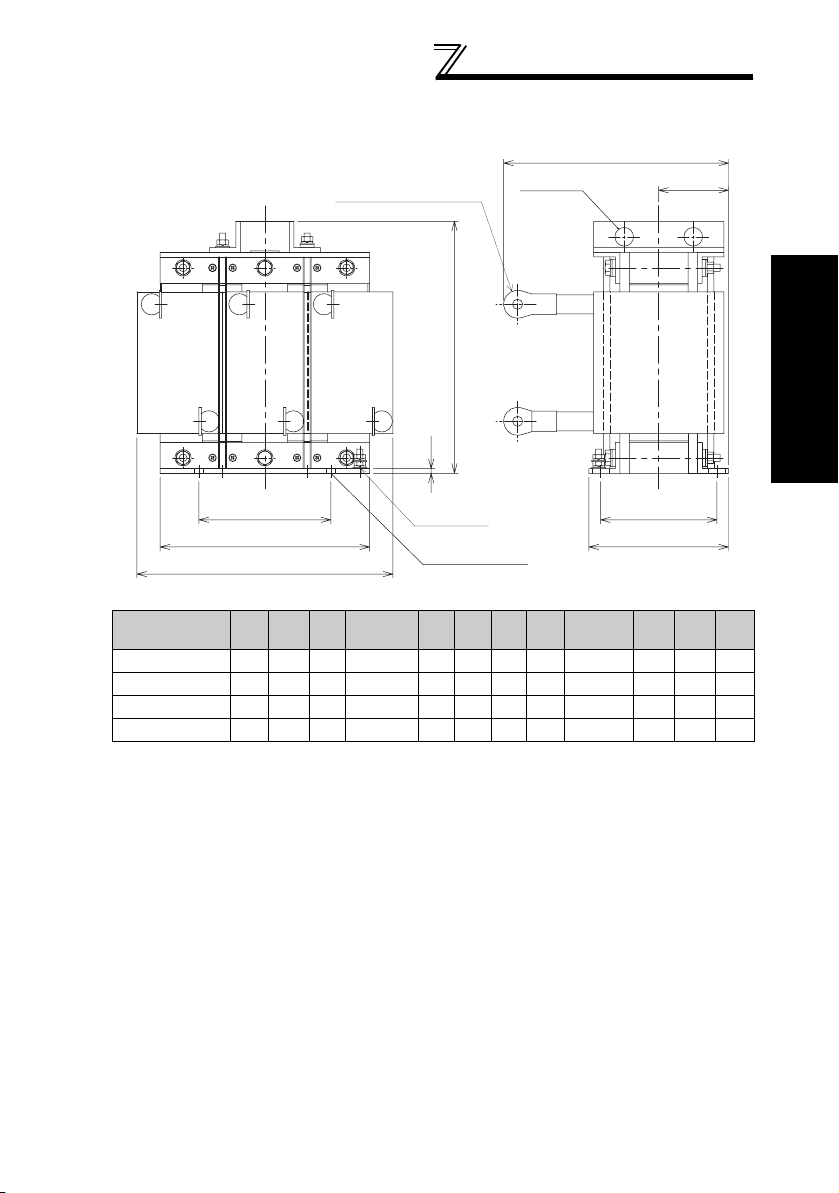

●FR-HAL-H110K〜H355K
＊ 1 接地配線する場合に使用してください。
（単位：mm）
＊ 2 Max 寸法です。 （入出力線の曲げにより寸法が変化します。）
形名 WW2
＊2 W1 HH1 D ＊2 D1 D2 D3 dS1 質量
(kg)
FR-HAL-H110K 240 240 150 225± 5 3.2 220 117 99 63 ± 2.5 M8 M12 28
FR-HAL-H185K 270 330 170 325± 10 6 271 180 142 90± 1 M10 M12 55
FR-HAL-H280K 270 330 170 325± 10 6 321 230 192 115± 1 M10 M12 80
FR-HAL-H355K 270 330 170 325± 10 6 346 230 192 115± 1 M10 M16 90
MAXD
MAXW2
W±2
W1±1
D3
接地端子
Ｍ８ネジ＊1
４−d用取付穴
ＲST
XYZ
D2

4‑φ24穴
H
D1±2
H1
６−端子Ｓ１ボルト用

14
外形寸法図
●FR-HAL-H560K
＊ 1 接地配線する場合に使用してください。
（単位：mm）
＊2 Max寸法です。 （入出力線の曲げにより寸法が変化します。）
形名 質量(kg)
FR-HAL-H560K 190
４−M12用取付穴
450±2
300±1
540±5
100
40
25 40
345±10
395±10
MAX635＊2
24‑φ15穴
NP
（R） （S）（X） （T）（Y） （Z）
（R）（S）（T） （X）（Y）（Z）
6
接地端子
Ｍ８ネジ＊1

A-1
ENGLISH
Thank you for choosing this Mitsubishi Inverter option.
This instruction manual gives handling information and precautions for use of this equipment.
Incorrect handling might cause an unexpected fault. Before using the equipment, please read
this manual carefully to use the equipment to its optimum.
Please forward this instruction manual to the end user.
1. Electric Shock Prevention
2. Fire Prevention
3. Injury Prevention
This section is specifically about safety matters
Do not attempt to install, operate, maintain or inspect this product until you have read through
this instruction manual and appended documents carefully and can use the equipment
correctly. Do not use this product until you have a full knowledge of the equipment, safety
information and instructions.
In this instruction manual, the safety instruction levels are classified into "WARNING" and
"CAUTION".
Assumes that incorrect handling may cause hazardous conditions,
resulting in death or severe injury.
Assumes that incorrect handling may cause hazardous conditions,
resulting in medium or slight injury, or may cause physical damage
only.
Note that even the level may lead to a serious consequence according to conditions.
Please follow the instructions of both levels because they are important to personnel safety.
WARNING
CAUTION
CAUTION
SAFETY INSTRUCTIONS
WARNING
•While power is on or when the option is
running, do not open the terminal block
cover. You may get an electric shock.
•Do not run the option with the terminal
block cover removed. Otherwise, you may
access the exposed high-voltage terminals
and charging part and get an electric
shock.
•Any person who is involved in the wiring
or inspection of this equipment should be
fully competent to do the work.
•Always install the inverter before wiring.
Otherwise, you may get an electric shock
or be injured.
•Do not touch the option with wet hands.
You may get an electric shock.
•Do not subject the cables to scratches,
excessive stress, heavy loads or pinching.
Otherwise you may get an electric shock.
CAUTION
•Mount the option to incombustible
material. Mounting it to or near
combustible material can cause a fire.
CAUTION
•Apply only the voltage specified in the
instruction manual to each terminal.
Otherwise, burst, damage, etc. may occur.
•Ensure that the cables are connected to
the correct terminals. Otherwise, burst,
damage, etc. may occur.
•Always make sure that polarity is correct
to prevent damage, etc. Otherwise, burst,
damage may occur.
•While power is on or for some time after
power-off, do not touch the option as it is
hot. Otherwise, you may get burnt.

A-2
4. Additional Instructions
Also note the following points to prevent an
accidental failure, injury, electric shock, etc.
Assumes that incorrect handling may cause
an accidental failure, injury, electric shock,
etc.
1) Transportation and installation
2) Trial run
3) Operation
4) Disposal
(5) General instruction
CAUTION
•When carrying products, use correct lifting
gear to prevent injury.
•Do not install or operate the option unit if it
is damaged or has parts missing.
•Do not stand or rest heavy objects on the
product.
•Check that the mounting orientation is
correct.
•Prevent other conductive bodies such as
screws and metal fragments or other
flammable substance such as oil from
entering the option.
•As the option is a precision instrument, do
not drop or subject it to impact.
•Use the inverter under the following
environmental conditions. Otherwise, the
inverter may be dameged.
*1 Temperature applicable for a short time,
e.g. in transit.
*2 2.9m/s2or less for the H185K or more.
CAUTION
•Before starting operation, confirm and
adjust the parameters. A failure to do so
may cause some machines to make
unexpected motions.
WARNING
•Do not modify the equipment.
•Do not perform parts removal which is not
instructed in this manual. Doing so may
lead to fault or damage of the inverter.
Environment
Ambient
Temperature
-10°C to 50°C
(non-freezing)
Ambient
humidity
90% RH or less
(non-condensing)
Storage
temperature -20°C to 65°C *1
Atmosphere
Indoors (free from
corrosive gas, flammable
gas, oil mist, dust and dirt)
Altitude/
vibration
Maximum 1000m above sea
level 5.9m/s
2
or less *2
(conforming to JIS C 60068-
2-6)
CAUTION
•Treat as industrial waste.
All illustrations given in this manual may
have been drawn with covers or safety
guards removed to provide in-depth
description. Before starting operation of the
product, always return the covers and
guards into original positions as specified
and operate the equipment in accordance
with the manual.

1
ENGLISH
Contents
1Product Checking............................................................................ 2
2Installation ....................................................................................... 2
3Wiring ............................................................................................... 3
4Cable Size and Crimping Terminal ................................................ 4
5Specifications .................................................................................. 5
6Outline Dimension Drawings ......................................................... 6
