Mityvac MV6815 User manual

Form 823545
SUPERPUMP BRAKE BLEEDING KITS
MODELS MV6815 AND MV6817
OCTOBER 2004 Page
Section - MV31 - 1
USER’S MANUAL
Have Technical Questions?
If you have questions, or require technical service,
please contact our trained service technicians at:
1-314-679-4200 ext. 4782
Monday - Friday 7:30 am to 4:15 pm CST
Visit our website at www.mityvac.com for new products,
catalogs and instructions for product use.
Need Service Parts?
To order replacement or service parts, visit us online at
www.mityvacparts.com or call toll free 1-800-992-9898.

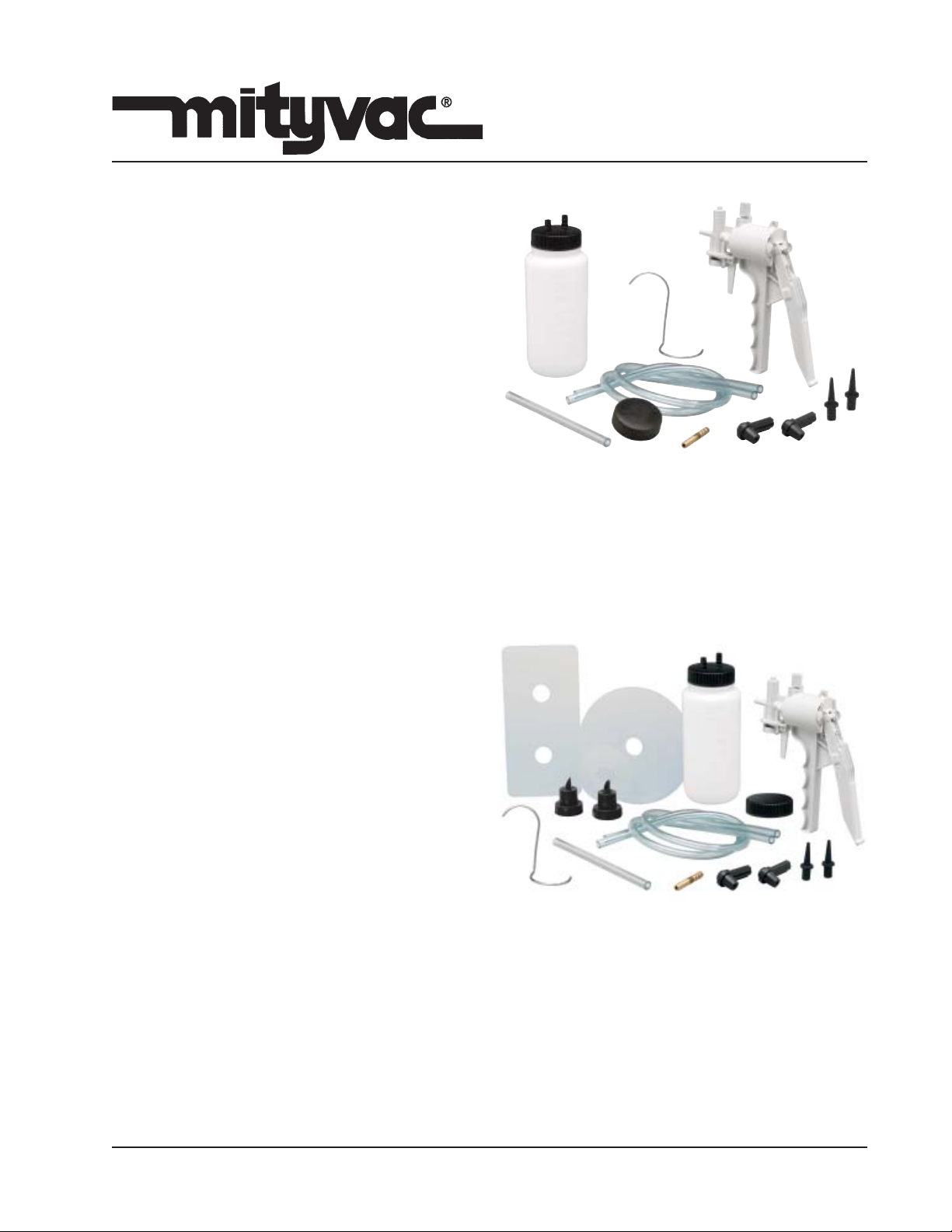

Pump Specifications:
Displacement: 2 in³ (32.8 cc) per stroke.
Max. Vacuum: 25 in HG (635 mm KG)
Max. Pressure: 16 psi (1.1 bar)
Reservoir Capacity: 16 oz. (0.47 Liters) MV6815
MV6817

Page Number - 2 Form 823545
Superpump Brake Bleeding Kits
Models MV6815 and MV6817
Item Description Part No.
1 Vacuum pump MV6212
2 Brake Bleed Adapter Kit MVA6003
3 Fluid Reservoir Kit MVA6005
4 Auto Refill Kit (MV6817 Only) MVA6825
5 Instruction Manual 822326
6 1/4" ID x24" Long (6.4 mm x 610 mm long) Tubing 822391

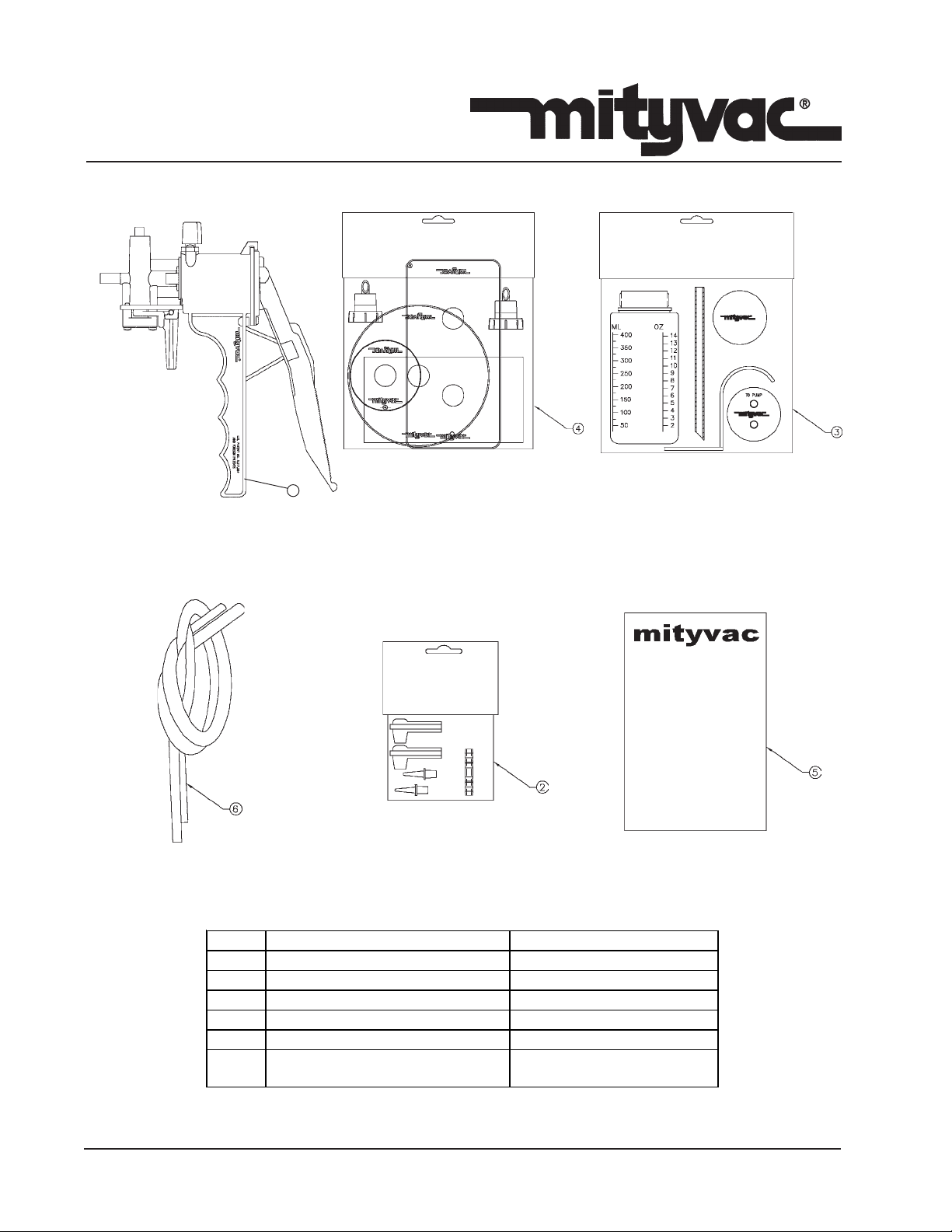

Models MV6815 & MV6817 Service Items
1

Page Number - 3Form 823545
Superpump Brake Bleeding Kits
Models MV6815 and MV6817

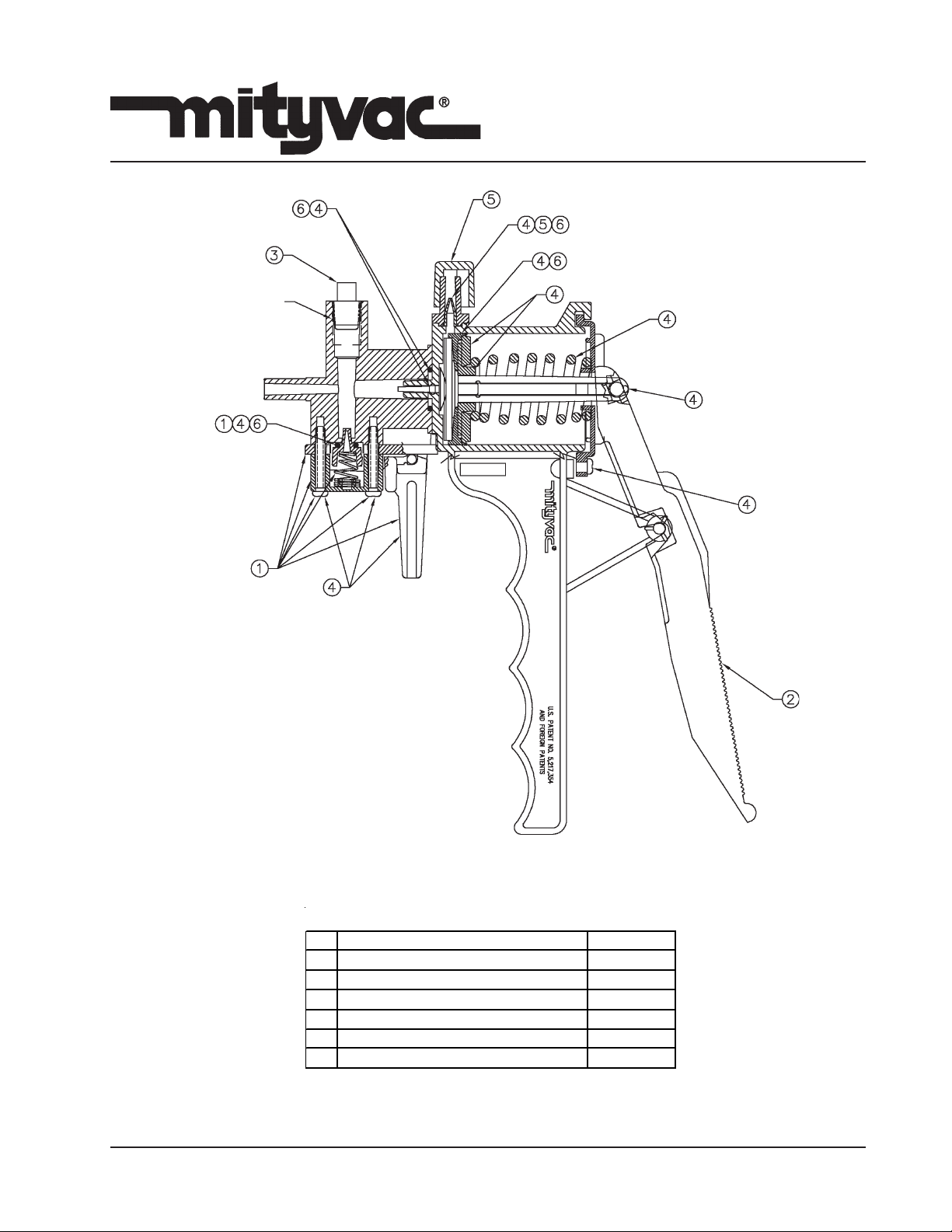

Model MV6212 Service Items
Item Description Part No.
1 Vacuum Release Kit 822385
2 Handle 822386
3 E-Plug 822351
4 Maintenance Kit 06100
5 Exhaust Kit 822388
6 Seal Kit 822389

LIMITED WARRANTY-
Lincoln warrants the equipment it supplies to be free from defects in material and workmanship for one (1) year
following the date of purchase. If equipment proves to be defective during this warranty period it will be repaired or
replaced, at Lincoln’s discretion, without charge provided that factory authorized examination indicates the equipment
to be defective. To obtain repair or replacement, you must ship the equipment, transportation charges prepaid, with
proof of date of purchase to a Lincoln authorized warranty and service center, within one (1) year following the date of
purchase.
This warranty is extended to the original retail purchaser only. It does not apply to equipment damaged from acci-
dent, overload, abuse, misuse, negligence, faulty installation or abrasive or corrosive material, or to equipment
repaired or altered by anyone not authorized by Lincoln to repair or alter the equipment. This warranty applies only to
equipment installed and operated according to the recommendations of Lincoln or its authorized field personnel. No
other express warranty applies.
Any implied warranties applicable to equipment supplied by Lincoln, including the warranties of merchantability and
fitness for a particular purpose, will last for only one (1) year from the date of purchase. Some jurisdictions do not
allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you.
In no event shall Lincoln be liable for incidental or consequential damages. Lincoln’s liability on any claim for loss or
damages arising out of the sale, resale or use of equipment it supplies shall in no event exceed the purchase price.
Some jurisdictions do not allow the exclusion or limitation of incidental or consequential damages, so the above
limitation or exclusion may not apply to you.
This warranty gives you specific legal rights. You may also have other rights that vary by jurisdiction.
Page Number - 4 Form 823545
Superpump Brake Bleeding Kit
Models MV6815 and MV6817

MV6815
MV6817
KIT SUPER POMPE DE PURGE
DES FREINS
MODÈLES MV6815 ET MV6817
MODE D’EMPLOI
Vous Avez des Questions Techniques ?
Si vous avez des questions ou vous avez besoin
de support technique, merci de bien vouloir
appeler nos techniciens au :
1-314-679-4200 poste 4782
Du lundi au vendredi de 7:30 à 16:15 CST
Allez sur notre site Internet www.mityvac.com
pour voir les nouveaux produits, les catalogues et
les modes d’emploi.
Vous Avez Besoin de Pièces Détachées ?
Pour commander des pièces de rechange ou des
pièces détachées, allez sur notre site Internet
www.mityvacparts.com ou appelez notre numéro
vert au 1-800-992-9898.

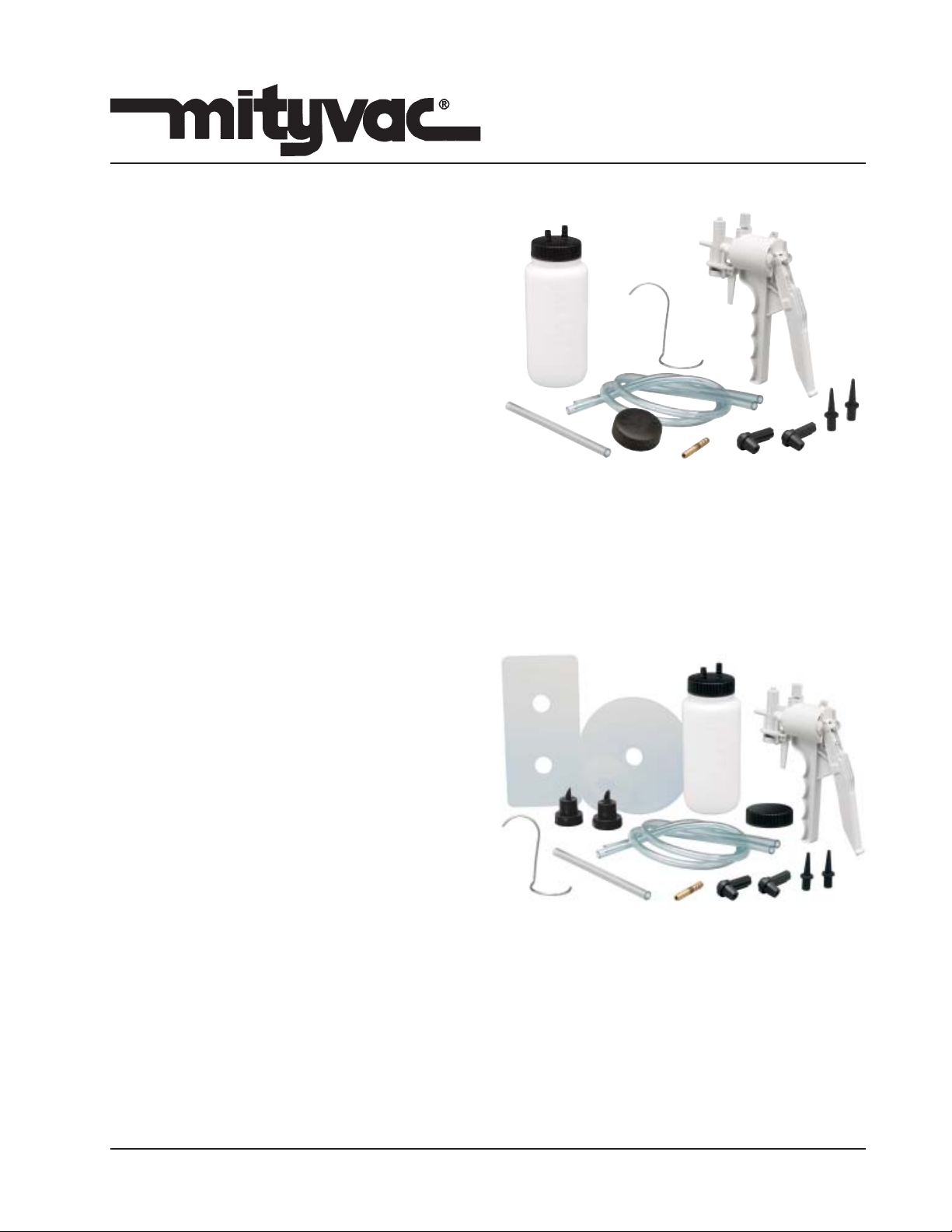

Caractéristiques Techniques
de la Pompe :
Déplacement : 32.8 cc (2 pouces3)
par
course de piston
Vide Max. : 635 mm Kg
(25 pouces HG)
Pression Max. : 1.1 bar (16 psi)
Capacité du Réservoir : 0.47 litres (16 oz)

1
Pièce Description Code Article
1 Pompe à vide MV6212
2 Adaptateur de purge des freins MVA6003
3 Kit réservoir de fluides MVA6005
4 Kit de remplissage automatique (MV6817 seulement) MVA6825
5 Guide d’utilisation 822326
6 Tubage de 6,4 mm de diamètre intérieur par 610 mm
de long (1/4 pouces x 24 pouces)
822391
Pièces Détachées pour les Modèles MV6815 et MV6817
Page Number - 6 Form 823545
KIT SUPER POMPE DE PURGE DES FREINS
MODÈLES MV6815 ET MV6817

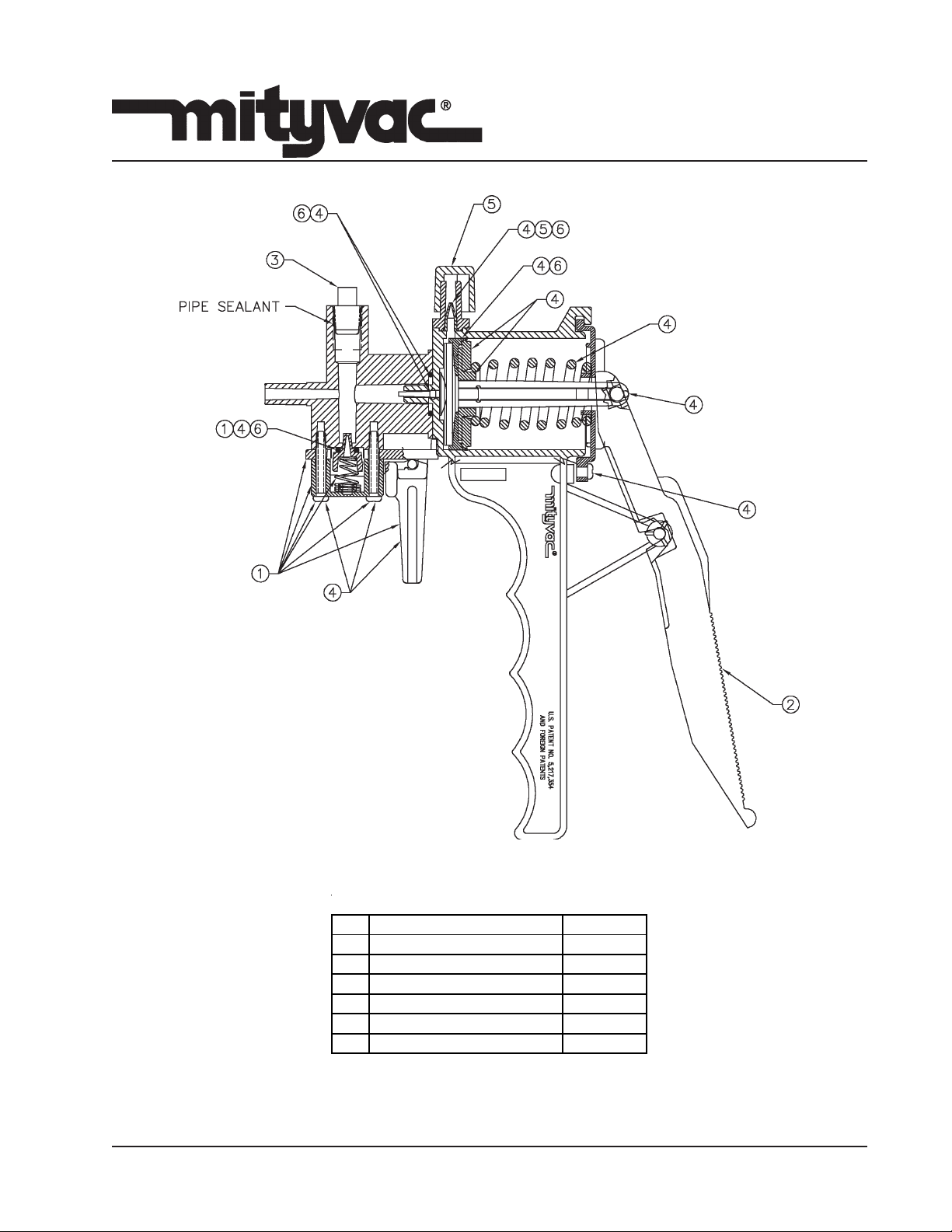

TUYAU D’ETANCHEITE
Pièce Description Code Article
1 Kit de détente du vide 822385
2 Poignée 822386
3 Bouchon E 822351
4 Kit standard d’entretient de la pompe 6100
5 Kit d’échappement 822388
6 Kit joint 822389
Pièces Détachées pour le Modèle MV6212
Page Number - 7
Form 823545
KIT SUPER POMPE DE PURGE DES FREINS
MODÈLES MV6815 ET MV6817
Mastic De Pipe

GARANTIE LIMITEE
Lincoln garantit que l’équipement qu’il fournit est sans vice de matériau ou de fabrication durant une
période d’un (1) an après la date d’achat. Si l’équipement s’avère défectueux durant la période de
garantie, celui-ci sera réparé ou remplacé, à la discrétion de Lincoln, sans frais, si le contrôle en
usine révèle que l’équipement était défectueux. Pour faire réparer ou remplacer votre équipement,
vous devez l’expédier tous frais de port payés, avec preuve de date d’achat, au centre de service
après-vente autorisé Lincoln, durant une période d’un (1) an après la date d’achat.
Cette garantie ne couvre que l’acheteur originel. Elle ne couvre pas tout équipement endommagé
durant un accident, surcharge, abus, négligence, installation défectueuse ou matériaux abrasifs ou
corrosifs. Cette garantie ne couvre pas tout équipement qui a été altéré ou réparé par toute per-
sonne qui ne soit pas autorisée par Lincoln. Cette garantie ne s’applique qu’à l’équipement installé
et utilisé suivant les recommandations de Lincoln ou de son personnel autorisé itinérant. Aucune
autre garantie expresse n’est applicable.
Toutes les garanties tacites qui s’appliquent à votre équipement Lincoln, y compris toutes les garan-
ties de qualité marchande et les garanties d’aptitude, ne seront valables que durant une période
d’un (1) an après la date d’achat. Certaines juridictions n’acceptent pas de limitation sur la durée
des garanties tacites, aussi les limitations ci-dessus ne vous concernent pas forcement.
Lincoln n’est en aucun cas responsable pour les dommages accessoires ou indirects. La respons-
abilité de Lincoln ne peut excéder le prix d’achat en cas de perte ou de dommages du à la vente,
revente ou utilisation de l’équipement. Certaines juridictions n’acceptent pas d’exclusion ou de
limitation sur les dommages accessoires ou indirects, aussi les limitations ou exclusions ci-dessus
ne vous concernent pas forcement.
Cette garantie vous donne des droits précis reconnus par la loi. Certaines juridictions peuvent vous
donner d’autres droits.
Page Number - 8 Form 823545
KIT SUPER POMPE DE PURGE DES FREINS
MODÈLES MV6815 ET MV6817

Page Number - 9
Form 823545
MV6815
MV6817
SUPERPUMPE
BREMSENENTLÜFTUNGSSATZ
MODELLE MV6815 UND MV6817
HANDBUCH FÜR DEN BENUTZER
Haben Sie technische Fragen?
Wenn Sie Fragen haben oder technische Hilfe
brauchen, wenden Sie sich bitte an unsere
geschulten Kundendiensttechniker unter:
USA 1-314-679-4200 Anschluss 4782
Montag – Freitag, 7:30 bis 16:15
Zentralamerikanische Standardzeit
Besuchen Sie unsere Website
www.mityvac.com, um Information über neue
Produkte, Kataloge und Anweisungen zum
Gebrauch zu erhalten.
Brauchen Sie Ersatzteile?
Zur Bestellung von Ersatz- oder Wartungsteilen
besuchen Sie uns bitte online bei
www.mityvacparts.com oder rufen Sie uns
gebührenfrei an unter
Tel.: USA 1-800-992-9898.
Die Technischen Daten der Pumpe:
Hubraum: 2 Zoll2(32.8 cc) / Hub
Max. Vakuum: 25 Zoll hg (635 mm Kg)
Max. Druck: 16 psi (1.1 bar)
Behälterkapazität: 16 oz (0.47 liter)

1
Page Number - 10 Form 823545
SUPERPUMPE
BREMSENENTLÜFTUNGSSATZ
MODELLE MV6815 UND MV6817
Einzelteile Des Modell-Service-
MV6815 UND MV6817
Teil Beschreibung Teilnummer
1 Vakuumpumpe MV6212
2 Bremsenentlüftungsadapter MVA6003
3 Flüssigkeitsbehältersatz MVA6005
4 Autom. Wiederauffüllsatz (nur MV6817) MVA6825
5 Bedienungsanweisungen 822326
6 Schlauchmaterial ¼ Zoll Innendurchm.
x24 Zoll (6,4 mm x 610 mm) lang
822391

Page Number - 11
Form 823545
SUPERPUMPE
BREMSENENTLÜFTUNGSSATZ
MODELLE MV6815 UND MV6817
Teil Beschreibung Teilnummer
1 Vakuumabbausatz 822385
2 Handgriff 822386
3 E-Stöpsel 822351
4 Standardwartungssatz für die Pumpe 6100
5 Abgassatz 822388
6 Dichtungssatz 822389
Modell MV6212 Wartungsteile
Rohr-Dichtungsmittel

Page Number - 12 Form 823545
SUPERPUMPE
BREMSENENTLÜFTUNGSSATZ
MODELLE MV6815 UND MV6817
STANDARDGARANTIE DER FIRMA LINCOLN
BESCHRÄNKTE GARANTIE
Die Firma Lincoln garantiert, dass von Lincoln gelieferte Produkte für eine Zeitspanne von einem (1)
Jahr nach dem Verkaufsdatum frei von Material- und Verarbeitungsfehlern sind. Stellt sich heraus,
dass während dieser Garantieperiode ein Produkt fehlerhaft ist, so wird es gemäß Lincolns auss-
chließlicher Entscheidung kostenlos repariert oder ersetzt.
Für Reparatur oder Ersatz muss der Kunde das Produkt auf seine Kosten, zusammen mit dem
Kaufbeweis, innerhalb der Garantiezeit an ein von Lincoln autorisiertes Garantie- und Kundendien-
stzentrum schicken.
Diese Garantie bezieht sich nur auf den ersten Käufer. Sie gilt nicht für Produkte, die durch Unfall,
Überbelastung, Missbrauch, falschen Gebrauch, Vernachlässigung, falsche Installierung oder
scheuerndes und korrodierendes Material beschädigt wurden, oder für Produkte, welche von Per-
sonen, die nicht von Lincoln autorisiert waren, geändert oder repariert wurden. Diese Garantie gilt
nur für Geräte, die in genauer Übereinstimmung mit den schriftlichen, von Lincoln oder seinem
autorisierten Personal am Standort gelieferten Anweisungen und Empfehlungen installiert und
betrieben werden.
Alle eingeschlossenen Gewährleistungen, die sich auf von Lincoln gelieferte Geräte beziehen,
einschließlich der Gewährleistungen für Handelsüblichkeit und Eignung für einen bestimmten
Zweck, gelten nur für ein (1) Jahr nach dem Kaufdatum. Manche Gerichtsbarkeiten erlauben eine
zeitliche Begrenzung der eingeschlossenen Gewährleistungen nicht, daher gilt die genannte Be-
grenzung eventuell nicht für Sie.
In keinem Fall ist Lincoln haftbar für Zufalls- oder Nachfolgeschäden. Die Haftbarkeit der Firma
Lincoln für Schadensersatzansprüche für Verluste oder Schäden, die sich durch den Verkauf,
Wiederverkauf oder die Verwendung eines Produktes von Lincoln ergeben, kann in keinem Fall den
Kaufpreis übersteigen. Manche Gerichtsbarkeiten erlauben den Ausschluss oder die Begrenzung
des Schadensanspruches für Zufalls- oder Nachfolge- schäden nicht, daher kann es sein, dass die
oben erläuterte Begrenzung oder der Ausschluss für Sie nicht gilt.
Diese Garantie gibt Ihnen spezielle Rechte. Sie besitzen möglicherweise noch andere Rechte, die
je nach Gerichtsbarkeit verschieden sein können.

Page Number - 13
Form 823545
JUEGO DE PURGA DE FRENOS
SUPERPUMP
MODELOS MV6815 Y MV6817
MANUAL DEL USUARIO
¿Tiene dudas técnica?
Si tiene dudas, o necesita servicio técnico,
póngase en contacto con nuestros técnicos de
reparación capacitados llamando al: 1-314-679-
4200 ext. 4782
Lunes a viernes de 7:30 de la mañana a 4:15 de
la tarde hora central
Visite nuestro sitio web www.mityvac.com para
obtener información sobre nuevos productos,
catálogos e instrucciones para el empleo de
productos.
¿Necesita piezas de repuesto?
Para pedir piezas de repuesto, visítenos en línea
en www.mityvacparts.com o llame al teléfono
gratuito 1-800-992-9898.
Especificaciones de la bomba:
Cilindrada: 2 pulg³ (32.8 cc) por
embolada.
Vacío máximo: 25 pulg Hg
(635 mm KG)
Presión máxima: 16 lb/pulg2(1.1 bar)
Capacidad del depósito: 16 onzas
(0.47 litros)
MV6815
MV6817

Page Number - 14 Form 823545
JUEGO DE PURGA DE FRENOS
SUPERPUMP
MODELOS MV6815 Y MV6817
1
Artículos Del Servicio MV6815 Y MV6817 De los Modelos
Artículo Descripción N° de pieza
1 Bomba de vacío MV6212
2 Adaptador de purga de los frenos MVA6003
3 Juego de depósito de fluido MVA6005
4 Juego de relleno automático (MV6817 solamente) MVA6825
5 Manual de instrucciones 822326
6
Tubo de 1/4" de d.i. x24" de largo
(6,4 mm x 610 mm de largo) 822391

Page Number - 15Form 823545
JUEGO DE PURGA DE FRENOS
SUPERPUMP
MODELOS MV6815 Y MV6817
Sellante De la Pipa
Artículo Descripción N° de pieza
1 Juego de ruptura de vacío 822385
2 Empuñadura 822386
3 Tapón de escape 822351
4 Juego de mantenimiento estándar de la bomba 6100
5 Juego de escape 822388
6 Juego de sellos 822389
Artículos de repuesto para el modelo MV6212

Page Number - 16 Form 823545
Superpump Brake Bleeding Kits
Models MV6815 and MV6817
GARANTÍA LIMITADA
Lincoln garantiza que el equipo que suministra está libre de defectos de materiales y fabricación durante un (1)
año después de la fecha de compra. Si se demuestra que el equipo es defectuoso durante este período de
garantía será reparado o reemplazado, a discreción de Lincoln, de forma gratuita siempre que el examen
autorizado en fábrica indique que el equipo es defectuoso. Para repararlo o reemplazarlo, debe enviar el
equipo, cargos de transporte pagados de antemano, con prueba de compra a un centro de garantía y servicio
autorizado de Lincoln, en un plazo máximo de un (1) año después de la fecha de compra.
Esta garantía se ofrece al comprador minorista original solamente. No se aplica a equipos dañados en
accidentes, sobrecargas, abuso, uso indebido, negligencia, instalación defectuosa o material abrasivo o
corrosivo, o a equipos reparados o alterados por personas que no estén autorizadas por Lincoln para reparar o
alterar el equipo. Esta garantía se aplica solamente a equipos instalados y operados según las
recomendaciones de Lincoln o su personal de obra autorizado. No se aplica ninguna otra garantía explícita.
Cualquier garantía implícita aplicable a equipos suministrados por Lincoln, incluidas las garantías de
comercialización e idoneidad para un cierto fin, durará solamente un (1) año contado desde la fecha de
compra. Algunas jurisdicciones no permiten limitaciones sobre cuánto tiempo dura una garantía implícita, por
lo que es posible la limitación de arriba no se aplique a usted. En ningún caso debe ser Lincoln responsable
en caso de daños emergentes o concomitantes. La responsabilidad de Lincoln en cualquier reclamación para
pérdidas o daños que surjan de la venta, reventa o empleo de equipos que suministra no debe en ningún caso
exceder el precio de compra. Es posible que algunas jurisdicciones no permiten la exclusión o limitación de
daños emergentes o concomitantes, de modo que la limitación o la exclusión anterior no se aplique en su
caso. Esta garantía le da derechos legales específicos. También puede tener otros derechos que varían de
jurisdicción.

Page Number - 17Form 823545
Superpump Brake Bleeding Kits
Models MV6815 and MV6817
Americas:
One Lincoln Way
St. Louis, MO 63120-1578
USA
Phone [phone]
Fax [phone]
Europe/Africa:
Heinrich-Hertz-Str 2-8
D-69183 Walldorf
Germany
Phone [phone]
Fax [phone]
© Copyright 2004
Printed in USA
Web site:
www.mityvac.com
Asia/Pacific:
51 Changi Business Park
Central 2
#09-06 THe Signature
Singapore 486066
Phone [phone]
Fax [phone]
Declaration of Conformity as defined by
Machinery directive 98/37/EG Annex II A
This is to declare that the design of the
Hand-held Vacuum and Low Pressure pumps for Mity-
vac products
in the version supplied by Lincoln Industrial, complies with provi-
sions of the Directives 98/37/EG.
Applied harmonized standards in particular:
1. EN 292-1 Safety of Machinery - Basic concepts, general princi-
ples of design. Part 1. Basic terminology, methodology.
2. EN 292-1 Safety of Machinery - Basic concepts, general princi-
ples of design. Part 2. Technical principles and specifications.
3. EN 809 Pumps and pumps units for liquids.
Déclaration de la conformité comme définie
par l’annexe II A de Machinery Directive 98/
37/EG.
Ce doit déclarer que la conception du
Pompes de vide tenu dans la main et de basse
pression pour des produits de Mityvac
dans la version fournie par nous, se conforme aux dispositions
du 98/37/EG directif.
Normes harmonisées appliquées en particulier
EN 292-1 Safety of machinery part 1 Basic terminology,
methodology
EN 292-2 Safety of machinery part 2 Technical principles
and
specifications
EN809 Pumps and pump units for liquids Safety
requirements
EG-Konformitätserklärung
nach Richtlinie 98/37/EG Anhang II A
Hiermit erklären wir, dass dieses Produkt
Handvakuum- und Niederdruckpumpen für Mityvac
Produkte
in der von uns geliefertenAusführung den Bestimmungen der
Richtlinie 98/37/EG für Maschinen entspricht.
Angewendete harmonisierte Normen, insbesondere:
EN 292-1 Safety of machinery part 1 Basic terminology,
methodology
EN 292-2 Safety of machinery part 2 Technical principles and
specifications
EN809 Pumps and pump units for liquids Safety
requirements
Declaración de la conformidad según lo
definido por el anexo II A de Machinery
Directive 98/37/EG
Éste debe declarar que el diseño de la
Bombas del vacío hand-held y de la presión baja para
los productos de Mityvac
en la versión provista por nosotros, se conforma con las
provisiones del 98/37/EG directivo.
Estándares armonizados aplicados en detalle:
EN 292-1 Safety of machinery part 1 Basic terminology,
methodology
EN 292-2 Safety of machinery part 2 Technical principles
and
specifications
EN809 Pumps and pump units for liquids Safety
requirements
St. Louis, MO 11/09/2004. Ayzik Grach, Manager, Product Engineering.
