Moeller Z1-75 User manual

1/2
A
04/04 AWA23-829
Montageanweisung
Installation Instructions
Notice d’installation
Istruzioni per il montaggio
Instrucciones de montaje
Инструкция по монтажу
Lebensgefahr durch elektrischen Strom!
Nur Elektrofachkräfte und elektrotechnisch
unterwiesene Personen dürfen die im Folgen-
den beschriebenen Arbeiten ausführen.
Electric current! Danger to life!
Only skilled or instructed persons may carry out the
following operations.
Tension électrique dangereuse !
Seules les personnes qualifées et averties doivent
exécuter les travaux ci-après.
Tensione elettrica: Pericolo di morte!
Solo persone abilitate e qualificate possono eseguire
le operazioni di seguito riportate.
¡Corriente eléctrica! ¡Peligro de muerte!
El trabajo a continuación descrito debe ser realizado
por personas cualificadas y advertidas.
Электрический ток! Опасно для жизни!
Только специалисты или проинструктированные
лица могут выполнять следующие операции.

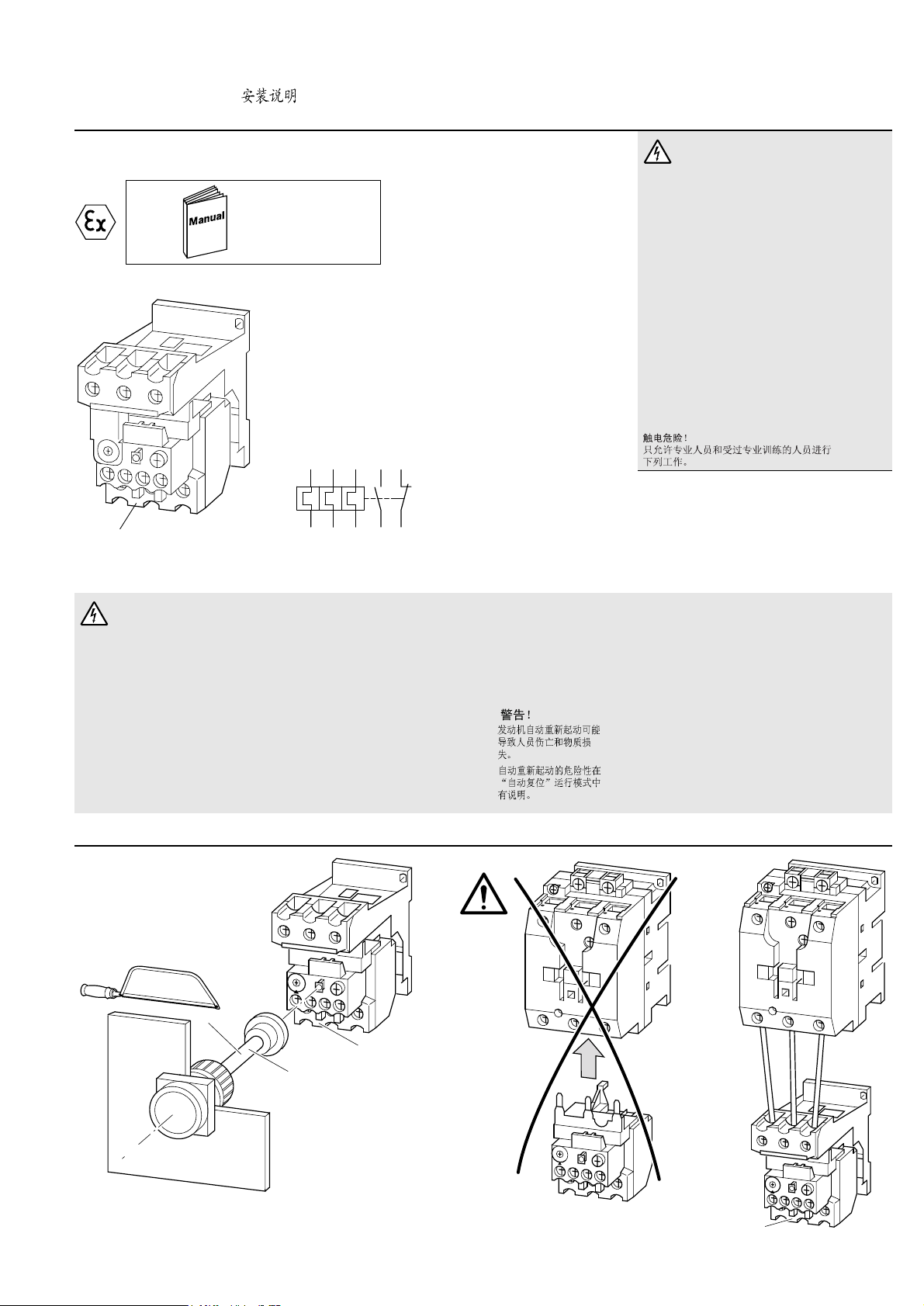

Z1-75
AAWB2300-1476
Article No. : 264852
Warnung!
Automatischer Wiederanlauf des Motors kann zu Personen- und Sach-
schäden führen. Die Gefahr des automatischen Wiederanlaufs ist in der
Betriebsart „Automatische Rückstellung“ gegeben.
¡Advertencia!
El motor puede arrancar automáticamente. El arranque automático es posible cuando
el “botón de reset” está en posicion automatico y el circuito de maniobra activado.
Warning!
Motor may start automatically. Automatic start may injure persons and damage
machines. Automatic restart is possible when “automatic reset” is active.
Предупреждение!
Автоматический повтокний запуск двигателя представлена в режиме
эксплуатации Автоматический повторовный запуск.
Avertissement !
Le redémarrage automatique du moteur peut provoquer des dégâts matériels et étre
dangereux pour personnes. Ce danger du redémarrage automatique correspond au
mode « réarmement automatique ».
Avvertimento!
Il riavvio automatico del motore può provocare danni a persone e/o cose. Il pericolo
del riavvio automatico si ha quandoIl selettore è posizionato su “riarmo automatico”.
Z1-75
1 3 5 97 95
2469896
Z1-75
Z1-75
M22-DZ...
For Klockner Moeller Sales and Support call KMparts.com [phone]

2/2
Moeller GmbH, Industrieautomation, D-53105 Bonn
© 1998 by Moeller GmbH Änderungen vorbehalten 04/04 AWA23-829 10004986/DE15 IM-D/DM Printed in the Federal Republic of Germany (05/04)
04/04 AWA23-829
97 95
98 96
HA
A
Aus
Off
Arrêt
Arresto
Paro
Выкл
Reset – Réarmement –
Riarmo – Rearme – Сброс
ohne Wiedereinschaltsperre
without manual reset
sans réarmement manuel
senza riarmo manuale
sin rearme manual
без блокировки
повторного включения
mit Wiedereinschaltsperre
with manual reset
avec réarmement manuel
con riarmo manuale
con rearme manual
с блокировкой
повторного включения
Test– Prova – Prueba –
Тecт –
a
ab c
b
c
Reset – Réarmement –
Riarmo – Rearme – Сброс
IEC/EN 60 947, VDE 0660
Grenzauslösestrom 115 % (Phasenausfallempfindlichkeit)
Limiting tripping current 115 % (Single-phasing sensitivity)
Sensibilité au manque de phase 115 % (du courant de réglage).
Valore limite della corrente di intervento 115 % (Sensibilità alla mancanza fase)
Intensidad limite de disparo 115 % (Sensibilidad al defecto de fase)
peдeльный тoк cpaбaтывaниЯ 115 %
(чyвcтвитeльнocть к выпaдeнию фaзы)
Grenzauslösestrom 120 % (3 Phasen)
Limiting tripping current 120 % (3 phases)
Courant limite de declenchement 120 % (3 phases)
Valore limite della corrente di intervento 120 % (3 fasi)
Intersidad limite de disparo 120 % (3 fases)
peдeльный тoк cpaбaтывaниЯ 120 % (3 фaзы)
120 %
„1“
gLmax.
A
„2“
gLmax.
A
„1“
aMmax.
A
Z1-75 60 – 75 250 160 125
A
50
75
M22-DZ...
RESET
M22-DZ...
OFF
36
30
41.5
Z1 T1, T2, T3 95/96, 97/98
mm2mm2
1 – 16 0.75 – 4
1 – 25 0.75 – 2.5
1 – 16 0.75 – 4
1 – 10 0.75 – 2.5
1h/H3 ~
Z1 T1, T2, T3 95/96, 97/98
AWG AWG
14 – 2 18 – 12
14 – 6 18 – 12
