СГЛОБЯВАНЕ НА ПРОДУКТА
•ВНИМАНИЕ! Възрастен трябва да сглоби акумулаторния джип.
• Моля, отделете поне 40 минути за сглобяването.
• Трябва да внимавате при разопаковането и сглобяването на джипа.Не позволявайте на децата да играят с
частите или да помагат при сглобяването.Те може да се наранят поради наличието на малки части, остри ръбове и
остри върхове при несглобеното състояние на продукта.
• Отделете и разпознайте всички части преди сглобяването и запазете всички опаковки, докато не приключите, за да
няма части, които по невнимание да изхвърлите.
• След всяка стъпка трябва да проверявате дали отделните части са правилно поставени и добре фиксирани.
Следвайте стриктно отделните стъпки и разучете добре приложените фигури за сглобяването.

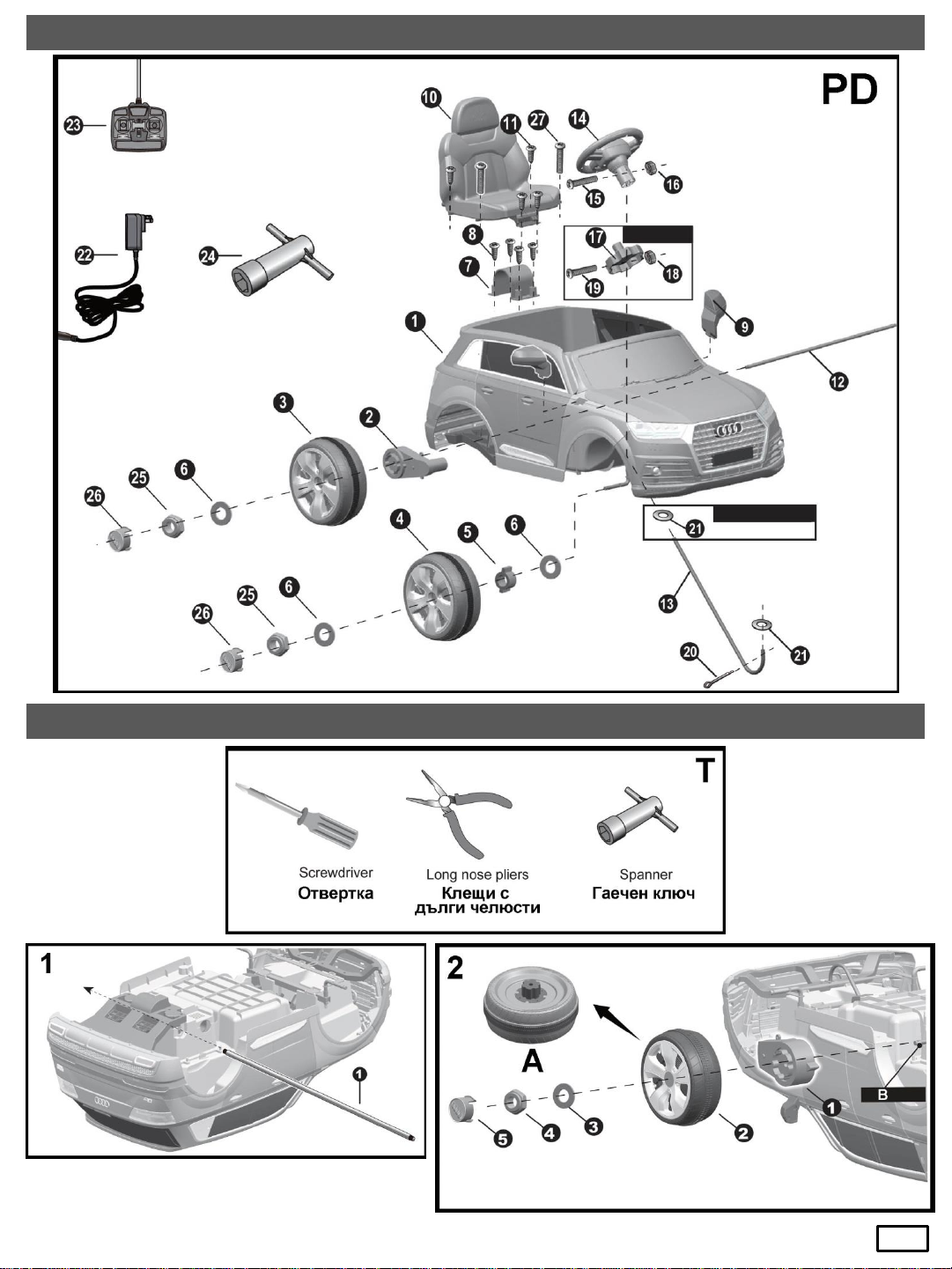

1. Поставяне на задна ос – Вижте Фигура 1:
Отстранете всички части от задната ос.Промушете задната ос в отвора на задната страна на джипа.
2. Монтиране на Задните Колела – Вижте Фигура 2:
На фигура 2сAе означено задвижващото колело, а с Bе означена задната ос.
•Промушете редуктора на задната ос.С“R” е означен редуктора, който трябва да се постави на “R” (дясната
страна) на корпуса на джипа;С“L” е означен редуктора, който трябва да се постави на “L” (лявата) страна на
корпуса на джипа.Моторът и конекторът на редуктора трябва да се прокарат през по-големия отвор в задната
страна на джипа, където е батерията.
•Промушете задвижващото колело на задната ос, като оребрението на редуктора трябва да съответства на
това на задвижващото колело.
•Промушете Ø12 Шайба на задната ос.
•Поставете Ø10 Контрагайка на края на задната ос и я затегнете с помощта на гаечен ключ.
Съвет:Поставете гаечен ключ на контрагайката от едната страна на задната ос, докато затягате контрагайката от
другата страна на задната ос.
•Повторете по – горе описаните стъпки, за да монтирате и другото задно задвижващо колело.
•Поставете декоративните капачки на декоративните тасове на задните колела, като трябва да чуете звук на
“щракване”, показващ фиксирането им.
3. Монтиране на Предните (Нормалните) Колела – Фигура 3:
На фигура 3с А е означено Нормално (предно) колело, а с Bе означена предната ос.
Свалете всички части от предната ос.
•Промушете Ø12 шайба на предната ос.
•Поставете Ø12 втулка в центъра на нормалното колело.
•Поставете нормално колело (с монтиран тас) на предната ос,като втулката трябва да съответства на
предното колело.
•Промушете Ø12 шайба на предната ос.
•Поставете Ø10 контрагайка на предната ос и я затегнете с помощта на гаечен ключ.
•Поставете декоративна капачка на декоративния тас на предното колело.Трябва да чуете звук на щракване,
показващ фиксирането на декоративната капачка.
•Повторете по-горе описаните стъпки, за да монтирате предното колело и от другата страна на акумулаторния джип.
4. Поставяне на Кормилния Вал, когато акумулаторният джип е оборудван с Дистанционно управление –
Вижте Фигура 4:
А –Трансмисионно колело за дистанционното управление; B – Скоростна кутия (преден редуктор); C – Кормилен
вал; D – Отвор при свръзката на предната ос
•Обърнете корпуса на джипа настрани.Отстранете машинен винт M5x22 и Ø5гайка от трансмисионното колело за
дистанционното управление.
•Прикрепете трансмисионното колело за дистанционното управление(А) към скоростната кутия (B) от горната
страна.Уверете се, че съвпада с кутията на редуктора.
•Промушете правия край на кормилния вал от долу нагоре през отвора на трансмисионното колело за
дистанционното управление(А), отвора в кутията на редуктора (B) и контролното табло на джипа.
•Промушете закривения част на кормилния вал през отвора на свръзката на предната ос.
•Поставете Ø10 шайба на закривения край на кормилния вал.
•Промушете разделящия се щифт в отвора на закривената част на кормилния вал, закривете краищата на щифта с
помощта на клещи.
•Подравнете отвора на трансмисионното колело за дистанционното управление(А) с този на кормилния вал.
Промушете през тях М5х22 машинен винт и го затегнете с Ø5гайка и отвертка.
5. Монтиране на волана – Вижте Фигура SB и Фигура 5:
Съвет:Батериите за волана не са включени в комплекта.Поставете батериите в отделението на волана преди да го
монтирате към джипа.
•С отвертка свалете винта (1) от капака на отделението за батерии(2),което се намира в центъра на волана.
•Свалете капака на отделението за батерии(2).
•Поставете две АА батерии(3) като спазвате полярността обозначена на дъното на отделението за батерии.
•Поставете обратно капака на отделението за батерии(2) и застопорете с винта(1),който отстранихте в стъпка
1. 7
