Sehr geehrte Kundin, sehr geehrter Kunde,
mit dem Kauf eines unserer Markenprodukte haben Sie eine gute Wahl getroffen. Um möglichst
lange Freude mit dem Produkt zu haben und um einen sicheren Umgang damit zu gewährleisten,
beachten Sie bitte unbedingt, die umseitig folgende Aufbau- bzw. Bedienungsanleitung. Um den
gewünschten hohen Qualitätsstandard zu erfüllen, unterliegen unsere Artikel regelmäßigen
Kontrollen und entsprechen selbstverständlich stets den hohen Anforderungen der Europäischen
Union. Auch bei den besten Produkten können z.B. durch äußere Umstände Mängel auftreten. Wir
stehen zu unserem Qualitätsversprechen und bieten Ihnen den bestmöglichen Service. Sollte ein
Problem auftreten, wenden Sie sich an unsere geschulten Mitarbeiter für jede Art Service,
Reklamationen und technischen Support.
INHALTSVERZEICHNIS
Hinweise zur Bedienungsanleitung ..................................................................................................2
Sicherheit................................................................................................................................................. 3
Informationen über das Gerät............................................................................................................7
Montage und Installation....................................................................................................................8
Bedienung ...............................................................................................................................................11
Reinigung und Pflege........................................................................................................................... 15
Lagerung und Transport......................................................................................................................16
Fehler und Störungen........................................................................................................................... 16
Technischer Anhang .............................................................................................................................18
Wartung...................................................................................................................................................18
Entsorgung..............................................................................................................................................21
ANLEITUNG
DE

2
www.DEUBAXXL.de
SYMBOLE
WICHTIG
Lesen Sie vor der ersten Verwendung die Anleitung vollständig und gründlich durch. Bewahren Sie
diese Anleitung zum späteren Nachschlagen auf. Sollten Sie eines Tages das Produkt weitergeben,
achten Sie darauf, auch diese Anleitung weiterzugeben.
PRODUKTVERÄNDERUNG
Nehmen Sie niemals Änderungen am Produkt vor! Durch Änderungen erlischt die Gewährleistung
und das Produkt kann unsicher bzw. schlimmstenfalls sogar gefährlich werden. Stellen sie sicher,
dass dieses Produkt vor Gebrauch vollständig montiert ist.
ACHTUNG!
Beachten Sie die Sicherheitshinweise und Aufbauanweisungen, um das Risiko von Verletzungen
oder Beschädigungen am Produkt zu vermeiden.
WARNUNG
Dieses Gerät verwendet ein entflammbares Kältemittel (R920).
Tritt dieses Kältemittel aus und kommt mit Feuer oder Heizelementen in Kontakt, bildet es
gefährliche Abgase und es besteht Brandgefahr.
WARNUNG VOR ELEKTRISCHER SPANNUNG
Arbeiten an elektrischen Bauteilen dürfen nur von einem autorisierten Fachbetrieb durchgeführt
werden!
ERSTICKUNGSGEFAHR!
Halten Sie kleine Teile und Verpackungsmaterial von Kindern fern! Prüfen Sie den Lieferumfang auf
Vollständigkeit. Spätere Reklamationen können nicht akzeptiert werden. Prüfen Sie alle Elemente
und Teile auf Schäden. Trotz sorgfältiger Kontrollen kann es passieren, dass auch die beste Ware
auf dem Transportweg Schaden nimmt. Bauen Sie in solch einem Fall Ihr Produkt nicht auf. Defekte
Teile können Gefahren und Gesundheitsschäden nach sich ziehen.
WARNUNG
Jede Person, die an einem Kältemittelsystem arbeitet, muss im Besitz eines gültigen Zertifikats sein,
das von einer von der Industrie akkreditierten Prüforganisation ausgestellt wurde, die ihre
Kompetenz zum sicheren Umgang mit Kältemitteln gemäß einer von der Industrie anerkannten
Prüfspezifikation autorisiert.
WARNUNG
Die Wartungsarbeiten dürfen nur gemäß den Empfehlungen des Geräteherstellers durchgeführt
werden. Wartungs- und Reparaturarbeiten, die die Mitwirkung anderer Fachkräfte erfordern,

3
www.DEUBAXXL.de
müssen unter der Aufsicht der für die Verwendung brennbarer Kältemittel zuständigen Person
durchgeführt werden.

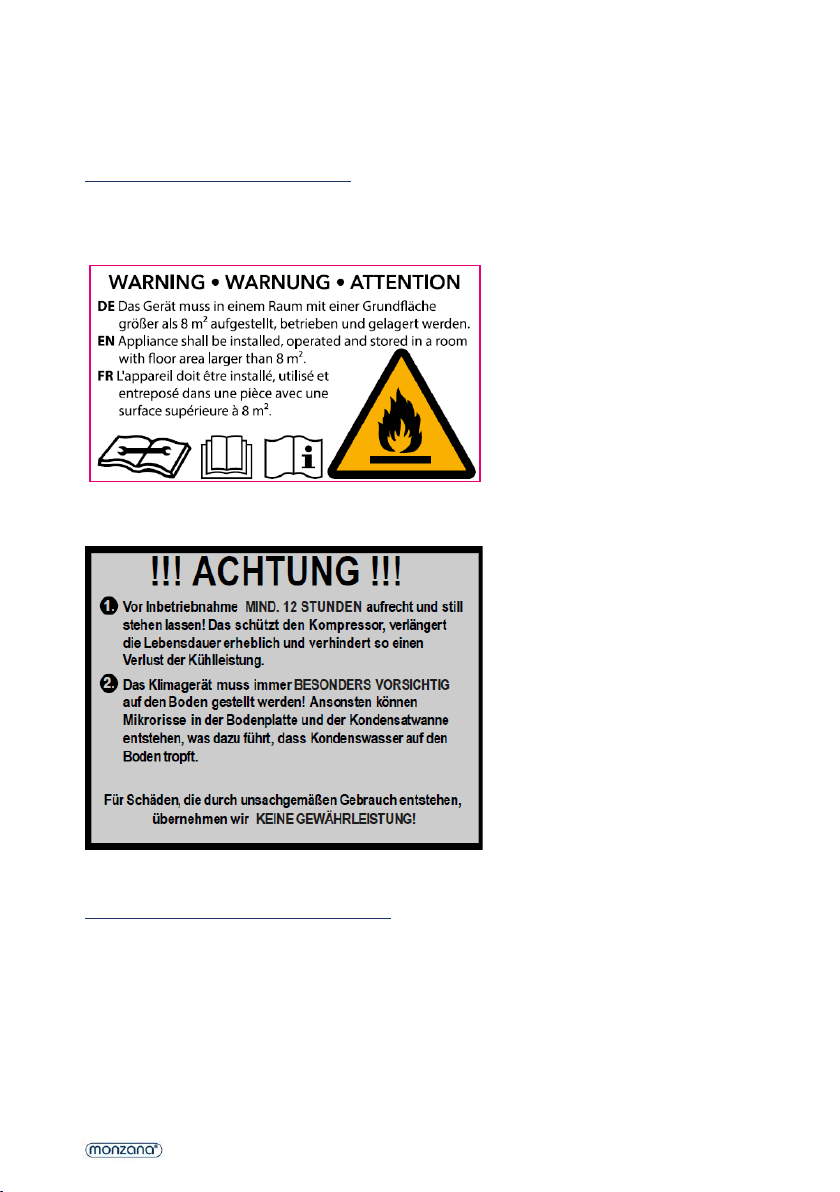

Sicherheitshinweise auf dem Gerät
Entfernen Sie keine Sicherheitszeichen auf dem Gerät. Halten Sie die Sicherheitszeichen, Aufkleber
und Etiketten in einem lesbaren Zustand.
Warnung: Das Geärt muss in einem Raum mit entsprechender Grundfläche aufgestellt, betrieben
und gelagert werden. Siehe hierzu technische Daten.
SICHERHEITSHINWEISE
Personalqualifikation für die Bedienung
Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten
körperlichen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und
Kenntnissen benutzt werden, sofern sie unter Aufsicht stehen oder Anweisungen zur sicheren
Benutzung des Geräts erhalten haben und die damit verbundenen Gefahren verstehen. Kinder
dürfen nicht mit dem Gerät spielen. Die Reinigung des Gerätes dürfen nicht von Kindern ohne
Aufsicht durchgeführt werden. Die Wartung ist nur durch qualifiziertes Fachpersonal
durchzuführen.

4
www.DEUBAXXL.de
Personen, die dieses Gerät verwenden müssen, sich der Gefahren bewußt sein, die beim
Arbeiten mit Elektrogeräten, insbesondere in feuchter Umgebung, ausgehen.
Personen, die dieses Gerät verwenden müssen, die Bedienungsanleitung gelesen und
verstanden haben.
Personalqualifikation für Wartung und Instandsetzung
Jede Person, die an dem Kältemittelkreislauf arbeitet, muss einen Befähigungsnachweis von
einer Industrie- akkreditierten Stelle, die ihre Kompetenz im Sicheren Umgang mit Kältemitteln
anhand eines in der Industrie bekannten Verfahrens nachweist, vorweisen können.
Ist für Wartungs- und Reparaturarbeiten die Unterstützung weiterer Personen erforderlich,
sollte die im Umgang mit brennbaren Kältemitteln geschulte Person die Arbeiten ständig
überwachen.
Geräte Sicherheitshinweise
Der Kreislauf des Kältemittels ist versiegelt. Nur ein qualifizierter Techniker darf die Wartung
ausführen!
Das Kältemittel darf nicht in die Luft abgelassen werden.
R-290 (Propan) ist brennbar und schwerer als Luft.
Es wird zuerst in niedrigen Bereichen gesammelt, kann aber von den Ventilatoren umgewälzt
werden.
Ist Propangas vorhanden oder besteht überhaupt der Verdacht, dass Propangas vorhanden ist,
darf kein ungeschultes Personal versuchen, die Ursache zu ermitteln.
Das in der Anlage verwendete Propangas ist geruchlos.
Der fehlende Geruch deutet nicht auf einen Mangel an entwichenem Gas hin.
Wenn ein Leck entdeckt wird, evakuieren Sie sofort alle Personen aus dem Umfeld, lüften Sie
den Raum und setzen Sie sich mit der örtlichen Feuerwehr in Verbindung, um sie darüber zu
informieren, dass ein Leck von Propangas entstanden ist.
Lassen Sie niemand in den Raum zurück, bis ein qualifizierter Servicetechniker eingetroffen ist
und dieser darauf hinweist, dass die Rückkehr in den Raum gefahrlos möglich ist.
Innerhalb oder in der Nähe der Geräte dürfen keine offenen Flammen, Zigaretten oder andere
mögliche Zündquellen verwendet werden.
Die verwendeten Bauteile sind für Propangas bestimmt. Sie dürfen nur durch gleichartige
Ersatzteile ersetzt werden.
DIE MISSACHTUNG DIESER WARNUNG KANN ZU EINER EXPLOSION, ZUM TOD, ZU
VERLETZUNGEN UND ZU SACHSCHÄDEN FÜHREN.

5
www.DEUBAXXL.de
1.1 SICHERHEITSVORKEHRUNGEN BEI DER WARTUNG UND REPARATUR
Dieses Gerät enthält im Inneren keine Bestandteile, die durch Laien repariert oder gewartet werden
können. Der gesamte Kältemittelkreislauf ist ein hermetisch abgeschlossenes System und darf nur
von Fachbetrieben für Kälte- und Klimatechnik gewartet und instandgesetzt werden.
1.2 RESTGEFAHREN
Gefahr
Natürliches Kältemittel Propan (R290)!
H220 –Extrem entzündbares Gas.
H280 –Enthält Gas unter Druck; kann bei Erwärmung explodieren.
P210- Von Hitze, heißen Oberflächen, Funken, offenen Flammen sowie anderen Zündquellen
fernhalten. Nicht rauchen.
P377 –Brand von ausströmendem Gas: Nicht löschen, bis Undichtigkeit gefahrlos beseitigt werden
kann.
P410+P403 –Vor Sonnenbestrahlung geschützt an einem gut belüfteten Ort aufbewahren.
Warnung vor elektrischer Spannung
Arbeiten an elektrischen Bauteilen dürfen nur von einem autorisierten Fachbetrieb durchgeführt
werden!
Warnung vor elektrischer Spannung
Entfernen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Netzsteckdose!
Ziehen Sie das Netzkabel aus der Netzsteckdose, indem Sie es am Netzstecker anfassen.
Warnung
Von diesem Gerät können Gefahren ausgehen, wenn es von nicht eingewiesenen Pseronen
unsachgemäß oder nicht bestimmungsgemäß eingesetzt wird! Beachten Sie die
Personalqualifikationen!
Warnung
Das Gerät ist kein Spielzeug und gehört nicht in Kinderhände.
Warnung
Erstickungsgefahr!
Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem
gefährlichen Spielzeug werden.
2 BETRIEBLICHE VORKEHRUNGEN
WARNUNG - um die Gefahr eines Brandes, eines elektrischen Schlages oder einer Verletzung von
Personen oder Eigentum zu verringern:
Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, seinen Kundendienst oder
ähnlich qualifizierte Personen ersetzt werden, um eine Gefährdung zu vermeiden.

6
www.DEUBAXXL.de
Schließen Sie das Gerät immer an eine Stromquelle mit gleicher Spannung, Frequenz und
Leistung an, wie auf dem Typenschild des Produkts angegeben.
Verwenden Sie immer eine geerdete Steckdose.
Entfernen Sie den Netzstecker, wenn Sie das Gerät reinigen oder wenn es nicht benutzt wird.
Bedienen Sie das Gerät nicht mit nassen Händen. Achten Sie darauf, dass kein Wasser auf das
Gerät verschüttet wird.
Das Gerät darf nicht eingetaucht werden und darf nicht Regen, Feuchtigkeit oder anderen
Flüssigkeiten ausgesetzt werden.
Lassen Sie das Gerät nicht unbeaufsichtigt laufen. Das Gerät darf nicht gekippt oder
umgedreht werden.
Entfernen Sie den Netzstecker nicht, während das Gerät in Betrieb ist.
Entfernen Sie den Netzstecker nicht durch Herausziehen am Netzkabel aus der Steckdose.
Verwenden Sie weder ein Verlängerungskabel noch einen Zwischenstecker.
Stellen Sie keine Gegenstände auf das Gerät.
Nicht auf das Gerät klettern oder sich daraufsetzen.
Stecken Sie keine Finger oder andere Gegenstände in den Luftauslass.
Berühren Sie nicht den Lufteinlass oder die Aluminiumrippen des Geräts.
Nehmen Sie das Gerät nicht in Betrieb, wenn es heruntergefallen ist, beschädigt wurde oder
Anzeichen einer Fehlfunktion des Geräts aufweist.
Reinigen Sie das Gerät nicht mit Chemikalien.
Achten Sie darauf, dass sich das Gerät weit entfernt von Feuer, brennbaren oder explosiven
Gegenständen befindet.
Das Gerät muss in Übereinstimmung mit den nationalen elektrischen Installationsvorschriften
installiert werden.
Verwenden Sie keine anderen als die vom Hersteller empfohlenen Mittel zur Beschleunigung
des Abtauprozesses oder zur Reinigung.
Das Gerät muss in einem Raum gelagert werden, in dem es keine kontinuierlich betriebene
Anlage mit hohen Temperaturen >450°C gibt (z.B. offene Flammen, ein in Betrieb befindliches
Gasgerät oder eine in Betrieb befindliche elektrische Heizung).
Das Gerät ist so zu lagern, dass keine mechanischen Beschädigungen auftreten können.
Es darf auch nach Gebrauch nicht zerstückelt oder verbrannt werden.
Beachten Sie, dass Kältemittel keinen Geruch haben können.
Die Rohrleitungen sind vor mechanischen Beschädigungen zu schützen und dürfen nicht in
einem Raum ohne Belüftung installiert werden, wenn dieser Raum kleiner wie in den
technischen Daten angegeben ist.
Erforderliche Lüftungsöffnungen sind frei von Hindernissen zu halten.
Das Gerät ist in einem gut belüfteten Raum zu lagern, in dem die Raumfläche der für den
Betrieb angegebenen Raumfläche entspricht.
Sollten Sie noch offene Fragen haben oder Hilfe benötigen, wenden Sie sich bitte an die zuständigen
Fachhändler.

7
www.DEUBAXXL.de
BESTIMMUNGSGEMÄSSE VERWENDUNG
Unsere leistungsstarken mobilen Klimaanlagen sind hervorragende Kühlsysteme für Einzelräume
und sorgen für ein angenehmes Wohngefühl in Ihren Räumlichkeiten. Sie verfügen außerdem über
eine Funktion zur Belüftung und Entfeuchtung, um Luft zirkulieren zu lassen und Feuchtigkeit zu
entfernen. Es handelt sich um in sich geschlossene Systeme, die keine ständige Einrichtung
benötigen. So können Sie jederzeit in den Raum umziehen, in dem sie am dringendsten benötigt
werden. Diese Systeme werden häufig in Küchen, Aufenthaltsräumen, Computerräumen, Garagen
und in vielen anderen Bereichen eingesetzt, in denen die Installation einer Außeneinheit mit
Klimaanlage nur begrenzt möglich ist.
Das umweltfreundliche R290 wird als Kältemittel verwendet. R290 hat keinen schädlichen Einfluss
auf die Ozonschicht (ODP), einen vernachlässigbaren Treibhauseffekt (GWP) und ist weltweit
verfügbar. Aufgrund seiner effizienten energetischen Eigenschaften eignet sich R290 hervorragend
als Kältemittel für diese Anwendung. Die hohe Entflammbarkeit des Kältemittels erfordert besondere
Sicherheitsvorkehrungen.
Das Gerät dient ausschließlich zum Kühlen, Belüften, Heizen und Entfeuchten der Raumluft in
Innenräumen, unter Einhaltung der technischen Spezifikationen.
Verwenden Sie das Produkt nur für seinen vorgeschriebenen Zweck. Für entstandene Schäden
aufgrund einer nicht bestimmungsgemäßen Verwendung übernimmt der Hersteller keine Haftung.
Jegliche Modifikation am Produkt kann die Sicherheit negativ beeinflussen, Gefahren verursachen
und führt zum Erlöschen der Gewährleistung.
Nur für den Hausgebrauch und nicht für gewerbliche Nutzung geeignet.

8
www.DEUBAXXL.de
3. INBETRIEBNAHME
3.1 ABBILDUNG DES PRODUKTES
1
Bedienfeld
4
Lufteinlass
mit Luftfilter
6
Kondensatablass
2
Luftauslass
mit
einstellbarer
Jalousie
5
Lenkrolle
7
Abluft
3
Griff
Hinweis: Schematische Darstellung des Gerätes.
3.2 EIGENSCHAFTEN
1. Leistungsstark und kompakt mit Kühl-, Heiz-, Entfeuchtungs- und Lüftungsfunktion.
2. Einstellung und Anzeige der Temperatur
3. LED-Digitalanzeige
4. Elektronische Steuerung mit eingebautem Timer, Energiesparmodus
5. Selbsttätige Kondenswasserverdampfung für bessere Effizienz
6. Automatische Abschaltung bei vollem Kondensatbehälter
7. Automatischer Neustart bei Stromausfall
8. Automatische Abtaufunktion bei niedrigen Raumtemperaturen.
9. Fernsteuerung
10. 2-stufiger Ventilator
11. Lenkrollen für leichtere Mobilität
12. Steuerung mittels TUYA App (optional)

9
www.DEUBAXXL.de
3.3 AUSPACKHINWEISE
Öffnen Sie den Karton und nehmen Sie das Gerät und das Zubehör heraus.
Prüfen Sie das Gerät nach dem Auspacken auf Beschädigungen oder eventuelle Kratzer

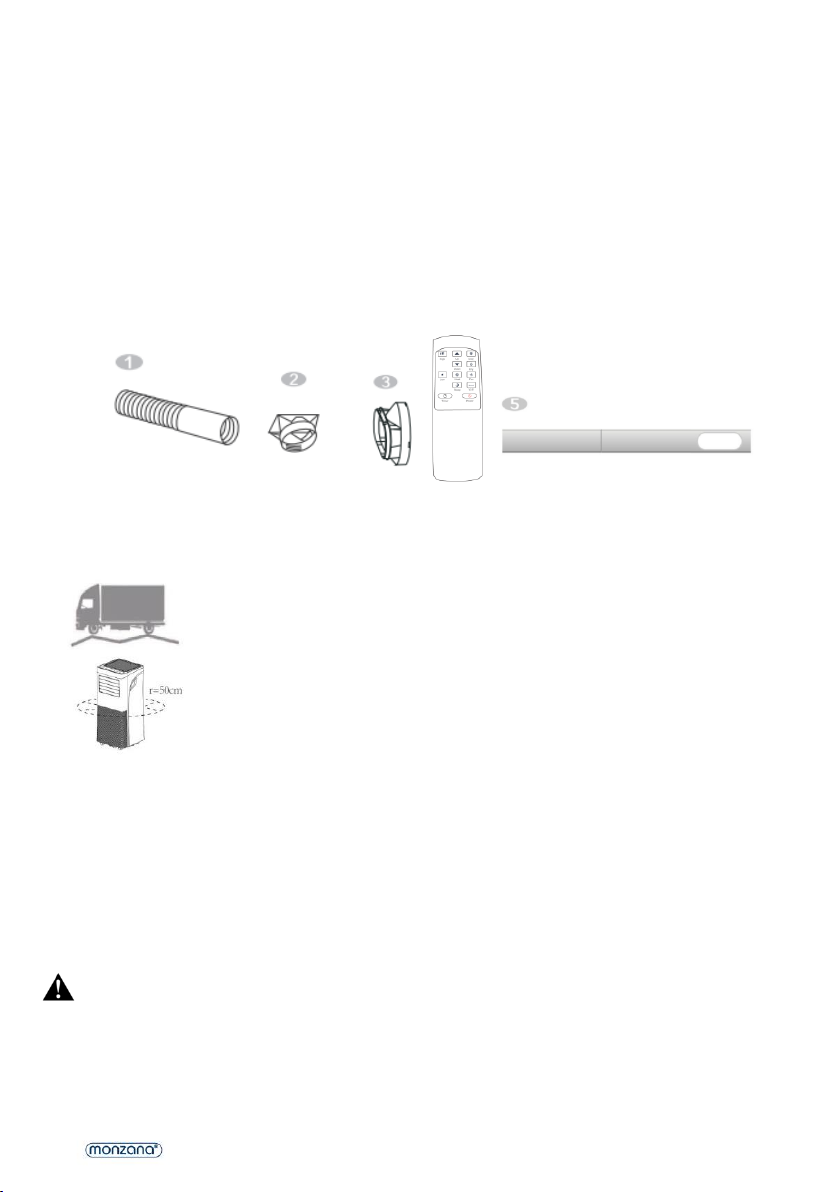

Zubehörteile:
1. Abluftschlauch
2. Schlauchverbinder
3. Adapter für den Fenstersatz
4. Fernbedienung
5. Fensterbausatz
3.4 STANDORT WÄHLEN
Sollte die Anlage um mehr als 45° gekippt worden sein, lassen Sie es vor der Inbetriebnahme
mindestens 12 Stunden lang aufrecht stehen.
Das Gerät auf einer festen, waagerechten Oberfläche aufstellen, wobei um die
Anlage herum ein Freiraum von mindestens 50 cm für eine gute Luftzirkulation
vorhanden ist.
Stellen Sie das Gerät nicht in unmittelbarer Nähe von Wänden, Vorhängen
oder anderen Gegenständen auf, die den Lufteinlass und -auslass blockieren
könnten. Sorgen Sie dafür, dass der Lufteinlass und -auslass frei von Hindernissen
bleibt.
Das Gerät darf niemals dort eingebaut werden, wo es durch Folgendes
gefährdet werden könnte:
Wärmequellen wie Heizkörper, Wärmespeicher, Öfen oder andere
Produkte, die Wärme erzeugen
direktes Sonnenlicht
mechanischen Schwingungen oder Stößen
übermäßiger Staub
unzureichende Belüftung, wie z. B. im Schrank oder Bücherregal
unebene Oberfläche
WARNUNG!
Die Anlage ist in Räumen zu installieren, die der angegebenen Raumgröße entsprechen, siehe
hierzu technische Daten.
Die Anlage darf nicht an einem Ort installiert werden, wo entflammbares Gas entweichen könnte.

10
www.DEUBAXXL.de
3.5 DEN ABLUFTSCHLAUCH ANSCHLIEßEN
Die Klimaanlage muss nach außen abgeführt werden, damit die Abluft, die aus dem Gerät kommt
und Abwärme und Feuchtigkeit enthält, aus dem Raum entweichen kann.
Ersetzen oder verlängern Sie den Abluftschlauch nicht, da dies zu Schäden am Gerät führen kann.

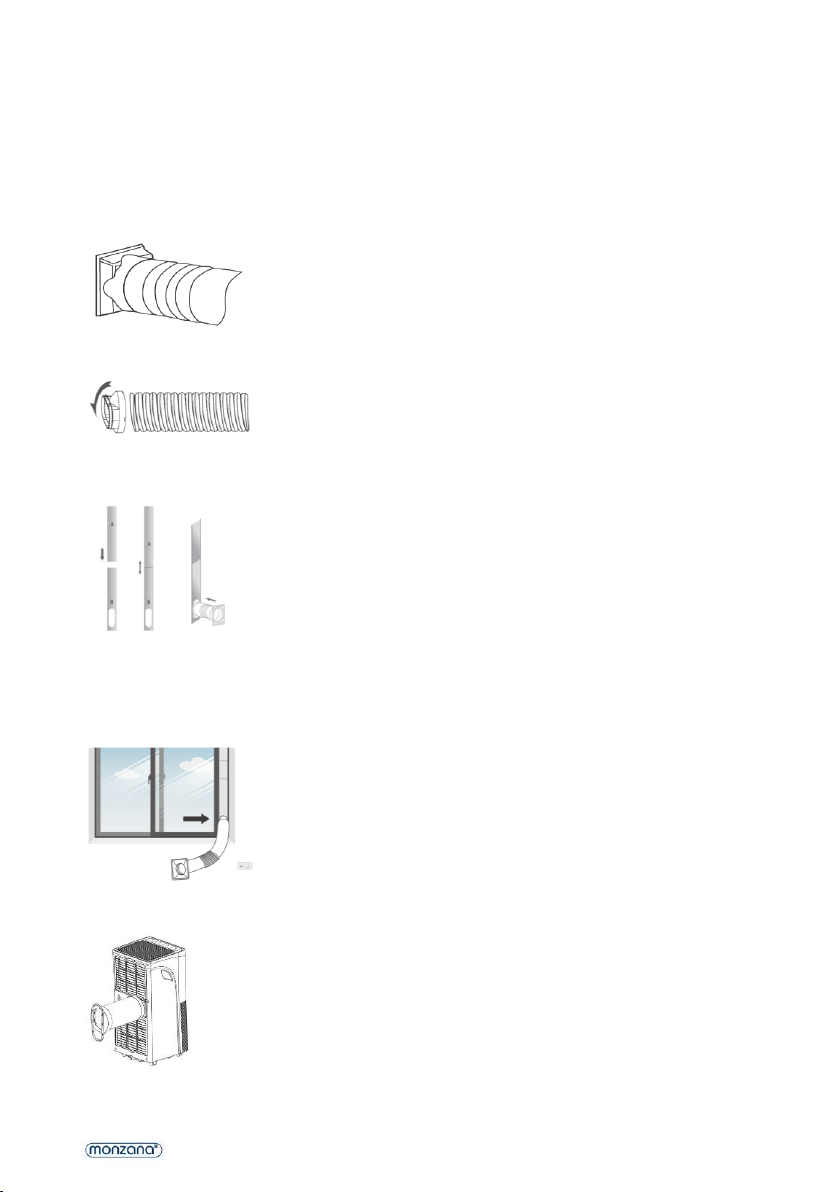

Schritt 1: Den Schlauchverbinder an ein Ende des Abluftschlauchs anschließen.
Schritt 2: Der Adapter für den Fenstersatz an das andere Ende des Abluftschlauchs anschließen.
Schritt 3: Passen Sie den einstellbaren Fensterbausatz um die Länge Ihres Fensters an. Schließen Sie
den Abluftschlauch an den Fensterbausatz an.
Schritt 4: Fenster schließen, um den Bausatz an seinem Platz zu befestigen. Der Fensterbausatz
muss fest an seinem Platz gehalten werden. Falls erforderlich, sichern Sie den Fensterbausatz
zusätzlich. Es wird empfohlen, den Zwischenraum zwischen dem Adapter und den Fensterseiten für
eine maximale Effizienz abzudichten.
Schritt 5: Den Schlauchverbinder an den Abluftauslass des Geräts anschließen.
Schritt 6: Die Länge des flexiblen Abluftschlauchs anpassen und Biegungen im Schlauch vermeiden.

11
www.DEUBAXXL.de
Schritt 7: Richten Sie die Lüftungsgitter am Luftauslass aus, und schalten Sie dann das Gerät ein.
4. BEDIENUNG
ENTFERNEN SIE VOR DEM GERBRAUCH DIE DISPLAYSCHUTZFOLIE.
4.1 BEDIENFELD UND ANZEIGE
1
POWER
Drücken Sie diese Taste, um das Gerät ein- oder
auszuschalten.
2
MODUS
Modus-Taste drücken, um den Betriebsmodus
zwischen Ventilator, Kühlung, Heizung und Entfeuchter
umzuschalten.
3
TIMER
Legt eine Zeit fest, zu der das Gerät automatisch startet
oder stoppt.
4
NACH OBEN
Zum Erhöhen der gewünschten Temperatur (16℃～
32℃) oder Timer-Einstellung.
5
NACH UNTEN
Zum Senken der Temperatur bis zur Wunschwert oder
Einstellung der Timer.
6
GESCHWINDIGKEIT
Taste drücken, um die Geschwindigkeit des Ventilators
zwischen HOCH und NIEDRIG umzuschalten.
7
Anzeige für
Ventilatorgeschwindigkeit
(FAN SPEED)
Zeigt hohe und niedrige Lüfterdrehzahl an
8
Anzeige MODUS
Darstellung des Betriebsmodus: Kühlung,
Entfeuchtung, Lüftung oder Heizung.

12
www.DEUBAXXL.de
4.2 EINSTELLUNGEN
4.2.1 AN- UND ABSCHALTEN
Zum Einschalten des Geräts drücken Sie die Taste POWER.
In der Standardeinstellung läuft das Gerät im FAN-Modus.
Wählen Sie mit der MODE-Taste den gewünschten Betriebsmodus aus.
Zum Ausschalten des Geräts drücken Sie erneut POWER
4.2.2 BETRIEBSART
Das Gerät verfügt über fünf Betriebsmodi: Kühlen, Trocknen, Lüften, Heizen, Energiesparmodus.
A. RAUM KÜHLEN
Um die Temperatur in Ihrem Raum zu senken, wählen Sie den Kühl-Modus aus.
Die MODE-Taste mehrmals betätigen, bis die LED der Betriebsart COOL aufleuchtet.
Zum Einstellen der Temperatur, die auf dem Bildschirm angezeigt wird, drücken Sie die Taste
Up/Down. Die Temperatur kann zwischen 16℃und 32℃eingestellt werden.
Die Taste SPEED wiederholt drücken, bis die Anzeige der gewünschten Geschwindigkeit
leuchtet.
Um die Richtung des Luftstroms horizontal zu steuern, wird die innere Lüftungsjalousie manuell
verstellt.
Anmerkung: Die Anlage wird ausgeschaltet, wenn die Raumtemperatur niedriger als die gewählte
Temperatur ist.
B. RAUM HEIZEN (Optional nur für die Funktionseinheit MZKA1000)
Die MODE-Taste wiederholt drücken, bis die Betriebs-LED HEAT aufleuchtet.
Durch Drücken der Taste Auf/Ab kann die Temperatur höher als die Raumtemperatur
eingestellt werden. Die Ventilatorgeschwindigkeit kann ebenfalls eingestellt werden.
Anmerkung: Für einen Dauerbetrieb muss der Abluftschlauch an das Gerät angeschlossen werden.
C. RAUM BELÜFTUNG
Die MODE-Taste mehrmals drücken, bis die LED des FAN-Betriebs aufleuchtet.
Im Lüftungsmodus wird die Raumluft im Umlauf gebracht, aber nicht gekühlt.
Durch wiederholtes Drücken der Taste SPEED kann die gewünschte Ventilatorgeschwindigkeit
gewählt werden.
D. RAUM TROCKNEN
Taste MODE auf dem Bedienfeld oder der Fernbedienung drücken. Die LED zum DRY-Modus
leuchtet auf. Die Ventilatorgeschwindigkeit kann nicht eingestellt werden. Der Benutzer sollte
den Schlauch an den Ablassausgang auf der Unterseite des Geräts anschließen.
Anmerkung: In diesem Modus wird die Ventilatorgeschwindigkeit auf eine niedrige Geschwindigkeit
umgeschaltet und kann nicht eingestellt werden.

13
www.DEUBAXXL.de
E. SLEEP-MODUS: DIESE FUNKTION KANN NUR MIT EINER FERNBEDIENUNG
AUSGEFÜHRT WERDEN.
Der Energiespar- und Schlafmodus kann sowohl im Kühl- als auch im Heiz-Betrieb aktiviert werden.
Im Kühl-Betrieb:
Nach 1 Stunde wird die voreingestellte Temperatur um 1 ℃erhöht, eine Stunde später erneut um 1
℃erhöht.
Im Heizung-Betrieb (Optional nur für die Funktionseinheit MZKA1000)
Nach 1 Stunde wird die voreingestellte Temperatur um 1 ℃gesenkt, eine Stunde später erneut um
1 ℃. Anschließend wird die Temperatur 10 Stunden lang konstant gehalten. Und alle
Anzeigeleuchten werden langsam gedimmt bis sie dunkel werden. Der Ventilator wird auf eine
niedrige Geschwindigkeit schalten, um einen geräuscharmen Betrieb zu gewährleisten. Diese
Funktion ist nicht änderbar.
4.2.3 TIMER-EINSTELLUNG (1HOUR-24HOURS)
Der Timer kann auf zwei verschiedene Arten betrieben werden:
Zum Ausschalten
(Wenn das Gerät
eingeschaltet ist)
Timer-Taste drücken, um
die Timer-Funktion
einzuschalten
Wiederholt auf Up/Down
drücken, um die
Verzögerung bis zur
Abschaltzeit einzustellen
Zum Einschalten
(Wenn das Gerät
ausgeschaltet ist)
Timer-Taste drücken, um
die Timer-Funktion
einzuschalten
Wiederholt auf Up/Down
drücken, um die
Verzögerung bis zur
Einschaltzeit einzustellen
Timer abbrechen
Wiederholt auf Up/Down drücken, bis die LED '00' anzeigt.
Anmerkung: Durch Drücken der POWER-Taste wird auch die
Timer-Einstellung beendet
4.2.4 AUTOMATISCHES ABTAUEN
Bei niedrigen Raumtemperaturen kann sich während des Betriebs Eis am Verdampfer bilden. Das
Gerät beginnt automatisch mit der Abtauung und die POWER-LED blinkt. Die Abtaufunktion wird
wie folgt gesteuert:
Je nach Umgebungsbedingungen kann dieser Vorgang bis zu 30 Minuten dauern.
4.2.5 STEUERUNG MITTELS TUYA APP (Optional nur für die Funktionseinheit MZKA1000))
Die Nutzung erfolgt nach gesonderter Lizenzvereinbarung mit dem Entwickler. Dies Erfordert ein
Gerät, das die App ausführen kann und Bluetooth 4.0 unterstützt, sowie eine Internetverbindung
über 2,4-GHz- oder 5-GHz-WLAN oder über mobile Daten. Um zu erfahren, ob die App kompatibel
ist, suchen Sie bitte im iOS App Store oder im Google Play Store nach „TUYA“. Es können die
Standardtarife für Daten- und Nachrichtendienste gelten.
Die Wortmarke Bluetooth® und die Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc.
und jede Verwendung dieser Warenzeichen von DEUBA erfolgt unter einer Lizenzvereinbarung.

14
www.DEUBAXXL.de
Vorbereitung:
Laden Sie die Tuya Smart life App aus dem Playstore
Halten Sie das WLAN Passwort bereit
Smartphone/ Tablet und Klimagerät müssen sich in Reichweite des verwendeten WLANs
befinden
Starten Sie die App und registrieren Sie sich.
Koppeln:
Starten Sie die App
Wählen Sie „Gerät hinzufügen“
Wählen Sie „Manuell“- „Großes Haushaltsgerät“- „Air Conditioner“
Geben Sie das WLAN Passwort ein
Stecken Sie das Klimagerät in die Netzsteckdose
Bestätigen Sie, dass die Anzeige schnell blinkt. (wegen den verwendeten Moduls, kann
es langsam blinken. Bestätigen Sie trotzdem)
Tippen Sie auf Weiter
Gerät wird automatisch erkannt
Entkoppeln:
Falls Sie das Gerät in einem anderen WLAN betreiben möchten.
Löschen Sie das Geräte aus der Liste in der App
Drücken Sie Timer >3 Sekunden
Ziehen Sie den Netzstecker
Falls die Kopplung nicht klappt:
Stellen Sie sicher, daß das WLAN im 2,5 GHz Bereich arbeitet
Ziehen Sie den Stecker des Klimageräts
Warten Sie 30 Sekunden
Stecken Sie das Klimagerät wieder ein
Drücken Sie die Timer Taste >3 Sekunden
4.2.6 SCHUTZ VOR ÜBERLASTUNG
Im Falle eines Stromausfalls ist zum Schutz des Kompressors eine 3-minütige Verzögerung bis zum
Neustart des Kompressors vorgesehen.
4.3 ENTWÄSSERUNG
SELBSTTÄTIGES VERDAMPFUNGSSYSTEM
Das selbsttätige Verdampfungssystem nutzt das aufgefangene Kondenswasser zum Kühlen der
Kondensatorschlangen für eine effizientere Leistung. Es ist nicht nötig, den Entwässerungsbehälter
im Kühlbetrieb zu entleeren, mit Ausnahme von Trocknungsbetrieb und bei Bedingungen unter
hoher Luftfeuchtigkeit. Das Kondenswasser verdampft am Kondensator und wird durch den
Abluftschlauch abgeführt.

15
www.DEUBAXXL.de
Für den Dauerbetrieb oder den unbeaufsichtigten Betrieb im Trocknungs- und Heizbetrieb muss
der angeschlossene Ablassschlauch an das Gerät angeschlossen werden. Das Kondenswasser kann
automatisch durch das Schwerkraftprinzip in einen Eimer oder Abfluss geleitet werden.
Das Gerät ausschalten.

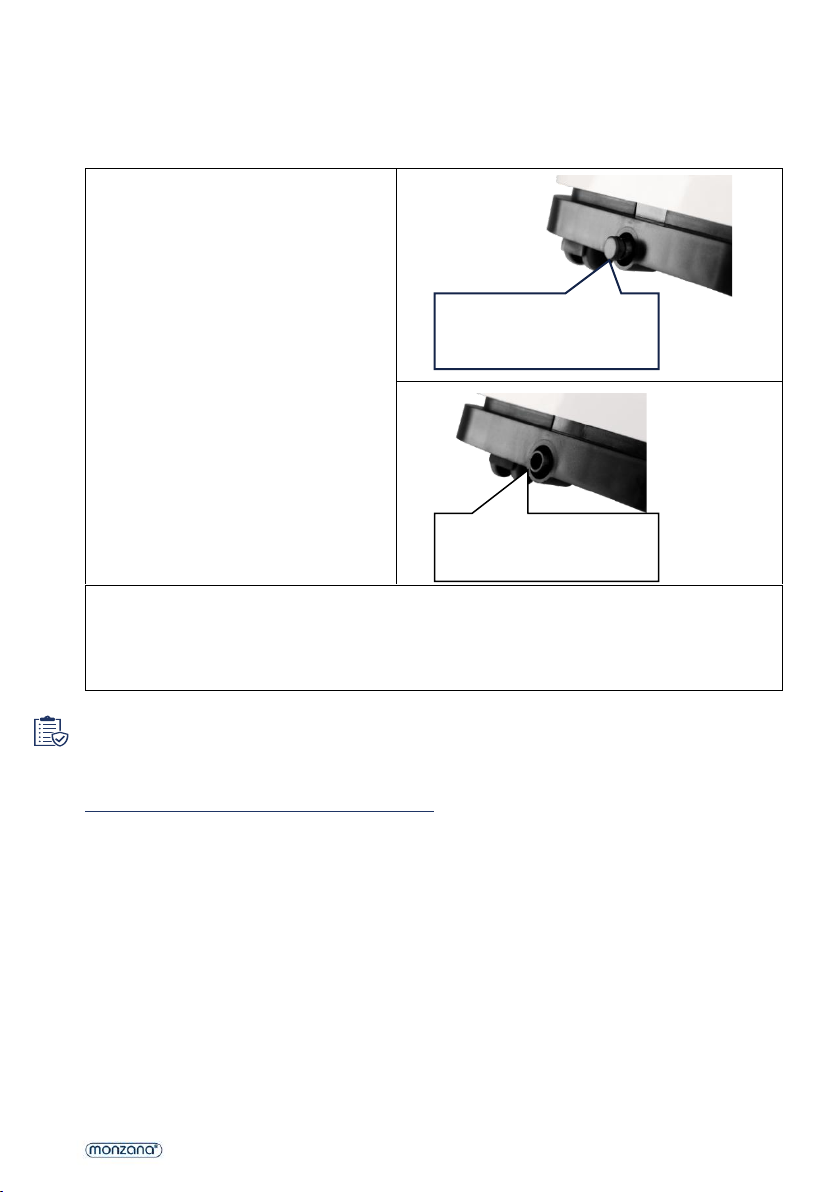

Den Stecker der Auslassöffnung für
das Wasser entfernen und
aufbewahren.
Den Ablaufschlauch ordnungsgemäß
anschließen und sicherstellen, dass er
nicht geknickt und frei von
Hindernissen ist.
Den Schlauchauslass über einen
Abfluss oder Eimer legen und
sicherstellen, dass das Wasser
ungehindert aus dem Gerät abfließen
kann.
Das Schlauchende darf nicht in
Wasser eingetaucht werden.
Um das Verschütten von Wasser zu vermeiden:
Da der Unterdruck der Ablaufwanne für Kondensat groß ist, verlegen Sie den
Ablaufschlauch nach unten zum Boden hin. Der Neigungsgrad sollte 20 Grad überschreiten.
Den Schlauch gerade ausrichten, um einen Siphon zu vermeiden.
5. REINIGUNG- UND PFLEGEHINWEISE
5.1 REINIGUNG UND PFLEGE

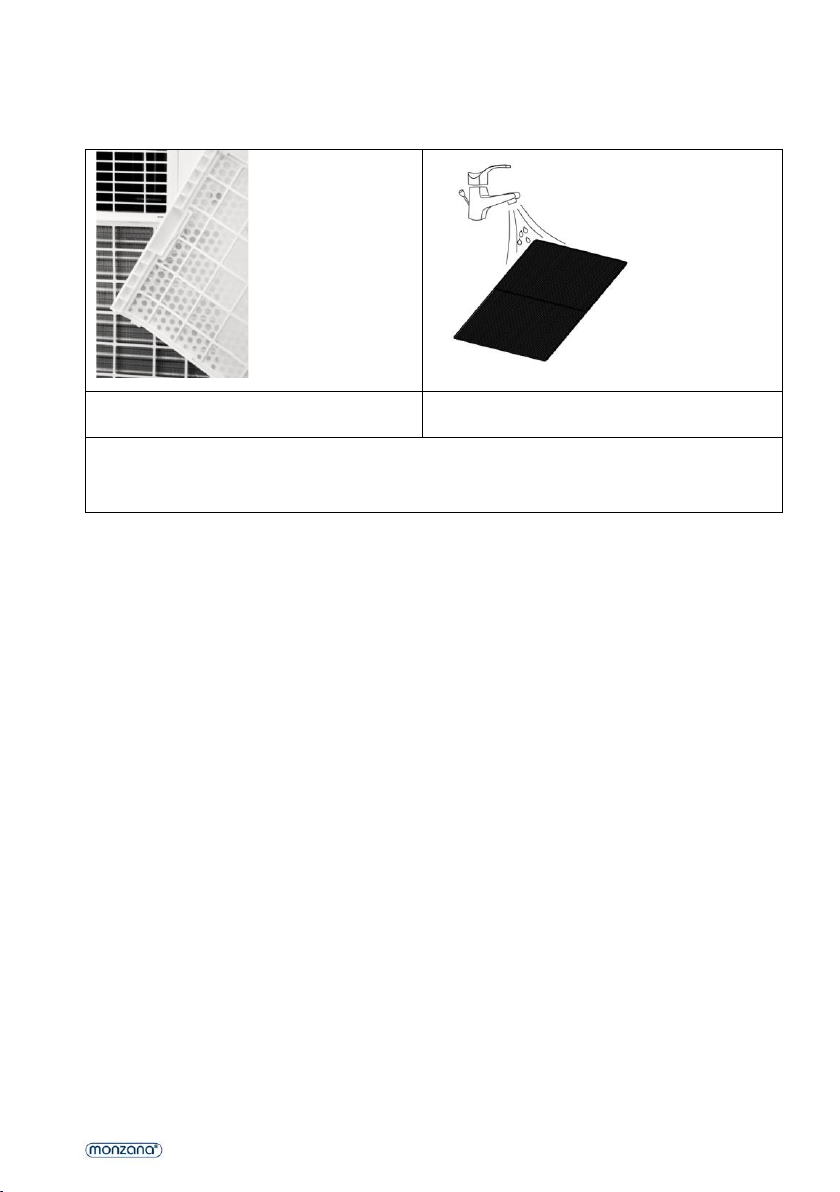

Reinigung des Luftfilters (alle zwei wochen)
Staub lagert sich auf dem Filter ab und schränkt die Luftzirkulation ein. Die eingeschränkte
Luftzirkulation reduziert die Effizienz des Systems und kann bei Verstopfung zu Schäden an der
Anlage führen.
Der Luftfilter muss regelmäßig gereinigt werden. Der Luftfilter kann zur einfachen Reinigung
herausgenommen werden. Verwenden Sie das Gerät nicht ohne Luftfilter, da sonst der Verdampfer
verunreinigt werden kann.
Schalten Sie das Gerät aus.
Ziehen Sie den Netzstecker
Entfernen Sie das Filtersieb aus dem Gerät.
Verwenden Sie einen Staubsauger, um Staub aus dem Filter zu saugen.
Drehen Sie den Filter um und spülen Sie den Luftfilter unter fließendem Wasser aus. Lassen Sie
das Wasser in entgegengesetzter Richtung des Luftstroms durch den Filter laufen. Legen Sie
Schlauch für
durchgehenden Abfluss
Die Gummidichtungskappe
entfernen

16
www.DEUBAXXL.de
den Filter beiseite und lassen Sie ihn vollständig an der Luft trocknen, bevor Sie ihn wieder
einbauen.
Abb. 1. Das Gerät ausschalten und die beiden
Luftfilter entfernen.
Abb. 2. Den Luftfilter unter fließendem Wasser
spülen
Warnung!
Die Oberfläche des Verdampfers darf nicht mit bloßen Händen berührt werden, da dies zu
Beschädigungen der Lamellen und Verletzungen führen kann.
6. AUßERBETRIEBNAHME
6.1 LAGERUNG
Langzeitlagerung - Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird, ist es sinnvoll,
es zu reinigen und vollständig zu trocknen. Lagern Sie das Gerät gemäß den folgenden Schritten:
Den Stecker aus der Steckdose entfernen. Entfernen Sie den Abluftschlauch und das mit dem
Gerät gelagerte Fenstersatzteil.
Das restliche Wasser aus dem Gerät ablassen.
Den Filter reinigen und vollständig trocknen lassen.
Den Filter wieder einsetzen
Das Gerät muss bei der Lagerung aufrecht stehen.
Die Maschine in belüftetem, trockenem, nicht korrosiver Umgebungund an einem sicheren Ort
in Innenräumen aufbewahren.
ACHTUNG:
Der Verdampfer im Inneren der Anlage muss vor dem Verpacken getrocknet werden, um
Beschädigungen der Bauteile und Formen zu vermeiden. Das Gerät vom Netz trennen und an
einem trockenen, offenen Ort für mehrere Tage zum Trocknen aufstellen. Eine andere Möglichkeit,
die Anlage zu trocknen, besteht darin, die Maschine einzuschalten, sie auf einen windschwachen
Lüftungsmodus einzustellen und diesen Zustand beizubehalten, bis das Abflussrohr trocken wird,

17
www.DEUBAXXL.de
um das Innere des Gehäuses in einem trockenen Zustand zu halten und Schimmelbildung zu
verhindern.
6.2 TRANSPORT
1. Vor Inbetriebnahme MIND. 12 STUNDEN aufrecht und stillstehen lassen! Das schützt den
Kompressor, verlängert die Lebensdauer erheblich und verhindert so einen Verlust der
Kühlleistung.
2. Das Klimageärt muss immer BESONDERS VORSICHTIG auf den Boden gestellt werden!
Ansonsten können Risse in der Bodenplatte und der Kondensatwanne enstehen, was dazu führt,
dass Kondenswasser auf den Boden tropft.
Für Schäden, die durch unsachgemäßen Gebraucht entsehen, übernehmen wir KEINE
GEWÄHRLEISTUNG!
6.3 FEHLERBESEITIGUNG
Problem
Überprüfung
Lösung
Das Gerät
funktioniert nicht
Überprüfen, ob der Stromanschluss
ordnungsgemäß angeschlossen ist
Das Stromkabel richtig in die
Wandsteckdose einführen.
Leuchtet die Wasserstandanzeige?
Die Auffangwanne entleeren.
Raumtemperatur kontrollieren
Die Betriebstemperatur beträgt
5-35℃.
Das Gerät
funktioniert mit
begrenzter Leistung
Den Luftfilter auf Verschmutzung
prüfen
Luftfilter bei Bedarf reinigen
Überprüfen, ob der Lüftungskanal
verstopft ist
Das Hindernis beseitigen
Überprüfen Sie, ob die Zimmertür
oder das Fenster geöffnet ist
Tür und Fenster geschlossen
halten
Überprüfen, ob die gewünschte
Betriebsart gewählt und die
Temperatur richtig eingestellt ist.
Den Modus und die
Temperatur auf den richtigen
Sollwert gemäß dem Handbuch
einstellen.
Der Abluftschlauch wurde gelöst
Sicherstellen, dass der
Abluftschlauch sicher befestigt
ist.
Wasserleck
Beim Bewegen der Anlage, kann es
zu einem Überlauf kommen.
Den Wassertank vor dem
Transport entleeren
Sicherstellen, ob der Ablassschlauch
abgeknickt oder gebogen ist.
Schlauch gerade ausrichten.
Exzessive
Lärmbelastung
Überprüfen Sie, ob die Anlage
ordnungsgemäß aufgestellt ist
Das Gerät auf einen
horizontalen und festen
Untergrund stellen
Überprüfen Sie, ob lose, vibrierende
Teile vorhanden sind
Die Teile sichern und
befestigen

18
www.DEUBAXXL.de
Die Geräusche klingen wie
fließendes Wasser
Geräusche entstehen durch
strömendes Kältemittel. Das ist
normal.
Fehlercodes
E0
Übertragungsfehler zwischen
Haupt-PCB und Display-PCB.
Anschluss überprüfen oder
ersetzen (nur durch
Fachpersonal)
E1
Defekte am Sensor für
Raumtemperatur
Temperatursensor reinigen
oder austauschen (nur durch
Fachpersonal)
E2
Störungen des
Spulentemperatursensors
Anschluss prüfen oder
austauschen. Den
Temperatursensor reinigen
oder austauschen (nur durch
Fachpersonal)
Ft
Warnung bei hohem
Kondenswasserstand
Die Auffangwanne durch
Entfernen des Gummistopfens
entleeren.
7. TECHNISCHE DATEN
Modell
MZKA780
MZKA1000
Kühlleistung
2,1kW
2,6kW
Entfeuchtungsleisung
19,2l/24h
24l/24h
Betriebstemperatur
16-32
16-32
Einstellbereich Temperatur
16-32
16-32
Max. Luftvolumenstrom
360m3/h
360m3/h
Netzanschluss
220-240V/50Hz
220-240V/50Hz
Nennstrom
3,5A
4,5A
Leistungsaufnahme
Kühlbetrieb
780
1003
Leistungsaufnahme
Heizung
x
834
Schnalldruckpegel max.
≤65dB(A)
≤65dB(A)
Kältemittel
R290
R290
Max. Kältemittelfüllmenge
140
180
Abmessungen LxBxH
34x35,4x70
34x35,4x70
Gewicht
20,5
24
Batterien Fernbedienung
2xAAA
2xAAA
Min. Raumgröße
>7m²
>9m²

19
www.DEUBAXXL.de
8. WARTUNG DURCH FACHPERSONAL
8.1 Überprüfungen der Umgebung
Vor Beginn jeglicher Eingriffe an Systemen, die brennbare Kältemittel enthalten, müssen
Sicherheitsprüfungen durchgeführt werden, um sicherzustellen, dass das Brandrisiko so gering wie
möglich gehalten wird. Bei Reparaturen an der Kälteanlage sind vor der Durchführung von Arbeiten
an der Anlage die folgenden Vorsichtsmaßnahmen zu beachten.
8.2 Arbeitsablauf
Die Arbeit wird in kontrollierter Weise durchgeführt, um das Risiko des Vorhandenseins
entflammbarer Gase oder sonstiger Dämpfe während der Durchführung der Arbeit zu minimieren.
8.3 Allgemeiner Arbeitsbereich
Das gesamte Wartungspersonal und andere im örtlichen Bereich tätige Personen müssen über den
Ablauf der ausgeführten Aufgaben instruiert werden. Das Arbeiten in engen Räumen ist zu
vermeiden. Der Arbeitsbereich muss abgegrenzt werden. Es muss sichergestellt werden, dass die
Arbeitsbedingungen innerhalb dieses Bereichs durch Überprüfung brennbarer Materialien
abgesichert wurden.
8.4 Prüfung auf das Vorhandensein von Kältemittel
Vor und während der Arbeit muss der Bereich mit einem geeigneten Kältemitteldetektor überprüft
werden, um sicherzustellen, dass sich der Techniker über die potentiell entflammbare Beschaffenheit
des Bereichs im Klaren ist. Stellen Sie sicher, dass die verwendete Ausrüstung zur Lecksuche für die
Verwendung von brennbaren Kältemitteln geeignet ist, d.h. dass sie keine Funkenbildung aufweist,
ordnungsgemäß abgedichtet oder betriebssicher ist.
8.5 Verfügbarkeit eines Feuerlöschers
Für den Fall, dass an der Kühlanlage oder damit verbundenen Teilen heiße Arbeiten durchgeführt
werden sollen, müssen geeignete Feuerlöscher zur Verfügung stehen. Stellen Sie neben dem
Ladebereich einen Trockenpulver- oder CO2-Feuerlöscher bereit.
8.6 Keine Zündquelle
Niemand, der Arbeiten im Zusammenhang mit einem Kühlsystem ausführt, bei denen
Rohrleitungen, die ein entzündbares Kältemittel enthalten oder enthalten haben, freigelegt werden,
darf Zündquellen so verwenden, dass sie zu einer Brand- oder Explosionsgefahr führen können.
Alle möglichen Zündquellen, einschließlich Zigarettenrauch, müssen in ausreichendem Abstand
vom Ort der Installation, Reparatur, Entfernung und Entsorgung gehalten werden, wobei
möglicherweise entflammbares Kältemittel in den umgebenden Raum freigesetzt werden kann. Vor
der Durchführung der Arbeiten muss der Bereich um das Gerät herum inspiziert werden, um
sicherzustellen, dass keine Brand- oder Entzündungsgefahr besteht. Rauchverbotsschilder müssen
aufgestellt werden.
8.7 Belüfteter Raum
Stellen Sie sicher, dass der betreffende Bereich im Freien liegt bzw. ausreichend belüftet ist, bevor
Sie das System betreten oder heiße Arbeiten ausführen. Während der Arbeit muss eine
