Mopar 82210888xx User manual

INSTALLATIONINSTRUCTIONS
82210888xx
82210891xx
1032697
REV.A
10/07
Dealer Installed Factory
Remote Start Components
K6860221
Table of Contents
• Hood Switch Wiring Harness Installation
• Feature Turn On (XBM)
Technical Support - Wire Harness Only
For Authorized Dealers - (800) 34-MOPAR
Hours: 9:00 a.m. - 6:00 p.m. EST Monday thru Friday
10:00 a.m. - 2:00 p.m. EST Saturday
Technical Support - StarSCAN Programming, Installation
of: WCM, Keys, Antenna and Hood Switch Only
For Authorized Dealers - (800) 850-STAR
2008 ChryslerAspen (HG)

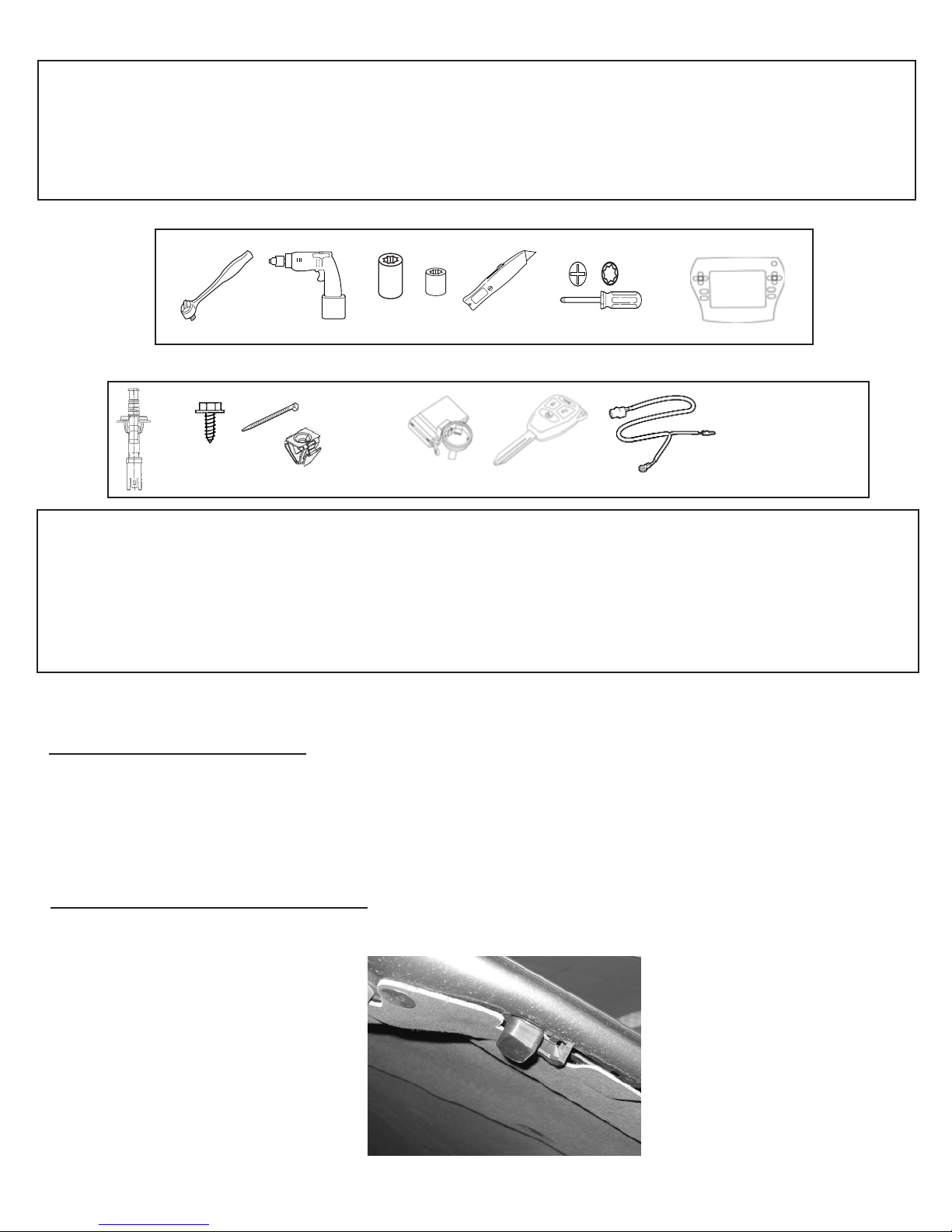

TOOLSREQUIRED
10mm 1/4”
T-
20
KITCONTENTS
Installation Procedure:
Hood Striker Plate Installation
1. Attach Striker to vehicle hood as shown.
VEHICLE PREPARATION
1. Lower one or more of the passenger windows so the keys do not get locked in the
vehicle.
2. Disconnect and isolate the negative battery cable. The battery will need to be
re-connected before programming.
3. Locate and cut provided new keys prior to remote start installation.
1X 2X 12X
2X 1X 1X
2X 1X
OVERVIEW
This instructional manual will discuss the installation of the hood switch harness & XBM
(Remote Start) turn-on. Other steps will include replacement procedure of the WCM,
antenna installation, hood switch installation, and uploading of vehicle configuration from
Dealer Connect. Refer to the vehicle Service Manual for specific installation procedures
for all components except the hood switch harness, which is covered here in detail.
Hood Switch Installation
1. Refer to the vehicle Service Manual section 8 Electrical/
Vehicle Theft Security/HoodAjar Switch/Installation - for
Hood Switch installation.
1X
2 of 11

Hood Switch Harness Installation
1. Access the bottom of the TIPM
a. Access the connectors at the bottom of the
TIPM by releasing the (3) locking tabs in the
corners of the TIPM and lift upwards.
2. Routing and connection of the hood
switch harness
a. Route the hood switch harness connector
through the opening in the fender, next to the
factory harness.
Hood Switch Harness Factory Harness
LockingTabs
Disconnect Ground From Battery
1. Remove ground from battery
a. Using a 10mm socket remove the negative battery cable.
3 of 11

Access Panel
b. Using the access panel in the wheel well lining,
route the hood switch connector up through the
opening pictured in the next step.
c. Attach the hood switch to the connector and push into
the opening until properly seated.
4 of 11

Factory Ground
TIPM Mounting
Bracket
Violet/Lt. Blue Wire
TIPM Mounting
Bracket
d. Route the ground wire underneath the TIPM mounting bracket
to the factory ground lug located at the rear of the driver’s side
fender.
e. Using a 10 mm socket, remove the factory ground lug.
f. Insert the hood pin switch ground ring terminal over the
10 mm bolt and reinstall into the fender.
g. Route the remaining Violet/White wire from the hood
switch harness underneath the TIPM mounting bracket and
upwards towards the “I” connector.
5 of 11

j. Remove the “Secondary Lock” on the front of
the connector.
Locking Tabs
(2 on each side)
h. Remove the “I” connector from the TIPM.
i. Disengage the (4) locking tabs on the side of
the connector, to gain access to the wires un-
derneath.
Secondary Lock
“I” Connector
IPM
6 of 11

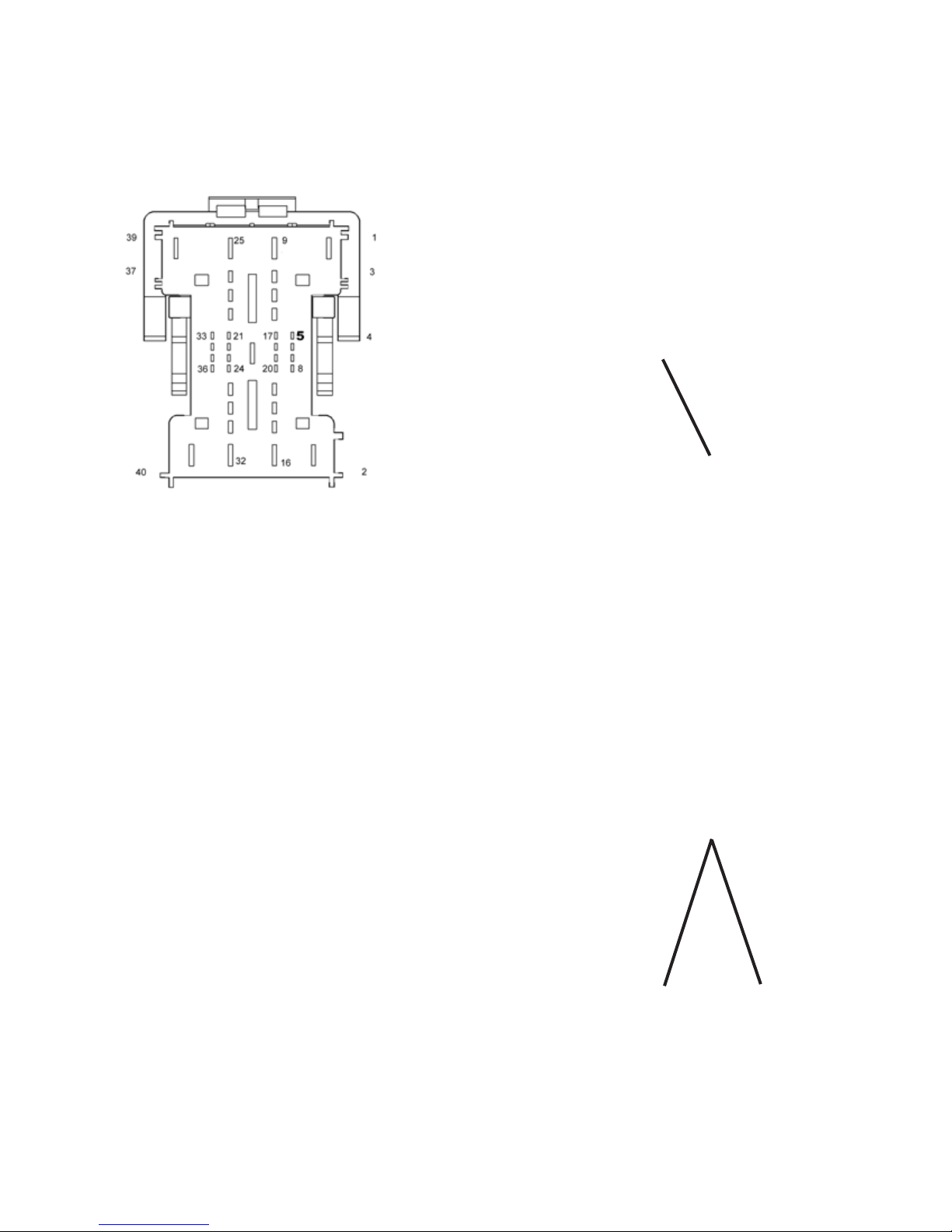

k. Insert the Violet/White wire from the hood switch
harness into cavity # 5 (G70 circuit).
Note: Reference picture for proper
terminal orientation.
l. Reinsert the “Secondary Lock” into the face
of the connector.
m. Reinstall the plastic cover of the rear of the
connector, by engaging the (4) locking tabs.
Secondary Lock
Locking Tabs
(2 on each side)
Wire Side View
7 of 11

Wire Tie
n. Secure the Violet/White wire to the factory harness using
supplied wire tie.
o. Resecure the “I” connector into the TIPM.
Locking Tabs
3. Resecure the TIPM
a. Resecure the TIPM on the TIPM mounting
bracket by re-engaging the (3) locking tabs.
WCM Replacement
** Orginal WCM must be removed and the new WCM must be installed **
1. Refer to the vehicle Service Manual section 8 Electrical/
Starting/Remote StartAntenna Module/ Installation - for
WCM replacement.
8 of 11

Update Vehicle Configuration
1.Vehicle Vin must be updated with the sales code of the added accessory in order to enable system
functionality. Using the DealerCONNECT website and a StarSCAN diagnostic tool, complete the
following procedure:
a. Log on to https://dealerconnect.chrysler.com
Reconnect Ground to Battery
1. Reconnect ground to battery
a. Using a 10 mm socket reattach the negative battery
cable.
WCM Replacement Procedure using StarSCAN tool
1. Refer to vehicle Service Manual section 8 Electrical/VehicalTheft Security/ Standard
Procedure/SKIS INITIALIZATION.
1. Refer to the vehicle Service Manual section 8 Electrical/ Start-
ing/Remote StartAntenna Module/Installation - for antenna instal-
lation.

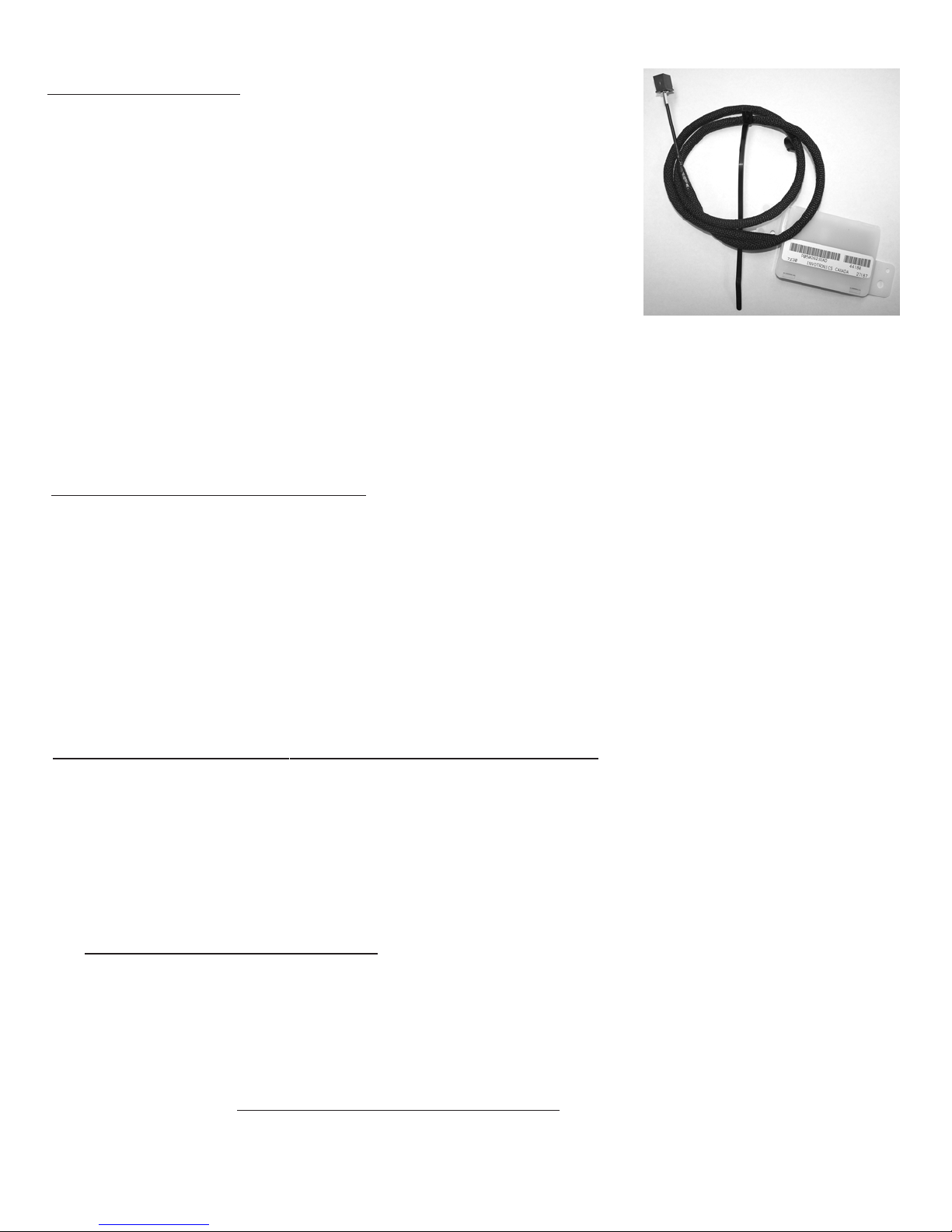

Antenna Installation
9 of 11

b. In the “Vehicle Option” screen under the “Global Claims System” category in the “Service” tab,
enter vehicle VIN and add sales code(s) noted below as a “Dealer Installed Option”.
XBM (REMOTE START)
c. Confirm that the new sales code has been sucessfully added to the VIN.
d. With the StarSCAN diagnostic tool connected to both the internet (via Ethernet port or wire-
less connection) and the vehicle, perform the following steps from the Initial Start Up Screen:
1. Press --------- VEHICLE PREPARATION
2. Toggle Down and Highlight --- RESTORE VEHICLE
CONFIGURATION
3. Press -------- START
4. Press ------- NEXT
8. Press ----- OK
9. Enter user ID, password and dealer code using On-Screen
keyboard and press ----- OK
10. Wait for vehicle configuration data to be downloaded and
press ----- NEXT
11. Press ----- NEXT
12. Confirm that vehicle configuration has been programmed
sucessfully
13. Note On-Screen instructions and press ----- FINISH
5. If necessary, select proper vehicle line and model year and
press ----- NEXT
6. Confirm correct selection and press ----- NEXT
7. Enter vehicle VIN using On-Screen keyboard or confirm that
auto-filled VIN plate and press ----- NEXT
10 of 11

Validation Process
1. Press ----- ECU VIEW
2. Toggle down and highlight ----- TIPMCGW CENTRAL
GATEWAY
3. Press ----- MORE OPTIONS
4. Press ----- ECU DETAILS
5. Press ----- CONFIG INFO
6. Toggle down, verify:
Name Value
REMOTE START PRESENT SET
Remote Start Disable Override Procedure
1. With the StarSCAN diagnostic tool connected to both the internet (via Ethernet
port or wireless connection) and the vehicle, perform the following steps from the
Initial Start Up Screen:
a. Press ------------------- ECU VIEW
b. Toggle Down and Highlight --- FCMCGW
c. Press ------------------ MISC FUNCTIONS
d. Toggle Down and Highlight REMOTE START OVERRIDE
e. Press ----------------- NEXT
f. Press ----------------- DISABLE
Program All Keys to Vehicle
1. Refer to the vehicle Service Manual for SKREEM key programming
procedure.
Clear All DTC’s
1. Use the StarSCAN to clear all DTC’s
11 of 11

INSTRUCTIONSD’INSTALLATION
82210888xx
82210891xx
1032697
RÉV.A
10/07
Des composants de démarrage distant
d’usine installés par le concessionnaire
K6860221
Table des matières
• Installation du faisceau de câblage du commutateur du capot
• Fonction de démarrage à distance (XBM)
Assistance technique - Faisceau de câble seulement
Pour les concessionnaires agréés - (800) 34-MOPAR
Heures d’ouverture : 9:00 à 18:00. Heure normale de l’Est du lundi au vendredi
10h:00 à 14h:00 Heure normale de l’Est samedi
Assistance technique - Programmation StarSCAN, Installation des
éléments suivants : module de contrôle des fenêtres, clés, antennes
et commutateur du capot seulement
Pour les concessionnaires agréés - (800) 850-STAR
ChryslerAspen (HG) 2008

OUTILS NÉCESSAIRES
10mm 1/4”
T-
20
CONTENUDUCOFFRET
Installation:
Installation de la plaque de butée du capot
1. Fixez la butée au capot du véhicule comme indiqué.
PRÉPARATION DU VÉHICULE
1. Abaissez une ou plusieurs fenêtres du véhicule afin que les clés ne restent pas bloquées à l’intérieur.
2. Débranchez et isolez le câble négatif de la batterie. Vous devez reconnecter la batterie avant de
procéder à la programmation.
3. Repérez et coupez les nouvelles clés fournies avant l’installation de démarrage à distance.
1X 2X 12X
2X 1X 1X
2X 1X
VUE D’ENSEMBLE
Ce manuel d’instructions donne les explications nécessaires sur l’installation du faisceau du
commutateur du capot et du démarrage XBM (démarrage à distance). Les autres étapes comprennent
également la procédure de remplacement du module de contrôle des fenêtres, l’installation de l’antenne,
l’installation du commutateur de capot et l’envoi de la configuration du véhicule à partir de la connexion
du concessionnaire. Consultez le manuel de réparation/entretien pour les procédures d’installation
spécifiques pour tous les composants, à l’exception du faisceau du commutateur du capot qui est
couvert en détail dans ce document.
Installation du commutateur du capot
1. Consultez le manuel de réparation/entretien du véhicule
section 8 Électricité/Anti-vol de sécurité du véhicule/
Commutateur de capot ouvert/ Installation - pour
l’installation du commutateur du capot.
1X
2 / 11

Installation du faisceau de câblage du
commutateur du capot
1. Accès au bas du module
d’alimentation totalement
intégré (TIPM)
a. Accédez aux connecteurs situés
au bas du module d’alimentation
totalement intégré (TIPM) en
relâchant les (3) languettes de
verrouillage dans les coins du
TIPM et en soulevant.
2. Acheminement et raccordement
au faisceau du commutateur
du capot
a. Acheminez le connecteur du
faisceau du commutateur du
capot par l’ouverture dans l’aile,
proche du faisceau d’usine.
Faisceau de commutateur du capot Faisceau d’usine
Languettes de verrouillage
Débranchez la terre de la batterie
1. Retirez la terre de la batterie
a. En utilisant un raccord de 10 mm,
retirez le câble négatif de la batterie.
3 / 11

Panneau d’accès
b. En utilisant le panneau d’accès du
revêtement du passage de roue,
acheminez le connecteur du
commutateur du capot jusqu’à
l’ouverture montrée à l’étape
suivante.
c. Fixez le commutateur du capot au
connecteur et poussez dans l’ouverture
jusqu’à ce qu’il soit bien en place.
4 / 11

Mise à la terre
d’usine
Support de montage pour
module d’alimentation
totalement intégré
Fil violet/bleu clair
Support de montage
pour module
d’alimentation
totalement intégré
d. Acheminez le fil de mise à la terre sous le
support de montage du TIPM jusqu’à la patte de
mise à la terre située à l’arrière de l’aile côté
conducteur.
e. En utilisant un raccord de 10 mm, retirez la patte
de mise à la terre.
f. Insérez la borne de la bague de terre du
commutateur de la broche du capot sur le
boulon de 10 mm et réinstallez dans l’aile.
g. Acheminez le fil violet/blanc restant à partir du
faisceau du commutateur du capot sous le
support de montage du TIPM en l’orientant
verticalement vers le connecteur en « I ».
5 / 11

j. Retirez le « verrouillage
secondaire » sur l’avant
du connecteur.
Languettes de
verrouillage
(2 de chaque côté)
h. Retirez le connecteur en « I »
du TIPM.
i. Désengagez les (4) languettes de
verrouillage côté connecteur, pour avoir
accès aux fils situés en dessous.
Verrouillage secondaire
Connecteur
en « I »
Module
d’alimentation
intégré
6 / 11

k. Insérez le fil violet/blanc à partir du faisceau
du commutateur du capot dans la cavité 5
(circuit G70).
Remarque : Voir l’image pour déterminer
l’orientation correcte de la borne.
l. Réinsérez le « verrouillage secondaire »
dans l’avant du connecteur.
m.Remontez le couvercle en plastique à
l’arrière du connecteur, en engageant
les (4) languettes de verrouillage.
Verrouillage secondaire
Languettes de verrouillage
(2 de chaque côté)
Vue latérale du fil
7 / 11

Ligature de fil
n. Fixez le fil violet/blanc au faisceau d’usine en utilisant
la ligature de fil fournie.
o. Refixez le connecteur en « I » dans le module
d’alimentation totalement intégré (TIPM).
Languettes de verrouillage
3. Refixez le module d’alimentation
totalement intégré
a. Refixez le TIPM sur son support de
montage en réengageant les (3)
languettes de verrouillage.
Remplacement du module de contrôle des fenêtres
** Le module de contrôle des fenêtres d’origine doit être retiré pour
installer le nouveau module de contrôle des fenêtres **
1. Consultez le manuel de réparation/entretien du
véhicule section 8 Électricité/Démarrage/Module
à antenne de démarrage à distance/Installation -
pour le remplacement du module de contrôle
des fenêtres.
8 / 11

Mise à jour de la configuration du véhicule
1. Le numéro d’identification du véhicule doit être mis à jour avec le code de vente de
l’accessoire ajouté afin d’activer la fonctionnalité du système. En utilisant le site
Web du concessionnaire DealerCONNECT et un outil de diagnostic StarSCAN,
procédez comme suit :
a. Connectez-vous à https://dealerconnect.chrysler.com
Reconnectez la terre à la batterie
1. Reconnectez la terre à la batterie
a. En utilisant un raccord de 10 mm, attachez le
câble négatif de la batterie.
Remplacement du module de contrôle des fenêtres en utilisant un outil StarSCAN
1. Consultez le manuel de réparation/entretien du véhicule section 8
Électricité/Anti-vol de sécurité du véhicule/Procédures standard/
INITIALISATION de SKIS.
1. Consultez le manuel de réparation/entretien du véhicule
section 8 Électricité/Démarrage/Module à antenne de
démarrage à distance/Installation - pour l’installation
de l’antenne.
l’installation de l’antenne
9 / 11
