Mopar 82211019xx Jeep Commander (XK) 2008 User manual

1032625
REV.A
2/08
K6860289
2008 Jeep Commander (XK)
Table of Contents
• Hood Switch Wiring Harness Installation
• Feature Turn On (XBM)
Dealer Installed Factory Remote
Start Components
Technical Support - Wire Harness Only
ForAuthorized Dealers - (800) 34-MOPAR
Hours: 9:00 a.m. - 6:00 p.m. EST Monday thru Friday
10:00 a.m. - 2:00 p.m. EST Saturday
Technical Support - StarSCAN Programming, Installation of:
WIN, Keys, Antenna and Hood Switch Only
For Authorized Dealers - (800) 850-STAR
82211019xx
INSTALLATIONINSTRUCTIONS
** StarSCAN cable CH9404D must be used for this application **

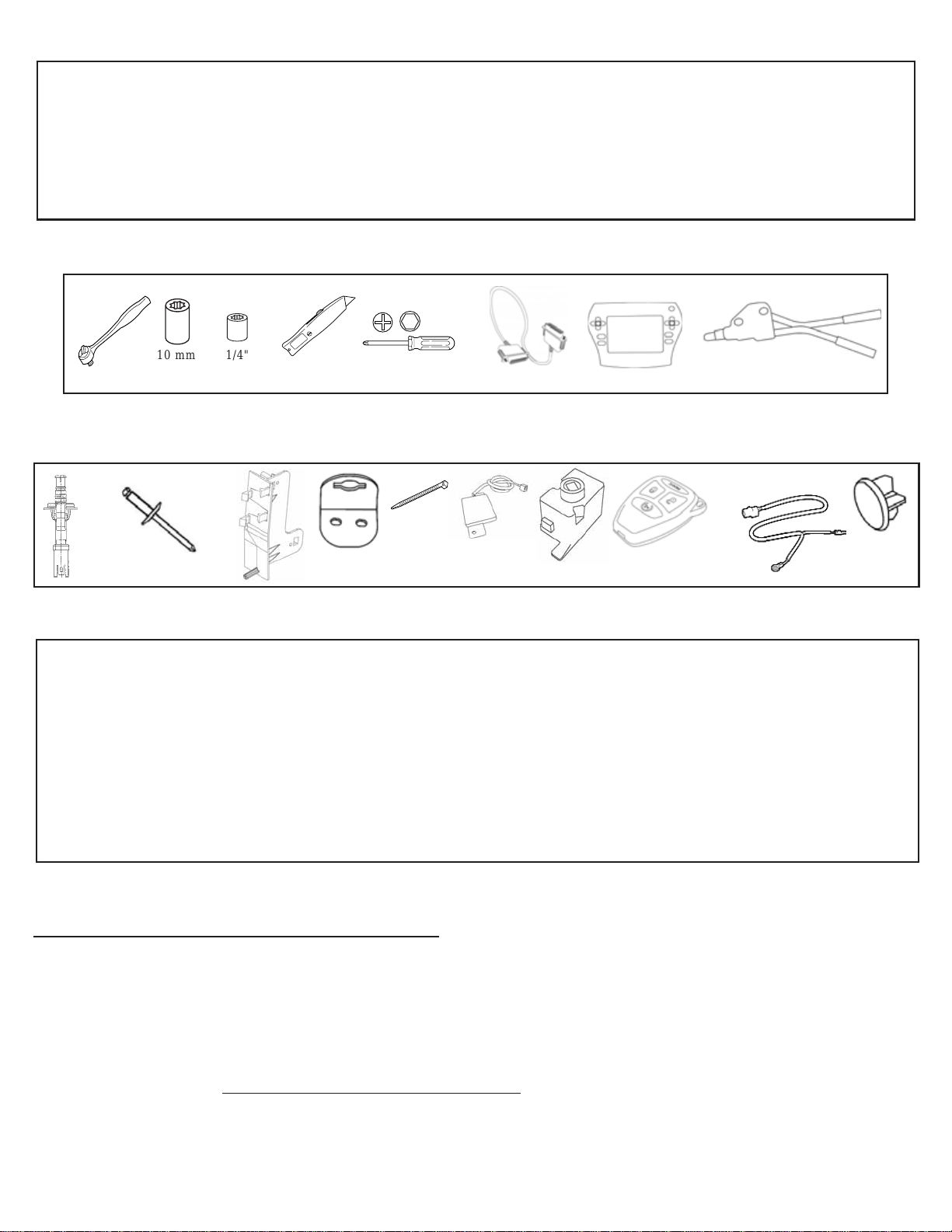

TOOLSREQUIRED
10mm 1/4”
KITCONTENTS
VEHICLE PREPARATION
1. Lower one or more of the passenger windows so the keys do not get locked in the vehicle.
2. Disconnect and isolate the negative battery cable. The battery will need to be re-connected before
programming.
3. Disassemble and remove keys from old transmitters, install into provided new
transmitters.
1X 12X
1X 1X 1X
OVERVIEW
This instructional manual will discuss the installation of the hood switch harness & XBM (Remote
Start) turn-on. Other steps will include replacement procedure of the WIN, antenna installation, hood
switch installation, and uploading of vehicle configuration from Dealer Connect. Refer to the vehicle
Service Manual for specific installation procedures for all components except the hood switch har-
ness, which is covered here in detail.
2 of 10
2X
1X
1X
2X
StarSCAN Cable CH9404D
Update Vehicle Configuration
1.Vehicle Vin must be updated with the sales code of the added accessory in order to enable system
functionality. Using the DealerCONNECT website and a StarSCAN diagnostic tool, complete the
following procedure:
a. Log on to https://dealerconnect.chrysler.com
1X
5mmHe
x

8. Press ----- OK
9. Enter user ID, password and dealer code using On-Screen
keyboard and press ----- OK
10. Wait for vehicle configuration data to be downloaded and
press ----- NEXT
11. Press ----- NEXT
12. Confirm that vehicle configuration has been programmed
sucessfully
13. Note On-Screen instructions and press ----- FINISH
3 of 10
b. In the “Vehicle Option” screen under the “Global Claims System” category in the “Service” tab,
enter vehicle VIN and add sales code(s) noted below as a “Dealer Installed Option”.
XBM (REMOTE START)
c. Confirm that the new sales code has been sucessfully added to the VIN.
d. With the StarSCAN diagnostic tool connected to both the internet (via Ethernet port or wire-
less connection) and the vehicle, perform the following steps from the Initial Start Up Screen:
1. Press --------- VEHICLE PREPARATION
2. Toggle Down and Highlight --- RESTORE VEHICLE
CONFIGURATION
3. Press -------- START
4. Press ------- NEXT
5. If necessary, select proper vehicle line and model year and
press ----- NEXT
6. Confirm correct selection and press ----- NEXT
7. Enter vehicle VIN using On-Screen keyboard or confirm that
auto-filled VIN plate and press ----- NEXT

Installation Procedure:
Hood Switch Bracket Installation
1. Mount the hood switch bracket
a. Locate the hood switch mounting location, near the battery on
the driver’s side fender.
b. Using the provided rivits, secure the hood switch bracket to
the driver’s fender.
Note: Loosening or removal of the battery may be necessary.
Disconnect Ground From Battery
1. Remove ground from battery
a. Using a 10 mm socket, remove the negative battery cable.
Validation Process
1. Press ----- ECU VIEW
2. Toggle down and highlight ----- TIPM/FCMCGW CENTRAL
GATEWAY
3. Press ----- MORE OPTIONS
4. Press ----- ECU DETAILS
5. Press ----- CONFIG INFO
6. Toggle down, verify:
Name Value
REMOTE START PRESENT SET
4 of 10

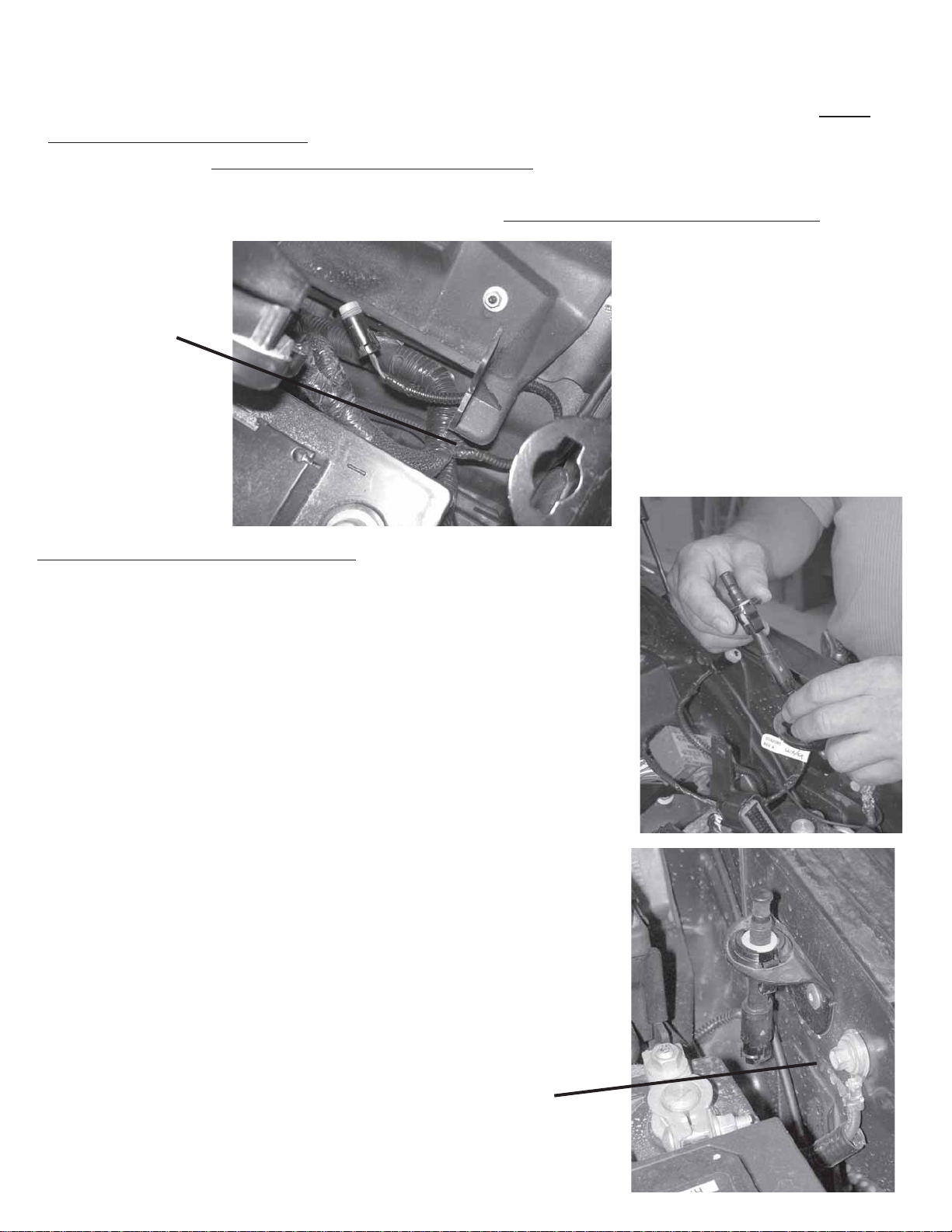

1. Routing of the hood switch harness.
a. Route the hood switch harness up through the mount-
ing bracket, located on the driver’s side fender.
b. Connect the hood switch to the harness and insert into
the mounting bracket until properly seated.
c. Using a 10mm socket, remove the factory grounding
lug located on the driver’s side fender, near the battery.
d. Install the hood switch harness ground terminal over
the bolt and reinstall back into the fender.
Hood Switch Harness Installation
GroundLocation
This vehicle may be equipped with a “Factory Installed” hood switch harness. This har-
ness may not be visible but will be secured to the factory harness located next to the bat-
tery, running under the IPM. If this harness is present, Refer to step “a” in the “Hood
Switch Harness Installation” section below and connect the hood pin switch as described,
then proceed to “Remote Start Antenna Installation” and continue with this instruction
manual. If this vehicle DOES NOT have a factory installed hood switch harness (one is
supplied in the kit), proceed with the complete “Hood Switch Harness Installation” proce-
dure.
FactoryHarness
Location
5 of 10

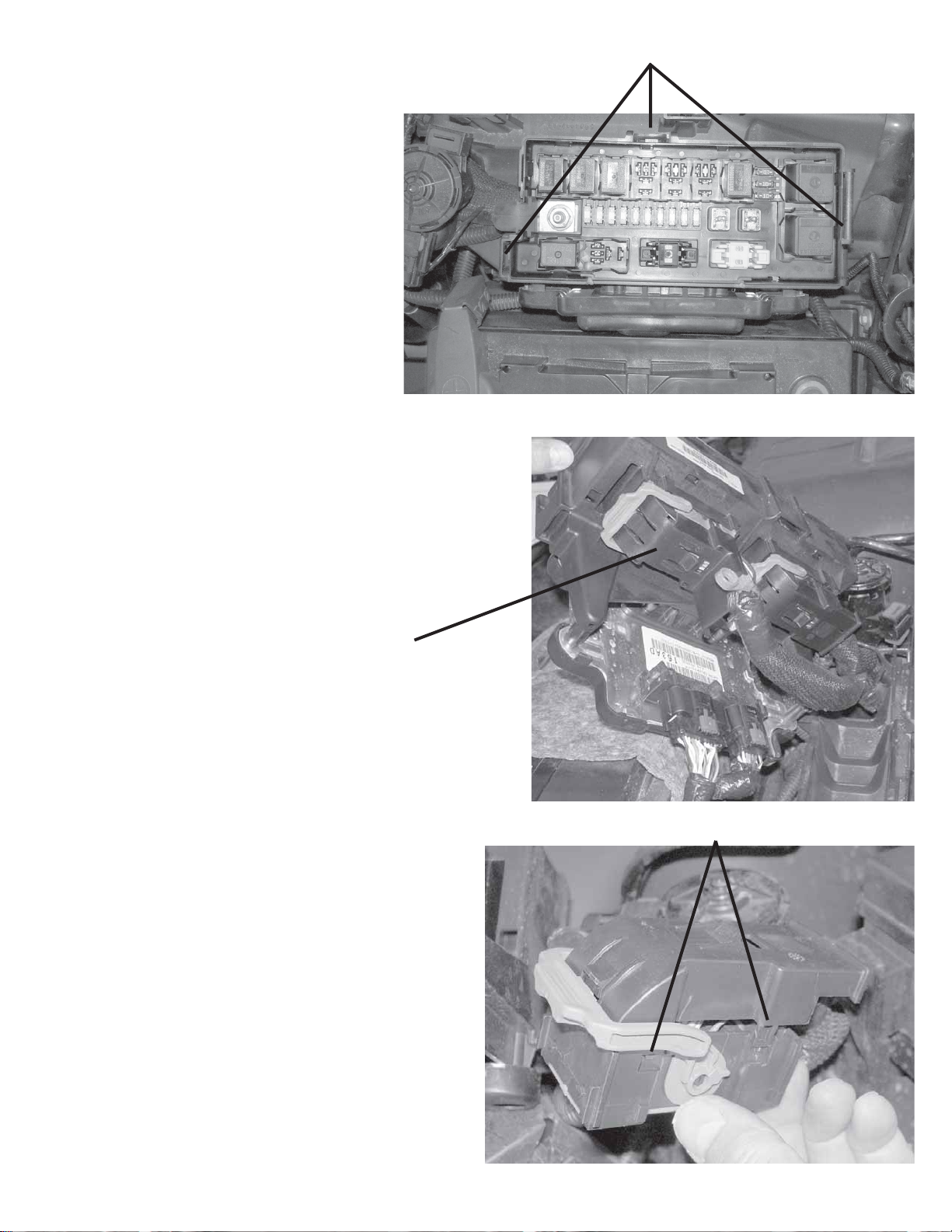

2. Access the connectors underneath the IPM
3. Connect the hood switch wire
6 of 10
a. Remove the IPM from the
IPM mounting bracket by
disengaging the (3) retaining clips.

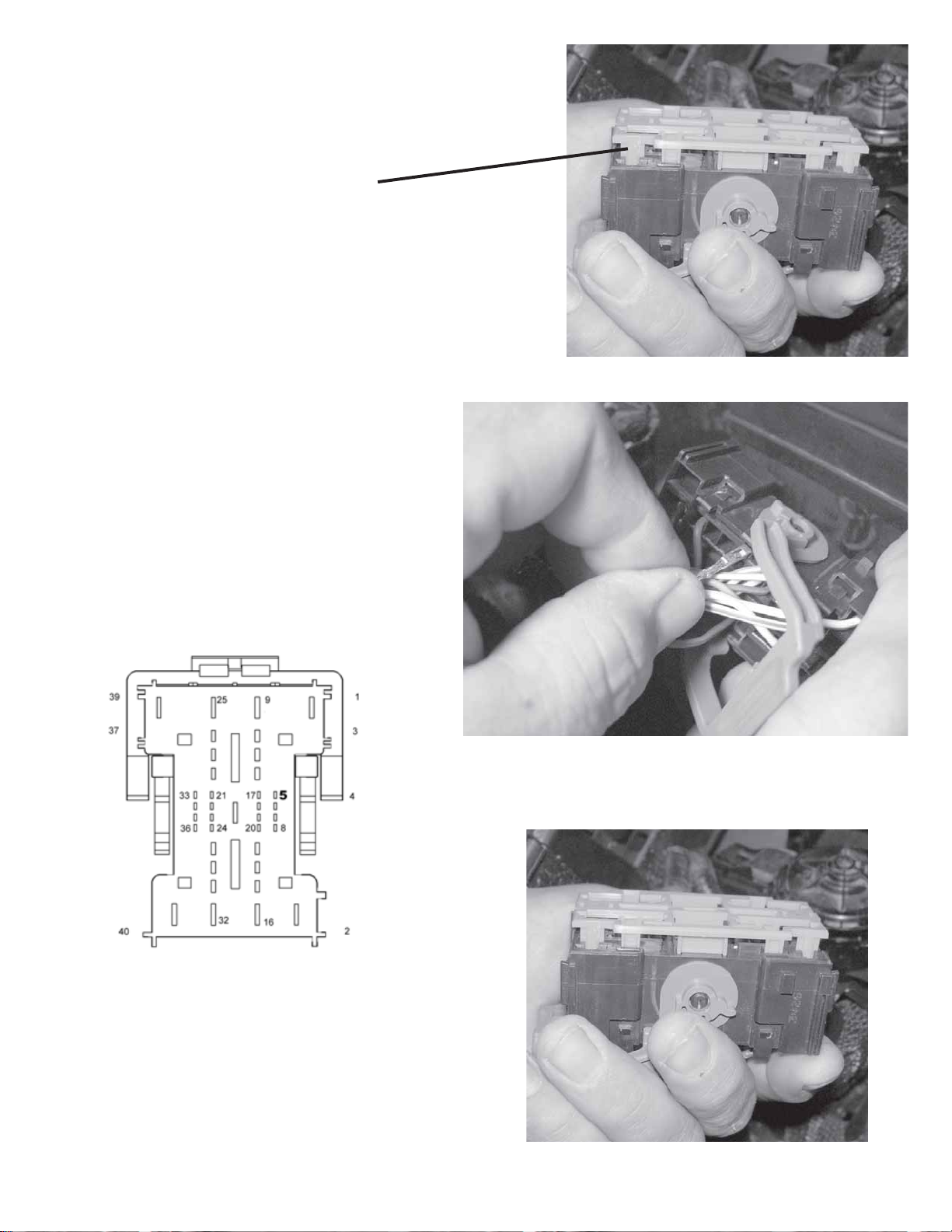

a. Remove the “II” connector from the IPM.
RetainingClips
b. Access the terminals on the backside of the
connector by disengaging the retaining clips
(two on each side).
RetainingClips
“II”connector

c. Remove the “Secondary Lock” from the
front of the connector.
d. Insert the Violet/Lt. Blue wire from the
hood switch harness into the
“II” connector, location 5
(G70 Circuit).
Note: Refer to picture for proper
terminal orientation.
SecondaryLock
7 of 10
c. Reinstall the “Secondary Lock” into the front of the
connector.
WireSideView

1. Refer to the vehicle Service Manual section 8 Electrical/Starting/
Remote StartAntenna Module/Installation - for antenna installation.
Antenna Installation
WIN Replacement
** Orginal WIN must be removed and the new WIN must be
installed **
1. Refer to the vehicle Service Manual section 8 Electrical/
Starting/Remote StartAntenna Module/Installation - for
WIN replacement.
8 of 10
4. Reinstall the IPM
a. Reinstall the IPM on the
IPM mounting bracket by
engaging the (3) retaining clips.
d. Reinstall the protective cover on the back side of
the “II” connector by engaging the (4) retaining
clips.
e. Reinstall the “II” connector back into the IPM.
RetainingClips

Program All Keys to Vehicle
1. Refer to the vehicle Service Manual for FOBIK key programming procedure.

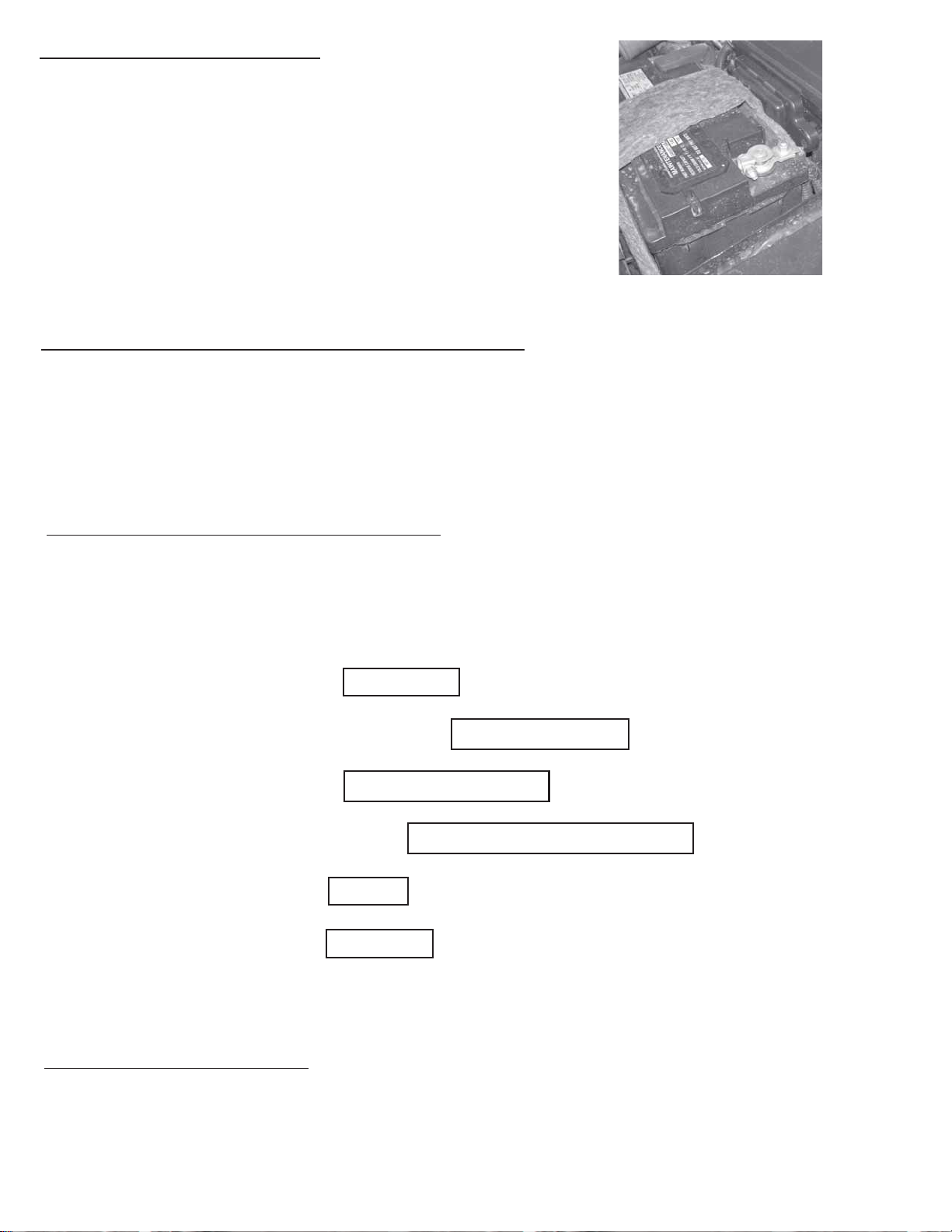

Reconnect Ground to Battery
1. Reconnect ground to battery
a. Using a 10 mm socket reattach the negative battery cable.
WIN Replacement Procedure using StarSCAN tool
1. Refer to vehicle Service Manual section 8 Electrical/Vehical Theft Security/Standard Procedure/
SKIS INITIALIZATION.
9 of 10
Remote Start Disable Override Procedure
1. With the StarSCAN diagnostic tool connected to both the internet
(via Ethernet port or wireless connection) and the vehicle, perform
the following steps from the Initial Start Up Screen:
a. Press ------------------- ECU VIEW
b. Toggle Down and Highlight --- TIPM/FCMCGW
c. Press ------------------ MISC FUNCTIONS
d. Toggle Down and Highlight REMOTE START OVERRIDE
e. Press ----------------- NEXT
f. Press ----------------- DISABLE

Clear All DTC’s
1. Use the StarSCAN to clear all DTC’s
ECU Reset
1. With the StarSCAN diagnostic tool connected to the vehicle, perform
the following steps from the Initial Start Up Screen:
a. Press ------------------- ECU VIEW
b. Toggle Down and Highlight --- WCM
c. Press ------------------ MISC FUNCTIONS
d. Toggle Down and Highlight RESET ECU
e. Press ----------------- START
f. Press ----------------- NEXT
10 of 10

1032625
RÉV.A
2/08
K6860289
2008 Jeep Commander (XK)
Table des matières
•Installation du faisceau de câblage du commutateur du capot
•Fonction de démarrage à distance (XBM)
Composants de démarrage distant
d’usine installés par le concessionnaire
Assistance technique - Faisceau de câble seulement
Pour les concessionnaires agréés - (800)34-MOPAR
Heures d’ouverture : 9:00 à 18:00 Heure normale de l’Est du lundi au vendredi
10:00 à 14:00 Heure normale de l’Est samedi
Assistance technique - Programmation StarSCAN, Installation des éléments suivants :
WIN, clés, antennes et commutateur du capot seulement
Pour les concessionnaires agréés - (800) 850-STAR
INSTRUCTIONSD’INSTALLATION
82211019xx
** Vous devez utiliser le câble StarSCAN CH9404D pour cette application **

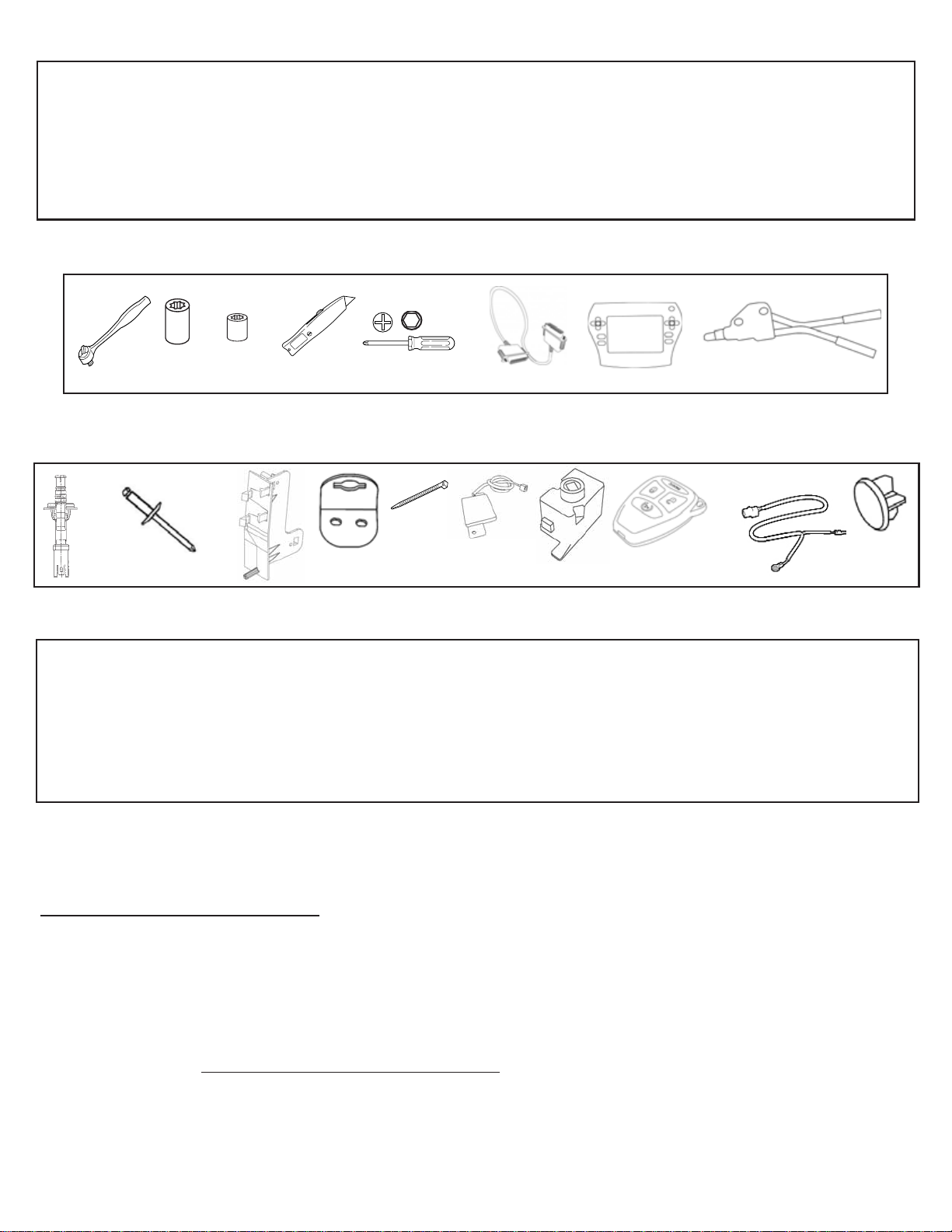

OUTILSNÉCESSAIRES
CONTENUDUCOFFRET
PRÉPARATION DU VÉHICULE
1. Abaissez une ou plusieurs fenêtres du véhicule afin que les clés ne restent pas bloquées à
l’intérieur.
2. Débranchez et isolez le câble négatif de la batterie. La batterie devra être rebranchée avant la
programmation.
3. Démontez et retirez les boutons des anciens émetteurs, installez les nouveaux émetteurs
fournis.
1X 12X
1X 1X 1X
VUE D’ENSEMBLE
Ce manuel d’instructions donne les explications nécessaires sur l’installation du faisceau du
commutateur du capot et du démarrage XBM (démarrage à distance). Les autres étapes
comprennent également la procédure de remplacement du WIN, l’installation de l’antenne,
l’installation du commutateur de capot et l’envoi de la configuration du véhicule à partir de la
connexion du concessionnaire. Consultez le manuel de réparation/entretien pour les procédures
d’installation spécifiques pour tous les composants, à l’exception du faisceau du commutateur
du capot qui est couvert en détail dans ce document.
2 / 10
2X
1X
1X
2X
Câble StarSCAN CH9404D
Mise à jour de la configuration du véhicule
1. Le numéro d’identification du véhicule doit être mis à jour avec le code de vente de l’accessoire
ajouté afin de pouvoir activer la fonctionnalité du système. En utilisant le site Web de
concessionnaire DealerCONNECT et un outil de diagnostic StarSCAN, procédez comme suit :
a. Connectez-vous à https://dealerconnect.chrysler.com
1X
5 mm Hex
1234
1234
1234
10 mm 1/4"

b. Dans l’écran «Vehicle Option » (Options du véhicule) sous la catégorie « Global Claims System »
(Système de réclamation générale), entrez le numéro d’identification du véhicule et ajoutez le ou
les codes(s) relevés sous « Dealer Installed Option » (Option installée par le concessionnaire).
XBM (DÉMARRAGE À DISTANCE)
c. Confirmez que le nouveau code de vente a bien été ajouté au numéro d’identification du véhicule.
d. Avec l’outil de diagnostic StarSCAN connecté à l’internet (par le biais du port Ethernet ou
de la connexion sans fil) et au véhicule, procédez aux étapes suivantes à partir de l’écran de
démarrage initial :
3 / 10
1. Appuyez sur ———— PRÉPARATION DU VÉHICULE
2. En appuyant, mettez en surbrillance ————
3. Appuyez sur ———— DÉMARRER
4. Appuyez sur ———— SUIVANT
5. Au besoin, sélectionnez la gamme et l’année du modèle du véhicule et appuyez
sur ———— SUIVANT
6. Confirmez la sélection et appuyez sur ———— SUIVANT
7. Entrez lenuméro d’identificationdu véhiculeen utilisantleclavier logiciel
ou confirmez le numéro d’identification du véhicule automatique et appuyez
sur ———— SUIVANT
8. Appuyez sur ———— OK
9. Entrez l’ID de l’utilisateur, le mot de passe et le code du concessionnaire en utilisant
le clavier affiché et appuyez sur ———— OK
10. Patientez jusqu’à la fin du téléchargement des données de configuration et appuyez
sur ———— SUIVANT
11. Appuyez sur ———— SUIVANT
12. Confirmez que la configuration du véhicule a été correctement programmée
13. Relevez les instructions affichées et appuyez sur ———— FINIR
RESTAURER LA
CONFIGURATION
DUVÉHICULE

Installation :
Installation du support du commutateur du capot
1. Montage du support du commutateur du capot
a. Repérez l’endroit où est monté le commutateur du capot,
près de la batterie sur l’aile côté conducteur.
b. En utilisant les rivets fournis, fixez le support du commutateur
de capot à l’aile côté conducteur.
Remarque : Il peut s’avérer nécessaire de desserrer ou de
retirer la batterie.
Débranchez la terre de la batterie
1. Retirez la terre de la batterie
a. En utilisant un raccord de 10 mm, retirez le câble négatif
de la batterie.
Processus de validation
1. Appuyez sur —— VUE ECU
2. En appuyant, mettez en surbrillance ——
3. Appuyez sur —— PLUS D’OPTIONS
4. Appuyez sur —— DÉTAILS ECU
5. Appuyez sur —— INFORMATIONS DE CONFIGURATION
6. Basculez pour vérifier :
Nom Valeur
DÉMARRAGE À DISTANCE PRÉSENT RÉGLÉ
4 / 10
TIPM/FCMCGW
CENTRAL GATEWAY

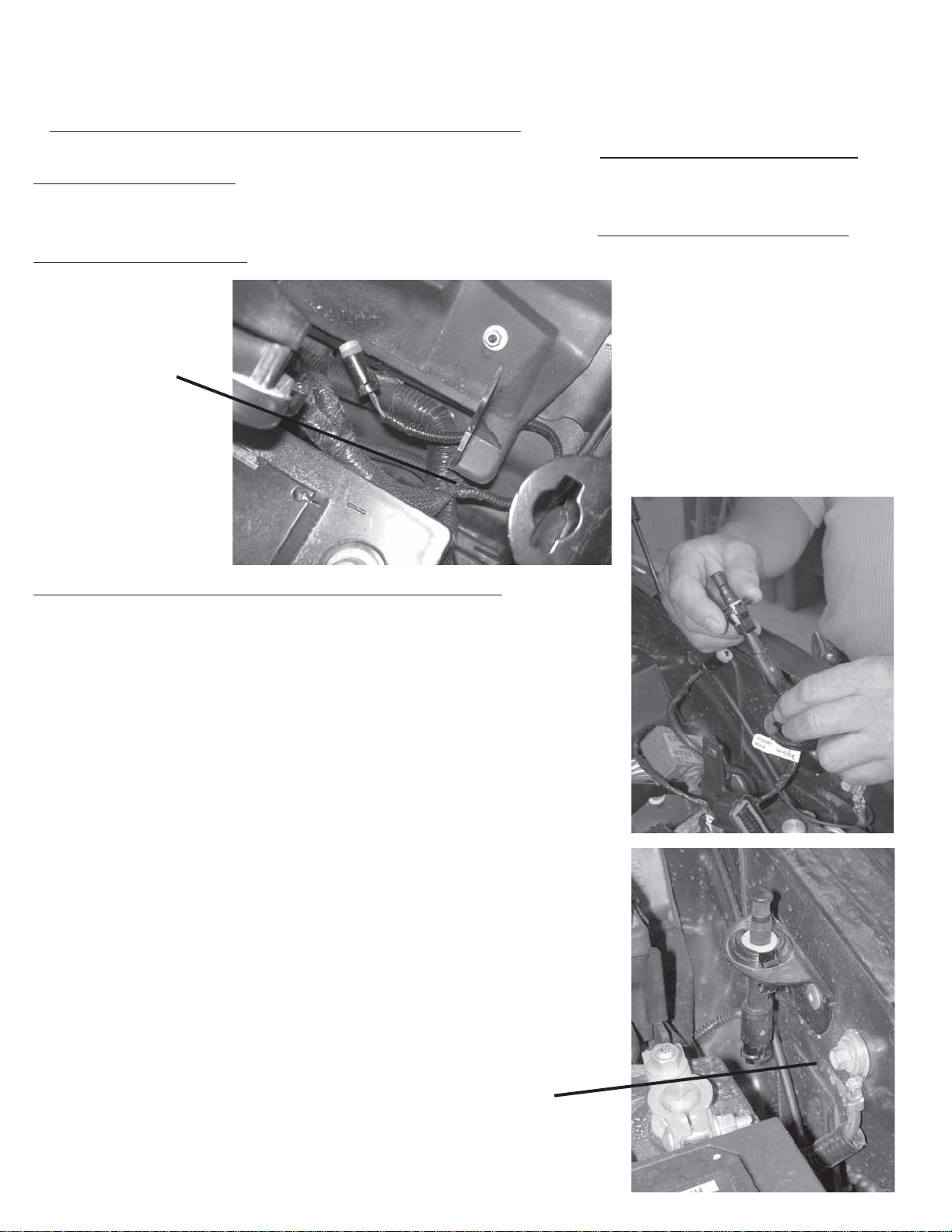

Installation du faisceau du commutateur du capot
1. Acheminement du faisceau du commutateur du capot.
a. Acheminez le faisceau du commutateur du capot par le support
de montage situé sur l’aile côté conducteur.
b. Raccordez le commutateur de capot au faisceau et insérez
le support de montage jusqu’à ce qu’il soit bien en place.
c. En utilisant un raccord de 10 mm, retirez la patte de mise à
la terre située sur l’aile côté conducteur, près de la batterie.
d. Installez la borne de terre du faisceau du commutateur de
capot sur le boulon et replacez dans l’aile.
Emplacement
dela terre
Emplacementdu
faisceaud’usine
Ce véhicule peut être équipé d’un faisceau de commutateur de capot « installé en usine ».
Ce faisceau n’est pas visible mais sera fixé au faisceau d’usine situé près de la batterie,
en passant sous l’IPM. Si ce harnais est présent, reportez-vous à l’étape « a », section
« Installation du faisceau du commutateur du capot » ci-dessous et branchez le commutateur
à broches du capot comme décrit, puis passez à la section « Installation de l’antenne de
démarrage à distance » et continuez la lecture du manuel d’instructions. Si ce véhicule
N’EST PAS équipé d’un faisceau de commutateur de capot « installé en usine » (un faisceau
est fourni dans la trousse), effectuez toutes les étapes de « l’Installation du faisceau du
commutateur du capot ».
5 / 10

2. Accédez aux connecteurs situés sous le module
d’alimentation intégré
6 / 10
Clipsderetenue
Clipsderetenue
Connecteur« II »
a. Retirez le module d’alimentation
intégré du support de montage en
désengageant les (3) clips de retenue.
3. Raccordez le fil du commutateur du capot
a. Retirez le connecteur « II » du
connecteur du module d’alimentation
totalementintégré.
b. Accédez aux bornes sur le côté arrière
du connecteur en désengageant les clips
de retenue (deux de chaque côté).

c. Retirez le « verrouillage secondaire » de l’avant
du connecteur.
d. Insérez le fil violet/bleu clair à partir
du faisceau du commutateur du capot
dans connecteur « II », emplacement
5 (circuit G70).
Verrouillagesecondaire
e. Réinstallez le « verrouillage secondaire » dans
l’avant du connecteur « B ».
Vuelatéraledufil
7 / 10
Remarque : Voirl’image pour déterminer
l’orientation correcte de la borne.

Installation de l’antenne
1. Consultez le manuel de réparation/entretien du véhicule
section 8 Électricité/Démarrage/Module à antenne de
démarrage à distance/Installation - pour l’installation de
l’antenne.
Remplacement du module de contrôle des fenêtres (WIN)
** Le module de contrôle des fenêtres d’origine (WIN) doit
être retiré pour installer le nouveau module de contrôle
des fenêtres **
1. Consultez le manuel de réparation/entretien du véhicule section 8
Électricité/Démarrage/Module à antenne de démarrage à distance/
Installation - pour Remplacement du module de contrôle des
fenêtres (WIN) .
8 / 10
4. Réinstallez le module d’alimentation intégré
a. Réinstallez le module d’alimentation intégré
sur le support de montage en engageant
les (3) clips de retenue.
f. Réinstallez le couvercle de protection sur le
côté arrière du connecteur « II », en engageant
les (4) clips de retenue.
g. Réinstallez le connecteur « II » dans le module
d’alimentationintégré.
Clipsderetenue

Programmation de toutes les touches du véhicule
1. Voir le manuel de réparation/entretien pour la programmation des touches FOBIK.

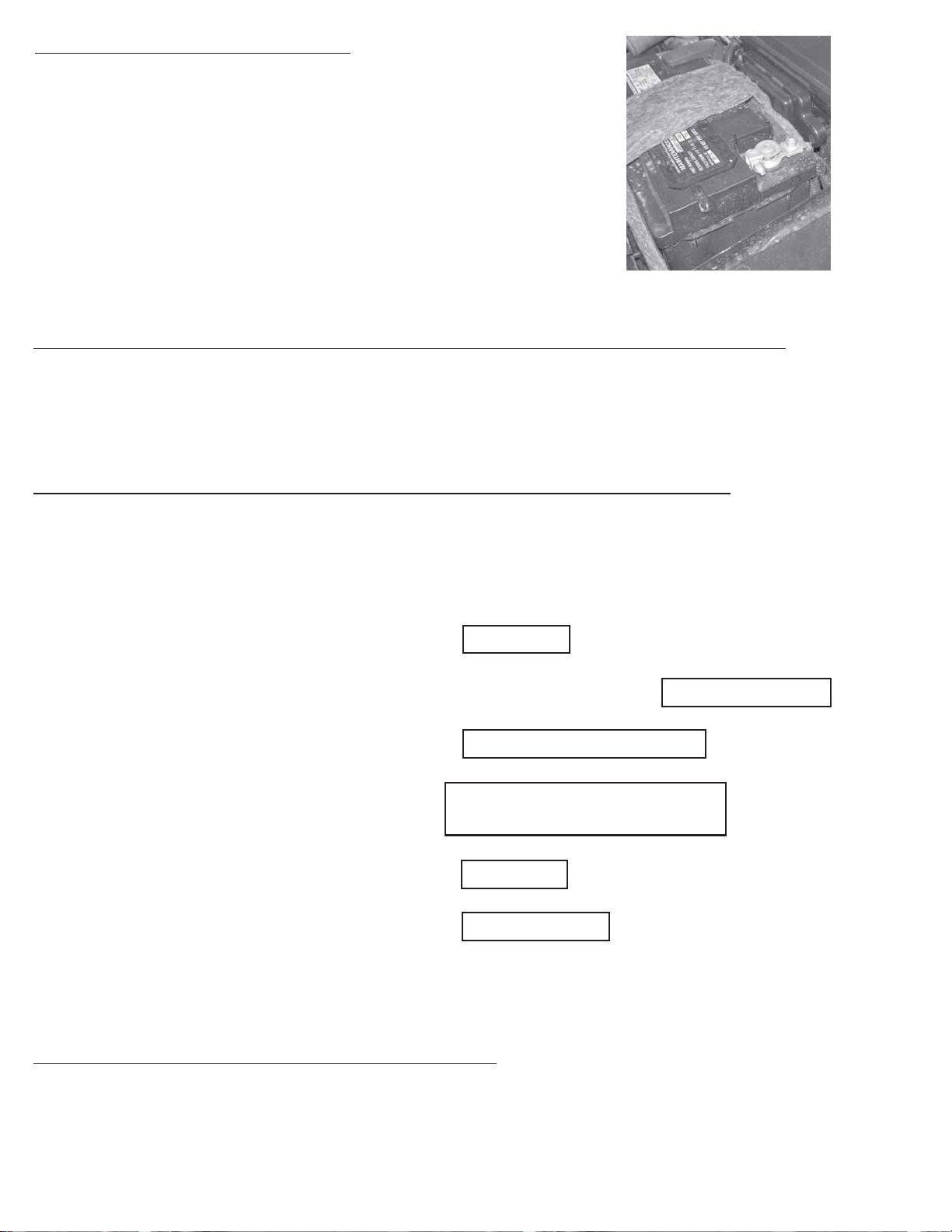

Reconnectez la terre à la batterie
1. Reconnectez la terre à la batterie
a. En utilisant un raccord de 10 mm, fixez le câble négatif de
labatterie.
Remplacement du module de contrôle des fenêtres en utilisant l’outil StarSCAN
1. Consultez le manuel de réparation/entretien du véhicule section 8 Électricité/Anti-vol de sécurité
du véhicule/Procédure standard/INITIALISATION de SKIS.
Procédure de contournement de la désactivation du démarrage à distance
1. Avec l’outil de diagnostic StarSCAN connecté à l’internet (par le port Ethernet
ou la connexion sans fil) et au véhicule, procédez comme suit à partir de l’écran
de démarrage initial :
9 / 10
a. Appuyez sur ————————— VUE ECU
b. En appuyant, mettez en surbrillance ————————— TIPM/FCMCGW
c. Appuyez sur ————————— FONCTIONS DIVERSES
d. Enfoncez et mettez en surbrillance
e. Appuyez sur ————————— SUIVANT
f. Appuyez sur ————————— DÉSACTIVER
NEUTRALISATION DU
DÉMARRAGE À DISTANCE

Effacement de tous les codes d’anomalie
1. Utilisez le StarSCAN pour effacer tous les codes d’anomalie.
Réinitialiser ECU
1. Avec l’outil de diagnostic StarSCAN connecté au véhicule, procédez comme suit à partir
de l’écran de démarrage initial :
a. Appuyez sur ————————— VUE ECU
b. Appuyez et mettez en surbrillance ——————— WCM
c. Appuyez sur ————————— FONCTIONS DIVERSES
d. Appuyez et mettez en surbrillance RÉINITIALISER ECU
e. Appuyez sur ————————— DÉMARRER
f. Appuyez sur ————————— SUIVANT
10 / 10
