SEDILI DA DOCCIA E DA VASCA
MANUALE DI ISTRUZIONI
BATH CHAIRS AND BATH BENCH
INSTRUCTION MANUAL

2ITALIANO
INDICE
1. CODICI ..................................................................................................................................pag.3
2. INTRODUZIONE ...................................................................................................................pag.3
3. DESTINAZIONE D’USO .......................................................................................................pag.3
4. DICHIARAZIONE DI CONFORMITÀ CE .............................................................................pag.3
5. AVVERTENZE GENERALI ..................................................................................................pag.4
6. DESCRIZIONE GENERALE .................................................................................................pag.4
7. MONTAGGIO ........................................................................................................................ pag.4
7.1 Montaggio RS700-RS702 ............................................................................................pag.4
7.1.1 RS700 ....................................................................................................................... pag.4
7.1.2 RS702...................................................................................................................... pag.5
7.2 Montaggio RS705 ........................................................................................................pag.5
7.2.1 Fissaggio al bordo della vasca ............................................................................ pag.6
8. PRIMA DI OGNI USO .......................................................................................................... pag.7
9. MODO D'USO ...................................................................................................................... pag.7
9.1 Modo d'uso per RS700 ................................................................................................. pag.7
9.2 Modo d'uso per RS702 ................................................................................................ pag.7
9.2.1 Utilizzo autonomo .................................................................................................pag.7
9.2.2 Utilizzo con assistenza ....................................................................................... pag.8
9.3 Modo d'uso per RS705 ................................................................................................pag.8
10. PULIZIA E DISINFEZIONE ................................................................................................pag.8
10.1 Pulizia ...........................................................................................................................pag.8
10.2 Disinfezione ................................................................................................................pag.8
11. CONDIZIONI DI SMALTIMENTO ........................................................................................pag.8
11.1 Condizioni di smaltimento generali .............................................................................pag.8
12. PARTI DI RICAMBIO E ACCESSORI ..................................................................................pag.8
13. CARATTERISTICHE TECNICHE ........................................................................................ pag.9
14. GARANZIA ..........................................................................................................................pag.11
14.1 Riparazioni ...................................................................................................................pag.12
14.2 Ricambi .......................................................................................................................pag.12
14.3 Clausole esonerative ..................................................................................................pag.12

3
ITALIANO
Dispositivo Medico di classe I
D.Lgs 24/02/97 n.46 attuazione della direttiva CEE 93/42 e successive modifiche
1. CODICI
RS700 Sedile da doccia girevole senza schienale
RS702 Sedile da doccia girevole con schienale
RS705 Sedile per vasca
2. INTRODUZIONE
Grazie per aver scelto un ausilio bagno della linea MOPEDIA by Moretti. Gli ausili bagno Moretti
sono stati progettati e realizzati per soddisfare tutte le vostre esigenze per un utilizzo pratico,
corretto e sicuro. Questo manuale contiene dei piccoli suggerimenti per un corretto uso del
dispositivo da voi scelto e dei preziosi consigli per la vostra sicurezza. Si consiglia di leggere
attentamente la totalità del presente manuale prima di usare l’ausilio. In caso di dubbi vi
preghiamo di contattare il rivenditore, il quale saprà aiutarvi e consigliarvi correttamente.
Nota Controllare che tutte le parti del prodotto non abbiano subito danni durante la spedizione.
In caso di danni non utilizzare il prodotto e contattare il rivenditore per ulteriori istruzioni
3. DESTINAZIONE D’USO
Gli ausili bagno Moretti sono destinati come ausilio di persone disabili o con difficoltà motorie
durante le operazioni di pulizia in doccia e/o vasca da bagno.
ATTENZIONE!
• È vietato l’utilizzo del seguente dispositivo per fini diversi da quanto definito nel
seguente manuale
• Moretti S.p.A. declina qualsiasi responsabilità su danni derivanti da un uso improprio
del dispositivo o da un uso diverso da quanto indicato nel presente manuale
• Il produttore si riserva il diritto di apportare modifiche al dispositivo e al seguente
manuale senza preavviso allo scopo di migliorarne le caratteristiche
4. DICHIARAZIONE DI CONFORMITÀ CE
Moretti S.p.A. dichiara sotto la sua esclusiva responsabilità che il prodotto fabbricato ed immesso
nel commercio dalla stessa Moretti S.p.A è conforme alle disposizioni applicabili della direttiva
93/42/CEE sui dispositivi medici e successive modifiche. A tal scopo Moretti S.p.A. garantisce e
dichiara sotto la propria esclusiva responsabilità quanto segue:
1. I dispositivi in oggetto soddisfano i requisiti essenziali richiesti dall’allegato I
della direttiva 93/42/CEE come prescritto dall’allegato VII della suddetta direttiva
2. I dispositivi in oggetto NON SONO STRUMENTI DI MISURA
3. I dispositivi in oggetto NON SONO DESTINATI AD INDAGINI CLINICHE
4. I dispositivi in oggetto vengono commercializzati in confezione NON STERILE
5. I dispositivi in oggetto sono da considerarsi come appartenenti alla classe I
6. NON È CONSENTITO utilizzare e/o installare i dispositivi in oggetto al di fuori
della destinazione d’uso prevista dalla Moretti S.p.A.
7. Moretti S.p.A. mantiene e mette a disposizione delle Autorità Competenti la documentazione
tecnica comprovante la conformità alla Direttiva 93/42/CEE e successive modifiche

4ITALIANO
5. AVVERTENZE GENERALI
• Per un utilizzo corretto del dispositivo fare riferimento attentamente al seguente manuale
• Mantenere il prodotto imballato lontano da qualsiasi fonte di calore in quanto l’imballo
è fatto di cartone
• La vita utile del dispositivo è determinata dall’usura di parti non riparabili e/o sostituibili
• Prestare sempre molta attenzione alla presenza di parti in movimento che potrebbero
causare intrappolamenti agli arti e lesioni personali
• Prestare sempre attenzione alla presenza di bambini
6. DESCRIZIONE GENERALE
RS700-RS702
Sedile da doccia con o senza schienale, con struttura in alluminio verniciato e maniglia e seduta
in TPR (gomma termoplastica), parte centrale della seduta in TPE, morbida ed antiscivolo. Sedile
girevole e posizionabile per fare la doccia in modo più sicuro e più facile. Otto regolazioni in
altezza con incrementi di 2.5cm ogni scatto.
RS705
Sedile da vasca con parte centrale che si solleva per consentire più spazio per fare il bagno.
Realizzato in PE, struttura in alluminio verniciato, dotato di fermi antiscivolo che proteggono la
vasca da bagno da eventuali graffi.
7. MONTAGGIO
7.1 RS700-702
I sedili da doccia RS700-702 vengono forniti smontati, sono facili da montare senza l’utilizzo di
alcun attrezzo. Nell’imballo sono presenti:
- Seduta (1 pz)
- Schienale (solo per il modello RS702) (1 pz)
- Maniglia (1 pz)
- Gambe (4 pz)
- Viti

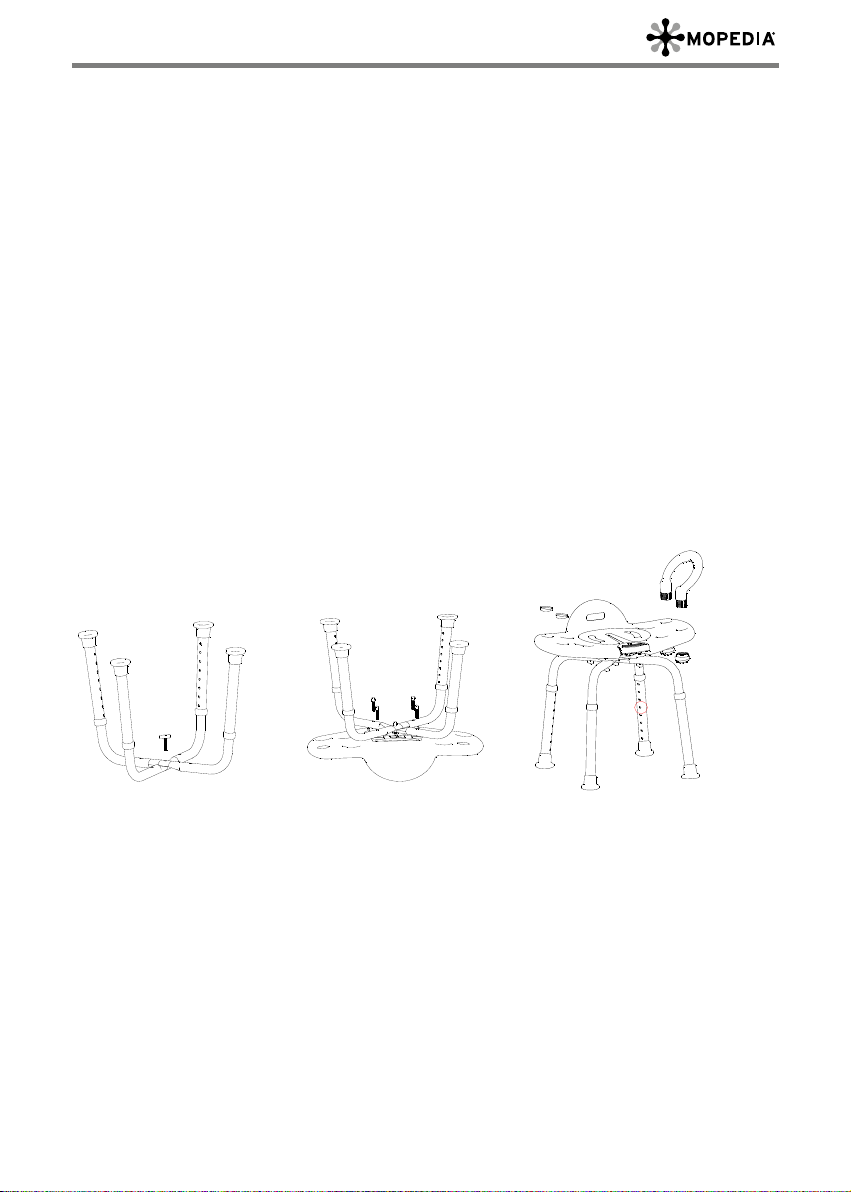

7.1.1 RS700




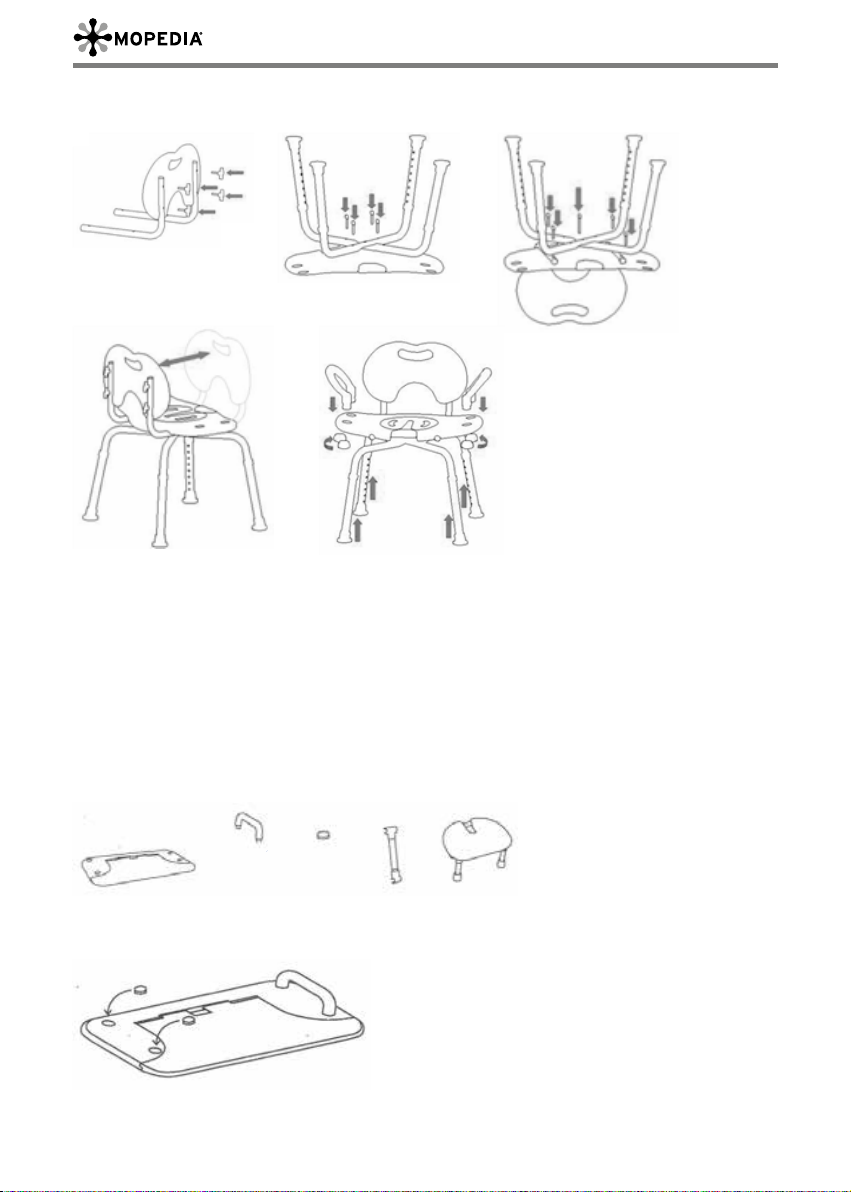

A. Posizionare le gambe in modo da formare una “X” e avvitare la manopola nel foro centrale;
B. Fissare le 4 viti nei fori predisposti in modo da fissare le gambe alla seduta girevole;
C. Regolare l'altezza del sedile tramite i fori presenti ogni 2.5 cm sulle gambe;
D. Scegliere il lato sul quale montare la maniglia e coprire i fori presenti sull’altro lato con i piccoli
coperchi in dotazione;

5
ITALIANO

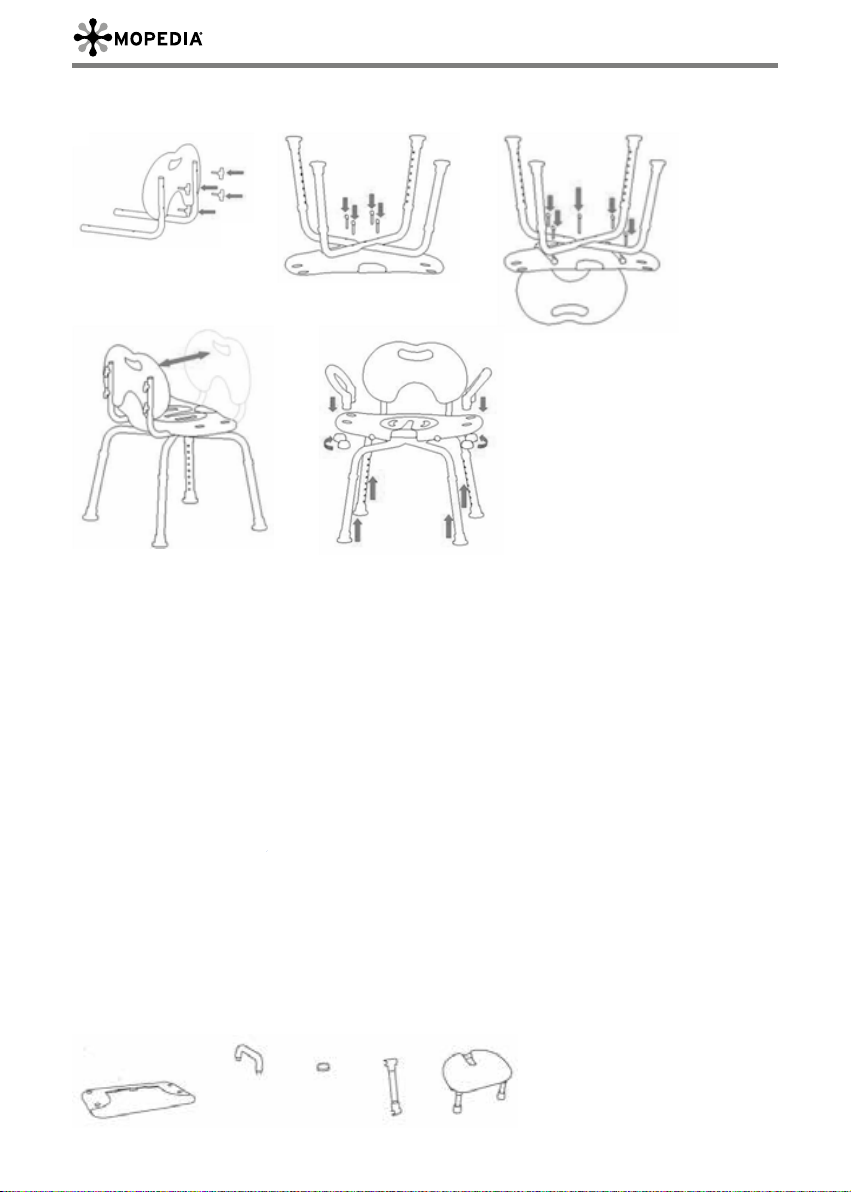

7.1.2 RS702
A. Montare i tubi a forma di L sullo schienale;
B. Fissare le 4 viti nei fori predisposti in modo da fissare le gambe alla seduta girevole;
C. Assemblare lo schienale ed il sedile usando le viti in dotazione. Poi avvitare la manopola più lunga
nel foro centrale;
D. Lo schienale è smontabile in modo che possa essere montato nella parte anteriore per il
funzionamento autonomo o nella parte posteriore per l'utilizzo con assistente;
E. Regolare l'altezza del sedile tramite i fori presenti ogni 2.5 cm sulle gambe;
F. Scegliere il lato sul quale montare la maniglia e coprire i fori presenti sull’altro lato con i piccoli
coperchi in dotazione;
7.2 RS705
Il sedile da vasca con seggiolino RS705 viene fornito smontato. Facile da montare senza l’utilizzo di
alcuno attrezzo. Nell’imballo sono presenti:
- Seduta principale (1 pz)
- Maniglia (1 pz)
- Coperchi (2 pz)
- Tubo di raccordo con 8 posizioni di altezza (1 pz)
- Seggiolino piccolo con 4 gambe regolabili in altezza (1 pz)
- Viti

6ITALIANO
A. Scegliere il lato sul quale montare la maniglia e coprire i fori presenti sull’altro lati con i piccoli
coperchi in dotazione;
B. Collegare la seduta principale al seggiolino piccolo tramite il tubo di raccordo con 8 fori;
C. Inserire le quattro gambe sotto il seggiolino;

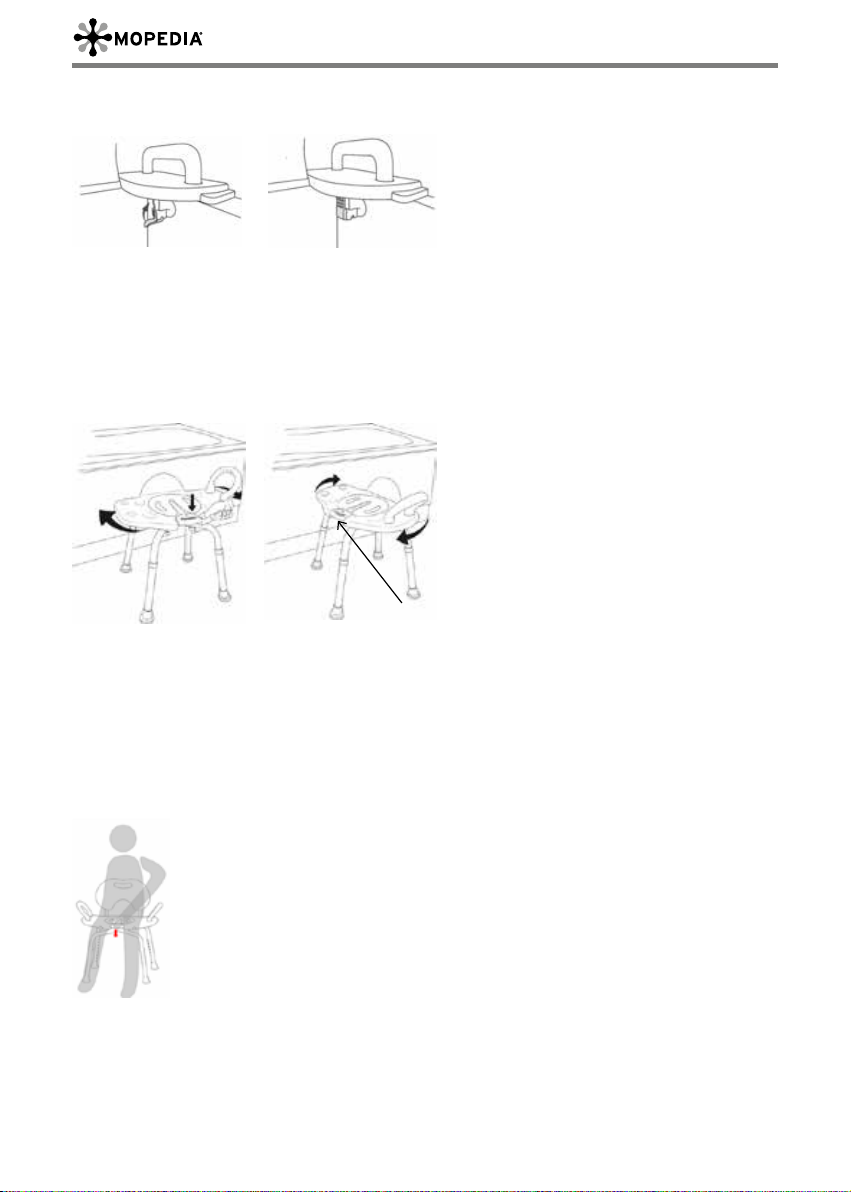

7.2.1 Fissaggio al bordo della vasca
A. Posizionare la seduta principale sulla parte superiore della parete della vasca con le leve in
posizione “UNLOCK” (sbloccate);
B. Avvicinare le piastre il più vicino possibile alla parete interna della vasca;

7
ITALIANO
C. Bloccare le leve come indicato. Il montaggio è completato.
8. PRIMA DI OGNI USO
• Verificare sempre lo stato di usura delle parti in modo tale da garantire un utilizzo del
dispositivo in totale sicurezza per persone e cose;
• Verificare il corretto assemblaggio del dispositivo;
9. MODO D’USO
9.1 Modo d'uso per RS700
LOCK POSITION
A. Regolare l'altezza del sedile, sedersi, premere verso il basso il pulsante anteriore
per ruotare il sedile;
B. Girare verso destra o sinistra tenendosi con una mano alla maniglia;
C. Togliere la mano dal pulsante;
D. Bloccare il sedile in posizione ad angolo retto;
9.2 Modo d'uso per RS702
9.2.1 Utilizzo autonomo
A. Regolare l'altezza del sedile, sedersi, premere verso il basso il pulsante anteriore
per ruotare il sedile;
B. Girare verso destra o sinistra tenendosi con una mano alla maniglia;
C. Togliere la mano dal pulsante;
D. Bloccare il sedile in posizione ad angolo retto;

8ITALIANO
9.2.2 Utilizzo con assistenza
In presenza di un’assistente posizionare il pulsante sulla parte posteriore della seduta il modo
che l’operatore possa far ruotare il sedile
9.3 Modo d'uso per RS705
AB C D E
A. Sedersi sul lato della seduta principale
B. Spostare lentamente una gamba sopra la parete della vasca
C. Spostare anche l’altra gamba spostandosi verso il centro della seduta afferrando con una
mano l’impugnatura
D. Posizionarsi in posizione eretta con l’ausilio di una maniglia a muro e sollevare il sedile centrale
E. Sedersi sul sedile
10. PULIZIA E DISINFEZIONE
10.1 Pulizia
Utilizzare acqua calda e del sapone neutro. Successivamente asciugare bene prima dell’utilizzo.
10.2 Disinfezione
Se è necessario effettuare una disinfezione del prodotto utilizzare un comune detergente disinfettante.
N.B. Evitare assolutamente di utilizzare prodotti acidi, alcalini o solventi come ad esempio
l’acetone o il diluente.
11. CONDIZIONI DI SMALTIMENTO
11.1 Condizioni di smaltimento generali
In caso di smaltimento del dispositivo non usare mai i normali sistemi di conferimento dei rifiuti
solidi urbani. Si raccomanda invece di smaltire il dispositivo attraverso le comuni isole ecologiche
comunali per le previste operazioni di riciclo dei materiali utilizzati.
12. PARTI DI RICAMBIO E ACCESSORI
Per le parti di ricambio e gli accessori fare riferimento esclusivamente al catalogo generale
Moretti.

9
ITALIANO
13. CARATTERISTICHE TECNICHE
Dimensioni RS700 L: 536 mm P: 432 mm H: 544 mm
Peso 3,44 kg
Portata massima 136 kg

10 ITALIANO
Dimensioni RS702 L: 595 mm P: 500 mm H: 682 mm
Peso 4,28 kg
Portata massima 136 kg

11
ITALIANO

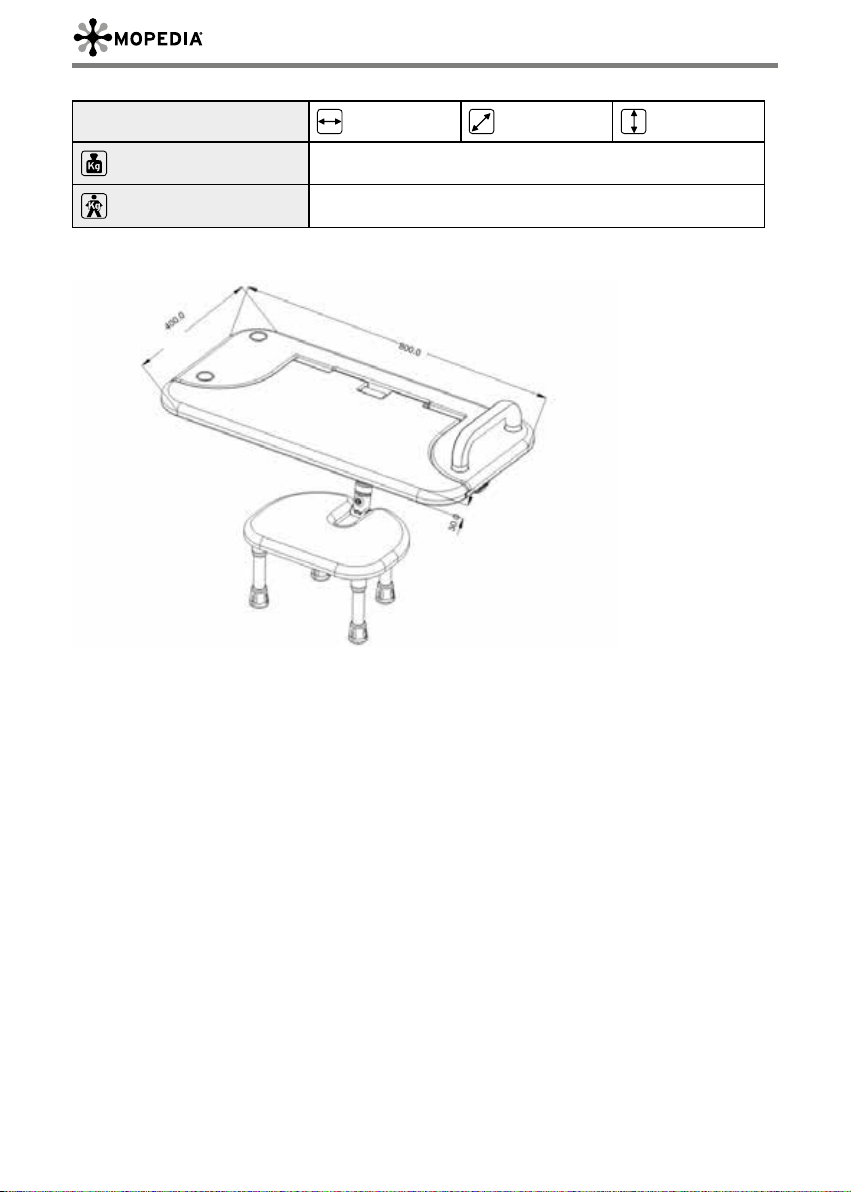

Dimensioni RS705 L: 800 mm W: 400 mm H: 30 mm
Peso 4,43 kg
Portata massima 136 kg
14. GARANZIA
Tutti i prodotti Moretti sono garantiti da difetti di materiale o fabbricazione per un periodo di 2
(due) anni dalla data di vendita del prodotto, salvo eventuali esclusioni e limitazioni specificate
di seguito. Questa garanzia non è valida in caso di uso improprio, abuso o modifica del prodotto
e per la mancata aderenza alle istruzioni per l’uso. La corretta destinazione d’uso del prodotto
è indicata nel manuale d’uso.
Moretti non è responsabile di danni risultanti, di lesioni personali o quant’altro causato o relativo
all’installazione e/o all’uso dell’apparecchiatura non scrupolosamente conforme alle istruzioni
riportate nei manuali per l’installazione, il montaggio e l’uso.
Moretti non garantisce i prodotti Moretti contro danni o difetti nelle seguenti condizioni: calamità
naturali, operazioni di manutenzione o riparazione non autorizzate, danni derivanti da problemi
dell’alimentazione elettrica (dove prevista), utilizzo di parti o componenti non forniti da Moretti,
mancata aderenza alle linee guida e istruzioni per l’uso, modifiche non autorizzate, danni di
spedizione (diversa dalla spedizione originale da Moretti), oppure dalla mancata esecuzione
della manutenzione così come indicato nel manuale.
Non sono coperti da questa garanzia componenti usurabili se il danno è da imputarsi al normale
utilizzo del prodotto.

12 ITALIANO
14.1 Riparazioni
Nel caso in cui un prodotto Moretti presenti difetti di materiale o fabbricazione durante il
periodo di garanzia, Moretti valuterà con il cliente se il difetto del prodotto è coperto dalla
garanzia. Moretti, a sua insindacabile discrezione, può sostituire o riparare l’articolo in garanzia,
presso un rivenditore Moretti specificato o presso la propria sede. I costi della manodopera
relativi alla riparazione del prodotto possono essere a carico di Moretti se si determina che la
riparazione ricade nell’ambito della garanzia. Una riparazione o sostituzione non rinnova né
proroga la garanzia.
Si può restituire, affinché sia riparato, un prodotto non coperto dalla garanzia solo dopo aver
ricevuto autorizzazione preventiva dal servizio clienti Moretti. I costi della manodopera e di
spedizione relativi a una riparazione non coperta dalla garanzia saranno completamente a
carico del cliente o del rivenditore. Le riparazioni su prodotti non coperti dalla garanzia sono
garantite per 6 (sei) mesi, a decorrere dal giorno in cui si riceve il prodotto riparato.
Il cliente sarà avvisato se, dopo avere esaminato e provato un prodotto restituito, Moretti
conclude che il prodotto non è difettoso. Il prodotto sarà restituito al cliente e saranno a suo
carico i costi di spedizione dovuti alla restituzione.
14.2 Ricambi
I ricambi originali Moretti sono garantiti per 6 (sei) mesi a decorrere dal giorno in cui si riceve
il ricambio.
14.3 Clausole esonerative
Salvo quanto specificato espressamente in questa garanzia ed entro i limiti di legge, Moretti non
offre nessun’altra dichiarazione, garanzia o condizione, espressa o implicita, comprese eventuali
dichiarazioni, garanzie o condizioni di commerciabilità, idoneità per uno scopo particolare,
non violazione e non interferenza. Moretti non garantisce che l’uso del prodotto Moretti sarà
ininterrotto o senza errori. La durata di eventuali garanzie implicite che possano essere imposte
dalle norme di legge è limitata al periodo di garanzia, nei limiti delle norme di legge. Alcuni stati
o paesi non permettono limitazioni sulla durata di una garanzia implicita oppure l’esclusione o la
limitazione di danni accidentali o indiretti in relazione a prodotti per i consumatori. In tali stati
o paesi, alcune esclusioni o limitazioni di questa garanzia possono non applicarsi all’utente. La
presente garanzia è soggetta a variazioni senza preavviso.

13
ITALIANO
MORETTI S.P.A.
Via Bruxelles, 3 - Meleto 52022 Cavriglia (Arezzo) Tel. [phone]
www.morettispa.com email: [e-mail]
MADE IN P.R.C.
CERTIFICATO DI GARANZIA
Prodotto _____________________________________________________
Acquistato in data ____________________________________________
Rivenditore __________________________________________________
Via _______________________ Località ___________________________
Venduto a ____________________________________________________
Via ________________________Località ___________________________

14 ENGLISH
INDEX
1. CODES .................................................................................................................................pag.15
2. INTRODUCTION ..................................................................................................................pag.15
3. INTENDED USE ..................................................................................................................pag.15
4. EC DECLARATION OF CONFORMITY ...............................................................................pag.15
5. GENERAL WARNING ..........................................................................................................pag.15
6. GENERAL DESCRIPTION ..................................................................................................pag.16
7. ASSEMBLING ..................................................................................................................... pag.16
7.1 Assembling RS700-RS702 .........................................................................................pag.16
7.1.1 RS700 ...................................................................................................................... pag.16
7.1.2 RS702..................................................................................................................... pag.17
7.2 Assembling RS705 .....................................................................................................pag.17
7.2.1 Fixing tank edge ................................................................................................... pag.18
8. BEFORE USE .....................................................................................................................pag.19
9. NOTE FOR USE ..................................................................................................................pag.19
9.1 Note for use for RS700 ...............................................................................................pag.19
9.2 Note for use for RS702 ..............................................................................................pag.19
9.2.1 Independent use .................................................................................................. pag.19
9.2.2 Use with assistance ..........................................................................................pag.20
9.3 Note for use for RS705 ............................................................................................ pag.20
10. CLEANING AND DISINFECTION ..................................................................................... pag.20
10.1 Cleaning ..................................................................................................................... pag.20
10.2 Disinfection .............................................................................................................. pag.20
11. CONDITIONS OF DISPOSAL ............................................................................................ pag.20
11.1 General conditions of disposal .................................................................................. pag.20
12. SPARE PARTS AND ACCESSORIES .............................................................................. pag.20
13. TECHNICAL FEATURES ................................................................................................... pag.21
14. WARRANTY .......................................................................................................................pag.23
14.1 Repair ..........................................................................................................................pag.23
14.2 Spare parts ................................................................................................................pag.24
14.3 Exempt clauses .........................................................................................................pag.24

15
ENGLISH
I Class Medical Device
According to Directive 93/42/EEC and further modifications
1. CODES
RS700 Swivel shower chair without backrest
RS702 Swivel shower chair with backrest
RS705 Bath board with shower chair
2. INTRODUCTION
Thank you for purchasing a MOPEDIA bath aids by Moretti S.p.A. This user's manual provides
some suggestions as how to correctly use the product you have chosen and gives some valuable
advice for your safety. Please read through the manual carefully before using the product. Should
you have any queries, please contact your retailer for advice and assistance. In case of doubts,
we recommend to contact the dealer who can help and advice you properly.
Note: Check if any part has shipping damages and test before using. In case of damage, do not
use the device. Contact your dealer for further instructions.
3. INTENDED USE
The bath chair by Moretti is intended for disable patient assistance in bath tub.
CAUTION!
• Do not use the product for a purpose not indicated in this manual
• Moretti S.p.A declines all responsibilities for any consequences resulting from an
incorrect use of this product and from unauthorized alteration to the frame of the product
• The manufacturer reserves the right to change the information contained in this
document without previous notice
4. EC DECLARATION OF CONFORMITY
Moretti S.p.A. hereby declares, under its own exclusive responsibility, that the products
manufactured and sold by Moretti S.p.A. and belonging to the bath aids category are in
compliance with the applicable provisions outlined in the Medical Devices Directive 93/42/EEC
and further modifications. To this end Moretti S.p.A. guarantees and declares as follows, under
its own responsibility:
1. The devices in question satisfy the essential requirements of Annex I of directive 93/42/ EEC
as prescribed by Annex VII of the above directive
2. The devices in question ARE NOT MEASUREMENT DEVICES
3. The devices in question ARE NOT INTENDED FOR CLINICAL INVESTIGATION
4. The devices in question are sold in NON STERILE packing
5. The devices in question should be considered as belonging to class I
6. DO NOT use/install the devices in question for any other purpose than that expressly
indicated by Moretti S.p.A.
7. Moretti S.p.A. maintains and submits the documentation certifying conformity with
5. GENERAL WARNINGS
• DO NOT use this product or any available optional equipment without first completely reading
and understanding this instruction manual. If you are unable to understand the warnings,
cautions or instructions, contact a healthcare professional, dealer or technical personnel
before attempting to use this equipment, otherwise injury or damage may occur
• Keep the packed bath chair away from heat sources
• SERVICE LIFE- the product use limit is defined by the wear of the parts
• ALWAYS keep hands and fingers clear of moving parts to avoid injury
• DO NOT allow children to play on or operate the bath chair

16 ENGLISH
6. GENERAL DESCRIPTION
RS700-RS702
Adjustable swivel stool with handle with and without backrest. Painted aluminum frame, TPR
(thermoplastic rubber) handle and board, TPE central swivel and non-slip seat. Swivel seat with
90 degree position lock at every right angle location. 8 position seat height adjustment by 1”
increment.
RS705
Bath board with shower chair. Innovative central bath seat flipped up allow more space for
bathing. Realised in PE with aluminum pointed grave, rubber covered clamps and under stripes
resist slipping and protect surfaces from scratching.
7. ASSEMBLING
7.1 RS700-RS702
The RS700-702 products are supplied unassembled and consist of:
- Seat (1 pcs)
- Backrest (only for RS702 model) (1 pcs)
- Handle (1 pcs)
- Legs (4 pcs)
- Screws
7.1.1 RS700



A. Put two legs cross to form right angle and screw on the knob in the center hole;
B. To screw assembly other knobs with the swivel seat;
C. Adjust the seat height;
D. Select one end for handle screwed on, and covers up the small lids on the other end;

17
ENGLISH
7.1.2 RS702
7.2 RS705
The bath board with shower chair RS705 is supplied unassembled and consist of:
- Main Bath Board (1 pcs)
- Grip (1 pcs)
- Knob (2 pz)
- Small Lids (2 pcs)
- 8 position Connecting Rod with Hooks (1 pcs)
- Bath Seat (1 pcs)
- Screws
A. Select one end for handle assembly, and over up the small lids on the other end;

18 ENGLISH
B. Connecting main bath board with bath seat by hooks on each end of rod;
C. Insert four legs into the holes below the bath seat, then assembly completed;
7.2.1 Fitting the Bath Board
A. Place the Bath board on the top of the tub wall with levers “UNLOCK” position;
B. Slide the plates closely as possible to the inside wall of tub;
C. LOCK the levers as shown. Fitting completed.

19
ENGLISH
8. BEFORE USE
• Check if the frame is damaged in order to guarantee a safe use for people and things
• Check the correct assembly of the device
9. NOTE FOR USE
9.1 Note for use for RS700
LOCK POSITION
A. Adjust the seat height, Sit on, Push down the front bottom to swivel the top seat;
B. Turn around right or left with one hand holding on the handle;
C. Hand off the front bottom;
D. Position lock at right angle location;
9.2 Note for use for RS702
9.2.1 Self Operation
A. Adjust the seat height, Sit on, Push down the front bottom to swivel the top seat;
B. Turn around right or left with one hand holding on the handle;
C. Hand off the front bottom;
D. Position lock at right angle location;

20 ENGLISH
9.2.2 Nursing Operation
Nursing people take care and operate the seat swiveling from the back bottom for the patient
or elderly.
9.3 Note for use for RS705
AB C D E
A. Sit on the side of the bath board
B. Move one leg over the bath top wall slowly
C. Again another leg and move body to the center with one hand on the grip
D. Stand up to hold the rail and flip up the central seat
E. Sit down on the chair carefully in the bath tub
10. CLEANING AND DISINFECTION
10.1 Cleaning
Use a damp cloth and mild soap. Then dry thoroughly before use.
10.2 Disinfezione
If you need to disinfect the device use a common disinfectant cleaner.
NOTE: Never use acids, alkalis or solvents such as acetone.
11. CONDITIONS OF DISPOSAL
11.1 General conditions of disposal
In case of disposal don’t use the inserting container for municipal waste. We recommend to dispose
the bath chair in the appropriate disposal areas for recycling.
12. SPARE PARTS AND ACCESSORIES
For spare parts only refer to MORETTI master catalogue.
