Msw motor technics Msw-drnb2 User manual

EXPONDO.DE

METAL SHEET CUTTER

DRILL ATTACHMENT

MSW-DRNB2

BEDIENUNGSANLEITUNG

 Deutsch

 English

 Polski

 Česky

 Français

 Italiano

 Español

2Rev. 04.09.2019

PRODUKTNAME BLECHSCHNEIDER FÜR BOHRMASCHINE

PRODUCT NAME METAL SHEET CUTTER DRILL ATTACHMENT

NAZWA PRODUKTU NOŻYCE DO CIĘCIA BLACHY NA WIERTARKĘ

NÁZEV VÝROBKU PROSTŘIHOVAČ PLECHŮ DO VRTAČKY

NOM DU PRODUIT GRIGNOTEUSE À TÔLE POUR PERCEUSE

NOME DEL PRODOTTO TAGLIA LAMIERA PER TRAPANO

NOMBRE DEL PRODUCTO CORTADORA DE CHAPA PARA TALADRO

MODELL

MSW-DRNB2

PRODUCT MODEL

MODEL PRODUKTU

MODEL VÝROBKU

MODÈLE

MODELLO

MODELO

IMPORTEUR

EXPONDO POLSKA SP. Z O.O. SP. K.

IMPORTER

DOVOZCE

IMPORTATEUR

IMPORTATORE

IMPORTADOR

ADRESSE VON IMPORTEUR

UL. NOWY KISIELIN – INNOWACYJNA 7, 66-002 ZIELONA GÓRA | POLAND, EU

IMPORTER ADDRESS

ADRES IMPORTERA

ADRESA DOVOZCE

ADRESSE DE L'IMPORTATEUR

INDIRIZZO DELL'IMPORTATORE

DIRECCIÓN DEL IMPORTADOR

TECHNISCHE DATEN Te Die Begrie "Gerät" oder "Produkt" in den Warnungen

und Beschreibung des Handbuchs beziehen sich auf

<Blechschneider für Bohrmaschine>.

2.1. SICHERHEIT AM ARBEITSPLATZ

a) Halten Sie Ihren Arbeitsplatz sauber und gut

beleuchtet. Unordnung oder schlechte Beleuchtung

kann zu Unfällen führen. Handeln Sie vorausschauend,

beobachten Sie, was getan wird, und nutzen Sie Ihren

gesunden Menschenverstand bei der Verwendung

des Gerätes.

b) Im Falle eines Schadens oder einer Störung sollte das

Gerät sofort ausgeschaltet und dies einer autorisierten

Person gemeldet werden.

c) Wenn Sie nicht sicher sind, ob das Gerät

ordnungsgemäß funktioniert, wenden Sie sich an den

Service des Herstellers.

d) Reparaturen dürfen nur vom Service des Herstellers

durchgeführt werden. Führen Sie keine Reparaturen

auf eigene Faust durch!

e) Während des Betriebs produziert das Gerät Staub

und Schmutz. Schützen Sie unbeteiligte Personen vor

schädlichen Auswirkungen.

f) Überprüfen Sie regelmäßig den Zustand der

Sicherheitsinformationsaufkleber. Falls die Aufkleber

unleserlich sind, sollten diese erneuert werden.

g) Bewahren Sie die Gebrauchsanleitung für den

weiteren Gebrauch auf. Sollte das Gerät an Dritte

weitergegeben werden, muss die Gebrauchsanleitung

mit ausgehändigt werden.

h) Verpackungselemente und kleine Montageteile

außerhalb der Reichweite von Kindern aufbewahren.

i) Halten Sie das Gerät von Kindern und Tieren fern.

j) Im Laufe der Nutzung dieses Werkzeugs einschlieβlich

anderer Werkzeuge soll man sich nach übrigen

Betriebsanweisungen richten.

Gebrauchsanweisung beachten.

ACHTUNG!, WARNUNG! oder HINWEIS!, um auf

bestimmte Umstände aufmerksam zu machen

(allgemeines Warnzeichen).

Augenschutz benutzen.

Handschutz benutzen.

Parameter Werte

Produktname Blechschneider

für Bohrmaschine

Modell MSW-DRNB2

Betriebsdrehzahl [U/min] 3.000

Mindestschnittdurchmesser [mm] 24

Maximale

Dicke des

geschnit-

tenen

Materials

[mm]

Eisen- oder

Stahlplatte

1,8

Edelstahlplatte 1,2

Kupfer- oder Alu-

miniumplatte

2,0

Kunststo- oder

Glasfaserplatte

2,0

Abmessungen [mm] 178x52x85

Gewicht [kg] 0,4

Rev. 04.09.2019

2.2. PERSÖNLICHE SICHERHEIT

a) Es ist nicht gestattet, das Gerät im Zustand der

Ermüdung, Krankheit, unter Einuss von Alkohol,

Drogen oder Medikamenten zu betreiben, wenn das

die Fähigkeit das Gerät zu bedienen, einschränkt.

b) Das Gerät darf nicht von Kindern oder Personen

mit eingeschränkten physischen, sensorischen und

geistigen Fähigkeiten oder ohne entsprechende

Erfahrung und entsprechendes Wissen bedient

werden. Dies ist nur unter Aufsicht einer für die

Sicherheit zuständigen Person und nach einer

Einweisung in die Bedienung der Maschine gestattet.

c) Seien Sie aufmerksam und verwenden Sie Ihren

gesunden Menschenverstand beim Betreiben des

Gerätes. Ein Moment der Unaufmerksamkeit während

der Arbeit kann zu schweren Verletzungen führen.

d) Benutzen Sie eine persönliche Schutzausrüstung,

die den in Punkt 1 der Symbolerläuterungen

vorgegebenen Maßgaben entspricht. Die Verwendung

einer geeigneten und zertizierten Schutzausrüstung

verringert das Verletzungsrisiko.

e) Überschätzen Sie Ihre Fähigkeiten nicht. Sorgen Sie

für einen sicheren Stand während der Arbeit. Dies gibt

Ihnen eine bessere Kontrolle über das Gerät im Falle

unerwarteter Situationen.

f) Tragen Sie keine weite Kleidung oder Schmuck.

Halten Sie Haare, Kleidung und Handschuhe von

1. ALLGEMEINE BESCHREIBUNG

Diese Anleitung ist als Hilfe für eine sichere und

zuverlässige Nutzung gedacht. Das Produkt wurde strikt

nach den technischen Vorgaben und unter Verwendung

modernster Technologien und Komponenten sowie unter

Wahrung der höchsten Qualitätsstandards entworfen und

angefertigt.

VOR INBETRIEBNAHME MUSS DIE ANLEITUNG

GENAU DURCHGELESEN UND VERSTANDEN

WERDEN.

Für einen langen und zuverlässigen Betrieb des Geräts muss

auf die richtige Handhabung und Wartung entsprechend

den in dieser Anleitung angeführten Vorgaben geachtet

werden. Die in dieser Anleitung angegebenen technischen

Daten und die Spezikation sind aktuell. Der Hersteller

behält sich das Recht vor, im Rahmen der Verbesserung der

Qualität Änderungen vorzunehmen.

ERLÄUTERUNG DER SYMBOLE

HINWEIS! In der vorliegenden Anleitung sind

Beispielbilder vorhanden, die von dem tatsächlichen

Aussehen das Produkt abweichen können.

Die originale Anweisung ist die deutschsprachige Fassung.

Sonstige Sprachfassungen sind Übersetzungen aus der

deutschen Sprache.

2. NUTZUNGSSICHERHEIT

ACHTUNG! Lesen Sie alle Sicherheitshinweise und

alle Anweisungen durch. Die Nichtbeachtung der

Warnungen und Anweisungen kann zu elektrischen

Schlägen, Feuer und / oder schweren Verletzungen

bis hin zum Tod führen.

HINWEIS! Kinder und Unbeteiligte müssen bei der

Arbeit mit diesem Gerät gesichert werden.

BEDIENUNGSANLEITUNG

4 5

3.3. REINIGUNG UND WARTUNG

a) Schalten Sie das Antriebsgerät vor jeder Reinigung,

Einstellung, Austausch von Zubehör und auch

bei Nichtgebrauch des Geräts aus, kühlen Sie es

vollständig ab und warten Sie, bis die rotierenden

Elemente zum Stillstand gekommen sind.

b) Verwenden Sie zur Reinigung der Oberäche

ausschließlich Mittel ohne ätzende Inhaltsstoe.

c) Lassen Sie nach jeder Reinigung alle Teile gut

trocknen, bevor das Gerät erneut verwendet wird.

d) Bewahren Sie das Gerät an einem trockenen, kühlen,

vor Feuchtigkeit und direkter Sonneneinstrahlung

geschütztem Ort auf.

e) Es ist verboten, das Gerät mit einem Wasserstrahl zu

besprühen oder in Wasser zu tauchen.

f) Die Belüftungsönungen sind mit Pinsel und

Druckluft zu reinigen.

g) In Hinblick auf technische Ezienz und zur

Vorbeugung vor Schäden sollte das Gerät regelmäßig

überprüft werden.

h) Schmieren Sie rotierende Teile und/oder

Kontaktächen regelmäßig mit Fett.

i) Halten Sie Hebel und Einstellelemente sauber und

frei von Schmiermittelresten.

j) Beim Schneiden eines 2 mm dicken Stahlblechs kann

ein Messer mindestens 100 m Stahlblech schneiden.

Schleifen Sie das abgenutzte Messer oder ersetzen

Sie es durch ein neues.

3. NUTZUNGSBEDINGUNGEN

Das Produkt ist ein Werkzeug zum Schneiden von Blechen,

das am Bohrer befestigt wird.

Für alle Schäden bei nicht sachgemäßer Verwendung

haftet allein der Betreiber.

3.1. GERÄTEBESCHREIBUNG

beweglichen Teilen fern. Lose Kleidung, Schmuck

oder lange Haare können durch sich bewegende Teile

erfasst werden.

g) Entfernen Sie alle Einstellwerkzeuge oder Schlüssel,

bevor Sie das Gerät einschalten. Gegenstände, die

in rotierenden Teilen verbleiben, können zu Schäden

und Verletzungen führen.

h) Das Gerät ist kein Spielzeug. Kinder sollten in der

Nähe des Geräts unter Aufsicht stehen, um Unfälle zu

vermeiden.

2.3. SICHERE ANWENDUNG DES GERÄTS

a) Überhitzen Sie das Gerät nicht. Verwenden

Sie nur geeignete Werkzeuge für die jeweilige

Anwendung. Richtig ausgewählte Geräte und der

sorgsame Umgang mit ihnen führen zu besseren

Arbeitsergebnissen.

b) Nicht verwendete Werkzeuge sind außerhalb

der Reichweite von Kindern sowie von Personen

aufzubewahren, welche weder das Gerät noch die

Anleitung kennen. In den Händen unerfahrener

Personen können diese Geräte eine Gefahr darstellen.

c) Halten Sie das Gerät stets in einem einwandfreien

Zustand. Prüfen Sie vor jeder Inbetriebnahme, ob

am Gerät und seinen beweglichen Teilen Schäden

vorliegen (defekte Komponenten oder andere

Faktoren, die den sicheren Betrieb der Maschine

beeinträchtigen könnten). Im Falle eines Schadens

muss das Gerät vor Gebrauch in Reparatur gegeben

werden.

d) Halten Sie das Gerät außerhalb der Reichweite von

Kindern.

e) Reparatur und Wartung von Geräten dürfen

nur von qualiziertem Fachpersonal und mit

Originalersatzteilen durchgeführt werden. Nur so wird

die Sicherheit während der Nutzung gewährleistet.

f) Um die Funktionsfähigkeit des Gerätes zu

gewährleisten, dürfen die werksmäßig montierten

Abdeckungen oder Schrauben nicht entfernt werden.

g) Berühren Sie keine beweglichen Teile oder

Zubehörteile, es sei denn, das Gerät wurde vom Netz

getrennt.

h) Lassen Sie dieses Gerät während des Betriebs nicht

unbeaufsichtigt.

i) Das Gerät muss regelmäßig gereinigt werden, damit

sich nicht dauerhaft Schmutz festsetzt.

j) Bearbeiten Sie nie zwei Elemente gleichzeitig.

k) Das Gerät ist kein Spielzeug. Reinigung und Wartung

dürfen nicht von Kindern ohne Aufsicht durch eine

erwachsene Person durchgeführt werden.

l) Es ist untersagt, in den Aufbau des Geräts einzugreifen,

um seine Parameter oder Konstruktion zu ändern.

m) Geräte von Feuer – und Wärmequellen fernhalten.

n) Achten Sie bei der Verarbeitung von Werkstücken

auf die Anwesenheit von Umstehenden und deren

Sicherheit.

o) Das Werkstück sollte während der Bearbeitung genau

überwacht werden, um auf Gefahren zu reagieren

oder Schäden am Werkstück rechtzeitig zu vermeiden.

p) Halten Sie Ordnung und entfernen Sie nach der

Bearbeitung Staub, Schmutz und unnötige Teile des

Werkstücks.

q) Das Werkstück sollte frei von Verunreinigungen sein.

r) Tragen Sie Schutzhandschuhe, um Verletzungen

durch scharfe Kanten zu vermeiden.

s) Mit Hilhe dieses Geräts können Elemente mit den

in der Tabelle der technischen Daten angegebenen

Parametern verarbeitet werden. Die zulässigen

Abmessungen des Werkstücks dürfen nicht

überschritten werden.

t) Lange Werkstücke müssen für die Bearbeitung

abgestützt und stabil positioniert werden.

u) Starten Sie den Schneidevorgang nicht vor dem

Starten des Motors.

v) Das Gerät muss während des Betriebs in Bezug

auf das Werkstück senkrecht gehalten werden

(das Gerät nicht zur Seite kippen, Kippen kann die

Leistung beeinträchtigen und das Schneidmesser

beschädigen).

w) Vor dem Gebrauch des Werkzeugs alle Schrauben und

Muttern prüfen und anziehen.

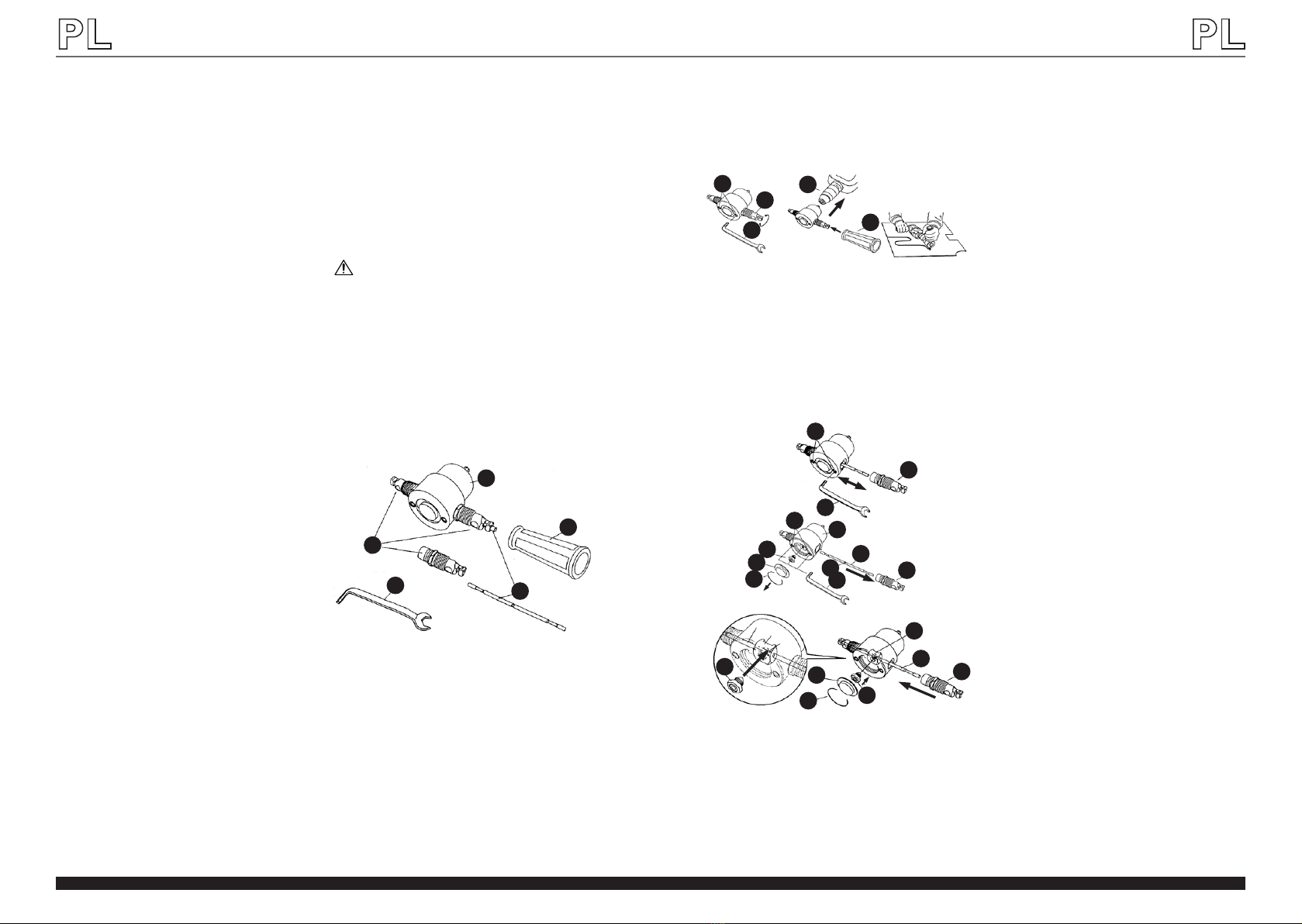

1. Werkzeughalter

2. Gehäuse

3. Schlüssel

4. Gri

5. Messerhalter

Andere Elemente sind auf den Zeichnungen im weiteren Teil

dieses Handbuchs gekennzeichnet:

6. Befestigungsschraube

7. Bohrfutter

8. Befestigungsschraube und Mutter

9. Schraubenfeder

10. Montagebohrung

11. Gleitstück

12. Abdeckung

13. Verriegelungsschraube

3.2. ARBEIT MIT DEM GERÄT

3.2.1. NUTZUNG:

• Befestigen Sie das Werkstück so am Arbeitsplatz,

dass der Abstand zwischen dem Werkstück und der

Arbeitstischoberäche mindestens 15 cm beträgt.

• Befestigen Sie das Werkzeug am Bohrer, indem Sie

es am Bohrfutter befestigen

• Erst wenn der Antriebsmotor vollständig gestartet ist,

darf mit dem Werkzeug gearbeitet werden.

• Ziehen Sie vor Beendigung der Arbeiten das

Schneidmesser bei laufendem Motor aus der Platte.

• Verwenden Sie während des Betriebs ein spezielles

Kühlöl/Fett.

3.2.2. WERKZEUGHALTER - MONTAGE/DEMONTAGE

1. Lösen Sie die Befestigungsschrauben mit einem

Schraubenschlüssel.

2. Schrauben Sie den Werkzeughalter ab oder auf.

3. Ziehen Sie die Befestigungsschrauben mit einem

Schraubenschlüssel an.

3.2.3. MESSERHALTER - AUSTAUSCH:

1. Lösen Sie die Befestigungsschrauben.

2. Lösen Sie die Verriegelungsschraube und ziehen Sie

die Welle heraus.

3. Befestigen Sie den Messerhalter so am Gehäuse,

dass die Montagebohrung am Gleitstück in

der richtigen Position ist. Ziehen Sie dann die

Verriegelungsschraube an.

4. Ziehen Sie die Befestigungsschrauben an.

5. Montieren Sie die Abdeckung und die

Schraubenfeder.

Rev. 04.09.2019 Rev. 04.09.2019

ACHTUNG! Obwohl das Gerät mit dem Gedanken an

die Sicherheit entworfen wurde, besitzt es bestimmte

Schutzmechanismen. Trotz der Verwendung

zusätzlicher Sicherheitselemente besteht bei der

Bedienung immer noch ein Verletzungsrisiko. Es wird

empfohlen, bei der Nutzung Vorsicht und Vernunft

walten zu lassen.

TECHNICAL DATA The terms "device" or "product" are used in the warnings

and instructions to refer to <Metal Sheet Cutter Drill

Attachment>.

2.1. SAFETY IN THE WORKPLACE

a) Make sure the workplace is clean and well lit. A messy

or poorly lit workplace may lead to accidents. Try

to think ahead, observe what is going on and use

common sense when working with the device.

b) If you discover damage or irregular operation,

immediately switch the device o and report it to

a supervisor without delay.

c) If there are any doubts as to the correct operation

of the device, contact the manufacturer's support

service.

d) Only the manufacturer's service point may repair the

device. Do not attempt any repairs independently!

e) The device produces dust and debris during

operation. It is important to protect bystanders from

their harmful eects.

f) Regularly inspect the condition of the safety labels. If

the labels are illegible, they must be replaced.

g) Please keep this manual available for future

reference. If this device is passed on to a third party,

the manual must be passed on with it.

h) Keep packaging elements and small assembly parts

in a place not available to children.

i) Keep the device away from children and animals.

j) If this device is used together with another

equipment, the remaining instructions for use shall

also be followed.

Read instructions before use.

WARNING! or CAUTION! or REMEMBER!

Applicable to the given situation (general

warning sign).

Wear protective goggles.

Wear protective gloves.

Parameter description Parameter value

Product name Metal Sheet Cutter

Drill Attachment

Model MSW-DRNB2

Operating speed [rpm] 3,000

Minimum cutting diameter [mm] 24

Maximum

thickness

of cut

material

[mm]

iron or steel plate 1.8

stainless steel

plate

1.2

copper or

aluminum plate

2.0

plastic or

berglass plate

2.0

Dimensions [mm] 178x52x85

Weight [kg] 0.4

2.2. PERSONAL SAFETY

a) Do not use the device when tired, ill or under the

inuence of alcohol, narcotics or medication which

can signicantly impair the ability to operate the

device.

b) The device is not designed to be handled by persons

(including children) with limited mental and sensory

functions or persons lacking relevant experience and/

or knowledge unless they are supervised by a person

responsible for their safety or they have received

instruction on how to operate the device.

c) When working with the device, use common sense

and stay alert. Temporary loss of concentration while

using the device may lead to serious injuries.

d) Use personal protective equipment as required

for working with the device, specied in section 1

(Legend). The use of correct and approved personal

protective equipment reduces the risk of injury.

e) Do not overestimate your abilities. When using the

device, keep your balance and remain stable at all

times. This will ensure better control over the device

in unexpected situations.

f) Do not wear loose clothing or jewellery. Keep hair,

clothes and gloves away from moving parts. Loose

clothing, jewellery or long hair may get caught in

moving parts.

g) Remove all adjusting tools or spanners before turning

the device on. A tool or spanner left in the revolving

part of the device may cause injury.

h) The device is not a toy. Children must be supervised to

ensure that they do not play with the device.

3. USE GUIDELINES

The product should be attached to the drill as a tool intended

for cutting sheet metal.

The user is liable for any damage resulting from

unintended use of the device.

3.1. DEVICE DESCRIPTION

2.3. SAFE DEVICE USE

a) Do not overload the device. Use the appropriate tools

for the given task. A correctly-selected device will

perform the task for which it was designed better and

in a safer manner.

b) When not in use, store in a safe place, away from

children and people not familiar with the device who

have not read the user manual. The device may pose

a hazard in the hands of inexperienced users.

c) Keep the device in perfect technical condition. Before

each use check for general damage and especially

check for cracked parts or elements and for any other

conditions which may impact the safe operation of

the device. If damage is discovered, hand over the

device for repair before use.

d) Keep the device out of the reach of children.

e) Device repair or maintenance should be carried out by

qualied persons, only using original spare parts. This

will ensure safe use.

f) To ensure the operational integrity of the device, do

not remove factory-tted guards and do not loosen

any screws.

g) Do not touch articulated parts or accessories unless

the device has been disconnected from the power

source.

h) Do not leave this appliance unattended while it is in

use.

i) Clean the device regularly to prevent stubborn grime

from accumulating.

j) Do not work on two workpieces at the same time.

k) The device is not a toy. Cleaning and maintenance may

not be carried out by children without supervision by

an adult person.

l) It is forbidden to interfere with the structure of

the device in order to change its parameters or

construction.

m) Keep the device away from sources of re and heat.

n) When processing elements, pay attention to

bystanders and their safety.

o) Carefully observe the element during processing

in order to respond to a threat in time or prevent

damage of the element.

p) Keep a workplace clean and remove all dust, shards

and unnecessary parts of the element after processing.

q) The material to be processed should be free from dirt.

r) Use protective gloves to avoid injuries made by sharp

edges.

s) When using the device, process only the elements

of parameters accordant with the data given in the

technical data table. Do not exceed the permissible

dimensions of the workpiece.

t) Long workpieces must be supported and set stably

for processing.

u) Do not start cutting before starting the engine.

v) During operation, the device should be kept vertically

to the workpiece (do not tilt the device sideways, it

may reduce eciency and damage the cutting knife).

w) Before using the tool, check and tighten all bolts and

nuts.

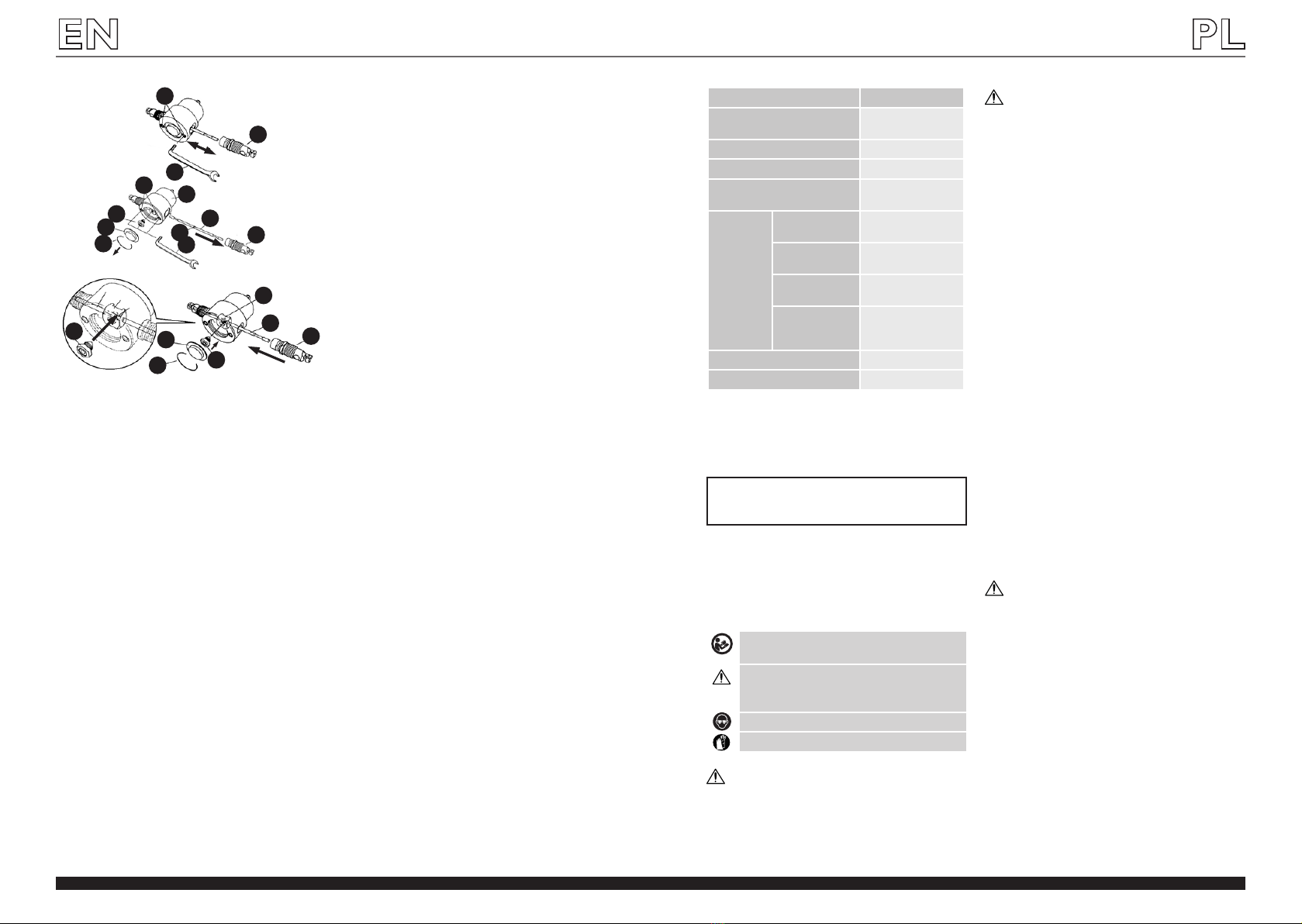

1. Handle

2. Main body

3. Wrench

4. Handgrip

5. Knife handle

Other elements are presented on the illustrations further

in the manual:

6. Clamping screw

7. Drill chuck

8. Clamping screw and nut

9. Coil spring

10. Clamping hole

11. Sliding block

12. Cover

13. Locking screw

To increase the product life of the device and to ensure

trouble-free operation, use it in accordance with this user

manual and regularly perform maintenance tasks. The

technical data and specications in this user manual are

up to date. The manufacturer reserves the right to make

changes associated with quality improvement.

LEGEND

1. GENERAL DESCRIPTION

The user manual is designed to assist in the safe and

trouble-free use of the device. The product is designed

and manufactured in accordance with strict technical

guidelines, using state-of-the-art technologies and

components. Additionally, it is produced in compliance

with the most stringent quality standards.

DO NOT USE THE DEVICE UNLESS YOU HAVE

THOROUGHLY READ AND UNDERSTOOD THIS

USER MANUAL.

PLEASE NOTE! Drawings in this manual are for

illustration purposes only and in some details may

dier from the actual product.

The original operation manual is written in German. Other

language versions are translations from the German.

2. USAGE SAFETY

ATTENTION! Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, re and/or

serious injury or even death.

REMEMBER! When using the device, protect children

and other bystanders.

ATTENTION! Despite the safe design of the device

and its protective features, and despite the use of

additional elements protecting the operator, there is

still a slight risk of accident or injury when using the

device. Stay alert and use common sense when using

the device.

3.2. DEVICE USE

3.2.1. OPERATING:

• Fasten the workpiece in the workplace so that the

distance between the workpiece and the surface of

the working table is at least 15 cm.

• Fasten the tool to a drill by attaching it to the drill

chuck.

• Do not start the device until a drive motor has

completely started.

• Before nishing operation, pull the cutting blade out

of the plate while the engine is still running.

• Special oil/cooling grease should be used during

operation.

3.2.2. HANDLE – ASSEMBLY/DISMANTLING

1. Loosen the clamping screws with the wrench.

2. Screw the handle out or in.

3. Tighten the clamping screws with the wrench.

Rev. 04.09.2019

6Rev. 04.09.2019

DANE TECHNICZNE

1. OGÓLNY OPIS

Instrukcja przeznaczona jest do pomocy w bezpiecznym

i niezawodnym użytkowaniu. Produkt jest zaprojektowany

i wykonany ściśle według wskazań technicznych przy

użyciu najnowszych technologii i komponentów oraz przy

zachowaniu najwyższych standardów jakości.

PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY

DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ

INSTRUKCJĘ.

Dla zapewnienia długiej i niezawodnej pracy urządzenia

należy dbać o jego prawidłową obsługę oraz konserwację

zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane

techniczne i specykacje zawarte w tej instrukcji obsługi są

aktualne. Producent zastrzega sobie prawo dokonywania

zmian związanych z podwyższeniem jakości.

OBJAŚNIENIE SYMBOLI

UWAGA! Ilustracje w niniejszej instrukcji obsługi

mają charakter poglądowy i w niektórych

szczegółach mogą różnić się od rzeczywistego

wyglądu produktu.

Instrukcją oryginalną jest niemiecka wersja instrukcji.

Pozostałe wersje językowe są tłumaczeniami z języka

niemieckiego.

2. BEZPIECZEŃSTWO UŻYTKOWANIA

UWAGA! Przeczytaj wszystkie ostrzeżenia

dotyczące bezpieczeństwa oraz wszystkie instrukcje.

Niezastosowanie się do ostrzeżeń i instrukcji może

spowodować porażenie prądem, pożar i/lub ciężkie

obrażenia ciała lub śmierć.

Termin „urządzenie” lub „produkt” w ostrzeżeniach

i w opisie instrukcji odnosi się do <Nożyce do cięcia blachy

na wiertarkę>.

2.1 BEZPIECZEŃSTWO W MIEJSCU PRACY

a) Utrzymywać porządek w miejscu pracy i dobre

oświetlenie. Nieporządek lub złe oświetlenie może

prowadzić do wypadków. Należy być przewidującym,

obserwować co się robi i zachowywać rozsądek

podczas używania urządzenia.

b) W razie stwierdzenia uszkodzenia lub nieprawidłowości

w pracy urządzenia należy je bezzwłocznie wyłączyć

i zgłosić to do osoby uprawnionej.

c) W razie wątpliwości czy urządzenia działa poprawnie,

należy skontaktować się z serwisem producenta.

d) Naprawy urządzenia może wykonać wyłącznie

serwis producenta. Nie wolno dokonywać napraw

samodzielnie!

e) Podczas pracy urządzeniem wytwarza się pył oraz

odłamki, zabezpieczyć osoby postronne przed ich

szkodliwym działaniem.

f) Należy regularnie sprawdzać stan naklejek

z informacjami dotyczącymi bezpieczeństwa.

W przypadku gdy, naklejki są nieczytelne należy je

wymienić.

g) Zachować instrukcję użytkowania w celu jej

późniejszego użycia. W razie, gdyby urządzenie miało

zostać przekazane osobom trzecim, to wraz z nim

należy przekazać również instrukcję użytkowania.

h) Elementy opakowania oraz drobne elementy

montażowe należy przechowywać w miejscu

niedostępnym dla dzieci.

i) Urządzenie trzymać z dala od dzieci i zwierząt.

j) W trakcie użytkowania tego urządzenia wraz z innymi

urządzeniami należy zastosować się również do

pozostałych instrukcji użytkowania.

INSTRUKCJA OBSŁUGI

Produkt spełnia wymagania odpowiednich norm

bezpieczeństwa.

UWAGA! lub OSTRZEŻENIE! lub PAMIĘTAJ!

opisująca daną sytuację (ogólny znak

ostrzegawczy).

Założyć okulary ochronne.

Stosować rękawice ochronne.

Opis parametru Wartość parametru

Nazwa produktu Nożyce do cięcia

blachy na wiertarkę

Model MSW-DRNB2

Prędkość robocza [rpm] 3 000

Minimalna średnica cięcia

[mm]

Maksymalna

grubość

ciętego

materiału

[mm]

płyta żelazna lub

stalowa

1,8

płyta ze stali

nierdzewnej

1,2

płyta miedziana

lub aluminiowa

2,0

płyta plastikowa

lub z włókna

szklanego

2,0

Wymiary [mm] 178x52x85

Waga [kg] 0,4

PAMIĘTAJ! Należy chronić dzieci i inne osoby

postronne podczas pracy urządzeniem.

2.2. BEZPIECZEŃSTWO OSOBISTE

a) Niedozwolone jest obsługiwanie urządzenia

w stanie zmęczenia, choroby, pod wpływem alkoholu,

narkotyków lub leków, które ograniczają w istotnym

stopniu zdolności obsługi urządzenia.

b) Urządzenie nie jest przeznaczone do tego, by było

użytkowane przez osoby (w tym dzieci) o ograniczonych

funkcjach psychicznych, sensorycznych i umysłowych

lub nieposiadające odpowiedniego doświadczenia

i/lub wiedzy, chyba że są one nadzorowane przez

osobę odpowiedzialną za ich bezpieczeństwo lub

otrzymały od niej wskazówki dotyczące tego, jak

należy obsługiwać urządzenie.

c) Należy być uważnym, kierować się zdrowym

rozsądkiem podczas pracy urządzeniem. Chwila

nieuwagi podczas pracy, może doprowadzić do

poważnych obrażeń ciała.

d) Należy używać środków ochrony osobistej

wymaganych przy pracy urządzeniem

wyszczególnionych w punkcie 1 objaśnienia symboli.

Stosowanie odpowiednich, atestowanych środków

ochrony osobistej zmniejsza ryzyko doznania urazu.

1. Loosen the clamping screws.

2. Loosen the locking screw and pull out the shaft

3. Mount the knife handle in the main body of the

device so that the mounting hole is in the correct

position of the slide block. Then tighten the locking

screw.

4. Tighten the clamping screws.

5. Install the cover and the spring.

3.3. CLEANING AND MAINTENANCE

a) Before each cleaning, regulation, replacement of

accessories, and also when the device is not in use,

turn o and cool the drive device completely, and

wait for the rotating elements to stop.

b) Use only non-corrosive cleaners to clean the surface.

c) After cleaning the device, all parts should be dried

completely before using it again.

d) Store the unit in a dry, cool place, free from moisture

and direct exposure to sunlight.

e) Do not spray the device with a water jet or submerge

it in water.

f) The device must be regularly inspected to check its

technical eciency and spot any damage.

g) Use a soft cloth for cleaning.

h) Periodically protect rotating elements and/or

contact surfaces with grease.

i) The levers and regulating elements must be kept

clean and free of grease substances.

j) When cutting steel sheet of 2 mm thickness, one

blade can cut at least 100 m of such sheet. A used

blade should be sanded or replaced.

3.2.3. KNIFE HANDLE - REPLACEMENT

Rev. 04.09.2019

8Rev. 04.09.2019

3.3. CZYSZCZENIE I KONSERWACJA

a) Przed każdym czyszczeniem, regulacją, wymianą

osprzętu, a także jeżeli urządzenie nie jest używane,

należy wyłączyć i całkowicie ochłodzić urządzenie

napędowe, oraz odczekać, aż wirujące elementy

zatrzymają się.

b) Do czyszczenia powierzchni należy stosować

wyłącznie środki niezawierające substancji żrących.

c) Po każdym czyszczeniu wszystkie elementy należy

dobrze wysuszyć, zanim urządzenie zostanie

ponownie użyte.

d) Urządzenie należy przechowywać w suchym

i chłodnym miejscu chronionym przed wilgocią

i bezpośrednim promieniowaniem słonecznym.

e) Zabrania się spryskiwania urządzenia strumieniem

wody lub zanurzania urządzenia w wodzie.

f) Należy wykonywać regularne przeglądy urządzenia

pod kątem jego sprawności technicznej oraz

wszelkich uszkodzeń.

g) Do czyszczenia należy używać miękkiej ściereczki.

h) Elementy obrotowe i /lub powierzchnie styku

okresowo zabezpieczać smarem.

i) Dźwignie i elementy regulujące należy utrzymywać

w czystości, bez pozostałości substancji smarujących.

j) Przy operacji cięcia blachy stalowej o grubości 2

mm jedno ostrze może przeciąć co najmniej 100 m

takiej blachy. Zużyte ostrze należy wyszlifować lub

wymienić na nowe.

3.2. PRACA Z URZĄDZENIEM

3.2.1. UŻYTKOWANIE:

• Zamocować element przeznaczony do obróbki

w miejscu pracy, tak aby odległość pomiędzy

elementem obrabianym a powierzchnią stołu

roboczego wynosiła co najmniej 15 cm.

• Zamocować narzędzie do wiertarki, mocując do

uchwytu wiertarskiego.

• Rozpocząć prace narzędziem dopiero gdy silnik

urządzenia napędowego całkowicie się uruchomi.

• Przed zakończeniem pracy należy wysunąć ostrze

tnące z płyty jeszcze podczas pracy silnika.

• Podczas pracy należy używać specjalnego oleju/

smaru chłodzącego.

3.2.2. UCHWYT NARZĘDZIA – MONTAŻ/ DEMONTAŻ

1. Poluzuj śruby mocujące za pomocą klucza.

2. Wykręcić lub wkręcić uchwyt narzędzia.

3. Przykręcić śruby mocujące za pomocą klucza

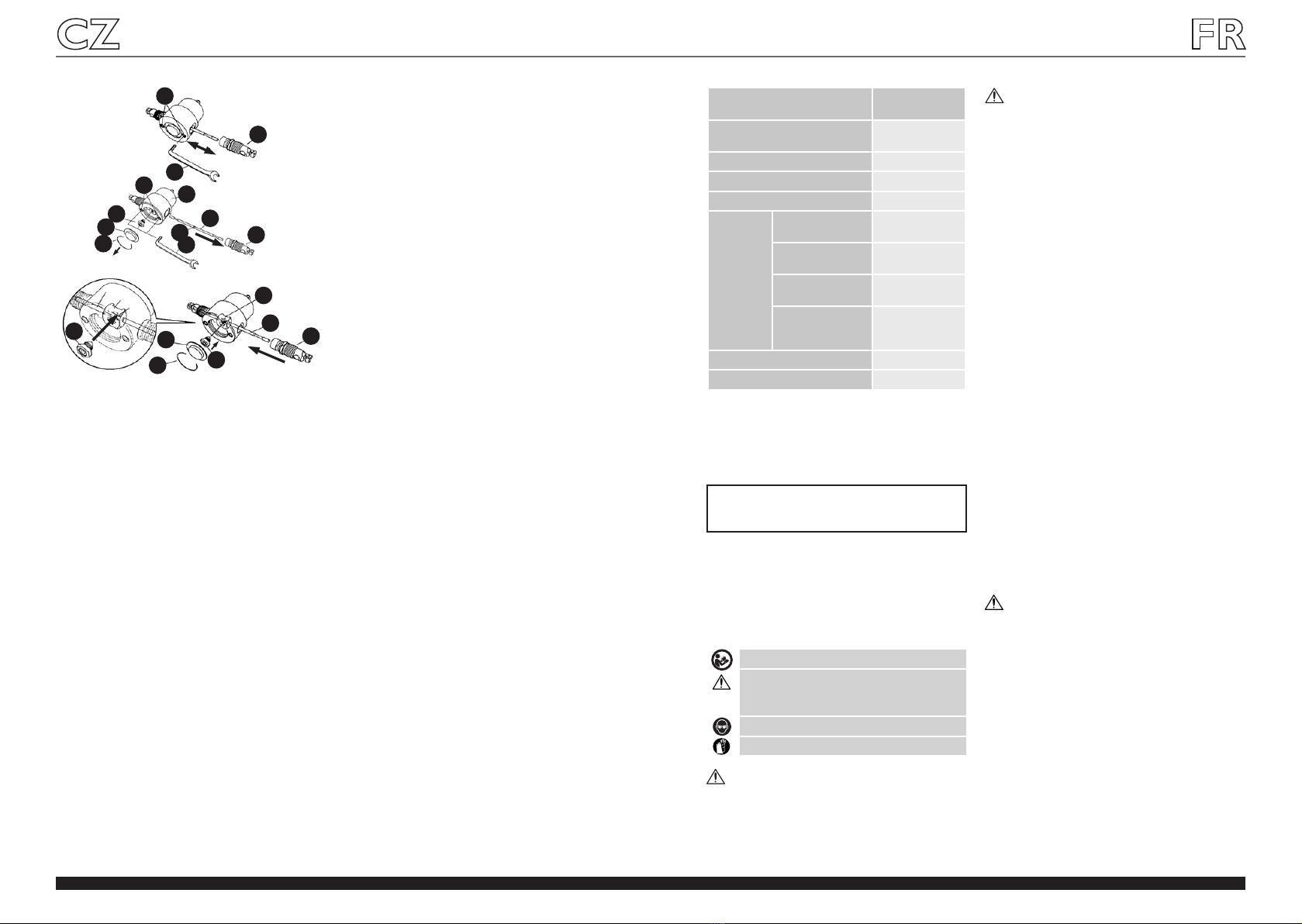

3.2.3. UCHWYT NOŻA – WYMIANA:

1. Poluzować śruby mocujące.

2. Poluzować śrubę blokującą i wyciągać wałek

3. Zamocować uchwyt noża w korpusie, tak aby otwór

mocujący znajdował się we właściwej pozycji bloku

ślizgowego. Następnie dokręć śrubę blokującą.

4. Dokręć śruby mocujące.

5. Zainstalować pokrywę oraz sprężynę.

Rev. 04.09.2019

UWAGA! Pomimo iż urządzenie zostało

zaprojektowane tak aby było bezpieczne, posiadało

odpowiednie środki ochrony oraz pomimo użycia

dodatkowych elementów zabezpieczających

użytkownika, nadal istnieje niewielkie ryzyko wypadku

lub odniesienia obrażeń w trakcie pracy z urządzeniem.

Zaleca się zachowanie ostrożności i rozsądku podczas

jego użytkowania.

3. ZASADY UŻYTKOWANIA

Produkt jest narzędziem przeznaczonym do cięcia blachy,

mocowanym do wiertarki.

Odpowiedzialność za wszelkie szkody powstałe

w wyniku użytkowania niezgodnego z przeznaczeniem

ponosi użytkownik.

3.1. OPIS URZĄDZENIA

e) Nie należy przeceniać swoich możliwości. Utrzymywać

balans i równowagę ciała przez cały czas pracy.

Umożliwia to lepszą kontrolę nad urządzeniem

w nieoczekiwanych sytuacjach.

f) Nie należy nosić luźnej odzieży ani biżuterii. Włosy,

odzież i rękawice utrzymywać z dala od części

ruchomych. Luźna odzież, biżuteria lub długie włosy

mogą zostać chwycone przez ruchome części.

g) Należy usunąć wszelkie narzędzia regulujące lub

klucze przed włączeniem urządzenia. Narzędzie

lub klucz pozostawiony w obracającej się części

urządzenia może spowodować obrażenia ciała.

h) Urządzenie nie jest zabawką. Dzieci powinny być

pilnowane, aby nie bawiły się urządzeniem.

2.3. BEZPIECZNE STOSOWANIE URZĄDZENIA

a) Nie należy przeciążać urządzenia. Używać narzędzi

odpowiednich do danego zastosowania. Prawidłowo

dobrane urządzenie wykona lepiej i bezpieczniej

pracę dla którego zostało zaprojektowane.

b) Nieużywane urządzenia należy przechowywać

w miejscu niedostępnym dla dzieci oraz osób

nieznających urządzenia lub tej instrukcji

obsługi. Urządzenia są niebezpieczne w rękach

niedoświadczonych użytkowników.

c) Utrzymywać urządzenie w dobrym stanie

technicznym. Sprawdzać przed każdą pracą czy

nie posiada uszkodzeń ogólnych lub związanych

z elementami ruchomymi (pęknięcia części

i elementów lub wszelkie inne warunki, które mogą

mieć wpływ na bezpieczne działanie urządzenia).

W przypadku uszkodzenia, oddać urządzenie do

naprawy przed użyciem.

d) Urządzenie należy chronić przed dziećmi.

e) Naprawa oraz konserwacja urządzeń powinna być

wykonywana przez wykwalikowane osoby przy

użyciu wyłącznie oryginalnych części zamiennych.

Zapewni to bezpieczeństwo użytkowania.

f) Aby zapewnić zaprojektowaną integralność

operacyjną urządzenia, nie należy usuwać

zainstalowanych fabrycznie osłon lub odkręcać śrub.

g) Nie wolno dotykać części lub akcesoriów ruchomych,

chyba że urządzenie zostało odłączone od zasilania.

h) Nie należy pozostawiać włączonego urządzenia bez

nadzoru.

i) Należy regularnie czyścić urządzenie, aby nie

dopuścić do trwałego osadzenia się zanieczyszczeń.

j) Nie wolno obrabiać dwóch przedmiotów

jednocześnie.

k) Urządzenie nie jest zabawką. Czyszczenie

i konserwacja nie mogą być wykonywane przez

dzieci bez nadzoru osoby dorosłej.

l) Zabrania się ingerowania w konstrukcję urządzenia

celem zmiany jego parametrów lub budowy.

m) Trzymać urządzenia z dala od źródeł ognia i ciepła.

n) W czasie obróbki elementów należy zwrócić uwagę

na obecność osób postronnych i ich bezpieczeństwo.

o) Należy bacznie obserwować element podczas

obróbki tak aby w odpowiednim czasie zareagować

na zagrożenie lub zapobiec uszkodzeniu elementu.

p) Zachować porządek i usunąć po obróbce wszelkie pyły,

odłamki oraz zbędne części obrabianego materiału.

q) Materiał poddawany obróbce powinien być wolny

od zanieczyszczeń.

r) Stosować rękawice ochronne w celu uniknięcia

skaleczenia przez ostre krawędzie.

s) W urządzeniu obrabiać elementy o parametrach

zgodnych z danymi podanymi w tabeli danych

technicznych. Nie przekraczać dopuszczalnych

wymiarów obrabianego materiału

t) Długie przedmioty obrabiane muszą być podparte

i ustawione stabilnie do obróbki.

u) Nie rozpoczynać operacji cięcia przed uruchomieniem

silnika.

v) Urządzenie w trakcie pracy powinno być

utrzymywane w pionie w stosunku do materiału

obrabianego (nie przechylać urządzenia na boki,

przechylanie może spowodować zmniejszenie

wydajności oraz uszkodzenie noża tnącego).

w) Przed użyciem narzędzia należy sprawdzić i dokręcić

wszystkie śruby oraz nakrętki.

1. Uchwyt narzędzia

2. Korpus

3. Klucz

4. Rękojeść

5. Uchwyt noża

Pozostałe elementy oznaczone są na rysunkach znajdujących

się w dalszej części instrukcji:

6. Śruba mocująca

7. Uchwyt wiertarski

8. Śruba mocujące i nakrętka

9. Sprężyna zwojowa

10. Otwór mocujący

11. Blok przesuwny

12. Pokrywa

13. Śruba blokująca

Rev. 04.09.2019

TECHNICKÉ ÚDAJE Pojem „zařízení“ nebo „výrobek“ v bezpečnostních

pokynech a návodu se vztahuje na <Prostřihovač plechů

do vrtačky>.

2.1. BEZPEČNOST NA PRACOVIŠTI

a) Na pracovišti udržujte pořádek a mějte dobré

osvětlení. Nepořádek nebo špatné osvětlení mohou

vést k úrazům. Buďte předvídaví a sledujte, co se

během práce kolem vás děje. Při práci se zařízením

vždy zachovávejte zdravý rozum.

b) Pokud zjistíte, že zařízení nepracuje správně, nebo

je poškozeno, ihned jej vypněte a poruchu nahlaste

autorizované osobě.

c) Pokud máte pochybnosti o tom, zda zařízení funguje

správně, kontaktujte servis výrobce.

d) Opravy zařízení může provádět pouze servis výrobce.

Opravy neprovádějte sami!

e) Při práci se zařízením vzniká velké množství prachů

a úlomků, chraňte přihlížející osoby proti jejich

škodlivému vlivu.

f) Je třeba pravidelně kontrolovat stav etiket s

bezpečnostními informacemi. V případě, že jsou

nečitelné, je třeba etikety vyměnit.)

g) Návod k obsluze uschovejte za účelem jeho

pozdějšího použití. V případě předání zařízení třetím

osobám musí být spolu se zařízením předán rovněž

návod k obsluze.

h) Obalový materiál a drobné montážní prvky

uchovávejte na místě nedostupném pro děti.

i) Zařízení mějte v dostatečné vzdálenosti od dětí

a zvířat.

j) Pokud společně s tímto nástrojem používáte nějaké

další nářadí, pak musíte dodržovat také jeho návod k

použití.

Před použitím výrobku se seznamte s návodem.

UPOZORNĚNÍ! nebo VAROVÁNÍ! nebo

PAMATUJTE! popisující danou situaci (všeobecná

výstražná značka).

Používejte ochranné brýle.

Používejte ochranné rukavice.

Popis parametru Hodnota parametru

Název výrobku Prostřihovač plechů

do vrtačky

Model MSW-DRNB2

Pracovní otáčky [rpm] 3 000

Minimální průměr řezu [mm] 24

Maximální

tloušťka

řezaného

materiálu

[mm]

železná nebo

ocelová deska

1,8

deska z nerezové

oceli

1,2

měděná nebo

hliníková deska

2,0

plastová nebo

sklolaminátová

deska

2,0

Rozměry [mm] 178x52x85

Hmotnost [kg] 0,4

2.2. OSOBNÍ BEZPEČNOST

a) Zařízení nepoužívejte, jste-li unaveni nebo pod

vlivem drog, alkoholu nebo léků, které významně

snižují schopnost zařízení ovládat.

b) Zařízení není určen k tomu, aby jej používaly osoby

(včetně dětí) s omezenými psychickými, smyslovými

nebo duševními schopnostmi nebo osoby bez

příslušných zkušeností a/nebo znalostí, ledaže

jsou pod dohledem osoby zodpovědné za jejich

bezpečnost nebo od ní obdržely pokyny, jak zařízení

obsluhovat.

c) Při práci se zařízením buďte pozorní, řiďte se

zdravým rozumem. Chvilka nepozornosti při práci

může vést k vážnému úrazu.

d) Používejte osobní ochranné pomůcky vyžadované

pro práci se zařízením, specikované v bodě

1 vysvětlením symbolů. Používání vhodných,

atestovaných osobních ochranných prostředků

snižuje nebezpečí úrazu.

e) Nepřeceňujte své schopnosti. Udržujte stabilní postoj

a rovnováhu po celou dobu práce. To vám umožní

lépe ovládat zařízení v neočekávaných situacích.

f) Nenoste volné oblečení nebo šperky. Vlasy, oděv

a rukavice udržujte v bezpečné vzdálenosti od

rotujících dílů. Volný oděv, šperky nebo dlouhé vlasy

mohou zachytit rotující díly.

g) Odstraňte veškeré seřizovací nástroje nebo klíče před

zapnutím zařízení. Nástroje nebo klíče ponechané v

rotujících dílech zařízení mohou způsobit vážný úraz.

3. ZÁSADY POUŽÍVÁNÍ

Výrobek je nástrojem určeným k řezání plechu a je upevněn

ve vrtačce.

Odpovědnost za veškeré škody vzniklé v důsledku

použití zařízení v rozporu s určením nese uživatel.

3.1. POPIS ZAŘÍZENÍ

h) Zařízení není hračka. Dohlížejte na děti, aby si

nehrály se zařízením.

2.3. BEZPEČNÉ POUŽÍVÁNÍ ZAŘÍZENÍ

a) Zařízení nepřetěžujte. Pro daný úkol používejte vždy

správný typ nářadí. Správně zvolené nářadí lépe

a bezpečněji provede práci, pro kterou bylo navrženo.

b) Nepoužívaná zařízení uchovávejte mimo dosah dětí

a osob, které nejsou seznámeny se zařízením nebo

návodem k obsluze. Zařízení jsou nebezpečná v

rukou nezkušených uživatelů.

c) Zařízení udržujte v dobrém technickém stavu.

Kontrolujte před každou prací jeho celkový stav

i jednotlivé díly a ujistěte se, že je vše v dobrém

stavu, a uživateli tak při práci se zařízením nehrozí

žádné nebezpečí. V případě, že zjistíte poškození,

nechte zařízení opravit.

d) Udržujte zařízení mimo dosah dětí.

e) Opravu a údržbu zařízení by měly provádět

pouze kvalikované osoby za výhradního použití

originálních náhradních dílů. Zajistí to bezpečné

používání zařízení.

f) Pro zachování navržené mechanické integrity

zařízení neodstraňujte předem namontované kryty

nebo neuvolňujte šrouby.

g) Pokud zařízení nebylo odpojeno od napájení,

nedotýkejte se rotujících dílů ani součástí.

h) Zapnuté zařízení nenechávejte bez dozoru.

i) Pravidelně čistěte zařízení, aby nedošlo k trvalému

usazovaní nečistot.

j) Neobráběje dva předměty najednou.

k) Zařízení není hračka. Čištění a údržbu nesmí provádět

děti bez dohledu dospělé osoby.

l) Nezasahujte do zařízení s cílem změnit jeho

parametry nebo konstrukci.

m) Udržujte zařízení mimo zdroje ohně a tepla.

n) Během obrábění předmětů je třeba dávat pozor, zda

jsou přítomny cizí osoby a dbát na jejich bezpečnost.

o) Během obrábění pečlivě sledujte obráběný předmět,

abyste v případě ohrožení dokázali včas zareagovat

a zabránit poškození předmětu.

p) Udržujte pořádek a po ukončení obrábění ukliďte

veškeré desky, odlomky a nepotřebné částí

obráběného materiálu.

q) Obráběný materiál by měl být zcela čistý.

r) Používejte ochranné rukavice, abyste zabránili

poranění způsobené ostrými hranami.

s) Pomocí zařízení obrábějte pouze předměty s

parametry v souladu s údaji uvedenými v tabulce s

technickými daty. Nepřekračujte povolené rozměry

obráběného materiálu.

t) Dlouhé obráběné předměty je třeba podepřít

a pevně umístit, aby je bylo možno obrábět.

u) Nezačínejte práci řezání před spuštěním motoru.

v) Během provozu by zařízení mělo být udržováno ve

svislé poloze vzhledem k obrobku (nenaklánějte

zařízení do strany, naklápění může způsobit snížení

výkonu a poškodit řezací nůž).

w) Před použitím nástroje je třeba zkontrolovat

a dotáhnout všechny šrouby a matice.

3.2. PRÁCE SE ZAŘÍZENÍM

3.2.1. POUŽITÍ

• Upevněte předmět určený k obrábění v místě práce

tak, aby vzdálenost mezi obrobkem a plochou

pracovního stolu byla nejméně 15 cm.

• Upevněte nástroj do vrtačky namontováním do

sklíčidla.

• Práci s nástrojem začněte teprve po úplném spuštění

motoru pohonné jednotky.

• Před ukončením práce vysuňte řezací nůž z desky

ještě v době, kdy je spuštěn motor.

• Během práce používejte speciální chladící olej/

mazivo.

3.2.2. DRŽÁK NÁSTROJE – MONTÁŽ/DEMONTÁŽ

1. Pomocí klíče odšroubujte upevňovací šrouby.

2. Vymontujte nebo namontujte držák nástroje.

3. Pomocí klíče našroubujte upevňovací šrouby.

Pro zajištění dlouhého a spolehlivého fungování zařízení

pravidelně provádějte revize a údržbu v souladu s pokyny

uvedenými v tomto návodu. Technické údaje a specikace

uvedené v návodu jsou aktuální. Výrobce si vyhrazuje právo

provádět změny za účelem zvýšení kvality.

VYSVĚTLENÍ SYMBOLŮ

1. VŠEOBECNÝ POPIS

Návod slouží jako nápověda pro bezpečné a spolehlivé

používání výrobku. Výrobek je navržen a vyroben přesně

podle technických údajů za použití nejnovějších technologií

a komponentů a za dodržení nejvyšších jakostních norem.

PŘED ZAHÁJENÍM PRÁCE SI DŮKLADNĚ PŘEČTĚTE

TENTO NÁVOD A UJISTĚTE SE, ŽE JSTE POCHOPILI

VŠECHNY POKYNY.

POZOR! Obrázky v tomto návodu jsou ilustrační.

V některých detailech se od skutečného vzhledu

zařízení mohou lišit.

Originálním návodem je německá verze návodu. Ostatní

jazykové verze jsou překladem z německého jazyka.

2. BEZPEČNOST POUŽÍVÁNÍ

POZNÁMKA! Přečtěte si tento návod včetně všech

bezpečnostních pokynů. Nedodržování návodu

a pokynů může vést k úrazu elektrickým proudem,

požáru anebo těžkému úrazu či smrti.

PAMATUJTE! Při práci se zařízením chraňte děti

a jiné nepovolané osoby.

POZNÁMKA! I když zařízení bylo navrženo tak, aby

bylo bezpečné, tedy má vhodné bezpečnostní prvky,

tak i přes použití dodatečné ochrany uživatelem při

práci se zařízením nadále existuje malé riziko úrazu

nebo poranění. Doporučuje se zachovat opatrnost

a zdravý rozum při jeho používání.

NÁVOD K OBSLUZE

Rev. 04.09.2019

12 Rev. 04.09.2019

1. Držák nástroje

2. Tělo

3. Klíč

4. Rukojeť

5. Držák nože

Ostatní části jsou označeny na obrázcích, které jsou

uvedeny v další části návodu:

6. Upevňovací šroub

7. Sklíčidlo

8. Upevňovací šroub a matice

9. Vinutá pružina

10. Upevňovací otvor

11. Posuvný blok

12. Kryt

13. Zajišťovací šroub

1. Odšroubujte upevňovací šrouby.

2. Odšroubujte zajišťovací šroub a vytáhněte váleček.

3. Upevněte držák nože v tělese tak, aby upevňovací

otvor byl ve správné poloze posuvného bloku. Poté

dotáhněte upevňovací šroub.

4. Dotáhněte upevňovací šrouby.

5. Namontujte kryt a pružinu.

3.3. ČIŠTĚNÍ A ÚDRŽBA

a) Před každým čištěním, nastavováním, výměnou

příslušenství a také, pokud zařízení nepoužíváte, je

třeba vypnout a zcela vychladit pohonnou jednotku

a vyčkat, až se všechny rotující součástí úplně zastaví.

b) K čištění povrchu zařízení používejte výhradně

prostředky neobsahující žíravé látky.

c) Po každém čištění je nutno všechny prvky dobře

osušit, než bude zařízení opět použito.

d) Zařízení skladujte na suchém a chladném místě,

chráněném proti vlhkosti a přímému slunečnímu

svitu.

e) Je zakázáno zařízení polévat vodou nebo je do vody

ponořovat.

f) Pravidelně provádějte revize zařízení a kontrolujte,

zda je technicky způsobilé a není poškozeno.

g) K čištění používejte měkký hadřík.

h) Rotační součásti / nebo kontaktní plochy pravidelně

mažte ochranným mazivem.

i) Páčky a regulační součásti udržujte v čistotě, bez

zbytků mazacích prostředků.

j) Při řezání ocelového plechu o tloušťce 2 mm nůž

může řezat nejméně 100 m takového plechu.

Opotřebený nůž je třeba nabrousit nebo vyměnit za

nový.

3.2.3. DRŽÁK NOŽE – VÝMĚNA: DÉTAILS TECHNIQUES

Les notions d'« appareil », de « machine » et de « produit

» gurant dans les descriptions et les consignes du manuel

se rapportent à/au <Grignoteuse à tôle pour perceuse>.

2.1. SÉCURITÉ AU POSTE DE TRAVAIL

a) Veillez à ce que votre poste de travail soit toujours

propre et bien éclairé. Le désordre ou un éclairage

insusant peuvent entraîner des accidents. Soyez

prévoyant, observez les opérations et faites preuve de

bon sens lorsque vous utilisez l’appareil.

b) En cas de dommages ou de mauvais fonctionnement,

l’appareil doit être mis hors tension immédiatement

et la situation doit être rapportée à une personne

compétente.

c) En cas d’incertitude quant au fonctionnement correct

de l’appareil, contactez le service client du fabricant.

d) Seul le service du fabricant peut eectuer des

réparations. Ne tentez aucune réparation par vous-

même !

e) Durant le fonctionnement, l'appareil produit de la

poussière et de la saleté. Les personnes qui n'utilisent

pas l'appareil doivent être protégées contre les eets

néfastes de celui-ci.

f) Vériez régulièrement l'état des autocollants portant

des informations de sécurité. S’ils deviennent illisibles,

remplacez-les.

g) Conservez le manuel d’utilisation an de pouvoir

le consulter ultérieurement. En cas de cession de

l’appareil à un tiers, l’appareil doit impérativement

être accompagné du manuel d’utilisation.

h) Tenez les éléments d’emballage et les pièces de

xation de petit format hors de portée des enfants.

i) Tenez l’appareil hors de portée des enfants et des

animaux.

j) Lors de l’utilisation combinée de cet appareil avec

d’autres outils, respectez également les consignes se

rapportant à ces outils.

Respectez les consignes du manuel.

ATTENTION ! , AVERTISSEMENT ! et REMARQUE

attirent l'attention sur des circonstances

spéciques (symboles d'avertissement généraux).

Portez une protection oculaire.

Portez des protections pour les mains.

Description des paramètres Valeur des

paramètres

Nom du produit Grignoteuse à tôle

pour perceuse

Modèle MSW-DRNB2

Vitesse de travail [rpm] 3 000

Diamètre de coupe minimum [mm] 24

Épaisseur

maximale

matériau

coupé

[mm]

plaque de fer ou

d'acier

1,8

plaque en acier

inoxydable

1,2

plaque de cuivre

ou d'aluminium

2,0

plaque en

plastique ou en

bre de verre

2,0

Dimensions [mm] 178x52x85

Poids [kg] 0,4

2.2. SÉCURITÉ DES PERSONNES

a) N'utilisez pas l'appareil lorsque vous êtes fatigué,

malade, sous l'eet de drogues ou de médicaments

et que cela pourrait altérer votre capacité à utiliser

l'appareil.

b) Cet appareil n'est pas conçu pour être utilisé

par les personnes dont les facultés physiques,

sensorielles ou mentales sont limitées (enfants y

compris), ni par des personnes sans expérience

ou connaissances adéquates, à moins qu'elles se

trouvent sous la supervision et la protection d'une

personne responsable ou qu'une telle personne leur

ait transmis des consignes appropriées en lien avec

l'utilisation de l’appareil.

c) Soyez attentif et faites preuve de bon sens lors que

vous utilisez l’appareil. Un moment d'inattention

pendant le travail peut entraîner des blessures graves.

d) Utilisez l'équipement de protection individuel

approprié pour l'utilisation de l'appareil,

An de garantir le fonctionnement able et durable de

l'appareil, il est nécessaire d'utiliser et d'entretenir ce

dernier conformément aux consignes gurant dans le

présent manuel. Les caractéristiques et les spécications

contenues dans ce document sont à jour. Le fabricant se

réserve le droit de procéder à des modications à des ns

d’amélioration du produit.

SYMBOLES

1. DESCRIPTION GÉNÉRALE

L'objectif du présent manuel est de favoriser une utilisation

sécuritaire et able de l'appareil. Le produit a été conçu

et fabriqué en respectant étroitement les directives

techniques applicables et en utilisant les technologies et

composants les plus modernes. Il est conforme aux normes

de qualité les plus élevées.

LISEZ ATTENTIVEMENT LE PRÉSENT MANUEL ET

ASSUREZ-VOUS DE BIEN LE COMPRENDRE AVANT

LA PREMIÈRE UTILISATION.

REMARQUE! Les illustrations contenues dans le

présent manuel sont fournies à titre explicatif. Votre

appareil peut ne pas être identique.

La version originale de ce manuel a été rédigée en

allemand. Toutes les autres versions sont des traductions

de l‘allemand.

2. CONSIGNES DE SÉCURITÉ

ATTENTION! Veuillez lire attentivement toutes les

consignes de sécurité et toutes les instructions. Le

non-respect des avertissements et des consignes

de sécurité peut entraîner des chocs électriques, un

incendie, des blessures graves ou la mort.

REMARQUE! Veillez à ce que les enfants et les

personnes qui n‘utilisent pas l‘appareil soient en

sécurité durant le travail.

MANUEL D‘UTILISATION

Rev. 04.09.2019

14 Rev. 04.09.2019

4. Serrez les boulons de xation.

5. Installez le couvercle et le ressort.

3.3. NETTOYAGE ET ENTRETIEN

a) Avant chaque nettoyage, réglage, changement

d'accessoires et si l'appareil n'est pas utilisé,

éteignez et refroidissez complètement le dispositif

d'entraînement et attendez que les éléments en

rotation s'arrêtent.

b) Pour nettoyer les diérentes surfaces, n'utilisez que

des produits sans agents corrosifs.

c) Laissez bien sécher tous les composants après

chaque nettoyage avant de réutiliser l’appareil.

d) Conservez l'appareil dans un endroit propre, frais et

sec, à l'abri de l'humidité et des rayons directs du

soleil.

e) Il est interdit d’asperger l'appareil d'eau ou de

l'immerger dans l'eau.

f) Contrôlez régulièrement l'appareil pour vous assurer

qu'il fonctionne correctement et ne présente aucun

dommage.

g) Utilisez un chion doux lors du nettoyage.

h) Protégez régulièrement les éléments en rotation et/

ou les surfaces de contact avec de la graisse.

i) Le levier et les éléments de réglage doivent être

maintenus propres et exempts de résidus de graisse.

j) Lors de la coupe d'une tôle d'acier de 2 mm

d'épaisseur, une lame peut couper au moins 100 m

de tôle d'acier. Une lame usée doit être poncée ou

remplacée.

3.2. UTILISATION DE L'APPAREIL

3.2.1. UTILISATION:

• Fixez la pièce à usiner sur le lieu de travail de sorte

que la distance entre la pièce et la surface de la table

de travail soit d'au moins 15 cm.

• Fixez l'outil à la perceuse en l'attachant au mandrin

de la perceuse.

• Ne travaillez pas avec l'outil tant que le moteur

n'a pas complètement démarré.

• Avant la n du travail, retirez la lame de coupe de la

plaque pendant que le moteur est encore en marche.

• Utilisez une huile/graisse de refroidissement spéciale

pendant le travail.

3.2.2. POIGNÉE DE L'OUTIL - MONTAGE/DÉMONTAGE

1. Desserrez les boulons de xation avec la clé.

2. Dévissez ou vissez la poignée de l'outil.

3. Serrez les boulons de xation avec une clé.

3.2.3. POIGNÉE DU COUTEAU - REMPLACEMENT:

1. Desserrez les boulons de xation.

2. Desserrez le boulon de blocage et retirez l’arbre

3. Fixez la poignée du couteau sur le corpus de façon

à ce que le trou de montage soit dans la bonne

position sur le bloc coulissant. Serrez ensuite le

boulon de blocage.

Rev. 04.09.2019

3. CONDITIONS D’UTILISATION

Le produit est un outil destiné à la coupe de tôle, xé à une

perceuse.

L’utilisateur porte l’entière responsabilité pour

l’ensemble des dommages attribuables à un usage

inapproprié.

3.1. DESCRIPTION DE L'APPAREIL

conformément aux indications faites dans le

tableau des symboles, au point 1. L'utilisation de

l'équipement de protection individuel adéquat

certié réduit le risque de blessures.

e) Ne surestimez pas vos capacités. Adoptez toujours

une position de travail stable vous permettant de

garder l'équilibre. Vous aurez ainsi un meilleur

contrôle en cas de situations inattendues.

f) Ne portez ni vêtements amples ni bijoux. Tenez vos

cheveux, vos vêtements et vos gants à l'écart des

pièces mobiles. Les vêtements amples, les bijoux et

les cheveux longs peuvent être happés par les pièces

mobiles.

g) Avant de démarrer l'appareil, enlevez tous les outils

de réglage et toutes les clés utilisées. La présence

d'objet au niveau des pièces en rotation peut causer

des dommages et des blessures.

h) Cet appareil n'est pas un jouet. Les enfants doivent

demeurer sous la supervision d’un adulte an qu’ils

ne jouent pas avec l’appareil.

2.3. UTILISATION SÉCURITAIRE DE L'APPAREIL

a) Ne faites pas surchauer l'appareil. Utilisez les outils

appropriés pour l'usage que vous en faites. Le choix

d'appareils appropriés et l'utilisation soigneuse de

ceux-ci produisent de meilleurs résultats.

b) Les outils qui ne sont pas en cours d'utilisation

doivent être mis hors de portée des enfants et des

personnes qui ne connaissent ni l'appareil, ni le

manuel d'utilisation s'y rapportant. Entre les mains

de personnes inexpérimentées, ce genre d'appareils

peut représenter un danger.

c) Maintenez l'appareil en parfait état de marche. Avant

chaque utilisation, vériez l’absence de dommages

en général et au niveau des pièces mobiles (assurez-

vous qu’aucune pièce ni composant n’est cassé et

vériez que rien ne compromet le fonctionnement

sécuritaire de l’appareil). En cas de dommages,

l’appareil doit impérativement être envoyé en

réparation avant d’être utilisé de nouveau.

d) Tenez l'appareil hors de portée des enfants.

e) La réparation et l'entretien des appareils doivent être

eectués uniquement par un personnel qualié, à

l'aide de pièces de rechange d'origine. Cela garantit

la sécurité d’utilisation.

f) Pour garantir l'intégrité opérationnelle de l'appareil,

les couvercles et les vis posés à l'usine ne doivent pas

être retirés.

g) Ne touchez ni les pièces mobiles, ni les accessoires

à moins que l’appareil n'ait été préalablement

débranché.

h) Ne laissez pas l’appareil fonctionner sans

surveillance.

i) Nettoyez régulièrement l'appareil pour en prévenir

l’encrassement.

j) Il est défendu de travailler deux pièces

simultanément.

k) Cet appareil n'est pas un jouet. Le nettoyage et

l’entretien ne doivent pas être eectués par des

enfants, à moins qu’ils se trouvent sous la supervision

d’un adulte responsable.

l) Il est défendu de modier l’appareil pour en changer

les paramètres ou la construction.

m) Gardez le produit à l’écart des sources de feu et de

chaleur.

n) Pendant le traitement des pièces, faites attention à la

présence de tiers et à leur sécurité.

o) Observez attentivement la pièce pendant le

traitement an de réagir à temps en cas de menace

ou d'éviter d'endommager la pièce.

p) Maintenir l'ordre et éliminer toute poussière, éclats

et parties inutiles du matériau traité.

q) Le matériau à traiter doit être exempt de saleté.

r) Utilisez des gants de protection pour éviter toute

coupure sur les bords tranchants.

s) Avec la machine, traitez des éléments dont les

paramètres sont conformes aux données indiquées

dans le tableau de données techniques. Ne pas

dépasser les dimensions autorisées de la pièce à

traiter.

t) Les pièces longues doivent être soutenues et

positionnées correctement pour le traitement.

u) Ne commencez pas l'opération de coupe avant

d'avoir démarré le moteur.

v) Pendant le fonctionnement, l'appareil doit être

maintenu verticalement par rapport à la pièce traitée

(ne pas l'incliner latéralement, cela risque de réduire

les performances et d'endommager le couteau de

coupe).

w) Avant d’utiliser l’outil, vériez et serrez tous les

boulons et écrous.

Rev. 04.09.2019

ATTENTION! Bien que l'appareil ait été conçu en

accordant une attention spéciale à la sécurité et qu'il

comporte des dispositifs de protection, ainsi que des

caractéristiques de sécurité supplémentaires, il n’est

pas possible d’exclure entièrement tout risque de

blessure lors de son utilisation. Nous recommandons

de faire preuve de prudence et de bon sens lorsque

vous utilisez l’appareil.

8. Boulon de xation et écrou

9. Ressort

10. Trou de montage

11. Bloc coulissant

12. Couvercle

13. Boulon de blocage

1. Poignée de l'outil

2. Corpus

3. Clé

4. Manche

5. Poignée du couteau

Les éléments restants sont indiqués sur les schémas situés

dans la suite de ce manuel:

6. Boulon de xation

7. Mandrin

DATI TECNICI Il termine "apparecchio" o "prodotto" nelle avvertenze e

descrizioni contenute nel manuale si riferisce alla/al <Taglia

lamiera per trapano>.

2.1. SICUREZZA SUL LAVORO

a) Mantenere il posto di lavoro pulito e ben illuminato. Il

disordine o una scarsa illuminazione possono portare

a incidenti. Essere sempre prudenti, osservare che

cosa si sta facendo e utilizzare il buon senso quando

si adopera il dispositivo.

b) In presenza di un danno o un difetto, il dispositivo

deve subito essere spento e bisogna avvisare una

persona autorizzata.

c) Se non si è sicuri del corretto funzionamento del

dispositivo, rivolgersi al servizio assistenza del

fornitore.

d) Le riparazioni devono essere eseguite esclusivamente

dal servizio assistenza del produttore. Non eseguire le

riparazioni da soli!

e) Durante il funzionamento il dispositivo produce

rumore e polvere. Le persone devono essere protette

da possibili danni.

f) Controllare regolarmente lo stato delle etichette

informative di sicurezza. Se le etichette non sono ben

leggibili, devono essere sostituite.

g) Conservare le istruzioni d‘uso per uso futuro. Nel caso

in cui il dispositivo venisse adato a terzi, consegnare

anche queste istruzioni.

h) Tenere gli elementi di imballaggio e le piccole parti di

assemblaggio fuori dalla portata dei bambini.

i) Tenere il dispositivo fuori dalla portata dei bambini e

degli animali.

j) Durante l’impiego del dispositivo in contemporanea

con altri dispositivi, è consigliabile rispettare le altre

istruzioni d’uso.

Leggere attentamente le istruzioni.

ATTENZIONE o AVVERTENZA! o NOTA!

per richiamare l'attenzione su determinate

circostanze (indicazioni generali di avvertenza).

Indossare una protezione per gli occhi.

Utilizzare dei guanti protettivi.

Parametri - Descrizione Parametri - Valore

Nome del prodotto Taglia lamiera per

trapano

Modello MSW-DRNB2

Velocità di lavoro [rpm] 3.000

Diametro di taglio minimo [mm] 24

Spessore

massimo di

materiale

tagliato

[mm]

Piastra in ferro o in

acciaio

1,8

Piastra in acciaio

inox

1,2

Piastra in ottone

o in alluminio

2,0

Piastra in plastica

o in bra di vetro

2,0

Dimensioni [mm] 178x52x85

Peso [kg] 0,4

2.2. SICUREZZA PERSONALE

a) Non è consentito l'uso del dispositivo in uno stato

di aaticamento, malattia, sotto l'inuenza di alcol,

droghe o farmaci, se questi limitano la capacità di

utilizzare il dispositivo.

b) Questo dispositivo non è adatto per essere utilizzato

da persone, bambini compresi, con ridotte capacità

siche, sensoriali o mentali, così come da privi di

adeguata esperienza e/o conoscenze. Si fa eccezione

per coloro i quali siano sorvegliati da un responsabile

qualicato che si prenda carico della loro sicurezza e

abbia ricevuto istruzioni dettagliate al riguardo.

c) Prestare attenzione e usare il buon senso quando si

utilizza il dispositivo. Un momento di disattenzione

durante il lavoro può causare gravi lesioni.

d) Utilizzare dispositivi di protezione individuale

adeguati quando si utilizza il dispositivo,

conformemente alle speciche indicate nella

spiegazione dei simboli al punto 1. L'uso di dispositivi

di protezione individuale adeguati e certicati riduce

il rischio di lesioni. Non sopravvalutare le proprie

capacità. Mantenere l'equilibrio durante il

e) lavoro, in questo modo è possibile controllare

meglio il dispositivo in caso di situazioni impreviste.

f) Non indossare indumenti larghi o gioielli. Tenere

capelli, indumenti e guanti lontano da parti in

movimento. Vestiti sciolti, gioielli o capelli lunghi

possono impigliarsi nelle parti in movimento.

3. CONDIZIONI D'USO

Questo prodotto è un dispositivo destinato al taglio della

lamiera ssata al trapano.

L'operatore è responsabile di tutti i danni derivanti da

un uso improprio.

3.1. DESCRIZIONE DEL DISPOSITIVO

g) Rimuovere tutti gli strumenti di regolazione o chiavi

prima di accendere il dispositivo. Gli oggetti che

rimangono nelle parti rotanti possono condurre

a danni e lesioni.

h) Questo dispositivo non è un giocattolo. I bambini

devono essere sorvegliati anché non giochino con

il prodotto.

2.3. USO SICURO DEL DISPOSITIVO

a) Non far surriscaldare il dispositivo. Utilizzare

strumenti appropriati. Dispositivi scelti correttamente

e un attento utilizzo degli stessi portano a risultati

migliori.

b) Gli strumenti inutilizzati devono essere tenuti fuori

dalla portata dei bambini e delle persone che non

hanno familiarità con il dispositivo e le istruzioni

d’uso. Nelle mani di persone inesperte, questo

dispositivo può rappresentare un pericolo.

c) Mantenere il dispositivo in perfette condizioni.

Prima di ogni utilizzo, vericare che non vi siano

danni generali o danni alle parti mobili (frattura

di parti e componenti o altre condizioni che

potrebbero compromettere il funzionamento sicuro

del prodotto). In caso di danni, l'unità deve essere

riparata prima dell'uso.

d) Tenere il dispositivo fuori dalla portata dei bambini.

e) La riparazione e la manutenzione dell'attrezzatura

devono essere eseguite esclusivamente da personale

specializzato qualicato e con pezzi di ricambio

originali. Ciò garantisce la sicurezza durante l'uso.

f) Per garantire l'integrità di funzionamento

dell'apparecchio, i coperchi o le viti installati in

fabbrica non devono essere rimossi.

g) Non toccare parti mobili o accessori senza aver

scollegato il dispositivo dall'alimentazione.

h) Non lasciare il dispositivo incustodito mentre è in

uso.

i) Pulire regolarmente l'apparecchio in modo da

evitare l'accumulo di sporcizia.

j) Due elementi separati non possono essere lavorati

contemporaneamente.

k) Questo apparecchio non è un giocattolo! La pulizia

e la manutenzione non devono essere eseguite da

bambini a meno che non siano sotto la supervisione

di un adulto.

l) È vietato intervenire sulla costruzione del dispositivo

per modicare i suoi parametri o la sua costruzione.

m) Tenere dispositivi lontano da fonti di fuoco e calore.

n) Durante la lavorazione degli elementi prestare

attenzione alla presenza delle persone esterne e alla

loro sicurezza

o) Attentamente osservare l’elemento durante la

lavorazione in modo da reagire tempestivamente al

pericoloo o evitare il danneggiamento dell’elemento.

p) Mantenere l’ordine e rimuovere dopo la lavorazione

tutta la polvere, scarti e parti inutili del materiale

trattato.

q) Il materiale soggetto alla lavorazione dovrebbe

essere libero dalle impurità.

r) Indossare i guanti di protezione per evitare le ferite

da spigoli vivi.

s) Nel dispositivo lavorare gli elementi con parametri

compatibili con i dati riportati nella tabella di dati

tecnici.Non superare le dimensioni consentite del

materiale lavorato.

t) Gli oggetti lunghi devono essere supportati e

posizionati stabilmente per la lavorazione.

u) Non iniziare l’operazione di taglio prima di avviare il

motore.

v) Il dispositivo durante il lavoro deve essere

mantenuto in verticale rispetto al materiale lavorato.

(non inclinare il dispositivo ai lati, l’inclinazione

può causare la riduzione dell’ecaccia e il

danneggiamento del coltello di taglio.

w) Prima di usare il dispositivo occorre vericare e

avvitare tutte le viti e dadi.

1. Portautensile

2. Corpo

3. Chiave

4. Impugnatura

5. Manico di coltello

Altri elementi sono contrassegnati sui disegni che si trovano

in una parte successiva dell’istruzione:

6. Vite di ssaggio

7. Portapunte per trapano

8. Vite di ssaggio e dado

9. Molle elicoidale

10. Foro di ssaggio

11. Blocco scorrevole

12. Coperchio

13. Vite di bloccaggio

3.2. LAVORARE CON IL DISPOSITIVO

3.2.1. UTILIZZO:

• Montare l’elemento destinato alla lavorazione

sulla postazione di lavoro in modo che la distanza

tra l’elemento lavorato e la supercie del banco di

lavoro si almeno di 15 cm.

• Fissare il dispositivo al trapano attaccandolo al

portapunte.

Per un funzionamento duraturo e adabile del dispositivo

assicurarsi di maneggiarlo e curarne la manutenzione

secondo le disposizioni presentate in questo manuale.

I dati e le speciche tecniche indicati in questo manuale

sono attuali. Il fornitore si riserva il diritto di apportare

delle migliorie nel contesto del miglioramento dei propri

prodotti.

SPIEGAZIONE DEI SIMBOLI

1. DESCRIZIONE GENERALE

Queste istruzioni sono intese come ausilio per un uso sicuro

e adabile. Il prodotto è stato rigorosamente progettato

e realizzato secondo le direttive tecniche e l'utilizzo delle

tecnologie e componenti più moderne e seguendo gli

standard di qualità più elevati.

PRIMA DELLA MESSA IN FUNZIONE È NECESSARIO

AVER LETTO E COMPRESO LE ISTRUZIONI D'USO.

AVVERTENZA! Le immagini in questo manuale sono

puramente dimostrative per cui i singoli dettagli

possono dierire dall'aspetto reale dell'apparecchio.

Il manuale originale è stato scritto in tedesco. Le versioni in

altre lingue sono traduzioni dalla lingua tedesca.

2. SICUREZZA NELL'IMPIEGO

ATTENZIONE! Leggere le istruzioni d‘uso e di

sicurezza. Non prestare attenzione alle avvertenze

e alle istruzioni può condurre a shock elettrici,

incendi, gravi lesioni o addirittura al decesso.

AVVERTENZA! Quando si lavora con questo

dispositivo, i bambini e le persone non coinvolte

devono essere protetti.

ATTENZIONE! Anche se l'apparecchiatura

è stata progettata per essere sicura, sono presenti

degli ulteriori meccanismi di sicurezza. Malgrado

l'applicazione di queste misure supplementari di

sicurezza sussiste comunque il rischio di ferirsi. Si

raccomanda inoltre di usare cautela e buon senso.

ISTRUZIONI PER L’USO

Rev. 04.09.2019

18 Rev. 04.09.2019

• Iniziare i lavori con il dispositivo no a quando il

motore ddel dispositivo di guida non si è avviato

completamente.

• Prima di terminare il lavoro occorre estrarre la lama

di taglio dalla piastra mentre il motore è in funzione.

• Durante il lavoro occorre utilizzare un olio speciale/

grasso di rareddamento.

3.2.2. PORTAUTENSILE – MONTAGGIO/SMONTAGGIO

1. Allentare le viti di ssaggio tramite la chiave.

2. Svitare o avvitare l’atatcco del dispositivo.

3. Avvitare le viti di ssaggio tramite la chiave.

3.2.3. MANICO DI COLTELLO – SOSTITUZIONE:

1. Allentare le viti di ssaggio.

2 Allentare la vite di bloccaggio e estrarre il rullo

3. Montare il manico di coltello nel corpo in modo

che il foro di ssaggio sia nella posizione giusta del

blocco di scorrimento. Successivamente avvitare la

vite di blocco.

4. Avvitare le viti di ssaggio.

5. Installare il coperchio e la molle.

3.3. PULIZIA E MANUTENZIONE

a) Prima di ogni pulizia, regolazione, sostituzione degli

accessori, e anche quando il dispositivo non è in uso,

spegnere e rareddare completamente il dispositivo

di guida e attendere l’arresto degli elementi rotanti.

b) Per pulire la supercie utilizzare solo detergenti

senza ingredienti corrosivi.

c) Dopo la pulizia, prima di riutilizzare l'apparecchio,

asciugare tutte le parti.

d) Tenere l'apparecchio in un luogo asciutto, fresco,

protetto dall'umidità e dalla luce diretta del sole.

e) È vietato spruzzare il dispositivo con un getto

d'acqua o immergere il dispositivo in acqua.

f) Eettuare controlli regolari del dispositivo per

mantenerlo eciente e privo di danni.

g) Per la pulizia utilizzare un panno morbido.

h) Proteggere periodicamente gli elementi mobili e/o le

superci di contatto con grasso.

i) Le leve e elementi di regolazione devono essere

mantenuti puliti e privi di residui di lubricante.

j) Durante l’operazione di taglio della lamiera in acciaio

di spessore 2 mm una lama può tagliare almeno

100 m di tale lamiera. La lama usurata deve essere

levigata o sostituita con una nuova.

DATOS TÉCNICOS Conceptos como "aparato" o "producto" en las advertencias

y descripciones de este manual se reeren a < Cortadora

de chapa para taladro>.

2.1. SEGURIDAD EN EL PUESTO DE TRABAJO

a) Mantenga el lugar de trabajo limpio y bien iluminado.

El desorden o la mala iluminación pueden provocar

accidentes. Tenga cuidado, preste atención al trabajo

que está realizando y use el sentido común cuando

utilice el dispositivo.

b) En caso de avería o mal funcionamiento, apague el

aparato y contacte con el servicio técnico autorizado.

c) Si no está seguro de que la unidad funcione

correctamente, póngase en contacto con el servicio

técnico del fabricante.

d) Las reparaciones solo pueden ser realizadas por

el servicio técnico del fabricante. ¡No realice

reparaciones por su cuenta!

e) Durante el funcionamiento la unidad produce polvo

y suciedad. Las terceras personas deben protegerse

contra los posibles efectos nocivos.

f) Compruebe regularmente el estado de las etiquetas

de información de seguridad. Si las pegatinas fueran

ilegibles, habrán de ser reemplazadas.

g) Conserve el manual de instrucciones para futuras

consultas. Este manual debe ser entregado a toda

persona que vaya a hacer uso del dispositivo.

h) Los elementos de embalaje y pequeñas piezas de

montaje deben mantenerse alejados del alcance de

los niños.

i) Mantenga el equipo alejado de niños y animales.

j) Al utilizar este equipo junto con otros, también

deben observarse otras instrucciones de uso.

Respetar las instrucciones de uso.

¡ATENCIÓN!, ¡ADVERTENCIA! o ¡NOTA! para

llamar la atención sobre ciertas circunstancias

(señal general de advertencia).

Utilizar protección para los ojos.

Utilice guantes de protección!

Parámetro - Descripción Parámetro - Valor

Nombre del producto Cortadora de

chapa para

taladro

Modelo MSW-DRNB2

Velocidad de funcionamiento [rpm] 3000

Diámetro mínimo de corte [mm] 24

Espesor

máximo del

material

cortado

[mm]

chapa de hierro

o acero

1,8

chapa de acero

inoxidable

1,2

chapa de cobre

o aluminio

2,0

chapa de plástico

o de bra de vidrio

2,0

Dimensiones [mm] 178x52x85

Peso [kg] 0,4

2.2. SEGURIDAD PERSONAL

a) No está permitido utilizar el aparato en estado de

fatiga, enfermedad, bajo la inuencia del alcohol,

drogas o medicamentos, ya que estos limitan la

capacidad de manejo del aparato.

b) Este aparato no debe ser utilizado por personas

(entre ellas niños) con capacidades físicas, sensoriales

o mentales reducidas, o con falta de la experiencia

y/o los conocimientos necesarios, a menos que

sean supervisadas por una persona responsable de

su seguridad o que hayan recibido de esta persona

responsable las indicaciones pertinentes en relación

al manejo del aparato.

c) Actúe con precaución y use el sentido común

cuando maneje este producto. La más breve falta de

atención durante el trabajo puede causar lesiones

graves.

d) Utilice el equipo de protección personal necesario

para el empleo de este dispositivo, de acuerdo con

las especicaciones del punto 1 de las explicaciones

de los símbolos. El uso de un equipo de protección

personal apropiado y certicado reduce el riesgo de

lesiones.

e) No sobrestime sus habilidades. Mantenga el

equilibrio durante el trabajo. Esto le da un mejor

control sobre el dispositivo en caso de situaciones

inesperadas.

f) No utilice ropa holgada o adornos tales como joyas.

Mantenga el cabello, la ropa y los guantes alejados

Para garantizar un funcionamiento duradero y able del

aparato, el manejo y mantenimiento deben llevarse a cabo

de acuerdo con las instrucciones de este manual. Los

datos técnicos y las especicaciones de este manual están

actualizados. El fabricante se reserva el derecho de realizar

modicaciones para mejorar la calidad.

EXPLICACIÓN DE LOS SÍMBOLOS

1. DESCRIPCIÓN GENERAL

Este manual ha sido elaborado para favorecer un empleo

seguro y able. El producto ha sido estrictamente diseñado

y fabricado conforme a las especicaciones técnicas y para

ello se han utilizado las últimas tecnologías y componentes,

manteniendo los más altos estándares de calidad.

ANTES DE LA PUESTA EN FUNCIONAMIENTO,

LEA LAS INSTRUCCIONES MINUCIOSAMENTE

Y ASEGÚRESE DE COMPRENDERLAS.

¡ADVERTENCIA! En este manual se incluyen fotos

ilustrativas que podrían no coincidir exactamente con

la apariencia real del dispositivo.

El texto en alemán corresponde a la versión original. Los

textos en otras lenguas son traducciones del original en

alemán.

2. SEGURIDAD

¡ATENCIÓN! Lea todas las instrucciones

e indicaciones de seguridad. La inobservancia de

las advertencias e instrucciones al respecto puede

provocar descargas eléctricas, incendios, lesiones

graves e incluso la muerte.

¡ADVERTENCIA! Los niños y las personas no

autorizadas deben estar asegurados cuando trabajen

con esta unidad.

MANUAL DE INSTRUCCIONES

Rev. 04.09.2019

20 Rev. 04.09.2019

• Comience a trabajar con el dispositivo después de

que el motor de accionamiento se haya iniciado por

completo.

• Antes de terminar el trabajo, retire la cuchilla de corte

de la chapa, mientras el motor está funcionando.

• Use aceite especial/lubricante refrigerador durante la

operación.

3.2.2. MANIJAS - MONTAJE/DESMONTAJE

1. Aoje los tornillos de jación con la llave.

2. Desatornille o atornille las manijas.

3. Apriete los tornillos de jación con una llave.

3.2.3. REEMPLAZO DE PORTACUCHILLAS

1. Aoje los tornillos de jación.

2. Aoje el tornillo de bloqueo y extraiga el cilindro

3. Monte el portacuchillas en el cuerpo de modo que

el oricio de montaje esté en la posición correcta

del bloque deslizante. Luego apriete el tornillo de

bloqueo.

4. Apriete los tornillos de jación.

5. Instale la cubierta y el resorte.

3.3. LIMPIEZA Y MANTENIMIENTO

a) Apague y enfríe por completo el dispositivo de

accionamiento antes de cada limpieza, ajuste,

reemplazo de accesorios o si no está en uso. Espere

a que se detengan los elementos giratorios.

b) Para limpiar la supercie, utilice solo productos que

no contengan sustancias corrosivas.

Rev. 04.09.2019

c) Después de cada limpieza, deje secar bien todas las

piezas antes de volver a utilizar el aparato.

d) Guarde el aparato en un lugar seco, fresco y

protegido de la humedad y la radiación solar directa.

e) Prohibido rociar agua sobre el dispositivo

o sumergirlo en agua.

f) En lo que respecta a la eciencia técnica y posibles

daños, el dispositivo debe ser revisado regularmente.

g) Por favor, utilice un paño suave para la limpieza.

h) Periódicamente haga el mantenimiento de los

elementos giratorios y/o las supercies de contacto

con lubricante.

i) Las palancas y los elementos de ajuste deben

mantenerse limpios y libres de residuos de lubricante.

j) Una cuchilla puede cortar al menos 100 m de

chapa de acero de 2 mm de espesor. Una cuchilla

desgastada debe lijarse o reemplazarse.

3. INSTRUCCIONES DE USO

El producto está diseñado para cortar láminas, se instala en

el taladro.

El usuario es responsable de los daños derivados de un

uso inadecuado del aparato.

3.1. DESCRIPCIÓN DEL APARATO

de las piezas móviles. La ropa holgada, las joyas o el

cabello largo pueden quedar atrapados en las piezas

móviles.

g) Antes de encender el equipo, aleje todas las

herramientas o destornilladores utilizados para su

ajuste. Los objetos que permanezcan sobre piezas

rotatorias podrían ocasionar desperfectos y lesiones.

h) Este aparato no es un juguete. Debe controlar que

los niños no jueguen con él.

2.3. MANEJO SEGURO DEL APARATO

a) No permita que el aparato se sobrecaliente. Utilice

las herramientas apropiadas para cada trabajo.

Debe seleccionarse el aparato adecuado para cada

aplicación y utilizarse conforme al n para el que

ha sido diseñado, para conseguir así los mejores

resultados.

b) Mantenga las herramientas fuera del alcance de los

niños y de las personas que no estén familiarizadas

con el equipo en sí o no hayan recibido las

instrucciones pertinentes al respecto. En manos de

personas inexpertas este equipo puede representar

un peligro.

c) Mantenga el aparato en perfecto estado

de funcionamiento. Antes de cada trabajo,

compruébelo en busca de daños generales o de

piezas móviles (fractura de piezas y componentes

u otras condiciones que puedan perjudicar el

funcionamiento seguro de la máquina). En caso de

daños, el aparato debe ser reparado antes de volver

a ponerse en funcionamiento.

d) Mantenga la unidad fuera del alcance de los niños.

e) La reparación y el mantenimiento de los equipos

solo pueden ser realizados por personal cualicado

y siempre empleando piezas de repuesto originales.

Esto garantiza la seguridad durante el uso.

f) A n de asegurar la integridad operativa del

dispositivo, no se deben retirar las cubiertas o los

tornillos instalados de fábrica.

g) No toque ninguna pieza o accesorio móvil a menos

que el aparato haya sido desconectado de la

corriente eléctrica.

h) No deje este equipo sin supervisión mientras esté en

funcionamiento.

i) Limpie regularmente el dispositivo para evitar que la

suciedad se incruste permanentemente.

j) No trabaje con dos elementos simultáneamente.

k) Este aparato no es un juguete. La limpieza y el

mantenimiento no deben ser llevados a cabo por

niños que no estén bajo la supervisión de adultos.

l) Se prohíbe realizar cambios en la construcción del

dispositivo para modicar sus parámetros o diseño.

m) Mantenga el dispositivo alejado de fuentes de fuego

o calor.

n) Durante el procesamiento fíjese si alrededor están

presentes algunas personas y en su seguridad.

o) Observe cuidadosamente la pieza procesada para

reaccionar en situaciones de riesgo a tiempo o evitar

daños a la pieza.

p) Mantenga el orden y elimine todo el polvo,

fragmentos y partes innecesarias de la pieza

procesada.

q) El material a procesar debe estar libre de

contaminación.

r) Use guantes protectores para evitar lesiones por

bordes alados.

s) Procese los elementos con parámetros compatibles

con los datos presentes en la tabla de datos técnicos.

No exceda las dimensiones permitidas.

t) Largas piezas a procesar deben estar apoyadas y

posicionadas de forma segura.

u) No empiece las operaciones de corte antes de

arrancar el motor.

v) Durante el funcionamiento, el dispositivo debe

mantenerse verticalmente en relación con la pieza

a procesar (no incline el dispositivo hacia ningún

lado, la inclinación puede reducir el rendimiento y

dañar la cuchilla de corte).

w) Antes de usar el dispositivo, compruebe y apriete

todos los tornillos y tuercas.

Rev. 04.09.2019

¡ATENCIÓN! Aunque en la fabricación de

este aparato se ha prestado gran importancia

a la seguridad, dispone de ciertos mecanismos de

protección extras. A pesar del uso de elementos de

seguridad adicionales, existe el riesgo de lesiones

durante el funcionamiento, por lo que se recomienda

proceder con precaución y sentido común.

1. Manijas

2. Cuerpo

3. Llave

4. Mango

5. Portacuchillas

Otros elementos aparecenen en los dibujos más adelante

del presente manual:

6. Tornillo de jación

7. Portabrocas

8. Tornillo y tuerca de jación

9. Muelle helicoidal

10. Oricio de montaje

11. Bloque deslizante

12. 12. Cubierta

13. Tornillo de bloqueo

3.2. MANEJO DEL APARATO

3.2.1. USO:

• Fije la pieza a procesar en el lugar de trabajo, de

modo que la distancia entre la pieza y la supercie

de la mesa de trabajo sea de al menos 15 cm.

• Acople el dispositivo al taladro, uniéndolo al

portabrocas.

NOTES/NOTIZEN

Rev. 04.09.2019

NAMEPLATE TRANSLATIONS

1 2 3 4 5

DE Blechschneider für

Bohrmaschine

Modell Maximale Dicke des

geschnittenen Materials

Eisen- oder Stahlplatte Edelstahlplatte

EN Metal Sheet Cutter

Drill Attachment

Model Maximum thickness of

cut material

iron or steel plate stainless steel

plate

PL Nożyce do cięcia

blachy na wiertarkę

Model Maksymalna grubość

ciętego materiału

płyta żelazna lub stalowa płyta ze stali

nierdzewnej

CZ Prostřihovač plechů

do vrtačky

Model Maximální tloušťka

řezaného materiálu

železná nebo ocelová

deska

deska z nerezové

oceli

FR Grignoteuse à tôle

pour perceuse

Modèle Épaisseur maximale du

matériau coupé

plaque de fer ou d'acier plaque en acier

inoxydable

IT Taglia lamiera per

trapano

Modello Spessore massimo di

materiale tagliato

piastra in ferro o in

acciaio

piastra in acciaio

inox

ES Cortadora de chapa

para taladro

Modelo Espesor máximo del

material cortado

chapa de hierro o acero chapa de acero

inoxidable

6 7 8 9 10

DE Kupfer- oder

Aluminiumplatte

Kunststo- oder

Glasfaserplatte

Produktionsjahr Ordnungsnummer Importeur

EN copper or

aluminum plate

plastic or berglass

plate

Production year Serial No. Importer

PL płyta miedziana lub

aluminiowa

płyta plastikowa lub

z włókna szklanego

Rok produkcji Numer serii Importer

CZ měděná nebo

hliníková deska

plastová nebo

sklolaminátová deska

Rok výroby Sériové číslo Dovozce

FR plaque de cuivre ou

d'aluminium

plaque en plastique

ou en bre de verre

Année de

production

Numéro de serie Importateur

IT piastra in ottone o

in alluminio

piastra in plastica o

in bra di vetro

Anno di

produzione

Numero di serie Importatore

ES chapa de cobre o

aluminio

chapa de plástico o

de bra de vidrio

Año de

producción

Número de serie Importador

24 Rev. 04.09.2019

Model: MSW-DRNB2

NOTES/NOTIZEN

Rev. 04.09.2019

NOTES/NOTIZEN

26 Rev. 04.09.2019

expondo.de

CONTACT

expondo Polska sp. z o.o. sp. k.

ul. Nowy Kisielin – Innowacyjna 7

66-002 Zielona Góra | Poland, EU

e-mail: info@expondo.de

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall

gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit

der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr

weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung

zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen

Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die

rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem

Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES

ÜBER ELEKTRO – UND ELEKTRONIK – ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung

von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).

Umwelt – und Entsorgungshinweise

Utylizacja produktu

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego

punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie

z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji

i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych

i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem,

nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!

For the disposal of the device please consider and act according to the national and local rules and regulations.

Table of contents

Languages:

Other MSW Motor Technics Cutter manuals

MSW Motor Technics

MSW Motor Technics MSW-PN-100 User manual

MSW Motor Technics

MSW Motor Technics MSW-MPRC1 User manual

MSW Motor Technics

MSW Motor Technics MSW-STC-150 User manual

MSW Motor Technics

MSW Motor Technics MSW-LFC12 User manual

MSW Motor Technics

MSW Motor Technics MSW-RC-220 User manual

Popular Cutter manuals by other brands

Makita

Makita 4190D instruction manual

Makita

Makita DSC102 instruction manual

Panasonic

Panasonic EY45A2 operating instructions

Silca

Silca Delta 2000 AY operating manual

REMS

REMS Cento instruction manual

Making Memories

Making Memories Slice manual

King Canada

King Canada KC-24TC instruction manual

Textron

Textron Klauke mini ES20 instruction manual

Makita

Makita SC103D instruction manual

GreenTec

GreenTec HL 150 Handbook

Huskie Tools

Huskie Tools S-20 Operation manuals

BASETech

BASETech TO-6683673 operating instructions

Westfalia

Westfalia 83 74 39 instruction manual

Phoenix Contact

Phoenix Contact CLIPLINE CUTFOX 10 user manual

IVT

IVT TC - 900 instruction manual

MSW

MSW MSW-STC-150 user manual

Trotec

Trotec SP1500 Operation manual

Clarke

Clarke CHT532 quick start guide

MSW Motor Technics MSW-DRNB2 User manual

Popular Cutter manuals by other brands
