Musicom Lab EFX MkIII User manual

USER MANUAL
(Ver1.3 )

CONTENTS
1. Introduction ‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 3
2. Basic Connection ‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 4
3. Mode Description ‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 5
3.1 Preset Mode ‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 5
3.1.1 Mute ‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 5
3.1.2 Buffer ON/OFF ‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 5
3.1.3 Ground Lift ON/OFF ‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 6
3.2 Instant Access Mode ‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 6
3.3 Edit Mode ‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 7
3.3.1 Editing MIDI Program Change ‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 7
3.3.2 Editing MIDI Control Change ‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 8
3.3.3 Editing XPDL Port ‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 9
3.3.4 Popping Noise Reduction Control ‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 10
4. Power Requirement ‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 11
5. Initial Default Setting ‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 11
6. Block Diagram ‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 12
7. System Setting ‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧‧ 13
http://www.musicomlab.co.kr

EFX MkIII Audio Controller User Manual 3
1. Introduction
오디오 컨트롤러는 페달보드 기반의 컴팩트하고 사용하기 쉬운 풋 컨트롤러와 스위쳐 일체형의 기기EFX MkIII ,
입니다 프로그램이 가능한 개의 루프와 개의 펑션 스위치를 내장하고 있으며 외부 미디장비에 미디신호를 전.84 ,
송할 수 있는 기능을 포함하고 있습니다MIDI OUT .
오디오 컨트롤러는 개의 프리셋 뱅크당 개 총 뱅크 와 모든 뱅크에 공통으로 적용되는 개EFX Mk III 240 ( 4 , 60 ) 1
의 글로벌 프리셋 총 개의 프리셋을 메모리할 수 있습니다 또한 개의 미디 프로그램 체인지 신호와 개 루, 241 . 5 8
프와 개의 펑션 스위치의 온 오프 상태에 따라 개의 미디 컨트롤 체인지 신호를 전송할 수 있습니다 또한 미4/12 .
디 컨트롤 체인지 값을 연속적으로 전송하기 위한 포트를 가지고 있습니다value XPDL .
오디오 컨트롤러는 저노이즈 고품질 버퍼를 내장하고 있으며 버퍼는 퍼즈와 같은 하이 임피던스 페EFX Mk III , ,
달을 위하여 바이패스될 수 있도록 설정할 수 있습니다.
오디오 컨트롤러는 헤비듀티 풋 스위치 골드 플레이트 릴레이 등 고품질의 부품들과 견고함 안정성EFX Mk III , - , ,
경량화를 위해 알루미늄 재질의 케이스로 제작되었습니다 외형수치는 무. 280W x 130D x 43FH x 56RH (mm),
게는 입니다1.2kg .

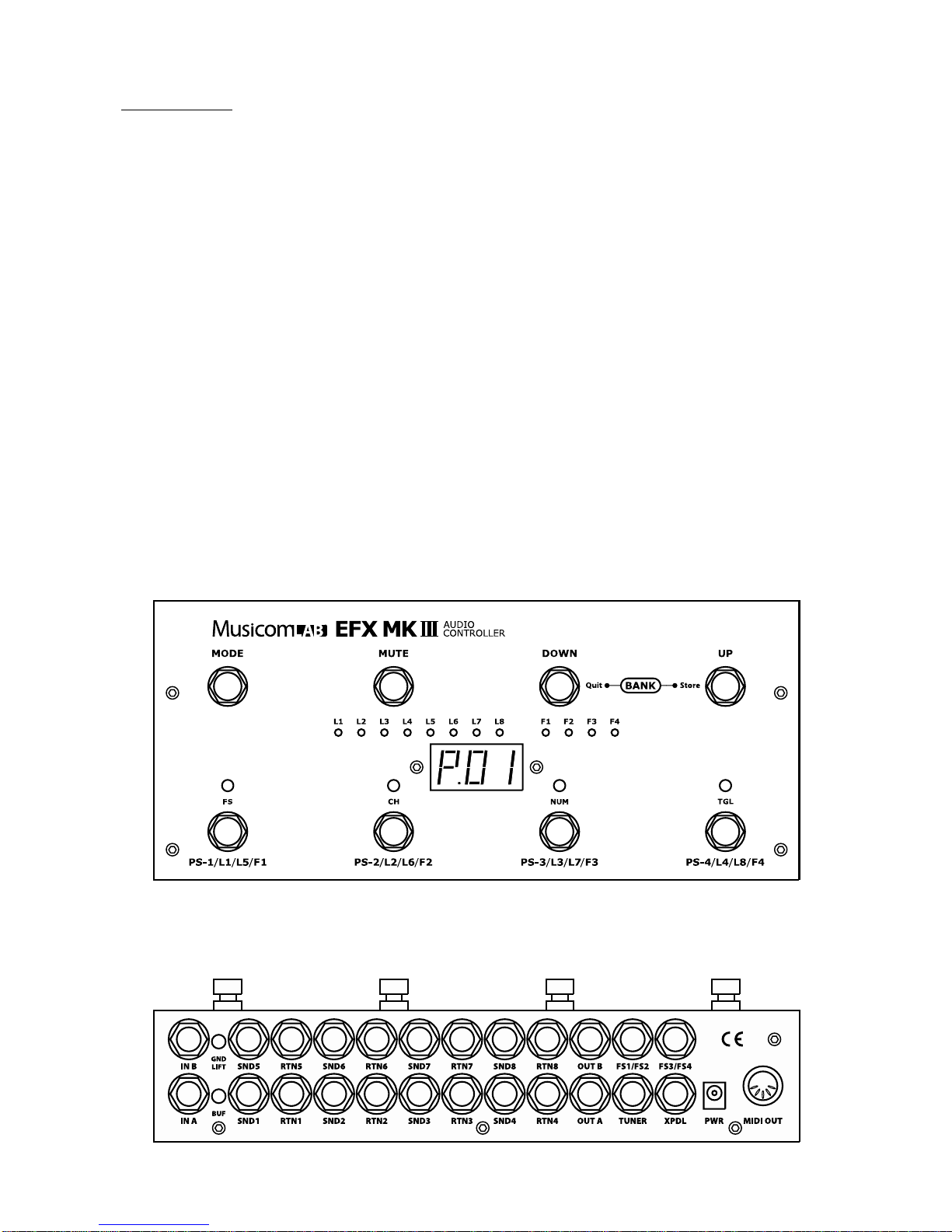

Top Panel View
Rear Panel View

EFX MkIII Audio Controller User Manual 4

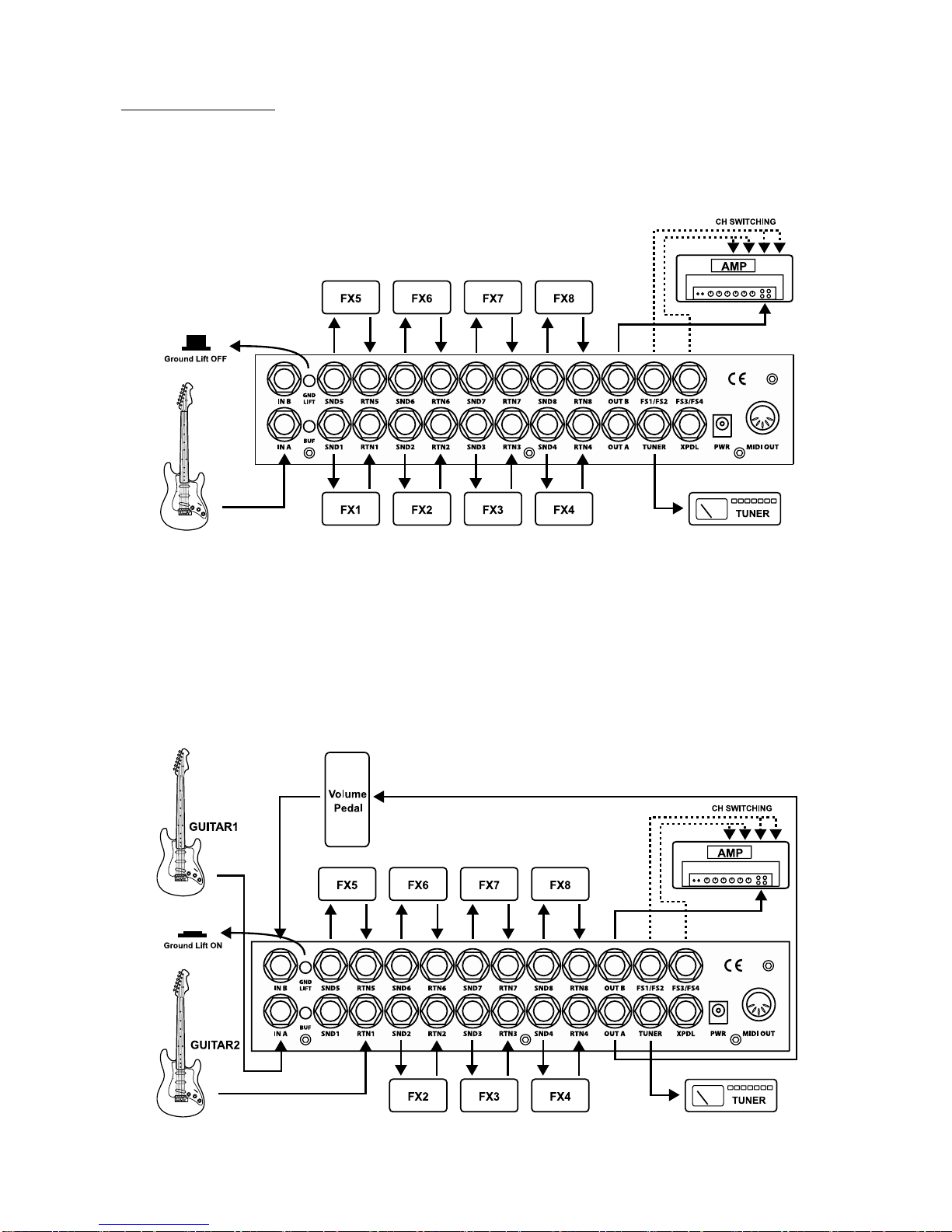

2. Basic Connection
루프의센드잭(①SND1 ~SND8 과리턴잭)(RTN1 ~RTN8 에이펙터의인풋과아웃풋을연결합니다).
기타는② IN A 잭에 앰프는,OUT B 잭에 각각 연결합니다.
퍼즈와 같은 하이 임피던스 인풋 페달을 사용할 경우 버퍼는 되어야 합니다 페이지 참조,OFF .(5 )
튜너를 사용할 경우③ TUNER 잭에 연결합니다.
앰프 채널 변환 등의 컨트롤 스위치를 사용할 경우④FS1/FS2 또는 FS3/FS4 잭에 연결합니다.

EFX MkIII Audio Controller User Manual 5
3. Mode Description
오디오 컨트롤러는 가지 프리셋 모드 인스턴트 액세스 모드 에디트 모드 모드로 구성되어 있습니다EFX Mk III 3 ( , , ) .
오디오 컨트롤러에 전원이 공급되면 표시창에 펌웨어 버전이 표시되고 이어서 뱅크 과 글로벌 프리셋이 선택됩EFX Mk III , , 1
니다.(P.01 프리셋 모드 뱅크:.1)
3.1 Preset Mode
오디오 컨트롤러는 개의 프리셋 뱅크당 개 총 뱅크 와 모든 뱅크에 공통으로 적용되는 개EFX Mk III 240 ( 4 , 60 ) 1
의글로벌프리셋 총 개의프리셋을가집니다, 241 .
오디오 컨트롤러에 전원이 공급되면 프리셋 모드가 자동으로 선택됩니다EFXMkIII,.
①BANK UP 또는 BANK DOWN 스위치를 눌러 원하는 뱅크를 선택합니다.
표시창이 깜빡이기 시작합니다.②
원하는 프리셋을③ PS-1 ~PS-4 스위치를 눌러 선택합니다.
표시창은 깜빡임을 멈추고 누른 스위치 위의 가 켜집니다,LED.④
예를 들어 번 뱅크의 두 번째 프리셋을 선택하고 싶다면,3 ,BANK UP 스위치를 표시창에 3이 표시될 때까지 누
르고,PS-2 스위치를 누르면 됩니다.
글로벌 프리셋은 이미 선택되어진 프리셋 스위치를 한번 더 누름으로써 선택되어집니다 글로벌 프리셋은 모든.
뱅크에서 공통이며 글로벌 프리셋이 선택되면,PS-1 ~PS-4 스위치 위의 가 꺼집니다LED .
3.1.1 Mute
아웃풋 시그널을 뮤트하기 위해서 MUTE 스위치를 누릅니다 그러면 표시창의 개의.3
소수점이 켜지고 아웃풋 시그날이 뮤트됩니다.
뮤트 기능을 취소하려면 MUTE 스위치를 다시 한번 누릅니다 뮤트 기능은 모든 모드.
에서 사용할 수 있습니다.
3.1.2 Buffer On/Off
퍼즈와 같은 하이 임피던스 인풋 페달을 사용할 경우 인풋버퍼는 되어야 합니다,OFF .

EFX MkIII Audio Controller User Manual 6
3.1.2 Groung Lift On/Off
오디오 컨트롤러의 개 루프는 개의 그룹으로 구성되어 있습니다EFX MkIII 8 2 .
하나는 IN A에서 OUT A 다른 하나는,IN B에서 OUT B입니다.

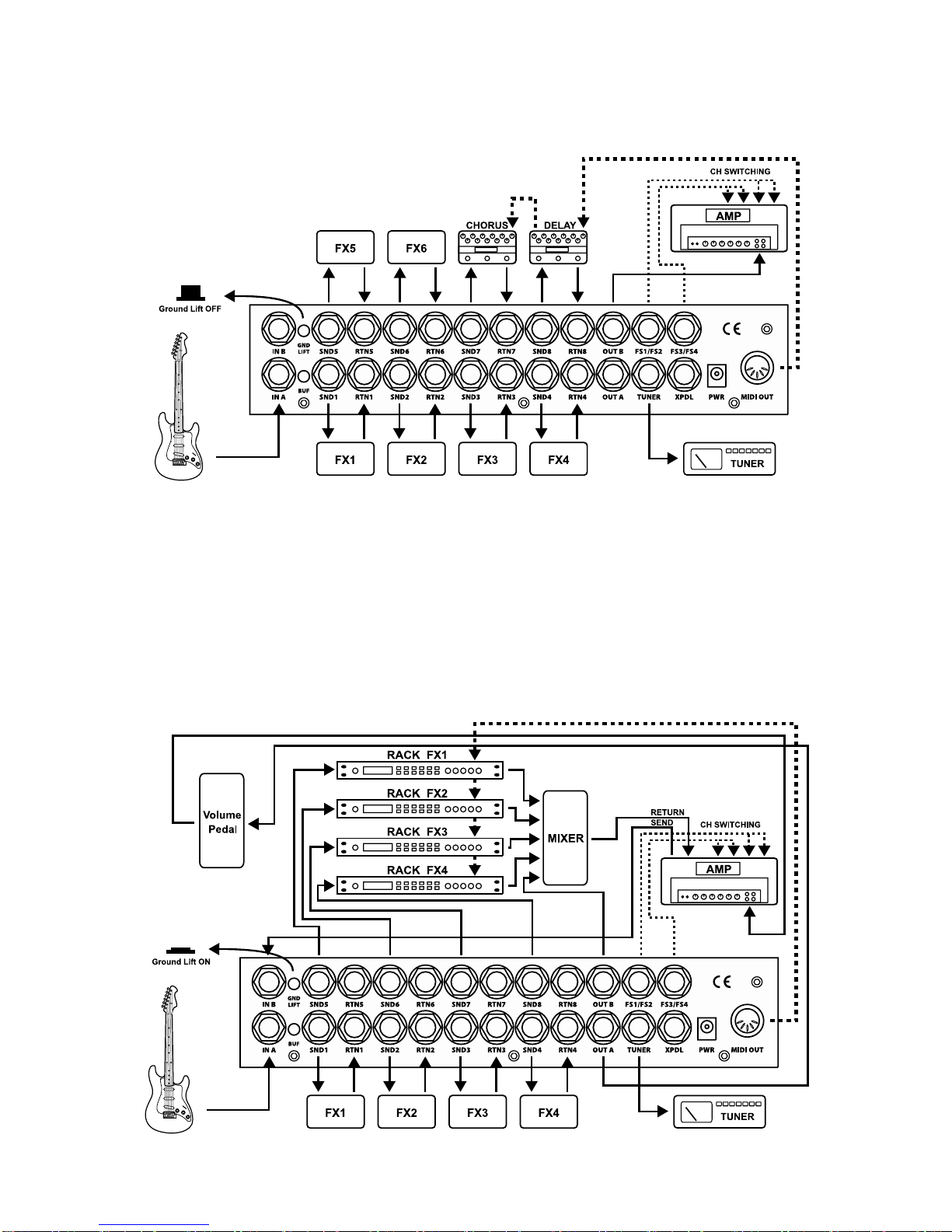

OUT A와IN A 사이에 악기를 연결할 때는 그라운드 리프트 스위치는 하여야 합니다 페이지 참조ON . (13~15 )
3.2 Instant Access Mode (Programming the Loops and Function Switches)
프리셋 모드에서 프로그램을 원하는 프리셋을 선택합니다.①
다이펙트 액세스 모드로 전환하기 위해② MODE 스위치를 누릅니다 표시창은 우측과.
같이 표시됩니다.
PS-1 ~PS-4 스위치위의 들은해당루프 의온오프상태를표시합니LED 1 ~ 4 /
다.
루프 의 온 오프를 변경하기 위해 해당1~4 /③PS-1 ~PS-4 스위치를 누릅니다.
④MODE 스위치를 누릅니다 표시창은 우측과 같이 표시됩니다..
PS-1 ~PS-4 스위치위의 들은해당루프 의온오프상태를표시합니LED 5 ~ 8 /
다.
루프 의 온 오프를 변경하기 위해 해당5~8 /⑤PS-1 ~PS-4 스위치를 누릅니다.
⑥MODE 스위치를 누릅니다 표시창은 우측과 같이 표시됩니다..
PS-1 ~PS-4 스위치위의 들은해당펑션컨트롤 의온오프상태를표시LED 1 ~ 4 /
합니다.
컨트롤 펑션 의 온 오프를 변경하기 위해 해당1~4 /⑦PS-1 ~PS-4 스위치를 누릅니다.
프로그램한 루프 펑션 스위치의 조합을 저장하고 프리셋 모드로 전환하려면/⑧BANK UP 스위치를 누르고 저,
장하지 않고 프리셋 모드로 전환하려면 BANK DOWN 스위치를 누릅니다.
프로그램을 원하는 다른 프리셋에 대해서도 과정을 반복합니다~.⑨①⑧

EFX MkIII Audio Controller User Manual 7
3.3 Edit Mode
에디트 모드에서는 미디설정 등 개의 기능을 설정할 수 있습니다 에디트 모드로 전19 .
환하기 위해서는 프레셋 모드에 있어야 합니다 프리셋 모드에서.MODE 스위치를 약 1
초간 누릅니다 표시창은 우측과 같이 표시됩니다..
PS-1 스위치 을 누르면 아래 기능 설정 메뉴들이 차례로 표시 창에 나타나게 됩니다(FS, function select) .
Function Select Order List
PC.1 첫번째미디프로그램체인지설정
PC.2 두번째미디프로그램체인지설정
PC.3 세번째미디프로그램체인지설정
PC.4 네번째미디프로그램체인지설정
PC.5 다섯번째 미디 프로그램 체인지 설정
LP.1 루프 의온오프에따른미디컨트롤체인지설정1/
LP.2 루프 의온오프에따른미디컨트롤체인지설정2/
LP.3 루프 의온오프에따른미디컨트롤체인지설정3/
LP.4 루프 의온오프에따른미디컨트롤체인지설정4/
LP.5 루프 의온오프에따른미디컨트롤체인지설정5/
LP.6 루프 의온오프에따른미디컨트롤체인지설정6/
LP.7 루프 의온오프에따른미디컨트롤체인지설정7/
LP.8 루프 의온오프에따른미디컨트롤체인지설정8/
FS.1 컨트롤스위치 의온오프에따른미디컨트롤체인지설정1/
FS.2 컨트롤스위치 의온오프에따른미디컨트롤체인지설정2/
FS.3 컨트롤스위치 의온오프에따른미디컨트롤체인지설정3/
FS.4 컨트롤스위치 의온오프에따른미디컨트롤체인지설정4/
EPL /ESW 잭에 연결된 외부 익스프레션 페달에 따른 미디 컨트롤 체인지 설정XPDL
Pr.0 ~Pr.9 단계 파핑 노이즈 리덕션 컨트롤10
3.3.1 Editing MIDI Program Change
프리셋 모드에서 프로그램을 원하는 프리셋을 선택합니다.①
에디트 모드로 전환하기 위해② MODE 스위치를 약 초간 누릅니다1.PC.1 이 자동으
로 선택되고 표시창은 우측과 같이 표시됩니다,.
③PC.1 의 미디 채널을 설정하기 위해 PS-2 스위치(CH 를 누릅니다 표시창, channel) .
에는 현재 설정되어 있는 PC.1 의 미디 채널이 표시됩니다.
④BANK UP 또는 BANK DOWN 스위치를 통해 부터 까지 원하는 미디 채널을 선
116
택합니다.
⑤PS-2 스위치를 누르면 새로운 PC.1 의 미디 채널이 메모리에 저장이 되고 이 때 표시창에,str 이잠깐(store)
동안 표시됩니다.
*PC.x 의 미디 채널은 모든 뱅크 프리셋에 공통이기 때문에 한번 설정을 했다면 다시 설정할 필요가 없습니다/ .
이런 경우 과정은 생략할 수 있습니다~..③⑤

EFX MkIII Audio Controller User Manual 8
⑥PC.1 의 미디 프로그램 넘버를 설정하기 위해 PS-3 스위치(NUM 를누릅, number)
니다 표시창에는 현재 설정되어 있는.PC.1 의 미디 프로그램 넘버가 표시됩니다.
⑦BANK UP 또는 BANK DOWN 스위치를 통해 1.부터 128.까지 혹은 Not 원하는 미,
디 프로그램 넘버를 선택합니다.
⑧PS-3 스위치를 누르면 새로운 PC.1 의 미디 프로그램 넘버가 메모리에 저장이 되고 이 때 표시창에,str
이잠깐동안표시됩니다(store) .
다른⑨ PC.x 를 설정하기 위해서 PS-1 스위치(FS 를 누르고 과정을 반복합니다, function select) ~ .③⑧
Note
*Not 은 미디 신호를 전송하지 않음을 의미합니다.
표시창의 마지막 소수점은 프로그램 또는 컨트롤러 넘버를 표시하고 있음을 의미합니다* .
프로그램 체인지 채널과 넘버의 디폴트 세팅은 페이지를 참고하세요*11.
3.3.2 Editing MIDI Control Change
미디 컨트롤 체인지 신호는 개의 루프와 개의 평션 스위치의 온 오프 상태에 따라84 / MIDI OUT 잭을 통해 외부
미디장비로 전송될 수 있습니다.LP.1 은 루프 에 그리고1 , ..... , FS.4 는 컨트롤 스위치 에 할당되어 있습니다4.
미디 컨트롤 체인지 채널과 컨트롤러 넘버는 모든 뱅크 프리셋에 공통이기 때문에 한번 설정을 했다면 다시*/
설정할 필요가 없습니다.
에디트 모드에 있다면①PS-1 스위치(FS 를 표시창에, function select) LP.1 이표시될
때까지 누릅니다.
②LP.1 의 미디 컨트롤 체인지 채널을 설정하기 위해 PS-2 스위치(CH 를누, channel)
릅니다 표시창에는 현재 설정되어 있는 미디 채널이 표시됩니다..
③BANK UP 또는 BANK DOWN 스위치를 통해 부터 까지 원하는 미디 채널을 선116
택합니다.
④PS-2 스위치를 누르면 새로운 미디 채널이 메모리에 저장이 되고 이 때 표시창에,str 이잠깐동안표(store)
시됩니다.
⑤LP.1 의 미디 컨트롤 체인지 컨트롤러 넘버를 설정하기 위해 PS-3 스위치(NUM,
를 누릅니다 표시창에는 현재 설정되어 있는 미디 컨트롤러 넘버가 표시됩number) .
니다.
⑥BANK UP 또는 BANK DOWN 스위치를 통해 0.부터 127.까지 혹은 Not 원하는미디컨트롤러넘버를선택,
합니다.
⑦PS-4 스위치를 누르면 새로운 미디 컨트롤러 넘버가 메모리에 저장이 되고 이 때 표시창에,str 이잠(store)
깐동안표시됩니다.
오디오 컨트롤러에는 기능이 있습니다
EFX MkIII reverse control value .⑧
LP.1 의 를 설정하기 위해reverse control value PS-4 스위치(TGL 를 누릅니, toggle)
다 표시창에는 현재 설정되어 있는 가 표시됩니다. reverse control value mode .

EFX MkIII Audio Controller User Manual 9
밑의 표는 와 에 따른 입니다nomal mode reverse mode control value .
Loop turns on Loop turns off
nor (normal) 127 (0x7F) 0 (0x00)
rEv (reverse) 0 (0x00) 127 (0x7F)
또한 밑의 표는 와 에 따른 펑션 스위치의 접점 상태입니다, nomal mode reverse mode .
Contact
nor (normal) Normally - Open
rEv (reverse) Normally - Closed
와 를 전환하기 위해nomal mode reverse mode⑨BANK UP 스위치를 누릅니다.
⑩PS-4 스위치를 누르면 메모리에 저장이 되고 이 때 표시창에,str 이잠깐동(store)
안 표시됩니다.
다른 미디 컨트롤 체인지를 설정하기 위해서⑪ PS-1 스위치(FS 를 누르고 과정을 반복합, function select) ~①⑩
니다.
Note
*Not 은 미디 신호를 전송하지 않음을 의미합니다.
*nor 은를normal mode , rEv 는 를 의미합니다reverse mode .
번 루프의 경우 해당 루프의 컨트롤러 넘버의 값이*1~8 , 000. 에서 127. 중 임의로 설정되어 있으면 해당 루프,
는항상 입니다OFF .
표시창의 마지막 소수점은 프로그램 또는 컨트롤러 넘버를 표시하고 있음을 의미합니다* .
미디 컨트롤 체인지 채널과 넘버의 디폴트 세팅은 페이지를 참고하세요*11.
3.3.3 Editing XPDL Port
오디오 컨트롤러는 외부 익스프레션 페달 또는 풋 스위치를 연결할 수 있는EFX Mk III XPDL 잭이 준비되어 있
습니다 외부 익스프레션 페달의 위치 또는 풋 스위치의 상태에 따라 미디 컨트롤 밸류값이 변함으로써 외부 미.
디 장비의 파라미터를 연속적으로 변경할 수 있습니다.
외부 익스프레션 페달는 패시브 볼륨페달이 사용될 수 있으며 또는 외부 풋 스위치는BOSS FV500L FV300L,
또는 등이 사용가능합니다Boss FS-5U FS-5L .
*EPL 또는 ESW 의 채널과 컨트롤러 넘버는 모든 뱅크 프리셋에 공통이기 때문에 한번 설정을 했다면 다시 설/
정할 필요가 없습니다.
①EPL 또는 ESW 를설정하기위해 에디트모드에있다면,
PS-1 스위치(FS 를표시창에, function select) EPL 또는
ESW 가 표시될 때까지 누릅니다.
XPDL 잭에 익스프레션 페달이 연결되어 있을 경우 EPL
(Expression Pedal이 표시되고 풋 스위치가 연결되어 있거나 어떤 플러그도 연결되어 있지 않을 경우),
ESW(External Foot Sw 이 표시됩니다itch) .

EFX MkIII Audio Controller User Manual 10
②EPL 또는 ESW의 채널과 컨트롤러 넘버의 설정 과정은 3.3.2 Editing MIDI Control Change 과 같습니~②⑩
다.
밑의 표는 와 에 따른 입니다nomal mode reverse mode control value .
Expression Pedal (EPL)External Foot switch (ESW)
Normal Reverse Normal Reverse
Minimum Position 0(0x00) 127 (0x7F) Open 0 (0x00) 127 (0x7F)
⋮⋮⋮Closed 127 (0x7F) 0 (0x00)
Maxnimum Position 127 (0x7F) 0(0x00)
Cable Wiring for Expression Pedal
외부 익스프레션 페달을 사용할 경우,XPDL 잭에 연결되는 케이블의 배선은 아래와 같습니다.
Cable Wiring for External Foot Switch
외부풋스위치를사용할경우,XPDL 잭에 연결되는 케이블의 배선은 아래와 같습니다.
Note
*Not 은 미디 신호를 전송하지 않음을 의미합니다.
표시창의 마지막 소수점은 프로그램 또는 컨트롤러 넘버를 표시하고 있음을 의미합니다* .
미디 컨트롤 체인지 채널과 넘버의 디폴트 세팅은 페이지를 참고하세요*11.
*XPDL 잭에 외부 익스프레션 또는 풋 스위치가 연결될 경우 에 전원이 공급되기 전에 연결되어야,EFXMkIII
합니다.
3.3.4 Popping Noise Reduction Control
는릴레이를기반으로한오디오컨트롤러입니다EFX MkIII .
릴레이의 경우 포토 레지스터 등의 소자와 다르게 신호의 왜곡이 없습니다 다만 기계적린 스위칭 방식이기 때,.,
문에 릴레이의 특성상 될 때 클릭 노이즈를 수반합니다 이를 흔히 라 부릅니다, On/Off . Popping noise . EFX
오디오 컨트롤러는 단계의 컨트롤을 통해서 여러 루프의 가 동시에 수행될 때의MkIII 10 Mute On/Off Popping
를 혁신적으로 줄일 수 있습니다Noise .
은모든뱅크프리셋에공통이기때문에한번설정을했다면다시설정할* Popping Noise Reduction Control /
필요가 없습니다.
