Narex Cn 20 Installation instructions

Původní návod k používání (CS)......................................4

Pôvodný návod na použitie (SK) .....................................8

Original operating manual (EN) ................................... 12

Original-Bedienungsanleitung (DE)............................. 18

Instrucciones de uso originales (ES)............................. 22

Mode d’emploi original (FR) ......................................... 26

Manuale d’uso originale (IT) ......................................... 30

Оригинал pуководства по эксплуатации (RU) ........ 36

Instrukcja oryginalna (PL) ............................................. 40

CN 20

Symboly použité v návodu a na stroji

Symboly použité v návode a na stroji

Symbols used in the manual and on the machine

In der Anleitung und an der Maschine verwendete Symbole

Símbolos y su signiﬁcado

Symboles utilisés dans la notice et sur l‘outil

Simboli utilizzati nel manuale e sulla macchina

Изображение и описание пиктограмм

Symbole użate w instrukcji i na maszynie

Vyobrazení apopis piktogramů

1 Upozornění!

2 Pro snížení rizika úrazu čtěte návod!

3 Dvojitá izolace

4 Nepatří do komunálního odpadu!

5 Používejte jen ve vnitřních prostorách

6 Stejnosměrný proud

7 Přístroj je vybaven pojistkou udaných parametrů

Abbildungen und

Piktogramm-Beschreibung

1 Hinweis!

2 Zur Risikoreduzierung die Anleitung lesen!

3 Doppelisolierung

4 Gehört nicht in den Kommunalabfall!

5 Nur in Innenräumen verwenden

6 Gleichstrom

7 Das Gerät ist mit einer Sicherung ausgestattet, die

den angegebenen Parametern entspricht

Изображение и описание

пиктограмм

1 Предупреждение!

2 Тщательно прочитайте настоящее руководство,

чтобы минимизировать риск травмы!

3 Двойная изоляция

4 Не является бытовым отходом!

5 Используйте только во внутренних помещениях

6 Постоянный ток

7 Устройство оснащёно защитным

трансформатором

Opis urządzenia i piktogramów

1 Ostrzeżenie!

2 W celu zmniejszenia ryzyka wypadku przeczytać

instrukcję!

3 Podwójna izolacja

4 Nie należy do odpadów komunalnych!

5 Używać wyłącznie w pomieszczeniach

6 Prąd stały

7 Przyrząd posiada bezpiecznik podanych parametrów

Vyobrazenie apopis piktogramov

1 Upozornenie!

2 Pre zníženie rizika úrazu si prečítajte návod!

3 Dvojitá izolácia

4 Nepatrí do komunálneho odpadu

5 Používajte len vo vnútri

6 Stejnosmerný prúd

7 Prístroj je vybavený poistkou udaných parametrov

Figure and description

of pictograms

1 Notice!

2 To minimize the risk of injury, do read the Manual

carefully!

3 Double insulation

4 Does not belong among municipal waste!

5 To be used inside only

6 Courant continu

7 The machine is equipped with electronic safety device

of specified parameters

Ilustraciones y descripciones

de los pictogramas

1 ¡Advertencia!

2 ¡Para reducir el riesgo de lesiones, lea las

instrucciones!

3 Doble aislamiento

4 ¡No tirar a la basura!

5 Utilícese únicamente en el interior

6 Corriente continua

7 El aparato está equipado con un transformador de

seguridad

Affichage et description des

pictogrammes

1 Avertissement !

2 Pour réduire les risques de blessure, lire la notice!

3 Double isolation

4 Ne pas jeter avec les ordures ménagères !

5 Utilisez-la uniquement en intérieur

6 Courant continu

7 La machine est équipée d'un dispositif de sécurité

électronique pour des paramètres spécifiés

Illustrazione e descrizione dei

pittogrammi

1 Avvertenza!

2 Per prevenire i rischi di incidenti leggere il manuale!

3 Doppio isolamento

4 Non gettare nei rifiuti urbani!

5 Utilizzare soltanto in ambienti interni

6 Corrente continua

7 L'apparecchio è dotato di un fusibile con i parametri

elencati

2 71 63 4 5

Česky

Nabíječka CN20

Původní návod k používání (CS)

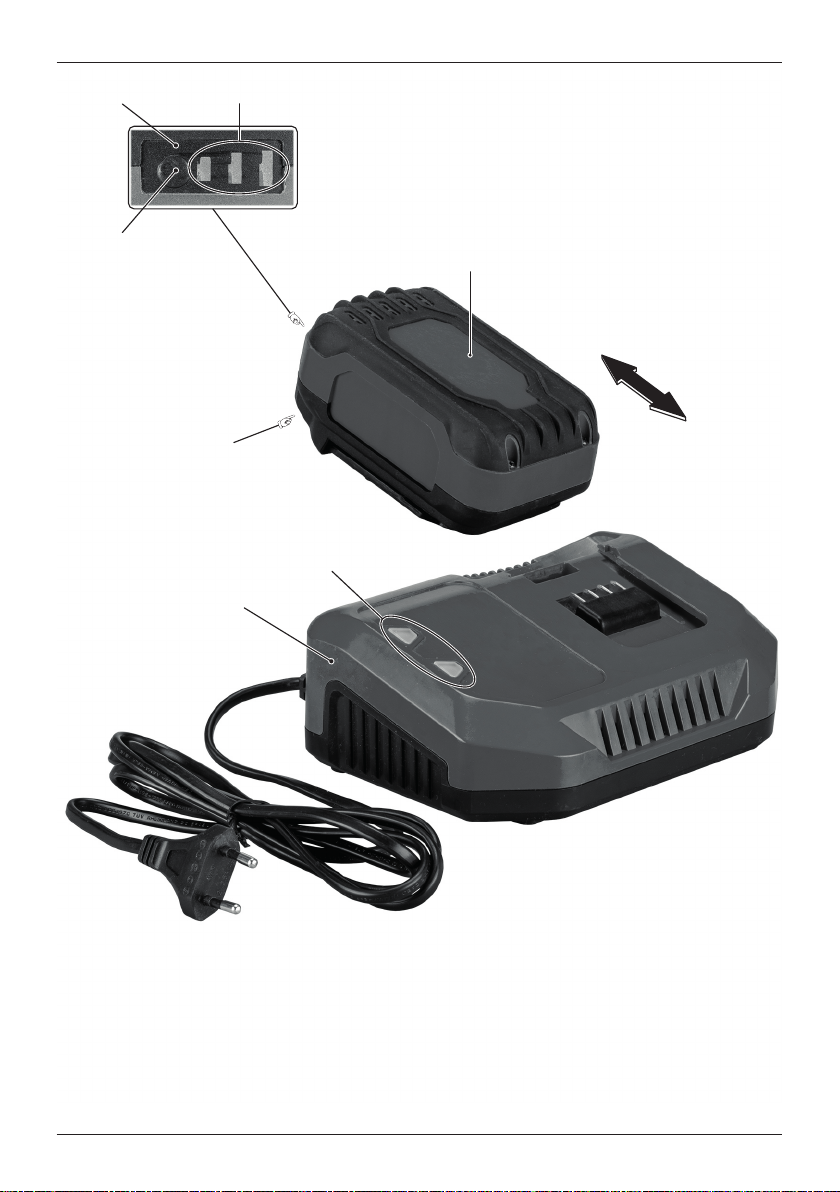

Popis stroje

B1��Akumulátor*

B2��Příchytka akumulátoru

B3��Kontrolní panel stavu akumulátoru

B4��LED indikátor stavu akumulátoru

B5��Kontrolní tlačítko

N1 ��Nabíječka*

N2 ��LED kontrolky nabíjení

*) Zobrazené nebo popsané příslušenství nemusí být součástí

dodávky.

Obsah

Popis stroje ...........................................................................................4

Všeobecné bezpečnostní pokyny......................................................4

Bezpečnostní pokyny pro nabíječku.................................................5

Informace ohlučnosti avibracích....................................................5

Použití ...................................................................................................5

Pokyny pro nabíjení akumulátorů....................................................5

Kontrola stavu akumulátoru.............................................................6

Údržba aservis ....................................................................................7

Skladování............................................................................................7

Recyklace..............................................................................................7

Záruka...................................................................................................7

Prohlášení oshodě..............................................................................7

Technická data

Typ CN20

Napětí vstupní (V) 100–240

Kmitočet (Hz) 50–60

Příkon (W) 95

Napětí výstupní (V) 20,0 ± 0,15

Proud nabíjecí (A) 4,0

Doba nabíjení (min): CB4 cca60

Hmotnost (kg) 0,46

Třída ochrany II /

Akumulátor

Typ CB4

Napětí (V) 20,0

Typ článků Li Ion

Kapacita (Ah) 4,0

Výkon akumulátoru (Wh) 80

Teplota nabíjení (°C) 0–45

Nabíjecí čas (min) cca60

Monitorování teploty nabíjení Termistorem

Hmotnost (kg) 0,67

Všeobecné bezpečnostní pokyny

VÝSTRAHA! Přečtěte si všechny bezpečnostní poky-

ny acelý návod. Nedodržení veškerých následujících

pokynů může vést k úrazu elektrickým proudem,

ke vzniku požáru a/nebo k vážnému zranění osob.

Uschovejte veškeré pokyny anávod pro budoucí použití.

Výrazem „elektrické nářadí” vevšech dále uvedených výstražných

pokynech je myšleno elektrické nářadí napájené(pohyblivým pří‑

vodem) ze sítě, nebo nářadí napájené zbaterií(bez pohyblivého

přívodu)�

1) Bezpečnost pracovního prostředí

a) Udržujte pracoviště včistotě adobře osvětlené. Nepořádek

a tmavá místa na pracovišti bývají příčinou nehod.

b) Nepoužívejte elektrické nářadí v prostředí s nebezpečím

výbuchu, kde se vyskytují hořlavé kapaliny, plyny nebo

prach. V elektrickém nářadí vznikají jiskry, které mohou zapá-

lit prach nebo výpary.

c) Při používání elektrického nářadí zamezte přístupu dětí

adalších osob. Budete-li vyrušováni, můžete ztratit kontrolu

nad prováděnou činností.

2) Elektrická bezpečnost

a) Vidlice pohyblivého přívodu elektrického nářadí musí

odpovídat síťové zásuvce. Nikdy jakýmkoli způsobem ne-

upravujte vidlici. S nářadím, které má ochranné spojení

se zemí, nikdy nepoužívejte žádné zásuvkové adaptéry.

Vidlice, které nejsou znehodnoceny úpravami, a odpovídající

zásuvky omezí nebezpečí úrazu elektrickým proudem.

b) Vyvarujte se dotyku těla s uzemněnými předměty, jako

např. potrubí, tělesa ústředního topení, sporáky achlad-

ničky. Nebezpečí úrazu elektrickým proudem je větší, je-li

vaše tělo spojeno se zemí.

c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru.

Vnikne-li do elektrického nářadí voda, zvyšuje se nebezpečí

úrazu elektrickým proudem.

d) Nepoužívejte pohyblivý přívod kjiným účelům. Nikdy ne-

noste anetahejte elektrické nářadí zapřívod ani nevytr-

hávejte vidlici ze zásuvky tahem zapřívod. Chraňte přívod

před horkem, mastnotou, ostrými hranami apohybujícími

se částmi. Poškozené nebo zamotané přívody zvyšují nebez-

pečí úrazu elektrickým proudem.

e) Je-li elektrické nářadí používáno venku, používejte pro-

dlužovací přívod vhodný pro venkovní použití. Používání

prodlužovacího přívodu pro venkovní použití omezuje nebez-

pečí úrazu elektrickým proudem.

f) Používá-li se elektrické nářadí vevlhkých prostorech, po-

užívejte napájení chráněné proudovým chráničem(RCD).

Používání RCD omezuje nebezpečí úrazu elektrickým prou-

dem.

Česky

3) Bezpečnost osob

a) Při používání elektrického nářadí buďte pozorní, věnujte

pozornost tomu, co právě děláte, soustřeďte se astřízlivě

uvažujte. Nepracujte selektrickým nářadím, jste-li unave-

ni nebo jste-li pod vlivem drog, alkoholu nebo léků. Chvil-

ková nepozornost při používání elektrického nářadí může

vést k vážnému poranění osob.

b) Používejte ochranné pomůcky. Vždy používejte ochranu

očí. Ochranné pomůcky jako např. respirátor, bezpečnostní

obuv s protiskluzovou úpravou, tvrdá pokrývka hlavy nebo

ochrana sluchu, používané v souladu s podmínkami práce,

snižují nebezpečí poranění osob.

c) Vyvarujte se neúmyslného spuštění. Ujistěte se, zda je spí-

nač při zapojování vidlice dozásuvky a/nebo při zasouvání

baterií či při přenášení nářadí vypnutý. Přenášení nářadí

s prstem na spínači nebo zapojování vidlice nářadí se zapnu-

tým spínačem může být příčinou nehod.

d) Před zapnutím nářadí odstraňte všechny seřizovací nástro-

je nebo klíče. Seřizovací nástroj nebo klíč, který ponecháte

připevněn k otáčející se části elektrického nářadí, může být

příčinou poranění osob.

e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy udržujte

stabilní postoj arovnováhu. Budete tak lépe ovládat elek-

trické nářadí v nepředvídaných situacích.

f) Oblékejte se vhodným způsobem. Nepoužívejte volné odě-

vy ani šperky. Dbejte, aby vaše vlasy, oděv arukavice byly

dostatečně daleko odpohybujících se částí. Volné oděvy,

šperky a dlouhé vlasy mohou být zachyceny pohybujícími se

částmi.

g) Jsou-li kdispozici prostředky pro připojení zařízení kod-

sávání asběru prachu, zajistěte, aby taková zařízení byla

připojena asprávně používána. Použití těchto zařízení může

omezit nebezpečí způsobená vznikajícím prachem.

4) Používání elektrického nářadí apéče oně

a) Nepřetěžujte elektrické nářadí. Používejte správné nářadí,

které je určené pro prováděnou práci. Správné elektrické

nářadí bude lépe a bezpečněji vykonávat práci, pro kterou

bylo konstruováno.

b) Nepoužívejte elektrické nářadí, které nelze zapnout avy-

pnout spínačem. Jakékoli elektrické nářadí, které nelze ovlá-

dat spínačem, je nebezpečné a musí být opraveno.

c) Odpojujte nářadí vytažením vidlice ze síťové zásuvky a/

nebo odpojením baterií před jakýmkoli seřizováním, vý-

měnou příslušenství nebo před uložením nepoužívaného

elektrického nářadí. Tato preventivní bezpečnostní opatření

omezují nebezpečí nahodilého spuštění elektrického nářadí.

Nepoužívané elektrické nářadí ukládejte mimo dosah dětí

anedovolte osobám, které nebyly seznámeny selektrickým

nářadím nebo stěmito pokyny, aby nářadí používaly. Elek-

trické nářadí je v rukou nezkušených uživatelů nebezpečné.

e) Udržujte elektrické nářadí. Kontrolujte seřízení pohybují-

cích se částí ajejich pohyblivost, soustřeďte se naprask-

liny, zlomené součásti a jakékoli další okolnosti, které

mohou ohrozit funkci elektrického nářadí. Je-li nářadí

poškozeno, před dalším používáním zajistěte jeho opravu.

Mnoho nehod je způsobeno nedostatečně udržovaným elek-

trickým nářadím.

f) Řezací nástroje udržujte ostré a čisté. Správně udržované

a naostřené řezací nástroje s menší pravděpodobností zachytí

za materiál nebo se zablokují a práce s nimi se snáze kontroluje.

g) Elektrické nářadí, příslušenství, pracovní nástroje atd. po-

užívejte vsouladu stěmito pokyny atakovým způsobem,

jaký byl předepsán pro konkrétní elektrické nářadí, ato

sohledem nadané podmínky práce adruh prováděné prá-

ce. Používání elektrického nářadí k provádění jiných činností,

než pro jaké bylo určeno, může vést k nebezpečným situacím.

5) Servis

a) Opravy vašeho elektrického nářadí svěřte kvaliﬁkované

osobě, které bude používat identické náhradní díly. Tímto

způsobem bude zajištěna stejná úroveň bezpečnosti elektric-

kého nářadí jako před opravou.

Bezpečnostní pokyny pro nabíječku

– Tento spotřebič není určen pro používání osobami (včetně

dětí), jimž fyzická, smyslová nebo mentální neschopnost či

nedostatek zkušeností a znalostí zabraňuje v bezpečném

používání spotřebiče, pokud na ně nebude dohlíženo nebo

pokud nebyly instruovány ohledně použití spotřebiče osobou

zodpovědnou za jejich bezpečnost.

– Na děti by se mělo dohlížet, aby se zajistilo, že si nebudou se

spotřebičem hrát.

Informace o hlučnosti a vibracích

Hodnoty byly naměřeny v souladu s EN 62841‑1�

CN20

Hladina akustického tlaku LpA=69,4dB (A)�

Hladina akustického výkonu LwA=80,4dB (A)�

Nepřesnost měření K=5,0dB(A)�

POZOR! Při práci vzniká hluk!

Používejte ochranu sluchu!

Vážená hodnota vibrací působící naruce a paže ah=0,68m/s2�

Nepřesnost měření K=1,5m/s2�

Uvedené hodnoty vibrací ahlučnosti byly změřeny podle zkušeb‑

ních podmínek uvedených vEN62481 aslouží pro porovnání nářa‑

dí� Jsou vhodné také pro předběžné posouzení zatížení vibracemi

ahlukem při použití nářadí�

Uvedené hodnoty vibrací ahlučnosti se vztahují khlavnímu použití

elektrického nářadí� Při jiném použití elektrického nářadí, sjinými

nástroji nebo při nedostatečné údržbě se zatížení vibracemi ahlu‑

kem může během celé pracovní doby výrazně zvýšit�

Pro přesné posouzení během předem stanovené pracovní doby je

nutné zohlednit také dobu chodu nářadí navolnoběh avypnutí ná‑

řadí vrámci této doby� Tím se může zatížení během celé pracovní

doby výrazně snížit�

Použití

Tato nabíječka je určena pro nabíjení 20V akumulátorů NAREX

CAMOUFLAGE� Toto zařízení lze používat pouze pro uvedený účel�

Pokyny pro nabíjení akumulátorů

1� Ujistěte se, že je síťové napájení stejné jako napětí uvedené

na výrobním štítku nabíječky� Připojte nabíječku(N1) ke zdroji

napájení� Rozsvítí se červená LED kontrolka(N2)� To znamená,

že je nabíječka připravena k nabíjení� Pokud se červená LED

kontrolka nerozsvítí, překontrolujte připojení ke zdroji napáje‑

ní� Pokud je zdroj napájení v pořádku, dopravte nabíječku do

autorizovaného servisu!

2� Zasuňte akumulátor (B1) do nabíječky až na doraz�

3� Červená LED kontrolka svítí azelená LED kontrolka (N2) začne

blikat, což znamená, že akumulátor se nabíjí�

4� Po přibližně 60 minutách je akumulátor plně nabitý, zelená i

červená LED kontrolka svítí nepřerušovaně�

5� Vysuňte akumulátor z nabíječky� Pokud již nechcete nabíjet

další akumulátor, nabíječku odpojte od zdroje napájení�

Přehled signálů LED kontrolek pro nabíjení(N2):

zelená LED červená LED význam kombinace signálů

nesvítí svítí připojeno k elektrické síti

bliká svítí akumulátor se nabíjí

svítí svítí akumulátor je nabit

nesvítí bliká teplota nabíječky nebo akumulátoru

je vysoká

blikají střídavě akumulátor je poškozený

Nové akumulátory:

V prvních cyklech nabíjení nových akumulátorů může být jejich

kapacita nižší, než udávaná hodnota� Příčinou toho je, že chemická

kompozice akumulátorů nebyla dosud aktivována� Tento stav je

dočasný anarovná se poněkolika cyklech nabíjení�

Česky

Poznámka:

• Svítící zelená kontrolka signalizuje, že je akumulátor plně nabi‑

tý, anebo že je vrežimu pomalého nabíjení, kdy je udržována

úroveň nabití akumulátoru�

• V závislosti na teplotě okolního prostředí, síťovém napájení

astávající úrovni nabití, může počáteční nabití akumulátorů

trvat déle než 60 minut (vzávislosti na kapacitě akumulátoru)�

• Pokud nabíječku nepoužíváte, odpojte ji odzdroje napájení�

Důležitá upozornění pro nabíjení:

1� Nejdelší životnosti anejlepšího výkonu je možné dosáhnout,

pokud se akumulátory nabíjejí při teplotě vzduchu okolního

prostředí vrozmezí od18°C do24°C� NEDOBÍJEJTE akumu‑

látory při teplotě pod 0°C ani nad 45°C� To je velmi důležité�

Zabráníte tak vážnému poškození akumulátorů�

• Obzvláště vletních měsících nenabíjejte akumulátory napří‑

mém slunci! Zabráníte tak jejich enormnímu zahřívání, což by

mohlo vést kjejich poškození!

2� Je‑li donabíječky právě vložen akumulátor, který je příliš stu‑

dený (pod 0°C), nabíječka jej nezačne okamžitě dobíjet, pouze

začne přerušovaně svítit zelená ačervená kontrolka� Poté, co

akumulátor přirozenou cestou dosáhne teploty, vyhovující

standardnímu teplotnímu rozmezí, spustí se automaticky pro‑

ces rychlého dobíjení�

• Je‑li donabíječky právě vložen akumulátor, který je příliš za‑

hřátý (nad 45°C), nabíječka jej nezačne okamžitě dobíjet, pou‑

ze začne přerušovaně svítit zelená ačervená kontrolka� Poté,

co teplota akumulátoru klesne nahodnotu, vyhovující stan‑

dardnímu teplotnímu rozmezí, spustí se automaticky proces

rychlého dobíjení�

3� Není‑li možné akumulátory řádně nabít (červená kontrolka

svítí přerušovaně):

• Zkontrolujte, zda nejsou znečištěny kontaktní plochy akumu‑

látorů� Vpřípadě potřeby je vyčistěte bavlněným tampónkem

alihem�

• Pokud se inadále nedaří akumulátory správně nabít, zašlete

nebo předejte nabíječku (včetně akumulátorů) donejbližšího

autorizovaného servisu�

4� Zaurčitých podmínek, je‑li nabíječka připojena kezdroji napá‑

jení, mohou být nabíjecí kontakty uvnitř nabíječky zkratovány

cizím materiálem� Cizí vodivé materiály, jako jsou např� ocelová

vata, hliníková fólie nebo nános kovových částic, se musí zna‑

bíječky průběžně odstraňovat� Před čištěním nabíječku odpoj‑

te odsíťového napájení�

5� Pokud se postupně provádí několik operací dobíjení, může se

nabíječka zahřát� To je normální aneznamená to technickou

závadu�

6� Zabraňte proniknutí kapaliny do nabíječky, mohlo by dojít

k úrazu elektrickým proudem� Chcete‑li po použití usnadnit

ochlazení akumulátorů, nepokládejte je dovyhřátého prostře‑

dí�

7� Akumulátory mohou zůstat vzapojené nabíječce, aniž by se

tím samy poškodily, nebo nabíječka� Akumulátory zůstanou

vnabíječce úplně nabité� NEPONECHÁVEJTE nabité akumu‑

látory vnabíječce, která je odpojena odnapájení�

8� NEPOUŽÍVEJTE AKUMULÁTORY, jsou‑li poškozené azjejich

článků vytéká kapalina� Pokud si potřísníte kůži, omyjte oka‑

mžitě postiženou část asledujte reakci kůže� Vpřípadě potřeby

vyhledejte lékařskou pomoc� Vpřípadě zasažení očí postižené

místo důkladně vymyjte velkým množstvím vody aneodklad‑

ně vyhledejte lékařskou pomoc�

9� Pokud nabíjíte ne zcela vybitý akumulátor, nebo pokud ukon‑

číte nabíjení akumulátoru dříve, než je plně nabitý, musíte kaž‑

dý tento cyklus počítat zajeden celý nabíjecí cyklus�

Poznámka klithium-iontovým (Li-Ion)

akumulátorům

• Tento typ akumulátorů netrpí paměťovým efektem, to zname‑

ná, že akumulátory je možné nabíjet vjakémkoliv stavu nabití�

Pokud vyjmete akumulátory znabíječky ještě před jejich úpl‑

ným dobitím, nebude to mít za následek jejich poškození�

• Li‑Ion akumulátor je vybaven ochranou proti hloubkovému

vybití� V případě poklesu napětí (přetížením nebo vybitím)

pod monitorovanou mez elektronika odpojí články� Stroj poté

pracuje buď přerušovaně, nebo se zcela zastaví� Je třeba snížit

zatížení stroje, nebo akumulátor znovu nabít�

Skladování lithium-iontových akumulátorů

• Akumulátory uchovávejte plně nabité vsuchém abezprašném

prostředí při teplotě okolí nejlépe vrozsahu od 5°C do 40°C�

Vpřípadě, že akumulátory delší dobu nepoužíváte, doporuču‑

jeme je nejdéle jednou za tři měsíce plně nabít!

• Kontakty akumulátoru udržujte včistotě� Náhradní akumulátor

neskladujte skovovými předměty, hrozí nebezpečí zkratu�

• Delší dobu nepoužívané akumulátory je nutné před použitím

vždy nabít�

Přeprava lithium-iontových akumulátorů

Lithium‑iontové akumulátory spadají podle zákonných ustanovení

pod přepravu nebezpečného nákladu� Přeprava těchto akumuláto‑

rů se musí realizovat sdodržováním lokálních, vnitrostátních ame‑

zinárodních předpisů austanovení�

• Spotřebitelé mohou tyto akumulátory bez problémů přepravo‑

vat po komunikacích�

• Komerční přeprava lithium‑iontových akumulátorů prostřed‑

nictvím přepravních ﬁrem podléhá ustanovením o přepravě

nebezpečného nákladu� Přípravu kvyexpedování asamotnou

přepravu smějí vykonávat jen příslušně vyškolené osoby� Na

celý proces se musí odborně dohlížet�

Při přepravě baterií je třeba dodržovat následující:

• Zajistěte, aby kontakty byly chráněné aizolované, aby se za‑

mezilo zkratům�

• Dávejte pozor na to, aby se větší počet akumulátorů vrámci

balení nemohl pohybovat, případně sesunout nebo zbortit�

• Poškozené avyteklé akumulátory se nesmějí přepravovat�

Ohledně dalších informací se obraťte na vašeho přepravce�

Varování!!

Unabíječky se nepředpokládá servis na straně uživatele� Uvnitř na‑

bíječky nejsou žádné díly, které by si uživatel mohl opravovat sám�

Je nutné předat nabíječku do nejbližšího autorizovaného servisu,

aby se předešlo poškození vnitřních dílů, citlivých např� na static‑

kou elektřinu�

Vždy používejte správnou sadu akumulátorů (sada dodaná snářa‑

dím nebo náhradní sada doporučená výrobcem Narexs�r�o�)� Nikdy

nepoužívejte žádnou jinou sadu akumulátorů, protože by mohla

zničit vaše nářadí avyvolat nebezpečný stav zařízení�

Kontrola stavu akumulátoru

Stroj je vybaven kontrolním panelem stavu akumulátoru(B3)�

Stiskněte kontrolní tlačítko(B4) na panelu stavu akumulátoru(B3)�

Následně se rozsvítí indikátor stavu akumulátoru(B5) podle stavu

nabití (kapacity) akumulátoru�

Přehled indikace stavu nabití akumulátoru:

Počet plně svítících LED Úroveň nabití akumulátoru

3 100 %

2 méně než 60 %

1 méně než 30 %

Česky

Údržba a servis

Pokyny kčištění nabíječky

Pozor! Nebezpečí poranění elektrickým proudem. Před

jakoukoliv manipulací snabíječkou vytáhněte síťovou

zástrčku ze zásuvky!

Zvnějších povrchů pouzdra nabíječky je možné nečistoty aprach

odstranit pomocí hadříku nebo nekovového kartáče� Nepoužívejte

vodu ani čisticí roztoky!

Pozor! Se zřetelem nabezpečnost před úrazem elek-

trickým proudem a zachování třídy ochrany, se musí

všechny práce údržby aservisu, které vyžadují demon-

táž kapoty stroje, provádět pouze v autorizovaném

servisním středisku!

Aktuální seznam autorizovaných servisů naleznete na našich

webových stránkách www.narex.cz vsekci „Servisní místa“�

Skladování

Zabalený stroj lze skladovat v suchém skladu bez vytápění, kde

teplota neklesne pod ‑5°C�

Nezabalený stroj uchovávejte pouze v suchém skladu, kde teplota

neklesne pod +5°C a kde bude zabráněno náhlým změnám tep‑

loty�

Recyklace

Elektronářadí, příslušenství a obaly by měly být dodány k opětov‑

nému zhodnocení nepoškozující životní prostředí�

Pouze pro země EU:

Nevyhazujte elektronářadí dodomovního odpadu!

Podle evropské směrnice 2002/96/ES o starých elektrických a elek‑

tronických zařízeních a jejím prosazení v národních zákonech musí

být neupotřebitelné rozebrané elektronářadí shromážděno k opě‑

tovnému zhodnocení nepoškozujícímu životní prostředí�

Záruka

Pro naše stroje poskytujeme záruku namateriální nebo výrobní

vady podle zákonných ustanovení dané země, minimálně však

12měsíců� Vestátech Evropské unie je záruční doba 24 měsíců při

výhradně soukromém používání(prokázáno fakturou nebo doda‑

cím listem)�

Škody vyplývající z přirozeného opotřebení, přetěžování, nespráv‑

ného zacházení, resp� škody zaviněné uživatelem nebo způsobené

použitím v rozporu s návodem k obsluze, nebo škody, které byly při

nákupu známy, jsou ze záruky vyloučeny�

Reklamace mohou být uznány pouze tehdy, pokud bude stroj v ne‑

rozebraném stavu zaslán zpět dodavateli nebo autorizovanému

servisnímu středisku NAREX� Dobře si uschovejte návod k obsluze,

bezpečnostní pokyny, seznam náhradních dílů a doklad o koupi�

Jinak platí vždy dané aktuální záruční podmínky výrobce�

Poznámka

Nazákladě neustálého výzkumu avývoje jsou vyhrazeny změny

zde uvedených technických údajů�

Prohlášení o shodě

CN20:

Prohlašujeme, že toto zařízení splňuje požadavky následujících

norem asměrnic�

Bezpečnost:

EN60335‑1:2012/A2:2019

EN60335‑2‑29:2004/A11:2018

EN62233:2008

Směrnice 2014/35/EU

Elektromagnetická kompatibilita:

EN55014‑1:2017

EN 55014‑2:2015

EN 61000‑3‑2:2014

EN 61000‑3‑3:2013

Směrnice 2014/30/EU

RoHS

Směrnice 2011/65/EU

Místo uložení technické dokumentace:

Narex s�r�o�, Chelčického 1932, 47001 Česká Lípa, Česká republika

2021

Narexs�r�o�

Chelčického1932 Jaroslav Hybner

47001ČeskáLípa Jednatelspolečnosti

01�03�2021

Slovensky

Nabíjačka CN20

Pôvodný návod na použitie (SK)

Opis náradia

B1��Akumulátor*

B2��Príchytka akumulátora

B3��Kontrolný panel stavu akumulátora

B4��LED indikátor stavu akumulátora

B5��Kontrolné tlačidlo

N1 ��Nabíjačka*

N2 ��LED indikátory nabíjania

*) Zobrazené alebo opísané príslušenstvo nemusí byť súčas-

ťou dodávky.

Obsah

Opis náradia.........................................................................................8

Všeobecné bezpečnostné pokyny.....................................................8

Bezpečnostné pokyny pre nabíjačku................................................9

Použitie .................................................................................................9

Pokyny na nabíjanie akumulátorov.................................................9

Kontrola stavu akumulátora...........................................................10

Údržba aservis ..................................................................................10

Skladovanie........................................................................................10

Recyklácia...........................................................................................10

Záruka.................................................................................................11

Vyhlásenie ozhode ...........................................................................11

Technické údaje

Typ CN20

Vstupné napätie (V) 100–240

Kmitočet (Hz) 50–60

Príkon (W) 95

Vstupné napätie (V) 20,0 ± 0,15

Nabíjací prúd (A) 4,0

Čas nabíjania (min�): CB4 cca60

Hmotnosť (kg) 0,46

Trieda ochrany II /

Akumulátor

Typ CB4

Napätie (V) 20,0

Typ článkov Li Ion

Kapacita (Ah) 4,0

Výkon akumulátora (Wh) 80

Teplota nabíjania (°C) 0–45

Čas nabíjania (min) cca 60

Monitorovanie teploty nabíjania termistorom

Hmotnosť (kg) 0,67

Všeobecné bezpečnostné pokyny

VÝSTRAHA! Prečítajte si všetky bezpečnostné poky-

ny a celý návod. Nedodržanie všetkých nasledujúcich

pokynov môže prísť k úrazu elektrickým prúdom, ku

vzniku požiaru ˝a/alebo k vážnemu zraneniu osôb.

Uschovajte všetky pokyny anávod pre budúce použitie.

Pod výrazom „elektrické náradie” vo všetkých ďalej uvedených

výstražných pokynoch sa myslí elektrické náradie napájané(po‑

hyblivým prívodom) zo siete alebo náradie napájané zbatérií(bez

pohyblivého prívodu)�

1) Bezpečnosť pracovného prostredia

a) Udržujte pracovisko včistote adobre osvetlené. Neporia-

dok a tmavé miesta na pracovisku bývajú príčinou nehôd.

b) Nepoužívajte elektrické náradie vprostredí snebezpečen-

stvom výbuchu, kde sa vyskytujú horľavé kvapaliny, plyny

alebo prach. V elektrickom náradí vznikajú iskry, ktoré môžu

zapáliť prach alebo výpary.

c) Pri používaní elektrického náradia zabráňte prístupu detí

aďalších osôb. Ak budete vyrušovaný, môžete stratiť kontro-

lu nad vykonávanou činnosťou.

2) Elektrická bezpečnosť

a) Vidlica pohyblivého prívodu elektrického náradia musí

zodpovedať sieťovej zásuvke. Vidlicu nikdy žiadnym spô-

sobom neupravujte. Snáradím, ktoré má ochranné spoje-

nie so zemou, nikdy nepoužívajte žiadne zásuvkové adap-

téry. Nebezpečenstvo úrazu elektrickým prúdom obmedzia

vidlice, ktoré nie sú znehodnotené úpravami a zodpovedajú-

ce zásuvky.

b) Vyvarujte sa dotyku tela s uzemnenými predmetmi,

ako napr. potrubie, telesá ústredného kúrenia, sporáky

achladničky. Nebezpečenstvo úrazu elektrickým prúdom je

väčšie, ak je vaše telo spojené so zemou.

c) Nevystavujte elektrické náradie dažďu, vlhku alebo

mokru. Ak vnikne do elektrického náradia voda, zvyšuje sa

nebezpečenstvo úrazu elektrickým prúdom.

d) Nepoužívajte pohyblivý prívod kiným účelom. Nikdy ne-

noste aneťahajte elektrické náradie zaprívod ani nevytr-

hávajte vidlicu zo zásuvky ťahom zaprívod. Chráňte prívod

pred horkom, mastnotou, ostrými hranami apohybujúci-

mi sa časťami. Poškodené alebo zamotané prívody zvyšujú

nebezpečenstvo úrazu elektrickým prúdom.

e) Ak je elektrické náradie používané vonku, používajte pre-

dlžovací prívod vhodný pre vonkajšie použitie. Používanie

predlžovacieho prívodu pre vonkajšie použitie obmedzuje

nebezpečenstvo úrazu elektrickým prúdom.

f) Ak sa používa elektrické náradie vo vlhkých priesto-

roch, používajte napájanie chránené prúdovým chráni-

čom (RCD). Používanie RCD obmedzuje nebezpečenstvo

úrazu elektrickým prúdom.

3) Bezpečnosť osôb

a) Pri používaní elektrického náradia buďte pozorný, venuj-

te pozornosť tomu, čo práve robíte, sústreďte sa atriezvo

uvažujte. Nepracujte selektrickým náradím ak ste unave-

ný alebo ak ste pod vplyvom drog, alkoholu alebo liekov.

Slovensky

Chvíľková nepozornosť pri používaní elektrického náradia

môže spôsobiť vážne poranenie osôb.

b) Používajte ochranné pomôcky. Vždy používajte ochranu

očí. Ochranné pomôcky ako napr. respirátor, bezpečnostná

obuv s protišmykovou úpravou, tvrdá pokrývka hlavy alebo

ochrana sluchu, používané v súlade s podmienkami práce,

znižujú nebezpečenstvo poranenia osôb.

c) Vyvarujte sa neúmyselného spustenia. Ubezpečte sa, či je

spínač pri zapojovaní vidlice dozásuvky alebo pri zasúvaní

batérií či pri prenášaní náradia vypnutý. Prenášanie nára-

dia s prstom na spínači alebo zapojovanie vidlice náradia so

zapnutým spínačom môže byť príčinou nehôd.

d) Pred zapnutím náradia odstráňte všetky nastavovacie

nástroje alebo kľúče. Nastavovací nástroj alebo kľúč, ktorý

ponecháte pripevnený k otáčajúcej sa časti elektrického ná-

radia, môže byť príčinou poranenia osôb.

e) Pracujte len tam, kam bezpečne dosiahnete.Vždy udržujte

stabilný postoj arovnováhu. Budete tak lepšie ovládať elek-

trické náradie v nepredvídaných situáciách.

f) Obliekajte sa vhodným spôsobom. Nepoužívajte voľné

odevy ani šperky. Dbajte, aby vaše vlasy, odev arukavice

boli dostatočne ďaleko od pohybujúcich sa častí. Voľné

odevy, šperky a dlhé vlasy môžu byť zachytené pohybujúcimi

sa časťami.

g) Ak sú k dispozícii prostriedky pre pripojenie zariadenia

k odsávaniu azberu prachu, zabezpečte, aby také zaria-

denia boli pripojené asprávne používané. Použitie týchto

zariadení môže obmedziť nebezpečenstvá spôsobené vznika-

júcim prachom.

4) Používanie elektrického náradia astarostlivosť oneho

a) Nepreťažujte elektrické náradie. Používajte správne nára-

die, ktoré je určené pre vykonávanú prácu. Správne elek-

trické náradie bude lepšie a bezpečnejšie vykonávať prácu,

pre ktorú bolo konštruované.

b) Nepoužívajte elektrické náradie, ktoré nie je možné zap-

núť avypnúť spínačom. Akékoľvek elektrické náradie, ktoré

nie je možné ovládať spínačom, je nebezpečné a musí byť

opravené.

c) Odpojujte náradie vytiahnutím vidlice zo sieťovej zásuvky

alebo odpojením batérií pred akýmkoľvek nastavovaním,

výmenou príslušenstva alebo pred uložením nepoužíva-

ného elektrického náradia. Tieto preventívne bezpečnostné

opatrenia obmedzujú nebezpečenstvo náhodného spustenia

elektrického náradia.

d) Nepoužívané elektrické náradie ukladajte mimo dosah

detí anedovoľte osobám, ktoré neboli oboznámené selek-

trickým náradím alebo stýmito pokynmi, aby náradie po-

užívali. Elektrické náradie je v rukách neskúsených užívateľov

nebezpečné.

e) Udržujte elektrické náradie. Kontrolujte nastavenie pohy-

bujúcich sa častí aich pohyblivosť, sústreďte sa napraskli-

ny, zlomené súčasti a akékoľvek ďalšie okolnosti, ktoré

môžu ohroziť funkciu elektrického náradia. Ak je náradie

poškodené, pred ďalším používaním zabezpečte jeho

opravu. Veľa nehôd je spôsobených nedostatočne udržova-

ným elektrickým náradím.

f) Rezacie nástroje udržujte ostré ačisté. Správne udržované

a naostrené rezacie nástroje s menšou pravdepodobnosťou

zachytia za materiál alebo sa zablokujú a práca s nimi sa jed-

noduchšie kontroluje.

g) Elektrické náradie, príslušenstvo, pracovné nástroje atď.

používajte vsúlade stýmito pokynmi atakým spôsobom,

aký bol predpísaný pre konkrétne elektrické náradie, ato

sohľadom nadané podmienky práce adruh vykonávanej

práce. Používanie elektrického náradia k vykonávaniu iných

činností, ako pre aké bolo určené, môže viesť k nebezpečným

situáciám.

5) Servis

a) Opravy vášho elektrického náradia zverte kvaliﬁkovanej

osobe, ktorá bude používať identické náhradné diely. Tým-

to spôsobom bude zabezpečená rovnaká úroveň bezpečnosti

elektrického náradia ako pred opravou.

Bezpečnostné pokyny pre nabíjačku

– Tento spotrebič nie je určený na používanie osobami (vrátane

detí), ktorým fyzická, zmyslová alebo mentálna neschopnosť

či nedostatok skúseností a znalostí zabraňuje v bezpečnom

používaní spotrebiča, ak nebudú pod dohľadom alebo ak

neboli inštruované ohľadom použitia spotrebiča osobou zod-

povednou za ich bezpečnosť.

– Na deti by sa malo dohliadať, aby sa zaistilo, že sa nebudú so

spotrebičom hrať.

Použitie

Táto nabíjačka je určená pre nabíjanie 20V akumulátorov NAREX

CAMOUFLAGE�

Toto zariadenie je možné používať len na tento účel�

Pokyny na nabíjanie akumulátorov

1� Uistite sa, že je sieťové napájanie rovnaké ako napätie na vý‑

robnom štítku nabíjačky� Pripojte nabíjačku(N1) kzdroju na‑

pájania� Rozsvieti sa červený LED indikátor(N2)� To znamená,

že je nabíjačka pripravená na nabíjanie� Ak sa červený LED

indikátor nerozsvieti, prekontrolujte pripojenie kzdroju napá‑

jania� Ak je zdroj napájania vporiadku, zaneste nabíjačku do

autorizovaného servisu!

2� Zasuňte akumulátor (B1) do nabíjačky až na doraz�

3� Červený LED indikátor svieti azelený LED indikátor(N2) začne

blikať, čo znamená, že akumulátor sa nabíja�

4� Po približne 60 minútach je akumulátor plne nabitý, zelený aj

červený LED indikátor svieti neprerušovane�

5� Vysuňte akumulátor znabíjačky� Ak už nechcete nabíjať ďalší

akumulátor, nabíjačku odpojte od zdroja napájania�

Prehľad signálov LED indikátorov na nabíjanie(N2):

zelený LED

indikátor červený LED

indikátor význam kombinácie signálov

nesvieti svieti pripojené kelektrickej sieti

bliká svieti akumulátor sa nabíja

svieti svieti akumulátor je nabitý

nesvieti bliká teplota nabíjačky alebo akumulátora

je vysoká

blikajú striedavo akumulátor je poškodený

Nové akumulátory:

Pri prvých cykloch nabíjania nových akumulátorov môže byť ich

kapacita nižšia, ako je uvádzaná hodnota� Príčinou toho je to, že

chemické zloženie akumulátorov nebolo doteraz aktivované�Tento

stav je dočasný apominie poniekoľkých cykloch nabíjania�

Poznámka:

• Svietiaci zelený indikátor signalizuje to, že je akumulátor úplne

nabitý alebo že je vrežime pomalého nabíjania, kedy je udržia‑

vaná úroveň nabitia akumulátora�

• Vzávislosti odteploty okolitého prostredia, sieťového napája‑

nia aaktuálnej úrovne nabitia, môže počiatočné nabitie aku‑

mulátorov trvať dlhšie ako 60minút (vzávislosti odkapacity

akumulátora)�

• Ak nabíjačku nepoužívate, odpojte ju odzdroja napájania�

Dôležité upozornenia pre nabíjanie:

1� Najdlhšiu životnosť anajlepší výkon je možné dosiahnuť vte‑

dy, ak sa akumulátory nabíjajú pri teplote vzduchu okolitého

prostredia vrozmedzí od18°C do24°C� Akumulátory NEDO-

BÍJAJTE pri teplote pod 0°C ani nad 45°C� Je to veľmi dôležité�

Zabránite tým vážnemu poškodeniu akumulátorov�

• Obzvlášť v letných mesiacoch nenabíjajte akumulátory

napriamom slnečnom žiarení! Zabránite tak ich enormnému

zahrievaniu, čo by mohlo viesť kich poškodeniu!

2� Ak je donabíjačky práve vložený akumulátor, ktorý je príliš stu‑

dený (pod 0°C), nabíjačka ho nezačne okamžite dobíjať, len

začne prerušovane svietiť zelený ačervený indikátor� Potom,

ako akumulátor prirodzenou cestou dosiahne určitú teplotu,

vyhovujúcu štandardnému teplotnému rozmedziu, sa auto‑

maticky spustí proces rýchleho dobíjania�

Slovensky

• Ak je donabíjačky práve vložený akumulátor, ktorý je príliš zo‑

hriaty (nad 45°C), nabíjačka ho nezačne okamžite dobíjať, len

začne prerušovane svietiť zelený ačervený indikátor� Potom,

ako teplota akumulátora klesne nahodnotu, ktorá vyhovuje

štandardnému teplotnému rozmedziu, sa automaticky spustí

proces rýchleho dobíjania�

3� Ak nie je možné akumulátory riadne nabiť (červený indikátor

svieti prerušovane):

• Skontrolujte, či nie sú znečistené kontaktné plochy akumulá‑

torov� Vprípade potreby ich vyčistite bavlneným tampónom

aliehom�

• Ak sa aj naďalej nedarí akumulátory správne nabiť, zašlite ale‑

bo odovzdajte nabíjačku (vrátane akumulátorov) donajbližšie‑

ho autorizovaného servisu�

4� Pri určitých podmienkach, ak je nabíjačka pripojená kzdroju

napájania, môžu byť nabíjacie kontakty vo vnútri nabíjačky

skratované cudzím materiálom� Cudzie vodivé materiály, ako

sú napr� oceľová vlna, hliníková fólia alebo nános kovových

častíc, sa musia znabíjačky priebežne odstraňovať� Pred čiste‑

ním nabíjačku odpojte odsieťového napájania�

5� Ak sa postupne vykonáva niekoľko operácií dobíjania, môže sa

nabíjačka zahriať� Toto je normálne aneznamená to technickú

poruchu�

6� Zabráňte preniknutiu kvapaliny donabíjačky, mohlo by dôjsť

k úrazu elektrickým prúdom� Ak chcete po použití uľahčiť

ochladenie akumulátorov, neklaďte ich dovyhriateho prostre‑

dia�

7� Akumulátory môžu zostať vzapojenej nabíjačke bez toho, aby

sa tým poškodili alebo sa poškodila nabíjačka� Akumulátory

zostanú vnabíjačke úplne nabité� Nabité akumulátory NEPO-

NECHÁVAJTE vnabíjačke, ktorá je odpojená odnapájania�

8� NEPOUŽÍVAJTE AKUMULÁTORY ak sú poškodené a z ich

článkov vyteká kvapalina� Ak si postriekate pokožku, postihnu‑

tú časť si okamžite umyte asledujte reakciu pokožky� Vprípade

potreby vyhľadajte lekársku pomoc� Vprípade zasiahnutia očí

postihnuté miesto dôkladne vymyte veľkým množstvom vody

aneodkladne vyhľadajte lekársku pomoc�

9� Ak nabíjate nie celkom vybitý akumulátor alebo ak ukončíte

nabíjanie akumulátora skôr, než je plne nabitý, musíte každý

tento cyklus počítať zajeden celý nabíjací cyklus�

Poznámka klítiovo-iónovým (Li-Ion)

akumulátorom

• Tento typ akumulátorov netrpí pamäťovým efektom, to zna‑

mená, že akumulátory je možné nabíjať vakomkoľvek stave

nabitia� Ak vytiahnete akumulátory znabíjačky ešte pred ich

úplným dobitím, nebude to mať zanásledok ich poškodenie�

• Li‑Ion akumulátor je vybavený ochranou proti hĺbkovému vy‑

bitiu� V prípade poklesu napätia (preťažením alebo vybitím)

pod monitorovanú medzu elektronika články odpojí� Náradie

potom pracuje buď prerušovane alebo sa úplne zastaví� Je po‑

trebné znížiť zaťaženie stroja alebo akumulátor znovu nabiť�

Skladovanie lítium-iónových akumulátorov

• Akumulátory uchovávajte plne nabité v suchom a bezpraš‑

nom prostredí pri teplote okolia najlepšie vrozsahu od5 °C

do 40 °C� V prípade, že akumulátory dlhší čas nepoužívate,

odporúčame ich aspoň raz zatri mesiace plne nabiť!

• Kontakty akumulátora udržujte včistote� Náhradný akumulá‑

tor neskladujte skovovými predmetmi, hrozí nebezpečenstvo

skratu�

• Dlhšiu dobu nepoužívané akumulátory je nutné pred použitím

vždy nabiť�

Preprava lítiovo-iónových akumulátorov

Lítiovo‑iónové akumulátory spadajú podľa zákonných ustanovení

pod prepravu nebezpečného nákladu� Preprava týchto akumuláto‑

rov sa musí realizovať pri dodržiavaní lokálnych, národných ame‑

dzinárodných predpisov austanovení�

• Spotrebitelia môžu pokomunikáciách tieto akumulátory pre‑

pravovať bez obmedzení�

• Komerčná preprava lítiovo‑iónových akumulátorov prostred‑

níctvom prepravných ﬁriem podlieha ustanoveniam o pre‑

prave nebezpečného nákladu� Prípravu na vyexpedovanie

asamotnú prepravu smú vykonávať len príslušne vyškolené

osoby� Nacelý proces sa musí odborne dohliadať�

Pri preprave batérií je potrebné dodržiavať nasledujúce:

• Zaistite, aby kontakty boli chránené aizolované, aby sa zame‑

dzilo skratom�

• Dávajte pozor nato, aby sa väčší počet akumulátorov vrámci

balenia nemohol pohybovať, prípadne zosunúť alebo spadnúť�

• Poškodené avytečené akumulátory sa nesmú prepravovať�

Ohľadom ďalších informácií sa obráťte navášho prepravcu�

Varovanie!

Pri nabíjačke sa nastrane používateľa nepredpokladá servis� Vnútri

nabíjačky nie sú žiadne diely, ktoré by si používateľ mohol opravo‑

vať sám� Aby sa predišlo poškodeniu vnútorných dielov, citlivých

napr� nastatickú elektrinu, je potrebné odovzdať nabíjačku donaj‑

bližšieho autorizovaného servisu�

Vždy používajte správnu súpravu akumulátorov (súprava dodaná

snáradím alebo náhradná súprava doporučená výrobcom Narex

s�r�o�)� Nikdy nepoužívajte žiadnu inú súpravu akumulátorov, pre‑

tože by mohla zničiť vaše náradie avyvolať nebezpečný stav za‑

riadenia�

Kontrola stavu akumulátora

Stroj je vybavený kontrolným panelom stavu akumulátora (B3)�

Stlačte kontrolné tlačidlo (B4) na paneli stavu akumulátora (B3)�

Následne sa rozsvieti indikátor stavu batérie (B5) podľa stavu na‑

bitia (kapacity) akumulátora�

Prehľad indikácie stavu nabitia akumulátora:

Počet naplno svietiacich LED Úroveň nabitia akumulátora

3 100 %

2 menej než 60 %

1 menej než 30 %

Údržba a servis

Pokyny kčisteniu nabíjačky

Pozor! Nebezpečenstvo poranenia elektrickým prú-

dom. Pred akoukoľvek manipuláciou snabíjačkou vy-

tiahnite sieťovú zástrčku zo zásuvky

Z vonkajších povrchov puzdra nabíjačky je možné nečistoty

a prach odstrániť zapomoci handričky alebo nekovovej kefy� Ne‑

používajte vodu ani čistiace roztoky�

Pozor! So zreteľom nabezpečnosť pred úrazom elek-

trickým prúdom azachovaniu triedy ochrany, sa musia

všetky práce údržby aservisu, ktoré vyžadujú demon-

táž kapoty stroja, robiť iba vautorizovanom servisnom

stredisku!

Aktuálny zoznam autorizovaných servisov nájdete nanašich webo‑

vých stránkach www.narex.cz vsekcii „Servisné miesta“�

Skladovanie

Zabalený stroj je možné skladovať v suchom sklade bez vytápania,

kde teplota neklesne pod ‑5°C�

Nezabalený stroj uchovávajte iba v suchom sklade, kde teplota

neklesne pod +5°C a kde bude zabránené náhlym zmenám tep‑

loty�

Recyklácia

Elektronáradie, príslušenstvo a obaly by mali byť dodané k opätov‑

nému zhodnoteniu, ktoré nepoškodzuje životné prostredie�

Len pre krajiny EU:

Nevyhadzujte elektronáradie dodomového odpadu!

Podľa európskej smernice 2002/96/ES o starých elektrických

a elektronických zariadeniach a jej presadení v národných záko‑

noch musí byť neupotrebiteľné rozobrané elektronáradie zhro‑

maždené k opätovnému zhodnoteniu, ktoré nepoškodzuje životné

prostredie�

Slovensky

Záruka

Pre naše stroje poskytujeme záruku namateriálové alebo výrobné

chyby podľa zákonných ustanovení danej krajiny, minimálne však

12 mesiacov� V štátoch Európskej únie je záručná lehota 24 me‑

siacov pri výhradne súkromnom používaní(preukázanie faktúrou

alebo dodacím listom)�

Škody vyplývajúce z prirodzeného opotrebenia, preťažovania,

nesprávneho zaobchádzania, resp� škody zavinené používateľom

alebo spôsobené použitím v rozpore s návodom naobsluhu, alebo

škody, ktoré boli pri nákupe známe, sú zo záruky vylúčené�

Reklamácie môžu byť uznané, ak bude stroj v nerozobratom stave

zaslaný späť dodávateľovi alebo autorizovanému stredisku NAREX�

Dobre si uschovajte návod naobsluhu, bezpečnostné pokyny, zo‑

znam náhradných dielcov a doklad o vždy dané aktuálne záručné

podmienky výrobcu�

Poznámka

Nazáklade neustáleho výskumu avývoja sú vyhradené zmeny tu

uvedených technických údajov�

Vyhlásenie o zhode

CN20:

Vyhlasujeme, že toto zariadenie spĺňa požiadavky nasledujúcich

noriem a smerníc�

Bezpečnosť:

EN60335‑1:2012/A2:2019

EN60335‑2‑29:2004/A11:2018

EN62233:2008

Smernica2006/42/EC

Elektromagnetická kompatibilita:

EN55014‑1:2017

EN55014‑2:2015

EN61000‑3‑2:2014

EN61000‑3‑3:2013

Smernica 2014/30/EU

RoHS:

Smernica 2011/65/EU

Miesto uloženia technickej dokumentácie:

Narex s�r�o�, Chelčického 1932, 47001 Česká Lípa, Česká republika

2021

Narexs�r�o�

Chelčického1932 Jaroslav Hybner

47001ČeskáLípa Konateľ spoločnosti

01�03�2021

English

Charger CN20

Original operating manual (EN)

Machine Description

B1��Battery*

B2��Accumulator clamp

B3��Accumulator status control panel

B4��LED indicator of accumulator status

B5��Control button

N1 ��Charger*

N2 ��LED charging indicators

*) The accessories displayed or described here may not be in-

cluded in the delivery.

Table of contents

Machine Description.........................................................................12

General Power Tool Safety Warnings.............................................12

Charger safety warnings..................................................................13

Use.......................................................................................................13

Accumulator Charging Instructions...............................................13

Checking Accumulator Status.........................................................14

Maintenance and service.................................................................14

Storage................................................................................................14

Environmental protection................................................................14

Warranty.............................................................................................14

Certiﬁcate of Conformity..................................................................15

Technical Information

Type CN20

Input voltage (V) 100–240

Frequency (Hz) 50–60

Power input (W) 95

Output voltage (V) 20�0 ± 0�15

Electric charge current (A) 4,0

Charge time (min): CB4 about60

Weight (kg) 0�46

Protection rating II /

Battery

Type CB4

Voltage (V) 20�0

Cell types Li Ion

Capacity (Ah) 4�0

Battery watt‑hour (Wh) 80

Charge temperature (°C) 0–45

Charge time (min) about 60

Charge temperature monitoring With a thermistor

Weight (kg) 0�67

General Power Tool Safety Warnings

WARNING! Read all safety warnings and all instruc-

tions. Failure to follow the warnings and instructions

may result in electric shock, ﬁre and/or serious injury.

Save all warnings and instructions for future reference!

The term“power tool”in the warnings refers to your mains‑operat‑

ed (corded) power tool or battery‑operated (cordless) power tool�

1) Work area safety

a) Keep work area clean and well lit. Cluttered or dark areas

invite accidents.

b) Donot operate power tools in explosive atmospheres, such

as in the presence of ﬂammable liquids, gases or dust.Pow-

er tools create sparks which may ignite the dust or fumes.

c) Keep children and bystanders away while operating apow-

er tool. Distractions can cause you to lose control.

2) Electrical safety

a) Power tool plugs must match the outlet. Never modify the

plug in any way. Donot use any adapter plugs with earthed

(grounded) power tools. Unmodiﬁed plugs and matching

outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or grounded surfaces,

such as pipes, radiators, ranges and refrigerators. There is

an increased risk of electric shock if your body is earthed or

grounded.

c) Donot expose power tools to rain or wet conditions. Water

entering a power tool will increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord for carrying,

pulling or unplugging the power tool. Keep cord away

from heat, oil, sharp edges or moving parts. Damaged or

entangled cords increase the risk of electric shock.

e) When operating apower tool outdoors, use an extension

cord suitable for outdoor use. Use of a cord suitable for out-

door use reduces the risk of electric shock.

f) If operating apower tool in adamp location is unavoida-

ble, use aresidual current device (RCD) protected supply.

Use of an RCD reduces the risk of electric shock.

3) Personal safety

a) Stay alert, watch what you are doing and use common

sense when operating apower tool. Donot use a power

tool while you are tired or under the inﬂuence of drugs,

alcohol or medication. A moment of inattention while oper-

ating power tools may result in serious personal injury.

b) Use personal protective equipment. Always wear eye pro-

tection. Protective equipment such as dust mask, non-skid

safety shoes, hard hat, or hearing protection used for appro-

priate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the switch is in the

oﬀ-position before connecting to power source and/or bat-

tery pack, picking up or carrying the tool. Carrying power

tools with your ﬁnger on the switch or energising power tools

that have the switch on invites accidents.

English

d) Remove any adjusting key or wrench before turning the

power tool on. A wrench or a key left attached to a rotating

part of the power tool may result in personal injury.

e) Donot overreach. Keep proper footing and balance at all

times. This enables better control of the power tool in unex-

pected situations.

f) Dress properly. Do not wear loose clothing or jewellery.

Keep your hair, clothing and gloves away from moving

parts. Loose clothes, jewellery or long hair can be caught in

moving parts.

g) If devices are provided for the connection of dust extrac-

tion and collection facilities, ensure these are connected

and properly used. Use of dust collection can reduce dust-re-

lated hazards.

4) Power tool use and care

a) Donot force the power tool. Use the correct power tool for

your application. The correct power tool will do the job better

and safer at the rate for which it was designed.

b) Donot use the power tool if the switch does not turn it on

and oﬀ. Any power tool that cannot be controlled with the

switch is dangerous and must be repaired.

c) Disconnect the plug from the power source and/or the

battery pack from the power tool before making any ad-

justments, changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of starting

the power tool accidentally.

d) Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool or

these instructions to operate the power tool. Power tools

are dangerous in the hands of untrained users.

e) Maintain power tools. Check for misalignment or binding

of moving parts, breakage of parts and any other condi-

tion that may aﬀect the power tool’s operation. If dam-

aged, have the power tool repaired before use. Many acci-

dents are caused by poorly maintained power tools.

f) Keep cutting tools sharp and clean. Properly maintained

cutting tools with sharp cutting edges are less likely to bind

and are easier to control..

g) Use the power tool, accessories and tool bits etc. in ac-

cordance with these instructions, taking into account the

working conditions and the work to be performed. Use of

the power tool for operations diﬀerent from those intended

could result in a hazardous situation.

5) Service

a) Have your power tool serviced by aqualiﬁed repair person

using only identical replacement parts. This will ensure that

the safety of the power tool is maintained.

Charger safety warnings

– This appliance is not designed for use by other people (chil-

dren included), physical, sensory or mental incapability or

lack of experience and knowledge of whose prevent from safe

use of the appliance without being supervised, or without be-

ing instructed on use of the appliance by a person responsible

for their safety.

– Children should be supervised to avoid their playing with the

appliance.

Use

This charger is designed for charging 20 V NAREX CAMOUFLAGE

accumulators�

This device can only be used for the stated purpose�

Accumulator Charging Instructions

1� Please make sure the mains voltage is the same as the volt‑

age listed on the charger’s machine plate� Connect the charg‑

er(N1) to a power source� A red LED indicator(N2) will light up�

This means the charger is ready to charge� If the red LED indi‑

cator does not light up, check the connection to power supply�

If the power supply functioning correctly, bring the charger in

for repair to an authorised service centre!

2� Slide the accumulator(B1) all the way into the charger�

3� The red LED will light up and the green LED(N2) will start ﬂash‑

ing to indicate that the accumulator is charging�

4� After approximately 60 minutes, the accumulator should be

fully charged, indicated by the green and red LED staying lit

without ﬂashing�

5� Remove the accumulator from the charger� If you do not wish

to charge another accumulator, disconnect the charger from

the power source�

Overview of LED charging indicator signals(N2):

Green LED Red LED Meaning

oﬀ on connected to a power source

ﬂashing on accumulator is charging

on on accumulator is charged

oﬀ ﬂashing charger or battery temperature

too high

alternately ﬂashing accumulator is damaged

New batteries:

Battery capacity may be slightly smaller than the listed value dur‑

ing the ﬁrst few initial charge cycles� The reason is that the chem‑

ical composition of the batteries has not been activated yet� This

is atemporary issue and will resolve on its own after afew charge

cycles�

Note:

• A blinking green indicator means that the battery is fully

charged or that it is in slow charge mode, which maintains

alow charge level of the battery�

• The initial battery charge may take longer then60 minutes

(according to battery capacity) depending on the environment

temperature, the power supply and the current charge level�

• If you are not using the charger, please unplug it from the pow‑

er source�

Important information about the charging

process:

1� To get the best out of the batteries in terms of longevity and

performance is to charge them at an ambient temperature of

18°C to24°C� DONOT CHARGE the batteries at temperatures

below 0°C and above 45°C� This is very important� You will

prevent serious battery damage�

• Donot charge the batteries in direct sunlight, especially in the

summer! You will prevent extreme overheating, which could

damage them!

2� If a battery that is too cold (below 0°C) is inserted into the

charger, the charger will not begin charging it right away;

instead, the green and the red indicator light will begin blink‑

ing� Once the battery reaches the right temperature naturally

(within the standard range), the fast charge process will begin

automatically�

• If abattery that is too hot (more than 45°C), is inserted into the

charger, the charger will not begin charging it right away; in‑

stead, the green and the red indicator light will begin blinking�

Once the battery reaches the right temperature (within the

standard range), the fast charge process will begin automat‑

ically�

3� If it is not possible to charge the batteries properly (the red

indicator is blinking):

• Check that the battery contact surfaces are not dirty� Clean

them with acotton wad and alcohol as needed�

• If the battery is still not charging properly, send or bring the

charger (including the batteries) to your nearest authorised

service centre�

4� Under certain conditions and if the charger is connected to

power, foreign material may short circuit the charge contacts

inside the charger� Foreign conducting substances, such as

steel ﬁbres, aluminium foils or metal deposits must be re‑

moved from the charger continuously� Always unplug the

charger from power prior to cleaning�

English

5� If you are carrying out several diﬀerent charge operations one

after the other, the charger may become hot� This is normal

and is not asign of atechnical problem�

6� Prevent liquid from getting inside the charger as it could cause

an electrical injury� Donot place the battery in ahot environ‑

ment if you wish to facilitate the battery cool down process�

7� Accumulator batteries can remain plugged into the charger

without arisk of damage to them or the charger itself� The bat‑

teries will remain fully charged in the charger� DONOT LEAVE

charged batteries in the charger if the charger is not plugged

into the power outlet�

8� DONOT USE ACCUMULATOR BATTERIES if they are damaged

or if liquid leaks out of the cells� If the battery liquid comes

into contact with your skin, immediately ﬂush the area with

water and monitor the skin’s reaction� Seek medical attention

if needed� If it comes into contact with your eyes, ﬂush them

with lots of water and immediately seek medical attention�

9� If you are charging afully discharged battery or if you stop

charging the battery before it is fully charged, you must count

each of these cycles as an entire charging cycle�

Note on Lithium-ion (Li-Ion) batteries

• These types of batteries donot have amemory eﬀect, in other

words, the batteries can be charged at any state of discharge� If

you take the batteries out of the charger prior to fully charging

them, it will not damage them�

• Each Li‑Ion battery is equipped with deep discharge protec‑

tion� If the voltage falls (due to overloading or discharge) be‑

low the monitored range, the electronic circuit will disconnect

the cells� The machine will then either work intermittently or

not at all� You must reduce machine load or recharge the bat‑

tery�

Storing lithium-ion batteries

• Store fully charge batteries in adry and dust‑free environment

at an ambient temperature between 5°C and 40°C� If you are

not using the batteries for alonger period of time, we recom‑

mend you charge them fully once every three months�

• Keep the battery contacts clean� Donot store the replacement

battery together with metal items as it may cause ashort cir‑

cuit�

• It is always necessary to charge batteries that were not used for

along time prior to use�

Transporting lithium-ion batteries

As per legal regulation, lithium‑ion batteries fall into the hazard‑

ous load category�These batteries must be transported while com‑

plying with local, national, as well as international guidelines and

regulations�

• Consumers may transport these batteries on public roads with‑

out aproblem�

• Commercial transportation of lithium‑ion batteries by trans‑

portation companies must comply with the regulation on

hazardous load transportation� Only trained personnel may

carry out the preparation and the actual transport� The entire

process must have expert supervision�

The following must be maintained during battery transpor-

tation:

• Make sure that contacts are protected and isolated to prevent

ashort circuit�

• Be careful so that alarge number of batteries do not move

around or fall and collapse during transport�

• Damaged and leaking batteries cannot be transported�

Please contact your carrier for additional information�

Warning!!

It is not expected for the user to perform any service repairs on the

charger� There are no spare parts inside the charger, which users

could repair on their own� It is necessary to bring the charger to

your nearest authorised service centre to prevent damage to spare

parts, which are sensitive to static electricity, for example�

Always use the right set of batteries (the set delivered with the

tools or areplacement set recommended by Narex s�r�o�)� Never

use any other sets of accumulator batteries because they could

damage your tools and cause ahazardous situation�

Checking Accumulator Status

The machine is ﬁtted with an accumulator status control panel(B3)�

Press the control button(B4) on the accumulator status panel(B3)�

An accumulator status indicator (B5) will light up based on the

state of charge (capacity) of the accumulator�

Overview of accumulator’s state of charge (capacity) indication:

Number of fully lit LEDs Accumulator's state of charge

3 100 %

2 less than 60 %

1 less than 30 %

Maintenance and service

Instructions for cleaning the charger

Attention! Risk of electric shock. Prior to start handling

the charger, disconnect the line plug from the socket!

Impurities and dust can be removed from external charg‑

er surfaces by a rag or a non‑metal brush� Use neither water nor

detergents�

Attention! With respect to protection from el. shock

and preservation of the class of protection, all mainte-

nance and service operations requesting jig saw case

removal must be performed by the authorized service

centre only!

The current list of authorized service centres can be found at our

website www.narex.cz, section “Service centres”�

Storage

Packed appliance may be stored in dry, unheated storage place

with temperature not lower than ‑5°C�

Unpacked appliance should be stored only in dry storage place

with temperature not lower than +5°C with exclusion of all sudden

temperature changes�

Environmental protection

Power tools, accessories and packaging should be sorted for envi‑

ronmental‑friendly recy�

Only for EU countries:

Donot dispose of power tools into household waste!

According to the European Directive 2002/96/EC on waste electri‑

cal and electronic equipment and its incorporation into national

law, power tools that are no longer suitable for must be separately

collected and sent for recovery in an environmental‑friendly man‑

ner�

Warranty

Our equipment is under warranty for at least 12 months with re‑

gard to material or production faults in accordance with national

legislation� In the EU countries, the warranty period for exclusively

private use is 24 months (an invoice or delivery note is required as

proof of purchase)�

Damage resulting from, in particular, normal wear and tear, over‑

loading, improper handling, or caused by the user or other dam‑

age caused by not following the operating instructions, or any

fault acknowledged at the time of purchase, is not covered by the

warranty�

Complaints will only be acknowledged if the equipment has not

been dismantled before being sent back to the suppliers or to an

authorised NAREX customer support workshop� Store the operat‑

ing instructions, safety notes, spare parts list and proof of purchase

in asafe place� In addition, the manufacturer’s current warranty

conditions apply�

Note

Due to continuous research and development work, we reserve

the right to make changes to the technical content of this docu‑

mentation�

English

Certiﬁcate of Conformity

CN20:

We declare that the device meets requirements of the following

standards and directives�

Safety:

EN60335‑1:2012/A2:2019

EN60335‑2‑29:2004/A11:2018

EN62233:2008

Directive2006/42/EC

Electromagnetic compatibility:

EN55014‑1:2017

EN55014‑2:2015

EN61000‑3‑2:2014

EN61000‑3‑3:2013

Directive 2014/30/EU

RoHS:

Directive 2011/65/EU

Place of storage of the technical documentation:

Narex s�r�o�, Chelčického 1932, 47001 Česká Lípa, Czech Republic

2021

Narexs�r�o�

Chelčického1932 Jaroslav Hybner

47001ČeskáLípa CEO of the company

Marec 1, 2021

English

Deutsch

Ladegerät CN20

Original-Bedienungsanleitung (DE)

Beschreibung des Geräts

B1��Akkumulator*

B2��Akku‑Befestigungsschelle

B3��Kontrollfeld des Akku‑Ladezustands

B4��LED‑Anzeige des Akku‑Ladezustands

B5��Kontrolltaste

N1 ��Ladegerät*

N2 ��LED‑Ladekontrollanzeigen

*) Abgebildetes oder beschriebenes Zubehör muss nicht Be-

standteil der Lieferung sein.

Inhaltsverzeichnis

Beschreibung des Geräts..................................................................18

Allgemeine Sicherheitshinweise .....................................................18

Sicherheitshinweise zum Ladegerät...............................................19

Verwendung.......................................................................................19

Ladeprozess........................................................................................19

Prüfung des Akku-Zustands ............................................................21

Wartung undService........................................................................21

Lagerung ............................................................................................21

Entsorgung.........................................................................................21

Garantie..............................................................................................21

Konformitätserklärung ....................................................................21

Technische Daten

Typ CN20

Eingangsspannung (V) 100–240

Frequenz (Hz) 50–60

Leistungsaufnahme (W) 95

Ausgangsspannung (V) 20,0 ± 0,15

Ladestrom (A) 4,0

Ladezeit (Min�): CB4 ca60

Gewicht (kg) 0,46

Schutzklasse II /

Akkumulator

Typ CB4

Spannung (V) 20,0

Zellentyp Li Ion

Leistungsvermögen (Ah) 4,0

Akkuleistung (Wh) 80

Ladetemperatur (°C) 0–45

Ladezeit (Min�) ca 60

Überwachung der Ladetemperatur Thermistor

Gewicht (kg) 0,67

Allgemeine Sicherheitshinweise

WARNUNG! Lesen Sie alle Sicherheitshinweise und

die ganze Anleitung durch. Die Nichtbeachtung

sämtlicher folgender Anweisungen kann zu einem Un-

fall durch einen Stromschlag, zur Brandentstehung

und/oder zur schwerwiegenden Verletzungen von Per-

sonen führen.

Bewahren Sie alle Anweisungen und die Anleitung für eine

zukünftige Verwendung.

VUnter dem Ausdruck „elektrisches Werkzeug” in allen weiter be‑

schriebenen Warnanweisungen versteht man ein elektrisches

Werkzeug, das aus dem Netz (mit beweglicher Zuleitung), oder aus

den Akkus (ohne beweglicher Zuleitung) eingespeist wird�

1) Sicherheit der Arbeitsumgebung

a) Halten Sie die Arbeitsstelle sauber und gut beleuchtet.

Eine Unordnung und dunkle Stellen sind oft die Ursache von

Unfällen.

b) Verwenden Sie das elektrische Werkzeug nicht in einer

explosionsgefährlichen Umgebung, wo brennbare Flüs-

sigkeiten, Gase oder Staub vorkommen. Im elektrischen

Werkzeug bilden sich Funken, die den Staub oder die Dünste

anzünden können.

c) Bei der Verwendung des elektrischen Werkzeuges dürfen

sich keine Kinder und andere Personen im Arbeitsbereich

aufhalten. Wenn Sie gestört werden, können Sie die Kontrolle

über die ausgeübte Tätigkeit verlieren.

2) Elektrische Sicherheit

a) Die Gabel der beweglichen Zuleitung zum elektrischen

Werkzeug muss der Steckdose entsprechen. Ändern Sie

niemals auf irgendeineWeise die Gabel.Verwenden Sie ge-

meinsam mit einem Werkzeug, das eine Schutzverbindung

zur Erde hat, niemals die Steckdosenadapter. Mit den Ga-

beln, die nicht mit Änderungen entwertet wurden, und ent-

sprechenden Steckdosen wird die Verletzungsgefahr durch

einen Stromschlag verhindert.

b) Vermeiden Sie einen Kontakt des Körpers mit den geerde-

ten Gegenständen, wie z.B. Rohrleitungen, Heizkörpern,

Kochherden und Kühlschränken. Es besteht höhere Verlet-

zungsgefahr, wenn Ihr Körper mit der Erde verbunden ist.

c) Stellen Sie das elektrische Werkzeug nicht dem Regen,

der Feuchte oder Nässe aus. Wenn Wasser in das elektrische

Werkzeug eindringt, erhöht sich damit die Verletzungsgefahr

durch einen Stromschlag.

d) Verwenden Sie die bewegliche Zuleitung nicht zu anderen

Zwecken. Tragen und ziehen Sie niemals das elektrische

Werkzeug an der Zuleitung. Reißen Sie die Gabel nicht aus

der Steckdose mit dem Ziehen an der Zuleitung. Schützen

Sie die Leitung vor Hitze, Fett, scharfen Kanten und sich

bewegenden Teilen. Beschädigte oder verwickelte Zuleitun-

gen erhöhen die Verletzungsgefahr durch einen Stromschlag.

e) Wir das elektrische Werkzeug im Außenbereich verwen-

det, verwenden Sie eine für den Außenbereich geeignete

Verlängerungszuleitung. Die Verwendung einer Verlänge-

Deutsch

rungszuleitung für den Außenbereich schränkt die Verlet-

zungsgefahr durch einen Stromschlag ein.

f) Wird das elektrische Werkzeug in nassen Bereichen ver-

wendet, verwenden Sie eine Einspeisung, geschützt von

einem Stromschutzschalter (RCD). Die Verwendung von

RCD schränkt die Verletzungsgefahr durch einen Stromschlag

ein.

3) Sicherheit von Personen

a) Seien Sie aufmerksam bei der Verwendung des elektri-

schen Werkzeuges, bei nüchterner Beurteilung, widmen

Sie sich Ihrer Arbeit, konzentrieren Sie sich. Arbeiten Sie

nicht mit dem elektrischen Werkzeug, wenn Sie müde oder

unter Einﬂuss von Drogen, Alkohol oder Medikamente

sind. Ein Augenblick ohne Aufmerksamkeit bei der Verwen-

dung des elektrischen Werkzeuges kann zu ernsten Verletzun-

gen von Personen führen.

b) Verwenden Sie persönliche Schutzausrüstung. Verwenden

Sie immer einen Augenschutz. Die Schutzausrüstung, wie

z.B. ein Respirator, Sicherheitsschuhe mit Anti-Rutsch-Auf-

bereitung, harte Kopfbedeckung, Gehörschutz, verwendet

im Einklang mit den Arbeitsbedingungen reduziert das Ver-

letzungsrisiko von Personen.

c) Vermeiden Sie eine unbeabsichtigte Betätigung. Stellen

Sie sicher, dass der Schalter beim Einstecken der Gabel in

die Steckdose und/oder beim Einschieben der Akkus oder

beim Tragen des Werkzeuges ausgeschaltet ist. Das Tragen

des Werkzeuges mit dem Finger auf dem Schalter oder das

Einstecken der Gabel des Werkzeuges mit eingeschaltetem

Schalter kann eine Unfallursache sein.

d) Beseitigen Sie vor dem Einschalten des Werkzeuges alle

Einrichtwerkzeuge oder Schlüssel. Ein Einrichtwerkzeug

oder Schlüssel, das/der am rotierenden Teil des elektrischen

Werkzeuges befestigt bleibt, kann Personen verletzen.

e) Arbeiten Sie immer nur dort, wohin Sie sicher langen kön-

nen. Halten Sie immer eine stabile Stellung und das Gleich-

gewicht. Sie können dann das elektrische Werkzeug in unvor-

hergesehenen Situationen kontrollieren.

f) Ziehen Sie sich immer geeignet an. Tragen Sie keine lose

Kleidung und keinen Schmuck. Achten Sie darauf, dass sich

Ihre Haare, Kleidung und Handschuhe immer ausreichend

weit von den beweglichen Teilen beﬁnden. Lose Kleidung,

Schmuck und lange Haare können von den beweglichen Tei-

len erfasst werden.

g) Wenn Mittel für den Anschluss von Absaug- und Staubsam-

melanlagen zu Verfügung stehen, stellen Sie sicher, dass

sie angeschlossen und richtig verwendet werden. Die Ver-

wendung von diesen Einrichtungen kann die durch den Staub

entstehenden Risiken verhindern.

4) Verwendung des elektrischen Werkzeuges und seine Pﬂe-

a) Überlasten Sie nicht das elektrische Werkzeug. Verwenden

Sie das richtige Werkzeug, das für die ausgeführte Arbeit

bestimmt ist. Das richtige elektrische Werkzeug kann so bes-

ser und mit mehr Sicherheit die Arbeit, für die es ausgelegt

wurde, leisten.

b) Verwenden Sie kein elektrisches Werkzeug, das mit dem

Schalter nicht ein- und ausgeschaltet werden kann. Jedes

elektrische Werkzeug, das mit dem Schalter nicht bedient

werden kann, ist gefährlich und muss repariert werden.

c) Trennen Sie das Werkzeug vor jedem Einrichten, jedem

Austausch des Zubehörs oder Ablegen des nicht verwen-

deten Werkzeugs durch das Ausziehen der Gabel vom Netz

und/oder dem Abschalten von Akkus ab. Diese vorbeugen-

den Sicherheitsmaßnahmen schränken die Gefahr einer un-

beabsichtigten Betätigung des elektrischen Werkzeuges ein.

d) Legen Sie das nicht verwendete elektrische Werkzeug

außerhalb der Reichweite von Kindern ab und lassen Sie

nicht zu, dass Personen, die mit dem elektrischen Werk-

zeug oder mit diesen Anweisungen nicht vertraut gemacht

wurden, es verwenden. In den Händen von unerfahrenen

Benutzern ist das elektrische Werkzeug gefährlich.

e) Warten Sie das elektrischeWerkzeug. Kontrollieren Sie das

Einrichten der beweglichen Teile und ihre Beweglichkeit,

konzentrieren Sie sich auf Risse, gebrochene Teile und alle

weitere Umstände, welche die Funktion des elektrischen

Werkzeuges gefährden könnten. Ist das Werkzeug be-

schädigt, stellen Sie vor jeder weiteren Verwendung seine

Reparatur sicher. Viele Unfälle werden mit ungenügend ge-

wartetem elektrischem Werkzeug verursacht.

f) Halten Sie Schnittwerkzeuge scharf und sauber. Die rich-

tig gewarteten und scharfen Schnittwerkzeuge erfassen mit

niedrigerer Wahrscheinlichkeit das Material oder sperren

sich, und man kann die Arbeit mit ihnen besser kontrollieren.

g) Verwenden Sie das elektrische Werkzeug, Zubehör, Ar-

beitswerkzeuge etc. im Einklang mit diesen Anweisungen

und auf solche Weise, wie es für das konkrete elektrische

Werkzeug vorgeschrieben wurde, und zwar mit Hinsicht

auf die gegebenen Bedingungen und die Art der durch-

geführten Arbeit. Eine nicht bestimmungsgemäße Verwen-

dung des elektrischen Werkzeuges kann zu gefährlichen Situ-

ationen führen.

5) Service

a) Lassen Sie die Reparaturen Ihres elektrischen Werkzeuges

von einer qualiﬁzierten Person ausführen, welche die iden-

tischen Ersatzteile verwenden wird. Auf diese Weise wird ein

gleiches Sicherheitsniveau des elektrischen Werkzeuges wie

vor seiner Reparatur sichergestellt.

Sicherheitshinweise zum Ladegerät

– Dieses Gerät dürfen keine Personen (einschließlich Kindern)

mit physischen, sinnlichen oder geistigen Einschränkungen

verwenden oder solche, die eine mangelnde Erfahrung oder

Kenntnisse darin haben, das Gerät sicher zu benutzen, wenn

sie nicht beaufsichtigt werden oder wenn sie nicht von einer

für ihre Sicherheit verantwortlichen Person bezüglich der Ver-

wendung des Gerätes unterwiesen wurden.

– Kinder sollten beaufsichtigt werden, um zu gewährleisten,

dass sie mit dem Gerät nicht spielen werden.

Verwendung

Dieses Ladegerät dient zum Laden von NAREX CAMOUFLAGE‑20V‑

Akkus�

Dieses Gerät darf nur zum oben genannten Zweck verwendet wer‑

den�

Ladeprozess

1� Vergewissern Sie sich, dass die Netzversorgung dieselbe ist

wie die Spannung auf dem Herstellerschild des Ladegeräts�

Schließen Sie das Ladegerät(N1) an die Versorgungsquelle an�

Die rote LED Kontrollleuchte(N2) leuchtet auf� Das bedeutet,

dass das Ladegerät zum Laden bereit ist� Wenn die rote LED

nicht auﬂeuchtet, überprüfen Sie den Anschluss an die Ver‑

sorgungsquelle� Wenn die Versorgungsquelle in Ordnung ist,

bringen Sie das Ladegerät zum autorisierten Servicezentrum!

2� Schieben Sie den Akku(B1) bis zum Anschlag in das Ladegerät�

3� Die rote LED Kontrollleuchte leuchtet und die grüne LED Kon‑

trollleuchte(N2) beginnt zu blinken, das bedeutet, dass der

Akku geladen wird�

4� Nach ca� 60 Minuten ist der Akku voll aufgeladen, die grüne

und die rote LED leuchten jetzt durchgehend�

5� Nehmen Sie den Akku aus dem Ladegerät� Wenn Sie keinen

weiteren Akku auﬂaden möchten, trennen Sie das Ladegerät

von der Versorgungsquelle�

Übersicht der LED-Signale für die Auﬂadung(N2):

grüne LED rote LED Bedeutung von Signalkombina-

tionen

leuchtet nicht leuchtet an das Stromnetz angeschlossen

blinkt leuchtet Akkumulator wird aufgeladen

leuchtet leuchtet Akkumulator ist aufgeladen

leuchtet nicht blinkt Ladegerättemperatur oder Akkumula‑

tortemperatur zu hoch

blinken abwechselnd Akkumulator beschädigt

Deutsch

Neue Akkumulatoren:

Während der ersten Ladezyklen neuer Akkumulatoren kann deren

Leistungsvermögen niedriger sein als der angegebene Wert� Dies

ist durch die bislang nicht aktivierte chemische Komposition der

Akkumulatoren bedingt� Dieser Zustand ist vorübergehend und

kommt nach ein paar Ladezyklen in Ordnung�

Anmerkung:

• Die leuchtende grüne Kontrollanzeige signalisiert, dass der

Akku voll aufgeladen ist, oder dass er sich im „Langsamlade‑

betrieb“ beﬁndet, in dem das Ladeniveau des Akkus aufrecht‑

erhalten wird�

• Abhängig von der Umgebungstemperatur, der Netzeinspei‑

sung und dem bestehenden Auﬂadungsniveau kann das an‑

fängliche Auﬂaden der Akkus länger als 60 Minuten (in Abhän‑

gigkeit vom Leistungsvermögen des Akkus) dauern�

• Wenn Sie das Ladegerät nicht benutzen, trennen Sie es von der

Versorgungsquelle�

Wichtige Hinweise zum Auﬂaden:

1� Die längste Lebensdauer und die beste Leistung kann erreicht

werden, wenn die Akkumulatoren bei einer Lufttemperatur

von18°C bis24°C aufgeladen werden� LADEN SIE DIE AKKUS

NICHT bei einer Temperatur von weniger als 0°C und auch

nicht bei mehr als 45°C� Dies ist sehr wichtig� Sie vermeiden so

eine ernsthafte Beschädigung der Akkus�

• Besonders in den Sommermonaten laden Sie die Akkus nicht

in direkter Sonne auf! Sie vermeiden so deren enorme Erwär‑

mung, was zu einer ernsthaften Beschädigung der Akkus füh‑

ren könnte!

2� Wird in das Ladegerät ein Akku gesteckt, der zu kalt ist (unter

0°C), beginnt das Ladegerät nicht sofort mit der Auﬂadung,

sondern die Kontrollanzeigen beginnen nur grün und rot zu

blinken� Nachdem der Akku auf natürlichem Wege die Tempe‑

ratur erreicht hat, die dem standardmäßigen Temperaturbe‑

reich entspricht, startet der Schnellladeprozess automatisch�

• Wird in das Ladegerät ein Akku gesteckt, der zu warm ist (über

45°C), beginnt das Ladegerät nicht sofort mit der Auﬂadung,

sondern die Kontrollanzeigen beginnen nur grün und rot zu

blinken� Nachdem die Akkutemperatur auf denWert gesunken

ist, der dem standardmäßigen Temperaturbereich entspricht,

startet der Schnellladeprozess automatisch�

3� Wenn es nicht gelingt, die Akkus richtig aufzuladen (rote Kon‑

trollanzeige blinkt):

• Überprüfen Sie, ob die Kontaktﬂächen der Akkus nicht ver‑

schmutzt sind� Reinigen Sie sie bei Bedarf mit einem Baum‑

wolltupfer und Spiritus�

• Wenn es auch weiterhin nicht gelingt, die Akkus richtig aufzu‑

laden, schicken oder bringen Sie das Ladegerät (einschließlich

der Akkus) zum nächsten autorisierten Servicezentrum�

4� Unter bestimmten Bedingungen, wenn das Ladegerät an die

Versorgungsquelle angeschlossen ist, können die Ladekontak‑

te im Ladegerät durch Fremdmaterial kurzgeschlossen wer‑

den� Leitfähiges Fremdmaterial, wie z� B� Stahlwolle, Alufolie

oder Metallpartikelablagerungen, muss aus dem Ladegerätre‑

gelmäßig entfernt werden� Trennen Sie das Ladegerät vor dem

Reinigen von der Netzeinspeisung�

5� Wenn mehrere Ladeprozesse hintereinander durchgeführt

werden, kann sich das Ladegerät erhitzen� Das ist normal und

bedeutet keinen technischen Fehler�

6� Verhindern Sie, dass Flüssigkeit ins Ladegerät dringt, es könnte

zu einem Stromschlag kommen�Wenn Sie nach der Benutzung

die Abkühlung der Akkus erleichtern wollen, legen Sie sie nicht

in eine erwärmte Umgebung�

7� Die Akkus können im angeschlossenen Ladegerät bleiben,

ohne dass sie selbst oder das Ladegerät beschädigt werden�

Die Akkus bleiben im Ladegerät voll aufgeladen� LASSEN SIE

AUFGELADENE AKKUS NICHT im Ladegerät, das von der Ein‑

speisung getrennt ist�

8� VERWENDEN SIE KEINE AKKUS, die beschädigt sind und

aus deren Zellen Flüssigkeit austritt� Bei Hautkontakt spülen

Sie den betroﬀenen Bereich sofort ab und beobachten sie die

Hautreaktion� Suchen Sie bei Bedarf ärztliche Hilfe auf� Bei Au‑

genkontakt spülen Sie die betroﬀene Stelle gründlich mit viel

Wasser aus und suchen Sie unverzüglich ärztliche Hilfe auf�

9� Wenn Sie einen nicht voll entladenen Akku auﬂaden, oder

wenn Sie den Ladeprozess beenden, bevor der Akku voll auf‑

geladen ist, müssen Sie jeden solchen Zyklus als einen vollwer‑

tigen Ladezyklus zählen�

Anmerkung zuLithium-Ionen-Akkumulatoren

• Dieser Akku‑Typ leidet nicht an dem Memory‑Eﬀekt, was be‑

deutet, dass die Akkumulatoren im beliebigen Ladezustand

aufgeladen werden können� Wenn Sie die Akkus noch vor ihrer

vollständigen Auﬂadung aus dem Ladegerät nehmen, werden

sie nicht beschädigt�

• Der Lithium‑Ionen‑Akkumulator ist mit einem Schutz gegen

Tiefentladung ausgestattet� Bei Spannungsabfall (Überlastung

oder Entladung) unter die Überwachungsgrenze schaltet die

Elektronik die Zellen ab� Das Gerät arbeitet danach entweder

mit Unterbrechungen oder schaltet ganz ab� Die Belastung

des Geräts muss gesenkt oder der Akku erneut aufgeladen

werden�

Lagerung der Lithium-Ionen-Akkumulatoren

• Bewahren Sie die Akkus voll aufgeladen in trockener und

staubfreier Umgebung bei einer Temperatur von idealerwei‑

se 5°C bis 40°C auf� Wenn die Akkus über längere Zeit nicht

benutzt werden, empfehlen wir, sie spätestens einmal in drei

Monaten voll aufzuladen!

• Halten Sie die Akkukontakte sauber� Den Ersatzakku nicht

zusammen mit Metallgegenständen lagern, es droht Kurz‑

schlussgefahr�

• Über längere Zeit nicht benutzte Akkumulatoren sind vor der

Benutzung stets aufzuladen�

Transport von Lithium-Ionen-Akkumulatoren

Lithium‑Ionen‑Akkumulatoren fallen nach den gesetzlichen Be‑

stimmungen unter den Transport von gefährlichen Ladungen� Der

Transport dieser Akkumulatoren ist unter der Einhaltung örtlicher,

nationaler und internationaler Vorschriften und Bestimmungen

durchzuführen�

• Verbraucher dürfen diese Akkumulatoren problemlos auf Stra‑

ßen transportieren�

• Der kommerzielle Transport von Lithium‑Ionen‑Akkumula‑

toren durch Speditionen unterliegt den Bestimmungen über

den Transport von gefährlichen Ladungen� Die Vorbereitungs‑

arbeiten für das Versenden sowie den Transport selbst dürfen

nur entsprechend geschulte Personen vornehmen� Der ganze

Prozess muss fachlich beaufsichtigt werden�

Beim Transport von Batterien ist Folgendes zu beachten:

• Gewährleisten Sie, dass die Kontakte gut geschützt und isoliert

sind, um einem Kurzschluss vorzubeugen�

• Achten Sie darauf, dass eine größere Anzahl von Akkumula‑

toren innerhalb der Verpackung sich nicht bewegen bzw� rut‑

schen oder einstürzen kann�

• Beschädigte und ausgelaufene Akkumulatoren dürfen nicht

transportiert werden�

Bezüglich weiterer Informationen wenden Sie sich an Ihren Trans‑

portunternehmer�

Warnung!!

Beim Ladegerät werden keine Servicetätigkeiten aufseiten des

Benutzers vorausgesetzt� Im Inneren des Ladegeräts gibt es keine

Teile, die der Benutzer selbst reparieren könnte� Das Ladegerät ist

im nächsten autorisierten Servicezentrum abzugeben, um eine Be‑

schädigung z� B� ESD‑empﬁndlicher Innenteile zu vermeiden�

Verwenden Sie stets den richtigen Akkusatz (der mit dem Werk‑

zeug gelieferte Satz oder der vom Hersteller Narexs�r�o� empfohle‑

ne Ersatzsatz)� Verwenden Sie niemals einen anderen Akkusatz, da

er Ihr Werkzeug zerstören undeinen gefährlichen Gerätezustand

hervorrufen könnte�

Other manuals for CN 20

Table of contents

Languages:

Other Narex Batteries Charger manuals

Narex

Narex CN 20 Installation instructions

Narex

Narex AN 600 User manual

Narex

Narex ANU 1220 Installation instructions

Popular Batteries Charger manuals by other brands

Permobil

Permobil VoltPro user manual

Project EV

Project EV EVA-07D-SE-W user manual

CLAS

CLAS OE 8004 manual

William Sound

William Sound CHG 863 user manual

Clas Ohlson

Clas Ohlson V-3299-UK user manual

Mastervolt

Mastervolt ChargeMaster 12/25-3 user manual

Telestar

Telestar EC 311 S installation guide

Gude

Gude GAB 12V-1,5A Translation of the original instructions

DeWalt

DeWalt DW911 owner's manual

MPS

MPS MPS4G user guide

UNI

UNI POWERFIX 10204 operating instructions

ABB

ABB HT609226 Operation manual

IES

IES Keywatt 50 Series manual

nedis

nedis NBARF6514FBK quick start guide

Sterling Power

Sterling Power Pro Batt Ultra user manual

Sony

Sony BC-TRN operating instructions

Hama

Hama Delta Multi operating instructions

NOCO Genius

NOCO Genius G26000 Owner's manual & user guide
