Nedo X-Liner 5.2 User manual

062141
DE Bedienungsanleitung
EN Operating Instructions
FR Mode d’emploi
NL Gebruiksaanwijzing
IT Istruzioni d'uso
ES Manual de instrucciones
PL Instrukcja obsługi
CZ Návod k použití
DK Brugsvejledning
SE Bruksanvisning
NEDO
GmbH & Co. KG
Hochgerichtstraße 39-43
D-72280 Dornstetten
avrora-arm.ru
[phone]

Bedienungsanleitung X-Liner 5.2 2
1 Allgemeine Hinweise DE
1.1 Zu Ihrer Sicherheit
Dokumentation
Bitte machen Sie sich mit dieser Bedienungsanleitung und den darin enthaltenen
Sicherheitshinweisen und Informationen vor der Arbeit mit dem X-Liner 5.2 vertraut.
Diese beruhen auf den aktuellen Normen DIN EN 60825-1:2007 und IEC/TR 60825-14:2004.
Die Beachtung dieser Angaben gewährleistet ein sicheres Arbeiten.
Laserstrahlung
Der X-Liner 5.2 entspricht der DIN EN 60825-1:2007 (VDE 087 Teil 1).
Warnschilder
Warnschilder am Gerät dürfen
nicht entfernt werden.
Laseraustrittsöffnungen
1.2 Bestimmungsgemäßer Gebrauch
Anwendung
Der X-Liner 5.2 ist geeignet zum Anreißen von Höhen, zum Fluchten, zum Loten, zum
Nivellieren und zum Ausführen ähnlicher Arbeiten. Das Gerät ist für den Einsatz im
Innenbereich konzipiert.
Reparatur
Reparaturen immer von NEDO oder einem autorisierten Kundendienst ausführen lassen.
Öffnen Sie das Gerät niemals selbst, andernfalls erlischt die Gewährleistung.
Sorgfältige Handhabung
Der X-Liner 5.2 ist ein empfindliches und hochgenaues Instrument und sollte daher mit
entsprechender Sorgfalt behandelt werden.
1.3 Umwelt
Entsorgung
Zur Entsorgung muss das Gerät gemäß der geltenden Bestimmungen dem Werkstoffrecycling
zugeführt werden.
Batterien/Akku
Batterien/Akkus sind Sondermüll und dürfen nicht in den Hausmüll gelangen. Sie müssen
entsprechend der jeweils gültigen Länderrichtlinien fachgerecht entsorgt werden.
DIN EN 60825-1:2007
P 1mW
: 630-680 nm
LASER STRAHLUNG
NICHT IN DEN STRAHL BLICKEN
ODER DIREKT MIT OPTISCHEN
GERÄTEN BETRACHTEN
LASER KLASSE 2M
2M

Bedienungsanleitung X-Liner 5.2 3
2 Lieferumfang DE
1. Transporttasche
2. X-Liner 5.2
3. Laser-Zieltafel
4. Batterien
5. Multifunktionshalterung
6. Bedienungsanleitung
3 Technische Merkmale
3.1 Funktionsprinzip
Auf der einen Seite projiziert der X-Liner 5.2
eine horizontale (H) und eine vertikale (V)
Laserlinie die sich vor dem Gerät kreuzen.
Auf der anderen Seite projiziert der X-Liner
5.2 horizontal 3 Laserpunkte (HP1– HP3),
90° zueinander versetzt und lotrecht 2
Laserpunkte (VP1und VP2).
Der X-Liner 5.2 ist mit einem Pendel zur
Selbstnivellierung ausgestattet und gleicht
Schräglagen des Gerätes bis zu 4° in jede
Richtung aus.

Bedienungsanleitung X-Liner 5.2 4
4 Geräteaufbau DE
4.1 Übersicht
1. Bedienfeld
2. Laseraustrittsfenster
3. BSW 5/8" Adapter für
Multifunktionshalterung
4. Klemmschraube mit BSW
1/4"Gewinde
5. Ausstellfüße
6. BSW 5/8" – Gewinde
7. Magnet, für Befestigung an
Stahlbauteilen
8. Klemmschraube für vertikale
Neigungseinstellung
9. Klemmschraube für horizontale
Neigungseinstellung
10. Pendelsicherung
Pendelsicherung
Stellung 1
1
Die Pendelsicherung ist verriegelt.
Die Selbstnivellierung ist außer Betrieb,
die LED (1) auf dem Tastaturfeld leuchtet
bei eingeschaltetem Laserstrahl.
Stellung 2
1
Die Pendelsicherung ist entriegelt.
Die Selbstnivellierung ist in Betrieb, die
LED (1) auf dem Tastaturfeld leuchtet
nicht.
1

Bedienungsanleitung X-Liner 5.2 5
4 Geräteaufbau DE
5 Energieversorgung
Bei Erstinbetriebnahme des X-Liner 5.2 sind die im Lieferumfang enthaltenen Batterien
(3 Stück), wie im Batteriefach dargestellt, einzusetzen.
Batterien einsetzen/tauschen
Der X-Liner 5.2 benötigt zum
Betrieb 3 Batterien 1,5 V (AA).
Clip der Batteriefach-Klappe
nach außen hebeln, entriegeln
und Batteriefach öffnen.
Durch ziehen am Batterie-
band Batterien lösen und
herausnehmen.
Batterien einlegen, dabei
darauf achten, dass das
Batterieband wieder unter den
Batterien liegt. Polarität
beachten.
Zum Schließen den Deckel
nach unten drücken.
Wenn die Batterien nur noch schwach geladen sind, beginnt die LED-Anzeige (2, Abb. oben) zu blinken.
Wenn die Batterien zu schwach sind schaltet der Laser ab.

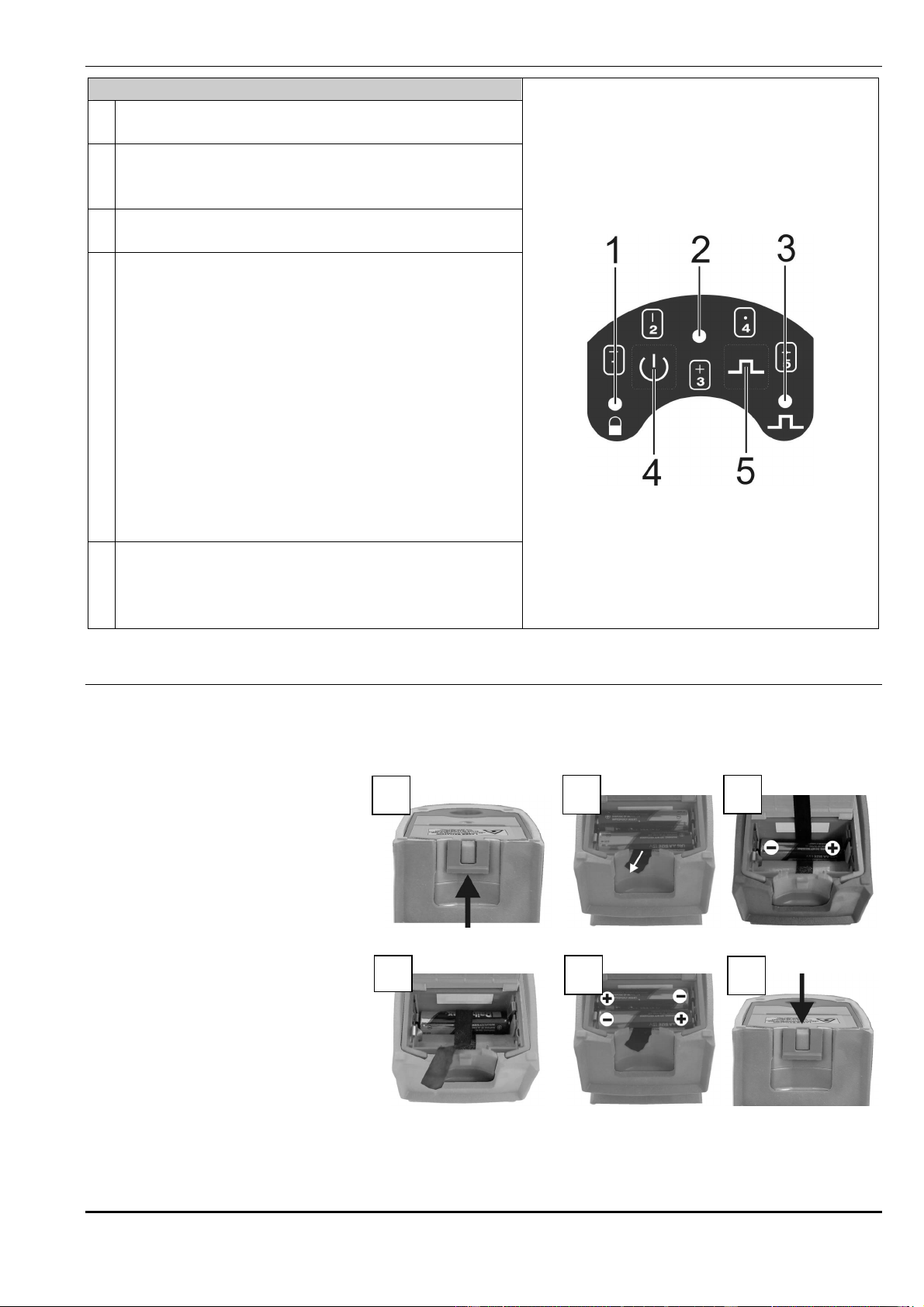

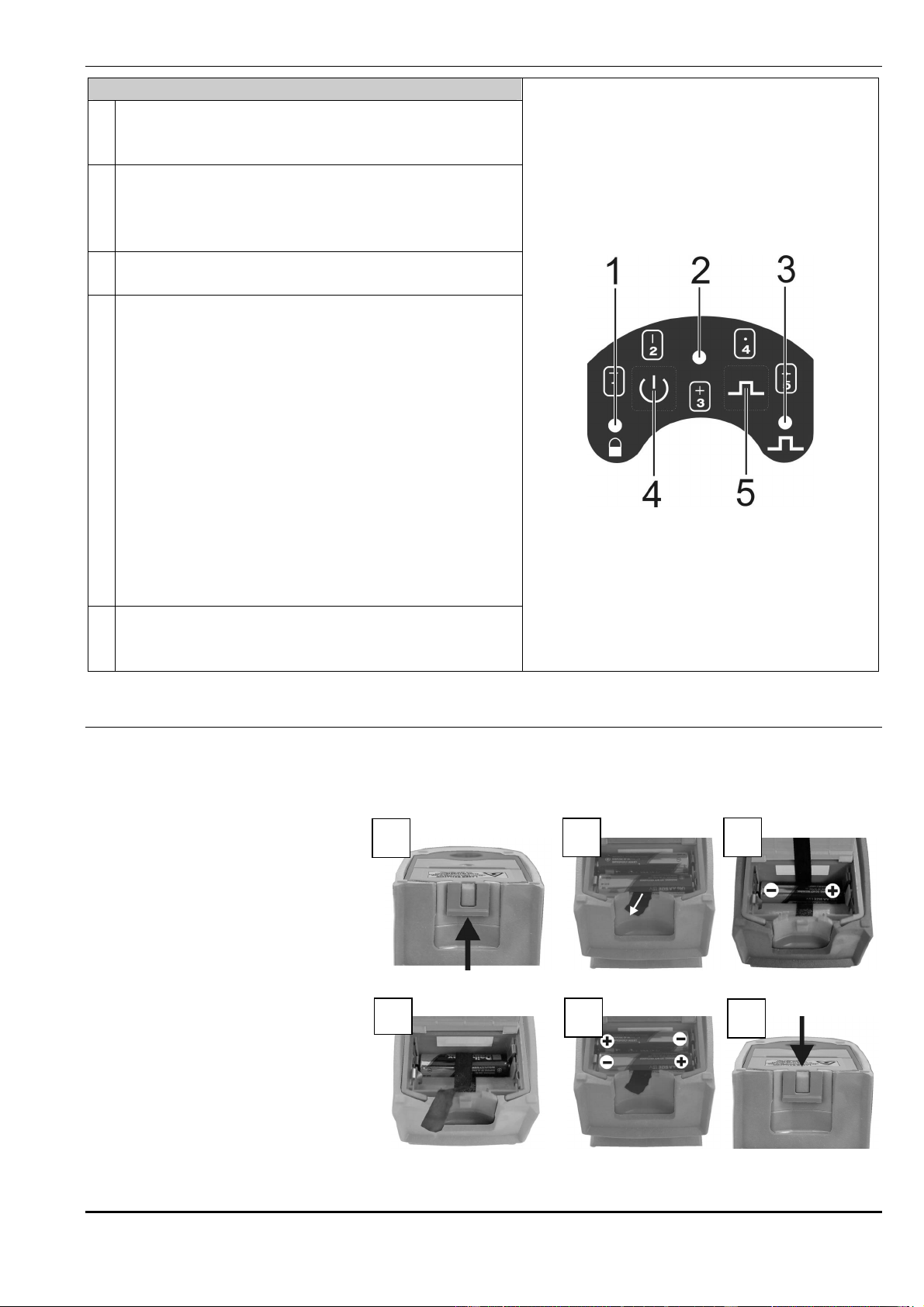

Tastatur
1
LED-Anzeige Pendelsicherung
Leuchtet auf, wenn die Pendelsicherung
verriegelt ist.
2
LED-Anzeige Laserstrahl
Leuchtet grün, wenn ein Laserstrahl
eingeschaltet ist; blinkt, wenn die Batterien nur
noch schwach geladen sind.
3 LED-Anzeige Puls-Modus
Leuchtet auf, wenn der Puls-Modus aktiviert ist.
4
ON/OFF Taste
Schaltet den Laserstrahl ein und in
entsprechender Reihenfolge ein/aus:
1x drücken: Gerät einschalten,
Laserstrahl horizontal (H)
2x drücken: Laserstrahl vertikal (V)
3x drücken: Laserstrahl horizontal (H)
und vertikal (V)
4x drücken: Laserpunkte
5x drücken: Laserstrahl horizontal (H),
Laserstrahl vertikal (V) und
Laserpunkte
Um das Gerät wieder auszuschalten, die
ON/OFF-Taste länger als 3 sec. drücken.
5
PULS-Taste
Schaltet den Laserstrahl, für die Verwendung
eines Laserempfängers, in den PULS-Modus.
1 2 3
45 6

Bedienungsanleitung X-Liner 5.2 6
6 Betrieb DE
6.1 Gerät in Betrieb nehmen
• Gerät entsprechend der Anwendung aufstellen oder befestigen. Darauf achten, dass der
Nivellierbereich von ±4° nicht überschritten wird.
• Für Betrieb ohne Selbstnivellierung die Pendelsicherung verriegeln. Dazu den
Geräteschalter in Stellung 1 schieben und das Gerät mit der ON/OFF-Taste einschalten.
• Für Betrieb mit Selbstnivellierung die Pendelsicherung entriegeln. Dazu den
Geräteschalter in Stellung 2 schieben und das Gerät mit der ON/OFF-Taste
einschalten. Blinken die Laserlinien, ist der X-Liner 5.2 ausserhalb des
Selbstnivellierbereiches.
• Bei der Außerbetriebnahme die Pendelsicherung verriegeln und das Gerät mit der ON/OFF-
Taste (3 sec. drücken) ausschalten.

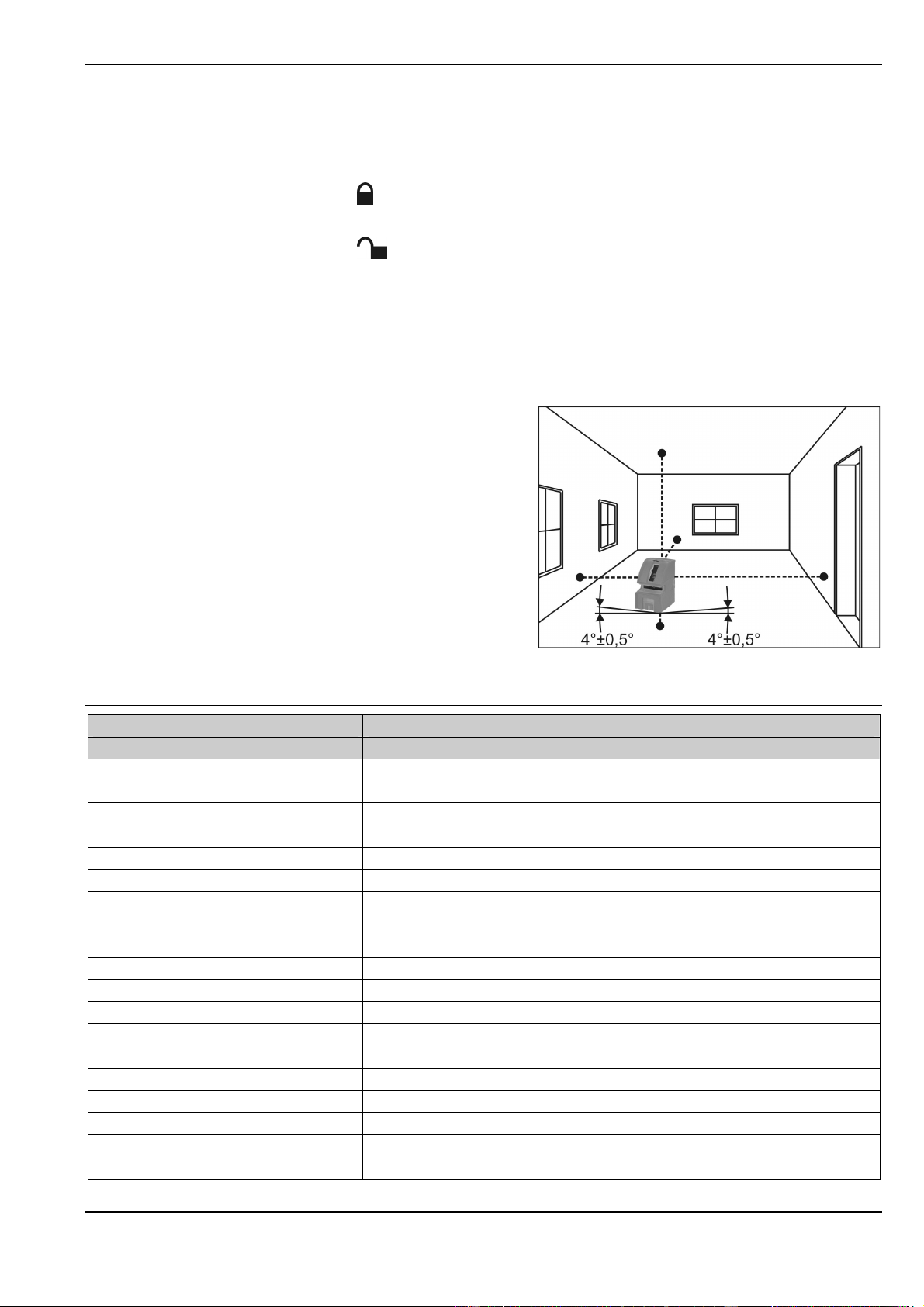

6.2 Selbstnivellierung
Der X-Liner 5.2 besitzt eine Selbstnivellierung. Bei
einer Schräglage des Gerätes von bis zu 4° in jede
Richtung sind die Laserstrahlen lot- und waagrecht.
Wird der Bereich von 4° überschritten oder die
Pendelsicherung ist verriegelt, blinkt die projizierte
Laserlinie.
7 Technische Daten
Typ X-Liner 5.2
Bestell-Nr. 460 872
Laserkonfiguration 2 Linien: 1 horizontal, 1 vertikal, zusammen 1 Kreuz (H/V)
5 Punkte: rechts, links, vorne, oben, unten
Laserlinien: ±0,3 mm/m
Genauigkeit Laserpunkte: ±0,3 mm/m
Dämpfung Magnetisch
Gewinde BSW 1/4" und BSW 5/8" am Universalfuß
Arbeitsbereich ~30m ohne Empfänger
~60m mit Empfänger ACCEPTOR line
Wellenlänge 630 - 680 nm
Laserklasse 2M
Leistung < 1 mW
Selbstnivellierbereich ±4°
IP-Schutzklasse IP54
Stromversorgung Batterien: 3 x 1,5 V (AA)
Batterielaufzeit ca. 15 h
Arbeitstemperatur –5 °C bis +40 °C
Lagertemperatur –20 °C bis +70 °C
Abmessungen L 120 mm / B 69 mm / H 116 mm
Gewicht 0,510 kg
Technische Änderungen vorbehalten.

Bedienungsanleitung X-Liner 5.2 7

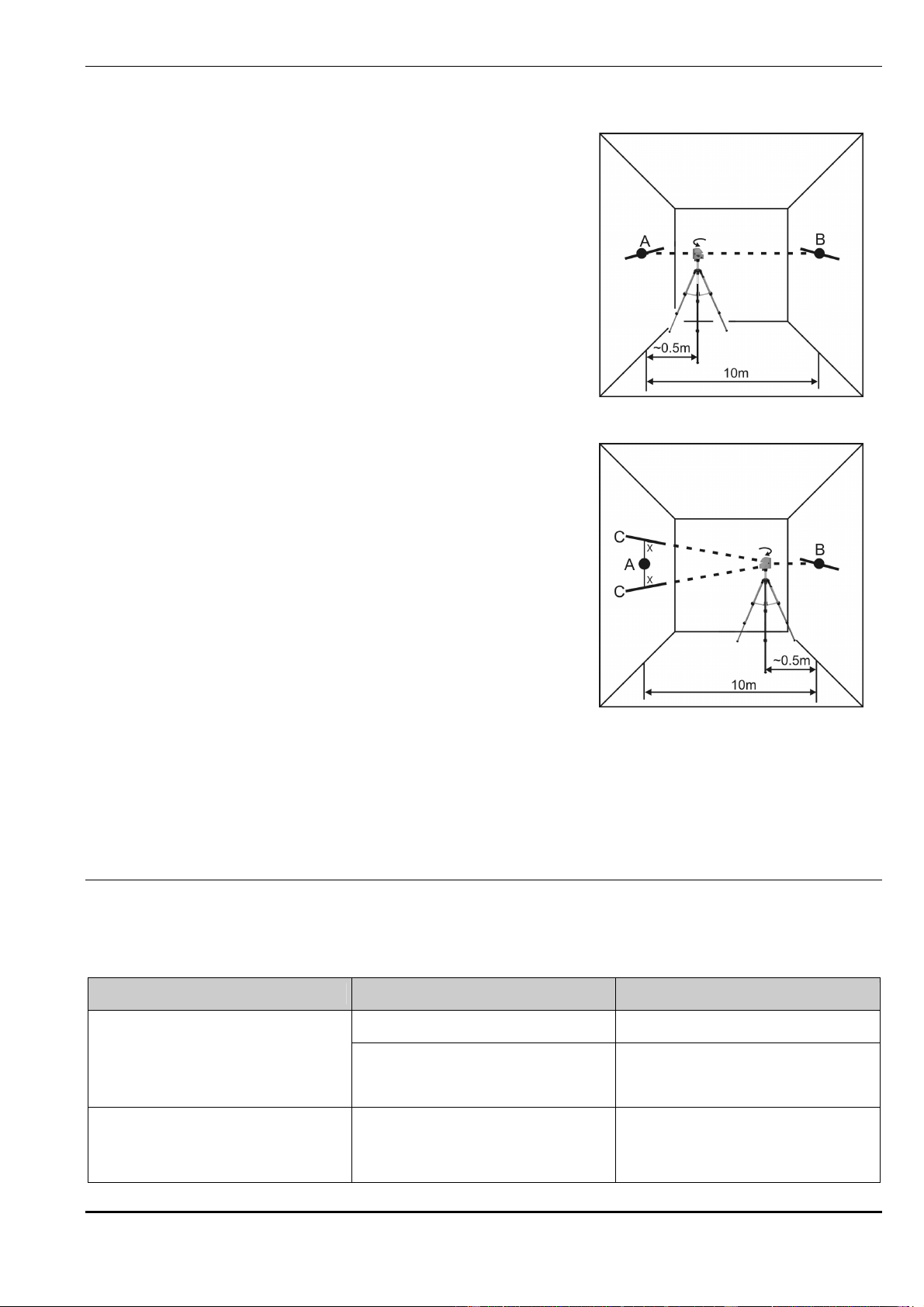

8 Prüfung der Gerätegenauigkeit DE
Die Genauigkeit des Laserstrahls sollte regelmäßig überprüft werden. Hierzu ist eine freie
Messstrecke von 10 m erforderlich. Die Überprüfung erfolgt in zwei Prüfschritten.
Prüfschritt 1
• Positionieren Sie den X-Liner 5.2 wie nebenstehend
abgebildet.
• Schalten Sie am X-Liner 5.2 den Horizontalstrahl ein.
• Markieren Sie den Punkt Aauf der Laserlinie.
• Drehen Sie den X-Liner 5.2 um 180° und markieren
den Punkt Bauf der Laserlinie.
Prüfschritt 2
• Positionieren Sie den X-Liner 5.2 gegenüber wie
nebenstehend abgebildet.
• Richten Sie den X-Liner 5.2 auf die Markierung Baus.
• Drehen Sie den X-Liner 5.2 um 180°.
• Messen Sie den lotrechten Abstand Hzwischen der
Markierung Aund der Laserlinie C*.
• Ist der gemessene Abstand Hzwischen Markierung A
und der Laserlinie C* < 6 mm, befindet sich der
X-Liner 5.2 im Toleranzbereich.
*Die Laserlinie Ckann sowohl über als auch unter der
Markierung Aliegen.
Hinweis: Liegt der lotrecht gemessene Abstand Hzwischen Markierung Aund der Laserlinie C
außerhalb des Toleranzbereichs, muss der X-Liner 5.2 von einem autorisierten Kundendienst
oder von NEDO überprüft werden.
9 Fehlerbehebung
Hinweis:
Lassen sich die Fehler mit den aufgeführten Abhilfemaßnahmen nicht beheben, muss der
X-Liner 5.2 von einem autorisierten Kundendienst oder von NEDO überprüft werden.
Fehler Ursache Abhilfe
Keine Stromversorgung Batterien einsetzenNach Betätigen des
Geräteschalters wird keine
horizontale Laserlinie
projiziert.
Stromversorgung nicht
ausreichend Batterien tauschen
Nach Betätigen des
Geräteschalters in Stellung 1
blinkt die Laserlinie.
Gerät außerhalb des
Selbstnivellierbereichs.
Den X-Liner 5.2 innerhalb des
Selbstnivellierbereichs von
±4° neu ausrichten.

Operating Instructions X-Liner 5.2 8
1 General Information EN

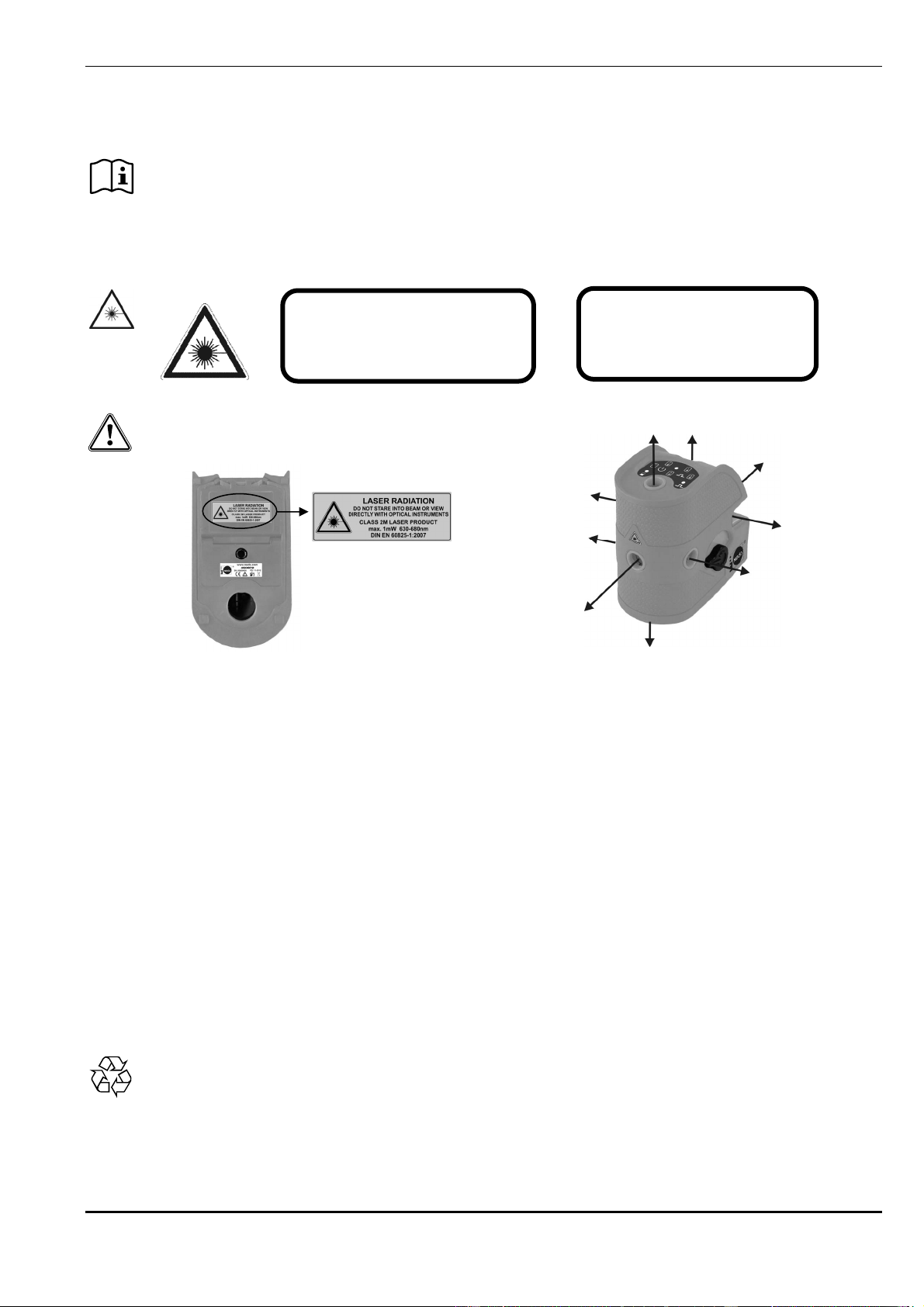

1.1 For your safety
Documentation
Please familiarise yourself with these operating instructions and the safety information provided
before you start to work with the X-Liner 5.2.
The safety information is based on the current standards EN 60825-1:2007 and IEC/TR 60825-
14:2004. Observing these instructions and information ensures safe working.
Laser radiation
The X-Liner 5.2 conforms to EN 60825-1:2007 (VDE 087 Part 1).
Warning signs
Never remove the warning signs on the unit.
Laser exit openings
1.2 Proper use
Use
The X-Liner 5.2 is suitable for marking heights, for aligning, plumbing, levelling and for carrying
out similar work. The unit is designed for indoor use.
Repair
Repairs may only be carried out by NEDO or an authorised customer service agent. Never open
the unit, doing so cancels the warranty.
Careful handling
The X-Liner 5.2 is a sensitive, high-precision instrument and should therefore be handled with
appropriate care.
1.3 Environment
Disposal
Dispose of the unit in accordance with the applicable materials recycling regulations.
Batteries/rechargeable batteries
Batteries/rechargeable batteries are hazardous waste and may not be put into domestic waste.
They must be properly disposed of according to the respective national guidelines.
EN 60825-1:2007
P 1mW
: 630-680 nm
LASER RADIATION
NEVER LOOK INTO THE BEAM
OR VIEW IT DIRECTLY WITH
OPTICAL EQUIPMENT
LASER CLASS 2M
2M

Operating Instructions X-Liner 5.2 9

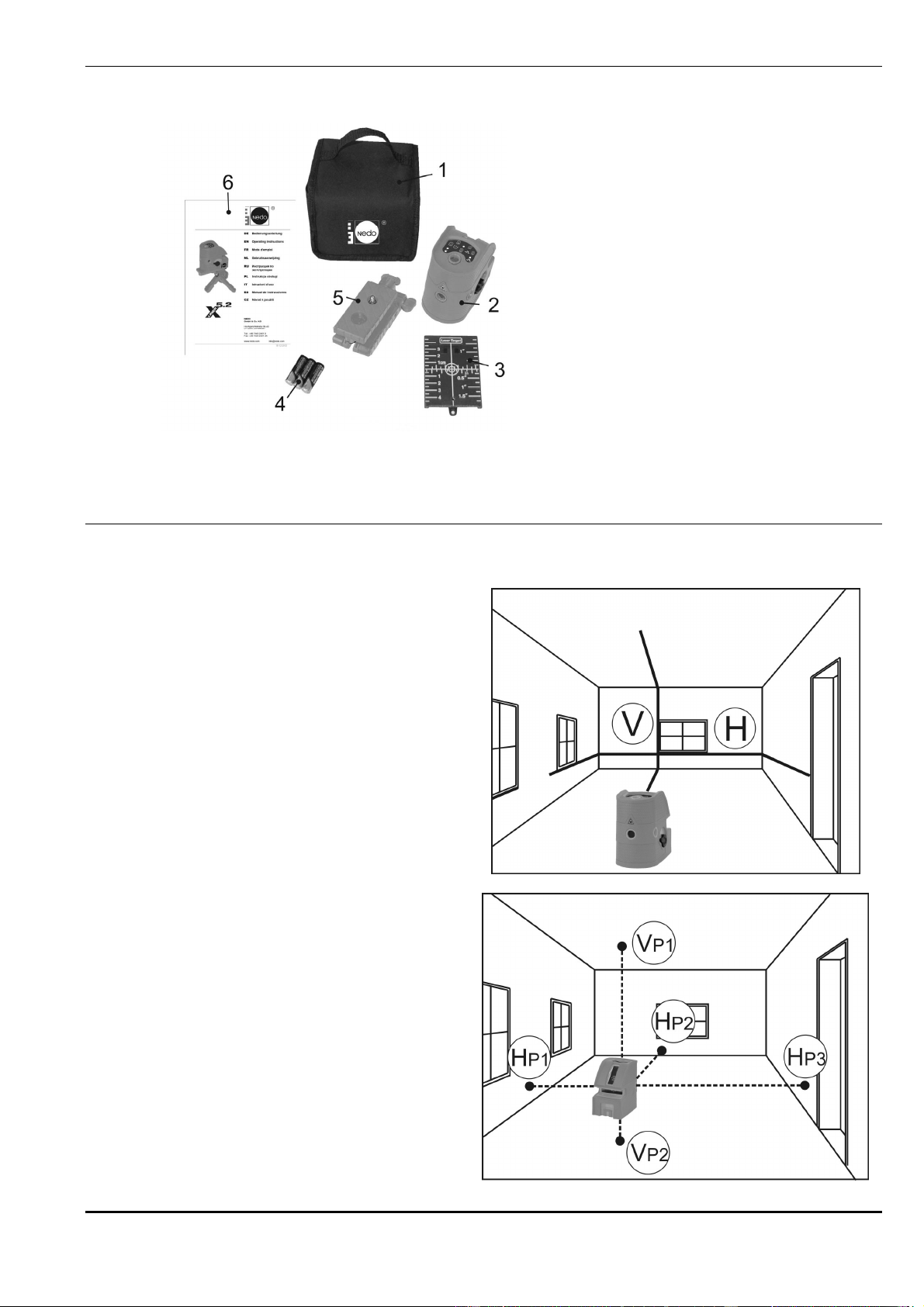

2 Scope of Supply EN
1. Transport bag
2. X-Liner 5.2
3. Laser target board
4. Batteries
5. Multifunctional mounting
6. Operating Instructions
3 Technical Features
3.1 How it works
On the one side the X-Liner 5.2 projects a
horizontal (H) and a vertical (V) laser line,
which cross in front of the unit.
On the other side the X-Liner 5.2 projects 3
laser dots horizontally (HP1– HP3), offset at
90° to each other and 2 laser dots vertically
(VP1and VP2).
The X-Liner 5.2 is equipped with a
pendulum for self-levelling and levels out
tilted positioning of the unit by up to 4° in
each direction.

Operating Instructions X-Liner 5.2 10
4 Structure of the Instrument EN

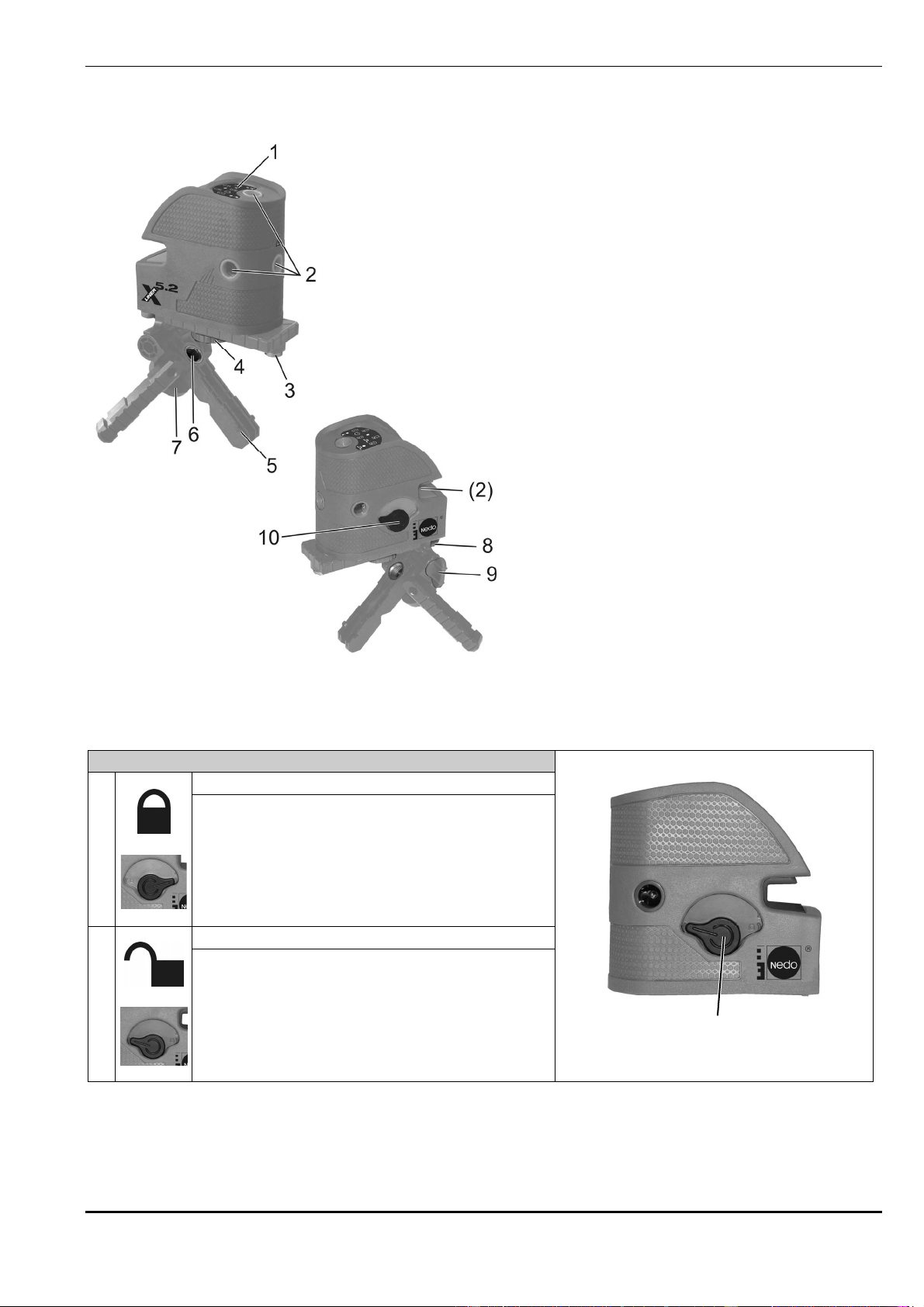

4.1 Overview
1. Control panel
2. Laser exit window
3. BSW 5/8" adapter for multifunctional
mounting
4. Clamping screw with BSW 1/4" thread
5. Swing-out feet
6. BSW 5/8" – thread
7. Magnet, for fixing to steel elements
8. Clamping screw for vertical tilt setting
9. Clamping screw for horizontal tilt
setting
10.Pendulum locking device
Pendulum locking device
Position 1
1
The pendulum locking device is locked.
The self-levelling is disabled, the LED (1)
on the keypad lights up if the laser beam
is switched on.
Position 2
1
The pendulum locking device is unlocked.
The self-levelling is enabled, the LED (1)
on the keypad does not light up.
1
