Nedo X-LINER 360 2 green User manual

062848 08.08.2018
DE Bedienungsanleitung
EN Operating Instructions
FR Mode d’emploi
NL Gebruiksaanwijzing
IT Istruzioni d'uso
ES Manual de instrucciones
PL Instrukcja obsługi
CZ Návod k použití
DK Brugsvejledning
SE Bruksanvisning
NEDO
GmbH & Co. KG
Hochgerichtstraße 39-43
D-72280 Dornstetten
Tel.: [phone]
Fax: [phone]
www.nedo.com [email protected]

Bedienungsanleitung X-Liner 360 2 green 2
1 Allgemeine Hinweise DE
1.1 Zu Ihrer Sicherheit
1.2 Bestimmungsgemäßer Gebrauch
Anwendung
Der X-Liner 360 2 green ist geeignet zum Anreißen von Höhen, zum Fluchten, zum Loten, zum
Nivellieren und zum Ausführen ähnlicher Arbeiten. Das Gerät ist für den Einsatz im
Innenbereich konzipiert.
Reparatur
Reparaturen immer von NEDO oder einem autorisierten Kundendienst ausführen lassen.
Öffnen Sie das Gerät niemals selbst, andernfalls erlischt die Gewährleistung.
Sorgfältige Handhabung
Der X-Liner 360 2 green ist ein empfindliches und hochgenaues Instrument und sollte daher
mit entsprechender Sorgfalt behandelt werden.
1.3 Umwelt
Entsorgung
Zur Entsorgung muss das Gerät gemäß der geltenden Bestimmungen dem Werkstoffrecycling
zugeführt werden.
Batterien/Akku
Batterien/Akkus sind Sondermüll und dürfen nicht in den Hausmüll gelangen. Sie müssen
entsprechend der jeweils gültigen Länderrichtlinien fachgerecht entsorgt werden.
Dokumentation
Bitte machen Sie sich mit dieser Bedienungsanleitung und den darin enthaltenen
Sicherheitshinweisen und Informationen vor der Arbeit mit dem X-Liner 360 2 green vertraut.
Diese beruhen auf den aktuellen Normen DIN EN 60825-1:2014 und IEC/TR 60825-1:2014.
Die Beachtung dieser Angaben gewährleistet ein sicheres Arbeiten.

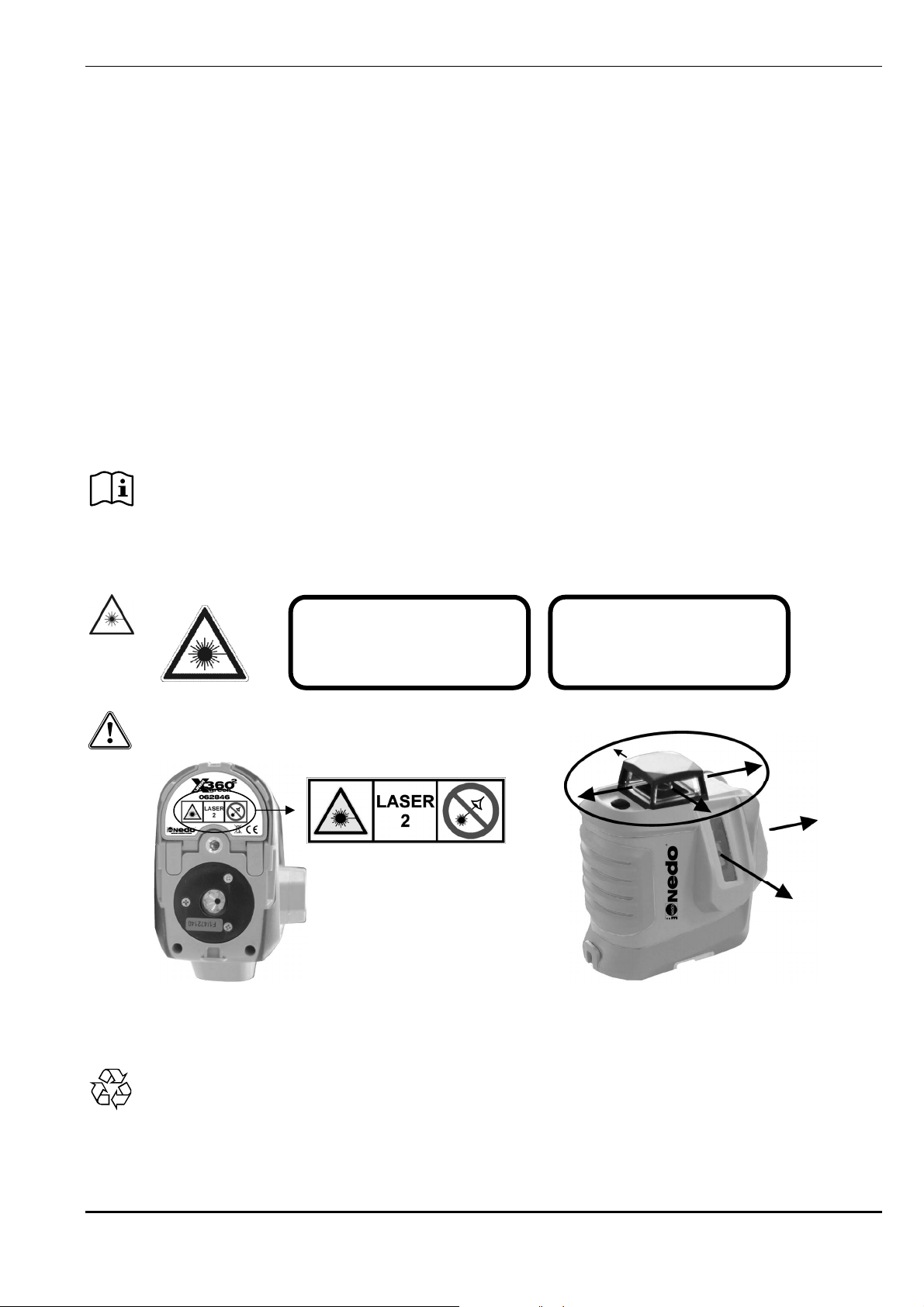

Laserstrahlung
Der X-Liner 360 2 green entspricht der DIN EN 60825-1:2014.
Warnschilder
Warnschilder am Gerät dürfen
nicht entfernt werden.
Laseraustrittsöffnungen
2 DIN EN 60825-1:2014
P 1mW
: 532nm

1,5 mrad
LASER STRAHLUNG
NICHT IN DEN STRAHL
BLICKEN!
LASER KLASSE 2

Bedienungsanleitung X-Liner 360 2 green 3

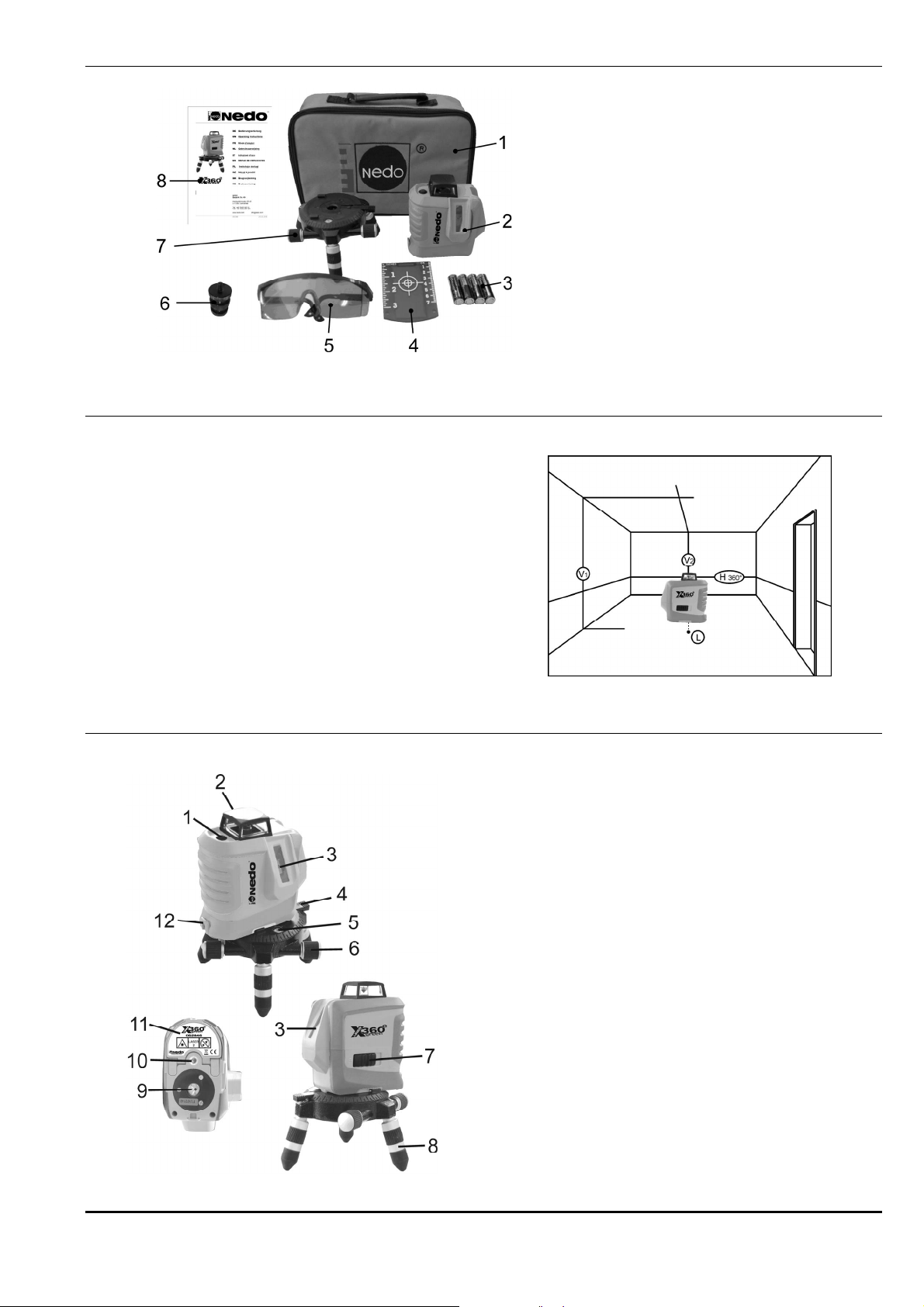

2 Lieferumfang DE
1. Transporttasche
2. X-Liner 360 2 green
3. Batterien
4. Laser-Zieltafel
5. Laser-Sichtbrille
6. 1/4“ / 5/8“ -Adapter
7. Dreifuss
8. Bedienungsanleitung
3 Technische Merkmale
3.1 Funktionsprinzip
Der X-Liner 360 2 green projiziert eine grüne
waagerechte 360° Laserlinie (H) und 2 grüne
senkrechte Laserlinien (V1, V2) die, die
waagerechte Laserlinie (H) kreuzen; sowie
einen roten Lotpunkt nach unten (L).
Der X-Liner 360 2 green ist mit einem Pendel
zur Selbstnivellierung ausgestattet und gleicht
Schräglagen des Gerätes bis zu 3° in jede
Richtung aus.
4 Geräteaufbau
4.1 Übersicht
1. Bedientaste Laserstrahl
2. Laseraustrittsfenster Horizontalstrahl
3. Laseraustrittsfenster Vertikalstrahl
4. Entriegelungstaste Dreifuss
5. Dosenlibelle
6. Verstellschraube für Feineinstellung
7. Pendelarretierung
8. Verstellschraube Dreifuß
9. Laseraustrittsfenster Lotstrahl
10. BSW 1/4“ Anschlußgewinde
11. Batteriefach
12. Öffnungslasche für Batteriefach

Bedienungsanleitung X-Liner 360 2 green 4
4 Geräteaufbau DE

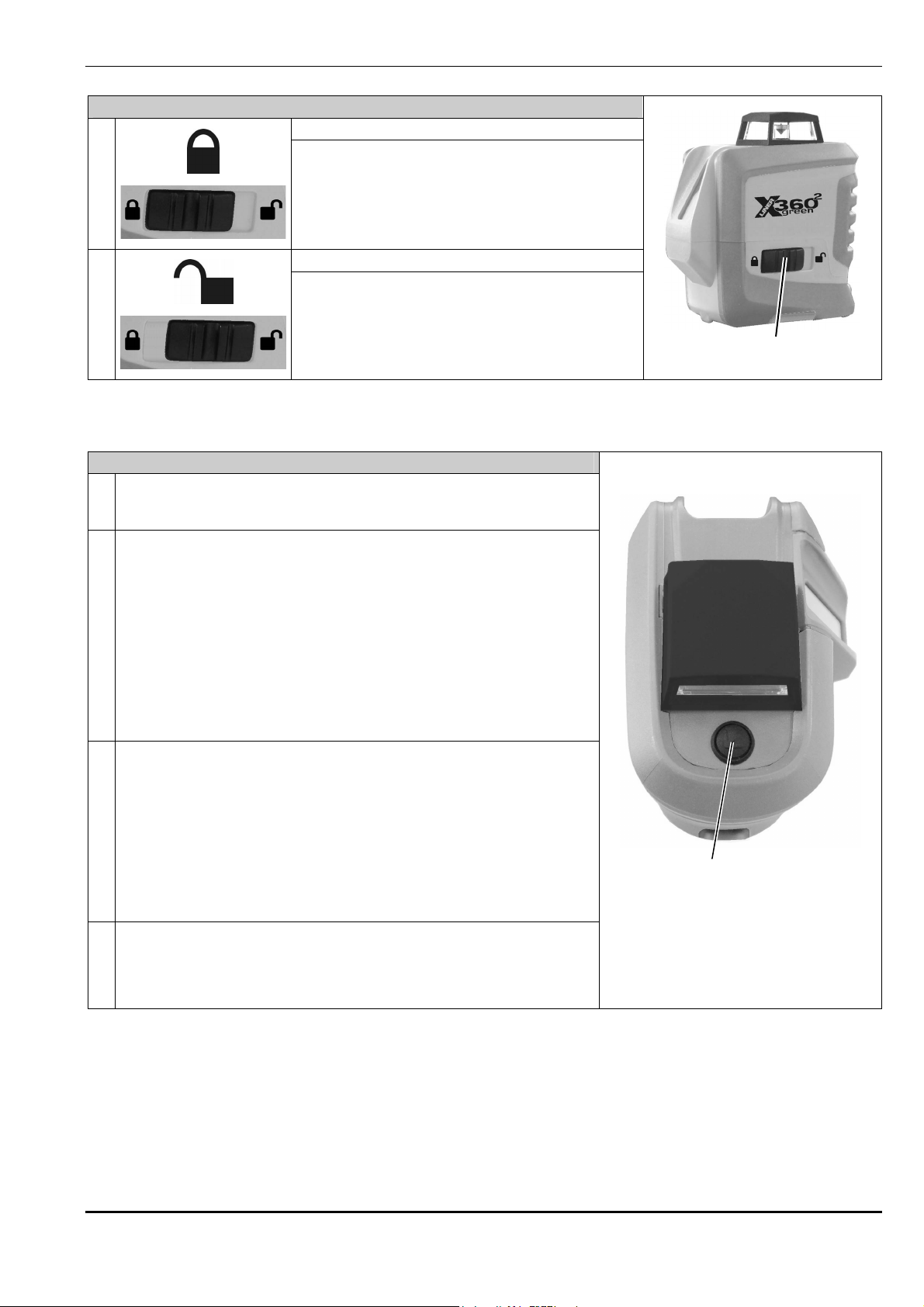

Pendelsicherung AUF/ZU
Stellung 1
1
12
Die Pendelsicherung ist verriegelt.
Die Selbstnivellierung ist außer Betrieb.
Stellung 2
1
Die Pendelsicherung ist entriegelt.
Die Selbstnivellierung ist in Betrieb.
Bedientaste Laserstrahl
Schaltet den Laserstrahl ein und in
entsprechender Reihenfolge ein/aus:
1
Pendelsicherung entriegelt:
Pendelsicherung entriegeln: Gerät einschalten,
Laserstrahl horizontal
1x drücken: 1. Laserstrahl vertikal (V1)
2x drücken: 2. Laserstrahl vertikal (V1/V2)
3x drücken: 3. Laserstrahl horizontal
und vertikal (360°/V1/V2)
Um das Gerät wieder auszuschalten die
Pendelsicherung verriegeln.
1
Pendelsicherung verriegelt:
1x lang drücken: Gerät einschalten,
Laserstrahl horizontal
2x drücken: 1. Laserstrahl vertikal (V1)
3x drücken: 2. Laserstrahl vertikal (V1/V2)
4x drücken: 3. Laserstrahl horizontal und
vertikal (360°/V1/V2)
5x drücken: Gerät ausschalten
1
PULS-Taste
Taste ca. 3 sec. gedrückt halten um den
Laserstrahl, für die Verwendung eines
Laserempfängers, in den PULS-Modus zu
schalten.
1
1

Bedienungsanleitung X-Liner 360 2 green 5
4 Geräteaufbau DE
X-Liner 360 2 green an Dreifuß montieren
Positionieren Sie den
X-Liner 360 2 green auf dem
Dreifuss.
Achten Sie darauf, das die
Klemmlaschen richtig am
X-Liner 360 2 green positioniert
sind.
Schieben Sie den
X-Liner 360 2 green in Richtung
Entriegelungstaste von Dreifuss bis
der X-Liner 360 2 green auf dem
Dreifuss einrastet.
X-Liner 360 2 green von Dreifuß demontieren
Drücken Sie die Entriegelungstaste
am Dreifuss nach unten und halten
Sie sie gedrückt. Schieben Sie den
X-Liner 360 2 green dann von der
Entriegelungstaste weg.
Schieben Sie so weit, bis die
Klemmlaschen wieder gelöst sind.
Entnehmen Sie den
X-Liner 360 2 green wieder vom
Dreifuß.
1 23
1 2 3

Bedienungsanleitung X-Liner 360 2 green 6
5 Energieversorgung DE
Bei Erstinbetriebnahme des X-Liner 360 2 green sind die im Lieferumfang enthaltenen
Batterien (4 Stück), wie im Batteriefach dargestellt, einzusetzen.
Batterien einsetzen/tauschen
Der X-Liner 360 2 green benötigt zum Betrieb
4 Batterien 1,5 V (AA).
• Verschlusslasche der Batteriefachabdeckung
aufhebeln und weg klappen.
• Batterien gemäß Vorgabe einsetzen/tauschen.
Auf richtige Polung achten!
• Batteriefachabdeckung wieder zuklappen und
andrücken bis die Verschlusslasche wieder
einrastet.
Wenn die Batterien nur noch schwach
geladen sind, beginnen die Laserstrahlen
zu blinken.
Wenn die Batterien zu schwach sind
schaltet der Laser ab.
6 Betrieb
6.1 Gerät in Betrieb nehmen
• Gerät entsprechend der Anwendung aufstellen oder befestigen. Darauf
achten, dass der Nivellierbereich von ±3° nicht überschritten wird.
• Bei Anwendung mit dem Dreifuß, das Gerät mit Hilfe der einstellbaren
Gerätefüße (3) grob ausnivellieren. Anhand der Dosenlibelle (5) kann
die Einstellung kontrolliert werden. Der X-Liner 360 2 green ist korrekt
ausnivelliert, wenn sich die Luftblase in der Mitte des Kreises befindet.
• Für Betrieb ohne Selbstnivellierung die Pendelsicherung verriegeln.
Dazu den Geräteschalter in Stellung 1 schieben und das Gerät mit
der ON/OFF-Taste einschalten. Die Laserlinien blinken langsam (alle 4
Sekunden).
• Für Betrieb mit Selbstnivellierung die Pendelsicherung entriegeln.
Dazu den Geräteschalter in Stellung 2 schieben und das Gerät
mit der ON/OFF-Taste einschalten. Blinken die Laserlinien schnell, ist
der X-Liner 360 2 green ausserhalb des Selbstnivellierbereiches. Der
Laser muss dann in seinen Nivellierbereich gebracht werden.
• Bei der Außerbetriebnahme die Pendelsicherung verriegeln und das
Gerät mit der ON/OFF-Taste (3 sec. drücken) ausschalten.
Ausrichtung der
Dosenlibelle
falsch
richtig
12

Bedienungsanleitung X-Liner 360 2 green 7
6 Betrieb DE

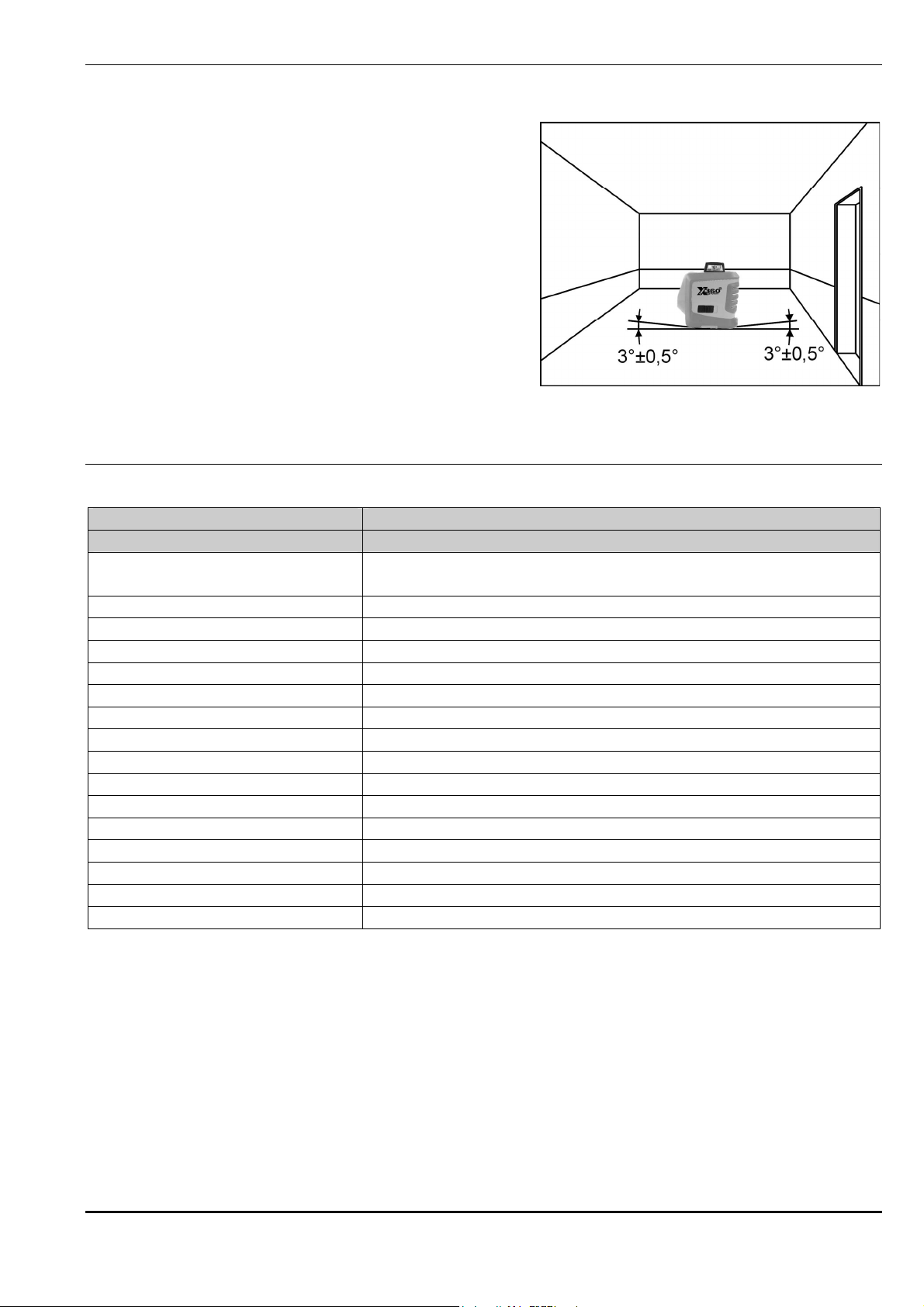

6.2 Selbstnivellierung
Der X-Liner 360 2 green besitzt eine
Selbstnivellierung. Bei einer Schräglage des
Gerätes von bis zu 3° in jede Richtung sind die
Laserstrahlen lot- und waagrecht.
Wird der Bereich von 3° überschritten oder die
Pendelsicherung ist verriegelt, blinkt die projizierte
Laserlinie.
7 Technische Daten
Typ X-Liner 360 2 green
Bestell-Nr. 460 875
Laserkonfiguration 3 Linien: 360° horizontal, 2 vertikal 90° versetzt - Kreuz an
der Decke; Lotpunkt nach unten
Nivelliergenauigkeit ±0,3 mm/m
Arbeitsbereich Radius 30m (Sichtbarkeit im Innenbereich)
Dämpfung Magnetisch
Gewinde BSW 1/4" an der Laserunterseite / 5/8“ am Dreifuß
Wellenlänge 532 nm
Laserklasse 2
Leistung < 1 mW
Selbstnivellierbereich ±3°
IP-Schutzklasse IP54
Stromversorgung Batterien: 4 x 1,5 V (AA)
Batterielaufzeit ca. 8h
Arbeitstemperatur –10 °C bis +45 °C
Lagertemperatur –20 °C bis +70 °C
Abmessungen L 125 mm / B 80 mm / H 120 mm
Gewicht 0,60kg (inkl. Batterien)
Technische Änderungen vorbehalten.

Bedienungsanleitung X-Liner 360 2 green 8

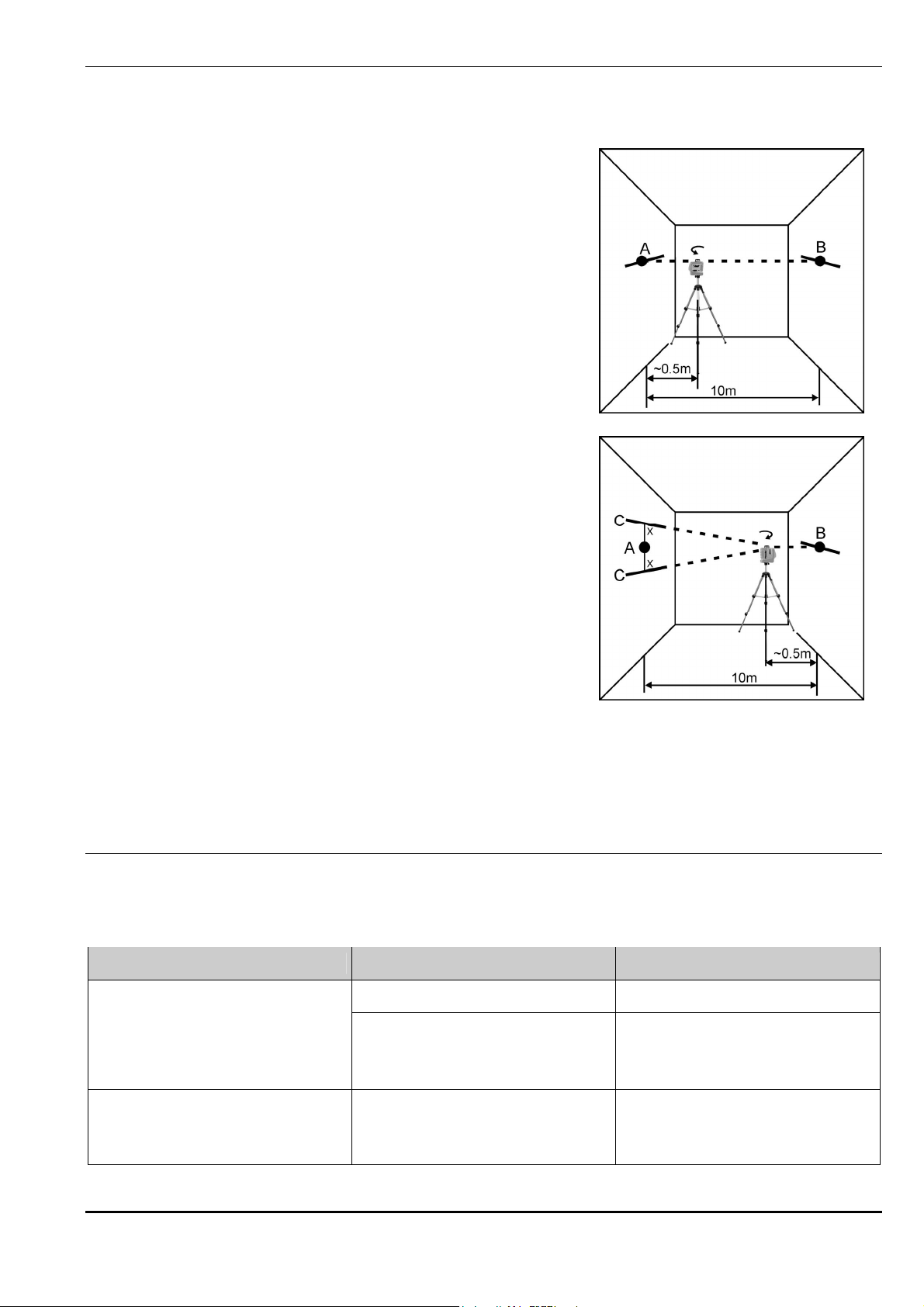

8 Prüfung der Gerätegenauigkeit DE
Die Genauigkeit des Laserstrahls sollte regelmäßig überprüft werden. Hierzu ist eine freie
Messstrecke von 10 m erforderlich. Die Überprüfung erfolgt in zwei Prüfschritten.
Prüfschritt 1
• Positionieren Sie den X-Liner 360 2 green wie
nebenstehend abgebildet.
• Schalten Sie am X-Liner 360 2 green den
Horizontalstrahl ein.
• Markieren Sie den Punkt Aauf der Laserlinie.
• Drehen Sie den X-Liner 360 2 green um 180° und
markieren den Punkt Bauf der Laserlinie.
Prüfschritt 2
• Positionieren Sie den X-Liner 360 2 green gegenüber
wie nebenstehend abgebildet.
• Richten Sie den X-Liner 360 2 green auf die
Markierung Baus.
• Drehen Sie den X-Liner 360 2 green um 180°.
• Messen Sie den lotrechten Abstand Hzwischen der
Markierung Aund der Laserlinie C*.
• Ist der gemessene Abstand Xzwischen Markierung A
und der Laserlinie C* < 3 mm, befindet sich der
X-Liner 360 2 green im Toleranzbereich.
*Die Laserlinie Ckann sowohl über als auch unter der
Markierung Aliegen.
Hinweis: Liegt der lotrecht gemessene Abstand X zwischen Markierung Aund der Laserlinie C
außerhalb des Toleranzbereichs, muss der X-Liner 360 2 green von einem autorisierten
Kundendienst oder von NEDO überprüft werden.
9 Fehlerbehebung
Hinweis:
Lassen sich die Fehler mit den aufgeführten Abhilfemaßnahmen nicht beheben, muss der
X-Liner 360 2 green von einem autorisierten Kundendienst oder von NEDO überprüft werden.
Fehler Ursache Abhilfe
Keine Stromversorgung Batterien einsetzen
Nach betätigen Laserstrahl-
Auswahltaste oder lösen der
Pendelsicherung wird keine
horizontale Laserlinie projiziert.
Stromversorgung nicht
ausreichend Batterien tauschen
Nach Betätigen der
Pendelsicherung in Stellung 2
blinkt die Laserlinie.
Gerät außerhalb des
Selbstnivellierbereichs.
Den X-Liner 360 2 green
innerhalb des
Selbstnivellierbereichs von
±3° neu ausrichten.

X-Liner 360 2 green OPERATING INSTRUCTIONS 9
1 General Information EN
1.1 For your safety
1.2 Proper use
Use
The X-Liner 360 2 green is suitable for marking heights or levels, for aligning, for plumbing, for
levelling and for carrying out similar work. The unit is designed for indoor use.
Repair
Repairs may only be carried out by NEDO or an authorised customer service agent. Never open
the unit, doing so cancels the warranty.
Careful handling
The X-Liner 360 2 green is a sensitive, high-precision instrument and should therefore be
handled with appropriate care.
1.3 Environment
Disposal
Dispose of the unit in accordance with the applicable materials recycling regulations.
Batteries/rechargeable batteries
Batteries/rechargeable batteries are hazardous waste and may not be put into household waste.
They must be disposed of properly according to the respective national guidelines.
Documentation
Please familiarise yourself with these operating instructions and the safety information
provided before you start to work with the X-Liner 360 2 green.
The safety information is based on the current standards EN 60825-1:2014 and IEC/TR
60825-1:2014. Observing these instructions and information ensures safe working.

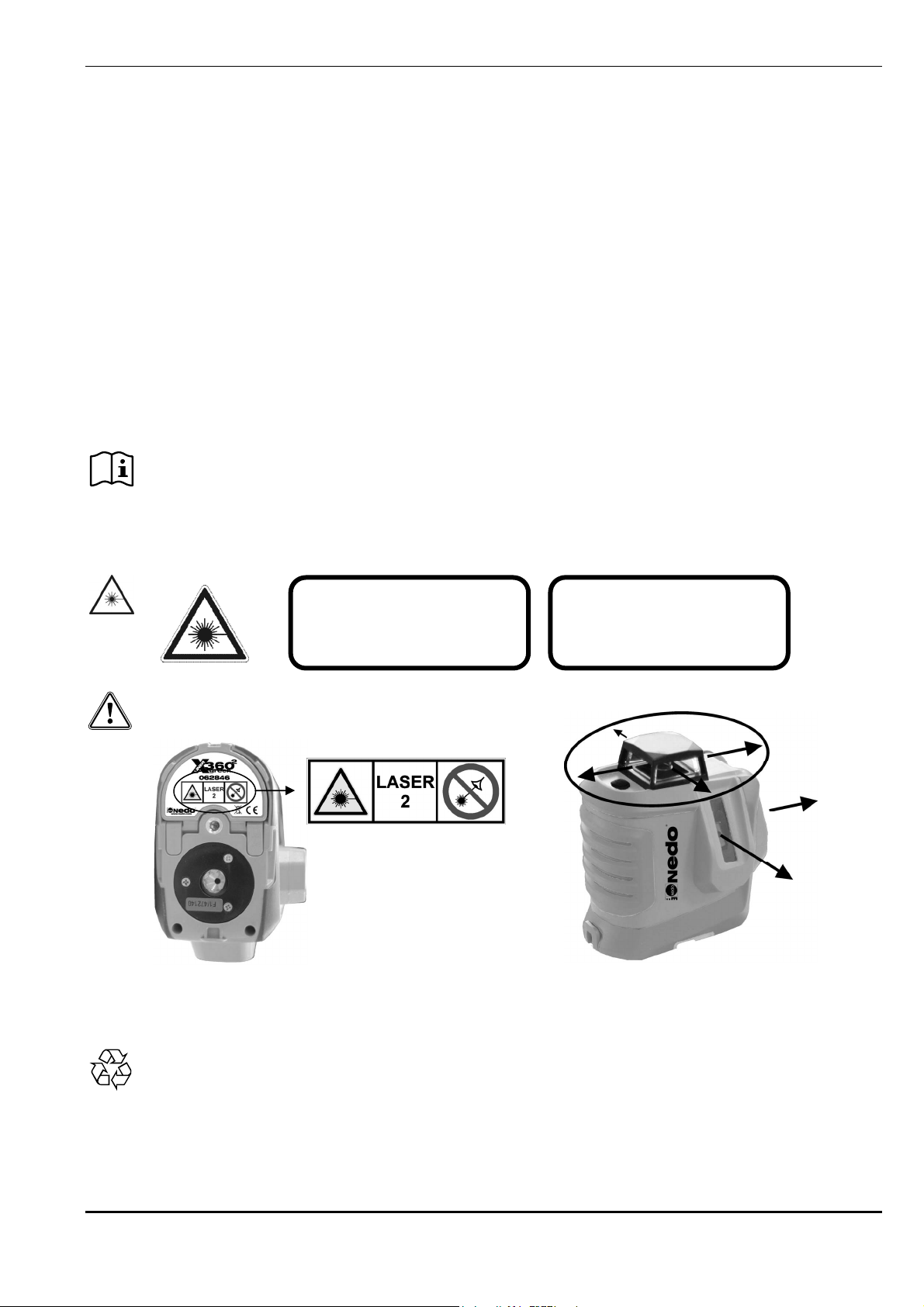

Laser radiation
The X-Liner 360 2 green conforms to EN 60825-1:2014.
Warning signs
Never remove the warning signs on the
unit.
Laser exit openings
2 EN 60825-1:2014
P 1mW
: 532nm

1.5 mrad
LASER RADIATION
DO NOT STARE INTO BEAM!
LASER CLASS 2

X-Liner 360 2 green OPERATING INSTRUCTIONS 10
2 Scope of Supply EN
1. Transport bag
2. X-Liner 360 2 green
3. Batteries
4. Laser target board
5. Laser glasses
6. 1/4“ / 5/8“ - adaptor
7. Tripod
8. Operating Instructions
3 Technical features
3.1 How it works
The X-Liner 360 2 green projects a green
horizontal 360° laser line (H) and 2 green
vertical laser lines (V1, V2), which cross the
horizontal laser line (H); and a red plumb point
downwards (L).
The X-Liner 360 2 green is equipped with a
pendulum for self-levelling and levels out tilted
positioning of the unit by up to 3° in each
direction.
4 Structure of the Instrument
4.1 Overview
1. Laser beam operating button
2. Laser exit window, horizontal beam
3. Laser exit window, vertical beam
4. Tripod release button
5. Circular level
6. Screw for fine adjustment
7. Pendulum locking device
8. Tripod adjustment screw
9. Laser exit window - plumb beam
10. BSW 1/4” connection thread
11. Battery compartment
12. Opening clip for battery compartment

X-Liner 360 2 green OPERATING INSTRUCTIONS 11
4 Structure of the Instrument EN
Pendulum lock OPEN/CLOSED
Position 1
1
12
The pendulum locking device is locked.
The self-levelling function is disabled.
Position 2
1
The pendulum locking device is
unlocked.
The self-levelling function is active.
Laser beam operating button
Switches the laser beam on and on/off in the relevant
order:
1
Pendulum locking device is released:
Release the pendulum locking device: Switch on unit.
Laser beam, horizontal
Press 1x: 1. Vertical laser beam (V1)
Press 2x: 2. Vertical laser beam (V1/V2)
Press 3x: 3. Laser beam, horizontal
and vertical (360°/V1/V2)
Lock the pendulum locking device to switch the
unit back off again.
1
Pendulum locking device is locked:
Press 1x long: Switch on unit. Laser beam, horizontal
Press 2x: 1. Vertical laser beam (V1)
Press 3x: 2. Vertical laser beam (V1/V2)
Press 4x: 3. Laser beam, horizontal and
vertical (360°/V1/V2)
Press 5x: Switch off the unit
1
PULS button
Keep the button pressed for approx. 3 sec. to switch
the laser beam to PULS mode for use of a laser
receiver.
1
1

X-Liner 360 2 green OPERATING INSTRUCTIONS 12
4 Structure of the Instrument EN
Mounting the X-Liner 360 2 green on the tripod
Position the
X-Liner 360 2 green on the tripod.
Ensure that the clops are positioned
correctly on the
X-Liner 360 2 green.
Push the
X-Liner 360 2 green in the direction
of the tripod release button until the
X-Liner 360 2 green latches into
position on the tripod.
Removing the X-Liner 360 2 green from the tripod
Press down the release button on
the tripod and keep it pressed. Then
push the X-Liner 360 2 green away
from the release button.
Push until the clips are undone
again.
Remove the
X-Liner 360 2 green from the tripod.
1 23
1 2 3

X-Liner 360 2 green OPERATING INSTRUCTIONS 13
5 Power Supply EN
When starting up the X-Liner 360 2 green for the first time, install the batteries (4) supplied, as
shown in the battery compartment.
Insert /replace batteries
Operation of the X-Liner 360 2 green requires
4 batteries 1.5 V (AA).
• Lever open the locking clip of the battery
compartment cover and fold it out.
• Insert/replace batteries as specified.
Ensure pole direction is correct!
• Re-close the battery compartment cover and
press on until the locking clip latches back into
position.
If the batteries’ charge is weak, the laser
beams begin
to flash.
The laser switches off if the batteries
are too weak.
6 Operation
6.1 Starting up the unit
• Set up or fix the unit according to the intended use. Ensure the levelling
range of ±3° is not exceeded.
• If using the tripod, level the unit roughly using the adjustable unit feet
(3). The setting can be checked using the circular bubble (5). The
X-Liner 360 2 green is correctly levelled if the air bubble is located in
the middle of the circle.
• Lock the pendulum locking device for use without self-levelling. To do
this, push the unit switch into position 1 and use the ON/OFF
button to switch on the unit. The laser lines flash slowly (every 4
seconds).
• Release the pendulum locking device for use with self-levelling. To do
this, push the unit switch into position 2 and use the ON/OFF
button to switch on the unit. If the laser lines flash quickly the
X-Liner 360 2 green is outside the self-levelling range. The laser must
then be moved to within its levelling range.
• If you have finished working with the unit, lock the pendulum locking
device and use the ON/OFF button (press for 3 secs.) to switch off the
unit.
Alignment of the
circular bubble
Wrong
Correct
12

X-Liner 360 2 green OPERATING INSTRUCTIONS 14
6 Operation EN
6.2 Self-levelling
The X-Liner 360 2 green has a self-locking function.
If the unit is placed in a slanted position of up to 3°
in any direction, the laser beams are plumb and
horizontal.
If the 3° range is exceeded or the pendulum locking
device is locked, the projected laser line flashes.
7 Technical Specifications
Type X-Liner 360 2 green
Ref.-No. 460 875
Laser configuration 3 lines: 360° horizontal, 2 vertical 90° offset - cross on the
ceiling; plumb point downwards
Levelling accuracy ±0.3 mm/m
Radius working range 30m (visibility indoors)
Damping Magnetic
Thread BSW 1/4" on the underside of the laser / 5/8” on the tripod
Wavelength 532 nm
Laser class 2
Output < 1 mW
Self-levelling range ±3°
IP protection class IP54
Power supply Batteries: 4 x 1.5 V (AA)
Battery life approx. 8h
Operating temperature -10 °C to +45 °C
Storage temperature -20 °C to +70 °C
Dimensions L 125 mm / W 80 mm / H 120 mm
Weight 0.60kg (incl. batteries)
We reserve the right to make technical changes.

X-Liner 360 2 green OPERATING INSTRUCTIONS 15
8 Checking the Unit's Accuracy EN
The accuracy of the laser beam should be checked regularly. This requires a free measuring
length of 10 m. The check is carried out in two steps.
Step 1
• Position the X-Liner 360 2 green as shown in the
figure to the right.
• Switch on the horizontal beam at the
X-Liner 360 2 green.
• Mark the point Aon the laser line.
• Rotate the X-Liner 360 2 green through 180° and
mark the point Bon the laser line.
Step 2
• Position the X-Liner 360 2 green opposite as shown in
the figure to the right.
• Align the X-Liner 360 2 green with marking B.
• Rotate the X-Liner 360 2 green through 180°.
• Measure the plumb distance Hbetween marking Aand
laser line C*.
If the measured distance Xbetween marking Aand
laser line C* < 3 mm, the X-Liner 360 2 green is within
the tolerance range.
*The laser line Ccan be positioned both above or below
marking A.
Note: If the vertical measured distance Xbetween marking Aand the laser line Cis outside the
tolerance range, the X-Liner 360 2 green must be examined by an authorised customer service
agent or by NEDO.
9 Troubleshooting
Note:
If the errors cannot be rectified using one of the listed remedies, the X-Liner 360 2 green must
be examined by an authorised customer service agent or by NEDO.
Error Cause Remedy
No power supply Insert batteries
No horizontal laser line is
projected after pressing the laser
beam selection button or
releasing the pendulum locking
device.
Inadequate power supply Replace batteries
The laser line flashes after
activating the pendulum
locking device in position 2.
Unit outside the self-levelling
range.
Realign the X-Liner 360 2
green within the self-levelling
range of ±3°.

MODE D'EMPLOI X-Liner 360 2 green 16
1 Observations d'ordre général FR
1.1 Pour votre sécurité
1.2 Usage conventionnel
Utilisation
Le X-Liner 360 2 green est conçu pour tracer des hauteurs, des lignes de fuite, prendre
l'aplomb, niveler, et pour l’exécution de travaux similaires. Il est conçu pour une utilisation en
intérieur.
Réparation
Les réparations demeurent réservées au domaine de compétence de NEDO ou d'un atelier de
service après-vente agréé. N'ouvrez jamais l'appareil vous-même sous peine d'annulation
immédiate de la garantie.
Maniement minutieux
Le X-Liner 360 2 green est un instrument sensible et d'une extrême précision qu'il est requis de
manipuler avec tout le soin nécessaire.
1.3 Environnement
Élimination
Éliminez l'appareil usagé via le recyclage des matériaux conformément aux prescriptions en
vigueur.
Piles/accus
Les piles/accus sont des déchets spéciaux à collecter séparément qu'il est interdit de jeter avec
les ordures ménagères. Il convient de les éliminer conformément aux termes des prescriptions
en vigueur dans le pays respectif.
Documentation
Veuillez lire ce mode d'emploi attentivement et prendre connaissances des consignes de
sécurité et informations avant de commencer à travailler avec le X-Liner 360 2 green.
Elles reposent sur les normes actuelles DIN EN 60825-1:2014 et IEC/TR 60825-1:2014.
L'observation de ces indications vous permettra de travailler en toute sécurité.
Rayonnement laser
Le X-Liner 360 2 green est conforme à la norme DIN EN 60825-1:2014.
Plaquettes d'avertissement
Les plaquettes d'avertissement aposées sur
l'appareil ne doivent en aucun cas être
retirées.
Ouvertures de sortie du laser
2 DIN EN 60825-1:2014
P 1mW
: 532nm

1,5 mrad
RAYONNEMENT LASER
NE FIXEZ PAS LE RAYON !
CLASSE DE LASER 2

MODE D'EMPLOI X-Liner 360 2 green 17
2 Fournitures FR
1. Sac de transport
2. X-Liner 360 2 green
3. Piles
4. Voyant laser
5. Lunettes pour vision laser
6. 1/4’’ / 5/8’’ - adaptateur
7. Embase
8. Mode d'emploi
3 Attributs techniques
3.1 Principe de fonctionnement
Le X-Liner 360 2 green projette une ligne laser
horizontale verte à 360° (H) et 2 lignes laser
verticales vertes (V1-V2), qui croisent la ligne
horizontale (H), ainsi qu'un point d’aplomb
rouge vers le bas (L).
Le X-Liner 360 2 green est doté d'un balancier
pendulaire de nivellement automatique qui
aligne l'inclinaison de l'appareil jusqu'à 3° dans
chaque direction.
4 Structure de l'appareil
4.1 Aperçu général
1. Bouton de commande rayon laser
2. Fenêtre de sortie du laser rayon horizontal
3. Fenêtre de sortie du laser le rayon vertical
4. Bouton de déverrouillage embase
5. Nivelle sphérique
6. Vis de réglage pour réglage précis
7. Dispositif de blocage du mouvement
pendulaire
8. Vis de réglage embase
9. Fenêtre de sortie du laser du rayon d'aplomb
10. BSW 1/4“ raccord fileté
11. Logement des piles
12. Languette d'ouverture pour boîtier de la pile

MODE D'EMPLOI X-Liner 360 2 green 18
4 Structure de l'appareil FR
Blocage du balancier AUF/ZU
Position 1
1
12
Le blocage du balancier verrouillé.
Le nivellement automatique est hors
service.
Position 2
1
Le blocage du balancier est
déverrouillé.
Le nivellement automatique est en
marche.
Bouton de commande rayon laser
Ce bouton met le rayon laser en circuit et en marche / à
l'arrêt dans l'ordre correspondant :
1
Le blocage du balancier est déverrouillé :
Déverrouiller le blocage du balancier : Allumer l'appareil,
Mettre le rayon laser à l'horizontale
Appuyez 1x : 1. rayon laser vertical (V1)
Appuyez 2x : 2. Mettre le rayon laser à la verticale (V1)
Appuyez 3x : 3. Mettre le rayon laser à l'horizontale
et à la verticale (V1)
Pour éteindre l'appareil, verrouiller le blocage du
balancier.
1
Le blocage du balancier est verrouillé :
Appuyez 1x longtemps : Allumer l'appareil,
Mettre le rayon laser à l'horizontale
Appuyez 2x : 1. rayon laser vertical (V1)
Appuyez 3x : 2. Mettre le rayon laser à la verticale (V1)
Appuyez 4x : 3. Rayon laser horizontal et
vertical (360°/V1/V2)
Appuyez 5x : Éteindre l'appareil
1
Bouton PULS
Maintenir le bouton enfoncé pendant 3 secondes afin de
mettre le rayon laser en mode PULS pour pouvoir utiliser
le récepteur laser.
1
1

MODE D'EMPLOI X-Liner 360 2 green 19
4 Structure de l'appareil FR
Monter le X-Liner 360 2 green sur l'embase
Positionner le
X-Liner 360 2 green sur l'embase.
Veiller à ce que les languettes de
serrage soient bien positionnées
sur le
X-Liner 360 2 green.
Faire coulisser le
X-Liner 360 2 green en direction de
la touche de déverrouillage de
l'embase jusqu'à ce que le
X-Liner 360 2 green s'endliquette
sur l'embase.
Démonter le X-Liner 360 2 green de l'embase
Appuyez sur le bouton de
déverrouillage situé sur l'embase
vers le bas et maintenez-le enfoncé.
Ensuite, poussez le
X-Liner 360 2 green loin de la
touche de déverrouillage.
Poussez jusqu'à ce que les
languettes de serrage soient
détachées.
Retirez le
X-Liner 360 2 green de l'embase.
1 23
1 2 3

MODE D'EMPLOI X-Liner 360 2 green 20
5 Alimentation en énergie FR
Lors de la première mise en service du X-Liner 360 2 green, insérez les 4 piles fournies
comme indiqué dans le compartiment à piles.
Insertion/changement des piles
Pour fonctionner, le X-Liner 360 2 green a besoin
de 4 piles 1,5 V (AA).
• Soulever la languette de fermeture du capot du
boîtier de la pile et la rabattre.
• Insérez/changez les piles comme indiqué.
Attention à la polarité correcte !
• Refermer le couvercle du logement des piles et
appuyez jusqu'à ce que la languette de fermeture
s'encliquette.
Si les piles sont insuffisamment chargées,
les rayons laser commencent
à clignoter.
Si les piles sont trop faibles,
le laser s'éteint.
6 Fonctionnement
6.1 Mise en service de l'appareil
• Mettez l'appareil en place ou fixez-le selon l'utilisation prévue. Veillez à
ne pas dépasser la plage de nivellement automatique de ±3°.
• Si vous utilisez l'embase, procédez à un nivellement approximatif via
les pieds ajustables (3). Vous pouvez contrôler le réglage à l'aide de la
nivelle sphérique (5). Le X-Liner 360 2 green est correctement nivelé si
la bulle d'air se situe au milieu du cercle.
• Verrouillez le blocage du balancier pour une utilisation sans
nivellement automatique. Pour ce faire, poussez le commutateur en
position 1 et mettez l'appareil en circuit via l'actionnement du bouton
ON/OFF. Les lignes laser clignotent lentement (toutes les 4 secondes).
• Pour un fonctionnement avec nivellement automatique déverrouiller
le blocage du balancier. Pour ce faire, poussez le commutateur en
position 2 et mettez l'appareil en circuit via l'actionnement du
bouton ON/OFF. Le X-Liner 360 2 green est au-dehors de la plage de
nivellement automatique si les lignes laser clignotent rapidement.
Mettre le laser à sa plage de nivellement.
• La mise hors service s'effectue en verrouillant le blocage du balancier
et en mettant l'appareil hors circuit via l'actionnement du bouton
ON/OFF (appuyez 3 secondes).
Alignement de la
niveau sphérique
faux
correct
12
