Nedo X-Liner 2 User manual

062137 01.08.2018
DE Bedienungsanleitung
EN Operating Instructions
FR Mode d’emploi
NL Gebruiksaanwijzing
IT Istruzioni d'uso
ES Manual de instrucciones
PL Instrukcja obsługi
CZ Návod k použití
DK Brugsvejledning
SE Bruksanvisning
NEDO
GmbH & Co. KG
Hochgerichtstraße 39-43
D-72280 Dornstetten
Tel.: [phone]
Fax: [phone]
www.nedo.com [email protected]
www.rusgeocom.ru

Bedienungsanleitung X-Liner 2 2

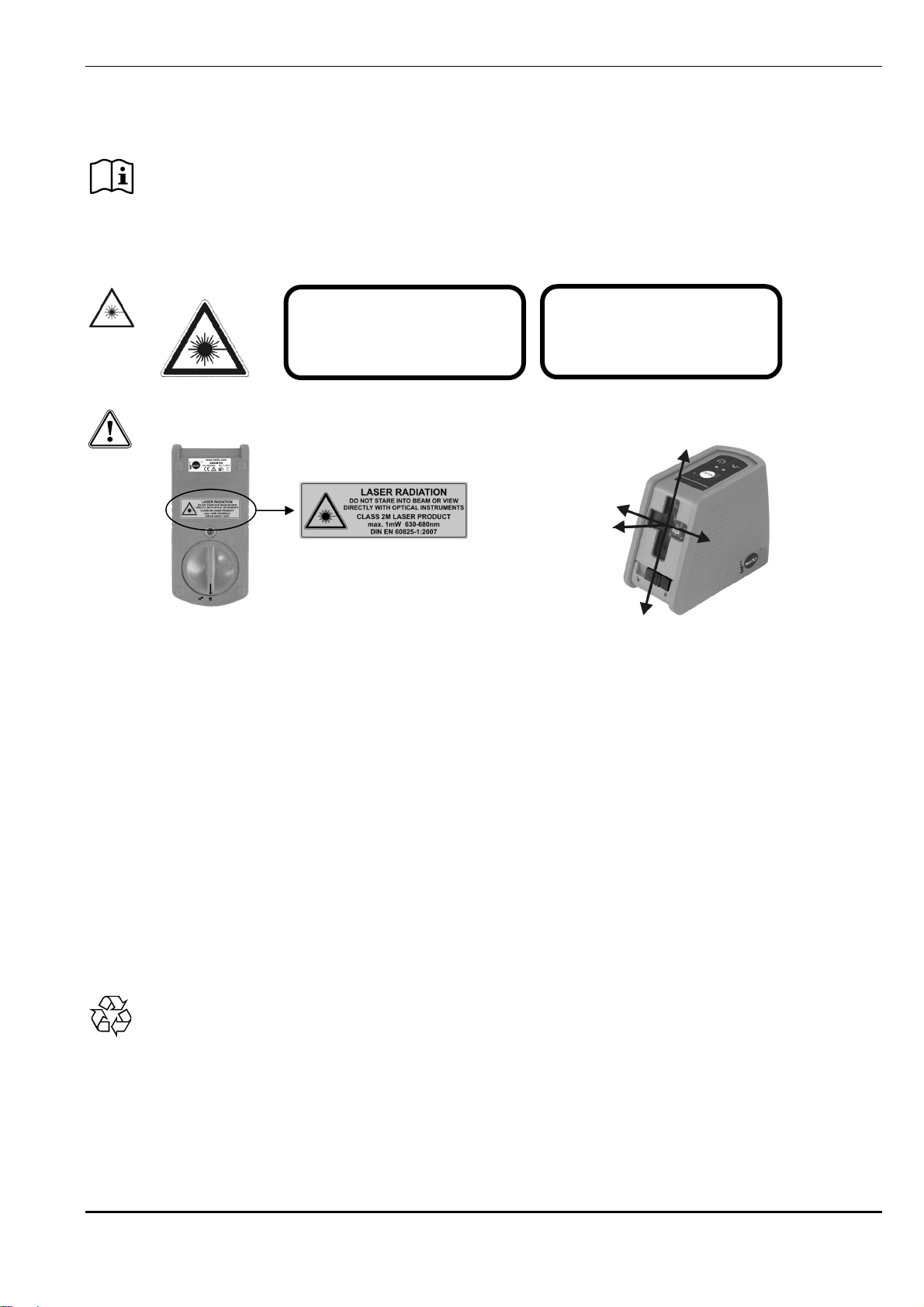

1 Allgemeine Hinweise DE
1.1 Zu Ihrer Sicherheit
Dokumentation
Bitte machen Sie sich mit dieser Bedienungsanleitung und den darin enthaltenen
Sicherheitshinweisen und Informationen vor der Arbeit mit dem X-Liner 2 vertraut.
Diese beruhen auf den aktuellen Normen DIN EN 60825-1:2007 und IEC/TR 60825-14:2004.
Die Beachtung dieser Angaben gewährleistet ein sicheres Arbeiten.
Laserstrahlung
Der X-Liner 2 entspricht der DIN EN 60825-1:2007 (VDE 087 Teil 1).
Warnschilder
Warnschilder am Gerät dürfen
nicht entfernt werden.
Laseraustrittsöffnungen
1.2 Bestimmungsgemäßer Gebrauch
Anwendung
Der X-Liner 2 ist geeignet zum Anreißen von Höhen, zum Fluchten, zum Loten, zum
Nivellieren und zum Ausführen ähnlicher Arbeiten. Das Gerät ist für den Einsatz im
Innenbereich konzipiert.
Reparatur
Reparaturen immer von NEDO oder einem autorisierten Kundendienst ausführen lassen.
Öffnen Sie das Gerät niemals selbst, andernfalls erlischt die Gewährleistung.
Sorgfältige Handhabung
Der X-Liner 2 ist ein empfindliches und hochgenaues Instrument und sollte daher mit
entsprechender Sorgfalt behandelt werden.
1.3 Umwelt
Entsorgung
Zur Entsorgung muss das Gerät gemäß der geltenden Bestimmungen dem Werkstoffrecycling
zugeführt werden.
Batterien/Akku
Batterien/Akkus sind Sondermüll und dürfen nicht in den Hausmüll gelangen. Sie müssen
entsprechend der jeweils gültigen Länderrichtlinien fachgerecht entsorgt werden.
DIN EN 60825-1:2007
P 1mW
: 630-680 nm
LASER STRAHLUNG
NICHT IN DEN STRAHL BLICKEN
ODER DIREKT MIT OPTISCHEN
GERÄTEN BETRACHTEN
LASER KLASSE 2M
2M
www.rusgeocom.ru

Bedienungsanleitung X-Liner 2 3

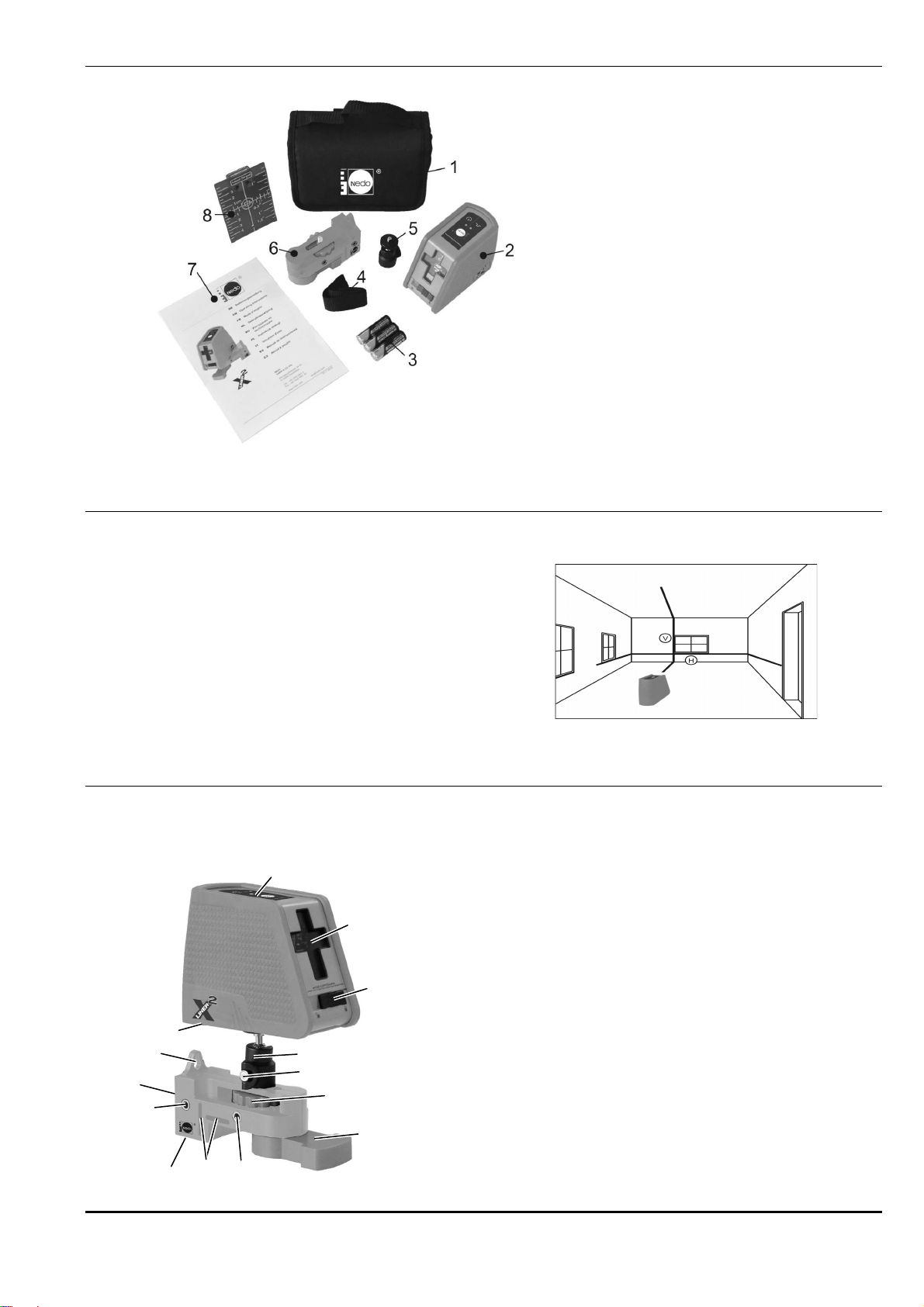

2 Lieferumfang DE
1. Transporttasche
2. X-Liner 2
3. Batterien
4. Spanngurt
5. Kugelgelenkadapter
6. Multifunktionshalterung
7. Bedienungsanleitung
8. Laser-Zieltafel
3 Technische Merkmale
3.1 Funktionsprinzip
Der X-Liner 2 projiziert eine horizontale (H)
und eine vertikale (V) Laserlinie die sich vor
dem Gerät kreuzen.
Der X-Liner 2 ist mit einem Pendel zur
Selbstnivellierung ausgestattet und gleicht
Schräglagen des Gerätes bis zu 4° in jede
Richtung aus.
4 Geräteaufbau
4.1 Übersicht
1. Bedienfeld
2. Laseraustrittsfenster Horizontal- und
Vertikalstrahl
3. Pendelsicherung
4. Gelenkfuß mit Befestigungsschraube BSW 1/4"
5. Klemmschraube für Gelenkfuß
6. Klemmschraube mit BSW 1/4" Gewinde
7. Ausstellfuß mit Gewindeanschluss BSW 1/4"
und BSW 5/8" Gewinde auf der Unterseite
8. Messinghülsen für Schraubbefestigung
9. Schlitze für Gurtbefestigung
10. Magnete, für Befestigung an Stahlbauteilen
11. „Birne“ zur Befestigung an einem Nagel
12. Batteriefach
1
2
3
4
5
6
7
8
9
10
(8)
11
12
10
www.rusgeocom.ru

Bedienungsanleitung X-Liner 2 4
4 Geräteaufbau DE
Geräteschalter EIN/AUS und Pendelsicherung
Stellung 1
1
Die Pendelsicherung ist verriegelt.
Die Selbstnivellierung ist außer Betrieb
und die LED (4) auf dem Tastaturfeld
leuchtet bei eingeschaltetem Laserstrahl
rot.
Stellung 2
1
Die Pendelsicherung ist entriegelt.
Die Selbstnivellierung ist in Betrieb und
die LED (4) auf dem Tastaturfeld leuchtet
bei eingeschaltetem Laserstrahl grün.
ON/OFF bzw. Auswahltaste und LED-Anzeige
1
PULS-Taste
Schaltet den Laserstrahl, für die Verwendung
eines Laserempfängers, in den PULS-Modus.
2
LED-Anzeige über PULS-Taste
„AUS“: Puls-Modus ist ausgeschaltet.
„BLAU“: Puls-Modus ist eingschaltet.
3
ON/OFF Taste
Schaltet den Laserstrahl ein und in
entsprechender Reihenfolge ein/aus:
1x drücken: Gerät einschalten,
Laserstrahl horizontal (H)
2x drücken: Laserstrahl vertikal (V)
3x drücken: Laserstrahl horizontal (H)
und vertikal (V)
Um das Gerät wieder auszuschalten die
ON/OFF-Taste länger als 3 sec. drücken.
4
LED-Anzeige über ON/OFF-Taste
„ROT“ : Geräteschalter in Stellung 1.
„GRÜN“: Geräteschalter in Stellung 2.
Wenn die Batterien nur noch schwach geladen
sind, beginnt die LED-Anzeige (4) über der
ON/OFF-Taste (3) zu blinken. Wenn die Batterien
zu schwach sind schaltet der Laser ab.
1
2
3
4
1
www.rusgeocom.ru

Bedienungsanleitung X-Liner 2 5
5 Energieversorgung DE
Bei Erstinbetriebnahme des X-Liner 2 sind die im Lieferumfang enthaltenen Batterien
(3 Stück), wie im Batteriefach dargestellt, einzusetzen.

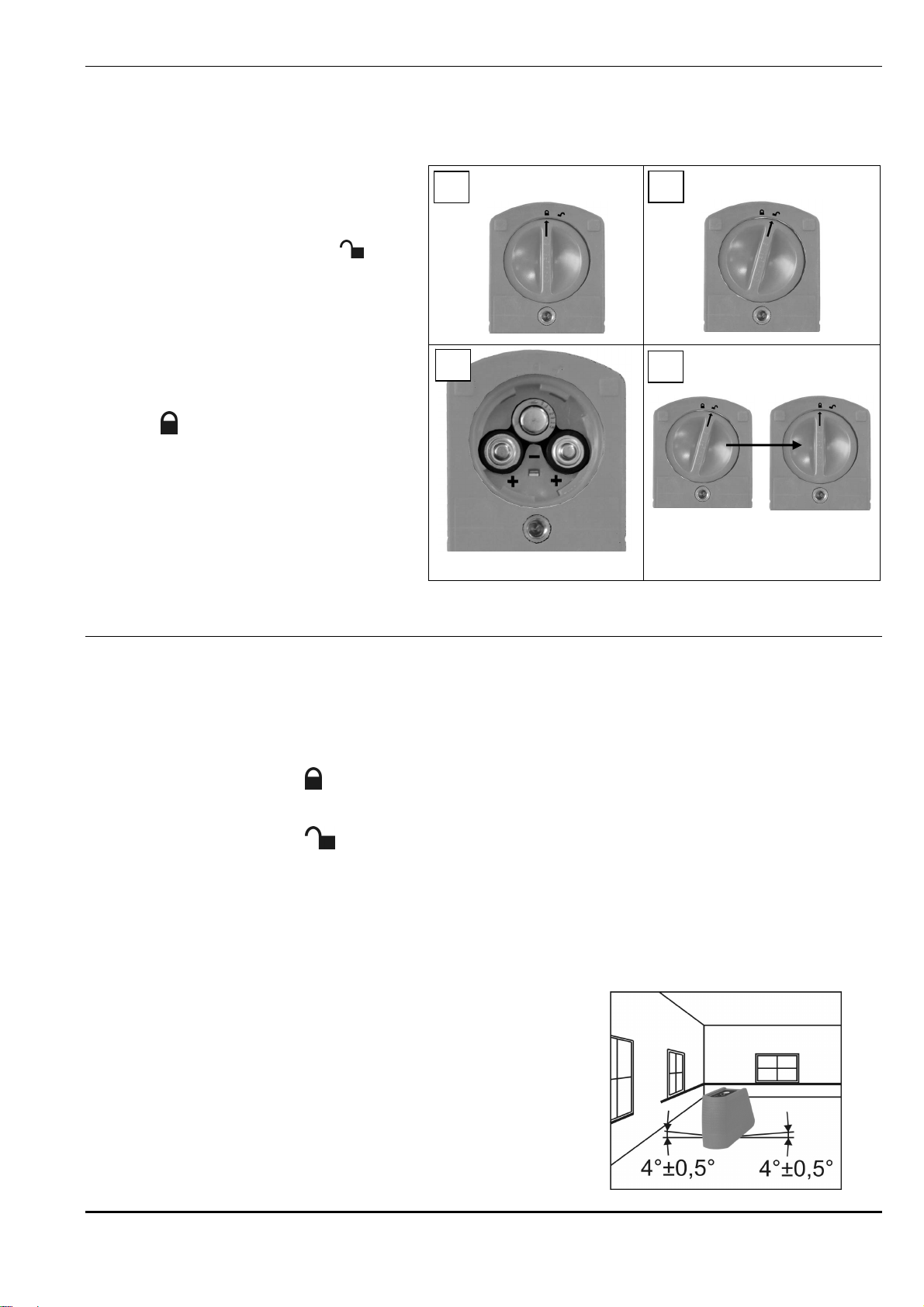

Batterien einsetzen/tauschen
Der X-Liner 2 benötigt zum Betrieb
3 Batterien 1,5 V (AA).
• Batteriefachabdeckung in
Pfeilrichtung drehen.
• Batteriefachabdeckung
abnehmen.
• Batterien gemäß Vorgabe
einsetzen/tauschen. Auf richtige
Polung achten!
• Batteriefachabdeckung wieder
aufsetzen und nach unten
drücken.
• Batteriefachabdeckung in
Richtung drehen.
Wenn die Batterien nur noch
schwach geladen sind, beginnt
die LED-Anzeige (4, Abb. S4) zu
blinken. Wenn die Batterien zu
schwach sind schaltet der Laser ab.
6 Betrieb
6.1 Gerät in Betrieb nehmen
Gerät entsprechend der Anwendung aufstellen oder befestigen. Darauf achten, dass der
Nivellierbereich von ±4° nicht überschritten wird.
Für Betrieb ohne Selbstnivellierung die Pendelsicherung verriegeln. Dazu den
Geräteschalter in Stellung 1 schieben und das Gerät mit der ON/OFF-Taste einschalten.
Für Betrieb mit Selbstnivellierung die Pendelsicherung entriegeln. Dazu den Geräteschalter
in Stellung 2 schieben und das Gerät mit der ON/OFF-Taste einschalten. Blinken in
dieser Stellung die Laserlinien, ist der X-Liner 2 außerhalb des Selbstnivellierbereiches.
Bei der Außerbetriebnahme die Pendelsicherung verriegeln und das Gerät anhand der
ON/OFF-Taste (3 sec. drücken) ausschalten.
6.2 Selbstnivellierung
Der X-Liner 2 besitzt eine Selbstnivellierung. Bei einer
Schräglage des Gerätes von bis zu 4° in jede Richtung
sind die Laserstrahlen lot- und waagrecht.
Wird der Bereich von 4° überschritten, blinkt die
projizierte Laserlinie.
12
34
www.rusgeocom.ru

Bedienungsanleitung X-Liner 2 6

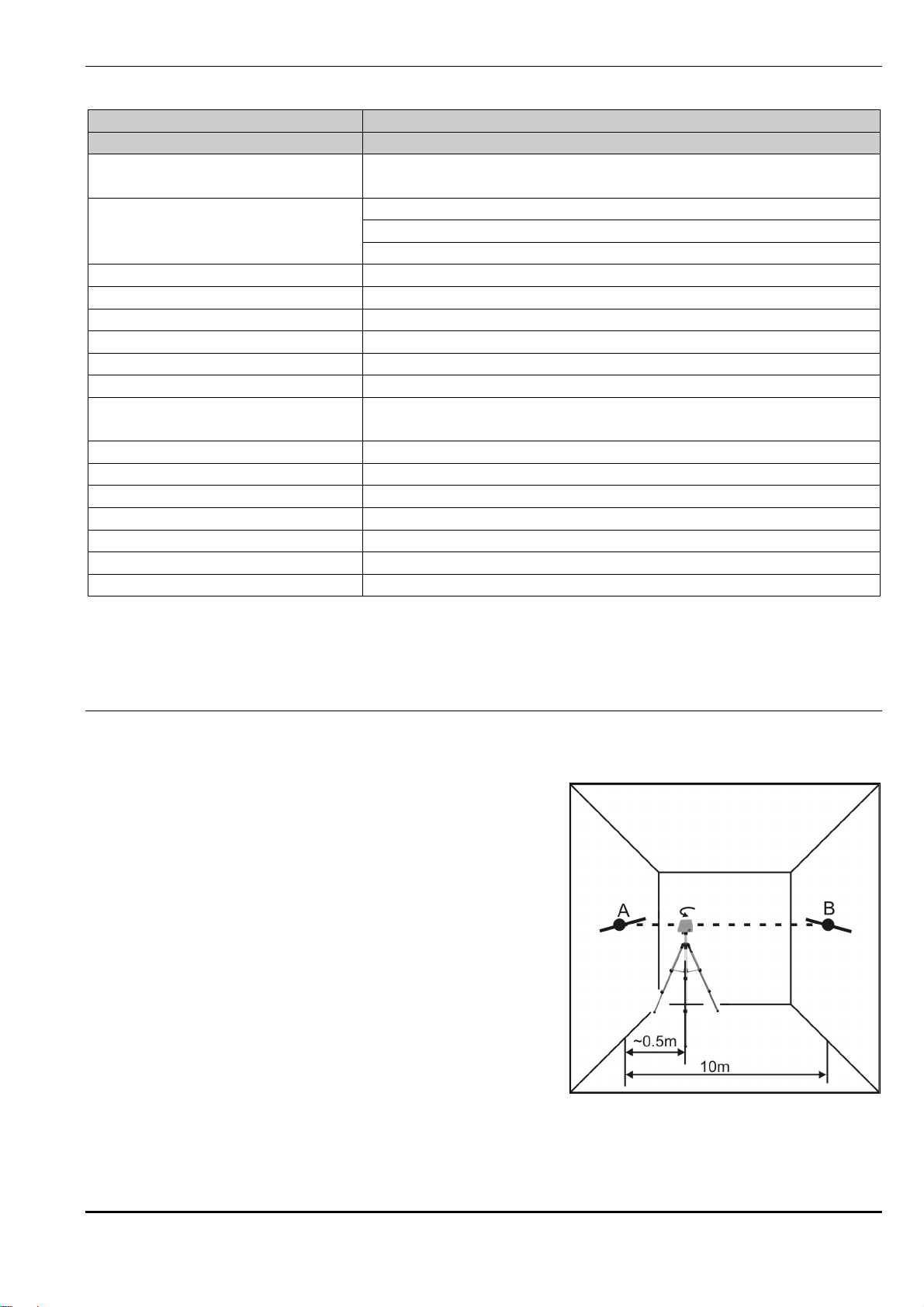

7 Technische Daten DE
Typ X-Liner 2
Bestell-Nr. 460 870
Laserkonfiguration 2 Linien: 1 horizontal, 1 vertikal, zusammen 1 Kreuz (H/V)
Nivelliergenauigkeit: ±0,3 mm/m
Horizontalstrahl: ±0,3 mm/m
Genauigkeit
Vertikalstrahl: ±0,3 mm/m
Dämpfung Magnetisch
Gewinde BSW 1/4" und BSW 5/8" am Universalfuß
Arbeitsbereich 15m ohne Empfänger
30m mit Empfänger ACCEPTOR line
Wellenlänge 635 nm
Laserklasse 2M
Leistung < 1 mW
Selbstnivellierbereich ±4°
IP-Schutzklasse IP54
Stromversorgung Batterien: 3 x 1,5 V (AA)
Batterielaufzeit ca. 20 h
Arbeitstemperatur –10 °C bis +50 °C
Lagertemperatur –20 °C bis +70 °C
Abmessungen L 128 mm / B 58 mm / H 97 mm
Gewicht 0,47 kg
Technische Änderungen vorbehalten.
8 Prüfung der Gerätegenauigkeit
Die Genauigkeit des Laserstrahls sollte regelmäßig überprüft werden. Hierzu ist eine freie
Messstrecke von 10 m erforderlich. Die Überprüfung erfolgt in zwei Prüfschritten.
Prüfschritt 1
• Positionieren Sie den X-Liner 2 wie nebenstehend
abgebildet.
• Schalten Sie am X-Liner 2 den Horizontalstrahl ein.
• Markieren Sie den Punkt Aauf der Laserlinie.
• Drehen Sie den X-Liner 2 um 180° und markieren
den Punkt Bauf der Laserlinie.
www.rusgeocom.ru

Bedienungsanleitung X-Liner 2 7
8 Prüfung der Gerätegenauigkeit DE

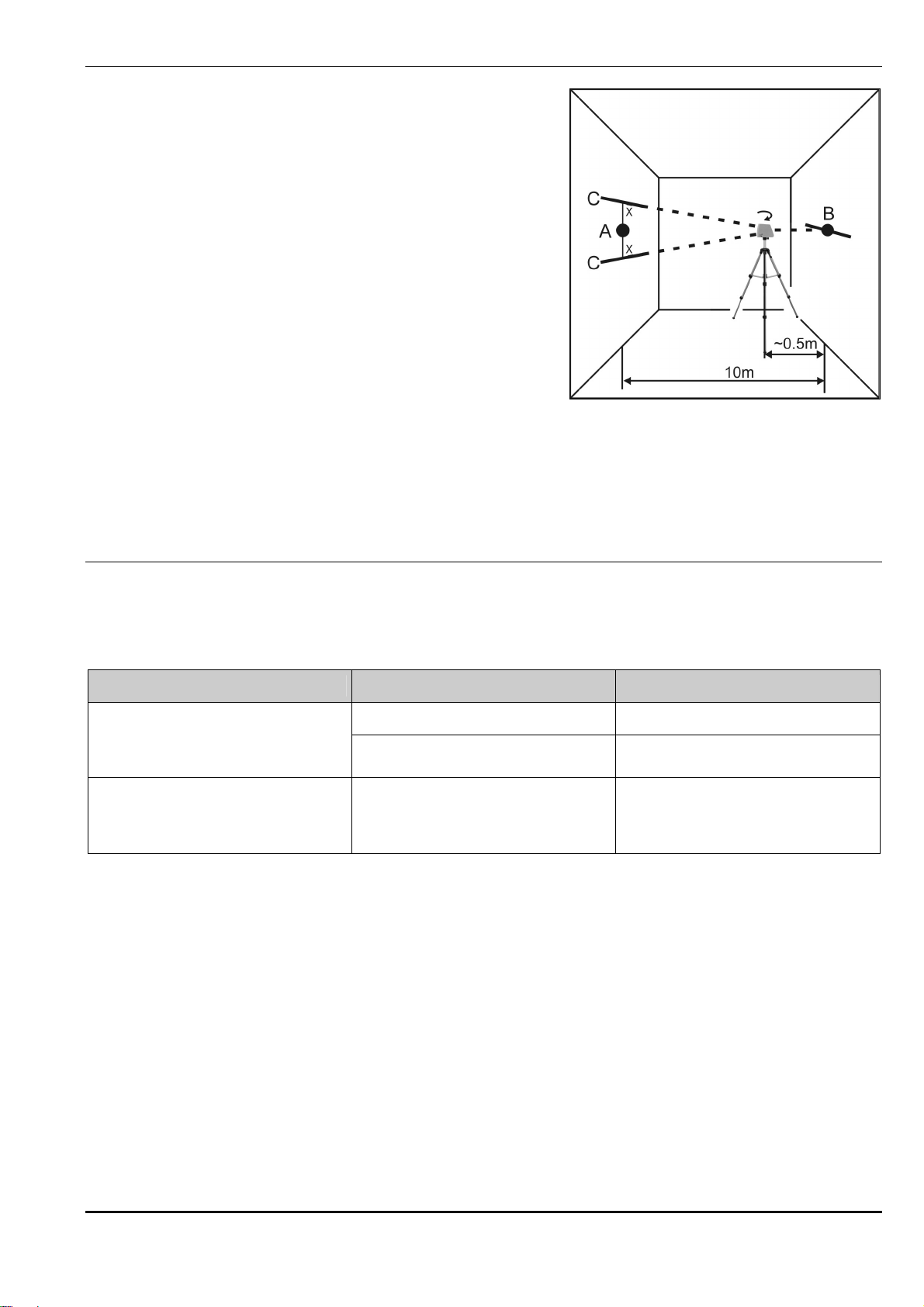

Prüfschritt 2
• Positionieren Sie den X-Liner 2 gegenüber wie
nebenstehend abgebildet.
• Richten Sie den X-Liner 2 auf die Markierung Baus.
• Drehen Sie den X-Liner 2 um 180°.
• Messen Sie den lotrechten Abstand Hzwischen der
Markierung Aund der Laserlinie C*.
• Ist der gemessene Abstand Hzwischen Markierung
Aund der Laserlinie C* < 6 mm, befindet sich der
X-Liner 2 im Toleranzbereich.
*Die Laserlinie Ckann sowohl über als auch unter der
Markierung Aliegen.
Hinweis: Liegt der lotrecht gemessene Abstand Hzwischen Markierung Aund der Laserlinie C
außerhalb des Toleranzbereichs, muss der X-Liner 2 von einem autorisierten Kundendienst
oder von NEDO überprüft werden.
9 Fehlerbehebung
Hinweis:
Lassen sich die Fehler mit den aufgeführten Abhilfemaßnahmen nicht beheben, muss der
X-Liner 2 von einem autorisierten Kundendienst oder von NEDO überprüft werden.
Fehler Ursache Abhilfe
Keine Stromversorgung Batterien einsetzenNach Betätigen des
Geräteschalters wird keine
horizontale Laserlinie
projiziert.
Stromversorgung nicht
ausreichend Batterien tauschen
Nach Betätigen des
Geräteschalters in Stellung 1
blinkt die Laserlinie.
Gerät außerhalb des
Selbstnivellierbereichs.
Den X-Liner 2 innerhalb des
Selbstnivellierbereichs von
±4° neu ausrichten.
www.rusgeocom.ru

Operating Instructions X-Liner 2 8

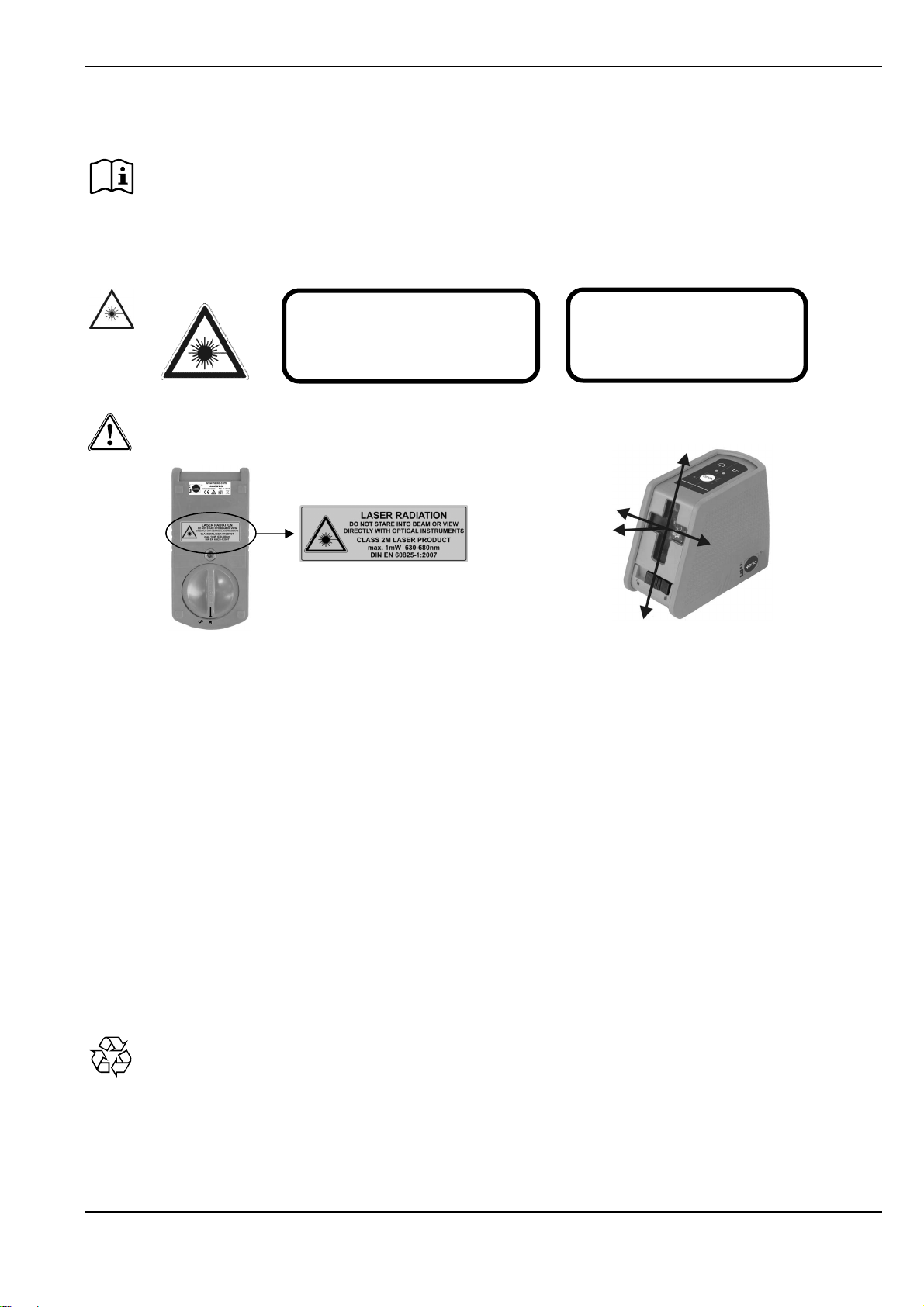

1 General Information EN
1.1 For your safety
Documentation
Please familiarise yourself with these operating instructions and the safety information provided
before you start to work with the X-Liner 2.
The safety information is based on the current standards EN 60825-1:2007 and IEC/TR 60825-
14:2004. Observing these instructions and information ensures safe working.
Laser radiation
The X-Liner 2 conforms to EN 60825-1:2007 (VDE 087 Part 1).
Warning signs
Never remove the warning signs on the unit.
Laser exit openings
1.2 Proper use
Use
The X-Liner 2 is suitable for marking heights, for aligning, plumbing, levelling and for carrying
out similar work. The unit is designed for indoor use.
Repair
Repairs may only be carried out by NEDO or an authorised customer service agent. Never open
the unit, doing so cancels the warranty.
Careful handling
The X-Liner 2 is a sensitive, high-precision instrument and should therefore be handled with
appropriate care.
1.3 Environment
Disposal
Dispose of the unit in accordance with the applicable materials recycling regulations.
Batteries/rechargeable batteries
Batteries/rechargeable batteries are hazardous waste and may not be put into domestic waste.
They must be properly disposed of according to the respective national guidelines.
EN 60825-1:2007
P 1mW
: 630-680 nm
LASER RADIATION
NEVER LOOK INTO THE BEAM
OR VIEW IT DIRECTLY WITH
OPTICAL EQUIPMENT
LASER CLASS 2M
2M
www.rusgeocom.ru

Operating Instructions X-Liner 2 9
2 Scope of Supply EN
1. Transport bag
2. X-Liner 2
3. Batteries
4. Strap
5. Ball-and-socket joint adapter
6. Multifunctional mounting
7. Operating Instructions
8. Laser target board
3 Technical Features
3.1 How it works
The X-Liner 2 projects a horizontal (H) and a
vertical (V) laser line, which cross in front of the
unit.
The X-Liner 2 is equipped with a pendulum for
self-levelling and levels out tilted positioning of
the unit by up to 4° in each direction.
4 Structure of the Instrument
4.1 Overview
1. Control panel
2. Laser exit window - horizontal and vertical
beam
3. Pendulum locking device
4. Articulated base with fixing screw BSW 1/4"
5. Clamping screw for articulated base
6. Clamping screw with BSW 1/4" thread
7. Swing-out foot with threaded connection BSW
1/4" and BSW 5/8" thread on the underside
8. Brass sleeves for screw fixing
9. Slits for belt fastening
10.Magnets, for fixing to steel elements
11.Pear-shaped eyelet for fixing to a nail
12.Battery compartment
1
2
3
4
5
6
7
8
9
10
(8)
11
12
10
www.rusgeocom.ru

Operating Instructions X-Liner 2 10
4 Structure of the Instrument EN
Unit ON/OFF switch and pendulum locking device
Position 1
1
The pendulum locking device is locked.
The self-levelling is disabled and the LED
(4) on the keypad lights up red if the laser
beam is switched on.
Position 2
1
The pendulum locking device is unlocked.
The self-levelling is enabled and the LED
(4) on the keypad lights up green if the
laser beam is switched on.
ON/OFF or rather selection button and LED
display
1
PULS button
Switches the laser to PULS mode for use of a
laser receiver.
2
LED display above PULS button
"OFF": Pulse mode is switched off.
"BLUE": Pulse mode is switched on.
3
ON/OFF button
Switches the laser beam on and on/off in the
relevant order:
Press 1x: Switch on unit,
Horizontal laser beam (H)
Press 2x: Vertical laser beam (V)
Press 3x: Horizontal (H) and vertical (V) laser
beam
To switch the unit back off again, press the
ON/OFF button for longer than 3 secs.
4
LED display above ON/OFF button
"RED" : Unit switch in position 1.
"GREEN": Unit switch in position 2.
If the battery charge is weak the LED display (4)
above the ON/OFF button (3) begins to flash. If
the batteries are too weak the laser switches off.
1
2
3
4
1
www.rusgeocom.ru

Operating Instructions X-Liner 2 11
5 Power Supply EN
When starting up the X-Liner 2 for the first time, install the three batteries supplied, as shown in
the battery compartment.
Insert /replace batteries
The X-Liner 2 requires 3 batteries, 1.5
V (AA).
• Turn the battery compartment cover
in the direction of the arrow .
• Remove the battery compartment
cover.
• Insert/replace batteries as specified.
Ensure pole direction is correct!
• Attach the battery compartment
cover and press downward.
• Turn the battery compartment cover
in the direction.
If the battery charge is weak, the LED
display (4, Fig. p10) begins to flash. If
the batteries are too weak the laser
switches off.
6 Operation
6.1 Starting up the unit
Set up or fix the unit according to the intended use. Ensure the levelling range of ±4° is not
exceeded.
Lock the pendulum locking device for use without self-levelling. To do this, push the unit
switch into position 1 and use the ON/OFF button to switch on the unit.
Release the pendulum locking device for use with self-levelling. To do this, push the unit
switch into position 2 and switch on the unit with the ON/OFF button. If the laser lines
flash in this position the X-Liner 2 is outside the self-levelling range.
If you have finished working with the unit, lock the pendulum locking device and use the
ON/OFF button (press for 3 secs.) to switch off the unit.
6.2 Self-levelling
The X-Liner 2 has a self-levelling feature. If the unit is
placed in a slanted position of up to 4° in any direction,
the laser beams are plumb and horizontal.
If the 4° range is exceeded, the projected laser line
flashes.
12
34
www.rusgeocom.ru

Operating Instructions X-Liner 2 12
7 Technical Data EN
Type X-Liner 2
Ref.-No. 460 870
Laser configuration 2 lines: 1 horizontal, 1 vertical, together 1 cross (H/V)
Levelling accuracy: ±0.3 mm/m
Horizontal beam: ±0.3 mm/m
Accuracy
Vertical beam: ±0.3 mm/m
Damping Magnetic
Thread BSW 1/4" and BSW 5/8" on the multi-functional base
Working range 30m
Wavelength 635 nm
Laser class 2M
Output < 1 mW
Self-levelling range ±4°
IP protection class IP54
Power supply Batteries: 3 x 1.5 V (AA)
Battery life approx 20 h
Operating temperature -10 °C bis +50 °C
Storage temperature -20 °C to +70 °C
Dimensions L 128 mm / W 58 mm / H 97 mm
Weight 0.47 kg
We reserve the right to make technical changes.
8 Checking the Unit's Accuracy
The accuracy of the laser beam should be checked regularly. This requires a free measuring
length of 10 m. The check is carried out in two steps.
Step 1
• Position the X-Liner 2 as shown in the figure to the
right.
• Switch on the horizontal beam at the X-Liner 2.
• Mark point Aon the laser line.
• Rotate the X-Liner 2 through 180° and mark point B
on the laser line.
www.rusgeocom.ru

Operating Instructions X-Liner 2 13
8 Checking the Unit's Accuracy EN
Step 2
• Position the X-Liner 2 opposite as shown in the
figure to the right.
• Align the X-Liner 2 with marking B.
• Rotate the X-Liner 2 through 180°.
• Measure the plumb distance Hbetween marking A
and laser line C*.
• If the measured distance Hbetween marking Aand
laser line C* < 6 mm, the X-Liner 2 is within the
tolerance range.
*The laser line Ccan be both above or under marking
A.
Note: If the plumb distance Hmeasured between marking Aand laser line Cis outside the
tolerance range, the X-Liner 2 must be checked by an authorised customer service or by
NEDO.
9 Troubleshooting
Note:
If the errors cannot be rectified using one of the listed remedies, the X-Liner 2 must be
examined by an authorised customer service agent or by NEDO.
Error Cause Remedy
No power supply Insert batteriesNo horizontal laser line is
projected after pressing the
unit switch. Inadequate power supply Replace batteries
The laser line flashes after
pressing the unit switch in
position 1.
Unit outside the self-levelling
range.
Realign the X-Liner 2 within
the self-levelling range of ±4°.
www.rusgeocom.ru

Mode d'emploi X-Liner 2 14
1 Observations d'ordre général FR
1.1 Pour votre sécurité
Documentation
Veuillez lire ce mode d'emploi attentivement et prendre connaissances des consignes de
sécurité et informations avant de commencer à travailler avec le X-Liner 2.
Elles reposent sur les normes actuelles DIN EN 60825-1:2007 et IEC/TR 60825-14:2004.
L'observation de ces indications vous permettra de travailler en toute sécurité.
Rayonnement laser
Le X-Liner 2 est conforme à la norme DIN EN 60825-1:2007 (VDE 087, section 1).
Plaquettes d'avertissement
Il est interdit d'enlever les plaquettes
d'avertissement appliquées sur l'appareil.
Ouvertures de sortie du laser
1.2 Usage conventionnel
Utilisation
Le X-Liner 2 est idéal pour marquer des hauteurs, aligner, prendre l'aplomb, niveler et pour
réaliser des travaux similaires. Il est conçu pour une utilisation en intérieur.
Réparation
Les réparations demeurent réservées au domaine de compétence de NEDO ou d'un atelier de
service après-vente agréé. N'ouvrez jamais l'appareil vous-même sous peine d'annulation
immédiate de la garantie.
Maniement minutieux
Le X-Liner 2 est un instrument sensible et d'une extrême précision qu'il est requis de manipuler
avec tout le soin nécessaire.
1.3 Environnement
Élimination
Éliminez l'appareil usagé via le recyclage des matériaux conformément aux prescriptions en
vigueur.
Piles/accus
Les piles/accus sont des déchets spéciaux à collecter séparément qu'il est interdit de jeter avec
les ordures ménagères. Éliminez-les aux termes des prescriptions en vigueur dans le pays
respectif.
DIN EN 60825-1:2007
P 1 mW
: 630-680 nm
RAYONNEMENT LASER
NE FIXEZ PAS LE RAYON ET NE LE
REGARDEZ JAMAIS DIRECTEMENT
AVEC DES INSTRUMENTS OPTIQUES
CLASSE DE LASER 2M
2M
www.rusgeocom.ru

Mode d'emploi X-Liner 2 15
2 Fournitures FR
1. Sac de transport
2. X-Liner 2
3. Piles
4. Sangle de serrage
5. Adaptateur à rotule
6. Support multifonction
7. Mode d'emploi
8. Voyant laser
3 Attributs techniques
3.1 Principe de fonctionnement
Le X-Liner 2 projette une ligne laser
horizontale (H) et une ligne verticale (V) qui se
croisent devant l'appareil.
Le X-Liner 2 est doté d'un balancier pendulaire
de nivellement automatique qui aligne
l'inclinaison de l'appareil jusqu'à 4° dans
chaque direction.
4 Structure de l'appareil
4.1 Aperçu
1. Panneau de commande
2. Fenêtres de sortie des rayons laser (horizontal
et vertical)
3. Blocage du balancier
4. Embase articulée avec vis de fixation BSW 1/4"
5. Vis de serrage pour l'embase articulée
6. Vis de serrage avec filetage BSW 1/4"
7. Embase orientable avec raccord fileté BSW
1/4" et filetage BSW 5/8" sur le dessous
8. Douilles de laiton pour fixation à vis
9. Fentes pour fixation à la ceinture
10.Aimants pour fixation à des éléments
métalliques
11.« Anneau » de fixation à un clou
12.Logement des piles
1
2
3
4
5
6
7
8
9
10
(8)
11
12
10
www.rusgeocom.ru

Mode d'emploi X-Liner 2 16
4 Structure de l'appareil FR
Commutateur MARCHE/ARRÊT et blocage du
balancier
Position 1
1
Le blocage du balancier est verrouillé.
Le nivellement automatique est hors
service et la DEL (4) du clavier brille n
rouge si le rayon laser est en circuit.
Position 2
1
Le blocage du balancier est déverrouillé.
Le nivellement automatique est en service
et la DEL (4) du clavier brille en vert si le
rayon laser est en circuit.
Bouton de sélection ON/OFF et DEL d'affichage
1
Bouton PULS
Ce bouton met le rayon laser en circuit pour
l'utilisation d'un récepteur laser en mode de
pulsation 'PULS'.
2
DEL d'affichage au-dessus du bouton PULS
« ARRÊT » : le mode PULS est hors circuit.
« BLEU » : le mode PULS est en circuit.
3
Bouton ON/OFF (MARCHE/ARRÊT)
Ce bouton met le rayon laser en circuit et en
marche / à l'arrêt dans l'ordre correspondant :
Appuyez 1x : mise en circuit de l'appareil,
rayon laser horizontal (H)
Appuyez 2x : rayon laser vertical (V)
Appuyez 3x : rayon laser horizontal (H) et vertical
(V)
Appuyez plus de 3 secondes sans interruption sur
le bouton ON/OFF pour mettre l'appareil hors
circuit.
4
DEL d'affichage au-dessus du bouton ON/OFF
« ROUGE » : le commutateur est en position 1.
« VERT » : le commutateur est en position 2.
La DEL (4) au-dessus du bouton ON/OFF (3)
commence à clignoter en cas de faible charge des
piles. Le laser s'éteint si la puissance des piles est
trop faible.
1
2
3
4
1
www.rusgeocom.ru

Mode d'emploi X-Liner 2 17
5 Alimentation en énergie FR
Lors de la première mise en service du X-Liner 2, insérez les 3 piles fournies comme indiqué
dans le logement.
Insertion/changement des piles
Le X-Liner 2 fonctionne avec 3 piles 1,5 V
(AA).
• Tournez le capot du compartiment à
piles dans le sens de la flèche.
• Retirez le capot du compartiment à piles.
• Insérez/changez les piles comme
indiqué. Attention à la polarité correcte !
• Remettez le capot du compartiment à
piles en place et fermez-le en appuyant
dessus.
• Tournez le capot du compartiment à
piles dans le sens.
La DEL (4, Fig. S16) commence à clignoter
en cas de faible charge des piles. Le laser
s'éteint si la puissance des piles est trop
faible.
6 Fonctionnement
6.1 Mise en service de l'appareil
Mettez l'appareil en place ou fixez-le selon l'utilisation prévue. Veillez à ne pas dépasser la
plage de nivellement automatique de ±4°.
Déverrouillez le blocage du balancier pour un fonctionnement sans nivellement
automatique. Pour ce faire, poussez le commutateur en position 1 et mettez l'appareil
en circuit via l'actionnement du bouton ON/OFF.
Déverrouillez le blocage du balancier pour un fonctionnement avec nivellement automatique.
Pour ce faire, poussez le commutateur en position 2 et mettez l'appareil en circuit via
l'actionnement du bouton ON/OFF. Le X-Liner 2 est au-dehors de la plage de nivellement
automatique si les lignes du laser clignotent dans cette position.
La mise hors service s'effectue en verrouillant le blocage du balancier et en mettant l'appareil
hors circuit via l'actionnement du bouton ON/OFF (appuyez 3 secondes).
6.2 Nivellement automatique
Le X-Liner 2 est doté d'un nivellement automatique. Les
rayons laser sont verticaux et horizontaux si l'inclinaison
de l'appareil est égale ou inférieure à 4° dans chaque
direction.
La ligne laser clignote en cas de dépassement de la
plage de 4°.
12
34
www.rusgeocom.ru

Mode d'emploi X-Liner 2 18
7 Caractéristiques techniques FR
Type X-Liner 2
Réf. 460 870
Configuration du laser 2 lignes : 1 horizontale, 1 verticale, formant 1 croix ensemble
(H/V)
Précision de nivellement : ±0,3 mm/m
Rayon horizontal : ±0,3 mm/m
Précision
Rayon vertical : ±0,3 mm/m
Frein du pendule Magnétique
Filetage BSW 1/4" et BSW 5/8" à l'embase multifonctions
Plage de travail 30 m
Longueur d'onde 635 nm
Classe 2M
Puissance < 1 mW
Plage de nivellement
automatique
±4°
Catégorie de protection IP IP54
Alimentation Piles : 3 x 1,5 V (AA)
Autonomie env. 20 h
Température de service –10 °C à +50 °C
Température de stockage -20 °C à +70 °C
Dimensions L 128 mm / l 58 mm / H 97 mm
Poids 0,47 kg
Sous réserve de modifications techniques.
8 Vérification de la précision
Il est conseillé de vérifier régulièrement la précision du rayon laser. Cela exige une distance de
mesure dégagée de 10 m. La vérification s'effectue en deux étapes.
Étape 1
• Positionnez le X-Liner 2 comme illustré ci-contre.
• Mettez le rayon horizontal du X-Liner 2 en service.
• Marquez le point Asur la ligne laser.
• Tournez le X-Liner 2 de 180° et marquez le point B
sur la ligne laser.
www.rusgeocom.ru

Mode d'emploi X-Liner 2 19
8 Vérification de la précision FR
Étape 2
• Positionnez le X-Liner 2 comme illustré ci-contre.
• Dirigez le X-Liner 2 sur le repère B.
• Pivotez le X-Liner 2 de 180°.
• Mesurez la distance perpendiculaire Hentre le
repère Aet la ligne laser C*.
• Le X-Liner 2 est dans la plage de tolérance si la
distance mesurée Hentre le repère Aet la ligne laser
C* est inférieure à 6 mm.
*La ligne laser Cpeut se situer au-dessus comme au-
dessous du repère A.
Observation : Si la distance perpendiculaire Hmesurée entre le repère Aet la ligne laser C
n'est pas dans la plage de tolérance, il convient de faire vérifier le X-Liner 2 par un atelier de
service après-vente agréé ou par NEDO.
9 Dépannages
Observation :
Si vous ne réussissez pas à remédier aux erreurs via les mesures suivantes, il convient de faire
vérifier le X-Liner 2 par un atelier de service après-vente agréé ou par NEDO.
Erreur Cause Remède
L'alimentation fait défaut Insérez des pilesAucune ligne laser horizontale
n'est projetée en appuyant sur
le commutateur de l'appareil. L'alimentation est insuffisante Changez les piles
La ligne laser clignote en
appuyant sur le commutateur
de l'appareil en position 1.
L'appareil n'est pas dans la
plage de nivellement
automatique.
Réalignez le X-Liner 2 dans la
plage de nivellement
automatique de ±4°.
www.rusgeocom.ru

Gebruiksaanwijzing X-Liner 2 20
1 Algemene aanwijzingen NL
1.1 Voor uw veiligheid
Documentatie
Wij verzoeken u deze gebruiksaanwijzing en de daarin opgenomen veiligheidsaanwijzingen en
informatie zorgvuldig te lezen, voordat u met de X-Liner 2 gaat werken.
Deze zijn gebaseerd op de actuele normen DIN EN 60825-1:2007 en IEC/TR 60825-14:2004.
Het in acht nemen van deze gegevens zorgt voor veilig werken.
Laserstraling
De X-Liner 2 voldoet aan de richtlijnen DIN EN 60825-1:2007 (VDE 087 deel 1).
Waarschuwingsstickers
Waarschuwingsstickers die op het apparaat
zitten, mogen niet worden verwijderd.
Uitgangsopening van de laserstraal
1.2 Reglementair gebruik
Toepassing
De X-Liner 2 is geschikt voor het aftekenen van hoogten, uitlijnen, loodlijnen maken, waterpas
zetten en het uitvoeren van vergelijkbare werkzaamheden. Het apparaat is ontwikkeld voor
gebruik binnenshuis.
Reparatie
Reparaties altijd door NEDO of een geautoriseerde klantenservice uit laten voeren. Open het
apparaat nooit zelf, daar anders de garantie vervalt.
Zorgvuldig gebruiken
De X-Liner 2 is een gevoelig en uiterst nauwkeurig instrument en daarom uitsterst
zorgvuldigheid worden behandeld.
1.3 Milieu
Afvalverwerking
Voor de verwerking als afval moet het apparaat overeenkomstig de geldende bepalingen
worden ingeleverd bij een inzamelstation voor materiaalrecycling.
Batterijen/accu
Batterijen/accu’s zijn chemisch afval en mogen niet bij het huishoudelijk afval terecht komen. Ze
moeten overeenkomstig de voor het desbetreffende land geldende richtlijnen als afval worden
behandeld.
DIN EN 60825-1:2007
P 1 mW
: 630 - 680 nm
LASERSTRALING
NOOIT IN DE LASERSTRAAL KIJKEN
OF RECHTSTREEKS MET OPTISCHE
APPARATEN BEKIJKEN
LASERKLASSE 2M
2M
www.rusgeocom.ru
