Nibe SP 110 Use and care manual

Användar- och installatörshandbok Ackumulatortank/varmvattenberedare
SE
User and Installer manual Accumulator tank/water heater
GB
CHB 1824-4
331991
NIBE SP

Svenska
4Viktig information
6Till användaren
6Till installatören
9Tekniska uppgifter
English
11Important information
13For the User
13For the Installer
16Technical data
3NIBE SP |
Table of Contents

Viktig information
SÄKERHETSINFORMATION
Denna handbok beskriver installations- och servicemo-
ment avsedda att utföras av fackman.
Handboken ska lämnas kvar hos kunden.
Apparaten får användas av barn över 8 år
och av personer med fysisk, sensorisk eller
mental funktionsnedsättning samt av per-
soner som saknar erfarenhet eller kunskap
under förutsättning att de får handledning
eller instruktioner om hur man använder
apparaten på ett säkert sätt och informeras
så att de förstår eventuella risker. Barn får
inte leka med apparaten. Låt inte barn
rengöra eller underhålla apparaten utan
handledning.
Med förbehåll för konstruktionsändringar.
©NIBE 2018.
SYMBOLER
OBS!
Denna symbol betyder fara för människa eller
maskin.
TÄNK PÅ!
Vid denna symbol finns viktig information om
vad du ska tänka på när du installerar, servar
eller sköter anläggningen.
ALLMÄNT
SP är konstruerad och tillverkad enligt god teknisk
praxis1för att säkerställa en säker användning.
1Tryckkärlsdirektivet 2014/68/EU Artikel 4 punkt 3.
SERIENUMMER
Serienumret hittar du på produktens gavel med anslut-
ningar.
TÄNK PÅ!
Uppge alltid produktens serienummer när du
gör en felanmälan.
ÅTERVINNING
Lämna avfallshanteringen av emballaget till den
installatör som installerade produkten eller till
särskilda avfallsstationer.
När produkten är uttjänt får den inte slängas
bland vanligt hushållsavfall. Den ska lämnas in
till särskilda avfallsstationer eller till återförsäljare som
tillhandahåller denna typ av service.
Felaktig avfallshantering av produkten från användarens
sida gör att administrativa påföljder tillämpas i enlighet
med gällande lagstiftning.
LANDSSPECIFIK INFORMATION
Sverige
Garanti- och försäkringsinformation
Mellan dig som privatperson och företaget du köpt SP
av gäller konsumentlagarna. För fullständiga villkor se
www.konsumentverket.se. Mellan NIBE och det företag
som sålt produkten gäller AA VVS. I enlighet med denna
lämnar NIBE tre års produktgaranti till företaget som sålt
produkten. Produktgarantin ersätter inte höjd energiför-
brukning eller skada som uppkommit p.g.a. yttre omstän-
digheter som t.ex. felaktig installation, vattenkvalité eller
elektriska spänningsvariationer.
Det är du som ägare som har huvudansvaret för anlägg-
ningen. För att du ska kunna känna dig trygg med att
produkten fungerar som det är tänkt är det en bra idé
att regelbundet läsa av bostadens energimätare. Om du
misstänker att produkten på något sätt inte fungerar
som den ska anmäler du detta omgående till den du
köpte produkten av.
NIBE SP | SE4
Svenska

INSTALLATIONSKONTROLL
Enligt gällande regler ska värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast
utföras av person som har kompetens för uppgiften.
DatumSignaturAnmärkningBeskrivning
✔
Varmvatten (sida 8)
Avstängningsventiler
Kallvatten (sida 8)
Avstängningsventiler
Backventil
Blandningsventil
Säkerhetsventil
5NIBE SP | SE

Till användaren
TILLSYN OCH SKÖTSEL
SÄKERHETSVENTIL (MEDLEVERERAS EJ)
Säkerhetsventilen ska kontrolleras regelbundet (ca 4
gånger per år) för att förhindra igensättning. Kontrollen
sker genom att öppna säkerhetsventilen manuellt, vatten
ska då strömma genom spillröret. Skulle så ej ske är
säkerhetsventilen defekt och måste bytas.
Säkerhetsventilen släpper ibland ut lite vatten efter en
varmvattentappning. Detta utsläpp orsakas av att det
kalla vattnet som tas in i beredaren expanderar, med
tryckökning som följd, varvid säkerhetsventilen öppnar.
TÖMNING
1. Stäng inkommande kallvatten.
2. Tömning sker genom sughävert (med slang) i kallvat-
tenanslutningen (XL3).
Vid tömning måste luft tillföras ackumulatortanken/varm-
vattenberedaren genom att en varmvattenanslutning
(XL4) eller en varmvattenkran öppnas.
SERVICE
Vid behov av service, kontakta installatören. Serienum-
mer (PF3) (14 siffror) och installationsdatum ska alltid
uppges.
Endast av NIBE levererade reservdelar får användas.
Till installatören
ALLMÄNT
SP består av ett varmvattenmagasin och ett dubbelman-
telutrymme av stålplåt. Vattenmagasinet har ett korro-
sionsskydd av koppar. Dubbelmantelutrymme, vatten-
magasin och kopparinfodring är täthetsprovade.
SP är konstruerad för ett maximalt arbetstryck i vatten-
magasinet av 9 bar (0,9 MPa) vilket motsvarar ett beräk-
ningstryck enligt gällande normer av 10 bar (1,0 MPa).
Maximalt arbetstryck i dubbelmanteln är 3 bar (0,3 MPa).
Högsta tillåtna temperatur är 95 °C.
Ackumulatortanken/varmvattenberedarens isolering
består av skarvlös polyuretan, vilket minimerar värmeläc-
kage. Ytterbeklädnaden består av plastbelagd stålplåt.
TRANSPORT
SP ska transporteras och förvaras och torrt.
UPPSTÄLLNING
Ackumulatortanken/varmvattenberedarens uppställnings-
rum ska alltid ha en temperatur på minst 10 °C (frostfritt).
Placera SP på ett fast underlag som tål dess tyngd, helst
betonggolv eller betongfundament. Använd produktens
justerbara fötter för att få en vågrät och stabil uppställ-
ning.
Alternativ montering/uppställning är att man hänger
produkten i produktens upphängningsskena.
Utrymmet där SP placeras ska vara försett med golv-
brunn.
30 - 50 mm
30 - 50 mm
15 - 40 mm
25-55 mm
BIPACKADE KOMPONENTER
2 st Huv G2"Avluftningsventil
Förminskande 6-kantnippelT-rör förminskande
NIBE SP | SE6

KOMPONENTPLACERING
SP 110
XL8 XL54 UL1 PF3 XL3
XL4XL9UL2
QM25
SP 300
XL8 XL35 XL54 XL35 UL1 PF3 XL3
XL4XL5XL9UL2
QM25
Röranslutningar
Anslutning, kallvatten, klämring (Ø 22 mm)XL3
Anslutning, varmvatten, klämring (Ø 22 mm)XL4
VVC-anslutning, klämring (Ø 15 mm) endast SP 300XL5
Dockningsanslutning, inkommande från annan värmekälla (G1 1/4")XL8
Dockningsanslutning, utgående från annan värmekälla (G1 1/4")XL9
Anslutning, elkassett (ELK213) (G2") endast SP 300XL35
Anslutning, termostat (G½")XL54
VVS-komponenter
Avluftningsventil (bipackad, används endast vid stående montering och på anslutning XL8)QM25
Övrigt
SerienummerskyltPF3
Ställbara fötterUL1
UpphängningsskenaUL2
Beteckningar i komponentplacering enligt standard IEC 81346-1 och 81346-2.
7NIBE SP | SE

RÖRINSTALLATION
ALLMÄNT
Rörinstallation ska utföras enligt gällande regler.
Ackumulatortanken/varmvattenberedaren ska förses
med erforderlig ventilutrustning såsom säkerhetsventil,
avstängningsventil, backventil.
Ackumulatortanken/varmvattenberedaren ska förses
med blandningsventil, som begränsar temperaturen på
utgående varmvatten till 60 °C. Om denna ventil uteläm-
nas måste risken för skållningsolyckor förebyggas på
annat sätt.
Om plaströr eller glödgat kopparrör används ska invändig
stödhylsa monteras. Från säkerhetsventilen ska ett
spillrör dras till lämpligt avlopp. Spillrörets dimension
ska vara samma som säkerhetsventilens. Förlägg spill-
vattenrör från säkerhetsventilen sluttande i hela sin längd
och se till att det är frostfritt anordnat. Mynningen på
spillröret ska vara synlig och inte vara placerad i närheten
av elektriska komponenter.
OBS!
Se upp för eventuellt vattenstänk.
Skållningsrisk kan förekomma.
Säkerställ att inkommande vatten är rent. Vid användning
av egen brunn kan det vara nödvändigt att komplettera
med extra vattenfilter.
Vid oklarhet kontakta rörinstallatör alternativt se gällande
normer.
INSTALLATION
Ackumulatortanken/varmvattenberedaren installeras
stående eller liggande. Vid stående montage riktas acku-
mulatortanken/varmvattenberedaren upp med hjälp av
fyra ställbara fötter. Vid liggande montage används ac-
kumulatortanken/varmvattenberedaren hängskena.
En särskild fotställning finns som tillbehör vid liggande
montage.
SP 300 kan vid stående montage förses med elkassett
ELK-213 om gängflänsar först monteras på anslutning-
arna (XL35), gängflänsar finns som tillbehör.
Vid liggande montage måste cirkulationspump installe-
ras.
OBS!
Elinstallation samt eventuell service ska göras
under överinseende av behörig elinstallatör och
enligt gällande elsäkerhetsföreskrifter.
Anslutningar
Ackumulatortanken/varmvattenberedaren är försedd
med klämringskopplingar respektive gängade anslutning-
ar. Två st huvar för proppning av elkassettanslutningarna
(XL35) medlevereras.
Avluftningsventil
Används vid stående utförande.
T-röret kan roteras fritt, så länge dräneringshålet mynnar
nedåt.

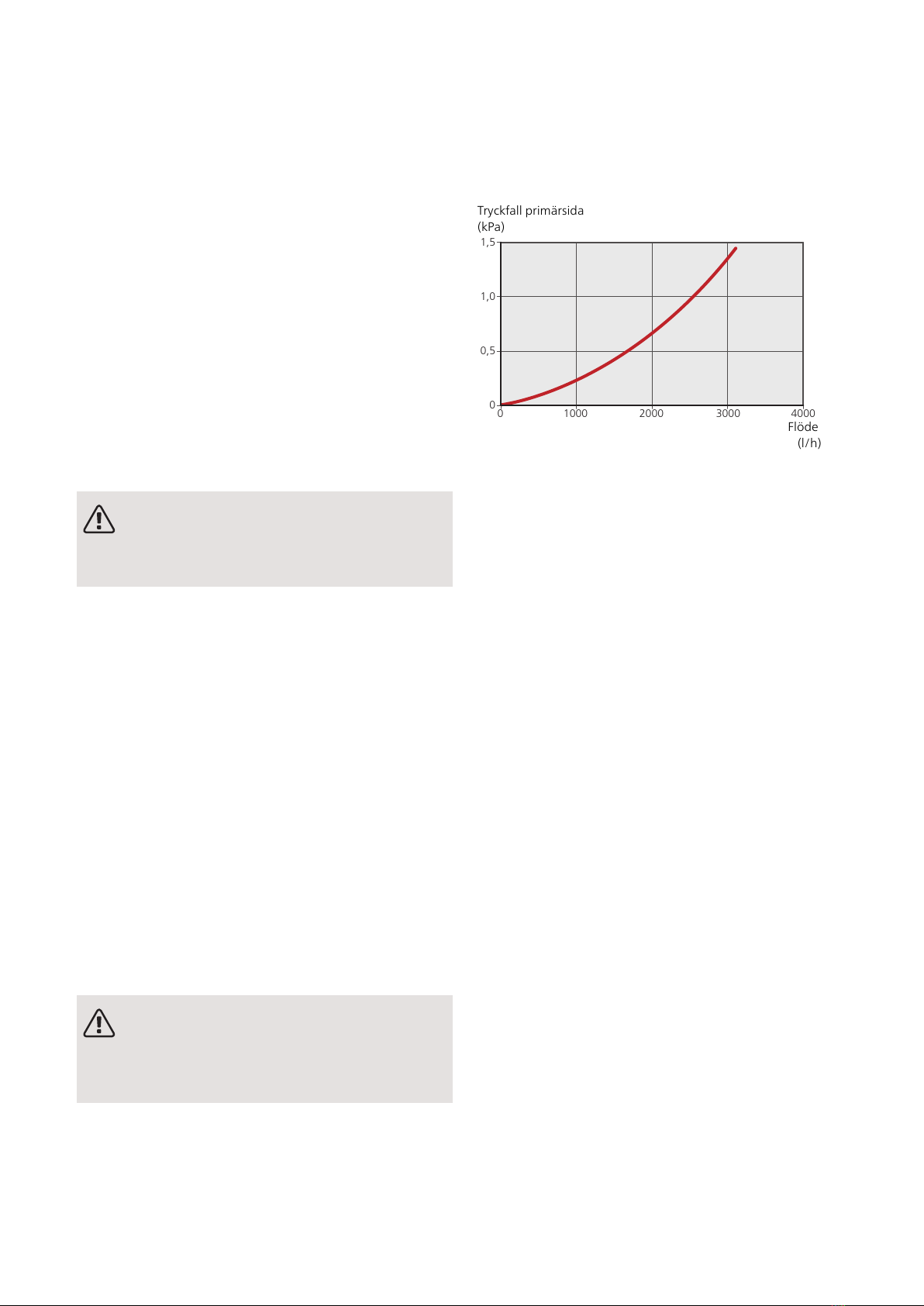

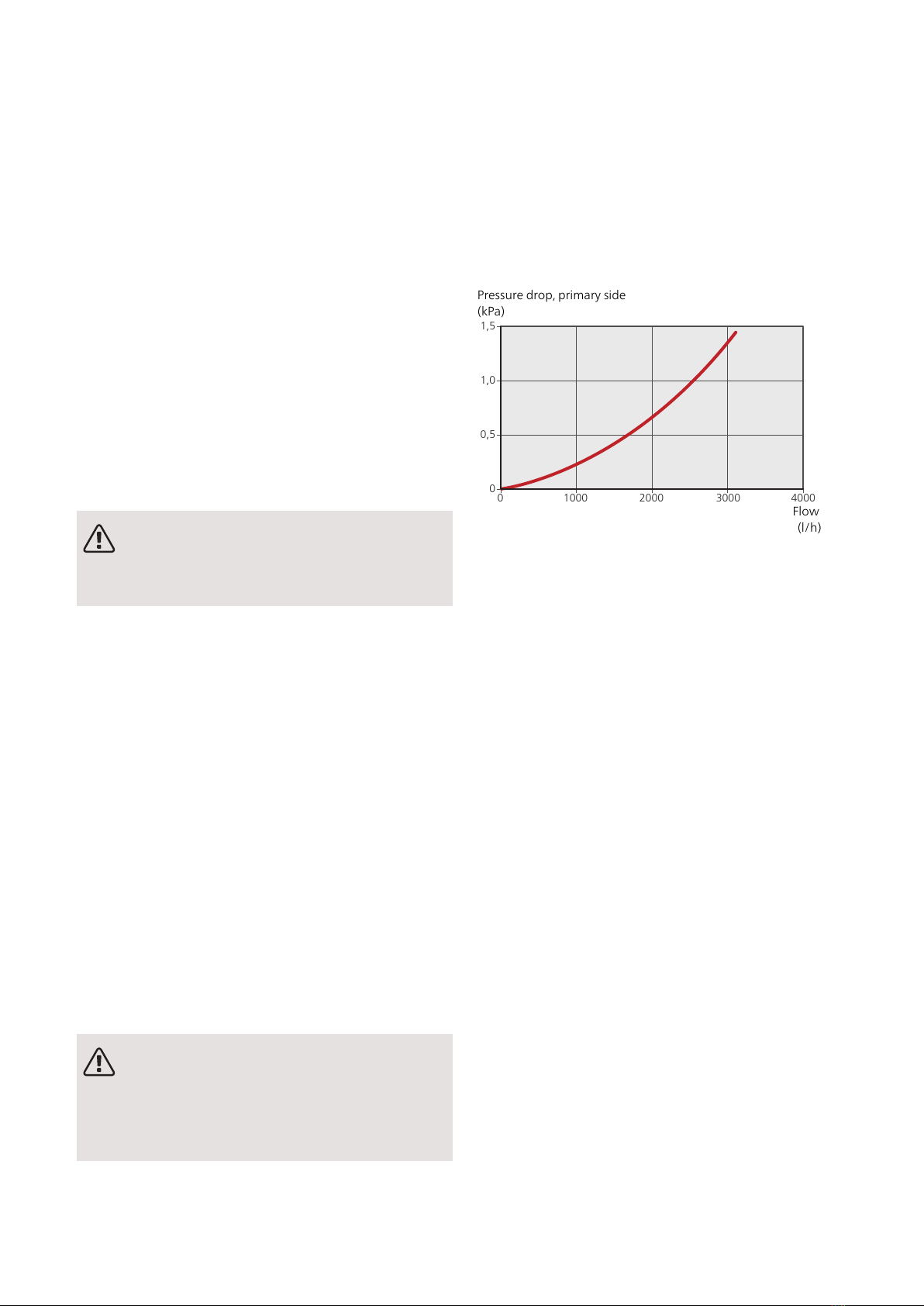

Tryckfallsdiagram
00 1000 2000 3000 4000
0,5
1,0
1,5
Tryckfall, primärsida
(kPa)
Flöde
(l/h)
Tryckfall primärsida
(kPa)
Flöde
(l/h)
PÅFYLLNING
Påfyllning av ackumulatortanken/varmvattenberedaren
sker genom att:
1. Öppna en varmvattenkran i systemet.
2. Fyll på ackumulatortanken/varmvattenberedaren
genom kallvattenanslutningen (XL3)
3. När det endast kommer vatten ur varmvattenkranen
(till en början kommer luftblandat vatten ut ur kranen)
kan kranen stängas och ackumulatortanken/varmvat-
tenberedaren är fylld.
NIBE SP | SE8

Tekniska uppgifter

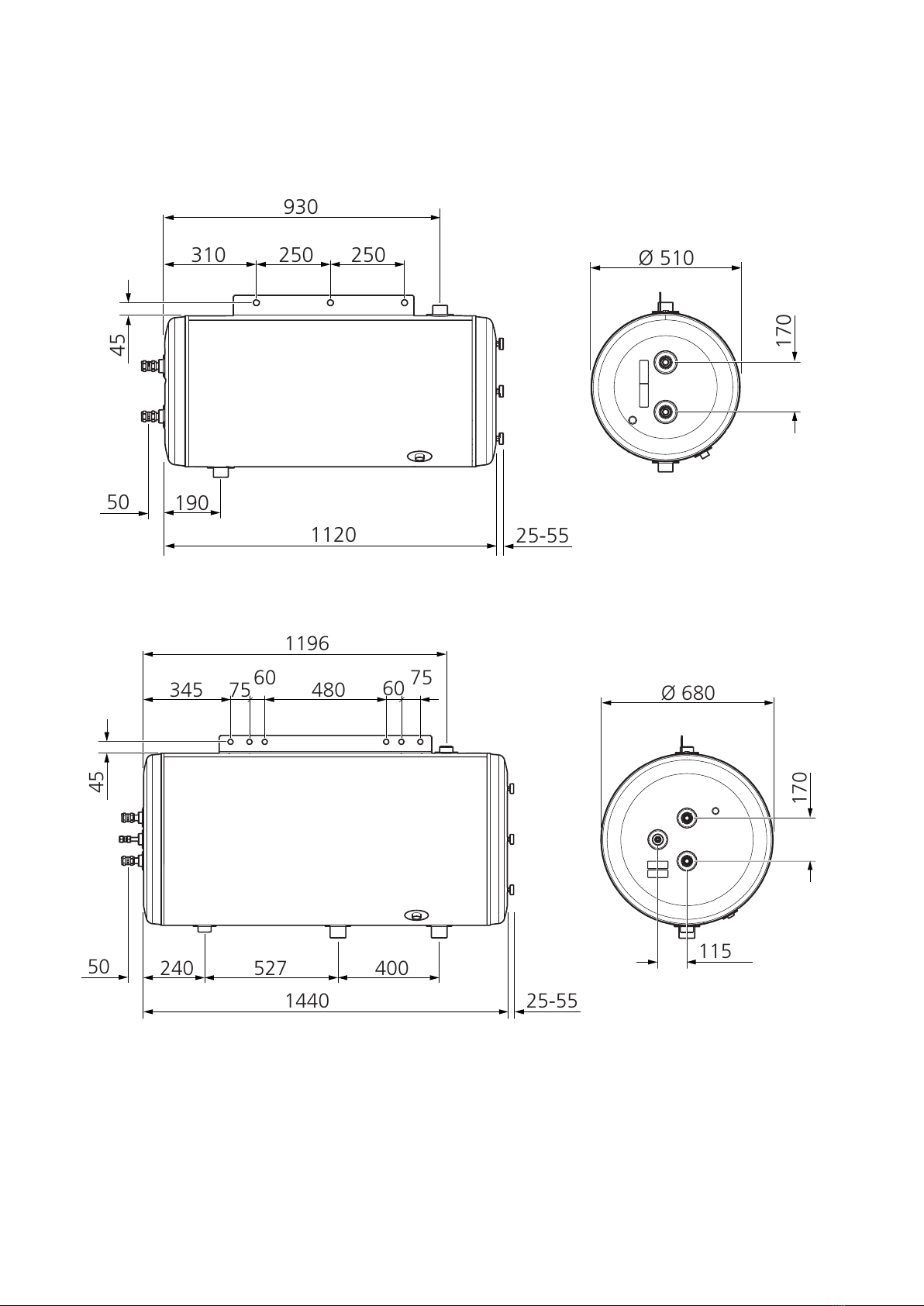

MÅTT
SP 110
345
1196
930
75 480
60 75
60
1440
1120
310 250 250
240
190
527 400
25-55
25-55
50
50
115
Ø 680
Ø 510
170
170
45
45
SP 300
345
1196
930
75 480
60 75
60
1440
1120
310 250 250
240
190
527 400
25-55
25-55
50
50
115
Ø 680
Ø 510
170
170
45
45
9NIBE SP | SE

TEKNISKA DATA
SP 300SP 110Modell
CCEffektivitetsklass1
273109lVolym
2313lVolym mantelrum
1515–15451195–1225mmHöjd
680510mmDiameter
15679kgNettovikt
10/1,0bar/MPaMaxtryck varmvattenberedare
3/0,3bar/MPaMaximalt arbetstryck i dubbelmanteln
95°CMax vattentemperatur
2110kWVärmeöverföring (80 °C)
249,0kWhVärmeinnehåll (70 °C)
082029082022Art nr
688 31 98688 31 97RSK nr
1Skala för produktens effektivitetsklass A+ till F.
ENERGIMÄRKNING
NIBETillverkare
SP 300SP 110Modell
CC
Effektivitetsklass
9159WVärmeförlust
296122lVolym
TILLBEHÖR
Mer info och bilder finns på nibe.se.
FOTSTÄLLNING
För liggande montage av SP 110 och SP 300.
Art nr 015 215
GÄNGFLÄNSSATS
För montage av elkassett ELK-213 på SP 300.
Art nr 022 077
NIBE SP | SE10

Important information
SAFETY INFORMATION
This manual describes installation and service proced-
ures for implementation by specialists.
The manual must be left with the customer.
This appliance can be used by children
aged from 8 years and above and persons
with reduced physical, sensory or mental
capabilities or lack of experience and
knowledge if they have been given super-
vision or instruction concerning use of the
appliance in a safe way and understand
the hazards involved. Children shall not
play with the appliance. Cleaning and user
maintenance shall not be made by children
without supervision.
Rights to make any design or technical
modifications are reserved.
©NIBE 2018.
SYMBOLS
NOTE
This symbol indicates danger to person or ma-
chine .
Caution
This symbol indicates important information
about what you need to consider when in-
stalling, servicing or maintaining the installation.
GENERAL
SP is designed and manufactured according to good
technical practice1in order to ensure safe usage.
1Pressure Equipment Directive 2014/68/EU Article 4 point 3.
SERIAL NUMBER
The serial number can be found on the end of the
product with the connections.
Caution
Always give the product's serial number when
reporting a fault.
RECOVERY
Leave the disposal of the packaging to the in-
staller who installed the product or to special
waste stations.
Do not dispose of used products with normal
household waste. It must be disposed of at a
special waste station or dealer who provides this type
of service.
Improper disposal of the product by the user results in
administrative penalties in accordance with current le-
gislation.
11NIBE SP | GB
English

INSPECTION OF THE INSTALLATION
Current regulations require the heating installation to be inspected before it is commissioned. The inspection must
be carried out by a suitably qualified person.
DateSignatureNotesDescription
✔
Hot water (page 15)
Shut off valves
Cold water (page 15)
Shut off valves
Non-return valve
Mixing valve
Safety valve
NIBE SP | GB12

For the User
MAINTENANCE
SAFETY VALVE (NOT SUPPLIED)
The safety valve must be inspected regularly, about 4
times a year, to prevent blockages. To inspect the valve,
open the safety valve manually and check that water
flows through the overflow pipe. If this does not happen,
the safety valve is defective and must be replaced.
The safety valve sometimes releases a little water after
hot water has been used. This discharge is caused by
the expansion of cold water entering the water heater,
resulting in a pressure increase, whereby the safety
valve opens.
EMPTYING
1. Shut off the incoming cold water.
2. Draining is performed through the siphon (using
hose) in the cold water connection (XL3).
During draining, air must be let into the accumulator
tank/water heater by loosening a hot water connection
(XL4) or opening a hot water tap.
SERVICE
For service, contact the installer. Serial number (PF3)
(14 digits) and installation date should always be stated.
Only replacement parts supplied by NIBE may be used.
For the Installer
GENERAL
SP consists of a hot water tank and a double-walled
sheet steel jacket. The hot water tank has a copper lining
to protect against corrosion. The double-walled jacket,
water tank and copper lining have been leak-tested.
SP is designed for a maximum working pressure in the
water tank of 9 bar (0,9 MPa), which is equivalent to a
design pressure in compliance with current standards
of 10 bar (1,0 MPa). Maximum working pressure in the
double jacket is 3 bar (0,3 MPa). Maximum permitted
temperature is 95 °C.
The accumulator tank’s/water heater’s insulation con-
sists of polyurethane without any joints, which minim-
ises the heat loss. The outer cladding consists of plastic-
coated sheet steel.
TRANSPORT
SP must be transported and stored in a dry place.
ASSEMBLY
The accumulator tank’s/water heater’s installation area
must always have a temperature of at least 10 °C (frost-
free).
Position SP on a firm base that can take the weight,
preferably on a concrete floor or foundation. Use the
product's adjustable feet to obtain a horizontal and stable
set-up.
An alternative installation/set-up is to suspend the
product from its mounting rail.
The area where SP is located must be equipped with
floor drainage.
30 - 50 mm
30 - 50 mm
15 - 40 mm
25-55 mm
SUPPLIED COMPONENTS
2 x hoods G2"Venting valve
Reducing hexagon nippleT-pipe, reducing
13NIBE SP | GB

COMPONENT POSITIONS
SP 110
XL8 XL54 UL1 PF3 XL3
XL4XL9UL2
QM25
SP 300
XL8 XL35 XL54 XL35 UL1 PF3 XL3
XL4XL5XL9UL2
QM25
Pipe connections
Connection, cold water, compression ring (Ø 22 mm)XL3
Connection, hot water, compression ring (Ø 22 mm)XL4
HWC connection, compression ring (Ø 15 mm) only SP 300XL5
Docking connection, incoming from another heat source (G1 1/4")XL8
Docking connection, outgoing from another heat source (G1 1/4")XL9
Connection, electric heater (ELK213) (G2") only SP 300XL35
Connection, thermostat (G½")XL54
HVAC components
Vent valve (enclosed, only used for upright installation and on connection XL8)QM25
Miscellaneous
Serial number platePF3
Adjustable feetUL1
Mounting railUL2
Designations in component locations according to standard IEC 81346-1 and 81346-2.
NIBE SP | GB14

PIPE INSTALLATION
GENERAL
Pipe installation must be carried out in accordance with
current norms and directives.
The accumulator tank/water heater must be fitted with
the necessary valves, such as a safety valve, shut-off
valve and non-return valve.
The accumulator tank/water heater must be provided
with a mixer valve, which limits the temperature of
outgoing hot water to 60 °C. If this valve is not fitted,
some other measure must be taken to prevent the risk
of scalding.
Internal support bushes must be fitted when a plastic
or annealed copper pipe is used. An overflow pipe must
be routed from the safety valve to a suitable drain. The
overflow pipe must be the same size as the safety valve.
Route the overflow pipe from the safety valve, sloping
along its entire length and ensure that it is frost proof.
The mouth of the overflow pipe must be visible and not
placed close to electrical components.
NOTE
Beware of any water splashes.
There is a risk of scalding.
Ensure that incoming water is clean. When using a
private well, it may be necessary to supplement with
an extra water filter.
If uncertain, contact a plumber alternatively see applic-
able standards.
INSTALLATION
The accumulator tank/water heater is installed upright
or horizontally. During upright installation, the accumu-
lator tank/water heater is levelled using four adjustable
feet. During horizontal installation, the accumulator
tank’s/water heater’s mounting rail is used.
A separate base is available as an accessory for horizont-
al installation.
SP 300 can be supplied for upright installation, with an
electric heater ELK-213 if threaded flanges are first in-
stalled on the connections (XL35), threaded flanges are
available as an accessory.
For horizontal installation, a circulation pump must be
installed.
NOTE
Electrical installation and service must be car-
ried out under the supervision of a qualified
electrician, and in accordance with applicable
electrical safety regulations.
Connections
The accumulator tank/hot water heater is suppled with
compression ring couplings or threaded connections.
Two covers for plugging the electric heater connections
(XL35) are enclosed.
Venting valve
Used for the upright version.
The T-pipe can be rotated freely, as long as the drainage
hole discharges downwards.
Pressure drop diagram
00 1000 2000 3000 4000
0,5
1,0
1,5
Tryckfall, primärsida
(kPa)
Flöde
(l/h)
Pressure drop, primary side
(kPa)
Flow
(l/h)
FILLING
Fill the accumulator tank/water heater as follows:
1. Open a hot water tap in the system.
2. Fill the accumulator tank/hot water heater through
the cold water connection (XL3).
3. The hot water tap can be shut off when the accumu-
lator tank/water heater is filled, which is when only
water comes out of the tap (initially an air-water
mixture comes out of the tap).
15NIBE SP | GB

Technical data
DIMENSIONS
SP 110
345
1196
930
75 480
60 75
60
1440
1120
310 250 250
240
190
527 400
25-55
25-55
50
50
115
Ø 680
Ø 510
170
170
45
45
SP 300
345
1196
930
75 480
60 75
60
1440
1120
310 250 250
240
190
527 400
25-55
25-55
50
50
115
Ø 680
Ø 510
170
170
45
45
NIBE SP | GB16

TECHNICAL SPECIFICATIONS
SP 300SP 110Model
CCEfficiency class1
273109lVolume
2313lVolume, jacket
1515–15451195–1225mmHeight
680510mmDiameter
15679kgNet weight
10/1,0bar/MPaMax pressure, water heater
3/0,3bar/MPaMaximum working pressure in the double jacket
95°CMax water temperature
2110kWHeat transfer (80 °C)
249,0kWhHeat content (70 °C)
082029082022Part No.
1Scale for the product’s efficiency class A+ to F.
ENERGY LABELLING
NIBESupplier
SP 300SP 110Model
CC
Energy efficiency class
9159WHeat loss
296122lVolume
ACCESSORIES
BASE
For horizontal installation of SP 110 and SP 300.
Part no. 015 215
THREAD FLANGE KIT
For installation of electric heater ELK-213 on SP 300.
Part no. 022 077
17NIBE SP | GB

NIBE Energy Systems
Hannabadsvägen 5
Box 14
SE-285 21 Markaryd
[email protected]
nibe.eu
CHB SV 1824-4 331991
This manual is a publication from NIBE Energy Systems. All product illustrations, facts and
specifications are based on current information at the time of the publication’s approval.
NIBE Energy Systems makes reservations for any factual or printing errors in this manual.
©2018 NIBE ENERGY SYSTEMS 331991
WS name: -Gemensamt
WS version: a545
WS release date: 2018-06-26 11:27
Publish date: 2018-06-26 11:32
