Niko 05-301-4X User manual

nv Niko sa Industriepark West 40, BE-9100 Sint-Niklaas, Belgium — tel. [phone] — fax [phone] — e-mail: [email protected] — www.niko.be PM208-099R07123
05-301-4X / 05-303-4X / 05-305-4X
Gefeliciteerd met uw aankoop van een Niko-Easywave-zender.
1. WETTELIJKE WAARSCHUWINGEN
- Lees de volledige handleiding vóór installatie en ingebruikname.
- De installatie dient te worden uitgevoerd door een erkend installateur en met inachtname van de geldende
voorschriften.
- Deze handleiding dient aan de gebruiker te worden overhandigd. Zij moet bij het dossier van de elektrische
installatie worden gevoegd en dient te worden overgedragen aan eventuele nieuwe eigenaars. Bijkomende
exemplaren zijn verkrijgbaar via de Niko-website of -supportdienst.
- Bij de installatie dient rekening gehouden te worden met (lijst is niet limitatief):
- de geldende wetten, normen en reglementen;
- de stand van de techniek op het ogenblik van de installatie;
- het feit dat een handleiding alleen algemene bepalingen vermeldt en dient gelezen te worden binnen het
kader van elke specifieke installatie;
- de regels van goed vakmanschap.
- Bij twijfel kan u de supportdienst van Niko raadplegen of contact opnemen met een erkend controleorganisme.
Support België: Support Nederland:
tel. + 32 3 760 14 82 tel. + 31 183 64 06 60
website: http://www.niko.be website: http://www.niko.nl
e-mail: [email protected] e-mail: [email protected]
In geval van defect kan u uw product terugbezorgen aan een erkende Niko-groothandel samen met een duidelijke
omschrijving van uw klacht (manier van gebruik, vastgestelde afwijking…).
2. BESCHRIJVING
Deze Easywave-wandzender maakt deel uit van het Niko RF (Radio Frequentie) systeem, een installatietechniek
zonder bedrading tussen de bedieningspunten (drukknoppen) en de te bedienen verbruikers. We spreken hier
over een 'bediening op afstand' of 'draadloze bediening'. De overdracht gebeurt door radiogolven op de frequentie
868,3MHz. Op deze frequentie zijn enkel producten toegelaten die niet continu uitzenden (1% per uur = 36s.),
waardoor de kans op storing minimaal is. Het systeem leent zich dan ook uitermate voor specifieke toepassingen
zoals bv. renovatie van geklasseerde interieurs, uitbreidingen in bestaande elektrische installaties waar kapwerk
uitgesloten is, bureaus met verplaatsbare wanden... of om ingewikkelde bekabelingen te vermijden. Het systeem
is modulair opgebouwd door middel van zenders en ontvangers. De wandzenders hebben de vorm van een
schakelaar die tegen de wand kan gemonteerd worden. De handzenders hebben de vorm van een klassieke
afstandsbediening. Elke zender kan een onbeperkt aantal ontvangers tegelijkertijd sturen. Elke ontvanger kan
door maximaal 32 zenders aangestuurd worden.
Deze producten zijn conform de EU-reglementering en voldoen aan de essentiële eisen van de R&TTE-richtlijn:
1999/5/EC. De conformiteitsverklaring kan u opvragen bij de Niko-supportdienst.
3. WERKING EN GEBRUIK
3.1. Reikwijdte tussen Easywave-zenders en -ontvangers
Toestellen met afstandsbediening zoals tv, video en audio worden niet gestoord door de Easywave-zenders. De
Easywave-zenders moeten optisch niet gericht worden naar de ontvanger. De reikwijdte binnenshuis bedraagt
±30m, in open ruimte 100m. Het zendbereik is afhankelijk van de in de woning gebruikte materialen.
U kan eventueel gebruik maken van het diagnosetoestel 05-370 om de RF-signaalsterkte te bepalen in een
omgeving. Het toestel herkent alle 868,3Mhz signalen. Door 9 LED’s wordt de ontvangstkwaliteit van het
zendsignaal of de sterkte van de aanwezige stoorsignalen weergegeven. Zo kan u vaststellen of het bereik van
de RF-zender toereikend is.
baksteen, beton hout, gipsen wanden gewapend beton gesloten metalen ruimte
verlies: 20 à 40% verlies: 5 à 20% verlies: 40 à 90% verlies: 90 à 100%
3.2. Batterijen plaatsen/vervangen
- Vermijd direct contact met de batterij om ontlading te voorkomen.
- Gebruik van NiCd-batterijen is niet toegelaten.
- Plaats de nieuwe batterij. Respecteer hierbij de polariteit. (‘+’ en ‘-‘ teken in
het compartiment).
- Gebruik Renata 3V/270mAh CR2430, Saft 3V/270mAh LM2430, Varta
3V/260mAh CR2430 of Panasonic 3V/250mAh CR2330.
- Gebruikte batterijen dient u in te leveren bij een erkend inzamelpunt.
3.3. Montagevoorschriften en aanbevelingen
Plaats de zenders NOOIT:
- in een metalen verdeelkast, behuizing of vlechtwerk;
- in de onmiddellijke omgeving van grote metalen objecten;
- op of vlakbij de grond.
4. MONTAGE WANDZENDERS
Verwijder eerst de afscherming tussen de batterij en de contacten!
1. Kleven: op een vlakke ondergrond b.v. glas, schilderwerk, gevernist hout, tegelwerk…
Maak de ondergrond stof- en vetvrij.
grondplaat afdekplaat zendmodule centraalplaat
2. Schroeven: op gestructureerde ondergrond b.v. stenen muren, pleisterwerk....
grondplaat afdekplaat zendmodule centraalplaat
Als u in een bestaande installatie een reeds geplaatste schakelaar verticaal wil UITBREIDEN tot een tweevoudige,
gebruik hiervoor dan een tweevoudige verticale afdekplaat met centerafstand 71mm.
U kan een bestaande schakelaar, geplaatst in een inbouwdoos voor schroefbevestiging, VERVANGEN op
voorwaarde dat de schroeven horizontaal geplaatst zijn.
5. PROGRAMMEREN
De programmering van het Easywave-RF-systeem staat volledig beschreven in de handleiding van de Easy-
wave- RF-ontvangers.
6. TROUBLESHOOTING
Wanneer na programmering het systeem niet werkt, kan u een aantal extra controles uitvoeren.
6.1. Nieuwe installatie
- Controleer of er goede contactvastheid is tussen batterij en contacten.
- Controleer de netspanning op de ontvanger in de verdeelkast.
- Controleer of alles is aangesloten zoals aangegeven op de aansluitschema’s (zie handleiding ontvangers).
- Reset en (her)programmeer de ontvanger (zie handleiding ontvangers; programmeren).
6.2. Bestaande installatie
- Controleer de batterijen van de zender(s).
- Controleer de netspanning (230V~) op de ontvanger.
- Controleer de werking van de aangesloten belasting.
- Controleer of de omgeving van het systeem veranderd is waardoor er storingen zouden kunnen optreden
(metalen kasten, wanden of meubels verplaatst...). Herstel de oorspronkelijke toestand, indien mogelijk.
6.3. Een zender werkt niet
Neem de zender in de hand en loop naar de ontvanger toe.
- Indien het systeem werkt op gereduceerde afstand, is de zender buiten het zendbereik geplaatst of is er een
probleem door storingen. U kan eventueel gebruik maken van het diagnoseapparaat (05-370).
- Indien het systeem niet werkt, zelfs wanneer de zender in de nabijheid van de ontvanger wordt gebracht;
controleer de programmering (zie handleiding ontvangers; programmeren) en/of de batterij van de zender.
6.4. Het systeem schakelt zichzelf in en uit
- Het systeem schakelt zichzelf aan: dit kan slechts gebeuren als binnen het ontvangstbereik een vreemde zender
in de ontvanger geprogrammeerd werd. Reset de ontvanger en herprogrammeer de gewenste adressen (zie
handleiding ontvangers; programmeren).
- Het systeem schakelt zichzelf uit: de situatie kan gelijkaardig zijn aan bovenstaande of kan een gevolg zijn van
kortstondige stroomonderbrekingen.
7. TECHNISCHE GEGEVENS
Easywave-wandzender 2/4/8-knops
- zendbereik: 100m in open lucht, gemiddeld 30m binnenshuis afhankelijk van de gebruikte materialen
- 2/4/8 bedieningspunten
- geen bedrading tussen bedieningspunten en te bedienen verbruikers (RF-gestuurd), enkel verbinding tussen
de ontvanger (schakeleenheid) en het lichtpunt of apparaat
- oriëntatie (richten) van de zenders is niet noodzakelijk (overdracht van de signalen doorheen niet-metalen
wanden is mogelijk)
- werkingstemperatuur: -5 tot 50°C
8. GARANTIEBEPALINGEN
- Garantietermijn: twee jaar vanaf leveringsdatum. Als leveringsdatum geldt de factuurdatum van aankoop van
het goed door de consument. Indien geen factuur voorhanden is, geldt de productiedatum.
- De consument is verplicht Niko schriftelijk over het gebrek aan overeenstemming te informeren, uiterlijk binnen
de twee maanden na vaststelling.
- In geval van een gebrek aan overeenstemming van het goed heeft de consument recht op een kosteloze
herstelling of vervanging, wat door Niko bepaald wordt.
- Niko is niet verantwoordelijk voor een gebrek of schade als gevolg van een foutieve installatie, oneigenlijk of
onachtzaam gebruik of verkeerde bediening of transformatie van het goed.
- De dwingende bepalingen van de nationale wetgevingen betreffende de verkoop van consumptiegoederen en de
bescherming van de consumenten van de landen waarin Niko rechtstreeks of via zuster/dochtervennootschap-
pen, filialen, distributeurs, agenten of vaste vertegenwoordigers verkoopt, hebben voorrang op bovenstaande
bepalingen.
05-301-4x
05-303-4x
05-305-4x

nv Niko sa Industriepark West 40, BE-9100 Sint-Niklaas, Belgium — tel. [phone] — fax [phone] — e-mail: [email protected] — www.niko.be PM208-099R07123
05-301-4X / 05-303-4X / 05-305-4X
Nous vous félicitons pour l’achat d’un émetteur Easywave Niko.
1. PRESCRIPTIONS LEGALES
- Lisez entièrement le mode d’emploi avant toute installation et mise en service.
- L’installation doit être effectuée par un installateur agréé et dans le respect des prescriptions en vigueur.
- Ce mode d’emploi doit être remis à l’utilisateur. Il doit être joint au dossier de l’installation électrique et être
remis à d’éventuels autres propriétaires. Des exemplaires supplémentaires peuvent être obtenus sur le site
web ou auprès du service ‘support Niko’.
- Il y a lieu de tenir compte des points suivants avant l’installation (liste non limitative):
- les lois, normes et réglementations en vigueur;
- l’état de la technique au moment de l’installation;
- ce mode d’emploi qui doit être lu dans le cadre de toute installation spécifique;
- les règles de l’art.
- En cas de doute, vous pouvez appeler le service ‘support Niko’ ou vous adresser à un organisme de contrôle
reconnu.
Support Belgique: Support France:
+ 32 3 760 14 82 + 33 4 78 66 66 20
site web: http://www.niko.be site web: http://www.niko.fr
e-mail: [email protected] e-mail: [email protected]
En cas de défaut de votre appareil, vous pouvez le retourner à un grossiste Niko agréé, accompagné d’une
description détaillée de votre plainte (manière d’utilisation, divergence constatée…).
2. DESCRIPTION
Cet émetteur Easywave fait partie de la gamme des systèmes R.F. Niko (Fréquence radio), une technique d’ins-
tallation totalement exempte de câblage entre les points de commande (boutons-poussoirs) et les appareils à
commander. Il s’agit d’un système de 'commande à distance'. La transmission s’effectue via des ondes radio
d’une fréquence de 868,3 MHz. A cette fréquence, seuls les produits qui n’émettent que durant 1% d’une
heure sont autorisés, ce qui minimise les risques d’interférence. Le système se prête particulièrement bien aux
applications spécifiques comme la rénovation d’intérieurs classés, l’extension d’installations électriques existantes
pour lesquelles des travaux de perçage sont exclus, les bureaux à cloisons mobiles, etc. ou pour éviter des travaux
de câblage complexes. Le système se construit de façon modulaire au moyen d’émetteurs et de récepteurs. Les
émetteurs muraux ont la forme d’un interrupteur à installer sur un mur. Les émetteurs portables ont la forme
d’une commande à distance classique. Chaque émetteur peut commander un nombre illimité de récepteurs en
même temps. Chaque récepteur peut être contrôlé par un maximum de 32 émetteurs.
Ces produits sont conformes à la réglementation UE et satisfaisent aux exigences essentielles de la directive
R&TTE: 1999/5/CE. La déclaration de conformité peut être obtenue auprès du service ‘support’ Niko.
3. FONCTIONNEMENT ET UTILISATION
3.1. Portée entre émetteurs et récepteurs Easywave
Des appareils avec commande à distance, tels que télévision, vidéo et audio, ne sont pas parasités par des
émetteurs Easywave. Les émetteurs Easywave ne doivent pas nécessairement être orientés vers le récepteur.
La portée s’élève à 30m à l’intérieur et à 100m environ en champ ouvert. La distance d’émission dépend des
matériaux utilisés dans la maison.
Vous pouvez éventuellement utiliser l’appareil diagnostic 05-370 afin de déterminer l’intensité de réception R.F.
dans un lieu. L’appareil reconnaît tous les signaux 868,3MHz. 9 LED vous informent sur la qualité de réception
du signal émetteur ou de l’intensité des signaux parasites. Cela vous permet de déterminer si la portée de
l’émetteur RF suffit.
briques, béton bois, parois en plâtre béton armé espace en métal fermé
perte: 20 à 40 % perte: 5 à 20 % perte: 40 à 90 % perte: 90 à 100 %
3.2. Installation/remplacement de la pile
- Evitez le contact direct avec la pile, afin qu’elle ne se décharge pas.
- L’utilisation de piles NiCd n’est pas autorisée.
- Insérez la nouvelle pile. Respectez la polarité. (voir signe ‘+’ et ‘-‘).
- Utilisez Renata 3V/270mAh CR2430; Saft 3V/270mAh LM2430; Varta 3V/260mAh
CR2430; Panasonic 3V/250mAh CR2330.
- Des piles usagées doivent être apportées à un centre de collecte agréé.
3.3. Instructions de montage et recommandations
Ne placez JAMAIS l’émetteur:
- dans une armoire de distribution ou un boîtier métallique.
- à proximité immédiate de grands objets métalliques.
- sur ou à proximité du sol.
4. MONTAGE DES EMETTEURS MURAUX
Enlevez d’abord la protection entre la pile et les contacts!
1. Collage: sur une surface plane p. ex. du verre, de la peinture, du bois vernis, des carrelages…
Veillez à ce que le support soit exempt de poussière et de graisse.
châssis de montage plaque de module émetteur enjoliveur
recouvrement
2. Vissage: sur une surface structurée comme des murs en pierre, du plâtre…
châssis de montage plaque de module émetteur enjoliveur
recouvrement
Si dans une installation existante, vous souhaitez AJOUTER (verticalement) un émetteur à un interrupteur déjà
placé, utilisez une plaque de recouvrement double verticale entraxe de 71mm.
Le REMPLACEMENT d’un interrupteur existant placé dans une boîte d’encastrement est possible à condition
que les vis soient fixées horizontalement.
5. PROGRAMMATION
La programmation du système R.F. Easywave est intégralement décrite dans le manuel des récepteurs R.F.
Easywave.
6. DERANGEMENTS
Si le système ne fonctionne pas après l’installation, vous pouvez faire des contrôles supplémentaires.
6.1. Nouvelle installation
- Vérifiez s’il y a bon contact entre la pile et les points de contact.
- Contrôlez la tension de réseau sur le récepteur dans l’armoire de distribution.
- Contrôlez si tout a été connecté comme indiqué sur les schémas de raccordement (voir manuel des récep-
teurs).
- Réinitialisez et (re)programmez le récepteur (voir manuel des récepteurs; programmation).
6.2. Installation existante
- Contrôlez les piles de l’ (des) émetteur(s).
- Contrôlez la tension du réseau (230V~) sur le récepteur.
- Contrôlez le fonctionnement de la charge connectée.
- Vérifiez si l’environnement du système a changé, ce qui pourrait causer des interférences, (coffrets métalliques,
déplacement de cloisons ou de meubles, etc.) Rétablissez, si possible, la situation d’origine.
6.3. Un émetteur ne fonctionne pas.
Tenez l’émetteur dans la main et marchez en direction du récepteur.
- Si le système fonctionne en diminuant la distance, l’émetteur se trouve en dehors de la zone d’émission ou il
y a un problème d’interférence. Utilisez éventuellement l’appareil diagnostic (05-370).
- Si le système ne fonctionne pas même lorsque l’émetteur est à proximité du récepteur: contrôlez la program-
mation (voir manuel des récepteurs; programmation) et/ou la pile de l’émetteur.
6.4. Le système se branche et se débranche tout seul.
- Le système se branche lui-même: cela ne peut se produire que si dans la portée de réception, un émetteur
étranger a été programmé dans le récepteur. Réinitialisez le récepteur et reprogrammez les adresses souhaitées
(voir manuel des récepteurs; programmation).
- Le système se débranche de lui-même: la situation peut être identique au point ci-dessus ou peut être la
conséquence de coupures de courant de courte durée.
7. CARACTERISTIQUES TECHNIQUES
Emetteur mural Easywave à 2/4/8 boutons
- distance d’émission: 100m à ciel ouvert, environ 30m à l’intérieur (dépend des matériaux utilisés)
- 2/4/8 points de commande
- aucun câblage entre les points de commande et les points lumineux à commander (commande R.F.); le seul
câblage est la connexion entre le récepteur et le point lumineux ou l’appareil
- L’orientation (direction) des émetteurs n’est pas nécessaire (possibilité de transmission des signaux à travers
des cloisons non métalliques).
- température de fonctionnement: de -5° à 50°C
8. CONDITIONS DE GARANTIE
- Délai de garantie: 2 ans à partir de la date de livraison. La date de la facture d’achat par le consommateur fait
office de date de livraison. Sans facture disponible, la date de fabrication est seule valable.
- Le consommateur est tenu de prévenir Niko par écrit de tout manquement à la concordance des produits dans
un délai max. de 2 mois après constatation.
- Au cas ou pareil manquement serait constaté, le consommateur a droit à une réparation gratuite ou à un
remplacement gratuit selon l’avis de Niko.
- Niko ne peut être tenu pour responsable pour un défaut ou des dégâts suite à une installation fautive, à une
utilisation contraire ou inadaptée ou à une transformation du produit.
- Les dispositions contraignantes des législations nationales ayant trait à la vente de biens de consommation et la
protection des consommateurs des différents pays où Niko procède à la vente directe ou par entreprises interposées,
filiales, distributeurs, agents ou représentants fixes, prévalent sur les dispositions susmentionnées.
05-301-4x
05-303-4x
05-305-4x

nv Niko sa Industriepark West 40, BE-9100 Sint-Niklaas, Belgium — tel. [phone] — fax [phone] — e-mail: [email protected] — www.niko.be PM208-099R07123
05-301-4X / 05-303-4X / 05-305-4X
Wir gratulieren Ihnen zum Kauf Ihres Niko-Easywave Senders.
1. GESETZLICHE BESTIMMUNGEN
- Lesen Sie vor der Montage und Inbetriebnahme die vollständige Gebrauchsanleitung.
- Die Installation darf ausschließlich von einem Fachmann des Elektrohandwerks unter Berücksichtigung der
geltenden Vorschriften vorgenommen werden.
- Übergeben Sie dem Benutzer diese Gebrauchsanleitung. Sie ist den Unterlagen der elektrischen Anlage
beizufügen und muss auch eventuellen neuen Besitzern übergeben werden. Zusätzliche Exemplare erhalten
Sie über unsere Website oder unseren Servicedienst.
- Bei der Installation müssen Sie u.a. Folgendes berücksichtigen:
- die geltenden Gesetze, Normen und Vorschriften;
- den Stand der Technik zum Zeitpunkt der Installation;
- diese Gebrauchsanleitung die im Zusammenhang mit jeder spezifischen Anlage gesehen werden muss;
- die Regeln fachmännischen Könnens.
- Sollten Sie Fragen haben, können Sie sich an die Niko-Hotline oder an eine anerkannte Kontrollstelle wenden:
Web-site: http://www.niko.be; E-Mail: [email protected];
Hotline Belgien: [phone]
Hotline Moeller Deutschland:
Berlin: [phone] Hamburg: [phone]
Düsseldorf: [phone] Frankfurt a.M.: [phone]
Stuttgart: [phone] München: [phone]
Mail: [e-mail]
Österreich:
Moeller Gebäudeautomation UG Schrems 0043-2853-702-0
Hotline Slowakei: [phone] – E-mail: [email protected]
Im Falle eines Defektes an Ihrem Niko-Produkt, können Sie dieses mit einer genauen Fehlerbeschreibung
(Anwendungsproblem, festgestellter Fehler, usw.) an Ihren Moeller- oder Niko-EGH zurückbringen.
2. BESCHREIBUNG
Diese Easywave-Wandsender gehören zum Niko-Funk-System, einer Installationstechnik die ohne jede Verdrahtung
zwischen den Bedienungspunkten (Tastern) und den zu steuernden Geräten auskommt. Wir sprechen hier von
einer “Fernbedienung”. Die Übertragung erfolgt auf der Europäisch harmonisierten Frequenz von 868,3 MHz. Auf
dieser Frequenz sind nur Produkte zugelassen, die lediglich 1% = 36s. pro Stunde senden. Hierdurch wird das
Störungsrisiko auf ein Minimum reduziert. Das System eignet sich daher auch besonders gut für spezielle Einsatzfälle
wie z.B. die Renovierung denkmalgeschützter Innenräume oder die Erweiterung bereits vorhandener
Installationen, wo Stemmarbeiten ausgeschlossen sind, in Büros mit mobilen Wänden usw., um hier die Kabel-
Installation zu vermeiden. Das System von Sendern und Empfängern ist modular aufgebaut. Die Wandsender
haben die Form eines Schalters, der auf der Wand montiert werden kann. Die Handsender haben die Form einer
klassischen Funkfernbedienung. Jeder Sender kann eine unbegrenzte Anzahl von Empfängern gleichzeitig steuern.
Jeder Empfänger kann von maximal 32 Sendern angesteuert werden.
Diese Produkte entsprechen den EU-Vorschriften und erfüllen die wesentlichen Anforderungen der R&TTE-
Richtlinie: 1999/5/EC. Die Konformitätsbescheinigung erhalten Sie bei der Niko-Hotline.
3. INSTALLATION UND ANWENDUNG
3.1. Sendebereich zwischen Easywave-Sender und Easywave-Empfänger
Geräte mit Fernbedienungen wie Fernseh-, Video- und Audiogeräte werden nicht durch Easywave-Sender
gestört. Die Easywave-Sender müssen nicht optisch zum Empfänger ausgerichtet werden. Der Sendebereich
beläuft sich auf ±30m im Haus und auf 100m im Freien. Der Sendebereich ist von den im Gebäude benutzten
Materialien abhängig.
Sie können eventuell das Diagnosegerät 05-370 verwenden, um die Stärke des Funksignals in der Umgebung zu
bestimmen. Das Gerät erkennt alle 868,3MHz-Signale. Durch die 9 LED’s wird die Stärke des Sendesignals bzw. die
der Störsignale wiedergegeben. Die LED’s ermöglichen die Bestimmung des Sendebereichs der Wandsender.
Backstein, Beton Holz, Gipswände Stahlbeton Geschlossene Metallwände
Verlust: 20 bis 40 % Verlust: 5 bis 20 % Verlust: 40 bis 90 % Verlust: 90 bis 100 %
3.2. Batterie installieren/austauschen
- Vermeiden Sie die direkte Berührung der Batteriekontakte, um eine vorzeitige Entladung zu vermeiden.
- Der Einsatz von NiCd-Akkus ist nicht zugelassen.
- Installieren Sie die neue Batterie. Beachten Sie die Polarität (‘+’ und ‘-’).
- Verwenden Sie Renata 3V/270mAh CR2430; Saft 3V/270mAh LM2430; Varta
3V/260mAh CR2430; Panasonic 3V/250mAh CR2330.
- Benutzte Batterien müssen umweltfreundlich entsorgt werden
3.3. Montagevorschriften und Empfehlungen
Montieren Sie die Sender NIEMALS:
- in einen Verteilerkasten oder ein Gehäuse aus Metall;
- in der unmittelbaren Nähe von großen Metallobjekten;
- auf dem Boden (oder in dessen Nähe).
4. MONTAGE DER WANDSENDER
Entfernen Sie zunächst die Isolierfolie zwischen der Batterie und den Kontakten!
1. Kleben: auf flachen Oberflächen wie z.B. Glas, gestrichene Wände, lackiertes Holz, Fliesen usw.
Die Oberfläche sollte Staub- und fettfrei sein.
Grundplatte Abdeckrahmen Sendemodul Zentralplatte
2. Schrauben: auf rauhen Oberflächen wie z.B. Mauern, Putz usw.
Grundplatte Abdeckrahmen Sendemodul Zentralplatte
Wenn Sie einen bereits montierten Schalter in einer vorhandenen Anlage vertikal zu einem 2-fach-Schalter
ERWEITERN möchten, verwenden Sie hierzu bitte einen zweifach vertikalen Abdeckrahmen mit Mittenmaß
71mm. Der AUSTAUSCH eines in einer Einbaudose für Schraubbefestigung montierten Schalters ist möglich,
wenn die Schrauben horizontal liegen.
5. PROGRAMMIERUNG
Die Programmierung des Easywave-Funkfernbedienungssystems wird vollständig in der Anleitung der Easywave-
Empfänger beschrieben.
6. IM FALLE EINER FUNKTIONSSTÖRUNG
Wenn nach der Programmierung das System nicht funktioniert, können Sie zusätzliche Kontrollen ausführen.
6.1. Bei einer Neuinstallation
- Kontrollieren Sie die Netzspannung am Empfänger (LED) im Verteilerkasten.
- Kontrollieren Sie, ob alles den Schaltplänen entsprechend angeschlossen ist (s. Gebrauchsanleitung Empfän-
ger).
- Führen Sie beim Empfänger ein Reset durch oder programmieren Sie diesen neu (s. Gebrauchsanleitung
Empfänger: Programmierung).
6.2. Bei vorhandenen Anlagen
- Kontrollieren Sie den Zustand der Batterien des/der Sender(s).
- Kontrollieren Sie die Netzspannung (230V~) am Empfänger.
- Kontrollieren Sie die Funktion des angeschlossenen Verbrauchers.
- Kontrollieren Sie, ob im Umfeld des Systems bestimmte Veränderungen durchgeführt wurden, die Störungen
verursachen könnten (Metallschränke, Wände oder Möbel wurden umgesetzt usw.). Stellen Sie –wenn mög-
lich– den ursprünglichen Zustand wieder her.
6.3. Ein Sender funktioniert nicht
Nehmen Sie den Sender in die Hand und gehen Sie in Richtung Empfänger.
- Wenn das System bei reduziertem Abstand funktioniert, wurde der Sender außerhalb des Sendebereichs
montiert oder wird er gestört. Sie können eventuell das Diagnosegerät 05-370 verwenden.
- Wenn das System selbst dann nicht funktioniert, wenn der Sender in der Nähe des Empfängers montiert wird,
überprüfen Sie die Programmierung (s. Gebrauchsanleitung Empfänger: Programmierung) und/oder die Batterie
des Senders.
6.4. Das System schaltet sich selbsttätig an und aus
- Das System schaltet sich selbsttätig an: Dies kann nur geschehen, wenn innerhalb des Empfangsbereichs ein
fremder Sender betätigt wird, der vorher ebenfalls im Empfänger programmiert wurde. Führen Sie ein Reset
des Empfängers durch und programmieren Sie die gewünschten Adressen noch einmal (s. Anleitung Empfänger:
Programmierung).
- Das System schaltet sich selbst aus: Die Situation kann ähnlich der oben beschriebenen Situation oder eine
Folge kurzzeitiger Stromausfälle sein.
7. TECHNISCHE DATEN
Easywave-wandzender 2/4/8-fach
- Sendebereich: 100m im Freien, durchschnittlich 30m im Haus (abhängig von den benutzten Materialien)
- 2/4/8 Tastpunkte
- keine Verdrahtung zwischen den Bedienungspunkten und den zu bedienenden Geräten (funkgesteuert), nur
ein Kabel zwischen dem Empfänger (Schalteinheit) und der Lichtquelle oder dem Gerät
- ein Ausrichten des Senders ist nicht erforderlich (eine Übertragung von Signalen durch nicht-metallische
Wände ist möglich)
- Betriebstemperatur: -5 bis 50°C
8. GARANTIEBESTIMMUNGEN
- Garantiezeitraum: Zwei Jahre ab Lieferdatum. Als Lieferdatum gilt das Rechnungsdatum zu dem der Endkunde
das Produkt gekauft hat. Falls keine Rechnung mehr vorhanden ist, gilt das Produktionsdatum.
- Der Endkunde ist verpflichtet, Niko über den festgestellten Mangel innerhalb von zwei Monaten zu informieren.
- Im Falle eines Mangels an dem Produkt hat der Endkunde das Recht auf eine kostenlose Reparatur oder Ersatz.
Dies wird von Niko entschieden.
- Niko ist nicht für einen Mangel oder Schaden verantwortlich, der durch unsachgemäße Installation, nicht
bestimmungsgemäßen oder unvorsichtigen Gebrauch oder falsche Bedienung oder Anpassen/Ändern des
Produktes entsteht.
- Die zwingenden Vorschriften der nationalen Gesetzgebung bezüglich des Verkaufs von Konsumgütern und
der Schutz des Kunden in den Ländern in denen Niko direkt oder über seine Tochtergesellschaften, Filialen,
Distributoren, Handelsvertretungen oder Vertretern verkauft, haben Vorrang vor den obigen Bestimmungen.
05-301-4x
05-303-4x
05-305-4x

nv Niko sa Industriepark West 40, BE-9100 Sint-Niklaas, Belgium — tel. [phone] — fax [phone] — e-mail: [email protected] — www.niko.be PM208-099R07123
05-301-4X / 05-303-4X / 05-305-4X
Congratulations on your purchase of Niko’s Easywave transmitter.
1. LEGAL WARNINGS
- Read the complete manual before attempting installation and activating the system.
- The installation has to be carried out by a registered installer and in compliance with the statutory regulations.
- This user manual has to be handed over to the user. It has to be included in the electrical installation file and
has to be passed on to any new owners. Additional copies are available on the Niko website or via the support
service.
- During installation, the following has to be taken into account (not limited to list below):
- The statutory laws, standards and regulations;
- The state of the art technique at the moment of installation;
- This user manual, which must be read within the scope of each specific installation, only states general
regulations;
- The rules of proper workmanship
- In case of questions, you can consult Niko’s support service or contact a registered control organisation.
Support Belgium: Support Slovakia:
[phone] [phone]
website : http://www.niko.be e-mail: [email protected]
e-mail: [email protected]
In case of a defect, you can return your product to a registered Niko wholesaler, together with a clear description
of your complaint (Conditions of use, stated defect…).
2. DESCRIPTION
This Easywave wall-mounted transmitter is part of the Niko RF (Radio Frequency) system, an installation technique
that does not use any wiring between the control points (push-buttons) and the consumers to be operated. This
technique is known as “remote control” or “wireless control”. Transmission occurs by means of radio waves at
the 868.3 MHz frequency. This frequency is reserved for products that do not transmit continuously (1% per
hour = 36s.), so that there is only a minimal risk of interference. The system is therefore ideally suited for use in
specific applications such as renovation of interiors, extensions in existing electrical installations where drilling or
channeling work is excluded, offices with movable walls… or to avoid the use of complex cabling configurations.
It is a modular system built around transmitters and receivers. The wall-mount transmitters take the form of an

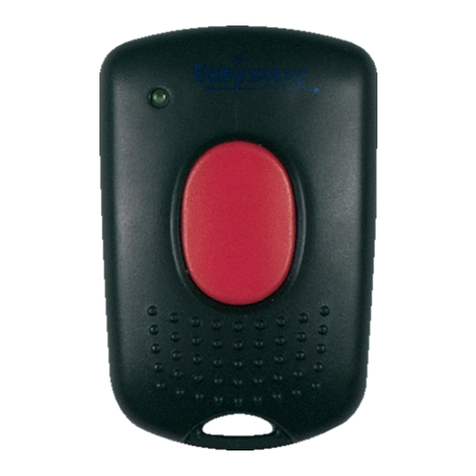

ordinary switch suited for wall mounting. The hand held transmitters take the form of a conventional remote
control unit. Each transmitter can control an unlimited number of receivers simultaneously. Each receiver can
be controlled by up to 32 transmitters.
These products conform to the EG regulations and comply with the essential requirements of the R&TTE directive:
1999/5/EC. The certificate of conformity can be obtained from the Niko support service.
3. INSTALLATION AND USE
3.1. Range between Easywave transmitters and receivers
Equipment using a remote control, such as TV, video and audio, does not suffer interference from the Easywave
transmitters. The Easywave transmitters need not be pointed at the receiver. The range in buildings amounts
to approx. 30m. In open fields ranges of up to 100m are possible. The transmitter range depends upon the
materials used in the building.
You can use the diagnostic unit (05-370) to determine the RF signal strength in a given environment. The device
detects all 868,3MHz signals. The reception quality of the transmitter signal or the strength of the interfering sig-
nals present is indicated by 9 LEDs, allowing you to determine whether the RF transmitter’s range is sufficient.
brick, concrete wood, plaster walls reinforced concrete enclosure in metal
loss: 20 to 40 % loss: 5 to 20 % loss: 40 to 90 % loss: 90 to 100 %
3.2. Inserting/replacing batteries
- Avoid direct contact with the battery to prevent it from discharging.
- The use of NiCd batteries is not allowed.
- Insert the new battery. Observe the polarity (‘+’ and ‘-‘ symbols).
- Batteries to be used: Renata 3V/270mAh CR2430; Saft 3V/270mAh LM2430;
Varta 3V/260mAh CR2430; Panasonic 3V/250mAh CR2330.
- Used batteries are to be returned to an authorised waste collection point.
3.3. Mounting instructions and recommendations
NEVER install the transmitters:
- in a metal distribution box, housing or netting;
- in the immediate vicinity of large metal objects;
- on or near the floor.
4. MOUNTING WALL-MOUNTED TRANSMITTERS
First remove the protection between the battery and the contacts!
1. Gluing: on a flat base, e.g. glass, paint, varnished wood, tiles...
Make sure the base is free from dust and grease.
base plate cover plate transmit module central plate
2. Screwing: on a structured base, e.g. stone walls, plaster...
base plate cover plate transmit module central plate
Vertically EXTENDING a switch in an existing installation to a dual switch is possible by using a dual vertical
cover plate with a 71mm centre distance.
You can REPLACE an existing switch in a flush mounting box for screw mounting if the screws are placed
horizontally.
5. PROGRAMMING
The programming of your Easywave RF system is described in detail in the user manual of the Easywave RF
receivers.
6. TROUBLESHOOTING
If, after programming, the system does not work, you can perform a number of extra checks.
6.1. New installation
- Check whether the protection between the battery and the contacts in the transmitter has been removed.
- Check whether the battery and the contacts make good permanent contact.
- Check the supply voltage of the receiver in the distribution box.
- Check if everything is connected as shown on the wiring diagrams (see user manual receiver(s)).
- Reset and (re)program the receiver (see operating instructions receiver(s); programming).
6.2. Existing installation
- Check the batteries of the transmitter(s).
- Check the mains voltage (230V~) on the receiver.
- Check the operation of the connected load.
- Check for possible interference caused by changes in the system environment (moving of metal cabinets, walls
or furniture...) Restore the original condition, if possible.
6.3. Transmitter malfunction
Pick up the transmitter and walk towards the receiver.
- The system still works at reduced distance: the transmitter has been placed outside the transmitter range or
there is an interference problem. (You can use the diagnosis unit, 05-370)
- The system does not work even when holding the transmitter close to the receiver: check the programming
(see user manual receiver; programming) and/or the battery of the transmitter.
6.4. The system automatically switches on and off
- The system automatically switches on: This is only possible if a foreign transmitter was programmed in the
receiver within the receiver range. Reset the receiver and reprogram the relevant addresses (see operating
instructions receivers; programming).
- The system automatically switches off: This situation can be similar to the situation described above or be the
result of brief current interruptions
7. TECHNICAL DATA
Easywave wall-mounted transmitter 2/4/8 buttons
- transmitter range: 100m in open air; on average 30m in buildings (depending on the materials used)
- 2/4/8 control points
- no wiring between control points and consumers to be operated (RF controlled), only connection between the
receiver (switch) and the light or device
- orientation (pointing) of the transmitters is not necessary (transmission of the signals through non-metal walls
is possible)
- operating temperature: -5 to 50°C
8. GUARANTEE PROVISIONS
- Period of guarantee: 2 years from date of delivery. The delivery date is the invoice date of purchase of the
product by the consumer. If there is no invoice, the date of production applies.
- The consumer is obliged to inform Niko in writing about the defect, within two months after stating the
defect.
- In case of a failure to conform, the consumer has the right to a repair or replacement (decided by Niko) free
of charge.
- Niko cannot be held liable for a defect or damage as a result of an incorrect installation, improper or careless
use or wrong usage or transformation of the goods.
- The compulsory regulations of the national legislation concerning the sales of consumer goods and the protection
of the consumers in the countries where Niko sells, directly or via sister or daughter companies, chain stores,
distributors, agents or permanent sales representatives, take priority over the rules and regulations mentioned
above.
05-301-4x
05-303-4x
05-305-4x
