Niko 05-315 User manual

nv Niko sa Industriepark West 40, BE-9100 Sint-Niklaas, Belgium — tel. [phone] — fax [phone] — e-mail: [email protected] — www.niko.eu PM005-31500R19295
05-315
Lees de volledige handleiding vóór installatie en ingebruikname.
1. BESCHRIJVING
Deze Easywave-zender maakt deel uit van het Niko RF (Radio Frequentie) systeem, een installatietechniek zonder
bedrading tussen de bedieningspunten (drukknoppen) en de te bedienen verbruikers.We spreken hier over een
‘bediening op afstand’ of‘draadloze bediening’.De overdracht gebeurt door radiogolven op de frequentie 868,3MHz.
Op deze frequentie zijn enkel producten toegelaten die niet continu uitzenden (1% per uur = 36s.), waardoor de
kans op storing minimaal is. Het systeem leent zich dan ook uitermate voor specifieke toepassingen zoals bv.
renovatie van geklasseerde interieurs, uitbreidingen in bestaande elektrische installaties waarbij kapwerk uitgesloten
is, bureaus met verplaatsbare wanden... of om ingewikkelde bekabelingen te vermijden. Het systeem is modulair
opgebouwd door middel van zenders en ontvangers. De wandzenders hebben de vorm van een schakelaar die
tegen de wand gemonteerd kan worden. De handzenders hebben de vorm van een klassieke afstandsbediening.
Elke zender kan een onbeperkt aantal ontvangers tegelijkertijd sturen. Elke ontvanger kan door maximaal 32
zenders aangestuurd worden. Deze producten zijn conform de EU-reglementering en voldoen aan de essentiële
eisen van de R&TTE-richtlijn: 1999/5/EC. De conformiteitsverklaring kan u opvragen bij de Niko-supportdienst.
2. WERKING EN GEBRUIK
2.1. Reikwijdte tussen Easywave-zenders en -ontvangers
Toestellen met afstandsbediening zoals tv, video en audio worden niet gestoord door de Easywave-zenders. De
Easywave-zenders moeten optisch niet gericht worden naar de ontvanger. De reikwijdte binnenshuis bedraagt
±30m, in open ruimte 100m. Het zendbereik is afhankelijk van de in de woning gebruikte materialen.
U kunt eventueel gebruik maken van het diagnosetoestel 05-370 om de RF-signaalsterkte te bepalen in een
omgeving. Het toestel herkent alle 868,3Mhz-signalen. Door 9 LED’s wordt de ontvangstkwaliteit van het
zendsignaal of de sterkte van de aanwezige stoorsignalen weergegeven. Zo kan u vaststellen of het bereik van
de RF-zender toereikend is.
baksteen, beton hout, gipsen wanden gewapend beton gesloten metalen ruimte
verlies: 20 à 40% verlies: 5 à 20% verlies: 40 à 90% verlies: 90 à 100%
2.2. Batterijen plaatsen/vervangen
- Vermijd direct contact met de batterij om ontlading te voorkomen.
- Gebruik van NiCd-batterijen is niet toegelaten.
- Plaats de nieuwe batterij. Respecteer hierbij de polariteit (‘+’ en ‘-‘ teken in het compartiment).
- Gebruik 3V-batterijen CR2032 (05-315).
- Gebruikte batterijen dient u in te leveren bij een erkend inzamelpunt.
2.3. Montagevoorschriften en aanbevelingen
Plaats de zenders NOOIT:
- in een metalen verdeelkast, behuizing of vlechtwerk.
- in de onmiddellijke omgeving van grote metalen objecten.
- op of vlakbij de grond.
Knip nooit de witte draad door, dit is de antenne.
3. PROGRAMMEREN
De programmering van het Easywave RF-systeem staat volledig beschreven in de handleiding van de Easywave
RF-ontvangers.
4. TROUBLESHOOTING
Wanneer na programmering het systeem niet werkt, kunt u een aantal extra controles uitvoeren.
4.1. Nieuwe installatie
- Controleer of er goede contactvastheid is tussen batterij en contacten.
- Controleer de netspanning op de ontvanger in de verdeelkast.
- Controleer of alles is aangesloten zoals aangegeven op de aansluitschema’s (zie handleiding ontvangers).
- Reset en (her)programmeer de ontvanger (zie handleiding ontvangers; programmeren).
4.2. Bestaande installatie
- Controleer de batterijen van de zender(s).
- Controleer de netspanning (230V~) op de ontvanger.
- Controleer de werking van de aangesloten belasting.
- Controleer of de omgeving van het systeem veranderd is waardoor er storingen zouden kunnen optreden
(metalen kasten, wanden of meubels verplaatst...). Herstel de oorspronkelijke toestand, indien mogelijk.
4.3. Een zender werkt niet
Neem de zender in de hand en loop naar de ontvanger toe.
- Indien het systeem werkt op gereduceerde afstand, is de zender buiten het zendbereik geplaatst of is er een
probleem door storingen. U kan eventueel gebruik maken van het diagnoseapparaat (05-370).
- Indien het systeem niet werkt, zelfs wanneer de zender in de nabijheid van de ontvanger wordt gebracht,
controleer de programmering (zie handleiding ontvangers; programmeren) en/of de batterij van de zender.
4.4. Het systeem schakelt zichzelf in en uit
- Het systeem schakelt zichzelf in: dit kan slechts gebeuren als binnen het ontvangstbereik een vreemde zender
in de ontvanger geprogrammeerd werd. Reset de ontvanger en herprogrammeer de gewenste adressen (zie
handleiding ontvangers; programmeren).
- Het systeem schakelt zichzelf uit: de situatie kan gelijkaardig zijn aan bovenstaande of kan een gevolg zijn van
kortstondige stroomonderbrekingen.
5. TECHNISCHE GEGEVENS
Easywave-zender 1 kanaal, 4 bedieningspunten (05-315)
- zendbereik: 100m in open lucht, gemiddeld 30m binnenshuis afhankelijk van de gebruikte materialen
- 1 kanaal en 4 drukknoppen of 2 schakelaars
- geen bedrading tussen bedieningspunten en te bedienen verbruikers (RF-gestuurd), enkel verbinding tussen
de ontvanger (schakeleenheid) en het lichtpunt of apparaat
- oriëntatie (richten) van de zenders is niet noodzakelijk (overdracht van de signalen doorheen niet-metalen
wanden is mogelijk)
- werkingstemperatuur: -5 tot 50°C
- afmetingen: 30 x 28 x 9mm
- maximaal radiofrequent vermogen van het Easywave signaal: 3,3 dBm

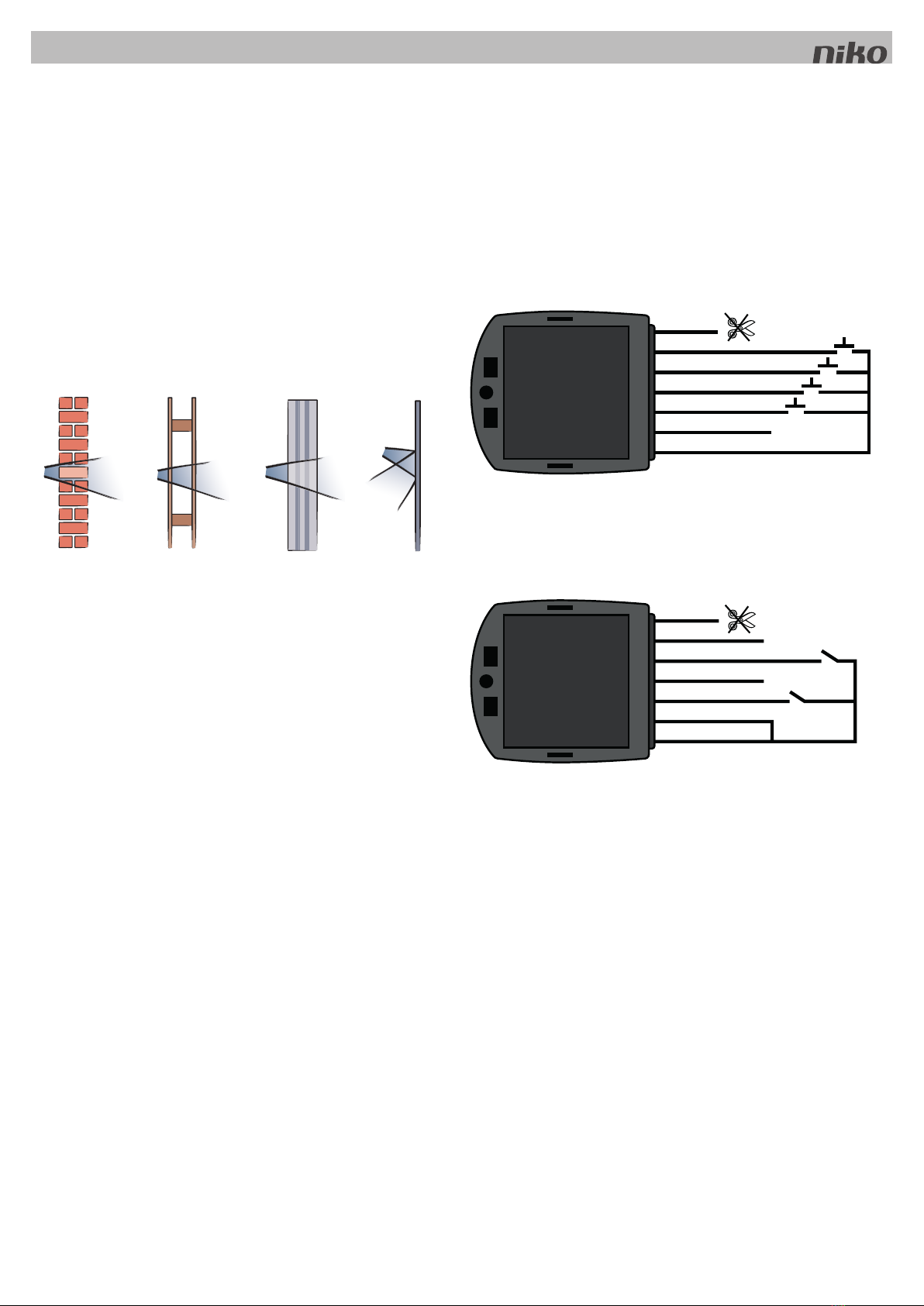

6. AANSLUITSCHEMA’S
6.1. Inbouwinterface voor drukknoppen
Deze interface zet externe N.O.-contacten om in een RF-telegram. Zolang het contact gesloten is, wordt het
telegram verstuurd (max. 8s.).De interface is voorzien van 4 ingangen voor externe contacten (bv. drukknoppen)
en 1 antenne (draadkleur wit).
wit
bruin
groen
geel
grijs
roze select
blauw common
6.2. Inbouwinterface voor schakelaar
De inbouwinterface voor schakelaar zet bistabiele contacten om in een RF-telegram. Als het contact sluit, wordt
de ON-code verstuurd. Als het contact opent, wordt de OFF-code verstuurd. Tussen het openen en sluiten
moet minstens 200ms rust zijn. De interface is voorzien van 2 ingangen voor de schakelaar en 1 antenne
(draadkleur wit). De interface voor schakelaar is enkel geschikt voor functies met een lage bedieningsfrequentie
(bv. deurcontacten...).
wit
bruin
groen
geel
grijs
roze select
blauw

nv Niko sa Industriepark West 40, BE-9100 Sint-Niklaas, Belgium — tel. [phone] — fax [phone] — e-mail: [email protected] — www.niko.eu PM005-31500R19295
05-315
Lisez entièrement le mode d’emploi avant toute installation et mise en service.
1. DESCRIPTION
Cet émetteur Easywave fait partie de la gamme des systèmes RF Niko (Fréquence Radio), une technique
d’installation totalement exempte de câblage entre les points de commande (boutons-poussoirs) et les appareils
à commander. Il s’agit d’un système de ‘commande à distance’. La transmission s’effectue via des ondes radio
d’une fréquence de 868,3MHz. A cette fréquence, seuls des produits qui n’émettent que durant 1% d’une
heure sont autorisés, ce qui minimise les risques d’interférence. Le système se prête particulièrement bien aux
applications spécifiques comme la rénovation d’intérieurs classés, l’extension d’installations électriques existantes
pour lesquelles des travaux de perçage sont exclus,les bureaux à cloisons mobiles,etc.ou pour éviter des travaux
de câblage complexes. Le système se construit de façon modulaire au moyen d’émetteurs et de récepteurs.Les
émetteurs muraux ont la forme d’un interrupteur à installer sur un mur. Les émetteurs portables ont la forme
d’une commande à distance classique. Chaque émetteur peut commander un nombre illimité de récepteurs
en même temps. Chaque récepteur peut être contrôlé par un maximum de 32 émetteurs. Ces produits sont
conformes à la réglementation UE et satisfaisent aux exigences essentielles de la directive R&TTE: 1999/5/CE.
La déclaration de conformité peut être obtenue auprès du service ‘support’ Niko.
2. FONCTIONNEMENT ET UTILISATION
2.1. Portée entre émetteurs et récepteurs Easywave
Des appareils avec commande à distance, tels que télévision,vidéo et audio, ne sont pas parasités par des émetteurs
Easywave. Les émetteurs Easywave ne doivent pas nécessairement être orientés vers le récepteur.La portée s’élève
à ±30m à l’intérieur et à ±100m à l’air libre. La distance d’émission dépend des matériaux utilisés dans la maison.
Vous pouvez éventuellement utiliser l’appareil diagnostic 05-370 afin de déterminer l’intensité de réception RF
dans un lieu. L’appareil reconnaît tous les signaux 868,3MHz. 9 LED vous informent sur la qualité de réception
du signal émetteur ou de l’intensité des signaux parasites. Cela vous permet de déterminer si la portée de
l’émetteur RF suffit.
briques, béton bois, parois en plâtre béton armé espace en métal fermé
perte: 20 à 40% perte: 5 à 20% perte: 40 à 90% perte: 90 à 100%
2.2. Installation/remplacement de la pile
- Evitez le contact direct avec la pile, afin qu’elle ne se décharge pas.
- L’utilisation de piles NiCd n’est pas autorisée.
- Insérez la nouvelle pile. Respectez la polarité (voir signe ‘+’ et ‘-‘).
- Utilisez une pile 3V CR2032 (05-315)
- Des piles usagées doivent être apportées à un centre de collecte agréé.
2.3. Instructions de montage et recommandations
Ne placez JAMAIS l’émetteur:
- dans une armoire de distribution, une boîte ou un chemin de câbles métalliques.
- à proximité immédiate de grands objets métalliques.
- sur ou à proximité du sol.
Ne coupez jamais le fil blanc, c’est l’antenne.
3. PROGRAMMATION
La programmation du système RF Easywave est intégralement décrite dans le mode d’emploi des récepteurs
RF Easywave.
4. DERANGEMENTS
Si le système ne fonctionne pas après l’installation, vous pouvez faire des contrôles supplémentaires.
4.1. Nouvelle installation
- Contrôlez si le contact entre la pile et les contacts est bien établi.
- Contrôlez la tension de réseau sur le récepteur dans l’armoire de distribution.
- Contrôlez si tout a été connecté comme indiqué sur le schéma de raccordement (voir mode d’emploi des récepteurs).
- Réinitialisez et (re)programmez le récepteur (voir mode d’emploi des récepteurs; programmation).
4.2. Installation existante
- Contrôlez les piles de l’ (des) émetteur(s).
- Contrôlez la tension du réseau (230V~) sur le récepteur.
- Contrôlez le fonctionnement de la charge connectée.
- Contrôlez si l’environnement du système n’a pas changé, pouvant provoquer des perturbations (armoires
métalliques, déplacement de meubles ou de parois …). Essayez de rétablir l’état d’origine.
4.3. Un émetteur ne fonctionne pas
Tenez l’émetteur dans la main et marchez en direction du récepteur.
- Si le système fonctionne en diminuant la distance, l’émetteur se trouve en dehors de la zone d’émission ou il
y a un problème d’interférence. (Vous pouvez éventuellement utiliser l’appareil diagnostic 05-370).
- Si le système ne fonctionne pas, même lorsque l’émetteur est à proximité du récepteur,contrôlez la programmation
(voir mode d’emploi des récepteurs; programmation) et/ou la pile de l’émetteur.
4.4. Le système s’enclenche ou se déclenche de lui-même
- Le système s’enclenchede lui-même:dans la portéedece récepteurest programméun autreémetteur.Déprogrammez
le récepteur et reprogrammez les adresses souhaitées (voir mode d’emploi des récepteurs; programmation).
- Le système se déclenche de lui-même: situation analogue au point précédent ou bien le déclenchement est
dû à de courtes coupures de courant.
5. CARACTERISTIQUES TECHNIQUES
Emetteur portable Easywave à 1 canal, 4 points de commande (05-315)
- distance d’émission: 100m en champ libre, environ 30m à l’intérieur (dépend des matériaux utilisés)
- 1 canal et 4 boutons-poussoirs ou 2 interrupteurs
- aucun câblage entre les points de commande et les appareils à commander (commande RF); la seule connexion
est celle entre l’unité de commutation réceptrice et le point lumineux ou l’appareil
- L’orientation des émetteurs vers le récepteur n’est pas nécessaire (la transmission au travers de cloisons non
métalliques est possible)
- température de fonctionnement: -5 à 50°C
- dimensions: 30 x 28 x 9mm
- puissance maximale de la radiofréquence du signal Easywave : 3,3 dBm

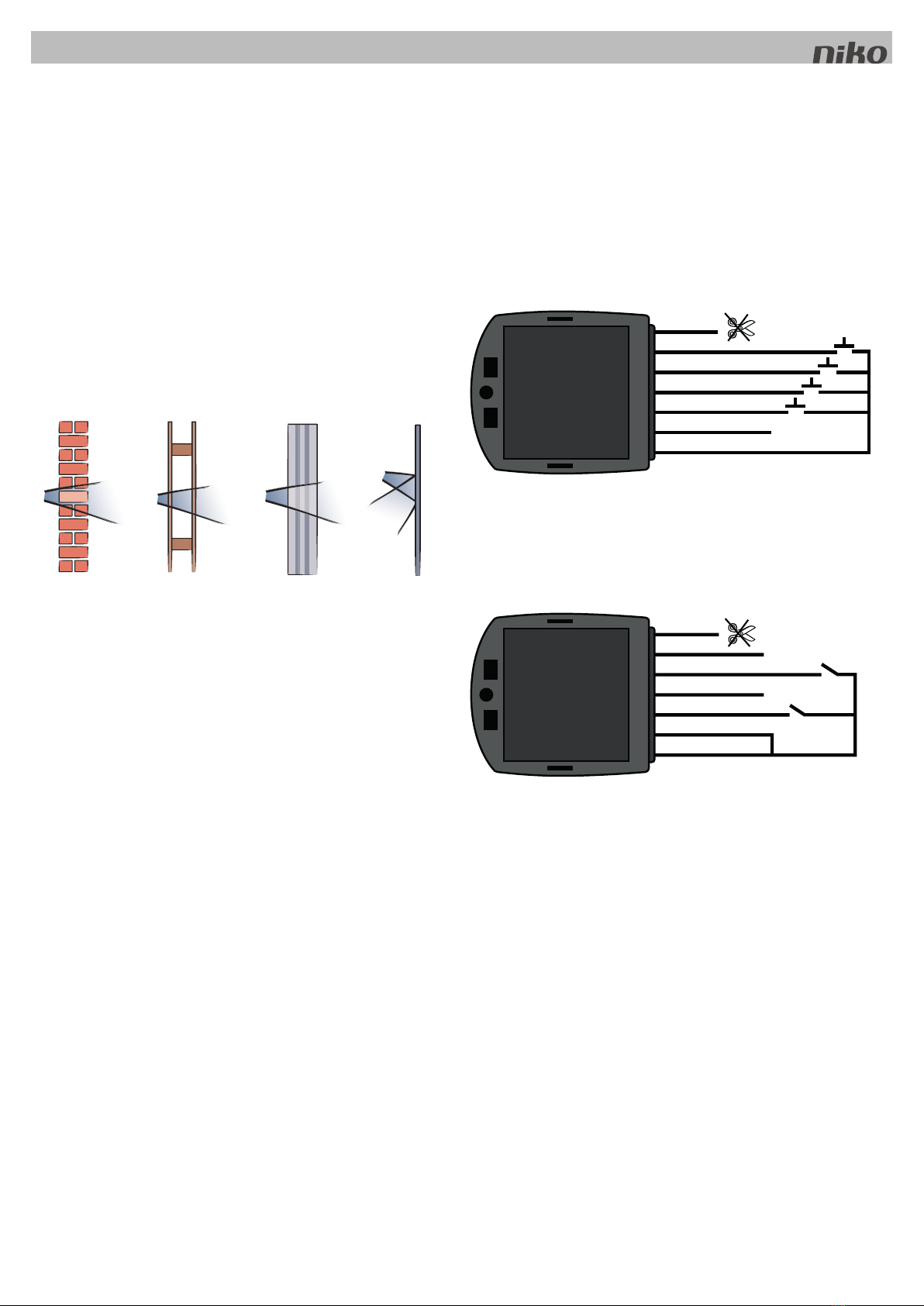

6. SCHEMAS DE RACCORDEMENT
6.1. Interface à encastrer pour boutons-poussoirs
Cette interface a pour but de transformer les impulsions des contacts N.O. en un signal RF (télégramme).Le signal
RF est présent aussi longtemps que le bouton-poussoir est enfoncé (max. 8s.).
L’interface possède 4 entrées pour contacts externes (p.ex. boutons-poussoirs) et 1 antenne (couleur du fil: blanc).
blanc
brun
vert
jaune
gris
roze select
bleu cond. commun
6.2. Interface à encastrer pour interrupteur
L’interface à encastrer pour interrupteur transforme les impulsions des contacts bistables en un télégramme RF.
La fermeture du contact correspond au code ON. L’ouverture du contact correspond au code OFF.
Un intervalle de 200ms doit au moins être présent entre l’ouverture et la fermeture.
L’interface possède 2 entrées pour l’interrupteur et l’antenne (couleur du fil: blanc).
Cette interface est uniquement d’application pour des fonctions ayant une basse fréquence de commande
(p.ex. contacts de portes...).
blanc
brun
vert
jaune
gris
roze select
bleu

nv Niko sa Industriepark West 40, BE-9100 Sint-Niklaas, Belgium — tel. [phone] — fax [phone] — e-mail: [email protected] — www.niko.eu PM005-31500R19295
05-315
Lesen Sie vor der Montage und Inbetriebnahme die vollständige Gebrauchsanleitung.
1. BESCHREIBUNG
Dieser Easywave-Sender gehört zum Niko-Funk-System, einer Installationstechnik die ohne jede Verdrahtung
zwischen den Bedienungspunkten (Tastern) und den zu steuernden Geräten auskommt. Wir sprechen hier von
einer ‚Fernbedienung’. Die Übertragung erfolgt auf der Europäisch harmonisierten Frequenz von 868,3MHz. Auf
dieser Frequenz sind nur Produkte zugelassen, die lediglich 1% = 36s. pro Stunde senden. Hierdurch wird das
Störungsrisiko auf ein Minimum reduziert.Das System eignet sich daher auch besonders gut für spezielle Einsatzfälle
wie z.B. die Renovierung denkmalgeschützter Innenräume oder die Erweiterung bereits vorhandener Installationen,
wo Stemmarbeiten ausgeschlossen sind,in Büros mit mobilenWänden...um hier die Kabelinstallation zu vermeiden.
Das System von Sendern und Empfängern ist modular aufgebaut.Die Wandsender haben die Form eines Schalters,
der auf derWand montiert werden kann.Die Handsender haben die Form einer klassischen Funkfernbedienung.Jeder
Sender kann eine unbegrenzte Anzahl von Empfängern gleichzeitig steuern. Jeder Empfänger kann von maximal
32 Sendern angesteuert werden. Diese Produkte entsprechen den EU-Vorschriften und erfüllen die wesentlichen
Anforderungen der R&TTE-Richtlinie 1999/5/EC. Die Konformitätsbescheinigung erhalten Sie bei der Niko-Hotline.
2. FUNKTIONSWEISE UND ANWENDUNG
2.1. Sendebereich zwischen Easywave-Sender und Easywave-Empfänger
Geräte mit Fernbedienungen wie Fernseh-,Video- und Audiogeräte werden nicht durch Easywave-Sender gestört. Die
Easywave-Sender müssen nicht optisch zum Empfänger ausgerichtet werden. Der Sendebereich beläuft sich auf ca.
30m im Haus und auf 100m im Freien. Der Sendebereich ist von den im Gebäude benutzten Materialien abhängig.
Sie können eventuell das Diagnosegerät 05-370 verwenden, um die Stärke des Funksignals in der Umgebung
zu bestimmen. Das Gerät erkennt alle 868,3MHz-Signale. Durch die 9 LED’s wird die Stärke des Sendesignals
bzw. die der Störsignale wiedergegeben. Die LED’s ermöglichen die Bestimmung des Sendebereichs der
Wandsender.
Backstein, Beton Holz, Gipswände Stahlbeton Geschlossene Metallwände
Verlust: 20 bis 40% Verlust: 5 bis 20% Verlust: 40 bis 90% Verlust: 90 bis 100%
2.2. Batterie installieren/austauschen
- Vermeiden Sie die direkte Berührung der Batteriekontakte, um eine vorzeitige Entladung zu vermeiden.
- Der Einsatz von NiCd-Akkus ist nicht zugelassen.
- Installieren Sie die neue Batterie. Beachten Sie die Polarität (‘+’ und ‘-’) wie im Batteriefach angedeutet.
- Verwenden Sie eine Batterie 3V CR2032 (05-315).
- Benutzte Batterien müssen umweltfreundlich entsorgt werden.
2.3. Montagevorschriften und Empfehlungen
Montieren Sie die Sender NIEMALS:
- in einen Verteilerkasten oder ein Gehäuse aus Metall.
- in der unmittelbaren Nähe von großen Metallobjekten.
- auf dem Boden (oder in dessen Nähe).
Schneiden Sie niemals den weißen Draht ab, dies ist die Antenne.
3. PROGRAMMIERUNG
Die Programmierung des Easywave-Funkfernbedienungssystems wird vollständig in der Anleitung der Easywave-
Empfänger beschrieben.
4. FEHLERBEHEBUNG
Wenn nach der Programmierung das System nicht funktioniert, können Sie zusätzliche Kontrollen ausführen.
4.1. Bei einer Neuinstallation
- Kontrollieren Sie, ob die Kontakte an der Batterie gut anliegen.
- Kontrollieren Sie die Netzspannung am Empfänger (LED) im Verteilerkasten.
- Kontrollieren Sie, ob alles den Schaltplänen entsprechend angeschlossen ist (s. Gebrauchsanleitung Empfänger).
- Führen Sie beim Empfänger ein Reset durch oder programmieren Sie diesen neu (s. Gebrauchsanleitung
Empfänger: Programmierung).
4.2. Bei vorhandenen Anlagen
- Kontrollieren Sie den Zustand der Batterien des/der Sender(s).
- Kontrollieren Sie die Netzspannung (230V~) am Empfänger.
- Kontrollieren Sie die Funktion des angeschlossenen Verbrauchers.
- Kontrollieren Sie, ob im Umfeld des Systems Veränderungen durchgeführt wurden,die Störungen verursachen
könnten (Metallschränke, Wände oder Möbel wurden umgesetzt…). Stellen Sie – wenn möglich – den
ursprünglichen Zustand wieder her.
4.3. Ein Sender funktioniert nicht
Nehmen Sie den Sender in die Hand und gehen Sie in Richtung Empfänger.
- Wenn das System bei reduziertem Abstand funktioniert, wurde der Sender außerhalb des Sendebereichs
montiert oder wird er gestört. Sie können eventuell das Diagnosegerät 05-370 verwenden.
- Wenn das System selbst dann nicht funktioniert, wenn der Sender in der Nähe des Empfängers montiert wird,überprüfen
Sie die Programmierung (s. Gebrauchsanleitung Empfänger:Programmierung) und/oder die Batterie des Senders.
4.4. Das System schaltet sich selbsttätig an und aus
- Das System schaltetsich selbsttätigan:Dies kannnur geschehen,wenn innerhalb des Empfangsbereichsein fremder
Sender betätigt wird, der vorher ebenfalls im Empfänger programmiert wurde.Führen Sie ein Reset des Empfängers
durch und programmieren Sie die gewünschten Sender noch einmal (s. Anleitung Empfänger; Programmierung).
- Das System schaltet sich selbsttätig aus: Die Situation kann ähnlich der oben beschriebenen Situation oder
eine Folge kurzzeitiger Stromausfälle sein.
5. TECHNISCHE DATEN
Easywave-1-Kanal-Sender, 4 Funktionen (05-315)
- Sendebereich: 100m im Freien, durchschnittlich 30m im Haus (abhängig von den benutzten Materialien)
- 1 Kanal und 4 Taster oder 2 Schalter
- keine Verdrahtung zwischen den Bedienungspunkten und den zu bedienenden Geräten (funkgesteuert), nur
ein Kabel zwischen der Empfänger-Schalteinheit und der Lichtquelle oder dem Gerät
- einAusrichten des Senders ist nicht erforderlich (eine Übertragung von Signalen durch nicht-metallische Wände
ist möglich)
- Betriebstemperatur: -5 bis 50°C
- Abmessungen: 30 x 28 x 9mm
- Maximale Radiofrequenzleistung des Easywave-Signals: 3,3 dBm
6. ANSCHLUSSSCHEMATA
6.1. UP-Interface für Taster
Dieses Interface setzt monostabile Öffnerkontaktsignale in ein Funktelegramm um. Solange der Kontakt
geschlossen ist, werden Telegramme gesendet (max. 8s.). Das Interface besitzt 4 Tastereingänge (z.B. Taster)
und eine Antenne (Drahtfarbe: weiß).
weiß
braun
grün
gelb
grau
rosa select
blau gemeinsamer Leiter
6.2. UP-Interface für Schalter
Dieses Interface setzt bistabile Schließerkontaktsignale in ein Funktelegramm um. Sobald der Kontakt geschlossen
wird,wird ein ON-Telegramm gesendet.Wird der Kontakt wieder geöffnet,so wird ein OFF-Telegramm gesendet.
Zwischen dem Öffnen und Schließen des Kontaktes müssen mindestens 200ms Pausenzeit liegen. Dieses Interface
besitzt 2 Schaltereingänge und eine Antenne (Drahtfarbe: weiß). Das Schalterinterface wird für Schaltfunktionen
mit niedriger Bedienfrequenz (z.B. Türkontakte…) empfohlen.
weiß
braun
grün
gelb
grau
rosa select
blau

nv Niko sa Industriepark West 40, BE-9100 Sint-Niklaas, Belgium — tel. [phone] — fax [phone] — e-mail: [email protected] — www.niko.eu PM005-31500R19295
05-315
Read the complete manual before attempting installation and activating the system.
1. DESCRIPTION
This Easywave transmitter is part of the Niko RF (Radio Frequency) system, an installation technique that does
not require any wiring between the control points (push buttons) and the consumers to be operated. This
technique is known as ‘remote control’ or ‘wireless control’. Transmission occurs by means of radio waves at
the 868.3MHz frequency. This frequency is reserved for products that do not transmit continuously (1% per
hour = 36s.), so that there is only a minimal risk of interference. The system is therefore ideally suitable for
use in specific applications such as renovation of interiors, extensions in existing electrical installations where
drilling or channeling work is excluded, offices with movable walls… or to avoid the use of complex cabling
configurations. It is a modular system built around transmitters and receivers. The wall mounted transmitters
take the form of an ordinary switch that can be wall mounted. The hand held transmitters take the form of a
conventional remote control unit. Each transmitter can control an unlimited number of receivers simultaneously.
Each receiver can be controlled by up to 32 transmitters.These products are in conformity with the EG regulations
and comply with the essential requirements of the R&TTE directive 1999/5/EC.The certificate of conformity can
be obtained from the Niko support service.
2. OPERATION AND USE
2.1. Range between Easywave transmitters and receivers
Equipment using a remote control, such as TV, video and audio, does not suffer interference from the Easywave
transmitters. The Easywave transmitters need not be pointed at the receiver. The range in buildings amounts to
approx. 30m.In open fields, ranges of up to 100m are possible.The transmitter range depends on the materials
used in the building.
You can also use diagnosis unit 05-370 to determine the RF signal strength in a given environment. The device
detects all 868,3MHz signals.The reception quality of the transmitter signal or the strength of the interfering signals
present is indicated by 9 LEDs, allowing you to determine whether the RF transmitter’s range is sufficient.
brick, concrete wood, plaster walls reinforced concrete enclosure in metall
loss: 20 to 40% loss: 5 to 20% loss: 40 to 90% loss: 90 to 100%
2.2. Inserting/replacing batteries
- Avoid direct contact with the battery to prevent it from discharging.
- Check that no NiCd batteries are used.
- Insert the new battery. Observe the polarity (‘+’ and ‘-‘ symbols in the compartment).
- Use a 3V CR2032 (05-315) battery.
- Used batteries are to be returned to an authorised waste collection point.
2.3. Mounting instructions and recommendations
NEVER install the transmitters:
- in a metal distribution box, housing or netting;
- in the immediate vicinity of large metal objects;
- on or near the floor.
Never cut the white wire, this is the antenna.
3. PROGRAMMING
How to program your Easywave RF system is described in detail in the user manual of the Easywave receivers.
4. TROUBLESHOOTING
If, after programming, the system does not work, you can perform a number of extra checks.
4.1. New installation
- Check whether the battery and the contacts make good permanent contact.
- Check the supply voltage of the receiver in the distribution box.
- Check if everything is connected as shown on the wiring diagrams (see user manual receivers).
- Reset and (re)program the receiver (see user manual receivers; programming).
4.2. Existing installation
- Check the batteries of the transmitter(s).
- Check the mains voltage (230V~) on the receiver.
- Check the operation of the connected load.
- Check for possible interference caused by changes in the system environment (moving of metal cabinets, walls
or furniture...) Restore the original condition, if possible.
4.3. Transmitter malfunction
Pick up the transmitter and walk towards the receiver.
- The system still works at reduced distance: the transmitter has been placed outside the transmitter range or
there is an interference problem. You can use the diagnosis unit (05-370)
- The system does not work even when holding the transmitter close to the receiver: check the programming
(see user manual receivers; programming) and/or the battery of the transmitter.
4.4. The system automatically switches on and off
- The system automatically switches on: This is only possible if a foreign transmitter was programmed in the
receiver within the receiver range. Reset the receiver and reprogram the relevant addresses (see user manual
receivers; programming).
- The system automatically switches off: This situation can be similar to the situation described above or be the
result of brief current interruptions.
5. TECHNICAL DATA
Easywave transmitter 1 channel, 4 control points (05-315)
- transmitter range: 100m in open air; 30m on average in buildings depending on the materials used
- 1 channel and 4 push buttons or 2 switches
- no wiring between control points and consumers to be operated (RF controlled), only connection between the
receiver (switch) and the light or device to be controlled
- orientation (pointing) of the transmitters is not necessary (transmission of signals through non-metal walls is
possible)
- operating temperature: -5 to 50°C
- dimensions: 30 x 28 x 9mm
- maximum radio frequency power of the Easywave signal: 3.3 dBm
6. WIRING DIAGRAMS
6.1. Flush mounting interface for push buttons
This interface converts external N.O. contacts into an RF-telegram. The telegram is sent for as long as the
contact is closed (max 8s.). The interface is provided with 4 inputs for external contacts (e.g. push buttons) and
1 antenna (wire color: white).
white
brown
green
yellow
grey
pink select
blue common
6.2. Flush mounting interface for switch
The flush mounting interface for switch converts the bistable contacts into an RF-telegram. If the contact closes,
the ON-code is sent. If the contact opens, the OFF-code is sent.Between opening and closing the contact, there
must be an idle period of at least 200ms. The interface is provided with 2 inputs for the switch and 1 antenna
(wire color: white). The interface for switch is only suitable for switch functions with a low control frequency
(e.g. door contacts…).
white
brown
green
yellow
grey
pink select
blue

nv Niko sa Industriepark West 40, BE-9100 Sint-Niklaas, Belgium — tel. [phone] — fax [phone] — e-mail: [email protected] — www.niko.eu PM005-31500R19295
05-315
Pred inštaláciou a spustením systému si prečítajte celú príručku.
1. POPIS
Tento vysielač Easywave je súčasťou RF (rádiofrekvenčného) systému Niko. RF systém na prevádzku nepotrebuje
žiadne prepojenie vodičmi medzi ovládacími bodmi (tlačidlami) a spotrebiteľmi.Táto technika je známa ako ‘riadenie
na diaľku’ alebo ‘bezdrôtové ovládanie’. Prenos sa vykonáva prostredníctvom rádiových vĺn s frekvenciou 868,3
MHz.Táto frekvencia je vyhradená pre produkty, ktoré nemajú spojitý prenos (1% na hodinu = 36 s),takže existuje
len minimálne riziko interferencie. Systém sa preto ideálne hodí na použitie v špecifických aplikáciách, ako je
renovácia interiérov,rozšírenie existujúcich elektrických inštalácií v miestach, kde sú vylúčené vŕtacie práce alebo
práce na združovaní kanálov, v kanceláriách, v ktorých sa dajú presúvať priečky, ... alebo kvôli tomu, aby sme
sa vyhli použitiu komplexných káblovacích konfigurácií. Je to modulový systém, vybudovaný okolo vysielačov a
prijímačov. Vysielače namontované na stenu preberajú podobu obyčajného vypínača, ktorý sa dá namontovať
na stenu. Prenosné vysielače budú mať podobu tradičného diaľkového ovládania. Každý vysielač môže súčasne
ovládať neobmedzený počet prijímačov. Každý prijímač sa dá ovládať až 32 vysielačmi.Tieto výrobky sú v súlade
s predpismi EÚ a zodpovedajú základným požiadavkám direktívy R&TTE 1999/5/ES. Prehlásenie o zhode je
možné obdržať od centra podpory Niko.
2. PREVÁDZKA A POUŽITIE
2.1. Dosah medzi vysielačmi a prijímačmi Easywave
Zariadenie používajúce diaľkové ovládanie, ako je napr. TV, video a audio, nie je ovplyvnené interferenciou z
vysielačov Easywave.Vysielače Easywave nemusia byť nasmerované na prijímač. Dosah v budovách je asi 30 m.
Na otvorených priestranstvách sú možné dosahy až do 100 m. Dosah vysielača v budove závisí aj od materiálov
použitých na stavbu budovy. Na určenie sily RF signálu v danom prostredí môžete použiť RF tester 05-370. Toto
zariadenie zistí všetky signály 868,3 MHz. Kvalitu príjmu signálu vysielača alebo silu interferujúcich prítomných
signálov udáva 9 LED diód, ktoré umožňujú určiť, či je dosah RF vysielača dostačujúci.
tehla, betón drevo, sadrokartónové steny, železobetón, oceľová stena
strata: 20 až 40% strata: 5 až 20% strata: 40 až 90% strata: 90 až 100%
2.2. Vloženie/ výmena batérií
- Vyhýbajte sa priamemu kontaktu s batériou, aby ste zabránili jej vybitiu.
- Skontrolujte, či sa nepoužívajú NiCd batérie.
- Vložte novú batériu. Dodržiavajte polaritu (symboly ‘+’ a ‘-‘ v oddelení pre batérie).
- Použite batériu 3 V CR2032 (05-315).
- Použité batérie sa majú vrátiť na miesto schváleného zberu odpadu.
2.3. Montážne pokyny a odporúčania
Vysielače NIKDY neinštalujte:
- do kovovej rozvodnej skrine, puzdra alebo pletiva;
- do bezprostrednej blízkosti veľkých kovových objektov;
- na podlahu alebo v jej blízkosti.
Nikdy neodrezávajte biely vodič – je to anténa.
3. PROGRAMOVANIE
To, ako naprogramovať RF systém Easywave, je podrobne popísané v príručke používateľa prijímačov Easywave.
4. ODSTRAŇOVANIE PORÚCH
Ak po naprogramovaní systém nepracuje, môžete vykonať mnohé z ďalších kontrol.
4.1. Nové zariadenie
- Skontrolujte, či medzi batériou a kontaktmi je dobré stále spojenie.
- Skontrolujte napájacie napätie prijímača v rozvodnej skrini.
- Skontrolujte, či je všetko pripojené tak, ako je zobrazené na schémach zapojenia (pozri príručku používateľa
prijímače).
- Prijímač vynulujte (Reset) a (pre)programujte (pozri príručku používateľa prijímače; programovanie).
4.2. Existujúce zariadenie
- Skontrolujte batérie vysielača(ov).
- Skontrolujte sieťové napätie (230V~) na prijímači.
- Skontrolujte činnosť pripojenej záťaže.
- Skontrolujte možnú interferenciu spôsobenú zmenami v prostredí (posun kovových skriniek, presunuté steny
alebo nábytok...) Ak je to možné, obnovte pôvodné podmienky.
4.3. Porucha vysielača
Vysielač zoberte a choďte smerom k prijímaču.
- Systém stále pracuje na zníženú vzdialenosť:vysielač bol umiestnený mimo dosah vysielača, alebo ide o problém
rušenia (interferencie). Môžete použiť tester (05-370)
- Systém nepracuje ani vtedy, ak vysielač držíte blízko k prijímaču: skontrolujte programovanie (pozri príručku
používateľa prijímača; programovanie) a/ alebo batériu vysielača.
4.4. Systém sa automaticky zapína a vypína
- Systém sa automaticky zapína: Toto je možné iba vtedy, ak bol na prijímači naprogramovaný cudzí vysielač v
dosahu prijímača. Prijímač vynulujte a patričné adresy preprogramujte (pozri príručku používateľa prijímače;
programovanie).
- Systém sa automaticky vypína:Táto príčina môže byť rovnaká ako je popísaná vyššie, alebo môže byť výsledkom
krátkych momentálnych prerušení.
5. TECHNICKÉ ÚDAJE
Vysielač Easywave, 1- kanálový, so 4 ovládacími bodmi (05-315)
- dosah vysielača: 100 m na otvorenom priestranstve; 30 m v priemere v budovách, (závisí aj od použitých
materiálov)
- 1 kanál a 4 tlačidlá alebo 2 prepínače
- žiadne vodiče medzi ovládacími bodmi a prijímačmi (kontrolované RF),iba spojenie medzi prijímačom (prepínač)
a svetlom alebo obsluhovaným zariadením.
- orientácia (nasmerovanie) vysielačov nie je potrebná (vysielanie signálov cez nekovové steny je možné)
- pracovná teplota: -5 až 50°C
- rozmery: 30 x 28 x 9mm
- Maximalny vykon radiovej frekvencie signalu Easywave: 3,3 dBm
6. SCHÉMA ZAPOJENIA
6.1. Styčná plocha pre tlačidlá, so zapustenou montážou
Táto styčná plocha konvertuje externé NO kontakty na RF-telegram. Tento telegram sa odosiela tak dlho, kým
je kontakt uzavretý (max 8 s.). Styčná plocha je vybavená 4 vstupmi pre externé kontakty (napr. tlačidlá) a 1
anténu (farba vodiča: biela).
biela
hnedá
zelená
žltá
šedá
ružová výber
modrá spoločný
6.2. Zapustená montáž styčnej plochy pre prepínač
Styčná plocha pre prepínač, so zapustenou montážou, konvertuje bistabilné kontakty na RF-telegram. Ak sa
kontakt uzavrie, odošle sa kód - ZAPNÚŤ. Ak sa kontakt otvorí, odošle sa kód - VYPNÚŤ. Medzi otvorením a
zatvorením kontaktu musí byť doba omeškania minimálne 200 ms. Styčná plocha je vybavená 2 vstupmi pre
prepínač a 1 anténou (farba vodiča: biela). Styčná plocha pre prepínač je vhodná len pre funkcie prepínania s
nízkou frekvenciou ovládania (napr. Kontakty dverí...).
biela
hnedá
zelená
žltá
šedá
ružová výber
modrá

nv Niko sa Industriepark West 40, BE-9100 Sint-Niklaas, Belgium — tel. [phone] — fax [phone] — e-mail: [email protected] — www.niko.eu PM005-31500R19295
05-315
Læs hele manualen, inden du foretager installationen og aktiverer systemet.
1. BESKRIVELSE
Denne Easywave-radiosender er en del af Niko RF-systemet (radiofrekvens), en installationsteknik,der ikke kræver
nogen ledningsføring mellem styreenheder (tryk) og de modtagere, der skal styres. Denne teknik er kendt som
"fjernstyring" eller "trådløs styring".Transmission sker ved hjælp af radiobølger med en frekvens på 868,3 MHz.
Denne frekvens er forbeholdt produkter, der ikke transmitterer kontinuerligt (1 % pr. time = 36 s), så der kun er
minimal risiko for interferens. Systemet er derfor ideelt til specifikke anvendelser, såsom renovering, udvidelser
af eksisterende elektriske installationer, hvor det ikke er muligt at bore eller fræse riller, kontorer med flytbare
vægge ... eller til at undgå kompleks konfiguration af ledningsføring. Systemet består af moduler, der er bygget
op omkring radiosendere og modtagere.Vægmonterede radiosendere udformet som en normal afbryder, der kan
monteres på væggen. Den håndholdte radiosender er udformet som en almindelig fjernbetjening. Hver sender
kan betjene et ubegrænset antal modtagere på samme tid. Hver modtager kan styres af op til 32 sendere. Disse
produkter er i overensstemmelse med EU-regulativer og opfylder de essentielle krav i R&TTE-direktiv 1999/5/
EF. Typeattest kan fås hos Niko kundeservice.
2. DRIFT OG BRUG
2.1. Rækkevidde mellem Easywave-radiosendere og modtagere
Udstyr, der bruger en fjernbetjening,såsom tv, video og musikanlæg,udsættes ikke for interferens fra Easywave-
radiosenderne. Easywave-radiosenderne behøver ikke pege mod modtageren. Inde i bygninger er rækkevidden
op til ca. 30 m. I åbne områder er det muligt at opnå rækkevidder på op til 100 m. Radiosenderens rækkevidde
afhænger af de materialer, der anvendes i bygningen.
Du kan også bruge diagnose-enheden 05-370 til at bestemme radio-signalets styrke i bestemte omgivelser.
Enheden genkender alle 868,3MHz-signaler. Kvaliteten af det modtagne transmissionssignal eller styrken af de
forstyrrende signaler angives med 9 LED'ere, så du kan vurdere,om RF-radiosenderens rækkevidde er tilstrækkelig.
mursten, beton træ, gipsvægge armeret beton omgivelse af metal
tab: 20 til 40 % tab: 5 til 20 % tab: 40 til 90 % tab: 90 til 100 %
2.2. Isætning/Udskiftning af batterier
- Undgå direkte kontakt med batteriet for at undgå afladning.
- Kontroller, at der ikke er anvendt NiCd-batterier.
- Isæt nyt batteri. Vær opmærksom på polariteten (se symbolerne "+" og "-" i batteriholderen).
- Brug et 3V CR2032 (05-315)-batteri.
- Brugte batterier skal bortskaffes via et autoriseret affaldsindsamlingssted.
2.3. Instruktioner og anbefalinger for montering
Installer ALDRIG radiosendere:
- i en metalfordeler, -dåse eller -net;
- i umiddelbar nærhed af store metalgenstande;
- på eller nær gulvet.
Klip aldrig den hvide ledning over, det er antennen.
3. PROGRAMMERING
Programmering af Easywave RF-systemet er beskrevet detaljeret i brugermanualen til Easywaves modtagere.
4. FEJLFINDING
Hvis systemet ikke fungerer, efter det er blevet programmeret, kan du udføre en række tjek:
4.1. Ny installation
- Tjek om der er god, permanent kontakt mellem batteri og kontakter.
- Tjek forsyningsspændingen for modtageren i fordelingsboksen.
- Tjek om alt er forbundet som vist i tilslutningsskemaet (se brugermanualen for modtagere).
- Nulstil og (om)programmer modtageren (se brugermanualen for modtagere; programmering).
4.2. Eksisterende installation
- Kontroller radiosenderens batteri(er).
- Kontroller forsyningsspændingen (230 V~) på modtageren.
- Kontroller om belastning er tilsluttet og fungerer.
- Tjek for mulig forstyrrelser forårsaget af ændringer i systemets omgivelser (er metalskabe, -vægge eller -møbler
blevet flyttet...). Genopret om muligt de oprindelige forhold.
4.3. Fejl i radiosender
Tag radiosenderen og gå hen imod modtageren.
- Systemet fungerer stadig med reduceret rækkevidde: Radiosenderen er blevet placeret udenfor radiosenderen
rækkevidde, eller der er problemer med interferens. Du kan bruge diagnose-enheden (05-370)
- Systemet fungerer ikke, selv ikke efter radiosenderen er flyttet tættere på modtageren; kontroller programmeringen
(se brugermanualen for modtagere; programmering) og/eller radiosenderens batteri.
4.4. Systemet styres automatisk On og Off
- Systemet indkobler automatisk:Det er kun muligt, hvis en radiosender er blevet programmeret i modtageren og
inden for modtagerens rækkevidde. Nulstil modtagere og omprogrammer de relevante adresser (se brugermanual
for modtagere; programmering).
Systemet udkobler automatisk: Denne situation kan svare til den situation, der er beskrevet ovenfor eller være
et resultat af korte strømafbrydelser.
5. TEKNISKE DATA
Easywave-radiosender 1-kanal, 4 betjeningstryk (05-315)
- rækkevidde: 100 m i frit felt; gennemsnitligt 30 m i bygninger (alt efter de anvendte materialer)
- 1-kanal og 4 tryk eller 2 afbrydere
- ingen kabelføring mellem kontrolpunkter og modtagere, der skal betjenes (RF-betjening), kun forbindelse
mellem modtager (afbryder) og den enhed, der skal betjenes
- det er ikke nødvendigt at pege med radiosenderen (det er muligt at sende signaler gennem vægge af andet
end metal)
- omgivelsestemperatur -5 to 50 °C
- dimensioner: 30 x 28 x 9 mm
- maksimal radiofrekvensstyrke for Easywave-signal: 3,3 dBm
6. TILSLUTNINGSSKEMA
6.1. Planforsænket interface til tryk
Dette interface konverterer eksterne NO-kontakter til et RF-signal. Signalet sendes så længe trykket er sluttet
(maks. 8 s). Interface leveres med 4 indgange til eksterne tryk og 1 antenne (kabelfarve: hvid).
hvid
brun
grøn
gul
grå
lyserød vælg
blå fælles
6.2. Planforsænket interface til afbryder
Det planforsænkede interface til tryk konverterer de bistabile kontakter til et RF-signal. Hvis kontakten sluttes,
sendesTIL-koden.Hvis kontakten brydes, sendes FRA-koden.Mellem kontaktens slutte og bryde-funktion.skal der
være en pause på mindst 200 ms. Interfacet leveres med 2 indgange til afbryderen og 1 antenne (ledningsfarve:
hvid). Interface til afbryderen kan kun bruges til afbryderfunktioner med lav betjeningsfrekvens (fx dørkontakter).
hvid
brun
grøn
gul
grå
lyserød vælg
blå

nv Niko sa Industriepark West 40, BE-9100 Sint-Niklaas, Belgium — tel. [phone] — fax [phone] — e-mail: [email protected] — www.niko.eu PM005-31500R19295
05-315
Läs hela handboken innan du utför installationen och aktiverar systemet.
1. BESKRIVNING
Denna Eaysywave-sändare är en del av Nikos RF-system (radiofrekvens), en trådlös installationsteknik mellan de
kontrollpunkter (tryckknappar) och enheter som används. Tekniken kallas ”fjärrkontroll” eller ”trådlös kontroll”.
Signalöverföring sker via radiovågor vid en frekvens på 868,3MHz. Denna frekvens är reserverad för produkter
som inte utsänder signaler kontinuerligt (1 % per timme eller 36 sekunder), vilket minskar risken för avbrutna
signaler till ett absolut minimum. Därför är systemet ytterst lämpligt för specifika tillämpningar, till exempel
renovering av interiörer, utbyggnad av befintliga elinstallationer (där man inte kan borra eller göra kanaler), för
användning på kontor med flyttbara väggar och i installationer där komplicerad kabeldragning bör undvikas. Det är
ett modulbaserat system uppbyggt kring sändare och mottagare. De väggmonterade sändarna ser ut som vanliga
strömställare som passar för väggmontering. Den handburna sändaren ser ut som en traditionell fjärrkontroll.
Varje sändare kan på en och samma gång styra ett obegränsat antal mottagare. Varje mottagare kan styras av
upp till 32 sändare. Dessa produkter är överensstämmande med EU-regler och uppfyller de viktigaste kraven i
R&TTE-direktivet 1999/5/EG. Intyg om överensstämmelse kan erhållas hos Nikos supportservice.
2. DRIFT OCH ANVÄNDNING
2.1. Räckvidd mellan Easywave-sändare och -mottagare
Enheter för vilka en fjärrkontroll används, som t.ex. TV-, video- och ljudenheter, kommer inte att störas av
Easywave-sändare. Easywave-sändarna behöver inte placeras så att de pekar mot mottagaren.Räckvidden inne
i byggnader uppgår till ca. 30 m. På öppna fält kan räckvidden uppgå till 100 m. Sändningsavståndet beror på
vilka material som används i byggnaden.
Den diagnostiska enheten 05-370 kan användas för att fastställa RF-signalstyrkan inom ett visst område.
Enheten känner igen alla 868,3MHz-signaler. Mottagningskvaliteten hos sändarsignalen eller styrkan hos de
befintliga störningssignalerna indikeras med hjälp av 9 LED-lampor, så att du kan avgöra om RF-sändarens
räckvidd är tillräcklig.
tegel, betong trä, gipsväggar förstärkt betong inneslutning i metall
förlust: 20 till 40 % förlust: 5 till 20 % förlust: 40 till 90 % förlust: 90 till 100 %
2.2. Sätta i/byta batterier
- Undvik direkt kontakt med batteriet för att förhindra att det laddas ur.
- Kontrollera att inga NiCd-batterier används.
- Sätt i det nya batteriet. Observera polariteten (”+” och ”-” symbolerna i facket).
- Använd ett 3 V CR2032-batteri (05-315).
- Uttjänta batterier ska lämnas till auktoriserad avfallsanläggning.
2.3. Monteringsinstruktioner och rekommendationer
Installera ALDRIG sändarna:
- i ett elskåp, hölje eller nätstycke av metall,
- i omedelbar närhet till stora metallföremål,
- på eller nära golvet.
Kapa aldrig den vita sladden, det är antennen.
3. PROGRAMMERING
Programmering av ditt Eaysywave RF-system beskrivs i detalj i användarhandboken till Easywave-mottagarna.
4. FELSÖKNING
Om systemet inte fungerar efter programmeringen kan du utföra ett antal extra kontroller.
4.1. Ny installation
- Kontrollera att batteriet och kontakterna har god permanent kontakt.
- Kontrollera försörjningsspänningen i elcentralen.
- Kontrollera att allt är anslutet enligt kopplingsschemana (se mottagarnas användarhandledning).
- Återställ och programmera (om) mottagaren (se mottagarnas användarhandbok; programmering).
4.2. Befintlig installation
- Kontrollera sändaren/sändarnas batterier.
- Kontrollera nätspänningen (230 V~) hos mottagaren.
- Kontrollera driften hos den anslutna belastningen.
- Kontrollera med avseende på störningar orsakad av förändringar i systemmiljön (flytt av metallskåp, väggar
eller möbler ...) Återställ originalomgivningen, om det går.
4.3. Funktionsfel sändare
Plocka upp sändaren och gå i riktning mot mottagaren.
- Systemet fungerar fortfarande på reducerat avstånd:sändaren har placerats utanför sändningsräckvidden eller
föreligger det ett störningsproblem. Du kan använda diagnosenheten (05-370)
- Systemet fungerar inte ens när sändaren hålls nära mottagaren:kontrollera programmeringen (se mottagarnas
användarhandbok; programmering) och/eller sändarens batteri.
4.4. Systemet sätts igång och stängs av automatiskt
- Systemet sätts igång automatiskt: Detta är endast möjligt om en främmande sändare programmerats i
mottagaren inom mottagarens räckvidd. Återställ mottagaren och programmera om de relevanta adresserna
(se mottagarnas användarhandbok; programmering).
- Systemet stängs av automatiskt: Den här situationen kan vara liknande den som beskrevs ovan eller vara
resultatet av korta strömavbrott.
5. TEKNISKA DATA
Easywave-sändare 1 kanal, 4 kontrollpunkter (05-315)
- sändningsräckvidd:100 m på öppet fält, i genomsnitt 30 m i byggnader,beroende på det material som används
- 1 kanal och 4 tryckknappar eller 2 strömställare
- ingen trådanslutning mellan de kontrollpunkter och enheter som ska drivas (RF-kontrollerade),endast anslutning
mellan den mottagare (strömställare) och den belysning eller enhet som ska styras
- sändarna behöver inte riktas in (signalöverföringen fungerar genom icke-metallväggar)
- driftstemperatur: -5 till 50 °C
- mått: 30 x 28 x 9 mm
- maximal radiofrekvenseffekt hos Easywave-signalen: 3,3 dBm
6. KOPPLINGSSCHEMAN
6.1. Infällt gränssnitt för tryckknappar
Detta gränssnitt konverterar externa N.O.-kontakter till ett RF-telegram.Telegrammet skickas så länge kontakten är
stängd (max 8 s.).Gränssnittet har 4 ingångar för externa kontakter (t.ex. tryckknappar) och 1 antenn (sladdfärg:vit).
vit
brun
grön
gul
grå
rosa välj
blå gemensam
6.2. Infällt gränssnitt för strömställaren
Det infällda gränssnittet för strömställaren konverterar de bistabila kontakterna till ett RF-telegram. Om kontakten
stängs skickas PÅ-koden. Om kontakten öppnas skickasAV-koden. Mellan det att kontakten öppnas och stängs
måste det föregå en viloperiod på minst 200 ms. Gränssnittet har 2 ingångar för strömställaren och 1 antenn
(sladdfärg: vit). Gränssnittet för strömställaren är endast lämpligt för strömställningsfunktioner med en låg
kontrollfrekvens (t.ex. dörrkontakter …).
vit
brun
grön
gul
grå
rosa välj
blå

nv Niko sa Industriepark West 40, BE-9100 Sint-Niklaas, Belgium — tel. [phone] — fax [phone] — e-mail: [email protected] — www.niko.eu PM005-31500R19295
05-315
NL
1. CE-MARKERING
Dit product voldoet aan alle toepasselijke Europese richtlijnen en verordeningen. Voor
radioapparatuur verklaart Niko nv dat de radioapparatuur uit deze handleiding conform
is met Richtlijn 2014/53/EU. Indien van toepassing, kan de volledige tekst van de
EU-conformiteitsverklaring geraadpleegd worden op www.niko.eu.
2. MILIEU
Dit product of de bijgeleverde batterijen mag u niet bij het ongesorteerd afval gooien.Breng
uw afgedankt product naar een erkend verzamelpunt. Net als producenten en importeurs
speelt ook u een belangrijke rol in de bevordering van sortering, recycling en hergebruik
van afgedankte elektrische en elektronische apparatuur. Om de ophaling en verwerking te
kunnen financieren,heftde overheid in bepaaldegevallen een recyclingbijdrage(inbegrepen
in de aankoopprijs van dit product).
FR
1. MARQUAGE CE
Ce produit est conforme à l’ensemble des directives et règlements européens applicables.
Pour l'appareillage radio,Niko SA déclare que l'appareillage radio de ce mode d'emploi est
conforme à la Directive 2014/53/EU. Si d'application, le texte complet de la déclaration
de conformité UE peut être consulté sur www.niko.eu.
2. ENVIRONNEMENT
Vous ne pouvez pas mettre ce produit ou les batteries fournies au rebut en tant que déchet
non trié.Déposez votre produit usagé à un point de collecte agréé.Tout comme les fabricants
et importateurs, vous jouez un rôle important dans la promotion du tri, du recyclage et de la
réutilisation d’appareils électriques et électroniques mis au rebut. Pour financer la collecte et
le traitement, les pouvoirs publics ont prévu, dans certains cas, une cotisation de recyclage
(comprise dans le prix d’achat de ce produit).
EMBALLAGES
CARTONS ET PAPIER
À TRIER
DE
1. CE-KENNZEICHNUNG
Dieses Produkt erfüllt alle anwendbaren europäischen Richtlinien undVerordnungen.Für
FunkgeräteerklärtNikonv,dass die Funkgeräte aus dieserAnleitungderRichtlinie 2014/53/
EU entsprechen.Falls zutreffend, kann der vollständigeText der EU-Konformitätserklärung
auf www.niko.eu eingesehen werden.
2. UMWELT
Sie dürfen dieses Produkt oder die mitgelieferten Batterien nicht über den normalen
Hausmüll entsorgen. Bringen Sie Ihr ausgedientes Produkt zu einer anerkannten
Sammelstelle. Genau wie Hersteller und Importeure spielen auch Sie eine wichtige Rolle
bei Sortierung, Recycling und Wiederverwendung von ausgedienten elektrischen und
elektronischen Geräten. Um die Abholung und Verarbeitung wiederverwertbarer Abfälle
finanzieren zu können, ist im Verkaufspreis oftmals bereits eine obligatorische
Recyclingabgabe enthalten.
EN
1. CE-MARKING
This product complies with all of the relevant European guidelines and regulations. For
radio equipment Niko nv declares that the radio equipment in this manual conforms with
the 2014/53/EU directive. If applicable, the full text of the EU Declaration of Conformity
can be found on www.niko.eu.
2. ENVIRONMENT
This product and/or the batteries provided cannot be deposited in non-recyclable waste.
Take your discarded product to a recognised collection point. Just like producers and
importers, you too play an important role in the promotion of sorting, recycling and reuse
of discarded electrical and electronic equipment. To finance the rubbish collection and
waste treatment, the government levies recycling charges in certain cases (included in
the price of this product).
SK
1. OZNAČENIE ES
Tento výrobok spĺňa všetky relevantné Európske predpisy a nariadenia. Čo sa rádiových
zariadení týka, spoločnosť Niko nv vyhlasuje, že rádiové zariadenia v tomto návode sú
v súlade so smernicou 2014/53/EÚ. V prípade potreby môžete plné znenie Európskeho
vyhlásenia o zhode nájsť na stránke www.niko.eu.
2. PROSTREDIE
Tento výrobok a/alebo k nemu pribalené batérie sa nesmú likvidovať spolu s
nerecyklovateľným odpadom. Svoj znehodnotený výrobok odneste na určené zberné
miesto odpadu alebo do recyklačného strediska. Nielen výrobcovia a dovozcovia, ale aj
vy zohrávate veľmi dôležitú úlohu v rámci podpory triedenia, recyklovania a opätovného
používania odpadu vzniknutého z elektrických a elektronických zariadení.Aby bolo možné
financovať zber, triedenie a spracovanie odpadu, vláda v určitých prípadoch odvádza
poplatky za recykláciu (tie sú zahrnuté v cene tohto výrobku).
DK
1. CE MÆRKNING
Dette produkt er i overensstemmelse med alle relevante europæiskeretningslinjer og regler.
For radioudstyr erklærer Niko nv, at radioudstyret idenne vejledning er i overensstemmelse
med 2014/53 / EU-direktivet. Den fulde ordlyd af EU-overensstemmelseserklæringen
kan findes på www.niko.eu.
2. MILJØ
Dette produkt og/eller de medfølgende batterier må ikke deponeres i ikke-genanvendeligt
affald. Det kasserede produkt skal afleveres til en genbrugsstation. Din rolle er lige så
vigtig som producentens og importørensmed hensyn til at fremme sortering,genanvendelse
og genbrug af kasseret elektrisk og elektronisk udstyr.For at finansiere affaldssamlingen
og affaldsbehandlingen opkræver regeringen i nogen tilfælde genbrugsafgifter (prisen
på dette produkt er inklusiv disse afgifter).
SE
1. CE-MÄRKNING
Denna produkt uppfyller alla relevanta europeiska riktlinjer och regler. För radioutrustning
försäkrar Niko nv att radioutrustningen i denna handbok uppfyller direktivet 2014/53/
EU. Vid behov kan den fullständiga texten till EU-försäkran om överensstämmelse läsas
på www.niko.eu.
2. MILJÖ
Denna produkt och/eller de medföljande batterierna får inte slängas bland icke-
återvinningsbart avfall. Ta med din kasserade produkt till ett godkänt insamlingsställe.
Precis som tillverkare och importörer spelar du också en viktig roll i arbetet för sortering,
återvinning och återanvändning av kasserad elektrisk och elektronisk utrustning. För att
finansiera avfallshämtning och avfallshantering tar myndigheterna i vissa fall ut avgifter
(ingår i priset på produkten).
SUPPORT & CONTACT
nv Niko sa
Industriepark West 40
9100 Sint-Niklaas, Belgium
www.niko.eu
EN [phone] [email protected]
NL België: [phone]
Nederland: [phone]
[email protected]
[email protected]
FR
Belgique: [phone]
France: [phone]
Suisse: [phone]
[email protected]
[email protected]
[email protected]
DE
Deutschland: [phone]
Schweiz: [phone]
Österreich: [phone]
Belgien: [phone]
[email protected]
[email protected]
[email protected]
[email protected]
DK [phone]
[email protected]
SE [phone]
[email protected]
SK [phone] [email protected]
DISCLAIMER
Niko prepares its manuals with the greatest care and strives to make them as complete,
correct and up-to-date as possible. Nevertheless, some deficiencies may subsist. Niko
cannot be held responsible for this, other than within the legal limits. Please inform us of
any deficiencies in the manuals by contacting Niko customer services at [email protected].
