AF-S NIKKOR 24-120mm f/4G ED VR

2
Jp
安全上のご注意
ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いください。この「安全上のご注意」は製品を
安全に正しく使用していただき、あなたや他の人々への危害や財産への損害を未然に防止するために、重要な内容
を記載しています。お読みになった後は、お使いになる方がいつでも見られる所に必ず保管してください。
表示について
表示と意味は次のようになっています。
警告 この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される
内容を示しています。
注意 この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想定される内容および
物的損害の発生が想定される内容を示しています。
お守りいただく内容の種類を、次の絵表示で区分し、説明しています。
絵表示の例
 記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近くに具体的な注意内容
（左図の場合は感電注意）が描かれています。
記号は、禁止の行為（してはいけないこと）を告げるものです。図の中や近くに具体的な禁止内容
（左図の場合は分解禁止）が描かれています。
●記号は、行為を強制すること（必ずすること）を告げるものです。図の中や近くに具体的な強制内容
（左図の場合は電池を取り出す）が描かれています。

3
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
警告
分解禁止
分解したり、修理や改造をしないこと
感電したり、異常動作をしてケガの原因となります。
接触禁止
すぐに
修理依頼を
落下などによって破損し、内部が露出した
ときは、露出部に手を触れないこと
感電したり、破損部でケガをする原因となります。
カメラの電池を抜いて、販売店またはニコンサー
ビス機関に修理を依頼してください。
電池を取る
すぐに
修理依頼を
熱くなる、煙が出る、こげ臭いなどの異常時
は、速やかにカメラの電池を取り出すこと
そのまま使用すると火災、やけどの原因となりま
す。電池を取り出す際、やけどに充分注意してく
ださい。電池を抜いて、販売店またはニコンサー
ビス機関に修理を依頼してください。
水かけ禁止
水につけたり、水をかけたり、雨にぬらし
たりしないこと
発火したり感電の原因となります。
使用禁止
引火、爆発のおそれのある場所では使用し
ないこと
プロパンガス・ガソリンなど引火性ガスや粉塵の
発生する場所で使用すると、爆発や火災の原因と
なります。
見ないこと
レンズまたはカメラで直接太陽や強い光を
見ないこと
失明や視力障害の原因となります。
注意
感電注意
ぬれた手でさわらないこと
感電の原因になることがあります。
放置禁止
製品は幼児の手の届かないところに置くこと
ケガの原因になることがあります。
使用注意
逆光撮影では、太陽を画角から充分にずら
すこと
太陽光がカメラ内部で焦点を結び、火災の原因に
なることがあります。画角から太陽をわずかに外
しても火災の原因になることがあります。
保管注意
使用しないときは、レンズにキャップをつけ
るか太陽光のあたらない所に保管すること
太陽光が焦点を結び、火災の原因になることがあ
ります。
移動注意
三脚にカメラやレンズを取り付けたまま移動
しないこと
転倒したりぶつけたりしてケガの原因になること
があります。
放置禁止
窓を閉め切った自動車の中や直射日光が当
たる場所など、異常に温度が高くなる場所
に放置しないこと
内部の部品に悪い影響を与え、火災の原因となる
ことがあります。

4
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr

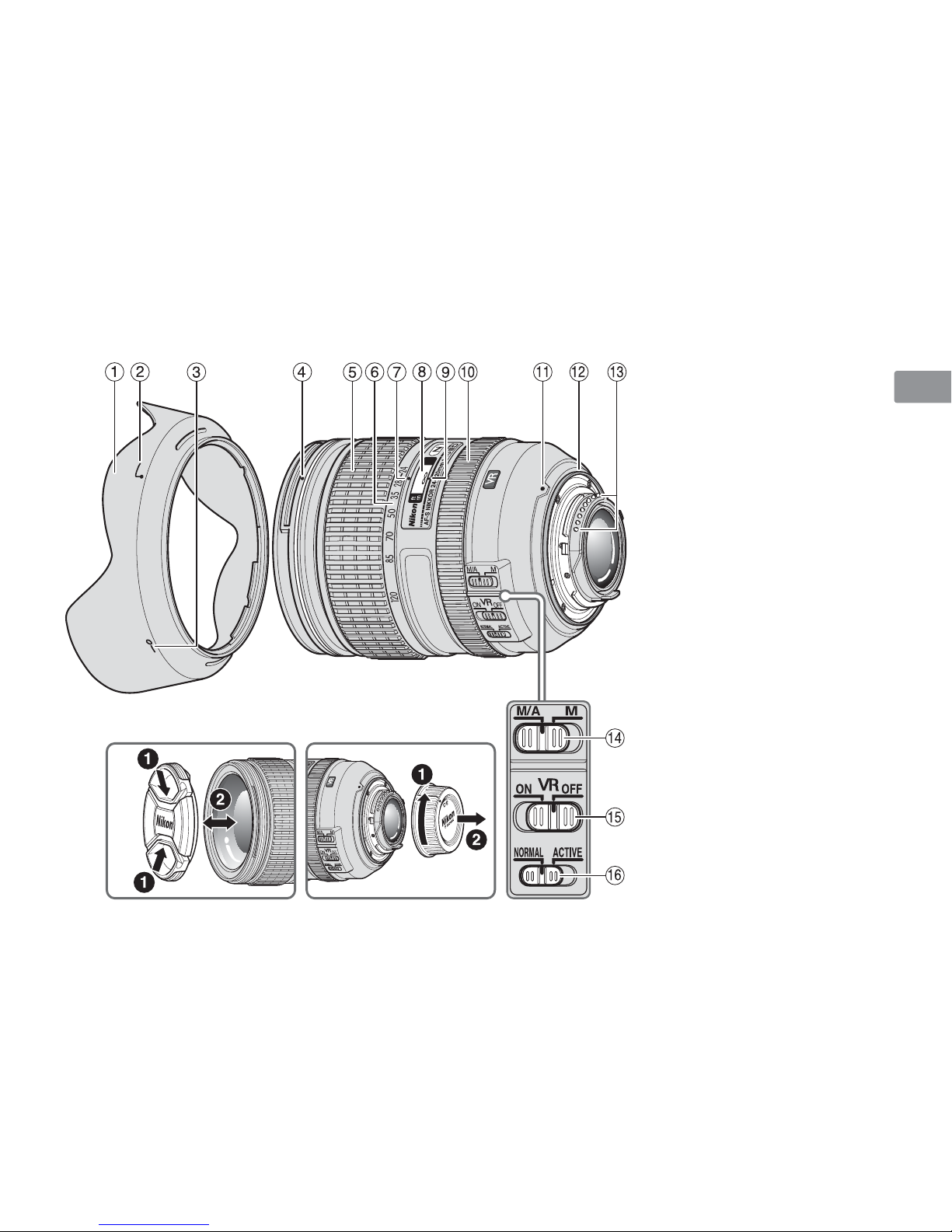

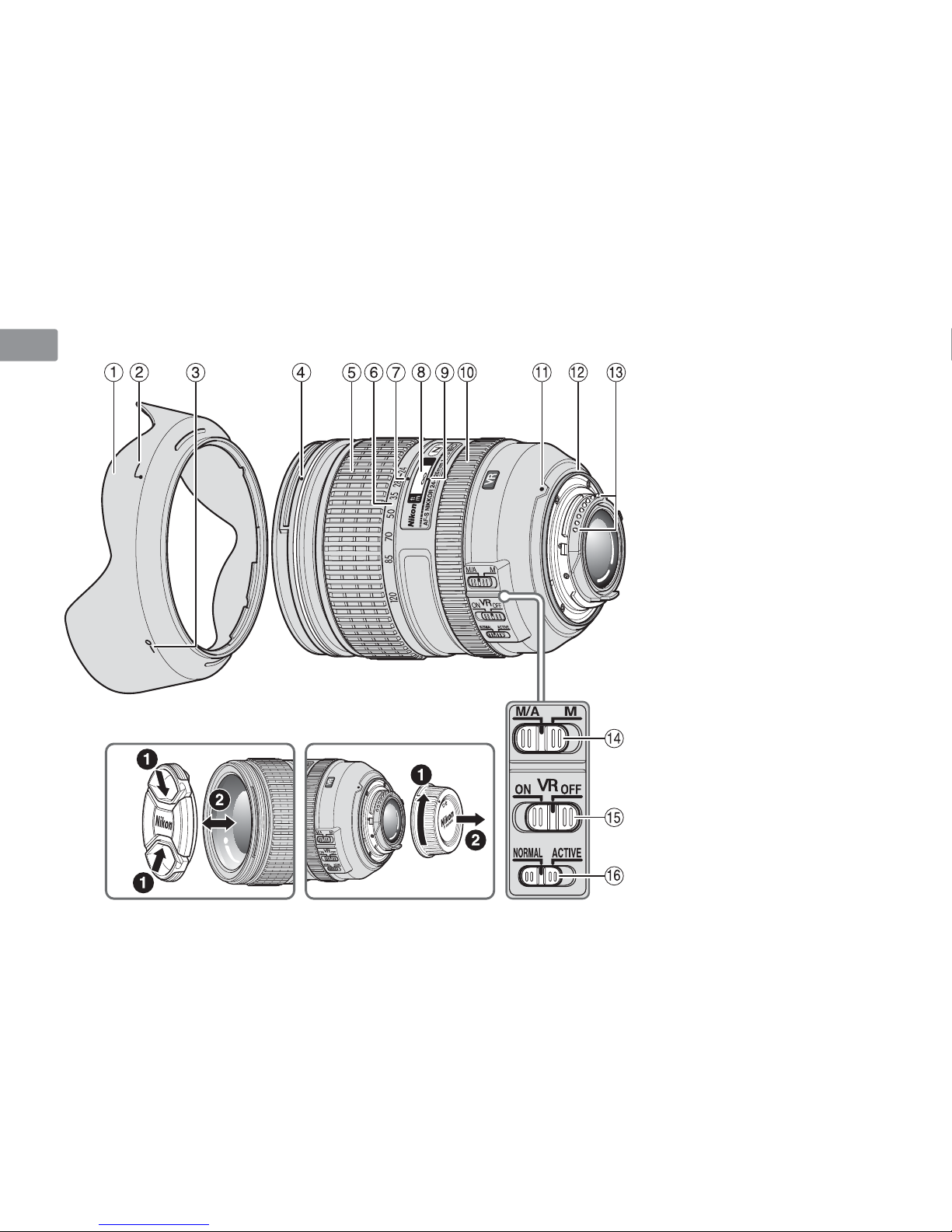

■各部の名称
1フード（P.8）
2フード取り付け指標（P.8）
3フードセット指標（P.8）
4フード着脱指標（P.8）
5ズームリング（P.8）
6焦点距離目盛
7焦点距離目盛指標
8距離目盛（P.8）
9距離目盛基準線
!フォーカスリング（P.6）
"レンズ着脱指標
#レンズマウントゴムリング
（P.10）
$CPU 信号接点（P.10）
%フォーカスモード切り換え
スイッチ（P.6）
&手ブレ補正スイッチ（P.7）
(手ブレ補正モード切り換え
スイッチ（P.7）
（ ）：参照頁

5
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
このたびはニッコールレンズをお買い上げくださいまして、誠にありがとうございます。ご使用の前に、
この使用説明書をよくお読みの上、正しくお使いください。また、カメラの使用説明書もご覧ください。
■主な特長
● 
ナノクリスタルコート（Nano Crystal Coat）を一
部のレンズに施したことにより、強い太陽光が当た
る屋外撮影から、スポットライトのある室内撮影ま
で、クリアーで抜けの良い画像を提供します。
●手ブレ補正機能（VRⅡ）を使用すると、使わないと
きと比べ約 4 段分※シャッタースピードを遅くして
撮影できるため、シャッタースピードの選択範囲が
広がり、幅広い領域で手持ち撮影が可能です。（※当
社測定条件によります。また、手ブレ補正効果は、
撮影者や撮影条件によって異なります。）
ご注意
●DX フォーマットのニコンデジタル一眼レフカメラ
（D300 シリーズ、D90 など）に装着すると、対角
線画角は 61°―13°20′となり、35mm 判換算では
焦点距離約 36mm―180mm 相当のレンズになり
ます。
■使用できる機能
カメラによって、使用できる機能には制限・制約があ
りますので、カメラの使用説明書でもご確認ください。
カメラ 機 能
露出（撮影）モード
VR AF P
※1
SAM
FX フォーマット /DX フォーマットの
ニコンデジタル一眼レフカメラ、
F6、F5、F100、F80 シリーズ 、
ニコン U2、 ニコン U
○○ ○○○○
プロネア 600i、 プロネア S※2 ×○ ○○○○
F4
シリーズ 、F90X シリーズ 、
F90
シリーズ 、F70D ×○ ○○××
ニコン Us、F60D、F50D、
F-401
シリーズ
×× ○○○○
F-801
シリーズ 、F-601M × × ○ ○ × ×
F3AF、F-601、F-501、
MF
カメラ （F-601M を除く） ×× ××××
○：
使用可 ×： 使用不可 VR： 手ブレ補正 AF： オートフォーカス
※1：P には AUTO（オート）モード、イメージプログラ
ムモード（シーンモード）を含みます。
※2：M モードの設定はありません。

6
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
■ピント合わせの方法
ご使用のカメラや撮影目的によって、下表のようなピ
ント合わせが選択できます。
M/A（マニュアル優先オートフォーカスモード）の使
い方
1レンズのフォーカスモード切り換えスイッチを
[M/A] にセットします。
2AF（オートフォーカス）撮影時、カメラのシャッター
ボタンを半押ししたまま、あるいはAF作動（AF-ON）
ボタンを保持したまま、フォーカスリングを手で回
転させると、瞬時にMF（マニュアルフォーカス）撮影
が行えます。
3カメラのシャッターボタンの半押しやAF作動
（AF-ON）ボタンを再度操作するとAF（オートフォー
カス）で撮影が可能となります。

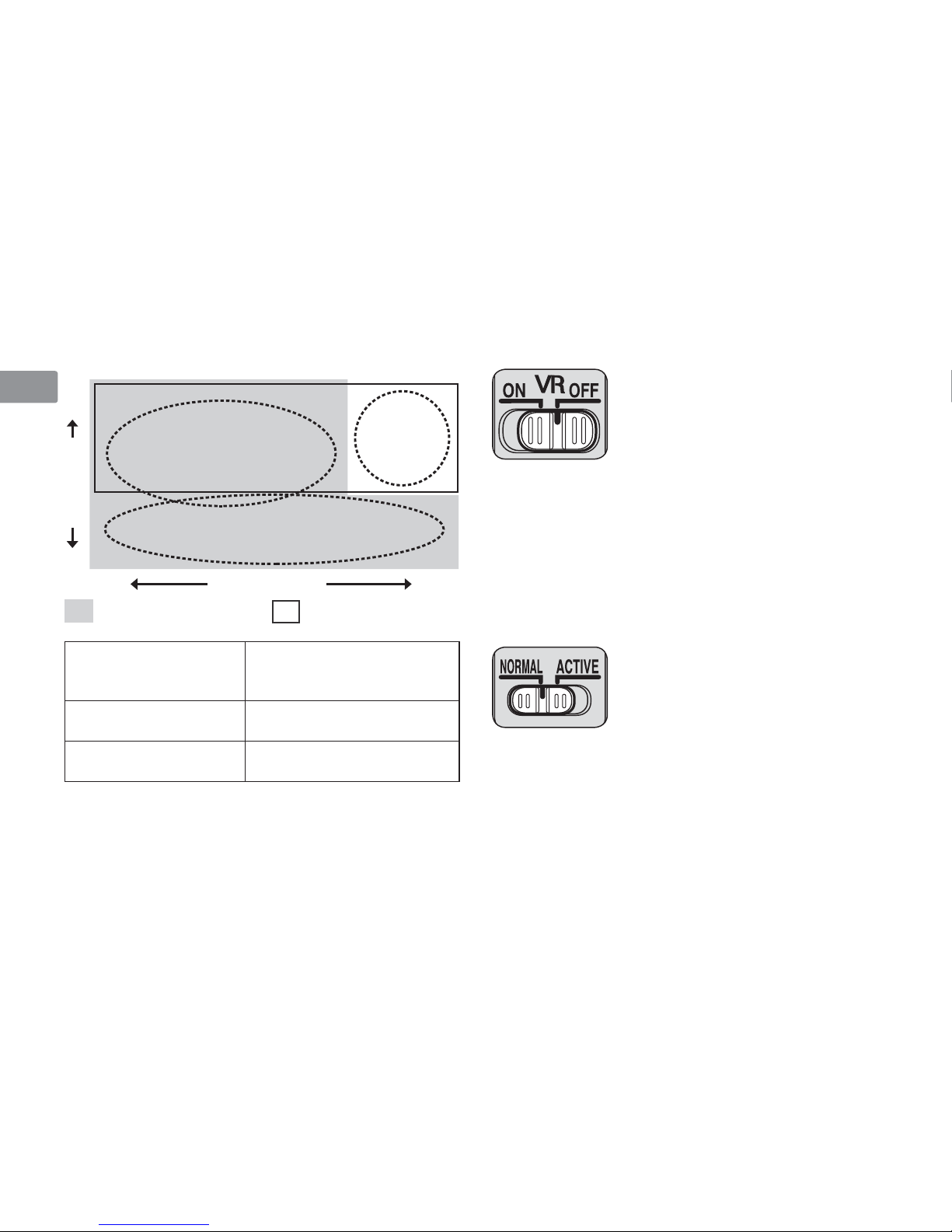

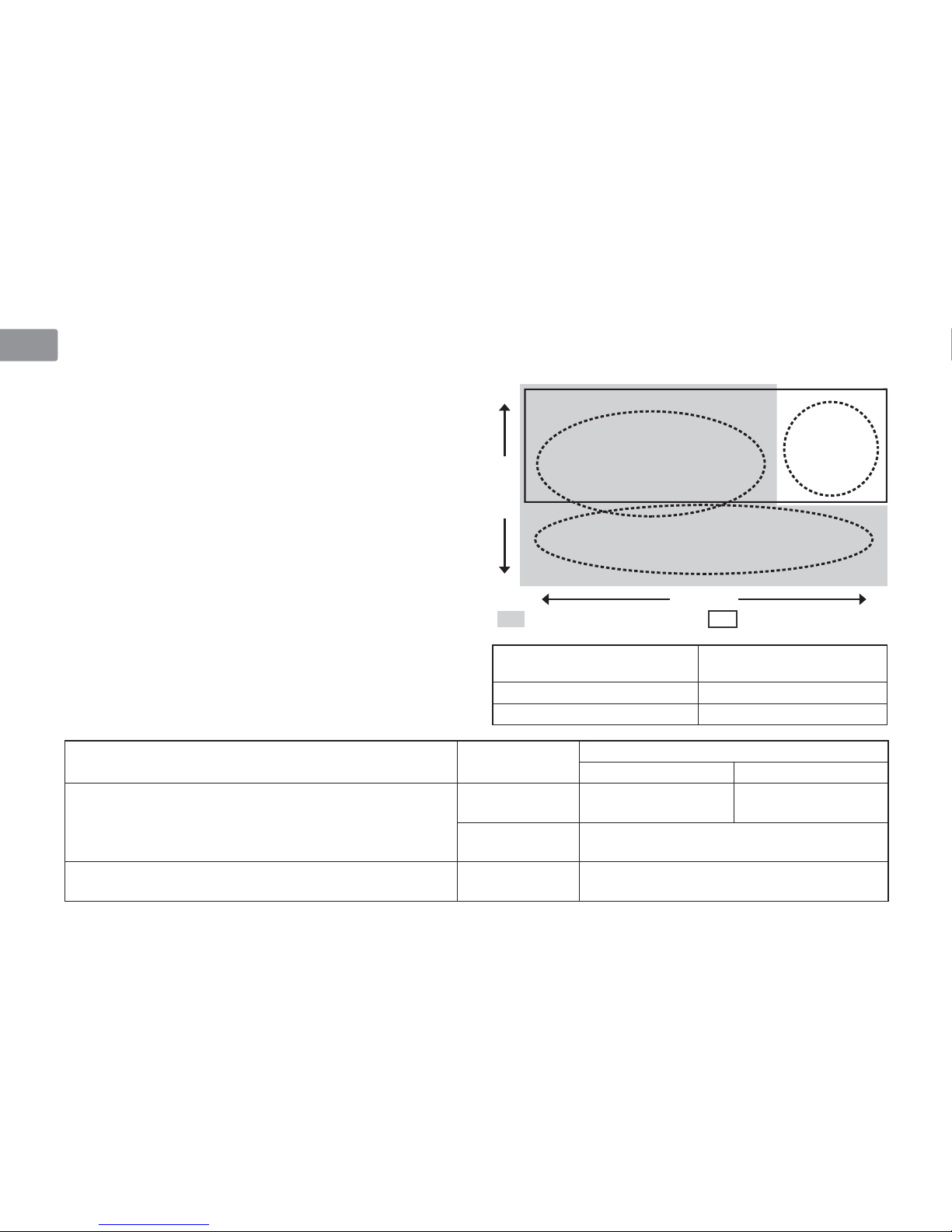

■手ブレ補正機能（VRⅡ）
手ブレ補正機能の概念図
振 幅
NORMALモードで対応
流し撮り（パンニング）
手ブレ
ACTIVEモードで対応
激しい揺れ
例）乗り物等
での揺れ
周

波

数
大小
高
低
手ブレ補正 NORMAL モードまたは
ACTIVE モードで対応
流し撮りでの手ブレ補正 NORMAL モードで対応
激しい揺れでの手ブレ補正 ACTIVE モードで対応
カメラ カメラの
フォーカスモード
レンズのフォーカスモード
M/A M
FX フォーマット /DX フォーマットのニコンデジタル一眼
レフカメラ、F6、F5、F4 シリーズ、F100、F90X シリーズ、
F90 シリーズ、F80 シリーズ、F70D、ニコン U2、
ニコン U、プロネア 600i、プロネア S
AF（C/S） マニュアル優先
オートフォーカス
マニュアルフォーカス
（フォーカスエイド可）
MF マニュアルフォーカス
（フォーカスエイド可）
ニコン Us、F60D、F50D、F-801 シリーズ、
F-401 シリーズ、F-601M
AF（C/S）
MF
マニュアルフォーカス
（F-601M を除きフォーカスエイド可）

7
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr

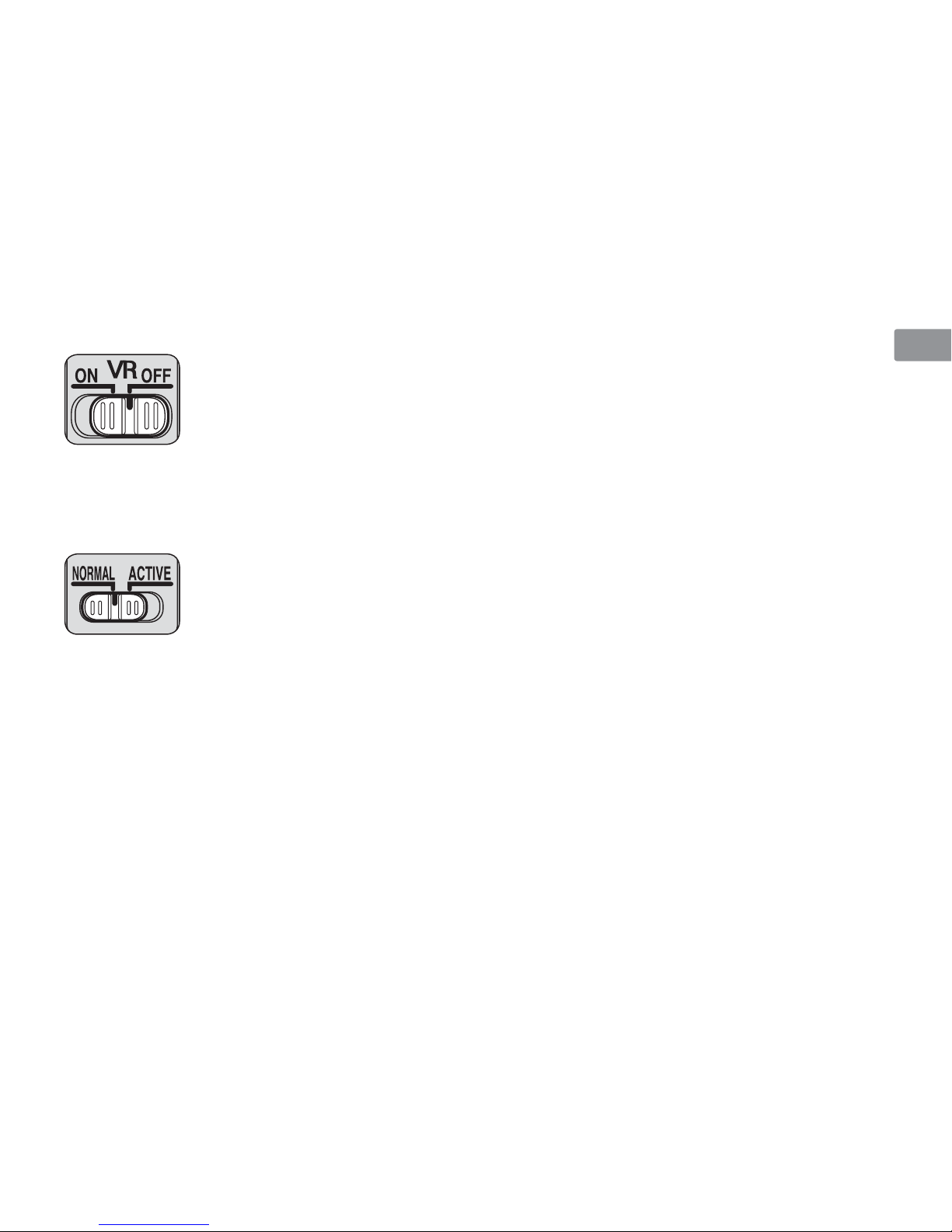

手ブレ補正スイッチの使い方
ON：シャッターボタンを半押しする
と、手ブレを補正します。ファイン
ダー像のブレも補正するため、ピン
ト合わせが容易で、フレーミングし
やすくなります。
OFF：手ブレを補正しません。
手ブレ補正モード切り換えスイッチの使い方
手ブレ補正スイッチを［ON］にし、手ブレ補正モード
切り換えスイッチを設定します。
NORMAL：主に、通常の手ブレを補
正します。流し撮りでも手ブレを補
正します。
ACTIVE：乗り物に乗っている等、揺
れの激しい条件でのブレから通常の
手ブレまで補正します。このモード
では流し撮り自動検出は行いません。
手ブレ補正使用時のご注意
●手ブレ補正が使用できないカメラ（P.5）では、必ず、
手ブレ補正スイッチを［OFF］にしてください。特
にプロネア 600i では、このスイッチを［ON］にし
たままにすると、電池の消耗が早くなることがあり
ますのでご注意ください。
●シャッターボタンを半押し後、ファインダー像が安
定してから撮影することをおすすめします。
●手ブレ補正の原理上、シャッターレリーズ後にファ
インダー像がわずかに動くことがありますが、異常
ではありません。
●流し撮りする場合は、必ず NORMAL モードにして
ください。NORMAL モードでは、流し撮りなどで
カメラの向きを大きく変えた場合、流した方向の手
ブレ補正は機能しません。例えば、横方向に流し撮
りすると、縦方向の手ブレだけが補正されます。
●手ブレ補正中にカメラの電源を OFF にしたり、レン
ズを取り外したりしないでください。（その状態でレ
ンズを振るとカタカタ音がすることがありますが、
故障ではありません。カメラの電源を再度 ON にす
れば、音は消えます。）
●内蔵フラッシュ搭載のカメラで、内蔵フラッシュ充
電中は、手ブレ補正は行いません。
●三脚を使用するときは、手ブレ補正スイッチを［OFF］
にしてください。ただし、三脚を使っても雲台を固
定しないときや、一脚を使用するときには、スイッ
チを［ON］にすることをおすすめします。
●AF 作動（AF-ON）ボタンのあるカメラで、AF 作動
ボタンを押しても、手ブレ補正は作動しません。

8
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
■ズーミングと被写界深度
撮影を行う場合は、ズームリングを回転させ（焦点距
離が変化します）構図を決めてから、ピント合わせを
行ってください。プレビュー（絞り込み）機構を持つ
カメラでは、撮影前にファインダー内で被写界深度を
確認できます。
●このレンズは IF（ニコン内焦）方式を採用しています。
IF 方式は、撮影距離が短くなるにしたがって焦点距
離が短くなります。
●距離目盛は目安であり、被写体までの距離を保証す
るものではありません。また、遠景撮影でも被写界
深度などの影響により∞マークに届かない位置でピ
ントが合う場合があります。
●詳しい被写界深度は、被写界深度表（P.144）をご
覧ください。
■絞り値の設定
絞り値は、カメラ側で設定してください。

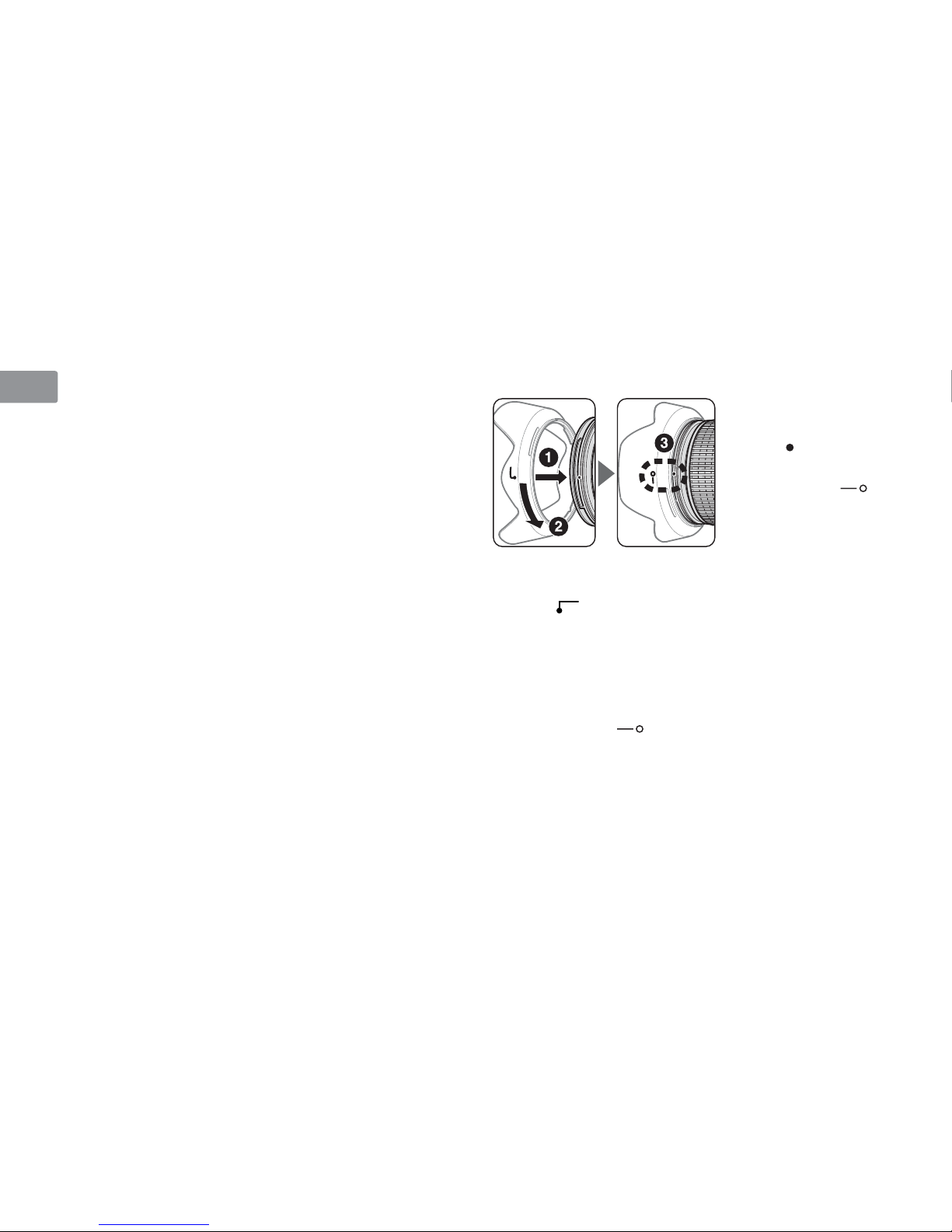

■フードの使い方
画像に悪影響を及ぼす光線をカットし、レンズ面の保
護にも役立ちます。
取り付け方
●フード着脱指標（ ）
とフードセット指標
（）が合っている
ことを確認してくだ
さい（❸）。
●フード先端を強くつかむと着脱が困難になります。
着脱の際は、フード取り付け指標（ ）付近を持っ
て回転させてください。
●フードが正しく取り付けられないと撮影画面にケラ
レを生じますのでご注意ください。
●収納時はフードを逆向きにしてレンズに取り付けら
れます。着脱の際は、フードセット指標（ ）付近
を持って回転させてください。

9
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
■カメラの内蔵フラッシュ使用時のご注意
● 
撮影距離 0.6m 以上で使用してください。
● 
ケラレを防止するために、レンズのフードは取り外
して使用してください。
※カメラの内蔵フラッシュのケラレとは、フラッシュ
の光がレンズの先端でさえぎられて影になり、写真
に映り込む現象です。
カメラ ケラレなく撮影できる焦点距離と撮影距離
D700（FX フォーマット時）
●焦点距離 24mm では撮影距離 3m 以上
●焦点距離 35mm 以上では制約なし
D300 シリーズ、
D200、D100
●焦点距離 24mm では撮影距離 1m 以上
●焦点距離 35mm 以上では制約なし
D90、D80、
D70 シリーズ、D50
●焦点距離 24mm では撮影距離 1.5m 以上
●焦点距離 35mm 以上では制約なし
D5000、D3100、
D3000、D60、
D40 シリーズ
●焦点距離 24mm では撮影距離 2.5m 以上
●焦点距離 35mm 以上では制約なし
F80 シリーズ
●焦点距離 35mm では撮影距離 1.5m 以上
●焦点距離 50mm 以上では制約なし
F70D
●焦点距離 50mm では撮影距離 1m以上
●焦点距離 70mm 以上では制約なし
F60D
●焦点距離 50mm では撮影距離 3m以上
●焦点距離 70mm では撮影距離 1.5m以上
●焦点距離 85mm 以上では撮影距離 1m以上
F50D、
F-401 シリーズ
●焦点距離 70mm では撮影距離 2m以上
●焦点距離 85mm では撮影距離 1.5m以上
●焦点距離 120mm では撮影距離 1m以上
二コン U、二コン Us
●焦点距離 70mm では撮影距離 1.5m以上
●焦点距離 85mm 以上では撮影距離 1m以上
二コン U2
●焦点距離 50mm では撮影距離 1.5m以上
●焦点距離 70mm では撮影距離 1m以上
●焦点距離 85mm 以上では制約なし
■ ファインダースクリーンとの組み合わせ
スクリーン
ABCE
EC-B
EC-E
G1
G2 G3 G4
JLMU
カメラ
F6 ◎ ◎―◎ ― ―――◎ ◎
F5+DP-30 ◎ ◎○◎ ◎ ○ ◎ ◎
F5+DA-30
◎
（＋ 0.5）
◎◎◎ ◎
◎
（＋ 0.5）
構図の決定やピント合わせの目的には
◎ ： 好適です。
○ ：視野の一部が多少見にくくなりますが、撮影結果に
は全く影響がありません。
 ：各カメラに存在しないファインダースクリーンです。
（）：中央部重点測光時の補正値です。F6 カメラの場合、
測光値の補正は、カメラのカスタムメニュー「b6：
スクリーン補正」を「BorE 以外」にセットして行
います。B 型および E 型以外を使用する場合は、補
正量が 0 でも、「BorE 以外」にセットしてください。
F5 カメラの場合は、カスタムセッティング No.18
の設定で測光値の補正を行います。詳しくはカメラ
の使用説明書をご覧ください。
空欄：使用不適当です。ただし、M スクリーンの場合、撮
影倍率 1/1 倍以上の近接撮影に用いるため、この限
りではありません。
ご注意
●F5カメラの場合、マルチパターン測光は、EC-B、
EC-E、B、E、J、A、L スクリーンのみ可能です。

10
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
■ レンズのお手入れと取り扱い上のご注意
●フードをレンズに装着した状態で、フードだけを持
たないでください。
●CPU 信号接点は汚さないようにご注意ください。
●レンズマウントゴムリングが破損した場合は、その
まま使用せず販売店またはニコンサービス機関に修
理を依頼してください。
●
レンズ面の清掃は、ホコリを拭う程度にしてくださ
い。指紋がついたときは、柔らかい清潔な木綿の布
に無水アルコール（エタノール）または市販のレン
ズクリーナーを少量湿らせ、レンズの中心から外周
へ渦巻状に、拭きムラ、拭き残りのないように注意
して拭いてください。
●
シンナーやベンジンなどの有機溶剤は絶対に使用し
ないでください。
●
レンズ表面の汚れや傷を防ぐためには、NC フィルター
をお使いいただけます。また、レンズのフードも役
立ちます。
●
レンズをケースに入れるときは、必ずレンズキャッ
プと裏ぶたを取り付けてください。
●
レンズを長期間使用しないときは、カビやサビを防
ぐために、高温多湿のところを避けて風通しのよい
場所に保管してください。また、直射日光のあたる
ところ、ナフタリンや樟脳のあるところも避けてく
ださい。
●
レンズを水に濡らすと、部品がサビつくなどして故
障の原因となりますのでご注意ください。
●
ストーブの前など、高温になるところに置かないでく
ださい。極端に温度が高くなると、外観の一部に使用
している強化プラスチックが変形することがあります。
■付属アクセサリー
●
77mm スプリング式レンズキャップLC-77
●裏ぶたLF-4
●バヨネットフードHB-53
●ソフトケースCL-1218
■別売アクセサリー
●
77mm ネジ込み式フィルター

11
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
■仕 様
型式： ニコン F マウント CPU 内蔵 G タイ
プ、AF-S ズームレンズ
焦点距離： 24―120mm
最大口径比： 1：4
レンズ構成： 13群 17枚（EDレンズ 2枚、非
球面レンズ 3枚、ナノクリスタルコ
ート）
画角： 84°―20°20′（35mm判一眼レフ
カメラ、FXフォーマットのデ
ジタル一眼レフカメラ）
61°―13°20′（DXフォーマット
のデジタル一眼レフカメラ）
71°―16°20′（IX240カメラ）
焦点距離目盛： 24、28、35、50、70、85、
120mm
撮影距離情報： カメラへの撮影距離情報を出力可能
ズーミング： ズームリングによる回転式
ピント合わせ： IF（ニコン内焦）方式、超音波モーター
によるオートフォーカス、マニュア
ルフォーカス可能
手ブレ補正： ボイスコイルモーター（VCM）に
よるレンズシフト方式
撮影距離目盛： ∞〜 0.45m（2ft併記）
最短撮影距離： 0.45m（ズーム全域）
絞り羽根枚数： 9 枚（円形絞り）
絞り方式： 自動絞り
絞りの範囲： f/4―22
測光方式： CPU 連動方式のカメラでは開放測光
アタッチメントサイズ： 77mm（P=0.75mm）
寸法： 約 84mm（最大径）×103.5mm
（バヨネットマウント基準面からレ
ンズ先端まで）
質量： 約 710g
※仕様、外観の一部を、改善のため予告なく変更する
ことがあります。

12
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
Notes on Safety Operations
CAUTION
Do not disassemble
Touching the internal parts of the camera or lens could
result in injury. Repairs should be performed only by
qualified technicians. Should the camera or lens break
open as the result of a fall or other accident, take the
product to a Nikon-authorized service representative for
inspection after unplugging the product and/or removing
the battery.
Turn off immediately in the event of
malfunction
Should you notice smoke or an unusual smell coming
from the camera or lens, remove the battery immediately,
taking care to avoid burns. Continued operation could
result in injury.
After removing or disconnecting the power source, take
the product to a Nikon-authorized service representative
for inspection.
Do not use the camera or lens in the
presence of flammable gas
Operating electronic equipment in the presence of
flammable gas could result in an explosion or fire.
Do not look at the sun through the lens
or viewfinder
Viewing the sun or other strong light sources through the
lens or viewfinder could cause permanent visual
impairment.
Keep out of reach of children
Particular care should be taken to prevent infants from
putting the batteries or other small parts into their mouths.
Observe the following precautions when
handling the camera and lens
• Keep the camera and lens unit dry. Failure to do so
could result in fire or electric shock.
• Do not handle or touch the camera or lens unit with
wet hands. Failure to do so could result in electric
shock.
• When shooting with back-lighting, do not point the
lens at the sun or allow sunlight to pass directly down
the lens as this may cause the camera to overheat and
possibly cause a fire.
• When the lens will not be used for an extended period
of time, attach both front and rear lens caps and store
the lens away from direct sunlight. Failure to do so
could result in a fire, as the lens may focus sunlight
onto a flammable object.

13
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
Nomenclature
1Lens hood (pg. 18)
2Lens hood attachment
index (pg. 18)
3Lens hood setting index
(pg. 18)
4Lens hood mounting index
(pg. 18)
5Zoom ring (pg. 18)
6Focal length scale
7Focal length scale index
8Distance scale (pg. 18)
9Distance index line
!Focus ring (pg. 15)
"Mounting index
#Lens mount rubber gasket
(pg. 20)
$CPU contacts (pg. 20)
%Focus mode switch (pg. 15)
&Vibration reduction ON/OFF
switch (pg. 16)
(Vibration reduction mode
switch (pg. 16)
( ): reference page

14
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
Usable cameras and available
functions
There may be some restrictions or limitation for
available functions. Refer to camera’s user’s
manual for details.
Cameras
Function
Exposure
(shooting) mode
VR AF P*1 SAM
Nikon digital SLR (Nikon FX/DX format)
cameras, F6, F5, F100, F80-Series/
N80-Series*, F75-Series/N75-Series*,
F65-Series/N65-Series*
3 3 3333
Pronea 600i/6i*, Pronea S*2 —
3 3333
F4-Series, F90X/N90s*, F90-Series/N90*,
F70-Series/N70*
—
333
——
F60-Series/N60*, F55-Series/N55-Series*,
F50-Series/N50*, F-401x/N5005*,
F-401s/N4004s*, F-401/N4004*
——
3333
F-801s/N8008s*, F-801/N8008*,
F-601M/N6000*
——
33
——
F3AF, F-601/N6006*, F-501/N2020**,
Nikon MF cameras (except F-601M/N6000*)
— — ————
3: Possible —: Not possible
VR: Vibration reduction AF: Autofocus
*Sold exclusively in the USA
**Sold exclusively in the USA and Canada
*1: P includes AUTO and Vari-Program System (Scene modes).
*2: Manual (M) is not available.
Thank you for purchasing the AF-S NIKKOR 24-120mm f/4G ED VR lens. Before using this
lens, please read these instructions and refer to your camera's user's manual.
Major features
• The Nano Crystal Coat deposited on some of the
lens elements ensures that fine, clear images can
be reproduced under various shooting
conditions, from the sunny outdoors to
spotlighted interior scenes.
• By enabling vibration reduction (VR
Ⅱ
), slower
shutter speeds (approximately four stops*) can
be used, thus increasing the range of usable
shutter speeds and zoom positions, particularly
when hand-holding the camera. (*Based on
results achieved under Nikon measurement
conditions. The effects of vibration reduction
may vary according to shooting conditions
and use.)
Important
• When mounted on Nikon DX format digital SLR
cameras, such as the D300-Series and D90, the
lens’ angle of view becomes 61°-13°20’ and its
35mm equivalent focal length is approx.
36-180mm.

15
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
Focusing
Set your camera focus mode according to the
chart below:
Autofocus with manual override (M/A mode)
1Set the lens focus mode switch to M/A.
2Autofocus is enabled, but autofocus operation
can be overridden by rotating the separate
focus ring while pressing the shutter-release
button halfway, or by pressing the AF-ON
button on the camera.
3Press the shutter-release button halfway or the
AF-ON button once again to cancel manual
focus and resume autofocus.
Cameras Camera
focus mode
Lens focus mode switch
M/A M
Nikon digital SLR (Nikon FX/DX format) cameras, F6, F5,
F4-Series, F100, F90X/N90s*, F90-Series/N90*, F80-Series/
N80-Series*, F75-Series/N75-Series*, F70-Series/N70*,
F65-Series/N65-Series*, Pronea 600i/6i*, Pronea S
AF (C/S) Autofocus with
manual override
Manual focus
(Electronic rangefinder
can be used.)
MF Manual focus
(Electronic rangefinder can be used.)
F60-Series/N60*, F55-Series/N55-Series*, F50-Series/N50*,
F-801s/N8008s*, F-801/N8008*, F-601M/N6000*,
F-401x/N5005*, F-401s/N4004s*, F-401/N4004*
AF (C/S)
MF
Manual focus
(Electronic rangefinder can be used,
except with the F-601M/N6000*)
* Sold exclusively in the USA

16
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
Vibration reduction mode (VRⅡ)
Basic concept of vibration reduction
Camera shake
Strong
camera shake
when taking pictures
from a moving
vehicle
Number of vibrations
Strength of vibrations
Set the vibration reduction
mode switch to NORMAL.
Set the vibration reduction
mode switch to ACTIVE.
High
StrongWeak
Panning shots
Low
When taking pictures
Set the vibration reduction
mode switch to either
NORMAL or ACTIVE.
When taking panning
shots
Set the vibration reduction
mode switch to NORMAL.
When taking pictures
from a moving vehicle
Set the vibration reduction
mode switch to ACTIVE.
Setting the vibration reduction ON/OFF
switch
ON: The effects of camera shake
are reduced while the shutter-
release button is pressed halfway
and also at the instant the shutter
is released. Because vibration is
reduced in the viewfinder, auto/
manual focusing and exact
framing of the subject are easier.
OFF: The effects of camera shake
are not reduced.
Setting the vibration reduction mode switch
Set the vibration reduction ON/OFF switch to ON
and choose a vibration reduction mode with the
vibration reduction mode switch.
NORMAL: The vibration reduction
mechanism primarily reduces the
effects of camera shake. The
effects of camera shake are also
reduced with horizontal and
vertical panning.
ACTIVE: The vibration reduction mechanism
reduces the effects of camera shake, such as that
which occurs when taking pictures from a moving
vehicle, whether it be normal or more intense
camera shake. In this mode, camera shake is not
automatically distinguished from panning motion.

17
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
• Do not turn the camera off or remove the lens
from the camera while vibration reduction is
operating. Failure to observe this note could
result in the lens sounding and feeling as if an
internal component is loose or broken when it is
shaken. This is not a malfunction. Turn the
camera on again to correct this.
• With cameras featuring a built-in flash, vibration
reduction does not function while the built-in
flash is charging.
• When the camera is mounted on a tripod, set the
vibration reduction ON/OFF switch to OFF.
However, it is recommended that the switch be
set to ON when using the camera on an
unsecured tripod head or with monopod.
• With autofocus cameras featuring an AF-ON
button, vibration reduction does not function
when the AF-ON button is pressed.
Notes on using vibration reduction
• If this lens is used with cameras that do not have
the vibration reduction function (pg. 14), set the
vibration reduction ON/OFF switch to OFF. With
the Pronea 600i/6i camera, in particular, battery
power may become quickly depleted if this switch
is left ON.
• After pressing the shutter-release button halfway,
wait until the image in the viewfinder stabilizes
before pressing the shutter-release button the
rest of the way down.
• Due to the characteristics of the vibration
reduction mechanism, the image in the
viewfinder may be blurred after the shutter is
released. This is not a malfunction.
• When taking panning shots, be sure to set the
vibration reduction mode switch to NORMAL. If
the camera is panned in a wide arc,
compensation for camera shake in the panning
direction is not performed. For example, only the
effects of vertical camera shake is reduced with
horizontal panning.

18
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
Focusing, zooming, and depth
of field
Before focusing, rotate the zoom ring to adjust the
focal length until the desired composition is
framed. If your camera has a depth-of-field
preview (stop-down) button or lever, depth of field
can be previewed through the camera viewfinder.
• This lens is equipped with the Internal Focusing
(IF) system. As the shooting distance decreases,
the focal length also decreases.
• The distance scale does not indicate the precise
distance between the subject and the camera.
Values are approximate and should be used only
as a general guide. When shooting distant
landscapes, depth of field may influence
operation and the subject may appear in focus
at a position that is closer than infinity.
• For more information, see page 144.
Setting the aperture
Use the camera to adjust the aperture setting.
Using the lens hood
Lens hoods minimize stray light and protect the lens.
Attaching the hood
• Be sure that the lens
hood mounting
index ( ) is aligned
with the lens hood
setting index ( )
(3).
• To facilitate attachment or removal of the hood,
hold it by the base (near the lens hood attachment
index (
)) rather than its outer edge.
• If the lens hood is not correctly attached, vignetting
may occur.
• To store the lens hood, attach it in the reverse
position. To facilitate attachment or removal of
the hood, hold it by the base (near the lens hood
setting index ( )) rather than its outer edge.

19
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
The built-in flash and vignetting
• The built-in flash cannot be used over distances
of less than 0.6 m (2.0 ft.).
• To prevent vignetting, do not use the lens hood.
* Vignetting is the darkening of the corners around
the image that occurs when the light emitted by the
flash is obstructed by the lens barrel.
Cameras Supported focal length/Shooting distance
D700 (FX format)
• 24mm/3 m (9.8 ft.) or greater
• 35mm or longer/No restriction
D300-Series, D200,
D100
• 24mm/1 m (3.3 ft.) or greater
• 35mm or longer/No restriction
D90, D80, D70-Series,
D50
• 24mm/1.5 m (4.9 ft.) or greater
• 35mm or longer/No restriction
D5000, D3100, D3000,
D60, D40-Series
• 24mm/2.5 m (8.2 ft.) or greater
• 35mm or longer/No restriction
F80-Series/N80-Series*
• 35mm/1.5 m (4.9 ft.) or greater
• 50mm or longer/No restriction
F75-Series/N75-Series*
• 50mm/1.5 m (4.9 ft.) or greater
• 70mm/1 m (3.3 ft.) or greater
• 85mm or longer/No restriction
F70-Series/N70*
• 50mm/1 m (3.3 ft.) or greater
• 70mm or longer/No restriction
F65-Series/N65-Series*,
F55-Series/N55-Series*
• 70mm/1.5 m (4.9 ft.) or greater
• 85mm or longer/1 m (3.3 ft.) or greater
F60-Series/N60*
• 50mm/3 m (9.8 ft.) or greater
• 70mm/1.5 m (4.9 ft.) or greater
• 85mm or longer/1 m (3.3 ft.) or greater
F50-Series/N50*,
F-401/N4004*,
F-401x/N5005*,
F-401s/N4004s*
• 70mm/2 m (6.6 ft.) or greater
• 85mm/1.5 m (4.9 ft.) or greater
• 120mm/1 m (3.3 ft.) or greater
* Sold exclusively in the USA
Recommended focusing screens
Various interchangeable focusing screens are
available for certain Nikon SLR cameras to suit any
picture-taking situation. The ones recommended
for use with this lens are:
Screen ABCE
EC-B
EC-E
G1
G2 G3 G4
JLMU
Camera
F6 ◎ ◎―◎――――◎ ◎
F5+DP-30 ◎◎○◎◎ ○ ◎◎
F5+DA-30 ◎
（＋ 0.5）
◎◎◎ ◎
◎
（＋ 0.5）
◎
: Excellent focusing
○
: Acceptable focusing
Slight vignetting or moiré patterns appear in
the viewfinder, but not on the film.
— :Not available
( ) : Indicates degree of exposure compensation
needed (center-weighted metering only). For
F6 cameras, compensate by selecting “Other
screen“ in Custom Setting “b6: Screen comp.“
and setting the EV level to -2.0 to +2.0 in 0.5
EV steps. When using screens other than type
B or E, “Other screen“ must be selected even
when the required compensation value is “0“
(no compensation required). For F5 cameras,
compensate using Custom Setting #18 on the

20
Jp
En
De
Fr
Es
Se
Ru
Nl
It
Cz
Sk
Ck
Ch
Kr
camera body. See user’s manual of the camera
body for more details.
Blank box means not applicable. Since type M
screen can be used for both macrophotography at
a magnification ratio of 1:1 or above and for
photomicrography, it has different applications
than other screens.
Important
• For F5 cameras, only EC-B, EC-E, B, E, J, A, L
focusing screens are usable in Matrix Metering.
Lens care
• When the lens is mounted on a camera, do not
pick up or hold the camera and lens by the lens
hood.
• Be careful not to allow the CPU contacts to
become dirty or damaged.
• If the lens mount rubber gasket is damaged, be
sure to visit the nearest Nikon-authorized service
representative for repair.
• Clean lens surfaces with a blower brush. To remove
dirt and smudges, use a soft, clean cotton cloth or
lens tissue moistened with ethanol (alcohol) or lens
cleaner. Wipe in a circular motion from the center
to outer edge, taking care not to leave traces or
touch other parts of the lens.
• Never use organic solvent such as thinner or
benzene to clean the lens.
• NC filters are available to protect the front lens
element. The lens hood also helps to protect the
front of the lens.
• When storing the lens in its flexible lens pouch,
attach both the front and rear lens caps.
• When the lens will not be used for an extended
period of time, store it in a cool, dry place to
prevent mold and rust. Be sure to store the lens
away from direct sunlight or chemicals such as
camphor or naphthalene.
• Do not get water on the lens or drop it in water
as this will cause it to rust and malfunction.
• Reinforced plastic is used for certain parts of the
lens. To avoid damage, never leave the lens in an
excessively hot place.
Standard accessories
• 77mm Snap-on Front Lens Cap LC-77
• Rear Lens Cap LF-4
• Bayonet Hood HB-53
• Flexible Lens Pouch CL-1218
Optional accessories
• 77mm screw-on filters
