AF-S NIKKOR 400mm f/2.8E FL ED VR

Thank you for your purchase of a NIKKOR lens. Before using this product,

please carefully read both these instructions and the camera manual.

Note: When mounted on a DX-format digital single-lens reex camera such

as the D7100 or D5300, this lens has an angle of view of 4° and a focal length

equivalent to 600 mm (35 mm format).

For Your Safety

CAUTIONS

• Do not disassemble. Touching the internal parts of the camera or lens could result in in-

jury. In the event of malfunction, the product should be repaired only by a qualiﬁed

technician. Should the product break open as the result of a fall or other accident,

remove the camera battery and/or disconnect the AC adapter and then take the

product to a Nikon-authorized service center for inspection.

• Turn the camera o immediately in the event of malfunction. Should you notice smoke or

an unusual smell coming from the equipment, immediately unplug the AC adapter

and remove the camera battery, taking care to avoid burns. Continued operation

could result in ﬁre or injury. After removing the battery, take the equipment to a

Nikon-authorized service center for inspection.

• Do not use in the presence of ammable gas. Operating electronic equipment in the pres-

ence of ﬂammable gas could result in explosion or ﬁre.

• Donotlookatthesunthroughthelensorthecameraviewnder. Viewing the sun or other bright

light source through the lens or viewﬁnder could cause permanent visual impairment.

• Keep out of reach of children. Failure to observe this precaution could result in injury.

• Observe the following precautions when handling the lens and camera:

-Keep the lens and camera dry. Failure to observe this precaution could result in

ﬁre or electric shock.

-Do not handle the lens or camera with wet hands. Failure to observe this precau-

tion could result in electric shock.

-Keep the sun well out of the frame when shooting backlit subjects. Sunlight fo-

cused into the camera when the sun is in or close to the frame could cause a ﬁre.

-If the lens will not be used for an extended period, attach the front and rear lens

caps and store the lens out of direct sunlight. If left in direct sunlight, the lens

could focus the sun’s rays onto ﬂammable objects, causing ﬁre.

• Do not carry tripods with a lens or camera attached. You could trip or accidentally strike

others, resulting in injury.

• Do not leave the lens where it will be exposed to extremely high temperatures, such as in an en-

closed automobile or in direct sunlight. Failure to observe this precaution could adversely

aﬀect the lens’internal parts, causing ﬁre.

Notice for Customers in Canada

CAN ICES-3 B / NMB-3 B

■

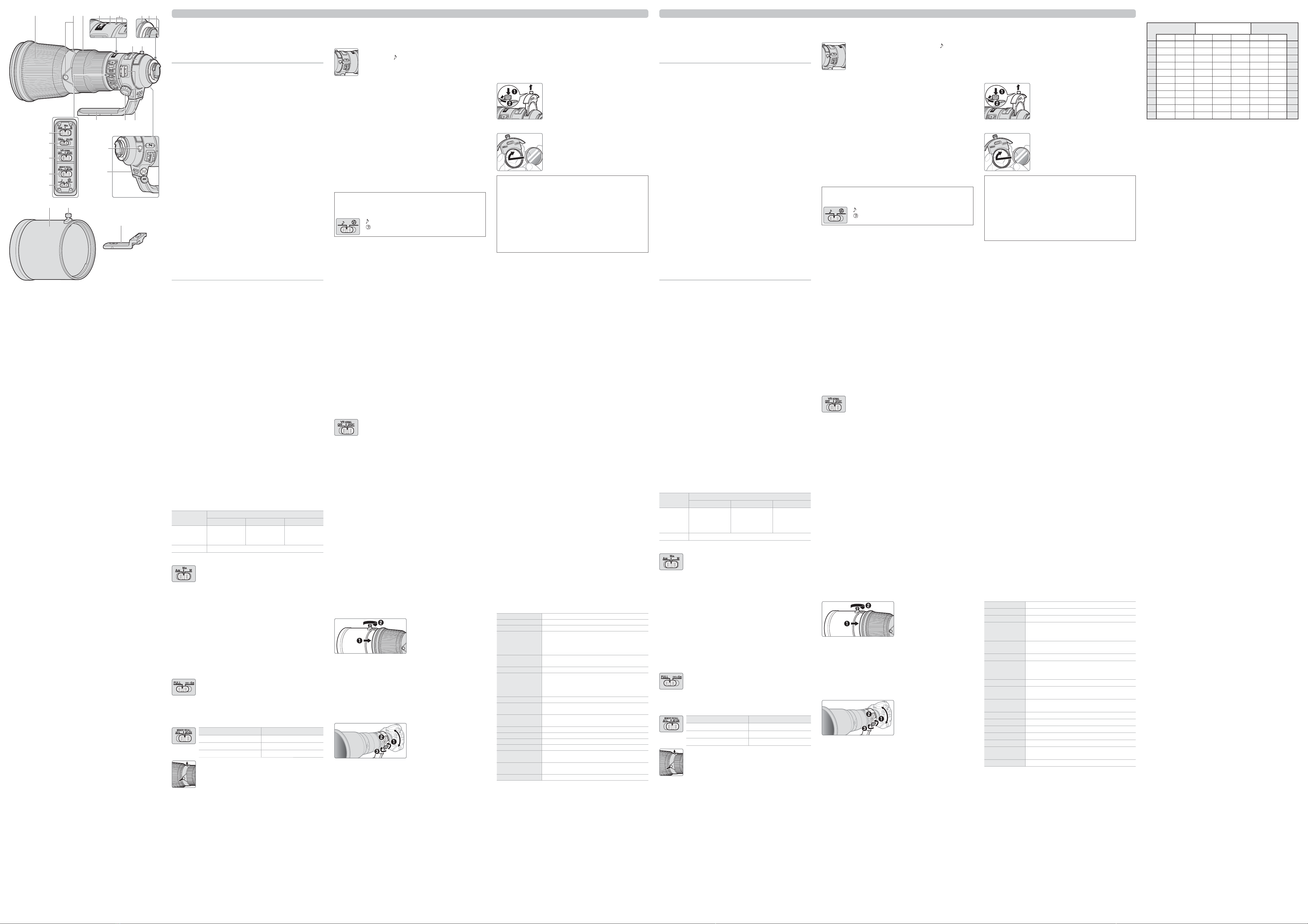

Parts of the Lens

qRubber grip

wFocus function button (focus lock/memory recall/AF start)

eFocus ring

rFocus distance indicator

tFocus distance mark

yLens rotation index

uLens mounting mark

iRubber lens-mount gasket

oCPU contacts

!0 Slip-in ﬁlter holder

!1 Slip-in ﬁlter holder screw

!2 Strap eyelet

!3 Tripod collar ring attachment screw

!4 Built-in rotating tripod collar

Focus-mode switch

Focus limit switch

Vibration reduction switch

Focus function selector (AF-L/MEMORY RECALL/AF-ON)

Beep on/oﬀ switch

@0 Memory set button

@1 Security slot (for security cable lock)

@2 Lens hood

@3 Lens hood screw

@4 Replaceable monopod collar

■

Compatibility

This lens can be used with D4-series, D3-series, Df, D810, D800-series, D700,

D610, D600, D300-series, D7100, D7000, D5300, D5200, D5100, D5000, D3300,

D3200, and D3100 cameras. For up-to-date information on compatible cam-

eras, see our latest catalogs or visit the Nikon website for your area.

■

Focus

Supported focus modes are shown in the following table (for information on

camera focus modes, see the camera manual).

Camera

focusmode

Lens focus mode

A/M

M/A

Autofocus with

manual override

(AF priority)

Autofocus with

manual override

(manual priority)

Manual focus with

electronic rangeﬁnder

MF Manual focus with electronic rangeﬁnder

M/A and A/M Modes

• M/A: Autofocus can be over-ridden by rotating the lens focus ring.

• A/M: As above, except that the focus ring must be rotated farther

before autofocus is over-ridden, preventing accidental changes to

focus caused by unintended operation of the focus ring.

z Slide the lens focus-mode switch to A/M or M/A.

xFocus.

If desired, autofocus can be over-ridden by rotating the lens focus ring

while the shutter-release button is pressed halfway (or if the camera is

equipped with an AF-ON button, while the AF-ON button is pressed, or if the

focus function selector is set to AF-ON, while pressing a focus function but-

ton). To refocus using autofocus, press the shutter-release button halfway

or press the AF-ON or focus function button again.

The Focus Limit Switch

This switch determines the focus distance limits for autofocus.

• FULL: Select this option to use the entire focus range.

• ∞–6 m: If your subject will always be at distance of at least 6 m

(19.7 ft), select this option for faster focusing.

■

The Focus Function Buttons and Selector

The function assigned to the focus function buttons can be selected using the

focus function selector.

Focus function selector

Focus function button

AF-L Focus lock

MEMORY RECALL Memory recall

AF-ON Lens AF start

The assigned function can be performed by pressing any of the

four function buttons. The focus buttons can be rotated to a

new position; for more information, contact Nikon-authorized

service personnel.

Focus Lock (AF-L)

Focus lock is only available with autofocus.

zSlide the lens focus-mode switch to A/M or M/A.

xSlide the focus function selector to AF-L.

cLock focus.

Focus can be locked by pressing any of the focus function buttons and

remains locked while the button is pressed. Focus can also be locked us-

ing camera controls.

Memory Recall

Save and recall frequently-used lens focus positions.

Saving Focus Positions

zSlide the beep on/o switch to .

xFocus.

cPress the memory set button.

This operation can be performed in any focus mode regard-

less of the position of the focus function selector. A beep

will sound if the operation is successful. If the operation fails,

the focus distance indicator will revolve back and forth some

ten times and the lens will sound a short beep followed by

three long beeps; focus and press the memory set button

again. The stored distance is not deleted if the camera is

turned o or the lens is detached.

English Français

Using Stored Focus Positions

zSlide the focus function selector to MEMORY RECALL.

xRecall the stored focus distance.

Press any of the focus function buttons to focus at the stored distance. The

camera will refocus at the stored distance even when the shutter-release

button is pressed halfway; normal focus is restored when the focus func-

tion button is released. Keep the focus function button pressed until the

photograph is taken.

The Beep on/o Switch

The beep on/o switch can be used to enable or mute the beep that sounds

during memory set and recall operations.

• : Beep enabled.

• : Beep muted.

AF Start (AF-ON)

zSlide the lens focus-mode switch to A/M or M/A.

xSlide the focus function selector to AF-ON.

cFocus.

Press any of the focus function buttons to focus using autofocus. You can

also focus using camera controls.

■

Depth of Field

If the camera oers depth-of-eld preview (stop down), depth of eld can be

previewed in the viewnder. See the depth of eld table for more information.

■

Aperture

Aperture is adjusted using camera controls. The frame rate may drop at some

apertures.

■

Vibration Reduction (VR)

Vibration reduction (VR) reduces blur caused by camera shake, allowing shut-

ter speeds up to 4.0 stops slower than would otherwise be the case, increas-

ing the range of shutter speeds available. The eects of VR on shutter speed

are measured in NORMAL mode according to Camera and Imaging Products

Association (CIPA) standards; FX-format lenses are measured using FX-format

digital cameras, DX-format lenses using DX-format cameras. Zoom lenses are

measured at maximum zoom.

Using the Vibration Reduction Switch

• Select OFF to turn vibration reduction oﬀ.

• Select NORMAL for enhanced vibration reduction when photograph-

ing stationary subjects. Vibration reduction takes eﬀect when the

shutter-release button is pressed halfway.

• Select SPORT photographing athletes and other subjects that are

moving rapidly and unpredictably. Vibration reduction takes eﬀect

when the shutter-release button is pressed halfway.

Using Vibration Reduction: Notes

• When using vibration reduction, press the shutter-release button halfway and wait

for the image in the viewﬁnder to stabilize before pressing the shutter-release but-

ton the rest of the way down.

• When vibration reduction is active, the image in the viewﬁnder may be blurred after

the shutter is released. This does not indicate a malfunction.

• SPORT is recommended for panning shots, although NORMAL is also supported.

• In NORMAL and SPORT modes, vibration reduction applies only to motion that is not

part of a pan (if the camera is panned horizontally, for example, vibration reduction

will be applied only to vertical shake).

• Do not turn the camera oﬀ or remove the lens while vibration reduction is in eﬀect.

If power to the lens is cut while vibration reduction is on, the lens may rattle when

shaken. This is not a malfunction, and can be corrected by reattaching the lens and

turning the camera on.

• If the camera is equipped with a built-in ﬂash, vibration reduction will be disabled

while the ﬂash charges.

• NORMAL and SPORT vibration reduction can reduce blur when the camera is mount-

ed on a tripod. OFF may however produce better results in some cases depending

on the type of tripod and on shooting conditions.

• NORMAL and SPORT are recommended if the camera is mounted on a monopod.

■

The Lens Hood

Lens hoods protect the lens and block stray light that would otherwise cause

are or ghosting.

Fully tighten the hood screw (w).

Vignetting may occur if the hood is not correctly attached. The hood can be

reversed and mounted on the lens when not in use.

■

Using a Built-in Rotating Tripod Collar

Attach tripods to the lens tripod collar, not the camera. Note that your hand

may come into contact with the tripod if you rotate the camera while holding

it by the handgrip. The tripod collar can be detached by undoing the tripod

collar lock screw; for more information, contact a Nikon-authorized service

representative.

Repositioning the Camera

Loosen the tripod collar ring attach-

ment screw (q), match the lens rota-

tion index (w) to the camera orienta-

tion, and then tighten the screw (e).

The Monopod Collar

The supplied replaceable monopod collar can be used in place of the tripod

collar. After replacing the collar, be sure the collar lock is fully tightened. Fail-

ure to observe this precaution could result in damage to the lens or camera.

■

The Security Slot

The security slot can be used to attach third-party security cable locks. For

more information, see the documentation provided with the security cable

lock.

■

Filters

When taking photographs with the slip-in lter holder, be sure a lter is in-

serted. The holder comes with a neutral color (NC) lter in place.

Inserting Filters

zUnlock the holder.

Press the slip-in lter holder screw down and

rotate counterclockwise until the white line is

at a right angle to the axis of the lens.

xRemove the slip-in lter holder.

cRemove the supplied lter.

vScrew a 40.5 mm screw-on lter into the side

of the holder marked “Nikon” and “JAPAN”.

The holder can then be reinserted facing either

the subject or camera.

Using an Optional Slip-in C-PL405 Circular Polarizing Filter

The C-PL405 blocks unwanted reections from glass, water, and other non-

metallic surfaces. The slip-in lter holder is not required; when using the

lter, be sure that it is securely attached and be aware that it is not dust-

or splash-proof. Note that using a C-PL405 slightly increases the minimum

focus distance and shifts the focus distance from that shown by the focus

distance indicator. When using memory recall, be sure to attach the lter

before storing the focus position.

Do not leave the CP-PL405 for long periods in direct sunlight or in locations

that are exposed to excessive humidity or high temperatures.

■

Lens Care

• The lens returns to maximum aperture when removed from the camera. To protect

the interior of the lens, store it out of direct sunlight or replace the lens cap.

• Always support the lens when holding the camera. Failure to observe this precau-

tion could damage the lens mount.

• Do not pick up or hold the lens or camera using only the lens hood.

• Keep the CPU contacts clean.

• Should the rubber lens-mount gasket be damaged, cease use immediately and take

the lens to a Nikon-authorized service center for repair.

• Use a blower to remove dust and lint from the lens surfaces.

• To remove smudges and ﬁngerprints from glass surfaces, apply a small amount of

ethanol or lens cleaner to a soft, clean cotton cloth or lens-cleaning tissue and clean

from the center outwards using a circular motion, taking care not to leave smears or

touch the glass with your ﬁngers.

• The ﬂuorine-coated front element can be cleaned simply by wiping it with a dry

cloth. Smudges and ﬁngerprints can be removed using a soft, clean cotton cloth or

lens cleaning tissue; clean from the center outwards using a circular motion, taking

care not to leave smears or touch the glass surface with your ﬁngers. To remove

stubborn stains, wipe gently using a soft cloth dampened with a small amount of

distilled water, ethanol, or lens cleaner. Drop-shaped stains on the water- and oil-

repellent ﬂuorine-coated element can be removed with a dry cloth.

• Never use organic solvents such as paint thinner or benzene to clean the lens.

• Attach the rear and slip-on front caps before placing the lens in its heavy-duty case.

• If the lens will not be used for an extended period, store it in a cool, dry location to

prevent mold and rust. Do not store in direct sunlight or with naphtha or camphor

moth balls.

• Keep the lens dry. Rusting of the internal mechanism can cause irreparable damage.

• Leaving the lens in extremely hot locations could damage or warp parts made from

reinforced plastic.

• Creases will form if the supplied slip-on front cap is folded, but this does not prevent

the cap from being used.

• Do not sit or stand on the case.

• The security belt provided with the case supplied with the lens uses a lock accepted

by the United States Transportation Security Administration (TSA).

• Nikon does not accept liability for damage to or theft of devices protected by a

security belt or security cables.

■

Supplied Accessories

• Slip-on front lens cap

• Rear Lens Cap LF-4

• Lens Hood HK-38

• Slip-in ﬁlter holder

• 40.5 mm screw-in NC ﬁlter

• Strap LN-2

• Heavy duty case CT-405 (with security belt)

• Monopod collar

■

Compatible Accessories

• 40.5 mm screw-on ﬁlters

• Slip-in circular polarizing ﬁlter C-PL405

• AF-I/AF-S Teleconverters TC-14E /TC-14E II /TC-14E III/TC-17E II /TC-20E /TC-20E II /

TC-20E III

■

Speciﬁcations

Type

Type Type E AF-S lens with built-in CPU and F mount

Focal length

Focal length 400 mm

Maximum aperture

Maximum aperture f/2.8

Lens construction

Lens construction 16 elements in 12 groups (including 2 ED lens elements, 2 uorite ele-

ments, and lens elements with Nano-Crystal coatings) and 1 protective

glass element (with uorine coating)

Angle of view

Angle of view • Nikon FX-format D-SLR cameras: 6°10

• Nikon DX-format D-SLR cameras: 4°

Distance information

Distance information Output to camera

Focusing

Focusing Nikon Internal Focusing (IF) System with autofocus con-

trolled by Silent Wave Motor and separate focus ring for

manual focus

Vibration reduction

Vibration reduction Lens shift using voice coil motors (VCMs)

Focus distance indicator

Focus distance indicator 2.6 m to inﬁnity (∞)

Minimum focus distance

Minimum focus distance 2.6 m (8.53 ft) from focal plane

Diaphragm blades

Diaphragm blades 9 (rounded diaphragm opening)

Diaphragm

Diaphragm Automatic electronic aperture control

Aperture range

Aperture range f/2.8 to f/22

Metering

Metering Full aperture

Focus limit switch

Focus limit switch Two positions: FULL (∞ – 2.6 m) and ∞– 6 m

Dimensions

Dimensions Approx. 159.5 mm maximum diameter × 358 mm (distance

from camera lens mount ange)

Weight

Weight Approx. 3800 g (8.4 lb)

Nikon reserves the right to change the speciﬁcations of the hardware described in this

manual at any time and without prior notice.

we r

!4 !3 !2

@3@2

!0 !1

uio

Nous vous remercions d’avoir acheté un objectif NIKKOR. Avant de l’utiliser,

veuillez lire attentivement ces instructions et le manuel de l’appareil photo.

Remarque :

lorsqu’il est monté sur un reex numérique de format DX, comme le

D7100 ou le D5300, cet objectif a un angle de champ de 4° et une focale équivalente

à 600 mm (format 24x36 mm).

Pour votre sécurité

ATTENTION

• Ne pas démonter. Toucher les parties internes de l’appareil photo ou de l’objectif peut

provoquer des blessures. En cas de dysfonctionnement, le produit devra être réparé

par un technicien qualiﬁé uniquement. Si le produit s’ouvre à cause d’une chute ou

de tout autre accident, retirez l’accumulateur de l’appareil photo et/ou débranchez

l’adaptateur secteur et conﬁez le produit à un centre Nikon agréé pour le faire vériﬁer.

• Mettre immédiatement l’appareil hors tension en cas de dysfonctionnement. Si vous détectez

de la fumée ou une odeur inhabituelle provenant de l’équipement, débranchez

immédiatement l’adaptateur secteur et retirez l’accumulateur de l’appareil photo,

tout en prenant soin de ne pas vous brûler. Poursuivre son utilisation peut provoquer

un incendie ou des blessures. Après avoir retiré l’accumulateur, conﬁez l’équipement

à un centre Nikon agréé pour le faire vériﬁer.

• Ne pas utiliser en présence de gaz inammable. L’utilisation d’équipement électronique

en présence d’un gaz inﬂammable peut provoquer une explosion ou un incendie.

• Ne pas regarder le soleil avec l’objectif ou le viseur de l’appareil photo. Regarder le soleil ou

toute autre source lumineuse intense avec l’objectif ou le viseur peut provoquer des

troubles de la vision irréversibles.

• Tenir éloignédesenfants.

Le non-respect de cette précaution peut provoquer des blessures.

• Suivre les précautions ci-dessous lors de la manipulation de l’objectif et de l’appareil photo :

-Tenir l’objectif et l’appareil photo au sec. Le non-respect de cette précaution peut

provoquer un incendie ou un choc électrique.

-Ne pas manipuler l’objectif ou l’appareil photo avec des mains mouillées. Le non-

respect de cette précaution peut provoquer un choc électrique.

-Ne pas inclure le soleil dans le cadrage lors de la prise de vue de sujets en contre-jour. La

concentration de la lumière du soleil dans l’appareil photo lorsque le soleil est dans ou à

proximité du champ de l’image peut provoquer un incendie.

-Si vous n’avez pas l’intention d’utiliser l’objectif pendant une période prolongée,

ﬁxez les bouchons avant et arrière et rangez l’objectif hors de la lumière directe du

soleil. Si l’objectif est laissé en contact direct avec la lumière du soleil, les rayons

peuvent toucher des objets inﬂammables, provoquant ainsi un incendie.

• Ne pas porter un trépied sur lequel un objectif ou l’appareil photo est xé. Vous risqueriez

de trébucher ou de frapper accidentellement des personnes, provoquant ainsi des

blessures.

• Ne pas laisser l’objectif là où il serait exposé à des températures élevées, comme une voiture

fermée ou à la lumière directe du soleil. Le non-respect de cette précaution peut avoir des

répercussions sur les parties internes de l’objectif, pouvant provoquer un incendie.

Avis pour les Clients au Canada

CAN ICES-3 B / NMB-3 B

■

Parties de l’objectif

qGrip en caoutchouc

wCommande de fonction MAP [Mise Au Point] (mémorisation de la mise au

point/rappel de mémoire/activation de l’AF)

eBague de mise au point

rIndicateur de distance de mise au point

tRepère de distance de mise au point

yRepère de rotation de l’objectif

uRepère de montage de l’objectif

Joint en caoutchouc de la monture d’objectif

oContacts du microprocesseur

!0 Porte-ﬁltre à vanne

!1 Vis du porte-ﬁltre à vanne

!2 Œillet pour courroie

!3 Vis de ﬁxation du collier pour trépied

!4 Collier pour trépied rotatif intégré

!5 Commutateur du mode de mise au point

!6 Commutateur de la limite de mise au point

!7 Commutateur de réduction de vibration

!8 Sélecteur de fonction MAP [Mise Au Point] (AF-L/MEMORY RECALL/AF-ON)

!9 Commutateur de signal sonore

@0 Commande de réglage mémoire

@1 Encoche de sécurité (pour verrou de câble de sécurité)

@2 Parasoleil

@3 Vis du parasoleil

@4 Collier amovible pour monopode

■

Compatibilité

Cet objectif peut être utilisé avec les appareils photo gamme D4, gamme

D3, Df, D810, gamme D800, D700, D610, D600, gamme D300, D7100, D7000,

D5300, D5200, D5100, D5000, D3300, D3200 et D3100. Pour obtenir les

informations les plus récentes sur les appareils photo compatibles, reportez-

vous à nos dernières brochures ou consultez le site Web Nikon de votre région.

■

Mise au point

Les modes de mise au point pris en charge sont indiqués dans le tableau

suivant (pour en savoir plus sur les modes de mise au point de l’appareil

photo, consultez le manuel de ce dernier).

Mode de mise au point

de l’appareil photo

Mode de mise au point de l’objectif

A/M

M/A

Autofocus à

priorité manuelle

(priorité AF)

Autofocus à

priorité manuelle

(priorité manuelle)

Mise au point

manuelle avec

télémètre électronique

MF Mise au point manuelle avec télémètre électronique

Modes A/M et M/A

• M/A : l’autofocus peut être désactivé à l’aide de la bague de mise au

point de l’objectif.

• A/M : comme ci-dessus, sauf que la bague de mise au point doit

être tournée davantage pour désactiver l’autofocus, ce qui permet

d’éviter des modiﬁcations accidentelles de la mise au point dues à

une manipulation involontaire de la bague.

z Positionnez le commutateur du mode de mise au point de l’objectif sur

A/M ou M/A.

xEectuez la mise au point.

Si vous le souhaitez, vous pouvez annuler l’autofocus en tournant la bague

de mise au point tout en appuyant sur le déclencheur à mi-course (ou si

l’appareil photo est équipé d’une commande AF-ON, tout en appuyant sur la

commande AF-ON ou si le sélecteur de fonction MAP est positionné sur AF-ON,

tout en appuyant sur l’une des commandes de fonction MAP). Pour refaire

le point à l’aide de l’autofocus, appuyez à nouveau sur le déclencheur à mi-

course ou sur la commande AF-ON ou la commande de fonction MAP.

Commutateur de la limite de mise au point

Ce commutateur permet de dénir les limites de la distance de mise au point

en mode autofocus.

• FULL : Sélectionnez cette option aﬁn d’utiliser l’intégralité de la plage

de mise au point.

• ∞–6 m : Si votre sujet se situe toujours à une distance égale ou

supérieure à 6 m, sélectionnez cette option pour eﬀectuer la mise au

point plus rapidement.

■

Sélecteur et commandes de fonction MAP

La fonction attribuée aux commandes de fonction MAP peut être sélectionnée

à l’aide du sélecteur de fonction MAP.

Sélecteur de fonction MAP

Commande de fonction MAP

AF-L Mémorisation de la mise au point

MEMORY RECALL Rappel de mémoire

AF-ON Activation de l’AF de l’objectif

Pour utiliser la fonction programmée, appuyez sur l’une des

quatre commandes de fonction. Ces commandes peuvent être

positionnées ailleurs ; pour en savoir plus, contactez le service

après-vente Nikon.

Mémorisation de la mise au point (AF-L)

La mémorisation de la mise au point est uniquement disponible avec

l’autofocus.

zPositionnez le commutateur du mode de mise au point sur A/M ou M/A.

xPositionnez le sélecteur de fonction MAP sur AF-L.

cMémorisez la mise au point.

La mise au point peut être mémorisée à l’aide de n’importe quelle

commande de fonction MAP et le reste tant que vous appuyez sur cette

commande. Il est également possible de mémoriser la mise au point à

l’aide des commandes de l’appareil photo.

Rappel de mémoire

Enregistrez et sélectionnez des positions de mise au point souvent utilisées.

Enregistrement des positions de mise au point

zPositionnez le commutateur de signal sonore sur .

xEectuez la mise au point.

cAppuyez sur la commande de réglage mémoire.

Vous pouvez eectuer cette opération avec tout mode de

mise au point, quelle que soit la position du sélecteur de

fonction MAP. Un signal soanore est émis si l’opération a

fonctionné. Si ce n’est pas le cas, l’indicateur de distance de

mise au point se déplace de gauche à droite puis de droite à

gauche une dizaine de fois et l’objectif émet un bip bref suivi

de trois longs bips ; refaites le point et appuyez à nouveau

sur la commande de réglage de mémoire. La distance

enregistrée n’est pas supprimée lors de la mise hors tension

de l’appareil photo ou du retrait de l’objectif.

Utilisation des positions de mise au point enregistrées

zPositionnez le sélecteur de fonction MAP sur MEMORY RECALL.

xSélectionnez la distance de mise au point enregistrée.

Appuyez sur n’importe quelle commande de fonction MAP pour faire le

point à la distance enregistrée. L’appareil photo refait le point à la distance

enregistrée même lorsque vous appuyez sur le déclencheur à mi-course. La

prise de vue normale reprend lorsque vous relâchez la commande de fonction

MAP. Maintenez cette dernière enfoncée jusqu’à ce que la photo soit prise.

Commutateur de signal sonore

Le commutateur de signal sonore permet d’activer ou de désactiver le signal

sonore émis lors des opérations de réglage et de rappel de mémoire.

• : signal sonore activé.

• : signal sonore désactivé.

Activation de l’AF (AF-ON)

zPositionnez le commutateur du mode de mise au point sur A/M ou M/A.

xPositionnez le sélecteur de fonction MAP sur AF-ON.

cEectuez la mise au point.

Appuyez sur n’importe quelle commande de fonction MAP pour eectuer

la mise au point à l’aide de l’autofocus. Vous pouvez également faire le

point à l’aide des commandes de l’appareil photo.

■

Profondeur de champ

Si l’appareil photo dispose d’une fonction d’aperçu de la profondeur de

champ, il est possible de prévisualiser cette dernière dans le viseur. Reportez-

vous au tableau de la profondeur de champ pour en savoir plus.

■

Ouverture

Réglez l’ouverture à l’aide des commandes de l’appareil photo. La cadence de

prise de vue peut ralentir à certaines ouvertures.

■

Réduction de vibration (VR)

La fonction de réduction de vibration (VR) atténue les phénomènes de ou

provoqués par le bougé de l’appareil photo, ce qui permet de recourir à des

vitesses d’obturation jusqu’à 4,0 fois plus lentes que celles normalement

utilisées et d’augmenter ainsi le nombre de vitesses possibles. Les eets de

la fonction VR sur la vitesse d’obturation sont mesurés en mode NORMAL

selon les normes de la CIPA (Camera and Imaging Products Association) ; les

mesures des objectifs de format FX sont eectuées à l’aide d’appareils photo

numériques de format FX, celles des objectifs de format DX à l’aide d’appareils

photo de format DX. Les mesures des zooms sont eectuées en position de

zoom maximale.

Utilisation du commutateur de réduction de vibration

• Sélectionnez OFF pour désactiver la réduction de vibration.

• SélectionnezNORMAL pour optimiser la réduction de vibration lorsque

vous photographiez des sujets immobiles. La réduction de vibration

s’active lorsque vous appuyez sur le déclencheur à mi-course.

• Sélectionnez SPORT lorsque vous photographiez des athlètes et

d’autres sujets qui se déplacent rapidement et de façon imprévisible.

La réduction de vibration s’active lorsque vous appuyez sur le

déclencheur à mi-course.

Utiliser la réduction de vibration : Remarques

• Lorsque vous utilisez la réduction de vibration, appuyez sur le déclencheur à mi-

course et attendez que l’image se stabilise dans le viseur avant d’appuyer sur le

déclencheur jusqu’en ﬁn de course.

• Lorsque la réduction de vibration est activée, l’image dans le viseur peut être ﬂoue

une fois le déclencheur relâché. Cela n’indique pas un dysfonctionnement.

• Le réglage SPORT est recommandé pour eﬀectuer des ﬁlés panoramiques, bien qu’il

soit aussi possible d’utiliser le réglage NORMAL .

• En modes NORMAL et SPORT, la réduction de vibration s’applique uniquement

au mouvement ne faisant pas partie du ﬁlé (par exemple, si l’appareil photo est

utilisé pour faire un ﬁlé horizontal, la réduction de vibration ne s’applique qu’au

tremblement vertical).

• Ne mettez pas l’appareil photo hors tension et ne retirez pas l’objectif pendant que

la réduction de vibration est activée. Si l’alimentation de l’objectif est coupée alors

que la réduction de vibration est activée, l’objectif peut vibrer s’il est secoué. Il ne

s’agit pas d’un dysfonctionnement et cela peut être corrigé en reﬁxant l’objectif et

en mettant l’appareil photo sous tension.

• Si l’appareil photo est équipé d’un ﬂash intégré, la réduction de vibration est

désactivée pendant que le ﬂash se charge.

• Les réglages NORMAL et SPORT peuvent atténuer l’eet de ou observé lorsque

l’appareil photo est xé sur un trépied. Le réglage OFF peut néanmoins produire

de meilleurs résultats dans certains cas, selon le type de trépied et les conditions

de prise de vue.

• Les réglages NORMAL et SPORT sont recommandés si l’appareil photo est xé sur un

monopode.

■

Parasoleil

Le parasoleil protège l’objectif et bloque la lumière diuse pouvant causer de

la lumière parasite ou une image fantôme.

Serrez à fond la vis du parasoleil (w).

Un vignettage peut se produire si le parasoleil n’est pas xé correctement. Le

parasoleil peut être retourné et monté sur l’objectif lorsqu’il n’est pas utilisé.

■

Utilisation d’un collier pour trépied rotatif intégré

Fixez le trépied au collier pour trépied de l’objectif et non à l’appareil photo.

Notez que votre main peut entrer en contact avec le trépied si vous tournez

l’appareil photo tout en le tenant par sa poignée. Retirez le collier pour

trépied en dévissant sa vis de verrouillage ; pour en savoir plus, contactez un

représentant Nikon agréé.

Repositionnement de l’appareil photo

Desserrez la vis de xation du collier

pour trépied (q), faites correspondre

le repère de rotation de l’objectif (w)

à l’orientation de l’appareil photo, puis

serrez la vis (e).

Collier pour monopode

Le collier pour monopode amovible (fourni) peut être utilisé à la place du

collier pour trépied. Après avoir changé de collier, veillez à ce que celui-ci soit

bien verrouillé. Le non-respect de cette mise en garde risque d’endommager

l’objectif ou l’appareil photo.

■

Encoche de sécurité

L’encoche de sécurité permet de xer des verrous de câble de sécurité

disponibles auprès d’autres fabricants. Pour en savoir plus, reportez-vous à la

documentation fournie avec le verrou de câble de sécurité.

■

Filtres

Lorsque vous photographiez avec le porte-ltre à vanne, vériez qu’un ltre

est inséré. Le porte-ltre est doté en standard d’un ltre neutre (NC).

Insertion de ltres

zDéverrouillez le porte-ltre.

Appuyez sur la vis du porte-ltre à vanne et

tournez-la dans le sens inverse des aiguilles

d’une montre jusqu’à ce que la ligne blanche

forme un angle droit avec l’axe de l’objectif.

xRetirez le porte-ltre à vanne.

cRetirez le ltre fourni.

Vissez un ltre à vis 40,5 mm dans le porte-ltre

(du côté où sont indiqués « Nikon » et « JAPAN »).

Vous pouvez ensuite réinsérer le porte-ltre, de

façon à ce qu’il soit face au sujet ou à l’appareil

photo.

Utilisation d’un ltre polarisant circulaire à emboîtement C-PL405 (en option)

Le C-PL405 bloque les reets parasites provenant du verre, de l’eau et des surfaces

non métalliques. Le porte-ltre à emboîtement n’est pas nécessaire ; lorsque vous

utilisez le ltre, veillez à ce qu’il soit xé correctement ; notez également qu’il

n’est ni étanche à la poussière ni aux éclaboussures. Notez que l’utilisation d’un

C-PL405 augmente légèrement la distance de mise au point minimale et que la

distance de mise au point signalée par l’indicateur peut légèrement diérer. Lors

de l’utilisation de la fonction de rappel de mémoire, pensez à installer le ltre

avant d’enregistrer la position de mise au point.

Ne laissez pas le CP-PL405 longtemps à la lumière directe du soleil ou dans

des lieux exposés à une humidité excessive ou à des températures élevées.

■

Entretien de l’objectif

• L’objectif retrouve son ouverture maximale après avoir été retiré de l’appareil photo.

Pour protéger l’intérieur de l’objectif, rangez-le à l’abri de la lumière directe du soleil

ou remettez en place son bouchon.

• Soutenez toujours l’objectif lorsque vous tenez l’appareil photo. Vous risquez sinon

d’endommager la monture d’objectif.

• Ne prenez pas ou ne tenez pas l’objectif ou l’appareil photo en saisissant uniquement

le parasoleil.

• Maintenez les contacts du microprocesseur propres.

• Sile jointen caoutchoucde lamontured’objectifest endommagé,cessez immédiatement

l’utilisation et conﬁez l’objectif à un centre Nikon agréé pour le faire réparer.

• Utilisez une souﬄette pour enlever la poussière et les peluches sur la surface de

l’objectif.

• Pour eﬀacer les taches et les traces de doigt des surfaces en verre, imprégnez

un morceau de tissu propre en coton avec une petite quantité d’éthanol ou de

nettoyant pour objectif ou utilisez une lingette nettoyante pour objectif, et nettoyez

avec un mouvement circulaire à partir du centre vers l’extérieur, tout en prenant soin

de ne pas laisser de traces, ni de toucher le verre avec les doigts.

• La lentille avant traitée au ﬂuor peut être nettoyée simplement en l’essuyant avec

un chiﬀon sec. Les taches et les traces de doigt peuvent être eﬀacées avec un tissu

propre et doux en coton ou une lingette nettoyante pour objectif ; nettoyez avec

un mouvement circulaire à partir du centre vers l’extérieur, tout en prenant soin

de ne pas laisser de traces, ni de toucher le verre avec les doigts. Pour retirer les

taches tenaces, essuyez délicatement avec un chiﬀon doux et imbibé d’une petite

quantité d’eau distillée, d’éthanol ou de nettoyant pour objectif. Les taches en forme

de goutte présentes sur la lentille traitée au ﬂuor (hydrofuge et oléofuge) peuvent

être retirées avec un chiﬀon sec.

• N’utilisez jamais de solvants organiques comme un diluant à peinture ou du

benzène pour nettoyer l’objectif.

• Fixez les bouchons avant (à emboîtement) et arrière avant de ranger l’objectif dans

sa valise de transport.

• Si vous n’avez pas l’intention d’utiliser l’objectif pendant une période prolongée, rangez-

le dans un endroit frais et sec pour éviter la moisissure et la rouille. Ne pas ranger à la

lumière directe du soleil ou avec des boules antimites de naphtaline ou de camphre.

• Tenez l’objectif au sec. La formation de rouille sur le mécanisme interne peut causer

des dégâts irréparables.

• Laisser l’objectif dans des endroits extrêmement chauds peut endommager ou

déformer les éléments composés de plastique renforcé.

• Des plis vont se former si le bouchon avant à emboîtement (fourni) est plié, mais

cela n’empêche pas de l’utiliser.

• Ne vous asseyez pas et ne vous mettez pas debout sur la valise.

• La ceinture de sécurité incluse avec la valise fournie avec l’objectif comporte un

verrou autorisé par la TSA (Transportation Security Administration) des États-Unis.

• Nikon décline toute responsabilité en cas d’endommagement ou de vol des

dispositifs protégés par une ceinture de sécurité ou des câbles de sécurité.

■

Accessoires fournis

• Bouchon avant d’objectif à emboîtement

• Bouchon arrière d’objectif LF-4

• Parasoleil d’objectif HK-38

• Porte-ﬁltre à vanne

• Filtre NC à vis 40,5 mm

• Courroie LN-2

• Valise de transport CT-405 (avec ceinture de sécurité)

• Collier pour monopode

■

Accessoires compatibles

• Filtres à vis 40,5 mm

• Filtre polarisant circulaire insérable C-PL405

• Téléconvertisseurs AF-I/AF-S TC-14E /TC-14E II /TC-14E III /TC-17E II

TC-20E /TC-20E II /

TC-20E III

■

Caractéristiques

Type

Type Objectif AF-S de type E avec microprocesseur intégré et

monture F

Focale

Focale 400 mm

Ouverture maximale

Ouverture maximale f/2.8

Construction optique

Construction optique 16 lentilles en 12 groupes (dont 2 lentilles en verre ED, 2 lentilles en

uorite et des lentilles bénéciant d’un traitement nanocristal) et 1 lentille

de protection en verre (avec traitement au uor)

Angle de champ

Angle de champ • Reex numériques Nikon de format FX : 6°10

• Reex numériques Nikon de format DX : 4°

Information de distance

Communiquée au boîtier de l’appareil photo

Mise au point

Mise au point Système de mise au point interne de Nikon (IF, Internal

Focusing) avec autofocus commandé par un moteur

ondulatoire silencieux (SWM) et bague de mise au point pour

mise au point manuelle

Réduction de vibration

Réduction de vibration Décentrement avec voice coil motors (VCMs)

Indicateur de distance

de mise au point

de mise au point 2,6 m à l’inﬁni (∞)

Distance minimale de

mise au point

mise au point 2,6 m depuis le plan focal

Lamelles de diaphragme

9 (diaphragme circulaire)

Diaphragme

Diaphragme Contrôle automatique et électronique de l’ouverture

Plage des ouvertures

Plage des ouvertures f/2.8 à f/22

Mesure

Mesure Pleine ouverture

Commutateur de la

limite de mise au point

limite de mise au point Deux positions : FULL (∞ – 2,6 m) et ∞– 6 m

Dimensions

Dimensions Environ 159,5 mm de diamètre maximum × 358 mm (distance

à partir du plan d’appui de la monture d’objectif de l’appareil photo)

Poids

Poids Environ 3800 g

Nikon se réserve le droit de modiﬁer les caractéristiques du matériel décrit dans ce manuel

à tout moment et sans préavis.

■

Depth of ﬁeld (Metric)

■



Profondeur de champ

Profondeur de champ (m)

• Focus distance

• Distance de mise au point

• Depth of eld

• Profondeur de champ

• Reproduction ratio

• Rapport de reproduction

f/2.8 f/4 f/5.6 f/8 f/11 f/16 f/22

2.6

2.60 – 2.60 2.60 – 2.60 2.59 – 2.61 2.59 – 2.61 2.59 – 2.61 2.58 – 2.62 2.58 – 2.62 1/5.8

2.8 2.80 – 2.80 2.80 – 2.80 2.79 – 2.81 2.79 – 2.81 2.79 – 2.81 2.78 – 2.82 2.77 – 2.83

1/6.3

3.5 3.49 – 3.51 3.49 – 3.51 3.49 – 3.51 3.49 – 3.51 3.48 – 3.52 3.47 – 3.53 3.46 – 3.54

1/8.1

43.99 – 4.01 3.99 – 4.01 3.99 – 4.01 3.98 – 4.02 3.97 – 4.03 3.96 – 4.04 3.95 – 4.06

1/9.3

54.99 – 5.01 4.98 – 5.02 4.98 – 5.02 4.97 – 5.03 4.96 – 5.04 4.94 – 5.06 4.92 – 5.09

1/11.9

65.98 – 6.02 5.98 – 6.02 5.97 – 6.03 5.96 – 6.04 5.94 – 6.06 5.91 – 6.09 5.88 – 6.13

1/14.4

87.97 – 8.03 7.96 – 8.04 7.94 – 8.06 7.92 – 8.08 7.89 – 8.12 7.84 – 8.16 7.78 – 8.23

1/19.5

12 11.93 – 12.07 11.91 – 12.09 11.87 – 12.13 11.82 – 12.19 11.75 – 12.26 11.65 – 12.38 11.51 – 12.54

1/29.7

15 14.90 – 15.10 14.86 – 15.15 14.80 – 15.21 14.72 – 15.29 14.61 – 15.42 14.45 – 15.60 14.23 – 15.86

1/37.4

30 29.59 – 30.42 29.43 – 30.59 29.20 – 30.84 28.88 – 31.21 28.45 – 31.74 27.85 – 32.52 27.05 – 33.69

1/75.7

∞2137.07 – ∞ 1537.28 – ∞ 1087.19 – ∞ 768.98 – ∞ 543.94 – ∞ 384.83 – ∞ 272.32 – ∞ 1/∞

■

Depth of ﬁeld (Imperial)

(ft)

Focus distance

Depth of field

Reproduction ratio

f/2.8 f/4 f/5.6 f/8 f/11 f/16 f/22

8.5

8 ft 6 ⁄ in. –

8 ft 6 ⁄ in.

8 ft 6 ⁄ in. –

8 ft 6 ⁄ in.

8 ft 6 in. –

8 ft 6 ⁄ in.

8 ft 6 in. –

8 ft 6 ⁄ in.

8 ft 6 in. –

8 ft 6 ⁄ in.

8 ft 5 ⁄ in. –

8 ft 7 ⁄ in.

8 ft 5 ⁄ in. –

8 ft 7 ⁄ in. 1/5.8

9.2 9 ft 2 ⁄ in. –

9 ft 2 ⁄ in.

9 ft 2 ⁄ in. –

9 ft 2 ⁄ in.

9 ft 1 ⁄ in. –

9 ft 2 ⁄ in.

9 ft 1 ⁄ in. –

9 ft 2 ⁄ in.

9 ft 1 ⁄ in. –

9 ft 2 ⁄ in.

9 ft 1 ⁄ in. –

9 ft 3 in.

9 ft 1 ⁄ in. –

9 ft 3 ⁄ in.

1/6.3

11.5 11 ft 5 ⁄ in. –

11 ft 6 ⁄ in.

11 ft 5 ⁄ in. –

11 ft 6 ⁄ in.

11 ft 5 ⁄ in. –

11 ft 6 ⁄ in.

11 ft 5 ⁄ in. –

11 ft 6 ⁄ in.

11 ft 5 ⁄ in. –

11 ft 6 ⁄ in.

11 ft 4 ⁄ in. –

11 ft 6 ⁄ in.

11 ft 4 ⁄ in. –

11 ft 7 ⁄ in.

1/8.1

13.1 13 ft 1 ⁄ in. –

13 ft 1 ⁄ in.

13 ft 1 ⁄ in. –

13 ft 1 ⁄ in.

13 ft 1 ⁄ in. –

13 ft 1 ⁄ in.

13 ft ⁄ in. –

13 ft 2 ⁄ in.

13 ft ⁄ in. –

13 ft 2 ⁄ in.

12 ft 11 ⁄ in. –

13 ft 3 in.

12 ft 11 ⁄ in. –

13 ft 3 ⁄ in.

1/9.3

16.4 16 ft 4 ⁄ in. –

16 ft 5 ⁄ in.

16 ft 4 ⁄ in. –

16 ft 5 ⁄ in.

16 ft 4 ⁄ in. –

16 ft 5 ⁄ in.

16 ft 3 ⁄ in. –

16 ft 6 in.

16 ft 3 ⁄ in. –

16 ft 6 ⁄ in.

16 ft 2 ⁄ in. –

16 ft 7 ⁄ in.

16 ft 1 ⁄ in. –

16 ft 8 ⁄ in.

1/11.9

19.7 19 ft 7 ⁄ in. –

19 ft 9 in.

19 ft 7 ⁄ in. –

19 ft 9 in.

19 ft 7 ⁄ in. –

19 ft 9 ⁄ in.

19 ft 6 ⁄ in. –

19 ft 9 ⁄ in.

19 ft 5 ⁄ in. –

19 ft 10 ⁄ in.

19 ft 4 ⁄ in. –

19 ft 11 ⁄ in.

19 ft 3 ⁄ in. –

20 ft 1 ⁄ in.

1/14.4

26.3 26 ft 1 ⁄ in. –

26 ft 4 ⁄ in.

26 ft 1 ⁄ in. –

26 ft 4 ⁄ in.

26 ft ⁄ in. –

26 ft 5 ⁄ in.

25 ft 11 ⁄ in. –

26 ft 6 ⁄ in.

25 ft 10 ⁄ in. –

26 ft 7 ⁄ in.

25 ft 8 ⁄ in. –

26 ft 9 ⁄ in.

25 ft 6 ⁄ in. –

27 ft

1/19.5

39.4 39 ft 1 ⁄ in. –

39 ft 7 ⁄ in.

39 ft ⁄ in. –

39 ft 7 ⁄ in.

38 ft 11 ⁄ in. –

39 ft 9 ⁄ in.

38 ft 9 ⁄ in. –

39 ft 11 ⁄ in.

38 ft 6 ⁄ in. –

40 ft 2 ⁄ in.

38 ft 2 ⁄ in. –

40 ft 7 ⁄ in.

37 ft 9 ⁄ in. –

41 ft 1 ⁄ in.

1/29.7

49.2

48 ft 10 ⁄ in. –

49 ft 6 ⁄ in.

48 ft 9 in. –

49 ft 8 ⁄ in.

48 ft 6 ⁄ in. –

49 ft 10 ⁄ in.

48 ft 3 ⁄ in. –

50 ft 1 ⁄ in.

47 ft 11 ⁄ in. –

50 ft 7 ⁄ in.

47 ft 4 ⁄ in. –

51 ft 2 ⁄ in.

46 ft 8 ⁄ in. –

52 ft ⁄ in.

1/37.4

98.4 97 ft ⁄ in. –

99 ft 9 ⁄ in.

96 ft 6 ⁄ in. –

100 ft 4 ⁄ in.

95 ft 9 ⁄ in. –

101 ft 2 ⁄ in.

94 ft 9 in. –

102 ft 4 ⁄ in.

93 ft 4 ⁄ in. –

104 ft 1 ⁄ in.

91 ft 4 ⁄ in. –

106 ft 8 ⁄ in.

88 ft 9 in. –

110 ft 6 ⁄ in.

1/75.7

∞

7011 ft 3 ⁄ in. –

∞

5043 ft 6 ⁄ in. –

∞

3566 ft 10 ⁄ in. –

∞

2522 ft 10 ⁄ in. –

∞

1784 ft 6 ⁄ in. –

∞

1262 ft 6 ⁄ in. –

∞

893 ft 5 ⁄ in. –

∞1/∞

Español Português (Brasil)

we r

!4 !3 !2

@3@2

!0 !1

uio

Gracias por adquirir un objetivo NIKKOR. Antes de utilizar este producto, lea

detenidamente tanto estas instrucciones como el manual de la cámara.

Nota: Al instalarse en una cámara digital réex de objetivo único de formato

DX, como la D7100 o D5300, este objetivo posee un ángulo de visión de 4° y

una distancia focal equivalente a 600 mm (formato de 35 mm).

Por su seguridad

PRECAUCIONES

• No desarmar. Tocar las piezas internas de la cámara o el objetivo podría resultar en

lesiones. En caso de mal funcionamiento, el producto debe ser reparado solamente

por un técnico cualiﬁcado. Si el producto llegara a romperse debido a una caída o

accidente, quite la batería de la cámara y/o desconecte el adaptador de CA y después

lleve el producto a un servicio técnico autorizado de Nikon para inspeccionarlo.

• Apague inmediatamente la cámara en caso de mal funcionamiento. Si llegara a notar humo

o un olor inusual proveniente del equipo, desconecte inmediatamente el adaptador

de CA y quite la batería de la cámara, procurando evitar quemaduras. Si continúa

operando el equipo podría causar fuego o lesiones. Después de quitar la batería,

lleve el equipo a un servicio técnico autorizado de Nikon para inspeccionarlo.

• No lo use en presencia de gas inamable. Operar equipo electrónico en la presencia de

gas inﬂamable podría resultar en una explosión o incendio.

• No mire hacia el sol a través del objetivo o del visor de la cámara. Ver el sol u otra fuente

de luz brillante a través del objetivo o del visor podría ocasionar daños oculares

permanentes.

• Manténgalo lejos del alcance de los niños. De no tener en cuenta esta precaución podría

resultar en lesiones.

• Tenga presentes las siguientes precauciones al manipular el objetivo y la cámara:

-Mantenga seco el objetivo y la cámara. De no tener en cuenta esta precaución

podría resultar en un incendio o descarga eléctrica.

-No manipule el objetivo ni la cámara con las manos mojadas. De no tener en

cuenta esta precaución podría resultar en descargas eléctricas.

-Mantenga el sol fuera del fotograma al disparar a sujetos a contraluz. La luz del sol

enfocada en la cámara cuando el sol se encuentra en o cerca del fotograma podría

ocasionar un incendio.

-Si el objetivo no se va a usar por un periodo largo de tiempo, coloque la tapa del

objetivo delantera y trasera y mantenga el objetivo lejos de la luz solar directa. Si lo

deja a la luz solar directa, el objetivo podría enfocar los rayos del sol sobre objetos

inﬂamables, ocasionando un incendio.

• No transporte el trípode con un objetivo o con la cámara instalada.Podría caerse o golpear

accidentalmente a otros, ocasionando lesiones.

• No deje el objetivo donde esté expuesto a temperaturas extremadamente altas, como en un

automóvil cerrado o a la luz solar directa.De no tener presente esta precaución podría

afectar adversamente las piezas internas del objetivo, ocasionando un incendio.

Aviso para los Clientes de Canadá

CAN ICES-3 B / NMB-3 B

■

Partes del objetivo

qEmpuñadura de goma

wBotón de función de enfoque (bloqueo de enfoque/recuperación de memoria/

inicio AF)

eAnillo de enfoque

rIndicador de distancia de enfoque

tMarca de distancia de enfoque

yÍndice de rotación del objetivo

uMarca de montaje de objetivo

iJunta de goma de montaje del objetivo

oContactos de CPU

!0 Soporte de ﬁltro deslizante

!1 Tornillo de soporte de ﬁltro deslizante

!2 Ojal de la correa

!3 Tornillo de ﬁjación del anillo del cuello del trípode

!4 Anillo de rotación de trípode incorporado

!5 Interruptor de modo de enfoque

!6 Interruptor de límite de enfoque

!7 Interruptor de reducción de la vibración

!8 Selector de función de enfoque (AF-L/MEMORY RECALL/AF-ON)

!9 Interruptor de activación/desactivación del pitido

@0 Botón de ajuste de memoria

@1 Ranura de seguridad (para el bloqueo del cable de seguridad)

@2 Parasol de objetivo

@3 Tornillo del parasol

@4 Cuello de monopie sustituible

■

Compatibilidad

Este objetivo puede ser utilizado con las cámaras serie D4, serie D3, Df, D810,

serie D800, D700, D610, D600, serie D300, D7100, D7000, D5300, D5200,

D5100, D5000, D3300, D3200 y D3100. Si desea información actualizada sobre

las cámaras compatibles, consulte nuestros catálogos más recientes o visite el

sitio web de Nikon de su región.

■

Enfoque

Los modos de enfoque compatibles se muestran en la siguiente tabla (para

más información sobre los modos de enfoque de la cámara, consulte el

manual de la cámara).

Modo de enfoque

de cámara

Modo de enfoque del objetivo

A/M

M/A

Autofoco con

anulación manual

(prioridad AF)

Autofoco con

anulación manual

(prioridad manual)

Enfoque manual

con telémetro

electrónico

MF Enfoque manual con telémetro electrónico

Modos A/M y M/A

• M/A: El autofoco puede anularse girando el anillo de enfoque del

objetivo.

• A/M: Tal y como se ha mencionado anteriormente, excepto que el

anillo de enfoque debe ser girado aún más antes de que el autofoco

se anule, evitando cambios accidentales en el enfoque a causa de

una operación del anillo de enfoque no intencionada.

z Deslice el interruptor de modo de enfoque del objetivo a A/M o M/A.

xEnfoque.

Si así lo desea, autofoco puede anularse girando el anillo de enfoque del

objetivo mientras pulsa el disparador hasta la mitad (o, si la cámara está

equipada con un botón AF-ON, mientras el botón AF-ON esté pulsado, o si el

selector de función de enfoque está ajustado en AF-ON, mientras pulse un

botón de función de enfoque). Para volver a enfocar utilizando autofoco,

pulse el disparador hasta la mitad o pulse otra vez el botón AF-ON o el

botón de función de enfoque.

Interruptor de límite de enfoque

Este interruptor determina los límites de distancia de enfoque para el autofoco.

• FULL: Seleccione esta opción para usar el rango de enfoque completo.

• ∞–6 m: Si el sujeto estará siempre a una distancia de al menos 6 m

(19,7 pie), seleccione esta opción para que el enfoque sea más

rápido.

■

Los botones de función de enfoque y el selector

Puede seleccionar la función asignada a los botones de función de enfoque

utilizando el selector de función de enfoque.

Selector de función de enfoque

Botón de función de enfoque

AF-L Bloqueo de enfoque

MEMORY RECALL Recuperación de memoria

AF-ON Inicio AF del objetivo

La función asignada puede ejecutarse pulsando cualquiera

de los cuatro botones de función. Puede girar los botones de

enfoque a una nueva posición; para más información contacte

con el personal del servicio técnico autorizado de Nikon.

Bloqueo de enfoque (AF-L)

El bloqueo de enfoque únicamente está disponible con autofoco.

zDeslice el interruptor de modo de enfoque del objetivo hacia A/M o M/A.

xDeslice el selector de función de enfoque hacia AF-L.

cBloquee el enfoque.

El enfoque puede bloquearse pulsando cualquiera de los botones de

función de enfoque y permanecerá bloqueado mientras el botón esté

pulsado. El enfoque también puede ser bloqueado utilizando los controles

de la cámara.

Recuperación de memoria

Guarde y recupere las posiciones de enfoque del objetivo utilizadas

frecuentemente.

Guardar posiciones de enfoque

zDeslice el interruptor de activación/desactivación del

pitido hacia .

xEnfoque.

cPulse el botón de ajuste de memoria.

Esta operación puede realizarse en cualquier modo de

enfoque, sin importar la posición del selector de función del

enfoque. Si la operación se realiza con éxito, se oirá un pitido.

Si la operación falla, el indicador de distancia de enfoque

retrocederá y avanzará diez veces y el objetivo emitirá un

breve pitido seguido de tres pitidos largos; vuelva a enfocar

y a pulsar el botón de ajuste de memoria. La distancia

almacenada no es eliminada si apaga la cámara ni si extrae

el objetivo.

Uso de las posiciones de enfoque almacenadas

zDeslice el selector de función de enfoque hacia MEMORY RECALL.

xRecupere la distancia de enfoque guardada.

Pulse cualquiera de los botones de función de enfoque para enfocar a la

distancia guardada. La cámara volverá a enfocar a la distancia guardada

incluso si pulsa el disparador hasta la mitad; el enfoque normal se restaura

al soltar el botón de función de enfoque. Mantenga pulsado el botón de

función de enfoque hasta que haya tomado la fotografía.

El interruptor de activación/desactivación del pitido

El interruptor de activación/desactivación del pitido puede utilizarse para

activar o silenciar el pitido que se escucha durante las operaciones de ajuste

o recuperación de la memoria.

• : Pitido activado.

• : Pitido silenciado.

Inicio AF (AF-ON)

zDeslice el interruptor de modo de enfoque del objetivo hacia A/M o M/A.

xDeslice el selector de función de enfoque hacia AF-ON.

cEnfoque.

Para enfocar utilizando autofoco, pulse cualquiera de los botones de

función de enfoque. También podrá enfocar utilizando los controles de

la cámara.

■

Profundidad de campo

Si la cámara posee la función de vista previa de la profundidad de campo

(reducción de apertura de diafragma), la profundidad de campo puede

previsualizarse en el visor. Para más información, consulte la tabla de la

profundidad de campo.

■

Diafragma

El diafragma se ajusta utilizando los controles de la cámara. La velocidad de

grabación podría disminuir con ciertos diafragmas.

■

Reducción de la vibración (VR)

La reducción de la vibración (VR) reduce las borrosidades causadas por las

sacudidas de la cámara, permitiendo velocidades de obturación de hasta 4,0

paradas más lentas de lo normal, aumentando la gama de velocidades de

obturación disponibles. Los efectos de la VR en la velocidad de obturación se

miden en el modo NORMAL en conformidad con los estándares de Camera

and Imaging Products Association (CIPA); los objetivos de formato FX se miden

utilizando cámaras digitales de formato FX, y los objetivos de formato DX

usando cámaras de formato DX. Los objetivos con zoom se miden en el zoom

máximo.

Uso del interruptor de reducción de la vibración

• Seleccione OFF para desactivar la reducción de la vibración.

• Seleccione NORMAL para mejorar la reducción de la vibración al

fotograar sujetos en estado estacionario. La reducción de la

vibración se aplica al pulsar el disparador hasta la mitad.

• Seleccione SPORT para fotograﬁar atletas y otros sujetos que se

muevan rápida e impredeciblemente. La reducción de la vibración

se aplica al pulsar el disparador hasta la mitad.

Uso de la reducción de la vibración: Notas

• Al usar la reducción de la vibración, pulse el disparador hasta la mitad y espere a que

se estabilice la imagen en el visor antes de pulsar totalmente el disparador.

• Al activar la reducción de la vibración, la imagen en el visor podría difuminarse

después de haber soltado el obturador.

• Se recomienda SPORT para barrer tomas, aunque NORMAL también es compatible.

• En los modos NORMAL y SPORT , la reducción de la vibración es aplicada únicamente

al movimiento que no es parte del barrido (si la cámara es barrida horizontalmente,

por ejemplo, la reducción de la vibración será aplicada únicamente a las sacudidas

verticales).

• No apague la cámara ni desmonte el objetivo cuando se encuentre en efecto la

reducción de vibración. Si se corta la alimentación del objetivo cuando se encuentre

activa la reducción de la vibración, el objetivo podría producir un ruido al sacudirlo.

Esto no es un mal funcionamiento, y se puede corregir volviendo a montar el

objetivo y encendiendo la cámara.

• Si la cámara está equipada con un ﬂash incorporado, la reducción de la vibración se

desactivará mientras esté cargando el ﬂash.

• La reducción de la vibración NORMAL y SPORT puede reducir las borrosidades al

montar la cámara sobre un trípode. Sin embargo, OFF podría producir mejores

resultados en ciertos casos en función del tipo de trípode y de las condiciones de

disparo.

• NORMAL y SPORT se recomiendan al montar la cámara en un monopie.

■

Parasol del objetivo

El parasol protege al objetivo y bloquea la luz directa que podría ocasionar

destello o fantasma.

Apriete rmemente el tornillo del parasol

(w).

Podría aparecer viñeteado si el parasol no ha sido instalado correctamente.

El parasol puede invertirse e instalarse en el objetivo cuando no esté en uso.

■

Uso de un collar de trípode giratorio integrado

Instale los trípodes en el cuello para trípode del objetivo, no en la cámara.

Tenga en cuenta que su mano podría entrar en contacto con el trípode si

gira la cámara mientras la sujeta por la empuñadura. El cuello del trípode

puede extraerse desatornillando el tornillo de bloqueo del cuello del trípode;

para más información, contacte con un representante del servicio técnico

autorizado de Nikon.

Cambio de la posición de la cámara

Aoje el tornillo de jación del anillo del

cuello del trípode (q), asegúrese de

que el índice de rotación del objetivo

(w) coincida con la orientación de

la cámara y, a continuación apriete el

tornillo (e).

El cuello del monopie

El cuello del monopie sustituible suministrado puede utilizarse en lugar del

cuello del trípode. Tras sustituir el cuello, asegúrese de que el bloqueo del

mismo esté completamente apretado. Hacer caso omiso de esta precaución

puede dañar el objetivo o la cámara.

■

La ranura de seguridad

La ranura de seguridad puede utilizarse para instalar bloqueos del cable

de seguridad de terceros proveedores. Para más información, consulte la

documentación suministrada con el bloqueo del cable de seguridad.

■

Filtros

Al realizar fotografías con el soporte de ltro deslizante, asegúrese de que haya

un ltro introducido. El soporte es suministrado con un ltro neutral color (NC)

colocado.

Introducción de ltros

zDesbloquee el soporte.

Pulse el tornillo del soporte de ltro deslizante

hacia abajo y gire en sentido antihorario hasta

que la línea blanca se encuentre en ángulo

recto con respecto al eje del objetivo.

xExtraiga el soporte de ltro deslizante.

cExtraiga el ltro suministrado.

vAtornille un ltro de rosca de 40,5 mm en

el lado del soporte marcado con “Nikon” y

“JAPAN”.

A continuación podrá volver a introducir el

soporte mirando hacia el sujeto o hacia la

cámara.

Uso de un ltro polarizador circular opcional C-PL405 deslizable

El C-PL405 bloquea los reejos no deseados provenientes de cristales,

agua y otras supercies no metálicas. No es necesario el soporte del ltro

deslizable; al usar el ltro, asegúrese de que esté correctamente instalado

y tenga en cuenta que no es antipolvo ni a prueba de salpicaduras. Tenga

en cuenta que utilizar un C-PL405 aumenta ligeramente la distancia de

enfoque mínima y cambia la distancia de enfoque por aquella indicada por

el indicador de distancia de enfoque. Al utilizar la recuperación de memoria,

asegúrese de instalar el ltro antes de guardar la posición de enfoque.

No deje el CP-PL405 en contacto con la luz directa del sol durante largos

períodos ni en ubicaciones expuestas a una humedad excesiva o a altas

temperaturas.

■

Cuidado del objetivo

• El objetivo regresa al diafragma máximo al extraerlo de la cámara. Para proteger

el interior del objetivo, guárdelo fuera del alcance de la luz solar directa o vuelva a

colocar la tapa del objetivo.

• Al sujetar la cámara, sostenga siempre el objetivo. Hacer caso omiso de esta

precaución puede causar daños en la montura del objetivo.

• No recoja o sujete el objetivo o la cámara usando solamente el parasol de objetivo.

• Mantenga los contactos CPU limpios.

• Si se daña la junta de goma de montaje del objetivo, deje de usarlo inmediatamente

y lleve el objetivo al servicio técnico autorizado de Nikon para repararlo.

• Use un soplador para quitar el polvo y la pelusa de la superﬁcie del objetivo.

• Para retirar las machas y huellas de las superﬁcies de cristal, aplique una pequeña

cantidad de etanol o de limpiador de objetivos en un paño de algodón suave y

limpio o use un paño de limpieza de objetivos y limpie desde el centro hacia afuera

en movimientos circulares, evitando manchar o tocar el cristal con sus dedos.

• El elemento delantero con revestimiento de ﬂúor puede limpiarse simplemente

usando un paño seco. Las manchas y huellas pueden eliminarse con un paño de

algodón suave y limpio o con un paño de limpieza de objetivos; limpie desde el

centro hacia el exterior con movimientos circulares, evitando manchar o tocar la

superﬁcie de cristal con sus dedos. Para retirar las manchas más difíciles, limpie

cuidadosamente con un paño suave humedecido con una pequeña cantidad de

agua destilada, etanol o limpiador de objetivos. Las manchas en forma de gota en el

elemento con revestimiento de ﬂúor repelente al agua y al aceite se pueden quitar

con un paño seco.

• Nunca use solventes orgánicos como el disolvente de pintura o benceno para

limpiar el objetivo.

• Instale las tapas delantera insertable y trasera antes de colocar el objetivo en su

funda dura.

• Si el objetivo no se va a usar durante un periodo prolongado de tiempo, guárdelo en

un lugar frío y seco para evitar la formación de moho y corrosión. No lo guarde a la

luz solar directa o con bolas para polilla de alcanfor o de naftalina.

• Mantenga el objetivo seco. La oxidación del mecanismo interno puede ocasionar

daños irreparables.

• Dejar el objetivo en lugares extremadamente calientes podría averiar o deformar las

piezas hechas de plástico reforzado.

• Si la tapa delantera insertable es plegada aparecerán dobleces, sin embargo ello no

evita el uso de la tapa.

• No se siente ni pise la carcasa.

• La cinta de seguridad suministrada con la carcasa incluida con el objetivo, utiliza un

bloqueo aceptado por Transportation Security Administration (TSA) (Administración

de Seguridad del Transporte) de los EE. UU.

• Nikon no se hace responsable por los daños o el robo de los dispositivos protegidos

con una cinta de seguridad o cables de seguridad.

■

Accesorios suministrados

• Tapa del objetivo delantera insertable

• Tapa trasera del objetivo LF-4

• Parasol HK-38

• Soporte de ﬁltro deslizante

• Filtro NC de rosca de 40,5 mm

• Correa LN-2

• Funda resistente CT-405 (con cinta de seguridad)

• Cuello del monopie

■

Accesorios compatibles

• Filtros de rosca de 40,5 mm

• Filtro polarizador circular deslizante C-PL405

• Teleconversores AF-I/AF-S TC-14E /TC-14E II/TC-14E III/TC-17E II/TC-20E/TC-20E II /

TC-20E III

■

Especiﬁcaciones

Tipo

Tipo Objetivo tipo E AF-S con CPU incorporado y montura F

Longitud focal

Longitud focal 400 mm

Diafragma máximo

Diafragma máximo f/2.8

Construcción de objetivo

Construcción de objetivo 16 elementos en 12 grupos (incluyendo 2 elementos de objetivo

ED, 2 elementos de uorita y elementos de objetivo con revestimiento de

nanocristal) y 1 elemento de cristal protector (con revestimiento

de úor)

Ángulo de visión

Ángulo de visión • Cámaras D-SLR de formato FX Nikon: 6°10

• Cámaras D-SLR de formato DX Nikon: 4°

Información de distancia

Información de distancia Salida a cámara

Enfoque

Enfoque Sistema de Enfoque Interno (IF) de Nikon con autofoco

controlado por medio de Silent Wave Motor (motor de onda

silenciosa) y anillo de enfoque por separado para el enfoque

manual

Reducción de la vibración

Reducción de la vibración Desplazamiento de lente usando voice coil motors (VCMs)

Indicador de distancia de

enfoque

enfoque 2,6 m a inﬁnito (∞)

Distancia de enfoque

mínima

mínima 2,6 m (8.53 pies) desde el plano focal

Cuchillas del diafragma

Cuchillas del diafragma 9(apertura de diafragma redondeada)

Diafragma

Diafragma Control de diafragma electrónico automático

Alcance de apertura

Alcance de apertura f/2.8 a f/22

Medición

Medición Apertura total

Interruptor de límite de

enfoque

enfoque Dos posiciones: FULL (COMPLETO) (∞ – 2,6 m) y ∞ – 6 m

Dimensiones

Dimensiones Aprox. 159,5 mm de diámetro máximo × 358 mm (distancia

a partir de la brida de montura del objetivo)

Peso

Peso Aprox. 3800 g (8,4 lb)

Nikon se reserva el derecho de cambiar las especiﬁcaciones del hardware descritas en este

manual en cualquier momento y sin previo aviso.

Obrigado por adquirir uma lente NIKKOR. Antes de usar este produto, leia

cuidadosamente estas instruções e o manual de referência da câmera.

Nota:

Quando xada em uma câmera digital reex de lente única de formato DX

tal como a D7100 ou a D5300, esta lente tem um ângulo de visão de 4° e uma

distância focal equivalente a 600 mm (formato 35 mm).

Para sua segurança

PRECAUÇÕES

• Nãodesmonte.Tocar nas partes internas da câmera ou lente poderá resultar em lesões.

Em caso de avaria, o produto deve ser reparado apenas por um técnico qualiﬁcado.

Caso o produto abra como resultado de uma queda ou outro acidente, retire a

bateria da câmera e/ou desligue o adaptador AC e, em seguida, leve o produto à

assistência técnica autorizada Nikon para inspeção.

• Desligue imediatamente a câmera em caso de avaria.Se notar fumaça ou um odor

estranho vindo do equipamento, desligue imediatamente o adaptador AC e remova

a bateria da câmera, tomando cuidado para evitar queimaduras. A continuação da

utilização poderá resultar em incêndio ou lesões.Depois de remover a bateria, leve o

equipamento a uma assistência técnica autorizada Nikon para inspeção.

• Não use em presença de gás inamável.Operar equipamento eletrônico na presença de

gás inﬂamável pode resultar em explosão ou incêndio.

• Não olhe para o sol através da lente ou do visor da câmera.A observação do sol ou de outra

fonte de luz intensa através da lente ou do visor pode causar incapacidade visual

permanente.

• Mantenha afastado do alcance das crianças.A não observância desta precaução poderá

resultar em lesões.

• Observe as seguintes precauções quando manusear a lente ou a câmera:

-Mantenha a lente e a câmera secas. A não observância desta precaução poderá

resultar em incêndio ou em choque elétrico.

-Não manuseie a lente ou a câmera com mãos molhadas. A não observância desta

precaução poderá resultar em choque elétrico.

-Mantenha o sol bem fora do enquadramento quando fotografar assuntos em

contraluz. A luz solar focada para a câmera quando o sol estiver dentro ou perto

do enquadramento pode causar um incêndio.

-Se a lente não vai ser utilizado por um longo período, coloque as tampas frontal

e traseira e guarde a lente longe da luz solar direta. Se deixada à luz solar direta,

a lente pode focar os raios do sol sobre objetos inﬂamáveis, provocando um

incêndio.

• Não transporte tripés com uma lente ou uma câmera acoplada.Poderá tropeçar ou atingir

alguém acidentalmente, resultando em lesões.

• Não deixe a lente num local onde que exposta a temperaturas extremamente altas, tais como

num automóvel fechado ou sob a luz solar direta.A não observância desta precaução

poderá afetar adversamente as partes internas da lente, causando um incêndio.

Aviso para os Clientes no Canadá

CAN ICES-3 B / NMB-3 B

■

Partes da lente

qEmpunhadura de borracha

wBotão de função do foco (trava de foco/recuperação da memória/início de AF)

eAnel de foco

rIndicador de distância focal

tMarca de distância focal

yÍndice de rotação da lente

uMarca de montagem da lente

iGaxeta de borracha de ﬁxação da lente

oContatos CPU

!0 Suporte de ﬁltro de encaixe

!1 Parafuso do suporte de ﬁltro de encaixe

!2 Ilhós da alça

!3 Parafuso de ﬁxação do anel da gola do tripé

!4 Gola rotativa embutida do tripé

!5 Chave de modo de foco

!6 Chave de limite de foco

!7 Chave de redução de vibração

!8 Seletor de função de foco (AF-L/MEMORY RECALL/AF-ON)

!9 Chave liga/desliga do bipe

@0 Botão de ajuste da memória

@1 Ranhura de segurança (para trava do cabo de segurança)

@2 Parassol da lente

@3 Parafuso do parassol da lente

@4 Gola móvel do monopé

■

Compatibilidade

Esta lente pode ser usada com câmeras série D4, série D3, Df, D810, série

D800, D700, D610, D600, série D300, D7100, D7000, D5300, D5200, D5100,

D5000, D3300, D3200 e D3100. Para informações atualizadas sobre as câmeras

compatíveis, consulte os nossos últimos catálogos ou visite o site da Nikon.

■

Foco

Os modos de foco suportados são apresentados na tabela seguinte (para

informação sobre os modos de foco, consulte o manual da câmera).

Modo de foco

da câmera

Modo de foco da lente

A/M

M/A

Foco automático

com preferência

para ajuste manual

(prioridade AF)

Foco automático

com preferência

para ajuste manual

(prioridade manual)

Foco manual

com telemetria

eletrônica

MF Foco manual com telemetria eletrônica

Modos A/M e M/A

• M/A: o foco automático pode ser ignorado girando o anel de foco

da lente.

• A/M: como acima, exceto que o anel de foco tem que ser rodado ainda

mais antes do foco automático ser ignorado, evitando alterações

acidentais à focagem causadas por operação não intencional do

anel de foco.

z Deslize a chave do modo de foco da lente para A/M ou M/A.

xFoque.

Se desejado, o foco automático pode ser cancelado girando o anel de

foco da lente enquanto o botão de liberação do obturador é pressionado

até a metade (ou, se a câmera estiver equipada com um botão AF-ON,

enquanto o botão AF-ON é pressionado, ou se o seletor de função de foco

for ajustado em AF-ON, enquanto é pressionado um botão de função de

foco). Para focar novamente usando o foco automático, pressione o botão

de liberação do obturador até a metade ou pressione novamente o botão

AF-ON ou de função de foco.

Chave de limite de foco

Esta chave determina os limites de distância de foco para o foco automático.

• FULL: selecione esta opção para todo o alcance de foco.

• ∞–6 m: Se o seu assunto estiver a uma distância de pelo menos 6 m,

selecione esta opção para um foco mais rápido.

■



Botões e seletor de função de foco

A função atribuída aos botões de função de foco pode ser selecionada usando

o seletor de função de foco.

Seletor de função de foco

Botão de função de foco

AF-L Trava de foco

MEMORY RECALL Recuperação de memória

AF-ON Início de AF da lente

A função atribuída pode ser executada pressionando qualquer

dos quatro botões de funções. Os botões de foco podem ser

girados para uma nova posição. Para mais informações contate

os técnicos autorizados pela Nikon.

Trava de foco (AF-L)

A trava de foco só está disponível com foco automático.

zDeslize a chave do modo de foco da lente para A/M ou M/A.

xDeslize o seletor de função de foco para AF-L.

cTrave o foco.

O foco pode ser travado pressionando qualquer dos botões de função de

foco e permanece travado enquanto o botão é pressionado. O foco pode

também ser travado usando os controles da câmera.

Recuperação de memória

Salve e recupere posições de foco da lente usadas com frequência.

Salvar posições de foco

zDeslize a chave liga/desliga do bipe para .

xFoque.

cPressione o botão de ajuste da memória.

Esta operação pode ser executada em qualquer modo de

foco independentemente da posição do seletor de função

de foco. Soará um bipe se a operação tiver sucesso. Se a

operação falhar, o indicador de distância de foco irá girar para

trás e para a frente cerca de dez vezes e a lente irá emitir um

bipe curto, seguido por três bipes longos. Foque e pressione

novamente o botão de ajuste de memória. A distância

armazenada não é eliminada se a câmera for desligada ou se

a lente for desmontada.

Usar posições de foco armazenadas

zDeslize o seletor de função de foco para MEMORY RECALL.

xRecupere a distância de foco armazenada.

Pressione qualquer dos botões de função de foco para focar à distância

armazenada. A câmera irá focar novamente na distância armazenada

mesmo quando o botão de liberação do obturador é pressionado até a

metade. O foco normal é restaurado quando o botão de função de foco

for liberado. Mantenha o botão de função de foco pressionado até a

fotograa ser tirada.

Chave liga/desliga do bipe

A chave liga/desliga do bipe pode ser usada para ativar ou silenciar o bipe

que soa durante as operações de ajuste e recuperação da memória.

• : Bipe ativado.

• : Bipe silenciado.

Iniciar AF (AF-ON)

zDeslize a chave do modo de foco da lente para A/M ou M/A.

xDeslize o seletor de função de foco para AF-ON.

cFoque.

Pressione qualquer dos botões de função de foco para focar usando o

foco automático. Também pode focar usando controles da câmera.

■

Profundidade de campo

Se a câmera oferecer visualização da profundidade de campo (stop down), a

profundidade de campo pode ser visualizada no visor. Consulte a tabela de

profundidade de campo para mais informações.

■

Abertura

A abertura é ajustada usando os controles da câmera. A velocidade de captura

de quadros poderá baixar em algumas aberturas.

■

Redução de vibração (VR)

A redução de vibração (VR) diminui o efeito de desfoque causado pela

trepidação da câmera, permitindo velocidades do obturador até 4,0 pontos

mais lentas do que seria no caso contrário, aumentando a faixa de velocidades

de obturador disponíveis. Os efeitos da velocidade do obturador ligado VR

são medidos em modo NORMAL de acordo com os padrões da Camera and

Imaging Products Association (CIPA). As lentes de formato FX são medidas

usando câmeras digitais de formato FX, as lentes de formato DX usando

câmeras de formato DX. As lentes de zoom são medidas com o zoom ao

máximo.

Utilização da chave de redução de vibração

• Selecione OFF para desativar a redução de vibração.

• Selecione NORMAL para melhor redução de vibração ao fotografar

assuntos parados. A redução de vibração tem efeito quando o botão

de liberação do obturador for pressionado até a metade.

• Selecione SPORT ao fotografar atletas e outros assuntos que estejam

se movendo rapidamente e de forma imprevisível. A redução de

vibração tem efeito quando o botão de liberação do obturador for

pressionado até a metade.

Utilização da redução de vibração: notas

• Quando utilizar a redução de vibração, pressione o botão de liberação do obturador

até a metade e espere que a imagem no visor estabilize antes de pressionar o botão

de liberação do obturador até o ﬁm.

• Quando a redução de vibração estiver ativa, a imagem no visor poderá aparecer

desfocada depois de o obturador ser disparado. Isto não indica um mau

funcionamento.

• SPORT é recomendado para fotos panorâmicas, embora NORMAL também seja

suportado.

• Nos modos NORMAL e SPORT, a redução da vibração aplica-se apenas ao movimento

que não faz parte da panorâmica (se a câmera ﬁzer uma panorâmica horizontal, por

exemplo, a redução de vibração será aplicada apenas à trepidação vertical).

• Não desligue a câmera nem remova a lente enquanto a redução de vibração

estiver em vigor. Se a alimentação da lente for interrompida enquanto a redução

de vibração estiver ligada, a lente poderá chocalhar quando agitada. Isto não é um

mau funcionamento, e pode ser corrigido reinstalando a lente e ligando a câmera.

• Se a câmera estiver equipada com um ﬂash embutido, a redução de vibração será

desativada enquanto o ﬂash carrega.

• A redução de vibração NORMAL e SPORT pode reduzir o desfoque quando a câmera é

montada num tripé. OFF poderá no entanto produzir melhores resultados em alguns

casos dependendo do tipo de tripé e das condições de disparo.

• NORMAL e SPORT são recomendados se a câmera estiver montada em um monopé.

■

Parassol

O parassol protege a lente e bloqueia a luz difusa que de outra forma causaria

refração ou fantasmas.

Aperte completamente o parafuso do

parassol (w).

Poderá ocorrer vinheta se o parassol não for corretamente acoplado. O

parassol pode ser invertido e montado na lente quando não estiver em uso.

■

Usar uma gola de tripé rotativa embutida

Acople tripés à gola do tripé da lente, não à câmera. Note que a sua mão

poderá tocar no tripé se girar a câmera segurando-a pela empunhadura. A

gola do tripé pode ser desmontada desapertando o parafuso de trava da gola

do tripé; para mais informações, contate um representante de assistência

técnica autorizada Nikon.

Reposicionar a câmera

Desaperte o parafuso de xação

do anel da gola do tripé (q), faça

corresponder o índice de rotação da

lente (w) à orientação da câmera, e

depois aperte o parafuso (e).

Gola do monopé

A gola substituível do monopé pode ser usada no lugar da gola do tripé. Depois

de substituir a gola, assegure-se de que a trava da gola está completamente

apertada. A não observância desta precaução poderá resultar em danos à

lente ou à câmera.

■

Ranhura de segurança

A ranhura de segurança pode ser usada para prender travas de cabos de

segurança de terceiros. Para obter mais informações, consulte a documentação

fornecida com a trava do cabo de segurança.

■

Filtros

Quando tirar fotograas com o suporte de ltro de encaixe, assegure-se de

que está introduzido um ltro. O suporte vem com um ltro de cor neutra

(NC) encaixado.

Inserir ltros

zDestrave o suporte.

Pressione para baixo o parafuso do suporte do

ltro de encaixe e gire para a esquerda até que

a linha branca esteja alinhada com o eixo da

lente.

xRemova o suporte de ltro de encaixe.

cRemova o ltro fornecido.

vAparafuse um ltro de rosca de 40,5mm no

lado do suporte marcado “Nikon”e “JAPAN”.

O suporte pode então ser reinserido virado

quer para o assunto ou para a câmera.

Usar um ltro polarizador circular de encaixe C-PL405 opcional

O C-PL405 bloqueia reexos indesejados de vidros, água e outras superfícies

não metálicas. O suporte de ltro de encaixe não é necessário. Quando usar

o ltro, assegure-se de que ele está bem xo e note que ele não é resistente à

poeira ou a respingos. Note que usando um C-PL405 aumenta ligeiramente

a distância mínima de foco e altera a distância de foco da indicada pelo

indicador de distância de foco. Quando usar a recuperação de memória,

assegure-se de que acopla o ltro antes de armazenar a posição do foco.

Não deixe o CP-PL405 por longos períodos sob a luz solar direta ou em locais

expostos a umidade excessiva ou a altas temperaturas.

■

Cuidados com a lente

• A lente retorna para a abertura máxima quando removida da câmera. Para proteger

o interior da lente, guarde-a afastada da luz solar direta ou recoloque a tampa da

lente.

• Suporte sempre a lente ao segurar a câmera. A não observância desta precaução

poderá daniﬁcar o encaixe da lente.

• Não levante ou segure a lente ou a câmera usando apenas o parassol da lente.

• Mantenha limpos os contatos CPU.

• Caso a gaxeta de borracha de ﬁxação da lente seja daniﬁcada, interrompa

imediatamente a utilização e leve a lente a uma assistência técnica autorizada Nikon

para reparação.

• Use um soprador para remover poeira e sujidade das superfícies da lente.

• Para remover manchas e impressões digitais das superfícies de vidro, aplique uma

pequena quantidade de etanol ou líquido de limpeza em um pano de algodão

macio e limpo ou um tecido de limpeza de lentes e limpe a partir do centro para

fora, num movimento circular, tomando cuidado para não deixar manchas ou tocar

no vidro com os dedos.

• O elemento dianteiro revestido de ﬂúor pode ser limpo simplesmente esfregando-o

suavemente com um pano seco. Manchas e impressões digitais podem ser

removidas usando um pano de algodão macio e limpo ou um tecido de limpeza de

lentes. Limpe do centro para fora num movimento circular, tomando cuidado para

não deixar manchas ou tocar na superfície do vidro com os seus dedos. Para remover

manchas persistentes, limpe cuidadosamente com um pano macio umedecido em

uma pequena quantidade de água destilada, etanol ou produto de limpeza de lente.

As manchas de água no elemento revestido de ﬂúor com repelente de água e óleo

podem ser removidas com um pano seco.

• Nunca use solventes orgânicos tais como tíner ou benzeno para limpar a lente.

• Acople as tampas de encaixe dianteira e traseira antes de colocar a lente no seu

estojo resistente.

• Se a lente não vai ser usada por um longo período, guarde-a em um local fresco e

seco para evitar mofo e ferrugem. Não guarde sob a luz solar direta nem com bolas de

naftalina e de cânfora.

• Mantenha a lente seca. O enferrujamento do mecanismo interno pode causar danos

irreparáveis.

• Deixar a lente em locais extremamente quentes pode daniﬁcar ou deformar partes

feitas de plástico reforçado.

• Se a tampa de encaixe frontal for dobrada se formar se vincos, mas isso não impede

que a tampa possa ser usada.

• Não sente nem ﬁque em pé sobre o estojo.

• A correia de segurança fornecida com o estojo que acompanha a lente usa uma

trava aceita pela Transportation Security Administration (TSA) dos Estados Unidos.

• A Nikon não aceita responsabilidade por danos ou furto dos dispositivos protegidos

por uma correia de segurança ou cabos de segurança.

■

Acessórios fornecidos

• Tampa frontal de encaixe da lente

• Tampa traseira da lente LF-4

• Parassol da lente HK-38

• Suporte de ﬁltro de encaixe

• Filtro NC de rosca de 40,5 mm

• Alça LN-2

• Estojo resistente CT-405 (com correia de segurança)

• Gola de monopé

■

Acessórios compatíveis

• Filtros de rosca de 40,5 mm

• Filtro polarizador circular de encaixe C-PL405

• Teleconversores AF-I/AF-STC-14E /TC-14E II /TC-14E III /TC-17E II /TC-20E /TC-20E II /

TC-20E III

■

Especiﬁcações

Tipo

Tipo Lente AF-S tipo E com CPU embutido e encaixe F

Distância focal

Distância focal 400 mm

Abertura máxima

Abertura máxima f/2.8

Construção da lente

Construção da lente 16 elementos em 12 grupos (incluindo 2 elementos de lente ED, 2

elementos de uorite e elementos de lente com revestimentos de nano-cristais)

e 1 elemento protetor de vidro (com revestimento de úor)

Ângulo de visão

Ângulo de visão • Câmeras Nikon D-SLR de formato FX: 6°10

• Câmeras Nikon D-SLR de formato DX: 4°

Informação de distância

Saída para a câmera

Focagem

Focagem Sistema Internal Focusing (IF - Focagem Interna) da Nikon com

foco automático controlado por Motor de Onda Silencioso

(SWM) e anel de foco separado para foco manual

Reduçãodevibração

Redução de vibração Estabilizador da lente usando voice coil motors (VCMs)

Indicadordedistância

Indicador de distância

defoco

defoco 2,6 m a inﬁnito (∞)

Distância mínima de

foco

foco 2,6 m a partir do plano focal

Lâminas de diafragma

Lâminas de diafragma 9 (abertura circular do diafragma)

Diafragma

Diafragma Controle de abertura automático eletrônico

Faixa de abertura

Faixa de abertura f/2.8 a f/22

Fotometria

Fotometria Abertura total

Chavedelimitedefoco

Chavede limitede foco Duas posições: FULL (∞ – 2,6 m) e ∞ – 6 m

Dimensões

Dimensões Aprox. 159,5 mm de diâmetro máximo × 358 mm (distância do

ange de montagem da lente da câmera)

Peso

Peso Aprox. 3800 g

A Nikon reserva-se o direito de alterar as especiﬁcações do hardware descrito neste manual

a qualquer momento e sem aviso prévio.

■



Profundidad de campo

■



Profundidade de campo

Profundidade de campo (m)

• Distancia de enfoque

• Distância de foco

• Profundidad de campo

• Profundidade de campo

• Relación de reproducción

• Razão de reprodução

f/2.8 f/4 f/5.6 f/8 f/11 f/16 f/22

2.6

2.60 – 2.60 2.60 – 2.60 2.59 – 2.61 2.59 – 2.61 2.59 – 2.61 2.58 – 2.62 2.58 – 2.62 1/5.8

2.8 2.80 – 2.80 2.80 – 2.80 2.79 – 2.81 2.79 – 2.81 2.79 – 2.81 2.78 – 2.82 2.77 – 2.83

1/6.3

3.5 3.49 – 3.51 3.49 – 3.51 3.49 – 3.51 3.49 – 3.51 3.48 – 3.52 3.47 – 3.53 3.46 – 3.54

1/8.1

43.99 – 4.01 3.99 – 4.01 3.99 – 4.01 3.98 – 4.02 3.97 – 4.03 3.96 – 4.04 3.95 – 4.06

1/9.3

54.99 – 5.01 4.98 – 5.02 4.98 – 5.02 4.97 – 5.03 4.96 – 5.04 4.94 – 5.06 4.92 – 5.09

1/11.9

65.98 – 6.02 5.98 – 6.02 5.97 – 6.03 5.96 – 6.04 5.94 – 6.06 5.91 – 6.09 5.88 – 6.13

1/14.4

87.97 – 8.03 7.96 – 8.04 7.94 – 8.06 7.92 – 8.08 7.89 – 8.12 7.84 – 8.16 7.78 – 8.23

1/19.5

12 11.93 – 12.07 11.91 – 12.09 11.87 – 12.13 11.82 – 12.19 11.75 – 12.26 11.65 – 12.38 11.51 – 12.54

1/29.7

15 14.90 – 15.10 14.86 – 15.15 14.80 – 15.21 14.72 – 15.29 14.61 – 15.42 14.45 – 15.60 14.23 – 15.86

1/37.4

30 29.59 – 30.42 29.43 – 30.59 29.20 – 30.84 28.88 – 31.21 28.45 – 31.74 27.85 – 32.52 27.05 – 33.69

1/75.7

∞2137.07 – ∞ 1537.28 – ∞ 1087.19 – ∞ 768.98 – ∞ 543.94 – ∞ 384.83 – ∞ 272.32 – ∞ 1/∞

Other manuals for AF-S NIKKOR 400mm f/2.8G ED VR

Other Nikon Lens manuals

Nikon

Nikon NIKKOR Z 28mm f/2.8 SE User manual

Nikon

Nikon AF-S Zoom-Nikkor ED 14-24mm/F2.8G (IF) Operating instructions

Nikon

Nikon AF-S DX NIKKOR 55-300mm f/4.5-5.6G ED VR User manual

Nikon

Nikon AF VR Zoom-Nikkor 80-400mm f/4.5-5.6D ED User manual

Nikon

Nikon AF-S Micro NIKKOR User manual

Nikon

Nikon PC NIKKOR 19mm f/4E ED User manual

Nikon

Nikon AF-S NIKKOR 50mm f/1.8G User manual

Nikon

Nikon AF-S VR DX Zoom Nikkor 18-200/3.5-5.6G ED Operating instructions

Nikon

Nikon AF-P DX NIKKOR 10-20mm f/4.5-5.6G VR User manual

Nikon

Nikon AF-S DX NIKKOR 18-300mm f/3.5-5.6G ED VR User manual

Nikon

Nikon AF-S DX NIKKOR 18-300mm f/3.5-5.6G ED VR Operating instructions

Nikon

Nikon AF Nikkor User manual

Nikon

Nikon 1 NIKKOR 11-27.5mm f/3.5-5.6 User manual

Nikon

Nikon AF-S DX VR Zoom-Nikkor 55-200mm f/4-5.6G... Installation and operation manual

Nikon

Nikon NIKKOR AF-S DX 16-80mm f/2.8-4E ED VR User manual

Nikon

Nikon 1 NIKKOR 11-27.5mm f/3.5-5.6 User manual

Nikon

Nikon NIKKOR User manual

Nikon

Nikon NIKKOR Z 24mm f/1.85 User manual

Nikon

Nikon VR User manual

Nikon

Nikon NIKKOR AF-P DX 10-20mm f/4.5-5.6G VR User manual

Nikon

Nikon AF-S Zoom-Nikkor ED 24-85mm f/3.5-4.5G IF Operating instructions

Nikon

Nikon Micro-Nikkor-P Auto 55mm f/3.5 User manual

Nikon

Nikon AF Nikkor 28mm f/2.80 User manual

Nikon

Nikon AF-S NIKKOR 800mm f/5.6E FL ED VR User manual

Popular Lens manuals by other brands

Navitar

Navitar 1-51311 Dimensional drawing

CooperVision

CooperVision Biomedics 55 Asphere PATIENT INFORMATION BOOKLET

FujiFilm

FujiFilm CPT-70F-02A user guide

Barco

Barco UST installation manual

Starizona

Starizona HyperStar C9.25 operating instructions

luxvision

luxvision TF-35 user manual

Yashica

Yashica Scope manual

Honeywell

Honeywell HLD3V8MPD Specifications

Eiki

Eiki AH-55201 owner's manual

Wiley x

Wiley x NERVE R-8052T instructions

Sigma

Sigma APO 500mm F4.5 EX DG instructions

FujiFilm

FujiFilm A13x6.3B RM/ERM specification

Olympus

Olympus M.Zuiko Digital ED 14-150mm f4-5.6 II instructions

Navitar

Navitar 1-62308 Dimensional drawing

Olympus

Olympus M. ZUIKO DIGITAL ED 8-25mm f4.0 PRO instructions

Panasonic

Panasonic Lumix H-FS14140 owner's manual

Fantasea Line

Fantasea Line SEL30M35 instruction manual

Christie

Christie 144-136101 Series Installation and setup

Nikon AF-S NIKKOR 400mm f/2.8G ED VR User manual

Popular Lens manuals by other brands
