Nohrd WallBars User manual

WallBars
Aufbauanleitung
Owner’s Manual
WB0817-1

2
Inhalt Seite/n
Contents Pages
Produktdetails / Hinweise 3
Product Details / General Information
Sicherheitshinweise 4-5
Safety Instructions
Handhabung 6-7
Handling Instructions
Montagehinweise / Service 8-9
General Assembly Information / Service
Teileliste 10-11
List of Parts
Aufbauanleitung 12-31
Assembly Instructions

3
Modellbezeichnung:
WallBars
Maße, Gewicht:
Breite: 80 cm
Höhe: 230 cm
Tiefe: 13 cm
Gewicht 10 Sprossen: 19 kg
Gewicht 14 Sprossen: 21 kg
Materialien:
Holz, Kunststoff, Metall
Anlieferung:
1 Karton
Funktionen / Anwendungsbereich:
Kraft- und Koordination
Wichtige Hinweise:
Das Gerät darf nur mit einer Wand-
halterung verwendet werden.
Holz ist ein Naturmaterial und kann bei
der Benutzung Geräusche von sich geben.
Vorsicht vor Splittern. Das Holz kann
Unregelmäßigkeiten in der Farbe und in
der Form haben. Dies ist kein Grund zur
Beanstandung.
Wir empfehlen den Zusammenbau mit zwei
Personen vorzunehmen. Achten Sie auf ge-
nügend Platz zum Aufbauen. Wir empfehlen
das Verpackungsmaterial aufzubewahren.
Bei Nichtaufbewahrung, bitte fachgerecht
entsorgen.
Hinweis: Das Transportgewicht, sowie die
Menge der Sprossen und des Befestigungs-
materials variieren je nach gewünschter
Ausführung (10er Wallbars oder 14er Wall-
bars, s. Seiten 10 - 11).
Warnhinweis:
Nicht geeignet für Kinder unter 36 Mona-
ten, da Erstickungsgefahr wegen ver-
schluckbarer Kleinteile! Benutzung unter
unmittelbarer Aufsicht von Erwachsenen!
Montage durch eine erwachsene Person
und nur an feste Wände! Nicht für Perso-
nen über 120 kg geeignet.
Model:
WallBars
Dimensions:
Width: 80 cm / 31.5’’
Height: 230 cm / 90.5’’
Depth: 13 cm / 5’’
Weight 10 rungs: 19 kg / 42 lbs
Weight 14 rungs: 21 kg / 46 lbs
Materials:
Wood, Plastic, Metal
Delivery:
Delivery in 1 box
Intended Use:
Strength and Coordination
Important Notes:
These wallbars are only safe to use when
properly mounted to a solid stone, concrete
or solid wood wall.
Wood is a natural material which can breathe,
as well as make noises during use of the
machine. Wood can cause splinters and show
irregularities in pattern, color and shape.
These are not reasons for complaint.
Wood can respond to environmental influences
and regularly expand/contract. It is essential
to check all fittings regularly and before use of
the wallbars. We recommend assembling the
unit with two adult, skilled people.
Make sure you have enough space to assemble
the wallbars. We recommend keeping the
packaging material until the unit is safely
ready for use.
WARNING:
These wallbars are not suited for children
under 36 months, as they contain small parts
that can be swallowed. Children may only use
the wallbars under constant supervision of an
adult.
The assembly and attachment of the wallbars
to the wall must be performed by an adult.
The wallbars are not suitable for body weight
more than 120 kg / 265 lbs.

4
Sicherheitshinweise:
Bitte lesen und beachten Sie un-
bedingt die folgenden Hinweise
zur Handhabung, zum Umgang mit
dem Gerät, sowie zur Wartung des
Gerätes.
Bitte bewahren Sie diese an geeig-
neter Stelle auf, um im Bedarfsfall
nachschlagen zu können.
Bei Beachtung der Sicherheitshin-
weise sowie der Montage- und
Inbetriebnahme-Anleitung ist der
Betrieb des Gerätes sicherheits-
technisch unbedenklich.
1. Das Gerät ist für ausgewachsene
Personen bestimmt und darf nur für
den bestimmungsgemäßen Zweck
des Körpertrainings verwendet wer-
den. Wird dies nicht beachtet, kann
der Hersteller durch nicht bestim-
mungsgemäßen Gebrauch nicht
verantwortlich gemacht werden.
2. Die Sicherheit kann durch beschä-
digte Bauteile beeinträchtigt sein.
Deshalb unterlassen Sie die Verwen-
dung des Gerätes im Falle, dass
eines der Originalbauteile nicht
funktionsfähig, beschädigt oder
verschlissen ist. Ersetzen Sie das
defekte Teil nur mit Original-Ersatz-
teilen vom Hersteller.
3. Bei falsch ausgeführten Repara-
turen oder Ersatzteilen, die nicht
vom Hersteller stammen, können
Gefahren entstehen.
4. Selbstständige Eingriffe oder Ma-
nipulationen des Gerätes, können zu
Beschädigungen oder Beeinträchti-
gungen in der Nutzung führen oder
sogar gesundheitliche Schäden zur
Folge haben. Änderungen am Gerät
sollten ausschließlich von Fachper-
sonal durchgeführt werden.
5. Holz ist ein natürliches Material
und gibt dem Druck von Schrauben
leicht nach. Ziehen Sie deshalb
regelmäßig (mindestens alle 2
Monate) die Verbindungsschrauben
mit dem mitgelieferten Werkzeugen
nach. Kontrollieren Sie das Gerät
auf Fehler.
6. Alle Personen, vor allem Kinder,
sind auf die Gefahren der Nutzung
des Gerätes vorher hinzuweisen.
Kinder sollten das Gerät nie ohne
Aufsicht einer erwachsenen Person
nutzen.
7. Konsultieren Sie vor Nutzung des
Gerätes Ihren Hausarzt und über-
prüfen Sie Ihren Gesundheitszu-
stand. Die falsche körperliche
Nutzung des Gerätes kann
zu Gesundheitsschäden führen.
Vor allem die übermäßige körperli-
che Beanspruchung kann gefährlich
sein. Bauen Sie Ihr Trainingspro-
gramm über einen längeren Zeit-
raum auf.

5
Safety Instructions:
Please carefully read the following
safety instructions for the correct use,
handling and maintenance of your new
fitness equipment. Keep this Owner’s
Manual for future reference.
Following these instructions carefully
will ensure safe use of your equipment
at all times.
1. This exercise equipment is intended
for adult use only, to improve physical
fitness, and should be used for this
purpose only. If this is neglected, the
manufacturer can not be made liable.
2. Damaged parts can affect the
safety of this machine. You should
not use the machine if one or several
original parts are damaged, show
signs of wear and tear, or are not
fully functional. Replace any default
parts with original parts from the
manufacturer only.
3. Incorrect repair work or spare parts
that are not from the manufacturer
can lead to damage and harm.
In this case the manufacturer can
not be made liable.
4. Manipulation of, or changes to,
the original design of the equipment
can lead to damages and/or physical
injuries. Changes on the machine
should only be carried out by
professional employees from the
manufacturer.
5. Wood is a natural material. The
fixation screws can leave a mark on
the wood. Due to the pliability of the
wood, screws must be tightened on a
regular basis (min. every two months).
Use the tools included with your pur-
chase. During this procedure, be sure
to check the machine for damages
and default parts.
6. Any person who uses this piece
of exercise equipment, especially
children, must be informed and made
aware of these safety risks before
use. Children should never use the
equipment without the supervision
of a well-informed adult.
7. Before use, make sure you are in
good physical and conditional health.
Consult your physician. The wrong
usage of the exercise equipment,
as well as excessive exercise, can
damage your health. Increase your
exercise and build up your overall
condition slowly.

6
Handhabung:
Bitte lesen Sie diese Handhabungs-
hinweise sorgfältig durch! Die hier
genannten Informationen helfen
Ihnen, das Gerät richtig zu verwen-
den und zu warten.
1. Nehmen Sie das Gerät erst in Be-
trieb, wenn die Montage komplett
und nach Anleitung erfolgt ist.
2. Erlernen Sie vor dem ersten
Training die möglichen Einstellungs-
möglichkeiten des Gerätes und
nehmen Sie die für ihre physische
Konstitution passenden Einstellun-
gen vor.
3. Vergewissern Sie sich vor jedem
Training, dass die Schrauben gut
angezogen sind.
4. Stellen Sie das Gerät an einem
trockenen Ort auf. In Feuchträumen
können Metallteile des Gerätes
rosten.
5. Nach jedem Training sollte das
Gerät mit einem feuchten und fri-
schen Tuch abgewischt werden.
Verwenden Sie für die Reinigung
niemals aggressive oder ätzende
Reinigungsmittel.
6. Kinder sollten das Gerät niemals
ohne Beaufsichtigung einer erwach-
senen Person nutzen. Während des
Trainings hat der Trainierende dafür
zu sorgen, dass keine andere Perso-
nen (insbesondere Kinder) den Trai-
ningsablauf stören oder in das Gerät
greifen.
7. Für das Training empfehlen wir
geeignete Trainingskleidung und
Trainingsschuhe.
8.Sollte das Holz durch Schuhe oder
andere Gegenstände verunreinigt
sein, empfehlen wir Ihnen unser
Pflegeset. Die Verunreinigung kann
mit dem Schleifvlies entfernt werden
und anschließend wird die Stelle neu
geölt. Verwenden Sie nur Original-Öl
des Herstellers.

7
Handling Instructions:
Please read these handling
instructions carefully. The following
information will help you use this
exercise equipment correctly.
1. Do not use the wallbars before fully
assembling, completely reading and
understanding the safety instructions.
2. Read carefully about all adjustment
possibilities your equipment features.
Adjust the equipment to your level of
physical condition.
3. Check all fixtures before use.
4. Keep the wallbars in a dry area.
Humidity (eg. in swimming pool area
or similar) can lead to corrosion of
the metal parts.
5. Clean your wallbars after every
use with a damp cloth. Do not use
chemicals, as they can damage the
surface of the material.
6. Children may not use the wallbars
without adult supervision. During
exercise make sure no other people
(mainly children) interfere or reach
into moving parts of the equipment.
Moving cables, bungees or other parts
can lead to severe physical injuries.
7. Always wear suitable exercise
apparel when using the machine.
8. For overall care of your equipment’s
wood, we recommend the use of our
maintenance kit.

8
Montagehinweise:
Packen Sie das Gerät zuerst kom-
plett aus und überprüfen Sie ob
Transportschäden vorliegen. Das
Verpackungsmaterial sollte erst
nach kompletter Montage und zu-
friedenstellender Inbetriebnahme
des Gerätes fachgerecht entsorgt
werden, da dieses eventuell als
Transportverpackung für Rücksen-
dungen dienen kann.
Prüfen Sie die Vollständigkeit der
Lieferung. Den Lieferumfang ent-
nehmen Sie der nachstehenden
Teileliste. Sollten Teile fehlen oder
defekt angeliefert sein, wenden Sie
sich bitte an den Fachhändler oder
den Hersteller.
Sie sollten genügend Platz für den
Aufbau haben und die Montage
sollte ausschließlich durch eine er-
wachsene Person durchgeführt wer-
den. Im Zweifelsfall nehmen Sie die
Hilfe einer weiteren erwachsenen,
technisch begabten Person hinzu.
Lesen Sie zuerst die Montage-
anleitung durch.
Nutzen Sie, wenn vorhanden, Ihr
Smartphone, um den QR Code auf
der Titelseite einzulesen (falls vor-
handen) und das Aufbauvideo
anzuschauen.
Montieren Sie das Gerät nach Mon-
tageanleitung und folgen Sie der Be-
bilderung. Achten Sie auf Hinweise
bei den Bildern. Kontrollieren Sie
nach vollständiger Montage alle
Schraubverbindungen nochmals
sorgfältig nach.
Service:
WaterRower GmbH
Otto-Hahn-Straße 75
48529 Nordhorn
Telefon 0 59 21 - 17 98 400
[e-mail]
www.nohrd.de

9
General Assembly Information:
Unpack your equipment carefully and
check for transportation damages.
Keep the packaging material until you
have successfully assembled and used
the wallbars.
Check the delivery is complete. The
delivery contents are listed in the
„List of Parts“ section of this manual.
If you find damaged parts or parts are
missing, please contact your local
dealer or manufacturer.
Make sure you have enough space to
complete the assembly. The assembly
should be done by at least 1 adult.
Able, technical help is recommended.
Read the assembly manual carefully.
Use your smart phone to scan the QR
code on the first page of this manual
(if available) to watch the assembly
video.
Assemble the wallbars by carefully
following the steps in this manual.
Double-check all fixtures after having
completed the assembly.
Equipment requiring wall fixing can
only be mounted on solid stone or
solid wood walls. Plywood or plaster
walls are not suitable.
Service:
WaterRower GmbH
Otto-Hahn-Straße 75
48529 Nordhorn
GERMANY
Telefon [phone]
[email protected]
www.nohrd.de

A
A
B
V
C
D
E
F
G H
H
IJ
K
L
M
N
O
PQ
T
R S
U
U
10

11

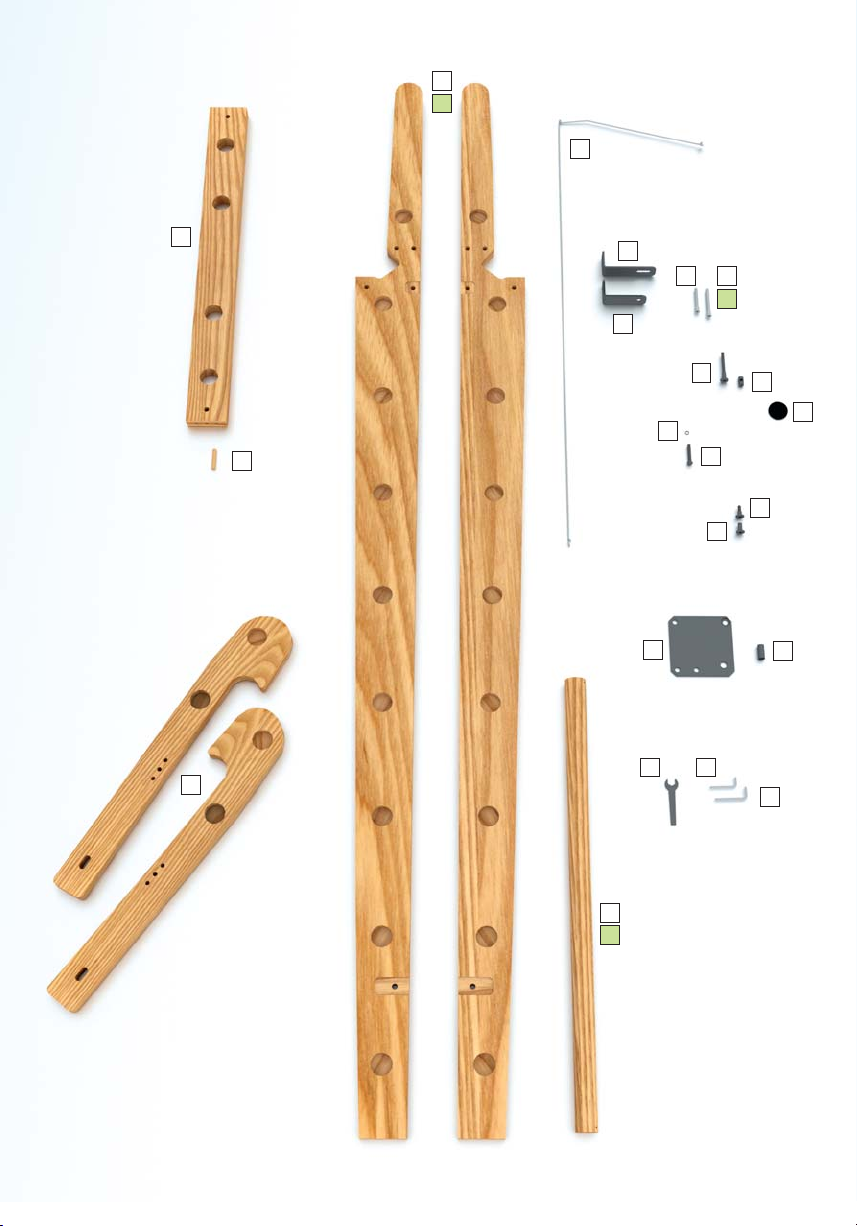

Teileliste / List of Parts
Pos.
Pos.
Einzelteile
Parts
Menge
Amount
AWange (links/rechts) für 10er Wallbars
Side plank 2
AWange (links/rechts) für 14er Wallbars
Side plank 14 2
BQuerholm Ausklapper
Cross beam for fold-out bar 1
CDübel für Querholm
Peg for beam 4
DSicherungsseil
Security cord 2
EWandbefestigung unten
Long wall bracket 2
FWandbefestigung oben
Short wall bracket 2
G50 mm Schraube
50 mm bolt 10
H70 mm Schraube für 10er Wallbars
70 mm bolt 10
H70 mm Schraube für 14er Wallbars
70 mm bolt for 14 bars 18
I60 mm Schraube für Ausleger
60 mm bolt 2
JQuergewindebolzen
Cross dowel 2
KPlastikkappe
Plastic cap 2
LUnterlegscheibe
Washer 4
MSchraube für Wandbefestigung inkl. Dübel
Bolt and screw anchors 4
NFlachkopfschraube
Pan head screw 10
ORundmutter
Round nut 10
PMetallplatte
Metal plate 2
QAbstandshalter
Metal tube 2
R13er Maulschlüssel
13 mm jaw spanner 1
S5er Inbus-Schlüssel
Nr. 5 allen key 2
T4er Inbus-Schlüssel
Nr. 4 allen key 1
USprossen für 10er Wallbars
Rungs for 10 WallBars 10
USprossen für 14er Wallbars
Rungs for 14 WallBars 14
VKippholme (links/rechts) für Ausleger
Fold-out bar arm 2
abweichend von der Zeichnung links: für 14er Wallbars mit 14 Sprossen
Varies from displayed pieces on left for WallBars with 14 bars.

12
1
1.1 1.2
A
A
U (4x)
U
G (4x)

13

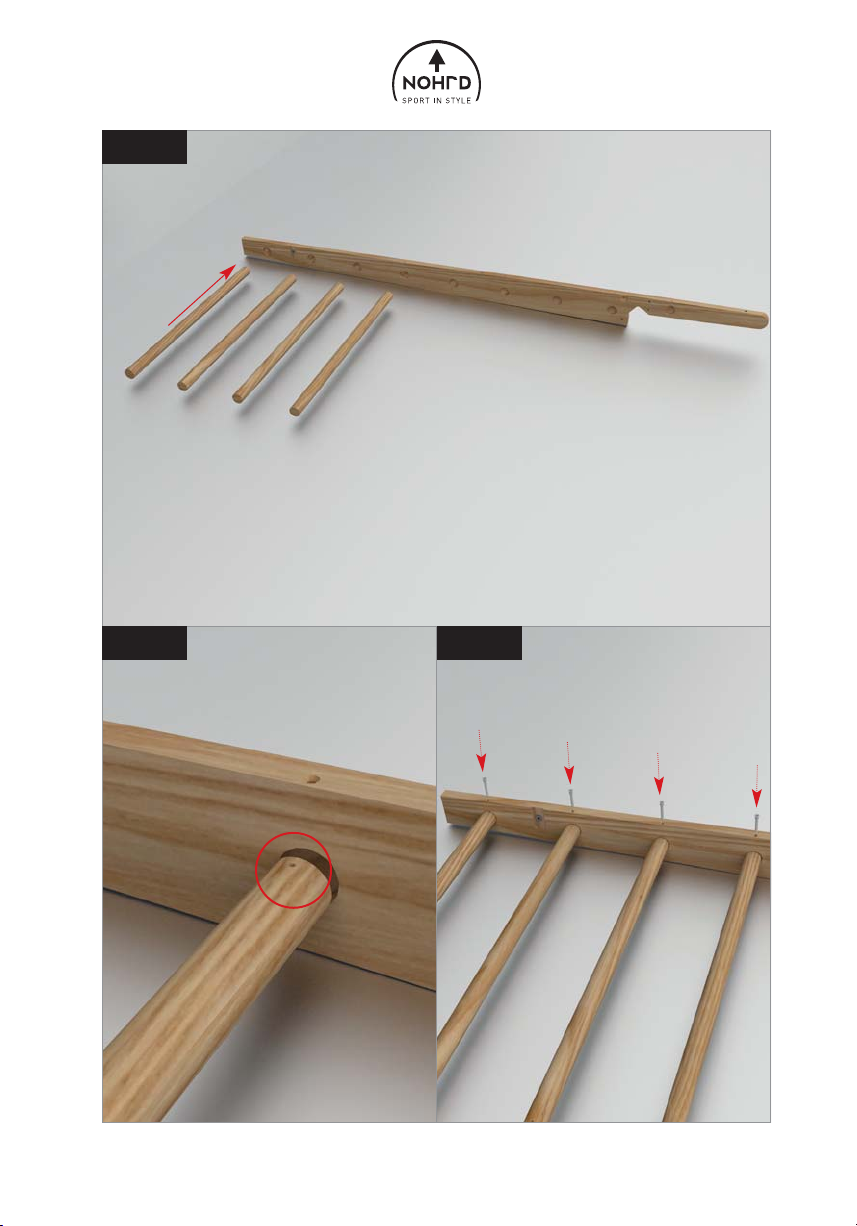

Schritt 1
Legen Sie die linke Seitenwange (A) mit der Rückseite nach oben auf den
Boden und führen Sie 4 x Sprossen (U) ein.
Achten Sie dabei darauf, dass das Bohrloch nach oben zeigt.
Fixieren Sie die 4 Sprossen (U) mit dem 4mm Inbus-Schlüssel (T) und mit
4 x 50 mm Schrauben (G).
ACHTUNG: Achten Sie darauf, dass sie die kurzen Befestigungsschrauben (G)
dafür verwenden und nicht die leicht verwechselbaren langen Schauben (H)!
Step 1
Lay the side plank (A) with its back facing upward on the floor and insert 4x wood
rungs (U) into the side plank.
Make sure the drill holes of the rungs face upwards.
Tighten the wood rungs (U) with the allen key and use 4x short bolts (G).
ATTENTION: Make sure you are using the short bolts (G).
Please do not mix up with the long bolts (H)!

14
2
2.1
A
U
10 Sprossen: U (4x)
14 Sprossen: U (8x)
10 rungs: U (4x)
14 rungs: U (8x)
10 Sprossen: H (4x)
14 Sprossen: H (8x)
10 rungs: H (4x)
14 rungs: H (8x)
H

15
Schritt 2
Führen Sie jetzt die nächsten Sprossen (U) (bei einer 10er Sprossenwand sind
es vier Sprossen, bei einer 14er Sprossenwand sind es acht Sprossen) ein.
Verwenden Sie nun die langen 70 mm Befestigungsschrauben (H).
Step 2
Insert the next rungs (U) into the side plank (A).
Use the 4 rungs for the 10-bar WallBars and 8 rungs for 14-bar WallBars
Use the long bolts (H) to fix the rungs to the side planks.

16
3
3.1
U
A
G50 mm

17
Schritt 3
Führen Sie nun die letzte Sprosse (U) in die Wange (A) ein.
Fixieren Sie diese wieder mit der kurzen 50 mm Befestigungsschraube (G).
Step 3
Now insert the last rung (U) into the side plank (A).
Fasten this rung with a short bolt (G).

18
4
4.1
A
A
GGGGHHHHG
A
10 Sprossen: G (5x)
14 Sprossen: G (5x)
10 rungs: G (5x)
14 rungs: G (5x)
10 Sprossen: H (4x)
14 Sprossen: H (8x)
10 rungs: H (4x)
14 rungs: H (8x)

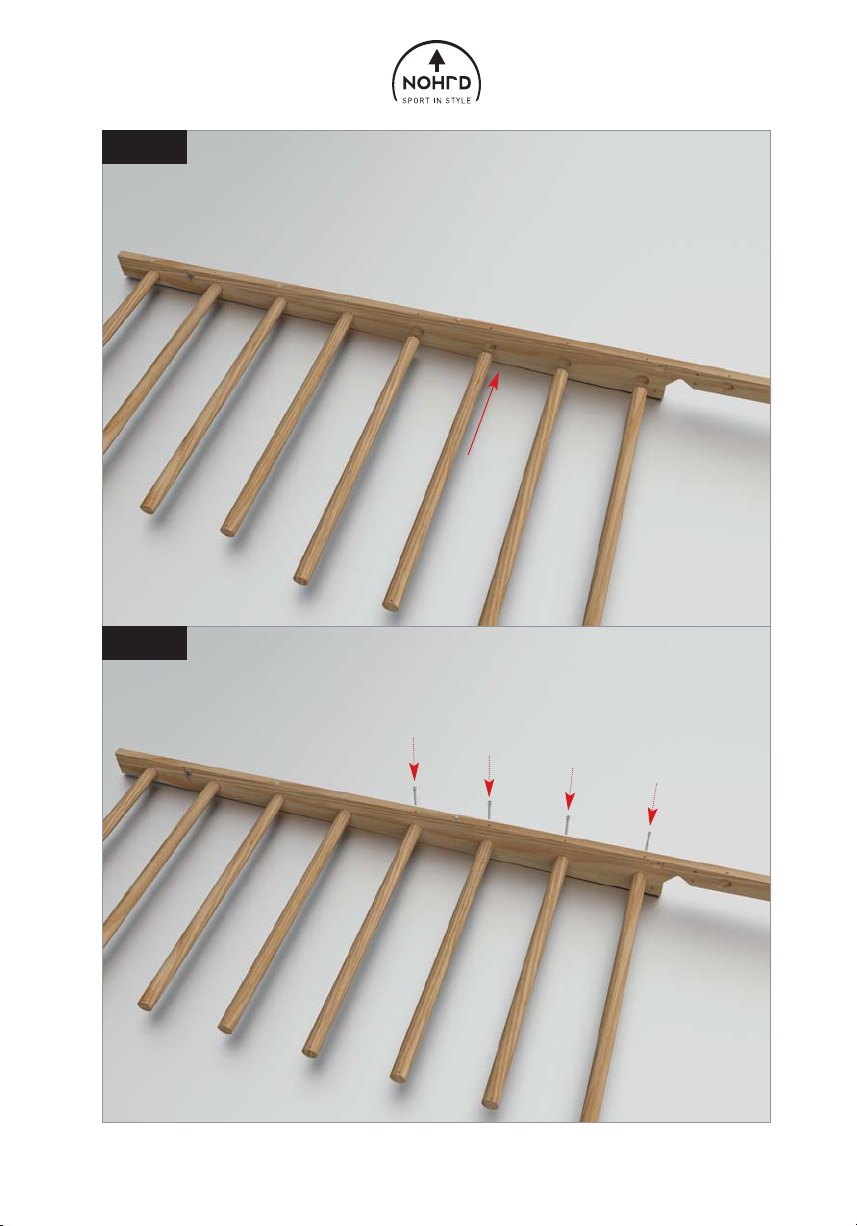

19
Schritt 4
Stellen Sie die Sprossenwand seitlich auf.
Legen Sie die zweite Wange auf die Sprossen und führen Sie alle Sprossen ein.
Befestigen Sie diese nun mit den dazugehörigen Befestigungsschrauben
(G) und (H).
ACHTUNG: Die unteren vier Sprossen und die oberste Sprosse werden mit den
kurzen 50 mm Befestigungsschrauben (G) montiert.
Step 4
Stand the WallBars up on its side.
Insert the second side plank (A) into the dowels.
Tighten the rungs with the bolts (G) and (H).
ATTENTION: The first 4 rungs and the last rung must be fastened with the
short bolts (G).

20
5
5.1
5.3
5.2
H
H
U
B
V
V
I
J
JI
✔
