noken IRTA 100095031 - N196599516 User manual

NK LOGIC
Carretera CV-20 km.2 · 12540 Vila-real · Castellón · Spain
Tel: [phone] - Fax: [phone]
e-mail: [email protected] · www.noken.com
100095030 - N199999706
IRTA
100095031 - N196599516
LIBRA
100095029 - N183050313

22
- Please read these instructions carefully before starting installation and retain it for future reference.
Please leave this instructions with the end user.
- Remove all packaging and check the product for missing parts and damages before starting the
installation.
- Any alterations made to this product and its fittings may infringe the water regulations and will
invalidate the guarantee.
- We strongly recommend the use of a qualified and registered plumber.
- In new buildings it is recommended to water fill the traps to ensure toxic gases do not corrode the
surface of the taps. It is recommended that the room is well ventilated.
- Thoroughly flush through all pipe work prior to the installation of terminal appliances, e.g. Shower
heads, taps, inlet valves, etc.
- Periodic cleaning and maintenance should be use to avoid the build up of damaging limestone
deposits.
- Bathroom beauty products such as liquid soap, shampoo or shower gels may damage some
materials.
- Lire attentivement cette notice avant de commencer l´installation.
- Vérifier si certaines pièces sont manquantes au abîmées.
- Toute altération qui sera e󰀨ectuée à la robinetterie rendra invalide la garantie.
- Nous recommandons fortement l´installation du produit par du personnel qualifié.
- Dans le cas de constructions neuves, il faut mettre en eau les WC, lavabos et bidets pour éviter
que la robinetterie s´oxyde à cause de gaz corrosif. Nous recommandons de laisser un espace très
aéré.
- Purger les tuyauteries avant l´installation.
- Grâce à un entretien régulier, on peut éviter la formation de calcaire.
- Des résidus de produits de toilettes comme le savon liquide, le shampoing et le gel de douche
peuvent également endommager les produits.
- Lea atentamente estas instrucciones antes de comenzar la instalación.
- Compruebe el producto por si faltasen piezas o estuviesen dañadas.
- Cualquier alteración que se realice a la grifería invalidará la garantía.
- Le recomendamos la instalación por parte de personal cualificado.
- En nuevas construcciones se deben llenar los sifones de inodoros, lavabos y bidés de agua para
evitar que la grifería se oxide por efecto de la subida de gases corrosivos. Se recomienda que el
espacio esté muy aireado.
- Purgar las tuberías antes de la instalación para arrastrar la suciedad.
- Gracias a un cuidado periódico, se pueden evitar calcificaciones.
- Residuos de productos de aseo como jabón líquido, champú y gel de ducha, también pueden dañar
los materiales.

3
4
1
2
3
5

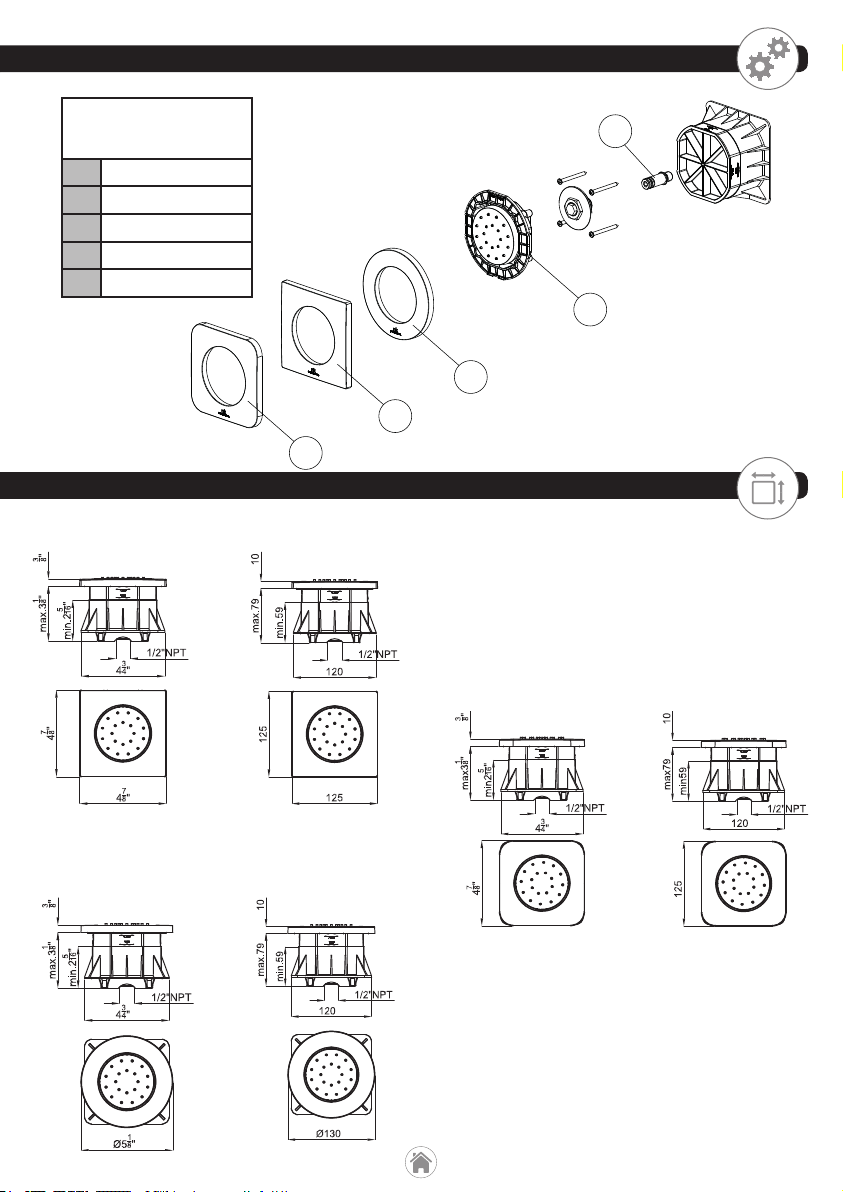

100095031 - N196599516
100095029 - N183050313
100095030 - N199999706
1100096010-N299999521
2100096011-N296870045
3100096009-N283511937
4100096005-N299999520
5100096023-N299999517
100095031 - N196599516
100095029 - N183050313
100095030 - N199999706

4

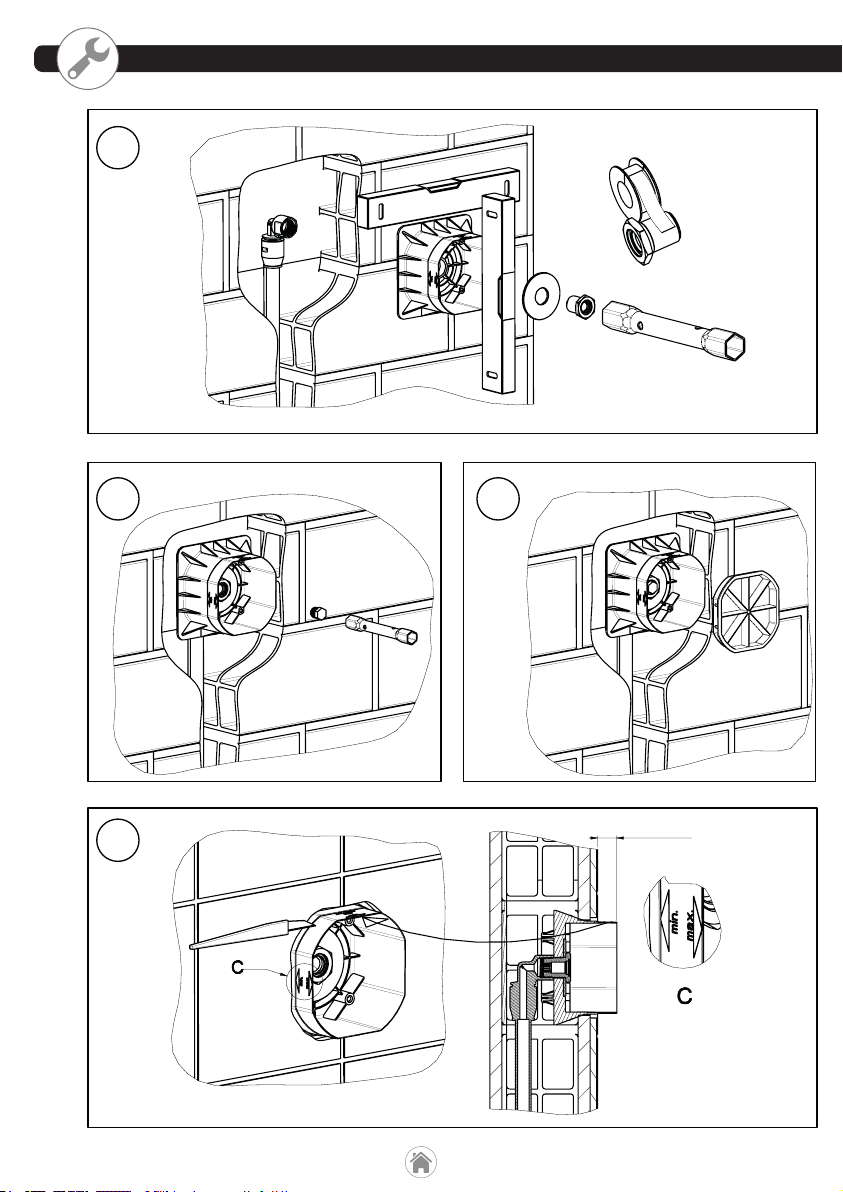

INSTALACIÓN_INSTALLATION_INSTALLATION
4
1
4
23
MAX 0 25/32”

5

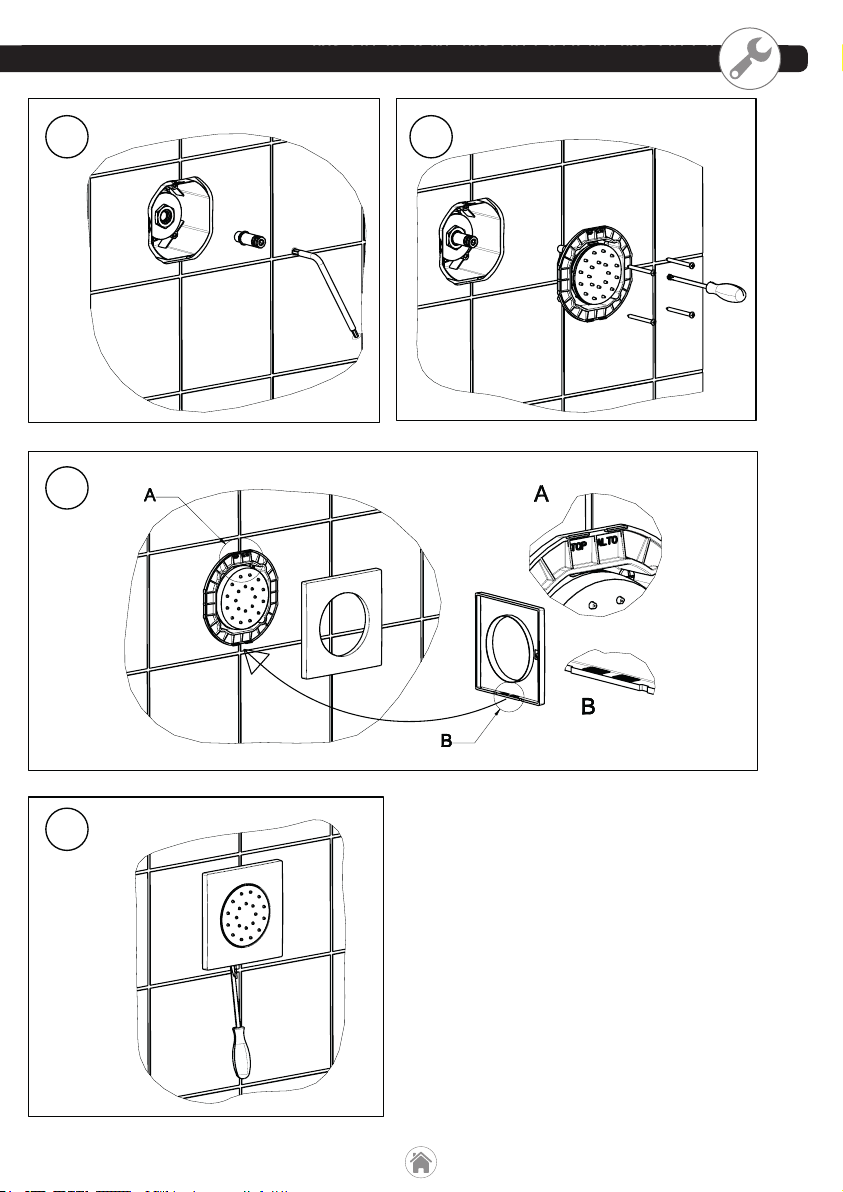

INSTALACIÓN_INSTALLATION_INSTALLATION
5
6
8
7
5

6

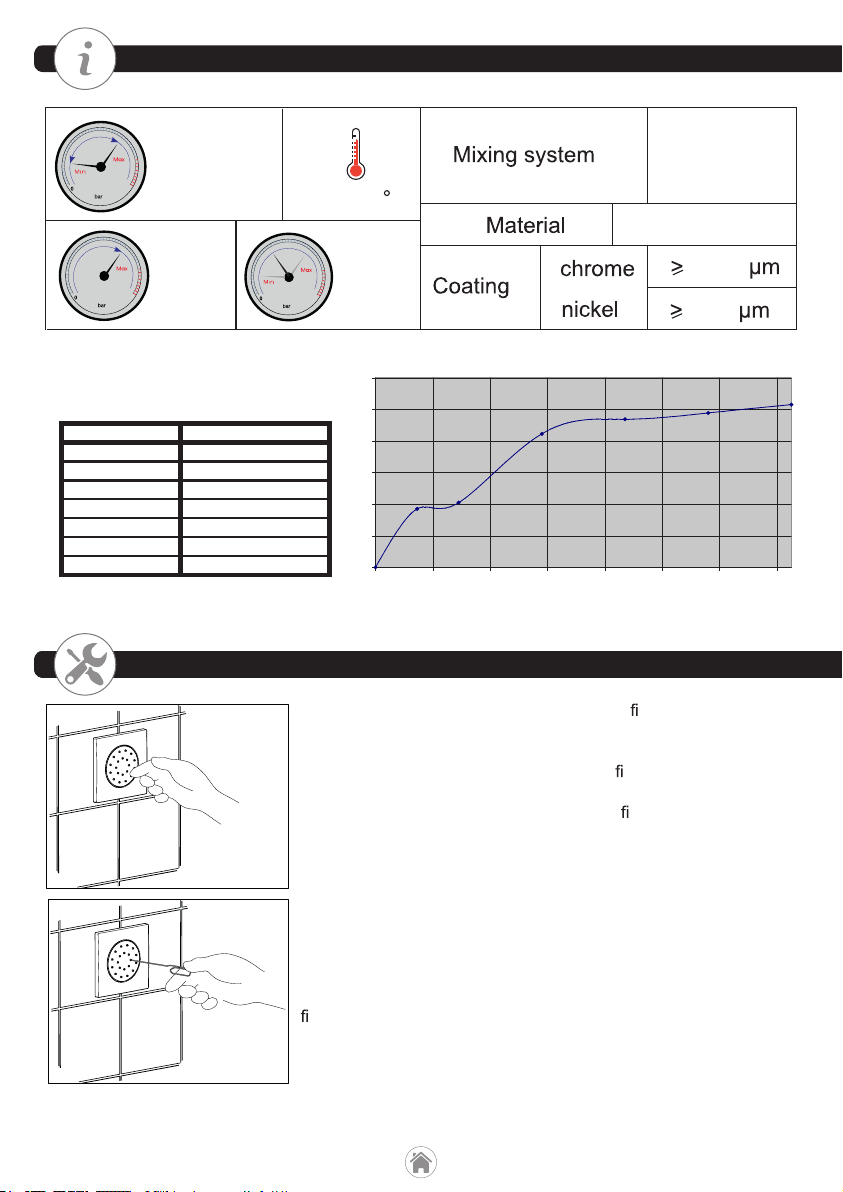

MANTENIMIENTO_MAINTENANCE_MAINTIEN
Para limpiar las tetinas obstruidas, será su ciente pasar el dedo
por encima.
To clean clogged nozzles just skim with a nger over them.
Pour nettoyer les buses obstruées il suf t d’y passer un doigt
dessus.
En caso de que las tetinas sigan obstruidas, utilizar un objeto
punzante (por ejemplo un clip) e introducirlo en el interior de la
tetina.
If nozzles are still clogged, use a sharp object (e.g. a staple) and
t into the nozzle.
Si les buses sont encore obstruées, utiliser un objet pointu (par
exemple une agrafe) et l’introduire à l’intérieur de la buse.
6
7,3 - 72,5 PSI FMax. 158
Max.
Min.-Max.
Brass
72,5 PSI 43,5 PSI 0,25
10
-
0,5 1,4
1 1,55
2 3,2 CONVERSION DE UNIDADES
3 3,55 PSI BAR
4 3,7 79,76793 5,5
5 3,9
6,4988244 24,6
CONVERSION DE UNIDADES
PSI BAR
80 5,51600123
6,5 24,60445
7,25 0,37
14,50 0,41
29,01 0,85
43,51 0,94
58,01 0,98
72,52 1,03
00,511,522,533,544,55
0,5
1,5
2,5
3,5
4,5
0 10 20 30 40 50 60 70
0
0,2
0,4
0,6
0,8
1
1,2
PRESSURE (PSI)
FLOW RATE (gpm)
0,5 1,4
1 1,55
2 3,2 CONVERSION DE UNIDADES
3 3,55 PSI BAR
4 3,7 79,76793 5,5
5 3,9
6,4988244 24,6
CONVERSION DE UNIDADES
PSI BAR
80 5,51600123
6,5 24,60445
00
7,25 0,37
14,50 0,41
29,01 0,85
43,51 0,94
58,01 0,98
72,52 1,03
Pressure (PSI) FLOW RATE (gpm)
00,511,522,533,544,55
0,5
1,5
2,5
3,5
4,5
0,2
0,4
0,6
0,8
1,2

7
BRASSWARE AND ACCESSORIES
First of all we thank you for buying our products which are manufactured to the highest standards.
However in common with other products our brassware requires the correct cleaning and periodic
maintenance.
BRASSWARE SURFACES
As stated in the norm DIN EN 248 the materials used to plate brassware are Chrome, Nickel, stainless
steel, brass and others to leave a superior, easy to clean, pleasing finish. Before cleaning please
check the material used and only use a suitable cleaner.
CLEANING
To clean brassware and accessories please note the following recommendations.
- For regular cleaning only use warm soapy water, if this is not possible use soft non abrasive gels or
similar cleaning products, rinse thoroughly and polish with a soft cloth.
- Please avoid the use of harsh or abrasive products such as scouring powders, those products with
phosphoric acid, hydrochloric acid, formic acid or acetic acid that could badly damage the product.
Please only use PH neutral products.
- Dry the items after each cleaning sesion and after every use to avoid limestone appearance.
WARNING
- Cleaning materials will only worsen already damage product.
- Do not mix cleaning products, the chemical reactions can emit toxic fumes and react badly with
product surfaces.
- Do not use harsh or abrasive cloths, pads or cleaning products.
- Do not use bleach or other chlorine based cleaning products.
- Only use suitable cleaning products as recommended for each product he cleaning products only
make worse the surfaces if those are already damages.
RECOMMENDATIONS FOR THE CLEANING AND PRESERVATION OF BRASSWARE AND
ACCESSORIES
- Read the manufacturers instructions.
- To protect the brassware, internal mechanism and to extend the life of the product it is recommended
in line with “best practice“ to install isolation valves and in line filters.
- Regular cleaning to reduce lime scale and soap residue build up.
- Do not leave these products in contact with the product surface longer than the manufacturer’s
recommendations and rinse thoroughly with clean water.
- Do not spray cleaning products directly onto the product surface, spray onto a soft cloth and then
apply to the product. Spraying directly onto the product can lead to cleaning fluids being drawn into
the products through capillary action causing irreversible damage.
- If a tap is left dripping it may lead to staining and lime scale build up. Please ensure taps are
correctly turned o󰀨 after use.
GUARANTEE CLAUSE
- Failure to comply with the maintenance instructions may invalidate the guarantee.

ROBINETTERIES ET ACCESSOIRES
Tout d’abord, nous tenons à vous remercier pour avoir choisi un produit Noken. Tous nous produits
sont fabriqués dans le but de donner un service fiable durant de nombreuses années. Pour assurer
une image impeccable de votre salle de bains, nos robinetteries, comme celles d’autres fabricants,
nécessitent un soin et un entretien approprié.
LES SUPERFICIES DES ROBINETTES
Conformément aux exigenences de la norme DIN EN 248, la couche de protection qui s’utilise le plus
souvent pour la fabrication des robinetteries se compose de métaux tels que le chrome, le nickel,
l’acier et le laiton ainsi que certains autres pour éviter l’humidité. Avant de commencer l’entretien, il
est nécessaire d’examiner avec exacitude le type de superficie qui se nettoiera.
ENTRETIEN
Pour l’entretien des robinetteries et des accessoires, il faut prendre en compte certains détails:
- Pour l’entretien régulier, utiliser de l’eau chaude mélangée avec du savon. Si ce n’est pas possible,
on peut utiliser des gels ou des produits d’entretien liquides, en rinçant toujours intesément avec de
l’eau propre aprés usage.
- Ne pas utiliser de produits contenant de l’acide phosphorique, chlorhydrique, muriatique, formique
ou acétique, même une seule fois, vu qu’ils pourraient occasionner des dégâts considérables.
Utilisser un Ph neutre.
- Séchez les articles apreés chaque session de nettoyage et apres chaque utilisation pour eviter
l’accumulation du calcaire.
AVERTISSEMENT
- Les produits d’entretien accentuent la détérioration dans le cas oú les surfaces se trouvent déjà
endommagées.
- Ne pas mélanger les produits d’entretien ensemble. Les récreation chimiques peuvent émettre des
gaz toxiques.
- Ne pas utiliser d’éponges métalliques agressives ni de produits d’éntretien abrasifs.
- Sous aucun prétexte il ne faut utiliser d’eau de javel à blanchir avec du chlore pour nettoyer ces
superficies.
- Il faut seulement utiliser les produits d’entretien expréssement indiqués par les fabricants pour
chaque type de superficie et de finition.
RECOMMMENDATIONS POUR L’ENTRETIEN ET LA CONSERVATION DES ROBINETTERIES ET
DES ACCESSOIRES
- Lire avant tout la notice du fabricant.
- L’entretien régulier réduira la formation de calcaire et de saletés.
- Les produits d’entretien ne doivent pas s’utiliser plus longtemps que le temps recommendé.
- Si on utilise des produits d’entretien avec pulvérisateur, ne pas l’appliquer directement sur la
robinetterie ou les accessoires mais sur un chi󰀨on ou une éponge. Le liquide pulvérisé pourrait
s’introduire dans les creux et les fentes de la robinetterie et des accessoires, pouvant causer
desdommages irréversibles.
- Si la robinnetterie goutte, elle peut causer des tâches de calcaire. Il faut s’assurer que le robinetterie
suit fermée correctement après chaque usage.
- Si nécessaire, vous pouvez utiliser votre produit anti-calcaire habituel, mais lisez d’abord la notice
du fabricant et aprés usage, rincez toujours la robinetterie l’eau claire.
- Pour protéger le mecanisme interne de la robinetterie et allonger la vie utile de cette-ci, Noken
recommande l’installation de robinets d’arrêt avec le filtre.
CLAUSE DE LA GARANTIE
Ne pas respecter les indications d’entretien peut avoir comme conséquence l’invalidation de la
garantie.
8

GRIFERÍAS Y ACCESORIOS
En primer lugar, agradecerle la adquisición de productos Noken. Todos los productos Noken están
fabricados con la confianza de dar un servicio fiable durante muchos años. Al igual que las griferías
de otros fabricantes nuestros productos también exigen un cuidado apropiado y un mantenimiento
que asegure a su baño una imagen impecable.
SUPERFICIE DE LAS GRIFERÍAS
Conforme a los requerimientos de la norma DIN EN 248 la capa de protección que habitualmente
más se utiliza para la fabricación de las griferías se compone de metales como cromo, níquel, acero
y latón, así como de otros para evitar la humedad. Antes de emprender la limpieza es necesario
examinar con exactitud el tipo de superficie que se vaya a limpiar.
LIMPIEZA
Para la limpieza de las griferías y de los accesorios ha de tenerse en cuenta que:
- Para la limpieza periódica utilice agua caliente mezclada con jabón, si esto no es posible también
puede usar geles o limpiadores líquidos, enjuagando siempre a fondo con agua limpia tras su uso.
- Aunque fueran empleados una sola vez, no debe utilizarse ningún producto que contenga ácido
fosfórico, clorhídrico, muriático, fórmico o acético, ya que podrían producir daños considerables.
Utilice un PH neutro.
- Secar los artículos tras cada sesión de limpieza y tras cada uso para evitar la acumulación de cal.
ADVERTENCIA
- Los productos de limpieza acentúan el deterioro en caso de que las superficies ya se encuentren
dañadas.
- No mezcle limpiadores, las reacciones químicas pueden emitir gases tóxicos.
- No use estropajos agresivos ni limpiadores abrasivos.
- Bajo ningún concepto se debe utilizar para la limpieza de estas superficies lejías de blanquear con
cloro.
- Únicamente deben utilizarse los productos de limpieza expresamente indicados por los fabricantes
para cada tipo de superficie y acabado.
RECOMENDACIONES PARA LA LIMPIEZA Y CONSERVACIÓN DE GRIFERÍAS Y ACCESORIOS
- Lea primero las instrucciones del fabricante.
- La limpieza periódica reducirá la formación de cal y suciedad.
- Los productos de limpieza no debe emplearse durante más tiempo del necesario.
- Si utiliza productos de limpieza con pulverizador, no pulverice directamente sobre la grifería y los
accesorios, aplíquelo sobre un paño o una esponja. El líquido pulverizado podría introducirse por
los huecos y grietas de la grifería y los accesorios pudiendo causar daños irreversibles.
- Si el grifo gotea puede causar manchas y placas de cal, por favor asegúrese de que quede
correctamente cerrado.
- Si es necesario puede usar su limpiador anti-cal habitual, pero lea primero las instrucciones del
fabricante y tras su uso enjuague siempre la grifería con agua limpia.
- Para proteger la mecánica de la grifería y alargar la vida útil de ésta, Noken recomienda la
instalación de llaves de paso con filtros.
CLÁUSULA REFERENTE A LA GARANTÍA
No respetar las indicaciones de mantenimiento puede tener como consecuencia la invalidación de
la garantía.
9

10

11

FDP_30-1-0515-100095029_100095030_100095031-0821-2
