noken TONO 100184792-N199999223 User manual

100184792_N199999223
100190612_N199999169
100190636_N199999158
Carretera CV-20 km.2 · 12540 Vila-real · Castellón · Spain
Tel: [phone] - Fax: [phone]
e-mail: [email protected] · www.noken.com
Carretera CV-20 km.2 · 12540 Vila-real · Castellón · Spain
Tel: [phone] - Fax: [phone]
e-mail: [email protected] · www.noken.com
TONO

2

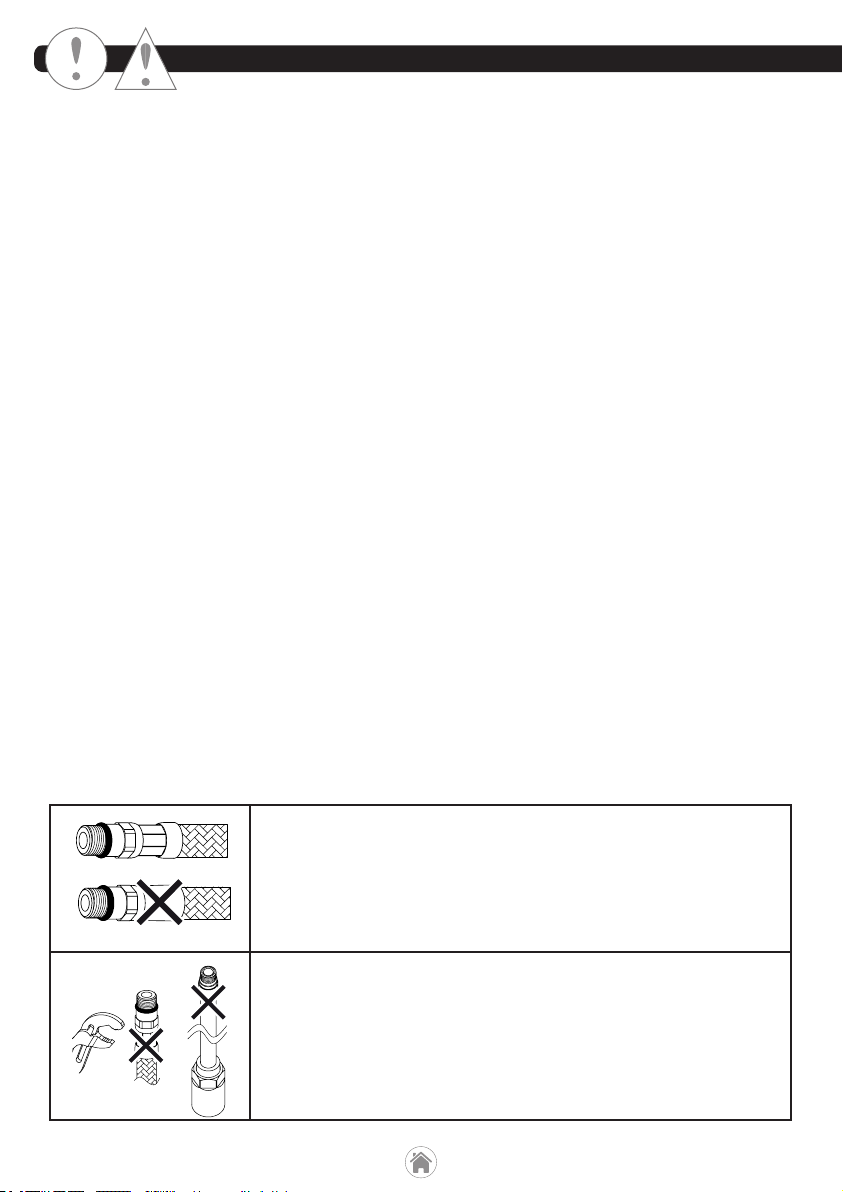

- Antes de la instalación controlen la presencia y la integridad de las grapas en ambos lados de
los exibles.
- Before assembling the hose, please check the appropriate crimping of both sides of the hoses.
- Avant l’installation contrôler à la présence et l’integrité des gra󰀨ature d’ambo les côtés des
exibles.
- Antes da instalação controlar a presença e integridade de grampos em ambos os lados da
exível
- No apretar con herramienta.
- Don’t tighten by tools.
- Ne pas serrer avec des outils.
- Não xar com ferramenta
Antes de la instalación y la puesta en funcionamiento
¡Cuidado! Los tubos de alimentación tienen que ser enjuagados escrupulosamente antes de instalar el dispositivo de manera que no haya
virutas, residuos de soldadura o cáñamo u otras impurezas al interior de los tubos. A través de los tubos no perfectamente enjuagados o de la
red hídrica general pueden entrar en el dispositivo unos cuerpos extraños que pueden dañar guarniciones/juntas tóricas.
Les recomendamos por lo tanto que instalen los ltros en la planta general también.
Recomendamos instalar valvulas reductoras de presion para presiones superiores a las indicadas en la tabla de datos tecnicos.
-El respeto de dichas indicaciones, mantiene los derechos de garantia, garantiza las caracteristicas declaradas de los productos y asegura
su perfecta abilidad.
Before installation and setting to work.
Attention! The feeding pipes have to be rinsed carefully before the installation of the device so that there won’t remain shavings, sealing or
hemp residues, or other impurities inside the pipes. Through pipes not thoroughly rinsed or through the general water network, in the device
foreign bodies can enter that could damage gaskets /o-ring.
So lters should be installed also on the general system.
We recommend the installation of pressure reducing valves for pressures superior than those indicated in the technical data table.
-Respecting this indications, will mantain the warranty rights, ensures the declared properties of the products and warrant the complete reliability.
Avant l’installation et la mise en fonction.
Attention! Les tuyaux d’alimentation doivent être rincés avec soin avant l’installation du dispositif, de sorte que ils ne restent pas de copeaux,
des restes de soudage ou de chanvre, ou d’autres impuretés à l’intérieur des tuyaux. A travers les conduites non rincées à fond ou à travers le
réseau hydrique général, dans le dispositif peuvent entrer des corps étrangers à même de détériorer les gaines/o-ring.
On recommande ainsi d’installer des ltres également sur le système général.
Nous recammandons d’installer les réducteurs de pression pour des pressions supérieures à indiquées dans le tableau des données techniques.
-Le respect de ces indications, assure les droits de garantie, garantit les caractéristiques déclarees des producits et il en assure la complète
abilité.
Antes da instalação e colocada em funcionamento
Cuidado! Os tubos de alimentação têm que ser cuidadosamente lavados, antes de se instalar o dispositivo de maneira a que não haja chips,
resíduos de solda ou canhâmo ou outras impurezas no interior dos tubos. Através dos tubos que não estejam cuidadosamente lavados ou
através da rede de água geral, podem entrar no dispositivo corpos estranhos que podem danicar as juntas /o-rings.
Recomendamos por isso que se instalem ltros também na planta geral
Recomendamos a instalação de válvulas redutoras de pressão acima indicados nas pressões da tabela de dados técnicos
Com o cumprimento destas instruções, a garantia permanece, garante as características declaradas dos produtos e garante sua perfeita
conança

3

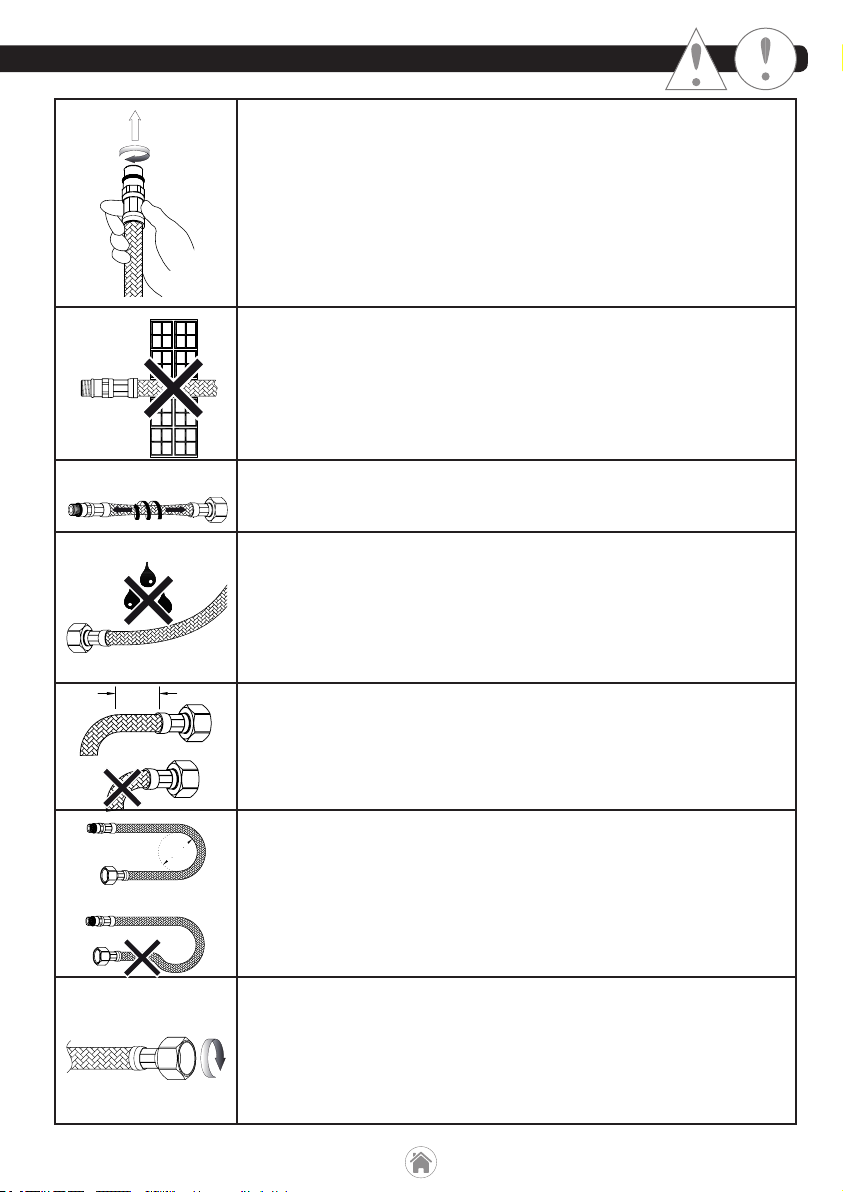

- Atornillen los racores con junta tórica manualmente hasta percibir un contacto mecánico.
- Hand-tighten O-ring seal connectors until feeling a mechanical rest.
- Visser les raccords avec la tenue OR à la main, jusq’ á percevoir une battue mechanique.
- Aparafusar os acessórios com o-rings até se ouvir um contato metálico
- No empotren el tubo en la pared.
- Don’t set the hose in the wall.
- Ne pas encaisser le conduit dans le mur.
- Não encastrar o tubo na parede
- No instalen el exible torciéndolo o tensándolo.
- Tighten the hose without any twist or tension.
- Ne pas installer le exible en torsion ou en tension.
- Não instalem o exível torcido ao apertar
- El contacto prolongado con sustancias, aun si poco agresivas, puede causar daño a la trenza y la
consecuente ruptura del exible.
- Prolonged contact with any substance, even scarcely aggressive, can cause external braid damage
and subsequent exible burst.
- Le contact prolongé avec des substances, même peu agressives, il peut déterminer
l’endommagement de la tresse et l’éclat conséquent du exible.
- O contato prolongado com substâncias, ainda que menos agressivas, podem causar danos e a
consequente ruptura da exível.
- Antes del inicio de la curvatura dejen un tramo rectilíneo de por lo menos 2 veces el diámetro
exterior.
- Before bending the hose please consider a straight part of 2 times the external diameter.
- Avant le commencement de la courbure laisser une ligne rectiligne d’au moins 2 fois le diamètre
extérieur.
- Antes do início da curvatura é recomendado deixar um troço rectilíneo de, pelo menos, duas vezes
o diâmetro externo
- Respeten el radio mínimo de curvatura (DN= diametro intérno nominl):
- Mantain minimum bend radius (DN= nominal internal diameter):
- Respecter le rayon minimum de courbure (DN= diamétre interne nominale):
- Respeite o raio mínimo de curvatura (DN = diâmetro interno nominal):
DN6 = Ø25mm
DN8 = Ø30mm
DN10 = Ø35mm
DN13 = Ø45mm
- Atornillen los racores con junta de cierre (tuercas) manualmente más un 1/4 de vuelta con una llave
adecuada.
- Hand-tighten connectors with gasket seal (nuts) then apply 1/4 turn using an appropriate wrench.
- Visser les raccords avec le joint d’étanchéité (écrous) à la main plus 1/4 de tour avec une clé
appropriée.
- Acessórios aparafusados com vedantes, manualmente mais 1/4 de volta com chave adequada
NO!
2 x Ø

4
- Lea atentamente estas instrucciones antes de comenzar la instalación.
- Compruebe el producto por si faltasen piezas o estuviesen dañadas.
- Cualquier alteración que se realice a la grifería invalidará la garantía.
- Le recomendamos la instalación por parte de personal cualicado.
- En nuevas construcciones se deben llenar los sifones de inodoros, lavabos y bidés de agua para evitar
que la grifería se oxide por efecto de la subida de gases corrosivos. Se recomienda que el espacio esté
muy aireado.
- Purgar las tuberías antes de la instalación para arrastrar la suciedad.
- Gracias a un cuidado periódico, se pueden evitar calcicaciones.
- Residuos de productos de aseo como jabón líquido, champú y gel de ducha, también pueden dañar los
materiales.
- Please read these instructions carefully before starting installation and retain it for future reference.
Please leave this instructions with the end user.
- Remove all packaging and check the product for missing parts and damages before starting the installation.
- Any alterations made to this product and its ttings may infringe the water regulations and will invalidate
the guarantee.
- We strongly recommend the use of a qualied and registered plumber.
- In new buildings it is recommended to water ll the traps to ensure toxic gases do not corrode the surface
of the taps. It is recommended that the room is well ventilated.
- Thoroughly ush through all pipe work prior to the installation of terminal appliances, e.g. Shower heads,
taps, inlet valves, etc.
- Periodic cleaning and maintenance should be use to avoid the build up of damaging limestone deposits.
- Bathroom beauty products such as liquid soap, shampoo or shower gels may damage some materials.
- Lire attentivement cette notice avant de commencer l´installation.
- Vérier si certaines pièces sont manquantes au abîmées.
- Toute altération qui sera e󰀨ectuée à la robinetterie rendra invalide la garantie.
- Nous recommandons fortement l´installation du produit par du personnel qualié.
- Dans le cas de constructions neuves, il faut mettre en eau les WC, lavabos et bidets pour éviter que la
robinetterie s´oxyde à cause de gaz corrosif. Nous recommandons de laisser un espace très aéré.
- Purger les tuyauteries avant l´installation.
- Grâce à un entretien régulier, on peut éviter la formation de calcaire.
- Des résidus de produits de toilettes comme le savon liquide, le shampoing et le gel de douche peuvent
également endommager les produits.
- Leia atentamente estas instruções antes de iniciar a instalação.
- Verique o produto se ele estiver danicado ou se faltarem peças.
- Qualquer alteração que seja feita à torneira invalidará a garantia.
- Recomendamos a instalação por pessoal qualicado.
- Em novas construções devem –se colocar , sifões sanitários, pias e bidés , torneiras de água para
prevenir a ferrugem devido ao aumento de gases corrosivos. Recomenda-se que o espaço seja muito
arejado.
- Lavar os tubos antes da instalação para arrastar a sujidade.
- Com cuidados regulares, pode-se impedir a calcicação.
- Produtos de higiene pessoal, como sabonete líquido , champô e gel de banho, também pode danicar
materiais.

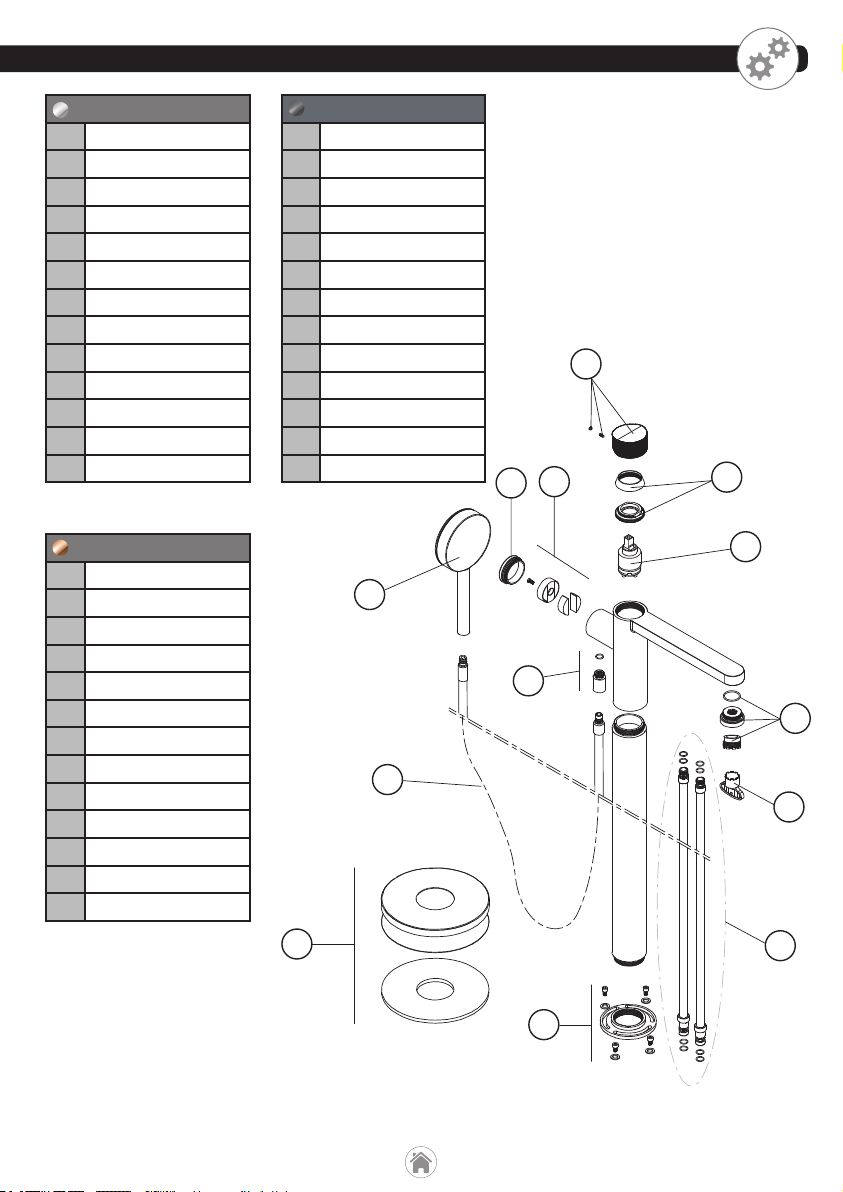

5
6
12
7
5
4
8
11
10
9
3
2
1
13
100190636_N199999158
1100285795_N292937673
2100285851_N292937661
3100202320_N292937440
4100285860_N292937663
5100202317_N292937461
6100285842_N292937665
7100238767_N299998478
8100190648_N199999143
9100202342_N292937428
10 100202331_N292937432
11 100285813_N292937667
12 100202321_N292937443
13 100267534_N292937578
100184792_N199999223
1100202315_N292937466
2100202316_N292937434
3100202320_N292937440
4100202279_N292937465
5100202317_N292937461
6100202306_N292937430
7100202330_N292937444
8100184791_N199999224
9100202342_N292937428
10 100202331_N292937432
11 100202340_N292937442
12 100202321_N292937443
13 100267534_N292937578
100190612_N199999169
1100285789_N292937664
2100285788_N292937662
3100202320_N292937440
4100285822_N292937633
5100202317_N292937461
6100285852_N292937669
7100238775_N299998480
8100190667_N199999155
9100202342_N292937428
10 100202331_N292937432
11 100285823_N292937638
12 100202321_N292937443
13 100267534_N292937578

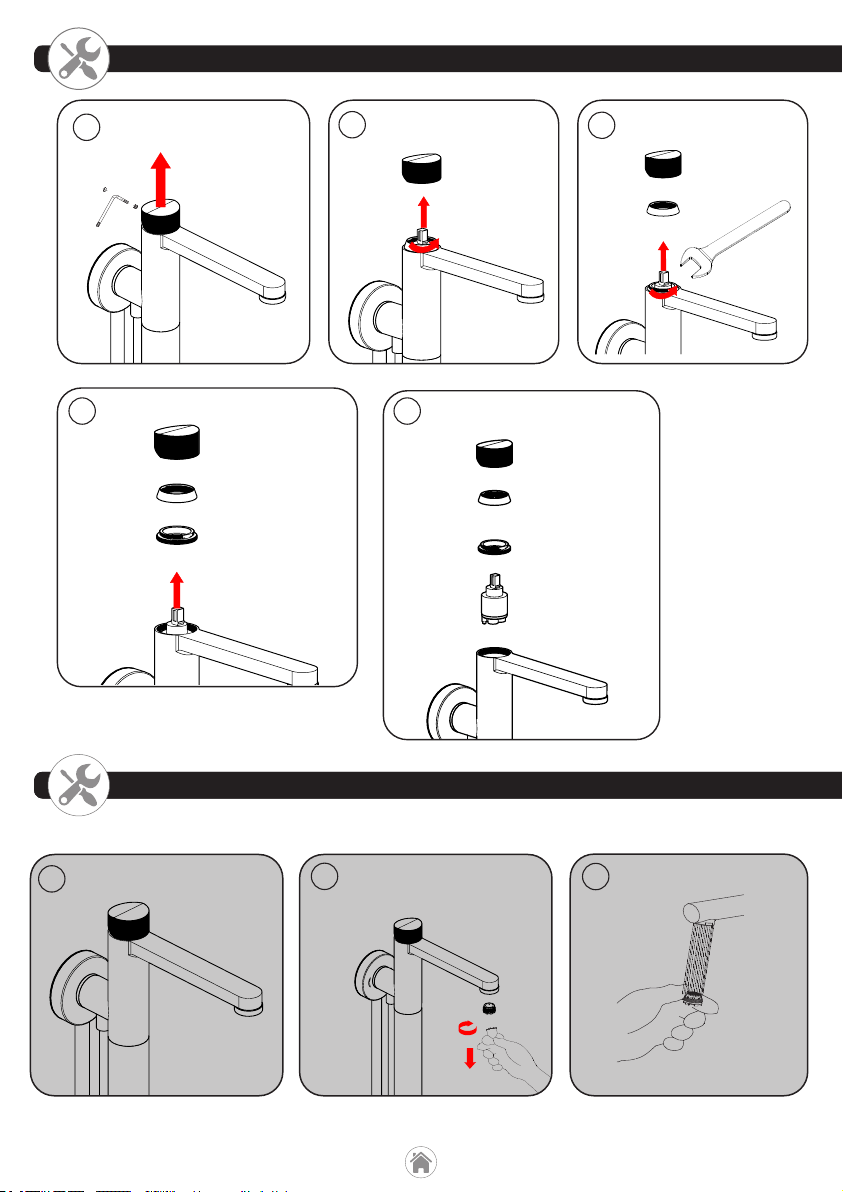

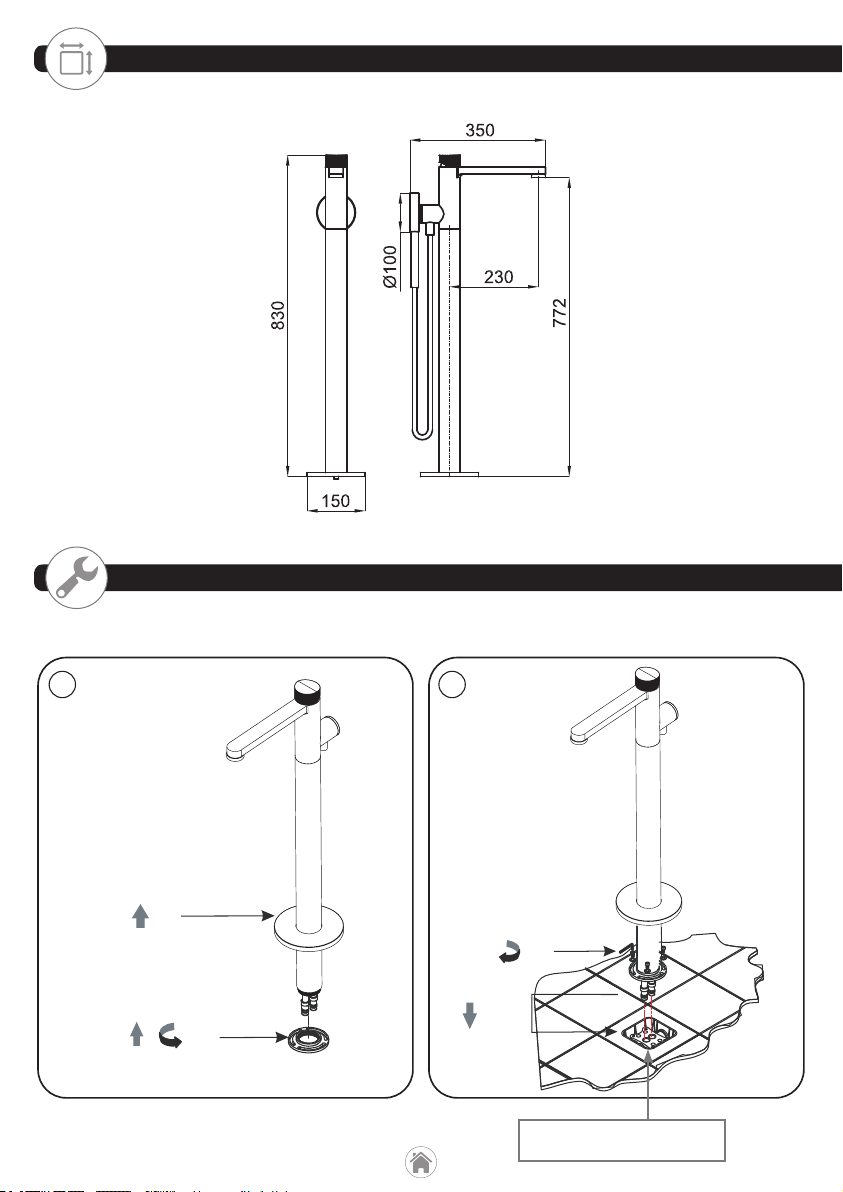

6
②
①
①
②
②
①
①
②
1 2
100149141_N199999397
(NOT INCLUDED)

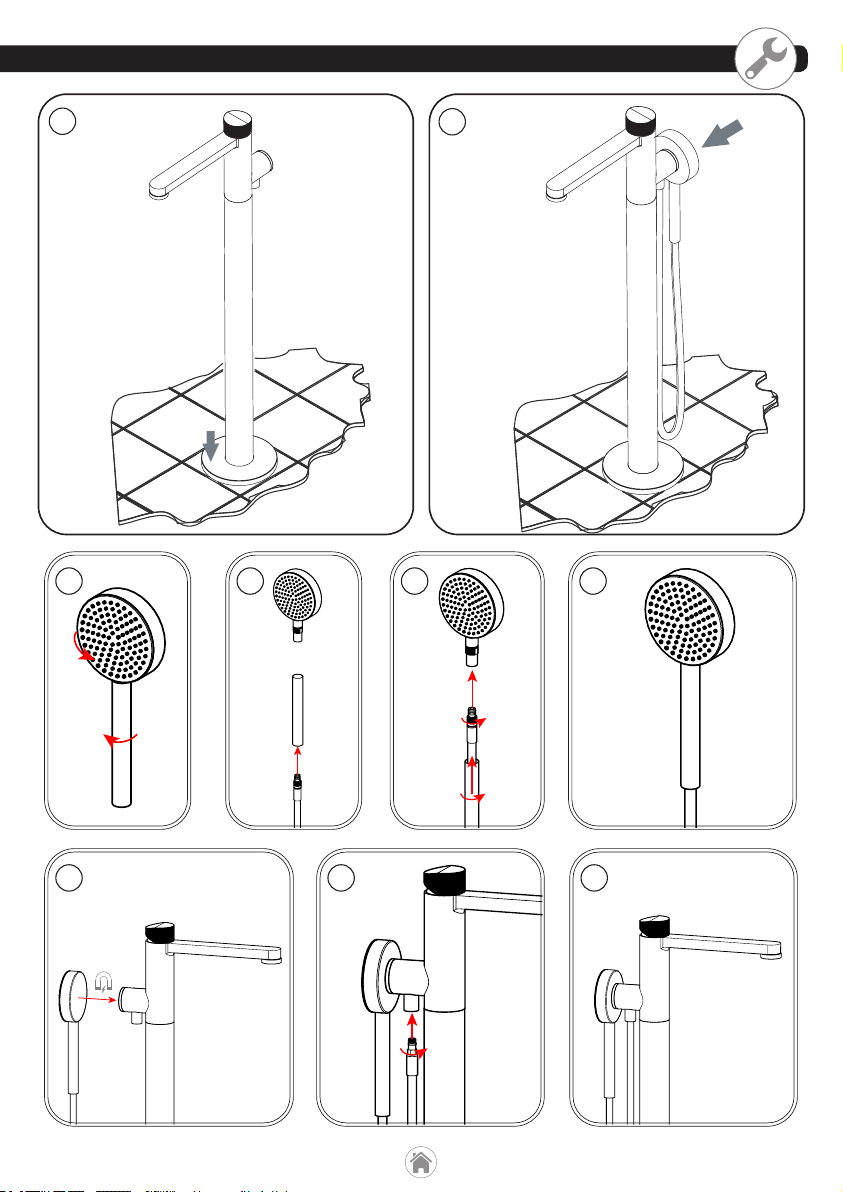

7
1
2
34
②
①
①
②
②
①
①
②
4A 4B 4C 4D
4E 4F 4F

8
123
5
4
23
1

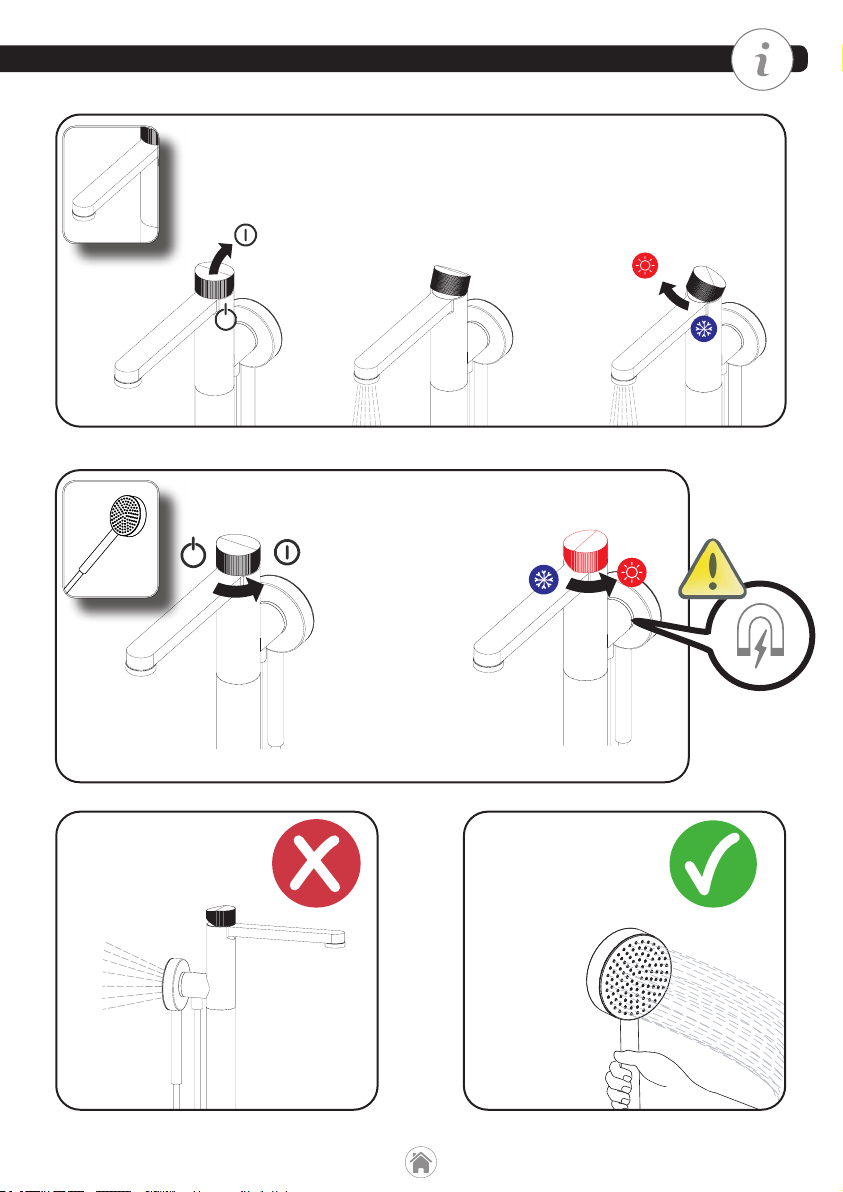

9

10

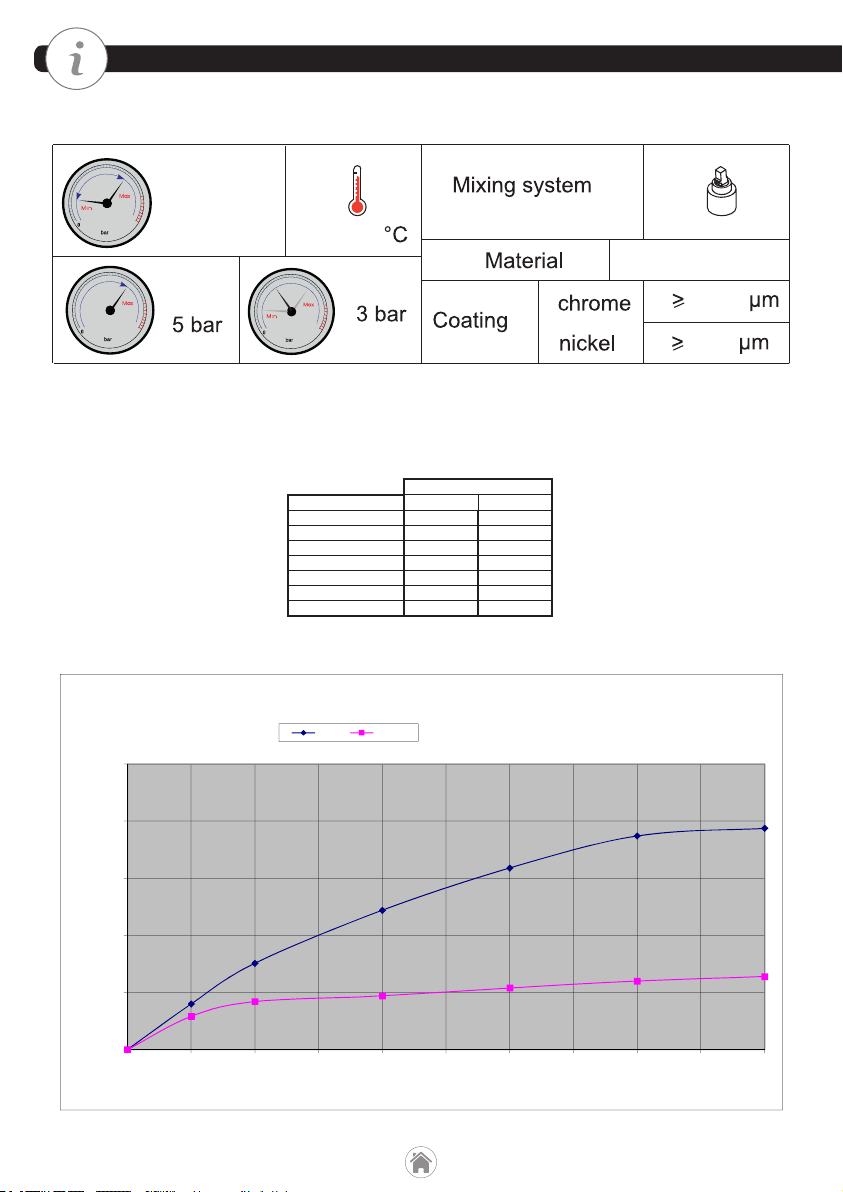

0,5 - 5 bar Max. 70
0,25
10
Max.
Min.-Max.
Brass
Pressure (Bar) Bath Shower
0,0 0,0 0,0
0,5 4,0 2,9
1,0 7,6 4,2
2,0 12,2 4,7
3,0 15,9 5,4
4,0 18,7 6,0
5,0 19,4 6,4
FLOW RATE (l/min)
Shower
Shower
6,5 24,6
0,0
5,0
10,0
15,0
20,0
25,0
0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
FLOW RATE (l/min)
PRESSURE (bar)
Bath Shower
Shower

11
GRIFERÍAS Y ACCESORIOS
En primer lugar, agradecerle la adquisición de productos Noken. Todos los productos Noken están
fabricados con la conanza de dar un servicio able durante muchos años. Al igual que las griferías de otros
fabricantes nuestros productos también exigen un cuidado apropiado y un mantenimiento que asegure a
su baño una imagen impecable.
SUPERFICIE DE LAS GRIFERÍAS
Conforme a los requerimientos de la norma DIN EN 248 la capa de protección que habitualmente más
se utiliza para la fabricación de las griferías se compone de metales como cromo, níquel, acero y latón,
así como de otros para evitar la humedad. Antes de emprender la limpieza es necesario examinar con
exactitud el tipo de supercie que se vaya a limpiar.
LIMPIEZA
Para la limpieza de las griferías y de los accesorios ha de tenerse en cuenta que:
- Para la limpieza periódica utilice agua caliente mezclada con jabón, si esto no es posible también puede
usar geles o limpiadores líquidos, enjuagando siempre a fondo con agua limpia tras su uso.
- Aunque fueran empleados una sola vez, no debe utilizarse ningún producto que contenga ácido fosfórico,
clorhídrico, muriático, fórmico o acético, ya que podrían producir daños considerables. Utilice un PH
neutro.
- Secar los artículos tras cada sesión de limpieza y tras cada uso para evitar la acumulación de cal.
ADVERTENCIA
- Los productos de limpieza acentúan el deterioro en caso de que las supercies ya se encuentren dañadas.
- No mezcle limpiadores, las reacciones químicas pueden emitir gases tóxicos.
- No use estropajos agresivos ni limpiadores abrasivos.
- Bajo ningún concepto se debe utilizar para la limpieza de estas supercies lejías de blanquear con cloro.
- Únicamente deben utilizarse los productos de limpieza expresamente indicados por los fabricantes para
cada tipo de supercie y acabado.
RECOMENDACIONES PARA LA LIMPIEZA Y CONSERVACIÓN DE GRIFERÍAS Y ACCESORIOS
- Lea primero las instrucciones del fabricante.
- La limpieza periódica reducirá la formación de cal y suciedad.
- Los productos de limpieza no debe emplearse durante más tiempo del necesario.
- Si utiliza productos de limpieza con pulverizador, no pulverice directamente sobre la grifería y los
accesorios, aplíquelo sobre un paño o una esponja. El líquido pulverizado podría introducirse por los
huecos y grietas de la grifería y los accesorios pudiendo causar daños irreversibles.
- Si el grifo gotea puede causar manchas y placas de cal, por favor asegúrese de que quede correctamente
cerrado.
- Si es necesario puede usar su limpiador anti-cal habitual, pero lea primero las instrucciones del fabricante
y tras su uso enjuague siempre la grifería con agua limpia.
- Para proteger la mecánica de la grifería y alargar la vida útil de ésta, Noken recomienda la instalación de
llaves de paso con ltros.
CLÁUSULA REFERENTE A LA GARANTÍA
No respetar las indicaciones de mantenimiento puede tener como consecuencia la invalidación de la
garantía.

12
BRASSWARE AND ACCESSORIES
First of all we thank you for buying our products which are manufactured to the highest standards. However
in common with other products our brassware requires the correct cleaning and periodic maintenance.
BRASSWARE SURFACES
As stated in the norm DIN EN 248 the materials used to plate brassware are Chrome, Nickel, stainless
steel, brass and others to leave a superior, easy to clean, pleasing nish. Before cleaning please check the
material used and only use a suitable cleaner.
CLEANING
To clean brassware and accessories please note the following recommendations.
- For regular cleaning only use warm soapy water, if this is not possible use soft non abrasive gels or similar
cleaning products, rinse thoroughly and polish with a soft cloth.
- Please avoid the use of harsh or abrasive products such as scouring powders, those products with
phosphoric acid, hydrochloric acid, formic acid or acetic acid that could badly damage the product. Please
only use PH neutral products.
- Dry the items after each cleaning sesion and after every use to avoid limestone appearance.
WARNING
- Cleaning materials will only worsen already damage product.
- Do not mix cleaning products, the chemical reactions can emit toxic fumes and react badly with product
surfaces.
- Do not use harsh or abrasive cloths, pads or cleaning products.
- Do not use bleach or other chlorine based cleaning products.
- Only use suitable cleaning products as recommended for each product he cleaning products only make
worse the surfaces if those are already damages.
RECOMENDATIONS FOR THE CLEANING AND PRESERVATION OF BRASSWAREAND ACCESSORIES
- Read the manufacturers instructions.
- To protect the brassware, internal mechanism and to extend the life of the product it is recommended in
line with “best practice“ to install isolation valves and in line lters.
- Regular cleaning to reduce lime scale and soap residue build up.
- Do not leave these products in contact with the product surface longer than the manufacturer’s
recommendations and rinse thoroughly with clean water.
- Do not spray cleaning products directly onto the product surface, spray onto a soft cloth and then apply to
the product. Spraying directly onto the product can lead to cleaning uids being drawn into the products
through capillary action causing irreversible damage.
- If a tap is left dripping it may lead to staining and lime scale build up. Please ensure taps are correctly
turned o󰀨 after use.
GUARANTEE CLAUSE
- Failure to comply with the maintenance instructions may invalidate the guarantee.

13
ROBINETTERIES ET ACCESSOIRES
Tout d’abord, nous tenons à vous remercier pour avoir choisi un produit Noken. Tous nous produits sont
fabriqués dans le but de donner un service able durant de nombreuses années. Pour assurer une image
impeccable de votre salle de bains, nos robinetteries, comme celles d’autres fabricants, nécessitent un soin
et un entretien approprié.
LES SUPERFICIES DES ROBINETTES
Conformément aux exigenences de la norme DIN EN 248, la couche de protection qui s’utilise le plus
souvent pour la fabrication des robinetteries se compose de métaux tels que le chrome, le nickel, l’acier et
le laiton ainsi que certains autres pour éviter l’humidité. Avant de commencer l’entretien, il est nécessaire
d’examiner avec exacitude le type de supercie qui se nettoiera.
ENTRETIEN
Pour l’entretien des robinetteries et des accessoires, il faut prendre en compte certains détails:
- Pour l’entretien régulier, utiliser de l’eau chaude mélangée avec du savon. Si ce n’est pas possible, on
peut utiliser des gels ou des produits d’entretien liquides, en rinçant toujours intesément avec de l’eau
propre aprés usage.
- Ne pas utiliser de produits contenant de l’acide phosphorique, chlorhydrique, muriatique, formique ou
acétique, même une seule fois, vu qu’ils pourraient occasionner des dégâts considérables. Utilisser un
Ph neutre.
- Séchez les articles apreés chaque session de nettoyage et apres chaque utilisation pour eviter
l’accumulation du calcaire.
AVERTISSEMENT
- Les produits d’entretien accentuent la détérioration dans le cas oú les surfaces se trouvent déjà
endommagées.
- Ne pas mélanger les produits d’entretien ensemble. Les récreation chimiques peuvent émettre des gaz
toxiques.
- Ne pas utiliser d’éponges métalliques agressives ni de produits d’éntretien abrasifs.
- Sous aucun prétexte il ne faut utiliser d’eau de javel à blanchir avec du chlore pour nettoyer ces supercies.
- Il faut seulement utiliser les produits d’entretien expréssement indiqués par les fabricants pour chaque
type de supercie et de nition.
RECOMMMENDATIONS POUR L’ENTRETIEN ET LA CONSERVATION DES ROBINETTERIES ET DES
ACCESSOIRES
- Lire avant tout la notice du fabricant.
- L’entretien régulier réduira la formation de calcaire et de saletés.
- Les produits d’entretien ne doivent pas s’utiliser plus longtemps que le temps recommendé.
- Si on utilise des produits d’entretien avec pulvérisateur, ne pas l’appliquer directement sur la robinetterie
ou les accessoires mais sur un chi󰀨on ou une éponge. Le liquide pulvérisé pourrait s’introduire dans les
creux et les fentes de la robinetterie et des accessoires, pouvant causer desdommages irréversibles.
- Si la robinnetterie goutte, elle peut causer des tâches de calcaire. Il faut s’assurer que le robinetterie suit
fermée correctement après chaque usage.
- Si nécessaire, vous pouvez utiliser votre produit anti-calcaire habituel, mais lisez d’abord la notice du
fabricant et aprés usage, rincez toujours la robinetterie l’eau claire.
- Pour protéger le mecanisme interne de la robinetterie et allonger la vie utile de cette-ci, Noken recommande
l’installation de robinets d’arrêt avec le ltre.
CLAUSE DE LA GARANTIE
Ne pas respecter les indications d’entretien peut avoir comme conséquence l’invalidation de la garantie.

14
TORNEIRAS E ACESSÓRIOS
Em primeiro lugar, obrigado pela compra de produtos Noken. Na Noken Todos os produtos são feitos
com a conança necessária para dar um serviço de conança por muitos anos. Como outros produtos de
fabricantes acessórios também precisam de cuidados e manutenção adequada para garantir que a sua
casa de banho apresente um aspecto impecável
SUPERFÍCIE DAS TORNEIRAS
De acordo com os requisitos da norma DIN EN 248 camada protetora que é MAIS COMUM utilizar para
a fabricação de acessórios incluem metais como cromo, níquel, aço e latão, bem como outros para evitar
a humidade. Antes de proceder à limpeza é necessário examinar exactamente o tipo de superfície a ser
limpa.
LIMPEZA
Para a limpeza de torneiras e acessórios deve- se ter em atenção:
- Apesar de terem sido utilizadas apenas uma vez, todos os produtos que contêm fosfóro, clorídrico,
muriático, ácido fórmico ou ácido acético, uma vez que podem causar danos consideráveis não devem ser
usados. Use um PH neutro.
- Embora os funcionários foram uma vez, qualquer produto que contenha fosfórico, clorídrico, muriático,
ácido fórmico ou acético, pois podem causar danos consideráveis não deve ser usado. Use um PH neutro.
- Seque os artigos depois de cada sessão de limpeza e depois de cada utilização para evitar a acumulação
de calcário.
ATENÇÃO
- Produtos de limpeza acentuam a deterioração se as superfícies já estão danicados.
- Não misture produtos de limpeza, as reações químicas podem emitir gases tóxicos.
- Não utilize esfregões abrasivos ou produtos de limpeza abrasivos.
- Sob nenhuma circunstância deve ser usado para limpar essas superfícies Líxivias.
- Deve-se utilizar unicamente produtos de limpeza expressamente indicados pelo fabricante para cada tipo
de superfície e acabamento .
RECOMENDAÇÕES PARA LIMPEZA E CONSERVAÇÃO DE TORNEIRAS E ACESSÓRIOS
- Leia as instruções do fabricante em primeiro lugar.
- A limpeza regular irá reduzir o calcário e sujidade.
- Produtos de limpeza não devem ser utilizados mais do que o necessário.
- Se usar um spray de limpeza, não pulverize diretamente na torneira e acessórios, aplicar num pano ou
esponja. O spray líquido pode-se introduzir através dos furos e ranhuras dos equipamentos e pode causar
danos irreversíveis.
- Em caso de vazamento de torneira pode causar manchas e placas de calcário, por favor, certique-se
que está bem fechada.
- Se necessário, pode utilizar o produto de limpeza anti-calcáreo usual , mas devem –se ler as instruções
do fabricante em primeiro lugar e só depois utilizar , lavar sempre a torneira com água limpa.
- Para proteger a mecânica da torneira e prolongar a vida útil da mesma, Noken recomenda a instalação
de válvulas com ltros.
Cláusula relativa à GARANTIA
Não seguir as instruções de manutenção pode resultar na anulação da sua garantia.

15

www.noken.comwww.noken.com
Para consultar la garantía u otra información relativa a este producto, visitar nuestra web:
For a warranty or other information on this product, visit our Web address:
Pour obtenir une garantie ou d’autres informations sur ce produit, visitez notre site web
Para garantia ou outras informações sobre este produto, visite o nosso site
FDP_30-1-0515-100184792-0520-2
