Nordcap VINO 470 User manual

Bedienungsanweisung
Weintemperierschrank VINO 470
[Art. 465300100]
2020-03

DEUTSCH
Vielen Dank, dass Sie sich für eines unserer Produkte entschieden haben. Sie haben sicherlich eine gute
Investition getätigt und wir sind sicher, dass unsere Geräte Ihnen das beweisen werden. Es wurde sorgfältig
entwickelt, um maximale Leistung unter besten Sicherheits- und Wirtschaftsbedingungen zu bieten. Während
des Produktionsprozesses wurden viele strenge Kontrollen durchgeführt.
BEFOLGEN SIE SORGFÄLTIG DIE FOLGENDEN ANWEISUNGEN, UM GEFAHREN FÜR DEN BENUTZER, SCHÄDEN AM
GERÄT ODER LEISTUNGSBEEINTRÄCHTIGUNGEN ZU VERMEIDEN.
NS. LEHNT JEDE VERANTWORTUNG AB, WENN DIE URSPRÜNGLICHE FUNKTIONALITÄT DES GERÄTS DURCH
MODIFIKATIONEN JEGLICHER ART (HINZUFÜGEN ODER WEGLASSEN VON ELEKTRISCHEN ODER MECHANISCHEN
TEILEN) ODER DURCH NICHTBEACHTUNG DER IN DIESER ANLEITUNG GEGEBENEN ANWEISUNGEN VERÄNDERT
WIRD.
Code. 2623412
05
-
03
-
2020
Rev. 00
2

INSTALLATION UND WARNUNGEN
ACHTUNG
DAS SYMBOL AN DER SEITE BEDEUTET, DASS DIE BEDIENUNG VON AUTORISIERTEN TECHNIKERN
ODER FACHKRÄFTEN DURCHGEFÜHRT WERDEN MUSS:
eine Person, die über die fachliche Ausbildung und Erfahrung verfügt, die erforderlich ist, um sie mit den Risiken
vertraut zu machen, denen sie bei der Ausführung einer Aufgabe ausgesetzt ist, und sie in die Lage zu versetzen, die
erforderlichen Maßnahmen zu ergreifen, um mögliche Schäden für sich selbst oder andere Personen zu minimieren.
1. Entfernen Sie die Verpackung vom Gerät.
2. Prüfen Sie, ob das Gerät beim Transport beschädigt wurde.
3. Entfernen Sie die Holzplattform.
4. Reinigen Sie das Gerät (intern/extern) wie in PERIODISCHE WARTUNG angegeben.
5. Stellen Sie das Gerät nicht im Freien auf und setzen Sie es nicht dem Regen aus: Die äußeren
Umgebungsbedingungen für den regulären Betrieb des Geräts sind auf dem Schild TECHNISCHE DATEN
am Gerät angegeben.
6. Das Gerät muss auf eine ebene Fläche gestellt werden und muss für einen ordnungsgemäßen Betrieb
perfekt eben sein.
7. Stellen Sie das Gerät an einem belüfteten Ort, entfernt von Wärmequellen (Heizkörper, Küchen) und
nicht im Sonnenlicht auf. Für die Beleuchtung des Positionierbereichs empfehlen wir die Verwendung
von Leuchtstofflampen.
8. Lassen Sie einen Abstand von 10 cm zu den Wänden.
9. Stellen Sie keine Gegenstände auf das Gerät, z. B. Behälter, Pflanzen usw., und lassen Sie einen Abstand
von mindestens 50 cm über dem Gerät.
10. Berühren Sie das Gerät im Betrieb nicht mit bloßen Füßen oder nassen Händen.
11. Das Gerät kann mit einem Schloss zum Schließen der Tür(en) ausgestattet werden (optional). In diesem
Fall müssen die Sperrschlüssel außerhalb der Reichweite von Kindern aufbewahrt werden.
12. Die Verwendung dieses Geräts durch Kinder oder Personen mit körperlichen, sensorischen, geistigen
oder motorischen Einschränkungen oder Personen ohne die erforderlichen Kenntnisse und Erfahrungen
kann zu gefährlichen Situationen führen. Personen, die für ihre Sicherheit verantwortlich sind, müssen
ausdrückliche Anweisungen geben oder den Gebrauch des Geräts beaufsichtigen.
13. Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen.
ACHTUNG
TEILE DES SCHALTSCHRANKS, DIE ELEKTRISCHE KOMPONENTEN ENTHALTEN, DÜRFEN NICHT
NASS WERDEN. DIE TEILE, AN DENEN SICH KOMPONENTEN DES KÄLTEKREISLAUFS BEFINDEN,
NICHT GEWALTSAM ÖFFNEN. DAS GERÄT IST NICHT FÜR DIE INSTALLATION IN FEUER- ODER
EXPLOSIONSGEFÄHRDETEN ODER STRAHLUNGSBELASTETEN UMGEBUNGEN GEEIGNET.
ANSCHLUSS AN DAS ELEKTRISCHE NETZ
Prüfen Sie, ob die tatsächliche Netzspannung mit der auf dem Typenschild angegebenen Spannung
übereinstimmt.
Die elektrische Versorgungsleitung/Steckdose, an die der Kühlschrank angeschlossen werden muss,
muss ausreichend geschützt und mit dem allgemeinen Erdungssystem gemäß den geltenden Normen
verbunden sein (z. B. durch einen hochempfindlichen magnetothermischen Differenzialschalter In = 16
A , Id = 30 mA).
An der elektrischen Anlage muss eine allpolige Trennvorrichtung mit einem Kontaktabstand von
mindestens 3 mm vorgesehen werden.
DIE ERDUNG DES GERÄTS WÄHREND DER INSTALLATION IST EINE SICHERHEITSREGEL
UND AUCH GESETZLICH VORGESCHRIEBEN. DIE NS. DAS UNTERNEHMEN, DAS DIESE
VERBINDUNG GEMÄSS DEN GELTENDEN NORMEN VORBEREITET HAT, LEHNT JEDE
VERANTWORTUNG FÜR EVENTUELLE SCHÄDEN AN PERSONEN ODER SACHEN AB.
Verwenden Sie auf keinen Fall Reduzierungen, Mehrfachsteckdosen oder Verlängerungskabel und
vergewissern Sie sich, dass die elektrische Leistung des Stromnetzes und der Steckdosen den geltenden
Vorschriften entspricht und für die auf dem Typenschild angegebene Leistung des Geräts ausreichend
ist. Im Zweifelsfall und zur regelmäßigen Überprüfung der allgemeinen Sicherheit des Systems und der
Benutzer wenden Sie sich an fachlich qualifiziertes Personal.
3

UMWELTBEDINGUNGEN
Das Gerät ist für den Betrieb unter bestimmten klimatischen Umgebungsbedingungen ausgelegt. Diese
Umgebungsgrenzwerte dürfen bei der Verwendung nicht überschritten werden. Diese Grenzwerte sind auf
dem Schild TECHNISCHE DATEN angegeben.
Umweltklasse Maximale Temperatur
3Max 25 °C
4Max 30 °C
7Max 35 °C
5Max 43 °C
Um das Umgebungsklima am Aufstellungsort innerhalb der auf dem Typenschild angegebenen Grenzen zu
halten, kann es erforderlich sein, eine Klimaanlage zu installieren. Dieses System sollte eine Regelung der
relativen Luftfeuchtigkeit beinhalten, da eine zu hohe Luftfeuchtigkeit den ordnungsgemäßen Betrieb des
Geräts beeinträchtigt. Die Position des Schrankes sollte so gewählt werden, dass Zugluft begrenzt oder
vermieden wird.
Die Möbel sollten nicht in der Nähe von Türen oder in Bereichen aufgestellt werden, die starken
Luftbewegungen ausgesetzt sind, z. B. durch Entlüftungsöffnungen von Klima-, Lüftungs- oder
Heizungsanlagen.
BESTIMMTE VERWENDUNG
DAS GERÄT AUSSCHLIESSLICH FÜR DIE LAGERUNG VON WEINFLASCHEN VERWENDET WERDEN SOLL
!! ACHTUNG !!!
Wenn Sie das Flammensymbol auf dem Typenschild sehen, bedeutet dies, dass das Gerät Propan oder
Isobutan als Kältemittelgas verwendet. Vergewissern Sie sich daher unbedingt, dass alle Leitungen des
Kältemittelkreislaufs vor dem Anschluss des Geräts nicht beschädigt sind. Für je 8 Gramm Kältemittel muss
der Raum ein Mindestvolumen von 1 Kubikmeter Luft aufweisen. Die im Gerät enthaltene Kältemittelmenge
ist auf dem Typenschild des Geräts angegeben. Im Falle eines Kältemittellecks dürfen sich keine offenen
Flammen oder Zündquellen in der Nähe der Leckstelle befinden. Achten Sie darauf, dass die Leitungen des
Kältemittelkreislaufs bei der Positionierung, Installation und Reinigung nicht beschädigt werden.
Halten Sie die Lüftungsöffnungen im Gerätegehäuse oder in der Einbaugarnitur frei von
Hindernissen;

Verwenden Sie keine mechanischen Vorrichtungen oder andere Mittel zur Beschleunigung des
Abtauvorgangs, die nicht vom Hersteller empfohlen werden;

Beschädigen Sie den Kältemittelkreislauf nicht;

Benutzen Sie keine elektrischen Geräte in den Lebensmittelaufbewahrungsfächern des Geräts.
TIPPS ZUM SCHUTZ DER UMWELT
Verpackung
Das Verpackungsmaterial ist zu 100 % recycelbar und mit dem Recycling-Symbol gekennzeichnet. Befolgen
Sie die örtlichen Vorschriften zur Entsorgung. Verpackungsmaterial (Plastiktüten, Styroporteile usw.) muss
außerhalb der Reichweite von Kindern aufbewahrt werden, da es eine potenzielle Gefahrenquelle darstellt.
4

Produkt
Gemäß Art. 13 des Gesetzesdekrets Nr. 151 vom 25. Juli 2005 "Umsetzung der Richtlinien 2002/95/EG,
2002/96/EG und 2003/108/EG zur Verringerung der Verwendung gefährlicher Stoffe in Elektro- und
Elektronikgeräten und zur Abfallbeseitigung".
Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder seiner Verpackung weist darauf hin, dass
das Produkt am Ende seiner Nutzungsdauer getrennt von anderen Abfällen gesammelt werden muss.
Die getrennte Sammlung dieser Altgeräte wird durch den Hersteller organisiert und verwaltet.
- Verteiler - Einzelhändler. Der Benutzer, der dieses Gerät entsorgen möchte, muss sich daher mit dem
Hersteller - Vertreiber - Händler in Verbindung setzen und das System befolgen, das dieser für die getrennte
Sammlung des Geräts am Ende seiner Lebensdauer eingerichtet hat.
Die adäquate getrennte Sammlung für die anschließende Inbetriebnahme der Geräte zur Wiederverwertung,
Aufbereitung und umweltgerechten Entsorgung trägt dazu bei, mögliche negative Auswirkungen auf Umwelt
und Gesundheit zu vermeiden und fördert die Wiederverwendung bzw. das Recycling der Materialien, aus
denen die Geräte bestehen. Die illegale Entsorgung des Produkts durch den Besitzer zieht die Anwendung
von administrativen und strafrechtlichen Sanktionen nach sich, die von der geltenden Gesetzgebung
vorgesehen sind.
Das Gerät enthält Öl, Kältemittelgas, Kunststoffteile, Metallteile und Glas.
Achtung: Die Polyurethan-Isolierung verwendet als Treibmittel CICLOPENTANE, ein Stoff ohne
Auswirkungen auf die Umwelt, aber brennbar.
KOMMUNIKATION
Installieren und positionieren Sie das Gerät so, dass der Netzstecker leicht zugänglich ist.
Wenn die Maschine stark gekippt wurde, warten Sie vor der Inbetriebnahme mindestens 12 Stunden, damit
sich das Schmieröl im Kompressor sammeln kann, sonst kann die Maschine irreparabel beschädigt werden.
Der Schallpegel beträgt weniger als 70 dB (A).
Lassen Sie das Gerät nach dem Anschluss mindestens zwei Stunden bei ausgeschalteter Beleuchtung leer
laufen und fahren Sie dann mit dem Einlegen des Produkts fort, wobei Sie darauf achten müssen, dass es
nicht über die Seiten der Körbe hinausgeht, da die Temperatur über die Oberseite des Korbs hinaus nicht für
eine korrekte Konservierung ausreicht.
DIE ANORDNUNG DER PRODUKTE IM INNEREN DES GERÄTS DARF NIEMALS DIE ANGABEN ZUM
MAXIMALEN FÜLLSTAND IM INNEREN DES TANKS (ROTE LINIEN) ÜBERSCHREITEN.
UMFASSEN KEINE ARZNEIMITTEL ODER ANDERE PRODUKTE PHARMAZEUTISCHER ODER ÄHNLICHER
ART.
KEINE EXPLOSIVEN STOFFE, DRUCKBEHÄLTER MIT BRENNBAREM TREIBMITTEL LAGERN.
GEBEN SIE KEINE GERÄUCHERTEN PRODUKTE ODER PRODUKTE MIT ESSIG- ODER
GEWÜRZRÜCKSTÄNDEN IN DAS GERÄT, DA DAS KUPFER IM VERDAMPFER BESCHÄDIGT WERDEN
KÖNNTE.
MAX. NETZLAST: 27 KG
5

PERIODISCHE WARTUNG
Bei Arbeiten am Gerät durch den Benutzer muss unbedingt der Stecker aus der Steckdose gezogen werden.
Die mechanischen Teile des Kühlschranks bedürfen keiner regelmäßigen Wartung, aber für eine lange
Lebensdauer des Geräts ist es unerlässlich, sie regelmäßig zu reinigen:
AUSSENMÖBEL: einfach mit einem weichen, trockenen Tuch reinigen, bei hartnäckigen Flecken
lauwarmes Wasser und neutrale Reinigungsmittel verwenden, anschließend gut ausspülen und trocknen:

STAHLTEILE: mit lauwarmem Wasser und neutralen Seifen waschen, mit einem weichen Tuch
abtrocknen, Stahlwolle oder Scheuerschwämme vermeiden, die die Oberfläche angreifen können.

TEILE AUS KUNSTSTOFF: mit Wasser und neutraler Seife waschen. Spülen und trocknen Sie mit einem
weichen Tuch, vermeiden Sie unbedingt die Verwendung von Alkohol, Aceton und anderen
Lösungsmitteln, die die Oberflächen dauerhaft beschädigen.
Gehen Sie wie folgt vor, um den Tank zu reinigen:
1. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose.
2. Nehmen Sie das Produkt und die Körbe aus der Wanne.
3. Ziehen Sie die Buchse auf der Bedienerseite ab und entfernen Sie die Abdeckung. Warten
Sie, bis die Temperatur im Inneren des Tanks mit der Umgebungstemperatur identisch ist.
4. Waschen und trocknen Sie den Innentank mit einem Tuch unter Verwendung eines
neutralen Reinigungsmittels.
5. Um das Ablassen des im Reservefach angesammelten Wassers zu erleichtern, entfernen Sie
den Deckel am Boden des Tanks und achten Sie darauf, ihn nach Abschluss des Vorgangs
wieder anzubringen.
6. Verwenden Sie bei der Reinigung keinen Wasserstrahl, da dadurch elektrische Teile
beschädigt werden können.
Dann setzen Sie die Körbe wieder ein und schalten das Gerät wieder ein. Nach etwa einer Stunde Betrieb
können Sie die Produkte wieder einlegen.
Reinigen Sie die Dichtung einmal im Jahr mit Hilfe von milder Seife und warmem Wasser. Abspülen und
trocknen.
Verwenden Sie bei diesem Vorgang keine scharfen Gegenstände, da sie die Dichtung
beschädigen könnten.

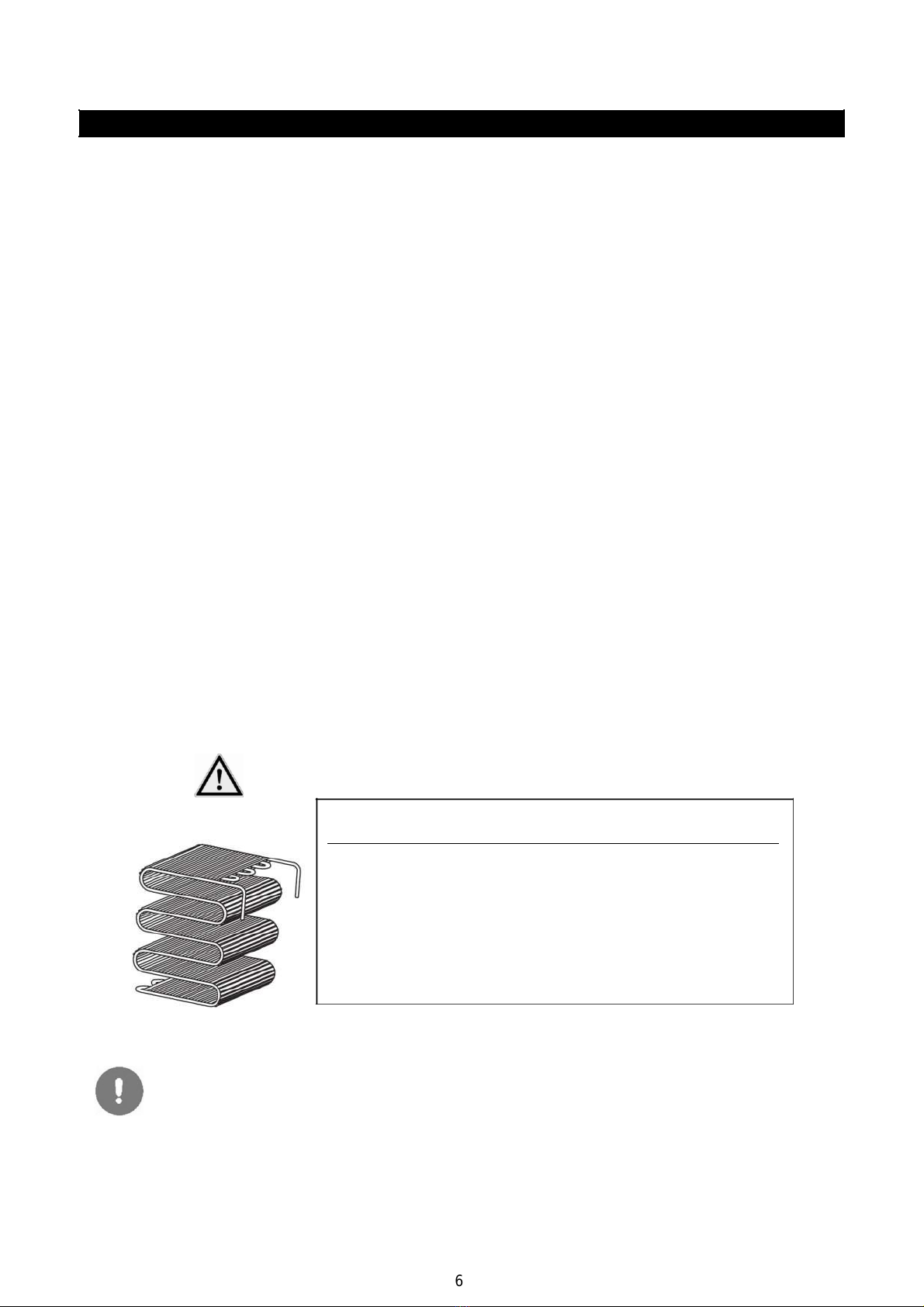

DRAHTKONDENSATOR AUF ROHR (ALLE 6 MONATE)
Achtung: Der folgende Vorgang muss von einem qualifizierten Techniker durchgeführt werden.
Der Rohr- und Drahtkondensator stellt im Betrieb unter normalen Bedingungen auch bei einer
möglichen Ansammlung von Frontalstaub keine Ertragsprobleme dar.
ÈEs ist jedoch wichtig, dass die Ansammlung im Laufe der Zeit nicht die Zwischenräume
zwischen den Drähten verstopft, da in diesem Fall der geringe Luftaustausch die Leistung des
Systems negativ beeinflusst und zu Überhitzung und unnötigem Stromverbrauch führt. Es ist
daher mindestens einmal pro Jahr (in jedem Fall in Abhängigkeit von den
Umgebungsbedingungen) zu prüfen, ob der Verflüssiger nicht durch Staub oder Ablagerungen
verstopft ist.
Sollte der Verflüssiger verschmutzt sein, gehen Sie trotzdem vor, um den Staub zu entfernen,
wie bei der Reinigung des Lamellenverflüssigers beschrieben, da der Vorgang in jedem Fall die
Leistungsaufnahme reduziert.
MANUELLE ABTAUUNG - FÜR GERÄTE, DIE NICHT MIT EINER AUTOMATISCHEN ABTAUUNG
AUSGESTATTET SIND
1. Ziehen Sie den Stecker aus der Steckdose.
2. Überführen Sie das Produkt in ein anderes Gerät oder, falls dies nicht möglich ist, legen Sie das Material in
einen Karton, der mit Decken umwickelt wird, und beschleunigen Sie den Abtauvorgang so weit wie
möglich.
3. Entfernen Sie den Deckel vom Boden des Tanks (falls vorhanden).
4. Unterstützen Sie das Entfernen von Wasser mit einem Kunststoffschaber oder einem mit warmem Wasser
getränkten Schwamm.
5. Trocknen Sie das Innere der Wanne mit einem Tuch vollständig ab.
6. Setzen Sie die Kappe wieder in den Wannenboden ein und stecken Sie den Stecker in die Steckdose.
7. Warten Sie, bis das Gerät die Betriebstemperatur erreicht hat, bevor Sie die Waren wieder einführen.
6

UNANNEHMLICHKEITEN UND ABHILFEMASSNAHMEN
Das Gerät funktioniert nicht:
Prüfen Sie regelmäßig, ob der Strom in der Steckdose ankommt.
Prüfen Sie, ob der Stecker richtig in die Steckdose eingesteckt ist.
Die Innentemperatur ist nicht niedrig genug, überprüfen Sie das:
Lebensmittel oder andere Gegenstände dürfen das perfekte Schließen des Geräts nicht behindern.
Das Gerät befindet sich nicht in der Nähe einer Wärmequelle.
Das Gerät ist an die Wand gelehnt und das Frontgitter ist frei von Hindernissen.
Der Deckel ist fest verschlossen.
Die Sollwerttemperatur des Thermostats ist angemessen.

Der Verflüssiger ist nicht verstopft oder blockiert; verwenden Sie zur Reinigung eine Borstenbürste oder
einen Staubsauger.
Das Gerät macht Geräusche Überprüfen Sie das:
Alle Schrauben und Bolzen sind fest angezogen.
Ein Rohr oder eine Klinge ist nicht in Kontakt mit einem anderen Teil des Geräts.
Das Gerät ist gut nivelliert.
Wenn sich im Inneren des Kühlschranks Kondenswasser bildet:
1. Dies ist in Zeiten hoher Luftfeuchtigkeit normal.
2. Ein Teil dieser Feuchtigkeit sollte in Bereichen, in denen Lebensmittel unverpackt oder in nicht
abgedeckten Behältern aufbewahrt werden, als normal angesehen werden.
3. Bei häufigem oder längerem Öffnen des Deckels bildet sich im Inneren des Kühlschranks
Kondenswasser. Prüfen Sie, ob der Deckel richtig geschlossen ist.
WENN DIE PROBLEME WEITERHIN BESTEHEN, WENDEN SIE SICH AN DIE NÄCHSTE
SERVICESTELLE.
WENN DAS STROMVERSORGUNGSKABEL BESCHÄDIGT IST, MUSS ES VOM HERSTELLER
ODER SEINEM TECHNISCHEN KUNDENDIENST ODER AUF JEDEN FALL VON EINER
PERSON MIT ÄHNLICHER QUALIFIKATION AUSGETAUSCHT WERDEN, UM JEGLICHE
GEFAHR ZU VERMEIDEN.
REPARATUREN UND DER AUSTAUSCH VON LAMPEN DÜRFEN NUR VON
QUALIFIZIERTEM FACHPERSONAL BEI VOM NETZ GETRENNTEM GERÄT
DURCHGEFÜHRT WERDEN. ERSETZEN SIE DIE LAMPEN DURCH IDENTISCHE
LAMPEN.
ALLE AUSSERORDENTLICHEN WARTUNGSARBEITEN MÜSSEN VON QUALIFIZIERTEM
FACHPERSONAL DURCHGEFÜHRT WERDEN.
7

ELEKTRONISCHES THERMOSTAT
EINZELTEMPERATUR
Halten Sie die UP-Taste einige Sekunden lang gedrückt, um vom MULTI- in den MONO-Modus zu wechseln. In der
unteren Anzeige erscheint für einige Sekunden MONO.
Die Regelung hat einen doppelten Eingriffspunkt, der sich auf den Durchschnitt von zwei Fühlern in einem Abstand voneinander bei
eingeschaltetem Umluftventilator bezieht, um die Gleichmäßigkeit der Temperatur im Keller zu gewährleisten.
Temperatur der Kammern
Fahrplan
MULTI-TEMPERATUR
Halten Sie die UP-Taste einige Sekunden lang gedrückt, um vom MONO- in den MULTI-Modus zu wechseln. Im unteren
Display wird einige Sekunden lang MULTI angezeigt.
Die Regelung ist ein doppelter Eingriffspunkt, der sich auf zwei unabhängige Temperaturfühler bezieht, von denen einer in der oberen
Zone für Rotweine und einer in der unteren Zone für Weißweine angebracht ist. Es wird das Kriterium der kontrollierten Schichtung
verwendet, d.h. jede Zone wird durch eine Temperaturregelung mit einem doppelten Eingriffspunkt verwaltet.
Niedertemperaturzone
Zone mit hoher Temperatur
HINWEIS
Wenn der Betrieb der Vitrine eingestellt ist, prüfen Sie den Sollwert
Für MONO-Menü M1
Für MULTI-Menü M1 (niedrige Zone) und Menü M16 (hohe Zone)
8

KOMMANDOS
−Das Kühlaggregat wird mit der Taste ON/OFF ein- und ausgeschaltet
−Um vom MULTI- in den MONO-Modus und umgekehrt zu wechseln, halten Sie die UP-Taste gedrückt.
−Die Tastatur kann durch gleichzeitiges Drücken der Tasten UP/DW gesperrt/entsperrt werden.
−Wenn eine Störung oder ein Alarm auftritt, blinkt das ALARM-Symbol, während die untere Anzeige die Art
des Ereignisses mit aktivem Summer anzeigt. Sie wird durch Drücken einer beliebigen Taste stummgeschaltet.
−Wenn Sie die Taste LIGHT drücken, wird der vom Anzeigefeld generierte Name des Zugangspunkts angezeigt.

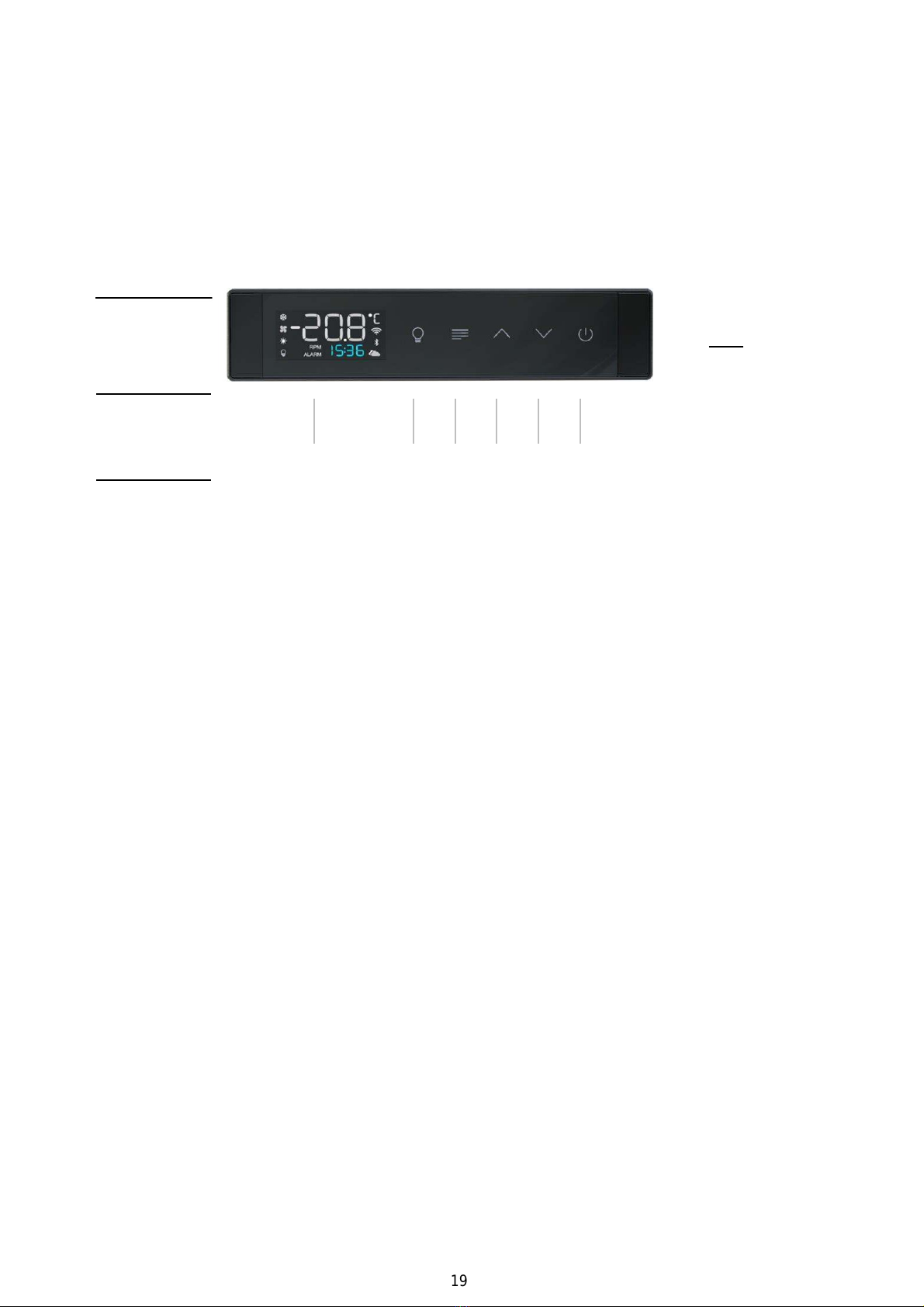

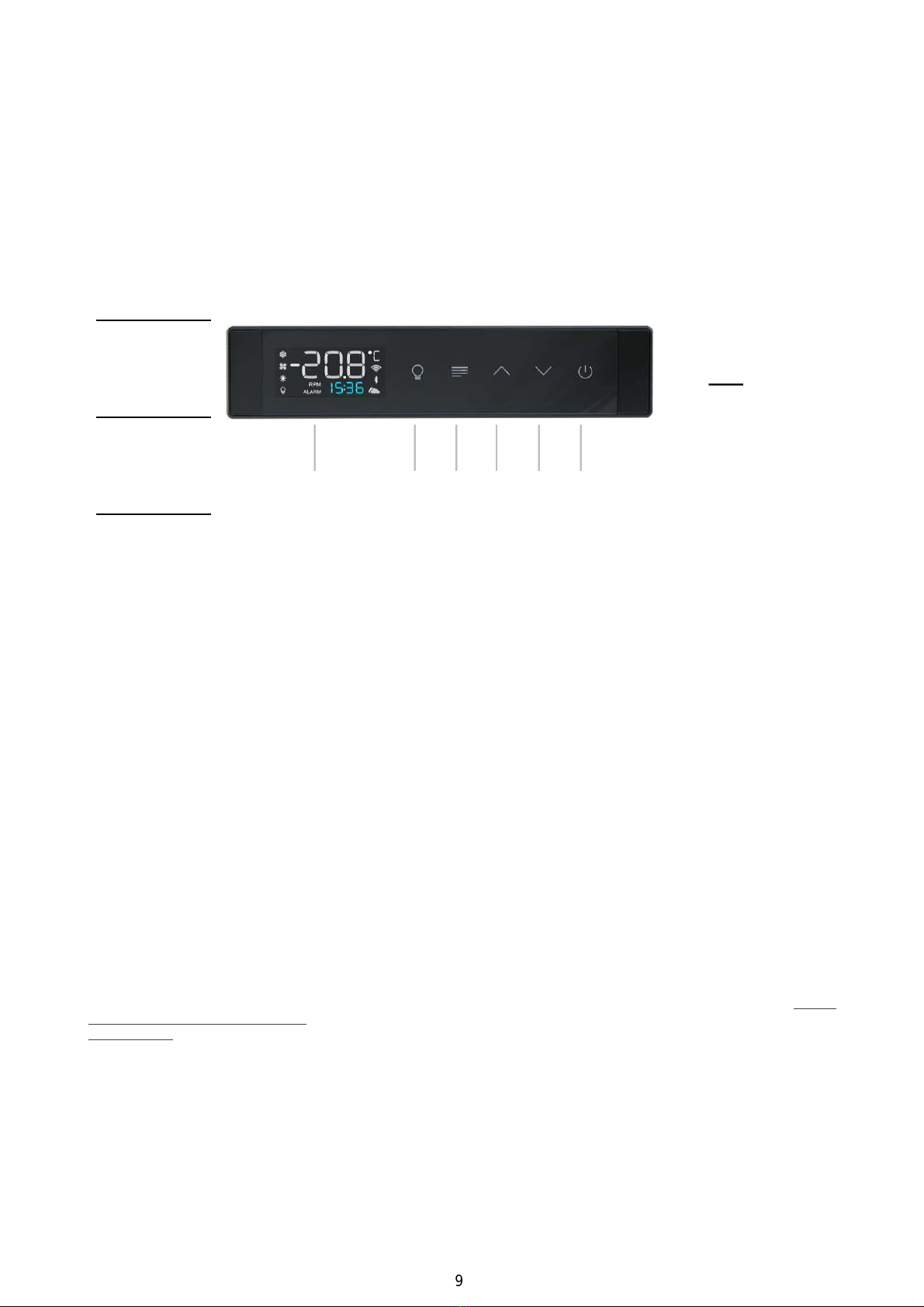

ANZEIGETAFEL-MENÜ
ICONS LINKE SEITE
KÜHLEN
LÜFTUNG
HEIZUNG/AUFTAUUNG
LICHT
SYMBOLE FÜR DIE
RECHTE SEITE
MASSEINHEIT
MIT DEM ROUTER VERBUNDEN
Bluetooth (nicht aktiv)
MIT DER CLOUD
VERBUNDEN
UNTEN ICONS
LAUFENDER ALARM
DOPPELTASTEN > LICHTMENÜ AUFWÄRTS DW EIN/AUS
DISPLAY
Obere Anzeige mit weißer LED, untere Anzeige mit blauer LED.
ANZEIGETAFEL-MENÜ
−Der Zugriff auf die Menüs erfolgt über die Taste MENU;
−Die MENÜS werden mit den UP/DW-Tasten durchgeblättert.
−Verlassen Sie die MENÜ-Ebenen durch Drücken der ON/OFF-Taste.
M1 - EINSTELLUNG DER TEMPERATUR - für Einzeltemperatur und untere Tanktemperatur
Drücken Sie im normalen Arbeitszustand die Taste MENU: Auf dem Display erscheint M1/SET. Drücken Sie erneut die Menütaste und
stellen Sie mit den UP/DW-Tasten den neuen Wert ein. Bestätigen Sie mit der Menütaste; das Display zeigt 2 Sekunden lang den neuen
Wert an, das Etikett ist fertig und kehrt zur normalen Anzeige mit dem neuen Satz zurück.
M2 - STARTEN EINER ABTAUUNG
Drücken Sie im Normalzustand die Taste MENU und die Taste UP: Auf dem Display erscheint M2/DEFR. Durch Drücken der
Menütaste wird der Start der Abtauung bestätigt. Das Gerät lehnt den Befehl ab, wenn die Bedingungen für die Abtauung nicht
erfüllt sind und zeigt nicht an.
M3 - EINSTELLUNG DER HOHEN TEMPERATURGRENZE
Drücken Sie im Normalzustand die Taste MENU und zweimal die Taste UP: Auf dem Display erscheint M3/HI. Drücken Sie erneut
die Menütaste und stellen Sie mit den AUF/AB-Tasten den neuen Wert ein. Bestätigen Sie mit der Menütaste.
M4 - EINSTELLUNG DER UNTEREN TEMPERATURGRENZE
Drücken Sie im Normalzustand die Taste MENU und dreimal die Taste UP: Auf dem Display erscheint M4/LO. Drücken Sie erneut
die Menütaste und stellen Sie mit den Tasten UP/DW den neuen Wert ein. Bestätigen Sie mit der Menütaste
M5 - LISTE DER LESEEREIGNISSE
Drücken Sie im Normalzustand die Taste MENU und mehrmals die Taste UP, bis das Display M5/LIST anzeigt. Drücken Sie MENU: In der
oberen Anzeige erscheint der Alarmindex, in der unteren die Anzahl der gespeicherten Ereignisse. Wenn es sich um eine Störung
handelt, zeigt das obere Display beim Drücken von MENU den Störungsindex, das untere den Ereignistyp; wenn es sich um einen
Alarm handelt, zeigt das obere Display den Temperaturspitzenwert, das untere den Typ. Durch erneutes Drücken von MENU wird in der
oberen Anzeige der Störungsindex oder die Dauer in Minuten für einen Alarm angezeigt; in der unteren Anzeige werden
nacheinander Uhrzeit, Tag, Monat und Jahr des Beginns des Ereignisses angezeigt.
M6 - LESEN DER WERTE DER SONDEN
Drücken Sie im Normalzustand die Taste MENU und mehrmals die Taste UP, bis das Display M6/INFO anzeigt.
Drücken Sie Menü, in der oberen Anzeige erscheint der Wert, in der unteren Anzeige die Variablenbezeichnung.
M7 - UNTERE DISPLAY-KONFIGURATION (BLAU)
Nicht verwendet
M8 - LÖSCHEN DER ALARMLISTE
Drücken Sie im Normalzustand mehrmals die MENU
-
Taste und die UP
-
Taste, bis M8/ERAS angezeigt wird. Durch Drücken der
Menütaste wird das Löschen der Ereignisliste bestätigt und Sie kehren zur Normalanzeige zurück.
9

Die Menüs PROG - DATE - PASS sind der technischen Unterstützung gewidmet.
M9 - PROGRAMMIERUNG DER PARAMETER
Drücken Sie im Normalzustand die Taste MENU und mehrmals die Taste UP, bis das Display M9/PROG anzeigt. Durch Drücken der Taste MENU
wird die Passwortabfrage nur angezeigt, wenn sie ungleich Null eingestellt ist. Stellen Sie mit den UP/DW-Tasten das Passwort ein und
bestätigen Sie es mit der MENU-Taste. Wenn das Passwort falsch ist, wird ERR in der oberen Anzeige angezeigt und die Anzeige kehrt zur Ebene
MENU 9 zurück, andernfalls wird der erste EVO-Parameter angezeigt; drücken Sie UP/DW, um die übrigen auszuwählen. Nachdem der
Parameter ausgewählt wurde, drücken Sie erneut die MENU-Taste, um in den Einstellmodus zu gelangen, und ändern Sie den Wert mit den
UP/DW-Tasten; der neue Wert wird durch längeres Drücken der MENU-Taste bestätigt. Die vollständige Liste der Parameter finden Sie in der
Anleitung der bestückten Elektronikkarte.
M10 - EINSTELLUNG DER UHR
Die Einstellung der Uhr kann auch über die Connex-Anwendung erfolgen. In jedem Fall führt das Stellen der Uhr dazu, dass die Daten
der Temperaturaufzeichnung vollständig gelöscht werden.
Drücken Sie aus dem Normalzustand heraus mehrmals die Taste MENU und die Taste UP, bis das Display M10/DATE anzeigt . Drücken Sie die
MENU-Taste: die Stunde wird mit der Maßeinheit in der oberen rechten Ecke und der Bezeichnung HOUR auf dem unteren Display angezeigt,
ändern Sie den Wert mit den AUF/AB-Tasten und bestätigen Sie mit der MENU-Taste; die Minuten werden mit der Maßeinheit in der oberen
rechten Ecke und der Bezeichnung MIN auf dem unteren Display angezeigt, ändern Sie den Wert mit den AUF/AB-Tasten und bestätigen Sie mit
der MENU-Taste; der Tag wird mit der Maßeinheit in der oberen rechten Ecke und der Bezeichnung DAY auf dem unteren Display angezeigt,
ändern Sie den Wert mit den AUF/AB-Tasten und bestätigen Sie mit der MENU-Taste;
der Monat erscheint mit der Maßeinheit oben rechts und der Beschriftung MON auf dem unteren Display, ändern Sie den Wert mit den AUF/AB-
Tasten und bestätigen Sie mit der MENU-Taste; das Jahr erscheint mit der Maßeinheit oben rechts und der Beschriftung YEAR auf dem unteren
Display, ändern Sie den Wert mit den AUF/AB-Tasten und bestätigen Sie mit der MENU-Taste.
M11 - EINSTELLUNG DES SERVICE-PASSWORTS
Nicht verwendet
M12 - NETZWERK-PARAMETER
Nicht verwendet
M13 - LICHT-AUSSCHALTZEIT
Drücken Sie im Normalzustand die Taste MENU und mehrmals die Taste UP, bis das Display M13/LOF anzeigt. Drücken Sie erneut
MENU, die obere Anzeige zeigt OFF (nur wenn nie eine Abschaltzeit eingestellt wurde), die untere bleibt aus. Drücken Sie erneut MENU.
Stellen Sie mit den UP/DW-Tasten die Abschaltzeit (OFF=nie, 1h -24h) der Fachleuchte ein, die im oberen Display erscheint und
bestätigen Sie mit MENU. Nach der Meldung DONE kehrt das Display zur normalen Visualisierung zurück.
M14 - ANLAUFZEIT DES KÜHLGERÄTS
Nicht verwendet
M15 - EINSTELLUNG DES FEUCHTIGKEITSSETS
Nicht verwendet
M16 - EINSTELLUNG DES HOHEN ZONENTEMPERATURSOLLWERTS
Dieses Menü erscheint nur, wenn die Funktion in der Speichereinheit vorgesehen ist. Drücken Sie aus dem normalen Betriebszustand
heraus mehrmals die Taste MENU und die Taste UP: Wenn auf dem Display M16/SET2 angezeigt wird, drücken Sie erneut die
Menütaste und stellen Sie mit den Tasten UP/DW die neue Solltemperatur ein. Bestätigen Sie mit der Menütaste; das Display zeigt 2
Sekunden lang den neuen Wert an, das Etikett ist fertig und kehrt zur normalen Anzeige mit dem neuen Satz zurück.
TABELLE DER AKTUELLEN EREIGNISSE TABELLE DER AUFGEZEICHNETEN EREIGNISSE
DISP SUP. -12.9 ° Temperatur der Kammern DISP SUP. Pr1-3 NTC-Fühler S1, S2, S3, S4
DISP INF. Hallo Hohe Temperatur DISP INF. PROB Ausfall der Sonde
Hi blinkend -> Alarm bei hoher Temperatur
in Arbeit
DISP SUP. 90 ‘ Abtau-Timer
DISP SUP. -26.5° Temperatur der Kammern DISP INF. DEFR Abtau-Timeout
DISP INF. Lo Niedrige Temperatur
Blinken -> Niedriger Alarm DISP SUP. D1 Digitaler Eingang
Betriebstemperatur
DISP INF.
TÜR
Zeitüberschreitung Tür offen
DISP SUP. -12.9° Temperatur der Kammern
DISP INF. Fail Laufende Störungen DISP SUP. 20 °C Temperaturspitze
DISP INF. Hallo Alarm bei hoher Temperatur
DISP SUP. 2°C Temperatur im Kühlraum
DISP INF. DEFR Abtau-Timeout DISP SUP. -5°C Temperaturspitze
DISP INF. Lo Alarm bei niedriger Temperatur
10
