NordicTrack Audiostrider Cx650 Elliptical User guide

PRECAUCIÓN
Antes de usar el equipo, lea cui-
dadosamente todas las adverten-
cias e instrucciones de este
manual. Guarde el manual para
futuras referencias.
Etiqueta con el
Número de Serie
Nº de Modelo NTEVEL96207.0
Nº de Serie
Escriba el número de serie en el
espacio de arriba para futuras refe-
rencias
MANUAL DEL USUARIO
¿PREGUNTAS?
Como fabricante, nosotros esta-
mos cometidos a proveer satisfac-
ción completa al cliente. Si tiene
alguna pregunta, o si faltan piezas,
por favor llame al:
900 460 410
correo electrónico:
[email protected]
página de internet:
www.iconsupport.eu

CONTENIDO
COLOCACIÓN DE LA CALCOMANÍA DE ADVERTENCIA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
PRECAUCIONES IMPORTANTES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
ANTES DE COMENZAR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
MONTAJE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
COMO USAR EL ENTRENADOR ELÍPTICO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

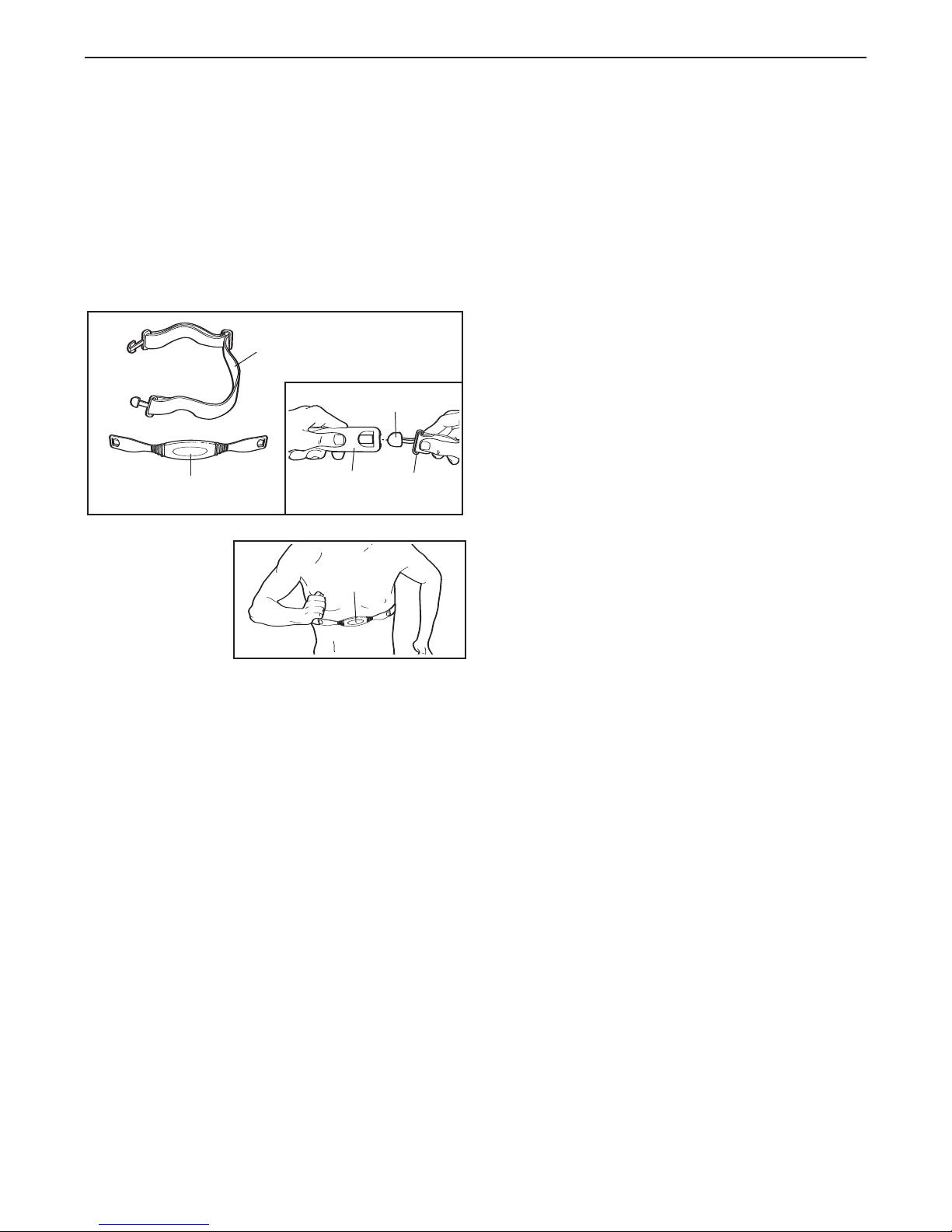

COMO USAR EL SENSOR DE PULSO PARA EL PECHO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
MANTENIMIENTO Y PROBLEMAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
GUÍAS DE EJERCICIOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
LISTA DE LAS PIEZAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
DIBUJO DE LAS PIEZAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
COMO ORDENAR PIEZAS DE REPUESTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Contraportada
2
NordicTrack es una marca registrada de ICON IP, Inc.
COLOCACIÓN DE LA CALCOMANÍA DE ADVERTENCIA
259724
La calcomanía de advertencia que aquí se
muestra ha sido colocada en el lugar que
se indica. Si falta una calcomanía o esta
es ilegible, llame al número que apare-
ce en la portada de este manual y soli-
cite una nueva calcomanía gratuita.
Pegue la calcomanía en el lugar indica-
do. Nota: puede ser que la calcomanía no
se muestre en su tamaño real.

3
1. Antes de comenzar éste o cualquier progra-
ma de ejercicios, vea a su médico. Esto es
muy importante especialmente para perso-
nas mayores de 35 años o que tengan pro-
blemas de salud preexistentes.
2. Es la responsabilidad del propietario asegu-
rarse que todos los usuarios estén informa-
dos sobre todas las precauciones.
3. Este entrenador elíptico está solamente dise-
ñada para uso dentro del hogar. No use este
entrenador elíptico en ningún lugar comer-
cial, de alquiler o institucional.
4. Guarde el entrenador elíptico en un lugar
cerrado, lejos de la humedad y el polvo.
Coloque el entrenador elíptico en una super-
ficie nivelada con un tapete debajo para pro-
teger el piso o la alfombra. Asegúrese que
haya suficiente espacio alrededor del entre-
nador elíptico para montar, desmontar y
usarlo.
5. Inspeccione y apriete correctamente todas
las piezas regularmente. Reemplace todas
las piezas deterioradas inmediatamente.
6. Mantenga a los niños menores de 12 años y
animales domésticos lejos del entrenador
elíptico a todo momento.
7. El entrenador elíptico deberá ser usado sola-
mente por personas cuyo peso sea 124 kgs o
menos.
8. Use ropa apropiada cuando haga ejercicios;
no use ropa suelta que se pueda travar en el
entrenador elíptico. Siempre use zapatos
deportivos para proteger sus pies.
9. Siempre sostenga los sensores de pulso o las
brazos cuando esté montando o desmontan-
do el entrenador elíptico.
10. Siempre mantenga su espalda en una posi-
ción recta cuando esté usando el entrenador
elíptico; no doble su espalda.
11. El sensor de pulso no es un dispositivo
médico. Varios factores pueden afectar la
exactitud de las lecturas del ritmo cardíaco.
El sensor de pulso está diseñados única-
mente como ayuda para el ejercicio, y para
determinando el ritmo cardíaco en general.
12. Cuando pare de hacer sus ejercicios, permi-
ta que los pedales se paren lentamente.
13. Si siente dolor o mareos mientras hace ejer-
cicios, pare inmediatamente y comience el
enfriamiento.
14. Use el entrenador elíptico solamente como
se describe en este manual.
ADVERTENCIA: Para reducir el riesgo de lesiones graves, lea todas las precaucio-
nes e instrucciones importantes de este manual y todas los advertencias que se observan en su
entrenador elíptico, antes de utilizarla. ICON no asume ninguna responsabilidad por lesiones perso-
nales o daños a la propiedad que ocurran por el uso de este producto o a través del mismo.
PRECAUCIONES IMPORTANTES

4
ANTES DE COMENZAR
Gracias por seleccionar el entrenador elíptico Nordic
Track®CX650. El entrenador elíptico CX 650 combina
diseños innovadores con tecnología avanzada para
dejarle disfrutar una excelente forma para hacer ejerci-
cio cardiovascular cómodamente y en la intimidad de
su hogar—y cuando no lo esté utilizándolo, el exclusi-
vo entrenador elíptico puede plegarse y quitarse de
en medio para que no estorbe.
Para su beneficio, lea este manual cuidadosamen-
te antes e usar el entrenador elíptico. Si tiene pre-
guntas después de leer este manual, por favor vea la
portada de este manual. Para ayudarnos a asistirle,
note el número de model del producto y el número de
serie antes de contactarnos. Se muestra el número
del modelo y el lugar donde se coloca el número de
serie, en la portada de este manual.
Antes de seguir leyendo, por favor familierísece con
las piezas marcadas en el dibujo de abajo.
Sensor de Pulso
Brazo
Disco del Pedal
Rueda
Pedal
Porta Botella de Agua*
Consola
Manubrio
Botón del Pasador
Ventilador
*No se incluye la botella para agua

5
MONTAJE
El montaje requiere dos personas. Coloque todas las piezas del entrenador elíptico en una área despejada y
quite los materiales de empaque. No se deshaga de los materiales de empaque hasta que el montaje se halla
completado.
El montaje requiere dos de las llaves hexagonales incluidas, un desarmador de estrella , una
llave ajustable , y un martillo de hule .
Use los dibujos de las piezas abajo para identificar las partes pequeñas que se usan en el montaje. El número
en paréntesis abajo de cada dibujo se refiere al número clave de la pieza, de la LISTA DE LAS PIEZAS casi al
final de este manual. El segundo número se refiere a la cantidad que se necesita para el montaje. Nota:
Algunas piezas pequeñas pueden haber sido armadas previamente. Si una parte no se encuentra en la
bolsa de las piezas, revise si ha sido armada previamente.
Arandela de
M8 x 23mm x 2mm
(96)–8
M8 Split
Washer (97)–16
Tornillo de Cabeza
Redonda de
M4 x 16mm (78)–25
Arandela de
M8T (95)–4
Tornillo Botón de
M8 x 14mm (84)–6
Arandela
Ondulatoria
(80)–2
Tornillo Botón de
M8 x 19mm (85)–6 Tornillo con Collar de M8 x 23mm (86)–4 Perno de Porte de M10 x 78mm (92)–2
Contratuerca de
Nylon de M10
(82)–2
Arandela Dividida
de M10 (99)–2
Tornillo Botón de M10 x 80mm (93)–2Tornillo Botón de
M8 x 45mm (90)–6
Arandela
Ondulatoria Grande
T(89)–4
Arandela de
M8 x 23mm x 1mm
(31)–4

6
2. Conecte las Cubiertas Izquierda y Derecha de
la Armadura (36, 37) alrededor de la Armadura
(1) con cuatro Tornillos de Cabeza Redonda de
M4 x 16mm (78). 78
78 36
37
1
2
1.
Vea CÓMO PLEGAR Y DESPLEGAR EL
ENTRENADOR ELÍPTICO en la página 12 y
despliéguelo.
Mientras que otra persona levanta la parte
delantera de la Armadura (1), conecte el
Estabilizador Delantero (4) a la Armadura con
dos Pernos de Porte de M10 x 78mm (92) y dos
Contratuercas de Nylon de M10 (82).
4
92
82
82
1
1
3. Con la ayuda de otra persona, incline con cui-
dado el entrenador elíptico sobre uno de sus
lados. Apriete el Pie Central (40) dentro de la
Armadura (1). Luego coloque nuevamente el
entrenador elíptico en su posición vertical.
Oriente el Estabilizador Trasero (3) como se
muestra. Mientras que otra persona levanta la
Armadura Plegable (2), conecte el Estabilizador
Trasero a la Armadura Plegable con dos
Tornillos Botón de M10 x 80mm (93) y dos
Arandelas Divididas de M10 (99).
3
99
99
40
2
93
3
1
Para facilitar el montaje, lea la informa-
ción que se encuentra en la página 5
antes de comenzar a ensamblar el entre-
nador elíptico.

7
4. Mientras que otra persona sostiene el Montante
Vertical (10) cerca de la Armadura (1), conecte
el Cableado Eléctrico Superior (65) al Cableado
Eléctrico Inferior (64).
Luego, inserte el Montante Vertical (10) a la
Armadura (1). Conecte el Montante Vertical con
cuatro Tornillos Botón de M8 x 19mm (85) y
cuatro Arandelas Divididas de M8 (97). No
ajuste los Tornillos Botón todavía.
Evite pellizcar los Cableados Eléctricos (64,
65) durante este paso.
10
1
97
97
97
97
85
85
65
64
4
Evite pellizcar los
Cableados Eléctricos
(64, 65) durante este
paso
5. Oriente las Cubiertas Izquierda y Derecha del
Montante Vertical (19, 20) como se muestra.
Luego conecte las Cubiertas del Montante
Vertical alrededor del Montante Vertical (10)
con cinco Tornillos de Cabeza Redonda de M4
x16mm (78).
5
19
20
10
78
78
78

8
6
65
24
72
71
96
85
85
80
80
10
96
6. Aplique una cantidad generosa de la grasa
incluida sobre el Eje del Brazo Superior (71).
Inserte el Eje del Brazo Superior dentro del
Montante Vertical (10). Tenga cuidado de no
dañar el Cableado Eléctrico Superior (65).
Aplique una cantidad pequeña de grasa a la
Arandela Ondulatoria (80). Deslice la Arandela
Ondulatoria hacia el extremo izquierdo del Eje
del Brazo Superior (71).
Identifique la Pata del Brazo Superior Izquierdo
(24), la cual está marcada con una etiqueta
adhesiva (
L o Left indica Izquierdo; R o Right
indica Derecho), y oriéntela como se muestra.
Deslice la Pata del Brazo Izquierdo hacia el
lado izquierdo del Eje del Brazo Superior (71).
Conecte la Pata del Brazo Izquierdo (24) al Eje
del Brazo Superior (71) con un Tornillo Botón
de M8 x 19mm (85) y una Arandela de M8 x
23mm x 2mm (96).
Repita este paso para la Pata del Brazo
Derecho (72).
Grasa
Grasa
7. Conecte el Brazo Izquierdo (22) a la Pata del
Brazo Izquierdo (24) con tres Tornillos Botón de
M8 x 14mm (84) y tres Arandelas Divididas de
M8 (97).
Conecte el Brazo Derecho (23) de la misma
manera. 22
23
24
97
97
84
7

9
8. Sostenga la Cubierta Posterior del Brazo
Izquierdo (26) y la Cubierta Delantera del Brazo
Izquierdo (27) alrededor de la Pata del Brazo
Izquierdo (24). Conecte las Cubiertas del Brazo
con cinco Tornillos de Cabeza Redonda de M4
x16mm (78).
Conecte la Cubierta Posterior del Brazo
Derecho (28) y la Cubierta Delantera del
Brazo Derecho (29) de la misma manera.
24 78
78
78
26
28
27
8
9
29
Cubierta
de las
Pilas
Pilas
11
9. La Consola (11) se puede alimentar con cuatro
baterías “D” de 1,5 V; se recomienda utilizar
baterías alcalinas. IMPORTANTE: Si el entre-
nador elíptico ha sido expuesto a temperatu-
ras frías, permita que éste llegue a tempera-
tura ambiente antes de colocar las baterías
en la Consola. Si no lo hace, las pantallas de
la consola u otros componentes eléctricos
pueden experimentar daños. Extraiga la
cubierta de las baterías e inserte las cuatro
baterías en la Consola. Asegúrese de que las
baterías queden orientadas como lo muestra el
diagrama de la derecha. Luego vuelva a colocar
la cubierta de las baterías.
La Consola (11) también se puede alimentar a
través de una fuente de alimentación regulada
de 6 voltios DC y 2 amp (no se muestra). Para
comprar una fuente de alimentación, llame
al número telefónico ubicado en la cubierta
delantera de este manual. Para evitar dañar
la consola, use solamente una fuente de ali-
mentación suministrada por el fabricante.
Inserte un extremo de la fuente de alimentación
en la entrada eléctrica del entrenador elíptico;
inserte el otro extremo en un tomacorriente ins-
talado según los códigos y ordenanzas locales.

10
11. Oriente el Brazo Eslabón (30) como se mues-
tra. Conecte el Pedal Izquierdo (34) al Brazo
Eslabón con tres Tornillos Botón de M8 x 45mm
(90), tres Arandelas Divididas de M8 (9) y tres
Arandelas de M8 x 23mm x 2mm (96).
Conecte una Cubierta del Brazo del Pedal (39)
al Brazo Eslabón (30) con un Tornillo de
Cabeza Redonda de M4 x 16mm (78).
Repita este paso para el Pedal Derecho (no
se muestra) y el otro Brazo Eslabón (no se
muestra).
11
34
96
96
97
97
90
30
78 39
10. Mientras que otra persona sostiene la Consola
(11) cerca del Montante Vertical (10), conecte el
Cableado Eléctrico de la Consola al Cableado
Eléctrico Superior (65).
Conecte la Consola (11) al Montante Vertical
(10) con cuatro Tornillos de Cabeza Redonda
de M4 x 16mm (78).
Evite pellizcar los cableados eléctricos
durante este paso.
10
78
65
Cableado
Eléctrico de la
Consola
11
Evite pellizcar los
cableados eléctri-
cos durante este
paso
10
