Nostalgia Electrics HDF510 Quick guide

All products are trademarks of Nostalgia Products LLC.
Worldwide design & utility patented or patents pending.
© 2016 Nostalgia Products LLC.
www.nostalgiaproducts.com
(rev. 07/29/16 DJ)

HDF510
Hot Dog Ferris Wheel Cart
Chariot pour chien-chaud style grande roue
Carro Para Perros Calientes De Vuelta Al Mundo
Instructions and Recipes
Instructions et Recettes
Instrucciones y Recetas

ENGLISH
2
Make everyday a party!
Visit www.nostalgiaproducts.com for more fun products.
CONTENTS
SAFETY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
IMPORTANT PRECAUTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
IMPORTANT SAFEGUARDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
INTRODUCTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
PARTS & ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
HOW TO OPERATE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
HELPFUL TIPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
CLEANING & MAINTENANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
RECIPES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
RETURNS & WARRANTY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
SAFETY
Appliance Specications:
120 Volts, 60 Hertz
800 Watts
THIS PRODUCT IS FOR USE IN 120V AC OUTLET ONLY.
Refer to www.nostalgiaproducts.com/user-manuals/ for the most updated manual.
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and
on your appliance. Always read and obey all safety messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can
cause serious injury to you and others.
All safety messages will follow the safety alert symbol.
All safety messages will tell you what the potential hazard is, tell you how to reduce the
chance of injury, and tell you what can happen if the instructions are not followed.

ENGLISH
3
IMPORTANT PRECAUTIONS
1. NEVER immerse base in water.
2. NEVER use near water.
3. NEVER use an abrasive sponge or cloth on the Canopy or Base.
4. NEVER use a scouring pad on the appliance.
5. NEVER leave appliance unattended while in use.
6. NEVER place anything other than what is being cooked on the appliance.
7. Unplug unit from outlet when not in use and during cleaning.
8. DO NOT operate this appliance with a damaged cord or
plug, nor if the appliance ever malfunctions.
9. DO NOT place Base in a dishwasher.
10. Always keep Drip Tray in place while cooking hot dogs.
11. Keep out of reach of children.
12. This appliance is NOT A TOY.
13. Unsupervised young children and cognitively challenged
individuals should never operate this appliance.
14. Young children should be supervised while in proximity of the
appliance to ensure that they do not play with it.
IMPORTANT SAFEGUARDS
Basic safety precautions should always be followed when using
electrical appliances, including the following:
1. Read all instructions before operating this appliance.
2. Avoid contact with moving parts.
3. To protect against electrical shock do not immerse cord, plug or
any part of this appliance in water or other liquids.
4. Close supervision is necessary when any appliance is used near children.
5. Unplug from outlet when not in use, before removing parts and before cleaning.
6. DO NOT operate any appliance with a damaged cord or plug, nor if
the appliance has been damaged in any manner. Return the appliance
to the nearest repair shop for examination or repair.
7. The manufacturer does not recommend the use of accessory
attachments. Use of accessory attachments may cause injuries.
8. DO NOT use outdoors.
9. Position the appliance as close to the outlet as possible
to prevent injury due to tripping over cord.
10. DO NOT place on or near a hot gas or electric burner, nor in a heated oven.
11. Extreme caution must be used when moving this appliance.

ENGLISH
4
12. DO NOT use the appliance for other than its intended use.
13. An appliance that is plugged into an outlet should not be left unattended while in operation.
14. Check unit for presence of foreign objects prior to use.
15. A short power supply cord is provided to reduce the risk resulting
from becoming entangled or tripping over a long cord.
16. Longer detachable power supply cords can be used if care is exercised in their use.
17. The marked electrical rating of an extension cord should be at
least as great as the electrical rating of the appliance.
18. This appliance has a 3-prong plug. To reduce the risk of electrical shock, this plug is
intended to t into a polarized outlet only one way. If the plug does not t, contact
a qualied electrician. Do not attempt to modify the plug in any way.
SAVE THESE INSTRUCTIONS!
INTRODUCTION
Thank you for purchasing the HOT DOG FERRIS WHEEL CART! This 54”tall vendor-style
hot dog cart cooks up to 8 regular-size or foot-long hot dogs, and includes a built-in
hot dog and bun warmer. Great for birthdays, parties, family gatherings and more!
Features include:
• Cooks up to 8 regular-size or foot-long hot dogs at a time
• Dual heating elements with LOW/HIGH temperature settings
• Carousel rotates for even heating
• Built-in hot dog and bun warmer
• Full-size 54 inches tall
• Durable enameled steel construction
• Includes sliding drip tray
• Storage compartment for supplies
• Utility shelf for hot dog preparation
• Carousel and baskets remove for easy cleaning
• Top unit removes from cart for countertop use

ENGLISH
5
PARTS & ASSEMBLY
Please ensure that you have removed all of the hardware and parts listed before
discarding packaging. In our eorts to reduce packaging, we maximize the packing
material to protect your new purchase. As a result, small parts may not be readily visible.
Hardware
#1 Screw (8mm) #2 Screw (8mm) #3 Bolt (25mm) #4 Bolt (60mm)
Qty. 4 Qty. 6 Qty. 4 Qty. 4
#5 Flat Washer #6 Flat Washer #7 Nut Cap
Qty. 2 Qty. 4 Qty. 6

ENGLISH
6

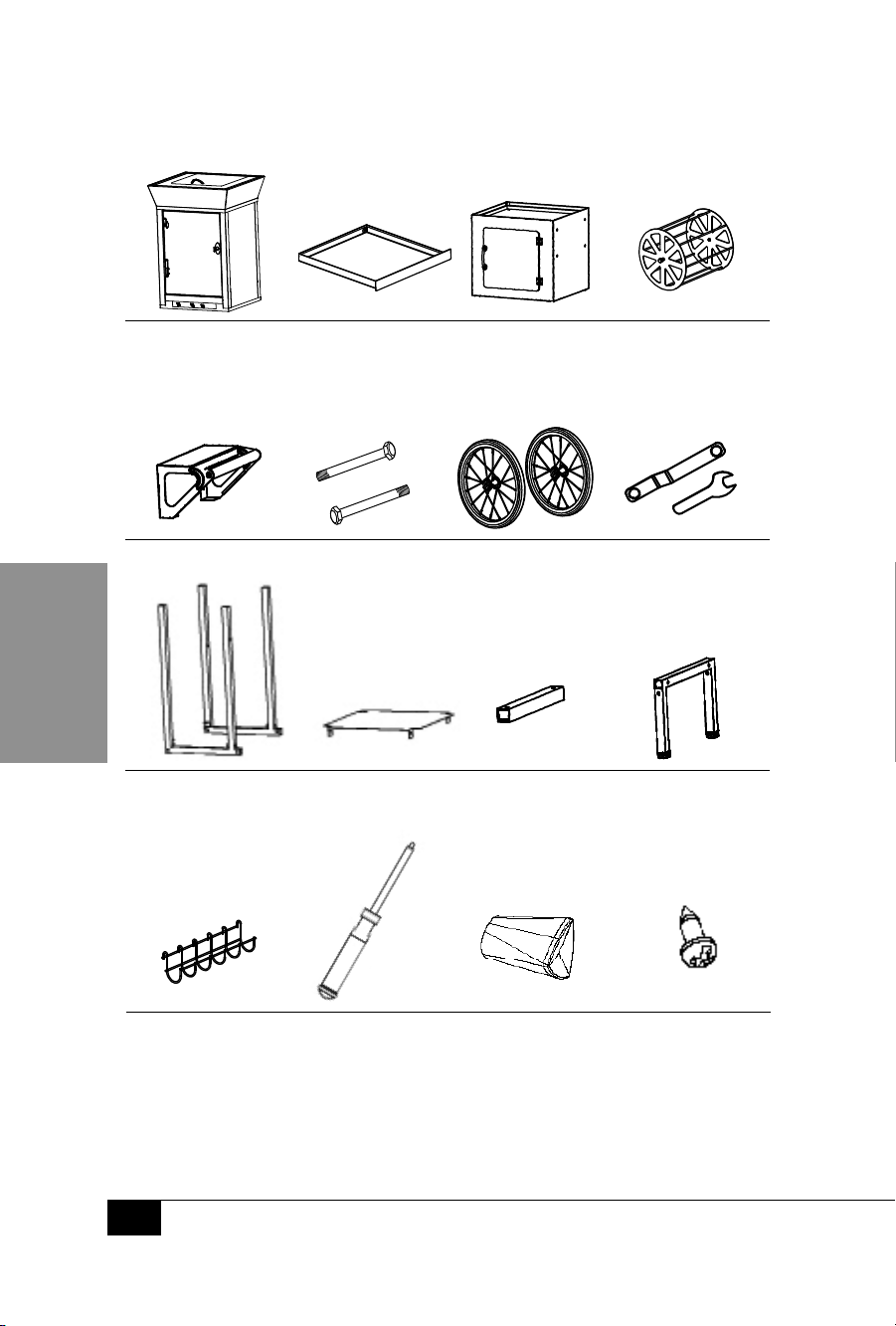

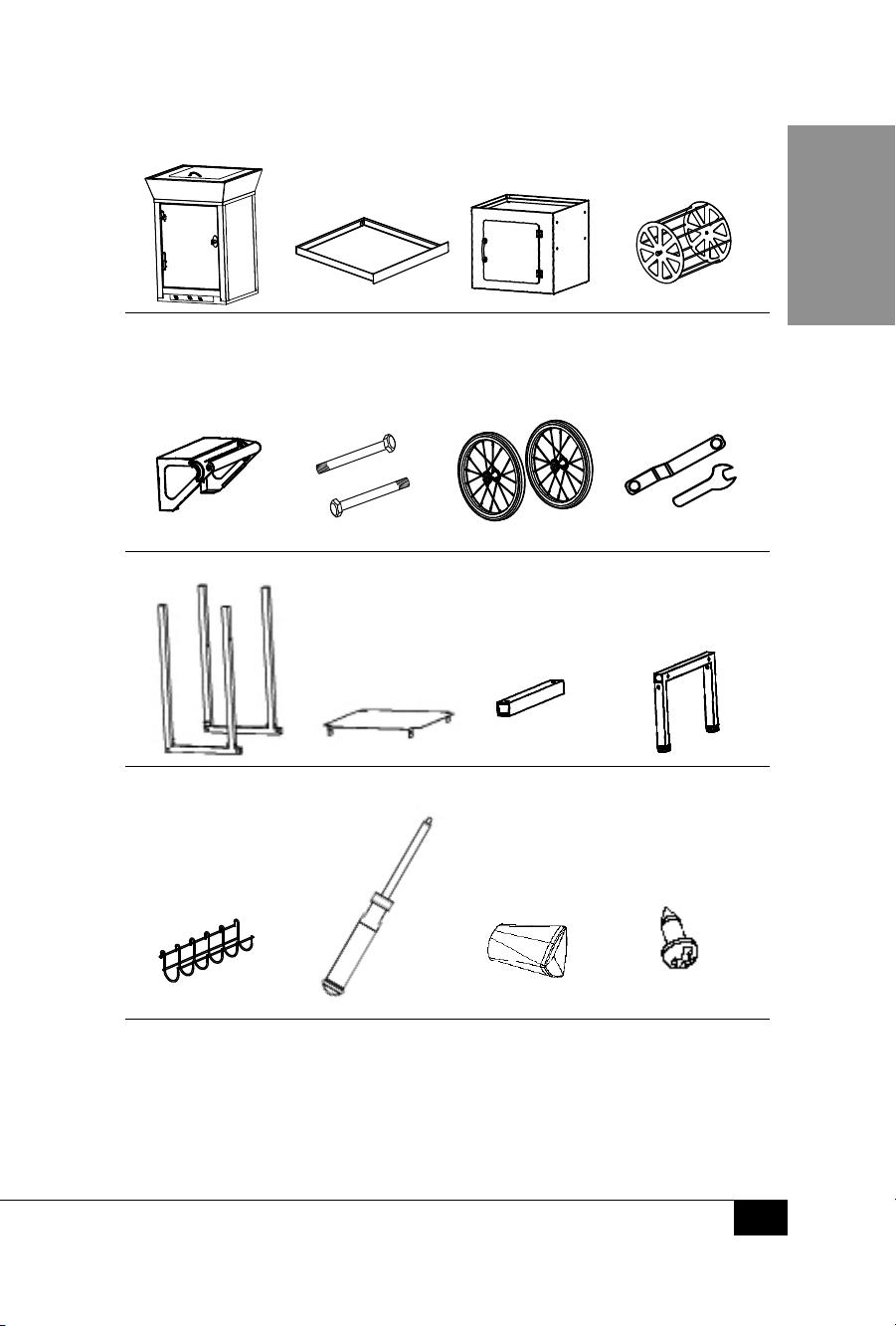

Parts
(A) Main Unit (B) Drip Tray (C) Storage
Compartment
(D) Carousel
(E) Push Handle (F) Axle Bolts (G) Wheel (H) Wrenches
(I) Base Support (J) Bottom Plate (K) Cross Bar (L) Leg Assembly
(M) Carousel Cradle (N) Screwdriver (O) Tray handle (P) Screw
(A)Main Unit (B)Tray (C)Storage
Compartment
(D)Basket holder
(E )Push Handle (F)Axle Bolts (G)Wheel (H)Wrench
(I)Base Support (J)Cross Bar (K)Leg Assembly (L)Basket
(M)Bottom plate (N)Screwdriver (O)Tray handle (P)Screw
(A)Main Unit (B)Tray (C)Storage
Compartment
(D)Basket holder
(E )Push Handle (F)Axle Bolts (G)Wheel (H)Wrench
(I)Base Support (J)Cross Bar (K)Leg Assembly (L)Basket
(M)Bottom plate (N)Screwdriver (O)Tray handle (P)Screw
(A)Main Unit (B)Tray (C)Storage
Compartment
(D)Basket holder
(E )Push Handle (F)Axle Bolts (G)Wheel (H)Wrench
(I)Base Support (J)Cross Bar (K)Leg Assembly (L)Basket
(M)Bottom plate (N)Screwdriver (O)Tray handle (P)Screw
(A)Main Unit (B)Tray (C)Storage
Compartment
(D)Basket holder
(E )Push Handle (F)Axle Bolts (G)Wheel (H)Wrench
(I)Base Support (J)Cross Bar (K)Leg Assembly (L)Basket
(M)Bottom plate (N)Screwdriver (O)Tray handle (P)Screw

ENGLISH
7

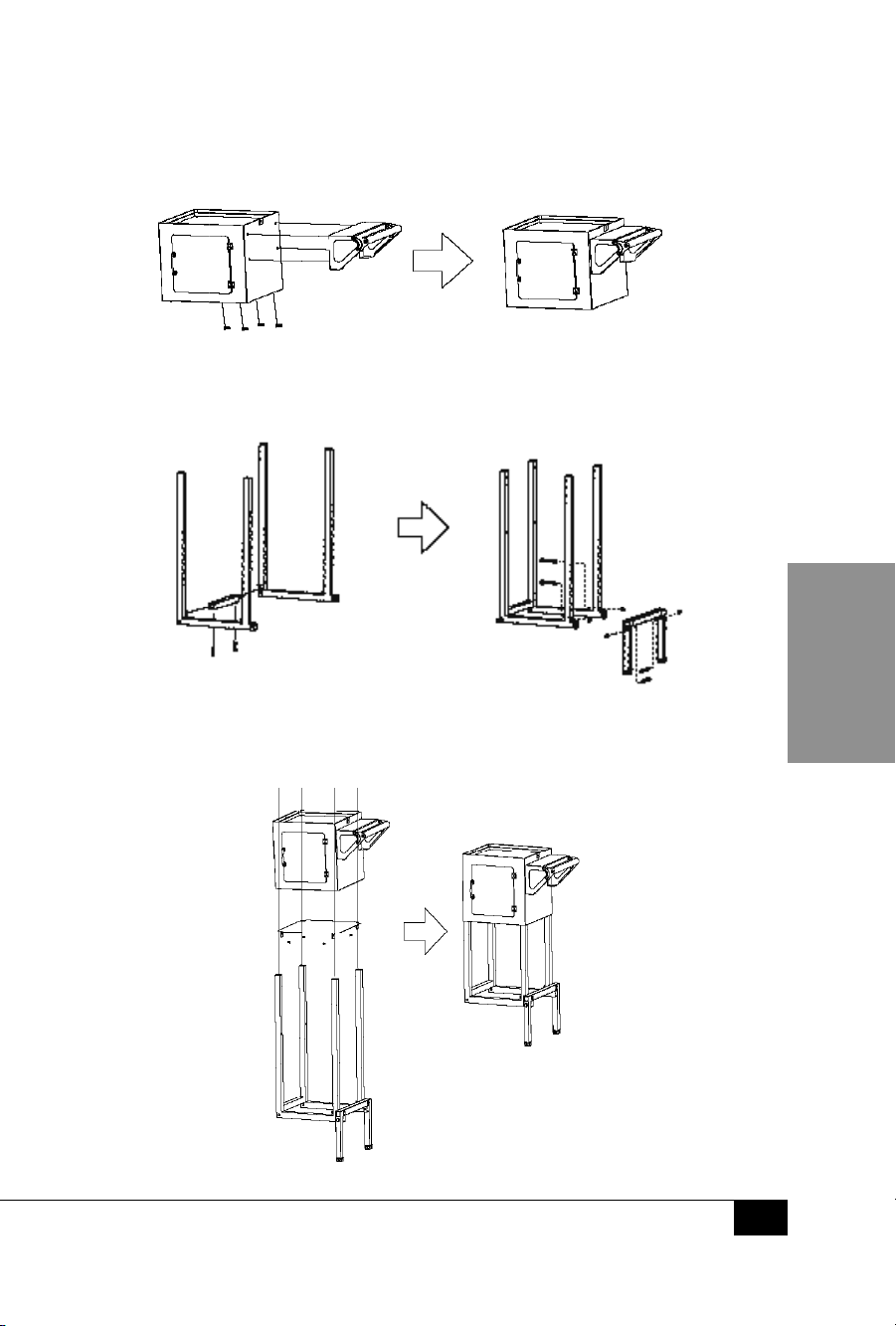

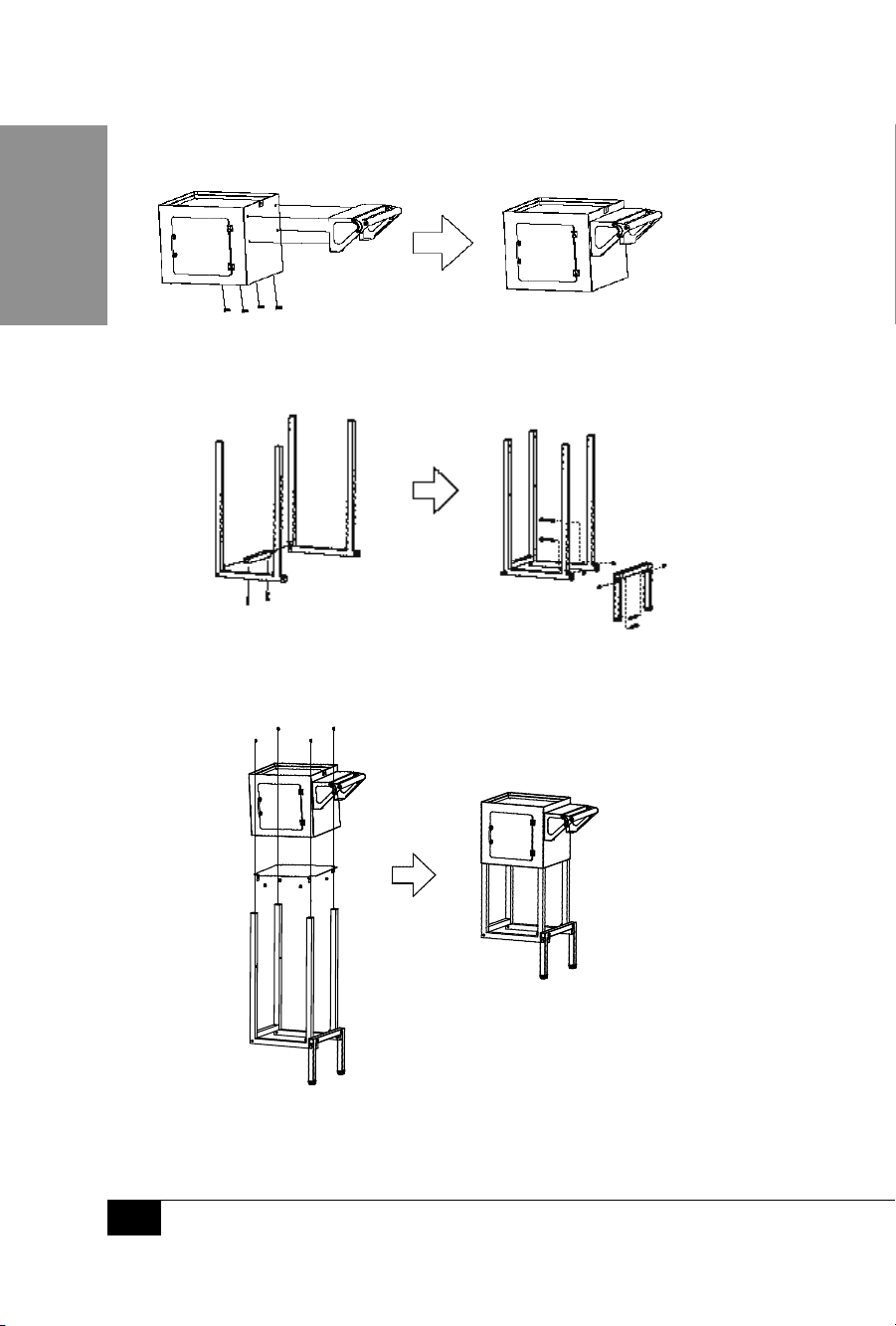

1. Attach Push Handle (E) from inside Storage Compartment (C) using supplied #1 Screws.
2. Insert Cross Bar (K) into the square inserts on the inside of Base Support
(I) and secure from below with two #2 Screws. Insert the Leg Assembly
(L) over the protruding ends of the Base Support (I) and fasten from the
inside of Base Support (I) using four #4 Bolts, and four #7 Nut Caps.
3. Secure Bottom Plate (J) to Base Support (I) using four #2 Screws.
4. Assemble Base Support (I) into the bottom of the Storage
Compartment (C) and secure with four #3 Bolts.
Assembly of Base Support
1.

ENGLISH
8

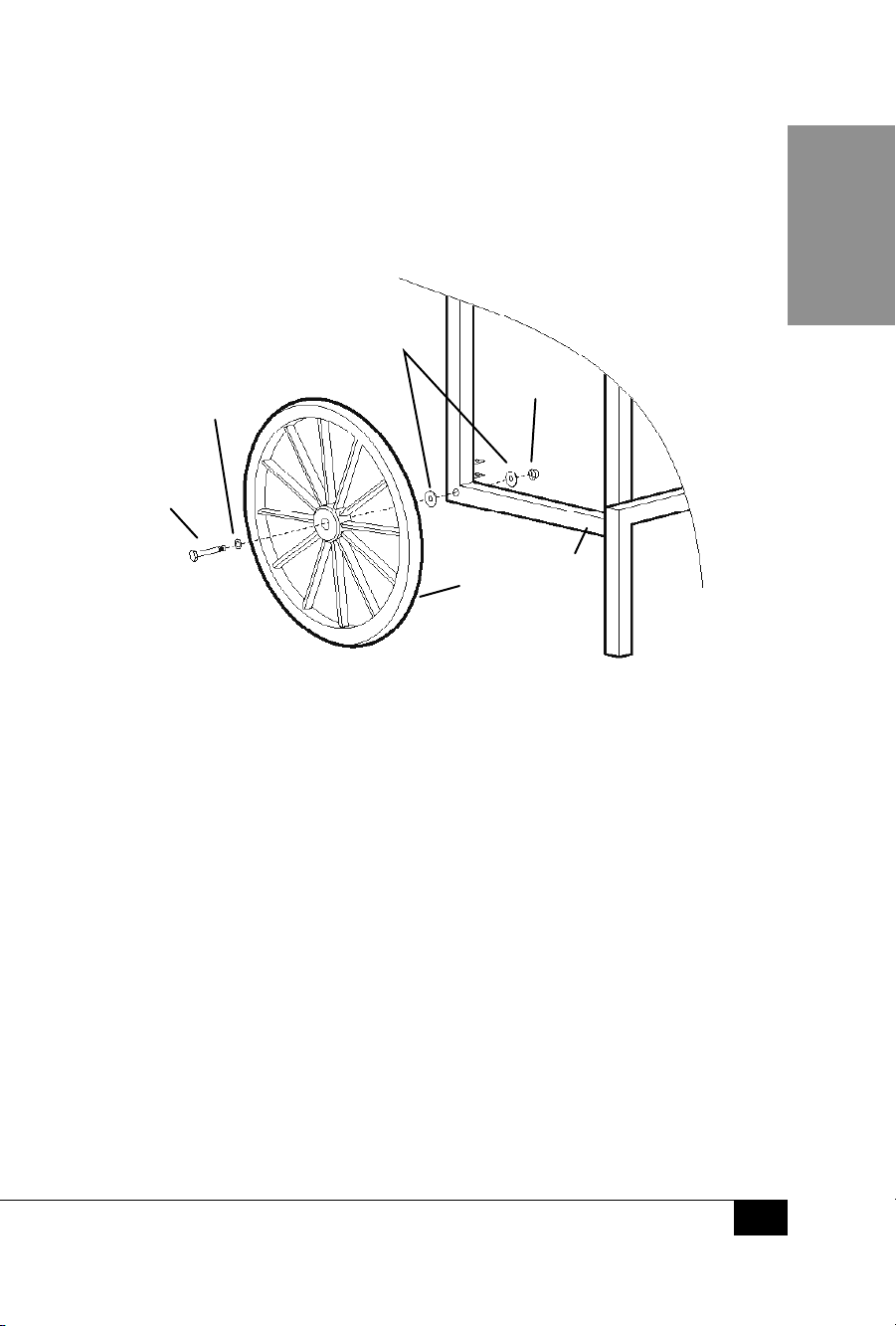

Assembly of Wheels
1. Slide one #5 Flat Washer onto Axle Bolt (F) and insert Axle Bolt (F) into Wheel (G).
2. Put on one #6 Flat Washer. Insert Axle Bolt (F) with Wheel (G) into Base Support (I).
3. Add a second #6 Flat Washer and #7 Nut Cap. Use Wrench (H) to tighten the #7 Nut Cap.
4. Repeat steps to attach second Wheel (G) onto the other side of the Base Support (I).
(#7)
Nut
Cap
(#5)
Flat
Washer
(F)
Axle
Bolt
(G)
Wheel
(I)
Base
Support
(#6)
Flat
Washers

ENGLISH
9
Assembly of Main Unit
Carefully guide the Carousel into the brackets located on the sides of the interior
of the main unit. Hang the Carousel Cradles on the crossbars of the Carousel.
Warming Compartment
Carousel Cradle (Qty. 8)
Carousel
Drip Tray
Control Switches
Control Switches
Power Light:
ON/OFF
Rotate:
ON/OFF
Heat:
LOW/OFF/HIGH
Locking Main Unit to Storage Compartment
Place the Main Unit (A) onto the Storage Compartment (B) so that the two side
holes match up. Lock by tightening the Lock Screws as shown below:
Attaching the Tray Handle
Using included screwdriver (N) attach tray handle (O) to
outside of tray with the included screw (P).

ENGLISH
10
HOW TO OPERATE
Before rst use, clean the inside of your HOT DOG FERRIS WHEEL CART by
wiping with a moist, non-abrasive sponge, towel or cloth and then wipe
with a non-abrasive dry towel. Wipe down the Carousel and Carousel Cradles
and be sure it is properly placed in the brackets before starting.
1. Find a at surface near an electrical outlet, and ensure
the cord is away from any water source.
2. Gather your hot dog making supplies: hot dogs, buns, condiments, serving tongs, etc.
3. Make sure the Carousel is properly secured in the support brackets.
4. Plug in the appliance while all Control Switches are ipped to the OFF position.
5. Turn the Power Light to the ON position.
NOTE: Power Light must be in the ON position in order
for the unit to heat or rotate the Carousel.
6. Place a hot dog in each Cradle. Toggle the Rotate switch in order to reach the Cradles in the
back of the unit.
7. If desired, place hot dog buns into the Warming Compartment.
8. To cook hot dogs, toggle the Heat switch to HIGH and the Rotate switch to ON.
9. Allow the hot dogs to cook. You will notice the color begin to darken as
the hot dogs are cooking. The time required to cook the hot dogs will vary,
depending upon the size and starting temperature of the hot dogs.
10. When ready to serve, ip the Rotate switch to OFF, then use a tongs or fork to remove hot
dogs from Carousel Cradles. Toggle the Rotate switch to rotate the Carousel and reach the
hot dogs at the back of the unit.
CAUTION: Unit will be HOT when serving. Take care to avoid touching the
Carousel and Cradles, as well as the Heating Elements located on the ceiling
and back of the unit. An oven mitt may be used to avoid burns.
11. Keep remaining hot dogs warm by ipping the Heat switch
to WARM and the Rotate switch to ON.

ENGLISH
11
HELPFUL TIPS
CAROUSEL
When cooking only a few hot dogs, be sure to evenly space the hot dogs in the Cradles. This
will ensure there is an even weight distribution and allow the Carousel to evenly rotate.
If the Carousel does not turn, make sure the Power Light switch is in the ON
position, and the electrical cord is properly plugged into the outlet.
WARMING COMPARTMENT
The Warming Compartment may also be used to keep hot dogs warm. Be sure to place a
small tray in the bottom of the compartment to avoid grease dripping into the Warming
Compartment. You may also wrap hot dogs in aluminum foil to avoid grease dripping.
OTHER FOODS
The HOT DOG FERRIS WHEEL CART will also cook a variety of other
foods. Try corn dogs, taquitos, frozen burritos, and more!
CLEANING & MAINTENANCE
1. Make sure appliance is unplugged and cool before cleaning.
2. Remove the Carousel and Cradles from the support brackets.
3. Wash the Carousel and Cradles in hot, soapy water and let sit for
several minutes to cut the grease. If necessary, use the scrubber side
of a cleaning sponge to scrub away remaining grease.
4. Use slightly damp, non-abrasive sponge, towel or cloth to wipe down the inside and outside
of Main Unit and Warming Compartment, then wipe with a non-abrasive towel to dry.
5. Carefully rinse all parts and dry.
RECIPES
Use a variety food items with your HOT DOG FERRIS WHEEL CART for an easy-to-serve meal:
• Hot dogs and wieners (beef, turkey, veggie, or chicken)
• Sausage links
• Corn dogs
• Taquitos, burritos, chimichangas

ENGLISH
12
RETURNS & WARRANTY
SHOULD YOUR UNIT NOT WORK OR IF DAMAGED WHEN YOU FIRST TAKE IT OUT OF
THE BOX, PLEASE RETURN IT TO THE PLACE OF PURCHASE IMMEDIATELY.
HOT DOG FERRIS WHEEL CART / HDF510
Should you have any questions, please contact us via email or at the customer service number listed
below between the hours of 8:00 AM and 5:00 PM, Monday through Friday, Central Standard Time.
Distributed by:
Nostalgia Products LLC
1471 Partnership Dr.
Green Bay, WI 54304-5685
Customer Service
Phone: [phone]
Web: www.nostalgiaproducts.com
Customer Service Inquiry
To submit a Customer Service inquiry, go to www.nostalgiaproducts.com and ll
out the Customer Service Inquiry form and click the Submit button.
A representative will contact you as soon as possible.
Product Warranty Terms
Nostalgia Products LLC (the“Company”) hereby warrants that for a period of one (1) year from the
date of original purchase, this product will be free of defects in material and workmanship under
normal home use, provided that the product is operated and maintained in accordance with the
operating instructions. As the sole and exclusive remedy under this warranty, the Company will
at its discretion either repair or replace the product found to be defective, or issue a refund on the
product during the warranty period. This warranty is only available to the original retail purchaser of
the product from the date of initial retail purchase, and is only valid with the original sales receipt, as
proof of purchase date is required to obtain warranty benets. All warranty claims must be brought
to the attention of the Company within the warranty period and no later than 30 days of the failure
to perform. This warranty does not cover normal wear or damage caused by shipping, mishandling,
misuse, accident, alteration, improper replacement parts, or other than ordinary household use.
You may be required to return the product (with shipping prepaid by you) for inspection and
evaluation. Return shipping costs are not refundable. The Company is not responsible for returns
damaged or lost in transit. Unless otherwise specically permitted by the operating instructions, this
warranty applies to indoor household use only. In order to obtain service under this warranty, please
contact the Company at the telephone number listed above or by lling out the Customer Service
Inquiry Form located at www.nostalgiaproducts.com. Warranty valid only in USA and Canada.
This warranty is in lieu of all other warranties, expressed or implied, including warranties of
merchantability and tness for a particular purpose, which are hereby excluded to the extent
permitted by law. In no event shall the Company be liable for any indirect, incidental, consequential,
or special damages arising out of or in connection with this product or the use thereof. Some
states, provinces or jurisdictions do not permit the exclusion or limitation of incidental or
consequential damages, so the foregoing exclusion or limitation may not apply to you.
This warranty does not apply to re-manufactured merchandise.
Please read the operating instructions carefully. Failure to comply
with the operating instructions will void this warranty.
For more information, visit us online at www.nostalgiaproducts.com.
Like us on Facebook at www.facebook.com/NostalgiaElectrics.
Follow our boards on Pinterest at www.pinterest.com/nostalgiaelctrx.
Tweet along with us on Twitter at www.twitter.com/NostalgiaElctrx.

13
FRANÇAIS
13
Faire une fête tous les jours!
Visiter le site Web www.nostalgiaproducts.com pour d’autres
produits agréables
TABLE DES MATIÈRES
SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
PRÉCAUTIONS IMPORTANTES . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
MISES EN GARDE SÉCURITAIRES IMPORTANTES . . . . . . . . . . . . . . . . 14
INTRODUCTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
PIÈCES ET ASSEMBLAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
COMMENT FAIRE FONCTIONNER . . . . . . . . . . . . . . . . . . . . . . . . . 21
CONSEILS PRATIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
NETTOYAGE ET ENTRETIEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
RECETTES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
RETOURS ET GARANTIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
SÉCURITÉ
Spécications des Appareils:
120 Volts, 60 Hz, 800 Watts
CE PRODUIT DOIT ÊTRE UTILISÉ UNIQUEMENT DANS UNE PRISE
DE COURANT DE 120 V CA.
Reportez-vous à www.nostalgiaproducts.com/user-manuals/
pour la version la plus récente.
Votre sécurité tout comme celle des autres est primordiale.
Ce manuel renferme plusieurs avis importants sur la sécurité lors de l’utilisation
de votre appareil. Lire le manuel et conformez-vous aux avis contre-indiqués.
Ceci représente le symbole d'avertissement pour votre sécurité.
Ce symbole vous alerte des dangers potentiels, pouvant
vous être fatals à vous ou envers d'autres utilisateurs.
Ce symbole d'alerte à la sécurité suivra tous les avis relatifs à la sécurité.
Tous les avis sécuritaires indiqueront le danger potentiel exact, la façon
dont vous pouvez réduire vos chances de blessure et vous indiquerons les
conséquences potentielles si vous ne suivez pas ces instructions à la lettre.

14
FRANÇAIS
14
PRÉCAUTIONS IMPORTANTES
1. NE JAMAIS immerger dans l'eau.
2. NE JAMAIS utiliser près d'une source d'eau.
3. NE JAMAIS utiliser d'éponge ou de chion abrasif.
4. NE JAMAIS utiliser de tampon à récurer sur l'appareil.
5. NE JAMAIS laisser l'appareil sans surveillance lorsqu'elle est utilisée.
6. NE JAMAIS retirer la Marmite de ses supports ou l'enfoncer de force parce que ceci
pourrait désaligner l'engrenage, et l'appareil ne fonctionnera pas correctement.
7. Débrancher l'appareil de la prise murale lorsqu'il n'est
pas utilisé ou au moment du nettoyage.
8. NE PAS faire fonctionner cet appareil lorsque la prise ou le cordon est
endommagé(e) ou lorsqu'il ne fonctionne pas correctement.
9. NE PAS nettoyer quelque pièce de cet appareil au lave-vaisselle.
10. Garder hors de la portée des enfants.
11. Cet appareil n'est PAS UN JOUET.
12. Les enfants laissés sans surveillance et les personnes ayant une
décience cognitive ne devraient pas utiliser cet appareil.
13. Les jeunes enfants qui sont à proximité de l'appareil ne devraient pas être
laissés sans surveillance pour ne pas qu'ils jouent avec celui-ci.
MISES EN GARDE SÉCURITAIRES IMPORTANTES
Les mesures de précaution de base devraient toujours être suivies au moment
de l'utilisation d'un appareil électrique, y compris les éléments suivants :
1. Lire toutes les consignes avant de faire fonctionner l'appareil;
2. Garder la porte de l'Appareil principale fermée au moment de son fonctionnement.
Ne pas toucher à la Marmite en fonctionnement; elle devient très CHAUDE;
3. Pour se protéger des chocs électriques, ne pas immerger le cordon, la prise
ou quelque pièce de cet appareil dans l'eau ou autres liquides;
4. La surveillance étroite des enfants est nécessaire lorsque quelque
appareil électrique est utilisé à proximité d'eux;
5. Débrancher de la prise murale lorsqu'il n'est pas utilisé,
avant de retirer des pièces ou de le nettoyer;
6. NE PAS faire fonctionner l'appareil lorsque le cordon ou la prise est endommagé(e)
ou que l'appareil a été endommagé de quelque façon. Retourner l'appareil
à l'atelier de réparations le plus près pour qu'il soit évalué ou réparé;
7. Le fabricant ne recommande pas l'utilisation d'accessoires.
L'utilisation d'accessoires pourrait provoquer des blessures;
8. NE PAS utiliser à l'extérieur;
9. Placer l'appareil le plus près possible d'une prise de courant pour
éviter de se blesser en trébuchant sur le cordon électrique;

15
FRANÇAIS
15
10. Une attention toute particulière doit être accordée au moment de déplacer l'appareil;
11. NE PAS utiliser l'appareil à une autre n que celle pour laquelle il est prévu;
12. Un appareil électrique branché dans une prise de courant
ne devrait jamais être lassé sans surveillance.
13. Vérier qu'il n'y a pas de corps étranger dans la unite avant son utilisation;
14. Un cordon d'alimentation court est prévu pour diminuer le risque
d'emmêlement ou de trébuchement avec un long cordon.
15. Des rallonges électriques peuvent être utilisées si vous être
prudents lorsque vous en faites l'utilisation.
16. Les caractéristiques électriques d'une rallonge devraient être
semblables ou meilleures que celles attribuées à l'appareil.
17. Cet appareil a une che à trois broches. Pour réduire le risque de choc électrique, cette che
est destinée à s'intégrer dans une prise polarisée d'une seule façon. Si la che ne rentre
pas, contactez un électricien qualié. Ne pas tenter de modier la che de quelque façon.
CONSERVEZ CES INSTRUCTIONS!

16
FRANÇAIS
16
INTRODUCTION
Merci d'avoir acheté le CHARIOT pour chien-chaud style GRANDE ROUE ! Ce chariot
style-approvisionnement de 54 po de haut, cuit jusqu'à 8 chiens-chauds de taille
régulière ou de un pied de long et inclut un réchaud à chien-chaud et de petit pain
intégré. Génial pour des anniversaires, fêtes, rassemblements familial et plus !
Les caractéristiques incluent :
• Peut cuire jusqu'à 8 chiens-chauds de taille régulière ou de un pied de long à la fois
• Éléments chauants doubles avec réglages de température ÉLEVÉE / BASSE
• Le carrousel tourne pour un chauage uniforme
• Réchaud à chiens-chauds et petits pains intégré
• Pleine grandeur 54 pouces de hauteur
• Construction durable en acier émaillé
• Comprend plateau d'égouttement coulissant
• Compartiment d'entreposage pour les approvisionnements
• Étagère de service pour la préparation de chiens-chauds
• Le carrousel et les paniers s'enlèvent pour faciliter le nettoyage
• L'unité supérieure s'enlève du chariot pour utilisation sur le comptoir
PIÈCES ET ASSEMBLAGE
Veuillez vous assurer que vous avez retiré tout le matériel et les pièces
énumérées avant de jeter l'emballage. Dans nos eorts pour réduire
l'emballage, nous le maximisons pour protéger votre nouvel achat. En
conséquence, les petites pièces pourraient ne pas être facilement visibles.
Quincaillerie
No 1 Vis (8mm)
Qté 4
No 2 Vis (8mm)
Qté 6
No 3 Boulon (25mm)
Qté 4
No 4 Boulon (60mm)
Qté 4
No 5 Rondelle plate
Qté 2
No 6 Rondelle plate
Qté 4
No 7 Chapeau d'écrou
Qté 6

17
FRANÇAIS
17
Pièces
(A) Unité Principale
les Grains
(B) Plateau
d'égouttement
(C) Compartiment (D) Carrousel
(E) Poignée de Poussé (F) Tige de l'essieu (G) Roue (H) Clé
(I) Base (J) Plaque inférieure (K) Barre transversale (L) Élément Inférieur
(M) Berceau du
Carrousel
(N) Tournevis (O) Poignée du tiroir (P) Vis
(A)Main Unit (B)Tray (C)Storage
Compartment
(D)Basket holder
(E )Push Handle (F)Axle Bolts (G)Wheel (H)Wrench
(I)Base Support (J)Cross Bar (K)Leg Assembly (L)Basket
(M)Bottom plate (N)Screwdriver (O)Tray handle (P)Screw
(A)Main Unit (B)Tray (C)Storage
Compartment
(D)Basket holder
(E )Push Handle (F)Axle Bolts (G)Wheel (H)Wrench
(I)Base Support (J)Cross Bar (K)Leg Assembly (L)Basket
(M)Bottom plate (N)Screwdriver (O)Tray handle (P)Screw
(A)Main Unit (B)Tray (C)Storage
Compartment
(D)Basket holder
(E )Push Handle (F)Axle Bolts (G)Wheel (H)Wrench
(I)Base Support (J)Cross Bar (K)Leg Assembly (L)Basket
(M)Bottom plate (N)Screwdriver (O)Tray handle (P)Screw
(A)Main Unit (B)Tray (C)Storage
Compartment
(D)Basket holder
(E )Push Handle (F)Axle Bolts (G)Wheel (H)Wrench
(I)Base Support (J)Cross Bar (K)Leg Assembly (L)Basket
(M)Bottom plate (N)Screwdriver (O)Tray handle (P)Screw

18
FRANÇAIS
18
Assemblage de la base
1. Fixer la Poignée-poussoir (E) à partir de l'intérieur du Compartiment
de rangement (C) à l'aide des Vis no 1 prévues.
2. Insérer la Barre transversale (K) dans les fentes carrées situées à l'intérieur de la Base
(I), puis xer solidement en dessous à l'aide des Vis no 2. Insérer l'Ensemble pieds
(L) sur les extrémités saillantes de la Base (I), puis xer à partir de l'intérieur de la
Base (I), à l'aide des quatre Boulons no 4 et des quatre Chapeaux d'écrou no 7.
3. Fixer solidement la Plaque inférieure (J) à la Base (I) en utilisant quatre Vis no 2.
4. Assembler la Base (I) au fond du Compartiment de rangement (C),
puis xer solidement à l'aide des quatre Boulons no 3.
