novalux 18002.99 User manual

ISTRUZIONI DI MONTAGGIO
KIT EMERGENZA CC 10-19
IP20
Ta
35°C
85
via Marzabotto, 2 - 40050 Funo di Argelato - Bologna - Italy
In caso di manutenzione togliere tensione.
Always switch-off the power supply before carrying out any maintenance.
Si consiglia di effettuare l'installazione a cura di personale qualificato.
The installation should be done by qualified personnel.
ITALIAN LIGHTING STYLE SINCE 1948
BATTERIA
7,2V - 1,6 Ah NiCd
L T
L 1 -
+
-
+
-
+
-
+
N
L
INPUT
CHARGE
N E
L E
N
L
INVERTER
I/O
N
L
10-11 mm
INPUT : 220 / 240 V - 50 - 60 Hz
12
1,5 mm
2
LED
OUT
POWER IN
2A-90V max
DRIVER
MAX 2A - 90V
*
*
L'INVERTER E' INSTALLABILE SU
SUPERFICI NORMALMENTE INFIAMMABILI
MM
VERIFICARE LA POSIZIONE
DEI DIP SWITCH DEVE ESSERE
COME INDICATO
OFF - OFF
I/O : INTERRUTTORE PER FUNZIONAMENTO
ORDINARIO ACCESO / SPENTO
ON
2 1
SET MODE

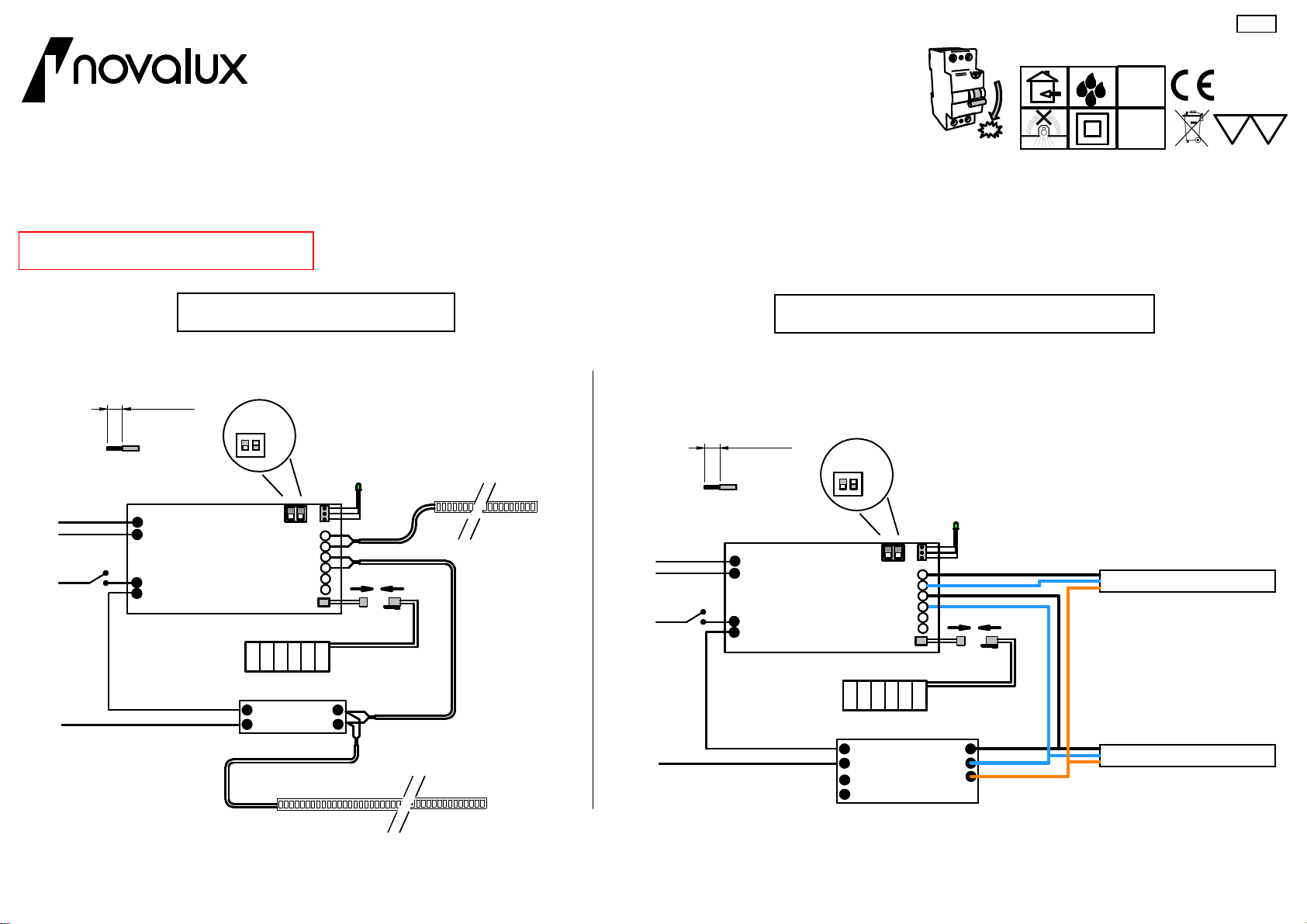

PER IL COLLEGAMENTO ELETTRICO RISPETTARE LA SEQUENZA:
APPARECCHIO A LED, BATTERIA E TENSIONE DI ALIMENTAZIONE
INSTALLAZIONE PER DRIVER
IN CORRENTE COSTANTE

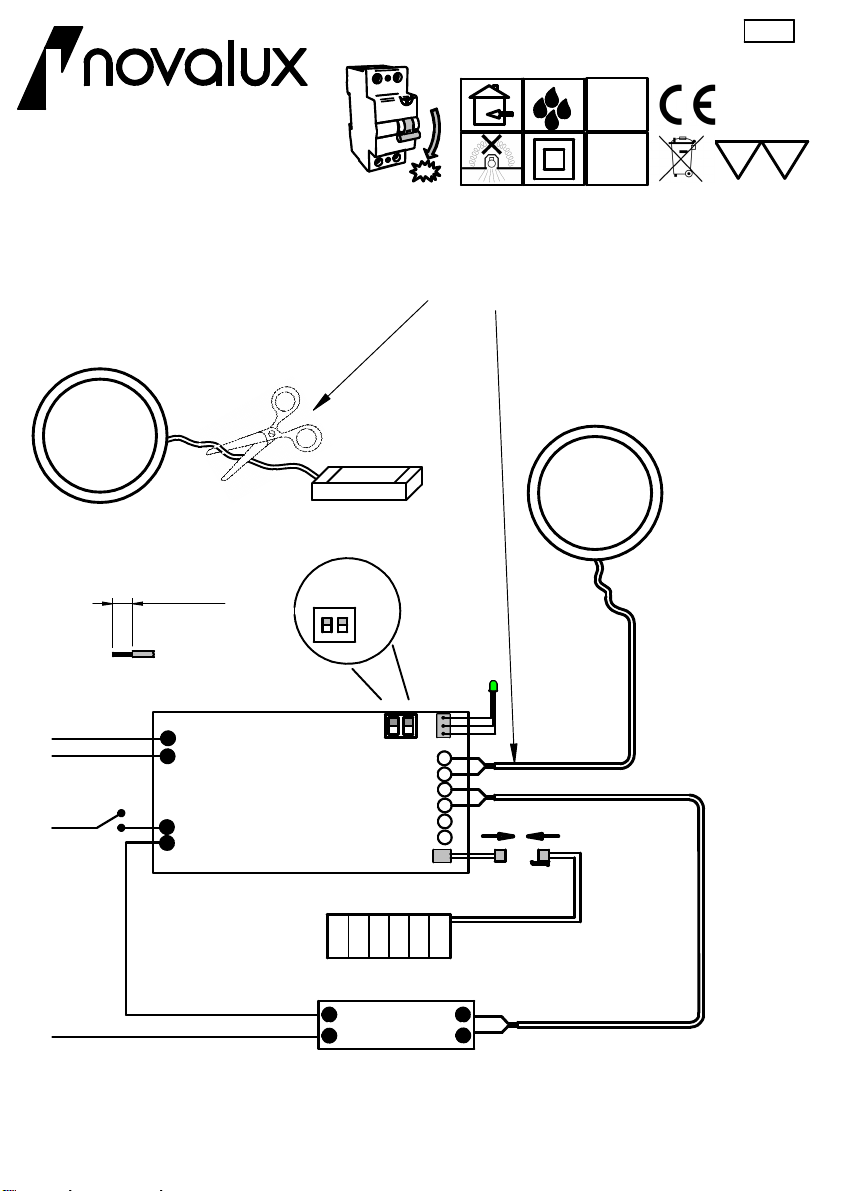

SEZIONARE LA CONNESSIONE
TRA DRIVER E APPARECCHIO,
SGUAINARE I CAVI E RISPETTARE
LA POLARITA' ALLA CONNESSIONE
NEI MORSETTI DELL'INVERTER
OFF
L N : ALIMENTAZIONE ORDINARIA
LE NE : ALIMENTAZIONE EMERGENZA
AVVERTENZE - La batteria, ad installazione ultimata, deve essere ricaricata per almeno 30 ore affinchè il sistema sia in grado di funzionare con l’autonomia dichiarata. - Effettuare periodicamente (ogni tre mesi) almeno un ciclo di scarica e ricarica della batteria per ottenere la massima efficienza del sistema. - Sostituire le batterie ogni 4 anni o dopo circa 500 cicli di scarica e ricarica. - Conservare il presente foglio di istruzioni per ogni ulteriore consultazione.
OFF

via Marzabotto, 2 - 40050 Funo di Argelato - Bologna - Italy
ITALIAN LIGHTING STYLE SINCE 1948
INPUT : 220 / 240 V - 50 - 60 Hz
*
VERIFICARE LA POSIZIONE
DEI DIP SWITCH DEVE ESSERE
COME INDICATO
1: ON - 2: OFF
PER IL COLLEGAMENTO ELETTRICO RISPETTARE LA SEQUENZA:
APPARECCHIO A LED, BATTERIA E TENSIONE DI ALIMENTAZIONE
INSTALLAZIONE PER DRIVER
IN TENSIONE COSTANTE
L N : ALIMENTAZIONE ORDINARIA
LE NE : ALIMENTAZIONE EMERGENZA
AVVERTENZE
- La batteria, ad installazione ultimata, deve essere ricaricata per almeno 30 ore affinchè il sistema sia in grado di funzionare con l’autonomia dichiarata.
- Effettuare periodicamente (ogni tre mesi) almeno un ciclo di scarica e ricarica della batteria per ottenere la massima efficienza del sistema.
- Sostituire le batterie ogni 4 anni o dopo circa 500 cicli di scarica e ricarica.
- Conservare il presente foglio di istruzioni per ogni ulteriore consultazione.
OFF
SET MODE
2 1
ON
*
DRIVER
24 V DC
POWER IN
2A-90V max
LED
OUT
21
L
N
I/O
INVERTER
L
L E
N E
INPUT
CHARGE
L
N
+
-
+
-
+
-
+
-
L 1
L T
BATTERIA
7,2V - 1,6 Ah NiCd
MAX 30 W
DIP SWITCH
SET MODE
1: ON
2: OFF
10-11 mm
1,5 mm
2
N
ISTRUZIONI DI MONTAGGIO
KIT EMERGENZA 24 V 10-19
IP20
Ta
35°C
85
In caso di manutenzione togliere tensione.
Always switch-off the power supply before carrying out any maintenance.
Si consiglia di effettuare l'installazione a cura di personale qualificato.
The installation should be done by qualified personnel.
L'INVERTER E' INSTALLABILE SU
SUPERFICI NORMALMENTE INFIAMMABILI
MM
I/O : INTERRUTTORE PER FUNZIONAMENTO
ORDINARIO ACCESO / SPENTO
OFF
L N : ALIMENTAZIONE ORDINARIA
LE NE : ALIMENTAZIONE EMERGENZA
OFF
SET MODE
2 1
ON
*
DRIVER
TUNABLE WHITE
24 V DC
POWER IN
2A-90V max
LED
OUT
21
L
N
I/O
INVERTER
L
L E
N E
INPUT
CHARGE
L
N
24V+
COLD-
+
-
+
-
+
-
L 1
L T
BATTERIA
7,2V - 1,6 Ah NiCd
DIP SWITCH
SET MODE
1: ON
2: OFF
10-11 mm
1,5 mm
2
N
DA
DA
WARM-
MAX 30 W
STRIPLED WHITE STRIPLED TUNABLE WHITE

INSTRUCTION SHEET
EMERGENCY KIT CC 10-19
IP20
Ta
35°C
85
via Marzabotto, 2 - 40050 Funo di Argelato - Bologna - Italy
In caso di manutenzione togliere tensione.
Always switch-off the power supply before carrying out any maintenance.
Si consiglia di effettuare l'installazione a cura di personale qualificato.
The installation should be done by qualified personnel.
ITALIAN LIGHTING STYLE SINCE 1948
BATTERIA
7,2V - 1,6 Ah NiCd
L T
L 1 -
+
-
+
-
+
-
+
N
L
INPUT
CHARGE
N E
L E
L
INVERTER
I/O
N
L
10-11 mm
INPUT : 220 / 240 V - 50 - 60 Hz
12
1,5 mm
2
LED
OUT
POWER IN
2A-90V max
DRIVER
MAX 2A - 90V
*
*
MM
DIP SWITCH MUST BE:
OFF - OFF
I/O : INTERRUPTOR ON / OFF
ON
2 1
SET MODE

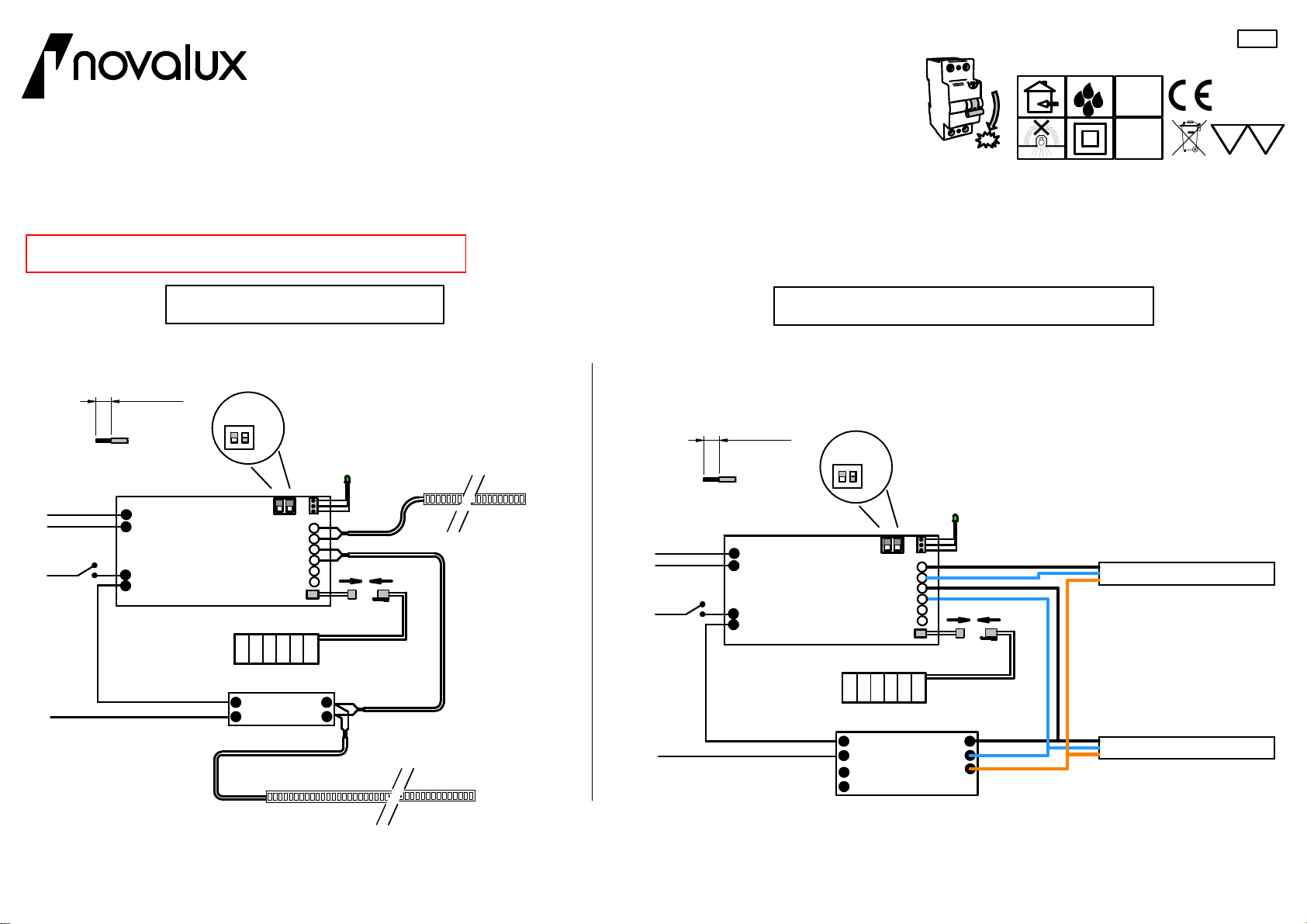

CONNECT IN THIS ORDER:
FIXTURE, BATTERY AND MAINS VOLTAGE
INSTALLATION FOR DRIVER
IN CONSTANT CURRENT
VERIFY POLARITY
OFF
L N : MAINS VOLTAGE
LE NE : EMERGENCY LINE
N
SUITABLE FOR MOUNTING ON NORMALLY
FLAMMABLE SURFACES
WARNINGS: - Battery must be charged at least 30 h in order to reach the declared autonomy - To mantain the maximum system efficiency perform a battery discharge cycle every three months - Battery replacement every 4 years or after 500 battery discharge cycle - Keep this instruction sheet for further reference
OFF

IP20
Ta
35°C
85
via Marzabotto, 2 - 40050 Funo di Argelato - Bologna - Italy
In caso di manutenzione togliere tensione.
Always switch-off the power supply before carrying out any maintenance.
Si consiglia di effettuare l'installazione a cura di personale qualificato.
The installation should be done by qualified personnel.
ITALIAN LIGHTING STYLE SINCE 1948
MM
OFF
INSTRUCTION SHEET
EMERGENCY KIT 24V 10-19
INPUT : 220 / 240 V - 50 - 60 Hz
*
DIP SWITCH MUST BE:
1:
ON - 2: OFF
I/O : INTERRUPTOR ON / OFF
CONNECT IN THIS ORDER:
FIXTURE, BATTERY AND MAINS VOLTAGE
INSTALLATION FOR DRIVER
IN CONSTANT VOLTAGE SUITABLE FOR MOUNTING ON NORMALLY
FLAMMABLE SURFACES
WARNINGS:
- Battery must be charged at least 30 h in order to reach the declared autonomy
- To mantain the maximum system efficiency perform a battery discharge cycle every three months
- Battery replacement every 4 years or after 500 battery discharge cycle
- Keep this instruction sheet for further reference
L N : ALIMENTAZIONE ORDINARIA
LE NE : ALIMENTAZIONE EMERGENZA
OFF
SET MODE
2 1
ON
*
DRIVER
24 V DC
POWER IN
2A-90V max
LED
OUT
21
L
N
I/O
INVERTER
L
L E
N E
INPUT
CHARGE
L
N
+
-
+
-
+
-
+
-
L 1
L T
BATTERIA
7,2V - 1,6 Ah NiCd
MAX 30 W
DIP SWITCH
SET MODE
1: ON
2: OFF
10-11 mm
1,5 mm
2
N
L N : ALIMENTAZIONE ORDINARIA
LE NE : ALIMENTAZIONE EMERGENZA
OFF
SET MODE
2 1
ON
*
DRIVER
TUNABLE WHITE
24 V DC
POWER IN
2A-90V max
LED
OUT
21
L
N
I/O
INVERTER
L
L E
N E
INPUT
CHARGE
L
N
24V+
COLD-
+
-
+
-
+
-
L 1
L T
BATTERIA
7,2V - 1,6 Ah NiCd
DIP SWITCH
SET MODE
1: ON
2: OFF
10-11 mm
1,5 mm
2
N
DA
DA
WARM-
MAX 30 W
STRIPLED WHITE STRIPLED TUNABLE WHITE
