Novatel MERLIN X720 User manual

High speed Internet
access anywhere,
anytime.
Acceso de alta
velocidad del Internet
dondequiera, en
cualquier momento.
Accès à grande
vitesse d'Internet
n'importe où,
n'importe quand.
Quick Start Guide
Mobile Broadband Modems
Guide rapide de début
Modems à bande large mobiles
www.novatelwireless.comP/N: 90025017
En
Guía rápida del comienzo
Módems de banda ancha móviles
Sp
Fr
P/N: 90025017
Rev.1 04.03.07 - Jimmy Long-CVR; Leah Brill-text - Initial Release
APPROVED- M. Backe
Rev.2 04.17.07 - Anette Farrell (CVR); Leah Brill (Pages) - Second Release
APPROVED - M. Backe
1. Magenta does not print
2. Material: 80# Dull COVER; 70# Dull Text
3. Staple binding
4. SIZE:
Folds to 126.6 mm X 133.3 mm
5. COLORS: CMYK & PMS 2767
6. FONTS: Helvetica Neue, Helvetica Bold,
Helvetica neue Light; Myriad ;
Outlines available
7. LINKS: Embedded
8. FILES:
********************
COVER= AI CS and EPS
PAGES = Quark XPress 4.0
Rev 2 Quick Start Guide, Generic 720 NVTL
Ovation™
MCD3000
Merlin™
PC720
Merlin™
X720

Broadband without wires
Introducing three new ways to connect wirelessly using the
latest EVDO Rev A technology on the market with backwards
compatibility with EVDO Rev 0 and 1xRTT networks:
• MerlinTM X720 (laptops with an ExpressCard slot)
• MerlinTM PC720 (laptops with a PCMCIA slot)
• OvationTM MCD3000 (laptops or desktops with a USB port)
Getting started couldn’t be easier. In four simple steps you’ll be
downloading from the Internet at data speeds of up to 3.1
Mbps* — indoors, outdoors, or on the move. For more details,
refer to the User Guide located on the installation CD.
* Network/Operator dependent.
©2007. Novatel Wireless, Inc. All rights reserved.

1
System Requirements
• Windows®2000, XP (Home or Professional);
Vista, Mac® OS X 10.4.8 or higher*, Linux® 2.6.16
• Hard Drive Space: 14 MB
• RAM: 32 MB
• Microsoft Internet Explorer 5.5 or higher
• CD ROM drive
One of the following, depending on your Novatel Wireless
Mobile Broadband device:
•MMeerrlliinnTTMMXX772200::ExpressCard slot
•MMeerrlliinnTTMMPPCC772200::PCMCIA Type II slot
•OOvvaattiioonnTTMMMMCCDD33000000::1 USB port (some systems may
require 2 USB ports for optimum performance)
* MobiLink works on the Windows platforms listed above. This wireless communication software is
included on the installation CD. Support for Mac OS is provided through drivers. For more
information, see http://www.novatelwireless.com
Instructions are provided in English, French, and Spanish. This
Quick Start Guide shows you how to install the:
• MerlinTM X720
• MerlinTM PC720
• OvationTM MCD3000

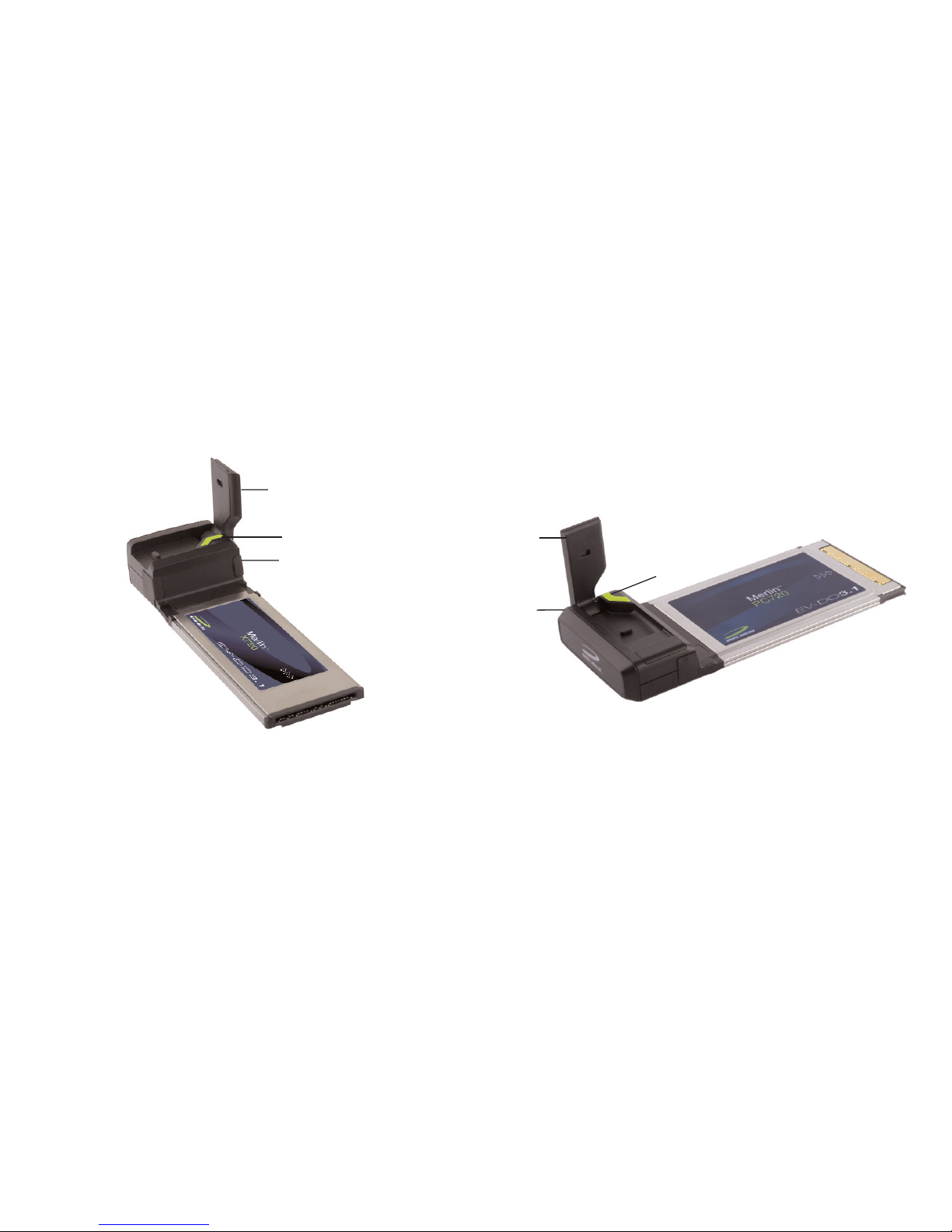

MerlinTM PC720
PC Card
1AAnntteennnnaa
Lift the antenna to the upright position for the best reception.
2LLEEDD
View to determine the current connection status.
3EExxtteerrnnaallAAnntteennnnaaCCoonnnneeccttoorr
Connect an external antenna to improve reception. This optional
accessory is not included with your PC720.
3
1
3
2
2
MerlinTM X720
ExpressCard
1AAnntteennnnaa
Lift the antenna to the upright position for the best reception.
2LLEEDD
View to determine the current connection status.
3EExxtteerrnnaallAAnntteennnnaaCCoonnnneeccttoorr
Connect an external antenna to improve reception. This optional
accessory is not included with your X720.
1
3
2

5
Safety Guidelines
• Avoid storing your device in extreme temperatures.
• Store your device in a dry and clean environment.
• Avoid spilling any liquid or immersing your device in
water.
• Do not place any labels on the antenna as this could
alter the sensitivity of the antenna.
• Do not place any labels on your device as this could
interfere with the operation of your device when inserted.
• Do not force the device into the PCMCIA slot, ExpressCard
slot, or USB port.
• Do not apply force to the top or bottom of your
device.
• Remove your device from your computer before
transporting.

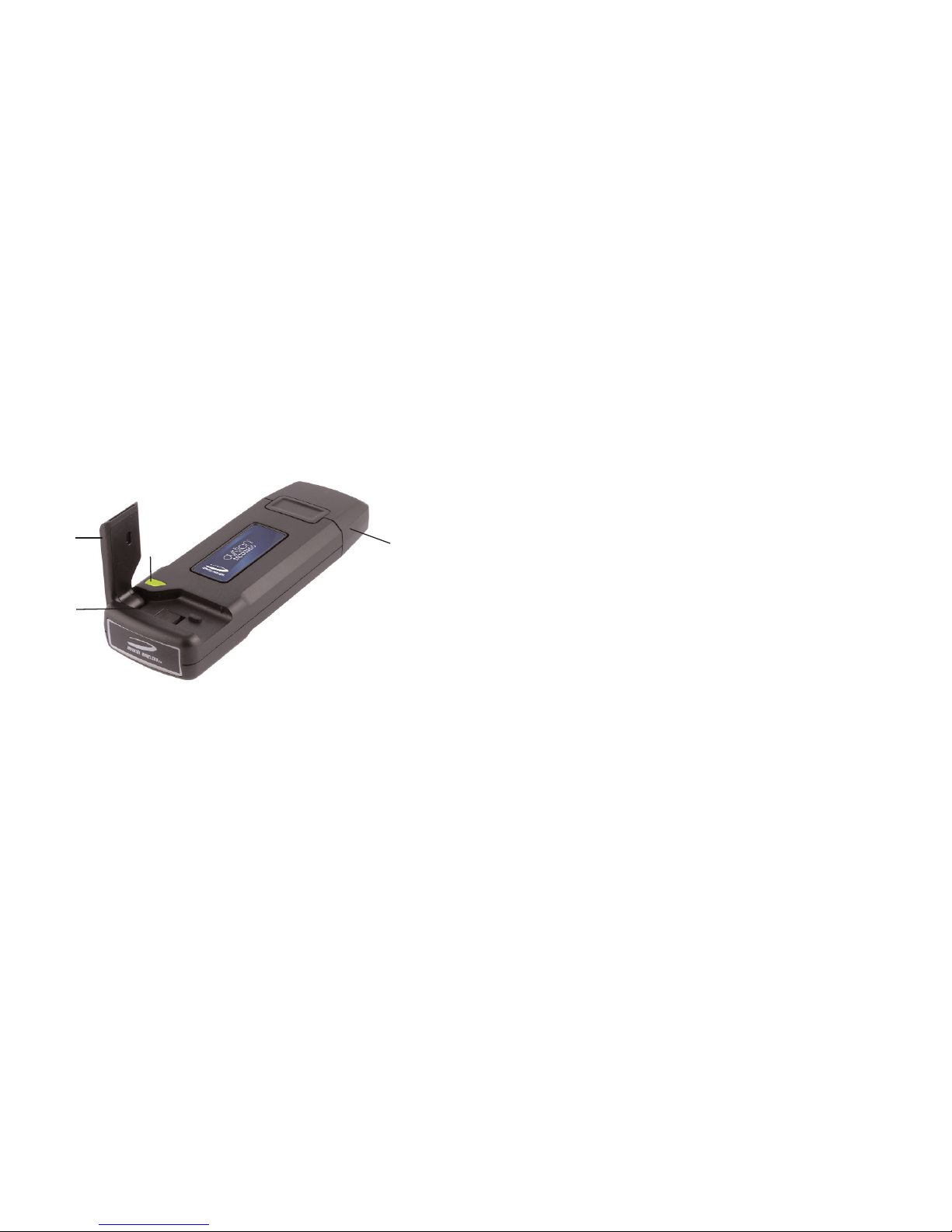

OvationTM MCD3000
USB Modem
1AAnntteennnnaa
Lift the antenna to the upright position for the best reception.
2LLEEDD
View to determine the current connection status.
3PPrrootteeccttiivveeCCaapp
Protects USB connector from debris/damage when not in use.
4EExxtteerrnnaallAAnntteennnnaaCCoonnnneeccttoorr
Connect an external antenna to improve reception. This optional
accessory is not included with your MCD3000.
4
1
4
23

7
2Connect your device
•MMeerrlliinnTTMMXX772200::Hold it along the sides and insert it into
your computer’s ExpressCard slot, with the label side up.
• Windows reads the information from the card and
installs the required drivers.
• Lift the antenna on your device to the upright
position.
6
Installation
1Install the software  Windows platforms only
WWAARRNNIINNGG::Do not connect your device to your
computer yet. Wait until Step 2.
• Insert the installation CD into the CDROM drive. The
program should start automatically. If it doesn’t,
doubleclick Autorun.exe file located on the CD.
• The program prepares to install. When the Welcome
message appears, click NNeexxtt.
• Read the license agreement. If you agree to the terms,
select IIaacccceepptt......and click NNeexxtt.
• Click IInnssttaallllto install the program.
• A message will appear when the installation is complete.
Click FFiinniisshh.
• Restart your computer.

9

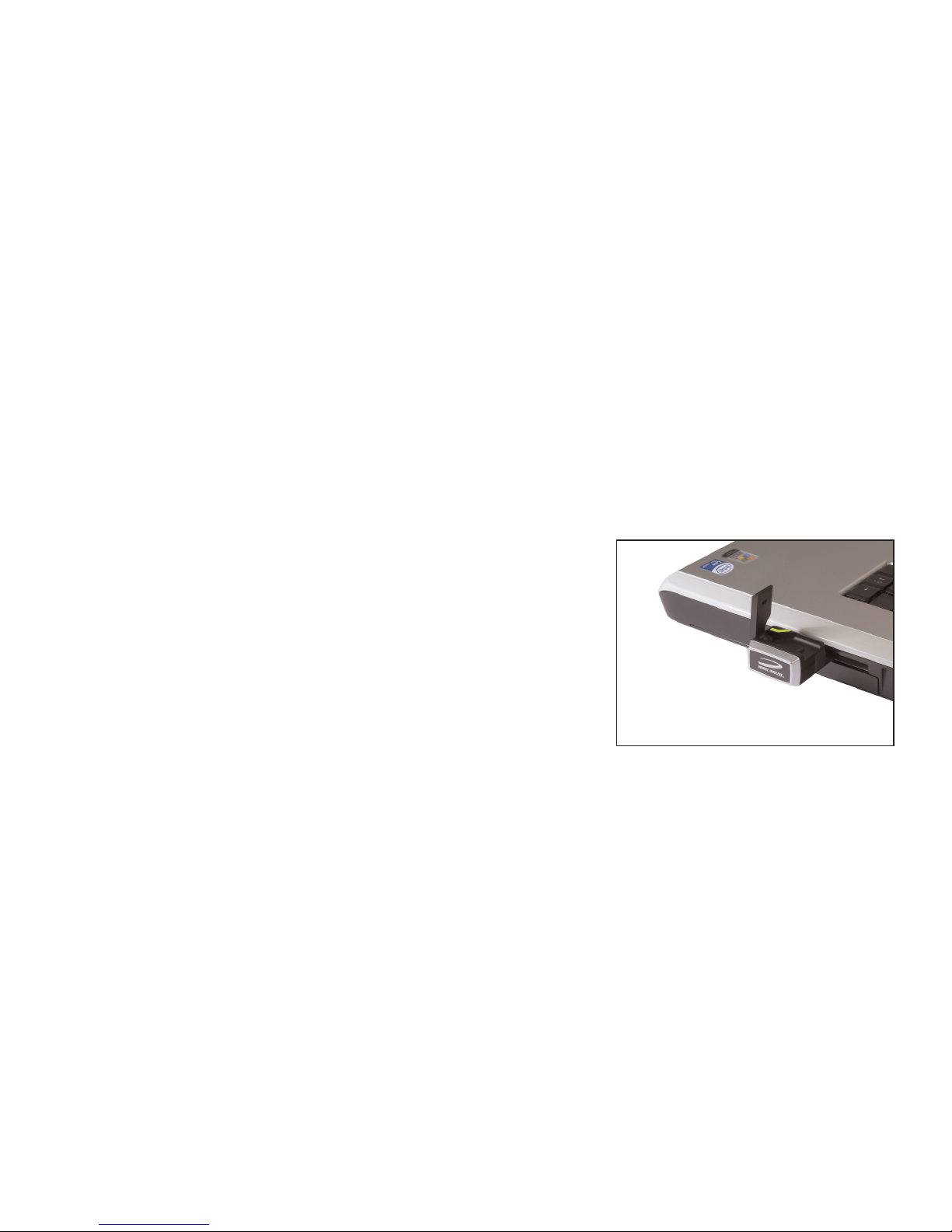

•OOvvaattiioonn®®MMCCDD33000000::Remove the protective cap from
the USB connector.
• Hold it along the sides and insert it into your computer’s
USB port, with the label side up.
• Windows reads the information from the card and
installs the required drivers.
• Lift the antenna on your device to the upright
position.
8
•MMeerrlliinnTTMMPPCC772200::Hold it along the sides and insert it into
your computer’s PCMCIA slot, with the label side up.
• Windows reads the information from the card and
installs the required drivers.
• Lift the antenna on your device to the upright
position.

1110

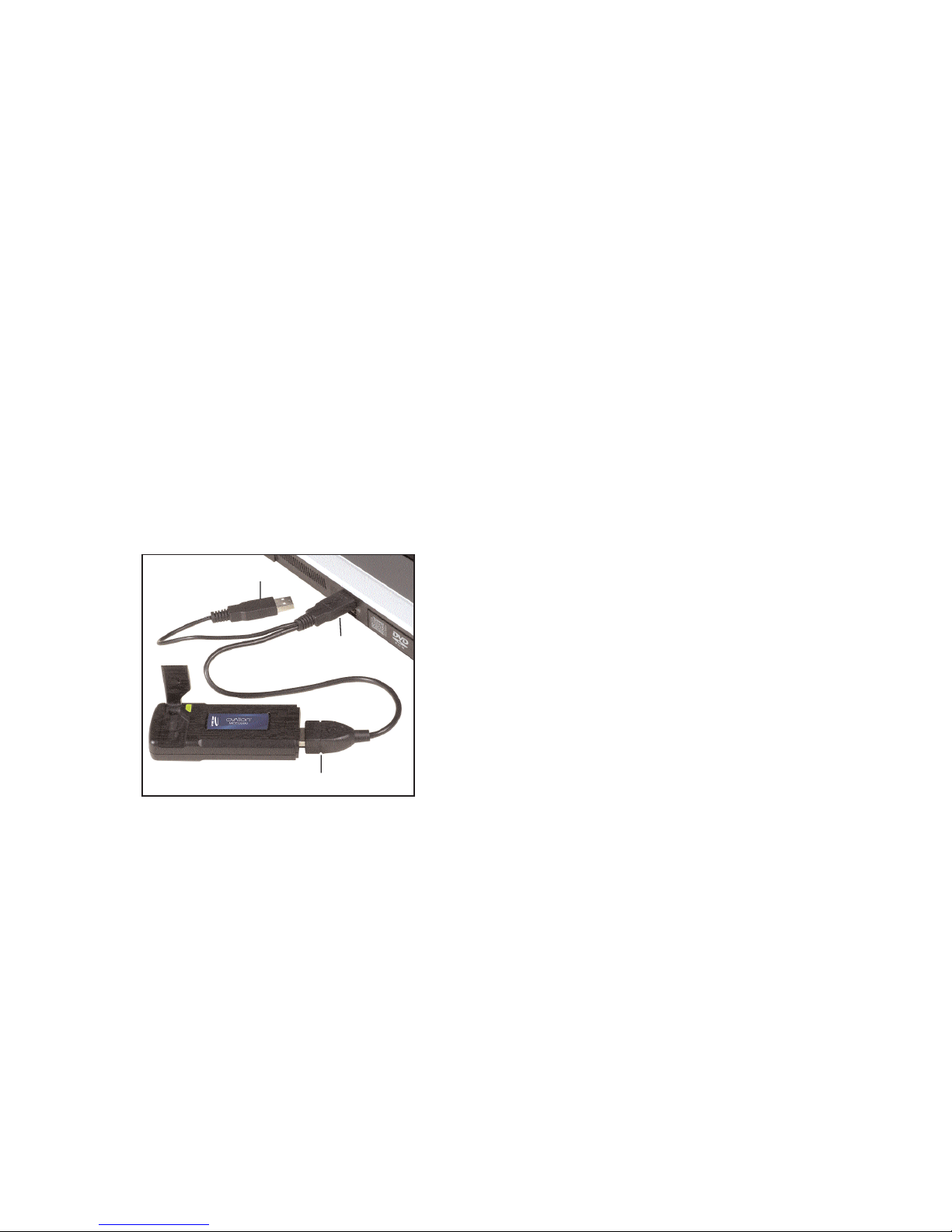

Your Ovation MCD3000 comes with an extension
USB cable. Although this cable is not required for use, it
offers increased performance under certian operating
condtions (power boost, increased RF performance, or to
solve clearance issues).
•AA..Plug the single end of the Yshaped cable into your
MCD3000.
Do one or both of the following:
•BB..To increase RF performance or solve clearance issues:
insert the cable connector labeled #1 into the USB port on
your computer.
•CC..To get a power boost (up to 1 Amp of current for use in
weaker signal areas): insert the cable connector labeled #2
into the USB port on your computer .
A
B
C

12
4Connect to the Internet
• Doubleclick the MobiLinkTTMMicon on your desktop.
• When the LED is solid green, click CCoonnnneecctt.
click
Connect
13
3Activate your device
• Activation instructions vary, depending on your service
provider.
Your service provider may have included these
instructions in the packaging that was provided for your
device. Otherwise, contact your service provider for
activation instructions.

1514

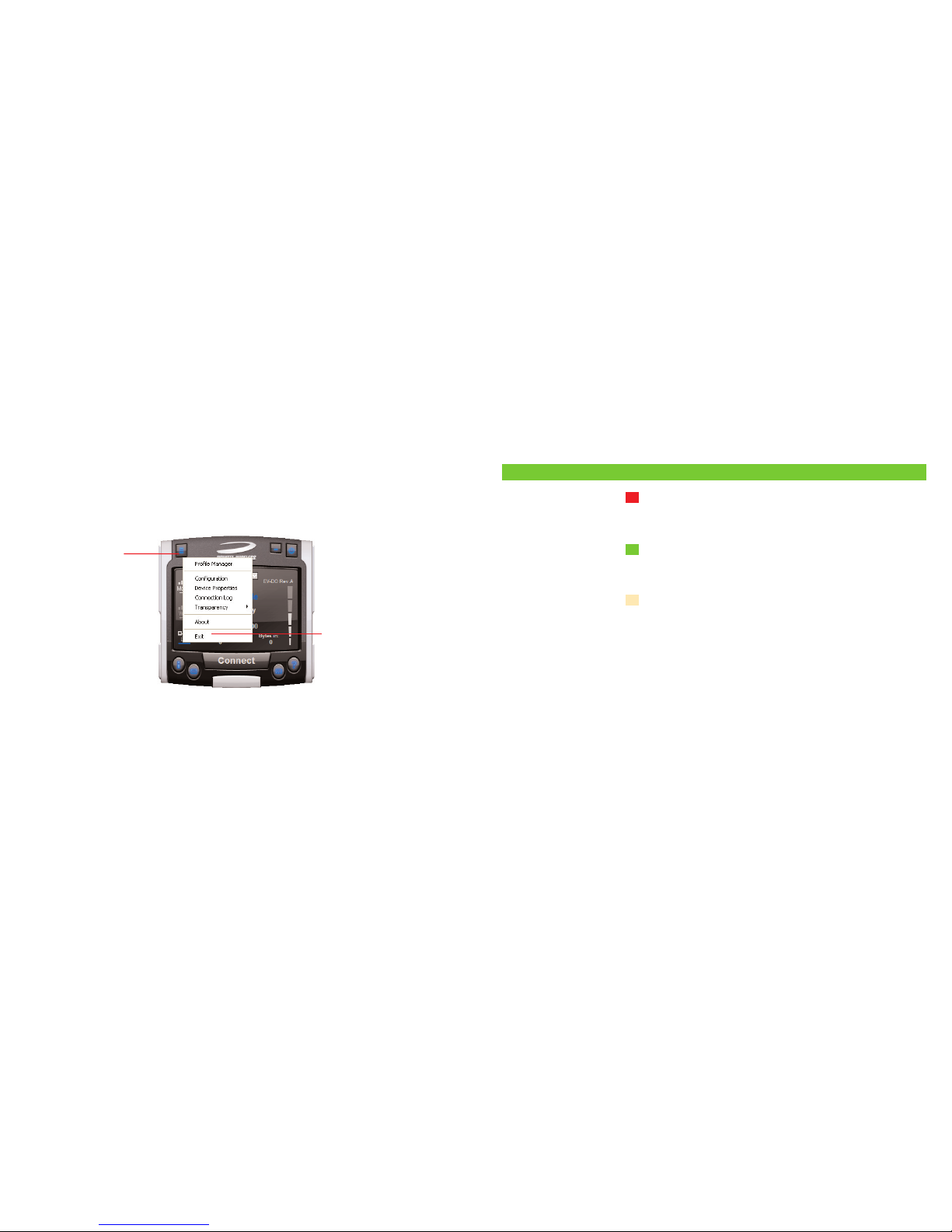

Disconnecting
• Click DDiissccoonnnneeccttto end your Internet session.
• Click the MMeennuubutton and select EExxiitt.
NNOOTTEE::Remove your device before transporting
your laptop.
click the
Menu button
select Exit
LED States
LLEEDDCCoolloorrDDeessccrriippttiioonn
RED Flashing: Service is currently
not available.
GREEN Flashing: Service is available.
Solid: Connected to a network.
AMBER Solid: Contact your service
provider.

1716
ExpressCard Accessories
Sold separately
The following accessories are available for Novatel
Wireless ExpressCards:
•XXUUAA11::Adapts Novatel Wireless ExpressCards for use in
USB ports (laptops or desktops).
•XXCCAA33::Adapts Novatel Wireless ExpressCards for use in
PCMCIA slots (laptops only).

Réseau étendu sans fil
Présentation de trois nouvelles façons de se connecter sans fil
en utilisant la dernière technologie EVDO Rev A disponible
avec rétrocompatibilité aux réseaux EVDO Rev 0 et 1xRTT :
• MerlinTM X720 (ordinateurs portables avec une fente pour
ExpressCard)
• MerlinTM PC720 (ordinateurs portables avec une fente pour
carte PCMCIA)
• OvationTM MCD3000 (ordinateurs portables ou ordinateurs
de bureau avec un port USB)
La mise en route est extrêmement facile. En quatre étapes simples,
vous téléchargez vos données de l’Internet à des vitesses allant
jusqu’à 3,1 Mb/s* — que vous soyez à l’intérieur, à l’extérieur
ou en déplacement. Pour de plus amples informations, consultez
le Guide de l’utilisateur sur le CD d’installation.
* Dépend du réseau et/ou du fournisseur de service.

21
Exigences du système
• Windows®2000, XP (édition familiale ou professionnelle);
Vista, Mac® OS X 10.4.8 ou plus*, Linux® 2.6.16
• Espace de disque dur : 14 Mo
• Mémoire vive (RAM) : 32 Mo
• Microsoft Internet Explorer 5.5 ou plus
• Lecteur de CD ROM
L’une des cartes suivantes, selon votre périphérique de réseau
étendu sans fil de Novatel Wireless :
•MMeerrlliinnTTMMXX772200::Fente pour ExpressCard
•MMeerrlliinnTTMMPPCC772200::Fente pour carte PCMCIA Type II
•OOvvaattiioonnTTMMMMCCDD33000000::1 port USB (certains systèmes peuvent
exiger 2 ports USB pour des performances optimales)
* MobiLink fonctionne avec les platesformes Windows citées cidessus. Le logiciel de communication sans
fil se trouve sur le CD d’installation. La compatibilité avec le Mac OS est assurée par pilotes. Pour de plus
amples informations, voir http://www.novatelwireless.com
Les instructions sont en anglais, français et espagnol. Ce guide
de démarrage rapide vous indique comment installer les
éléments suivants :
• MerlinTM X720
• MerlinTM PC720
• OvationTM MCD3000

2322
MerlinTM PC720
Carte de PC
1AAnntteennnnee
Levez l’antenne en position verticale pour obtenir la meilleure réception.
2VVooyyaanntt
Permet de déterminer l’état actuel de la connexion.
3CCoonnnneecctteeuurrdd’’aanntteennnneeeexxtteerrnnee
Connectez une antenne externe pour améliorer la réception. Cet accessoire
en option n’est pas inclus dans votre PC720.
1
3
2
MerlinTM X720
ExpressCard
1AAnntteennnnee
Levez l’antenne en position verticale pour obtenir la meilleure réception.
2VVooyyaanntt
Permet de déterminer l’état actuel de la connexion.
3CCoonnnneecctteeuurrdd’’aanntteennnneeeexxtteerrnnee
Connectez une antenne externe pour améliorer la réception. Cet accessoire
en option n’est pas inclus avec votre X720.
13
2

2524
Consignes de sécurité
•Évitez d’exposer votre périphérique à des températures extrêmes.
• Rangez votre périphérique dans un endroit sec et propre.
• Évitez tout déversement de liquide et ne plongez pas votre
périphérique dans l’eau.
• Ne placez pas d’étiquette sur l’antenne car ceci pourrait
gêner la sensibilité de l’antenne.
• Ne placez pas d’étiquette sur l’antenne car ceci pourrait
interférer avec le bon fonctionnement de votre périphérique.
• Ne forcez pas en insérant le périphérique dans la fente de
carte PCMCIA, la fente ExpressCard ou le port USB.
• N’exercez aucune force sur le haut ou le bas de votre
périphérique.
• Retirez votre périphérique de votre ordinateur avant
le transport.
OvationTM MCD3000
Modem USB
1AAnntteennnnee
Levez l’antenne en position verticale pour obtenir la meilleure réception.
2VVooyyaanntt
Permet de déterminer l’état actuel de la connexion.
3CCaappuucchhoonnpprrootteecctteeuurr
Protège le connecteur USB des débris ou des dommages quand le
connecteur n’est pas utilisé.
4CCoonnnneecctteeuurrdd’’aanntteennnneeeexxtteerrnnee
Connectez une antenne externe pour améliorer la réception. Cet accessoire
en option n’est pas inclus avec votre MCD3000.
1
4
23

2726
2Connectez votre périphérique
•MMeerrlliinnTTMMXX772200::En tenant la carte par ses bords, insérezla
dans la fente ExpressCard de votre ordinateur avec l’étiquette
orientée vers le haut.
• Windows lit les informations de la carte et installe les
pilotes requis.
• Levez l’antenne de votre périphérique en position verticale.
Installation
1Installez le logiciel  Platesformes Windows seulement
AAVVEERRTTIISSSSEEMMEENNTT::Ne connectez pas tout de suite votre
périphérique à votre ordinateur. Patientez jusqu’à l’étape 2.
• Insérez le CD d’installation dans le lecteur de CDROM. Le
programme doit démarrer automatiquement. Si ce n’est pas
le cas, doublecliquez sur le fichier Autorun.exe situé sur le CD.
• Le programme prépare l’installation. Quand le message de
bienvenue apparaît, cliquez sur SSuuiivvaanntt.
• Lisez l’accord de licence. Si vous en acceptez les modalités,
sélectionnez JJ''aacccceeppttee......et cliquez sur SSuuiivvaanntt.
• Cliquez sur IInnssttaalllleerrpour installer le programme.
• Une message de confirmation apparaît quand l’installation
est terminée. Cliquez sur TTeerrmmiinneerr.
• Redémarrez l’ordinateur.

2928
•OOvvaattiioonn®®MMCCDD33000000::Retirez le capuchon de protection
du connecteur USB.
• En tenant la carte par ses bords, insérezla dans le
port USB, avec l’étiquette orientée vers le haut.
• Windows lit les informations de la carte et installe les
pilotes requis.
• Levez l’antenne de votre périphérique en position verticale.
•MMeerrlliinnTTMMPPCC772200::En tenant la carte par ses bords, insérezla
dans la fente de la carte PCMCIA de votre ordinateur avec
l’étiquette orientée vers le haut.
• Windows lit les informations de la carte et installe les
pilotes requis.
• Levez l’antenne de votre périphérique en position verticale.

3130
Votre carte Ovation MCD3000 inclut un câble d’extension
USB. Bien que ce câble ne soit pas exigé pour l’utilisation,
il permet de réaliser de meilleures performances sous
certaines conditions de fonctionnement (amplification de
puissance, augmentation des performances HF ou résolution
des problèmes de dégagement).
•AA..Branchez l’extrémité simple du câble en Y dans votre
MCD3000.
Effectuez une ou deux des opérations suivantes :
•BB..Pour augmenter les performances HF ou résoudre les
problèmes de dégagement : insérez le connecteur de câble
étiqueté #1 dans le port USB de votre ordinateur.
•CC..Pour amplifier la puissance (jusqu’à 1 A de courant pour
utiliser dans des zones de signal faible) : insérez le connecteur
de câble étiqueté #2 dans le port USB de votre ordinateur.
A
B
C

32 33
4Connectezvous à l’Internet
• Doublecliquez sur l’icône MobiLinkTTMMde votre bureau.
• Une fois que le voyant est éclairé en continu en vert,
cliquez sur CCoonnnneecctteerr.
cliquez sur
Connecter
3Activez votre périphérique
• Les instructions d’activation varient selon votre fournisseur
de service.
Votre fournisseur de service peut avoir inclus ces instructions
dans le coffret qu’il vous a fourni pour votre périphérique.
Si vous n’avez pas ces instructions, communiquez avec votre
fournisseur de service pour les lui demander.

3534
Déconnexion
• Cliquez sur DDééccoonnnneecctteerrpour terminer votre session Internet.
• Cliquez sur le bouton MMeennuuet sélectionnez QQuuiitttteerr.
RREEMMAARRQQUUEE::Retirez votre périphérique si vous devez
transporter votre ordinateur portable.
cliquez sur le
bouton Menu
sélectionnez
Quitter
États des voyants
CCoouulleeuurrddeessvvooyyaannttssDDeessccrriippttiioonn
ROUGE clignotant : Actuellement le service
n’est pas disponible.
VERT clignotant : Le service est disponible.
en continu : Connecté à un réseau.
ORANGE en continu : Communiquez avec votre
fournisseur de service.
