NuTone BK240LWH User manual

TWO NOTE
DOOR CHIME
FINAL WIRING
NuTone offers two different mounting directions, horizontal
or vertical with this chime mechanism. This mechanism is
powered by a 16 volt AC transformer. (NuTone transformer
Model C915).
Use the appropriate wiring directions that follow.
WIRING
Turn Off Power at Service Entrance Before Wiring this Chime.
ALL ELECTRICAL WORK MUST BE DONE IN ACCORDANCE
WITH LOCAL AND/OR NATIONAL ELECTRICAL CODE AS
APPLICABLE.
ROUGH-IN WIRING
1. Install a standard single gang outlet box at desired location of
door chime.
2. Run 120 VAC line to the outlet box.
3. Run low voltage pushbutton wires to chime location. Note:
pushbutton wires MUST NOT be placed inside the outlet box
with the line voltage wires.
16 VAC
Transformer
F
T
R
120 VAC
Line In
Rear Door
(If Included)
Chime
Mechanism
Ground
DO NOT MOUNT TRANSFORMER WHERE TEMPERATURE WILL
EXCEED 125° F.
READ AND SAVE THESE INSTRUCTIONS

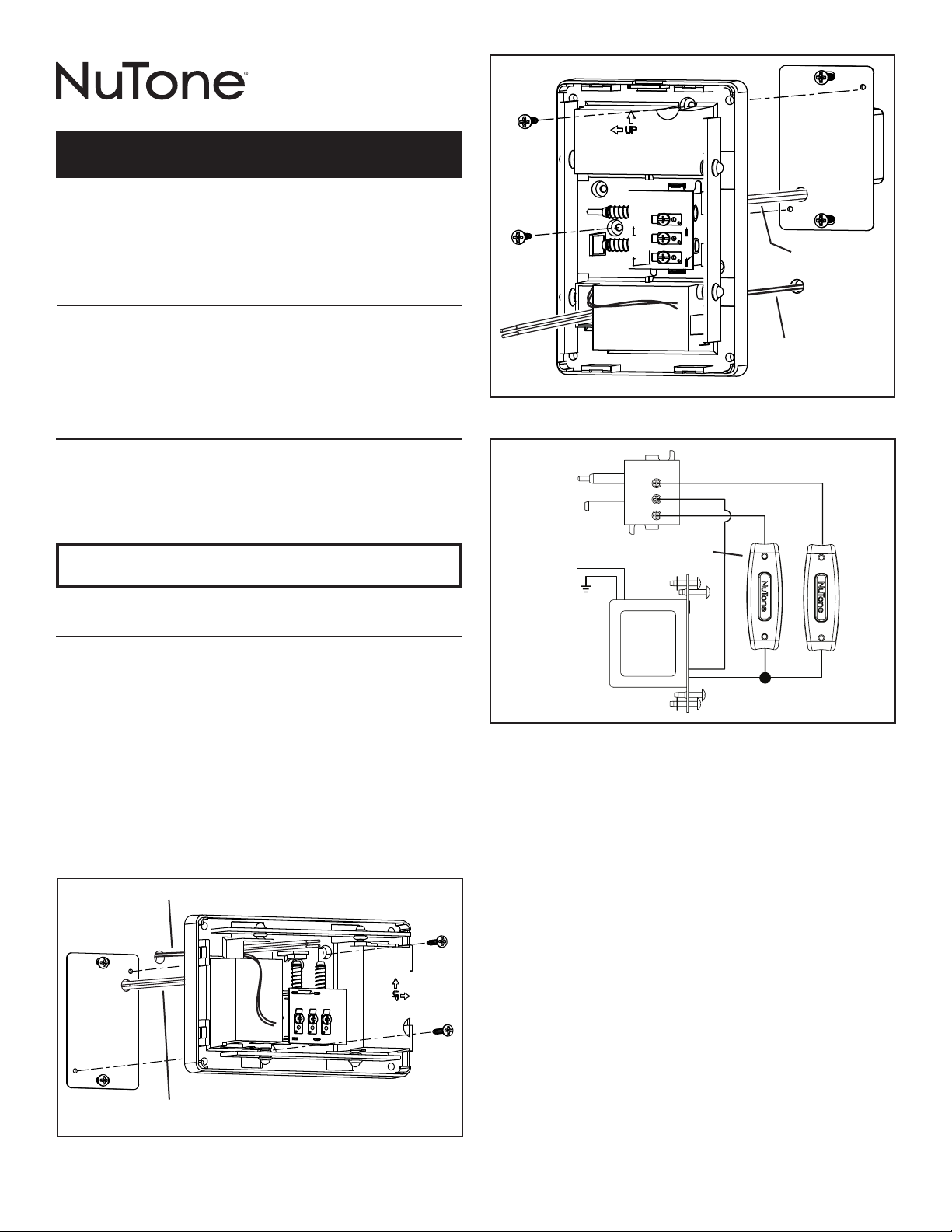

FIG. 3
FIG. 2
FIG. 1
Button Wires
Transformer Wires
1. Wire Transformer to 120 VAC line (black to black; white to
white; green to ground).
2. Route the (2) yellow low voltage wires through the transformer
mounting plate as shown in Fig.1 (horizontal installation) and
Fig. 2 (vertical installation).
3. Secure transformer to outlet box with attached screws.
4. Route the (2) yellow wires from the transformer and all wires
from the door pushbutton(s) through the holes in the chime
base as shown in Fig.1 (horizontal installation) and Fig. 2
(vertical installation).
5. Secure door chime base to transformer using screws provided.
6. Connect the pushbutton and transformer wires to the chime
mechanism as shown in Fig. 3.
7. Install cover.
Button
Wires
Transformer
Wires
Front
Door
To register this product, visit: www.nutone.com

CARILLON DE PORTE
À DEUX NOTES
CÂBLAGE FINAL
NuTone offre deux modes d’installation, l’un horizontal,l’autre
vertical pour ce mécanisme de carillon. Ce mécanisme est
alimenté par un transformateur de 16 volts CA. (Transformateur
NuTone – modèle C915).
Utilisez les directives de câblage qui conviennent ci-dessous.
CÂBLAGE
Coupez le courant au panneau électrique avant de connecter
ce carillon.
TOUTES LES CONNEXIONS ÉLECTRIQUES DOIVENT ÊTRE
CONFORMES AU CODE MUNICIPAL ET/OU NATIONAL DE
L’ÉLECTRICITÉ EN VIGUEUR.
CÂBLAGE BRUT
1. Installez une boîte électrique simple à l’emplacement désiré
pour le carillon.
2. Acheminez un câble d’alimentation 120 VCA jusqu’à la boîte.
3. Acheminez les fils de basse tension du bouton de sonnette
jusqu’à l’emplacement du carillon. Remarque : les fils
du bouton de sonnette NE DOIVENT PAS être placés à
l’intérieur de la boîte électrique avec le câble d’alimentation.
Transformateur
16 VCA
F
T
R
Alimentation
120 VCA
Porte arrière
(si incluse)
Mécanisme
de carillon
Fil de terre
N’INSTALLEZ PAS LE TRANSFORMATEUR À UN ENDROIT OÙ LA
TEMPÉRATURE PEUT DÉPASSER 52 °C (125 °F).
LIRE CES DIRECTIVES ET LES CONSERVER
FIG. 3
FIG. 2
FIG. 1
Fils du bouton
Fils du transformateur
1. Connectez le transformateur au câble électrique 120 VCA
(le noir avec le noir, le blanc avec le blanc et le vert avec la
mise à la terre).
2. Enfilez les deux (2) fils jaunes de basse tension au travers de
la plaque de montage du transformateur, tel qu’illustré à la Fig.1
(installation horizontale) ou à la Fig. 2 (installation verticale).
3. Fixez le transformateur à la boîte électrique avec les vis fournies.
4. Enfilez les deux (2) fils jaunes du transformateur et tous
les fils du ou des boutons de sonnette au travers des trous
de la base du carillon, tel qu’illustré à la Fig.1 (installation
horizontale) ou à la Fig. 2 (installation verticale).
5. Fixez le carillon au transformateur à l’aide des vis fournies.
6. Connectez les fils des boutons de sonnette et du
transformateur au mécanisme, tel qu’illustré à la Fig. 3.
7. Installez le couvercle.
Fils du
bouton
Fils du
transformateur
Porte
avant
Pour enregistrer ce produit, visitez : www.nutone.com

TIMBRE DE PUERTA
DE DOS NOTAS
F
T
R
LEA Y CONSERVE ESTAS INSTRUCCIONES
FIG. 3
FIG. 1
Cables de los botones
Cables del transformador
NuTone ofrece dos tipos de montaje, horizontal o vertical, con
este timbre. El timbre se alimenta mediante un transformador
de 16 VCA (transformador NuTone modelo C915).
Siga correctamente las siguientes instrucciones de cableado.
CABLEADO
Desconecte la alimentación del panel eléctrico antes de
conectar los cables del timbre.
TODAS LAS LABORES ELÉCTRICAS DEBEN REALIZARSE DE
CONFORMIDAD CON LOS CÓDIGOS ELÉCTRICOS LOCALES
O NACIONALES PERTINENTES.
CABLEADO HASTA EL EMPALME
1. Instale una caja de salida estándar de entrada única en el punto
en que desea colocar el timbre.
2. Tienda la línea de 120 VCA hasta la caja de salida.
3. Tienda los cables de bajo voltaje de los botones hasta el punto
de instalación del timbre. Nota: los cables de los botones NO
DEBEN colocarse dentro de la caja de salida con los cables
que traen tensión de línea.
NO INSTALE EL TRANSFORMADOR EN UN LUGAR DONDE
LA TEMPERATURA PUEDA SUPERAR LOS 125 °F (52 ºC).
CABLEADO FINAL
1. Conecte el transformador a la línea de 120 VCA (cable negro
con el negro, blanco con el blanco, verde a tierra).
2. Pase los dos (2) cables amarillos de bajo voltaje a través de la
placa de montaje del transformador como se ilustra en la figura 1
(instalación horizontal) y en la figura 2 (instalación vertical).
3. Fije el transformador a la caja de salida con los tornillos
incluidos.
4. Pase los dos (2) cables amarillos desde el transformador, y
todos los cables provenientes de los botones de las puertas a
través de las aberturas de la base del timbre, según se ilustra
en la figura 1 (instalación horizontal) y figura 2 (instalación
vertical).
5. Fije la base del timbre al transformador con los tornillos provis-
tos.
6. Conecte los cables del botón y del transformador al timbre,
según se ilustra en la figura 3.
7. Coloque la tapa.
Cables de
los botones
Cables del
transformador
Transformador
de 16 VCA
Línea de
entrada de
120 VCA
Puerta trasera
(si se incluye)
Mecanismo
del timbre
Tierra
Puerta
delantera
Para registrar este producto, visite: www.nutone.com
FIG. 2

99045943A
