Oase AquaMax Eco Classic Series User manual

31164/01-15
AquaMax Eco Classic
2500E/3500E/5500/8500/11500/14500/17500
31164 GAW_AquaMax_Eco_Classic_A5_end_. 22.01.15 08:30 Seite 2

-5-
2
A
AMX0082
B
AMX0002
C
AMX0003

-5-
3
D
AMX0083
E
AMX0005

-5-
4
AquaMax Eco Classic 2500E/3500E
F
AMX0086

-5-
5
Aquamax Eco Classic 5500/8500/11500/14500/17500
G
AMX0006

-DE -
6
-DE -
Original Gebrauchsanleitung
WARNUNG
•Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und die daraus resultierenden Gefah-
ren verstehen.
•Kinder dürfen nicht mit dem Gerät spielen.
•Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Be-
aufsichtigung durchgeführt werden.
•Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem
Bemessungsfehlerstrom von maximal 30 mA abgesichert sein.
•Gerät nur anschließen, wenn die elektrischen Daten von Gerät und
Stromversorgung übereinstimmen. Die Gerätedaten befinden sich
auf dem Typenschild am Gerät, auf der Verpackung oder in dieser
Anleitung.
•Tod oder schwere Verletzungen durch Stromschlag sind möglich!
Bevor Sie ins Wasser greifen, alle elektrischen Geräte im Wasser
vom Stromnetz trennen.
•Gerät nur betreiben, wenn sich keine Personen im Wasser aufhalten.
•Gerät nicht verwenden, wenn elektrische Leitungen oder Gehäuse
beschädigt sind.
•Eine beschädigte Anschlussleitung kann nicht ersetzt werden. Gerät
entsorgen.
Sicherheitshinweise
Vorschriftsmäßige elektrische Installation
•Elektrische Installationen müssen den nationalen Errichterbestimmungen entsprechen und dürfen nur von einer Elek-
trofachkraft vorgenommen werden.
•Eine Person gilt als Elektrofachkraft, wenn sie auf Grund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen
befähigt und berechtigt ist, die ihr übertragenen Arbeiten zu beurteilen und durchzuführen. Das Arbeiten als Fachkraft
umfasst auch das Erkennen möglicher Gefahren und das Beachten einschlägiger regionaler und nationaler Normen,
Vorschriften und Bestimmungen.
•Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.
•Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwendung im Freien geeignet
sein (spritzwassergeschützt).
•Steckerverbindungen vor Feuchtigkeit schützen.
•Gerät nur an einer vorschriftsmäßig installierten Steckdose anschließen.

-DE -
7
Sicherer Betrieb
•Die Laufeinheit im Gerät enthält einen Magneten mit starkem Magnetfeld, das Herzschrittmacher oder implantierte
Defibrillatoren (ICD) beeinflussen kann. Mindestens 0,2 m Abstand zwischen Implantat und Magnet einhalten.
•Gerät nicht an der elektrischen Leitung tragen oder ziehen.
•Leitungen geschützt vor Beschädigungen verlegen und darauf achten, dass niemand darüber fallen kann.
•Niemals technische Änderungen am Gerät vornehmen.
•Nur die Arbeiten am Gerät durchführen, die in dieser Anleitung beschrieben sind. Wenn sich Probleme nicht beheben
lassen, eine autorisierte Kundendienststelle oder im Zweifelsfall den Hersteller kontaktieren.
•Nur Original-Ersatzteile und –Zubehör für das Gerät verwenden.
Hinweise zu dieser Gebrauchsanleitung
Willkommen bei OASE Living Water. Mit dem Kauf des Produkts AquaMax Eco Classic
2500E/3500E/5500/8500/11500/14500/17500 haben Sie eine gute Wahl getroffen.
Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut.
Alle Arbeiten an und mit diesem Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt werden.
Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch.
Bewahren Sie diese Anleitung sorgfältig auf. Bei Besitzerwechsel geben Sie bitte die Anleitung weiter.
Warnhinweise in dieser Anleitung
Die Warnhinweise in dieser Anleitung sind durch Signalworte klassifiziert, die das Ausmaß der Gefährdung anzeigen.
WARNUNG
•Bezeichnet eine möglicherweise gefährliche Situation.
•Bei Nichtbeachtung kann Tod oder schwerste Verletzung die Folge sein.
VORSICHT
•Bezeichnet eine möglicherweise gefährliche Situation.
•Bei Nichtbeachtung kann leichte oder geringfügige Verletzung die Folge sein.
HINWEIS
Informationen, die zum besseren Verständnis oder der Vorbeugung möglicher Sach- oder Umweltschäden
dienen.
Verweise in dieser Anleitung
5A Verweis auf eine Abbildung, z. B. Abbildung A.
→Verweis auf ein anderes Kapitel.
Bestimmungsgemäße Verwendung
AquaMax Eco Classic 2500E/3500E/5500/8500/11500/14500/17500, "Gerät" genannt, darf ausschließlich wie folgt
verwendet werden:
•Zum Pumpen von normalem Teichwasser für Filtersysteme, Wasserfallsysteme und Bachlaufsysteme.
•Betrieb unter Einhaltung der technischen Daten.
•Betrieb unter Einhaltung der zulässigen Wasserwerte. (→Wasserwerte)
Für das Gerät gelten folgende Einschränkungen:
•Nicht in Schwimmteichen verwenden.
•Niemals mit anderen Flüssigkeiten als Wasser betreiben.
•Niemals ohne Wasserdurchfluss betreiben.
•Nicht für gewerbliche oder industrielle Zwecke verwenden.
•Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stoffen einsetzen.
•Nicht an die Hauswasserversorgung anschließen.

-DE -
8

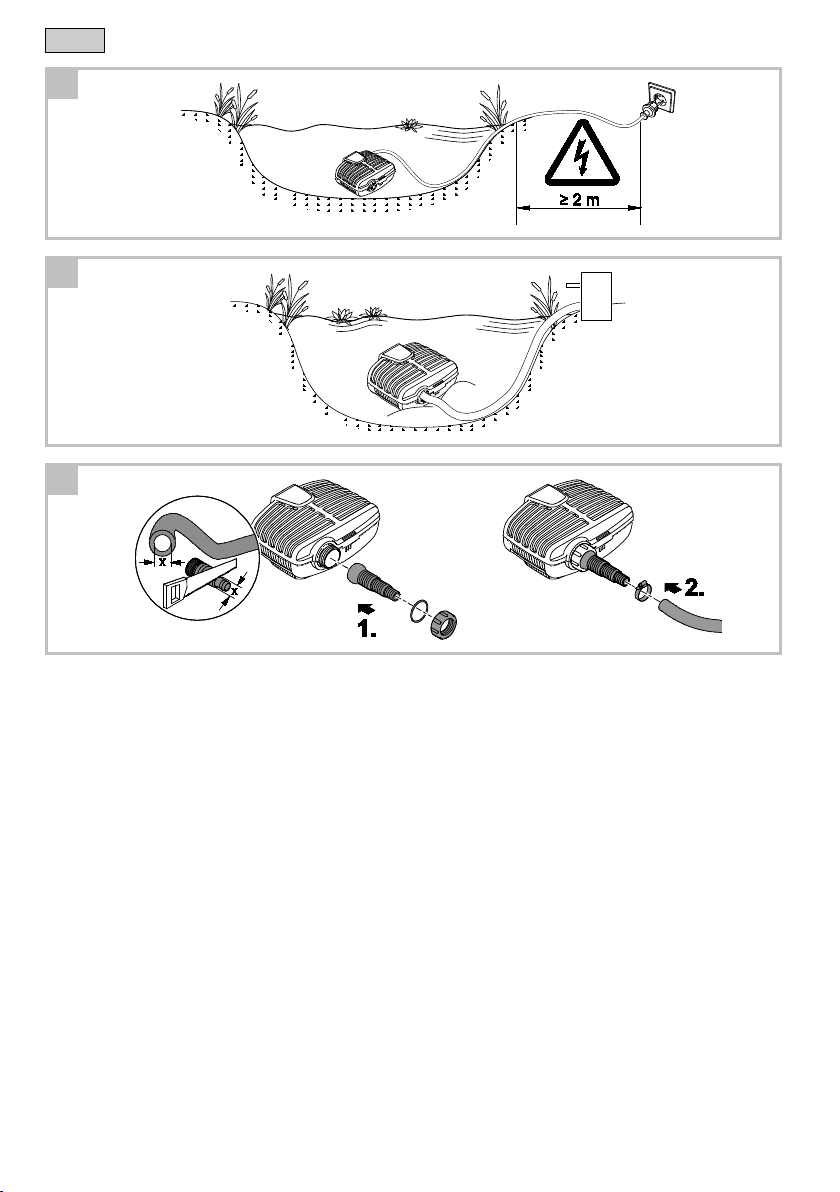

Aufstellen und Anschließen
Das Gerät kann getaucht oder trocken aufgestellt werden.
5A
WARNUNG
Tod oder schwere Verletzungen durch gefährliche elektrische Spannung beim Betrieb des Geräts in einem
Schwimmteich.
•Gerät niemals in einem Schwimmteich betreiben.
Gerät im Teich betreiben
5B
•Gerät nur unterhalb des Wasserspiegels aufstellen.
•Das Gerät waagerecht und standsicher auf festem Untergrund aufstellen.
So gehen Sie vor:
5C
1. Stufenschlauchtülle mit Überwurfmutter und Dichtung auf den Ausgang schrauben.
2. Falls erforderlich, Stufenschlauchtülle auf den Durchmesser des verwendeten Schlauchs kürzen.
– Dadurch werden Druckverluste reduziert.
– Vor dem Festziehen der Überwurfmutter die Stufenschlauchtülle ausrichten.
3. Schlauchschelle über den Schlauch schieben, Schlauch auf die Schlauchtülle stecken und mit Schlauchschelle si-
chern.

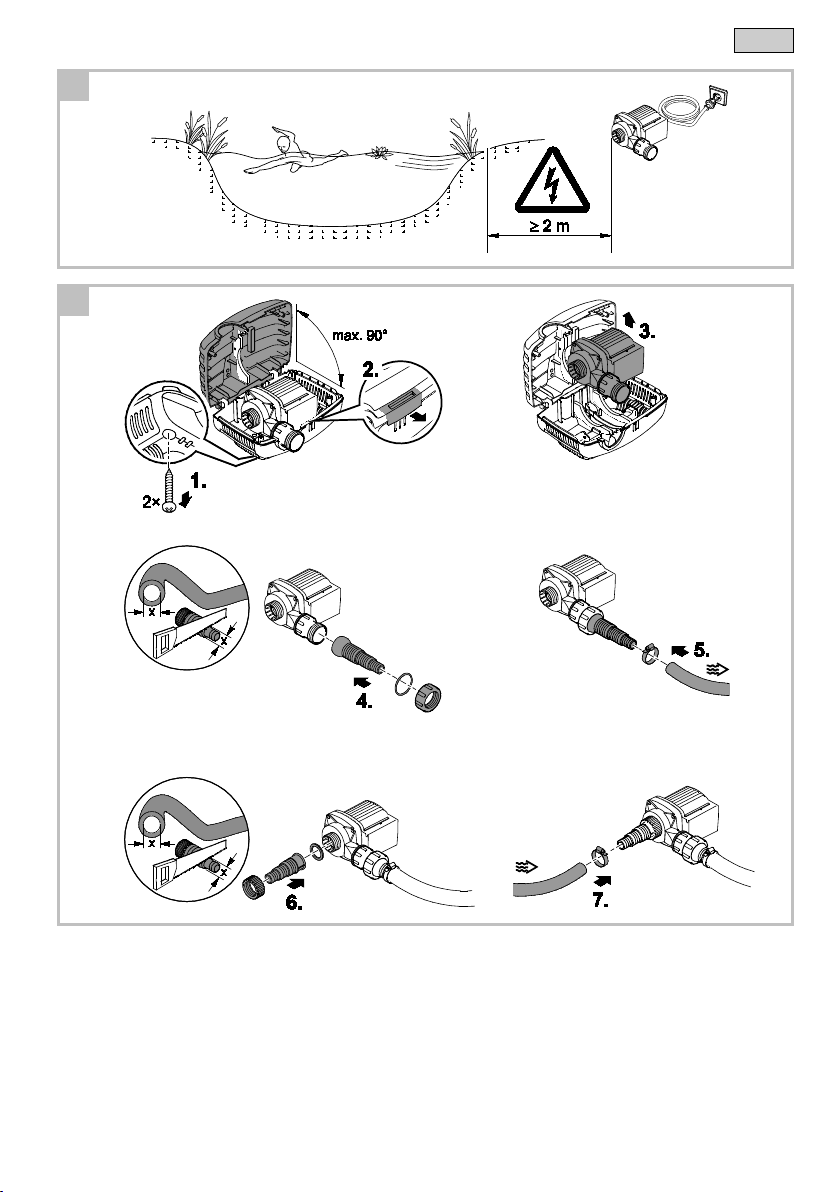

Gerät trocken aufstellen
5D
•Schwimmteich oder Pool, in dem sich Personen aufhalten können:
– Das Gerät mindestens 2 m vom Wasser entfernt aufstellen.
•Pumpe nicht der direkten Sonneneinstrahlung aussetzen.
So gehen Sie vor:
5E
1. Die Schrauben entfernen.
– Die Schrauben dienen als Transportsicherung und sind für den Betrieb nicht erforderlich.
2. Den Rasthaken betätigen und die Filteroberschale aufklappen.
3. Die Pumpe herausnehmen.
4. Die Stufenschlauchtülle mit Dichtung auf den Eingang schrauben.
5. Falls erforderlich, Stufenschlauchtülle auf den Durchmesser des verwendeten Schlauchs kürzen.
– Dadurch werden Druckverluste reduziert.
6. Schlauchschelle über den Schlauch schieben, Schlauch auf die Schlauchtülle stecken und mit Schlauchschelle si-
chern.
– Vor dem Festziehen der Überwurfmutter die Stufenschlauchtülle ausrichten.
7. Stufenschlauchtülle mit Überwurfmutter und Dichtung auf den Ausgang schrauben.
8. Falls erforderlich, Stufenschlauchtülle auf den Durchmesser des verwendeten Schlauchs kürzen.
– Dadurch werden Druckverluste reduziert.
– Vor dem Festziehen der Überwurfmutter die Stufenschlauchtülle ausrichten.
9. Schlauchschelle über den Schlauch schieben, Schlauch auf die Schlauchtülle stecken und mit Schlauchschelle si-
chern.
Inbetriebnahme
HINWEIS
Gerät wird zerstört, wenn es mit einem Dimmer betrieben wird. Es enthält empfindliche elektrische Bauteile.
•Gerät nicht an eine dimmbare Stromversorgung anschließen.
So stellen Sie die Stromversorgung her:
Einschalten: Gerät mit dem Netz verbinden. Das Gerät schaltet sich sofort ein.
Ausschalten: Gerät vom Netz trennen.
Die Pumpe vollzieht bei Inbetriebnahme automatisch einen vorprogrammierten Selbsttest (Environmental Function
Control (EFC)). Die Pumpe erkennt, ob sie sich im Trockenlauf/Blockierung oder im getauchten Zustand befindet. Im
Falle von Trockenlauf/Blockierung schaltet die Pumpe automatisch nach ca. 90 Sekunden aus. Unterbrechen Sie im
Störfall die Stromzufuhr und "fluten Sie die Pumpe" bzw. entfernen Sie das Hindernis. Danach können Sie das Gerät
wieder in Betrieb nehmen.

-DE -
9
Störungsbeseitigung
Störung
Ursache
Abhilfe
Die Pumpe läuft nicht an
Netzspannung fehlt
•Netzspannung überprüfen
•Zuleitungen kontrollieren
Pumpe fördert nicht
Filtergehäuse verstopft
Filterschalen reinigen
Starke Wasserverschmutzung
Pumpe reinigen. Nach Abkühlen des Motors
schaltet sich die Pumpe automatisch wieder
ein.
Laufeinheit ist blockiert
Netzstecker ziehen und Hindernis entfernen.
Anschließend Pumpe wieder einschalten.
Fördermenge ungenügend
Filtergehäuse verstopft
Filterschalen reinigen
Zu hohe Verluste in den Zuleitungen
•Größeren Schlauchdurchmesser wählen
•Stufenschlauchtülle auf Schlauchdurchmes-
ser anpassen
•Schlauchlänge auf nötiges Minimum reduzie-
ren
•Unnötige Verbindungsteile vermeiden
Pumpe schaltet nach kurzer Laufzeit ab
Starke Wasserverschmutzung
Pumpe reinigen. Nach Abkühlen des Motors
schaltet sich die Pumpe automatisch wieder
ein.
Laufeinheit ist blockiert
Netzstecker ziehen und Hindernis entfernen.
Anschließend Pumpe wieder einschalten.
Pumpe ist trocken gelaufen
Pumpe fluten. Bei Betrieb im Teich das Gerät
vollständig untertauchen.
Reinigung und Wartung
Gerät reinigen
Empfehlung zur Reinigung:
•Gerät nach Bedarf, aber mindestens 2-mal jährlich, reinigen.
•An der Pumpe besonders Laufeinheit und Pumpengehäuse reinigen.
•Bei nachlassender Leistung das Filtergehäuse mit einer weichen Bürste unter fließendem Wasser reinigen.
•Keine Reinigungsmittel oder chemische Lösungen verwenden.
•Empfohlene Reinigungsmittel bei hartnäckigen Verkalkungen:
– Pumpenreiniger PumpClean von OASE.
– Essig- und chlorfreien Haushaltsreiniger.
•Nach dem Reinigen alle Teile mit klarem Wasser gründlich abspülen.
AquaMax Eco Classic 2500E/3500E
So gehen Sie vor:
5F
1. Die Stufenschlauchtülle abschrauben.
2. Die Schrauben entfernen.
– Die Schrauben dienen als Transportsicherung und sind für den Betrieb nicht erforderlich.
3. Den Rasthaken betätigen und die Filteroberschale aufklappen.
4. Die Pumpe herausnehmen.
5. Pumpengehäuse entgegen dem Uhrzeigersinn drehen und entfernen (Bajonettverschluss).
– Alle Teile unter fließendem Wasser und mit einer weichen Bürste reinigen, beschädigte Teile ersetzen.
6. Gerät in umgekehrter Reihenfolge zusammenbauen.
– Die Leitung der Pumpe so in die Kabelöffnung der Filterunterschale legen, dass die Leitung beim Schließen des
Filtergehäuses nicht gequetscht wird.

-DE -
10

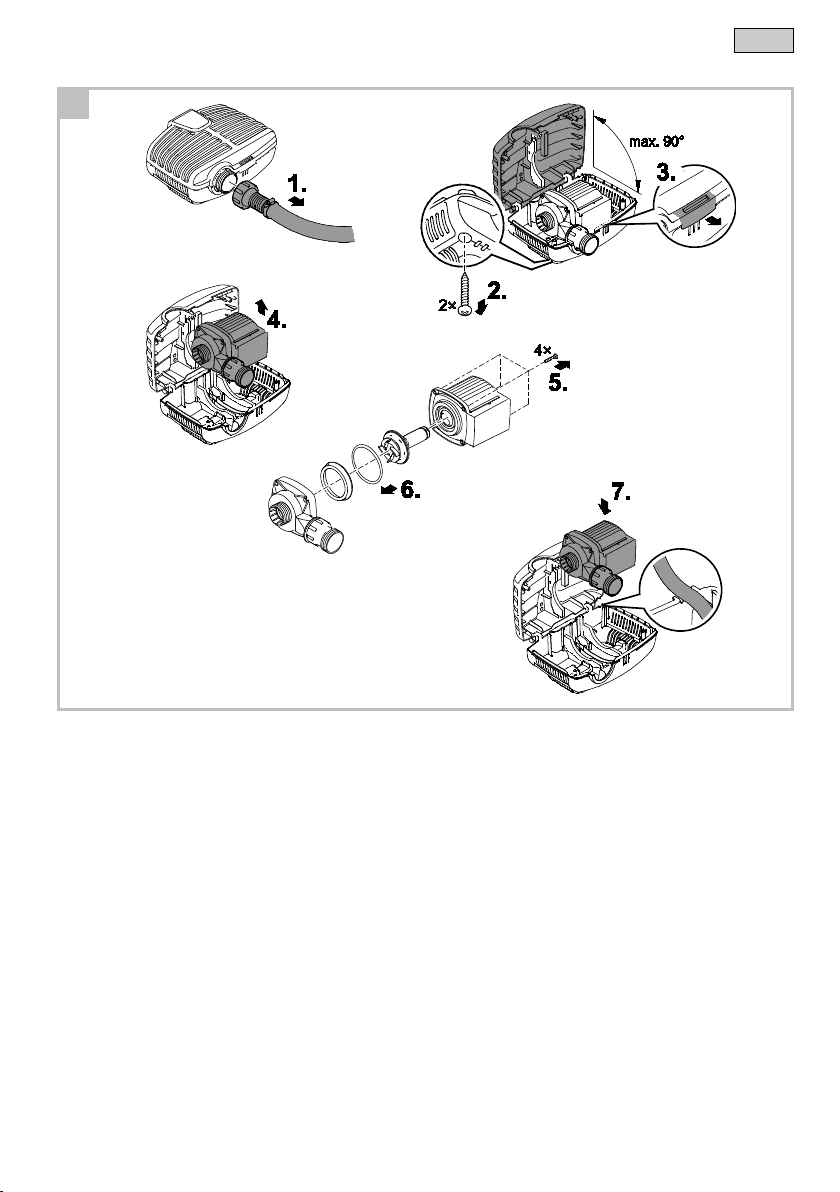

Aquamax Eco Classic 5500/8500/11500/14500/17500
So gehen Sie vor:
5G
1. Die Stufenschlauchtülle abschrauben.
2. Die Schrauben entfernen.
– Die Schrauben dienen als Transportsicherung und sind für den Betrieb nicht erforderlich.
3. Den Rasthaken betätigen und die Filteroberschale aufklappen.
4. Die Pumpe herausnehmen.
5. Die Schrauben entfernen.
6. Das Pumpengehäuse mit Haltering, Dichtung und Laufeinheit abnehmen.
– Alle Teile unter fließendem Wasser und mit einer weichen Bürste reinigen, beschädigte Teile ersetzen.
7. Gerät in umgekehrter Reihenfolge zusammenbauen.
– Die Leitung der Pumpe so in die Kabelöffnung der Filterunterschale legen, dass die Leitung beim Schließen des
Filtergehäuses nicht gequetscht wird.
Verschleißteile
•Laufeinheit
Ersatzteile
Mit Originalteilen von OASE bleibt das Gerät sicher und ar-
beitet weiterhin zuverlässig.
Ersatzteilzeichnungen und Ersatzteile finden Sie auf unse-
rer Internetseite.
www.oase-livingwater.com/ersatzteile
Lagern/Überwintern
Das Gerät ist nicht frostsicher und muss bei zu erwartendem Frost deinstalliert und eingelagert werden.
So lagern Sie das Gerät richtig:
•Gerät gründlich reinigen, auf Beschädigungen prüfen, beschädigte Teile ersetzen.
•Pumpe getaucht und frostfrei lagern.
•Offene Steckverbindungen vor Feuchtigkeit und Verschmutzung schützen.
Reparatur
Ein beschädigtes Gerät kann nicht repariert werden und darf nicht weiter betrieben werden. Entsorgen Sie das Gerät
fachgerecht.
Entsorgung
HINWEIS
Dieses Gerät darf nicht als Hausmüll entsorgt werden.
•Gerät durch Abschneiden der Kabel unbrauchbar machen und über das dafür vorgesehene Rücknahmesy-
stem entsorgen.

-EN -
11
-EN -
Translation of the original Operating Instructions
WARNING
•This unit can be used by children aged 8 and above and by per-
sons with reduced physical, sensory or mental capabilities or lack
of experience and knowledge if they are supervised or have been
instructed on how to use the unit in a safe way and they understand
the hazards involved.
•Do not allow children to play with the unit.
•Only allow children to carry out cleaning and user maintenance un-
der supervision.
•Ensure that the unit is fused for a rated fault current of max. 30 mA
by means of a fault current protection device.
•Only connect the unit if the electrical data of the unit and the power
supply correspond. The unit data is to be found on the unit type plate,
on the packaging or in this manual.
•Possible death or severe injury from electrocution! Before reaching
into the water, disconnect all electrical units in the water from the
mains.
•Only operate the unit if no persons are in the water.
•Do not use the unit if electrical cables or housings are damaged.
•A damaged connection cable cannot be replaced. Dispose of the
unit.
Safety information
Correct electrical installation
•Electrical installations must meet the national regulations and may only be carried out by a qualified electrician.
•A person is regarded as a qualified electrician if, due to his/her vocational education, knowledge and experience, he
or she is capable of and authorised to judge and carry out the work commissioned to him/her. This also includes the
recognition of possible hazards and the adherence to the pertinent regional and national standards, rules and regula-
tions.
•For your own safety, please consult a qualified electrician.
•Extension cables and power distributors (e.g. outlet strips) must be suitable for outdoor use (splash-proof).
•Protect the plug connection from moisture.
•Only connect the unit to a correctly fitted socket.

-EN -
12
Safe operation
•The impeller unit in the pump contains a magnet with a strong magnetic field that may affect the operation of pace-
makers or implantable cardioverter defibrillators (ICDs). Always keep magnets at least 0.2 m away from implanted
devices.
•Never carry or pull the unit by the electrical cable.
•Route cables such that they are protected from damage and do not present a tripping hazard.
•Never carry out technical changes to the unit.
•Only carry out work on the unit that is described in this manual. If problems cannot be overcome, please contact an
authorised customer service point or, if in doubt, the manufacturer.
•Only use original spare parts and accessories for the unit.
Information about these operating instructions
Welcome to OASE Living Water. You have made a good choice by purchasing this product AquaMax Eco Classic
2500E/3500E/5500/8500/11500/14500/17500.
Prior to commissioning the unit, please read the instruction manual carefully and fully familiarise yourself with the unit.
Ensure that any work on or with this unit is carried out according to this manual.
Adhere to the safety information for the correct and safe use of the unit.
Keep these instructions in a safe place. Please also hand over the instructions when passing the unit on to a new
owner.
Warnings used in these instructions
The warning information is categorised by signal words, which indicate the extent of the hazard.
WARNING
•Indicates a possibly hazardous situation.
•Non-observance may lead to death or serious injuries.
CAUTION
•Indicates a possibly hazardous situation.
•Non-observance may lead to slight or minor injuries.
NOTE
Information for the purpose of clarification or for preventing possible damage to assets or to the environment.
Cross-references used in these instructions
5A reference to a figure, e.g. figure A.
→Reference to another section.
Intended use
AquaMax Eco Classic 2500E/3500E/5500/8500/11500/14500/17500, referred to as "unit", may only be used as speci-
fied in the following:
•For pumping normal pond water for filter systems, waterfall systems and water course systems.
•Operate in accordance with instructions.
•Operation under observance of the permissible water quality. (→Water quality)
The following restrictions apply to the unit:
•Do not use in swimming ponds.
•Never use the unit with fluids other than water.
•Never run the unit without water.
•Do not use for commercial or industrial purposes.
•Do not use in conjunction with chemicals, foodstuff, easily flammable or explosive substances.
•Do not connect to the domestic water supply.

-EN -
13
Installation and connection
The unit can be placed submerged or dry.
5A
WARNING
Death or serious injuries from hazardous electrical voltage due to operation of this unit in a swimming pond.
•Never operate this unit in a swimming pond.
Operating the unit in the pond
5B
•Only install the unit below water level.
Place the unit horizontally on the ground ensuring its stable position.
How to proceed:
5C
1. Screw the stepped hose adapter including union nut and sealing ring to the outlet.
2. Shorten the stepped hose adapter to the diameter of the hose used if necessary.
– This reduces pressure losses.
– Align the stepped hose adapter prior to tightening the union nut.
3. Slip the hose clip over the hose, fit the hose onto the hose connector and secure with the hose clip.
Install the unit at a dry place
5D
•Swimming pond or pool that may be accessed by people.
– Install the unit at least 2 m away from the water.
•Do not expose the pump to direct sunlight.
How to proceed:
5E
1. Remove screws.
– The screws are used as transport protection and not required for operation.
2. Actuate the engagement hook and fold up the strainer top casing.
3. Remove pump.
4. Screw the stepped hose adapter including sealing ring onto the inlet.
5. Shorten the stepped hose adapter to the diameter of the hose used if necessary.
– This reduces pressure losses.
6. Slip the hose clip over the hose, fit the hose onto the hose connector and secure with the hose clip.
– Align the stepped hose adapter prior to tightening the union nut.
7. Screw the stepped hose adapter including union nut and sealing ring to the outlet.
8. Shorten the stepped hose adapter to the diameter of the hose used if necessary.
– This reduces pressure losses.
– Align the stepped hose adapter prior to tightening the union nut.
9. Slip the hose clip over the hose, fit the hose onto the hose connector and secure with the hose clip.
Commissioning/start-up
NOTE
The unit will be destroyed if it is operated with a dimmer. It contains sensitive electrical components.
•Do not connect the unit to a dimmable power supply.
This is how to connect the power supply:
Switching on: Connect the unit to the mains. The unit switches on immediately.
Switching off: Disconnect the unit from the mains.
When started up, the pump automatically performs a pre-programmed self-test (Environmental Function Control
(EFC)). The pump detects if it is running dry / blocked or submerged. The pump switches off automatically after ap-
prox. 90 seconds if it runs dry/is blocked. In the event of a malfunction, disconnect the power supply and “flood the
pump” or remove the obstacle. Afterwards, the unit can be restarted.

-EN -
14
Remedy of faults
Malfunction
Cause
Remedy
Pump does not start
No mains voltage
•Check mains voltage
•Check supply lines
Pump does not deliver
Filter housing clogged
Clean strainer casings
Excessively soiled water
Clean pump. The pump automatically switches
on again once the motor has cooled down.
Impeller unit blocked
Disconnect the power supply and remove ob-
stacle. Then switch the pump on again.
Insufficient delivered quantity
Filter housing clogged
Clean strainer casings
Excessive loss in the supply lines
•Select larger hose diameter
•Adapt stepped hose adapter to hose diame-
ter
•Reduce hose length to reduce frictional loss
•Avoid unnecessary connection elements
Pump switches off after a short running period
Excessively soiled water
Clean pump. The pump automatically switches
on again once the motor has cooled down.
Impeller unit blocked
Disconnect the power supply and remove ob-
stacle. Then switch the pump on again.
Pump has run dry
Flood pump. Fully submerge the unit when op-
erated in the pond.
Maintenance and cleaning
Cleaning the device
Recommendation regarding cleaning:
•Clean the unit as required but at least twice a year.
•When cleaning the pump, pay particular attention to the cleaning of the impeller unit and pump housing.
•In the event of the filter housing capacity reducing, clean the unit under running water using a brush.
•Do not not use cleaning agents or chemical solutions.
•Recommended cleaning agent for removing stubborn limescale deposits:
– Pump cleaning agent PumpClean from OASE.
– Vinegar- and chlorine-free household cleaning agent.
•After cleaning, thoroughly rinse all parts in clean water.
AquaMax Eco Classic 2500E/3500E
How to proceed:
5F
1. Screw off the stepped hose adapter.
2. Remove screws.
– The screws are used as transport protection and not required for operation.
3. Actuate the engagement hook and fold up the strainer top casing.
4. Remove pump.
5. Unscrew the pump housing by turning counter-clockwise and remove (bayonet closing mechanism).
– Clean all components under running water using a soft brush, replace damage parts.
6. Reassemble the unit in the reverse order.
– Place the pump cable into the cable opening of the bottom strainer casing such that the cable will not be crushed
when closing the filter housing.

-EN -
15
Aquamax Eco Classic 5500/8500/11500/14500/17500
How to proceed:
5G
1. Screw off the stepped hose adapter.
2. Remove screws.
– The screws are used as transport protection and not required for operation.
3. Actuate the engagement hook and fold up the strainer top casing.
4. Remove pump.
5. Remove screws.
6. Remove the pump housing including its holding ring, sealing and impeller unit.
– Clean all components under running water using a soft brush, replace damage parts.
7. Reassemble the unit in the reverse order.
– Place the pump cable into the cable opening of the bottom strainer casing such that the cable will not be crushed
when closing the filter housing.
Wear parts
•Impeller unit
Spare parts
The use of original parts from OASE ensures continued
safe and reliable operation of the unit.
Please visit our website for spare parts drawings and spare
parts.
www.oase-livingwater.com/spareparts
Storage/overwintering
The unit is not frost-proof and has to be removed and put into storage if minus temperatures are expected.
How to correctly store the unit:
•Thoroughly clean the unit, check it for damage and replace any damaged parts.
•Store the pump submerged and in a frost-free environment.
•Protect open plug connections from moisture and dirt.
Repair
A damaged unit cannot be repaired and must be put out of operation. Dispose of the unit in accordance with the regu-
lations.
Disposal
NOTE
Do not dispose of this unit with domestic waste.
•Render the unit unusable beforehand by cutting the cables and dispose of the unit via the return system
provided for this purpose.

-FR -
16
-FR -
Traduction de la notice d'emploi originale
AVERTISSEMENT
•Dans le cas où cet appareil serait utilisé par des mineurs de moins
de 8 ans ainsi que par des personnes souffrant d'un handicap men-
tal ou plus généralement par des personnes manquant d'expé-
rience, un adulte averti devra être présent, qui renseignera le mi-
neur ou la personne fragilisée concernée sur le bon emploi de ce
matériel.
•Les enfants ne doivent pas jouer avec cet appareil.
•Ne pas laisser un enfant sans surveillance pour le nettoyage ou
l'entretien.
•Veiller à ce que l'appareil soit absolument protégé par fusible par le
biais d’une protection différentielle avec un courant assigné de
30 mA maximum.
•Ne brancher l'appareil que lorsque les caractéristiques électriques
de l'appareil et de l'alimentation électrique correspondent. Les carac-
téristiques de l'appareil sont indiquées sur la plaque signalétique de
l'appareil, sur l'emballage ou dans cette notice d'emploi.
•Il existe un risque d’électrocution pouvant entraîner la mort ou des
blessures graves ! Avant tout contact avec l’eau, couper l'alimenta-
tion de tous les appareils électriques se trouvant dans l'eau.
•Utiliser l'appareil uniquement lorsque personne ne se trouve dans
l'eau.
•Ne pas utiliser l'appareil lorsque les câbles électriques ou les boîtiers
sont endommagés.
•Un câble de raccordement endommagé ne peut pas être remplacé.
Mettre l'appareil au rebut.
Consignes de sécurité
Installation électrique correspondant aux prescriptions
•Les installations électriques doivent répondre aux règlements d'installation nationaux et leur exécution est exclusive-
ment réservée à un technicien électricien.
•Une personne est considérée comme technicien électricien lorsqu'elle est capable et habilitée à apprécier et réaliser
les travaux qui lui sont confiés en raison de sa formation technique, de ses connaissances et de son expérience.
Travailler en tant que technicien consiste également à identifier d'éventuels dangers et à respecter les normes régio-
nales et nationales, les règlements et les dispositions en vigueur qui se rapportent aux tâches à exécuter.
•En cas de questions et de problèmes, prière de vous adresser à un technicien électricien.
•Les câbles de rallonge et le distributeur de courant (p. ex. blocs multiprises) doivent être conçus pour une utilisation
en extérieur (protégé contre les projections d'eau).
•Protéger les raccordements à fiche contre l'humidité.
•Raccorder l'appareil uniquement à une prise installée de manière réglementaire.

-FR -
17
Exploitation sécurisée
•L'unité de fonctionnement dans l'appareil contient un aimant à champ magnétique puissant qui risque d'avoir un im-
pact sur les stimulateurs cardiaques ou les défibrillateurs implantés (ICD). Maintenir une distance d'au moins 0,2 m
entre l'implant et l'aimant.
•Ne pas porter ou tirer l'appareil par les câbles électriques.
•Poser les câbles de manière à ce qu'ils soient protégés contre d'éventuels endommagements et veiller à ce que
personne ne puisse trébucher.
•Ne jamais procéder à des modifications techniques sur l’appareil.
•Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice d'emploi. S'il est impossible
de remédier aux problèmes, contacter le SAV agréé ou en cas de doute le constructeur.
•N’utiliser que des pièces de rechange et des accessoires d’origine pour l’appareil.
Remarques relatives à cette notice d'emploi
Bienvenue chez OASE Living Water. Avec l'acquisition du produit AquaMax Eco Classic
2500E/3500E/5500/8500/11500/14500/17500 vous avez fait le bon choix.
Avant la première utilisation de l'appareil, lire attentivement cette notice d'emploi et se familiariser avec l'appareil.
L'exécution de tous les travaux avec et sur cet appareil est autorisée uniquement si elle est conforme aux directives
jointes.
Respecter impérativement les consignes de sécurité relatives à une utilisation correcte et en toute sécurité.
Conserver soigneusement cette notice d'emploi. Lors d'un changement de propriétaire, prière de transmettre égale-
ment cette notice d'emploi.
Avertissements dans cette notice d'emploi
Dans cette notice, les avertissements sont classés par mots de signalisation qui indiquent l'ampleur du risque.
AVERTISSEMENT
•signale une situation éventuellement dangereuse.
•Le non-respect risque d'entraîner la mort ou des blessures graves.
ATTENTION
•signale une situation éventuellement dangereuse.
•Le non-respect risque d'entraîner de légères blessures et futiles.
REMARQUE
Informations permettant d’assurer une meilleure compréhension et d’éviter des dommages matériels ou envi-
ronnementaux.
Références dans cette notice d'emploi
5A Renvoi à l'illustration, p. ex. Figure A.
→Renvoi à un autre chapitre.
Utilisation conforme à la finalité
AquaMax Eco Classic 2500E/3500E/5500/8500/11500/14500/17500, appelé par la suite «appareil», doit être utilisé
exclusivement comme suit :
•Pour le pompage d'eau normale d'étang pour filtres, cascades et cours d'eau.
•Exploitation dans le respect des données techniques.
•Exploitation dans le respect des valeurs d'eau admissibles. (→valeurs de l’eau)
Les restrictions suivantes sont valables pour l'appareil :
•Ne pas utiliser dans des piscines naturelles.
•Ne jamais utiliser dans d'autres liquides que de l'eau.
•Ne jamais utiliser sans débit d'eau.
•Ne pas utiliser à des fins commerciales ou industrielles.
•Ne pas utiliser en relation avec des produits chimiques, des produits alimentaires, des matériaux facilement inflam-
mables ou explosifs.
•A ne pas raccorder à l'alimentation en eau potable.

-FR -
18
Mise en place et raccordement
La mise en place de l'appareil peut être en immersion soit hors au sec.
5A
AVERTISSEMENT
Risque mortel ou de blessures graves du fait de la tension électrique dangereuse de l'appareil s'il est utilisé
dans un étang de baignade.
•Ne pas utiliser l'appareil dans un étang de baignade.
Exploiter l’appareil dans le bassin/l'étang
5B
•Installer l’appareil uniquement en dessous de la surface de l’eau.
Placer l'appareil à l'horizontale et de manière à ce qu'il soit stable sur une surface d'appui solide.
Voici comment procéder :
5C
1. Visser l'embout à étages, avec écrou-raccord et joint, sur la sortie.
2. Si nécessaire raccourcir le manchon au diamètre de la conduite souple utilisée.
– On réduit de cette manière les pertes de charge.
– Avant de serrer l'écrou-raccord à fond, aligner l'embout à étages.
3. Glisser le collier de serrage sur le tuyau, enfiler le tuyau sur le raccord de tuyau et le fixer avec le collier de serrage.
Mise en place de l'appareil au sec
5D
•Piscine naturelle ou piscine, dans laquelle des personnes peuvent se trouver :
– Placer l'appareil à au moins 2 m de l'eau.
•Ne pas exposer la pompe aux rayons directs du soleil.
Voici comment procéder :
5E
1. Enlever les vis.
– Les vis servent de sécurité de transport et ne sont pas requises pour le fonctionnement.
2. Actionner le crochet et rabattre la coque supérieure du filtre pour l'ouvrir.
3. Enlever la pompe.
4. Visser l'embout à étages, joint compris, sur l'entrée.
5. Si nécessaire raccourcir le manchon au diamètre de la conduite souple utilisée.
– On réduit de cette manière les pertes de charge.
6. Glisser le collier de serrage sur le tuyau, enfiler le tuyau sur le raccord de tuyau et le fixer avec le collier de serrage.
– Avant de serrer l'écrou-raccord à fond, aligner l'embout à étages.
7. Visser l'embout à étages, avec écrou-raccord et joint, sur la sortie.
8. Si nécessaire raccourcir le manchon au diamètre de la conduite souple utilisée.
– On réduit de cette manière les pertes de charge.
– Avant de serrer l'écrou-raccord à fond, aligner l'embout à étages.
9. Glisser le collier de serrage sur le tuyau, enfiler le tuyau sur le raccord de tuyau et le fixer avec le collier de serrage.
Mise en service
REMARQUE
L'appareil est détérioré lorsqu’il est utilisé avec un variateur. Il contient des composants électriques fragiles.
•Ne pas raccorder l'appareil à une alimentation en courant avec variateur.
Méthode pour établir l'alimentation en courant :
Allumer : Brancher l'appareil sur la tension secteur. L'appareil se met immédiatement en marche.
Éteindre : Débrancher l'appareil de la tension secteur.
À sa mise en service, la pompe effectue automatiquement un auto-contrôle préprogrammé (Environmental Function
Control (EFC)). La pompe reconnaît si elle se trouve en marche à sec / à l'état bloqué ou immergé. En cas de marche
à sec / de blocage, la pompe se met automatiquement hors circuit après env. 90 secondes. Lors d’un dérangement,
interrompez l'alimentation électrique, « immergez la pompe dans l’eau » ou bien retirez l’obstacle. Vous pouvez en-
suite remettre l’appareil en service.

-FR -
19
Dépannage
Dérangement
Cause
Remède
La pompe ne démarre pas
La tension du réseau manque
•Vérifier la tension de réseau électrique
•Contrôler les conduites d'amenée
La pompe ne refoule pas
Carter du filtre bouché
Nettoyer les enveloppes filtrantes
La pollution de l'eau est excessive
Nettoyer la pompe Après le refroidissement du
moteur la pompe se remet automatiquement
en service.
L'unité de fonctionnement est bloquée
Débrancher la fiche de secteur et enlever
l'obstacle. Remettre ensuite la pompe en cir-
cuit.
Débit de la pompe insuffisant
Carter du filtre bouché
Nettoyer les enveloppes filtrantes
Il y a des pertes trop importantes dans les con-
duites d'amenée
•Sélectionner un diamètre de tuyau plus
grand
•Adapter l'embout à étages au diamètre du
tuyau
•Réduire la longueur du tuyau au minimum
requis
•Eviter les pièces de raccordement inutiles
La pompe s'arrête après une courte période de
marche
La pollution de l'eau est excessive
Nettoyer la pompe Après le refroidissement du
moteur la pompe se remet automatiquement
en service.
L'unité de fonctionnement est bloquée
Débrancher la fiche de secteur et enlever
l'obstacle. Remettre ensuite la pompe en cir-
cuit.
La pompe a marché à sec
Immerger la pompe, Pour le fonctionnement
dans le bassin/l'étang, immerger complètement
l'appareil.
Nettoyage et entretien
Nettoyage de l'appareil
Recommandations de nettoyage :
•Nettoyer l'appareil lorsque nécessaire, mais au moins 2 fois par an.
•Nettoyer en particulier l'unité de fonctionnement et le corps de la pompe.
•Lorsque la performance se réduit, nettoyer le carter de filtre à l'aide d'une brosse douce en le passant sous l'eau
courante.
•Ne pas utiliser de produits de nettoyage ou de solutions chimiques.
•Produits de nettoyage recommandés en cas d'entartrages tenaces :
– Nettoyant pour pompe PumpClean de OASE.
– Détergents ménagers exempts de vinaigre et de chlore.
•Après le nettoyage, rincer méticuleusement toutes les pièces à l'eau claire.
AquaMax Eco Classic 2500E/3500E
Voici comment procéder :
5F
1. Dévisser l'embout de tuyau à étages.
2. Enlever les vis.
– Les vis servent de sécurité de transport et ne sont pas requises pour le fonctionnement.
3. Actionner le crochet et rabattre la coque supérieure du filtre pour l'ouvrir.
4. Enlever la pompe.
5. Tourner le carter de pompe dans le sens anti-horaire et le retirer (verrouillage à baïonnette).
– Nettoyer toutes les pièces sous l'eau courante avec une brosse douce, les vérifier et, éventuellement, remplacer
les pièces endommagées.
6. Remonter l'appareil en suivant l'ordre inverse.
– Poser la conduite de la pompe dans l'ouverture à câble de la coque inférieure de sorte qu'elle à ne pas pouvoir
l'écraser lors de la fermeture du carter de filtre.

-FR -
20
Aquamax Eco Classic 5500/8500/11500/14500/17500
Voici comment procéder :
5G
1. Dévisser l'embout de tuyau à étages.
2. Enlever les vis.
– Les vis servent de sécurité de transport et ne sont pas requises pour le fonctionnement.
3. Actionner le crochet et rabattre la coque supérieure du filtre pour l'ouvrir.
4. Enlever la pompe.
5. Enlever les vis.
6. Enlever le corps de pompe, anneau de maintien, joint et unité de fonctionnement compris.
– Nettoyer toutes les pièces sous l'eau courante avec une brosse douce, les vérifier et, éventuellement, remplacer
les pièces endommagées.
7. Remonter l'appareil en suivant l'ordre inverse.
– Poser la conduite de la pompe dans l'ouverture à câble de la coque inférieure de sorte qu'elle à ne pas pouvoir
l'écraser lors de la fermeture du carter de filtre.
Pièces d'usure
•Unité de fonctionnement
Pièces de rechange
L'appareil continue de fonctionner de manière fiable et sé-
curisée avec des pièces originales d'OASE.
Vous trouverez nos pièces de rechange et leurs schémas
sur notre site internet.
www.oase-livingwater.com/piecesdetachees
Stockage / entreposage pour l'hiver
L'appareil n'est pas résistant au gel et doit absolument être désinstallé et entreposé lorsque du gel est prévu.
Ci-après, la méthode optimale pour entreposer l'appareil :
•Nettoyer méticuleusement l'appareil, l'inspecter pour déceler toute présence éventuelle de dommages, absolument
remplacer toute pièce endommagée.
•Conserver la pompe immergée et à l'abri du gel.
•Protéger les fiches ouvertes contre l'humidité et les salissures.
Réparation
Un carter endommagé ne peut pas être réparé et ne doit plus être utilisé. Recycler l’appareil correctement.
Recyclage
REMARQUE
Il est interdit de mettre cet appareil au rebut en l'évacuant vers la gestion des ordures ménagères.
•Rendre l'appareil inutilisable en coupant le câble et le mettre au rebut en utilisant le système de retour
prévu à cet effet.
