WARNUNG
Original-Anleitung.
WARNUNG
Trennen Sie alle elektrischen Geräte im Wasser vom Stromnetz, bevor
Sie ins Wasser greifen. Andernfalls drohen schwere Verletzungen
oder Tod durch Stromschlag.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und die daraus resultierenden Gefahren
verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und
Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung
durchgeführt werden.

DE
3
Sicherheitshinweise
Elektrischer Anschluss
•Für die Elektroinstallation im Außenbereich gelten spezielle Vorschriften. Die Elektroinstalla-
tion darf nur von einer Elektrofachkraft ausgeführt werden.
– Die Elektrofachkraft ist aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen
qualifiziert und darf Elektroinstallationen im Außenbereich durchführen. Sie kann mögliche
Gefahren erkennen und beachtet die regionalen und nationalen Normen, Vorschriften und
Bestimmungen.
– Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.
•Schließen Sie das Gerät nur an, wenn die elektrischen Daten von Gerät und Stromversorgung
übereinstimmen.
•Schließen Sie das Gerät nur an einer vorschriftsmäßig installierten Steckdose an. Das Gerät
muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maxi-
mal 30 mA abgesichert sein.
•Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwen-
dung im Freien geeignet sein (spritzwassergeschützt).
•Schützen Sie offene Stecker und Buchsen vor Feuchtigkeit.
Sicherer Betrieb
•Verwenden Sie das Gerät nicht, wenn elektrische Leitungen oder Gehäuse beschädigt sind.
•Entsorgen Sie das Gerät, wenn seine Netzanschlussleitung beschädigt ist. Die Netzanschluss-
leitung kann nicht ersetzt werden.
•Die Laufeinheit im Gerät enthält einen Magneten mit starkem Magnetfeld, das Herzschrittma-
cher oder implantierte Defibrillatoren (ICD) beeinflussen kann. Halten Sie zwischen Implantat
und Magnet einen Abstand von mindestens 0,2 m ein.
•Tragen oder ziehen Sie das Gerät nicht an der elektrischen Leitung.
•Verlegen Sie Leitungen so, dass sie vor Beschädigungen geschützt sind und dass niemand dar-
über fallen kann.
•Nehmen Sie niemals technische Änderungen am Gerät vor.
•Führen Sie nur die Arbeiten am Gerät durch, die in dieser Anleitung beschrieben sind.
•Verwenden Sie nur Original-Ersatzteile und -Zubehör.
•Wenden Sie sich bei Problemen an den autorisierten Kundendienst oder an OASE.

4
Bestimmungsgemäße Verwendung
Verwenden Sie das in dieser Anleitung beschriebene Produkt ausschließlich wie folgt:
•Zum Pumpen von normalem Teichwasser für Filtersysteme, Wasserfallsysteme und Bach-
laufsysteme.
•Unter Einhaltung der technischen Daten. (→ Technische Daten)
•Unter Einhaltung der zulässigen Wasserwerte. (→ Zulässige Wasserwerte)
Für das Gerät gelten folgende Einschränkungen:
•Nicht in Schwimmteichen verwenden.
•Niemals mit anderen Flüssigkeiten als Wasser betreiben.
•Niemals ohne Wasserdurchfluss betreiben.
•Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stof-
fen einsetzen.
•Nicht an die Hauswasserversorgung anschließen.
•Nicht für gewerbliche oder industrielle Zwecke verwenden.
•Nach EMV (Elektromagnetische Verträglichkeit) ist dies ein Gerät der Klasse A. In Wohnumge-
bungen kann das Gerät Funkstörungen verursachen. Es obliegt dem Anwender, angemessene
Maßnahmen zu ergreifen.

DE
5
Produktbeschreibung
Übersicht

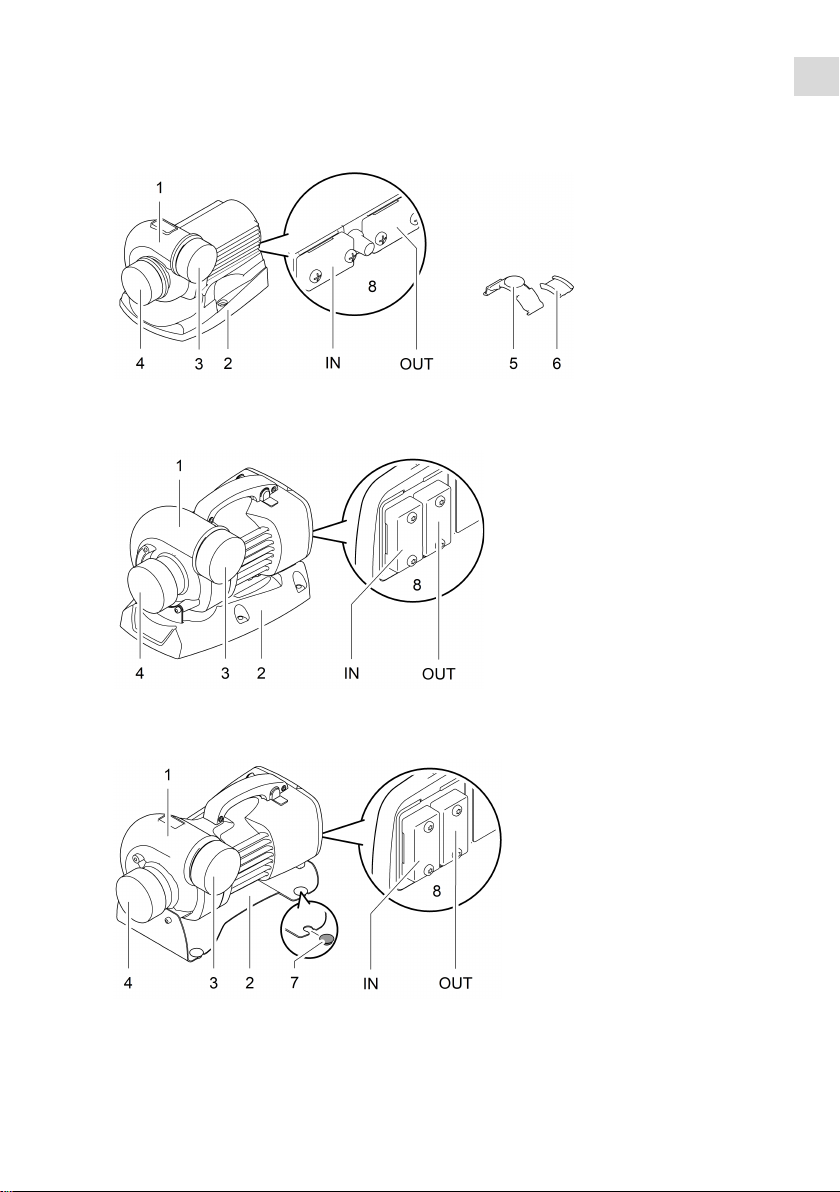

AquaMax Eco Titanium 31000
AMX0049
AquaMax Eco Titanium 51000
AMX0038
AquaMax Eco Titanium 81000
AMX0104

6
AquaMax Eco Titanium
31000
51000
81000
Beschreibung
1
•
•
•
Pumpengehäuse
Das Pumpengehäuse kann um 90° gedreht werden.
2
•
•
•
Gerätefuß
Gewährleistet einen sicheren Stand, eine Verschraubung am Un-
tergrund ist
möglich.
3
•
•
•
Ausgang
(Druckstutzen)
Schutzkappe
n aufbewahren.
Zum Schutz vor schweren Verletzungen bei
laufender Pumpe die Schutzkappe sofort
an-
bringen,
wenn Sie ein angeschlossenes Rohr
entfern
t haben.
4
•
•
•
Eingang
(Saugstutzen)
5
•
– –
Klammeraufsatz
zur Befestigung des OASE Eco Control
6
•
– –
Gummistück für den Klammeraufsatz
7
– –
•
Gummifuß
Abnehmbar, wenn der Gerätefuß verschraubt werden soll.
8
•
•
•
Anschluss Steuerung
•
Zur Bedienung der Pumpe ist das Steuergerät OASE Eco Control
(Zubehör) erforderlich.
•
Alternativ kann die Pumpe in ein OASE Control-Netzwerk einge-
bunden werden.
•Informationen zu OASE Control finden Sie unter www.oase.com.
Symbole auf dem Gerät
Das Gerät ist s
taubdicht und wasserdicht bis 4 m.
Schützen Sie das Gerät vor direkter Sonneneinstrahlung.
Entsorgen Sie das Gerät nicht mit dem normalen Hausmüll.
Lesen Sie die Gebrauchsanleitung.

DE
7

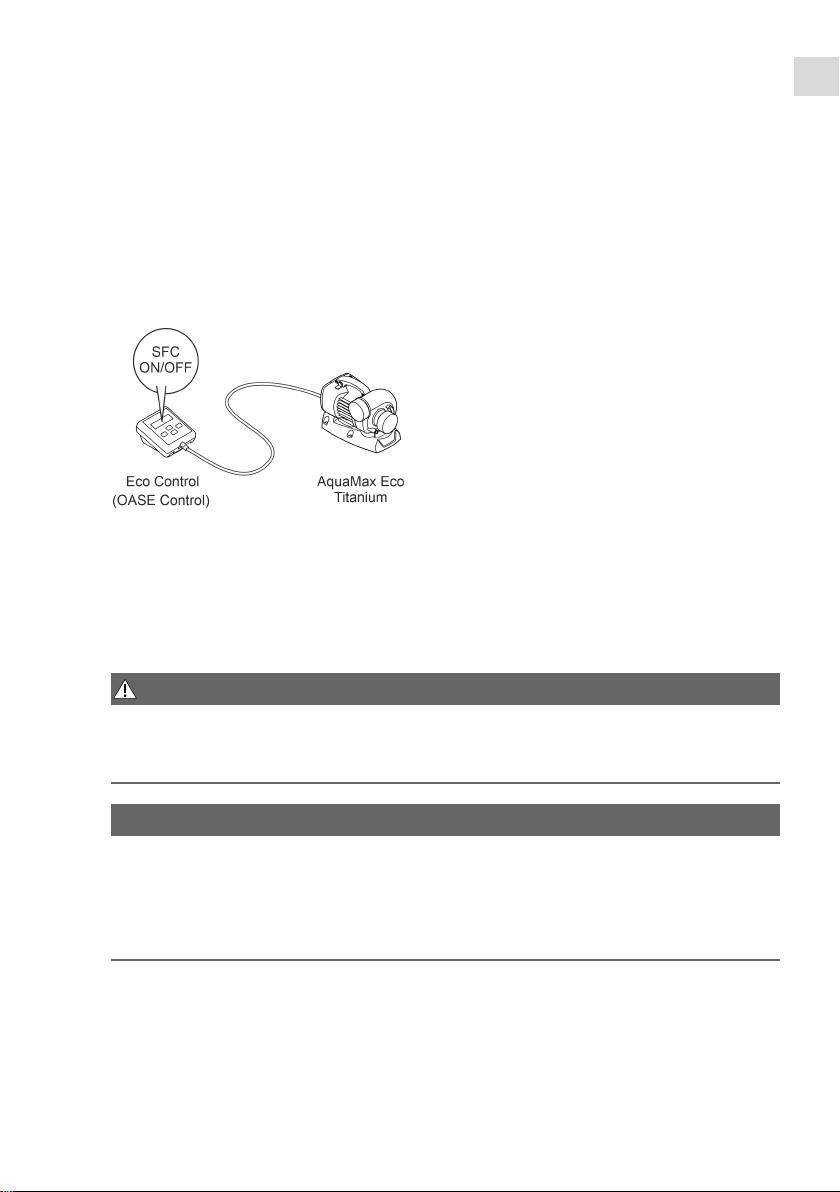

Seasonal Flow Control (SFC)
Bei eingeschalteter SFC-Funktion können Energiekosten gespart werden, weil das Gerät selb-
ständig seine Drehzahl und damit die Wassermenge und Förderhöhe in Abhängigkeit der Wasser-
temperatur optimiert.
Das heißt aber auch, mittels SFC passt sich das Gerät ganzjährig der jeweiligen Teichökologie an
und unterstützt durch die temperaturabhängige Wasserzirkulation die Teichbiologie (Winterbe-
trieb, Übergangsbetrieb und Sommerbetrieb).
SFC funktioniert nicht in der Trockenaufstellung. Bei Einsatz eines Skimmers, Satellitenfil-
ters oder OASE InScenio-Steuergeräts kann es anlagenbedingt empfehlenswert sein, die
SFC-Funktion auszuschalten.
AMX0181
Aufstellen und Anschließen
Die Pumpe kann getaucht (im Wasser) oder trocken (außerhalb vom Wasser) aufgestellt werden.
Die Verwendung der Pumpe ist nur unter Einhaltung der angegebenen Wasserwerte zulässig.
(→ Zulässige Wasserwerte)
WARNUNG
Schwere Verletzungen oder Tod beim Betrieb des Geräts in einem Schwimmteich. Durch defekte
elektrische Geräteteile wird das Wasser unter gefährliche elektrische Spannung gesetzt.
Gerät nicht im Schwimmteich verwenden.
HINWEIS
Beim Fördern von stark verschlammtem Wasser verschleißt die Laufeinheit der Pumpe ggf.
schneller und muss vorzeitig ersetzt werden.
Reinigen Sie den Teich bzw. das Becken gründlich, bevor Sie die Pumpe aufstellen.
Stellen Sie die Pumpe erhöht über den Teichboden auf. Dadurch wird das Ansaugen von ver-
schlammtem Wasser verringert.
Vermeiden Sie direkte Sonneneinstrahlung bei nicht getauchten Gerätekomponenten, da
diese sich dadurch stark aufheizen können. Verwenden Sie ggf. eine Schutzabdeckung.

8

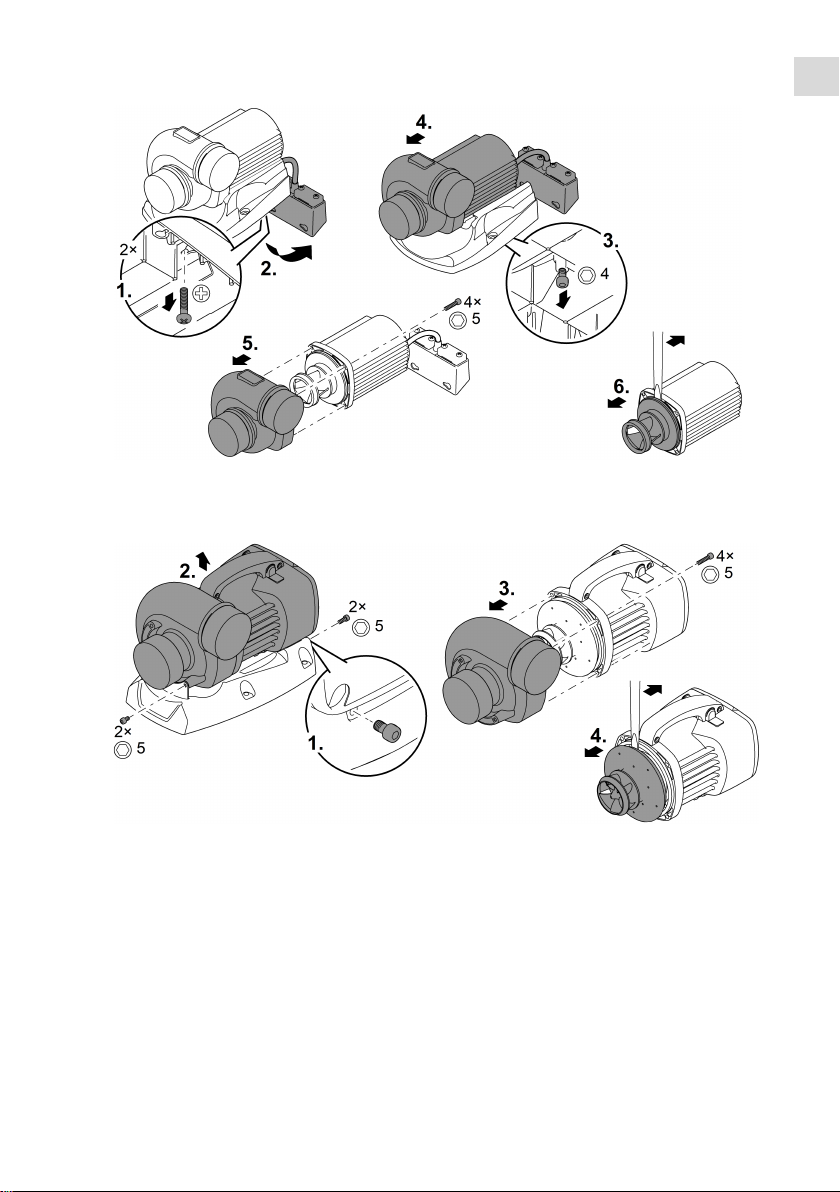

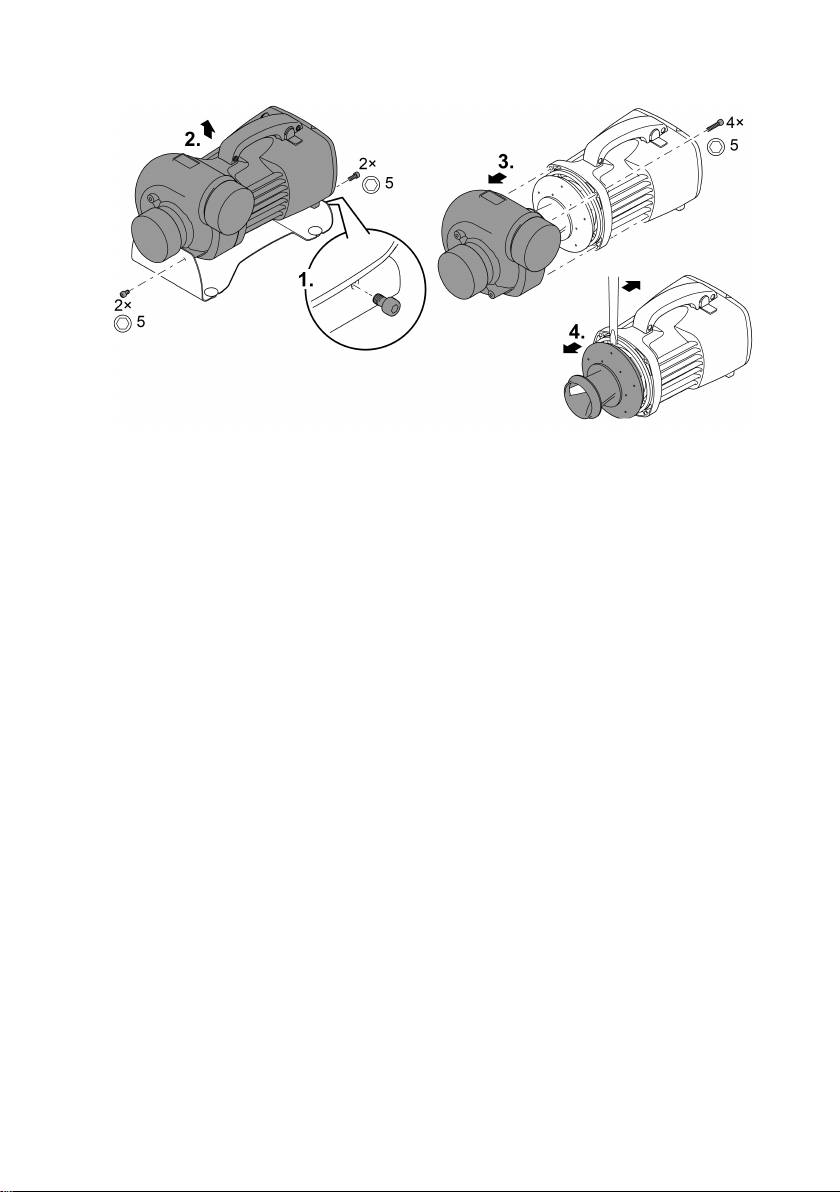

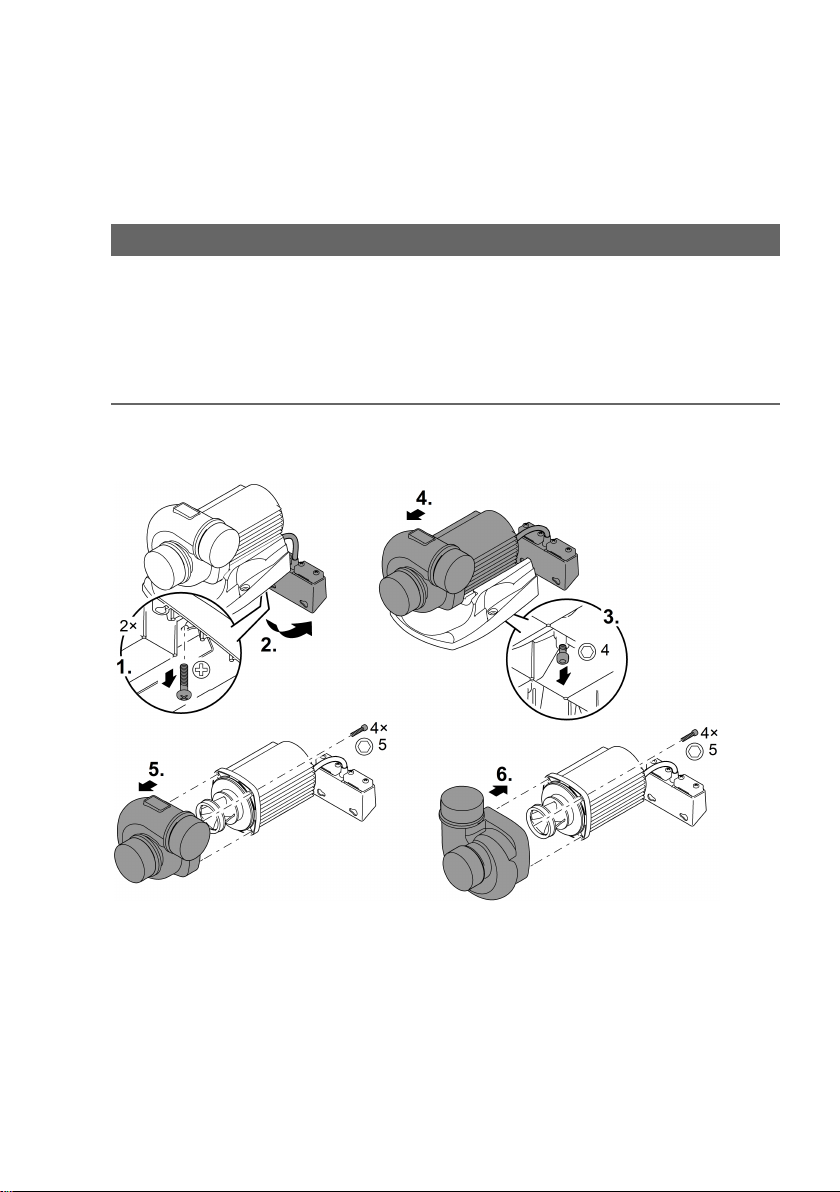

Pumpengehäuse drehen
Falls erforderlich, können Sie das Pumpengehäuse drehen und damit die Lage des Pumpenaus-
gangs um 90° ändern.
•Das Pumpengehäuse kann nur in den beiden dargestellten Positionen montiert werden.
•Bauen Sie die Pumpe in umgekehrter Reihenfolge zusammen.
– Anzugsdrehmoment für alle gelösten Schrauben: 3 Nm
HINWEIS
Die Laufeinheit wird beschädigt, wenn das Pumpengehäuse beim Abnehmen verkantet und ge-
gen die Laufeinheit drückt.
Stellen Sie die Pumpe vor dem Abnehmen des Pumpengehäuses vertikal auf. Dadurch kann das
Pumpengehäuse nicht mit seinem Eigengewicht gegen die Laufeinheit drücken.
Ziehen Sie den Motorblock vorsichtig und gerade vom Pumpengehäuse ab.
Gehen Sie beim Zusammenbau genauso vorsichtig vor.
AquaMax Eco Titanium 31000
AMX0052

DE
9
AquaMax Eco Titanium 51000
AMX0043
AquaMax Eco Titanium 81000
AMX0100

10

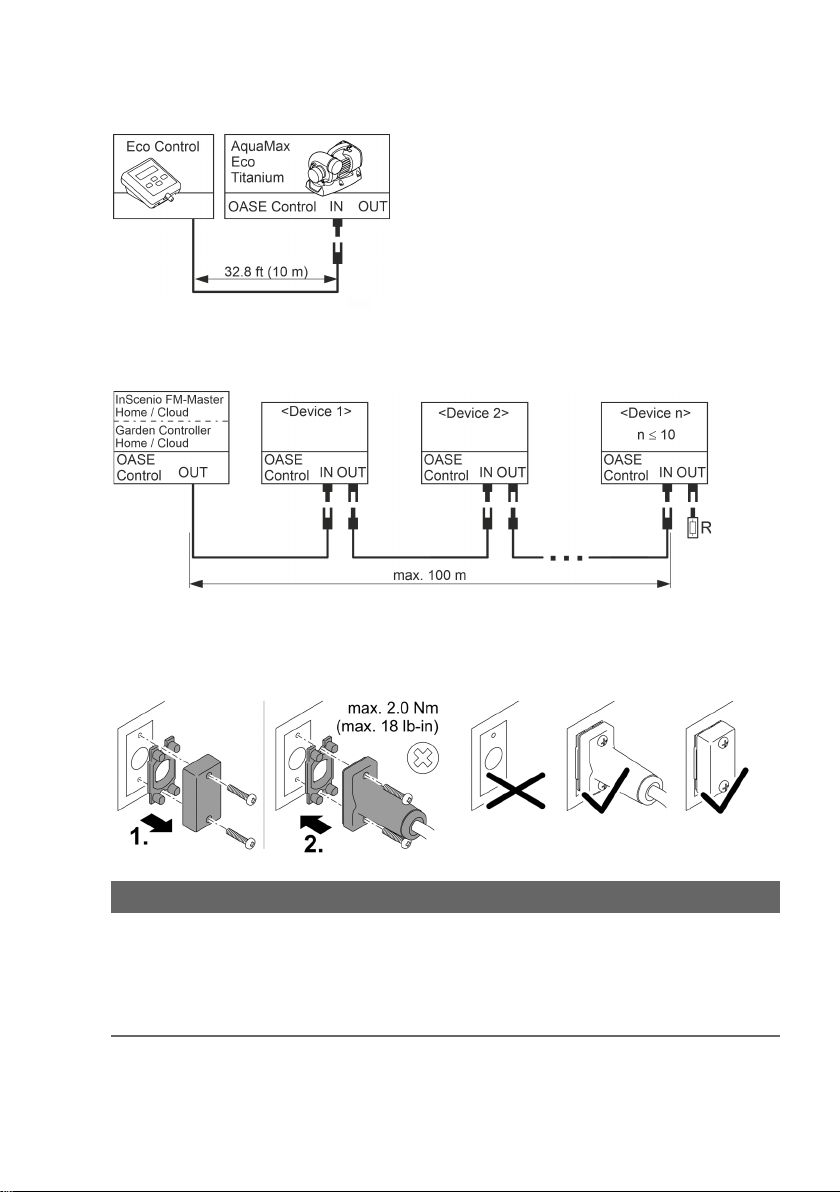

Steuerung anschließen
Zur Bedienung der Pumpe ist das Steuergerät OASE Eco Control (Zubehör) erforderlich.
AMX0101
Alternativ kann die Pumpe in ein OASE Control-Netzwerk eingebunden werden. Informationen
dazu erhalten Sie unter www.oase.com.
EGC0009
Weitere Informationen entnehmen Sie der Gebrauchsanleitung zum Zubehör.
OASE Control-Steckverbindung herstellen und lösen
PLX0004
HINWEIS
Das Gerät wird beschädigt, wenn Wasser in den Steckverbinder eindringt.
•Schließen Sie den Steckverbinder an oder setzen Sie die Schutzkappe auf den Steckverbinder.
– Die Gummidichtung muss sauber sein und passgenau sitzen. Eine beschädigte Gummidich-
tung muss ersetzt werden.
– Sichern Sie den Steckverbinder oder die Schutzkappe mit den beiden Schrauben.

DE
11
Pumpe getaucht aufstellen

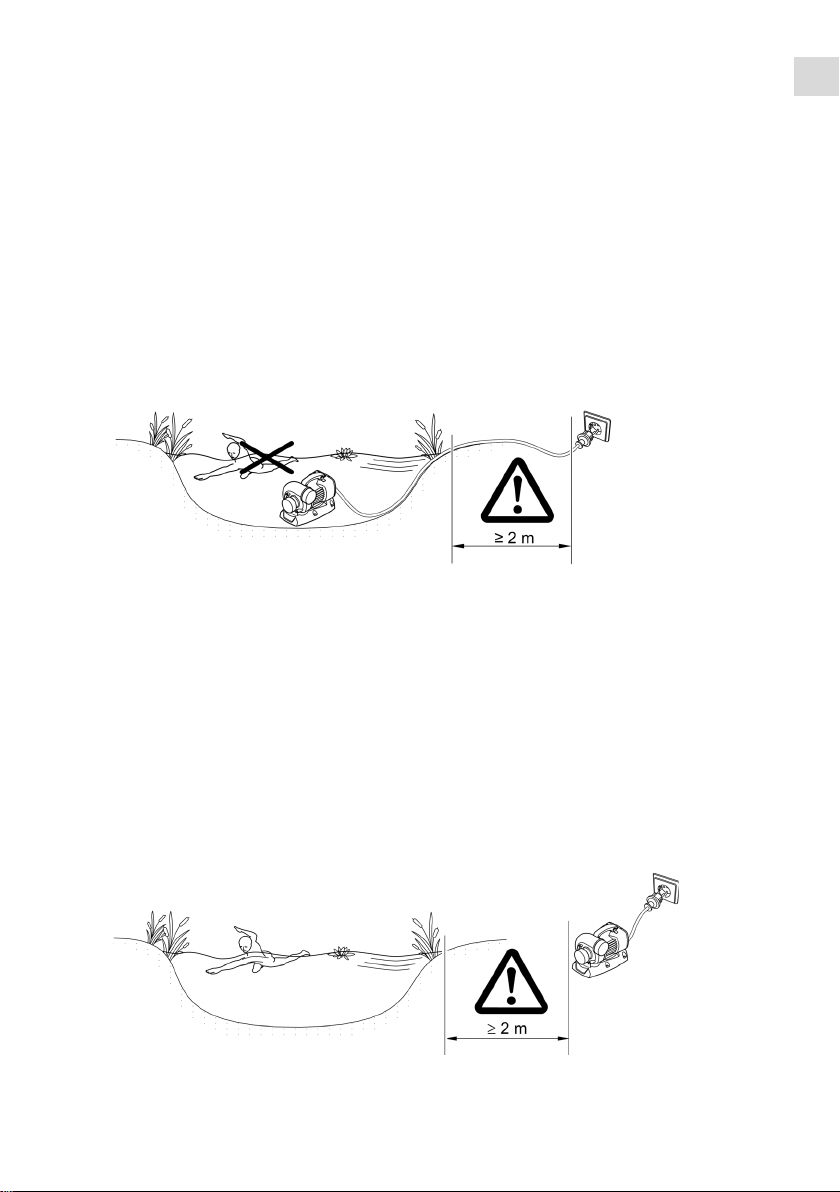

•Netzleitungen oder Netzsteckdosen müssen mindestens 2 m Abstand zum Wasser haben.
•Wenn Sie die Pumpe in einer Pumpenkammer aufstellen (Empfehlung):
– Bei einem Schwimmteich oder Pool, in dem sich Personen aufhalten können, müssen Sie die
Pumpenkammer mindestens 2 m vom Wasser entfernt aufstellen.
– Stellen Sie die Pumpe waagerecht auf.
– Schrauben Sie den Gerätefuß auf den Boden der Pumpenkammer fest, damit die Pumpe si-
cher steht.
•Wenn Sie die Pumpe ohne Pumpenkammer aufstellen:
– Stellen Sie die Pumpe waagerecht auf einem festen, schlammfreien Untergrund auf.
– Sorgen Sie für einen sicheren Stand der Pumpe.
•Betreiben Sie die Pumpe nur, wenn sie vollständig unter Wasser getaucht ist.
•Poolwasser oder Salzwasser können die Optik des Geräts beeinträchtigen. Diese Beeinträchti-
gungen sind von der Garantie ausgeschlossen.
AMX0063
Pumpe trocken aufstellen
•Netzleitungen oder Netzsteckdosen müssen mindestens 2 m Abstand zum Wasser haben.
•Bei einem Schwimmteich oder Pool, in dem sich Personen aufhalten können, müssen Sie die
Pumpe mindestens 2 m vom Wasser entfernt aufstellen.
•Stellen Sie die Pumpe waagerecht auf einem festen Untergrund auf.
•Sorgen Sie für einen sicheren Stand der Pumpe. Schrauben Sie ggf. den Gerätefuß auf dem Un-
tergrund fest.
•Schützen Sie die Pumpe vor direkter Sonneneinstrahlung.
•Halten Sie die maximal zulässige Umgebungstemperatur ein. Sorgen Sie ggf. für eine Zwangs-
kühlung. (→ Technische Daten)
AMX0037

12

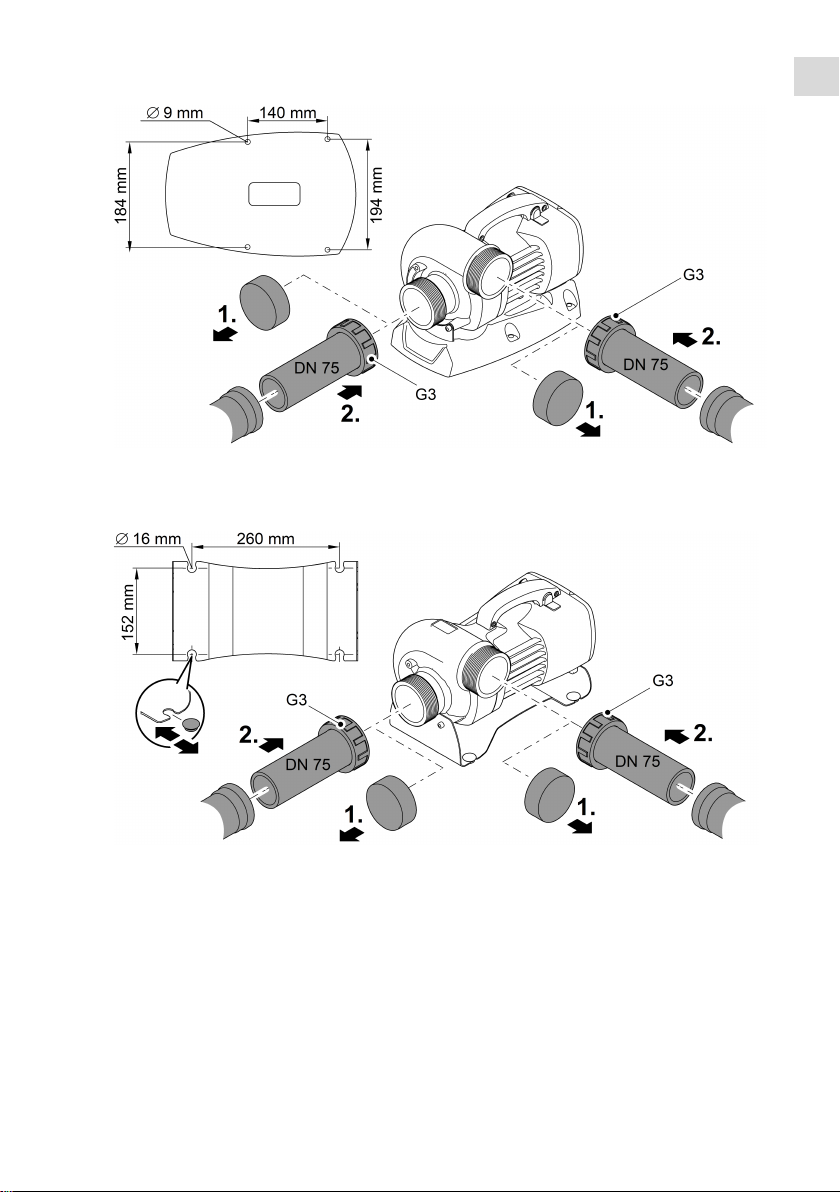

Druckseite/Saugseite anschließen
WARNUNG
Die Laufeinheit dreht sehr schnell. Schwere Verletzungen durch Abtrennen von Gliedmaßen sind
möglich, wenn Sie in die Öffnung des Saugstutzens oder Druckstutzens greifen.
Sichern Sie den Saugstutzen/Druckstutzen mit einem Berührschutz, wenn kein Rohr ange-
schlossen. Der Berührschutz ist als Zubehör erhältlich (AquaMax Eco Titanium 31000: 48597,
AquaMax Eco Titanium 51000, 81000: 73658).
Stellen Sie die Pumpe in eine Pumpenkammer und sichern Sie den Zugang zur Pumpenkammer
(Zugang mit Schloss verriegeln oder verschrauben).
AMX0042
AquaMax Eco Titanium 31000
AMX0051

DE
13
AquaMax Eco Titanium 51000
AMX0040
AquaMax Eco Titanium 81000
AMX0105

14
Inbetriebnahme
HINWEIS
Gerät wird zerstört, wenn es mit einem Dimmer betrieben wird. Es enthält empfindliche elektri-
sche Bauteile.
Gerät nicht an eine dimmbare Stromversorgung anschließen.
HINWEIS
Die Pumpe darf nicht trockenlaufen. Andernfalls wird die Pumpe zerstört.
Betreiben Sie die Pumpe nur, wenn sie getaucht bzw. geflutet ist.
Einschalten / Ausschalten
•Einschalten: Stecken Sie den Netzstecker in die Steckdose.
– Das Gerät schaltet sich sofort ein.
•Ausschalten: Ziehen Sie den Netzstecker aus der Steckdose.
Environmental Function Control (EFC)
Die Pumpe vollzieht bei Inbetriebnahme automatisch einen vorprogrammierten Selbsttest (En-
vironmental Function Control (EFC)). Die Pumpe erkennt, ob sie sich im Trockenlauf/Blockierung
oder im getauchten Zustand befindet. Im Falle von Trockenlauf/Blockierung schaltet die Pumpe
automatisch nach 60 bis 120 Sekunden aus. Unterbrechen Sie im Störfall die Stromzufuhr und
"fluten Sie die Pumpe" bzw. entfernen Sie das Hindernis. Danach können Sie das Gerät wieder in
Betrieb nehmen.

DE
15
Reinigung und Wartung
VORSICHT
Verletzungsgefahr durch unvorhersehbares Anlaufen. Geräteinterne Überwachungsfunktionen
können das Gerät abschalten und selbsttätig wieder einschalten.
Vor Arbeiten am Gerät Netzstecker ziehen.
HINWEIS
Verwenden Sie keine aggressiven Reinigungsmittel oder chemische Lösungen. Diese Mittel kön-
nen das Gehäuse beschädigen, die Funktion des Geräts beeinträchtigen und sie schaden den Tie-
ren, Pflanzen und der Umwelt.
Reinigen Sie das Gerät möglichst mit klarem Wasser und einer weichen Bürste oder einem
Schwamm; bei hartnäckigen Verschmutzungen unter Zuhilfenahme der empfohlenen Reini-
gungsmittel.
Gerät reinigen
Reinigen Sie das Gerät nach Bedarf, aber mindestens 2-mal jährlich.
•Reinigen Sie an der Pumpe besonders die Laufeinheit und das Pumpengehäuse.
•Empfohlene Reinigungsmittel bei hartnäckigen Verkalkungen:
– Pumpenreiniger PumpClean von OASE.
– Essig- und chlorfreien Haushaltsreiniger.
•Nach dem Reinigen alle Teile mit klarem Wasser gründlich abspülen.

16
Laufeinheit reinigen/ersetzen
WARNUNG
Die Laufeinheit dreht sehr schnell. Schwere Verletzungen durch Abtrennen von Gliedmaßen sind
möglich, wenn Sie in die Öffnung des Saugstutzens oder Druckstutzens greifen.
Vor Arbeiten am Gerät Netzstecker ziehen.
HINWEIS
Die Laufeinheit enthält einen starken Magneten, der magnetische Partikel (z. B. Eisenspäne) an-
zieht. Verbleibende Partikel können irreparable Schäden an Laufeinheit und Motorblock verursa-
chen.
Befreien Sie die Laufeinheit vor dem Einbauen sorgfältig von anhaftenden Partikeln.
HINWEIS
Die Laufeinheit wird im Motorblock durch ein Lager geführt. Dieses Lager ist ein Verschleißteil
und sollte gleichzeitig mit der Laufeinheit gewechselt werden.
Das Wechseln des Lagers erfordert besondere Kenntnisse und Werkzeuge. Lassen Sie das La-
ger durch den OASE-Fachhändler wechseln oder schicken Sie die Pumpe zu OASE.
HINWEIS
Die Laufeinheit wird beschädigt, wenn das Pumpengehäuse beim Abnehmen verkantet und ge-
gen die Laufeinheit drückt.
Stellen Sie die Pumpe vor dem Abnehmen des Pumpengehäuses vertikal auf. Dadurch kann das
Pumpengehäuse nicht mit seinem Eigengewicht gegen die Laufeinheit drücken.
Ziehen Sie den Motorblock vorsichtig und gerade vom Pumpengehäuse ab.
Gehen Sie beim Zusammenbau genauso vorsichtig vor.
•Demontieren Sie saugseitig und druckseitig die Rohre.
•Die Laufeinheit gegebenenfalls mit einem Schraubendreher mit breiter Klinge vorsichtig her-
aushebeln.
•Nachdem Sie die Laufeinheit entnommen haben, reinigen Sie alle Teile unter fließendem Lei-
tungswasser.
– Ersetzen Sie eine verschlissene oder beschädigte Laufeinheit.
•Bauen Sie die Pumpe in umgekehrter Reihenfolge zusammen.
– Anzugsdrehmoment für alle gelösten Schrauben: 3 Nm.

DE
17

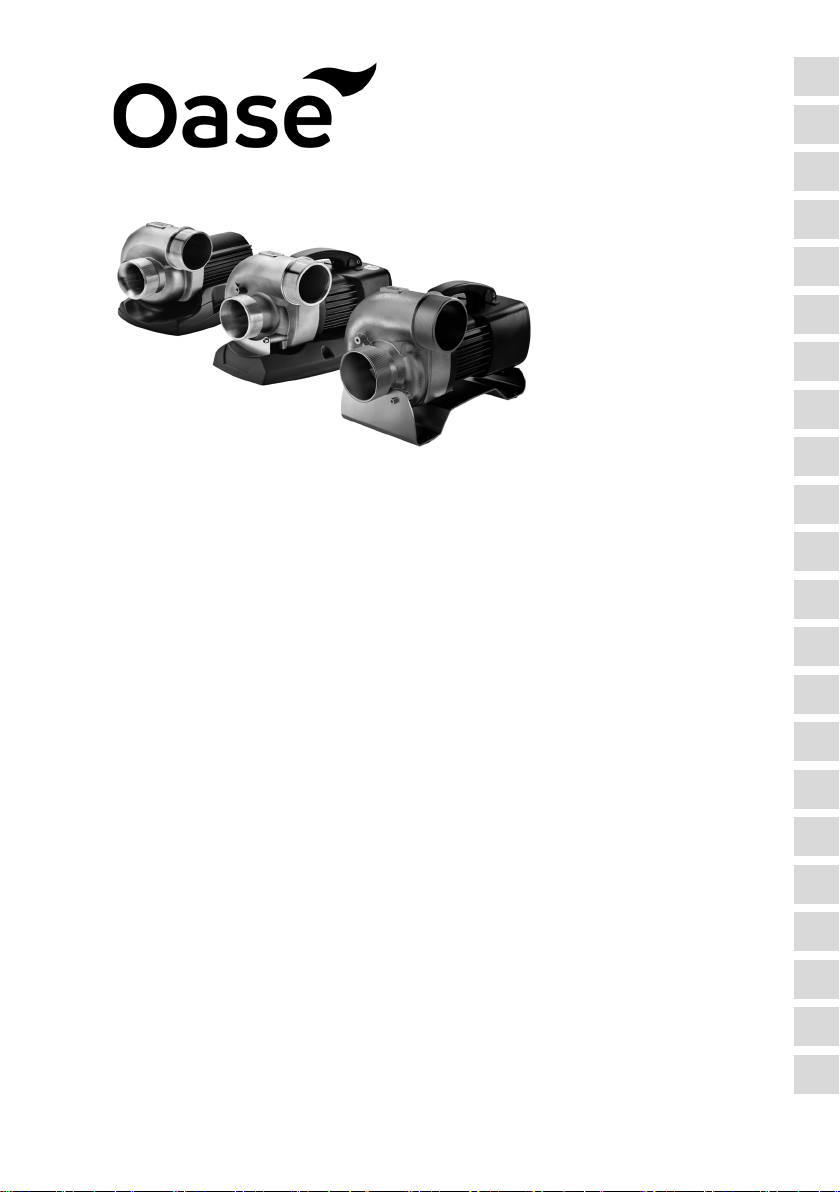

AquaMax Eco Titanium 31000
AMX0053
AquaMax Eco Titanium 51000
AMX0041

18
AquaMax Eco Titanium 81000
AMX0102
Lagern/Überwintern
Das Gerät ist nicht frostsicher und muss bei zu erwartendem Frost deinstalliert und eingelagert
werden.
So lagern Sie das Gerät richtig:
•Reinigen Sie das Gerät gründlich.
•Prüfen Sie das Gerät auf Beschädigungen und ersetzen Sie ggf. beschädigte Teile.
•Pumpe getaucht und frostfrei lagern.
•Offene Steckverbindungen vor Feuchtigkeit und Verschmutzung schützen.

DE
19
Störungsbeseitigung
Störung
Mögliche Ursache
Abhilfe
Die Pumpe läuft nicht an
Netzspannung fehlt
•
Netzspannung überprüfen
•
Zuleitungen kontrollieren
•Pumpe einschalten
Pumpe fördert nicht
Starke Wasserverschmutzung
Pumpe reinigen. Nach Abkühlen des Mo-
tors schaltet sich die Pumpe automatisch
wieder ein.
Lauf
einheit ist blockiert
Netzstecker ziehen
und Hindernis entfer-
nen
. Anschließend Pumpe wieder einschal-
ten.
Fördermenge ungenü-
gend
Lauf
einheit ist schwergängig
Lauf
einheit reinigen
Zu hohe Verluste in den Rohren
•
Größeren Rohrdurchmesser wählen
•
Rohrlänge auf nötiges Minimum redu-
zieren
•
Unnötige Bögen und Verbindungsteile
vermeiden
Pumpe
schaltet nach kur-
zer Laufzeit ab
Starke Wasserverschmutzung
Pumpe reinigen. Nach Abkühlen des Mo-
tors schaltet sich die Pumpe automatisch
wieder ein.
Wassertemperatur zu hoch
Maximale Wassertemperatur von +35
°C
einhalten. Nach Abkühlen des Motors
schalte
t sich die Pumpe automatisch wie-
der ein.
Umgebungstemperatur zu hoch
Maximal zulässige Umgebungstemperatur
einhalten. Nach Abkühlen des Motors
schaltet sich die Pumpe automatisch wie-
der ein.
Lauf
einheit ist blockiert
Netzstecker ziehen
und Hindernis entfer-
nen
. Anschließend Pumpe wieder einschal-
ten.
Pumpe
ist trocken gelaufen
Pumpe fluten. Bei Betrieb im Teich das Ge-
rät vollständig untertauchen.

20
Technische Daten
Gerätedaten
Beschreibung
AquaMax Eco Titanium
31000
51000
81000
Anschlussspannung
V
AC
220
… 240
220
… 240
220
… 240
Netzfrequenz
Hz
50/60
50/60
50/60
Leistungsaufnahme
W
35 … 170
70 … 320
100 … 730
Steuerung über
EGC
EGC
EGC
Eingang
Anschlussgewinde
G2½
G3
G3
für Rohrleitung
DN63
DN75
DN75
Ausgang
Anschlussgewinde
G2½
G3
G3
für Rohrleitung
DN63
DN75
DN75
Zulässige Wassertemperatur (getauchte Aufstel-
lung)
°C
+4
… +35
+4
… +35
+4
… +35
Max. zulässige Umgebungstemperatur bei natürli-
cher Konvektion (Trockenaufstellung)
°C
+30
+30
+30
Max.
zulässige Umgebungstemperatur bei
Zwangskühlung (Trockenaufstellung)
°C
+40
+40
+40
Max. Förderleistung
l/h
31500
51000
81000
Max. Förderhöhe
m
3,3
4
5,5
Max. Korngröße Grobschmutz
mm
6
6
6
Max. Tauchtiefe
m
≤4
≤4
≤4
Kabellänge
m
10
10
10
Abmessungen
Länge
mm
275
350
390
Breite
mm
175
220
235
Höhe
mm
200
245
245
Gewicht
kg
9,2
16,5
17,5
Zulässige Wasserwerte
Typ
Frischwasser
Poolwasser
Salzwasser
pH-Wert
6,8 … 8,5
7,2 … 8,3
7,5 … 8,5
Härte
DH
8 … 15
8 … 15
20 … 30
Freies
Chlor
mg/l
<0,3
<0,6
<0,3
Chloridgehalt
mg/l
<250
<250
<22000
Salzgehalt
%
<0,4
<0,4
<4
Gesamttrockenrückstand
mg/l
<50
<50
<50
Temperatur
°C
+4 … +35
+4 … +30
+4 … +28
