Oehlbach Phaser User manual

Oehlbach Phaser
Gebrauchsanleitung - ArtNr. 17017
Owner’s Manual - ArtNo. 17017

1
TEST
BATT LOW 2
2
OEHLBACH®PHASER
DE - Gebrauchsanleitung
Vielen Dank, daß Sie sich für ein OEHLBACH®Qualitätsprodukt entschieden haben.
Allgemein
Das OEHLBACH®Phasenprüfgerät PHASER (Artikel 17017) eignet sich zur schnellen und
einfachen Bestimmung der phasenrichtigen Polung von Audio- und Videokomponenten.
Schließen Sie mehrere Hifi-, Video- oder Homecinema Geräte an eine Steckdosenleiste an,
ohne deren Phasenlage zu berücksichtigen, kann es vorkommen, daß sich Massepotential-
Ausgleichsströme störend bemerkbar machen.
Beim korrekten Anschluss an eine phasengekennzeichnete Netzleiste (wie z. B. eine
Oehlbach®Powersocket) kann dies nicht passieren und Sie erhalten beste Bild- und
Tonergebnisse.

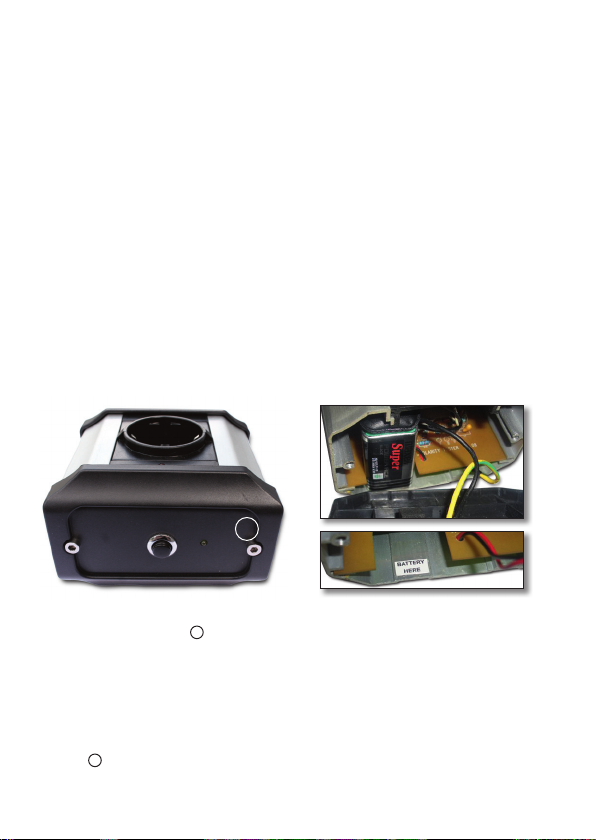

Einlegen der Batterie
Öffnen Sie mit dem mitgelieferten Inbusschlüssel die Seite des Gerätes, auf der sich das
9V-Block Symbol befindet. Schließen Sie nun die mitgelieferte 9 V Blockbatterie an die
dafür vorgesehenen Anschlüssen an und verstauen Sie die Batterie in aufrechter Position
(siehe Bild). Der seitliche Deckel darf beim Zuschrauben keine mechanische Spannung
haben. Danach ist das Gerät einsatzbereit.
Wir empfehlen bei längerem Nichtgebrauch des Testers die Batterie zu entfernen.
Batterie Ladekontroll - LED
Die gelbe „BATT. LOW“ LED 2beginnt bei schwach werdender Batteriekapazität zu leuch-
ten. Bitte ersetzen Sie die 9V Blockbatterie in diesem Falle; nur so ist eine einwandfreie
Funktion des Gerätes gewährleistet.

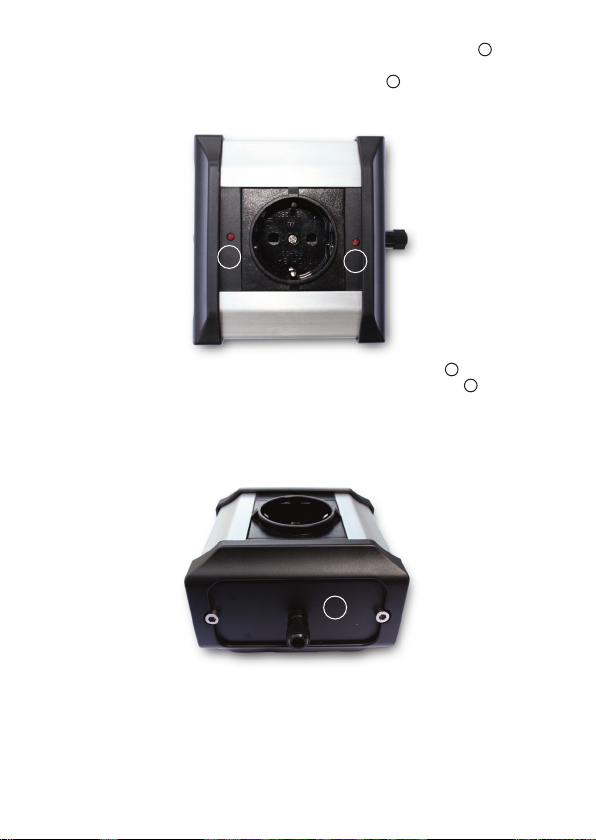

Ermitteln der Phase Ihrer Geräte mit dem Polaritätstester
Schalten Sie den Power-Schalter des Gerätes, bei dem Sie die Phasenlage ermitteln möch-
ten, auf AUS (off). Bei Geräten mit separatem Main Power Schalter bitte diesen ebenfalls
ausschalten. Verbinden Sie das zu prüfende Gerät an den Oehlbach®PHASER und schalten
Sie dieses auf „Ein“ (ON). Eine der beiden roten LED 3leuchtet nun für die Dauer des

PHASE
3
PHASE
3
GROUND 4
3
Drückens und signalisiert die Lage der Phase des angeschlossenen Gerätes. Zur Kontrolle
können Sie nun den Stecker des Gerätes aus dem Phasenprüfgerät ziehen und um 180°
gedreht wieder einstecken. Beim Drücken des TEST-Knopfes sollte nun die andere rote
LED 3leuchten. Die Phasenlage des Gerätes ist damit ermittelt. Markieren Sie diejenige
Steckerseite, auf der die LED 3leuchtete mit einem der beiliegenden roten Farbringen,
indem Sie diesen über den Pin stecken, bei dem Sie die Phase ermittelt haben. Somit
erkennen Sie auch zukünftig beim Anschluß der Geräte an eine Steckdosenleiste deren
Phasenlage und können diese dort alle phasengleich anschließen.
Sollte auch nach dem Drehen des Steckers um 180° jeweils immer dieselbe LED 3
leuchten, stellen Sie mit dem beiliegenden Massekabel eine Verbindung zwischen dem
PHASER 4und der Masse des zu testenden Gerätes her. Ein optimaler Massepunkt ist
z.B. der äußere Kontakt einer Cinchbuchse.
Danach wiederholen Sie die Testprozedur wie oben beschrieben und ermitteln somit die
Phasenlage. Ihre Anlage kann nun optimal an die Steckdosenleiste angeschlossen werden.
Umwelthinweis
Batterien – auch schwermetallfreie – dürfen nicht in dem normalen Hausmüll entsorgt
werden. Verbrauchte Batterien müssen in die Altbatteriesammelgefäße bei Handel und
öffentlichrechtlichen Entsorgungsträgern gegeben werden.

1
TEST
BATT LOW 2
4
OEHLBACH®PHASER
UK - Operating instructions
Thank you for purchasing an OEHLBACH®quality product.
General
The OEHLBACH®PHASER phase tester (part 17017) is intended for the rapid and simple
detection of the phase-proper polarity of audio and video components. If you connect a
number of hi-fi, video or home cinema devices to a multiple outlet strip without taking
account of their phase, the earth potential equalising currents cause perceptible interfe-
rence. This cannot happen if you connect correctly to a phase-identified mains strip (such
as the Oehlbach®Powersocket ) and you will be rewarded with the best picture and sound
quality.

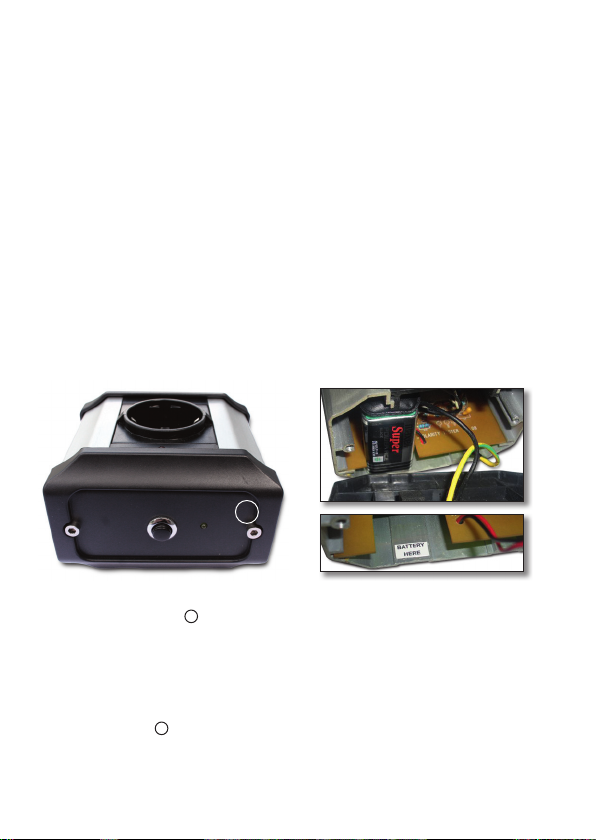

Inserting the battery
Use the Allen key supplied to open the side of the device on which the “9 V Block” symbol
is located. Now connect the 9 V battery supplied to the terminals provided and stow the
battery in an upright position in the tester (photo). Avoid mechanical stress when screwing
down the side cover. The device is now ready for use.
We recommend that you remove the battery if you will not be using the tester for some
time.
Battery charge indicator LED
The yellow „BATT. LOW“ LED 2comes on as battery capacity begins to fade. Please
replace the 9 V battery if this occurs, otherwise perfect operation of the device cannot be
guaranteed.
Determining the phase of your devices using the polarity tester
Switch off the power switch on the device for which you wish to determine the phase
difference. On a device with a separate main power switch, switch this off, too. Then
connect the device to the OEHLBACH®PHASER, switch the device on and press and hold
the „TEST“ button. One of the two red LEDs 3now lights up while you hold the button to
indicate the phase on the connected device. To check, you can now remove the device
plug from the phase tester, turn it through 180° and plug it in again. The other red LED 3

GROUND 4
PHASE
3
PHASE
3
5
should now light up when you press the TEST button.The phasing of the device has now
been determined. Mark the connector side on which the LED 3lit up with one of the red
colour rings supplied by pushing it over the pin for which you have determined the phase.
This means that the next time you connect your devices to a multiple outlet strip you will
know their phasing and can connect them all with the same phase.
Should the same LED 3light up even after you have turned the plug through 180°, make
a connection with the enclosed earth cable between the PHASER 4and the earth of the
device to be tested. The outside contact of a Cinch socket, for instance, makes a perfect
earthing point.
Then repeat the TEST procedure as described above and determine the phasing.Your
system can now be connected to a multiple outlet strip with the best results.
Environmental note
Batteries – even heavy metal-free batteries – must not be disposed of in household waste.
Exhausted batteries must be disposed of in the old battery bins in shops or at public dispo-
sal sites.

1
TEST
BATT LOW 2
6
TESTEUR DE PHASE OEHLBACH®
F - Guide d’utilisation
Nous vous remercions d’avoir choisi un produit de qualité OEHLBACH®.
Généralités
Le testeur de phases OEHLBACH®PHASER (article 17017) vous permet d´établir rapide-
ment et en toute simplicité la polarité correcte des phases des composants audio et vidéo.
Si vous raccordez plusieurs appareils HiFi, vidéo ou home cinéma à une multiprise sans
tenir compte des phases, il se peut que vous constatiez des perturbations au niveau des
courants transitoires potentiels de masse.
En raccordant correctement à une multiprise et signalisation de phase (par ex. Oehlbach®
Powersocket), vous évitez ce risque et obtenez les meilleurs des résultats en terme
d‘image et de son.
Mise en place de la batterie
Ouvrez le côté de l’appareil sur lequel se trouve le symbole de pile 9V à l’aide de la clé
Inbuss fournie. Connectez alors la batterie monobloc de 9 V fournie aux raccordements
prévus à cet effet et positionnez la batterie en position verticale (voir l‘illustration). Le
couvercle latéral ne doit pas être soumis à une tension mécanique lorsque vous vissez.
L’appareil est maintenant prêt à fonctionner.
Nous recommandons de retirer la batterie en cas de non utilisation prolongée du testeur.
Contrôle de charge de batterie - DEL
La DEL jaune « BATT. LOW » 2s’allume lorsque la capacité de la batterie devient faible.
Dans ce cas, remplacer la batterie monobloc de 9 V. Un fonctionnement impeccable de
l‘appareil n´est garanti que dans ces conditions.
Déterminer la phase de vos appareils au moyen du testeur de polarité
Eteignez l‘appareil pour lequel vous souhaitez établir l’angle des phases avec l’interrupteur
d’allumage (off). Pour les appareils équipés d’un interrupteur principal d’allumage, celuici
doit également être mis hors tension. Branchez l’appareil de contrôle à l’unité OEHLBACH®
PHASER et mettez cette unité en marche (ON). L’une des deux DEL rouges 3s‘allume

GROUND 4
PHASE
3
PHASE
3
7
pendant que la touche est enfoncée et signalise l’angle de phase de l‘appareil connecté.
Pour contrôler, vous pouvez alors débrancher l‘appareil du testeur de phases et rebranchez
en inversant à 180°. En appuyant sur le bouton de TEST, la deuxième DEL rouge 3devrait
s‘allumer. L’angle de phase de l’appareil est ainsi établi. Marquez le côté du connecteur au
niveau duquel la DEL 3était allumée à l´aide l‘un des anneaux de couleur rouge joints en
l‘insérant sur la broche qui correspond à celle où la phase a été établie. Ainsi, vous recon-
naîtrez leurs angles également lorsque vous raccorderez vos appareils à une multiprise et
vous pourrez procéder à une connexion équiphasée.
Si après avoir tourné le connecteur à 180° ce sont toujours les mêmes DEL 3qui s´allu-
ment, établissez une liaison avec le câble de masse joint entre le testeur de phase 4et la
masse de l’appareil à tester. Le contact extérieur d’une douille cinch constitue par ex. un
point de masse optimal.
Recommencez ensuite la procédure de TEST comme décrit ci-dessus et établissez ainsi
l’angle de phase. Votre installation peut maintenant être raccordée de façon optimale à la
multiprise.
Information sur l’environnement
Les batteries, même celles ne contenant pas de métaux lourds, ne doivent pas être élimi-
nées avec les ordures ménagères normales. Les batteries usagées doivent être déposées
dans des collecteurs de batteries usagées que l’on trouve chez les commerçants et les
prestataires d‘élimination de droit public.

1
TEST
BATT LOW 2
8
OEHLBACH®PHASER
NL - Gebruiksaanwijzing
Hartelijk dank dat u voor een Oehlbach kwaliteitsproduct hebt gekozen.
Algemeen
De Oehlbach fasetester PHASER (artikel 17017) is bedoeld voor het snel en eenvoudig
vaststellen van de juiste fase van audio- en videocomponenten. Wanneer u meerdere
hifi-, video- of homecinema apparaten op één stopcontact aansluit zonder de fase van elk
apparaat te controleren, kan het voorkomen dat de vereffeningsstromen storend merkbaar
worden.
Bij een correcte aansluiting aan een fase-geïdentificeerde contactdoos (bijv. een
Oehlbach®Powersocket) gebeurt dit niet en verkrijgt u de beste beeld- en geluidspresta-
ties.
Batterij plaatsen
Open met de meegeleverde imbussleutel de zijkant van het apparaat met het pictogram
van de 9 Volt batterij. Sluit nu de meegeleverde 9 Volt batterij aan op de daartoe voorziene
aansluitingen en plaats de batterij rechtop in het compartiment (zie afbeelding). Het deksel
mag bij het dichtschroeven niet onder mechanische spanning komen te staan. Daarna is
het apparaat klaar voor gebruik.
Batterij capaciteitscontrole
De gele „BATT. LOW“ LED 2begint bij een zwakke batterijcapaciteit te branden. Vervangt
u in dit geval de batterij; alleen zo is een storingsvrije werking gegarandeerd.
Vaststellen van de fase van uw apparatuur met de polariteitstester
Zet u de aan-uit schakelaar van het apparaat waarvan u de fase wilt testen, op “uit”. Bij
apparatuur met gescheiden main power schakelaar deze ook uitschakelen. Sluit daarna
het te testen apparaat aan op de Oehlbach®PHASER en schakel die daarna in (ON). Eén
van beide rode LEDS 3gaat branden zolang u op de TEST schakelaar drukt en signaleert
de fase van het aangesloten apparaat. Ter controle kunt u de nu de stekker van het ap-
paraat uit de tester trekken en er 180 graden gedraaid in steken. Bij het drukken op de

GROUND 4
PHASE
3
PHASE
3
9
TEST-toets zal nu de andere rode LED 3gaan branden. De fase van het aangesloten
apparaat is hiermee vastgesteld. Markeert u de kant van de stekker waarbij de LED ging
branden met één van de meegeleverde rode ringen, die u over de pin kunt schuiven aan
de kant waar de LED 3ging branden. Zo herkent u in de toekomst bij het aansluiten
van de apparatuur de juiste fase meteen, en kunt u alle apparatuur met de juiste fase
aansluiten.
Zou ook na het 180 graden draaien van de stekker dezelfde LED 3branden, legt u dan
een massakabel aan tussen de Phaser 4en de massa van het te testen apparaat. Een
geschikt massapunt is bijvoorbeeld het buitenste contact van een cinchstekker. Daarna
herhaalt u de testprocedure en stelt u de juiste fase vast. Uw installatie kan dan op de
juiste wijze op de contactdoos aangesloten worden.
Milieutip
Batterijen – ook die zonder zware metalen – mogen niet met het gebruikelijke huisafval
worden meegegeven. Lege batterijen dienen naar de speciaal daartoe bestemde inzamel-
punten te worden gebracht.

1
TEST
BATT LOW 2
10
OEHLBACH®PHASER
ES - Manual de instrucciones
Muchas gracias por haber confiado en la calidad de los productos OEHLBACH®.
Generalidades
El analizador de fase OEHLBACH®PHASER (artículo 17017) es apto para la determinación
rápida y sencilla de la polaridad en concordancia de fase de los componentes de audio y
vídeo. Si conecta varios aparatos de HIFI, video o Homecinema a una regleta de enchufes
sin tener presente su posición de fase, puede ocurrir que se perciba de forma molesta
corrientes de compensación de potencial de masa.
Al conectar correctamente a una regleta de red con fases marcadas (como p.ej. una
Oehlbach®Powersocket) no podrá ocurrir esto y obtendrá el mejor resultado de imagen
y sonido.
Colocar las baterías
Abra con la llave Allen suministrada la parte lateral del aparato donde se encuentra el
símbolo de la batería de 9 V. Conecte ahora la batería de 9V suministrada a las conexiones
previstas para ello, colocando la batería en posición vertical (ver imagen). La tapa lateral
no deberá tensionarse mecánicamente al atornillar. Tras eso el aparato estará listo para
funcionar.
Le recomendamos quitar la batería si no va a utilizar el analizador durante mucho tiempo.
Control de carga de batería – LED
El LED de „BATERÍA BAJA“ 2amarillo comienza a iluminarse cuando la capacidad de la
batería empieza a ser baja. En este caso sustituya por favor la batería de bloque de 9 V;
sólo de este modo se garantiza una función sin problemas del aparato.
Obtención de la fase de su aparato con el analizador de polaridad
Apague (off) el interruptor de corriente del aparato que desea conocer la posición de fase.
En aparatos con interruptor de corriente central, apáguelo también. Conecte el aparato que
desea controlar al Oehlbach®PHASER y ahora encienda el aparato (ON). Uno de los dos
LED rojos 3se ilumina mientras se presiona y señaliza la situación de la fase del aparato

GROUND 4
GROUND 4
PHASE
3
PHASE
3
11
conectado. Para controlar puede desconectar el enchufe del aparato del analizador de fase
y volverlo a conectar girándolo 180º. Al presionar el botón de prueba debería iluminarse el
otro LED rojo 3. De este modo se proporciona la posición de fase del aparato. Marque el
lateral del enchufe en el que brilla el LED 3con un anillo de color rojo introduciéndolo en
el terminal en el que ha obtenido la fase. De este modo reconocerá en el futuro la posición
de fase al conectar el aparato a una regleta de enchufe y podrá conectarlo con la misma
fase.
Si tras girar el enchufe 180° se ilumina siempre el mismo LED 3establezca una conexión
con el cable de masa proporcionado entre el PHASER 4y la masa del aparato a probar.
Un punto de masa óptimo es, por ejemplo, el contacto exterior de un conector cinch.
Repita luego el procedimiento de la prueba tal y como está arriba y obtenga así la posición
de fase. Su instalación se podrá conectar ahora de forma óptima a la regleta de enchufe.
Nota ecológica
Las baterías (también sin metales pesados) no se deben tirar a la basura normal. Las
baterías utilizadas se deberán tirar a los recogedores de baterías viejas de tiendas o en
los lugares públicos de eliminación de basuras.

1
TEST
BATT LOW 2
12
OEHLBACH®PHASER
PL - Instrukcja obsługi
Dziękujemy, że zdecydowaliście się Państwo na zakup produktu firmy OEHLBACH®.
Informacje ogólne
Próbnik faz OEHLBACH®PHASER (nr art. 17017) nadaje się do szybkiego i łatwego
określania prawidłowych biegunów komponentów audio i wideo. W przypadku podłączania
kilku urządzeń hi-fi, wideo lub home-cinema do jednaj listwy wtykowej bez uwzględnienia
położenia faz może się zdarzyć, że prądy wyrównujące potencjał masy będą powodować
zakłócenia.
Przy prawidłowym przyłączeniu do listwy sieciowej z oznaczeniem faz (jak np. Oehlbach®
Powersocket) jest to niemożliwe i w ten sposób otrzymujecie Państwo najlepszą jakość
obrazu oraz dźwięku.
Wkładanie baterii
Dostarczonym kluczem imbusowym otworzyć bok urządzenia, na którym znajduje się
symbol baterii 9 V. Dostarczoną baterię 9 V podłączyć do przewidzianych przyłączy i
umieścić ją w pozycji pionowej (patrz zdjęcie). Boczna pokrywa podczas dokręcania nie
może być naprężona. Następnie urządzenie jest gotowe do pracy.
W przypadku długiego nieużywania testera zaleca się wyciągnięcie baterii.
Dioda LED kontroli naładowania baterii
Żółta dioda „BATT. LOW” 2zaczyna się świecić przy słabo naładowanej baterii. W takim
przypadku wymienić baterię 9 V; tylko w ten sposób zapewnione jest prawidłowe działanie
urządzenia.
Ustalanie faz urządzeń za pomocą testera biegunowości
W urządzeniu, przy którym ma być ustalane położenie fazy, przestawić przełącznik Power
na WYŁ. (Off). W przypadku urządzeń z osobnymi przełącznikami Main Power również one
muszą zostać wyłączone. Następnie podłączyć urządzenie do testera Oehlbach®PHASER
i włączyć je (On). Jedna z dwóch czerwonych diod LED 3świeci się teraz przez okres
naciśnięcia przycisku i sygnalizuje położenie fazy podłączonego urządzenia. W celu kontroli

GROUND 4
GROUND 4
PHASE
3
PHASE
3
13
można wyciągnąć wtyczkę urządzenia z testera faz, obrócić ją o 180° i wetknąć ponownie.
Przy naciśnięciu przycisku TEST powinna teraz świecić się druga dioda LED 3. W ten
sposób zostaje ustalone położenie fazy urządzenia. Zaznaczyć dołączonym czerwonym
okręgiem tę stronę wtyczki, po której świeciła się dioda LED 3podczas ustalania fazy.
Dzięki temu także w przyszłości podczas podłączania urządzeń do listwy wtykowej będzie
znane ich położenie fazy, co umożliwi równofazowe podłączanie.
Jeśli po obróceniu wtyczki o 180° nadal świeci się ta sama dioda LED 3, utworzyć
dołączonym kablem masowym połączenie pomiędzy próbnikiem PHASER 4a masą testo-
wanego urządzenia. Optymalnym punktem masy jest np. zewnętrzny zestyk gniazda Cinch.
Następnie powtórzyć TEST zgodnie z powyższym opisem i ustalić położenie fazy. Teraz
Państwa urządzenia mogą zostać optymalnie podłączone do listwy wtykowej.
Wskazówka ekologiczna
Baterie – także nie zawierające metali ciężkich – nie mogą być wyrzucane razem ze
zwykłymi śmieciami domowymi. Zużyte baterie należy wyrzucać do pojemników przezna-
czonych w tym celu, znajdujących się w sklepach lub komunalnych punktach utylizacyj-
nych.

1
TEST
BATT LOW 2
14
OEHLBACH®PHASER
RU - Руководство пользователя
Благодарим за то, что вы остановили свой выбор на качественной продукции марки
OEHLBACH®.
Общие сведения
Фазовый детектор PHASER производства компании OEHLBACH®(артикул 17017)
предназначен для быстрого и простого определения полярности фаз аудио- и
видеокомпонентов. Если подключить дополнительные устройства: Hi-Fi, видео или
домашний кинотеатр на одну розетку, не учитывая их фазировки, то образующиеся
уравнивающие токи могут создавать ощутимые помехи.
При правильном подключении к сетевой колодке с обозначенными фазами
(например, Oehlbach®Powersocket) этого не случится, и вы получите звук и картинку
наилучшего качества.
Установка батареи
С помощью входящего в комплект шестигранного ключа откройте боковую крышку,
на которой находится символ блока 9 В. Подключите входящую в комплект
моноблочную батарею 9 В к предусмотренным для этого разъемам и вставьте
батарею внутрь в вертикальном положении (см. рисунок). Во время прикручивания
на место боковая крышка не должна иметь механического напряжения. После этого
прибор готов к эксплуатации.
Если прибор долгое время не используется, рекомендуется извлекать батарею из
корпуса прибора.
Светодиодный индикатор заряда батареи
Желтый светодиодный индикатор «BATT. LOW» 2начинать гореть при слабом заряде
батареи. В этом случае замените моноблочную батарею 9 В; только после этого
можно гарантировать безупречную работу прибора.
Определение фазы устройства с помощью фазового детектора
Установите выключатель устройства, для которого необходимо определить
расположение фаз, в положение ВЫКЛ. В устройствах с отдельно установленным

GROUND 4
GROUND 4
PHASE
3
PHASE
3
15
выключателем питания выключите его. Подключите устройство к детектору OEHLBACH®
PHASER и включите его «Вкл.» (ON). Один из двух красных светодиодных индикаторов
3
горит в течение всего времени нажатия, указывая расположение фазы подключенного
устройства. Для проверки можно вынуть вилку подключенного устройства, повернуть
ее на 180° и снова вставить в розетку фазового детектора. При нажатии кнопки «TEST»
должен загореться уже другой красный светодиодный индикатор 3. Полярность фаз
устройства определена. Обозначьте ту сторону вилки, с которой загорелся красный
светодиодный индикатор (3), одним из входящих в комплект красных колец, чтобы
потом вставлять в соответствующее гнездо розетки с определенной фазой. Перед
включением устройства в розетку определите также ее полярность, чтобы правильно
выполнить подключение.
Если же при повороте вилки на 180° горит тот же красный светодиодный индикатор
3
,
установите соединение между детектором PHASE R 4 и массой тестируемого устройства
с помощью входящего в комплект измерительного кабеля. Оптимальной точкой
измерения является, например, внешний контакт разъема «тюльпан».
После этого повторите процедуру тестирования, как описано выше, и определите
таким образом полярность фаз. Теперь ваше устройство может быть оптимальным
образом подключено к розетке сети питания.
Указание по защите окружающей среды
Батареи (это относится и к батареям, не содержащим тяжелые металлы) нельзя
выбрасывать вместе с бытовыми отходами. Использованные батареи следует
сдавать в пункт сбора старых батарей при магазине или в уполномоченную
организацию по утилизации подобных отходов.

OEHLBACH®Kabel GmbH www.oehlbach.com
[email protected]
oehlbach.de
2 Jahre Garantie/ 2 years warranty
Technische Änderungen vorbehalten/ technical modification subject to change without notice
