OHAUS Scout SPX User manual

Quick Start Guide ScoutSPX Balances
Ohaus Corporation www.ohaus.com iScoutSPX Balances
UNPACKING
Carefully remove your Scout balance and each of its components from the
package. Store the packaging material to ensure safe storage and future transport.
Included Components:
Balance
Pan
Quick Start Guide
Calibration Mass (only for models up to 620g
capacity)
Warranty Card
AC Adapter & Plug
SELECTING THE LOCATION
Place on a firm, steady surface with sufficient space. Avoid excessive air current,
vibrations, heat sources, or rapid temperature changes.

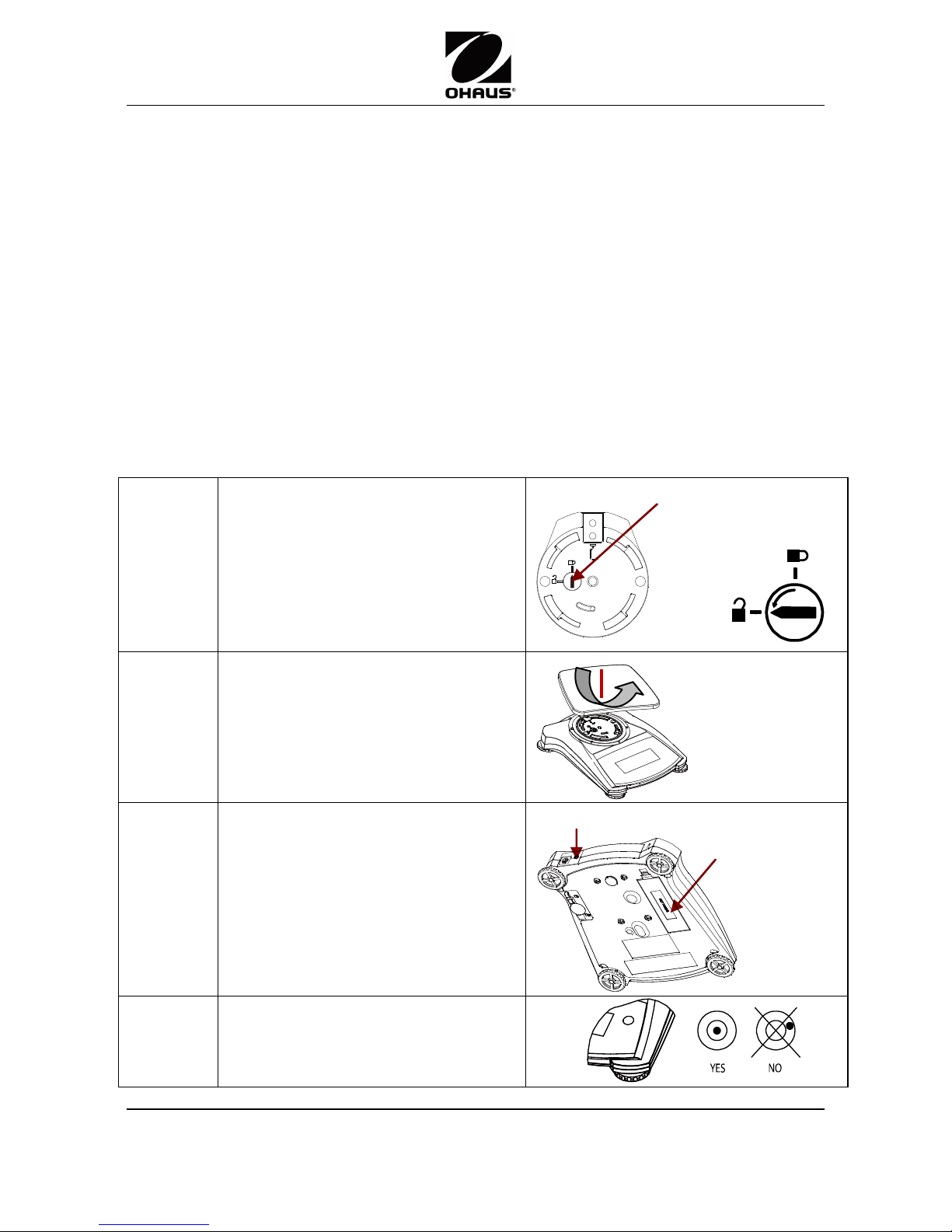

PREPARATION FOR USE
Step-1
Release the red Transportation
Lock on subplatform of the
balance
Turn the pointer 90counter-
clockwise.
Step-2
Install the Pan
Rectangular pan: Place diagonally
on sub-platform and rotate
counter-clockwise until it locks.
Round pan: Set straight down on
subplatform.
Step-3
Connect Power
Connect the AC Adapter to the
balance input jack.
Battery Installation
Install the Four “AA” (LR6)
batteries (not included) with
polarity as shown in the battery
compartment.
Step-4
Level the balance
Level the balance before using by
adjusting the feet until level
bubble is center
AC Adapter Jack
Battery
Compartment
Subplatform
Transportation
Lock Pointer
Unlocked
Position
Locked
Position

ScoutSPX Balances Quick Start Guide
ScoutSPX Balances ii Ohaus Corporation www.ohaus.com
SAFETY PRECAUTIONS
CAUTION: Read all safety warnings before installing, making
connections, or servicing this equipment. Failure to comply with these
warnings could result in personal injury and/or property damage. Retain
all instructions for future reference.
Verify that the local AC power supply voltage is within the input voltage range
printed on the AC adapter’s ratings label.
Only connect the AC adapter to a compatible grounded socket.
Position the instrument such that the AC adapter can be easily disconnected
from the socket.
Position the power cord so that it does not pose a potential obstacle or tripping
hazard.
Operate the equipment only under ambient conditions specified in the user
instructions.
Do not operate the equipment in hazardous or explosive environments.
Disconnect the equipment from mains power before cleaning or servicing.
Service should only be performed by authorized personnel.

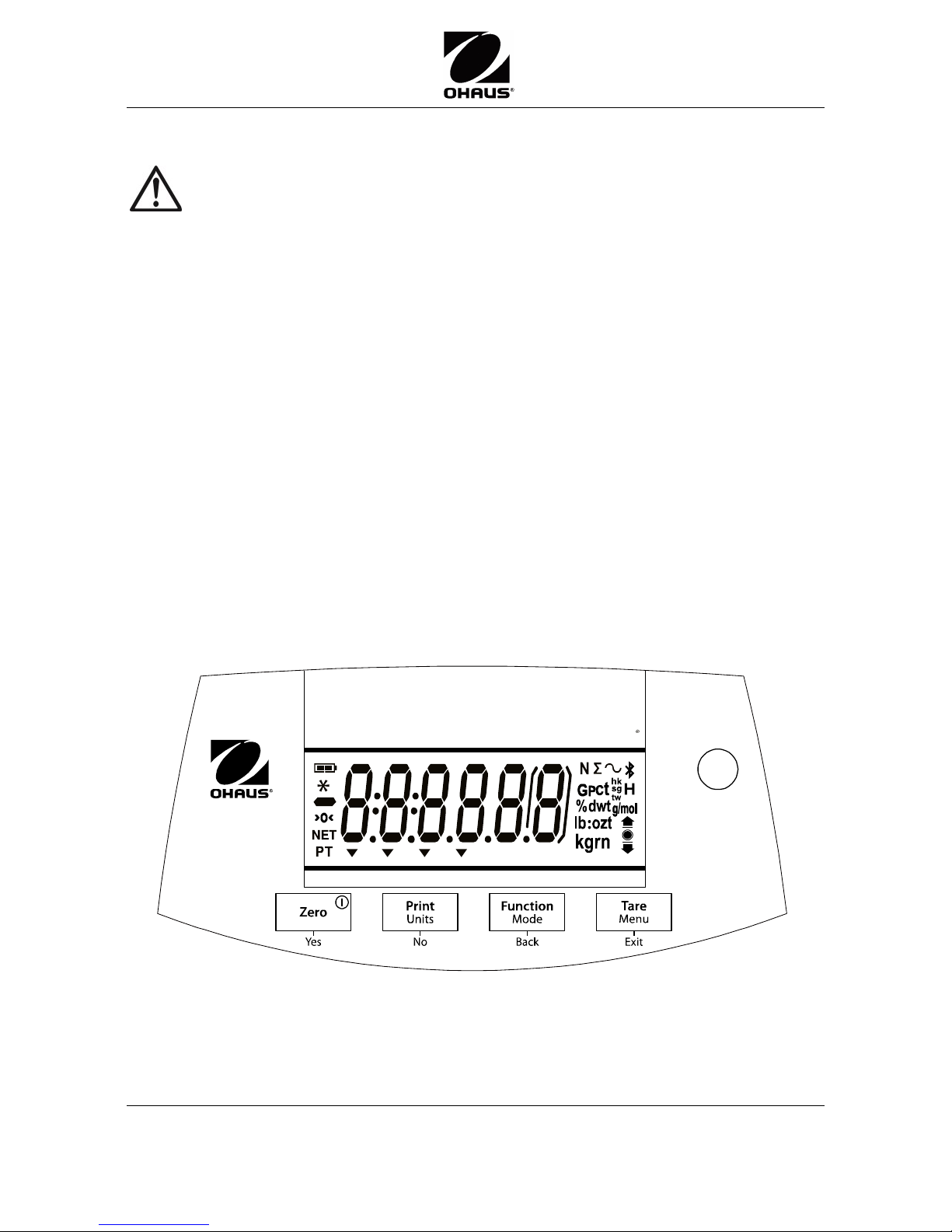

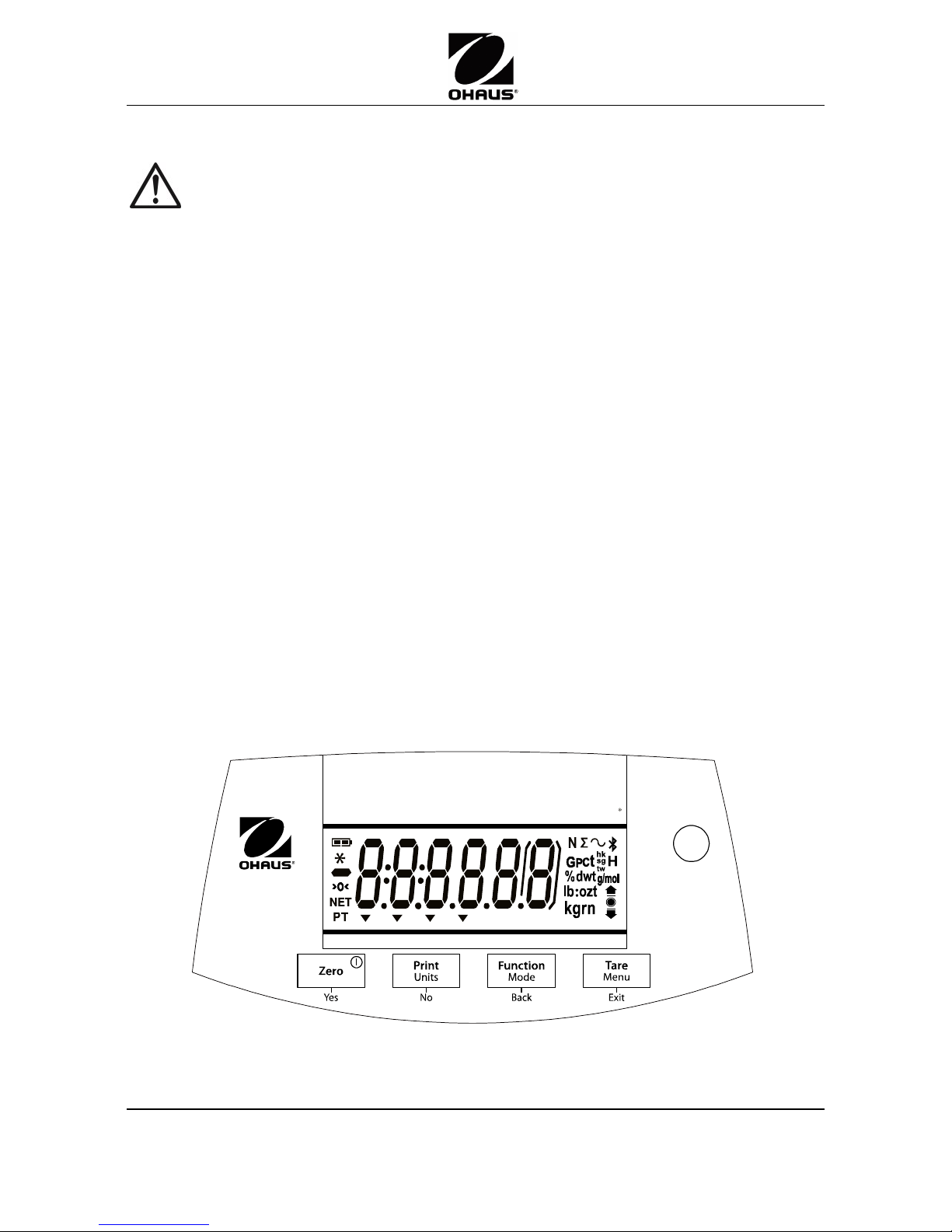

CONTROLS
Button Functions
COUT
S

Quick Start Guide ScoutSPX Balances
Ohaus Corporation www.ohaus.com iii ScoutSPX Balances
Button
Short Press
Zero/On
Turns the
balance on;
If balance is
On, sets Zero
Print
Initiates print
Function
Initiates an
application
mode
Tare
Tare
Long Press
Off
Turns the
balance Off
Units
Changes the
weighing unit
Mode
Changes the
application
mode
Menu
Enters the
User menu
Short Press
(Menu
Function)
Yes
Accepts the
current setting
No
Advances to
the next menu
or setting
Back
Moves to
previous
menu item
Exit
Exits the User
menu
CALIBRATION
When the balance is operated for the first time, a span calibration is
recommended to ensure accurate weighing results. With balance turned on:
Step-1
Press and hold Menu until [mMeNU] (Menu) is displayed.
Step-2
Release the button, the display will show [C.A.L].
Step-3
Press Yes to accept. [SpaN] will then be shown.
Step-4
Press Yes to begin the span calibration. Zero reading is stored
automatically.
Step-5
Place the specified span calibration mass or press No to select an
alternate weight.
[--C--] will be displayed while the reading is stored
The display will show [done] if the calibration was successful. The balance
returns to the previous application mode and is ready for use.
OPERATION & APPLICATIONS
The balance can be configured to operate in various Application modes. Press
and hold Mode key to select your Application mode.
The Scout SPX balance incorporates the following Applications:
[wWEIGH]
[Count]
[Percnt]
[CHECk]
[total]
[Hold]
Weighing
Parts
Counting
Percent
Weighing
Check
Weighing
Totalization
Display
Hold

ScoutSPX Balances Quick Start Guide
ScoutSPX Balances iv Ohaus Corporation www.ohaus.com
Weighing
1. Press the Zero/On button to turn the balance on.
2. Select Weighing (this application is the default) by pressing & holding Mode
key.
3. Press Tare or Zero if necessary to begin.
4. Place objects on the pan to display the weight. When stable, the *appears.
The display shows the resulting value of the sample.
MENU STRUCTURE
Sub-Menus
C.a.l
S.e.t.u.p
M.o.d.e
U.n.i.t
E.n.d
User Menu
Items:
Span
Lin
Reset
Yes/No
Filter
Low/Med/High
AZT
0.5/1/3/Off
StableRange
0.5/1/2//5
Backlight
Off/On/Auto
Auto Tare
Off/On/On-acc
Auto Off
Off/1/5/10
Reset
Yes/No
Weighing
On/Off
Counting
On/Off
Percent
On/Off
Check
On/Off
Totalize
On/Off
Hold
Disp/Peak/Off
Reset
g
kg
ct
N
oz
ozt
dwt
lb
lb:oz
grn
hkt*
sgt*
twt*
t*
tola/tical
C
End
End
End
End
Note: Bold fonts are default settings in the menus. * Only available in certain regions.
ADDITIONAL FEATURES

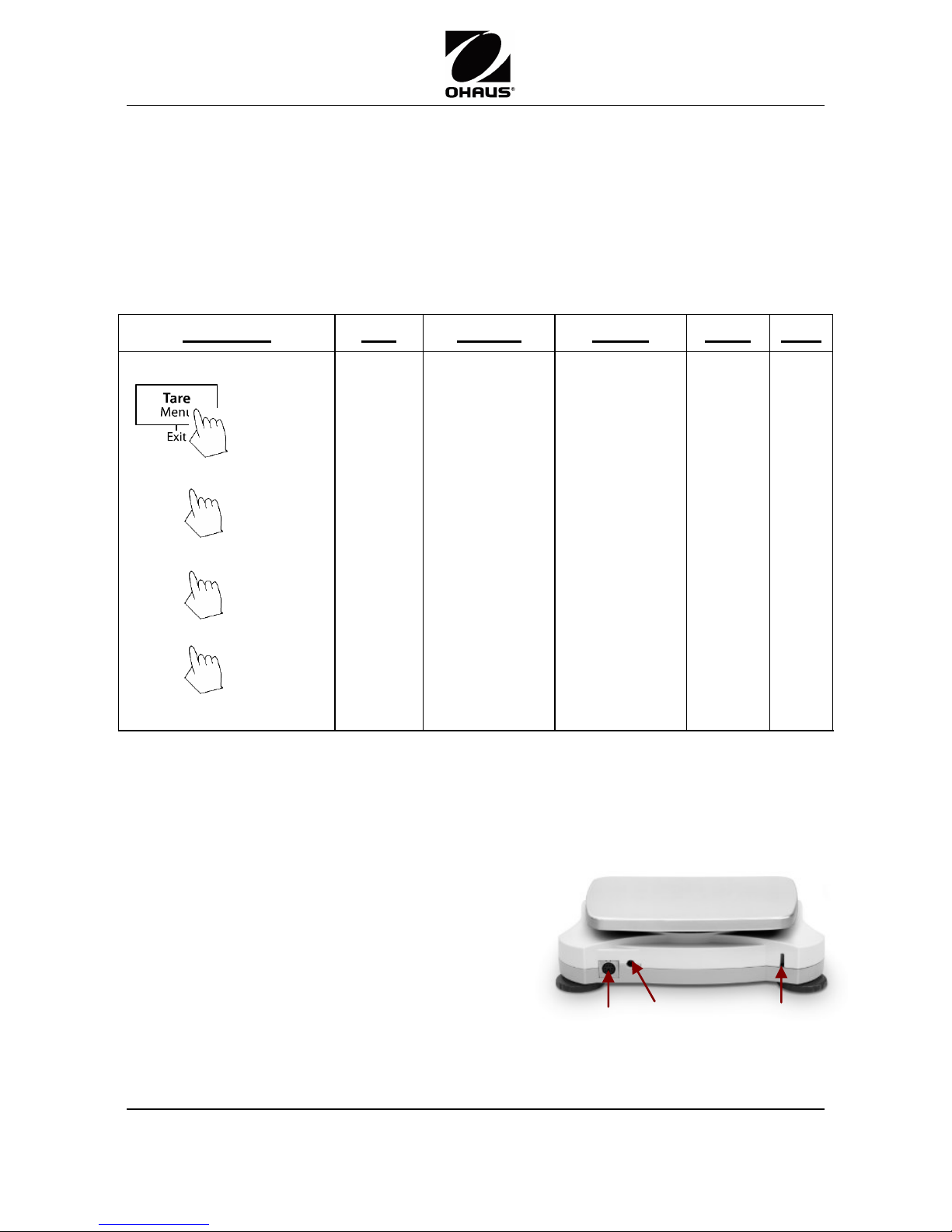

Connecting the Interface
Use an optional interface connectivity kit to
connect the balance either to a computer,
printer or OHAUS auxiliary display.
Below Interface kit accessories are available:
RS232, USB Host, USB Device, Ethernet,
Bluetooth*.
Interface connection on the rear of
the balance:
* Interface kits may vary according to local regulations
No/Back
Long press -
Enter menu
Short press -
Accept
Short press –
Go to
Next/Prev.
menu
Yes
Exit
Short press –
Exit menu
Interface connection
AC Adapter jack
Security slot

Quick Start Guide ScoutSPX Balances
Ohaus Corporation www.ohaus.com vScoutSPX Balances

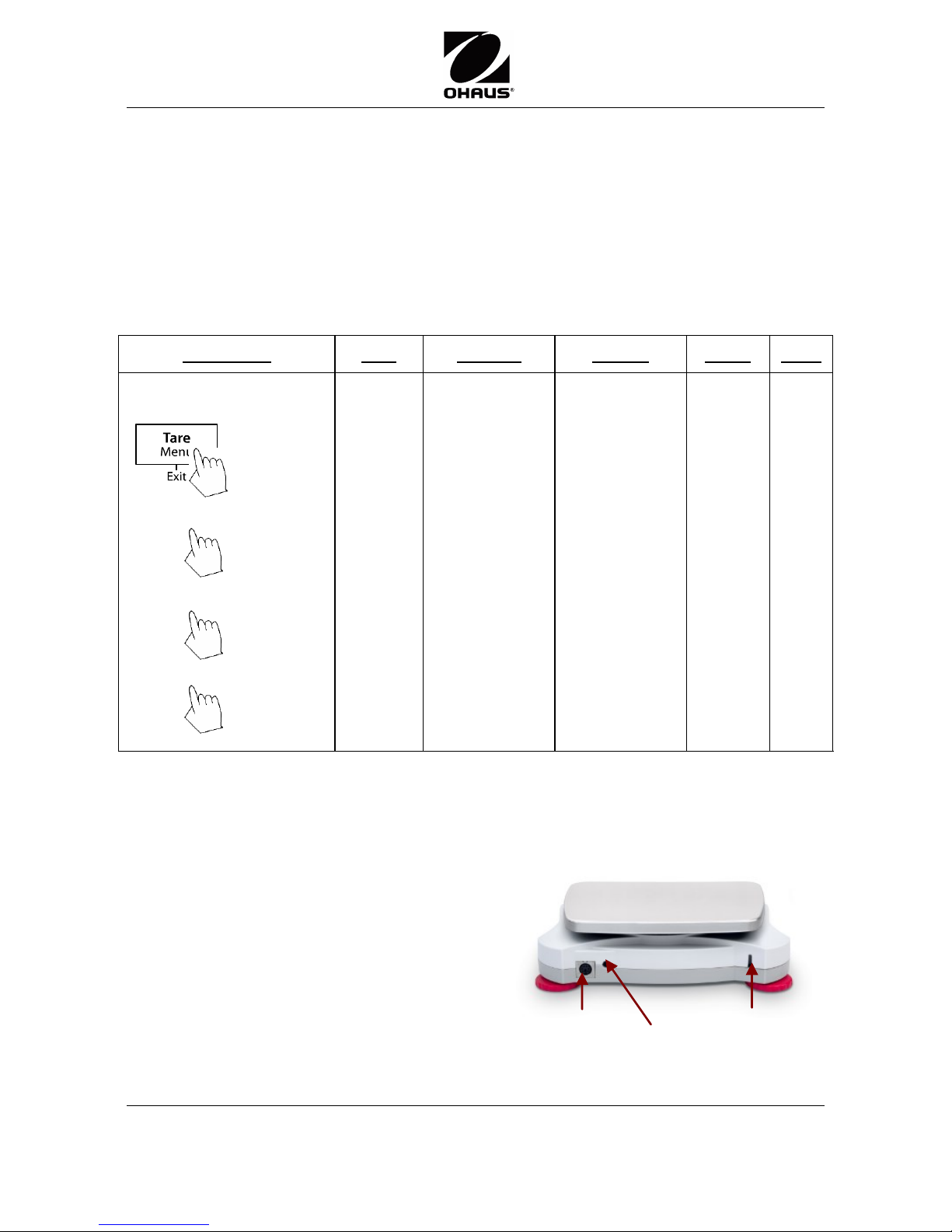

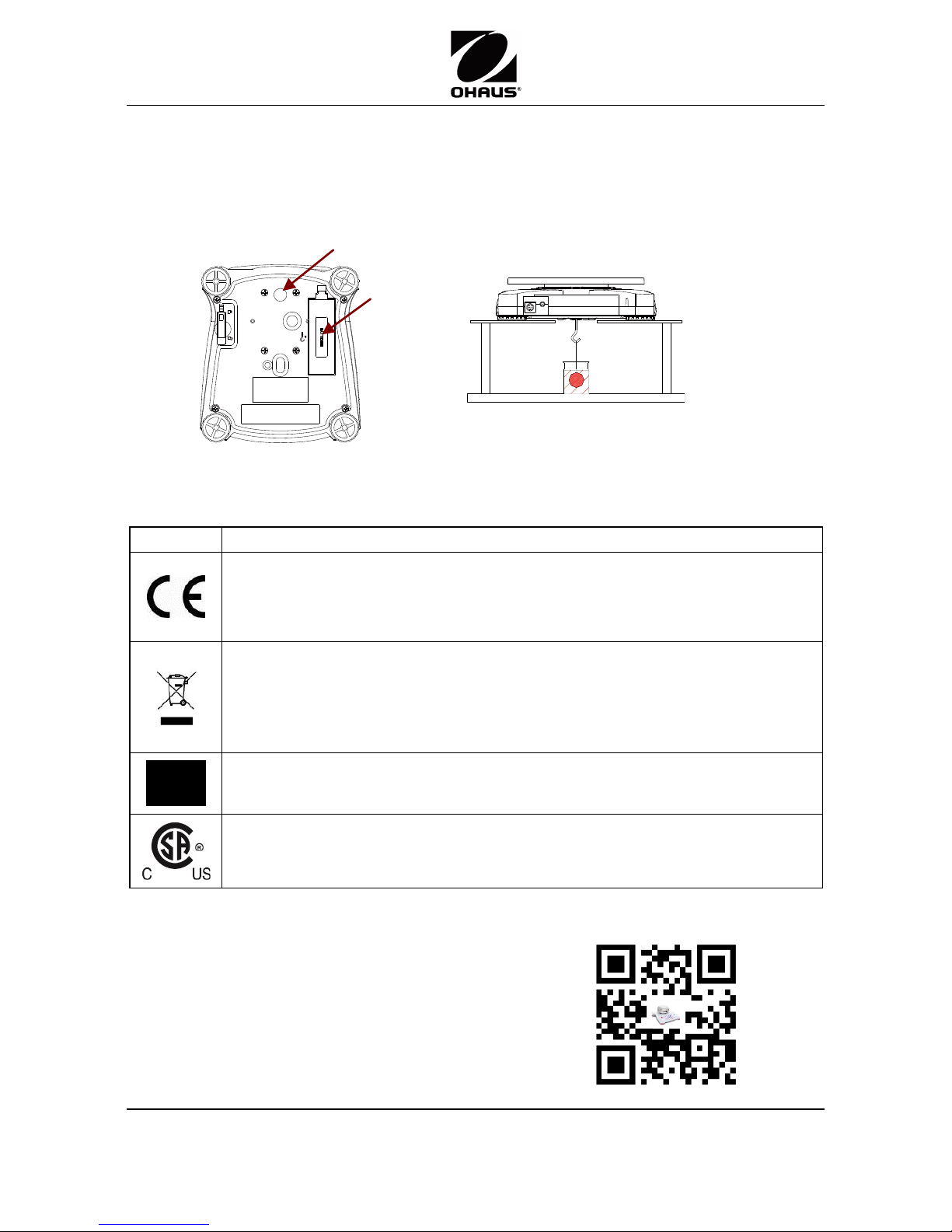

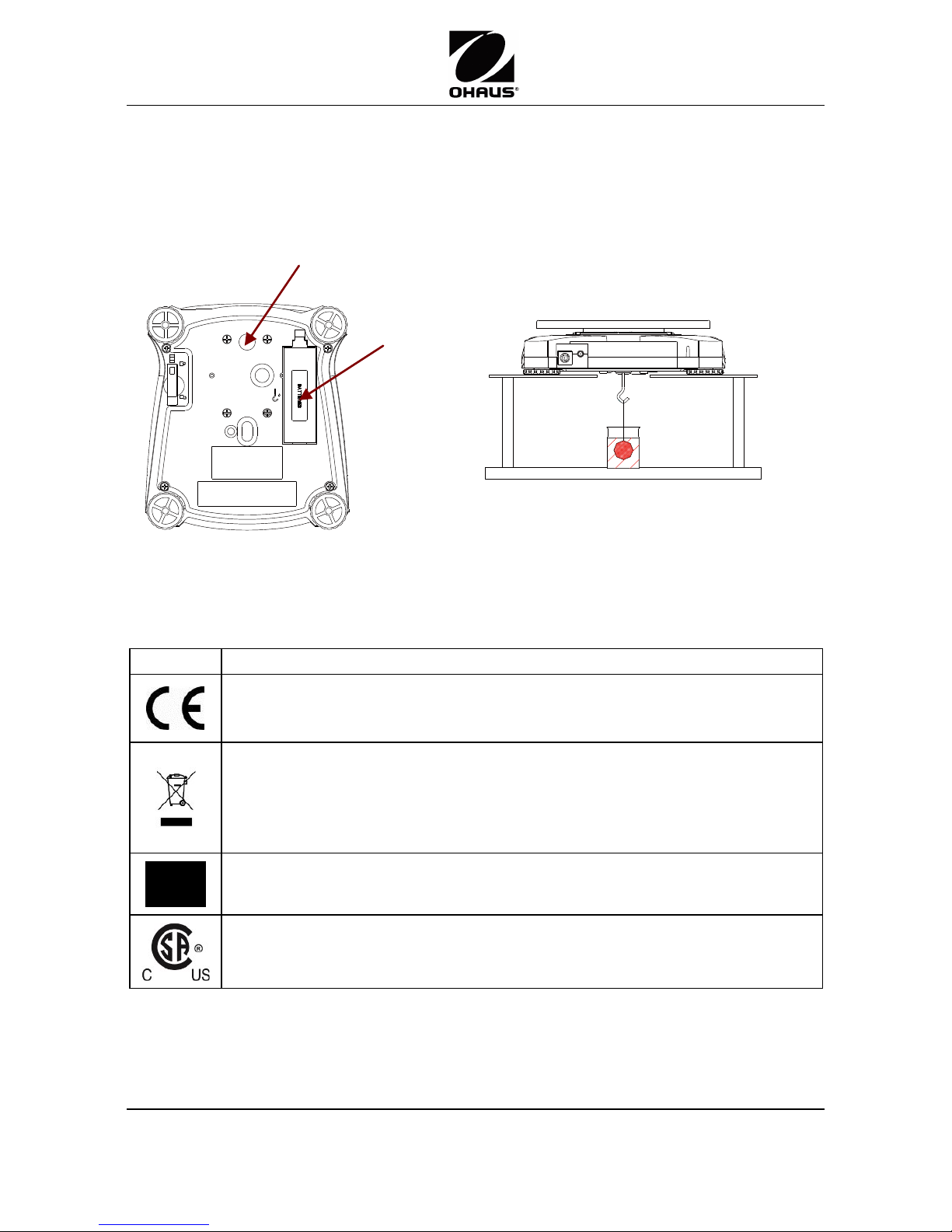

Weigh Below Hook
The weigh below hook is located at the reverse side of the battery cover as shown.
To use this feature, remove the red protective cover underneath for the weigh below
opening.
COMPLIANCE
Compliance to the following standards is indicated by the corresponding mark on
the product.
Mark
Standard
This product complies with the EU Directives 2014/30/EU (EMC),
2014/35/EU (LVD) and 2014/31/EU (NAWI). The EU Declaration of
Conformity is available online at www.ohaus.com/ce.
This product complies with the EU Directive 2002/96/EC (WEEE).
Please dispose of this product in accordance with local regulations at
the collecting point specified for electrical and electronic equipment.
For disposal instructions in Europe, refer to www.ohaus.com/weee.
AS/NZS 61000.6.1, AS/NZS 61000.6.3
CAN/CSA-C22.2 No. 61010-1
UL Std. No. 61010-1
INSTRUCTION MANUAL
For more detailed information about the balance,
please refer to the product instruction manual. The
instruction manual can be obtained either by
scanning the QR code or by going to the product
page and from there download it. Go to
www.ohaus.com to register your product's warranty.
Product Page: http://www.ohaus.com/
QR Code:
Weigh below protective cover
Weigh
below
hook

Guía de inicio rápido Balanzas ScoutSPX
Ohaus Corporation www.ohaus.com i Balanzas ScoutSPX
DESEMBALAJE
Retire cuidadosamente del embalaje la balanza Scout y cada uno de sus
componentes. Guarde el material de embalaje en un lugar seguro para transportar
la balanza posteriormente.
Balanza
Plato
Guía de inicio rápido
Masa de calibración (solo para modelos de
hasta 620 g de capacidad)
Tarjeta de garantía
Adaptador de CA y enchufe
SELECCIÓN DEL LUGAR DE INSTALACIÓN
Coloque la balanza sobre una superficie firme y con suficiente espacio. Evite el
exceso de corrientes de aire, vibraciones, fuentes de calor o cambios bruscos de
temperatura.
PREPARACIÓN PARA EL USO
Paso 1
Libere el bloqueo de
transporte de color rojo
ubicado en la sub-plataforma
de la balanza
Gire el puntero 90en sentido
antihorario.
Puntero de bloqueo de transporte
Paso 2
Instale el plato
Plato rectangular: Coloque el
plato diagonalmente sobre la
sub-plataforma y gire en sentido
antihorario hasta que encaje.
Plato redondo: Colóquelo
derecho hacia abajo sobre la
sub-plataforma.
Paso 3
Conecte la alimentación
Conecte el adaptador de CA al
conector de entrada de la
balanza.
Instalación de las baterías
Instale las cuatro baterías "AA"
(LR6, no incluidas) con la
polaridad que se indica en el
compartimento de baterías.
Paso 4
Nivele la balanza
Nivele la balanza antes del uso
ajustando las patas hasta que la
burbuja de aire estécentrada
Posición de
desbloqueo
Posición de
bloqueo
Compartimento
de baterías
Conector de entrada de adaptador de CA

Balanzas ScoutSPX Guía de inicio rápido
Balanzas ScoutSPX ii Ohaus Corporation www.ohaus.com
PRECAUCIONES DE SEGURIDAD
PRECAUCIÓN: Lea todas las advertencias de seguridad antes de
instalar, hacer conexiones o efectuar reparaciones en este equipo. El
incumplimiento de estas advertencias puede causar lesiones personales
y/o daños a la propiedad. Conserve todas las instrucciones para
referencia futura.
Compruebe que el voltaje de la alimentación de CA local estédentro del
rango de entrada impreso en la etiqueta de especificaciones del adaptador
de CA.
Solo conecte el adaptador de CA a una toma compatible con conexión de
tierra.
Posicione el instrumento de tal forma que el adaptador de CA se pueda
desconectar fácilmente de la toma de alimentación.
Posicione el cable de alimentación de manera que no obstaculice el
tránsito de las personas o cree un peligro de tropiezos.
Utilice el equipo solo bajo las condiciones ambientales especificadas en
las instrucciones del usuario.
No opere el equipo en entornos peligrosos o explosivos.
Desconecte el equipo de la red eléctrica antes de realizar una limpieza o
un mantenimiento.
La reparación del equipo solo debe ser realizada por personal autorizado.
CONTROLES
Funciones de los botones
COUT
S

Guía de inicio rápido Balanzas ScoutSPX
Ohaus Corporation www.ohaus.com iii Balanzas ScoutSPX
Botón
Pulsación
breve
Zero/On
Enciende la
balanza;
Si la balanza
está
encendida,
ajusta el cero
Print
Inicia la
impresión
Function
Inicia un modo
de aplicación
Tare
Tara
Pulsación
larga
Off
Apaga la
balanza
Units
Cambia la
unidad de
pesaje
Mode
Cambia el
modo de
aplicación
Menu
Entra al menú
de usuario
Pulsación
breve
Menú
Función
Yes
Acepta el valor
actual
No
Avanza al
siguiente menú
o ajuste
Back
Va al elemento
de menú
anterior
Exit
Sale del menú
de usuario
CALIBRACIÓN
Cuando la balanza se opera por primera vez, se recomienda una calibración para
garantizar la precisión de los resultados de pesaje. Con la balanza encendida:
Paso 1
Presione y mantenga presionado Menu hasta que aparezca [mMeNU]
(Menu).
Paso 2
Suelte el botón, la pantalla mostrará[C.A.L].
Paso 3
Pulse Yes para aceptar. [SpaN] se mostraráa continuación.
Paso 4
Pulse Yes para comenzar la calibración de rango. La lectura de cero se
guarda automáticamente.
Paso 5
Coloque la masa especificada de calibración de rango en el plato.
Pulse No para seleccionar un peso alternativo.
Se mostrará[--C--] mientras la lectura se guarda.
La pantalla mostrará[done] si la calibración se ha realizado con éxito.
La balanza vuelve al modo de aplicación anterior y estálista para su uso.
OPERACIÓN Y APLICACIONES
La balanza puede configurarse para operar en uno o más modos de aplicación.
Presione y mantenga presionada la tecla Mode para seleccionar el modo de
aplicación.
La balanza Scout SPX incorpora las siguientes aplicaciones:
[wWeIGH]
[Count]
[Percnt]
[CHeCK]
[total]
[Hold]
Pesaje
Recuento de
piezas
Pesaje en
porcentaje
Pesaje de
comprobación
Totalizació
n
Retención
de valor en
display

Balanzas ScoutSPX Guía de inicio rápido
Balanzas ScoutSPX iv Ohaus Corporation www.ohaus.com
Pesaje
1. Pulse el botón Zero/On para encender la balanza.
2. Seleccione la aplicación de pesaje (aplicación predeterminada) pulsando y
manteniendo presionada la tecla Mode.
3. Si fuera necesario, pulse Tare o Zero para comenzar.
4. Coloque objetos sobre el plato para ver el peso. Cuando la medición está
estable, aparece *en la pantalla. La pantalla muestra a continuación el peso
resultante de la muestra.
ESTRUCTURA DEL MENÚ
Sub-Menus
C.a.l
S.e.t.u.p
M.o.d.e
U.n.i.t
E.n.d
User Menu
Items:
Span
Lin
Reset
Yes/No
Filter
Low/Med/High
AZT
0.5/1/3/Off
StableRange
0.5/1/2//5
Backlight
Off/On/Auto
Auto Tare
Off/On/On-acc
Auto Off
Off/1/5/10
Reset
Yes/No
Weighing
On/Off
Counting
On/Off
Percent
On/Off
Check
On/Off
Totalize
On/Off
Hold
Disp/Peak/Off
Reset
g
kg
ct
N
oz
ozt
dwt
lb
lb:oz
grn
hkt*
sgt*
twt*
t*
tola/tical
C
End
End
End
End
Nota: Las letras en negrita son los valores predeterminados en el menú.
OPCIONES ADICIONALES
Conexión de la interfaz
Utilice un kit de conectividad de interfaz
opcional para conectar la balanza, ya sea a
una computadora, a una impresora o a una
OHAUS pantalla auxiliar.
A continuación se indican los accesorios de
kit de interfaz que están disponibles:
RS232, Host USB, Dispositivo USB, Ethernet,
Bluetooth*.
Conexión de interfaz en la parte
trasera de la balanza:
* Los kits de interfaz pueden variar de acuerdo a las regulaciones locales
Conexión de
interfaz
Conector de entrada
de adaptador de CA
Ranura de
seguridad
No/Back
Pulsación
larga –
Entrar al
menú
Pulsación
breve -
Aceptar
Pulsación breve
Ira al menú
Next/Prev.
Yes
Exit
Pulsación
breve
Salir del menú

Guía de inicio rápido Balanzas ScoutSPX
Ohaus Corporation www.ohaus.com v Balanzas ScoutSPX
Gancho para peso colgante
El gancho para peso colgante estásituado en el reverso de la tapa de la batería
como se muestra a continuación. Para utilizar esta función, quite la tapa protectora
de color rojo debajo para acceder a la abertura del peso colgante.
CUMPLIMIENTO
El cumplimiento de las siguientes normas se indica mediante el marcado
correspondiente en el producto.
Marca
Estándar
Este producto cumple las directivas de la UE 2014/30/EU (EMC),
2014/35/EU (LVD) y 2014/31/UE (NAWI). La Declaración de
Conformidad de la UE estádisponible en línea en
www.ohaus.com/ce.
Este producto cumple la directiva de la UE 2002/96/EC (WEEE).
Deseche este producto de acuerdo con las normativas locales en el
punto de recogida indicado para los equipos eléctricos y electrónicos.
Para ver las instrucciones para su desecho en Europa, consulte
www.ohaus.com/weee.
AS/NZS 61000.6.1, AS/NZS 61000.6.3
CAN/CSA-C22.2 No. 61010-1
UL Std. No. 61010-1
MANUAL DE INSTRUCCIONES
Para obtener información más detallada sobre la
balanza, consulte el manual de instrucciones del
producto. El manual de instrucciones puede
obtenerse escaneando el código QR o descargando
el manual desde la página de producto de la balanza
Scout SPX. Vaya a www.ohaus.com para registrar la
garantía de su producto.
Página del producto: http://www.ohaus.com/
Código QR:
Tapa protectora para peso colgante
Gancho para
peso colgante
0
