OHAUS VF Series User manual

VF Series Floor Scales
Bá sculas de piso Serie VF
Balances au sol Sé rie VF
VF Series Bodenwaagen
Serie VF Bilancia da pavimento
Instruction Manual
Manual de instrucciones
Guide de l’utilisateur
Bedienungsanleitung
Manuale d’istruzioni

VF Series Floor Scales EN-1
1. INTRODUCTION
Thank you for purchasing the VF Series Floor Scale from OHAUS, a leading manufacturer of precision Balances,
Scales and Indicators.
This manual covers installation, maintenance, replacement parts and service information for the Ohaus VF Series
Floor Scale. A separate instruction manual for the indicator is included if ordering the VF Series Floor Scale with an
Ohaus indicator. Please read this manual completely before installation and operation.
2. SAFETY INSTRUCTIONS
Selecting the Installation Location:
Ambient Conditions
Never operate in hazardous areas or in areas hazarded by gases, vapors, mist and dust!
VFP (Painted steel version) –the weighing platform may be used in a dry environment only.
VFS (Stainless steel version) –the weighing platform may be used in a dry or humid
environment.
The foundation at the installation location must be capable of safely supporting the weight of
the scale at the support points when it carries the maximum load. At the same time, it
should be so stable that no vibrations arise during weighing operations. This applies also
when the weighing platform is integrated in conveying systems and the like.
Ensure that vibrations due to machines near the installation site are kept to a minimum.

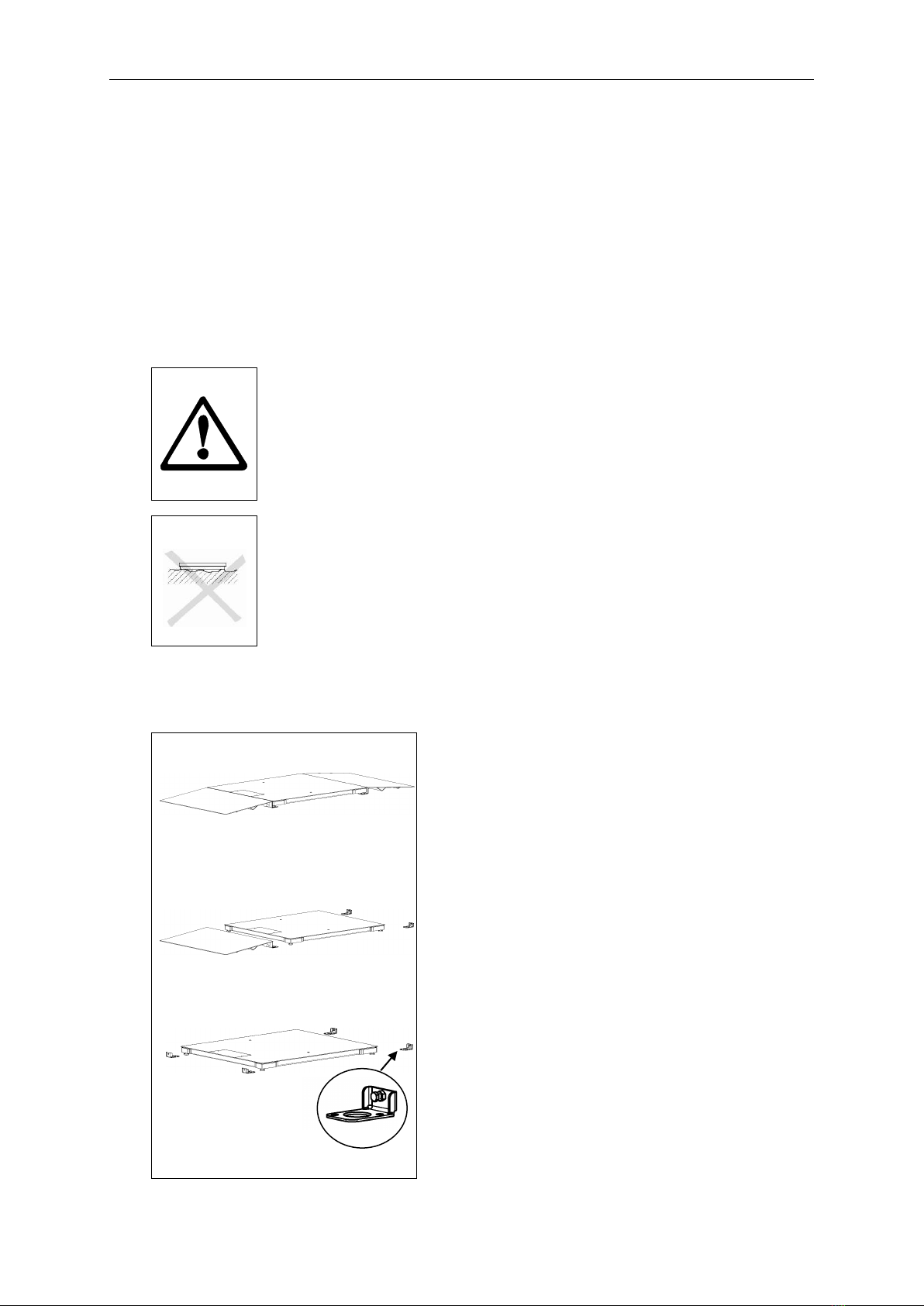

3. SETTING UP
3.1 Certifiable Application
1) Depending on the model, the following accessories must be
available when setting up the weighing platform:
2 approach ramps
or
1 approach ramp and 1 set of foot plates
or
2 sets of foot plates
2) Place approach ramps and/or foot plates on the floor in front
of and behind the weighing platform.
3) Lift weighing platform and position the levelling feet in the
slots provided in the ramps or foot plates.
4) Ensure the surface is completely flat in the area of the scale
location, especially in the region of the levelling feet, and
the foot plates and ramps are positioned horizontally. Small
differences in height can be compensated by the adjustable
feet.
5) Align ramps and foot plates.
6) Mark position of the ramps and foot plates. It is essential to
fix them to the floor through drill holes using the dowels
provided (foot plates: 2 dowels each, ramp: 2 dowels each).
or
or

VF Series Floor Scales EN-2
3.2 Non-certifiable Application
The weighing platform can also be operated without ramps or foot plates in case of non-certifiable applications.
3.3 Connecting the Indicator
1) Route the load cell connection cable to the indicator.
Caution: Ensure the connection cable is protected against possible damage when routed to the indicator.
2) Consult the installation instructions of the indicator for the steps involved in attaching the indicator (if not
already connected).
3) Connect the load cell connection cable to the indicator in accordance with the following table:
Indicator
Color
EXC+ (IN+)
Grey
SEN+
Yellow
SIG+ (OUT+)
White
SIG- (OUT-)
Brown
SEN-
Green
EXC- (IN-)
Blue
4. SCALE CONFIGURATIONS
The floor scales are configured ex-factory as follows:
Verifiable
Single Range 1 x 3000 e
If allowed, the following configurations can be set through the indicator setup menu (please refer to the installation
instructions of the indicator):
Verification Scale Interval
Types
Maximum Capacity
Approvable
Non-approvable*
VFP / VFS-xx300
300kg
0.1kg
0.1 / 0.05 / 0.02kg
VFP / VFS-xx600
600kg
0.2kg
0.2 / 0.1 / 0.05kg
VFP / VFS-xx1500
1500kg
0.5kg
0.5 / 0.2 / 0.1kg
VFP / VFS-xx3000
3000kg
1kg
1 / 0.5 / 0.2kg
* Non-approval resolution depends on the A/D converter of the indicator

VF Series Floor Scales EN-3
DIMENSIONS (mm)
Dimensions
VF…-CS
VF…-DS
VF…-E
VF…-ES
VF…-G
A
800
1000
1250
1500
1500
B
800
1000
1500
1500
2000
5. OPERATING LIMITS
Although the weighing platforms have extremely rugged construction, certain load limits must not be exceeded.
Depending on the type of loading, the maximum safe static load, i.e. the maximum admissible loading is:
Model
(1) Maximum
Central Load
(2) Maximum
Side Load
(3) One Side
Corner Load
VF…-CS/DS300
1000
800
400
VF…-CS/DS/E/ES600
3000
2000
1000
VF…-E/ES1500/3000
4500
3000
1500
VF…-G1500/3000
3300
2200
1000
B
A
A - 101
B - 101
78 (without rubber on
the levelling feet)
81 (with rubber on the
levelling feet)
40 without rubber
50 with rubber

VF Series Floor Scales EN-4

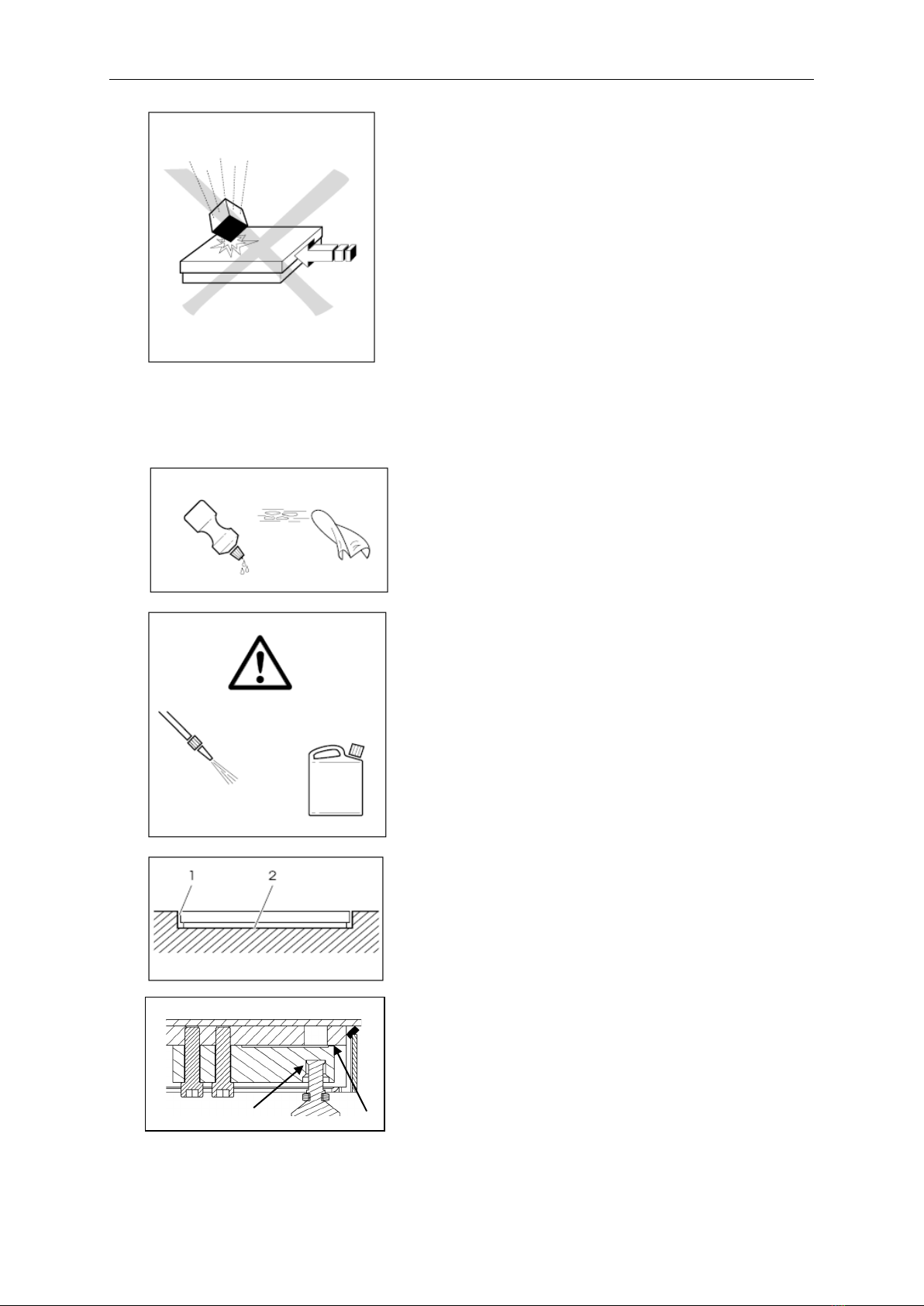

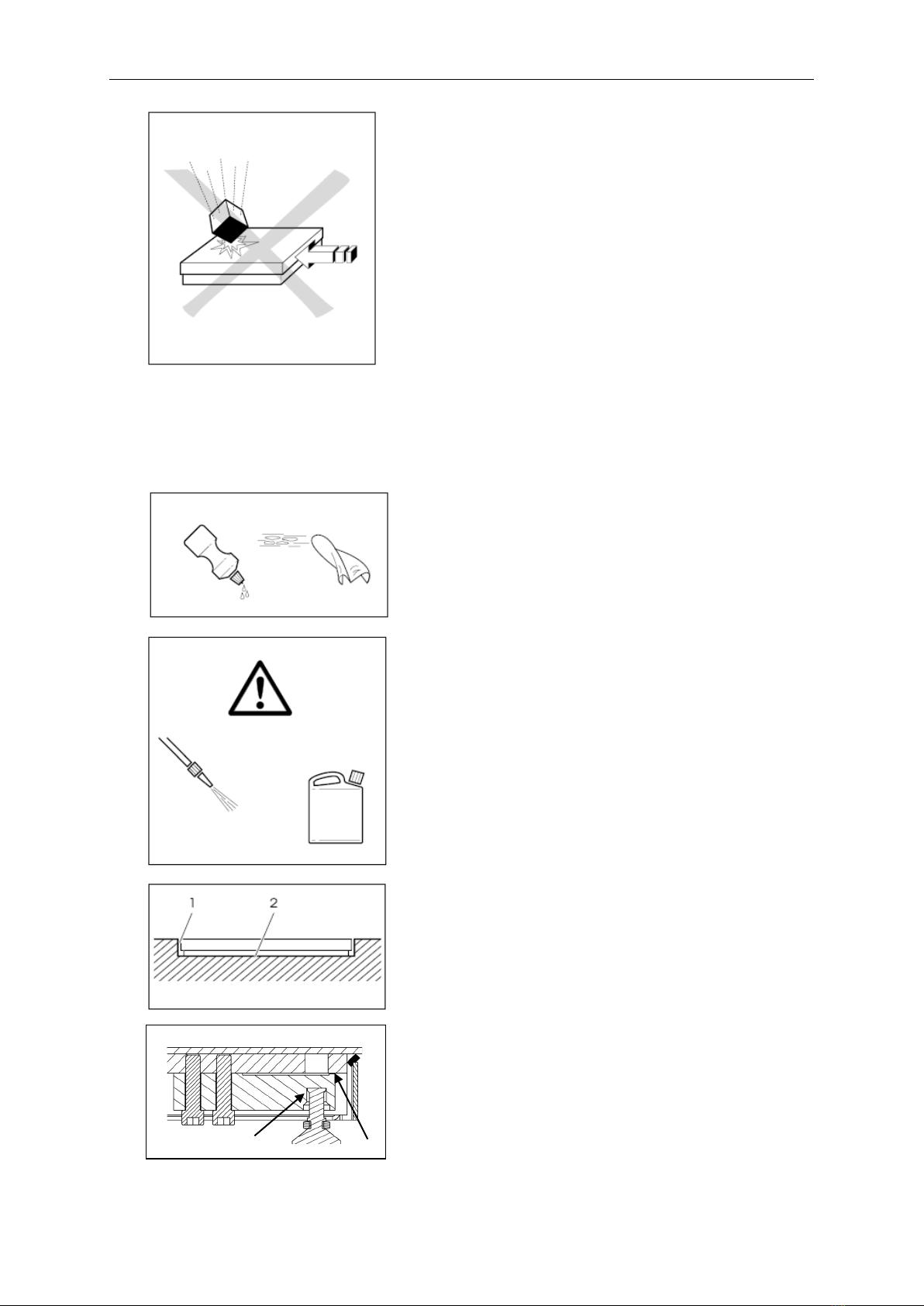

Avoid falling loads, shocks and lateral impacts!
The load plate of the weighing platform is the active weighing
component, the approach ramps are passive, i.e. in the weighing
operation all wheels of the conveying vehicle must be on the load
plate.
The air gap between load plate and the approach ramps must be
free. It is thus essential, particularly when weighing granular or small
sized weighing samples, to check the gap at regular intervals and
keep it free.
6. CLEANING AND MAINTENANCE
Maintenance of the weighing platform is limited to regular cleaning. The procedure depends on the type of surface
and on the ambient conditions prevalent at the installation site.
Cleaning the VFP (painted steel version) in a dry environment:
Wipe with a damp cloth.
Use only common household cleaning agents.
Never use water or high pressure cleaners!
Cleaning the VFS (stainless steel version) in a wet environment:
Water jet up to 60° C.
Use only common household cleaning agents.
Cleaning in a corrosive environment
Water jet up to 60° C.
Ensure that corrosive substances are removed at regular intervals.
Treat with the enclosed universal oil as necessary.
Cleaning of recessed weighing platform
Always keep gap (1) between weighing platform and base frame free
from dirt.
Remove fairly large dirt deposits on the pit bottom (2) at regular
intervals.
Cleaning the interior
When necessary, remove dirt and deposits in the interior of the
weighing platform by blowing off dirt, or rinsing by water jet
Remove dirt particles in the gap (3) between the overload protection
of the force transducer and the load plate by using compressed air.
Lubricate contact surfaces (4) and O-rings of the load supports if
required.
3
4

VF Series Floor Scales EN-5

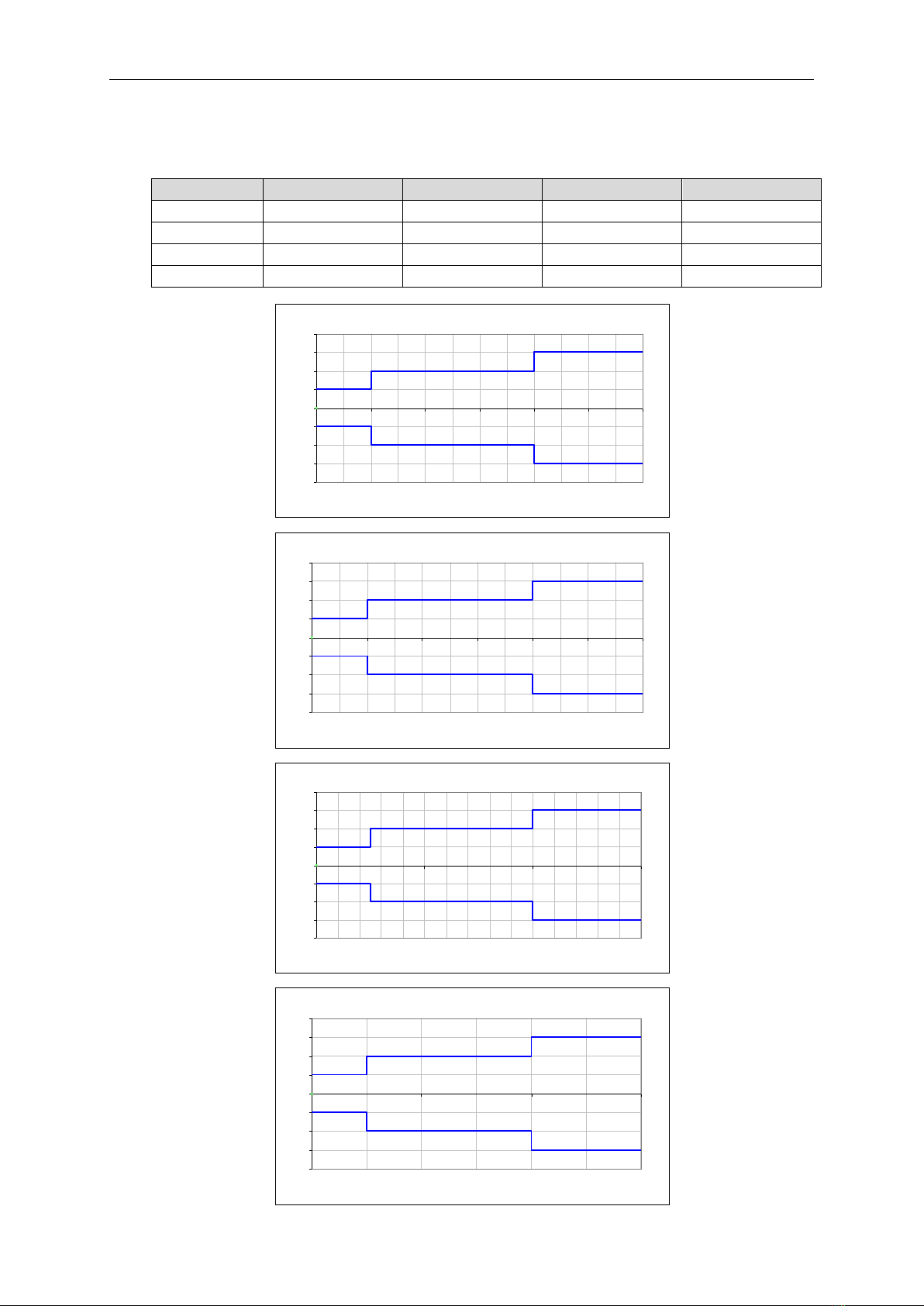

7. ADJUSTMENT SPECIFICATIONS
Testing and adjustment specifications:
Capacity
300 kg
600 kg
1500 kg
3000 kg
Readability
100 g
200 g
500 g
1000 g
Minimum
2 kg
4 kg
10 kg
20 kg
Maximum
300 kg
600 kg
1500 kg
3000 kg
1/3 corner load
100 kg
200 kg
500 kg
1000 kg
300 kg
-0,2
-0,15
-0,1
-0,05
0
0,05
0,1
0,15
0,2
050 100 150 200 250 300
[kg]
[g]
600 kg
-0,4
-0,3
-0,2
-0,1
0
0,1
0,2
0,3
0,4
0100 200 300 400 500 600
[kg]
[g]
1500 kg
-1
-0,75
-0,5
-0,25
0
0,25
0,5
0,75
1
0500 1000 1500
[kg]
[g]
3000 kg
-2
-1,5
-1
-0,5
0
0,5
1
1,5
2
01000 2000 3000
[kg]
[g]

VF Series Floor Scales EN-6
8. CHECKING AND ADJUSTING THE CORNER LOAD
A. Testing the Corner Load:
Place appropriate test weights (see overview in Section 7) in the
centre of the load plate and tare.
Scale shows -0-.
Place test weights in succession at all four corners.
Deviations are displayed with a sign.
Record values.
If the deviations lie outside the tolerances listed in Section 7,
adjustment is necessary.
B. Adjusting the Corner Load
1. Set the highest readability for test purposes in the indicator set up mode for improved checking of changes
resulting during adjustment.
Weighing range 300 kg, readability 0,02 kg
Weighing range 600 kg, readability 0,05 kg
Weighing range 1500 kg, readability 0,1 kg
Weighing range 3000 kg, readability 0,2 kg
2. Access the connection box and activate the adjustment potentiometer.
Adjustment Rule:
The corner (load cell) with the greatest negative deviation must
be set to zero.
Do not change the setting of this corner, even after repeated
adjustment cycles.
Adjustment of the Corner Load:
Start by adjusting the corner at which the greatest positive
deviation was found.

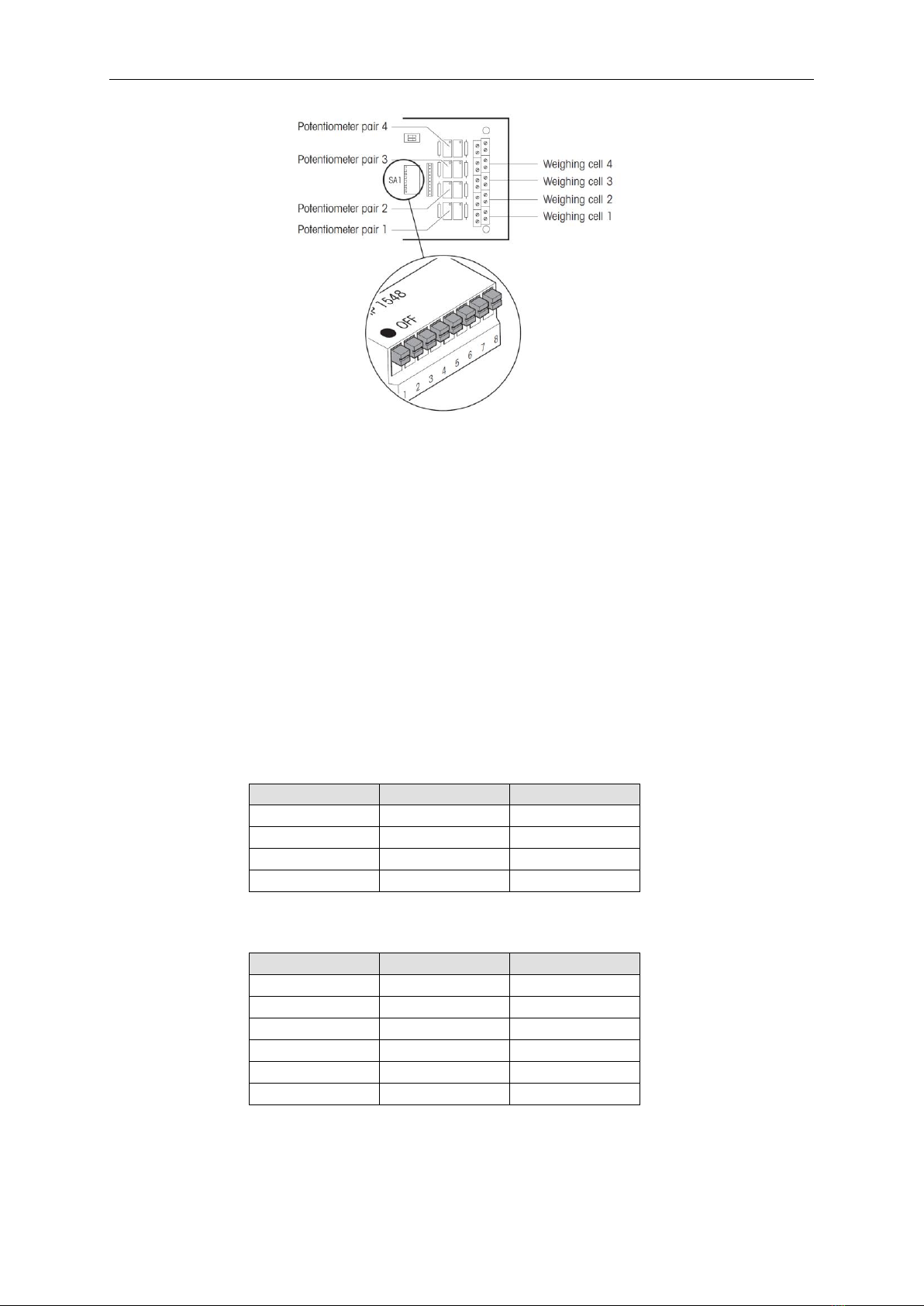

C. Adjustment at Analogue PCB
The load cell 1 is adjusted using the potentiometer pair 1, load cell 2 at pair 2, etc.
The hook/DIP switches on the analogue PCB must be opened for this purpose.
With a positive deviation: turn both
potentiometers the same number of
rotations to the right
With a negative deviation: turn both
potentiometers the same number of
rotations to the left
4
W1
W
2
W
3
W

VF Series Floor Scales EN-7
9. REPLACING PARTS
9.1 Replacing the Analogue PCB
1) Set scale up on edge.
2) Remove the analogue PCB:
Unscrew and remove the cover of the connection box.
Detach the connecting wires of the load cells and the connecting cables to the indicator.
Mark the cables for subsequent reconnection.
Detach the PCB from the retainer and remove it.
3) Reinstall the analogue PCB:
Connect the load cells to the analogue PCB by attaching the load cell connecting cable to the
corresponding terminal strip in accordance with the following table:
Terminal
State
Colour
EXC +
Supply +
Green
SIG +
Signal +
White
SIG -
Signal -
Red
EXC -
Supply -
Black
Attach the connecting cable to the indicator in accordance with the following table:
Terminal
State
Colour
EXC +
Supply +
Grey
SEN +
Control line +
Yellow
SIG +
Signal +
White
SIG -
Signal -
Brown
SEN -
Control line -
Green
EXC -
Supply -
Blue
Note: The load cells are calibrated at the factory in such a way that adjustment of the corner load is
usually not required. If corrections are required in individual cases, adjustment can be carried out at the
potentiometer pairs 1, 2, 3 and 4.

VF Series Floor Scales EN-8
9.2 Replacing the Load Cells
Note: Load cells can be damaged by dynamic shocks, for example. They must be replaced if the corner load
test results are not in line with the specified tolerances.
1) Set scale up on edge
2) Disconnect the load cell:
Unscrew and remove the cover of the connection box to the analogue PCB.
Detach the connecting wires of the concerned load cell from the analogue PCB.
Disconnect the respective cable gland and pull out the cable.
3) Replace the load cell:
Lay the scale upside down on a suitable surface. When doing so, ensure that the connecting cable
to the indicator is not pulled off.
Loosen two Allen screws and remove the concerned load cell.
Unhook the retaining spring at the load supports and remove the old load cell.
Hook the retaining spring to the new load cell and install the load cell.
Route the cable in the frame up to the connection box.
Insert the load supports into the cut-out of the load cell.
Re-hook the retaining spring in the load supports.
Note: When installing the replacement load cell, ensure that the screws are tightened evenly. The two
Allen screws must be tightened with a torque of 70 Nm. Use a torque spanner if possible.

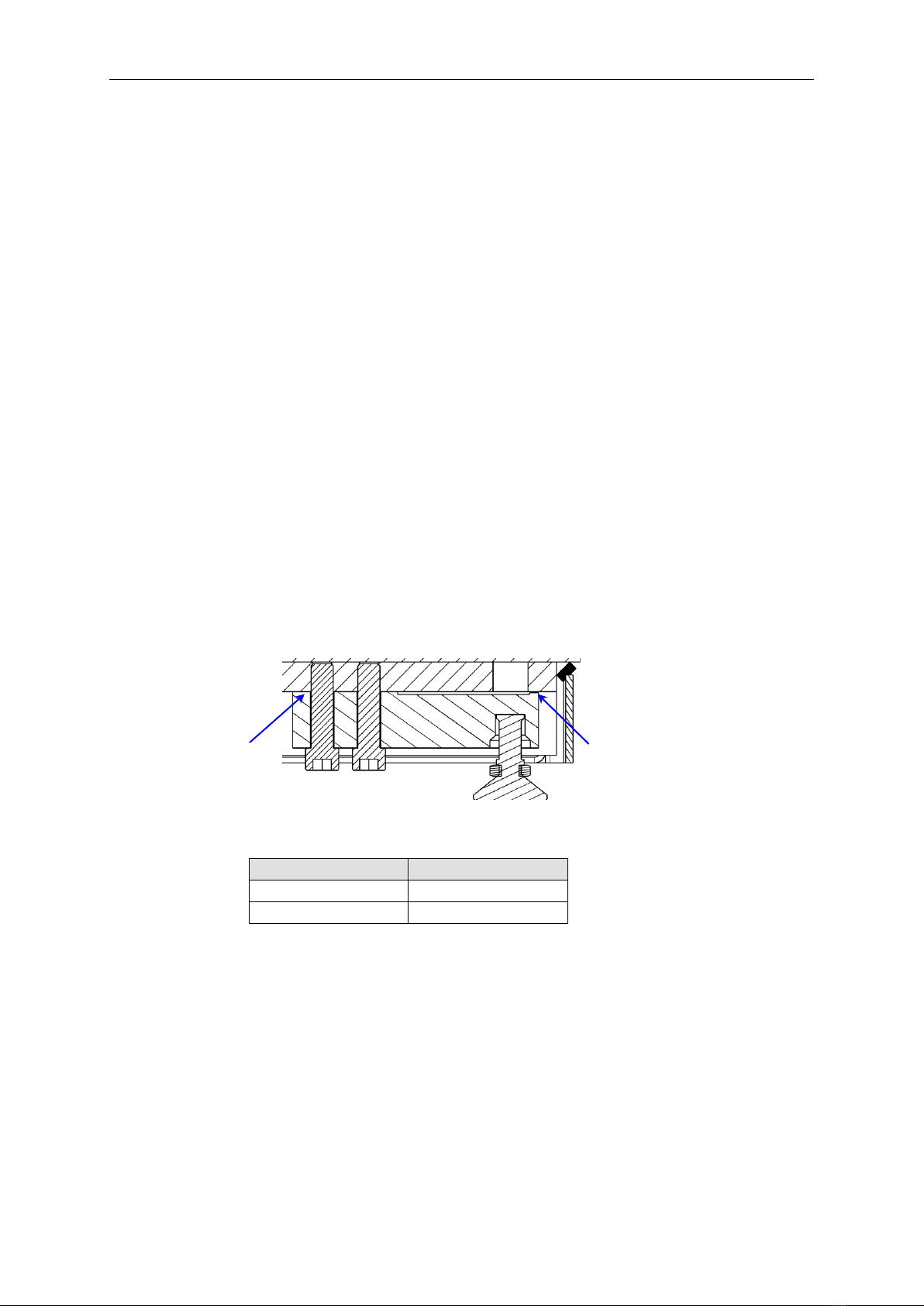

4) Check Overload Stop
The distance (1) between the load frame and the overload stop must comply with the following
values:
Model
Distance
VFP / VFS-300/600/1500
0,4 mm
VFP / VFS-3000
0,5 mm
The distance can be adjust by adding an available shim 0,2 mm on the load cell (2).
9.3 Connecting the Load Cells
Note: Measures for shielding against incoming and outgoing interference are especially important with a long
connecting cable. The maximum interference immunity classes will only be achieved with careful and proper
installation and wiring of all connected peripherals and scale base mechanisms.
1) As needed, shorten the new load cell cable based on the old cable
2) Attach the screw gland to cable
3) Lead cable through the hole in the housing
4) Screw nut onto threading of the cable gland
5) Connect wires
6) Screw cover onto connection box and make scale ready for operation.
(1)
(2)

VF Series Floor Scales EN-9
Note: The following tests must be performed after a load cell has been replaced:
Check side load and adjust as needed
Calibrate with maximum load
9.4 Replacing Levelling Feet
1) Stand scale up
2) Unhook retaining springs from the defective foot and remove it
3) Lubricate new foot with O-ring and insert into the load cells
4) Hook retaining springs into the new foot

VF Series Floor Scales EN-10

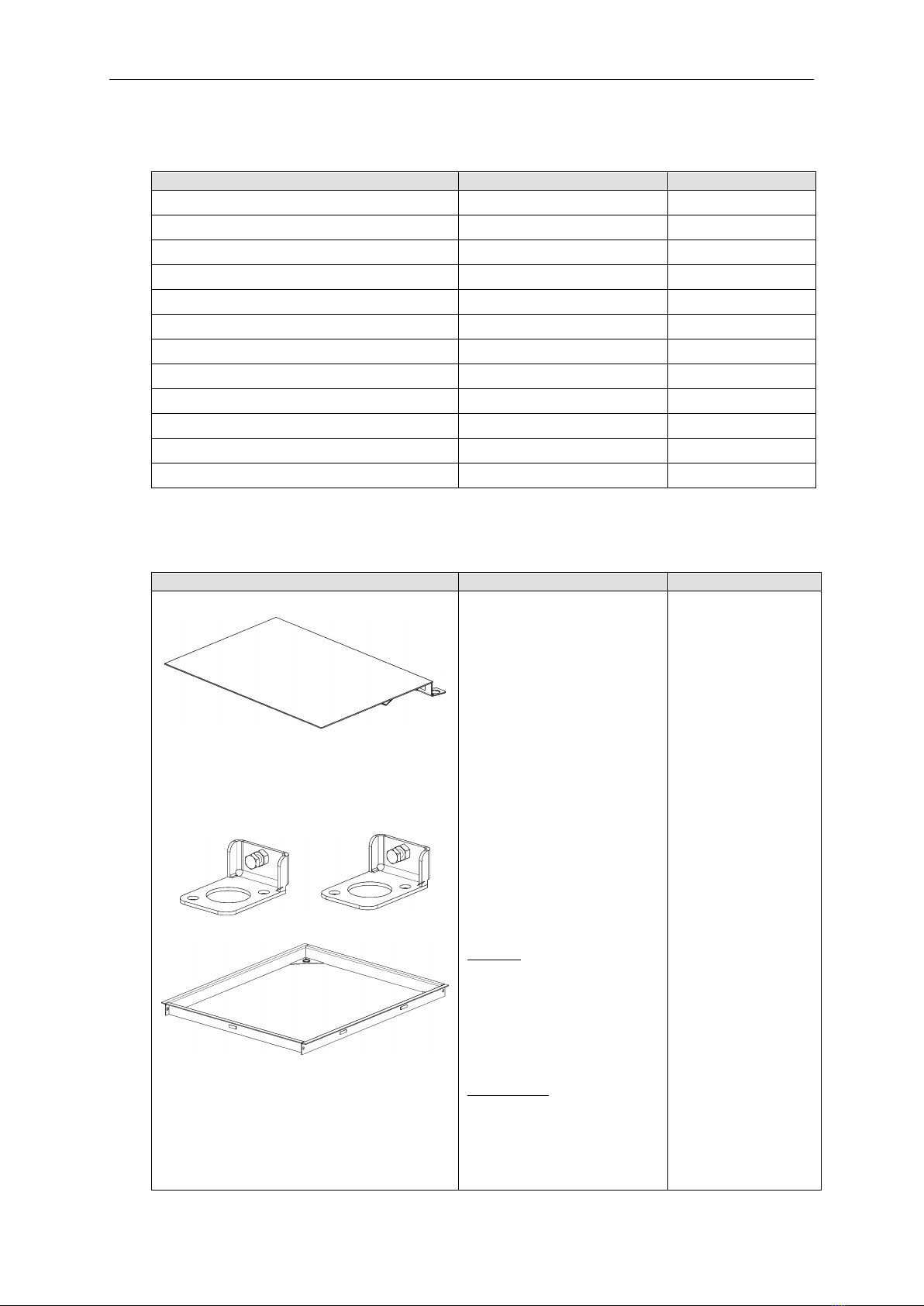

10. SPARE PARTS
Designation
Order number
Min. Order Quantity
Analogue board
00205924
1 piece
Connecting cable analog, 5m (M20x1,5)
22009304
1 piece
Cable gland (M12)
22008791
4 pieces
Levelling foot
22015032
1 piece
Rubber for foot plate
22003510
1 piece
Retaining spring
22003508
1 piece
Beam load cell 0,25t / C3 / for 300 kg platform
72192180
1 piece
Beam load cell 0,5t / C3 / for 600 kg platform
72192181
1 piece
Beam load cell 1,0t / C3 / for 1500 kg platform
72192182
1 piece
Beam load cell 2,0t / C3 / for 3000 kg platform
72192183
1 piece
Seal (housing)
22015355
1 piece
Shim for load cell 0,2 mm
00204539
4 pieces
11. ACCESSORIES
Accessory
Item
Order Number
Ramps (mild steel):
ramp 800mm
ramp 1000mm
ramp 1250mm
ramp 1500mm
Ramps (stainless steel):
ramp 800mm
ramp 1000mm
ramp 1250mm
ramp 1500mm
22015464
22015465
22015466
22015467
22015473
22015474
22015475
22015476
Foot plates (1 set = 2 pieces):
Mild steel
Stainless steel
22015499
22015581
Pit frames for pit installations:
Mild steel
Pit frame VFP…800x800mm
Pit frame VFP…1000x 1000mm
Pit frame VFP...1500x1250mm
Pit frame VCP...1500x1500mm
Pit frame VFP...2000x1500mm
Stainless steel
Pit frame VFS…800x800mm
Pit frame VFS…1000x 1000mm
Pit frame VFS...1500x1250mm
Pit frame VCS...1500x1500mm
Pit frame VFS...2000x1500mm
22015392
22015393
22015394
22015396
22015397
22015493
22015494
22015495
22015496
22015497

Bá sculas de piso Serie VF ES-1
1. INTRODUCCIÓ N
Gracias por comprar la bá scula de piso de la serie VF de OHAUS, fabricante líder de balanzas, bá sculas e
indicadores de precisió n.
Este manual describe la instalació n, mantenimiento, partes de reemplazo e informació n de servicio para las bá sculas
de piso de la serie VF de OHAUS. Si se ordena el indicador Ohaus con la bá scula de piso de la serie VF de Ohaus,
se incluye un manual de instrucciones separado para el indicador. Lea completamente este manual antes de instalar
y trabajar con su bá scula.
2. INSTRUCCIONES DE SEGURIDAD
Có mo seleccionar el lugar de instalació n:
Condiciones ambientales
¡Nunca opere la bá scula en á reas peligrosas o en á reas amenazadas por gases, vapores y
polvo!
VFP (versió n en acero pintado): La plataforma de pesaje só lo puede usarse en ambientes
secos.
VFS (versió n en acero inoxidable): La plataforma de pesaje puede usarse en ambientes
secos y hú medos.
El cimiento del lugar donde se va a instalar debe ser capaz de soportar con seguridad el
peso de la bá scula en los puntos de apoyo cuando se coloque la carga má xima. Al mismo
tiempo, debe ser estable para que no se generen vibraciones durante las operaciones de
pesaje. Esto aplica tambié n cuando la plataforma de pesaje está integrada a sistemas de
bandas de transporte y otros similares.
Asegú rese de que las vibraciones causadas por las má quinas que se encuentren cerca de
la bá scula se mantengan al mínimo.
3. INSTALACIÓ N
3.1 Aplicació n certificable
1) Dependiendo del modelo, los siguientes accesorios deben estar
disponibles para instalar la plataforma de pesaje:
2 rampas de aproximació n
o
1 rampa de aproximació n y 1 juego de placas de apoyo
o
2 juegos de placas de apoyo
2) Coloque las rampas de aproximació n y/o las placas de apoyo en
el suelo en frente y detrá s de la plataforma de pesaje.
3) Levante la plataforma de pesaje y coloque las patas de
nivelació n en las ranuras de las rampas o placas de apoyo.
4) Compruebe que la superficie sea completamente plana en el
lugar donde instale la bá scula, especialmente en el á rea de las
patas de nivelació n, y que las placas de apoyo y rampas esté n
en posició n horizontal. Las pequeñ as diferencias en altura
pueden ajustarse con las patas de ajuste.
5) Alinee las rampas y placas de apoyo.
6) Marque la posició n de las rampas y placas de apoyo. Es
esencial fijarlas al suelo haciendo orificios y utilizando las
clavijas incluidas (placas de apoyo: 2 clavijas para cada una;
rampas: 2 clavijas para cada una).
or
or

Bá sculas de piso Serie VF ES-2
3.2 Aplicació n no certificable
La plataforma de pesaje tambié n puede operarse sin rampas o placas de apoyo en el caso de aplicaciones
no certificables.
3.3 Conexió n del indicador
1) Instale el cable de conexió n que va de la celda de carga hacia en indicador.
Cuidado: Verifique que el cable de conexió n quede protegido contra posibles dañ os cuando lo instale en
el trayecto hacia el indicador.
2) Consulte en las instrucciones de instalació n del indicador los pasos involucrados para fijar é ste (si no
está ya conectado).
3) Conecte el cable de la celda de carga al indicador basá ndose en la siguiente tabla:
Indicador
Color
EXC+ (IN+)
Gris
SEN +
Amarillo
SIG+ (OUT+)
Blanco
SIG- (OUT-)
Marró n
SEN -
Verde
EXC- (IN-)
Azul
4. CONFIGURACIONES DE LA BÁ SCULA
Las bá sculas de piso se configuran fuera de la fá brica como sigue:
Verificable
Rango ú nico 1 x 3000 e
Si está n permitidas, se pueden establecer las siguientes configuraciones a travé s del menú de configuració n del
indicador (consulte las instrucciones de instalació n del indicador):
Intervalo de verificació n de la bá scula
Tipos
Má xima capacidad
Aprobable
No aprobable*
VFP / VFS-xx300
300 kg
0.1 kg
0.1 / 0.5 / 0.02 kg
VFP / VFS-xx600
600 kg
0.2 kg
0.2 / 0.1 / 0.05 kg
VFP / VFS-xx1500
1500 kg
0.5 kg
0.5 / 0.2 / 0.1 kg
VFP / VFS-xx3000
3000 kg
1 kg
1 / 0.5 / 0.2 kg
* La resolució n de no aprobació n depende del convertidor A/D del indicador

Bá sculas de piso Serie VF ES-3
DIMENSIONES (mm)
Dimensiones
VF…-CS
VF…-DS
VF…-E
VF…-ES
VF…-G
A
800
1000
1250
1500
1500
B
800
1000
1500
1500
2000
5. LÍMITES OPERATIVOS
Las plataformas de pesaje tienen una construcció n extremadamente fuerte, pero hay ciertos límites de carga
que no deben excederse.
Dependiendo del tipo de carga, la carga está tica má xima segura, es decir, la carga má xima permisible, es:
Modelo
(1) Carga
má xima central
(2) Carga
má xima lateral
(3) Carga
lateral
en una esquina
VF…-CS/DS300
1000
800
400
VF…-CS/DS/E/ES600
3000
2000
1000
VF…-E/ES1500/3000
4500
3000
1500
VF…-G1500/3000
3300
2200
1000
B
A
A - 101
B - 101
78 (sin goma en las patas
de nivelació n)
81 (con goma en las patas
de nivelació n)
40 sin goma
50 con goma

Bá sculas de piso Serie VF ES-4
¡Evite dejar caer cargas, los golpes y los impactos laterales!
La placa de carga de la plataforma de pesaje es el componente de
pesaje activo y las rampas de aproximació n son pasivas; es decir, en
la operació n de pesaje todas las ruedas de la má quina de transporte
deben estar sobre la placa de carga.
El espacio de aire entre la placa de carga y las rampas de
aproximació n debe estar libre. Por lo tanto, es esencial,
particularmente cuando se pesan muestras granulares o de
tamañ o pequeñ o, revisar dicho espacio a intervalos regulares
y mantenerlo libre.
6. LIMPIEZA Y MANTENIMIENTO
El mantenimiento de la plataforma de pesaje se limita a la limpieza normal. El procedimiento depende del tipo de
superficie y de las condiciones prevalecientes en el lugar donde se encuentre la bá scula.
Limpieza de la VFP (versió n en acero pintado) en ambientes secos:
Limpie con una tela hú meda.
Utilice agentes de limpieza domé sticos comunes.
¡Nunca utilice agua ni limpiadores a alta presió n!
Limpieza de la VFS (versió n en acero inoxidable) en ambientes
hú medos:
Agua a presió n hasta a 60 ° C.
Utilice agentes de limpieza domé sticos comunes.
Limpieza en ambientes corrosivos:
Agua a presió n hasta a 60 ° C.
Asegú rese de remover con cierta frecuencia las sustancias
corrosivas.
Aplique el aceite universal incluido segú n sea necesario.
Limpieza de las plataformas de pesaje incrustadas
Siempre mantenga libre de polvo el espacio (1) entre la plataforma
de pesaje y la base del bastidor.
Limpie con cierta frecuencia los depó sitos grandes de polvo
acumulados en el fondo del foso (2).
Limpieza del interior
Cuando sea necesario, limpie el polvo y los depó sitos de suciedad
en el interior de la plataforma de pesaje, ya sea soplando el polvo
con aire o enjuagando con agua a presió n
Retire las partículas de polvo del espacio (3) entre la protecció n
contra sobrecarga del transductor de fuerza y la placa de carga
usando aire comprimido.
Lubrique las superficies de contacto (4) y anillos O de los soportes si
es necesario
3
4

Bá sculas de piso Serie VF ES-5
7. ESPECIFICACIONES PARA AJUSTE
Especificaciones para prueba y ajuste:
Capacidad
300 kg
600 kg
1500 kg
3000 kg
Capacidad de lectura
100 g
200 g
500 g
1000 g
Mínima
2 kg
4 kg
10 kg
20 kg
Má xima
300 kg
600 kg
1500 kg
3000 kg
Carga a 1/3 de una esquina
100 kg
200 kg
500 kg
1000 kg
300 kg
-0,2
-0,15
-0,1
-0,05
0
0,05
0,1
0,15
0,2
050 100 150 200 250 300
[kg]
[g]
600 kg
-0,4
-0,3
-0,2
-0,1
0
0,1
0,2
0,3
0,4
0100 200 300 400 500 600
[kg]
[g]
1500 kg
-1
-0,75
-0,5
-0,25
0
0,25
0,5
0,75
1
0500 1000 1500
[kg]
[g]
3000 kg
-2
-1,5
-1
-0,5
0
0,5
1
1,5
2
01000 2000 3000
[kg]
[g]

Bá sculas de piso Serie VF ES-6
8. VERIFICACIÓ N Y AJUSTE DE LA CARGA EN UNA ESQUINA
A. Prueba de la carga en una esquina:
Coloque pesos de prueba adecuados (consulte la introducció n
en la Secció n 7) en el centro de la placa de carga y tare.
La bá scula muestra -0-.
Coloque pesos de prueba sucesivamente en todas las
esquinas.
Las desviaciones se muestran con un signo.
Registre los valores.
Si las desviaciones está n fuera de las tolerancias mostradas en
la Secció n 7, es necesario hacer ajustes.
B. Ajuste de la carga en una esquina
1. Establezca la mayor capacidad de lectura para realizar la prueba, en el modo de configuració n del
indicador para mejorar la verificació n de los cambios que resulten durante el ajuste.
Rango de pesaje de 300 kg; capacidad de lectura de 0.02 kg
Rango de pesaje de 600 kg; capacidad de lectura de 0.05 kg
Rango de pesaje de 1500 kg; capacidad de lectura de 0.1 kg
Rango de pesaje de 3000 kg; capacidad de lectura de 0.2 kg
2. Active el potenció metro de ajuste ingresando en la caja de conexió n.
Regla de ajuste:
La esquina (celda de carga) con la mayor desviació n negativa
debe ajustarse a cero.
No cambie la configuració n de esta esquina, aun despué s de
ciclos de ajuste repetidos.
Ajuste de la carga en una esquina:
Comience ajustando la esquina en donde se encuentre la
mayor desviació n positiva.
C. Ajuste en la PCB analó gica
La celda de carga analó gica 1 se ajusta con el par 1 del potenció metro, la celda de carga 2 con el par 2 y
así sucesivamente.
Los interruptores de conexió n / DIP en la PCB analó gica deben abrirse para este propó sito.

Con desviació n positiva: Gire ambos
potenció metros el mismo nú mero de
vueltas hacia la derecha
Con desviació n negativa: Gire
ambos potenció metros el mismo
nú mero de vueltas hacia la izquierda
4
W1
W
2
W
3
W
Par de potenciómetro 4
Par de potenciómetro 3
Interruptor de conexión
Par de potenciómetro 2
Par de potenciómetro 1
Celda de pesaje 4
Celda de pesaje 3
Celda de pesaje 2
Celda de pesaje 1

Bá sculas de piso Serie VF ES-7
9. REEMPLAZO DE PARTES
9.1 Reemplazo de la PCB analó gica
1) Coloque la bá scula sobre su lado.
2) Retire la PCB analó gica:
Desatornille y quite la tapa de la caja de conexió n.
Desprenda los cables de conexió n de las celdas de carga y los cables de conexió n que van hacia el
indicador.
Marque los cables para facilitar su reconexió n.
Desprenda la PCB del sujetador y retírela.
3) Reinstale la PCB analó gica:
Conecte las celdas de carga con la PCB analó gica fijando el cable de conexió n de la celda de
carga en la tablilla de terminales correspondiente de acuerdo con la siguiente tabla:
Terminal
Estado
Color
EXC +
Alimentació n +
Verde
SIG +
Señ al +
Blanco
SIG -
Señ al -
Rojo
EXC -
Alimentació n -
Negro
Fije el cable de conexió n en el indicador de acuerdo con la siguiente tabla:
Terminal
Estado
Color
EXC +
Alimentació n +
Gris
SEN +
Línea de control +
Amarillo
SIG +
Señ al +
Blanco
SIG -
Señ al -
Marró n
SEN -
Línea de control -
Verde
EXC -
Alimentació n -
Azul
Nota: Las celdas de carga se calibran en fá brica de tal manera que generalmente no es necesario
ajustar la carga en una esquina. Si se requiere hacer correcciones en casos individuales, el ajuste
puede hacerse en los pares 1, 2, 3 y 4 del potenció metro.
Par de potenciómetro 4
Par de potenciómetro 3
Par de potenciómetro 2
Par de potenciómetro 1
Celda de pesaje 4
Celda de pesaje 3
Celda de pesaje 2
Celda de pesaje 1

Bá sculas de piso Serie VF ES-8
9.2 Reemplazo de las celdas de carga
Nota: Los impactos del movimiento pueden dañ ar las celdas de carga, por ejemplo. É stas deben
reemplazarse si los resultados de la prueba de carga en las esquinas está n fuera de las tolerancias definidas
en las especificaciones.
1) Coloque la bá scula sobre su lado.
2) Desconecte la celda de carga:
Desatornille y quite la tapa de la caja de conexió n para la PCB analó gica.
Desprenda los cables de conexió n de la celda de carga respectiva procedentes de la PCB
analó gica.
Desconecte el casquillo del cable respectivo y retire el cable.
3) Reemplace la celda de carga:
Coloque la bá scula al revé s sobre una superficie adecuada. Al hacer esto, verifique que el cable de
conexió n para el indicador no salga de su lugar.
Afloje los dos tornillos Allen y retire la celda de carga respectiva.
Desenganche el resorte de retenció n en los soportes de carga y retire la celda de carga existente.
Enganche el resorte de retenció n en la nueva celda de carga e instale dicha celda.
Tienda el cable en el bastidor hasta la caja de conexió n.
Inserte los soportes de carga en el recorte de la celda de carga.
Reenganche el resorte de retenció n el los soportes de carga.
Nota: Cuando instale la celda de reemplazo, asegú rese de que los tornillos queden apretados de
manera uniforme. Ambos tornillos Allen deben apretarse a un torque de 70 Nm. Si es posible, utilice una
llave de torque.
4) Revise el tope de sobrecarga
La distancia (1) entre el bastidor de carga y el tope de sobrecarga debe estar en conformidad con
los siguientes valores:
Modelo
Distancia
VFP / VFS-300/600/1500
0.4 mm
VFP / VFS-3000
0.5 mm
Para ajustar la distancia puede colocarse una cuñ a de 0.2 mm en la celda de carga (2).
(1)
(2)
