Oleo-mac Eh 24 User manual

EH 24

EH 48

EH 24 - EH 48

OWNER’S MANUAL

MANUALE USO E MANUTENZIONE

BETRIEBS- UND WARTUNGSANLEITUNG

MANUEL D’UTILISATION ET D’ENTRETIEN

MANUAL DE USO Y MANTENIMIENTO

NÁVOD NA POUŽITIE A ÚDRŽBU

Pubbl. 58050063A - Mag/2017

IINTRODUZIONE

ISTRUZIONI ORIGINALI

Per un corretto impiego del tagliasiepi e per evitare incidenti, non iniziate il lavoro senza aver

letto questo manuale con la massima attenzione. Troverete su questo manuale le spiegazioni di

funzionamento dei vari componenti e le istruzioni per i necessari controlli e per la manutenzione.

N.B. Le descrizioni e le illustrazioni contenute nel presente manuale si intendono non

rigorosamente impegnative. La Ditta si riserva il diritto di apportare eventuali modiche

senza impegnarsi ad aggiornare di volta in volta questo manuale.

GB INTRODUCTION

TRANSLATION OF ORIGINAL INSTRUCTIONS

To correctly use the hedgetrimmer and prevent accidents, do not start work without having rst

carefully read this manual.You will nd explanations concerning the operation of the various parts

plus instructions for necessary checks and relative maintenance.

Note:IllustrationsandspecicationsinthismanualmayvaryaccordingtoCountryrequirements

and are subject to change without notice by the manufacturer.

FINTRODUCTION

TRADUCTION DES INSTRUCTIONS ORIGINALES

Pour un emploi correct de le taille-haies et pour éviter les accidents, ne pas commencer le travail

sans avoir d'abord lu attentivement le manuel. Vous trouverez les descriptions du fonctionnement

des divers composants et les instructions pour les contrôles nécessaires et pour l'entretien.

N.B. Les descriptions et les illustrations contenues dans ce manuel n'engagent pas

rigoureusement le constructeur. La société se réserve le droit d'apporter d'éventuelles

modications sans devoir mettre à jour à chaque fois le manuel.

DEINLEITUNG

ÜBERSETZUNG DER ORIGINALANLEITUNGEN

Um richtig mit den Heckenschere umgehen zu können und Unfälle zu vermeiden, lesen Sie diese

Bröschure vor Aufnahme der Arbeit gründlich durch. Im Suchverzeichnis nden Sie die Angabe, auf

welchen Seiten die Hinweise zur Arbeitsweise der unterschiedlichen Teile und Erklärungen zu den

anfallenden Wartungs- und Kontrollarbeiten zu nden sind.

N.B.: Die in dieser Bröschure enthaltenen Beschreibungen und Abbildungen verstehen sich

unverbindlich. Der Hersteller behält sich das Recht vor, die Einzel - und Zubehörteile dieses

Modellsaustechnischenoderabsatz-bedingtenGründenzuändern,ohnedieAngabendieser

Bröschure jedesmal zu berichtigen.

EINTRODUCCION

TRADUCCIÓN DE LAS INSTRUCCIONES ORIGINALES

Para una correcta utilizaciòn de el cortasetos y para evitar incidentes, no empiece a trabajar sin

haber leido atentamente este manual. Ud. encontrarà las explicaciones de funcionamiento de los

diferentescomponentesylasinstruccionespara el controlymantenimientode elcortasetos.P.D.Las

descripcionescontenidasenelpresentemanualnoseconsideranrigurosamenteobligatorias.

La empresa se reserva el derecho de aportar eventuales modicaciones sin obligarse a poner

al dìa este manual.

SK ÚVOD

PREKLAD PÔVODNÝCH POKYNOV

Nezačínajte prácu, kým si pozorne neprečítate tento návod na použitie, predídete tak

nehodám a dozviete sa informácie, ako nožnice na živé ploty správne používať. V tomto

návode na použitie nájdete vysvetlenia činnosti stroja a jeho častí a pokyny pre nevyhnutné

kontroly a údržbu.

Pozn. Popisy a ilustrácie uvedené v tomto návode nie sú prísne záväzné. Výrobca si

vyhradzuje právo na vykonávanie zmien bez predchádzajúceho upozornenia.

ATTENZIONE!!! ACHTUNG!!!

Per poter essere utilizzate, le applicazioni

tagliasiepi descritte in questo manuale, devono

essere accoppiate all’unità motrice; rispettare

scrupolosamente gli accoppiamenti indicati

nel capitolo ASSEMBLAGGIO a pag. 10. In ogni

caso, prima di utilizzare il tagliasiepi / tagliaerba

completo, leggere attentamente questo manuale e

il manuale dell’unità motrice.

Um die in diesem Handbuch beschriebenen

Heckenschneider einsetzen zu können, müssen

diese an die Antriebseinheit gekuppelt werden;

halten Sie sich strikt an die im Kapitel MONTAGE

auf Seite 11 angegebenen Kupplungen. Auf

jeden Fall muss vor Benutzung der kompletten

Ausrüstung als Heckenschere / Rasentrimmer

sowohl dieses Handbuch als auch das Handbuch

der Antriebseinheit aufmerksam durchgelesen

werden.

WARNING!!! ATENCION!!!

To make use of the hedgetrimmer applications

described in the manual, the attachment must be

coupled to the power unit; be certain to follow the

coupling instructions given under the ASSEMBLY

heading on page 10. In any event, read carefully

through this manual and that of the power unit

before using the assembled hedgetrimmer /

grasscutter.

Los cortasetos que se describen en este manual

se utilizan exclusivamente acoplados a la unidad

motriz. Respete estrictamente los acoplamientos

indicados en el capítulo ENSAMBLAJE, pág. 11.

En cualquier caso, antes de utilizar el cortasetos

/ cortacésped completo, lea con atención este

manual y también el de la unidad motriz.

ATTENTION!!! POZOR!

Pour pouvoir les utiliser, les modèles des taille-

haies décrits dans ce manuel doivent être accouplés

à l’unité motrice; respecter impérativement les

accouplements indiqués au chapitre ASSEMBLAGE

page 10. Dans tous les cas, lire attentivement ce

manuel et celui de l’unité motrice avant d’utiliser

le taille-haies / coupe-herbe complet.

Aby ste mohli používať aplikácie krovinorezu,

popísané v tomto návode, musíte ich namontovať

na pohonnú jednotku; prísne dodržiavajte

spôsoby montáže uvedené v kapitole MONTÁŽ

na str. 11. V každom prípade si pred používaním

kompletného krovinorezu / kosačky pozorne

prečítajte tento návod a návod na obsluhu

pohonnej jednotky.

IINDICE DINHALT

INTRODUZIONE ________________ 2

COMPONENTI DEL

TAGLIASIEPI / TAGLIAERBA________ 4

SPIEGAZIONE SIMBOLI E

AVVERTENZE DI SICUREZZA_______ 5

NORME DI SICUREZZA ___________ 6

ASSEMBLAGGIO ________________ 10

AVVIAMENTO __________________ 12

UTILIZZO______________________ 14

MANUTENZIONE________________ 24

RIMESSAGGIO__________________ 28

DATI TECNICI___________________ 30

DICHIARAZIONE DI CONFORMITÀ __ 32

TABELLA DI MANUTENZIONE______ 34

RISOLUZIONE DEI PROBLEMI ______ 36

CERTIFICATO DI GARANZIA _______ 38

ENLEITUNG ____________________ 2

BAUTEILE DES HECKENSCHNEIDERS /

RASENTRIMMERS _______________ 4

ERLAUTERUNG DER SYMBOLE UND

SICHERHEITSHINWEISE___________ 5

SICHERHEITSVORKERUNGEN ______ 8

MONTAGE _____________________ 11

ANLASSEN_____________________ 13

GEBRAUCH ____________________ 15

INSTANDHAL___________________ 25

LÄNGERUNG___________________ 29

TECHNISCHE ANGABEN __________ 30

KONFORMITATS-ERKLARUNG _____ 32

WARTUNGSTABELLE_____________ 34

STÖRUNGSBEHEBUNG ___________ 36

GARANTIE-ZERTIFICAT ___________ 39

GB CONTENTS EINDICE

INTRODUCTION ________________ 2

COMPONENTS OF THE

HEDGETRIMMER / GRASSCUTTER __ 4

EXPLANATION OF SYMBOLS AND

SAFETY WARNINGS______________ 5

SAFETY PRECAUTION ____________ 6

ASSEMBLY _____________________ 10

STARTING _____________________ 12

USE __________________________ 14

MAINTENANCE _________________ 24

STORAGE______________________ 28

TECHNICAL DATA _______________ 30

DECLARATION OF CONFORMITY ___ 32

MAINTENANCE CHART___________ 34

TROUBLE SHOOTING CHART ______ 36

WARRANTY CERTIFICATE _________ 38

INTRODUCCION ________________ 2

COMPONENTES DEL

CORTASETOS / CORTACÉSPED _____ 4

EXPLICACION SIMBOLOS Y

ADVERTENCIÂS DE SEGURIDAD ___ 5

NORMAS DE SEGURIDAD_________ 8

MONTAJE ______________________ 11

PUESTA EN MARCHA ____________ 13

UTILIZACION___________________ 15

MANTENIMIENTO _______________ 25

ALMACENAJE __________________ 29

DATOS TECNICOS _______________ 30

DECLARACION DE CONFORMIDAD _ 32

TABLA DE MANTENIMIENTO ______ 35

RESOLUCIÓN DE PROBLEMAS _____ 37

CERTIFICADO DE GARANTIA ______ 39

FINDEX SK OBSAH

INTRODUCTION ________________ 2

ÉLÉMENTS DU

TAILLE-HAIES / COUPE-HERBE _____ 4

EXPLICATION DES SYMBOLES ET

REGLES DE SECURITE ____________ 5

NORMES DE SECURITE ___________ 7

ASSEMBLAGE __________________ 10

MISE IN ROUTE _________________ 12

UTILISATION ___________________ 14

ENTRETIEN ____________________ 24

REMISSAGE ____________________ 28

DONNEES TECHNIQUES __________ 30

DECLARATION DE CONFORMITÉ ___ 32

TABLEAU D'ENTRETIEN___________ 34

RÉSOLUTION DES PROBLÈMES ____ 36

CERTIFICAT DE GARANTIE ________ 38

ÚVOD ______________________ 2

ČASTI KROVINOREZU / KOSAČKY _ 4

VYSVETLIVKY A BEZPEČNOSTNÉ

UPOZORNENIA _______________ 5

PRAVIDLÁ BEZPEČNOSTI _______ 9

MONTÁŽ ____________________ 11

ŠTARTOVANIE ________________ 13

POUŽITIE____________________ 15

ÚDRŽBA ____________________ 25

USKLADNENIE________________ 29

TECHNICKÉ ÚDAJE ____________ 30

VYHLÁSENIE O ZHODE_________ 32

TABUĽKA ÚDRŽBY ____________ 35

RIEŠENIE PROBLÉMOV _________ 37

ZÁRUČNÝ LIST _______________ 39

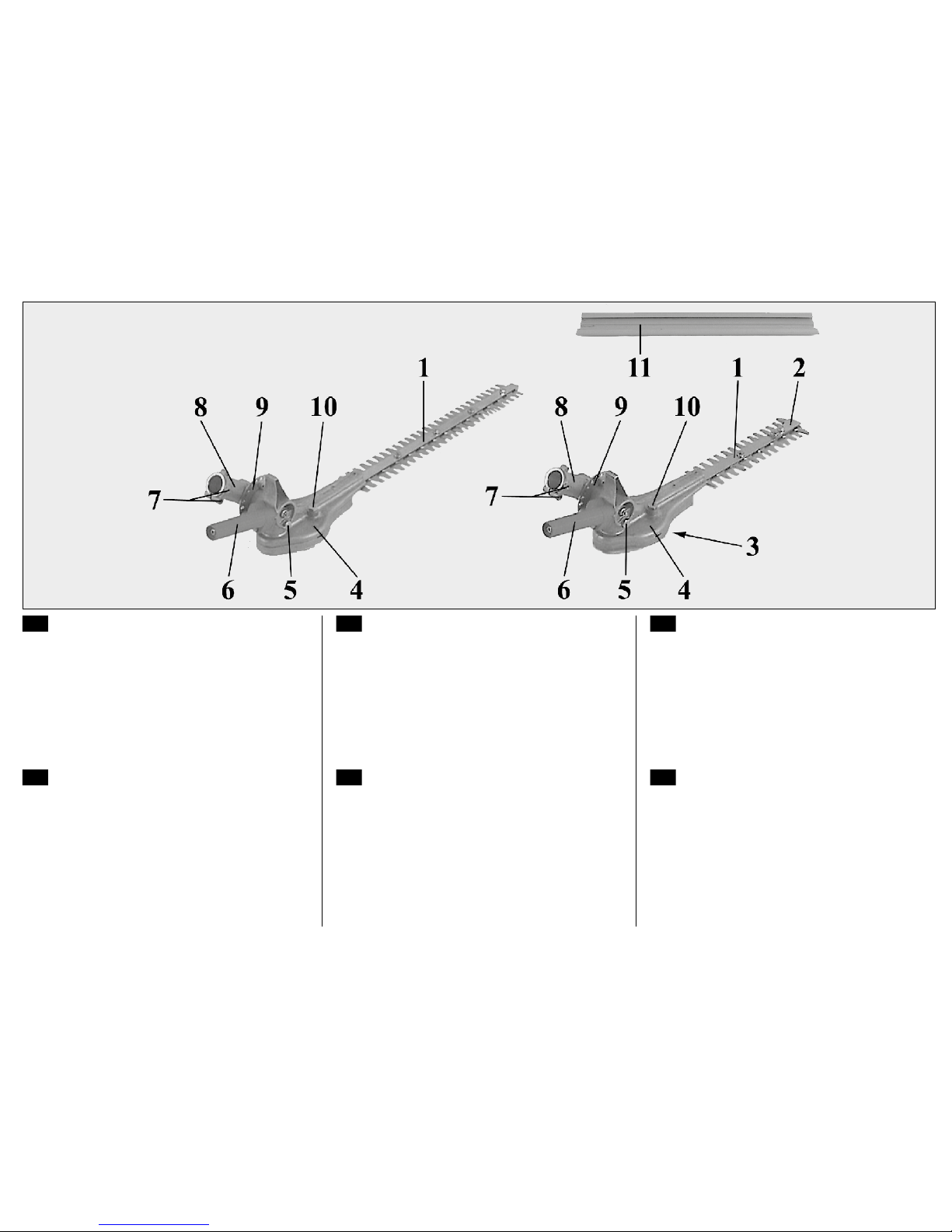

ICOMPONENTI DEL TAGLIASIEPI / TAGLIAERBA

1 - Lame

2 - Protezione lame (EH 24)

3 - Protezione riduttore

lame (EH 24)

4 - Riduttore lame

5 - Ingrassatore riduttore

angolare

6 - Impugnatura di

regolazione angolare

7 - Viti di fissaggio

8 - Riduttore angolare

9 - Disco selettore

10 - Ingrassatore riduttore

lame

11 - Coprilame

COMPONENTS OF THE HEDGETRIMMER / GRASSCUTTER

1 - Blades

2 - Blade guard (EH 24)

3 - Blade gearbox housing

(EH 24)

4 - Blade gearbox

5 - Angle drive grease

nipple

6 - Angle adjustment

handgrip

7 - Clamp screws

8 - Angle drive

9 - Selector disc

10 - Blade gearbox grease

nipple

11 - Blade cover

FÉLÉMENTS DU TAILLE-HAIES / COUPE-HERBE

1 - Lames

2 - Protection lames (EH 24)

3 - Protection réducteur

lames (EH 24)

4 - Réducteur lames

5 - Graisseur réducteur

angulaire

6 - Poignée de réglage

angulaire

7 - Vis de fixation

8 - Réducteur angulaire

9 - Disque sélecteur

10 - Graisseur réducteur

lames

11 - Fourreau protège-lames

BAUTEILE DES HECKENSCHNEIDERS / RASENTRIMMERS

1 - Messer

2 - Messerschutz (EH 24)

3 - Schutzabdeckung

Untersetzungsgetriebe

Messer (EH 24)

4 - Untersetzungsgetriebe

Messer

5 - Schmiernippel

Winkelgetriebe

6 - Griff zur

Winkeleinstellung

7 - Befestigungsschraube

8 - Winkelgetriebe

9 - Wählscheibe

10 - Schmiernippel

Untersetzungsgetriebe

Messer

11 - Messerabdeckung

ECOMPONENTES DEL CORTASETOS / CORTACÉSPED

1 - Cuchillas

2 - Protección cuchillas (EH 24)

3 - Protección reductor

cuchillas (EH 24)

4 - Reductor cuchillas

5 - Engrasador reductor

angular

6 - Empuñadura de

regulación angular

7 - Tornillos de fijación

8 - Reductor angular

9 - Disco selector

10 - Engrasador reductor

cuchillas

11 - Cubrecuchillas

SK ČASTI KROVINOREZU /KOSAČKY

1 - Čepele

2 - Kryty čepelí (EH 24)

3 - Ochranný kryt

redukčného prevodu

čepelí (EH 24)

4 - Redukčný prevod čepelí

5 - Mazadlo uhlového

redukčného prevodu

6 - Rukoväť s uhlovou

reguláciou

7 - Upevňovacie skrutky

8 - Uhlový redukčný prevod

9 - Kotúč voliča

10 - Mazadlo redukčného

prevodu čepelí

11 - Kryt čepele

ISPIEGAZIONE SIMBOLI E AVVERTENZE DI SICUREZZA DERLÄUTERUNG DER SYMBOLE-UND SICHERHEITSHINWEISE

GB EXPLANATION OF SYMBOLS AND SAFETY WARNINGS EEXPLICACION SIMBOLOS Y ADVERTENCIAS DE SEGURIDAD

FEXPLICATION DES SYMBOLES ET REGLES DE SECURITE SK VYSVETLIVKY A BEZPEČNOSTNÉ UPOZORNENIA

I1 - Leggere il manuale di uso e manutenzione prima di utilizzare

questa macchina.

2 - Indossare casco, occhiali e cuffie di protezione.

3 - Tipo di macchina: TAGLIASIEPI.

4 - Questo simbolo indica Attenzione, Pericolo e Cautela.

5 - Indossare guanti di protezione.

6 - Marchio CE di conformità.

7 - Anno di fabbricazione

8 - Numero di serie

GB 1 - Read operator’s instruction book before operating this machine.

2 - Wear head, eye and ear protection.

3 - Type of machine: HEDGETRIMMER.

4 - This symbol indicates Warning, Danger and Caution.

5 - Wear protection gloves.

6 - CE conformity marking.

7 - Year of manufacture

8 - Serial number

F1 - Lire le manuel avant d’utiliser cette machine.

2 - Porter casque, visière et protège-oreilles.

3 - Type de machine : TAILLE-HAIES.

4 - Ce symbole indique : Attention, Danger et Prudence.

5 - Porter gants de protection.

6 - Label CE de conformité.

7 - Année de construction

8 - Numéro de série

D1 - Betriebsanleitung vor der Inbetriebnahme lesen.

2 - Immer Helm, Schutzbrille und Geräuschschutz tragen.

3 - Gerät: HECKENSCHERE.

4 - Dieses Symbol bedeutet Achtung, Gefahr und Vorsicht.

5 - Sicherheitshandschuhe tragen.

6 - CE-Zeichen.

7 - Baujahr

8 - Seriennummer

E1 - Antes de utilizar esta máquina, leer el manual de instrucciones.

2 - Llevar casco, gafas y auriculares de protección.

3 - Tipo de máquina: CORTASETOS.

4 - Este símbolo indica Atención, Peligro y Cuidado.

5 - Llevar guantes de protección.

6 - Marcha CE de conformidad.

7 - Año de fabricación

8 - Número de serie

SK 1 - Pred prácou s týmto prístrojom si prečítajte návod na použitie a

údržbu.

2 - Používajte ochrannú prilbu, okuliare a slúchadlá

3 - Druh stroja: KROVINOREZ

4 - Tento symbol znamená Pozor, Nebezpečenstvo a Upozornenie.

5 - Noste ochranné rukavice.

6 - Značka zhody CE

7 - Rok výroby

8 - Číslo série

1234

Italiano English

NORME DI SICUREZZA SAFETY PRECAUTIONS

ATTENZIONE - Il tagliasiepi, se ben usato, è uno strumento

di lavoro rapido, comodo ed ecace; se usato in modo non

corretto o senza le dovute precauzioni potrebbe diventare

un attrezzo pericoloso. LA MACCHINA PUÒ CAUSARE GRAVI

LESIONI. Perchè il vostro lavoro sia sempre piacevole e

sicuro, rispettare scrupolosamente le norme di sicurezza

riportate qui di seguito e nel corso del manuale.

ATTENZIONE! – Regolamenti nazionali possono limitare

l’uso della macchina.

1 - Non utilizzare la macchina prima di essere istruiti in modo

specifico sull’uso. L’operatore alla prima esperienza deve

esercitarsi prima dell’utilizzo sul campo.

2 - Il tagliasiepi deve essere usato solo da persone adulte, in

buone condizioni siche e a conoscenza delle norme d’uso.

Non permettere ai ragazzi di usare il tagliasiepi.

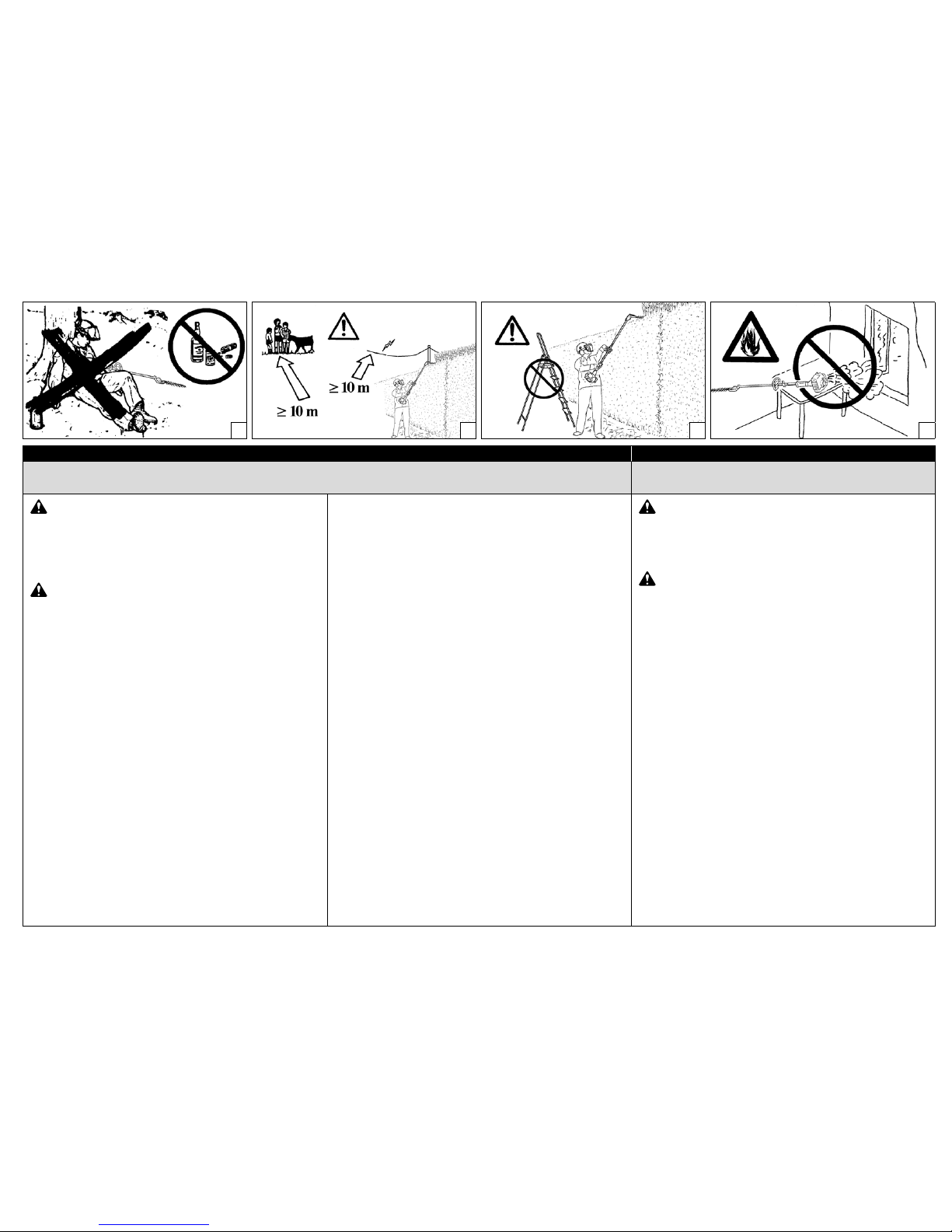

3 - Non usare il tagliasiepi in condizioni di aaticamento sico o

sotto l’eetto di alcool, droghe o farmaci (Fig. 1).

4 - Non indossare sciarpe, bracciali o altro che possa essere preso

nella macchina o nelle lame. Usare abiti aderenti con

protezione antitaglio.

5 - Indossare scarpe protettive antisdrucciolo, guanti, occhiali e

cuffia.

6 - Non permettere ad altre persone, in particolare bambini, di

restare entro il raggio d’azione del tagliasiepi durante

l’avviamento o il taglio (Fig. 2).

7 - Non iniziare il taglio finchè l’area di lavoro non sia

completamente pulita e sgombra. Non tagliare in vicinanza di

cavi elettrici (Fig. 2).

8 - Tagliare sempre in posizione stabile e sicura, specialmente in

presenza di scale e sgabelli (Fig. 3).

9 - Usare il tagliasiepi solo in luoghi ben ventilati, non utilizzare in

atmosfera esplosiva, infiammabile o in ambienti chiusi (Fig. 4).

10 - Non toccare le lame o fare manutenzione quando il motore è

in moto.

11 - Mantenere tutte le etichette con i segnali di pericolo e di

sicurezza in perfette condizioni. In caso di danneggiamenti o

deterioramenti occorre sostituirle tempestivamente

(Vedi pag. 5).

12 - Non utilizzare la macchina per usi diversi da quelli indicati dal

manuale (vedi pag. 14).

13 - Non abbandonare la macchina con il motore acceso.

14 - Seguire sempre le nostre istruzioni per le operazioni di

manutenzione.

15 - É proibito applicare alla presa di forza della macchina alcun

dispositivo che non sia quello fornito dal costruttore.

16 - Controllare giornalmente il tagliasiepi per assicurarsi che ogni

dispositivo, di sicurezza e non, sia funzionante.

17 - Non lavorare con un tagliasiepi danneggiato, mal riparato, mal

montato o modificato arbitrariamente. Non togliere o

danneggiare o rendere inefficace alcun dispositivo di sicurezza.

Utilizzare solo lame della lunghezza indicata in tabella

(vedi pag. 30).

18 - Non effettuare mai da soli operazioni o riparazioni che non

siano di normale manutenzione. Rivolgersi soltanto ad officine

specializzate ed autorizzate. Seguire sempre le nostre istruzioni

per le operazioni di manutenzione.

19 - In caso di emergenza rilasciare immediatamente la leva

acceleratore.

20 - Ricordare che il proprietario o l’operatore è responsabile degli

incidenti o dei rischi subiti da terzi o da beni di loro proprietà.

21 - In caso di necessità della messa fuori servizio del tagliasiepi,

non abbandonarlo nell’ambiente, ma consegnarlo al

Rivenditore che provvederà alla corretta collocazione.

22 - Affidare la combinazione delle apparecchiature soltanto a

persone che conoscono e sanno maneggiare questo modello e

dare loro sempre ambedue i Manuali.

23 - Rivolgetevi sempre al vostro rivenditore per qualsiasi altro

chiarimento o intervento prioritario.

24 - Conservare con cura il seguente Manuale e consultarlo prima

di ogni utilizzo della macchina.

25 - Sostituire sempre immediatamente le lame se vengono

danneggiate, sono rotte o sono state rimosse.

26 - Tutte le presenti norme di sicurezza valgono sia per l’accessorio

utilizzato come tagliasiepi, che come tagliaerba.

WARNING - If correctly used, the hedgetrimmer is a quick,

easy to handle and efficient tool; if used improperly or

without the due precautions it could become a dangerous

tool. THE MACHINE CAN CAUSE SERIOUS INJURY. For

pleasant and safe work,always strictly comply with the

safety rules that follow and throughout this manual.

WARNING: – National regulations could limit use of the

machine.

1 - Do not operate the machine unless you have received

specific instruction on its use. First time users must familiarise

themselves thoroughly with the operation of the machine

before working in the field.

2 - The hedgetrimmer must only be used by adults in good

physical condition with knowledge of the operating

instructions. Do not allow children to use the hedgetrimmer.

3 - Do not use the hedgetrimmer when you are tired or fatigued

or if you have taken alcohol, drugs or medication (Fig. 1).

4 - Never wear scarves, bracelets or anything else which could be

taken up by the machine or blades. Wear close-fitting safety

clothing.

5 - Wear protective non-slip safety shoes, gloves, glasses and ear

protection.

6 - Never allow bystanders, especially children, to remain

within your working area when starting or cutting with the

hedgetrimmer (Fig. 2).

7 - Do not start cutting until you have a clear work area. Do not

cut near electric cables (Fig. 2).

8 - Always cut from a firm-footed and safe position, particularly

when using steps and stools (Fig. 3).

9 - Only use the hedgetrimmer in well-ventilated places, do

not operate the hedgetrimmer in explosive or flammable

atmospheres or in closed environments (Fig. 4).

10 - Never touch the blades or attempt to service the hedge

trimmer while the engine is running.

11 - All labels with health hazards must be kept in good conditions.

In case of damage or deterioration, immediately substitute

them (see pag.5).

English Français

SAFETY PRECAUTIONS NORMES DE SECURITE

12 - Do not utilize the machine for uses different from the ones

specified in the manual (see pag. 14).

13 - Never leave the machine unattended with the engine running.

14 - Always follow the manufacturer’s instructions for the

maintenance operations.

15 - It is prohibited to fit any device other than that supplied by the

manufacturer.

16 - Check the hedgetrimmer each day to ensure that each device,

whether for safety or otherwise, is functional.

17 - Never use a damaged, modified, or improperly repaired

or assembled hedgetrimmer. Do not remove, damage or

deactivate any of the safety devices. Only use blades of the

length indicated in the table (look pag. 30).

18 - Never carry out operations or repairs on your own that

are other than routine maintenance. Call specialised and

authorised workshops only. Always follow the manufacturer’s

instructions for the maintenance operations.

19 - In the event of emergency, release the throttle lever

immediately.

20 - Please note that the owner or the user is responsible for any

accidents or damage to third parties or their property.

21 - If your hedgetrimmer is no longer usable, dispose of it properly

without damaging the environment by handing it in to your

local Dealer who will arrange for its correct disposal.

22 - Entrust the coupling of the equipment only to persons who

are familiar with and experienced in handling this model, and

make certain they are given both the manuals to consult.

23 - All saw service, other than the operations shown in the present

manual, should be performed by competent personnel.

24 - Keep this manual on hand and consult it before each use of the

tool.

25 - Always replace blade, immediately if it becomes damaged,

broken or is otherwise removed.

26 - All safety precautions indicated apply to the attachment

however it is used, whether for trimming hedges or cutting

grass.

ATTENTION: Sivousutilisez correctement letaille-haies,vous

aurez un instrument de travail rapide, pratique et ecace ;

utilisé de façon non correcte ou sans adopter les précautions

nécessaires, cet instrument pourrait s’avérer dangereux.

LA MACHINE PEUT PROVOQUER DE GRAVES LESIONS. Pour

que votre travail soit toujours agréable et sûr, respectez

scrupuleusement les mesures de sécurité reportées ici et au

cours du manuel.

ATTENTION ! – Certains règlements nationaux pourraient

limiter l'utilisation de la machine.

1 - Ne pas utiliser la machine avant de s'être informé sur les

modalités spécifiques d'utilisation. L'opérateur inexpert devrait

s'exercer avant d'utiliser la machine sur le terrain.

2 - Le taille-haies ne doit être utilisée que par des adultes en

bonnes conditions physiques et ayant pris connaissance. Ne

laissez pas les enfants utiliser le taille-haies .

3 - N’utilisez pas le taille-haies si vous êtes physiquement fatigué

ou sous l'influence de l'alcool, de drogues ou de médicaments

(Fig. 1).

4 - Ne portez pas d’écharpe, de bracelets ou d’autres objets qui

pourraient se prendre dans la machine ou dans le lames.

Utilisez des vêtements adhérents pourvus de protection anti-

coupure.

5 - Portez des chaussures de protection antidérapantes, des gants,

des lunettes et des protège-oreilles.

6 - Veillez à ce que personne ne se trouve, en particulier aux

enfants, dans le rayon d’action de le taille-haies , pendant la

mise en route et la coupe (Fig. 2).

7 - Ne commencez pas la coupe tant que l’espace dans lequel

vous devez travailler n’est pas totalement propre et libre. Ne

coupez pas à proximité de fils électriques (Fig. 2).

8 - Coupez toujours en position stable et sûre, surtout si l’on opère

sur une échelle ou sur un escabeau (Fig. 3).

9 - N’utilisez le taille-haies que dans des endroits bien aérés, ne

l’utilisez pas dans des atmosphères explosives ou inflammables

ou dans des endroits clos (Fig. 4).

10 - Ne touchez pas à le lames et n’effectuez aucun entretien

lorsque le moteur tourne.

11 - Veillez à ce que les étiquettes portant les signaux de danger

et de sécurité soient toujours en parfait état. Si elles sont

détériorées, remplacez-les sans délai (voir pag.5).

12 - N'utilisez pas la machine dans un but autre que ceux indiqués

dans le manuel (voir pag. 14).

13 - N'abandonnez pas la machine moteur en marche.

14 - Suivez toujours nos instructions pour les opérations

d’entretien.

15 - Il est interdit d'appliquer sur la prise de force de la machine des

dispositifs non fournis par le constructeur.

16 - Contrôlez le taille-haies tous les jours pour vous assurer que

tous les dispositifs, de sécurité et autres, fonctionnent bien.

17 - Ne travaillez pas avec une taille-haies endommagée, mal

réparée, mal montée ou modifiée arbitrairement. Évitez

d’enlever, de détériorer ou de neutraliser les dispositifs de

sécurité. Utilisez uniquement des lames de la longueur

indiquée dans le tableau (voir pag. 30).

18 - N’effectuez jamais par vous-mêmes des opérations ou des

réparations qui ne sont pas d’entretien normal. Adressez-

vous seulement à des ateliers spécialisés et autorisés. Suivez

toujours nos instructions pour les opérations d’entretien.

19 - En cas d’urgence, relâcher immédiatement la manette

d’accélération.

20 - Se rappeler que le propriétaire ou l’opérateur sont responsables

des accidents ou des dommages à tiers, aux biens de leur

propriété.

21 - Si votre le taille-haies ne marche plus, ne l’abandonnez pas

dans la nature ! Appelez votre revendeur habituel, qui saura

résoudre la situation.

22 - Coner les appareils assemblés exclusivement à des personnes

qui connaissent et qui savent manipuler ce modèle et toujours

leur coner les deux manuels.

23 - S’adresser a un revendeur pour toutes autres demandes ou

pour une intervention prioritaire.

24 - Conservez ce manuel soigneusement et consultez-le à chaque

foisque vous devrez utiliser la machine.

25 - Remplacez immédiatement les outils de coupe (lames)

endommagés, cassés ou de quelque autre façon démontés.

26 - Toutes les consignes de sécurité citées ici sont valables pour

l’accessoire utilisé comme taille-haies et pour celui utilisé

comme coupe-herbe.

1234

Deutsch Español

SICHERHEITSVORKERUNGEN NORMAS DE SEGURIDAD

ACHTUNG: Bei richtiger Anwendung ist die Heckenschere ein

schnelles, bequemes und wirkungsvolles Arbeitsgerät; falls

Sie sie falsch oder ohne die nötige Vorsicht einsetzen, kann

sie zu einer Gefahr werden. DIE MASCHINE KANN ERNSTE

VERLETZUNGEN VERURSACHEN. Beachten Sie bitte daher

unbedingt die Sicherheitsvorschriften die Sie nachstehend in der

Betriebsanleitungnden,damitihreArbeitimmerangenehmund

sicher ist.

ACHTUNG! – Nationale Verordnungen können den Gebrauch

des Geräts einschränken.

1 - Verwenden Sie das Gerät erst, wenn Sie in seinen Gebrauch

eingewiesen sind. Unerfahrene Benutzer müssen sich vor dem

Arbeitseinsatz mit dem Gerät vertraut machen.

2 - Die Heckenschere darf nur von erwachsenen Personen in

Körperlich gutem Zustand benutzt werden, denen die

Bedienungsanleitung geläufig ist. Kinder und Jugendliche

dürfen die Freischneidegeräte mit metallischen Werkzeugen

nicht betreiben, ausgenommen Jugendliche in Ausbildung

unter Aufsicht eines Fachkundigen.

3 - Die Heckenschere nur in gesundem und ausgeruhtem Zustand

gebrauchen oder unter dem Einfl uß von Alkohol, Drogen oder

Medicamenten stehen (Abb. 1).

4 - Keine Schals, Armreifen oder andere Kleidungsstücke tragen,

die von der Maschine oder der Messer erfaßt werden können.

Verwenden Sie anliegende Schutzkleidung.

5 - Stets rutschfestes Schuhwerk sowie Handschuhe, Schutzbrille,

und Lärmschutz.

6 - Während des Anlassens und des Betriebes der Heckenschere

sollten andere Personen, insbesondere Kindern, sich nicht

innerhalb des Arbeitsbereiches aufhalten (Abb. 2).

7 - Beginnen Sie nicht mit dem Schneiden, bevor der

Arbeitsbereich nicht vollkommen sauber und frei von

Hindernissen ist. Schneiden Sie nicht in der Nähe von

elektrischen Kabeln (Abb. 2).

8 - Schneiden Sie immer in stabiler und sicherer Stellung, vor

allem bei Benutzung von Leitern und Schemeln (Abb. 3).

9 - Achten Sie auf gute Abzugsmöglichkeiten der Abgase.

Benutzen Sie das Gerät nicht in der Nähe von explosiven oder

brennbaren Stoffen oder in geschlossenen Räumen (Abb. 4).

10 - Berühren Sie die Messer nicht und unternehmen Sie keine

Wartungsarbeiten, wenn der Motor in Betrieb ist.

11 - Sämtliche Schilder mit den Gefahrensymbolen und

Sicherheitszeichen müssen sich in einwandfreiem Zustand

befinden. Bei Beschädigung oder Unleserlichkeit müssen sie

ATENCION - El cortasetos, si se emplea bien, es

un instrumento de trabajo cómodo y eficaz; si se usa

incorrectamente o sin las debidas precauciones puede

convertirse en un instrumento peligroso. LA MÁQUINA

PUEDE CAUSAR LESIONES GRAVES. Para que su trabajo sea

siempre agradable y seguro, respete escrupulosamente

las normas de seguridad indicadas a continuación en el

presente manual.

¡ATENCIÓN! – El uso de la máquina puede estar limitado

por reglamentos nacionales.

1 - No utilizar la máquina sin antes instruirse sobre el modo de

uso. El operador deberá ejercitarse antes de utilizar la máquina

por primera vez.

2 - El cortasetos debe de ser usada sólo por personas adultas, en

buenas condiciones físicas y con conocimiento de las normas

de uso. No permita que los niños usen el cortasetos.

3 - No usar el cortasetos en condiciones de fatiga física o se

encuentre bajo ed efecto de alcohol, drogas o medicación

(Fig. 1).

4 - No llevar bufandas, brazaletes o cualquier prenda que pueda

engancharse en la máquina o en le cuchillas. Usar vestidos

adherentes con protección anticorte.

5 - Usar zapatos protectivos antideslizantes, guantes, gafas y

auriculares.

6 - No permitir que otras personas, sobre todo los niños,

permanezcan en el radio de acción de el cortasetos durante el

arranque o el corte (Fig. 2).

7 - No iniciar el corte hasta que el área de trabajo no esté

completamente limpia y despejada. No se deben de efectuar

cortes en las cercanías de cables eléctricos (Fig. 2).

8 - Cortar siempre en posición estable y segura, sobre todo en

presencia de escaleras o bancos (Fig. 3).

9 - Usar el cortasetos sólo en lugares bien ventilados, no usar en

atmósfera explosiva, inflamable o en ambientes cerrados

(Fig. 4).

10 - No tocar le cuchillas o efectuar el mantenimiento cuando el

motor está funcionando.

11 - Mantenga todas las etiquetas con las señales de peligro y

seguridad en perfectas condiciones. Si alguna se estropea,

rechtzeitig ersetzt werden (siehe Seite 5).

12 - Das Gerät darf ausschließlich für die in der Betriebsanleitung

angegebenen Zwecke verwendet werden (siehe seite 15).

13 - Die Maschine nicht mit laufendem Motor liegen lassen.

14 - Folgen Sie bei den Wartungsarbeiten stets unseren

Anweisungen.

15 - Rüsten Sie den Abtrieb des Geräts nur mit den

Originalausrüstungen des Herstellers aus.

16 - Kontrollieren Sie Die Heckenschere täglich, um sicherzustellen,

daß sowohl die Sicherheits-sowie auch alle anderen

vorrichtungen korrekt funktionieren.

17 - Arbeiten se nicht mit beschädigter, fehlerhaft reparierter, falsch

montierter oder willkürlich abgeänderter Heckenschere.

Entfernen, beschädigen oder ändern Sie nie die

Schutzvorrichtungen. Nur Messer von der in der Tabelle

angegebenen Länge benutzen (siehe Seite 30).

18 - Nehmen Sie nie alleine Reparaturen oder Arbeiten vor, die

nicht zur normalen Wartung gehören. Wenden Sie sich

ausschließlich an spezialisierte Vertragswerkstätten. Folgen Sie

bei den Wartungsarbeiten stets unseren Anweisungen.

19 - Lassen Sie den Gashebel im Notfall sofort los.

20 - Der Besitzer bzw. Bediener ist in jedem Fall für die Unfälle oder

Risiken gegenüber Dritten oder deren Besitz verantwortlich.

21 - Sollte es notwendig sein Die Heckenschere aus dem Verkehr zu

ziehen, händigen Sie sie ihrem Vertragshändler aus, der für die

entsprechende Aufbewahrung sorgt.

22 - Die Kupplung der Geräte darf nur von Personen vorgenommen

werden, die dieses Modell kennen und mit dessen

Handhabung vertraut sind; ihnen müssen immer beide

Handbücher ausgehändigt werden.

23 - Wenden Sie sich für weitere Auskünfte stets an Ihren

Fachhändler.

24 - Bewahren Sie dieses Handbuch sorgfältig auf und lasen Sie es

vor jeder Inbetriebnahme der Maschine.

25 - Messer müssen sofort ersetzt werden, wenn sie beschädigt

werden, gebrochen sind oder ausgebaut wurden.

26 - Alle vorliegenden Sicherheitsvorschriften gelten sowohl bei

Benutzung der Ausrüstung als Heckenschneider, als auch bei

Benutzung als Rasentrimmer.

Español Slovensky

NORMAS DE SEGURIDAD PRAVIDLÁ BEZPEČNOSTI

sustitúyala de inmediato (vea pag.5).

12 - No utilice la máquina para una aplicación distinta de las que se

indican en el manual (vea pag. 15).

13 - No abandonar la máquina en el motor encendido.

14 - Seguir siempre nuestras instrucciones para las operaciones de

mantenimiento.

15 - Está prohibido aplicar a la toma de fuerza de la máquina

dispositivos no suministrados por el fabricante.

16 - Controlar diariamente el cortasetos para asegurarse de que

funcionan todos los dispositivos.

17 - No trabajar con un cortasetos da ñada, mal reparada, mal

montada o modificada arbitrariamente. No quite, dañe, o

vuelva ineficaz ningún dispositivo de seguridad. Utilizar

unicamente cuchillas del largo indicado en el quadro

(vea pag. 30).

18 - No efectuar nunca operaciones o reparaciones que no sean de

normal mantenimiento. Dirijirse a talleres especializados y

autorizados. Seguir siempre nuestras instrucciones para las

operaciones de mantenimiento.

19 - En caso de emergencia, suelte inmediatamente la palanca

acelerador.

20 - El propietario o el usuario es responsable de los riesgos y

accidentes sufridos por terceros y de los daños sufridos por

bienes.

21 - Si se necesita poner fuera de servicio el cortasetos, no se debe

de abandonar en el medio ambiente, se aconseja entregarla al

Distribuidor que proveerá a su correcta colocación.

22 - El acoplamiento de los equipos debe ser realizado por

personas que conozcan y sepan manejar este modelo, a las

cuales deben entregarse siempre ambos manuales.

23 - Dirigirse siempre a su vendedor para cualquier otra aclaraciòn

o intervenciòn prioritaria.

24 - Conservar cuidadosamente el presente manual de

instrucciones y consultarlo en cada ocasión en que la máquina

sea utilizada.

25 - Cambie inmediatamente las cuchillas si están dañadas, rotas o

han sido desmontadas.

26 - Todas las normas de seguridad que se detallan en esta

publicación valen para ambas aplicaciones del accesorio

(como cortasetos o cortacésped).

UPOZORNENIE - Pokiaľ sú správne používané, sú nožnice

na živé ploty rýchlym pomocníkom a účinným nástrojom.

Pokiaľ sú používané nesprávne alebo bez správnych

pravidiel bezpečnosti, môžu sa stať nebezpečným

nástrojom. STROJ MÔŽE SPÔSOBIŤ VÁŽNE PORANENIA.

Aby bola vaša práca vždy príjemná a bezpečná, dodržujte

vždy prísne bezpečnostné pravidlá, ktoré sú uvedené v

tomto návode na použitie.

UPOZORNENIE! – Používanie stroja môžu obmedzovať

vnútroštátne predpisy.

1 - Stroj nepoužívajte skôr, kým sa podrobne neoboznámite s

jeho obsluhou. Začiatočníci by si mali pred prácou obsluhu

stroja vyskúšať.

2 - Nožnice na živé ploty môžu používať iba dospelé osoby, v

dobrom fyzickom stave, ktoré sú oboznámené s jeho

obsluhou.

3 - Nepoužívajte nožnice na živé ploty, keď ste unavení alebo pod

vplyvom alkoholu, omamných látok alebo liekov (Obr. 1).

4 - Nenoste šály, náramky alebo iné veci, ktoré by sa mohli

zachytiť do nožníc alebo jeho čepelí. Noste len upnutý

bezpečnostný pracovný odev.

5 - Používajte ochranné protišmykové topánky, ochranné

rukavice, okuliare, slúchadlá a prilbu.

6 - Nedovoľte, aby sa ostatné osoby zdržiavali v pracovnom

okruhu nožníc počas štartovania alebo práce (Obr. 2).

7 - Nezačínajte strihanie, kým pracovný priestor nie je úplne

vyčistený a vyprázdnený. Nepracujte v blízkosti elektrických

káblov (Obr. 2).

8 - Strihajte vždy v stabilnom a bezpečnom postoji, najmä pri

použití rebríkov alebo stoličiek (Obr. 3).

9 - Nožnice používajte iba v dobre vetraných priestoroch,

nepoužívajte ich vo výbušnom, zápalnom prostredí alebo v

uzavretých priestoroch (Obr. 4).

10 - Nedotýkajte sa čepelí a nevykonávajte údržbu, keď je motor v

chode.

11 - Všetky štítky a nálepky s výstražnou signalizáciou udržiavajte

v dokonalom stave. V prípade poškodenia alebo

opotrebovania ich treba včas vymeniť (Pozrite str. 5).

12 - Stroj nepoužívajte na iné účely ako sú uvedené v návode

(pozrite ods. 15).

13 - Stroj nenechávajte bez dozoru, ak je zapnutý jeho motor.

14 - Pri údržbe vždy dodržiavajte pokyny výrobcu.

15 - Na pohon stroja sa nesmie namontovať žiadne zariadenie, ak

ho neodporučil výrobca.

16 - Denne kontrolujte nožnice, aby ste sa ubezpečili, či je každé

zariadenie, bezpečnostné alebo nie, funkčné.

17 - Nepracujte s poškodenými, zle opravenými, nesprávne

zmontovanými alebo ináč upravenými nožnicami na živé

ploty. Neodstraňujte, nepoškodzujte a nedeaktivujte

bezpečnostné zariadenia. Používajte výhradne čepele s dĺžkou

podľa tabuľky (pozri stranu 30).

18 - Okrem bežnej údržby nikdy nerobte zásahy alebo opravy

sami. Obráťte sa iba na špecializované a autorizované servisy.

Vždy dodržiavajte pokyny výrobcu týkajúce sa údržby.

19 - V prípade nebezpečenstva okamžite pusťte plynovú páčku.

20 - Nezabudnite, že majiteľ alebo obsluhujúci pracovník nesú

zodpovednosť za úrazy alebo riziká pre iné osoby, ako aj za ich

majetok.

21 - V prípade nutnosti zlikvidovania nožníc na živé ploty ich

nevyhadzujte voľne, ale odovzdajte ich predajcovi, ktorý

zabezpečí ich správnu likvidáciu.

22 - Kombinované stroje zverte iba osobám, ktoré poznajú a vedia

obsluhovať tento model a vždy im dajte aj oba návody na

používanie.

23 - V prípade potreby akéhokoľvek ďalšieho objasnenia alebo

zásahu sa vždy sa obráťte na vášho predajcu.

24 - Tento návod starostlivo uschovajte a pred každým použitím

nožníc ho konzultujte.

25 - Vždy a okamžite vymeňte čepele, ak by sa poškodili, zlomili

alebo boli odobraté.

26 - Všetky bezpečnostné predpisy platia pre príslušenstvo

používané ako krovinorez aj ako kosačka.

1234

Italiano English Français

ASSEMBLAGGIO ASSEMBLY ASSEMBLAGE

È consentito montare gli accessori EH 24 – EH 48 solo

sui decespugliatori rigidi con tubo di trasmissione di

diametro 24 mm, modelli BC 22 S, BC 220 S, BC 22 T,

BC 220 T, BC 24 S, BC 240 S, BC 24 T, BC 240 T, BC 250 S,

BC 260 4S, BC 280 S, BC 280 T, DS 220 S, DS 2200 S,

DS 220 T, DS 2200 T, DS 240 S, DS 2400 S, DS 240 T,

DS 2400 T, DS 2500 S, DS 2600 4S, DS 2800 S, DS 2800 T.

È assolutamente vietato montare gli accessori

tagliasiepi EH 24, EH 48 su tutti gli altri decespugliatori

EMAK non esplicitamente indicati.

Pericolo d’infortunio e lesioni!

COMBINAZIONI CONSIGLIATE

Si consiglia l’utilizzo dell’accessorio tagliasiepi EH 24

come tagliaerba.

Si consiglia l’utilizzo dell'accessorio EH 48 come

tagliasiepi e con decespugliatori con impugnatura Loop.

Sequenza operativa di montaggio EH 24 ed EH 48:

1. Allentare le viti di serraggio (A, Fig.1) sulla coppia conica ed

estrarla dal tubo di trasmissione con la relativa protezione.

L’attrezzo di taglio eventualmente fissato sulla coppia

conica può restarvi.

ATTENZIONE – Sfilando la coppia conica dal tubo,

l’albero di trasmissione (B, Fig.2) potrebbe sfilarsi; è

necessario che venga nuovamente inserito. L’albero

di trasmissione deve sporgere dal tubo soltanto di

L = 20 mm circa. Se questo valore non viene raggiunto,

ruotare lentamente l’albero, inserendolo nel tubo no al

valore stabilito.

2. Allentare le viti di serraggio (C, Fig. 3) sul riduttore del

tagliasiepi ed inserirlo sul tubo di trasmissione, ruotandolo

un poco a destra e un poco a sinistra (Fig.4). Quando

l’estremità del tubo non è più visibile nella fessura di

serraggio (Fig.5) spingere il tubo in avanti no all’arresto.

3. Avvitare sino in fondo le viti di serraggio del tagliasiepi

(C, Fig. 6).

EH 24 – EH 48 attachments can only be coupled to

solid brushcutters with 24 mm tube diameter, models

BC 22 S, BC 220 S, BC 22 T, BC 220 T, BC 24 S,

BC 240 S, BC 24 T, BC 240 T, BC 250 S, BC 260 4S, BC 280 S,

BC 280 T, DS 220 S, DS 2200 S, DS 220 T, DS 2200 T,

DS 240 S, DS 2400 S, DS 240 T, DS 2400 T, DS 2500 S,

DS 2600 4S, DS 2800 S, DS 2800 T.

Under no circumstances whatever must EH 24, EH 48

hedgetrimmer be used in combination with other EMAK

brushcutters not specically indicated.

This could result in serious accident and injury!

RECOMMENDED COMBINATIONS

The EH 24 hedgetrimmer attachment is recommended for

use as a grasscutter.

The EH 48 attachments is recommended for use as

hedgetrimmers and in combination with Loop handle

brushcutters.

Assembly sequence for EH 24 and EH 48 models:

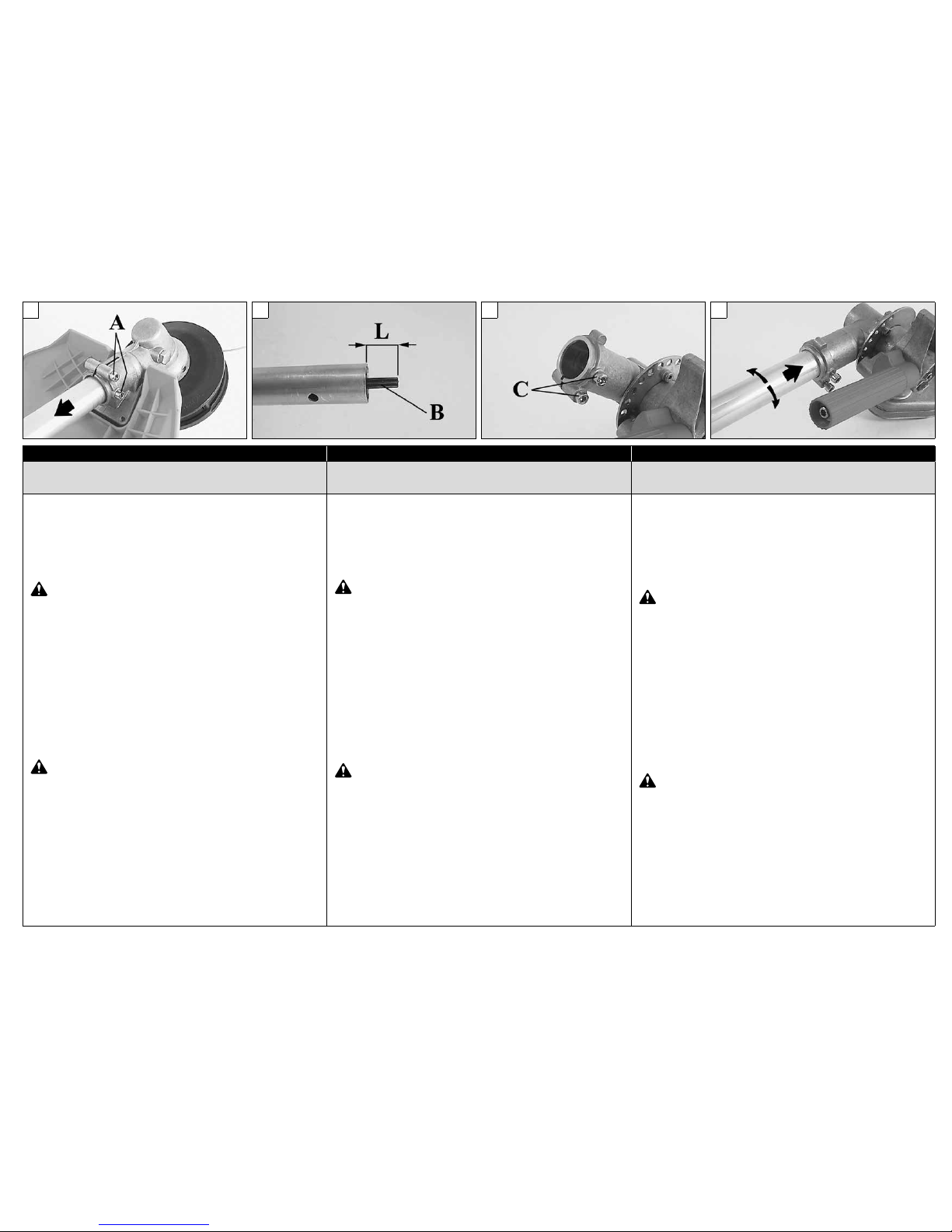

1. Loosen the clamp screws (A, Fig.1) of the brushcutter angle

drive and remove the head from the shaft arm together

with the guard. If there is a cutter xed to the angle drive,

this can remain attached.

WARNING – When separating the angle drive from the

arm, it may happen that the drive shaft (B, Fig. 2) is also

drawn out, in which case it must be reinserted. The shaft

should project from the arm approximately L = 20 mm

and no more. If the end projects too far, twist the shaft

slowly and ease it back into the arm until the distance is

correct.

2. Loosen the clamp screws (C, Fig. 3) of the hedgetrimmer

angle drive and couple to the end of the shaft arm,

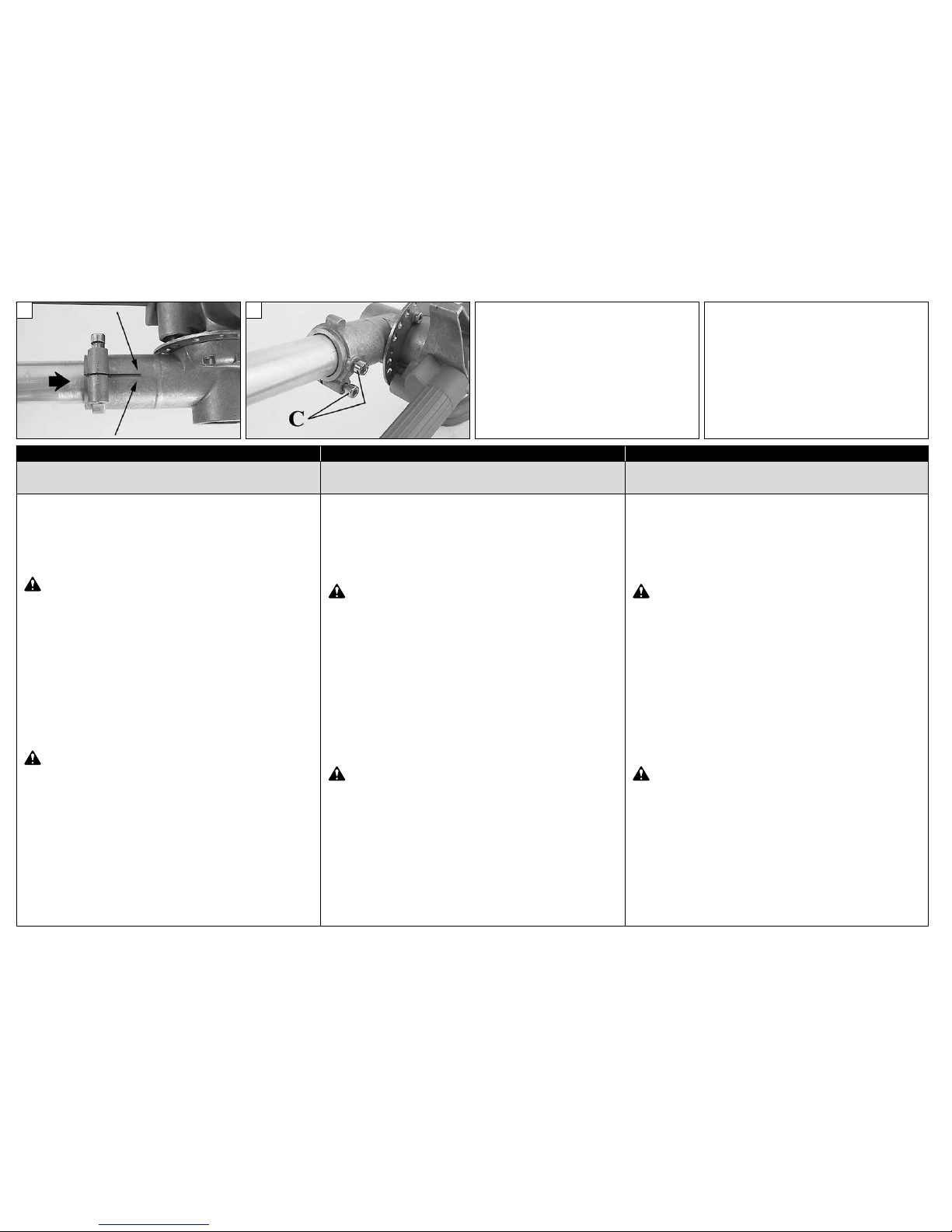

twisting slightly one way and the other (Fig.4). When the

end of the arm can no longer be seen through the clamp

slit (Fig.5), push home until it will go no further.

3. Tighten the clamp screws fully (C, Fig. 6) to secure the

attachment.

Il est autorisé de monter les accessoires EH 24 – EH 48

uniquement sur les débroussailleuses rigides avec tube de

transmission, diamètre 24 mm, modèles BC 22 S, BC 220 S,

BC 22 T, BC 220 T, BC 24 S, BC 240 S, BC 24 T, BC 240 T,

BC 250 S, BC 260 4S, BC 280 S, BC 280 T, DS 220 S,

DS 2200 S, DS 220 T, DS 2200 T, DS 240 S, DS 2400 S,

DS 240 T, DS 2400 T, DS 2500 S, DS 2600 4S, DS 2800 S,

DS 2800 T.

Il est absolument interdit de monter les accessoires

taille-haies EH 24, EH 48 sur toutes les autres

débroussailleuses EMAK qui ne sont pas indiquées ici.

Risque d’accidents et de lésions graves!

COMBINAISONS CONSEILLÉES

Il est conseillé d’utiliser l’accessoire taille-haies EH 24

comme coupe-herbe.

Il est conseillé d’utiliser l'accessoire taille-haies EH 48

comme taille-haies et avec des débroussailleuses à

poignée Loop.

Séquence de montage EH 24 et EH 48:

1. Desserrer les vis de xation (A, Fig.1) sur le couple conique

et dégager ce dernier du tube de transmission avec sa

protection. L’outil de coupe éventuellement fixé sur le

couple conique peut y rester.

ATTENTION – En dégageant le couple conique du tube,

l’arbre de transmission (B, Fig.2) pourrait se détacher; le

remonter immédiatement. L’arbre de transmission doit

dépasser du tube de L = 20 mm environ seulement. Si

l’on atteint cette valeur, tourner lentement l’arbre en

l’enfonçant dans le tube jusqu’à la valeur prescrite.

2. Desserrer les vis de fixation (C, Fig.3) sur le réducteur

du taille-haies et monter ce dernier sur le tube de

transmission en le tournant légèrement à droite puis

à gauche (Fig.4). Lorsque l’extrémité du tube n’est plus

visible dans la fente de serrage (Fig.5), pousser le tube en

avant jusqu’à ce qu’il se bloque.

3. Serrer à fond les vis de xation du taille-haies (C, Fig.6).

5 6

Deutsch Español Slovensky

MONTAGE MONTAJE MONTÁŽ

Der Einbau des Zubehörs EH 24 – EH 48 ist ausschließlich

auf starren Freischneidern mit Schaftdruchmesser 24 mm,

Modelle BC 22 S, BC 220 S, BC 22 T, BC 220 T, BC 24 S,

BC 240 S, BC 24 T, BC 240 T, BC 250 S, BC 260 4S, BC 280 S,

BC 280 T, DS 220 S, DS 2200 S, DS 220 T, DS 2200 T,

DS 240 S, DS 2400 S, DS 240 T, DS 2400 T, DS 2500 S,

DS 2600 4S, DS 2800 S, DS 2800 T zulässig.

Es ist strikt verboten, die Heckenschneide-Ausrüstungen

EH 24, EH 48 an andere Freischneider EMAK zu

montieren, die nicht ausdrücklich hier angegeben sind.

Unfall- und Verletzungsgefahr!

EMPFOHLENE KOMBINATIONEN

Wir empfehlen die Verwendung der Heckenschneide-

Ausrüstung EH 24 als Rasentrimmer.

Wir empfehlen die Verwendung der Heckenschneide-

Ausrüstungen EH 48 als Heckenschneider und mit

Freischneidern mit Rundgri.

Reihenfolge der Montagevorgänge für EH 24 und EH 48:

1. Die Befestigungsschrauben (A, Abb.1) am

Kegelradgetriebe lockern und dieses mitsamt dem

dazugehörigen Schutz aus dem Schaft ziehen.

Das eventuell am Kegelradgetriebe befestigte

Schneidwerkzeug kann dort bleiben.

ACHTUNG – Wenn des Kegelradgetriebe aus dem Schaft

gezogen wird, kann unter Umständen die Antriebswelle

(B, Abb.2) herausrutschen; in diesem Fall muss sie

wieder hineingesteckt werden. Die Antriebswelle darf

nur um etwa L = 20 mm aus dem Schaft herausragen.

Wenn dieser Wert nicht erreicht wird, die Welle langsam

drehen und bis zum vorgegebenen Wert in den Schaft

stecken.

2. Die Befestigungsschrauben (C, Abb. 3) am

Untersetzungsgetriebe des Heckenschneiders lockern

und diesen am Schaft einsetzen, dazu etwas nach rechts

und etwas nach links drehen (Abb. 4). Wenn das Ende

des Schaftes nicht mehr im Befestigungsschlitz (Abb.

5) sichtbar ist, den Schaft bis zum Anschlag nach vorn

drücken.

3. Die Befestigungsschrauben des Heckenschneiders

(C, Abb. 6) ganz anziehen.

Los accesorios EH 24 – EH 48 solo se pueden montar en

las desbrozadoras rígidas con tubo de transmisión de 24

mm de diámetro, modelos BC 22 S, BC 220 S, BC 22 T,

BC 220 T, BC 24 S, BC 240 S, BC 24 T, BC 240 T, BC 250 S,

BC 260 4S, BC 280 S, BC 280 T, DS 220 S, DS 2200 S,

DS 220 T, DS 2200 T, DS 240 S, DS 2400 S, DS 240 T,

DS 2400 T, DS 2500 S, DS 2600 4S, DS 2800 S, DS 2800 T.

No monte los accesorios cortasetos EH 24, EH 48 en

ninguna desbrozadora EMAK distinta de las indicadas.

¡Peligro de accidentes y lesiones!

COMBINACIONES ACONSEJADAS

Se aconseja utilizar como cortacésped el accesorio

cortasetos EH 24.

Se aconseja utilizar el accesorio cortasetos EH 48 como

cortasetos y con desbrozadoras provistas de empuñadura

Loop.

Montaje de EH 24 y EH 48

1. Afloje los tornillos de fijación (A, Fig. 1) del par cónico

y extráigalo del tubo de transmisión con la respectiva

protección. Si la herramienta de corte está jada al par

cónico no es necesario quitarla.

ATENCIÓN - Cuando se extrae el par cónico del tubo

puede salirse el eje de transmisión (B, Fig. 2), en cuyo

caso es preciso colocarlo nuevamente en su sitio. Este

eje debe sobresalir del tubo una distancia L = 20 mm. Si

se supera este valor, gire lentamente el eje insertándolo

en el tubo hasta el valor establecido.

2. Afloje los tornillos de fijación (C, Fig. 3) del reductor

del cortasetos y monte este elemento en el tubo de

transmisión, girándolo brevemente hacia la derecha y la

izquierda (Fig. 4). Cuando el extremo del tubo ya no se

vea por la ranura de bloqueo (Fig. 5), empuje el tubo hacia

delante hasta el tope.

3. Bloquee los tornillos de jación del cortasetos (C, Fig. 6).

Príslušenstvo EH 24 – EH 48 sa smie montovať iba na

neohybné krovinorezy s prevodovou rúrkou s priemerom 24

mm, modely BC 22 S, BC 220 S, BC 22 T, BC 220 T, BC 24 S,

BC 240 S, BC 24 T, BC 240 T, BC 250 S, BC 260 4S, BC 280 S,

BC 280 T, DS 220 S, DS 2200 S, DS 220 T, DS 2200 T,

DS 240 S, DS 2400 S, DS 240 T, DS 2400 T, DS 2500 S,

DS 2600 4S, DS 2800 S, DS 2800 T.

Je absolútne zakázané namontovať príslušenstvo

krovinorezov EH 24, EH 48 na akýkoľvek iný krovinorez

EMAK, ktorý nie je uvedený v zozname.

Hrozí nebezpečenstvo úrazu a poranení!

ODPORÚČANÉ KOMBINÁCIE

Odporúča sa používať príslušenstvo krovinorezu EH 24

ako kosačky.

Odporúča sa používať príslušenstvo krovinorezu EH 48

ako krovinorezy a s krovinorezmi s rukoväťou Loop.

Pracovný postup pri montáži EH 24 a EH 48:

1. Uvoľnite upevňovacie skrutky (A, obr. 1) na kónickom spoji

a vyberte spoj z prevodovej rúrky s príslušným krytom.

Rezací nástroj, ktorý je prípadne upevnený na kónickom

spoji, môže ostať pripevnený.

POZOR – Vysunutím kónického spoja z rúrky by sa

mohol vysunúť aj prevodový hriadeľ (B, obr. 2); musíte

ho znovu vsunúť. Prevodový hriadeľ musí vytŕčať z

rúrky iba o približne L = 20 mm. Ak sa táto hodnota

nedosiahne, otáčajte pomaly hriadeľom, pričom ho

vsúvajte do rúrky až po stanovenú hodnotu.

2. Uvoľnite upevňovacie skrutky (C, obr. 3) na prevodovke

krovinorezu a vsuňte ju na rúrku prevodu, pootočením

smerom vpravo a vľavo (obr. 4). Keď už koniec rúrky

nevidno v otvore upevnenia (obr. 5) potlačte rúrku

dopredu, až kým sa nezablokuje.

3. Zaskrutkujte upevňovacie skrutky krovinorezu až na doraz

(C, obr. 6).

9 10

Italiano English Français

AVVIAMENTO STARTING MISE EN ROUTE

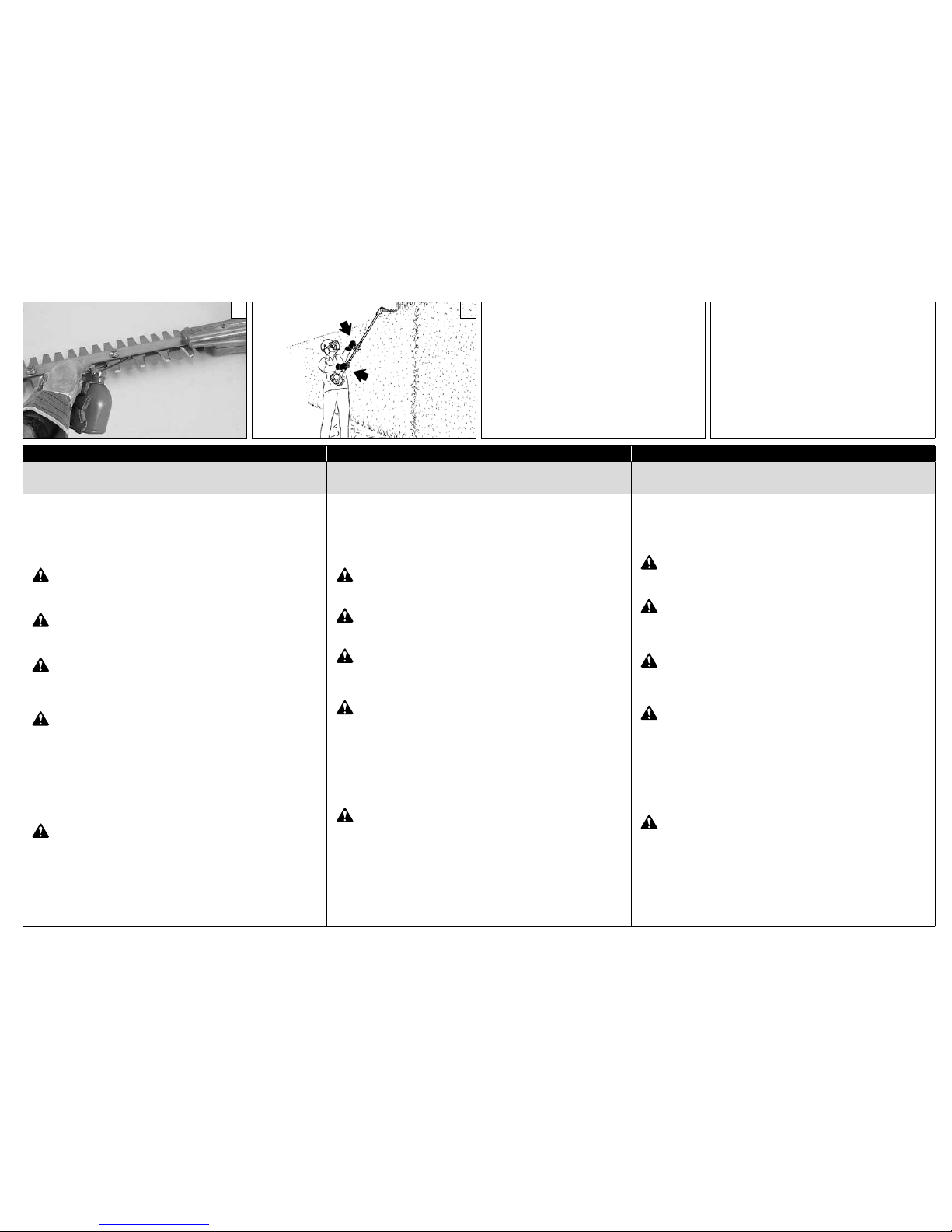

Lubrificare le lame ogni volta che fate il pieno al

serbatoio (Fig. 9). Una corretta lubrificazione delle

lame durante le fasi di taglio riduce al minimo l’usura,

assicurandone una maggiore durata. Utilizzare sempre

olio di buona qualità.

ATTENZIONE - É proibito l’uso di olio di

recupero! Utilizzare sempre lubrificante

biodegradabile.

Prima di avviare il motore, assicurarsi che le

lame non siano bloccate e che non siano in

contatto con un corpo estraneo.

Con il motore al minimo, le lame non devono

girare. In caso contrario rivolgersi ad un Centro

Assistenza Autorizzato per effettuare un

controllo e risolvere il problema.

Con motore in moto, afferrare sempre

saldamente l’impugnatura anteriore con la

mano sinistra e quella posteriore con la mano

destra (Fig. 10). Verificare che tutte le parti del

corpo siano lontane dalle lame e dalla marmitta.

Non adottare mai una presa incrociata. Gli

operatori mancini devono attenersi alle stesse

istruzioni. Assumere una posizione di taglio

appropriata.

L’esposizione alle vibrazioni può causare

danni alle persone che soffrono di problemi

di circolazione sanguigna o problemi nervosi.

Rivolgersi al medico se si verificano sintomi

fisici quali intorpidimento, mancanza di

sensibilità, riduzione della forza normale o

variazioni del colore della pelle. Questi sintomi

di solito compaiono nelle dita, mani o polsi.

Oil blades each gas tank filling (Fig. 9). Correct

lubrication of the blades during cutting minimises

wear, ensuring longer blade life. Always use a good

quality oil.

WARNING -Never use waste oil. Always use

biodegradable lubrificant.

Before starting make sure the blades are not

locked and are not obstructed.

When the engine is idling the blades must not

turn. Otherwise contact an Authorized Service

Center to carry out a check and fix the problem.

When the motor is running, grip the front

handle firmly with your left hand and the back

handle with your right hand (Fig. 10). Check

that all parts of the body are kept away from

the blades and muffler. Never use a cross-

handed grip. Left-handers should follow these

instructions too. Keep a proper cutting stance.

Over exposure to vibrations can result in blood-

vessel or nerve injury to persons suffering

with blood circulation problems. Seek medical

attention if you experience physical symptoms

such numbness, lack of feeling, reduction in

normal strength, changes in the colour of the

skin. These symptoms normally appear in the

fingers, hands or wrists.

Lubrifier les lamier à chaque plein de votre reservoir

(Fig. 9). Toujours lubrifier correctement les lames de

coupe pour éviter de les user et prolonger leur durée

de vie. Utilisez toujours de l’huile de bonne qualité.

ATTENTION - N’utilisez surtout pas d’huile

récupérée ! Utiliser toujours lubrifiant

biodégradable.

Avant de mettre le moteur en marche, veillez

à ce que le lames ne soient pas bloquées et

qu’elles ne soit pas en contact avec des corps

étrangers.

Le lames ne doit pas tourner quand le moteur

est au ralenti. Sinon, contactez un Centre de

Service Agréé de procéder à une vérification et

corriger le problème.

Quand le moteur tourne, saississez toujours

fermement la poignée avant de la main

gauche et la poignée arrière de la main droite

(Fig. 10). Ne vous approchez pas de le lames ni

du pot d’échappement. Vous devez maintenir

la machine à deux mains, sans jamais les

croiser. Ces directives s’appliquent également

aux gauchers. Conservez la position de coupe

correcte.

L'exposition aux vibrations peut entraîner des

problèmes aux personnes souffrant de troubles

circulatoires ou de nature nerveuse. Demander

l'avis d'un médecin en cas de symptômes

physiques tels qu'engourdissements, absence

de sensibilité, réduction de la force normale

ou variations de la couleur de la peau. Ces

symptômes se présentent normalement au

niveau des doigts, mains ou poignets.

Deutsch Español Slovensky

ANLASSEN PUESTA EN MARCHA ŠTARTOVANIE

Ölen Sie die Messer nach jeder Benzintankfüllung

(Abb. 9). Eine vorschriftsmäßige Schmierung der

Messer beim Schneiden minimiert den Verschleiß und

garantiert höchste Nutzdauer. Verwenden Sie stets

qualitativ hochwertiges Öl.

ACHTUNG - Verwenden Sie auf keinen Fall Altöl!

Verwenden Sie stets biologisch abbaubare

Schmierstoffe.

Vor dem Anlassen des Motors sicherstellen, daß

Messer die nicht blockiert sind, und daß nicht

in Kontakt mit Fremdkörpern ist.

Im Leerlauf darf die Messer nicht mitlaufen.

Andernfalls kontaktieren Sie einen

Autorisierten Service-Center, um eine Kontrolle

durchzuführen, und das Problem zu beheben.

Halten Sie den vorderen Griff der Kettensäge

beim Betrieb fest in der linken Hand; den

hinteren Griff hingegen mit der rechten

(Abb. 10). Überprüfen Sie ob sich keine

Körperteile in der Nähe des Schalldämpfers

oder der Messer befinden. Arbeiten Sie niemals

mit überkreuzten Armen. Diese Anweisung gilt

auch für Linkshänder. Nehmen Sie zum Mähen

eine geeignete Haltung ein.

Für Personen mit Kreislaufstörungen und

nervösen Leiden können Vibrationen

gesundheitsschädlich sein. Sollten Symptome

wie Prickeln, Gefühllosigkeit, Kraftschwund

oder Veränderungen der Hautfarbe auftreten,

suchen Sie umgehend ein Arzt auf. Von diesen

Symptomen sind meist Finger, Hände oder

Armgelenke betroffen.

Cada vez que llene el depósito de combustible

(Fig. 9), deberá engrasar las cuchillas. La lubricación

correcta de las cuchillas durante las fases de corte

reduce el desgaste al mínimo, asegurando una mayor

duración. Utilice siempre aceite de buena calidad.

ATENCION - Está prohibido usar aceite

recuperado. Utilizar siempre un lubricante

biodegradable.

Antes de arrancar el motor asegurarse que le

cuchillas no estén bloqueadas y que no estéen

contacto con un cuerpo extraño.

Con el motor al mínimo le cuchillas no debe

girar. De lo contrario en contacto con un Centro

de Servicio Autorizado para llevar a cabo un

control y solucionar el problema.

Con el motor en movimiento, sujetar siempre

fuertemente la empuñadura anterior con la

mano izquierda y la posterior con la mano

derecha (Fig. 10). Verificar que todas las partes

del cuerpo estén alejadas de le cuchillas

y del silenciador. No cruce las manos. Las

personas zurdas deben seguir también estas

instrucciones. Adopte una postura adecuada

para cortar.

La exposición a las vibraciones puede causar

daños a las personas que sufren de problemas

de circulación sanguínea o nerviosos. Acudir al

médico en caso de presentarse síntomas físicos

como entumecimiento, falta de sensibilidad,

debilitamiento o variaciones del color de la piel.

Estos síntomas suelen aparecer en los dedos,

las manos y los puños.

Čepele namažte vždy pri naplnení palivovej nádrže

(Obr. 9). Správne mazanie čepelí počas práce znižuje

ich opotrebovanie na minimum, a tak predlžuje ich

životnosť. Do nádrže prilejte doporučené množstvo

kvalitného oleja.

UPOZORNENIE - Je zakázané používať použitý

olej! Vždy používajte biologicky odbúrateľné

mazadlo.

Pred štartovaním motora sa ubezpečte, či

čepele nie sú zablokované a či nie sú v kontakte

s cudzím predmetom.

S motorom na voľnobehu nesmú byť čepele v

pohybe. V opačnom prípade nastavte skrutku

voľnobehu. V opačnom prípade kontaktujte

Autorizovaného Servisného Strediska, aby

vykonala kontrolu a odstránenie problému.

Pokiaľ motor beží, držte vždy prednú rukoväť

pevne ľavou rukou a zadnú rukoväť pravou

rukou (Obr. 10). Skontrolujte, či sú všetky časti

tela vzdialené od čepelí a od tlmiča výfuku.

Nikdy stroj nedržte prekríženými rukami. Tieto

pokyny musia dodržiavať aj ľaváci. Udržiavajte

správny pracovný postoj.

Vystavenie sa vibráciám môže spôsobiť

poranenia osôb, ktoré trpia problémami s

obehom krvi alebo majú problémy nervového

pôvodu. Ak spozorujete príznaky ako stŕpnutie,

strata citlivosti, zníženie normálnej sily alebo

zmeny farby pokožky, obráťte sa na svojho

lekára. Tieto príznaky sa zvyčajne prejavujú na

prstoch, rukách a zápästiach.

17 18

Italiano English Français

UTILIZZO USE UTILISATION

ATTENZIONE - Nei decespugliatori con

impugnatura Loop, per un corretto bilanciamento

del peso della macchina e quindi un utilizzo

ottimale, la distanza Anon deve mai superare

i 40 cm (Fig.17). Per trovare la posizione ideale

(e quindi il corretto bilanciamento) spostare

l’impugnatura Loop allentando le viti di ssaggio

(A, Fig.18).

USI VIETATI

- Spegnere il motore prima di appoggiare il tagliasiepi.

Non lasciare incustodito il tagliasiepi con il motore in

funzione.

- Mantenere l’impugnatura pulita, asciutta e priva di

tracce di olio o miscela carburante.

- Non lavorare vicino a fili elettrici.

- Lavorare solo quando la visibilità e la luce sono

sufficienti per vedere chiaramente.

- Arrestare il motore prima di appoggiare la macchina.

- Prestare particolare attenzione e allarme, quando si

indossano le protezione uditive, in quanto tali

apparecchiature possono limitare la capacità di

ascoltare i suoni indicanti i rischi (inviti, segnali,

avvertimenti, ecc.)

- Siate estremamente cauti quando si lavora su pendii

o terreni sconnessi.

- Arrestare il tagliasiepi se la lama colpisce un oggetto

estraneo. Ispezionare il tagliasiepi e fare riparare le

parti danneggiate, se necessario.

- Tenere la lama pulita da sporcizia e sabbia. Anche un

piccola quantità di sporcizia rende rapidamente poco

tagliente la lama.

- Tagliando un ramo in tensione, fare attenzione a non

farsi cogliere di sorpresa dall’istantaneo allentamento

della tensione del legno.

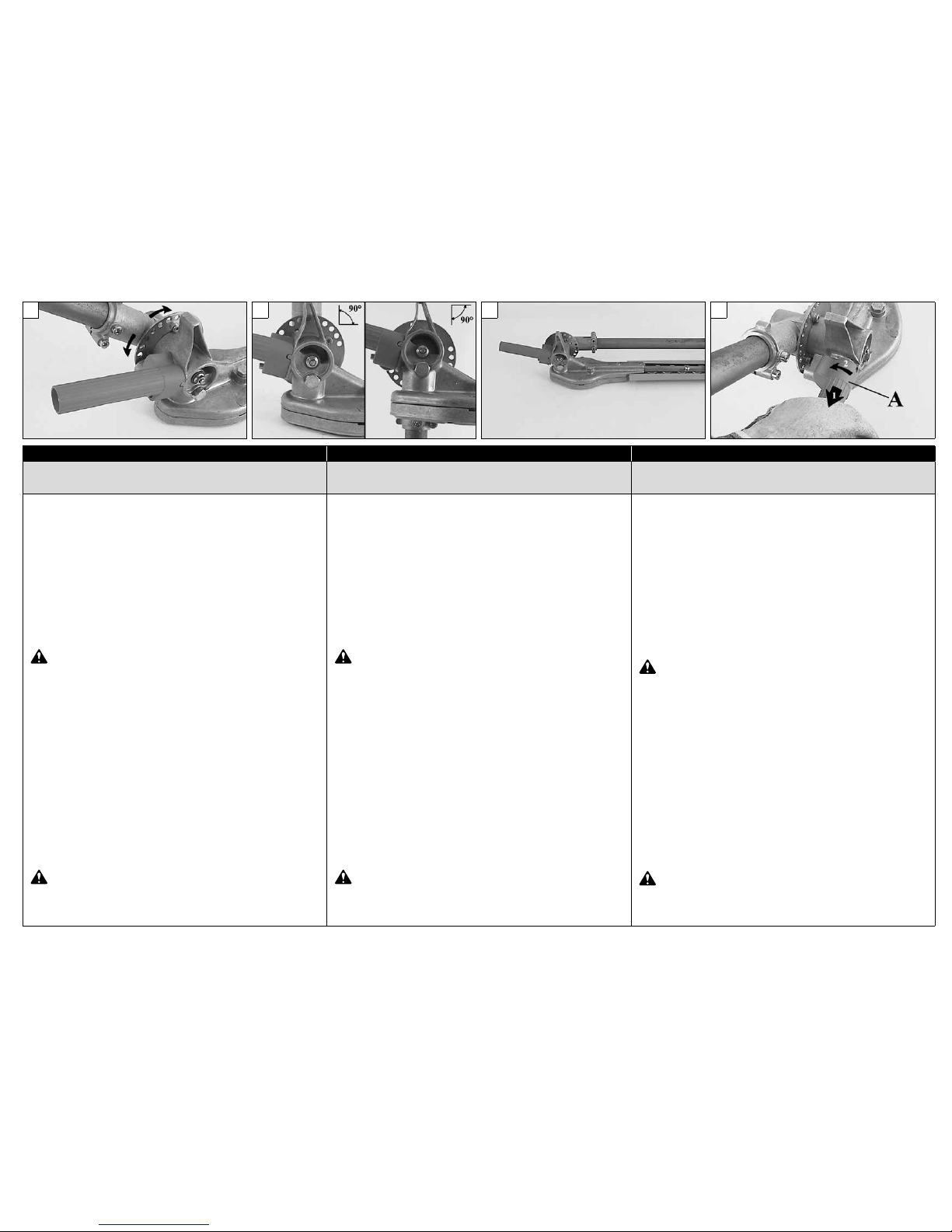

WARNING – Brushcutters with Loop handle: to

ensure the weight of the machine is correctly

balanced and gain optimum advantage from its

use, distance A (Fig.17) must never exceed 40 cm.

To nd the ideal position (and therefore the correct

balance), loosen the clamp screws (A, Fig.18) and

shift the handle along the shaft arm.

PROHIBITED USE

- Shut off the engine before setting down the hedge

trimmer. Do not leave the engine running

unattended.

- Keep the handles dry, clean and free of oil or fuel

mixture.

- Do not work near electrical cables.

- Work only in conditions offering sufficient visibility

and light to see clearly.

- Stop the engine before setting the machine down.

- Be particularly cautious and alert when wearing ear

protectors, as these can restrict your ability to hear

sounds indicating danger (shouts, signals, warnings,

etc.)

- Be extremely careful when working on slopes or

uneven surfaces.

- Stop the hedgetrimmer if the blade strikes a foreign

object. Inspect the hedgetrimmer and repair or

replace parts as necessary.

- Keep the blade clean from dirt and sand. Even a small

amount of dirt will quickly dull the blade.

- When cutting a branch that is under tension, be alert

for spring back so that you will not be struck when

the tension in the wood fibres is released.

ATTENTION - Pour les débroussailleuses avec

poignée Loop, la distance Ane doit jamais dépasser

40 cm (Fig.17) an d’assurer un bon équilibre du

poids de la machine et l’utiliser de façon optimale.

Pour trouver la position idéale (et le bon équilibre),

déplacer la poignée Loop en desserrant les vis de

xation (A, Fig.18).

USAGES INTERDITS

- Eteindrele moteur avant de poser le taille-haies. Ne

laissez pas le taille-haies tourner sans surveillance.

- Tenez vos mains au sec, propres et exemptes d’huile

ou de carburant.

- Ne vous approchez pas des fils électriques.

- Travaillez uniquement lorsque la visibilité et

l'éclairage sont suffisants.

- Arrêter le moteur avant de poser la machine.

- Soyez particulièrement attentif et vigilant lorsque

vous portez des casques de protection car de tels

équipements peuvent limiter la capacité d'entendre

les signaux sonores d'avertissement (alarmes, signaux

d'avertissement, etc.)

- Soyez particulièrement prudents lorsque vous

travaillez sur les terrains en pente ou accidentés.

- Arrêter la machine si la lame atteint un corps

étranger. Contrôler à fond le taille-haie et, si

nécessaire, faire réparer les parties endommagées.

- S'assurer que la lame est toujours propre et éliminer

la saleté et le sable. Une toute petite quantité de

saleté compromet le tranchant de la lame.

- En coupant une haie, certaines branches pourraient

être enchevêtrées. Ne pas se laisser surprendre

lorsque la branche se dégage brusquement.

Deutsch Español Slovensky

GEBRAUCH UTILIZACION POUŽITIE

ACHTUNG – Für eine korrekte Balancierung des

Maschinengewichts und somit für einen optimalen

Gebrauch darf bei den Heckenschneidern mit

Rundgriff der Abstand Anie 40 cm (Abb.17)

übersteigen. Um die ideale Position (und folglich

die korrekte Balancierung) zu nden, den Rundgri

durch Lockern der Befestigungsschrauben

(A, Abb.18) verschieben.

VERBOTENER EINSATZ

- Stellen Sie den Motor ab, bevor Sie die Heckenschere

absetzen. Lassen Sie die Heckenschere nie mit

laufendem Motor unbeaufsichtigt.

- Halten Sie den Griff stets sauber, trocken und frei von

Rückständen von Öl oder Treibstoffgemisch.

- Arbeiten Sie niemals in der Nähe von elektrischen

Leitungen.

- Arbeiten Sie nur, wenn Sicht und Lichtverhältnisse

ein sicheres Arbeiten gestatten.

- Stellen Sie den Motor vor Absetzen der Heckenschere

ab.

- Achten Sie besonders auf Alarme bei Verwendung

der Schutzausrüstung, denn diese Ausrüstungen

können das Hören von Warntönen (Aufforderungen,

Signale, Warnungen usw.) beeinträchtigen.

- Seien Sie besonders vorsichtig bei der Arbeit am

Hang oder auf unebenem Gelände.

- Halten Sie die Heckenschere sofort an, falls sie gegen

Fremdkörper stößt. Überprüfen Sie die Heckenschere

und lassen Sie ggf. beschädigte Teile reparieren.

- Beseitigen Sie Schmutz oder Sand vom Messer. Selbst

eine geringe Schmutzmenge beeinträchtigt die

Schärfe des Messers.

- Achten Sie beim Schneiden eines gespannten Astes

darauf, durch Nachlassen der Spannung nicht die

Kontrolle über die Heckenschere zu verlieren.

ATENCIÓN - En las desbrozadoras con empuñadura

Loop, para equilibrar correctamente el peso de la

máquina y conseguir un funcionamiento correcto,

la distancia Ano debe superar nunca los 40 cm

(Fig. 17). Para encontrar la posición de equilibrio

ideal, aoje los tornillos de jación (A, Fig. 18) de

la empuñadura Loop y desplácela hasta el punto

adecuado.

USOS NO ADMITIDOS

- Apague el motor antes de dejar el cortasetos en el

suelo. No deje el cortasetos con el motor en marcha

sin vigilancia.

- Mantenga la empuñadura seca, limpia y sin restos de

aceite o combustible.

- No trabajar cerca de cables eléctricos.

- Trabajar sólo cuando la visibilidad y la luz sean

suficientes para ver claramente.

- Parar el motor antes de apoyar la máquina.

- Prestar atención especialmente cuando se estén

utilizando dispositivos de protección que pueden

limitar la capacidad de oír sonidos que indican

riesgos (avisos, señales, advertencias, etc.).

- Tener mucho cuidado al trabajar en pendiente o

sobre terrenos irregulares.

- Parar el cortasetos si la cuchilla da contra algún

objeto extraño. Inspeccionar el cortasetos y hacer

reparar las partes que estén dañadas.

- Mantener la cuchilla libre de suciedad y arena. Hasta

una pequeña cantidad de suciedad quita filo a la

cuchilla.

- Al cortar una rama en tensión, prestar atención para

no dejarse sorprender por el aflojamiento instantáneo

de la tensión de la madera.

POZOR - U krovinorezov s rukoväťou Loop,

aby bola zabezpečená správna rovnováha a

teda optimáne používanie stroja, vzdialenosť A

nesmie nikdy prekročiť 40 cm (obr. 17). Aby ste

našli ideálnu polohu (a teda správnu rovnováhu),

premiestnite rukoväť Loop po uvoľnení

upevňovacích skrutiek (A, obr. 18).

ZAKÁZANÉ POUŽITIE

- Vypnite motor ešte pred položením krovinorezu na

podložku. Krovinorez nenechávajte bez dozoru, kým

je motor v chode.

- Rukoväť udržiavajte čistú, suchú a bez zvyškov oleja

alebo palivovej zmesi.

- Nepracujte v blízkosti elektrických vedení.

- Pracujte iba pri dostatočnej viditeľnosti a svetle, aby

ste jasne videli.

- Motor vypnite ešte pred položením stroja na zem.

- Mimoriadny pozor dávajte pri nosení osobných

ochranných prostriedkov, pretože tieto pomôcky

môžu ovplyvniť počúvanie výstražných znamení

(zvolania, signály, upozornenia a pod.)

- Mimoriadny pozor dávajte pri práci na svahoch alebo

nerovnom teréne.

- Ak čepeľ zasiahne nejaký cudzí predmet, krovinorez

zastavte. Podľa potreby krovinorez skontrolujte a

dajte opraviť poškodené časti.

- Čepeľ očistite od nečistôt a piesku. Aj malé množstvo

špiny spôsobí rýchle otupenie čepele.

- Pri rezaní napnutého konára dávajte pozor, aby vás

neprekvapilo náhle uvoľnenie napätia dreva.

Italiano English Français

UTILIZZO USE UTILISATION

ISTRUZIONI PER L’USO GENERALI

ATTENZIONE - Tagliare soltanto siepi o materiali di

legno. Non tagliare metallo, plastica, mattoni o

materiale da costruzione non in legno.

ATTENZIONE - Tenere sempre il tagliasiepi con

entrambe le mani quando il motore è in funzione.

Utilizzare una presa ferma con pollice e dita che

circondano l’impugnatura del tagliasiepi. Non

utilizzare il tagliasiepi con una sola mano!

ATTENZIONE - Indossare sempre il cinghiaggio.

Prestare attenzione a non toccare la scatola del

riduttore dopo il lavoro; PERICOLO DI USTIONE.

ATTENZIONE - Non utilizzare lame danneggiate o

eccessivamente usurate. Se la lama si dovesse

bloccare, spegnere il motore prima di rimuovere

l’ostacolo.

ATTENZIONE - Non tagliare con forte vento o durante

intense precipitazioni.

ATTENZIONE - Non tagliare mai se la visibilità è

scarsa, in condizioni di temperature estreme o in

presenza di gelo.

ATTENZIONE - Lame difettose possono aumentare il

rischio di incidenti.

• Controllare l’apparato di taglio. Non usare mai lame

smussate, incrinate o danneggiate.

• Controllare che l’apparecchio sia in perfette condizioni di

funzionamento. Verificare il serraggio di dadi e viti.

ATTENZIONE - In presenza di situazioni in cui non

si sa con certezza come procedere, consultare un

esperto. Rivolgersi al rivenditore o all’officina

autorizzata locale. Evitare di eseguire operazioni che

non si ritengono alla propria portata.

• Quando si spegne il motore, tenere lontane le mani e

i piedi dall’apparato di taglio finché il motore non si è

fermato completamente.

• Fare attenzione ai pezzi di rami che possono essere lanciati

durante il taglio.

• Non tagliare troppo vicino al terreno. Possono essere

lanciate pietre ed altri oggetti.

• Controllare che l’area di lavoro sia priva di corpi estranei,

quali cavi elettrici, insetti ed animali, ecc., o altri oggetti

che potrebbero danneggiare l’apparato di taglio, come

oggetti metallici.

GENERAL WORKING INSTRUCTIONS

WARNING - Cut only hedges or materials made from

wood. Do not cut metal, plastics, masonry or non-

wood building materials.

WARNING - Always hold the hedge trimmer with both

hands when the engine is running. Use a firm grip

with thumbs and fingers encircling the hedge trimmer

handles. Do not operate a hedge trimmer with one

hand!

WARNING - Always wear the harness. Be careful not to

touch the gearbox housing after operation; THESE

ARE HOT ENOUGH TO CAUSE BURNS.

WARNING - Do not use damaged or excessively worn

blades. If the blade gets jammed, turn off engine

before removing the obstruction.

WARNING - Do not cut during periods of high wind or

heavy precipitation.

WARNING - Never cut, when visibility is poor or in

very high or low temperatures or in freezing weather.

WARNING - Faulty blades can increase the risk of

accidents.

• Check the cutting attachment. Never use blades that are

dull, cracked or damaged.

• Check that the machine is in perfect working order. Check

that all nuts and screws are tight.

WARNING - If you encounter a situation where you

are uncertain how to proceed you should ask an

expert. Contact your dealer or your service workshop.

Avoid all usage which you consider to be beyond

your capability.

• When the engine is switched off, keep your hands and feet

away from the cutting attachment until it has stopped

completely.

• Watch out for stumps of branches that can be thrown out

during cutting.

• Do not cut too close to the ground. Stones and other

object scan be thrown out.

• Check the working area for foreign objects such as

electricity cables, insects and animals, etc, or other objects

that could damage the cutting attachment, such as metal

items.

INSTRUCTIONS D’UTILISATION GÉNÉRALES

ATTENTION - Ne couper que des haies ou des

matériaux en bois. Ne coupez ni métaux, ni plastiques,

ni pièces de maçonnerie ou tout autre matériau qui ne

serait pas dérivé du bois.

ATTENTION - Tenez fermement le taille-haies à deux

mains lorsque le moteur tourne. Utiliser une prise

ferme avec le pouce et le doigts qui enserrent la

poignée du taille-haies. N’utilisez pas le taille-haies

avec une seule main!

ATTENTION - Toujours porter la courroie de soutien.

Ne pas toucher le boîtier du réducteur après l’usage;

RISQUE DE BRÛLURES.

ATTENTION - N’utilisez pas de lames détériorées ou

trop usées. Si la lame se bloque, arretez votre moteur

et otez l’obstacle.

ATTENTION - Ne pas utiliser le taille-haies avec un

vent fort ou des pluies intenses.

ATTENTION - Ne pas utiliser le taille-haies si la

visibilité est moyenne, en conditions de température

extrême ou en présence de gel.

ATTENTION - Les lames défectueuses peuvent

augmenter le risque d’incidents .

• Contrôler l’appareil de taille. Ne jamais utiliser de lames

émoussées, fendues ou endommagées.

• Contrôler que l’appareil soit en parfaites conditions de

fonctionnement. Vérifier le serrage d’écrous et de vis.

ATTENTION - Si vous vous trouvez dans une situation

pour laquelle vous avez des doutes quant à la

technique à adopter, demandez conseil auprès d’un

spécialiste. Contactez votre distributeur ou le service

d’assistance. N’entreprenez pas un travail que vous

jugez au-delà de vos capacités.

• Quand vous arrêtez le moteur, maintenir les mains et les

pieds éloignés de l’appareil de taille tant que le moteur

n’est pas complètement arrêté.

• Faire attention aux branches susceptibles d’être projetées

pendant le travail.

• Ne pas couper trop près du sol. Risque de projection de

pierres et autres objets.

• Contrôler que la zone de travail soit exempte de corps

étrangers comme les câbles électriques, insectes et

animaux etc., ou autres objets susceptibles d’endommager

l’appareil de coupe comme les objets métalliques.

Deutsch Español Slovensky

GEBRAUCH UTILIZACIÓN POUŽITIE

ALLGEMEINE GEBRAUCHSANLEITUNGEN

ACHTUNG - Schneiden Sie nur Hecken oder holziges

Material. Schneiden Sie kein Metall, Kunststoff,

Ziegelsteine oder Baumaterial, das nicht aus Holz ist.

ACHTUNG - Die Heckenschere immer mit beiden Händen

halten, solange der Motor läuft. Für einen sicheren Halt

den Griff der Heckenschere zwischen Daumen und

Finger festhalten. Die Heckenschere nicht einhändig

benutzen!

ACHTUNG - Der Schultergurt muss immer getragen

werden. Vorsicht, das Gehäuse des

Untersetzungsgetriebes nach der Arbeit nicht

anfassen; VERBRENNUNGSGEFAHR.

ACHTUNG - Benutzen Sie nie beschädigte oder stark

abgenutzte Messer. Sollte sich das Messer verklemmen,

Motor ausschalten und dann erst Behinderung

beseitigen.

ACHTUNG - Führen Sie bei starkem Wind und heftigen

Niederschlägen keine Schneidarbeiten durch.

ACHTUNG - Führen Sie bei schlechten

Sichtverhältnissen, bei extremen Temperaturen und

bei Frost keine Schneidarbeiten durch.

ACHTUNG - Schadhafte Messer können das Unfallrisiko

erhöhen.

• Kontrollieren Sie die Schneidgarnitur. Benutz en Sie nie

stumpfe, gerissene oder beschädigte Messer.

• Kontrollieren Sie, ob das Gerät in perfektem Betriebszustand

ist.. Überprüfen Sie den Anzug der Muttern und Schrauben.

ACHTUNG - Bei Auftreten von Situationen, in denen Sie

nicht sicher sind, wie Sie sich verhalten sollen, ziehen

Sie einen Fachmann zu Rate. Wenden Sie sich an den

Fachhändler oder an die nächstgelegene

Vertragswerkstatt. Führen Sie keine Eingriffe aus, die

Ihre Kenntnisse übersteigen.

• Beim Abstellen des Motors Hände und Füße nicht in die Nähe

der Schneidgarnitur bringen, bis der Motor vollkommen

stillsteht.

• Achten Sie auf Aststücke, die während der Schneidarbeiten

herausgeschleudert werden können.

• Schneiden Sie nicht zu nah am Boden, da Steine und andere

Gegenstände herausgeschleudert werden können.

• Stellen Sie sicher, dass der Arbeitsbereich frei von

Fremdkörpern wie Stromkabel, Insekten und Tiere usw. oder

sonstigen Elementen wie Metallgegenständen ist, die die

Schneidgarnitur beschädigen könnten.

INSTRUCCIONES GENERALES DE USO

ATENCIÓN - Utilice el cortasetos sólo para cortar setos

o madera. No corte metal, plástico, ladrillos ni

materiales de construcción que no sean de madera.

ATENCIÓN - Sujete siempre el cortasetos con ambas

manos mientras el motor esté en marcha. Agarre el

cortasetos firmemente rodeando la empuñadura con

los dedos de la mano. ¡No utilice el cortasetos con una

sola mano!

ATENCIÓN - Utilice siempre el arnés. Tenga cuidado de

no tocar la caja del reductor después del trabajo;

PELIGRO DE ABRASIÓN.

ATENCION - No utilizar cuchillas dañadas o

excesivamente usadas. En caso que la cuchilla se

quede atascada, pare el motor antes de quitar lo que

la obstruye.

ATENCIÓN - No utilice el cortasetos en caso de viento

fuerte o precipitaciones intensas.

ATENCIÓN - No utilice el cortasetos en caso de

visibilidad escasa, temperaturas extremas o

presencia de hielo.

ATENCIÓN - Las cuchillas defectuosas hacen

aumentar el riesgo de accidente.

• Controle el grupo de corte. No utilice cuchillas melladas,

agrietadas ni dañadas

• Asegúrese de que el aparato esté en perfectas condiciones

de funcionamiento. Compruebe el apriete de las tuercas

y los tornillos.

ATENCIÓN - Consulte a un experto siempre que no

sepa cómo proceder. Póngase en contacto con el

concesionario o el taller. Evite utilizar la herramienta

cuando no se sienta capacitado para realizar el

trabajo.

• Cuando apague el motor, mantenga las manos y los pies

alejados del grupo de corte hasta que el motor se detenga

por completo.

• Tenga mucho cuidado con las ramas que pueden salir

proyectadas durante el corte.

• No corte demasiado cerca del suelo. Existe el riesgo de que

piedras y otros objetos salgan proyectados.

• Compruebe que no haya objetos extraños en la zona de

trabajo: cables eléctricos, insectos u otros animales o

cualquier objeto, por ejemplo, metálico que pueda dañar

el grupo de corte.

VŠEOBECNÝ NÁVOD NA POUŽÍVANIE

POZOR - Režte iba kríky alebo drevený materiál.

Nevyžínajte materiály ako kov, plasty, múry a

nedrevené časti.

POZOR - Vždy držte krovinorez oboma rukami, kým je

motor v chode. Pri držaní rukoväte krovinorezu ju

pevne obopnite palcom a prstami. Nepoužívajte

krovinorez držaním jednou rukou.

POZOR - Vždy upevnite a noste remeň. Dávajte pozor,

aby ste sa po ukončení práce nedotýkali skrinky

reduktora; HROZÍ NEBEZPEČENSTVO POPÁLENIA.

UPOZORNENIE! - Nepoužívajte poškodené alebo

nadmerne opotrebované čepele. Ak by sa čepeľ

zablokovala, motor vypnite a až potom odstráňte

prekážku.

POZOR - Nerežte pri silnom vetre, ani počas silných

dažďov.

POZOR - Nikdy nerežte pri zlej viditeľnosti, pri

mimoriadne vysokých teplotách, ani v prítomnosti

mrazu.

POZOR - Poškodené čepele môžu zvyšovať riziko

úrazov.

• Skontrolujte rezací mechanizmus. Nikdy nepoužívajte

otupené, ohnuté, ani poškodené čepele.

• Skontrolujte, či je stroj v dokonalom funkčnom stave.

Skontrolujte utiahnutie matíc a skrutiek.

POZOR - v situáciách, kedy neviete ako pokračovať,

poraďte sa s odborníkom. Zavolajte predajcu alebo

servisné stredisko. Nerobte nič, čo presahuje vaše

schopnosti.

• Pri vypnutí motora sa nepribližujte rukami a nohami k

stroju, kým sa motor úplne nezastaví.

• Dávajte pozor na kúsky konárov, ktoré sa počas rezania

môžu odraziť.

• Nikdy nerežte v blízkosti terénu. Stroj by mohol odhodiť

kamene alebo iné predmety.

• Skontrolujte, či v pracovnej zóne nie sú cudzie predmety,

ako elektrické káble, hmyz a zvieratá, atď., alebo iné

predmety, ktoré by mohli poškodiť rezací mechanizmus,

ako napr. kovové predmety.

25 26 27 28

Italiano English Français

UTILIZZO USE UTILISATION

• Se si colpisce un corpo estraneo o in presenza di forti

vibrazioni, fermare immediatamente l’apparecchio.

Scollegare il cavo bobina dalla candela. Verificare che

l’apparecchio non sia danneggiato. Riparare eventuali

danneggiamenti.

• Se qualcosa si inceppa nelle lame mentre si sta lavorando,

spegnere il motore e attendere finché non si è fermato

completamente prima di pulire le lame. Scollegare il cavo

bobina dalla candela.

• Indossare sempre guanti protettivi da lavoro quando si

ripara l’apparato di taglio (Fig. 25) perché è estremamente

affilato e può tagliare facilmente.

• Rilasciare la leva dell’acceleratore non appena terminata

l’operazione di taglio e mantenere il funzionamento del

motore al minimo. Se si fa funzionare il tagliasiepi con il

motore a pieno regime senza un carico di taglio, si può

provocare un’inutile usura o danneggiamento della lama e

del motore.

• Se dei rami grossi o altri oggetti inceppano le lame,

spegnere immediatamente il motore prima di cercare di

liberare le lame.

• Mantenere una presa adeguata (B, Fig.26) sul tagliasiepi

mentre il motore è in funzione. Le dita devono avvolgere

l’impugnatura, mentre i pollici devono passare sotto

l’impugnatura.

•Nota: Il tagliasiepi può essere utilizzato anche senza

impugnatura. In tal caso, smontare l’impugnatura e

durante il lavoro afferrare sempre con la mano sinistra la

zona della guaina anteriore (C, Fig. 27).

CAUTELA! - Appoggiare sempre la macchina sul

terreno con motore spento e come indicato in Fig. 28.

Stagione di taglio

Osservare tutte le norme e ordinanze nazionali e locali

relative al tagliasiepi.

• If any foreign object is hit or if high vibrations occur stop

the machine immediately. Disconnect the HT lead from

the spark plug. Check that the machine is not damaged.

Repair any damage.

• If anything jams in the blades while you are working,

switch off the engine and wait until it has stopped

completely before cleaning the blades. Disconnect the HT

lead from the spark plug.

• Always wear heavy-duty gloves when repairing the cutting

attachment (Fig.25). This is extremely sharp and can easily

cause cuts.

• Release the throttle trigger as soon as the cut is completed,

allowing the engine to idle. If you run the hedge trimmer

at full throttle without a cutting load, unnecessary wear or

damage can occur to the blade and engine.

• If the cutter blades become jammed by thick branches or

any other obstruction, switch off the engine immediately

before attempting to free the blades.

• Maintain a proper grip (B,Fig.26) on the hedge trimmer

whenever the engine is running. The fingers should

encircle the handlebar and the thumb is wrapped under

the handlebar.

• Note: The hedgetrimmer can also be used without the

handgrip. In this case, remove the handgrip and hold the

front sheath area (C, Fig. 27) with your left hand during

operation.

CAUTION! - Always set the machine on the ground

with the engine switched off and as shown in Fig. 28.

Cutting season

Observe all country-specific and local regulations and

ordinances regarding hedge trimming.

• Si vous heurtez un corps étranger ou en présence de fortes

vibrations, arrêtez immédiatement l’appareil. Débrancher

le câble bobine de la bougie. Vérifiez que le taille-haies

n’est pas endommagé ou fissuré. Réparer éventuellement

les dommages.

• Si quelque chose se bloque dans les lames alors que vous

travaillez, éteindre le moteur et attendre l’arrêt complet

avant de nettoyer les lames. Débrancher le câble bobine

de la bougie.

• Porter toujours des gants de travail quand vous réparez

l’appareil de coupe (Fig. 25) car il est extrêmement affûté

et peut couper facilement.

• Relâcher le levier de l’accélérateur dès que vous

avez terminé l’opération de coupe et maintenir le

fonctionnement du moteur au ralenti. Si vous utilisez le

taille-haies à plein régime sans une charge de travail, vous

pouvez provoquer une usure inutile ou endommager la

lame et le moteur.

• Si des branches grosses ou autres objets enrayent les

lames, éteindre immédiatement le moteur avant de

chercher à libérer les lames.

• Maintenir une prise adéquate (B, Fig. 26) sur le taille-haies

pendant le fonctionnement. Les doigts doivent venir

enserrer la poignée et le pouce s’enrouler sous la poignée.

• Remarque : Il est possible d'utiliser le taille-haies sans la

poignée. Dans ce cas, démonter la poignée et toujours

saisir la zone de la gaine avant (C, Fig. 27) de la main

gauche.

ATTENTION ! - Ne poser le taille-haies au sol qu'après

avoir coupé le moteur, comme l'indique la Fig. 28.

Saison de coupe

Observer toutes les normes et les ordonnances nationales et

locales concernant le taille-haies.

Deutsch Español Slovensky

GEBRAUCH UTILIZACIÓN POUŽITIE

• Wenn ein Fremdkörper getroffen wird oder bei Auftreten

starker Vibrationen muss das Gerät sofort abgestellt

werden. Trennen Sie die Zündspule von der Zündkerze.

Prüfen Sie, ob das Gerät beschädigt wurde. Eventuelle

Beschädigungen reparieren.

• Wenn während der Arbeit etwas in den Messern hängen

bleibt, stellen Sie den Motor ab und warten Sie, bis er

vollkommen stillsteht, bevor Sie die Messer reinigen.

Trennen Sie die Zündspule von der Zündkerze.

• Tragen Sie zur Reparatur der Schneidgarnitur immer

Schutzhandschuhe (Abb. 25), denn sie ist extrem scharf

und kann leicht Schnittverletzungen verursachen.

• Lassen Sie den Gashebel los, sobald Sie mit der

Schneidarbeit fertig sind, und lassen Sie den Motor mit

Leerlaufdrehzahl laufen. Der Betrieb der Heckenschere mit

Motor bei voller Drehzahl aber ohne Schneidlast kann zu

unnötigem Verschleiß oder zur Beschädigung des Messers

und des Motors führen.

• Wenn dicke Äste oder sonstige Gegenstände in den

Messern hängen bleiben, muss der Motor abgestellt

werden, bevor versucht wird, die Messer zu befreien.

• Bewahren Sie einen sicheren Halt (B, Abb.26) an der

Heckenschere solange der Motor läuft. Griff so umfassen,

dass sich die Finger oben und die Daumen unten

befinden.

• Hinweis: Sie können die Heckenschere auch ohne Griff

benutzen. Bauen Sie in diesem Fall den Griff ab und halten

Sie bei der Arbeit die vordere Hülse (C, Abb. 27) stets mit

der linken Hand fest.

VORSICHT! - Legen Sie das Gerät mit abgestelltem

Motor und gemäß Hinweisen in Abb. 28 auf den

Boden ab.

Schneidsaison

Befolgen Sie sämtliche Normen und nationalen und örtlichen

Bestimmungen über Heckenscheren.

• Si golpea un cuerpo extraño o nota fuertes vibraciones,

detenga inmediatamente el aparato. Desconecte el cable

de la bobina de la bujía. Compruebe que el aparato no

esté dañado. Haga reparar los eventuales daños.

• Si la cuchilla se bloquea durante el trabajo, apague el

motor y espere a que se detenga por completo antes de

limpiar la cuchilla. Desconecte el cable de la bobina de la

bujía.

• Utilice siempre guantes de protección individual cuando

repare el grupo de corte (fig. 25) para evitar el riesgo de

corte.

• Suelte la palanca del acelerador nada más terminar el

corte y mantenga el motor al mínimo. Si mantiene el

motor del cortasetos a pleno régimen sin carga de corte,

puede desgastar inútilmente, e incluso dañar, la cuchilla y

el motor.

• Si alguna rama gruesa u otros objetos bloquean las

cuchillas, apague inmediatamente el motor antes de

intentar liberarlas.

• Agarre firmemente (B, fig.26) el cortasetos mientras el

motor esté en marcha. Rodee la empuñadura con los

dedos y pase los pulgares por debajo de la empuñadura.

• Nota: El cortasetos también se puede utilizar sin la

empuñadura. Para ello, desmontar la empuñadura y,

durante el trabajo, sujetar siempre con la mano izquierda

la zona de la funda delantera (C, Fig. 27).

PRECAUCIÓN - Apoyar siempre la máquina en el

suelo con el motor apagado y como se ilustra en la

Fig. 28.

Temporada de corte

Respete todas las normas nacionales y locales sobre

cortasetos.

• Pri zasiahnutí cudzieho predmetu alebo v prítomnosti

silných vibrácií stroj okamžite zastavte. Odpojte

kábel cievky od sviečky. Skontrolujte, či stroj nie je

poškodený. Opravte prípadné škody.

• Ak sa pri práci niečo zasekne medzi čepele, vypnite

motor a počkajte, kým sa úplne nezastaví, až potom

vyčistite čepele. Odpojte kábel cievky od sviečky.

• Pri oprave rezacieho mechanizmu vždy noste

ochranné pracovné rukavice (obr. 25), pretože je

mimoriadne ostrý a mohli by ste sa ľahko porezať.

• Uvoľnite plynovú páčku ihneď po ukončení rezu a

udržiavajte činnosť motora na minime. Ak necháte

krovinorez s motorom na plnom výkone bez rezania

materiálu, môže to spôsobiť zbytočné opotrebovanie

a poškodenie čepele a motora.

• Ak sa čepele zaseknú v hrubých konároch alebo v

iných predmetoch, okamžite vypnite motor, ešte

predtým ako sa budete snažiť čepele uvoľniť.

• Počas práce držte (B, obr.26) krovinorez dostatočne

silno. Prsty musia obopínať rukoväť a palec musí byť

oproti prstom, pod rukoväťou.

• Pozn.: Krovinorez sa smie používať aj bez rukoväte.

V takom prípade odmontujte rukoväť a pri práci

vždy uchopte ľavou rukou oblasť prednej objímky

(C, obr. 27).

UPOZORNENIE! - Stroj vždy položte na zem s

vypnutým motorom, ako vidno na Obr. 28.

Sezóna rezania

Dodržiavajte všetky predpisy a vnútroštátne normy

týkajúce sa práce s krovinorezom.

33 34 35 36

Italiano English Français

UTILIZZO USE UTILISATION

Registrazione dell’accessorio tagliasiepi (Fig.33)

L’angolo del tagliasiepi rispetto al tubo di trasmissione

può essere spostato su 12 posizioni tra 0° (estensione

completa) e 90° (angolo retto) sia verso l’alto che verso il

basso (escursione completa di 180°) (Fig.34).

Esiste inoltre la possibilità di ripiegare l’accessorio sul

tubo di trasmissione (Fig.35) per facilitarne il trasporto

bloccandolo nella apposita posizione.

ATTEN

ZIONE – È assolutamente vietato avviare il

motore con l’accessorio ripiegato nella posizione di

trasporto.

Sequenza operativa di regolazione:

1. Spegnere il motore

2. Tirarel’impugnatura diregolazioneangolare(A,Fig.36)

e ruotarla in senso antiorario per disimpegnare il

meccanismo,

3. Ruotare l’accessorio degli scatti (posizioni) desiderati,

4. Rilasciare l’impugnatura e fare ingranare il perno di

regolazione nel disco selettore (B, Fig.37).

ATTE

NZIONE – Con perno ingranato (dopo la

registrazione) l’impugnatura di regolazione

appoggia nuovamente sulla scatola (Fig.38).

Adjusting the hedgetrimmer (Fig.33)

The angle between the hedgetrimmer and the shaft

arm is adjustable through 12 positions from 0° (fully

extended) to 90° (right angle) both up and down (full

range of movement 180°) (Fig.34).

Fore ease of transportation, the attachment can also

be folded back completely and locked into a position

alongside the shaft arm (Fig.35).

WARNING

– Under no circumstances must the

engine be started when the attachment is in the

folded transport position.

Adjustment procedure:

1. Switch o the engine.

2. Pull the angle adjustment handgrip (A, Fig.36) and

twist anticlockwise to disengage the mechanism.

3. Rotate the attachment to the position desired,

selecting the appropriate hole in the disc.

4. Release the handgrip and ensure the catch pin

engages the hole (B, Fig.37).

WARN

ING – With the pin engaged (having made

the adjustment) the handgrip should come to

rest on the housing as before (Fig.38).

Réglage de l’accessoire taille-haies (Fig.33)

Il est possible de déplacer l’angle du taille-haies sur 12

positions par rapport au tube de transmission, de 0°

(extension complète) à 90° (angle droit), aussi bien vers

le haut que vers le bas (excursion complète de 180°)

(Fig. 34).

Il est également possible de replier l’accessoire sur le tube

de transmission (Fig.35) pour en faciliter le transport en

le bloquant dans cette position.

ATTENTION

- Il est absolument interdit de

démarrer le moteur lorsque l’accessoire est replié

en position de transport.

Séquence de réglage :

1. Arrêter le moteur,

2. Tirer sur la poignée de réglage angulaire (A, Fig.36)

et la tourner dans le sens inverse des aiguilles d’une

montre pour dégager le mécanisme,

3. Tourner l’accessoire jusqu’à la position choisie,

4. Relâcher la poignée et enclencher le pivot de réglage

dans le disque sélecteur (B, Fig.37).

ATTE

NTION - Lorsque le pivot est enclenché

(après le réglage), la poignée de réglage repose

de nouveau sur le carter (Fig.38).
