Omer 17P.32 Instruction manual

TupoV karfiou
cod. 1421790
Tipo di punto
Type of fastener
Befestigungselement
Type d’agrafe
Tipo de punto
Tipo de ponto
Type nietjes
Tilspændingstype
10÷32
60
5÷7,5 bar
70÷105 psi
0,45
1,33
237x58x219
LpA,1s
(Rif.20µPa)
83,1 dB(A)
LWA,1s
(rif.1pW)
92,9 dB(A)
Sequential ah,w
2
6,40 m/s
Bump ah,w
2
6,06 m/s
1421790_17P32_2 020714 IV
17P.32
Manuale d’uso, manutezione e parti di ricambio Parte 2
Use, maintenance and spare parts manual Part 2
Gebrauchsanweisung, Instandhaltungsrichtlinien und Ersatzteile Teil 2
Manuel d’utilisation, entretien et pièces de rechange Partie 2
Manual de uso, mantenimiento y repuestos Part 2
Manual de utiliza o, manuten o e partes sobresselentes Parte 2çã çã
Handleiding voor gebruik, onderhoud en reservedelslite Deel 2
Brugsanvisning, vedligeholdelse og reservedelslite Del 2
Egceiridio crhshV, sunthrhshV kai antallaktikwn 2° MeroV
omers.p.a.
Tecnika carakthristika
Diastaseis se mm
Dvnatothta gemistera, svndeteres
Piesh leitovrgias atm.
Katanalosh aera l/xtvphma
Baros kg
Dvnatothta gemistera , svndeteres
Akoustikh piesh sth qesh ceiristou
Dati tecnici Donnèes techniques Dados tècnicos
Technical data Datos tècnicos Technischengegevens
Technische daten Tekniske data
Misure impiegabili mm Mesures utilisable mm Medidas que se podem utilizar mm
Usable lenghts mm Medidas que se pueden amplear mm Te gebruiken engtes in mm
Gebrauchliche Längen mm Brugbare laengder i mm
Capacità caricatore n° punti Capacitè chargeur n° de points Capacitade carregador n° pontos
Magazine capacity No. of fasteners Capacidad cargador n° puntos Capaciteit magazijn in aantal spijkers
Magazinkapazität Nägel Kapacitet af magasin antal klemmme
Pressione d’esercizio Pression de fonctionnement Pressao de trabalho
Working pressure Presiòn de trabajo Werkdruk
Betriebsdruck Arbejds tryk bar
Consumo aria litri/colpo Consommation air litre/coup Consumo ar litro/golpe
Air consumption litres/shot Consumo aire-litros/golpe Luchtverbruik liter/schot
Luftverbrauch Liter/Schlag Luftforbrug liter/skud
Peso kg Poids kg Peso kg
Weight kg Peso kg Gewicht in kg
Gewicht kg Vaegt kg
Dimensioni (AxBxH) mm Dimension mm Dimencoes mm
Dimensions mm Dimensiones mm Afmetingen in mm
Große mm Dimensioner mm
EN 12549 :1999 ISO 11201 :1995
Pressione sonora in pos. operatore Pression acoustique près de l’opérateur Intensidade sonora perto do operador
Sound pressure at the workstation Presiòn sonora en posición encargado Geluidssterkte op de werkplek
Lärmintensität am Arbeitsplatz Lydstyrke på operatorposten
EN 12549 :1999 ISO 3744 :1994
Potenza sonora emessa Puissance acoustique émise Potência sonora emitida
Emitted sound power Potencia sonora emitida Uitgestraalde geluidssterkte
Ausgestrahlte Lärmintensität Udsendt lydstryrke
EN 28662 :1992 ISO 5349 :1986 ISO 8662 -11
Valore medio ponderato di vibrazione Valeur moyenne pondèrèe de vibration Valor medio ponderado de vibracao
sull’impugnatura mesurèe sur la poignèe medida no punho
Weighted mean value of vibration Valor medio ponderado de vibracion Gewogen gemiddelde vibratiewaarde
on the grip medida en la empunadura
Mitteler Vibrationswert, am Griff Middelvaerdi af vibrationer pa
Gemessen handtaget
Akoustikh iscu
Mesos oros metrhshs kradasmon
sth xeirolabh
Via Foresto 42 - 31058 SUSEGANA TV ITALY Tel.[phone] Fax [phone] E-mail: [e-mail] www.omer.it
17P
®
1,80x1,80
Head width: .122”
Gauge: 15
10 3/8"
32 1-1/4"
3,1
Caratteristiche - Features
Rubber comfort grip
Impugnatura ergonomica
Top loading
Caricamento dall’alto
360° orientable exhaust
Scarico orientabile 360°
Bump fire / single shot
mode selector
Selettore sparo bump
/ sparo singolo
Depth adjustment
Regolazione di profondità
Contact nose safety
Sicura a contatto
Caratteristiche - Features
Regolazione di profondità - Depth fire adjustment

D0107.4007.3007.25
Cod. Descrizione Description
00.08 O-Ring O-Ring
00.09 O-Ring O-Ring
00.12 O-Ring O-Ring
00.14 O-Ring O-Ring
00.15 O-Ring O-Ring
00.18 O-Ring O-Ring
00.45 O-Ring O-Ring
01.37 O-Ring O-Ring
01.38 O-Ring O-Ring
01.40 O-Ring O-Ring
01.43 O-Ring O-Ring
01.49 O-Ring O-Ring
02.30 O-Ring O-Ring
03.60.2 Vite Screw
04.00 Dado Nut
04.05 Vite Screw
04.06.5 Vite Screw
04.10 Vite Screw
04.14 Vite Screw
05.10.1 Vite Screw
05.12 Vite Screw
05.14 Vite Screw
05.20 Vite Screw
05.30 Vite Screw
07.25 Chiave esagonale Hex. bar wrench
07.30 Chiave esagonale Hex. bar wrench
07.40 Chiave esagonale Hex. bar wrench
09.02 Anello elastico Elastic ring
09.18 Anello elastico Elastic ring
10.55 O-Ring O-Ring
12.16.1 Spina Pin
17.28 Tappo Inlet cap
21.45 Corpo Body
22.41 Testa Head
25.40 Deflettore Exhaust deflector
25.41 Silenziatore Silencer
26.41 Cilindro Cylinder
28.40 Guarnizione testa Head gasket
32.42 Ammortizzatore Bumper
39.40 Guarnizione scarico Exhaust seal
40.41 Valvola completa Valve ass’y
43.11 Rondella Washer
44.40 Guarnizione Gasket
45.40 Anello valvola Ring
50.41 Pulsante completo Trigger valve ass’y
51.41 Boccola pulsante Trigger valve housing
53.41 Pistone servovalvola Valve piston
54.41 Pulsante Trigger valve
55.41 Raccordo pulsante Bush
61.06.7 Guida Dx Right Guide
64.03.2 Fondello Cap
68.42 Rondella Washer
71.44.7 Reggicaricatore Support
72.22 Fermo-carrello Slider-stop
75.43.1 Rinvio sicura Contact arm
75.48 Sicura Safety
76.05 Perno Pin
76.25 Regolatore Regulator
77.44 Guida sicura Safety guide
80.07 Grilletto chiusura Latch
81.40 Grilletto comando Trigger
87.08.3 Reggicaricatore Support
87.08 Perno Pin
91.02 Molla Spring
91.73 Molla Spring
92.01X Molla Spring
93.74 Molla Spring
24.40.29 Battente Driver
54.40.29 Caricatore Magazine
64.40.29 Carrello Slider
74.40.29 Spingipunto Pusher
84.40.29 Controtestina Nose
94.40.29 Testina Nose plate
D01 Boccetta olio Oiler
Parti di ricambio - Spare parts - Ersatzteile - Pièces de rechange - Piezas de repuesto
- Partes sobresselentes - Tabel te raadplegen - ReservedeleAntallaktika
Parti di ricambio - Spare parts - Ersatzteile - Pièces de rechange - Piezas de repuesto
- Partes sobresselentes - Tabel te raadplegen - ReservedeleAntallaktika
05.10.1
43.11
25.40
25.41
22.41
39.40
92.01X
00.14
40.41
01.37
01.43
45.40
00.45
28.40
44.40
02.30
24.40.29
26.41
01.49
01.38
01.40
17.28
50.41
21.45
09.02
77.44
76.05
81.40
SERIAL NUMBER
MATRICOLA
MATRICULE
MATRICULA
00.12
51.41
00.18
91.73
00.08
53.41
00.09
00.15
10.55
54.41
10.55
55.41
09.18
UPGRADE NUMBER
INDICE DI MODIFICA
NIVEAU DE MODIFICATION
INDICADOR DE MODIFICA
cod. 1421790 Indice di modifica
Upgrade number
17P.32 2
28.40
00.09
10.55
00.08
00.12
00.14
00.15
02.30
00.45
01.38
01.37
00.74.1
01.49
01.43
01.40
00.18
00.19
17P.32
cod. 1421790
32.42
2348210
Dotazioni - Equipment - Ausrüstung - Équipements - Equipamiento - Parecomena
Equipamento - Uitrusting - Udstyr
05.30
Guarnizioni - O-Rings - Dichtungen - Joints - Kit O-Rings - Lasticakia - Kit O-Rings - O-ringen - Pakninger
1421790_17P32_2 020714 IV
05.12
80.07
91.02
64.03.2
12.16.1
03.60.2
03.60.2
64.40.29
04.00
61.06.7
87.08.3
87.08
93.74
74.40.29
04.05
54.40.29
84.40.29
05.20
04.14
04.10
05.14
72.22
71.44.7
94.40.29
04.14
68.42
75.48
04.06.5
91.02
76.25
75.43.1
Apply Loctite 243
09.02
00.18

Caratteristiche - FeaturesCaricamento - Loading

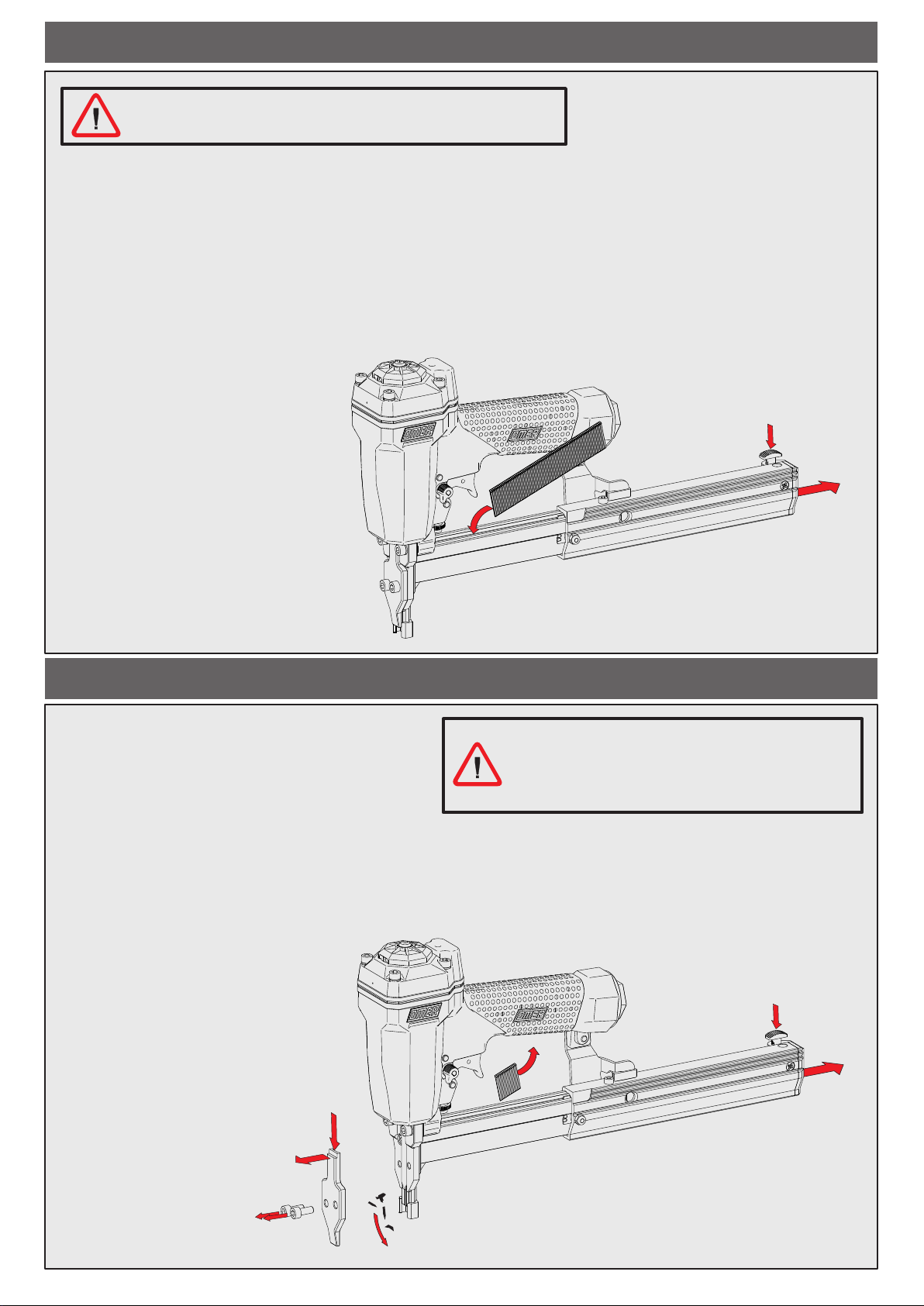

Disinceppamento macchina - Jammed nails clearance
1. Aprire il carrello
Open the slider
2. Inserire i punti dall’alto inserendoli
tra le guide
Load fasteners from top inserting them
between the guides
3. Richiudere lentamente il carrello
Shut the slider slowly
Non azionare MAI il grilletto comando durante il caricamento
NEVER pull the trigger while loading fasteners
1. Aprire il carrello
Open the slider
2. Rimuovere i punti rimasti nel caricatore
Remove fasteners left in magazine
3. Rimuovere la testina
Remove nose plate
4. Rimuovere il frammenti di punto inceppati
Remove the jammed fastener
Scollegare la chiodatrice dall impianto dell’aria
prima di eseguire il disinceppamento
Disconnect tool from air supply before
clearing the jam

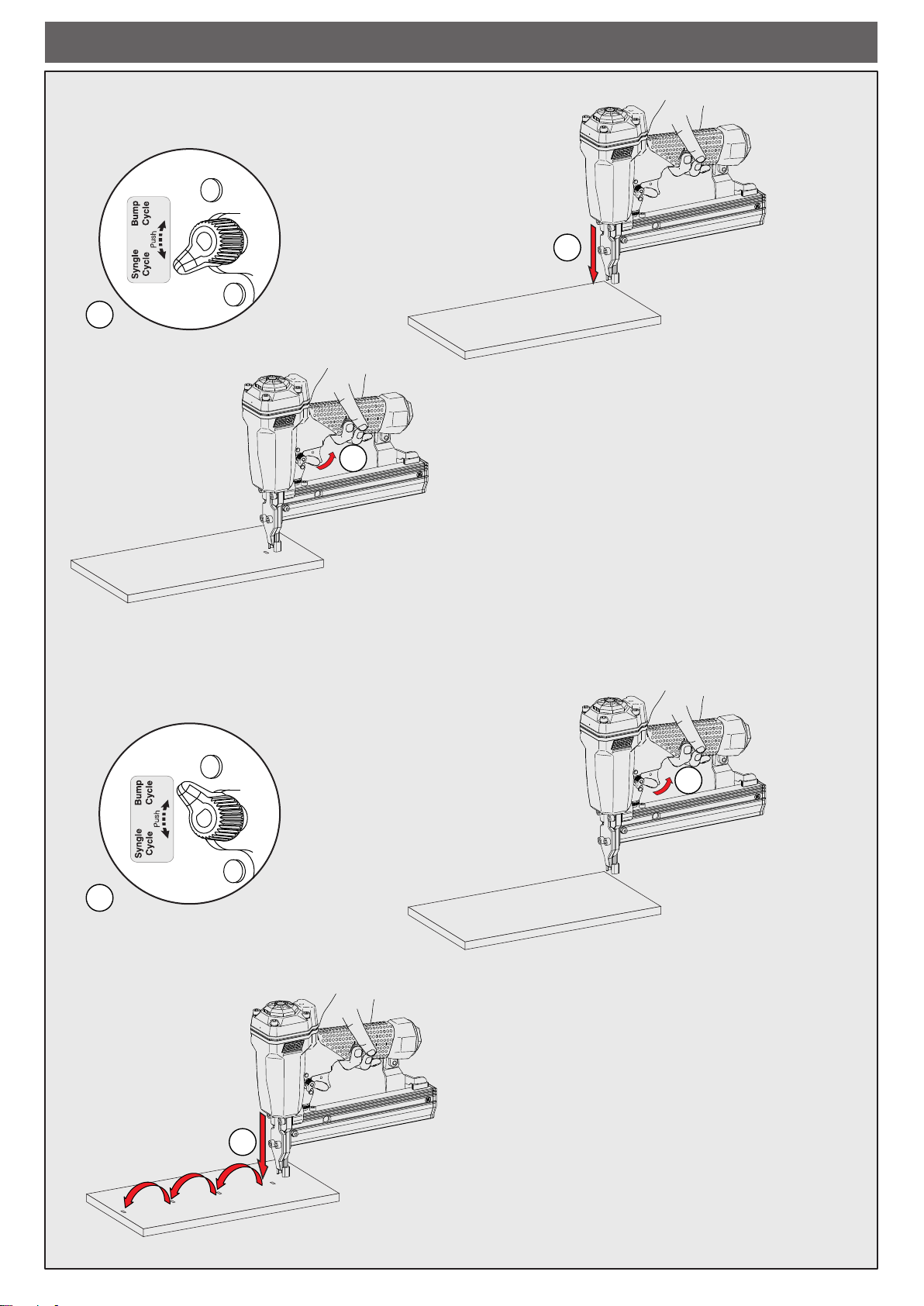

Caratteristiche - FeaturesFunzionamento - Operating mode
2
3
Colpo singolo
Single shot
Colpo martello
Bump fire
1
1
3
2
