Werkbank Werner Plus

07/2022

4250627276654

Sicheitshinweise

safety information

Lesen Sie die Bedienungsanleitung vor Inbetriebnahme sorgfältig durch und bewahren Sie diese

für späteres Nachschlagen auf. Überprüfen Sie den Artikel vor jedem Gebrauch auf Beschädigun-

gen. Achten Sie auf einen festen und geraden Untergrund. Nur für den Hausgebrauch geeignet.

Read the instructions carefully before use. Important - Keep it safe for further consultation. The article must be checked for

damage before each use. Pay attention to a firm and even underground. Only for domestic use.

Verwenden Sie ausschließlich haushaltsübliche Reinigungsmittel oder eine milde Seifenlauge

(keine Scheuermittel). Prüfen Sie zur Sicherheit Ihr bevorzugtes Reinigungsmittel vor der ersten

Anwendung an einer nicht sichtbaren Stelle. Die Oberfläche mit einem weichen, feuchten Tuch

reinigen. Schmutz nicht trocken wegwischen, da dabei Kratzspuren auf der Metall-Oberfläche ent-

stehen können.

Please use only general household cleaning agents or a mild soap solution (do not use scouring agents). Please test your

preferred cleaning agent beforehand on a small, non-visible area. Clean the surface with a soft, damp cloth. No dry cleaning

to avoid scratches.

Benötigte Werkzeuge

required Tools

- Schraubendreher

- Steck- oder Ratschenschlüssel

- Akkuschrauber

- Metallbohrer ø 5mm

- Hammer

- Gummihammer

- Gliedermaßstab

- screwdriver

- socker wrench

- electric drill

- metal drill ø 5mm

- hammer

- rubber hammer

- folding rule

2Onlinediscount24 eSales GmbH

Reinigung und Pflege

cleaning and maintenance

length in cm:

width in cm:

height in cm:

- beech wood worktop

- 2 lockable doors

- 3 ball guided drawers

- height adjustable levelers

Länge in cm:

Breite in cm:

Höhe in cm:

- Buchenholzarbeitsplatte

- 2 abschließbare Türen

- 3 kugelgeführte Schubladen

- höhenverstellbare Füße

Hinweis: Ein Pfeil zeigt an wann und durch welche Löcher Schrauben

geführt werden sollen.

please note: An arrow shows when and which hole has to be used for each screw.

Montagehinweise

assembly instructions

Prüfen Sie vor dem Zusammenbau, ob alle Teile unbeschädigt sind. Sollte das nicht der Fall sein,

informieren Sie uns bitte. Führen Sie die Montage planmäßig laut Montageanleitung durch. Voll-

enden Sie jeden Schritt, bevor Sie den nächsten beginnen. Aus produktionstechnischen Gründen

können scharfe Kanten entstehen. Tragen Sie während der Montage deshalb geeignete Hand-

schuhe. Wir empfehlen, die Montage zu zweit auszuführen. Führen Sie den Zusammenbau auf

einer ebenen Fläche durch und legen Sie eine Decke unter, um Kratzer zu vermeiden. Ziehen Sie

bei der Montage erst alle Schrauben lose an und zum Schluss noch einmal alle Schrauben kräftig

nach. Vorsicht Kleinteile! Verschluckungsgefahr für Kleinkinder. Alle Maßangaben sind Circa An-

gaben und beziehen sich auf maximale Außenmaße des Artikels. Sollten Sie genauere Angaben

benötigen, wenden Sie sich bitte an unseren Support.

Please check all parts for incompleteness and damage before assembling the workbench. In case of faulty items please con-

tact us immediately. Assemble the article exactly as shown in the instructions. Complete each step before proceeding with the

following one. Due to production related reasons there might be sharp edges occurring on some of the parts. For your own

safety please use suitable gloves while assembling. We recommend to have at least two people carrying out the assembly.

Assemble the parts on a even and clean underground and use a blanket to avoid scratches. First tighten the screws loosely.

As final step, fully tighten all screws. Caution! Choking Hazard - small parts! Keep away from children! All dimensions are ap-

proximate and refer to the maximum external dimensions of the article. If you need more detailed information, please contact

our support.



Spezifikationen

specifications

120

Onlinediscount24 eSales GmbH

Enthaltene Teile

bill of material

4Onlinediscount24 e Sales GmbH

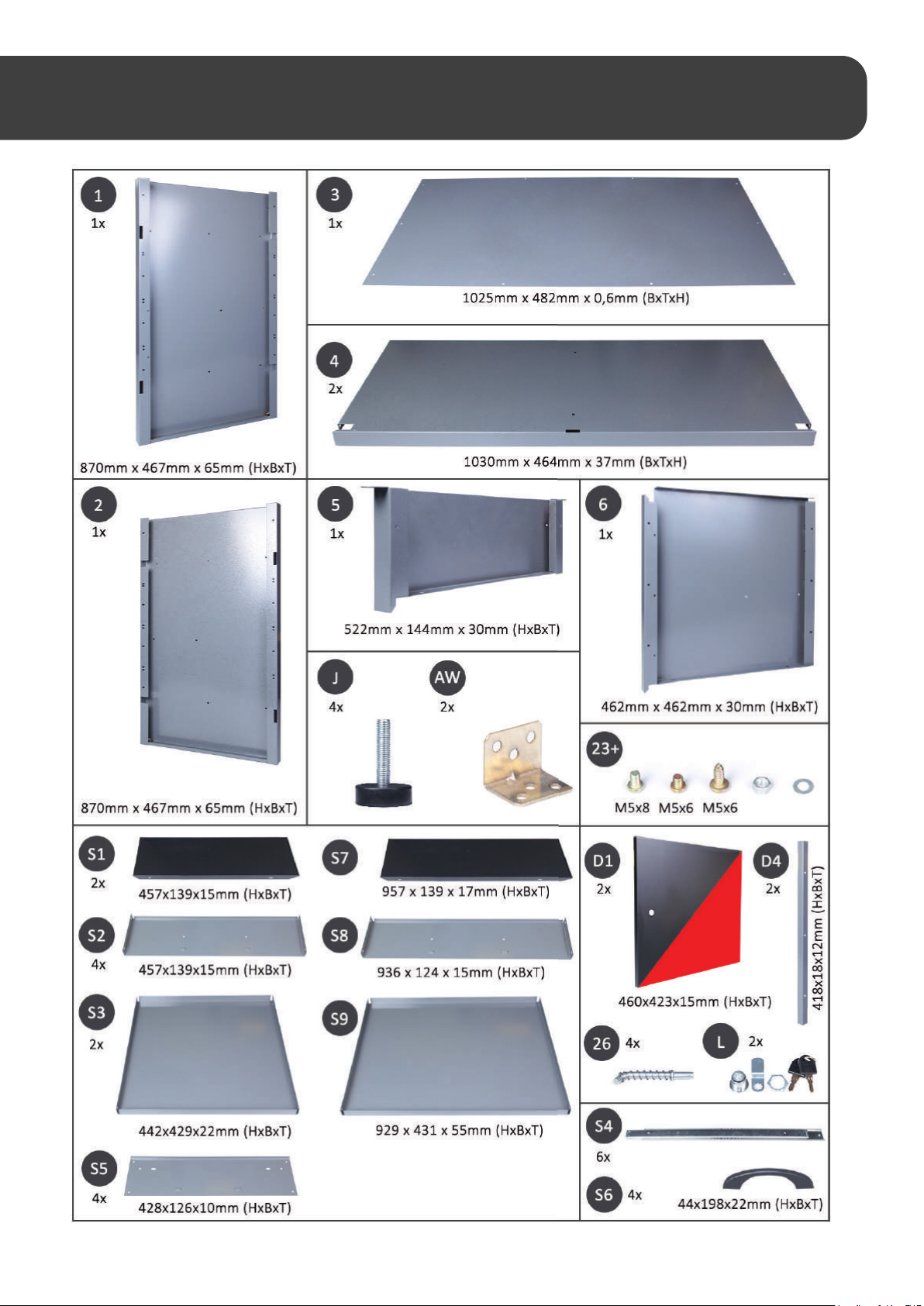

Nr. Bezeichnung Maße in mm (H x B x T) Anzahl

no. name dimensions in mm (l x w x d) quantity

1Seitenwand 1 side board 1 870 x 467 x 65 1

2Seitenwand 2 side board 2 870 x 467 x 65 1

3Rückwand back board 1025 x 482 x 0,6 1

4Fachboden shelf board 1030 x 464 x 37 2

5Obere Mittelwand upper middle side board 522 x 144 x 30 1

6Untere Mittelwand bottom middle side board 462 x 462 x 30 1

J Justierfuß adjustable feet 60 x 40 x 40 4

AW Anbauwinkel mounting angle 32 x 25 x 1,2 2

AP Buchenholzarbeitsplatte beech wood worktop 1200 x 600 x 28 1

S1 Schubladenblende drawer surface panel 457x 139 x 15 2

S2 Schubladenfront/-rückwand drawer back 438 x 139 x 15 4

S3 Schubladenboden drawer bottom 442 x 429 x 22 2

S4 Schubladenführung drawer slide 35 x 460 x 9 6

S5 Schubladenseitenwand drawer side 428 x 126 x 10 6

S6 Schubladengriff drawer handle 44 x 198 x 22 4

S7 Schubladenblende groß drawer surface panel big 957 x 139 x 17 1

S8 Schubladenfront/-rückwand groß drawer back big 936 x 124 x 15 2

S9 Schubladenboden groß drawer bottom big 929 x 431 x 55 1

D1 Tür door 460 x 423 x 15 2

D4 Türanschlag door handle 418 x 18 x 12 2

LSchloss lock 16 x 16 2

O1 Einlegebodenaufhängung clapboard mounting angle 210 x 15 x 15 2

O2 linker Einlegeboden clapboard left 496 x 223 x 15 1

O3 rechter Einlegeboden clapboard right 526 x 223 x 15 1

23 metrische Schraube (inkl. Mutter & Unterlegscheibe) metric screw + nut + shim M 5 x 8 56

24 metrische Schraube (inkl. Mutter) metric screw + shim M 5 x 6 14

25 Schneidschraube tapping screw 5 x 16 16

26 Federsplint spring splint pin 50 x 3 4

Onlinediscount24 eSales GmbH

Enthaltene Teile

bill of material

Lies mich!

Read me!

7Onlinediscount24 eSales GmbH

Montage

assembly

S1 1x Schubladenfront/-rückwand (S2)

1x drawer front / back panel (S2)

8Onlinediscount24 eSales GmbH

Montage

assembly

S2 2x Schubladenseitenwand (S5)

2x drawer side (S5)

4x Schraubenset M5x8 (23)

4x screw set M5x8 (23)

S3 1x Schubladenfront/-rückwand (S2)

1x drawer front / back panel (S2)

4x Schraubenset M5x8 (23)

4x screw set M5x8 (23)

9Onlinediscount24 eSales GmbH

Montage

assembly

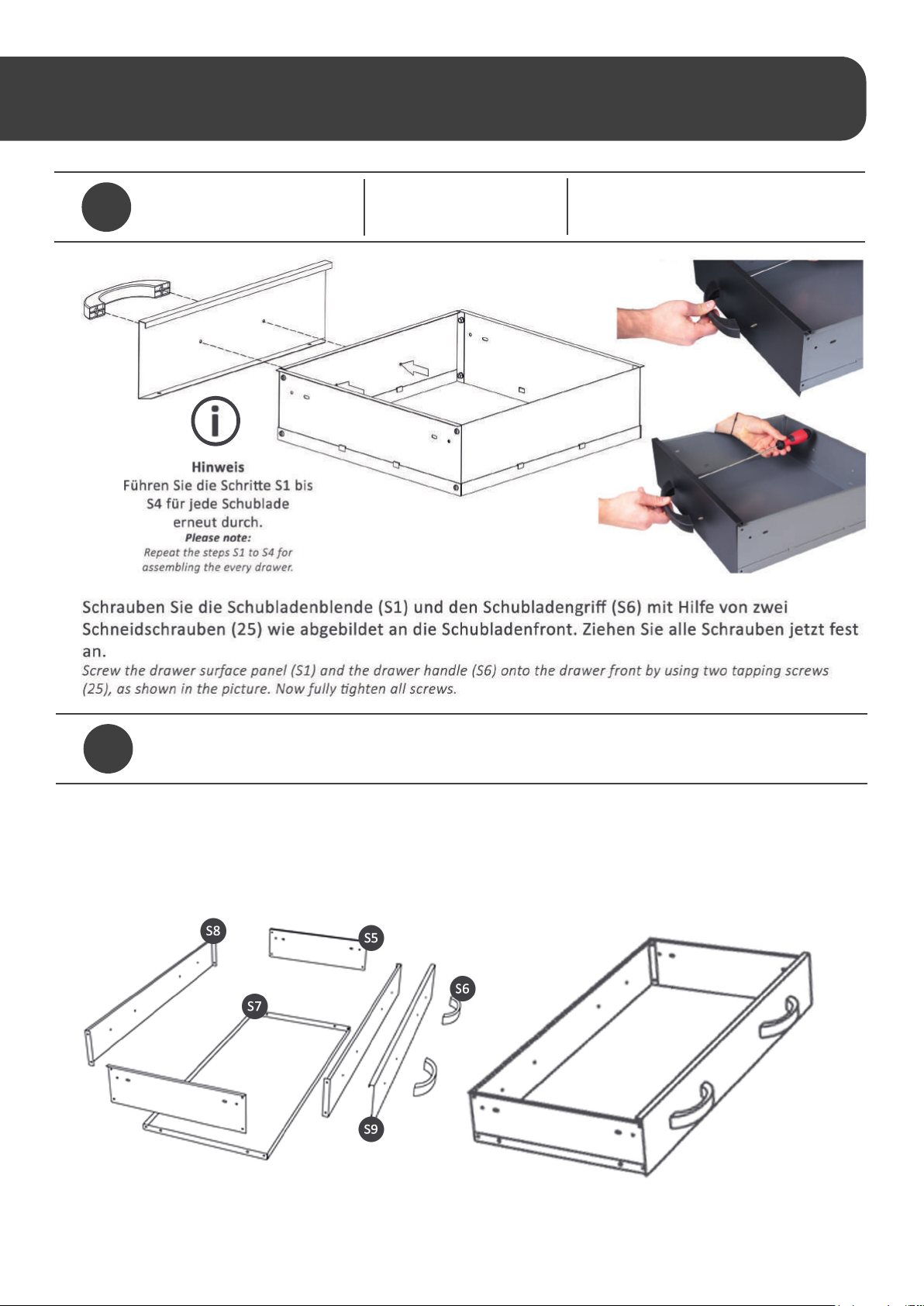

S4 1x Schubladenblende (S1)

1x drawer surface panel (S1)

1x Schubladengriff (S6)

1x drawer handle (S6)

2x Schneidschraube 5x16 (25)

2x tapping screw 5x16 (25)

Führen Sie diesen Schritt für die große Schublade durch.

Perform this step for the large drawer.

S7 bis S10

10 Onlinediscount24 eSales GmbH

Montage

assembly

11x Seitenwand 1

1x side board 1

6x Schubladenführung (S4)

6x drawer slides (S4)

Schraubenset M5x8 (23)

screw set M5x8 (23)

1x Seitenwand 2

1x side board 2

21x Seitenwand 1

1x side board 1

2x Einlegebodenaufhängnung (O1)

2x clapboard mounting angle (O1)

Schraubenset M5x8 (23)

screw set M5x8 (23)

1x Seitenwand 2

1x side board 2

11Onlinediscount24 eSales GmbH

Montage

assembly

Schraubenset M5x8 (23)

screw set M5x8 (23)

31x Obere Mittelwand (5)

1x upper middle side baard (5)

4x Schraubenset M5x8 (23)

4x screw set M5x8 (23)

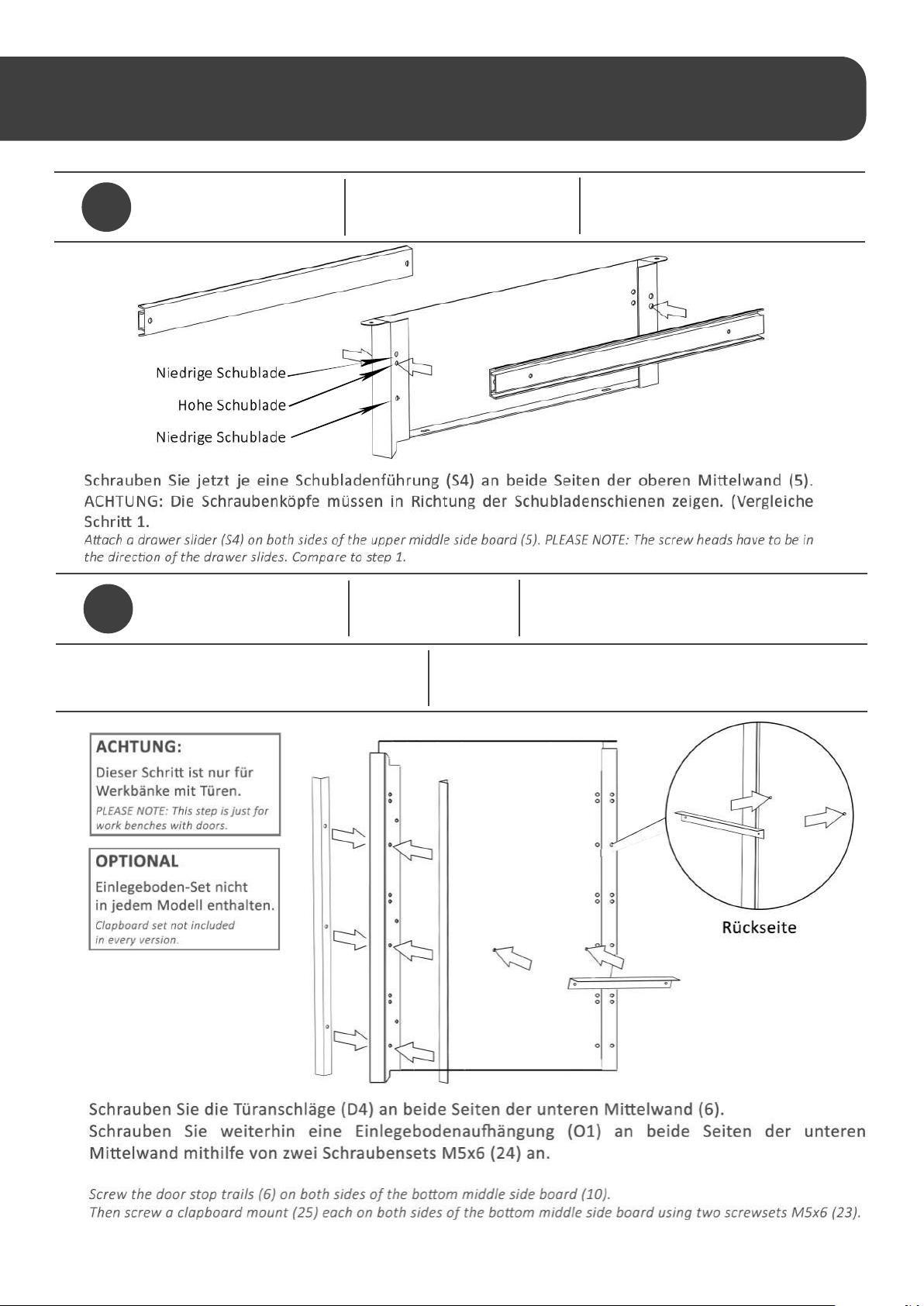

2x Schubladenführung (S4)

2x drawer slide (S4)

41x Untere Mittelwand (6)

1x bottom middle sideboard (6)

2x Türanschlag (D4)

2x door handle

6x Schraubenset M5x8 (23)

6x screw set M5x8 (23)

2x Einlegebodenaufhängnung (O1)

2x clapboard mounting angle (O1)

2x Schraubenset M5x6 (24)

2x screw set M5x6 (24)

12 Onlinediscount24 eSales GmbH

Montage

assembly

51x Arbeitsplatte (AP)

1x wooden work top (AP)

61x Seitenwand 2

1x side board 2

13Onlinediscount24 eSales GmbH

Montage

assembly

71x Untere Mittelwand (6)

1x bottom middle side board (6)

1x Fachboden (4)

1x shelf board (4)

81x Obere Mittelwand (5)

1x upper middle side board (5)

2x Schraubenset M5x8 (23)

2x screwset M5x8 (23)

14 Onlinediscount24 eSales GmbH

Montage

assembly

91x Fachboden (4)

1x shelf board (4)

10 1x Seitenwand 1

1x side board 1

2x Schraubenset M5x8 (23)

2x screw set M5x8 (23)

15Onlinediscount24 eSales GmbH

Montage

assembly

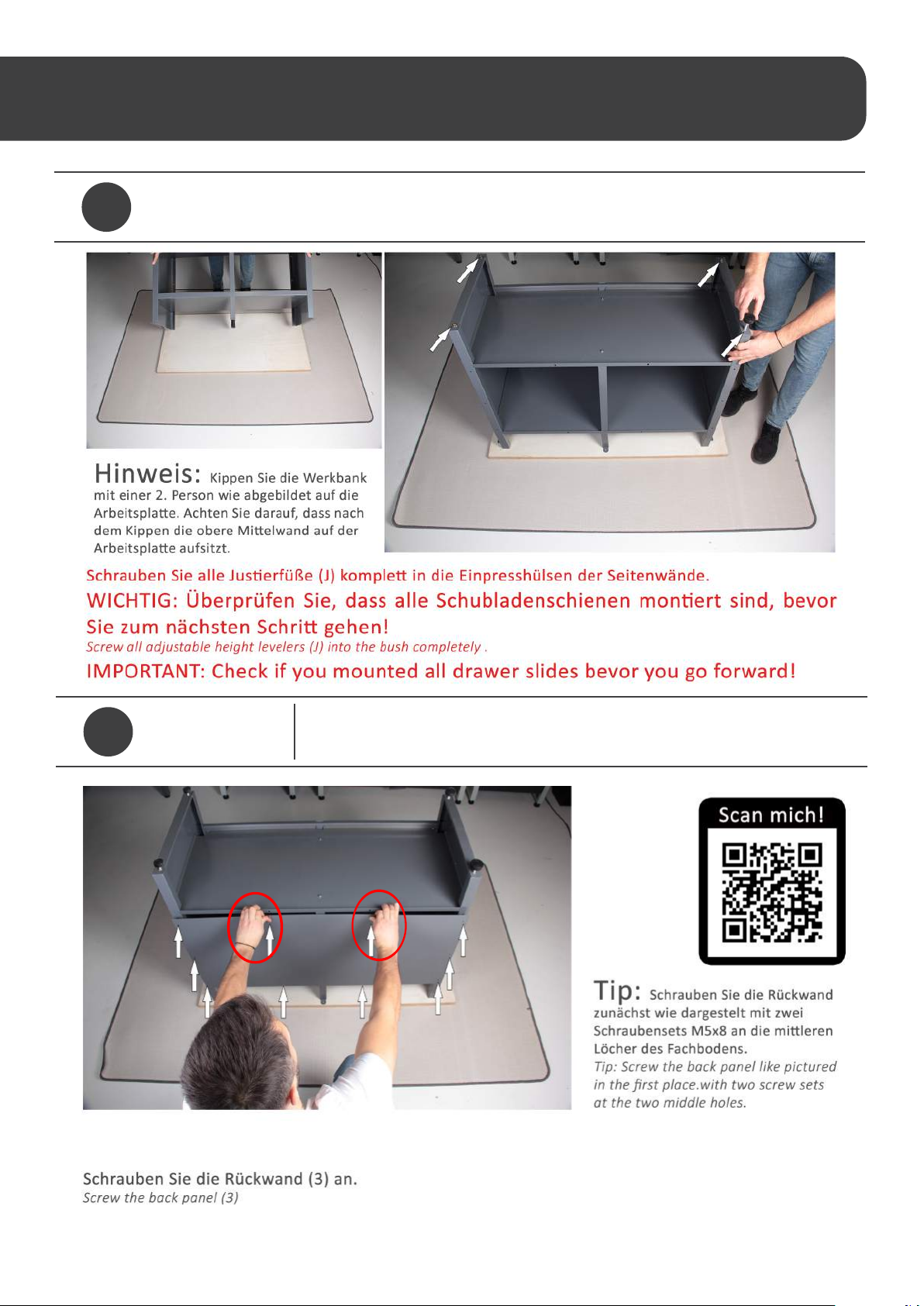

11 4x Justierfuß (J)

4x adjustable feet

12 1x Rückwand (3)

1x back panel (3)

10x Schraubenset M5x8 (23)

10x screw set M5x8 (23)

16 Onlinediscount24 eSales GmbH

Montage

assembly

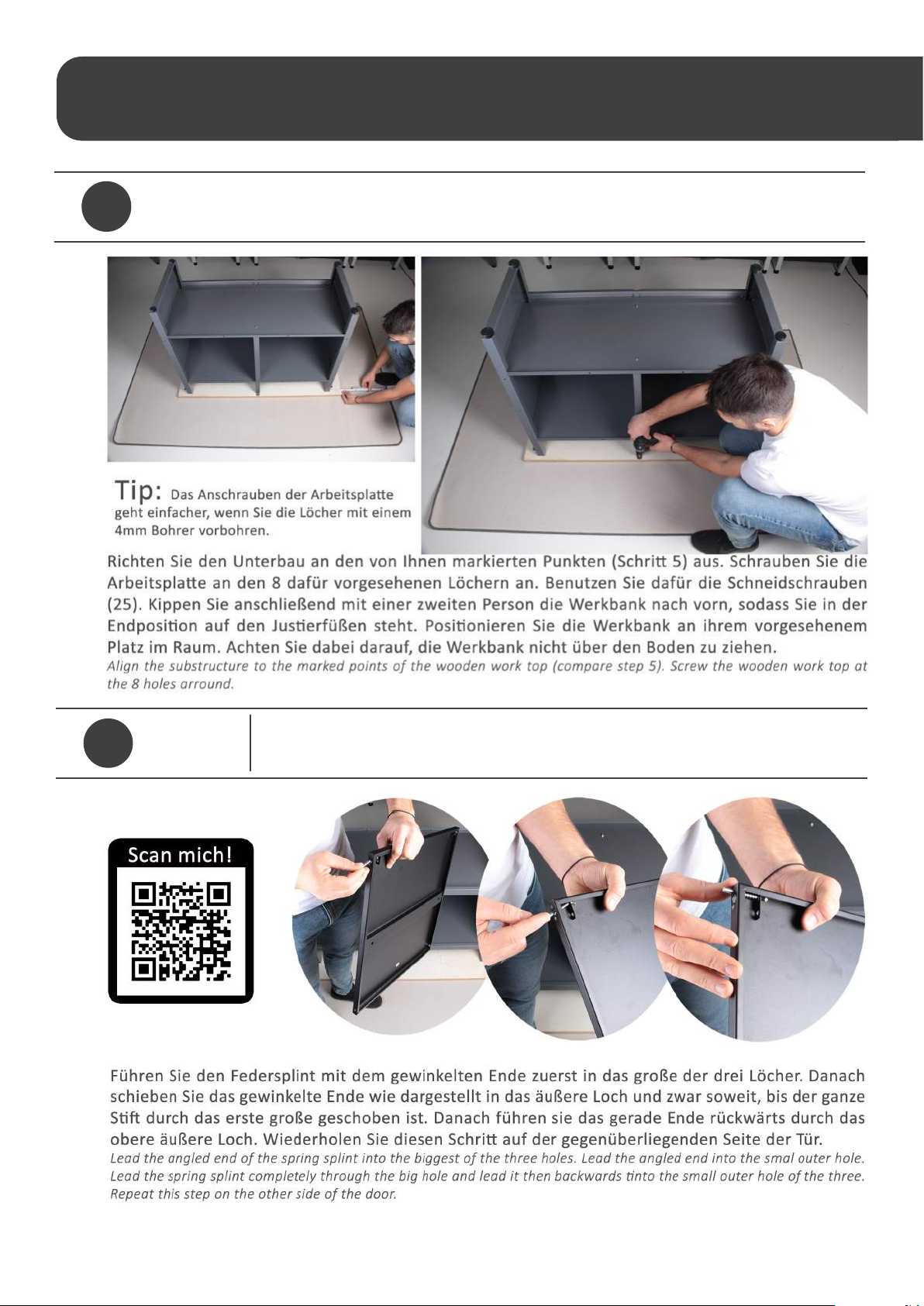

13 8x Schneidschraube (25)

8x tapping screw (25)

14 2x Tür (D1)

2x door (D1)

2x Federsplint (26)

2x spring splint (26)

17Onlinediscount24 eSales GmbH

Montage

assembly

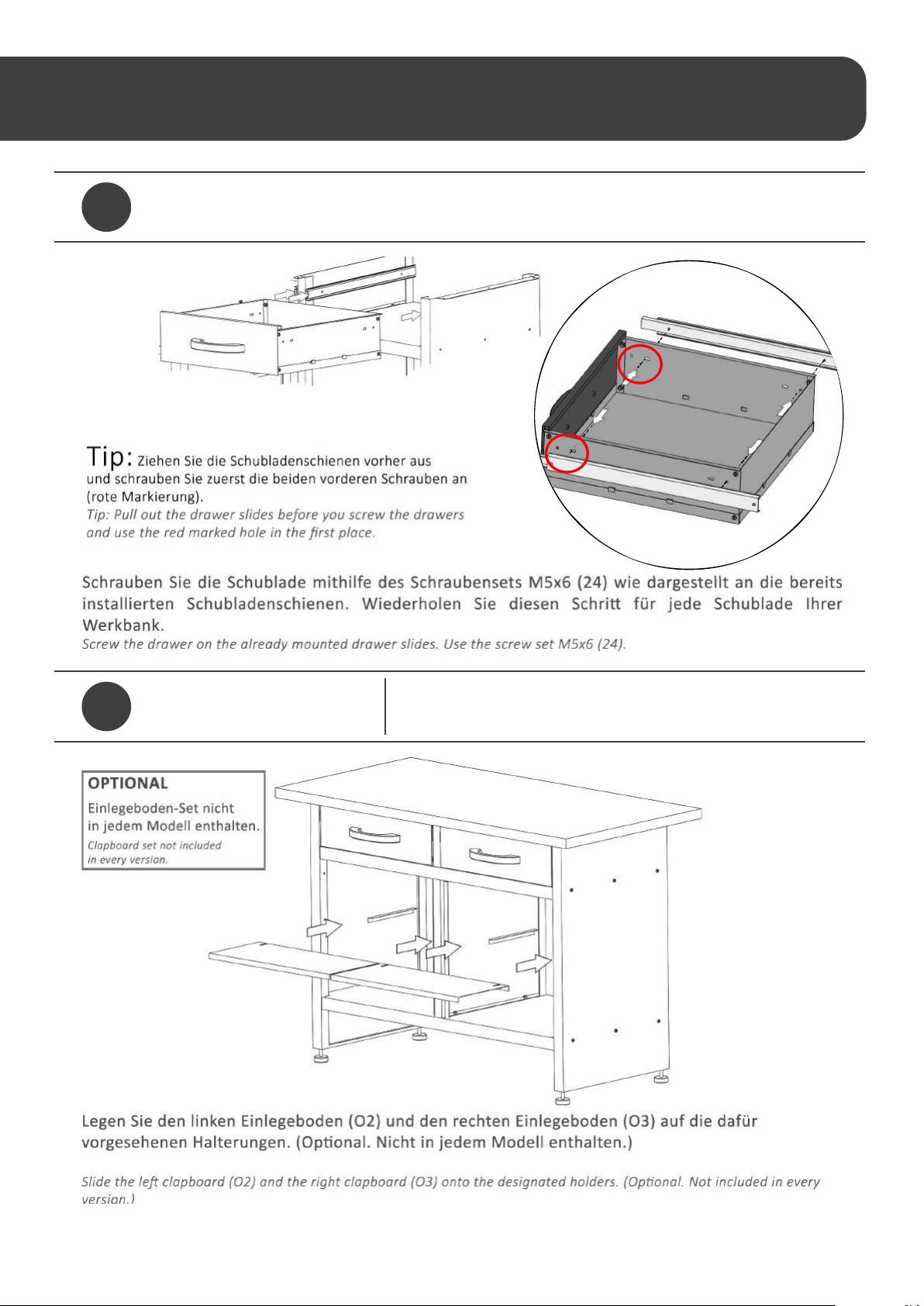

15 4x Schraubenset M5x6 (24)

4x screw set M5x6 (24)

16 1x linker Einlegeboden (O2)

1x clapboard left (O2)

1x rechter Einlegeboden (O3)

1x clapboard right (O3)

18 Onlinediscount24 eSales GmbH

Montage

assembly

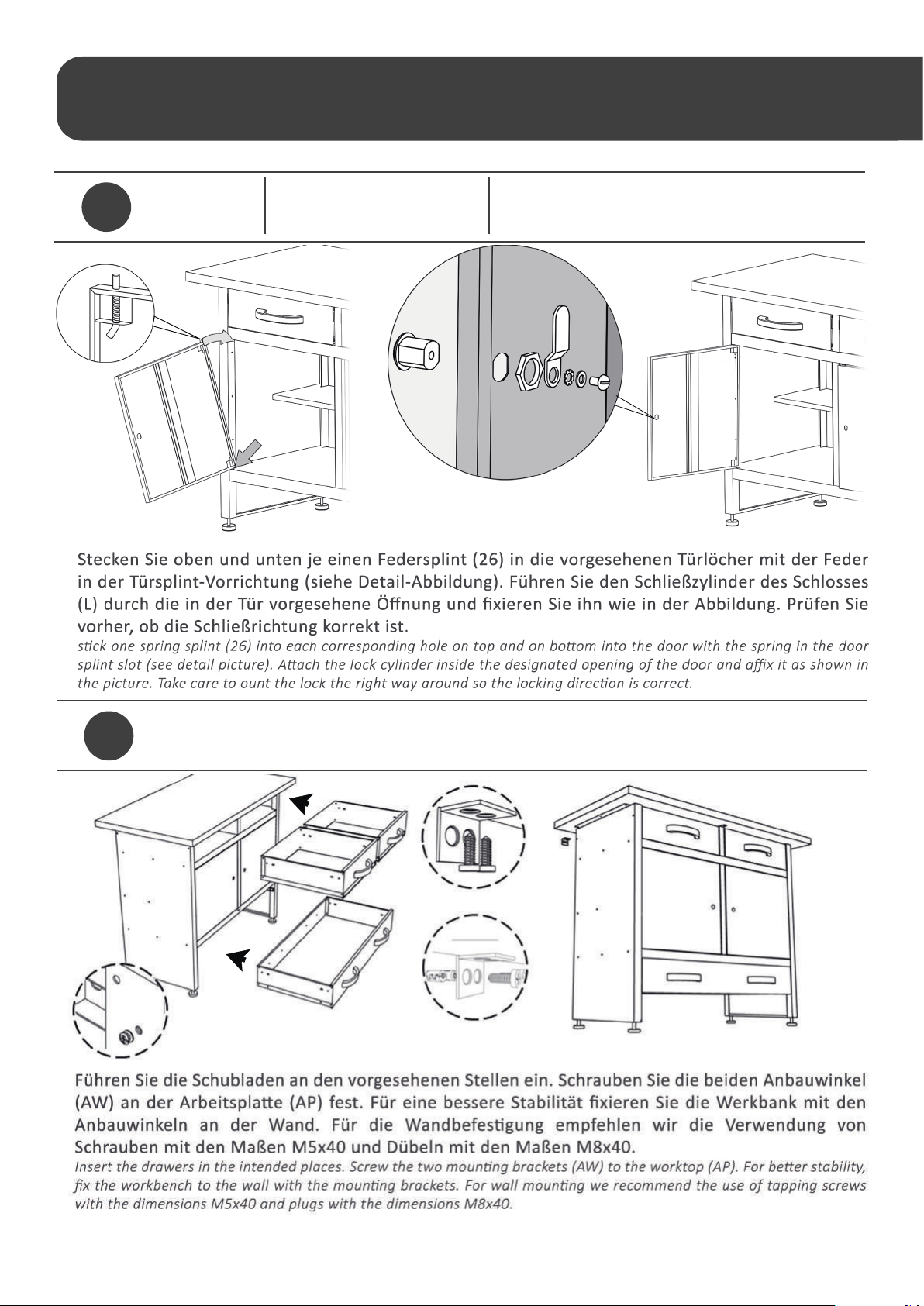

2x Schloss (L)

2x lock (L)

2x Tür (D1)

2x door (D1)

2x Federsplint (26)

2x spring splint (26)

2x Anbauwinkel (AW)

2x mounting angle (AW)
