Orion 24555 User manual

1
Alentec & Orion AB Grustagsvägen 4, SE-13840, Älta, SWEDEN · [email protected] · www.alentec.com
USER MANUAL / BRUKSANVISNING
Part No. / Art. Nr.:
24555
105272
PIT WASTE OIL BOWL
SPILLOLJESKÅL FÖR GROP

Alentec & Orion AB Grustagsvägen 4, SE-13840, Älta, SWEDEN · [email protected] · www.alentec.com
2
GENERAL / ALLMÄNT 24555
MONTAGE SE
TEKNISKA DATA SE
INSTALLATION EN
TECHNICAL DATA EN
Mount the Waste oil swing arm on the wall, xing the wall bracket by its four
holes. See hole mounting pattern. Mount it horizontal, check with a spirit
level or similar on the bearing upper straight surface.
Connect the waste oil hose or tube to the 1 1/2” BSP (F) outlet.
Montera uppsamlingsskålen på väggen med hjälp av de fyra hålen i vägg-
fästet. Se hålbilden. Montera horisontellt, kontrollera med vattenpass el. dyl.
på lagerdelens övre raka yta.
Anslut röret eller slangen till spilloljeledningen med 1 1/2” BSP (F)-gängan.
300
125
4x Ø15mm
Max swing 1630mm Max swing 1630mm
700x250 Volume 18,5L
800mm
Max height 1460mm

Alentec & Orion AB Grustagsvägen 4, SE-13840, Älta, SWEDEN · [email protected] · www.alentec.com
3

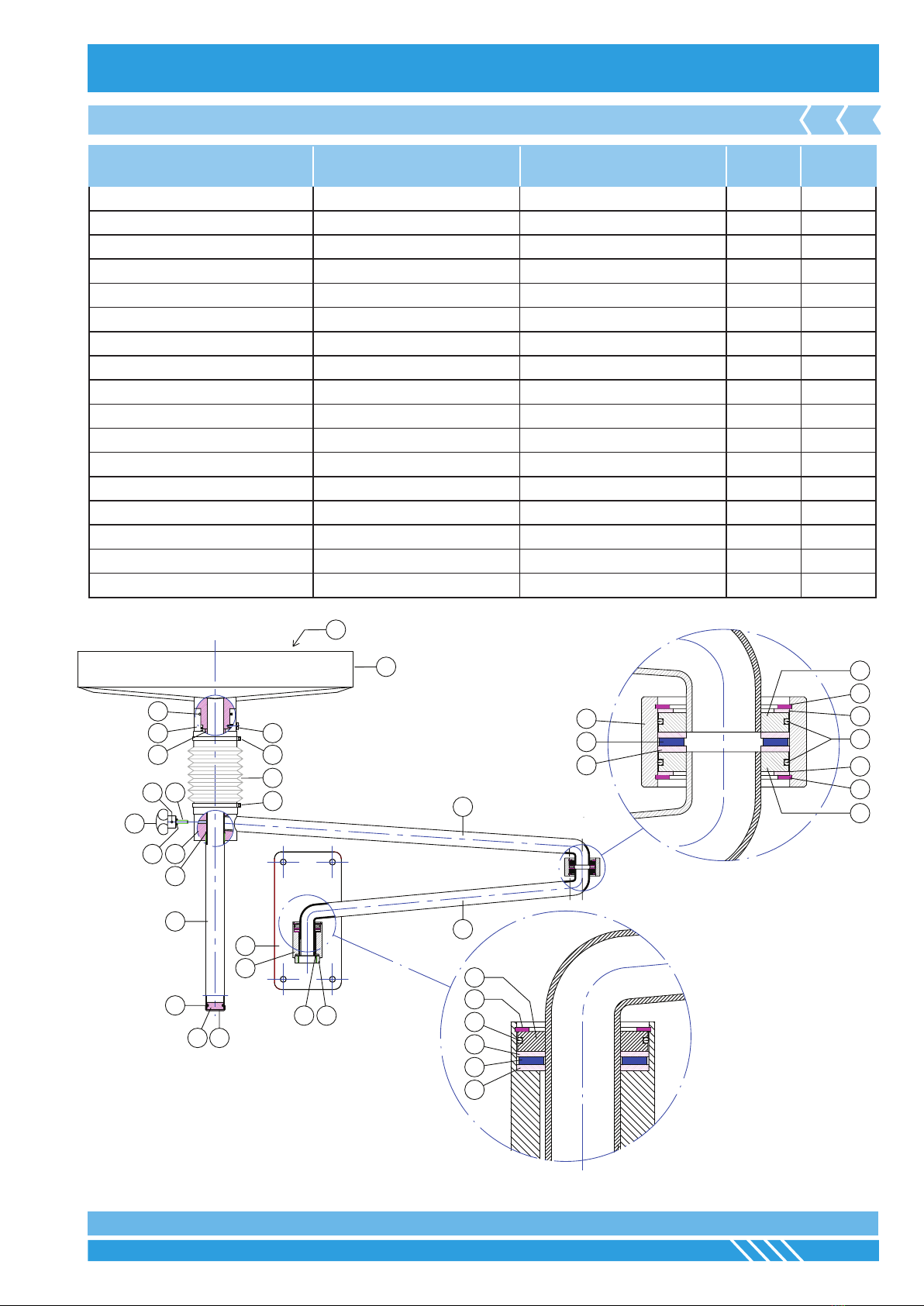

24555SPARE PARTS / RESERVDELAR
11
15
14
42
41
44
10
18
11
15
16
14
15
16
11
41
40
42
1
54
3
2930
31
28
21
1925
23
24 26 38
39
38
36
33
32
35
46
47
EN SE
39049 CONSIST OF BESTÅR AV POS. QUANTITY
/ ANTAL
234 52 19 O-ring O-ring 14 3
234 52 20 Locking ring Låsring 15 3
204 52 04 Spacer ring Distansring 16 2
133 71 03 O-ring O-ring 21 1
234 50 99 Knob Ratt 23 1
234 53 53 Stop screw Stoppskruv 24 1
234 52 37 O-ring O-ring 25 1
204 52 00 Locking screw Låsskruv 26 1
101 50 86 Lid Lock 29 1
204 58 87 Plug Tätningslock 30 1
234 52 25 O-ring O-ring 35 1
234 55 13 Screw Skruv 36 1
234 52 27 Hose clamp Slangklämma 38 2
234 52 11 Bellow Bälg 39 1
234 52 29 Axial bearing Axiallager 41 2
234 52 30 Bearing washer Axialbricka 42 3
234 52 32 Washer Löpbricka 44 1
SPARE PARTS / RESERVDELAR

Alentec & Orion AB Grustagsvägen 4, SE-13840, Älta, SWEDEN · [email protected] · www.alentec.com
4
GENERAL / ALLMÄNT 24555
Alentec&Orion AB, Grustagsvägen 4, SE-13840, Älta, Sweden, declares by the present certicate that the mentioned machinery is
in conformity with the EC Directive (2006/42/EC)
Alentec&Orion AB, Grustagsvägen 4, SE-13840, Älta, Sverige, deklarerar genom detta certikat att de omnämnda utrustningarna
är i överensstämmelse med EC Direktiv (2006/42/EC)
EN
SE
Krister Tynhage
Managing Director
Olle Berglund
Product Manager
