Orno OR-AE-1310 User manual

OR-AE-1310
OR-AE-1310(GS)
(ENG) Operating and instalation instructions
(HR) Upute za uporabu i montažu
(DE) Bedienungs- und Montageanleitung
(FR) Notice d’utilisation et d’installation
(RU) Инструкция по эксплуатации иустановке
ORNO-LOGISTIC Sp. z o.o.
ul. Rolników 437
44-141 Gliwice
tel. [phone]
(ENG) IMPORTANT!
Before using the device, read this Service Manual and keep it for future use. Any repair or modification carried out by yourselves results in loss of guarantee. The manufacturer is not responsible for
any damage that can result from improper device installation or operation.
In view of the fact that the technical data are subject to continuous modifications, the manufacturer reserves a right to make changes to the product characteristics and to introduce different constructional
solutions without deterioration of the product parameters or functional quality.
The latest version of the Manual can be downloaded from www.orno.pl. Any translation/interpretation rights and copyright are reserved in relation to this Manual.
1. Do not use the device against its intended use.
2. Disconnect the power supply before any activities on the product.
3. Do not dip the device in water or another fluids.
4. Do not operate the device when its housing is damaged.
5. Do not open the device and do not repair it by yourselves.
6. The device is designed to be operated inside buildings.
7. The device is fit to be operated only in a dry environment.
8. The device is designed to operate with its maximum load ranges.!
(HR) VAŽNO!
Prije početka rabljenja uređaja, detaljno pročitati ove upute i sačuvati ih za kasnije. Neovlašteno vršenje popravaka i bilo kojih modifikacija rezultira gubitkom jamstva. Proizvođač ne odgovara za
oštećenja nastala uslijed nepravilne montaže ili uporabe uređaja.
Obzirom da se tehnički podaci povremeno mijenjaju, proizvođač ima pravo na promjene karakteristika proizvoda i uvođenje drugih konstrukcijskih rješenja a koja neće pogoršati parametre niti uporabne
vrijednosti proizvoda.
Najnovija verzija uputa za uporabu se može preuzeti na stranici www.orno.pl. Pridržana su sva autorska prava i prava na prijevod/tumačenje ovih uputa.
1. Uređaj se može rabiti samo sukladno njegovoj namjeni.
2. Bilo koje radnje mogu se vršiti uz odspojeno napajanje.
3. Uređaj se ne smije zaroniti u vodu niti druge tekućine.
4. Uređaj se ne smije rabiti ako je njegovo kućište oštećeno.
5. Zabranjeno je otvaranje uređaja i samostalno vršenje popravaka.
6. Uređaj je namijenjen za upotrebu unutar prostorija.
7. Uređaj je predviđen isključivo za rad na suhom.
8. Proizvod je namijenjen za rad u okviru maksimalnih vrijednosti opterećenja.
(DE) WICHTIG!
Machen Sie sich mit dem Inhalt der Bedienungsanleitung vertraut, bevor sie mit der Nutzung der Anlage beginnen. Die Durchführung eigenmächtiger Reparaturen und Modifikationen hat den Verlust
der Garantie zur Folge. Der Hersteller haftet für Beschädigungen nicht, die sich aus der nicht fachgerechten Montage oder Einsatz der Anlage ergeben.
Da technische Daten ständigen Modifikationen unterliegen, behält sich der Hersteller das Recht vor, Änderungen bezüglich Erzeugnischarakteristik und anderer Konstruktionsänderungen
vorzunehmen, die Parameter und Nutzwerte des Produkts nicht beeinträchtigen.
Die neuste Version der Bedienungsanleitung ist verfügbar zum Download unter www.orno.pl. Alle Rechte auf Übersetzung/Auslegung sowie Urheberrechte dieser Bedienungsanleitung sind
vorbehalten.
1. Benutzen Sie das Gerät ausschließlich zu den in dieser Anweisung beschriebenen Zwecken
2. Alle Arbeiten dürfen nur bei abgeschalteter Stromversorgung durchgeführt werden.
3. Tauchen Sie das Gerät nicht ins Wasser oder in andere Flüssigkeiten.
4. Nutzen Sie die Anlage nicht, wenn ihre Gehäuse beschädigt ist.
5. Öffnen Sie die Einrichtung nicht und führen Sie keine selbstständigen Reparaturen aus.
6. Das Gerät ist für den Inneneinsatz bestimmt.
7. Das Gerät eignet sich ausschließlich zur Anwendung in einer trockenen Umgebung.
8. Das Produkt ist für Anwendung im Rahmen der maximalen Belastungswerte geeignet.
(FR) IMPORTANT !
Avant d’utiliser l’appareil pour la première fois, lisez cette notice d’utilisation et gardez-la précieusement pour toute utilisation future de l’appareil. Les réparations et les modifications effectuées par
un non professionnel entrainent une perte de garantie. Le fabricant décline toute responsabilité des dommages qui pourraient résulter d'une mauvaise installation ou exploitation de l'appareil.
Étant donné que les spécifications techniques peuvent être modifiées, le fabricant se réserve le droit d'apporter des modifications aux caractéristiques techniques du produit et d'introduire d'autres
solutions qui n’ont pas d’impact sur les paramètres techniques et la facilité d'utilisation de l’appareil.
La dernière version du manuel d’utilisation est disponible en téléchargement libre sur le site internet www.orno.pl. Tous les droits de traduction/d’interprétation et les droits d'auteur de ce manuel sont
réservés.
1. Utiliser l’appareil conformément à sa destination.
2. Effectuer toutes les activités avec l'alimentation coupée.
3. Ne pas plonger l’appareil dans l’eau ou autres liquides.
4. Ne pas utiliser l’appareil si son cadre est abîmé.
5. Ne pas ouvrir l'appareil et ne pas faire des réparations soi-même.
6. L’appareil a été conçu pour un usage intérieur.
7. L’appareil doit être utilisé dans un environnement sec.
8. Le produit est destiné à être utilisé en charge maximum.
(RU) ВАЖНЫЙ!
Перед началом использования устройства необходимо изучить настоящую инструкцию по эксплуатации и сохранить ее для будущего использования. Самостоятельный ремонт и
модификация приводят к потере гарантии. Производитель не несет ответственности за повреждения, которые могут возникнуть из-за неправильного монтажа или эксплуатации
устройства. Ввиду постоянных модификаций технических данных Производитель оставляет за собой право вносить изменения в описание изделия и вносить прочие
конструкционные изменения, не влияющие отрицательно на параметры и эксплуатационные качества изделия.
Последняя версия инструкции доступна для скачивания на сайте www.orno.pl. Все права на перевод/интерпретацию и авторские права настоящей инструкции защищены.
1. Не используйте изделие не по назначению.
2. Все действия следует выполнять при отключенном электропитании.
3. Не погружайте изделие в воду и другие жидкости.
4. Не используйте устройство с поврежденным корпусом.
5. Не проводите самостоятельных ремонтов.
6. Прибор не предназначен для промышленного использования.
7. Прибор пригоден исключительно для использования в сухой среде.
8. Прибор предназначен для использования в границах максимальной нагрузки.
ENG
Produced after 29th July 2005 Waste electrical products should not be disposed with household waste. Please recycle where facilities exist.
Check with Your Local Authority or retailer for recycling advice. Net weight: 0.31 kg
HR
U svakom kućanstvu se koristi električna i elektronička oprema koja predstavlja EE otpad koji stvara potencijalnu opasnost po ljude i okoliš, zbog opasnih tvari i
miješavina, te sastavnih elemenata takve opreme. Međutim EE otpad znači i sekundarne surovine koje možemo dobiti natrag, kao što je bakar, kositar, staklo, željezo
i dr.
Simbol prekrižene kante za smeće koji se nalazi na EE opremi, ambalaži ili u dokumentaciji priloženoj uz takav proizvod, znači da ga treba odvajati od drugog otpada.
Navedena oznaka ujedno i govori da je oprema uvedena na tržište nakon 13. kolovoza 2005.g.
Korisnik ima obavezu istrošenu EE opremu predati na mjestu prikupljanja EE otpada radi daljnje obrade. Informacije o dostupnom sustavu prikupljanja EE otpada
možete dobiti u trgovini i od lokalne samouprave/ općine.
Pravilno zbrinjavanje EE otpada pomaže očuvanju okoliša i zaštiti ljudskog zdravlja!
Neto težina: 0,31 kg
DE
Gemäß Vorschriften des Gesetzes vom 29. Juli 2005 über die Entsorgung von Elektro- und Elektronik-Altgeräten ist es verboten, Altgeräte mit dem
durchgestrichenen Mülleimer-Zeichen mit anderen Abfällen zu mischen. Der Benutzer ist verpflichtet, die Elektro- und Elektronik-Altgeräte bei einer Sammelstelle für
die Wiederaufbereitung von Elektro- und Elektronik-Altgeräten abzugeben. Nettogewicht: 0,31 kg
FR
Conformément aux dispositions de la loi du 29 juillet 2005 relatives aux déchets électriques et électroniques, il est interdit de placer l’appareil usagé avec d'autres
déchets usés comportant le symbole d’une poubelle barrée. L’utilisateur, s’il désire jeter son équipement électronique et électrique, est obligé de le déposer dans un
point de collecte d’équipement usagé. Poids net : 0,31 kg
RU
Согласно Закону от 29 июля 2005 г. об отработанных электрических и электронных приборах запрещается помещать вместе с другими отходами
отработанные устройства, маркированные символом перечеркнутого контейнера. Отработанные электрические и электронные приборы необходимо
сдавать в пункты приема отработанных устройств. Вес нетто: 0,31 кг
09/2017

2
Description of the device
Opis uređaja
Beschreibung der Steckdose
Description de l’appareil
Описание устройства
Electrical socket with USB
charger. Modern electric
socket connected to earth and
connected with USB charger. It
is ideal for use under cabinets,
in cabinets and showcases.
Utičnica s USB punjačem.
Moderna mrežna utičnica s
uzemljenjem u kombinaciji s
USB punjačem. Idealno za
primjenu ispod ormarića, u
regalima i vitrinama.
Eine Möbelsteckdose mit
einem UBS-Ladegerät. Eine
moderne Steckdose mit
Erdung, verbunden mit einem
USB-Ladegerät. Sie eignet
sich hervorragend als
Unterschrankbeleuchtung und
im Vitrinenbereich.
Prise électrique de meubles
avec chargeur USB. Prise
électrique moderne reliée à la
terre et connectée avec
chargeur USB. Elle est idéale
pour une utilisation sous les
armoires, dans des armoires et
des vitrines.
Мебельная розетка с
зарядным устройством USB.
Современная сетевая
розетка з заземлением,
соединенная с зарядным
устройством USB. Идеально
подходит для использования
под шкафами, в шкафах и
витринах.
INSTALLATION
INSTALACIJA
INSTALLATION
INSTALLATION
УСТАНОВКА
The furniture socket shall be
connected to the domestic
mains system equipped with
earthing.
It is necessary to disconnect
voltage of the mains where we
connect the furniture socket.
The lead-in wire is round with
conductors of section 3x1.5
mm2
The lead-in cable has three
conductors: yellow-green, blue
and brown.
At first, connect the earthing
wire to the yellow-green
conductor, then connect the
neutral wire to the blue
conductor and finally, connect
the live wire to the brown
conductor.
Step 1: Determine the place of
installation and bring cables
through the locker holes.
Utičnicu spojiti na kućnu
električnu mrežu s
uzemljenjem.
Prije postavljanja obavezno
isključiti napon u mreži na koju
spajamo utičnicu. Ulazni kabel
je okrugli s žilama promjera
3x1.5 mm2
Izlazni kabel ima tri žile: žuto-
zelene, plave i smeđe boje.
Prvo spoji zaštitni vod
uzemljenja na žuto-zelenu žilu,
a zatim spoji neutralnu žilu na
plavu žilu, na kraju fazu spoji
na smeđu žilu.
Korak 1. Odredi mjesto
montaže i provuci kabele kroz
otvore u ormariću.
Die Unterbausteckdose soll
an das mit Erdung versehene
elektrische Netzwerk im
Haushalt angeschlossen
werden.
Vor der Montage soll die
Spannung im Netz, an das
die Unterbausteckdose
angeschlossen wird,
unbedingt ausgeschaltet
werden. Das Eingangskabel
ist rund, mit den Adern mit
einem Querschnitt von 3x1,5
mm2.
Das Eingangskabel hat drei
Adern: gelb-grüne, blaue und
braune Ader.
Schließen Sie zuerst die
Erdungsader an die gelb-
grüne Ader an, dann die
neutrale Ader an die blaue
Ader und zum Schluss die
Phase an die braune Ader.
Schritt 1: Wählen Sie den
Montageort und führen Sie
die Kabel durch die
Öffnungen im Schrank durch.
La prise doit être branchée au
circuit domestique de courant
avec une mise à terre.
Avant toute installation, il faut
absolument couper toute
arrivée du courant du circuit
auquel la prise sera branchée.
Le fil d’arrivée est rond, avec
des conducteurs de câble d’un
diamètre de 3x1.5mm2
Le fils d’arrivée est équipé de
trois conducteurs : jaune-vert,
bleu et brun.
Tout d’abord, il faut brancher
le conducteur de mise à terre
avec le conducteur jaune-vert,
puis brancher le conducteur
neutre au conducteur bleu,
puis à la fin, brancher le
conducteur de phase au
conducteur brun.
Étape 1 : Choisir l’endroit
d’installation et installer les
câbles dans le tiroir.
Мебельную розетку следует
подключить к домашней
заземленной электросети.
Перед установкой следует
обязательно отключить
питание сети, к которой будет
подключаться мебельная
розетка. Входной провод
круглый, с жилами сечением
3х1,5 мм2.
Входной кабель имеет три
жилы: желто-зеленую, синюю
и коричневую.
Сначала подключить жилу
заземления к желто-зеленой
жиле, затем нейтральную
жилу к голубой жиле, а в конце
фазовую жилу к коричневой
жиле.
Шаг 1: Определить место
установки и провести провода
через отверстия в шкафу.

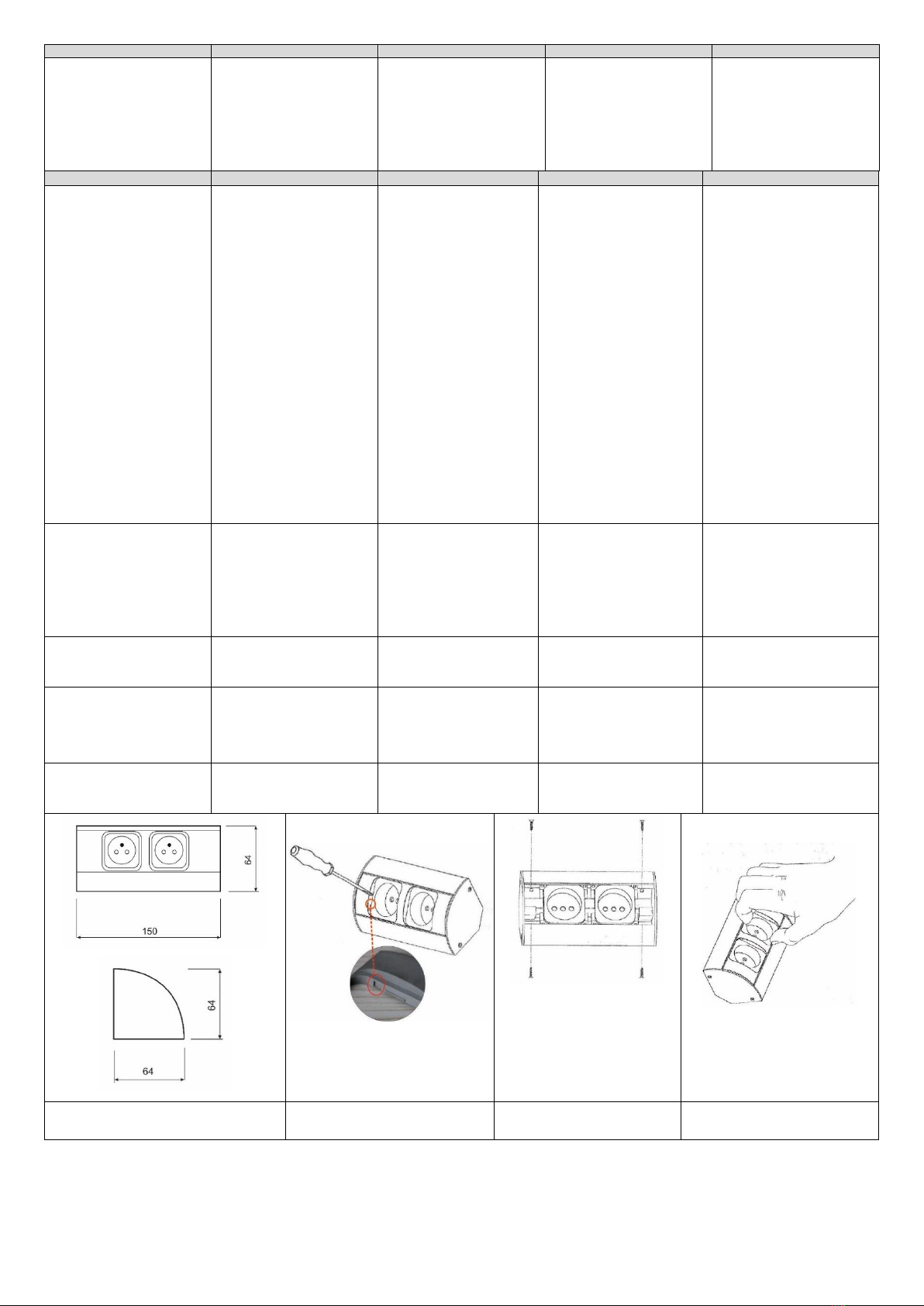

Step 2: Using a flat
screwdriver, gently lever the
front panel (fig. 2) and then
remove it (the dent is indicated
where a screwdriver is to be
put).
Korak 2: Pomoću ravnog
odvijača precizno odvoji
prednji panel (crtež 2), a zatim
skini ga (na prikazanom mjestu
se nalazi žljeb u koji treba
staviti odvijač).
Schritt 2: Mit einem flachen
Schraubenzieher heben Sie
vorsichtig das Vorderpaneel
ab (Abb. 2), dann nehmen
Sie es ab (an der
angegebenen Stelle gibt es
eine Kerbe, in die der
Schraubenzieher gesetzt
werden soll).
Étape 2 : À l’aide d’un
tournevis plat, soulever
doucement le cache avant
(dessin n° 2), puis soulever-le
(une rainure dans laquelle il
faut mettre le tournevis est
indiquée sur la photo).
Шаг 2: С помощью плоской
отвертки слегка поддеть
переднюю панель (рис. 2), а
затем снять (в указанном
месте находится углубление, в
которое следует вставить
отвертку).
Step 3: Install the socket
housing at the chosen place
with four screws (fig. 3).
Korak 3: Postavi kućište
utičnice na izabranom mjestu
pomoću četiri vijka (crtež 3).
Schritt 3: Montieren Sie das
Gehäuse der Steckdose an
der gewählten Stelle mittels
vier Schrauben (Abb. 3).
Étape 3 : Installer le cadre de
la prise dans l’endroit choisi
en vissant les 4 vis (dessin
n° 3).
Шаг 3: Установить корпус
розетки в выбранном месте с
помощью четырех винтов (рис.
3).
Step 4: After installation, align
the sockets or the switch and
put the front panel on them by
pressing it into the housing.
Korak 4: Nakon montaže
izravnaj utičnice ili prekidač i
vrati prednji panel pritiskanjem
uz kućište.
Schritt 4: Nach der Montage
gleichen Sie die Steckdosen
oder den Schalter an und
legen Sie darauf das
Vorderpaneel, indem Sie es
in das Gehäuse eindrücken.
Étape 4 : Après l’installation
ajuster les prises ou
l’interrupteur et remettre le
cache avant en le clipsant sur
le cadre de la prise.
Шаг 4: После установки
выровнять розетки или
выключатель и надеть на них
переднюю панель, вдавливая
ее в корпус.
Step 5: Connect the round
cable 3x1.5 mm2to the
domestic mains system.
Korak 5: Spoji okrugli kabel
3x1.5 mm2na kućnu električnu
mrežu.
Schritt 5: Schließen Sie das
runde Kabel 3x1,5 mm2an
das elektrische Netzwerk in
Ihrem Haushalt an.
Étape 5 : Brancher le câble
rond 3x1.5 mm2au circuit
domestique de courant.
Шаг 5: Подключить круглый
провод 3х1,5 мм2к любой
домашней электросети.
fig. 1 Dimensions/ crtež 1 Dimenzije
Abb. 1Abmessungen/Dessin1
Dimensions:/Рис.1Размеры
fig. 2/crtež 2/Abb. 2/Dessin 2/Рис. 2
fig. 3/ crtež 3/Abb. 3/Dessin 3/Рис.
3
fig. 4/ crtež 4/Abb. 4/Dessin 4/Рис. 4

3
Technical data:
Tehnički podaci:
Technische Daten
Caractéristiques techniques
Технические данные
Power supply: 230VAC, 50Hz
Socket parameters:
250VAC,16A
Number of USB ports: 2. USB
charger
output: 5VDC/2,1A.
Conductor: 3x1.5 mm2(0.5m)
Protection level: IP20
Protection class: I
Installation on normally
combustible surfaces: YES
Installation on furniture
surfaces: YES
Socket power output: 3680W
Napajanje: 230 V~, 50 Hz
Parametri utičnice: 250 V~, 16
A
Broj utičnica USB: 2.
Izlaz punjača USB: 5 VDC/2,1
A.
Kabel: 3x1,5 mm2(0,5 m)
Stupanj zaštite: IP20
Klasa zaštite: I
Montaža na površinama
normalno zapaljivim: DA
Montaža na površinama
namještaja: DA
Izlazna snaga utičnice: 3680 W
Stromversorgung: 230V~,
50Hz
Parameter der Steckdose:
250V~, 16A
Anzahl der USB-Schnittstellen:
2. USB-Ladegerät
Ausgangsspannung:
5VDC/2,1A
Kabel: 3x1,5 mm2(0,5m)
Schutzstufe: IP20
Schutzklasse: I
Montage auf normalerweise
entzündbaren Möbelflächen:
JA
Montage auf Möbelflächen: JA
Ausgangsleistung der
Steckdose: 3680W
Alimentation : 230V~, 50Hz
Paramètres de la prise :
250V~, 16A
Nombre de ports USB: 2.
Sortie du chargeur USB:
5VDC/2,1A.
Câble : 3 x 1,5 mm2(0,5m)
Niveau de protection : IP20
Classe de protection : I
Installation sur des surfaces
inflammables : OUI
Installation sur des meubles :
OUI
Puissance de la prise : 3680W
Питание: 230 В~, 50 Гц
Параметры розетки: 250 В~,
16 A
Количество USB-разъемов:
2. Параметры USB-выхода:
5ВDC/2,1А.
Провод: 3x1,5 мм2(0,5м)
Степень защиты: IP20
Класс защиты: I
Установка на
воспламеняемых
поверхностях: ДА
Установка на поверхностях
мебели: ДА
Выходная мощность розетки:
3680 Вт
Leaning and maintenance
Čišćenje i održavanje
Reinigung und Wartung
Nettoyage et entretien
Очистка и
техобслуживание
Protect the power leads
against crushing, abrasion,
excessive overbending and
another activities that can
result in insulation damage.
Cleanse with a dry and clean
cloth. Do not use any
scrubbing agents or solvents.
Zaštititi napojne kabele od
gnjećenja, izlizanja,
prekomjernog savijanja i drugih
radnji koje mogu oštetiti
izolaciju. Čistiti suhom i čistom
krpicom. Ne rabiti sredstva za
čišćenje niti otapala.
Schützen Sie die
Versorgungsleitung vor dem
Zerquetschen, der Abnutzung,
der übermäßigen Verbiegung
und anderen Tätigkeiten, die
eine Beschädigung der
Isolierung verursachen
können. Benutzen Sie ein
trockenes und sauberes Tuch
für die Reinigung. Verwenden
Sie weder Scheuermittel noch
Lösungsmittel.
Il est conseillé de protéger les
câbles d’alimentation contre
l’écrasement, le frottement, et
autres manipulations qui
peuvent endommager
l’isolation des câbles. Nettoyer
avec un chiffon sec et propre.
Ne pas utiliser de produits
abrasifs ni de solvants.
Защищать провода питания
от изгибов, сжатий,
протирания и других
действий, которые могут
привести к повреждению
изоляции. Чистить сухой и
чистой тряпкой. Не
использовать абразивные
средства или растворители.
