Oster TF1600 User manual

MODEL/MODELO
Instruction Manual
16” TABLE FAN
PLEASE READ ALL INSTRUCTIONS BEFORE USING
Manual de Instrucciones
VENTILADOR DE MESA DE 40,6 CM
LEA TODAS LAS INSTRUCCIONES ANTES DE USAR
TF1600
TF1600

When using electrical appliances, basic safety precautions should always be followed to
reduce the risk of re, electric shock, and injury to persons, including the following:
READ ALL INSTRUCTIONS BEFORE USING THE APPLIANCE.
• Use fan only for purposes described in the instruction manual.
• To protect against electrical shock do not immerse unit, plug or cord in water or spray
with liquids. Plug the appliance directly into an electrical outlet of the same voltage as
that of the rating plate in the unit.
• Close supervision is necessary when any appliance is used by or near children.
• Unplug from outlet when not in use, when moving fan from one location to another,
before putting on or taking off parts and before cleaning.
• Avoid contact with moving parts.
• DO NOT operate in the presence of explosives and/or ammable fumes.
• To avoid re hazard, NEVER place the cord under rugs or any parts near an open ame,
cooking or other heating appliance.
• DO NOT operate any appliance with a damaged cord or plug or after the appliance
malfunctions or has been damaged in any manner. Return this appliance only to the
nearest Authorized Oster® Service Center for examination, repair or adjustment.
• The use of attachments not recommended or sold by the appliance manufacturer may
cause hazards.
• DO NOT let the cord hang over the edge of a table, counter or come in contact with hot
surfaces or leave exposed to high trafc areas.
• DO NOT use outdoors.
• To disconnect, grip plug and pull from wall outlet. NEVER yank on cord.
• Always use on a dry, level surface.
• DO NOT operate fan until fully assembled with all parts properly in place.
• This product is intended for household use ONLY and not for commercial or industrial
applications.
• WARNING: To reduce the risk of electrical shock and injury to persons, DO NOT use in
window.
• WARNING: To reduce the risk of re or electric shock, DO NOT use this fan with any
solid-state speed control device.
SAVE THESE INSTRUCTIONS
IMPORTANT SAFEGUARDS
1

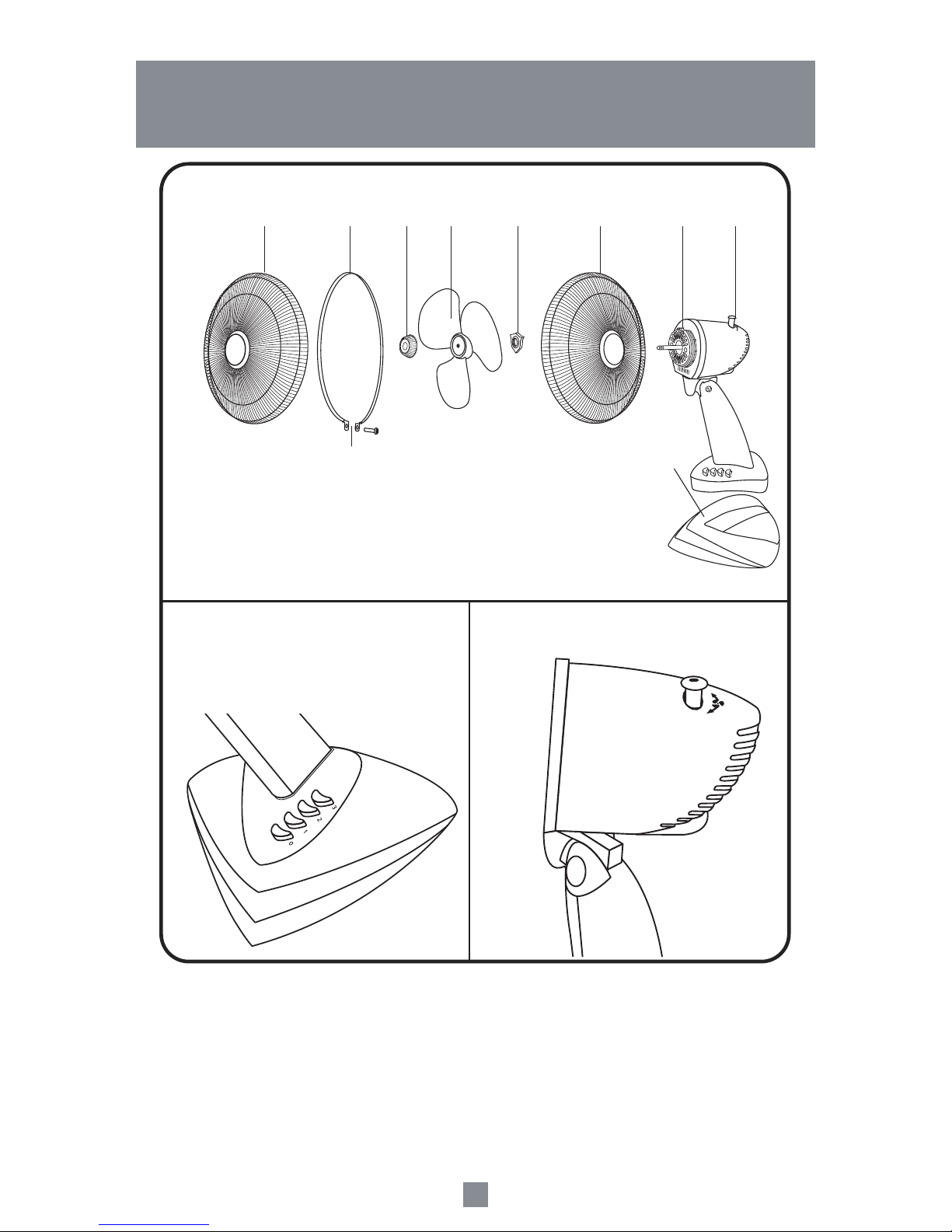

Fig. 1
Fig. 2
4
8 7 5 36 2 1
Fig. 3
3
2
1
0
910
1. Oscillation Knob
2. Motor Assembly
3. Rear Guard
4. Guard Retaining Nut
5. Blade
6. Blade Retaining Nut
7. Shroud
8. Front Guard
9. Guard Locking Screw/Nut
10. Base
DESCRIPTION OF THE APPLIANCE
2

3
INSTRUCTIONS FOR USE
BEFORE USING FOR THE FIRST TIME
Read and follow all the instructions for this section on use and care and nd a place to keep
this instruction manual ready for future reference.
For your convenience, record the complete model number (located at the bottom of the
motor) and the date you received the product, together with your purchase receipt and
attach to the warranty and service information. Retain in the event that the warranty service
is required.
NOTE: The use of attachments not recommended or sold by Sunbeam Products, Inc. may
cause re, electrical shock, injury or damage to the product.
ASSEMBLY INSTRUCTIONS
1. Remove the plastic screw from the bottom of the motor assembly (turning counter-
clockwise). Then attach motor assembly to base hole until snapped. Tighten screw to the
base. (see Figure 1).
CAUTION: The thumbscrew must be fully tightened before the fan is operated.
2. Remove the blade retaining nut (turning clockwise) while holding motor shaft. Remove
the guard retaining nut (turning counter-clockwise) while holding motor housing. Take off
the motor shaft sleeve protector and discard.
3. Set the rear guard in the proper position (carry handle up) on the motor assembly. Then
screw on the guard retaining nut (turning clockwise) until tight.
4. Install the blade onto the shaft of the motor assembly and screw on the blade retaining
nut (turning counter-clockwise while holding the blade) until tight.
5. Loosen, but do not remove the guard locking screw/nut. Place the shroud on the rear
guard with the guard locking screw/nut at the bottom. Assemble the front guard into
shroud so that all sides snap. Rotate the front guard until the Oster® logo is upright.
6. Secure both guards rmly by tting and tightening the guard locking screw/nut located at
the two ends of the shroud.
CAUTION: Do not over-tighten.

4
OPERATING INSTRUCTIONS
1. Once unit is fully assembled (see Assembly Instructions section) place unit on at level
surface and plug it into an appropriate electrical outlet.
2. Press the appropriate button to select the desired fan speed or to turn it off. “0” for “OFF”,
“1” for Low Speed, “2” for Medium Speed and “3” for High Speed (see Figure 2).
3. To make the fan head oscillate, push the oscillation knob DOWN. To stop the oscillation,
pull the oscillation knob UP (see Figure 3).
4. Adjust the tilt of the fan head to the desired angle by pushing gently up or down on the
fan guard, while holding the fan by the motor assembly/control panel.
CAUTION: The fan should be switched off before making this adjustment.
Please note that the head will not latch into the low or mid position unless the guard and
blade have been tted to the motor.
Follow these instructions to correctly and safely care for your table fan. Please remember:
• Always unplug the fan before cleaning or disassembling.
• Do not allow water to drip on or into the Fan Motor Housing.
• Do not use any of the following as a cleaner: gasoline, thinner, benzene (See instructions
for fan head assembly).
1. To access the Fan Blade, remove the Front Grill and the Fan Blade Nut.
2. Clean the Fan Blade, both Front and Rear Grills with a soft cloth moistened with a mild
soap solution.
3. Replace Blade, tighten the Fan Blade Nut, and securely fasten the Front Grill.
FAN HEAD AND BASE CLEANING
Using a soft, moist cloth, with or without a mild soap solution, carefully clean the Fan Base
and Head. Please use caution around the Motor Housing area. Do not allow the motor or
other electrical components to be exposed to water.
FAN STORAGE
When storing your fan in the off season, it is important to keep it in a safe dry location. It is
important to protect the fan head from dust. WE STRONGLY RECOMMEND USING THE
ORIGINAL BOX FROM PURCHASE.
MAINTENANCE AND CLEANING

5
PRECAUCIONES IMPORTANTES
Para reducir el riesgo de incendio, descarga eléctrica o daños personales, siempre se
deben seguir precauciones de seguridad cuando se utiliza cualquier artefacto eléctrico,
incluyendo las siguientes:
LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR SU
VENTILADOR DE MESA.
• Utilice este Ventilador de Mesa sólo para los propósitos descritos en este manual.
• Para protegerse de descargas eléctricas, no sumerja la unidad, enchufe o cordón en
agua ni rocíe con ningún líquido, y enchúfela en un tomacorriente del mismo voltaje que
el que está indicado en la placa de características eléctricas del artefacto.
• Es necesaria una supervisión cercana cada vez que un artefacto eléctrico es utilizado
por niños o cerca de ellos .
• Desenchufe el cable del tomacorriente cuando no esté utilizando su Ventilador de Mesa,
cuando lo mueva de un lugar a otro, antes de colocarle o retirarle piezas o antes de limpiarlo.
• Evite el contacto con piezas en movimiento.
• NO opere en presencia de explosivos y/o gases inamables.
• Para evitar el riesgo de incendios, NUNCA coloque el cable debajo de alfombras o ninguna de
las partes cerca de una llama, cocina o cualquier otro artefacto que se caliente.
• NO opere ningún artefacto con un cordón o enchufe dañados, después de que el
artefacto haya fallado o si se cae al suelo o se daña de cualquier otra manera. Regrese
el artefacto al Centro de Servicio Oster® Autorizado más cercano para examinarlo,
repararlo o para ajustarlo mecánica o eléctricamente.
• El uso de accesorios no recomendados o vendidos por el fabricante podría llegar a ser
peligroso.
• NO permita que el cable cuelgue del borde de la mesa o mostrador, ni lo deje expuesto
a áreas de alto tráco.
• NO utilice este artefacto al aire libre.
• Para desconectarlo, tome el enchufe y retírelo del tomacorriente de la pared, NUNCA
hale el cable.
• Utilice siempre su Ventilador de Mesa sobre una supercie seca y plana.
• NO opere el ventilador hasta que se encuentre completamente armado con todas las
piezas en su lugar.
• Este artefacto es SOLO para uso doméstico y no debe de utilizarse para ningún
propósito comercial o industrial.
• ADVERTENCIA: Para reducir el riesgo de descarga eléctrica o daños físicos, NO utilice
este artefacto en una ventana.
• ADVERTENCIA: Para reducir el riesgo de una descarga eléctrica, NO utilice este
ventilador con ningún control de velocidad en “estado sólido”.
CONSERVE ESTAS INSTRUCCIONES

6
DESCRIPCION DEL ARTEFACTO
Fig. 1
Fig. 2
4
8 7 5 36 2 1
Fig. 3
3
2
1
0
910
1. Perilla de oscilación
2. Ensamble del motor
3. Protector posterior
4. Tuerca de sujeción
del protector
5. Aspas
6. Tuerca de sujeción
de las aspas
7. Carenado
8. Protector frontal
9. Tornillo/tuerca de apriete
del protector
10. Base

7
INSTRUCCIONES DE OPERACION
ANTES DE UTILIZAR SU VENTILADOR DE MESA POR PRIMERA VEZ
Lea y siga todas las instrucciones de operación y seleccione un lugar para conservar este
manual de instrucciones listo para referencia futura.
Para su conveniencia, escriba el número de modelo completo (ubicado en la parte inferior
del motor) y la fecha en que usted recibió el producto, junto con el recibo de compra y
préndalo en la información de servicio y garantía. Guárdelo en caso de que sea necesario
obtener servicio bajo garantía.
NOTA: El uso de dispositivos no recomendados o vendidos por Sunbeam Products, Inc.
podrían causar un incendio, descarga eléctrica, heridas o daños al producto.
INSTRUCCIONES PARA ENSAMBLAR
1. Saque el tornillo plástico de la parte inferior del ensamble del motor (girándolo hacia la
izquierda). A continuación, je el ensamble del motor en el agujero de la base hasta que
calce con un chasquido. Apriete el tornillo a la base (ver Figura 1).
PRECAUCIÓN: el tornillo manual debe estar bien apretado antes de hacer
funcionar el ventilador.
2. Saque la tuerca de sujeción de las aspas (girándola hacia la derecha), mientras sujeta
el eje del motor. Saque la tuerca de sujeción del protector (girándola hacia la izquierda),
mientras sujeta la carcasa del motor. Retire la cubierta protectora del eje del motor y
deséchela.
3. Coloque el protector posterior en la posición correspondiente (con la agarradera hacia
arriba) en el ensamble del motor. A continuación, enrosque la tuerca de sujeción del
protector (girándola hacia la derecha) hasta que quede apretada.
4. Instale las aspas en el eje del ensamble del motor y enrosque la tuerca de sujeción
de las aspas (girándola hacia la izquierda mientras sujeta las aspas) hasta que quede
apretada.
5. Aoje sin llegar a sacar el tornillo/ tuerca de apriete del protector. Coloque el carenado
en el protector posterior con el tornillo/tuerca de apriete del protector en la parte inferior.
Ensamble el protector frontal en el carenado de modo que todos los lados encajen. Gire
el protector frontal hasta que el logotipo de Oster® quede en posición vertical.
6. Fije bien ambos protectores ajustando y apretando el tornillo/tuerca de apriete del
protector que se encuentra a ambos extremos del carenado.
PRECAUCIÓN: no apriete en exceso.

8
INSTRUCCIONES PARA EL FUNCIONAMIENTO
1. Una vez que la unidad esté completamente ensamblada (consulte la sección de
Instrucciones para ensamblar) coloque la unidad en una supercie plana y nivelada, y
enchúfela en un tomacorriente adecuado.
2. Oprima el botón correspondiente para seleccionar la velocidad deseada o para apagar
el ventilador. “0” para “apagado”, “1” para baja velocidad, “2” para velocidad media y “3”
para alta velocidad (ver Figura 2).
3. Para hacer que el cabezal del ventilador oscile, oprima la perilla de oscilación. Para
detener la oscilación, hale la perilla de oscilación (ver Figura 3).
4. Ajuste la inclinación del cabezal del ventilador al ángulo deseado tirando levemente del
protector del ventilador hacia arriba o hacia abajo mientras sujeta el ventilador por el
ensamble del motor/ panel de control.
PRECAUCIÓN: se debe apagar el ventilador antes de realizar este ajuste.
Tenga en cuenta que el cabezal no se mantendrá en la posición baja o media a menos
que el protector y las aspas estén jadas al motor.
Siga las siguientes instrucciones para un correcto y seguro cuidado de su Ventilador de
Mesa, por favor recuerde:
• Siempre desenchufe el Ventilador antes de limpiarlo o desarmarlo.
• No permita que gotee agua en la Caja del Ventilador.
• No utilice ninguno de los siguientes productos como limpiadores: gasolina, disolvente,
bencina.
(Vea las instrucciones para ensamblar el Cabezal del Ventilador)
1. Para tener acceso a las Aspas del Ventilador, remueva la Rejilla Frontal y la Tuerca para
Montar las Aspas del Ventilador.
2. Asegúrese de utilizar una toalla suave y humectada con una solución de jabón delicada.
3. Vuelva a colocar en su lugar las Aspas, apriete la Tuerca para Montar y asegure
rápidamente la Rejilla Frontal.
LIMPIEZA DEL CABEZAL Y LA BASE
Utilizando una toalla suave y humectada, con o sin una solución de jabón delicada,
cuidadosamente limpie la Base y el Cabezal del Ventilador. Por favor tenga cuidado
alrededor del área de la Caja del Motor. No permita que el motor o cualquier otro
componente eléctrico estén expuestos al agua.
ALMACENAJE
Cuando desee guardar su Ventilador de Mesa es importante mantenerlo en un sitio seguro y
seco. Es importante proteger del polvo el Cabezal del Ventilador.
RECOMENDAMOS EN GRAN MANERA UTILIZAR LA CAJA ORIGINAL DEL PRODUCTO.
MANTENIMIENTO Y LIMPIEZA

9
1 – YEAR LIMITED WARRANTY
Sunbeam Products, Inc. and its afliates and its subsidiaries warrant that for a period of
ONE year from the date of purchase, this product will be free from defects in material and
workmanship. Sunbeam Products, Inc. and its afliates and its subsidiaries at its choice
will repair this product or any component of the product found to be defective during the
warranty period.
This warranty is valid for the original retail purchaser from the date of initial retail purchase
and is not transferable (Not applicable for Mexico). For this warranty to be honored it will be
necessary to present the product, the purchase receipt (except Mexico and Venezuela) and
this policy lled out, sealed and dated by the retailer who sold the product, in any Authorized
Service Center listed in this certicate.
Oster® dealers, Authorized Oster® Service Centers, or retail stores selling Oster®products
do not have the right to alter, modify, or any way change the terms and conditions of
this warranty. It includes the repair or free replacement of any faulty accessory, part or
component and the labor required to check, diagnose and repair the product. It also includes
any expenses related to the transportation of the product needed to fulll this policy from the
date it is received within the Network of Authorized Service Centers. This certicate is only
effective to the USER as long as the appliance is used for HOUSEHOLD USE only.
Sunbeam Products, Inc. and its afliates and its subsidiaries will not cover under warranty
the following cases:
Applicable to Latin America:
a) If product was used in any manner other than the intended one.
b) If product has not been used according to the instruction manual included with the
product.
c) If product was altered or repaired by anyone other than those authorized by the national
manufacturer, importer or respective merchant.
Applicable to Central and South America:
d) Use of incorrect current or voltage or faulty electric power supply.
e) Normal wear and tear of parts and accessories resulting from regular use.
f) Damages resulting from transportation or handling of appliance.
g) Glass containers, light bulbs and accessories.
h) Industrial or commercial use of appliance.
The authorized Oster® service centers will continue at your disposal to grant you the service
you deserve with the trust of the Oster® brand.

10
1 AÑO DE GARANTIA LIMITADA
Sunbeam Products, Inc. y sus aliadas y sus subsidiarias garantiza que este producto
estará libre de defectos en material o mano de obra por un periodo de UN año a partir
de la fecha de la compra. Sunbeam Products, Inc. y sus aliadas y sus subsidiarias, a su
elección, reparará este producto o cualquier componente del producto que se encuentre
defectuoso durante el período de garantía.
Esta garantía es válida para el comprador original al detalle desde la fecha de compra
original al detalle y no es transferible (No aplica para México). Para hacer efectiva esta
garantía no deben exigirse mayores requisitos que la presentación del producto, la factura
de compra (excepto para México y Venezuela) y esta póliza, debidamente llenada, sellada
y fechada por el establecimiento que lo vendió, en cualquiera de los Centros de Servicio
Autorizado que se indicaran en este certicado.
Los concesionarios Oster®, Centros de Servicio Oster® Autorizados, o almacenes de ventas
al detalle de productos Oster® no tienen el derecho de alterar, modicar o cambiar, de
manera alguna, los términos y condiciones de esta garantía. Incluye la reparación gratuita
de cualquier parte, pieza o componente que eventualmente fallara, y la mano de obra
necesaria para su revisión, diagnóstico y reparación, así como los gastos de transportación
del producto, a partir de la fecha de su recepción dentro de la Red de los Centros de Servicio
Autorizado, derivados del cumplimiento de esta póliza. El presente certicado ampara
únicamente al USUARIO, siempre y cuando el artecfacto sea aplicado al USO DOMESTICO.
Sunbeam Products, Inc. y sus aliadas y sus subsidiarias se exime de hacer efectiva esta
garantía sólo en los siguientes casos:
Aplicables para Latinoamérica:
a) Cuando el producto se hubiese utilizado en condiciones distintas a las normales.
b) Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que se
le acompaña.
c) Cuando el producto hubiese sido alterado o reparado por personas no autorizadas por el
fabricante nacional, importador o comercializador responsable respectivo.
Aplicables para Centroamérica y Suramérica:
d) Uso en voltaje o corriente incorrecta, o fallas en el suministro eléctrico.
e) Desgaste normal de partes y piezas por efecto de uso.
f) Daños ocasionados por transporte o manipulación del artefacto.
g) Recipiente de vidrio, focos y accesorios.
h) Uso industrial o comercial del artefacto.
Los centros de servicio Oster® autorizados, seguirán a sus órdenes para brindarle el servicio
que usted se merece, siempre con la conanza de la marca Oster®.

©2012 Sunbeam Products, Inc. All rights reserved. Distributed by Sunbeam Latin America,
LLC, 5200 Blue Lagoon Drive, Suite 470, Miami, FL 33126.
©2012 Sunbeam Products, Inc. Todos los derechos reservados. Distribuido por Sunbeam
Latin America, LLC, 5200 Blue Lagoon Drive, Suite 470, Miami, FL 33126.
Printed in Venezuela www.oster.com Impreso en Venezuela
P.N. 157798 00TF1600-LA813_12ESM1 GCDS-OST24541-JC
SELLO
STAMP
Producto/Product:
Marca/Brand:
Modelo/Model:
Día/Day: Mes/Month: Año/Year:
La presente póliza de garantia contará a partir de la fecha de entrega del producto.
This warranty policy will be will be effective from the date the product is delivered.
SELLO
STAMP
TIMBRE
SEAL
Firma del establecimiento vendedor/ Signature from the selling merchant
SELLO DEL ESTABLECIMIENTO
STAMP OF THE MERCHANT
