Outdoor Leisure TD100 User manual

GAS LIGHT PATIO HEATER
ASSEMBLY INSTRUCTIONS
MODELS TD100, TD102, TD104 & TD110

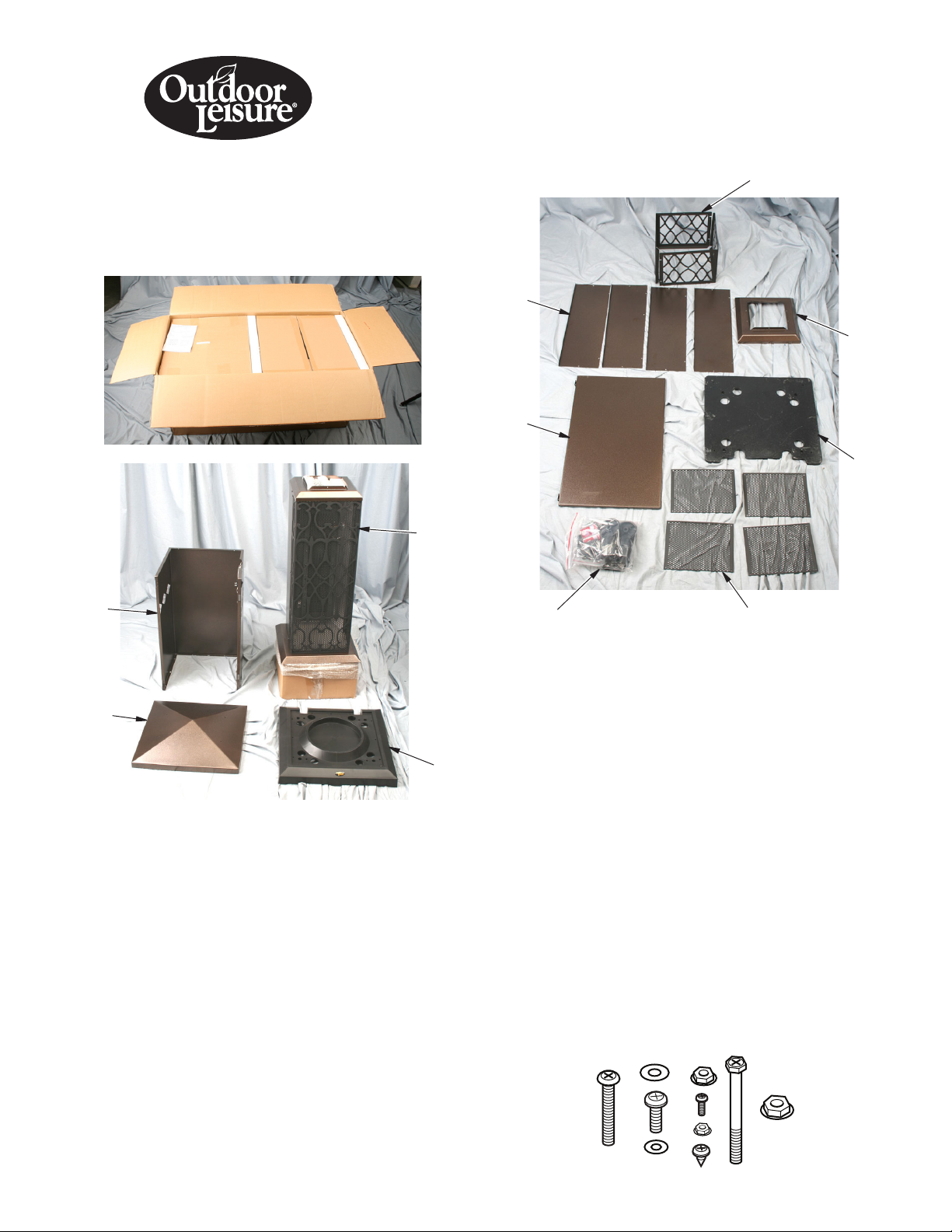

UNPACKING HEATER
Check all items for shipping damage. If heater is damaged, promptly
inform dealer where you bought heater.

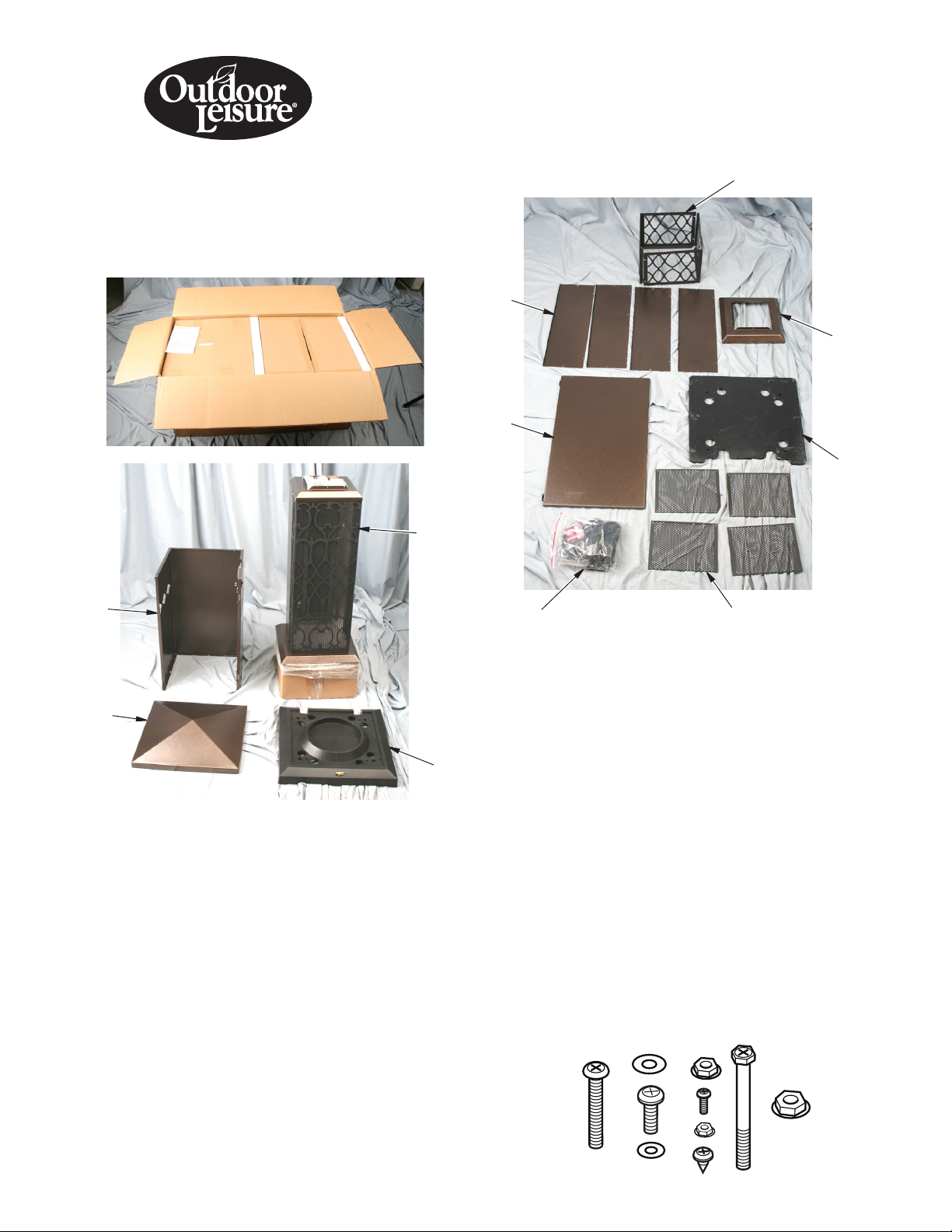

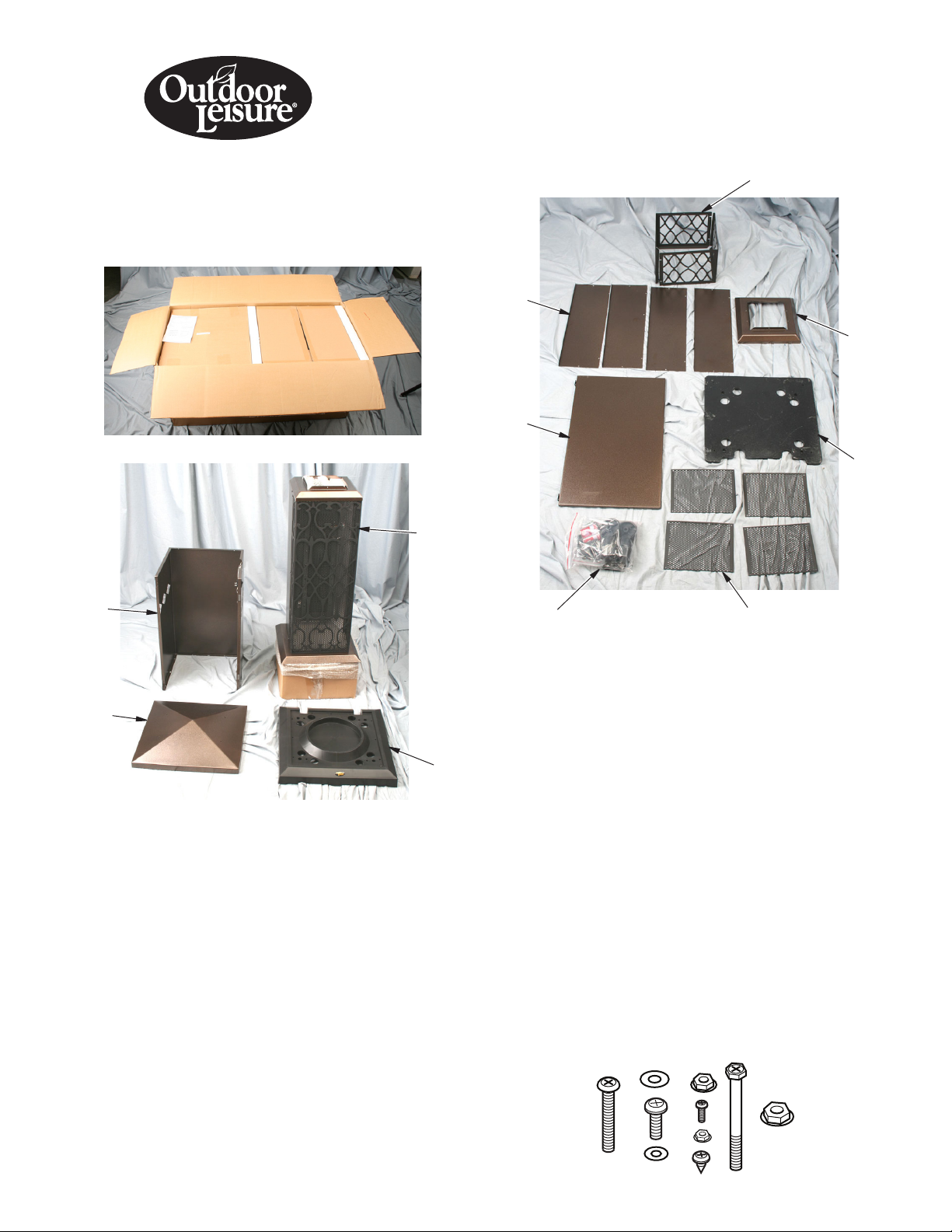

Remove all parts from carton. Carefully lay all items out for ease of
access during assembly.
Top Cap
Cabinet
Base
Burner
Assembly
Light Shroud
Screens
Lightpost
Top
Deco Light Shrouds
Lightpost
Panels
Tank
Door
Hardware Packet
You should have the following assembly parts:
Top Cap (1), Burner Assembly (1), Cabinet Base (1), Base (1), Base
Weight (1), Wheel (2), Base Cabinet Door (1), Lightpost Panel (4),
Deco Light Shroud (2), Upper Screen (4), Lightpost Top (1), Propane
Tank Retention Chain (1), Retention Hook (2), Hardware Package
(1) (see pages 8 thru 11 in your owner's manual).
Base
Base
Weight
ASSEMBLY
Estimated assembly time: 60 minutes
Tools required:
• #2 Phillips screwdriver
• 1/2", 5/16" and 7/32" Open end wrenches
Hardware packet provided with heater may contain more parts than
needed for heater assembly.
Hardware packet contains the following items shown on pages 8
through 11 in your owner's manual):
Electronic Ignitor (1), Ignitor Wire (1), Ground Wire (1), Valve Knob
(1), Propane Tank Retention Chain (1), Retention Hook (2), D Bat-
teries (2) and AA Battery (1).
Parts are referenced by designated letter throughout assembly
instructions. Hardware packet contains the following (quantity used
in parenthesis):
Description Part No.
A 1 1/2" Screw (8) 119619-01
B 7 mm Washer (8) 119600-04
C 5/8" Screw (9) 119619-03
D 5 mm Washer (9) 119600-02
E 5/16" Hex Nut No. 10 (9) NPC-3C
F 3/8" Screw (20) 119619-06
G 7/32" Hex Nut (20) NPC-1C
H 3/8" Self tapping screw (34) 119620-02
I 2 1/4" Hex Bolt (2) HC4-18C
J 12 mm Hex Nut (2) NPC-5C
A
F
H
B
J
C
D
E
G
I

www.desatech.com 122789-01A2
Align holes in bottom edges of cabinet base with holes in base.
Attach with 1 screw (C), 1 washer (D) and 1 nut (E) for each of
the 9 holes. Set assembly upright.
4. Install chain retainers (“S” hooks) to upper edges of cabinet
base.
3. Being careful not to scratch paint, lay cabinet base onto back side
(use foam packaging block to support rear top of cabinet base).
Base assemBly

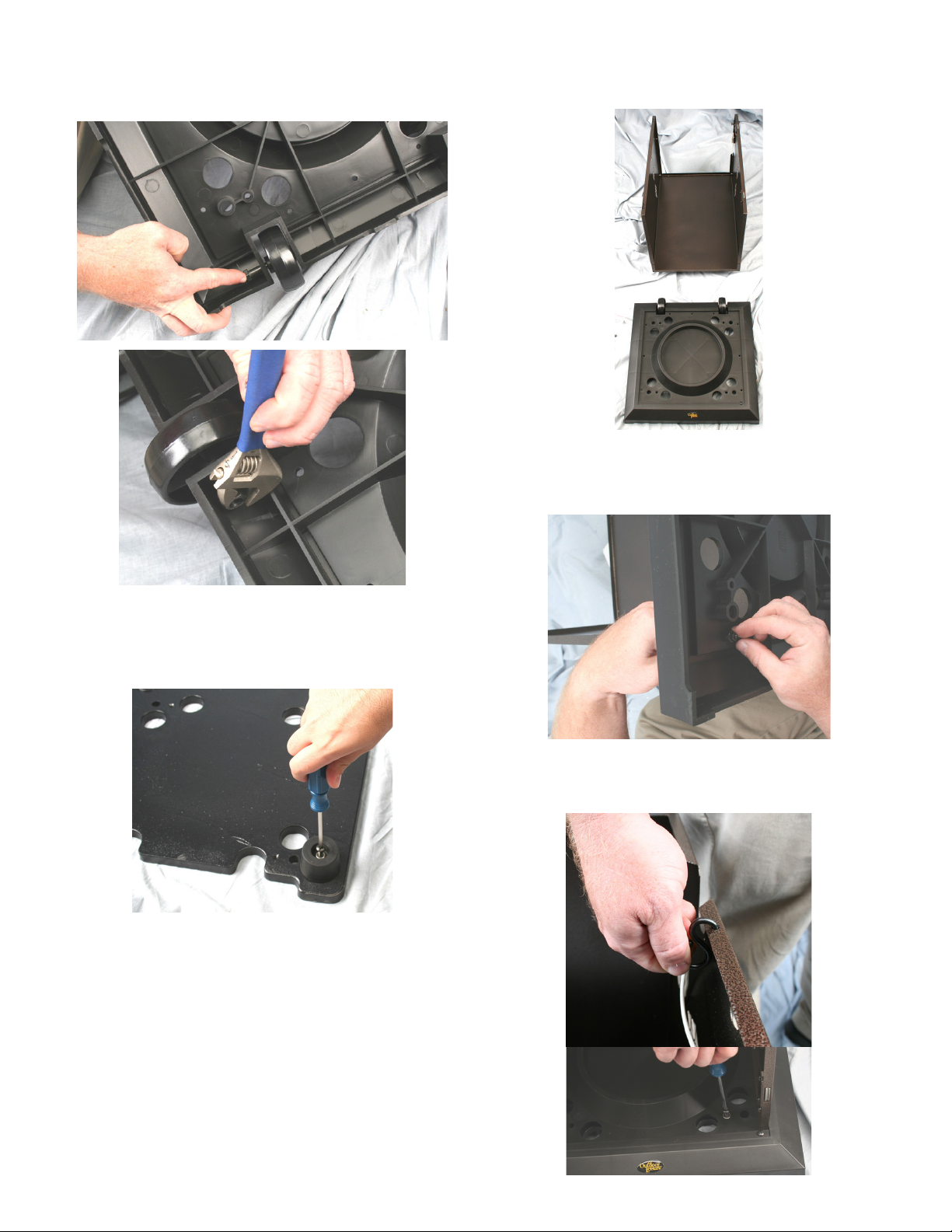

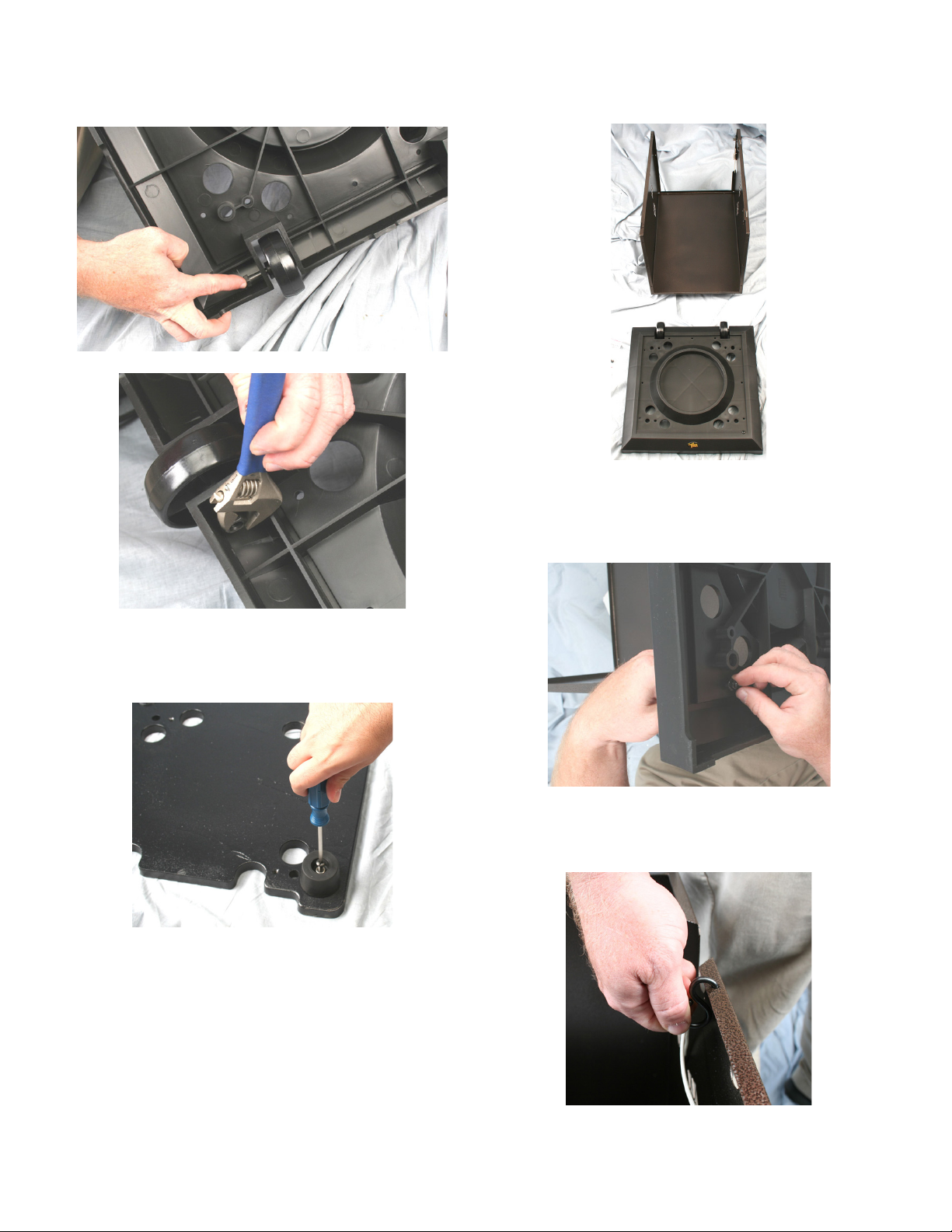

1. Turn base upside down. Attach 2 wheels, 2 hex bolts (A) and 2
nuts (J). Do not overtighten.
2. Attach 4 base feet to base weight with 4 washers (B) and 4 screws
(A). Feet will install over raised areas underneath base weight.

www.desatech.com
122789-01A 3

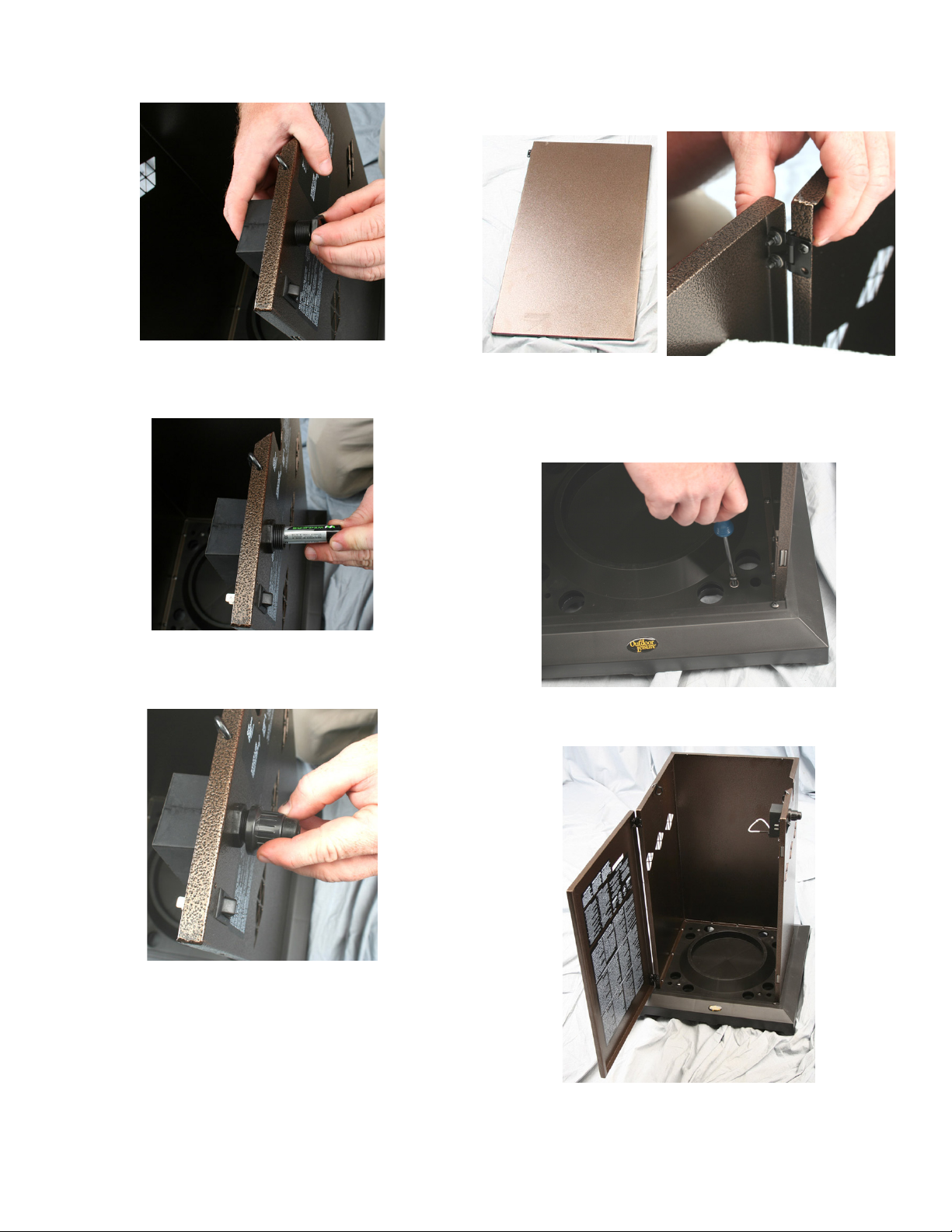

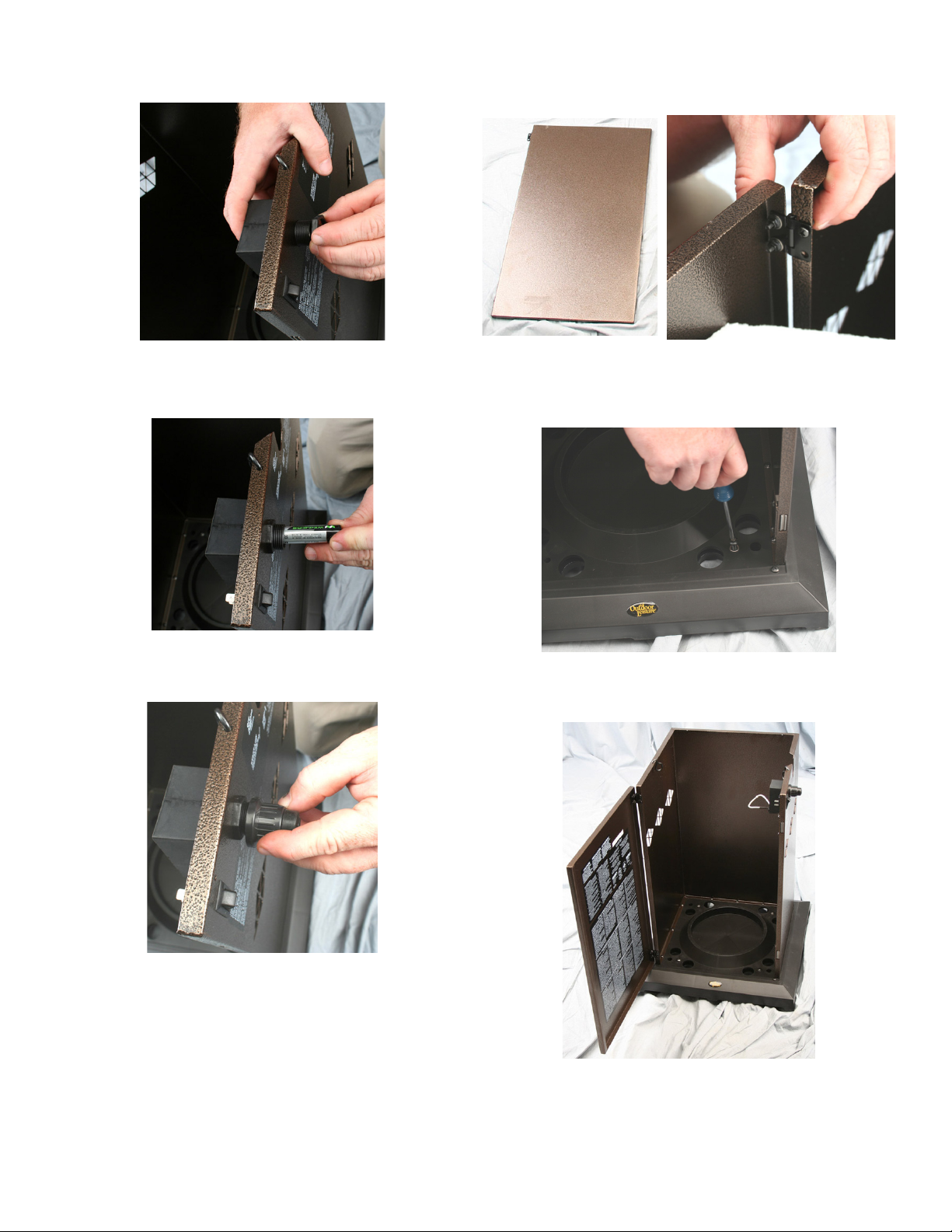

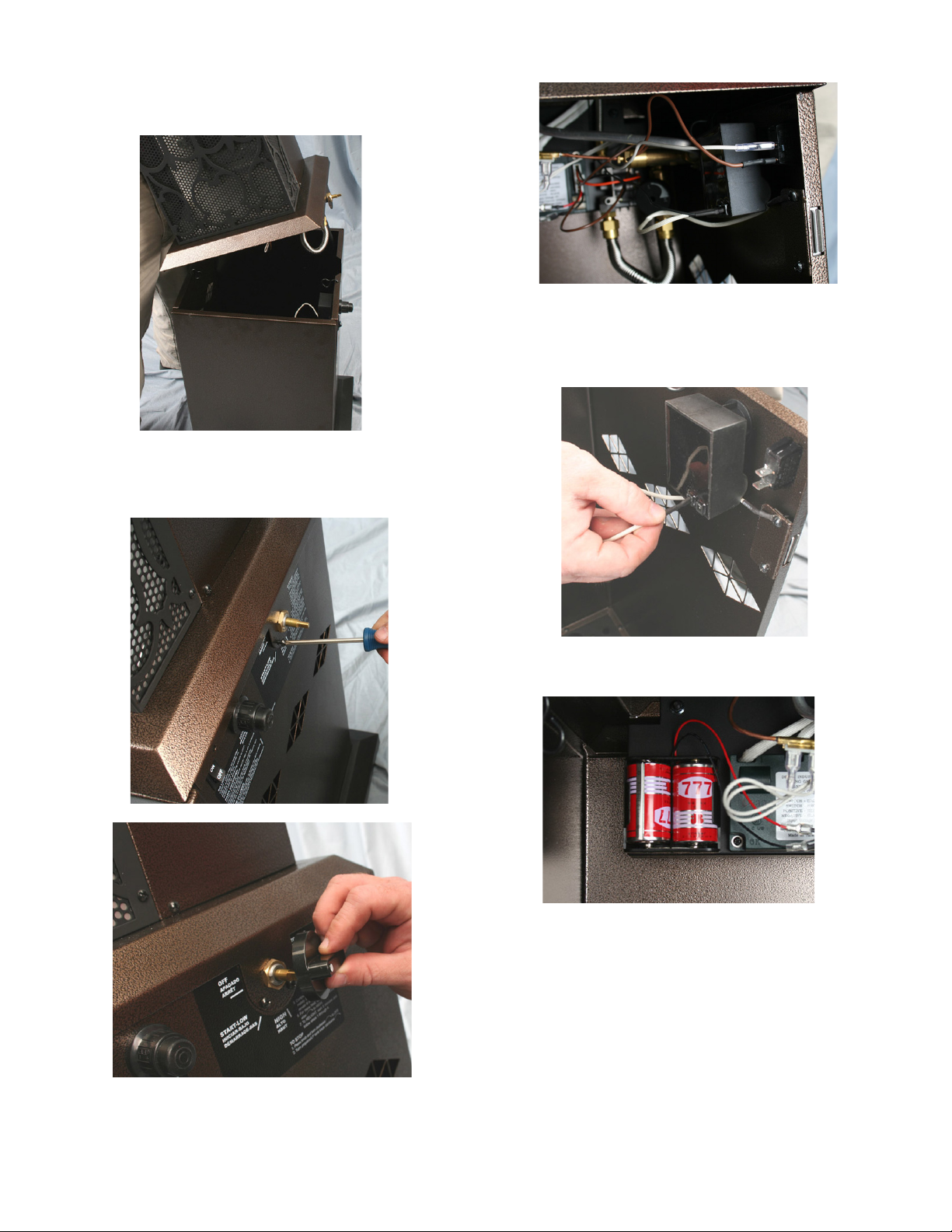

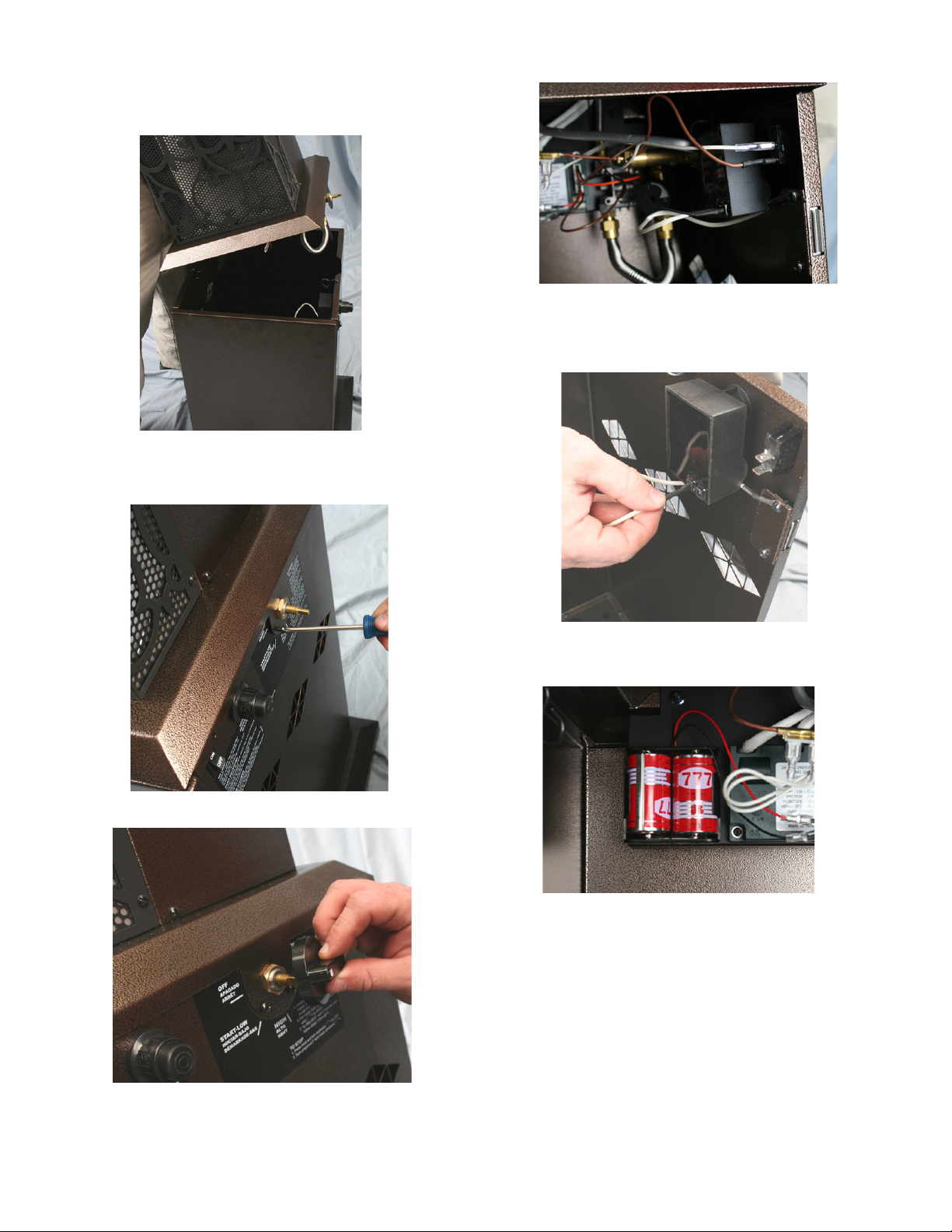

5. Install electronic ignitor through cabinet wall. Tighten nut to
threaded stem.
Insert battery into electronic ignitor with positive terminal facing
outward.
Thread ignitor cap onto threaded stem of electronic ignitor.

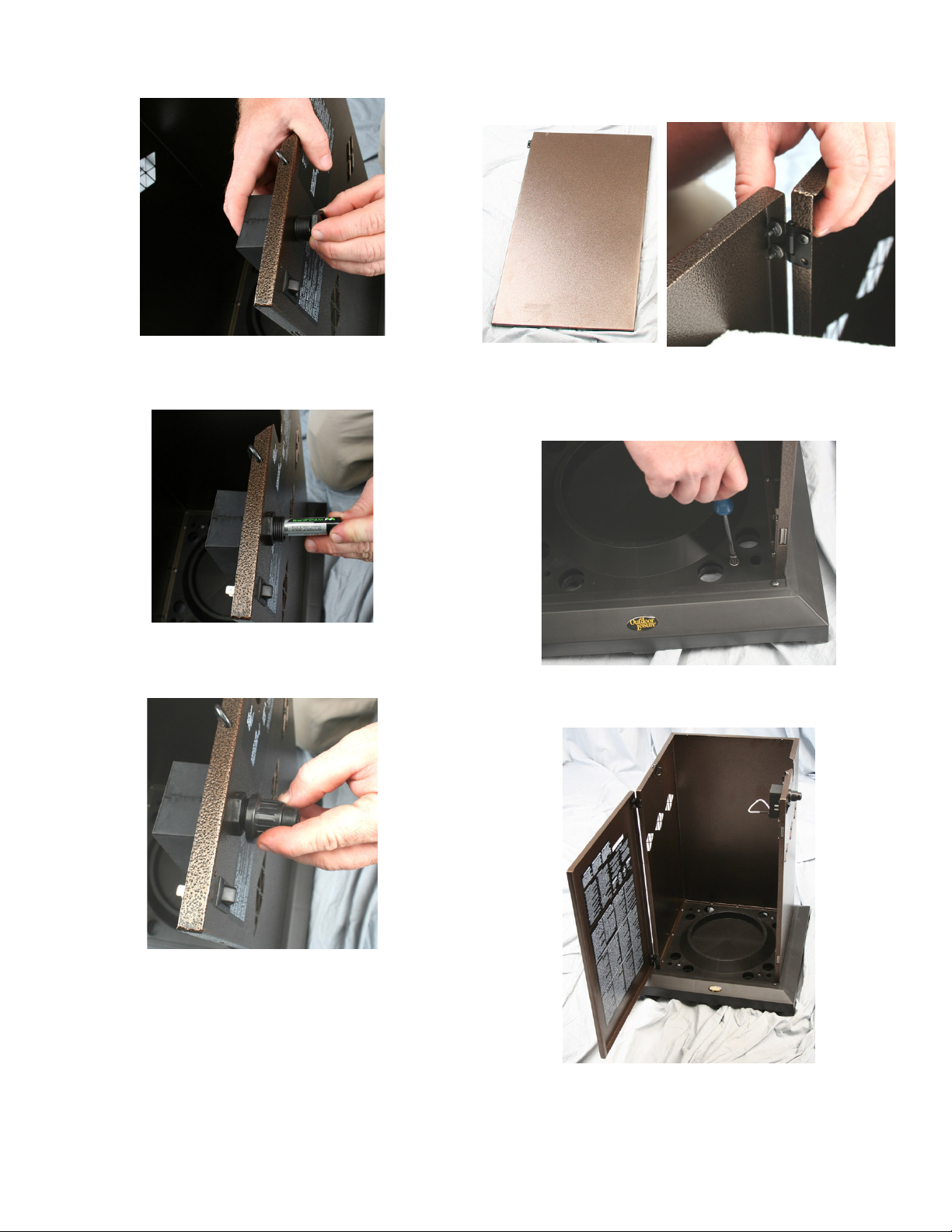

6. Locate tank door. Attach tank door to cabinet with 4 screws (F)
and 4 nuts (G). Note: Hinges on tank door mount to face of cabinet
base.
Completed cabinet base.
7. Set cabinet base on top of previously assembled base weight.
Attach base to weight with 4 screws (A) and 4 washers (B).

www.desatech.com 122789-01A4
Burner and lightpost assemBly

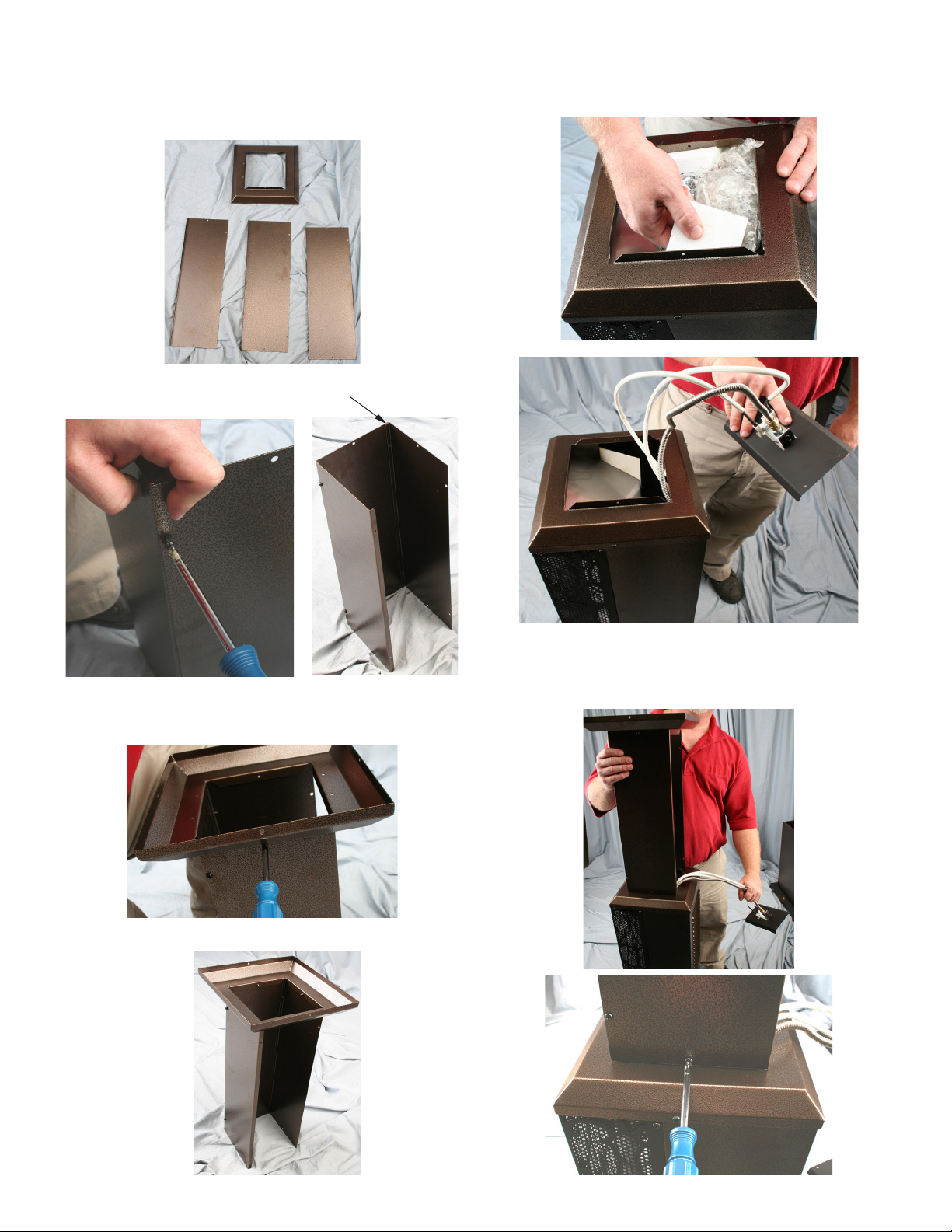

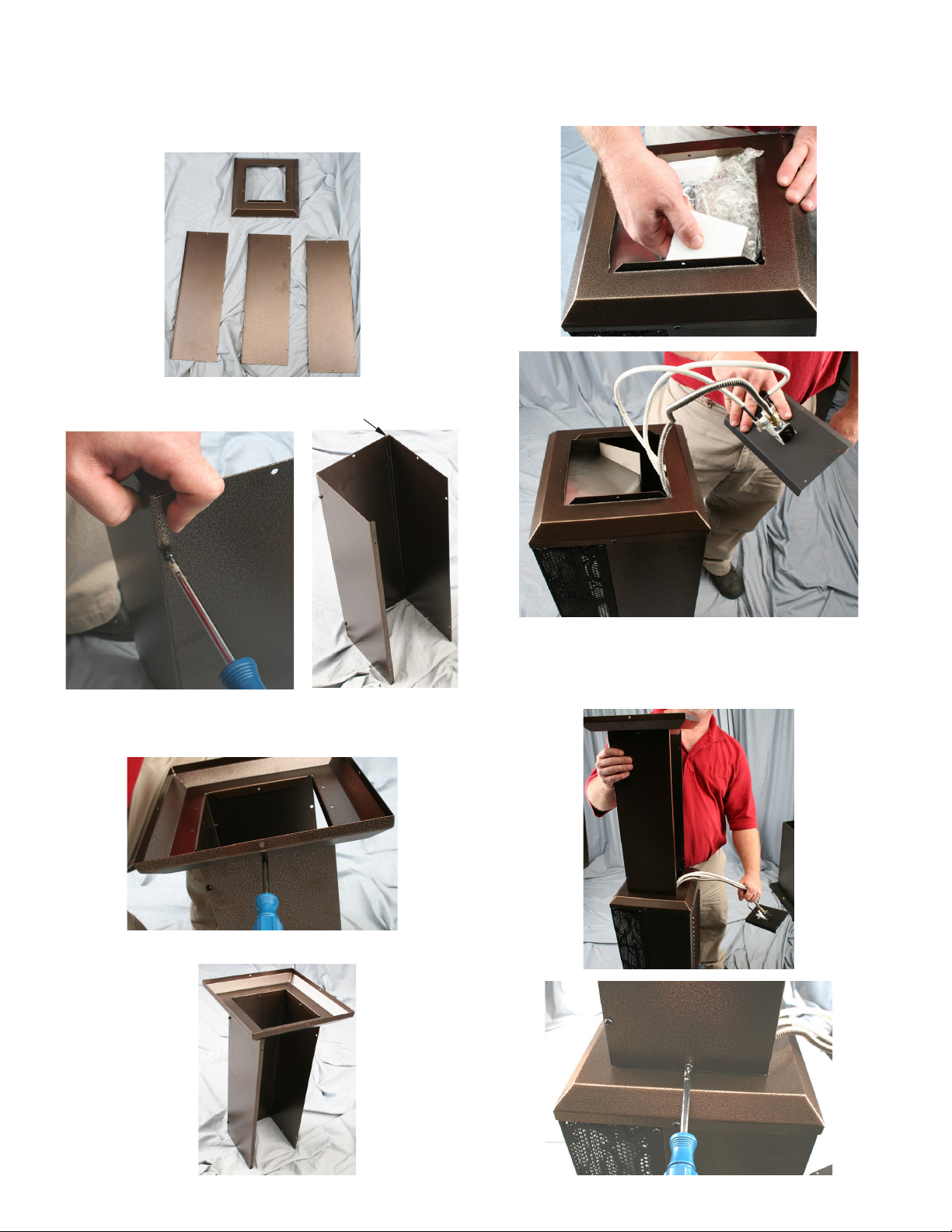

1. Locate 4 lightpost panels that are packaged together. Assemble 3
of the pieces with 4 screws (H). Note lip of lamp post panel should
be placed behind connecting panel, not overlapping panel.
2. Place lightpost top over panel assembly aligning screw holes.
Attach with 3 screws (H).
3. Pilot light and wiring has been placed inside top of burner as-
sembly for shipping. Carefully remove pilot from inside assembly
and let wiring and pilot hang down back of assembly.
4. Place lightpost panels and top assembly on top of burner
assembly aligning back side of each assembly. Attach with 3
screws (H).
Lip of panel behind
connecting panel
Completed lightpost assembly.

www.desatech.com
122789-01A 5
5. Place pilot assembly on top of lightpost top with open section
facing back of burner assembly. Attach with 4 screws (H). Check
wire connections before proceeding.

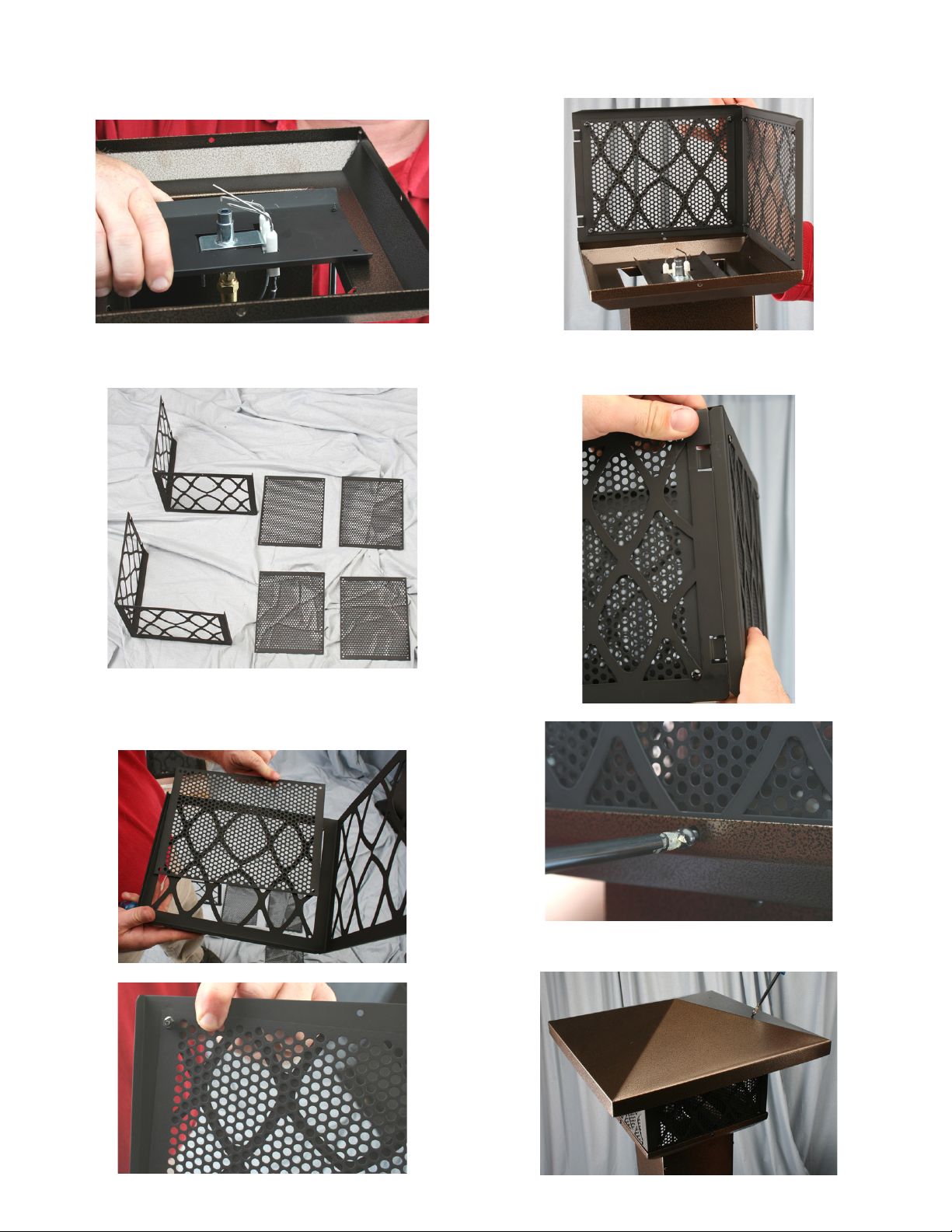

6. Locate 2 deco light shrouds and 4 light shroud screens.
Attach 4 light shroud screens to light shrouds with 4 screws (F)
and 4 nuts (G) each. Only 2 of the 4 screens are shown.
7. Placedecolightshroudsontopoflightposttop.Makesureanges
are on top.
Slide shroud tabs together. Attach to lightpost top with 4 screws (H)
through holes in bottom of shroud pieces. Tighten all screws.
8. Attach lightpost top cap to shroud assembly with 4 screws (H).

www.desatech.com 122789-01A6
heater assemBly
Note: If needed, acquire assistance lifting assembly.
1. Place entire lightpost assembly on top of cabinet base assembly.
Attach with 4 screws (H).
Install 2 screws (H) into holes on each side of control valve.Attach
control valve nut and control knob to control valve.
2. Connect 2 brown wires to ON/OFF switch.
3. Connect white ground wire attached to cabinet to right post on
electronic ignitor. Remove wire tie. Connect black ignitor wire to
left post on electronic ignitor.
4. Install batteries in battery holder. Do not mix batteries.

www.desatech.com
122789-01A 7

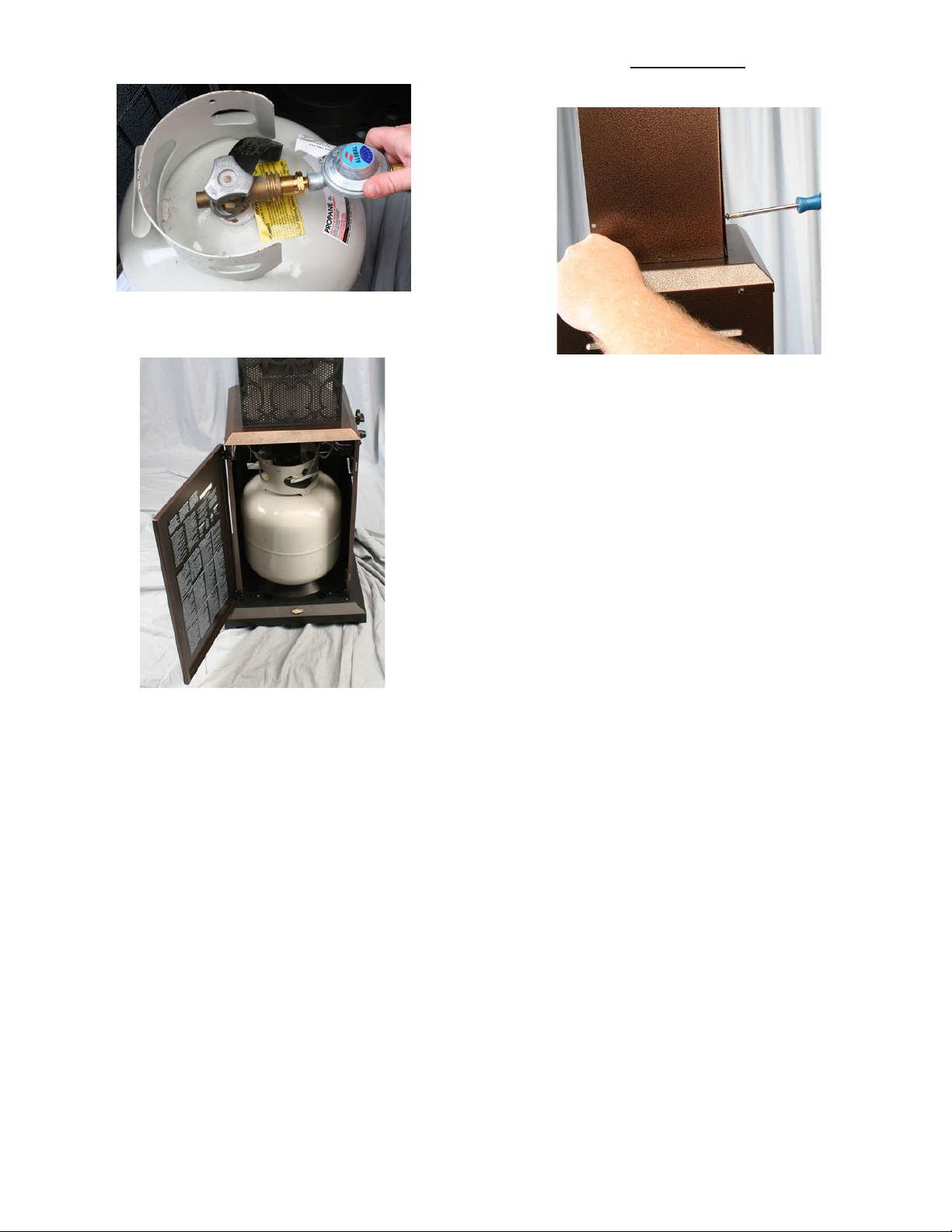

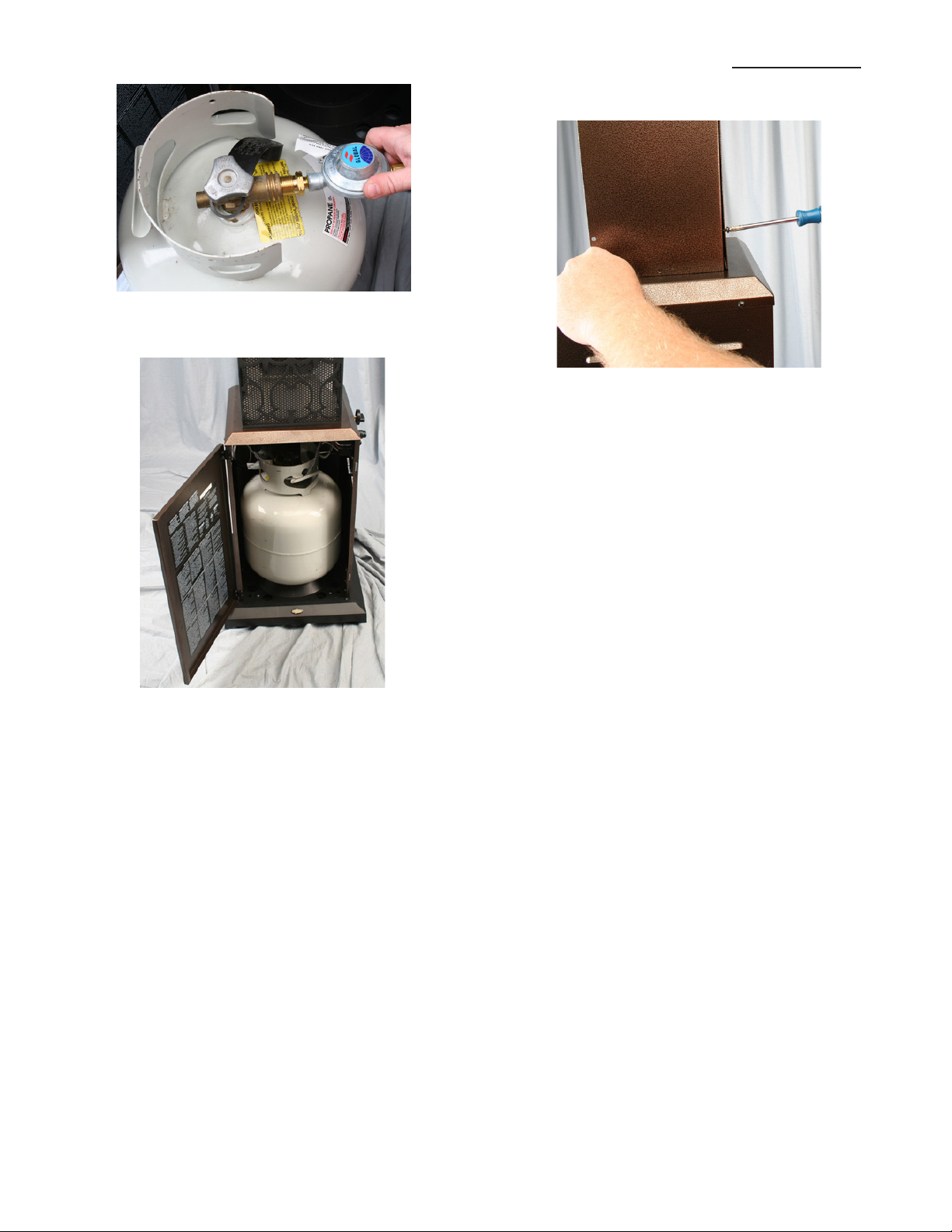

5. Connect regulator to gas cylinder.
Gas cylinder will sit inside of cabinet assembly.
6. Check for leaks. See Checking for Leaks in your owner's manual.
7. Attach fourth lightpost panel to assembly with 6 screws (H).

122789-01
Rev. A
12/07
DESA Heating, LLC
2701 Industrial Drive
Bowling Green, KY 42101
1-866-672-6040
www.desatech.com

DESEMPAQUE DEL CALENTADOR
Revise todas las piezas en busca de daños durante el transporte.
Si el calentador está dañado, infórmelo de inmediato al distribuidor
donde lo compró.
Saque todas las piezas de la caja. Coloque con cuidado todos los
artículos afuera para tenerlos a la mano durante el ensamble.
Rejillas de armazón
de la lámpara
Puerta del
tanque
Paquete de ferretería
Usted debe tener las piezas de ensamble siguientes: cubierta supe-
rior (1), conjunto de quemador (1), base del gabinete (1), base (1),
lastre de la base (1), rueda (2), puerta del gabinete de la base (1),
panel del farol (4), armazón decorativo de la lámpara (2), malla su-
perior (4), parte superior del farol (1), cadena de retención del tanque
de propano (1), gancho de retención (2), paquete de ferretería (1)
(consulte las páginas 10 a la 13 de su manual del propietario).
CALENTADOR DE LÁMPARA PARA PATIO
INSTRUCCIONES DE ENSAMBLE
MODELOS TD100, TD102, TD104 & TD110
Base del
gabinete
Conjunto del
quemador
Cubierta
superior
Paneles
del farol Parte
superior
del farol
Armazón decorativo
de la lámpara
Base
Lastre
de la
base
ENSAMBLE
Tiempo de ensamble estimado: 60 minutos
Herramientas necesarias:
• Destornillador Phillips N° 2
• Llave española de 1/2", 5/16" y 7/32"
El paquete de tornillería que se incluye con el calentador podría incluir
más piezas de las necesarias para ensamblar el calentador.
El paquete de ferretería contiene los elementos siguientes mostra-
dos (consulte las páginas 10 a la 13 de su manual del propietario):
Encendedor electrónico (1), cable del encendedor (1), cable de
conexión a tierra (1), perilla de la válvula (1), cadena de retención
del tanque de propano (1), gancho de retención (2), baterías tipo D
(2) y batería tipo AA (1).
Las piezas se identican mediante una letra designada a lo largo de
las instrucciones de ensamble. El paquete de ferretería contiene lo
siguiente (las cantidades se muestran entre paréntesis):
Descripción N° de pieza
A Tornillos de 1 1/2" (8) 119619-01
B Arandela plana de 7 mm (8) 119600-04
C Tornillos de 5/8" (9) 119619-03
D Arandela plana de 5 mm (9) 119600-02
E Tuerca de retención hex. 5/16" (9) NPC-3C
F Tornillos de 3/8" (20) 119619-06
G Tuerca de retención hex. 7/32" (20) NPC-1C
H Tornillos de 3/8" (34) 119620-02
I Perno de cabeza hex. 2 1/4" (2) HC4-18C
J Tuerca de retención hex. 12 mm (2) NPC-5C
A
F
H
B
J
C
D
E
G
I

www.desatech.com 122789-01A2
Alinee los oricios en los bordes inferiores de la base del gabi-
nete con los oricios que se encuentran en la base. Fíjelos con
1 tornillo (C), 1 arandela (D) y 1 tuerca (E) para cada uno de los
9 oricios. Coloque el conjunto en posición vertical.
4. Instale los anillos retenedores (ganchos en “S”) a los bordes
superiores de la base del gabinete.
Conjunto de la base
1. Voltee la base al revés. Fije 2 ruedas, 2 perno hex. (A) y 2 tuercas
(J). No los apriete en exceso.
3. Coloque la base del gabinete sobre su parte posterior con cui-
dado para no rayar la pintura (utilice un bloque de espuma de
empaque como soporte para la parte trasera superior de la base
del gabinete).
2. Fije las 4 patas de la base al lastre de la misma con las 4 aran-
delas (B) y los 4 tornillos (A). Las patas se instalarán para áreas
rugosas o disparejas debajo del lastre de la base.

www.desatech.com
122789-01A 3
5. Instale el encendedor electrónico a través de la pared del gabi-
nete. Apriete la tuerca hasta la base roscada,Apriete la tuerca hasta la base roscada,
Inserte la pila dentro del encendedor electrónico con la terminal
positiva orientada hacia afuera.
Enrosque la tapa del encendedor en la base roscada del encen-
dedor electrónico.
6. Ubique la puerta del tanque. Fije la puerta del tanque al gabinete
con 4 tornillos (F) y 4 tuercas (G). Nota: las bisagras en la puerta
del tanque se deben de montar orientadas hacia la base del
gabinete.
7. Coloque la base del gabinete en la parte superior del lastre de
la base ensamblado anteriormente. Fije la base al lastre con 4Fije la base al lastre con 4
tornillos (A) y 4 arandelas (B).
Base del gabinete terminada.Base del gabinete terminada.

www.desatech.com 122789-01A4
Conjunto del quemador y el farol
1. Ubique los 4 paneles del farol que están empacados juntos.
Ensamble 3 de las piezas con 4 tornillos (H) Note que el bisel
del panel del poste de la lámpara se debe colocar por dentro del
panel de conexión, no por fuera del él.
2. Coloque la parte superior del farol sobre el conjunto de los paneles,
alineando los oricios de los tornillos. Fíjela con 3 tornillos (H).
3. El cableado de encendido del piloto se ha colocado dentro de la parte
superior del conjunto del quemador para el envío. Retire el piloto
con cuidado de la parte interior del conjunto y deje que el cableado
y el piloto cuelguen desde la parte posterior del conjunto.
4. Coloque el conjunto del paneles y la parte superior del farol
encima del conjunto del quemador, alineando la parte posterior
de cada conjunto. Fíjelo con 3 tornillos (H).
Bisel del panel ensamblado por
dentro del panel de conexión
Ensamble del farol terminado.

www.desatech.com
122789-01A 5
5. Coloque el conjunto del piloto en la parte superior del farol con
la sección abierta orientada a la parte posterior del conjunto del
quemador. Fíjelo con 4 tornillos (H). Verique las conexiones de
los cables antes de continuar.
6. Ubique los 2 armazones decorativos y 4 mallas de armazón de
la lámpara.
Fije las 4 mallas de armazón de la lámpara a los armazones de la
lámpara con 4 tornillos (F) y 4 tuercas (G) cada una. Se muestran
sólo 2 de las 4 mallas.
7. Coloque los armazones decorativos de la lámpara sobre la parte
superior del farol. Asegúrese de que las pestañas estén en la
parte superior.
Deslice las lengüetas del armazón juntas y luego inserte 4 tor-
nillos (H) a través de los oricios que se encuentran en la parte
posterior del farol y en los oricios inferiores de las piezas del
armazón. Apriete todos los tornillos.
8. Fije la cubierta superior del farol al conjunto de los armazones
con 4 tornillos (H).

www.desatech.com 122789-01A6
Conjunto del Calentador
Nota: si es necesario, obtenga ayuda para levantar el conjunto.
1. Coloque el conjunto del farol completo sobre el conjunto de la
base del gabinete. Fíjelo con 4 tornillos (H).
Instale 2 tornillos (H) en los orificios que se encuentran a cada
lado de la válvula de control. Fije la tuerca y la perilla de control
a la válvula de control.
2. Conecte 2 cables cafés al interruptor de alimentación.
3. Conecte el cable blanco de conexión a tierra que está conectado
al gabinete, al poste derecho del encendedor electrónico. Saque
la abrazadera de cable. Conecte el cable negro del encendedor
al poste izquierdo del encendedor electrónico.
4. Instale las baterías en el soporte de la baterías. No mezcle las
baterías.

www.desatech.com
122789-01A 7
5. Conecte el regulador al cilindro de gas.
El cilindro de gas se asentará dentro del conjunto del gabinete.
6. Revise que no haya fugas. Consulte Vericación de fugas en el
manual del propietario.
7. Fije el cuarto panel del farol al conjunto con 6 tornillos (H).

122789-01
Rev. A
12/07
DESA Heating, LLC
2701 Industrial Drive
Bowling Green, KY 42101
1-866-672-6040
www.desatech.com

PARASOL CHAUFFANT
INSTRUCTIONS D’ASSEMBLAGE
MODÈLES TD100, TD102, TD104 & TD110
DÉBALLAGE DE L'APPAREIL DE CHAUFFAGE
Inspectez toutes les pièces pour voir si elles ont été endommagées
pendant l'expédition. Si l'appareil de chauffage est endommagé,
informez-en promptement le revendeur où vous l'avez acheté.
Sortez toutes les pièces du carton. Placez toutes les pièces de ma-
nière à pouvoir y accéder facilement pendant l'assemblage.
Chapeau
Assemblage
du brûleur
Écrans des garnitures
de lampe
Sac de quincaillerie
Socle de
l'habillage
Porte
de la
bouteille
Vous devriez avoir les pièces d'assemblage suivantes : chapeau (1),
assemblage du brûleur (1), socle de l'habillage (1), socle (1), support
antibasculement du socle(1), roue (2), porte du socle de l'habillage
(1), panneau du pied de lampe (4), garniture de lampe (2), éran
supérieur (4), collerette du pied de lampe (1), chaîne de retenue de
bouteille de propane (1), crochet de retenue (2), sac de quincaillerie
(1) (voir pages 10 à 13 de votre manuel d’utilisation).
Panneaux
du pied de
lampe Collerette
du pied
de lampe
Garniture de lampe
Socle
Support
antibasculement
du socle
ASSEMBLAGE
Temps d'assemblage nécessaire : 60 minutes
Outils nécessaires :
• Tournevis Phillips n° 2
• Clés à fourche de 1/2, 5/16 et 7/32 po
Le sac de quincaillerie fourni avec l'appareil de chauffage peut conte-
nir plus de pièces que nécessaire pour l'assemblage de l'appareil
de chauffage.
Le sac de quincaillerie contient les pièces suivantes pièces comme
illustré sur les pages 10 à 13 de votre manuel d’utilisation :
Allumeur électronique (1), l d'allumeur (1), l de mise à la terre (1),
bouton de vanne (1), chaîne de retenue de bouteille de propane (1),
crochet de retenue (2), piles D (2) et pile AA (1).
Les pièces sont désignées par des lettres dans les instructions
d'assemblage. Le sac de quincaillerie contient les pièces suivantes
(quantité entre parenthèses) :
Description Nº de pièce
A Vis de 1 1/2 po (8) 119619-01
B Rondelle plate de 7 mm (8) 119600-04
C Vis de 5/8" po (9) 119619-03
D Rondelle de 5 mm (9) 119600-02
E Écrou hexagonal de 5/16 po (9) NPC-3C
F Vis de 3/8" po (20) 119619-06
G Écrou hexagonal de 7/32 po (20) NPC-1C
H ST Vis de 3/8" po (34) 119620-02
I Boulon hexagonal 2 1/4 po (2) HC4-18C
J Écrou hexagonal de 12 mm (2) NPC-5C
A
F
H
B
J
C
D
E
G
I

www.desatech.com 122789-01A2
4. Accrochez les anneaux de retenues (crochets en forme de « s »)
de la chaîne aux rebords supérieurs du socle de l'habillage.
AssemblAge du socle
1. Mettez le socle à l’envers. Fixez les 2 roues, 2 boulon hex. (A)
et 2 écrous (B). Ne serrez pas trop.
3. En faisant attention à ne pas égratigner la peinture, placez le
socle de l'habillage sur son dos (utilisez un bloc de mousse pour
soutenir l'arrière du socle de l'habillage).
2. Attachez les 4 pieds du socle au support antibasculement du
socle avec 4 rondelles (B) et 4 vis (A). Les pieds seront montés
sur la partie surélevée du support antibasculement.
Alignez les trous du rebord inférieur du socle de l'habillage avec les
trous du socle. Fixez avec 1 vis (C), 1 rondelle (D) et 1 écrou (E)
dans chacun des neuf trous. Placez l'assemblage à la verticale.

www.desatech.com
122789-01A 3
Insérez la pile dans l’allumeur électronique de manière à ce que
la borne positive soit vers l’extérieur.
Vissez le capuchon de l’allumeur sur la tige letée de l’allumeur
électronique.
6. Munissez-vous de la porte du réservoir. Fixez la porte du réservoir
à l'habillage avec 4 vis (F) et 4 écrous (G). Remarque: les char-
nières de la porte se montent à l’avant du socle de l’habillage.
Socle d’habillage complètement monté.
5. Installez l'allumeur électronique sur la paroi de l'habillage. Serrez
à la main. Serrez l’écrou le long de la tige letée.
7. Positionnez le socle de l'habillage au dessus du support antibas-
culement déjà assemblé. Fixez le socle au support antibascule-
ment avec 4 boulons hexagonaux (A) et 4 rondelles (B).

www.desatech.com 122789-01A4
AssemblAge du brûleur et du pied de lAmpe
1. Identiez les quatre panneaux du pied de lampe qui sont emballés
ensemble. Assemblez trois des pièces avec 4 vis (H). Assurez-
vous de placer le rebord du panneau du pied de lampe derrière
le panneau de raccordement, sans le recouvrir.
3. Le câblage de la veilleuse a été emballé à l'intérieur de la partie
supérieure de l'assemblage du brûleur pour l'expédition. Retirez
délicatement la veilleuse et laissez pendre les ls et la veilleuse
à l'arrière de l'assemblage.
4. Placez l'assemblage des panneaux et de la collerette du pied de
lampe sur l'assemblage du brûleur en alignant l'arrière de chaque
assemblage. Fixez avec 3 vis (H).
Rebord du panneau derrière
le panneau de raccordement
2. Placez la collerette du pied de lampe sur l'assemblage des pan-
neaux en alignant les trous de vis. Fixez avec 3 vis (H).
Pied de lampe complètement monté.
