GAS LIGHT PATIO HEATER
ASSEMBLY INSTRUCTIONS
MODELS TD100A, TD102A, TD104A & TD110A

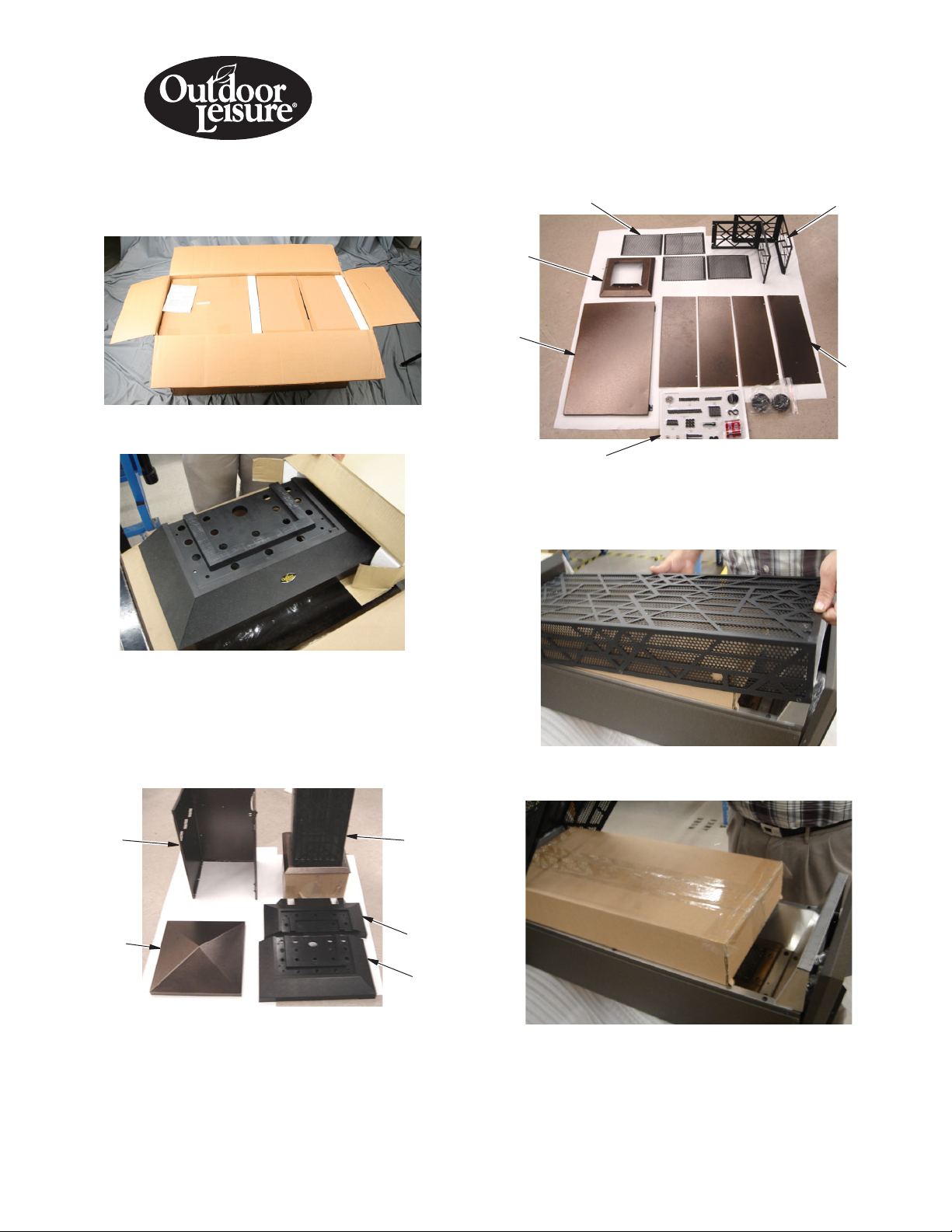

UNPACKING HEATER
Check all items for shipping damage. If heater is damaged, promptly
inform dealer where you bought heater.
1. Removerstbasehalffrombox.
2. Remove top cap, 2 deco light shrouds, top and packaging materi-
alsfrombox.Setpartsasideinasafelocation.
3. Removeburnerassemblyfrombox,leavingpackagingmaterials
onbottomofassembly.Setasideintheuprightposition.
Top Cap
Cabinet
Base
Burner
Assembly
LightShroud
Screens
Lightpost
Top
Deco Light
Shrouds
Lightpost
Panels
Tank
Door
Hardware Packet
You should have the following assembly parts:
Top Cap (1), Burner Assembly (1), Cabinet Base (1), Front Base (1),
Rear Base (1), Wheel (2), Base Cabinet Door (1), Lightpost Panel (4),
DecoLightShroud(2),UpperScreen(4),LightpostTop(1),Propane
Tank Retention Chain (1), Retention Hook (2), Hardware Package
(1) (see pages 8 thru 11 in your owner's manual).
4. Removelightpostpieces,cabinetbaseandtankdoorfrombox.
Setaside.
5. Remove 6 screws securing grill to burner assembly.
Remove second base half from inside burner assembly. Reattach
grill to burner assembly.
Rear
Base
Front
Base

www.desatech.com 121450-01A2
Align holes in bottom edges of cabinet base with holes in base.
Attach with 1 screw (C), 1 washer (D) and 1 nut (E) for each of
the9holes.Setassemblyupright.
ASSEMBLY
Estimated assembly time: 60 minutes
Tools required:
• #2 Phillips screwdriver
• 1/2", 5/16" and 7/32" Open end wrenches
Hardware packet provided with heater may contain more parts than
needed for heater assembly.
Hardware packet contains the following items shown on pages 8
through 11 in your owner's manual):
Electronic Ignitor (1), Ignitor Wire (1), Ground Wire (1), Valve Knob
(1), Propane Tank Retention Chain (1), Retention Hook (2), D Bat-
teries (2) and AA Battery (1).

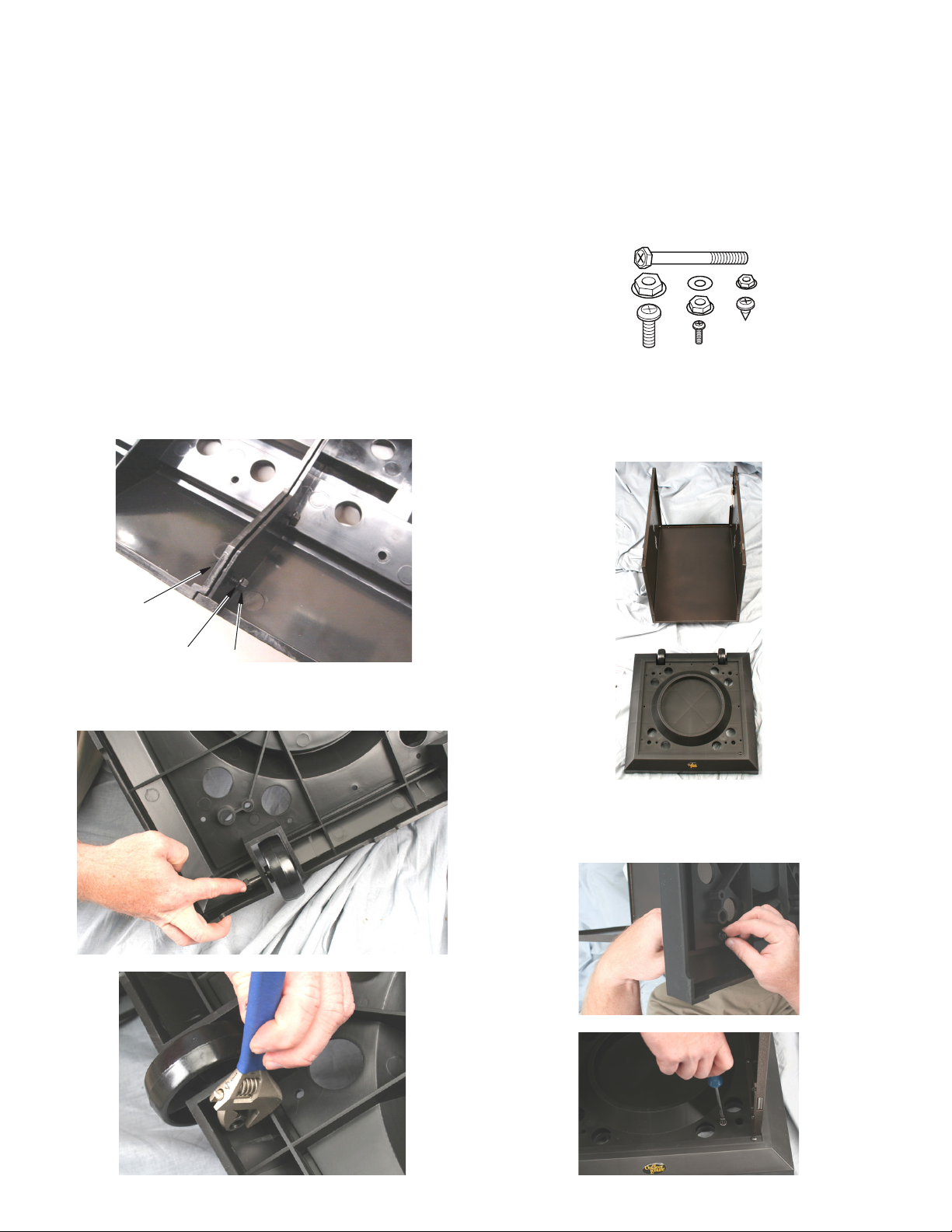

Base assemBly
1. Connect 2 base parts using 5 screws (C), 5 washers (D) and 5
nuts (E).
Parts are referenced by designated letter throughout assembly
instructions. Hardware packet contains the following (quantity used
in parenthesis):
Description Part No.
A 2 1/4"HexBolt(2) HC4-18C
B 12mmHexNut(2) NPC-5C
C 5/8"Screw(14) 119619-03
D 5 mm Washer (14) 119600-02
E 5/16"HexNut(14) NPC-3C
F 3/8"Screw(20) 119619-06
G 7/32"HexNut(20) NPC-1C
H 3/8"Selftappingscrew(34) 119620-02
F
H
B
C
D
E
G
A
3. Being careful not to scratch paint, lay cabinet base onto back side
(use foam packaging block to support rear top of cabinet base).
2. Turnbaseupsidedown.Attach2wheels,2hexbolts(A)and2
nuts (B). Do not overtighten.
Nut
Washer
Screw

www.desatech.com
121450-01A 3

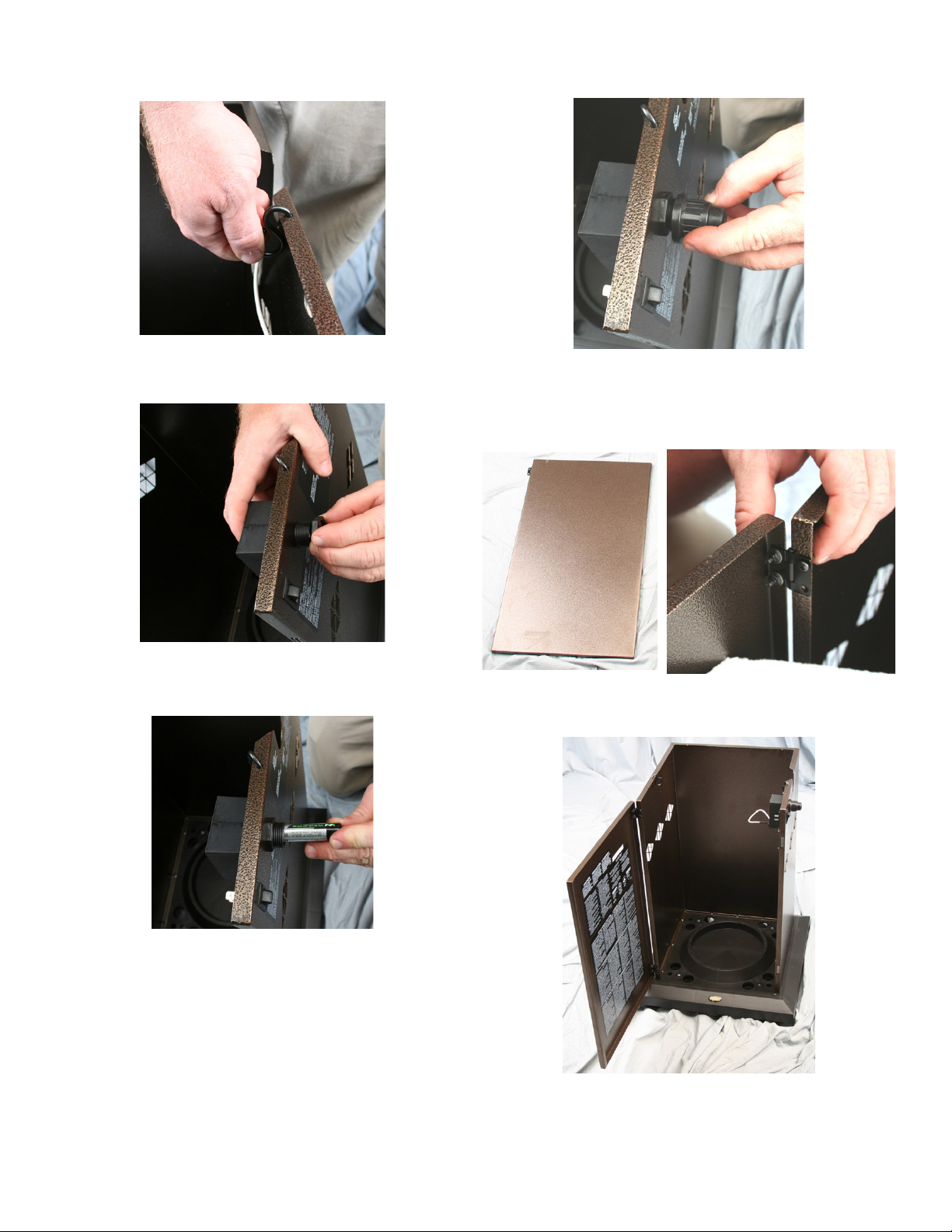

4. Install chain retainers (“S” hooks) to upper edges of cabinet
base.
5. Install electronic ignitor through cabinet wall. Tighten nut to
threaded stem.
Insert battery into electronic ignitor with positive terminal facing
outward.
Thread ignitor cap onto threaded stem of electronic ignitor.
6. Locate tank door. Attach tank door to cabinet with 4 screws (F)
and 4 nuts (G). Note: Hinges on tank door mount to face of cabinet
base.Setentireassemblyaside.
Completed cabinet base.

www.desatech.com 121450-01A4
Burner and lightpost assemBly
1. Locate 4 lightpost panels that are packaged together. Assemble 3
of the pieces with 4 screws (H). Note lip of lamp post panel should
be placed behind connecting panel, not overlapping panel.
2. Place lightpost top over panel assembly aligning screw holes.
Attach with 3 screws (H).
3. Pilot light and wiring has been placed inside top of burner as-
sembly for shipping. Carefully remove pilot from inside assembly
and let wiring and pilot hang down back of assembly.
4. Place lightpost panels and top assembly on top of burner
assembly aligning back side of each assembly. Attach with 3
screws (H).
Lip of panel behind
connecting panel
Completed lightpost assembly.

www.desatech.com
121450-01A 5
5. Place pilot assembly on top of lightpost top with open section
facing back of burner assembly. Attach with 4 screws (H). Check
wire connections before proceeding.
6. Locate 2 deco light shrouds and 4 light shroud screens.
Attach 4 light shroud screens to light shrouds with 4 screws (F)
and 4 nuts (G) each. Only 2 of the 4 screens are shown.
7. Placedecolightshroudsontopoflightposttop.Makesureanges
are on top.
 Slideshroudtabstogether.Attachtolightposttopwith4screws(H)
through holes in bottom of shroud pieces. Tighten all screws.
8. Attach lightpost top cap to shroud assembly with 4 screws (H).

www.desatech.com 121450-01A6
heater assemBly
Note: If needed, acquire assistance lifting assembly.
1. Place entire lightpost assembly on top of cabinet base assembly.
Attach with 4 screws (H).
Install 2 screws (H) into holes on each side of control valve.Attach
control valve nut and control knob to control valve.
2. Connect 2 brown wires to ON/OFF switch.
3. Connect white ground wire attached to cabinet to right post on
electronic ignitor. Remove wire tie. Connect black ignitor wire to
left post on electronic ignitor.
4. Installbatteriesinbatteryholder.Donotmixbatteries.

www.desatech.com
121450-01A 7
5. Connect regulator to gas cylinder.
Gas cylinder will sit inside of cabinet assembly.
6. Checkforleaks.See Checking for Leaks in your owner's manual.
7. Attach fourth lightpost panel to assembly with 6 screws (H).

121450-01
Rev. A
11/07
DESAHeating,LLC
2701 Industrial Drive
Bowling Green, KY 42101
1-866-672-6040
www.desatech.com
