Palazzetti ECOFIRE VIVIENNE User manual

ECOFIRE VIVIENNE
ECOFIRE CLELIA TC
MANUALE DI INSTALLAZIONE, USO E MANUTENZIONE
Il presente manuale è parte integrante del prodotto.
Si raccomanda di leggere attentamente le istruzioni prima
dell’installazione, manutenzione o utilizzo del prodotto.
Istruzioni originali
INSTALLATION, USE AND MAINTENANCE MANUAL
This manual is an integral part of the product.
Read the instructions carefully before installing, servicing or
operating the product.
Translation of the original instructions
MANUELD’INSTALLATION,D’UTILISATIONETDEMAINTENANCE
Le présent manuel fait partie intégrante du produit.
Il est conseillé de lire attentivement les consignes avant
l'installation, l'entretien ou l'utilisation du produit.
Traduction des instructions originales

IT
Gentile cliente,
desideriamo innanzitutto ringraziarLa per la preferenza
che ha voluto accordarci acquistando il nostro prodotto e ci
congratuliamo con Lei per la scelta.
Per consentirLe di utilizzare al meglio il suo prodotto, la
invitiamo a seguire attentamente quanto descritto nel
presente manuale.
EN
Dear Customer,
We’d like to thank you for having purchased one of our
products and congratulate you on your choice.
To make sure you get the most out of your product, please
carefully follow the instructions provided in this manual.
FR
Cher client,
Nous souhaitons avant tout vous remercier de la préférence
que vous nous avez accordée en achetant notre produit et
vous félicitions pour votre choix.
Afin de vous permettre de profiter au mieux de votre
nouveau produit, nous vous invitons à suivre attentivement
les instructions reportées dans cette notice.

ITALIANO ENGLISH FRANÇAIS
004778982 - 09/08/2022 3
INDICE
1 PREMESSA GENERALE 5
1.1 Simbologia 5
1.2 Destinazione d’uso 5
1.3 Scopo e contenuto del manuale 5
1.4 Conservazione del manuale 5
1.5 Aggiornamento del manuale 5
1.6 Generalità 5
1.7 Conformità 6
1.8 Responsabilità del costruttore 6
1.9 Assistenza tecnica e manutenzione 7
1.10 Parti di ricambio 7
1.11 Targhetta matricola 7
1.12 Consegna dell’apparecchio 7
2 AVVERTENZE PER LA SICUREZZA 8
2.1 Avvertenze per l’installatore 8
2.2 Avvertenze per il personale tecnico addetto alla manutenzione 9
2.3 Avvertenze per l'utilizzatore 9
3 CARATTERISTICHE DEL COMBUSTIBILE 12
3.1 Caratteristiche del combustibile 12
3.2 Stoccaggio del pellet 12
4 CONOSCERE IL PRODOTTO 13
4.1 Descrizione 13
4.2 Dimensioni 16
4.3 Caratteristiche tecniche 19
4.4 Targhetta matricola 21
4.5 Schema elettrico 22
Utente e Installatore Installatore

4 004778982 - 09/08/2022
5 MOVIMENTAZIONE E TRASPORTO 25
5.1 Trasporto 25
5.2 Verifica piano d'appoggio 25
6 PREPARAZIONE DEL LUOGO DI INSTALLAZIONE 26
6.1 Considerazioni generali 26
6.2 Precauzioni per la sicurezza 26
6.3 Luogo d’installazione 26
6.4 Aria comburente 28
6.5 Raccordo fumi 30
6.6 Scarico a tetto mediante camino tradizionale 31
7 INSTALLAZIONE 33
7.1 Considerazioni generali 33
7.2 Configurazioni installative VIVIENNE US 33
7.3 Configurazioni installative VIVIENNE 36
7.4 Configurazioni installative CLELIA TC 38
7.5 Livellamento dell’apparecchio 40
7.6 Circolazione dell’aria ambiente 40
7.7 Collegamento elettrico 41
7.8 Ottimizzazione della combustione 41
8 CONFIGURAZIONE INIZIALE 42
8.1 Configurazione 1 - Sonda ambiente 43
8.2 Configurazione 2 - Termostato ambiente 44
9 PRIMA ACCENSIONE 45
9.1 Carico pellet 45
9.2 Primo avvio 45
10 PULIZIA E MANUTENZIONE 46
10.1 Programma di pulizia e manutenzione ordinaria 46
10.2 Pulizia ordinaria 47
10.3 Manutenzione ordinaria 48
11 DEMOLIZIONE E SMALTIMENTO 50
11.1 Smaltimento componenti elettrici 50

ITALIANO ENGLISH FRANÇAIS
004778982 - 09/08/2022 5
1 PREMESSA GENERALE
Le apparecchiature da riscaldamento Palazzetti
sono costruite e collaudate seguendo le prescri-
zioni di sicurezza indicate nelle direttive europee
di riferimento.
La stampa, la traduzione e la riproduzione anche
parziale del presente manuale s’intendono vin-
colate dall’autorizzazione Palazzetti. Le informa-
zioni tecniche, le rappresentazioni grafiche e le
specifiche presenti in questo manuale non sono
divulgabili.
Non operare se non si sono ben comprese tutte
le informazioni riportate nel manuale; in caso di
dubbi richiedere sempre la consulenza o l’inter-
vento di personale specializzato Palazzetti.
Palazzetti si riserva il diritto di modificare spe-
cifiche e caratteristiche tecniche e/o funzionali
del prodotto in qualsiasi momento senza darne
preavviso.
1.1 Simbologia
Nel presente manuale i punti di rilevante impor-
tanza sono evidenziati dalla seguente simbologia:
INDICAZIONE: Indicazioni concernenti
il corretto utilizzo dell'apparecchio e le
responsabilità dei preposti.
ATTENZIONE: Punto nel quale viene
espressa una nota di particolare
rilevanza.
PERICOLO: Viene espressa un’impor-
tantenotadicomportamentoperlapre-
venzione di infortuni o danni materiali.
1.2 Destinazione d’uso
L'apparecchio, oggetto del presente ma-
nuale, è una stufa per riscaldamento
domestico da interno, alimentata esclu-
sivamente a pellet di legno mediante ca-
ricamento automatico.
L’apparecchio deve funzionare solo con
la porta del focolare chiusa.
La destinazione d’uso indicata è valida solo per
apparecchi in piena efficienza strutturale, mecca-
nica ed impiantistica.
1.3 Scopo e contenuto del manuale
Lo scopo del manuale è quello di fornire le regole
fondamentali e di base per una corretta installa-
zione dell'apparecchio.
La scrupolosa osservanza di quanto in esso de-
scritto garantisce un elevato grado di sicurezza e
produttività dell'apparecchio.
1.4 Conservazione del manuale
Conservazione e consultazione
Il manuale deve essere conservato con cura e deve
essere sempre disponibile per la consultazione,
sia da parte dell’utilizzatore che degli addetti al
montaggio e alla manutenzione.
Il manuale d’installazione è parte integrante
dell’apparecchio.
Deterioramento o smarrimento
In caso di necessità fare richiesta di un’ulteriore
copia a Palazzetti.
Cessione dell’apparecchio
In caso di cessione dell’apparecchio l’utente è ob-
bligato a consegnare al nuovo acquirente anche il
presente manuale.
1.5 Aggiornamento del manuale
Il presente manuale rispecchia lo stato dell’ar-
te al momento dell’immissione sul mercato
dell'apparecchio.
I prodotti già presenti sul mercato, con la relativa
documentazione tecnica, non verranno conside-
rati da Palazzetti carenti o inadeguati a seguito
di eventuali modifiche, adeguamenti o applica-
zione di nuove tecnologie su prodotti di nuova
commercializzazione.
1.6 Generalità
Le indicazioni riportate nel presente manuale val-
gono come regola generale; devono comunque
essere rispettate tutte le norme previste dalla
legislazione locale, nazionale ed europea vigente
nel paese dove l’apparecchio è installato.
Informazioni
In caso di scambio di informazioni con il Costrut-
tore dell'apparecchio fare riferimento al numero
di serie ed ai dati identificativi indicati sulla tar-
ghetta matricola.
In caso di problemi, contattare il rivenditore o un
tecnico qualificato autorizzato dal costruttore;
in caso di riparazione, richiedere l’uso di ricambi
originali.
Controllare e pulire periodicamente il condotto di
uscita fumi (collegamento alla canna fumaria).

6 004778982 - 09/08/2022
La stufa a pellet non è un apparecchio di cottura.
Conservare il presente manuale di istruzioni, che
sarà parte integrante della stufa per tutta la sua
vita utile. In caso di vendita o cessione della stufa
a un altro utente, assicurarsi sempre che il libretto
accompagni il prodotto.
In caso di smarrimento, contattare il costruttore o
il rivenditore autorizzato per una copia.
Manutenzione
Le operazioni di manutenzione devono essere
eseguite da personale qualificato e abilitato ad
intervenire sull'apparecchio a cui fa riferimento il
presente manuale.
Responsabilità delle opere di installazione
La responsabilità delle opere eseguite per l’in-
stallazione dell'apparecchio non può essere con-
siderata a carico della Palazzetti; essa è e rimane
a carico dell’installatore, al quale è demandata
l’esecuzione delle verifiche relative alla canna
fumaria, alla presa d’aria e alla correttezza delle
soluzioni di installazione proposte.
1.7 Conformità
Gli apparecchi, oggetto del presente manuale,
sono conformi alle disposizioni legislative delle
seguenti direttive comunitarie:
2014/30/UE: Direttiva Compatibilità
Elettromagnetica
2014/35/UE: Direttiva Bassa Tensione
2017/2102/UE: Direttiva RoHS
2009/125/CE: Direttiva Progettazione
Ecocompatibile
2014/53/UE: Direttiva RED (Radio Equipment
Directive)
REGOLAMENTO (UE) N. 305/2011 (CPR)
REGOLAMENTO (UE) 2015/1185 (ECODESIGN)
Sono state applicate le seguenti norme armoniz-
zate e/o regolamenti:
EMCD:
- EN 55014-1:2017
- EN 61000-3-2:2015
- EN 61000-3-3:2014 /EC:2016
- EN 55014-2:2015
EMF:
- EN 62233:2008 / EC:2008
LVD:
- EN 60335-1:2013 /EC:2014 /A11:2015 /A13:2017
- EN 60335-2-102:2007 /A1:2011
CPR:
- EN 14785:2006
1.8 Responsabilità del costruttore
Con la consegna del presente manuale
Palazzetti declina ogni responsabilità,
sia civile che penale, diretta o indiretta,
dovuta a:
• installazione non conforme alle normative vi-
genti nel paese e alle direttive di sicurezza;
• inosservanza parziale o totale delle istruzioni
contenute nel manuale;
• installazione da parte di personale non qualifi-
cato e/o non addestrato;
• uso non conforme alle direttive di sicurezza;
• modifiche e/o riparazioni non autorizzate dal
costruttore effettuate sull'apparecchio;
• carenza di manutenzione;
• eventi eccezionali.

ITALIANO ENGLISH FRANÇAIS
004778982 - 09/08/2022 7
1.9 Assistenzatecnicaemanutenzione
Palazzetti mette a disposizione una fitta rete di
centri di assistenza con tecnici specializzati, for-
mati e preparati.
La sede centrale e la nostra rete vendita è a vostra
disposizione per indirizzarvi al più vicino centro di
assistenza autorizzato.
1.10 Parti di ricambio
Impiegare esclusivamente parti di ricambio
originali.
Non attendere che i componenti siano logorati
dall’uso prima di procedere alla loro sostituzione.
Sostituire un componente usurato prima della
rottura favorisce la prevenzione degli infortuni
derivanti da incidenti causati proprio dalla rottura
improvvisa dei componenti, che potrebbero pro-
vocare gravi danni a persone e cose.

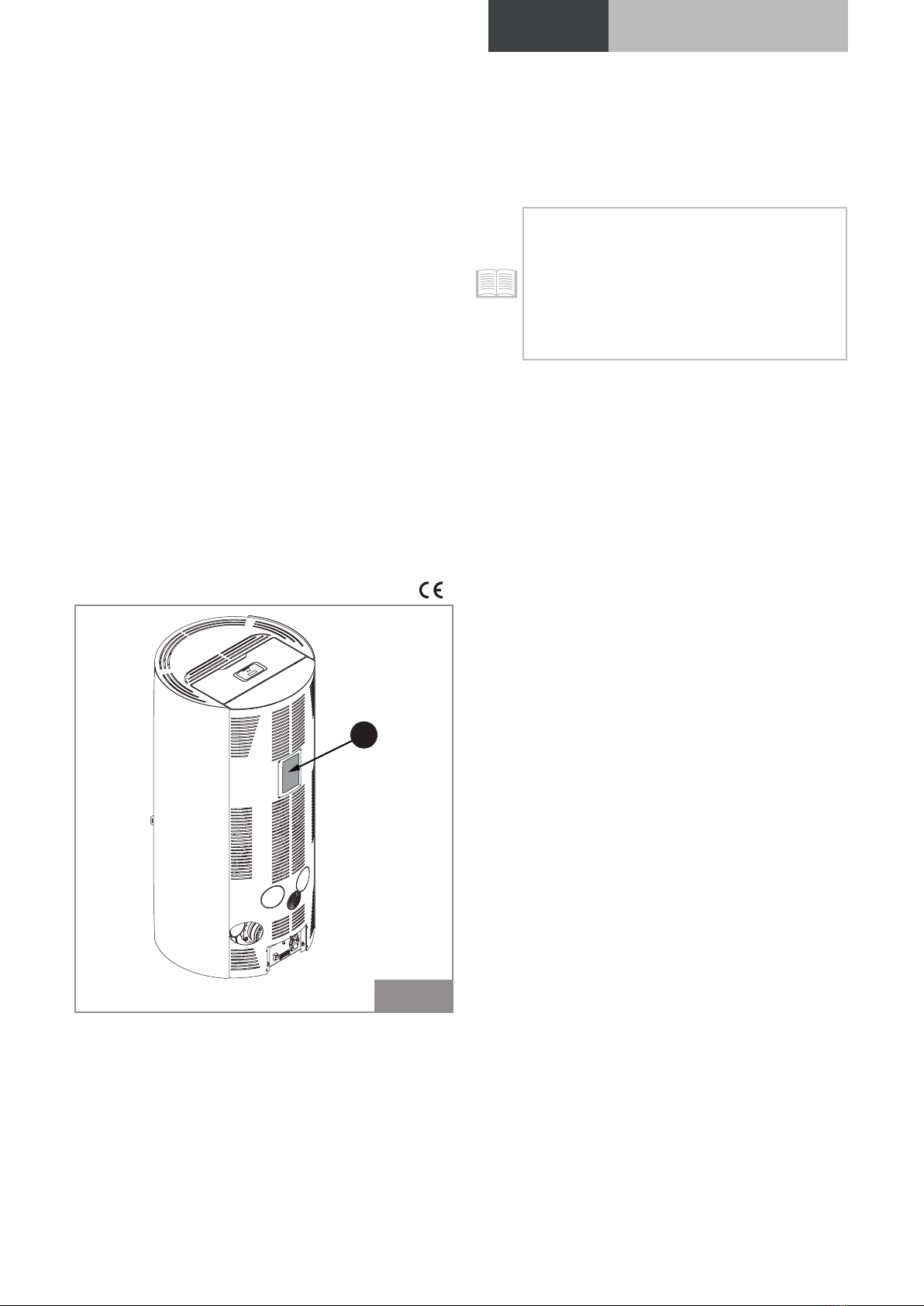

1.11 Targhetta matricola
La targhetta matricola (A) è posta nella parte
posteriore (Fig. 1) e riporta tutti i dati caratteristici
relativi all'apparecchio, compresi i dati del Co-
struttore, il numero di Matricola e il marchio .
A
Fig. 1
Il numero di Matricola deve essere sempre indi-
cato per qualsiasi tipo di richiesta riguardante
l'apparecchio.
1.12 Consegna dell’apparecchio
L’apparecchio viene consegnato perfettamente
imballato e fissato ad una pedana in legno che ne
permette la movimentazione mediante carrelli
elevatori e/o altri mezzi.
All’interno dell’apparecchio viene alle-
gato il seguente materiale:
• manuale di uso, installazione e manu-
tenzione;
• etichetta codice a barre;
• libretto display.

8 004778982 - 09/08/2022
2 AVVERTENZE PER LA
SICUREZZA
2.1 Avvertenze per l’installatore
Osservare le prescrizioni indicate nel
presente manuale.
Le istruzioni di montaggio e
smontaggio dell’apparecchio
sono riservate ai soli tecnici
specializzati.
L'installazione, l'utilizzo e la manuten-
zione del prodotto devono essere fatti
in conformità con le disposizioni del co-
struttore e nel rispetto delle normative.
Il mancato rispetto delle indicazioni for-
nite ed operazioni non corrette possono
essere causa di situazioni di pericolo,
danni a cose, persone, animali, problemi
di salute o anomalie di funziona mento.
L’installazione, il collegamento elettri-
co, la verifica del funzionamento e la
manutenzione vanno eseguite esclu-
sivamente da personale autorizzato e
qualificato.
L'installazione e la manutenzione del
prodotto devono essere eseguite esclu-
sivamente da personale qualificato ed
in possesso di adeguata conoscenza
del prodotto stesso. Usare solo ricambi
originali consigliati dal produttore.
La responsabilità delle opere eseguite
nello spazio d’ubicazione dell'apparec-
chio è, e rimane, a carico dell’utilizzato-
re; a quest’ultimo è demandata anche
l’esecuzione delle verifiche relative alle
soluzioni d’installazione proposte.
L’installatore deve ottemperare a tutti i
regolamenti di sicurezza locali, naziona-
li ed europei.
L’apparecchio dovrà essere installato
su pavimenti con adeguata capacità
portante.
Verificare che le predisposizioni
della canna fumaria e della
presa d’aria siano conformi al
tipo d’installazione.
Non effettuare collegamenti elettrici
volanti con cavi provvisori o non isolati.
Verificare che la messa a terra dell’im-
pianto elettrico sia efficiente.
L’installatore, prima di avviare le fasi di
montaggio o di smontaggio dell'appa-
recchio, deve ottemperare alle precau-
zioni di sicurezza previste per legge e in
particolare a:
• non operare in condizioni avverse;
• deve operare in perfette condizioni
psicofisiche e deve verificare che i di-
spositivi antinfortunistici individuali e
personali siano integri e perfettamen-
te funzionanti;
• deve indossare guanti e scarpe
antinfortunistiche;
• deve usufruire di utensili muniti di
isolamento elettrico;
• deve accertarsi che l’area interessata
alle fasi di montaggio/smontaggio sia
libera da ostacoli.
Installare il prodotto in locali che non
siano a pericolo incendio e predisposti
di tutti i servizi quali alimentazioni (aria
ed elettriche) e scarichi per i fumi.
Valutare le condizioni statiche del piano
su cui graviterà il peso del prodotto e
provvedere ad un adeguato isolamento
nelcasosiacostruitoinmaterialeinfiam-
mabile (es. legno, moquette, plastica).
Parti elettriche in tensione: alimentare
il prodotto solo dopo aver completato il
suo assemblaggio.

ITALIANO ENGLISH FRANÇAIS
004778982 - 09/08/2022 9
2.2 Avvertenze per il personale tecnico
addetto alla manutenzione
Le operazioni di manutenzione devono
essere eseguite solo da personale auto-
rizzato e qualificato.
Osservare le prescrizioni indicate nel
presente manuale.
Usaresempreidispositividisicurezzain-
dividuale e gli altri mezzi di protezione.
Prima di iniziare qualsiasi operazione di
manutenzioneassicurarsichel’apparec-
chio, nel caso in cui sia stato utilizzato, si
sia raffreddato.
Qualora anche uno solo dei dispositivi
di sicurezza risultasse non funzionante,
l'apparecchio è da considerarsi non
funzionante.
Scollegare l'apparecchio dalla rete
elettrica prima di effettuare qualsiasi
operazione di manutenzione.
Scollegare l'apparecchio dalla rete elet-
trica prima di intervenire su parti elet-
triche, elettroniche, connettori e parti
in movimento (sistemi di caricamento
pellet, sistemi automatici di pulizia bra-
ciere, etc).
2.3 Avvertenze per l'utilizzatore
Per il corretto uso del prodotto e delle
apparecchiature elettroniche ad essa
collegate e per prevenire incidenti si
devono sempre osservare le indicazioni
riportate nel presente manuale.
L'apparecchio presenta delle superfici
esterne particolarmente calde (porta,
maniglia, vetro, tubi uscita fumi, ecc.).
Occorre quindi evitare di entrare in con-
tatto conquestepartisenzaadeguatiin-
dumenti di protezione o appositi mezzi,
come ad esempio guanti a protezione
termica o sistemi di azionamento tipo
“maniglia fredda”.
Per questo motivo si raccomanda la
massima cautela durante il funziona-
mento in particolare:
Non toccare e non avvicinarsi
al vetro della porta focolare,
potrebbe causare ustioni; non
guardare la fiamma per lungo
tempo.
Non appoggiare direttamente
biancheria sull'apparecchio con
l'intento di farla asciugare: peri-
colo di incendio.
• non toccare lo scarico dei fumi;
• non eseguire pulizie di qualun-
que tipo;
• non scaricare le ceneri;
• non aprire la porta focolare;
• non aprire il cassetto cenere
(ove previsto).
L'apparecchio può essere utilizzato da
bambini di età non inferiore a 8 anni e
da persone con ridotte capacita fisiche,
sensoriali o mentali, o prive di espe-
rienza o della necessaria conoscenza,
purché sotto sorveglianza oppure dopo
che le stesse abbiano ricevuto istruzioni
relative all'uso sicuro dell'apparecchio e

10 004778982 - 09/08/2022
alla comprensione dei pericoli ad esso
inerenti. I bambini non devono giocare
con l'apparecchio. La pulizia destinata
ad essere effettuata dall'utilizzatore
non deve essere effettuata da bambini
senza sorveglianza.
Prima di iniziare qualsiasi operazio-
ne, l’utente o chiunque si appresti ad
operare sul prodotto dovrà aver letto e
compreso l’intero contenuto del pre-
sente manuale di installazione e utilizzo.
Errori o cattive impostazioni possono
provocare condizioni di pericolo e/o
funzionamento irregolare.
L'utente non specializzato deve essere
tutelato dall'accesso a qualunque parte
possaesporlo a pericoli.Non deve perciò
essereautorizzatoadinterveniresuparti
interne a rischio (elettrico o meccanico),
nemmeno se è prescritto il distacco
dell'alimentazione elettrica.
Rispettare le istruzioni e gli avvertimen-
ti evidenziati dalle targhette esposte
sull'apparecchio.
Le targhette sono dispositivi antinfortu-
nistici, pertanto devono essere sempre
perfettamente leggibili. Qualora risul-
tassero danneggiate ed illeggibili è
obbligatorio sostituirle, richiedendone
il ricambio originale al Costruttore.
Seguire scrupolosamente il program-
ma di manutenzione ordinaria e
straordinaria.
Non impiegare l'apparecchio senza
prima avere eseguito la pulizia
giornaliera.
Non utilizzare l'apparecchio in caso di
funzionamento anomalo, sospetto di
rottura o rumori insoliti.
In caso di guasto o malfunzionamento,
spegnerel'apparecchioe contattareim-
mediatamente il tecnico specializzato.
Non gettare acqua sull'apparecchio in
funzionamento o per spegnere il fuoco
nel braciere.
Non spegnere l'apparecchio scollegan-
do la connessione elettrica di rete.
Non appoggiarsi sulla porta aperta,
potrebbe compromettere la stabilita
dell'apparecchio.
Nonusarel'apparecchiocomesupporto
ad ancoraggio di qualunque tipo.
È vietato utilizzare il prodotto come
scala o struttura di appoggio.
Non pulire l'apparecchio fino a comple-
to raffreddamento di struttura e ceneri.
Toccare la porta solo ad apparecchio
freddo.
Incasodifuoriuscitadifumonellastanza
o di esplosione ai danni del dispositivo,
spegnerlo, areare il locale e contattare
immediatamente l’installatore/il tecni-
co addetto all’assistenza.
In caso di incendio nella canna fumaria,
spegnere l'apparecchio, scollegarlo
dall’alimentazione e non aprire lo
sportello. Quindi chiamare le autorità
competenti.
In caso di guasto al sistema di accen-
sione, non accendere l'apparecchio con
materiali infiammabili.
In apparecchi dotati di alimentazione
elettrica,seavvienelaformazionedigas/
fumi incombusti all'interno del focola-
re, non disconnettere l'alimentazione
elettrica ed allontanarsi il più possibile
dall'apparecchio.
In caso di malfunzionamento dell'appa-
recchio dovuto ad un tiraggio non otti-
male della canna fumaria effettuarne la
pulizia seguendo la procedura descritta
nel paragrafo "10.3.3 Manutenzione del
sistema fumario" a pagina 48.
Non toccare le parti verniciate durante il
funzionamento per evitare danneggia-
menti alla verniciatura.
Ogni responsabilità per un uso impro-
prio del prodotto è totalmente a carico
dell’utente e solleva il produttore da
ogni responsabilità civile e penale.

ITALIANO ENGLISH FRANÇAIS
004778982 - 09/08/2022 11
È vietato far funzionare l'appa-
recchio con la porta aperta.
È vietato utilizzare l'apparecchio se il
vetro o le guarnizioni della porta sono
danneggiati.
Qualsiasi tipo di manomissione o di so-
stituzione non autorizzata di particolari
non originali del prodotto può essere
pericoloso per l’incolumità dell’operato-
re e sollevano la ditta da ogni responsa-
bilità civile e penale.
È vietato caricare manualmente
il pellet nel braciere, poiché
tale comportamento scorretto
potrebbegenerareunaquantità
anomala di gas incombusti, con
il conseguente rischio di esplo-
sione all’interno della camera.
L’accumulo di pellet incombusto nel
braciere dopo una mancata accensione
deve essere rimosso prima di procedere
con un nuovo tentativo di accensione.
Se il braciere non viene pulito e sotto-
posto a interventi di manutenzione si
possono verificare malfunzionamenti
ed esplosioni all’interno dell'appa-
recchio. Assicurarsi di rimuovere ogni
traccia di materiale o incrostazione dai
fori del braciere e di pulirli, ogni volta
che si svuotano le ceneri oppure in caso
di mancata accensione. Assicurarsi che
la dimensione dei fori del braciere non
si riduca, poiché ciò avrebbe un effetto
negativo sulla prestazione in sicurezza
dell'apparecchio.
Non lavare il prodotto con acqua. L’ac-
qua potrebbe penetrare all’interno
dell’unità e guastare gli isolamenti elet-
trici, provocando scosse elettriche.
Non sostare per un lungo periodo da-
vanti al prodotto in funzione.
Un uso errato del prodotto o un inter-
vento di manutenzione scorretto posso-
no comportare un serio rischio di esplo-
sione nella camera di combustione.
Utilizzare esclusivamente il combustibi-
le raccomandato dal produttore. Il pro-
dotto non deve essere utilizzato come
inceneritore.
È vietato utilizzare benzina, combustibi-
le per lampade, kerosene, accendifuoco
liquido per legna, alcool etilico o liquidi
simili per accendere o ravvivare una
fiamma in questo apparecchio. Tenere
questi liquidi a debita distanza dall'ap-
parecchio durante il funzionamento.
È vietato mettere nel serbatoio combu-
stibili diversi da pellet di legno.
Alcuni consigli per evitare fenomeni di
corrosione:
• effettuare accuratamente le operazio-
ni di pulizia ordinaria evitando i depo-
siti di cenere;
• alimentare l’apparecchio solo con
combustibile avente le caratteristiche
riportate alla voce "Caratteristiche del
combustibile";
• non utilizzare solventi, acidi, detersivi o
prodotti aggressivi per la pulizia diret-
ta del vetro o di altri componenti del
prodotto;
• evitare di lasciare il prodotto in con-
dizioni ambienti sfavorevoli (umidità,
salinità dell’aria, intemperie, ecc.);
• se l’apparecchio non viene utilizzato
perunlungotempo(es.periodoestivo),
disconnettere il tubo di ingresso dell’a-
ria comburente e introdurre nella
camera di combustione dei sacchetti
disidratanti per assorbire l’umidità
dell’aria assicurandosi di rimuoverli
alla riaccensione del prodotto.

12 004778982 - 09/08/2022
3 CARATTERISTICHE DEL
COMBUSTIBILE
3.1 Caratteristiche del combustibile
II pellet (Fig. 2) è un composto costituito da varie
tipologie di legno pressato con procedimenti
meccanici nel rispetto delle normative a tutela
dell'ambiente, e l'unico combustibile previsto per
questo tipo di apparecchio.
Fig. 2
L'efficienza e la potenzialità termica dell'appa-
recchio possono variare in relazione al tipo e alla
qualità del pellet utilizzato.
Consigliamo l'uso di pellet classe A1 (norma ISO
17225-2, ENplus A1, DIN Plus o NC 444 categoria
"High Performance NF Pellets biocarburanti
Qualità").
Utilizzare pellet con lunghezza stan-
dard compresa tra 3 e 40 mm.
L'utilizzo di pellet di qualità scaden-
te o non conforme alle indicazioni del
costruttore può compromettere il nor-
male funzionamento dell'apparecchio,
provocare danni (anche estetici) al pro-
dotto e determinare la decadenza della
garanzia.
È vietato usare l'apparecchio come in-
ceneritore di rifiuti.
L'apparecchio è dotato di un serbatoio di conteni-
mento del pellet della capacità indicata nella ta-
bella "4.3 Caratteristiche tecniche" a pagina 19.
II vano di caricamento è posizionato nella parte
superiore, deve essere sempre apribile per poter
effettuare la carica del pellet e deve restare chiuso
durante il funzionamento dell'apparecchio.
Una volta al mese è preferibile esaurire
completamente il pellet nel serbatoio
per eliminare la quantità di polvere del
combustibile.
3.2 Stoccaggio del pellet
II pellet deve essere conservato in un
ambiente asciutto, non troppo freddo e
mantenendo i sacchi chiusi.
Si consiglia di conservare alcuni sacchi di pellet
nel locale di utilizzo dell'apparecchio o in un
locale attiguo purché sia a temperatura e umidità
adeguate e a una distanza di sicurezza (almeno
un metro) da fonti di calore.
II pellet umido e/o freddo (5 °C) riduce la poten-
zialità termica del combustibile ed obbliga ad
effettuare maggiore manutenzione di pulizia del
braciere (materiale incombusto) e del focolare.
Porre particolare attenzione nello stoc-
caggio e movimentazione dei sacchi di
pellet. Deve essere evitata la sua frantu-
mazione e la formazione di segatura.
Se viene immessa segatura nel serbatoio dell'ap-
parecchio, questa potrebbe causare il blocco del
sistema di carica del pellet.

ITALIANO ENGLISH FRANÇAIS
004778982 - 09/08/2022 13

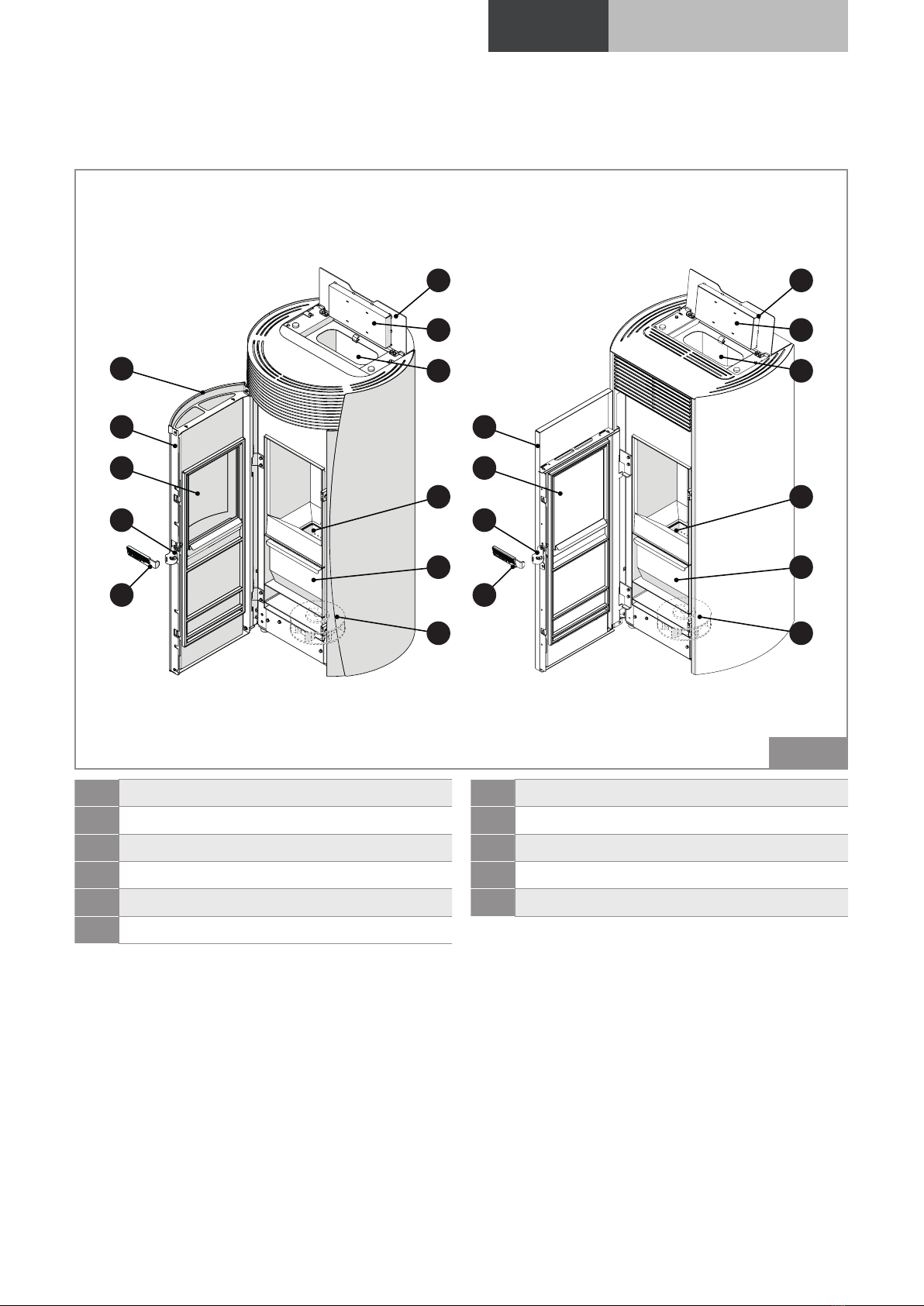

4 CONOSCERE IL PRODOTTO
4.1 Descrizione
VIVIENNE - PRO 2/PRO 3 CLELIA TC - PRO 2/PRO 3
8
7
6
9
10
11
1
2
4
5
3
8
7
6
9
10
11
2
4
5
3
Fig. 3
1Vetro rivestimento porta
2Porta
3Vetro porta interno
4Maniglia di apertura
5Maniglia fredda
6Ventilatore ambiente
7Cassetto cenere
8Braciere
9Serbatoio pellet
10 Display
11 Coperchio serbatoio

14 004778982 - 09/08/2022
VIVIENNE US - PRO2
7
8
9
6
4
5
2
3
1
Fig. 4
1Cavo di alimentazione
2Ventilatore ambiente
3Connettore RJ11
4Interruttore di accensione
5Tubo aria comburente
6Tubo di uscita fumi
7Ventilatore posteriore (PRO 2)
8Termostato a riarmo manuale
9Morsettiera 6 pin

ITALIANO ENGLISH FRANÇAIS
004778982 - 09/08/2022 15
VIVIENNE - PRO 2/PRO 3 CLELIA TC - PRO 2/PRO 3
7
10
8
9
4
6
5
2
3
1
7
10
8
9
4
6
5
2
3
1

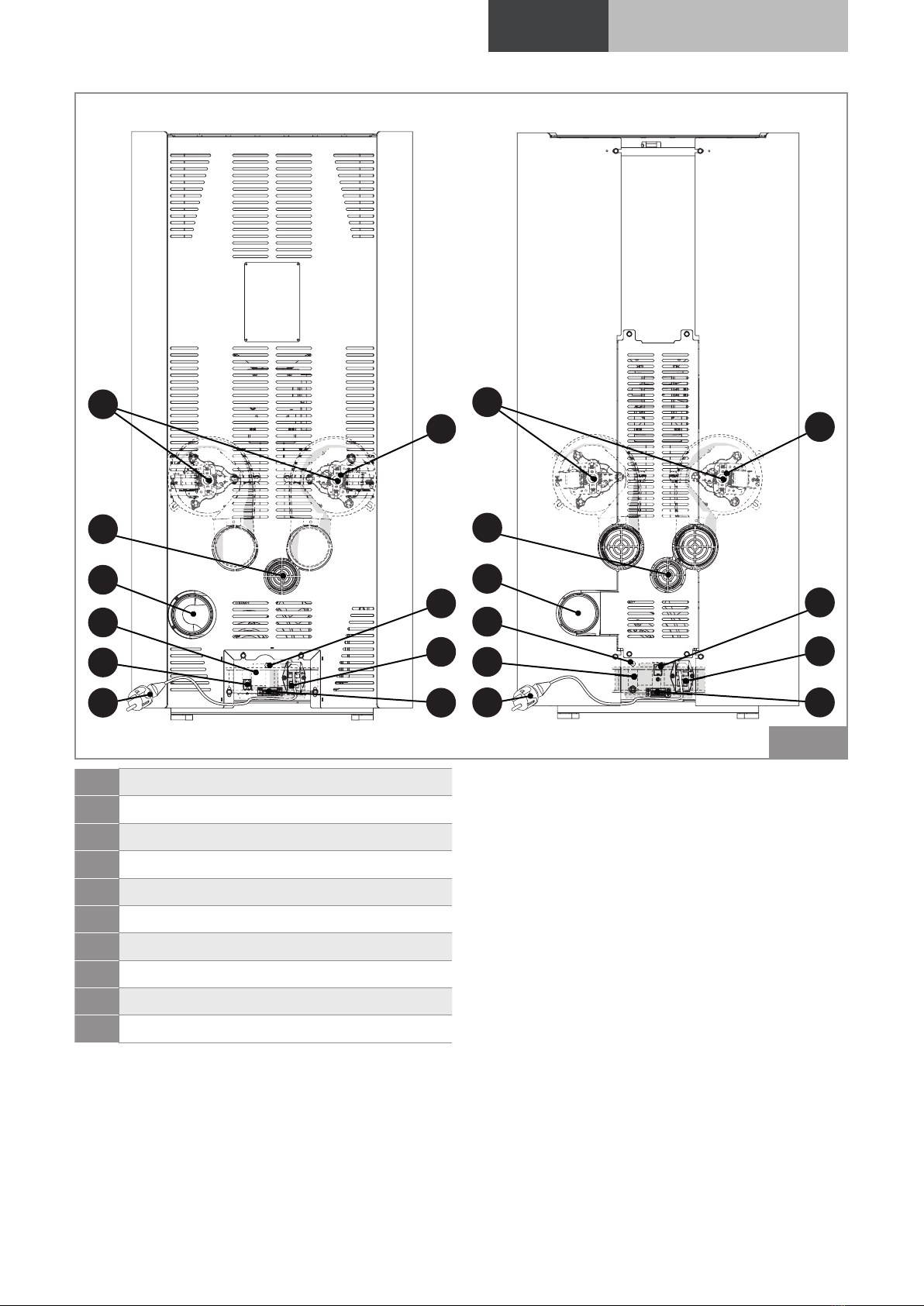

Fig. 5
1Cavo di alimentazione
2Ventilatore ambiente
3Connettore RJ11
4Tubo di uscita fumi
5Tubo aria comburente
6Ventilatori posteriori (PRO 3)
7Ventilatore posteriore (PRO 2)
8Termostato a riarmo manuale
9Interruttore di accensione
10 Morsettiera 6 pin

16 004778982 - 09/08/2022
4.2 Dimensioni
VIVIENNE US
1221
658
12 (+16)
664
583
291,5 291,5
314 268
368 214
299
357
1221
579 85
Ø80 (*)
Ø60
PRO
2
Ø80/130
Ø 130 ingresso aria
Ø 80 uscita fumi
(*) solo per versioni PRO 2
Dimensioni in mm
Fig. 6

ITALIANO ENGLISH FRANÇAIS
004778982 - 09/08/2022 17
1221
547,5
575
583
126 186 271
214,5 154 214,5
219
298
357
1221
575
Ø80
Ø60
Ø80 (*)
Ø80 (*)
PRO
2
PRO3
12 (+16)
Ø 60 ingresso aria
Ø 80 uscita fumi
(*) solo per versioni PRO 2 - PRO 3
Dimensioni in mm
Fig. 7
VIVIENNE

18 004778982 - 09/08/2022
CLELIA TC
Fig. 8
PRO2
PRO3
300
358
220
129 192
217
154
1222
486
Ø 80
Ø 60
539,5 297,5
240
Ø
80
495
588
Ø 60 ingresso aria
Ø 80 uscita fumi
(*) solo per versioni PRO 2 - PRO 3
Dimensioni in mm

ITALIANO ENGLISH FRANÇAIS
004778982 - 09/08/2022 19
4.3 Caratteristiche tecniche
VIVIENNE US VIVIENNE US 9 VIVIENNE US 12
Min Max Min Max
Potenza termica globale (resa) kW 2,8 9,3 2,8 12
Rendimento % 90,9 91,8 90,9 90,9
Temperatura fumi °C 105,9 183,6 105,9 210,7
Portata fumi g/s 3,38 4,91 3,38 5,94
Consumo orario di combustibile kg/h 0,64 2,11 0,64 2,75
Emissioni di CO (al 13% di O2) mg/
Nm3236 9 236 29
Uscita fumi mm Ø 130
Ingresso aria comburente mm Ø 80
Presa d’aria esterna mm Ø 100 Ø 100
Combustibile Pellet di legno
Tiraggio della canna fumaria Pa 12 ± 2
Tiraggio minimo per dimensionamento del camino Pa 0,0
Stufa adatta per locali non inferiori a m340 60
Capacità serbatoio di alimentazione kg 15
Peso kg 165
N° di ventilatori ambiente n° 1 (PRO2)
Portata dei ventilatori ambiente m3/h 100
Dati elettrici VIVIENNE US
9 - 12 9 PRO2 - 12 PRO2
Tensione V 230 230
Frequenza Hz 50 50
Potenza max assorbita in funzionamento W 55 75
Potenza assorbita all’accensione elettrica W 360 360

20 004778982 - 09/08/2022
VIVIENNE - CLELIA TC
VIVIENNE 9
CLELIA TC 9
VIVIENNE 13
CLELIA TC 13
Min Max Min Max
Potenza termica globale (resa) kW 2,8 9,3 2,8 13
Rendimento % 90,9 91,8 90,9 90,5
Temperatura fumi °C 105,9 183,6 105,9 221
Portata fumi g/s 3,38 4,91 3,38 6,33
Consumo orario di combustibile kg/h 0,64 2,11 0,64 2,99
Emissioni di CO (al 13% di O2) mg/
Nm3236 9 236 36
Uscita fumi mm Ø 80
Ingresso aria comburente mm Ø 60
Presa d’aria esterna mm Ø 100 Ø 110
Combustibile Pellet di legno
Tiraggio della canna fumaria Pa 12 ± 2
Tiraggio minimo per dimensionamento del camino Pa 0,0
Stufa adatta per locali non inferiori a m340 60
Capacità serbatoio di alimentazione kg 18
Peso kg 153 155
N° di ventilatori ambiente n° 1 (PRO2) 2 (PRO3)
Portata dei ventilatori ambiente m3/h 100
Dati elettrici VIVIENNE - CLELIA TC
9 - 13 9 PRO2 13 PRO3
Tensione V 230 230 230
Frequenza Hz 50 50 50
Potenza max assorbita in
funzionamento W55 75 130
Potenza assorbita all’accensione
elettrica W 360 360 360
