Palazzetti MX 25:9F Manual

ECOMONOBLOCCO MX 25:9F
MANUALE DI INSTALLAZIONE E MANUTENZIONE
Il presente manuale è parte integrante del prodotto.
Si raccomanda di leggere attentamente le istruzioni prima
dell’installazione, manutenzione o utilizzo del prodotto.
Istruzioni originali
INSTALLATION AND MAINTENANCE MANUAL
This manual is an integral part of the product.
Read the instructions carefully before installing, servicing or
operating the product.
Translation of the original instructions
INSTALLATIONS UND WARTUNGSANLEITUNGEN
Die vorliegende Anleitung ist fester Bestandteil des Produkts.
Vor der Installation, Wartung und Verwendung die
Anleitugen stets aufmerksam durchlesen.
Übersetzung der Original-Bedienungsanleitung
NOTICE D’INSTALLATION ET D’ENTRETIEN
Le présent manuel fait partie intégrante du produit.
Il est conseillé de lire attentivement les consignes avant
l'installation, l'entretien ou l'utilisation du produit.
Traduction des instructions originales
MANUAL DE INSTALACIÓN Y MANTENIMIENTO
Este manual es parte integrante del producto.
Se recomienda leer detenidamente las instrucciones antes
de la instalación, el mantenimiento y el uso del producto.
Traducción de las instrucciones originales

IT
Gentile cliente,
desideriamo innanzitutto ringraziarLa per la preferenza
che ha voluto accordarci acquistando il nostro prodotto e ci
congratuliamo con Lei per la scelta.
Per consentirLe di utilizzare al meglio il suo prodotto, la
invitiamo a seguire attentamente quanto descritto nel
presente manuale.
EN
Dear Customer,
We’d like to thank you for having purchased one of our
products and congratulate you on your choice.
To make sure you get the most out of your product, please
carefully follow the instructions provided in this manual.
DE
Sehr geehrter Kunde,
Zuallererst möchten wir Ihnen für den uns gewährten Vorzug
danken und Ihnen zur Wahl gratulieren.
Damit Sie Ihren neuen Produkt, so gut wie möglich
benutzen können, bitten wir Sie, die in dieser Bedienungs-
und Wartungsanleitung enthaltenen Angaben genau zu
befolgen.
FR
Cher client,
Nous souhaitons avant tout vous remercier de la préférence
que vous nous avez accordée en achetant notre produit et
vous félicitions pour votre choix.
Afin de vous permettre de profiter au mieux de votre
nouveau produit, nous vous invitons à suivre attentivement
les instructions reportées dans cette notice.
ES
Estimado Cliente,
Deseamos agradecerle por la preferencia que nos ha otorgado
adquiriendo nuestro producto y lo felicitamos por su elección.
Para el mejor uso de su producto, lo invitamos a leer con
atención cuanto se describe en el presente manual.

004778930 - 06/12/2021 3
ITALIANO DEUTSCHENGLISH FRANÇAIS ESPAÑOL
INDICE
1 PREMESSA GENERALE 5
1.1 Simbologia 5
1.2 Destinazione d’uso 5
1.3 Scopo e contenuto del manuale 5
1.4 Conservazione del manuale 5
1.5 Aggiornamento del manuale 5
1.6 Generalità 5
1.7 Conformità 6
1.8 Responsabilità del costruttore 6
1.9 Assistenza tecnica e manutenzione 7
1.10 Parti di ricambio 7
1.11 Targhetta matricola 7
1.12 Consegna dell’apparecchio 7
2 AVVERTENZE PER LA SICUREZZA 8
2.1 Avvertenze per l’installatore 8
2.2 Avvertenze per il personale tecnico addetto alla manutenzione 9
2.3 Avvertenze per l'utilizzatore 9
3 CARATTERISTICHE DEL COMBUSTIBILE 11
3.1 Caratteristiche del combustibile 11
4 CONOSCERE IL PRODOTTO 12
4.1 Descrizione 12
4.2 Dimensioni 13
4.3 Caratteristiche tecniche 14
4.4 Targhetta matricola 15
5 MOVIMENTAZIONE E TRASPORTO 16
5.1 Trasporto 16
5.2 Verifica piano d'appoggio 17
6 PREPARAZIONE DEL LUOGO DI INSTALLAZIONE 17
6.1 Considerazioni generali 17
Utente e Installatore Installatore

4 004778930 - 06/12/2021
6.2 Precauzioni per la sicurezza 17
6.3 Luogo d’installazione 18
7 INSTALLAZIONE 18
7.1 Considerazioni generali 18
7.2 Posizionamento a secco 18
7.3 Livellamento dell’apparecchio 19
7.4 Schema di montaggio 19
7.5 Messa a terra 20
7.6 Sistema di evacuazione dei fumi 20
7.7 Presa d’aria 21
7.8 Collegamento mandata aria calda 22
7.9 Controcappa 22
8 MESSA IN SERVIZIO 23
8.1 Descrizione e posizionamento deflettori 23
8.2 Montaggio deflettori 23
8.3 Montaggio refrattario 24
8.4 Verifica base in ghisa 25
8.5 Prima accensione 25
8.6 Combustione 25
9 ACCENSIONE 26
9.1 Ricarica del combustibile 26
9.2 Funzionamento 26
10PULIZIA E MANUTENZIONE 27
10.1 Programma di pulizia e manutenzione ordinaria 27
10.2 Pulizia ordinaria 28
10.3 Manutenzione ordinaria 29
11 DEMOLIZIONE E SMALTIMENTO 31
11.1 Smaltimento componenti elettrici (ove presenti) 32

004778930 - 06/12/2021 5
ITALIANO DEUTSCHENGLISH FRANÇAIS ESPAÑOL
1 PREMESSA GENERALE
Le apparecchiature da riscaldamento Palazzetti
sono costruite e collaudate seguendo le prescri-
zioni di sicurezza indicate nelle direttive europee
di riferimento.
La stampa, la traduzione e la riproduzione anche
parziale del presente manuale s’intendono vin-
colate dall’autorizzazione Palazzetti. Le informa-
zioni tecniche, le rappresentazioni grafiche e le
specifiche presenti in questo manuale non sono
divulgabili.
Non operare se non si sono ben comprese tutte
le informazioni riportate nel manuale; in caso di
dubbi richiedere sempre la consulenza o l’inter-
vento di personale specializzato Palazzetti.
Palazzetti si riserva il diritto di modificare spe-
cifiche e caratteristiche tecniche e/o funzionali
del prodotto in qualsiasi momento senza darne
preavviso.
1.1 Simbologia
Nel presente manuale i punti di rilevante impor-
tanza sono evidenziati dalla seguente simbologia:
INDICAZIONE: Indicazioni concernenti
il corretto utilizzo dell'apparecchio e le
responsabilità dei preposti.
ATTENZIONE: Punto nel quale viene
espressa una nota di particolare
rilevanza.
PERICOLO: Viene espressa un’impor-
tante nota di comportamento per
la prevenzione di infortuni o danni
materiali.
1.2 Destinazione d’uso
L'apparecchio, oggetto del presente ma-
nuale, è un ecomonoblocco per riscalda-
mento domestico da interno, adatto alla
combustione di legna a ciocchi.
L’apparecchio deve funzionare solo con
la porta del focolare chiusa.
La destinazione d’uso indicata è valida solo per
apparecchi in piena efficienza strutturale, mec-
canica ed impiantistica.
1.3 Scopo e contenuto del manuale
Lo scopo del manuale è quello di fornire le regole
fondamentali e di base per una corretta installa-
zione dell'apparecchio.
La scrupolosa osservanza di quanto in esso de-
scritto garantisce un elevato grado di sicurezza e
produttività dell'apparecchio.
1.4 Conservazione del manuale
Conservazione e consultazione
Il manuale deve essere conservato con cura e
deve essere sempre disponibile per la consul-
tazione, sia da parte dell’utilizzatore che degli
addetti al montaggio e alla manutenzione.
Il manuale d’installazione è parte integrante
dell’apparecchio.
Deterioramento o smarrimento
In caso di necessità fare richiesta di un’ulteriore
copia a Palazzetti.
Cessione dell’apparecchio
In caso di cessione dell’apparecchio l’utente è ob-
bligato a consegnare al nuovo acquirente anche
il presente manuale.
1.5 Aggiornamento del manuale
Il presente manuale rispecchia lo stato dell’ar-
te al momento dell’immissione sul mercato
dell'apparecchio.
I prodotti già presenti sul mercato, con la relativa
documentazione tecnica, non verranno conside-
rati da Palazzetti carenti o inadeguati a seguito
di eventuali modifiche, adeguamenti o applica-
zione di nuove tecnologie su prodotti di nuova
commercializzazione.
1.6 Generalità
Le indicazioni riportate nel presente manuale
valgono come regola generale; devono comun-
que essere rispettate tutte le norme previste
dalla legislazione locale, nazionale ed europea
vigente nel paese dove l’apparecchio è installato.
Informazioni
In caso di scambio di informazioni con il Costrut-
tore dell'apparecchio fare riferimento al numero
di serie ed ai dati identificativi indicati sulla tar-
ghetta matricola.
In caso di problemi, contattare il rivenditore o un
tecnico qualificato autorizzato dal costruttore;
in caso di riparazione, richiedere l’uso di ricambi
originali.
Controllare e pulire periodicamente il condotto
di uscita fumi (collegamento alla canna fumaria).

6 004778930 - 06/12/2021
L'ecomonoblocco non è un apparecchio di
cottura.
Conservare il presente manuale di istruzioni, che
sarà parte integrante dell'apparecchio per tutta
la sua vita utile. In caso di vendita o cessione
dell'apparecchio a un altro utente, assicurarsi
sempre che il libretto accompagni il prodotto.
In caso di smarrimento, contattare il costruttore
o il rivenditore autorizzato per una copia.
Manutenzione
Le operazioni di manutenzione devono essere
eseguite da personale qualificato e abilitato ad
intervenire sull'apparecchio a cui fa riferimento il
presente manuale.
Responsabilità delle opere di installazione
La responsabilità delle opere eseguite per l’in-
stallazione dell'apparecchio non può essere con-
siderata a carico della Palazzetti; essa è e rimane
a carico dell’installatore, al quale è demandata
l’esecuzione delle verifiche relative alla canna
fumaria, alla presa d’aria e alla correttezza delle
soluzioni di installazione proposte.
1.7 Conformità
Gli apparecchi, oggetto del presente manuale,
sono conformi alle disposizioni legislative delle
seguenti direttive comunitarie:
2018/852: Direttiva Imballi
2009/125/CE: Direttiva Progettazione
Ecocompatibile
REGOLAMENTO (UE) N. 305/2011 (CPR)
REGOLAMENTO DELEGATO (UE) 2015/1186
(ECOLABELLING)
REGOLAMENTO (UE) 2017/1369 (EPREL)
REGOLAMENTO (CE) n. 1907/2006 (REACH)
REGOLAMENTO (UE) 2015/1185 (ECODESIGN)
Sono state applicate le seguenti norme armoniz-
zate e/o regolamenti:
CPR:
- EN 13229:2006
1.8 Responsabilità del costruttore
Con la consegna del presente manuale
Palazzetti declina ogni responsabilità,
sia civile che penale, diretta o indiretta,
dovuta a:
• installazione non conforme alle normative vi-
genti nel paese e alle direttive di sicurezza;
• inosservanza parziale o totale delle istruzioni
contenute nel manuale;
• installazione da parte di personale non qualifi-
cato e/o non addestrato;
• uso non conforme alle direttive di sicurezza;
• modifiche e/o riparazioni non autorizzate dal
costruttore effettuate sull'apparecchio;
• carenza di manutenzione;
• eventi eccezionali.

004778930 - 06/12/2021 7
ITALIANO DEUTSCHENGLISH FRANÇAIS ESPAÑOL
1.9 Assistenza tecnica e
manutenzione
Palazzetti mette a disposizione una fitta rete di
centri di assistenza con tecnici specializzati, for-
mati e preparati.
La sede centrale e la nostra rete vendita è a vostra
disposizione per indirizzarvi al più vicino centro
di assistenza autorizzato.
1.10 Parti di ricambio
Impiegare esclusivamente parti di ricambio
originali.
Non attendere che i componenti siano logorati
dall’uso prima di procedere alla loro sostituzione.
Sostituire un componente usurato prima della
rottura favorisce la prevenzione degli infortuni
derivanti da incidenti causati proprio dalla rot-
tura improvvisa dei componenti, che potrebbero
provocare gravi danni a persone e cose.
1.11 Targhetta matricola
La targhetta matricola (A) riporta tutti i dati
caratteristici relativi all'apparecchio, compresi
i dati del Costruttore, il numero di Matricola e il
marchio .
È fornita a corredo del prodotto e, in fase di
installazione, deve essere posta sotto il profilo
coprimarmo dell'ecomonoblocco (accessibile
sollevando il piano fuoco) (Fig. 1).
Le immagini del prodotto sono indicative Fig. 1
Il numero di Matricola deve essere sempre indi-
cato per qualsiasi tipo di richiesta riguardante
l'apparecchio.
1.12 Consegna dell’apparecchio

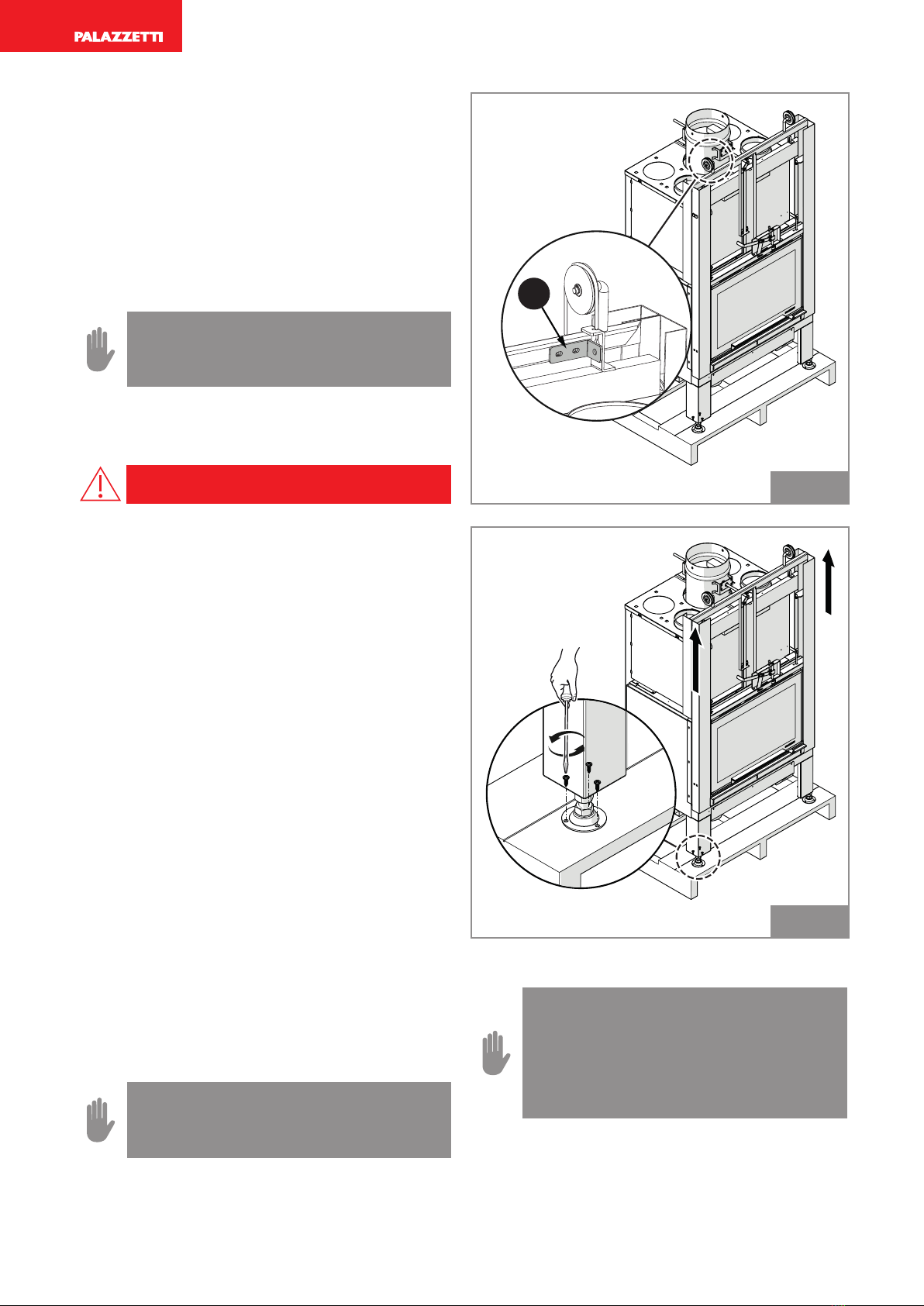

L’apparecchio viene consegnato perfettamente
imballato e fissato ad una pedana in legno che
ne permette la movimentazione mediante car-
relli elevatori e/o altri mezzi.
All’interno dell’apparecchio viene alle-
gato il seguente materiale:
• manuale di uso, installazione e manu-
tenzione;
• etichetta codice a barre;
• guanto di protezione;
• chiave esagonale di sblocco porta.

8 004778930 - 06/12/2021
2 AVVERTENZE PER LA
SICUREZZA
2.1 Avvertenze per l’installatore
Osservare le prescrizioni indicate nel
presente manuale.
Le istruzioni di montaggio e
smontaggio dell’apparecchio
sono riservate ai soli tecnici
specializzati.
L'installazione, l'utilizzo e la manu-
tenzione del prodotto devono essere
fatti in conformità con le disposizioni
del costruttore e nel rispetto delle
normative. Il mancato rispetto delle
indicazioni fornite ed operazioni non
corrette possono essere causa di situa-
zioni di pericolo, danni a cose, persone,
animali, problemi di salute o anomalie
di funziona mento.
L’installazione, la verifica del funzio-
namento e la manutenzione vanno
eseguite esclusivamente da personale
autorizzato e qualificato.
Il rivestimento deve essere realizzato in
modo tale da impedire all’utilizzatore
di poter accedere a parti pericolose.
L'installazione e la manutenzione del
prodotto devono essere eseguite esclu-
sivamente da personale qualificato ed
in possesso di adeguata conoscenza
del prodotto stesso. Usare solo ricambi
originali consigliati dal produttore.
La responsabilità delle opere eseguite
nello spazio d’ubicazione dell'apparec-
chio è, e rimane, a carico dell’utilizzato-
re; a quest’ultimo è demandata anche
l’esecuzione delle verifiche relative alle
soluzioni d’installazione proposte.
L’installatore deve ottemperare a tutti
i regolamenti di sicurezza locali, nazio-
nali ed europei.
L’apparecchio dovrà essere installato
su pavimenti con adeguata capacità
portante.
Verificare che le predisposizioni
della canna fumaria e della
presa d’aria siano conformi al
tipo d’installazione.
L’installatore, prima di avviare le fasi di
montaggio o di smontaggio dell'appa-
recchio, deve ottemperare alle precau-
zioni di sicurezza previste per legge e in
particolare a:
• non operare in condizioni avverse;
• deve operare in perfette condizioni
psicofisiche e deve verificare che i di-
spositivi antinfortunistici individuali e
personali siano integri e perfettamen-
te funzionanti;
• deve indossare guanti e scarpe
antinfortunistiche;
• deve usufruire di utensili muniti di
isolamento elettrico;
• deve accertarsi che l’area interessata
alle fasi di montaggio/smontaggio sia
libera da ostacoli.
Installare il prodotto in locali che non
siano a pericolo incendio e predisposti
di tutti i servizi quali alimentazioni (aria)
e scarichi per i fumi.
Valutare le condizioni statiche del piano
su cui graviterà il peso del prodotto e
provvedere ad un adeguato isolamen-
to nel caso sia costruito in materiale
infiammabile (es. legno, moquette,
plastica).

004778930 - 06/12/2021 9
ITALIANO DEUTSCHENGLISH FRANÇAIS ESPAÑOL
2.2 Avvertenze per il personale
tecnico addetto alla manutenzione
Le operazioni di manutenzione devono
essere eseguite solo da personale auto-
rizzato e qualificato.
Osservare le prescrizioni indicate nel
presente manuale.
Usare sempre i dispositivi di sicurezza
individualeeglialtrimezzidiprotezione.
Prima di iniziare qualsiasi operazio-
ne di manutenzione assicurarsi che
l’apparecchio, nel caso in cui sia stato
utilizzato, si sia raffreddato.
Qualora anche uno solo dei dispositivi
di sicurezza risultasse non funzionante,
l'apparecchio è da considerarsi non
funzionante.
2.3 Avvertenze per l'utilizzatore
L'apparecchio può essere messo in
funzione solo ad installazione ultimata
comprensiva del rivestimento.
Per il corretto uso del prodotto e per
prevenire incidenti si devono sempre
osservare le indicazioni riportate nel
presente manuale.
L'apparecchio presenta delle superfici
esterne particolarmente calde (porta,
maniglia, vetro, tubi uscita fumi, ecc.).
Occorre quindi evitare di entrare in
contatto con queste parti senza ade-
guati indumenti di protezione o appo-
siti mezzi, eventualmente in dotazione.
Per questo motivo si raccomanda la
massima cautela durante il funziona-
mento in particolare:
Non toccare e non avvicinarsi
al vetro della porta focolare,
potrebbe causare ustioni; non
guardare la fiamma per lungo
tempo.
Non appoggiare direttamente
biancheria sull'apparecchio con
l'intento di farla asciugare: peri-
colo di incendio.
• non toccare lo scarico dei fumi;
• non eseguire pulizie di qua-
lunque tipo;
• non scaricare le ceneri;
• non aprire il cassetto cenere
(ove previsto).
L'apparecchio può essere utilizzato da
bambini di età non inferiore a 8 anni e
da persone con ridotte capacita fisiche,
sensoriali o mentali, o prive di espe-
rienza o della necessaria conoscenza,
purché sotto sorveglianza oppure dopo
che le stesse abbiano ricevuto istruzioni
relative all'uso sicuro dell'apparecchio e
alla comprensione dei pericoli ad esso
inerenti. I bambini non devono giocare
con l'apparecchio. La pulizia destinata
ad essere effettuata dall'utilizzatore
non deve essere effettuata da bambini
senza sorveglianza.
Prima di iniziare qualsiasi operazione,
l’utente o chiunque si appresti ad
operare sul prodotto dovrà aver letto
e compreso l’intero contenuto del
presente manuale di installazione e
utilizzo. Errori o cattive impostazioni
possono provocare condizioni di peri-
colo e/o funzionamento irregolare.
L'utente non specializzato deve essere
tutelato dall'accesso a qualunque
parte possa esporlo a pericoli. Non deve
perciò essere autorizzato ad intervenire
su parti interne a rischio.
Rispettare le istruzioni e gli avvertimen-
ti evidenziati dalle targhette esposte
sull'apparecchio.
Le targhette sono dispositivi antinfortu-
nistici, pertanto devono essere sempre
perfettamente leggibili. Qualora risul-
tassero danneggiate ed illeggibili è

10 004778930 - 06/12/2021
obbligatorio sostituirle, richiedendone
il ricambio originale al Costruttore.
Seguire scrupolosamente il program-
ma di manutenzione ordinaria e
straordinaria.
Non impiegare l'apparecchio senza
prima avere eseguito la pulizia
giornaliera.
Non utilizzare l'apparecchio in caso di
funzionamento anomalo, sospetto di
rottura o rumori insoliti.
In caso di guasto o malfunzionamento,
spegnerel'apparecchioecontattareim-
mediatamente il tecnico specializzato.
Non gettare acqua sull'apparecchio in
funzionamento o per spegnere il fuoco
nel braciere.
Non usare l'apparecchio come suppor-
to ad ancoraggio di qualunque tipo.
È vietato utilizzare il prodotto come
scala o struttura di appoggio.
Non pulire l'apparecchio fino a comple-
to raffreddamento di struttura e ceneri.
In caso di fuoriuscita di fumo nella
stanza o di deflagrazione ai danni del
dispositivo, spegnerlo, areare il locale e
contattare immediatamente l’installa-
tore/il tecnico addetto all’assistenza.
In caso di incendio nella canna fu-
maria cercare di spegnere il fuoco
nell’apparecchio chiudendo tutta l’aria
primaria tramite il registro aria com-
burente. Quindi chiamare le autorità
competenti.
In caso di malfunzionamento dell'appa-
recchio dovuto ad un tiraggio non otti-
male della canna fumaria effettuarne la
pulizia seguendo la procedura descritta
nel paragrafo "10.3.2 Manutenzione del
sistema fumario" a pagina 30.
Non toccare le parti verniciate durante
il funzionamento per evitare danneg-
giamenti alla verniciatura.
Ogni responsabilità per un uso impro-
prio del prodotto è totalmente a carico
dell’utente e solleva il produttore da
ogni responsabilità civile e penale.
È vietato far funzionare l'appa-
recchio con la porta aperta.
È vietato utilizzare l'apparecchio se il
vetro o le guarnizioni della porta sono
danneggiati.
Qualsiasi tipo di manomissione o di so-
stituzione non autorizzata di particolari
non originali del prodotto può essere
pericoloso per l’incolumità dell’opera-
tore e sollevano la ditta da ogni respon-
sabilità civile e penale.
Prima di ogni accensione accertarsi di
aver correttamente pulito il cassetto
cenere.
Non lavare il prodotto con acqua.
Non sostare per un lungo periodo da-
vanti al prodotto in funzione.
Unusoerratodelprodottoouninterven-
to di manutenzione scorretto possono
comportare un serio rischio di esplosio-
ne nella camera di combustione.
Utilizzare esclusivamente il combu-
stibile raccomandato dal produttore.
Il prodotto non deve essere utilizzato
come inceneritore.
È vietato utilizzare benzina, combustibi-
le per lampade, kerosene, accendifuoco
liquido per legna, alcool etilico o liquidi
simili per accendere o ravvivare una
fiamma in questo apparecchio. Tenere
questi liquidi a debita distanza dall'ap-
parecchio durante il funzionamento.
Alcuni consigli per evitare fenomeni di
corrosione:
• effettuare accuratamente le opera-
zioni di pulizia ordinaria evitando i
depositi di cenere;
• alimentare l’apparecchio solo con
combustibile avente le caratteristiche

004778930 - 06/12/2021 11
ITALIANO DEUTSCHENGLISH FRANÇAIS ESPAÑOL
riportate alla voce "Caratteristiche
del combustibile";
• non utilizzare solventi, acidi, detersivi
o prodotti aggressivi per la pulizia
diretta del vetro o di altri componenti
del prodotto;
• evitare di lasciare il prodotto in con-
dizioni ambienti sfavorevoli (umidità,
salinità dell’aria, intemperie, ecc.);
• se l’apparecchio non viene utilizzato
per un lungo tempo (es. periodo
estivo), introdurre nella camera di
combustione dei sacchetti disidra-
tanti per assorbire l’umidità dell’aria
assicurandosi di rimuoverli alla riac-
censione del prodotto.
3 CARATTERISTICHE DEL
COMBUSTIBILE
3.1 Caratteristiche del combustibile
L’apparecchio va alimentato preferibilmente
con legna di faggio / betulla ben stagionata.
Ciascun tipo di legna possiede caratteristiche di-
verse che influenzano anche il rendimento della
combustione.
L’uso delle conifere (pino – abete) è
sconsigliato: contengono elevate quan-
tità di sostanze resinose che intasano
velocemente la canna fumaria.
Non possono essere bruciati cascami,
corteccia, legna trattata con vernici,
pannelli, carbone, materiali plastici,
carta e cartone pena decadimento
della garanzia dell’apparecchio.
L'uso continuo e prolungato di legna
particolarmente ricca di oli aromati-
ci (es. eucalipto, mirto, etc.) provoca il
deterioramento repentino dei com-
ponenti interni che compongono il
prodotto.
La resa nominale in kW dell’apparecchio si ottie-
ne bruciando una corretta quantità di legna, fa-
cendo attenzione a non sovraccaricare la camera
di combustione.
La legna deve avere una percentuale consigliata
di umidità non superiore al 25%, una lunghezza
ideale di circa 33 cm e deve essere sistemata in
posizione orizzontale facendo attenzione a non
ostruire completamente le fessure della griglia
focolare ed i fori anteriori e posteriori del distribu-
tore aria comburente.
La norma di riferimento per il combustibile e
la UNI/ISO 17225-1 “legna a ciocchi di origine
forestale”.
È vietato usare l'apparecchio come in-
ceneritore di rifiuti.

12 004778930 - 06/12/2021

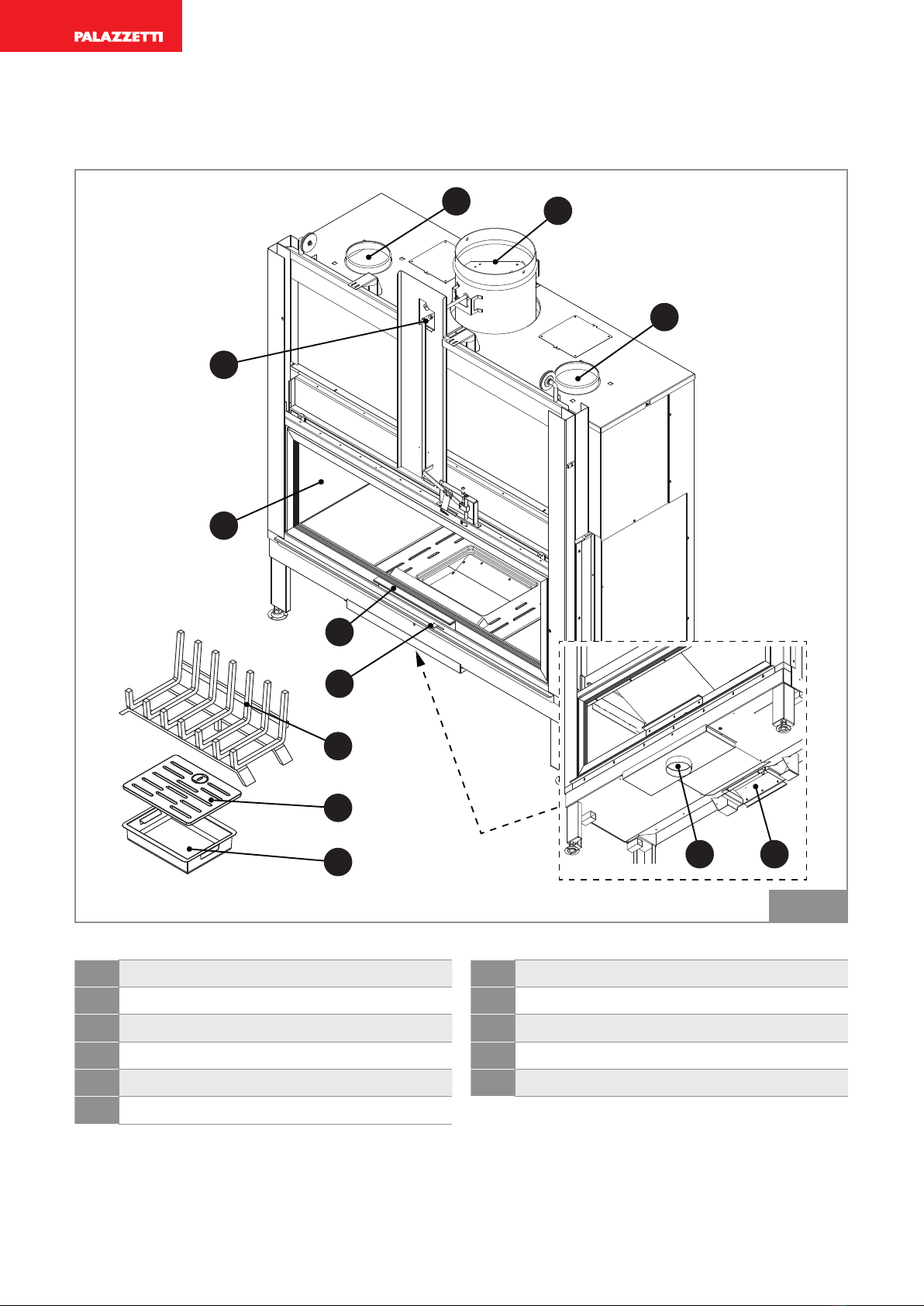

4 CONOSCERE IL PRODOTTO
4.1 Descrizione
1
2
11
3
4
7
6
5
8 9
1
10
Fig. 2
1Predisposizione canalizzazione aria
2Vetro porta
3Maniglia di apertura porta
4Regolazione aria comburente
5Portalegna
6Griglia focolare
7Cassetto cenere
8Ingresso aria comburente
9Predisposizione ventilatore opzionale
10 Uscita fumi
11 Valvola bypass

004778930 - 06/12/2021 13
ITALIANO DEUTSCHENGLISH FRANÇAIS ESPAÑOL
4.2 Dimensioni
1516
1354
340 397
246Ø
107Ø
572
1242
677
227900
187
285
318
Ø138,5
426
1299
Ø 107 ingresso aria comburente
Ø 246 uscita fumi
(*) altezza variabile in funzione dei piedini
Dimensioni in mm
Fig. 3

14 004778930 - 06/12/2021
4.3 Caratteristiche tecniche
Dati tecnici MX 25:9F
Classe di appartenenza in riferimento a D.L.G. 186/2017 Nr. 4 stelle
Potenza termica nominale (*) kW 18,3
Rendimento % 77,1
Consumo orario di combustibile kg/h 4,2
Portata dei fumi g/s 15,3
Emissioni di CO (13% di O2) mg/Nm31199
Temperatura fumi °C 260,1
Combustibile Legna
Tiraggio del camino Pa 12 ± 2
Peso kg 315
Tubo uscita fumi mm Ø 250
Presa d'aria esterna mm Ø 130
Tubo ingresso aria comburente mm Ø 110
Adatto per locali non inferiori a: m3100
Dati elettrici MX 25:9F
Tensione V -
Frequenza Hz -
Potenza max assorbita in funzionamento W -
(*) Le prestazioni di cui alle caratteristiche tecniche sono ottenute col registro aria primaria posizio-
nato sulla prima tacca da sinistra - Pulizia vetro tutta chiusa.

004778930 - 06/12/2021 15
ITALIANO DEUTSCHENGLISH FRANÇAIS ESPAÑOL
4.4 Targhetta matricola
Palazzetti Lelio S.p.A. - via Roveredo 103 - 33080 Porcia (PN)
Combustibile Legna
Potenza termica max introdotta PImax ...
...
...
...
...
...
kW
Potenza termica nominale Pmax kW
Rendimento alla potenza nominale EFFmax %
Emissioni di CO alla potenza nominale(13% O2) COmax mg/Nm3
Polveri alla potenza nominale(13% O2) Dust mg/Nm3
Temperatura fumi Tf °C
Distanza minima da materiali infiammabili X1/X2/Y ... / ... / ... mm
Leggere e seguire le istruzioni di uso e manutenzione
Usare solo il combustibile raccomandato
Non usare in canna fumaria condivisa
L'apparecchio funziona a combustione intermittente
Made in Italy
Fig. 4
FCombustibile
PImax Potenza termica max introdotta
Pmax Potenza termica nominale
all’ambiente
EFFmax Rendimento alla potenza nominale
COmax
(13% O2)
Emissioni di CO alla potenza nomi-
nale (13%O2)
Dust Polveri
Tf Temperatura fumi
X1/X2/Y Distanza minima da materiali
infiammabili

16 004778930 - 06/12/2021
A
Le immagini del prodotto sono indicative Fig. 5
Le immagini del prodotto sono indicative Fig. 6
5.1 Trasporto
Accertarsi che il carrello sollevatore
abbia una portata superiore al peso
dell’apparecchiatura da sollevare. Al
manovratore dei mezzi di sollevamen-
to spetterà tutta la responsabilità del
sollevamento dei carichi.
5 MOVIMENTAZIONE E
TRASPORTO
L’apparecchio viene consegnato completo di
tutte le parti previste: struttura metallica monta-
ta e rivestimento interno camera di combustione
separato. Queste parti sono contenute all’interno
di un imballo adeguato ai lunghi trasporti.
Consigliamo di disimballare l’apparecchio solo
quando è giunto sul luogo d’installazione.
Procedere allo spostamento e al disim-
ballaggio dell'apparecchio con ade-
guati mezzi.
Fare attenzione che i bambini non giochino
con i componenti dell’imballo (es. pellicole e
polistirolo):
Pericolo di soffocamento!
Durante le operazioni di movimento, solleva-
mento e disimballaggio dell'apparecchio è asso-
lutamente necessario:
• mantenerlo sempre in posizione verticale;
• non ribaltarlo mai in posizione orizzontale;
• Rimozione dalla paletta di trasporto
Lo smaltimento dei materiali può essere affidato
anche a terzi, purché si ricorra sempre a ditte
autorizzate al recupero e all’eliminazione dei
materiali in questione.
Attenersi sempre e comunque alle normative in
vigore nel paese in cui si opera per lo smaltimento
dei materiali ed eventualmente per la denuncia
di smaltimento.
Per rimuovere l'apparecchio dalla paletta di
trasporto:
• Rimuovere la gabbia in legno.
• Rimuovere la pellicola termoretraibile.
• Assicurarsi che le funi siano nella gola del-
le pulegge quindi, sbloccare il contrappeso
rimuovendo le staffe di fissaggio (A-Fig. 5) e
le fascette.
• Ove presente, rimuovere dal pallet l’imballo
contenente le parti del rivestimento interne del
focolare.
Rimuovere le viti che fissano i piedi-
ni dell’apparecchio al pallet (Fig. 6) e
rimuoverlo.

004778930 - 06/12/2021 17
ITALIANO DEUTSCHENGLISH FRANÇAIS ESPAÑOL
Porre particolare attenzione a proteg-
gere adeguatamente i pavimenti in
legno o parquet per evitare che il peso
dell’apparecchio possa rovinarli duran-
te lo spostamento.
Durante il sollevamento evitare strappi o bruschi
movimenti.
Fare attenzione alla tendenza allo sbilanciamen-
to dell’apparecchiatura.
5.2 Verifica piano d'appoggio
Verificare la portata del solaio.
Nel caso di un solaio non idoneo a sostenere il
peso dell'apparecchio procedere all'installazione
di opportune piastre in acciaio (A-Fig. 7) o base
in cemento (A-Fig. 8) provvista di rete elettro-
saldata 10x10x6 (B - Fig. 8) per ripartire il peso.
Per le dimensioni delle piastre e della
base in cemento avvalersi di un tecnico
qualificato.
Si consiglia di installare l'apparecchio a un'altezza
dal pavimento al piano fuoco di circa 35-40cm
per facilitarne l'utilizzo.
Per la messa in piano dell'apparecchio usare le
apposite viti di regolazione poste sotto i piedi
dello stesso.
10 mm
A
Le immagini del prodotto sono indicative Fig. 7
A
B
Le immagini del prodotto sono indicative Fig. 8
6 PREPARAZIONE
DEL LUOGO DI
INSTALLAZIONE
6.1 Considerazioni generali
Nei paragrafi successivi sono riportate alcune
indicazioni da rispettare per ottenere il massimo
rendimento del prodotto acquistato e il funzio-
namento in sicurezza. Le seguenti indicazioni
rimangono comunque subordinate al rispetto di
eventuali leggi e normative nazionali, regionali e
comunali vigenti nel paese dove avviene l’instal-
lazione dell'apparecchio.
Per l'Italia l'installazione deve essere effettuata da
persona le qualificato in osservanza alla norma
EN 10683.
6.2 Precauzioni per la sicurezza
Le operazioni di montaggio e smontaggio
dell’apparecchio sono riservate ai soli tecnici
specializzati.
Si raccomanda di accertarsi della loro qualifica e
delle loro reali capacità.
Per l’Italia tali tecnici devono essere in
possesso di abilitazione alla lettera “C”
rilasciata dalla camera di commercio in
base al D.M. 37/08.

18 004778930 - 06/12/2021
6.3 Luogo d’installazione
Per le distanze minime che devono essere ri-
spettate nel posizionamento dell'apparecchio
rispetto a materiali e oggetti infiammabili fare
riferimento alle indicazioni di Fig. 9.
X2
Y2
Z
Y1
X1
Le immagini del prodotto sono indicative Fig. 9
Modello X1 X2 Y1 Y2 Z
MX 25:9F 1000 300 450 450 750 mm
Pavimenti costituiti da materiale infiammabile
come ad esempio legno, parquet, linoleum,
laminato o coperti da tappeti devono essere pro-
tetti da una base ignifuga sotto l'apparecchio che
protegga anche la parte frontale dall’eventuale
caduta di residui della combustione durante la
pulizia.
Il costruttore declina ogni responsabilità per
eventuali variazioni delle caratteristiche del mate-
riale costituente il pavimento sotto la protezione.
Prevedere uno spazio tecnico accessi-
bile per le eventuali manutenzioni.
Si ricorda di rispettare la distanza minima dai
materiali infiammabili (X), riportata sulla targhet-
ta identificativa dei tubi usati per realizzare il
camino.
Prevedere l'arrivo della linea elettrica in prossimi-
tà dell'apparecchio per il collegamento del cavo
di alimentazione (se presente).
•
7 INSTALLAZIONE
7.1 Considerazioni generali
Nei paragrafi successivi sono riportate alcune
indicazioni da rispettare per ottenere il massimo
rendimento dal prodotto acquistato.
Le seguenti indicazioni rimangono
comunque subordinate al rispetto
di eventuali leggi e normative nazio-
nali, regionali e comunali vigenti nel
paese dove avviene l’installazione
dell'apparecchio.
Prima di procedere all'installazione dell'apparec-
chio e all'esecuzione del rivestimento è necessa-
rio effettuare i seguenti controlli:
• verificare il corretto funzionamento della valvo-
la bypass.
7.2 Posizionamento a secco
Si consiglia di pre-montare l’apparecchio a secco
per rendersi conto degli ingombri dei vari com-
ponenti e dei passaggi delle prese d’aria.
È necessario far coincidere la parte frontale an-
teriore dell’apparecchiatura con il filo interno del
piano di marmo lasciando una fessura di 5mm in
modo da permettere la libera dilatazione dell’ap-
parecchio (Fig. 10).
min. 10 mm
min. 5 mm
max. 5 mm
Le immagini del prodotto sono indicative Fig. 10

004778930 - 06/12/2021 19
ITALIANO DEUTSCHENGLISH FRANÇAIS ESPAÑOL
7.3 Livellamento dell’apparecchio
Per regolare l’altezza finale dell'Ecomonoblocco
(altezza piano fuoco del rivestimento) sarà suffi-
ciente agire sulle viti di regolazione predisposte
sulle gambe. Registrare le viti (Fig. 11: A-vite re-
golazione, B-altezza piano fuoco), fino a portare
il profilo coprimarmo sull'Ecomonoblocco all’al-
tezza prevista rispetto al rivestimento, avendo
cura che la base del focolare sia a bolla.
B
A
5 mm
Fig. 11

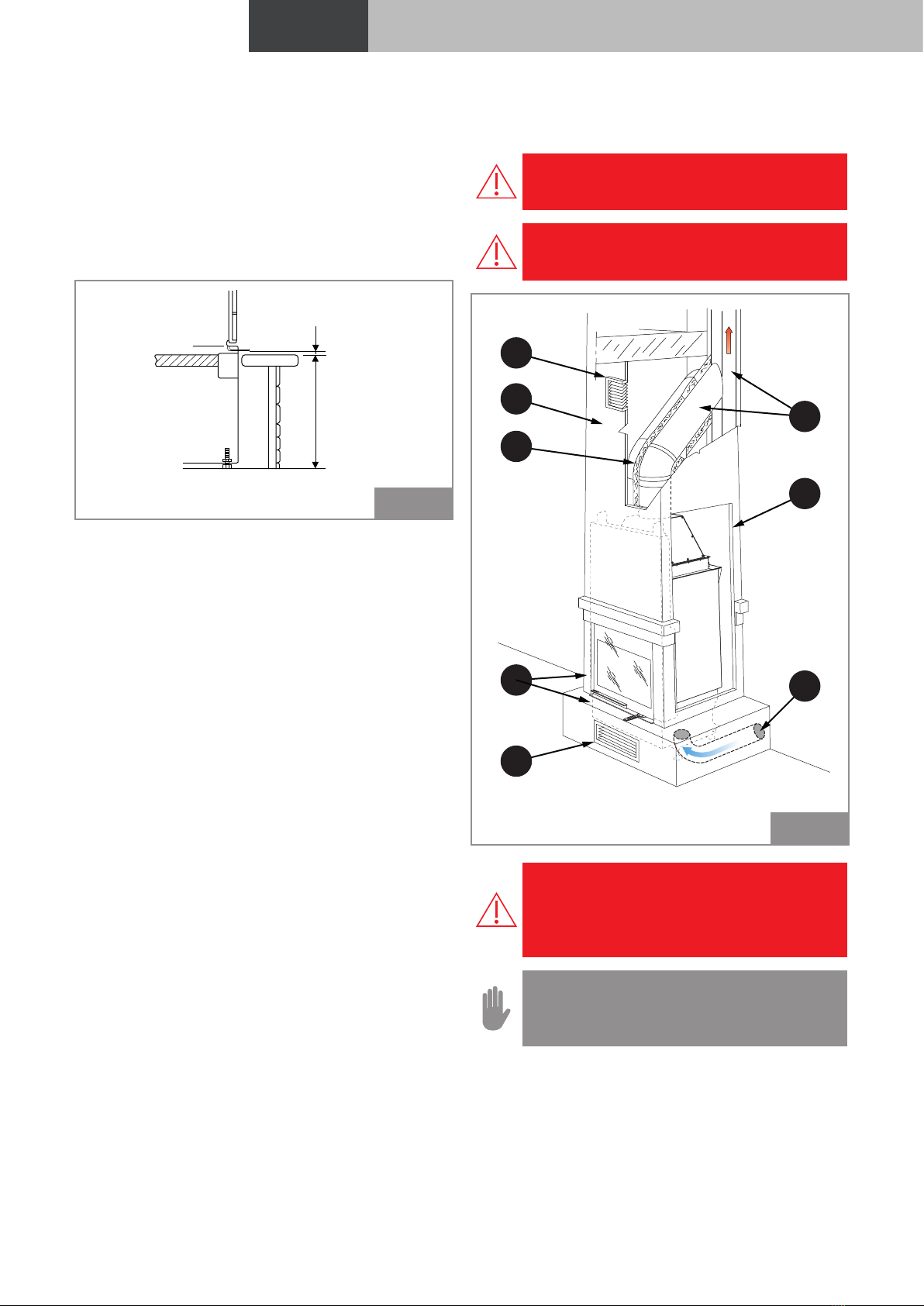

7.4 Schema di montaggio
In Fig. 12 è rappresentato in modo esemplificati-
vo, uno schema di montaggio.
A) Camino
B) Presa aria esterna
C) Griglia recupero calore
D) Controcappa e struttura portante ignifuga
E) Canale da fumo
F) Pannello ispezione
G) Griglia ricircolo aria
H) Distanza min. 5 mm tra rivestimento e
Ecomonoblocco
Una corretta installazione del canale da fumo
tra l'Ecomonoblocco e il camino deve essere
eseguita a tenuta stagna, sigillando, con mate-
riale adatto alle alte temperature, tutti i giunti di
unione(A-Fig. 12).
Qualora l'Ecomonoblocco venga installato su un
camino precedentemente usato da altri focolari
è necessario provvedere ad una accurata pulizia
per evitare anomali funzionamenti e prevenire
l’eventuale incendio degli incombusti che si de-
positano sulle pareti interne dello stesso.
Le prescrizioni d’installazione prevedono il mon-
taggio di una griglia di recupero di calore il più
possibile vicino al soffitto (circa 20cm) (C-Fig. 12).
La predisposizione di un pannello d'ispezione
(F-Fig. 12) di dimensioni minime 300x300 mm
all'altezza del motoriduttore, previsto nei modelli
con apertura della porta automatica, e sulle
parti in movimento per facilitare le eventuali
manutenzioni.
Un’installazionenoncorrettapuòpregiu-
dicare la sicurezza dell’apparecchiatura.
Il rivestimento deve essere realizzato in
materiale ignifugo.
C
D
E
F
G
A
B
H
Le immagini del prodotto sono indicative Fig. 12
L'impianto elettrico, se presente, è ob-
bligatorio che sia provvisto di messa a
terra e di interruttore differenziale in ot-
temperanza alle leggi vigenti.
Il condotto di scarico fumi deve essere
dotato di un proprio collegamento a
terra.

20 004778930 - 06/12/2021
7.5 Messa a terra
L’apparecchio è provvisto di vite per attacco
equipotenziale atto a ricevere un cavo di sezione
da 2,5 mm2a 6 mm2, da utilizzare per ottenere
l’equipotenzialità della massa in conformità alle
Norme vigenti. Tale attacco è posto nella parte
posteriore dell'apparecchio e indicato con il sim-
bolo .
Anche la canna fumaria deve essere provvista
di una propria messa a terra in conformità alle
normative vigenti.
7.6 Sistema di evacuazione dei fumi
L’apparecchio deve essere collegato ad un siste-
ma di evacuazione fumi idoneo ad assicurare una
adeguata dispersione in atmosfera dei prodotti
della combustione, in osservanza alle norme
EN 1856-1-2, EN 1857, EN 1443, EN 13384-1-3,
EN 12391-1, UNI 10683 sia per quanto riguarda le
dimensioni che per i materiali utilizzati nella sua
costruzione.
Il canale da fumo (A-Fig. 14) tra focolare e camino
dovrà avere la stessa sezione dell’uscita fumi del
caminetto, riportato nella scheda tecnica "4.3
Caratteristiche tecniche" a pagina 14.
I componenti del sistema di evacuazio-
ne dei fumi devono essere idonei alle
specifiche condizioni di funzionamen-
to e provvisti di marcatura .

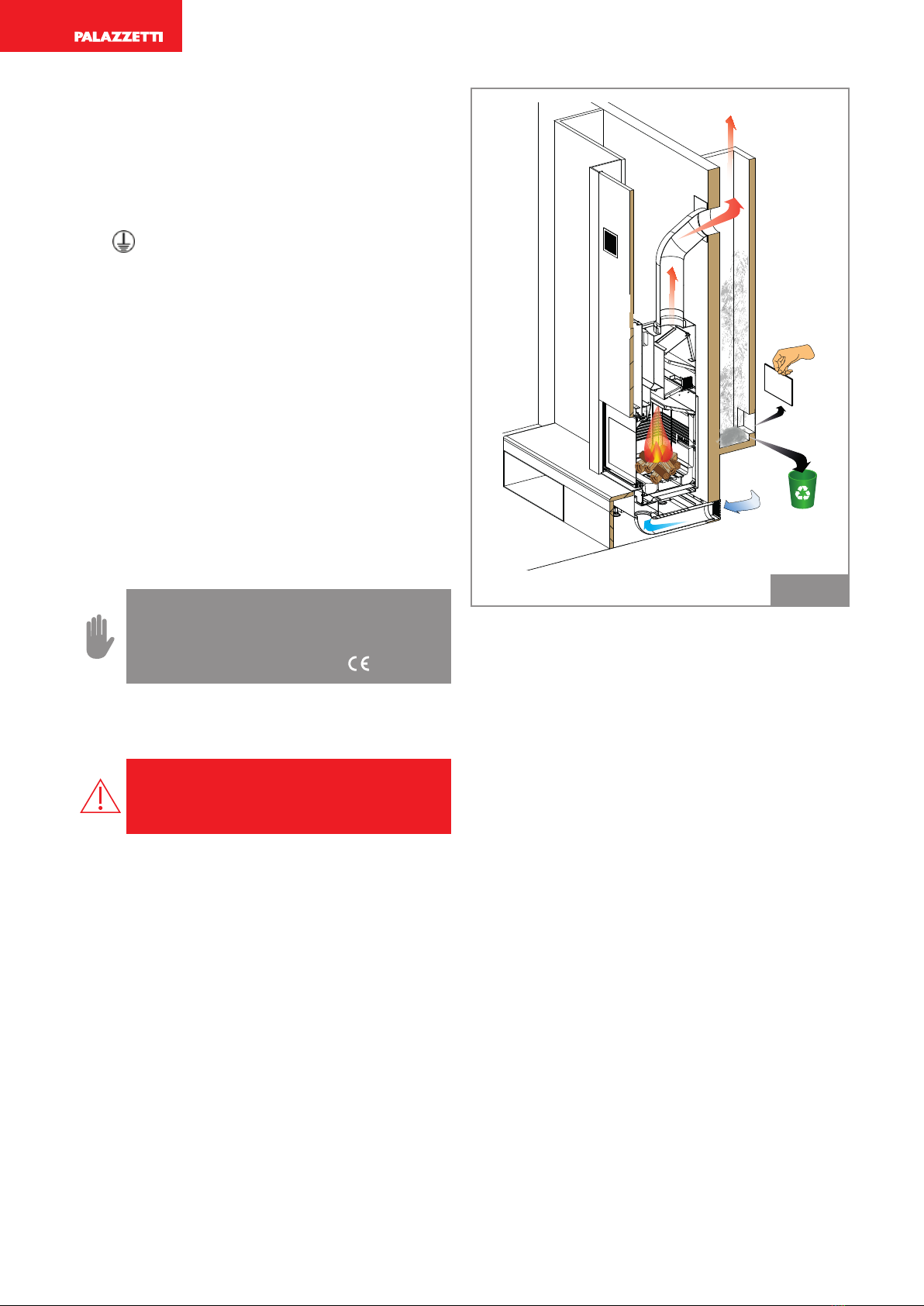

È opportuno prevedere, sotto l’imbocco del
camino, una camera di raccolta con ispezione per
materiali solidi ed eventuali condense (Fig. 13).
Non utilizzare lana di vetro o isolan-
te con supporto di carta: potrebbero
incendiarsi.
Le immagini del prodotto sono indicative Fig. 13
Il raccordo fumi deve essere a tenuta ed è vie-
tato l’uso di tubi metallici flessibili estensibili. I
cambiamenti di direzione rispetto all’uscita fumi
dell’apparecchio devono essere realizzati con
gomiti non superiori ai 45° (meglio ancora se di
soli 30°) rispetto alla verticale.
II comignolo deve essere del tipo antivento con
sezione interna equivalente a quella della canna
fumaria e sezione di passaggio dei fumi in uscita
almeno doppia di quella interna del condotto
fumario.
