Panasonic CS-C9KKV User manual

© Panasonic HA Air-Conditioning (M) Sdn. Bhd. 2009.
Unauthorized copying and distribution is a violation
of law.
F567101
Operating Instructions
Air Conditioner
Model No.
Indoor Unit Outdoor Unit
CS-C9KKV CU-C9KKV
CS-C9KKV-6 CU-C9KKV-6
CS-C12KKV CU-C12KKV
CS-C12KKV-6 CU-C12KKV-6
CS-C18KKV CU-C18KKV
CS-C18KKV-6 CU-C18KKV-6
CS-C24KKV CU-C24KKV
CS-C24KKV-6 CU-C24KKV-6
CS-C28KKV CU-C28KKV
CS-C28KKV-6 CU-C28KKV-6
QUICK GUIDE
QUICK GUIDE
GUΙA RÁPIDO
GUΙA RÁPIDO
GUΙA RÁPIDO
GUΙA RÁPIDO
GUÍA RÁPIDA
GUÍA RÁPIDA
ENGLISH 2 ~ 7
Before operating the unit, read these operating
instructions thoroughly and keep them for future
reference.
PORTUGUÊS 8 ~ 13
Antes de ligar a unidade, leia cuidadosamente
este manual de utilização e guarde-o para futura
referência.
PORTUGUÊS (BR) 14 ~ 19
Antes de ligar a unidade, leia cuidadosamente
este manual de utilização e guarde-o para futura
referência.
ESPAÑOL 20 ~ 25
Antes de utilizar la unidad, sírvase leer
atentamente estas instrucciones de
funcionamiento y conservarlas como futuro
elemento de consulta.

2
SAFETY PRECAUTIONS
To prevent personal injury, injury to others, or property damage, please
comply with the following.
Incorrect operation due to failure to follow instructions below may cause
harm or damage, the seriousness of which is classified as below:

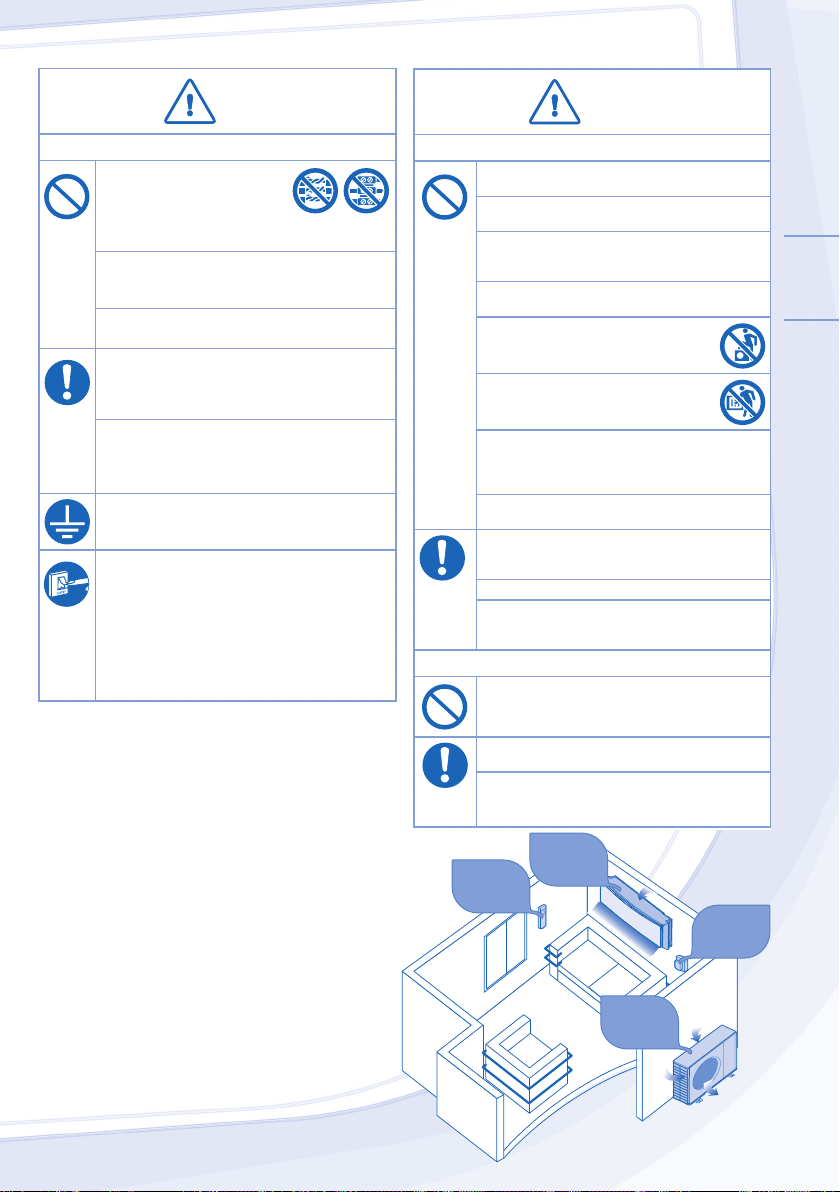

WARNING
WARNING
This sign warns of death or serious injury.
CAUTION
CAUTION
This sign warns of injury or damage to
property.
The instructions to be followed are classified by the following symbols:
This symbol denotes an action that is
PROHIBITED.
These symbols denote an actions that
is COMPULSORY.
WARNING
WARNING
INDOOR UNIT AND OUTDOOR UNIT
This appliance is not intended for use by persons (including
children) with reduced physical, sensory or mental
capabilities, or lack of experience and knowledge, unless
they have been given supervision or instruction concerning
use of the appliance by a person responsible for their safety.
Children should be supervised to ensure that they do not
play with the appliance.
Please consult authorized dealer or specialist to repair,
install, remove and reinstall the unit. Improper installation
and handling will cause leakage, electric shock or fire.
Do not install the unit in a potentially explosive or flammable
atmosphere. Failure to do so could result in fire.
Do not insert your fingers or other objects into the
air conditioner indoor or outdoor unit, rotating parts
may cause injury.
Do not touch the outdoor unit during lightning, it may cause
electric shock.
REMOTE CONTROL
Do not allow infants and small children to play with the
remote control to prevent them from accidentally swallowing
the batteries.
Thank you for purchasing
Panasonic Air Conditioner
TABLE OF CONTENTS
TABLE OF CONTENTS
SAFETY PRECAUTIONS
2~3
REMOTE CONTROL
4~5
INDOOR UNIT
6
TROUBLESHOOTING
7
INFORMATION
26~27
QUICK GUIDE
BACK COVER
NOTE
NOTE
The illustrations in this manual are for
explanation purposes only and may
differ from the actual unit. It is subjected
to change without notice for future
improvement.
OPERATION CONDITION
OPERATION CONDITION
Use this air conditioner under the following
temperature range
Temperature (°C) Indoor
*DBT *WBT
COOLING Max. 32 23
Min. 16 11
Temperature (°C) Outdoor
*DBT *WBT
COOLING Max. 43 26
Min. 16 11
* DBT: Dry bulb temperature
* WBT: Wet bulb temperature

3
ENGLISH
CAUTION
CAUTION
INDOOR UNIT AND OUTDOOR UNIT
Do not wash the indoor unit with water,
benzene, thinner or scouring powder.
Do not use for other purpose such as
preservation of food.
Do not use any combustible equipment in front
of the airflow outlet to avoid propagation fire.
Do not expose yourself directly to cold air for a
long period.
Do not sit or step on the unit, you
may fall down accidentally.
Do not touch the sharp aluminium fin,
sharp parts may cause injury.
Do not switch ON the indoor unit when waxing
the floor. After waxing, aerate the room properly
before operating the unit.
Do not install the unit in oily and smoky areas.
Ensure drainage pipe is connected properly.
Otherwise, leakage may occur.
Aerate the room regularly.
After long period of use, make sure the
installation rack is not deteriorate to prevent the
unit from falling down.
REMOTE CONTROL
Do not use rechargeable (Ni-Cd) batteries.
It may damage the remote control.
Remove the batteries if the unit is not going to
be used for a long period of time.
New batteries of the same type must be
inserted following the polarity stated to prevent
malfunction of the remote control.
WARNING
WARNING
POWER SUPPLY
Do not use modified cord,
joint cord, extension cord or
unspecified cord to prevent
overheating and fire.
Do not share the same power outlet with other
equipment to prevent overheating and fire.
Do not operate with wet hands to prevent electric
shock.
If the supply cord is damage, it must be replaced
by the manufacturer, its service agent or similarly
qualified persons in order to avoid a hazard.
It is strongly recommended to be installed
with Earth Leakage Circuit Breaker (ELCB)
or Residual Current Device (RCD) to prevent
electric shock or fire.
This equipment must be earthed to prevent
electrical shock or fire.
In case of emergency or abnormal conditions
(burnt smell, etc), turn off the power supply, and
please consult authorized dealer.
Prevent electric shock by switching off the power
supply when:
- Before cleaning or servicing.
- Extended non-use.
- Abnormally strong lightning activity.
Air Inlet
Air Inlet
Air Outlet
Air Outlet
Air Outlet
Air Outlet
Air Inlet
Air Inlet
Air Inlet
Air Inlet
Indoor
Unit
Power
Supply
Remote
Control
Outdoor
Unit

4
REMOTE CONTROL
(PAGE 5)
FAN SPEED
AIR SWING
ECO
PATROL PATROL/
QUIET/
POWERFUL
MODE
TEMP
OFF/ON
TIMER
SET
CANCEL
ON
OFF
123
SET CLOCK RESET
OFF
TIMER ON
TIMER
AUTO
COOL
DRY
FAN
SPEED
AIR
SWING
5TO ADJUST VERTICAL AIRFLOW DIRECTION
(5 OPTIONS)
AIR SWING
• Keeps the room ventilated.
• In COOL/DRY mode, if AUTO is set, the louver swing
up/down automatically.
6TO ADJUST AIRFLOW DIRECTION (5 OPTIONS)
AIR SWING
• Keeps the room ventilated.
• In COOL/DRY mode, if AUTO is set, the louver swing
left/right and up/down automatically.
7TO MONITOR HUMAN PRESENCE
& ACTIVITY FOR ENERGY SAVING
ECO
PATROL
ECO 1 ECO 2 ECO OFF
Heat Source & Movement Low High
+3°C
Set Temperature
≤Medium
Fan
Set Fan Speed
-1°C
+1 tap
None
+2°C
• — ECO 1 - To optimize comfort and energy saving.
• --- ECO 2 - To maximize energy saving.
Press the remote control’s button
1TO TURN ON OR OFF THE UNIT
• Please be aware of the OFF indication on the remote
control display to prevent the unit from starting/stopping
improperly.
2TO SET TEMPERATURE
• For cool and dry modes, the range of temperature for
selection is 16˚C ~ 30˚C.
• Operating the unit within the recommended temperature
could induce energy saving.
COOL mode : 26˚C ~ 28˚C.
DRY mode : 1˚C ~ 2˚C lower than room temperature.
3TO SELECT OPERATION MODE
AUTO mode - For your convenience
• Unit selects the operation mode according to the room
temperature.
• Once auto mode is selected, the unit will operate at the
standard setting temperature.
Room
temperature Operation mode Standard setting
temperature
23˚C & above Cool 25˚C
Below 23˚C Dry 22˚C
• Press for “HI” to +2˚C or for “LO” to -2˚C to the
standard setting temperature.
COOL mode - To enjoy cool air
• Use curtains to screen off sunlight and outdoor heat to
reduce power consumption during cool mode.
DRY mode - To dehumidify the environment
• Unit operates at low fan speed to give a gentle cooling
operation.
4TO SELECT FAN SPEED (3 OPTIONS)
FAN
S
PEED
• For AUTO, the indoor fan speed is automatically adjusted
according to the operation mode.
Maximum
distances: 8m
INDICATOR
PATROL SENSOR (Red/Orange/Blue)
POWER (Green)
TIMER (Orange)
QUIET (Orange)
POWERFUL (Orange)
(Blue)
ECO PATROL (Green)
C9KKV, C9KKV-6, C12KKV, C12KKV-6
C9KKV, C9KKV-6, C12KKV, C12KKV-6
7
3
11
8
4
25
14
1
12
13
15
Remote Control display

5
ENGLISH
12 Press and hold for 5 seconds to dim or restore the
unit’s indicator brightness.
13 Press and hold for approximately 10 seconds to
show temperature setting in °C or °F.
14 Press to restore the remote control’s default setting.
15 Not used in normal operations.
FAN SPEED
POWERFUL
ECO
PATROL PATROL/
MODE
QUIET
TEMP
OFF/ON
TIMER
SET
CANCEL
ON
OFF
123
AIR SWING
SET CLOCK
C18KKV, C18KKV-6, C24KKV, C24KKV-6,
C18KKV, C18KKV-6, C24KKV, C24KKV-6,
C28KKV, C28KKV-6
C28KKV, C28KKV-6
9
6
10
NOTES
NOTES
PATR
O
L/
,
QUIET
,
POWERFUL
,
QUIET/
P
OWERFUL
,
ECO
PATROL
• Can be activated in all modes and can be cancelled
by pressing the respective button again.
Q
UIET
,
P
O
WERFUL
,
QUIET/
P
OWERFUL
,
ECO
PATROL
• Cannot be selected at the same time.
TO SET THE TIMER
TO SET THE TIMER
• To turn ON or OFF the unit at a preset time.
ON
OFF
12
S
ET
Select ON or
OFF timer Set the time Confirm
• To cancel ON or OFF timer, press
O
Nor OFF then
press CANCEL.
• When ON Timer is set, the unit may start earlier (up
to 15 minutes) before the actual set time in order to
achieve the desired temperature on time.
• Timer operation is based on the clock set in the
remote control and repeats daily once set. For clock
setting, please refer to Remote Control Preparation at
back cover.
• If timer is cancelled manually or due to power failure,
you can restore the previous setting (once power is
resumed) by pressing SET .

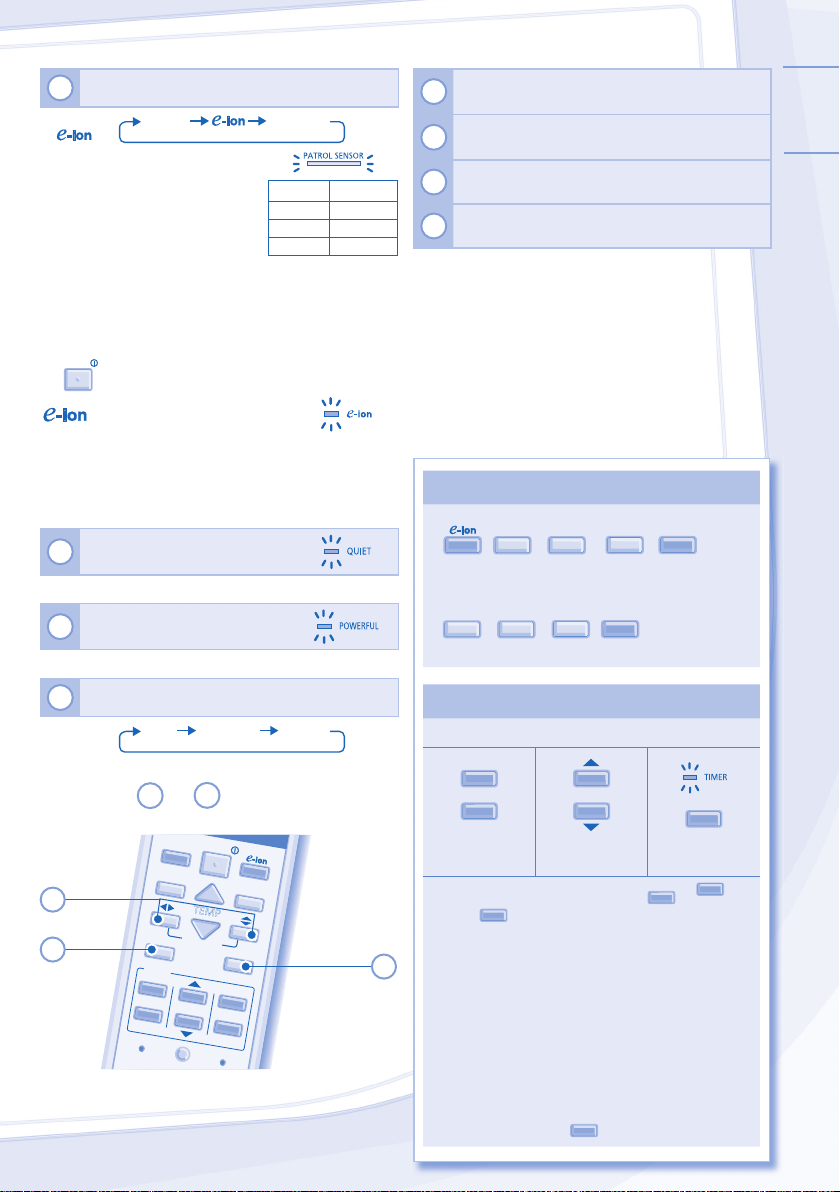

8TO ENJOY CLEAN AND FRESH AIR
PATROL/ PATROL
NORMAL
PATROL - To monitor air quality
• Detects air quality; e-ion operation
activates when air quality is at dirty
level.
• Regardless of air quality, to
maintain air freshness e-ion
activates automatically (PATROL
SENSOR indicator turns red) when:
Indicator Air Quality
Blue Clean
Orange Moderate
Red Dirty
- 2 minutes after the unit is on, or
- exceeds 4 hours at clean level.
• Can be activated even when the unit is turned off.
• Patrol starts automatically with the unit switched on with
OFF/ON
.
- To freshen and purify the air
• Generates negative ions to produce fresh air effect and
attract dust which will then be captured at the positively
charged e-ion filters.
• Can be activated even when the unit is turned off. In this
condition, fan speed and air swing can not be adjusted.
9TO ENJOY QUIET OPERATION
• This operation reduces airflow noise.
10 TO REACH TEMPERATURE
QUICKLY
• This operation will stop automatically after 15 minutes.
11 TO SWITCH BETWEEN QUIET & POWERFUL
Q
UIET/
POWERFUL
QUIET POWERFUL NORMAL
• QUIET & POWERFUL operations function similarly as
described for 9and 10 respectively.

6
1INDOOR UNIT
• Wipe the unit gently with a soft, dry cloth.
2FRONT PANEL
Remove Front Panel
• Raise and pull to remove the front panel.
• Wash gently and dry.
Close Front Panel
• Press down both ends of the front panel to close it
securely.
3REMOTE CONTROL RECEIVER
4ALUMINIUM FIN
5ECO PATROL SENSOR
6HORIZONTAL AIRFLOW DIRECTION LOUVER
C9KKV, C9KKV-6, C12KKV, C12KKV-6
• Manually adjustable.
C18KKV, C18KKV-6, C24KKV, C24KKV-6,
C28KKV, C28KKV-6
• Do not adjust by hand.
7VERTICAL AIRFLOW DIRECTION LOUVER
• Do not adjust by hand.
8AUTO OFF/ON BUTTON
• Use when remote control is misplaced or a malfunction
occurs.
Action Mode
Press once. Auto
Press and hold until 1 beep is
heard, then release. Cooling
Press the button to turn off.
9e-ion CHARGING WIRE
10 e-ion FILTERS
• Clean the filters regularly.
• Wash/rinse the filters gently with water to avoid damage
to the filter surface.
• Dry the filters thoroughly under the shade, away from
fire or direct sunlight.
• Replace any damaged filters.
11 ACTIVE e-ion GENERATOR
Clean with dry cotton bud.
• Active e-ion generator cleaning is
recommended every 6 months.
CAUTION
•Switch off the power supply before cleaning.
•Do not touch the aluminium fin, sharp parts may cause injury.
INDOOR UNIT
2
3
5
7
4
6
9, 10 , 11 e-ion AIR PURIFYING
SYSTEM
• Do not touch during operation
8
1
9
10
11
5ECO PATROL SENSOR
• Do not hit or violently press the
sensor or poke it with a sharp
object. This can lead to damage
and malfunction.
• Do not place large objects near
the sensor and keep heating units
or humidifiers off the sensor’s
detection area. This may lead to
sensor malfunction.
CLEANING INSTRUCTIONS
CLEANING INSTRUCTIONS
HINT
HINT
• Do not use benzene, thinner or scouring powder.
• Use only soap ( pH7) or neutral household detergent.
• Do not use water hotter than 40°C.
• To ensure optimal performance of the unit, cleaning
maintenance has to be carried out at regular intervals.
Please consult authorized dealer.

7
ENGLISH
TROUBLESHOOTING
The following symptoms do not indicate malfunction.
The following symptoms do not indicate malfunction.
SYMPTOM
SYMPTOM
CAUSE
CAUSE
Mist emerges from indoor unit. ►• Condensation effect due to cooling process.
Water flowing sound during operation. ►• Refrigerant flow inside the unit.
The room has a peculiar odour. ►• This may be due to damp smell emitted by the wall,
carpet, furniture or clothing.
Indoor fan stops occasionally during automatic fan speed
setting.
►• This helps to remove the surrounding odours.
Operation is delayed a few minutes after restart. ►• The delay is a protection to the unit’s compressor.
Outdoor unit emits water/steam. ►• Condensation or evaporation occurs on pipes.
Timer indicator is always on. ►• The timer setting repeats daily once set.
Cracking sound during operation. ►• Changes of temperature cause the expansion/
contraction of the unit.
Inconsistent airflow during PATROL operation. ►• Fan speed is adjusted automatically during patrol
operation.
Select QUIET operation to maintain the airflow
consistency.
Check the following before calling for servicing.
Check the following before calling for servicing.
SYMPTOM
SYMPTOM
CHECK
CHECK
Cooling operation is not working efficiently. ►• Set the temperature correctly.
• Close all doors and windows.
• Clean or replace the filters.
• Clear any obstruction at the air inlet and air outlet vents.
Noisy during operation. ►• Check if the unit has been installed at an incline.
• Close the front panel properly.
Remote control does not work.
(Display is dim or transmission signal is weak.)
►• Insert the batteries correctly.
• Replace weak batteries.
The unit does not work. ►• Check if the circuit breaker is tripped.
• Check if timers have been set.
The unit does not receive the signal from the remote
control.
►• Make sure the receiver not obstructed.
• Certain fluorescent lights may interfere with signal
transmitter. Please consult authorized dealer.
Patrol sensor or e-ion indicator on the indoor unit is
blinking.
►• Stop Patrol or e-ion operation then restart. If the patrol
sensor or e-ion indicator still blinking, please consult
authorized dealer.
Notes on “ECO PATROL SENSOR”
Notes on “ECO PATROL SENSOR”
• Sensor may not detect moving objects further than 7m away or beyond detection angle.
• Sensor sensitivity is influenced by indoor unit location, movement speed, temperature range, etc.
• The sensor may mistakenly detects pets, sunlight, certain lighting, fluttering curtains and light reflection as human being.

8
PRECAUÇÕES DE SEGURANÇA
Para evitar danos pessoais, danos a outros, ou danos na propriedade, por
favor cumpra o seguinte.
A utilização incorreta devido ao incumprimento das instruções pode resultar
em ferimentos ou danos cuja gravidade é classificada da seguinte forma:
AVISO
AVISO
Este símbolo indica perigo de morte ou
ferimento grave.
CUIDADO
CUIDADO
Este símbolo indica perigo de ferimento ou
danos de bens.
As instruções a seguir são classificadas com os seguintes símbolos:
Este símbolo indica uma ação
PROIBIDA.
Este símbolo denota uma ação que é
COMPULSÓRIA.
AVISO
AVISO
UNIDADE INTERIOR E UNIDADE EXTERIOR
UNIDADE INTERIOR E UNIDADE EXTERIOR
Este dispositivo não se destina ao uso por pessoas
(incluindo crianças) com reduzidas capacidades
físicas, sensoriais ou mentais, ou falta de experiência e
conhecimento, exceto se tiverem supervisão ou instrução
relacionadas com o uso do dispositivo por uma pessoa
responsável pela sua segurança. As crianças devem ser
supervisionadas para assegurar que não brincam com o
dispositivo.
Por favor consulte o representante autorizado ou
especialista para reparar, instalar, remover e reinstalar
a unidade. A instalação inadequada e manutenção pode
provocar fuga, choque elétrico ou incêndio.
Não instale a unidade (em um/num) ambiente
potencialmente explosivo ou inflamável. Se não fizer isso,
pode provocar incêndio por acidente.
Não coloque os seus dedos ou outros objetos na
unidade de ar condicionado interior ou exterior, as
partes rotativas podem provocar ferimentos.
Não toque na unidade exterior em caso de relâmpagos,
pode provocar choque elétrico.
CONTROLE REMOTO
Não deixe as crianças brincar com o controle remoto para
impedir que engulam acidentalmente as pilhas.
Obrigado por adquirir o Ar
Condicionado da Panasonic
ÍNDICE
ÍNDICE
PRECAUÇÕES
DE SEGURANÇA
8~9
CONTROLE REMOTO
10~11
UNIDADE INTERIOR
12
RESOLUÇÃO
DE PROBLEMAS
13
INFORMAÇÃO
26~27
GUIA RÁPIDO
TAMPA TRASEIRA
NOTA
NOTA
As ilustrações deste manual têm
apenas um caráter explicativo e podem
diferir da unidade real. Estão sujeitas a
alteração sem aviso prévio para fins de
melhoramento futuro.
CONDIÇÃO DE
CONDIÇÃO DE
FUNCIONAMENTO
FUNCIONAMENTO
Utilize este ar condicionado com o
seguinte intervalo de temperatura
Temperatura (°C) Interior
*DBT *WBT
REFRIGERAÇÃO
Máx. 32 23
Mín. 16 11
Temperatura (°C) Exterior
*DBT *WBT
REFRIGERAÇÃO
Máx. 43 26
Mín. 16 11
* DBT: Temperatura de bolbo Seco
* WBT: Temperatura de bolbo Úmido

9
PORTUGUÊS
CUIDADO
CUIDADO
UNIDADE INTERIOR E UNIDADE EXTERIOR
UNIDADE INTERIOR E UNIDADE EXTERIOR
Não lave a unidade interior com água, benzina,
diluente ou pó áspero.
Não utilize a unidade para outros fins, como,
por exemplo, a conservação de alimentos.
Não utilize nenhum equipamento de combustão
em frente à saída de ar para evitar a
propagação de incêndio.
Não se exponha diretamente ao ar frio durante
um período de tempo prolongado.
Não se sente na unidade ou
utilize-a como um degrau, pode cair
acidentalmente.
Não toque na rebarba de alumínio
afiada, as peças afiadas podem
provocar lesões.
Não ligue (ON) a unidade interior quando
encera o chão. Após encerar, areje a divisão
adequadamente antes de colocar a unidade em
funcionamento.
Não instalar a unidade em áreas com óleos e
fumos.
Certifique-se que o tubo de drenagem está ligado
adequadamente. De contrário, pode ocorrer fuga.
Areje regularmente a sala.
Após longo período de uso, certifique-se que
a armação da instalação não está deteriorada
para evitar que a unidade caia.
CONTROLE REMOTO
Não utilize pilhas recarregáveis (Ni-Cd).
Pode danificar o controle remoto.
Remova as pilhas da unidade se não a pretender
utilizar durante um período de tempo prolongado.
Introduza pilhas novas do mesmo tipo seguindo
as indicações de polaridade indicadas para
evitar a avaria do controle remoto.
AVISO
AVISO
FONTE DE ALIMENTAÇÃO
Não utilize um cabo
modificado, com união,
com extensão ou não
especificado para evitar o
sobreaquecimento e incêndio.
Não partilhe a mesma saída de energia com
outro equipamento para evitar sobreaquecimento
e incêndio.
Não utilize com as mãos molhadas para evitar
choque elétrico.
Se o cabo de alimentação estiver danificado,
terá de ser substituído pelo fabricante, agente
de assistência ou técnico qualificado para evitar
situações de perigo.
É fortemente recomendada a instalação do
Disjuntor com fuga à terra (ELCB) ou um
Dispositivo de Corrente Residual (RCD) para
evitar choque elétrico ou incêndio.
Este equipamento deve ter ligação terra para
evitar choque elétrico ou incêndio.
Numa situação de emergência ou condições
anómalas (cheiro a queimado, etc.), desligue a
alimentação e consulte o revendedor autorizado.
Evitar choque elétrico ao desligar a fonte de
alimentação quando:
- Antes da limpeza ou manutenção.
- Não utilização prolongada.
- Forte atividade de relâmpagos fora
(palavra junta) a está separado do normal.
Entrada de ar
Entrada de ar
Saída de ar
Saída de ar
Unidade
Interior
Fonte de
alimentação
Controle
Remoto
Unidade
Exterior
Entrada de ar
Entrada de ar
Entrada de ar
Entrada de ar
Saída de ar
Saída de ar

10
CONTROLE REMOTO
(PÁGINA 11)
FAN SPEED
AIR SWING
ECO
PATROL PATROL/
QUIET/
POWERFUL
MODE
TEMP
OFF/ON
TIMER
SET
CANCEL
ON
OFF
123
SET CLOCK RESET
OFF
TIMER ON
TIMER
AUTO
COOL
DRY
FAN
SPEED
AIR
SWING
5PARA AJUSTAR A DIREÇÃO DO FLUXO DE AR
VERTICAL (5 OPÇÕES)
AIR SWING
• Mantém a ventilação da sala.
• No modo COOL/DRY (FRIO/SECO), se estiver definido
AUTO, a alavanca balança para cima/para baixo
automaticamente.
6PARA AJUSTAR A DIREÇÃO DO FLUXO DE AR
(5 OPÇÕES)
AIR SWING
• Mantém a ventilação da sala.
• No modo COOL/DRY (FRIO/SECO), se estiver definido
AUTO, a alavanca balança para a esquerda/direita e para
cima/para baixo automaticamente.
7
PARA MONITORIZAR A PRESENÇA
HUMANA & ACTIVIDADE PARA
POUPAR ENERGIA
ECO
PATROL
ECO 1 ECO 2 ECO OFF
Fonte de Calor & Movimento
Baixo Alto
+3°C
Definir temperatura
≤
Ventoinha
Média
Definir Velocidade
da Ventoinha
-1°C
+1 tap
Nenhum
+2°C
• — ECO 1 - Para optimizar conforto e poupança de energia.
• --- ECO 2 - Para maximizar a poupança de energia.
Pressione o botão do controle remoto
1PARA LIGAR OU DESLIGAR (ON/OFF)
A UNIDADE
• Por favor tenha atenção à indicação de desligado (OFF)
no visor do controle remoto, para evitar que a unidade
inicie/pare inapropriadamente.
2PARA CONFIGURAR A TEMPERATURA
• No caso dos modos de refrigeração e seco, a amplitude
da temperatura disponível para ser selecionada é de
16°C ~ 30°C.
• Funcionar com a unidade dentro da temperatura
recomendada poderá poupar energia.
MODO DE REFRIGERAÇÃO : 26°C ~ 28°C.
MODO SECO : 1°C ~ 2°C abaixo da temperatura ambiente.
3PARA SELECIONAR O MODO DE OPERAÇÃO
MODO AUTOMÁTICO - Para sua conveniência
•
A unidade seleciona o modo de funcionamento de acordo
com a temperatura ambiente.
• Depois de selecionar o modo automático, a unidade irá
funcionar à temperatura predefinida.
Temperatura
ambiente Modo de funcionamento Temperatura predefinida
23˚C e superior Refrigeração 25˚C
Abaixo de 23˚C Seco 22˚C
• Prima para “HI” para +2˚C ou para “LO” para
-2˚C para a temperatura padrão definida.
MODO DE REFRIGERAÇÃO - Para desfrutar de ar fresco
• Utilize cortinas para evitar a luz solar e o calor exterior,
para reduzir o consumo de energia durante o modo frio.
MODO SECO - Para desumidificar o ambiente
• A unidade opera a uma velocidade baixa da ventoinha
para dar uma refrigeração suave.
4PARA SELECIONAR A VELOCIDADE DO
VENTILADOR (3 OPÇÕES)
FAN
S
PEED
• Para AUTO, a velocidade da ventoinha interior é ajustada
automaticamente de acordo com o modo de operação.
Distância
máxima: 8m
INDICADOR
PATROL SENSOR
(Vermelho/Laranja/Azul)
POWER (Verde)
TIMER (Laranja)
QUIET (Laranja)
POWERFUL (Laranja)
(Azul)
ECO PATROL (Verde)
C9KKV, C9KKV-6, C12KKV, C12KKV-6
C9KKV, C9KKV-6, C12KKV, C12KKV-6
7
3
11
8
4
25
14
1
12
13
15
Visor do Controle Remoto

11
PORTUGUÊS
12 Prima e segure durante 5 segundos para escurecer
ou restaurar a luminosidade do indicador da
unidade.
13 Prima e segure durante aproximadamente 10
segundos para mostrar a temperatura em °C ou °F.
14 Prima para restabelecer as configurações padrão do
controle remoto.
15 Não utilizado em operações normais.
FAN SPEED
POWERFUL
ECO
PATROL PATROL/
MODE
QUIET
TEMP
OFF/ON
TIMER
SET
CANCEL
ON
OFF
123
AIR SWING
SET CLOCK
C18KKV, C18KKV-6, C24KKV, C24KKV-6,
C18KKV, C18KKV-6, C24KKV, C24KKV-6,
C28KKV, C28KKV-6
C28KKV, C28KKV-6
9
6
10
NOTAS
NOTAS
PATR
O
L/
,
QUIET
,
POWERFUL
,
QUIET/
P
OWERFUL
,
ECO
PATROL
• Pode ser activado em todos os modos e pode ser
cancelado premindo novamente o respectivo botão.
Q
UIET
,
P
O
WERFUL
,
QUIET/
P
OWERFUL
,
ECO
PATROL
• Não pode ser seleccionado ao mesmo tempo.
COMO CONFIGURAR O
COMO CONFIGURAR O
TEMPORIZADOR
TEMPORIZADOR
• Para LIGAR (ON) ou DESLIGAR (OFF) a unidade
num tempo predefinido.
ON
OFF
12
S
ET
Seleccione
a função ON
ou OFF do
temporizador
Configure a hora Confirme
• Para cancelar a função ON ou OFF do temporizador,
prima
O
Nou OFF e, em seguida, prima CANCEL.
• Quando configurar o Temporizador LIGADO (ON), a
unidade pode começar mais cedo (até 15 minutos)
antes da hora configurada de maneira a alcançar a
temperatura desejada a tempo.
• A operação do temporizador é baseada na
configuração do relógio no controle remoto e repete
diariamente uma vez configurada. Para configurar o
relógio, por favor consulte Preparação do Controle
Remoto na contracapa.
• Se o temporizador for cancelado manualmente ou
devido a uma falha de corrente, pode restabelecer a
configuração anterior (após restabelecer a energia)
premindo SET .
8PARA DESFRUTAR DE AR LIMPO E FRESCO
PATROL/ PATROL
NORMAL
PATROL - Para monitorizar a
qualidade do ar
• Detecta a qualidade do ar; o
funcionamento dos iões eléctricos
é activada quando o ar está sujo.
• Independentemente da qualidade
do ar, a unidade e-ion mantém
a frescura do ar activando-se
automaticamente (indicador
SENSOR DE PATRULHA (PATROL
SENSOR) fica vermelho) quando:
Indicador Qualidade
do ar
Azul Limpo
Laranja Moderado
Vermelho Sujo
- 2 minutes depois da unidade estar ligada, ou
- após mais de 4 horas com ar limpo.
• Pode ser activada mesmo quando a unidade está desligada.
• O comando Patrol começa automaticamente com a
unidade ligada com
OFF/ON
.
- Para refrescar e purificar o ar
• Produz iões negativos com vista a criar o efeito de ar
fresco e atrai a poeira que é então capturada nos filtros
com carga positiva do unidade e-ion.
• Pode ser activada mesmo quando a unidade está
desligada. Netsa condição, a velocidade da ventoinha e
do balanço do ar não pode ser ajustada.
9
PARA DESFRUTAR DE UM
FUNCIONAMENTO SOSSEGADO
• Esta operação reduz o ruído do fluxo de ar.
10 PARA ALCANÇAR A
TEMPERATURA RAPIDAMENTE
• Esta operação irá parar automaticamente após 15 minutos.
11 PARA MUDAR ENTRE SILÊNCIO & POTENTE
Q
UIET/
POWERFUL
QUIET POWERFUL NORMAL
• As operações SILÊNCIO & POTENTE funcionam de
forma semelhante como descrito para 9e 10
respectivamente.

12
1UNIDADE INTERIOR
• Limpe cuidadosamente a unidade com um pano macio
e seco.
2PAINEL FRONTAL
Retire o painel frontal
• Levante e puxe para retirar o painel frontal.
• Lave-o com cuidado e seque-o.
Feche o painel frontal
• Pressione para baixo os dois extremos do painel frontal
para fechá-lo com segurança.
3RECEPTOR DO CONTROLO REMOTO
4ALHETAS DE ALUMÍNIO
5SENSOR ECO PATROL
6DIFUSOR DA DIREÇÃO DO FLUXO DE AR
HORIZONTAL
C9KKV, C9KKV-6, C12KKV, C12KKV-6
• Ajustável manualmente.
C18KKV, C18KKV-6, C24KKV, C24KKV-6,
C28KKV, C28KKV-6
• Não ajuste com a mão.
7DIFUSOR DA DIREÇÃO DO FLUXO DE AR
VERTICAL
• Não ajuste com a mão.
8BOTÃO AUTO OFF/ON
• Utilizado quando o controle remoto está mal colocado
ou avariado.
Ação Modo
Pressione uma vez. Automático
Pressione sem soltar até ouvir 1
sinal sonoro e, em seguida, liberte. Refrigeração
Pressione o botão para desligar.
9FIO DE CARGA DE e-iões
10 FILTROS DE iões
• Limpe regularmente os filtros.
• Lave/passe os filtros suavemente por água para evitar a
ocorrência de danos na superfície do filtro.
• Seque os filtros cuidadosamente à sombra, longe de
chamas acesas ou da luz solar direta.
• Substitua os filtros danificados.
11 GERADOR ACTIVO DE iões
Limpe com um cotonete.
• O gerador activo de iões deve ser
limpo semestralmente.
CUIDADO
•Desligue a unidade antes de efectuar a limpeza.
•Não toque nas alhetas de alumínio, a parte afiada pode causar
ferimentos.
UNIDADE INTERIOR
2
3
5
7
4
6
9, 10 , 11 SISTEMA PURIFICADOR
DO AR DE iões
• Não tocar quando em
funcionamento
8
1
9
10
11
5SENSOR ECO PATROL
• Não bater nem premir
violentamente o sensor nem o
empurrar com um objecto afiado.
Isto pode provocar danos e avarias.
• Não coloque objectos grandes perto
do sensor e mantenha unidades de
calor ou humidificadores longe da
área de detecção. Isto pode levar a
avaria do sensor.
INSTRUÇÕES DE LIMPEZA
INSTRUÇÕES DE LIMPEZA
SUGESTÃO
SUGESTÃO
• Não utilize benzina, diluente nem pó de limpeza abrasivo.
• Utilize apenas sabões ( pH7) ou detergente de uso
doméstico neutro.
• Não utilize água com uma temperatura superior a 40°C.
• Para assegurar um ótimo desempenho da unidade,
a limpeza de manutenção tem que ser executada em
intervalos regulares. Por favor consulte o fornecedor
autorizado.

13
PORTUGUÊS
RESOLUÇÃO DE PROBLEMAS
Os seguintes sintomas não indicam uma avaria do aparelho.
Os seguintes sintomas não indicam uma avaria do aparelho.
SINTOMA
SINTOMA
CAUSA
CAUSA
Sai névoa da unidade interior. ►• Efeito de condensação devido ao processo de
refrigeração.
Ouve-se o fluxo de água quando a unidade está a
funcionando.
►• Fluxo do líquido de refrigeração no interior da unidade.
A sala tem um odor estranho. ►• Pode ser devido a um odor de umidade produzido pela
parede, alcatifa, mobília ou vestuário.
O ventilador interior pára ocasionalmente quando o modo
de velocidade automática do ventilador está programado.
►• Isto ajuda a remover os odores do ambiente.
O funcionamento é atrasado durante alguns minutos após
a reprogramação.
►• O atraso é um mecanismo de proteção do compressor
da unidade.
A unidade exterior produz água/vapor. ►• Existe condensação ou evaporação nos tubos.
O indicador do temporizador permanece ligado. ►• A programação do temporizador é activada diariamente
depois de programada.
Som de quebra durante o funcionamento. ►• Mudanças de temperatura causam a expansão/
contração da unidade.
O fluxo de ar não é consistente durante o funcionamento
no modo PATRULHA (PATROL).
►• A velocidade da ventoinha é ajustada automaticamente
durante o funcionamento no modo de patrulha.
Activa o funcionamento SILENCIOSO (QUIET) para
manter a consistência do fluxo de ar.
Verifique o seguintes antes de pedir assistência.
Verifique o seguintes antes de pedir assistência.
SINTOMA
SINTOMA
VERIFICAR
VERIFICAR
O modo de refrigeração não está funcionando de maneira
eficiente.
►• Configure a temperatura corretamente.
• Feche todas as portas e janelas.
• Limpe ou substitua os filtros.
• Limpe qualquer obstrução que se encontra na entrada
do ar e nas aberturas de ventilação de saída do ar.
Ruído durante o funcionamento. ►• Certifique-se de que a unidade foi instalada numa
inclinação.
• Feche o painel dianteiro devidamente.
O controle remoto não funciona.
(O visor está escuro ou o sinal de transmissão está fraco.)
►• Introduza as pilhas devidamente.
• Substitua as pilhas gastas.
A unidade não funciona. ►• Verifique se o disjuntor disparou.
• Verifique se o temporizador foi configurado.
A unidade não recebe o sinal do controle remoto. ►• Certifique-se que o receptor não está obstruído.
• Algumas luzes fluorescentes podem interferir com o
transmissor de sinal. Consulte o revendedor autorizado.
O sensor de vigilância ou o indicador de iões na unidade
interior está a piscar.
►• Parar o funcionamento Patrol ou e-ion depois reiniciar.
Se o sensor de vigia ou o indicador de e-iões ainda
estiver a piscar, consulte o revendedor autorizado.
Notas sobre o “SENSOR ECO PATROL”
Notas sobre o “SENSOR ECO PATROL”
• O sensor pode não detectar objectos em movimento a mais de 7m ou para além do ângulo de detecção.
• A actividade do sensor é influenciada pela localização da unidade interior, velocidade do movimento, alcance da
temperatura, etc.
• O sensor pode por engano detectar animais de estimação, luz solar, certa luminosidade, cortinas a voar e reflexo da luz
como o ser humano.

14
PRECAUÇÕES DE SEGURANÇA
Para evitar lesões pessoais, lesões a outras pessoas, ou danos materiais,
cumpra com o seguinte.
A utilização errada devido ao descumprimento das instruções pode
resultar em ferimentos ou danos cuja gravidade é classificada da seguinte
forma:
AVISO
AVISO
Este símbolo indica perigo de morte ou
ferimento grave.
CUIDADO
CUIDADO
Este símbolo indica perigo de ferimento ou
danos materiais.
As instruções a seguir são classificadas com os seguintes símbolos:
Este símbolo indica uma ação
PROIBIDA.
Este símbolo indica uma ação que é
OBRIGATÓRIA.
AVISO
AVISO
UNIDADE INTERIOR E UNIDADE EXTERIOR
UNIDADE INTERIOR E UNIDADE EXTERIOR
Este dispositivo não se destina ao uso por pessoas
(incluindo crianças) com reduzidas capacidades
físicas, sensoriais ou mentais, ou falta de experiência e
conhecimento, exceto se tiverem supervisão ou instrução
relacionadas com o uso do dispositivo por uma pessoa
responsável pela sua segurança. As crianças devem ser
supervisionadas para assegurar que não brinquem com o
dispositivo.
Consulte um distribuidor ou um técnico para reparar,
instalar, desinstalar e reinstalar a unidade. A instalação e o
manuseamento inadequados causarão fuga, choque elétrico
ou incêndio.
Não instale a unidade num ambiente potencialmente
explosivo ou inflamável. A inobservância deste aviso poderia
resultar num incêndio.
Não insira seus dedos ou outros objetos na
unidade interior ou na unidade exterior do ar
condicionado, as peças rotativas podem causar
lesões.
Não toque na unidade exterior durante trovoadas, pode
causar choque elétrico.
CONTROLO REMOTO
Não deixe as crianças brincar com o controlo remoto para
impedir que engulam acidentalmente as pilhas.
Obrigado por adquirir o
Condicionador de ar da
Panasonic
ÍNDICE
ÍNDICE
PRECAUÇÕES DE
SEGURANÇA
14~15
CONTROLO REMOTO
16~17
UNIDADE INTERNA
18
RESOLUÇÃO DE
PROBLEMAS
19
INFORMAÇÕES
26~27
GUIA RÁPIDO
TAMPA TRASEIRA
NOTA
NOTA
As ilustrações deste manual têm
apenas um carácter explicativo e
podem diferir da unidade real. Estão
sujeitas a alteração sem aviso prévio
para fins de melhoramento futuro.
CONDIÇÃO DE
CONDIÇÃO DE
FUNCIONAMENTO
FUNCIONAMENTO
Utilize este condicionador de ar com o
seguinte intervalo de temperatura
Temperatura (°C) Interna
*DBT *WBT
RESFRIA-
MENTO Máx. 32 23
Mín. 16 11
Temperatura (°C) Externa
*DBT *WBT
RESFRIA-
MENTO Máx. 43 26
Mín. 16 11
* DBT: Temperatura de bulbo Seco
* WBT: Temperatura de bulbo úmido

15
PORTUGUÊS (BR)
CUIDADO
CUIDADO
UNIDADE INTERIOR E UNIDADE EXTERIOR
UNIDADE INTERIOR E UNIDADE EXTERIOR
Não lave a unidade interior com água, benzina,
diluente ou pó para polir objetos.
Não utilize a unidade para outros fins, como, por
exemplo, a conservação de alimentos.
Não use nenhum equipamento combustível em
frente da tomada do fluxo de ar para evitar a
deflagração de incêndio.
Não se exponha diretamente ao ar frio durante
um período de tempo prolongado.
Não se sente na unidade nem utilize-a
como um degrau, você poderá cair
acidentalmente.
Não toque na rebarba de alumínio
afiada, as peças afiadas podem
provocar lesões.
Não ligue a unidade interior quando encerar
o soalho. Depois de o encerar, ventile a sala
adequadamente antes de colocar a unidade a
funcionar.
Não instalar a unidade em áreas com óleos e
fumaça.
Assegure-se de que o tubo de drenagem está
ligado adequadamente. Caso contrário, pode
ocorrer fuga.
Areje regularmente a sala.
Depois de um período prolongado de uso, se
certifique de que o suporte da instalação não
está deteriorado para evitar a queda da unidade.
CONTROLO REMOTO
Não utilize pilhas recarregáveis (Ni-Cd).
Pode danificar o controle remoto.
Remova as pilhas da unidade se não pretender
utilizar durante um período de tempo prolongado.
Utilize pilhas novas do mesmo tipo seguindo as
indicações de polaridade indicadas para evitar a
avaria do controlo remoto.
AVISO
AVISO
FONTE DE ALIMENTAÇÃO
Não use um cabo modificado,
cabo de união, cabo de
extensão ou cabo não
especificado para evitar
sobreaquecimento ou incêndio.
Não partilhe a mesma tomada de alimentação
com outro equipamento para evitar
sobreaquecimento ou incêndio.
Não coloque o aparelho a funcionar com as
mãos molhadas para evitar choque elétrico.
Se o cabo de alimentação estiver danificado,
terá de ser substituído pelo fabricante, oficina
autorizada ou técnico qualificado para evitar
situações de perigo.
Recomendamos vivamente a instalação de
um Disjuntor de Fuga para Terra (DFT) ou
Dispositivo de Proteção Diferencial Residual
(DPDR) para evitar choque elétrico ou incêndio.
Este equipamento deve ter uma conexão terra
para evitar choque elétrico ou incêndio.
Numa situação de emergência ou condições
anormais (cheiro de queimado, etc.), desligue a
alimentação e consulte a oficina autorizada.
Evite o choque elétrico desligando a fonte de
alimentação:
- Antes da limpeza ou manutenção.
- Não uso prolongado.
- Trovoadas fortes e anormais.
Unidade
Interna
Fonte de
alimentação
Controlo
Remoto
Unidade
Externa
Entrada
Entrada
de ar
de ar
Entrada
Entrada
de ar
de ar
Entrada
Entrada
de ar
de ar
Saída
Saída
de ar
de ar
Saída
Saída
de ar
de ar

16
CONTROLO REMOTO
(PÁGINA 17)
FAN SPEED
AIR SWING
ECO
PATROL PATROL/
QUIET/
POWERFUL
MODE
TEMP
OFF/ON
TIMER
SET
CANCEL
ON
OFF
123
SET CLOCK RESET
OFF
TIMER ON
TIMER
AUTO
COOL
DRY
FAN
SPEED
AIR
SWING
5PARA AJUSTAR A DIREÇÃO DO FLUXO DE AR
VERTICAL (5 OPÇÕES)
AIR SWING
• Mantém a ventilação da sala.
• No modo “COOL/DRY” (Frio/Seco), se “AUTO”
(Automático) estiver definido, a grelha de ventilação
movimenta-se para cima ou para baixo automaticamente.
6PARA AJUSTAR A DIREÇÃO DO FLUXO DE AR
(5 OPÇÕES)
AIR SWING
• Mantém a ventilação da sala.
• No modo “COOL/DRY” (Frio/Seco), se “AUTO”
(Automático) estiver definido, a grelha de ventilação
movimenta-se para a direita ou para a esquerda
automaticamente.
7MONITORIZAR POR ATIVIDADE
E PRESENÇA HUMANA PARA
POUPANÇA DE ENERGIA
ECO
PATROL
ECO 1 ECO 2 ECO OFF
Fonte de aquecimento e movimento
Baixa Alta
+3°C
Definição da temperatura
≤Ventoinha
média
Definição da velocidade
da ventoinha
-1°C
+1 batida
Nenhuma
+2°C
• — ECO 1 - Melhorar o bem-estar e a poupança de energia.
• --- ECO 2 - Aumentar a poupança de energia.
Pressione o botão do controle remoto
1PARA LIGAR OU DESLIGAR (ON/OFF)
A UNIDADE
• Por favor tenha atenção à indicação de desligado (OFF)
no visor do controlo remoto, para evitar que a unidade
inicie/pare indevidamente.
2PARA CONFIGURAR A TEMPERATURA
• No caso dos modos de resfriamento e seco, o intervalo de
temperatura disponível para ser selecionada é de 16°C ~
30°C.
• O funcionamento da unidade dentro da temperatura
recomendada poderá poupar energia.
MODO DE RESFRIAMENTO : 26°C ~ 28°C.
MODO SECO : 1°C ~ 2°C abaixo da temperatura
ambiente.
3PARA SELECIONAR O MODO DE OPERAÇÃO
MODO AUTOMÁTICO - Para sua conveniência
• A unidade seleciona o modo de funcionamento de acordo
com a temperatura ambiente.
• Depois de selecionar o modo automático, a unidade irá
funcionar à temperatura predefinida.
Temperatura
ambiente Modo de funcionamento Temperatura predefinida
23°C e superior Resfriamento 25˚C
Abaixo de 23°C Seco 22˚C
• Pressione para “HI” (Alto) para +2°C ou para “LO”
(Baixo) para -2°C para a definição normal da temperatura.
MODO DE RESFRIAMENTO - Para desfrutar de ar fresco
• Utilize cortinas para evitar a luz solar e o calor exterior,
para reduzir o consumo de energia durante o modo frio.
MODO SECO - Para desumidificar o ambiente
• A unidade opera a uma velocidade baixa da ventoinha para
dar um resfriamento suave.
4PARA SELECIONAR A VELOCIDADE DO
VENTILADOR (3 OPÇÕES)
FAN
S
PEED
• Para AUTO, a velocidade da ventoinha interna é ajustada
automaticamente de acordo com o modo de operação.
Distância
máxima: 8m
INDICADOR
PATROL SENSOR (Vermelho/Laranja/
Azul)
POWER (Verde)
TIMER (Laranja)
QUIET (Laranja)
POWERFUL (Laranja)
(Azul)
ECO PATROL (Verde)
C9KKV, C9KKV-6, C12KKV, C12KKV-6
C9KKV, C9KKV-6, C12KKV, C12KKV-6
7
3
11
8
4
25
14
1
12
13
15
Visor do Controlo Remoto

17
PORTUGUÊS (BR)
12 Pressione e segure durante 5 segundos para
escurecer ou restaurar a luminosidade do indicador
da unidade.
13 Pressione e segure durante aproximadamente 10
segundos para mostrar a temperatura em °C ou °F.
14 Pressione para restabelecer as configurações
padrão do controlo remoto.
15 Não utilizado em operações normais.
FAN SPEED
POWERFUL
ECO
PATROL PATROL/
MODE
QUIET
TEMP
OFF/ON
TIMER
SET
CANCEL
ON
OFF
123
AIR SWING
SET CLOCK
C18KKV, C18KKV-6, C24KKV, C24KKV-6,
C18KKV, C18KKV-6, C24KKV, C24KKV-6,
C28KKV, C28KKV-6
C28KKV, C28KKV-6
9
6
10
NOTAS
NOTAS
PATR
O
L/
,
Q
UIET
,
P
O
WERFUL
,
QUIET/
P
OWERFUL
,
ECO
PATROL
• Pode ativar-se em todos os modos e ser cancelado
pressionando de novo o botão respectivo.
Q
UIET
,
P
O
WERFUL
,
QUIET/
P
OWERFUL
,
ECO
PATROL
• Não pode ser selecionado ao mesmo tempo.
COMO CONFIGURAR O TEMPORIZADOR
COMO CONFIGURAR O TEMPORIZADOR
• Para LIGAR (ON) ou DESLIGAR (OFF) a unidade
num tempo predefinido.
ON
OFF
12
S
ET
Selecione a
função ON
ou OFF do
temporizador
Configure a hora Confirme
• Para cancelar a função ON ou OFF do temporizador,
pressione
O
Nou OFF e, em seguida, pressione
CANCEL.
• Quando configurar o Temporizador LIGADO (ON), a
unidade pode começar mais cedo (até 15 minutos)
antes da hora configurada de maneira a alcançar a
temperatura desejada a tempo.
• A operação do temporizador é baseada na
configuração do relógio no controlo remoto e repete
diariamente uma vez configurada. Para configurar o
relógio, por favor consulte Preparação do Controle
Remoto na contracapa.
• Se o temporizador for cancelado manualmente ou
devido a uma falha de corrente, pode-se restabelecer
a configuração anterior (após restabelecer a energia)
pressionando SET .
8PARA DESFRUTAR DE AR LIMPO E FRESCO
PATROL/ PATROL
NORMAL
PATROL - Para monitorar a
qualidade do ar
• Detecta a qualidade do ar; o
funcionamento dos íons elétricos é
ativada quando o ar está sujo.
• Independentemente da qualidade
do ar, a unidade e-ion mantém
a frescura do ar ativando-se
automaticamente (indicação
“PATROL SENSOR” fica vermelho)
quando:
Indicador Qualidade
do ar
Azul Limpo
Laranja Moderado
Vermelho Sujo
- 2 minutos depois da unidade ficar ligada, ou
- após mais de 4 horas com ar limpo.
• Pode ativar-se mesmo quando a unidade é desligada.
• O comando Patrol começa automaticamente com a
unidade ligada com
OFF/ON
.
- Refrigerar e purificar o ar
• Produz íons negativos para criar o efeito de ar fresco
e atrair a poeira que é então capturada nos filtros com
carga positiva da unidade e-íon.
• Pode ativar-se mesmo quando a unidade está desligada.
Nesta situação, a velocidade da ventoinha e o movimento
do ar não podem ser ajustados.
9PARA DESFRUTAR DE UMA
OPERAÇÃO SILENCIOSO
• Esta operação reduz o ruído do fluxo de ar.
10 PARA ALCANÇAR A
TEMPERATURA RAPIDAMENTE
• Esta operação irá parar automaticamente após 15
minutos.
11 PARA ALTERNAR ENTRE “QUIET & POWERFUL”
(FRACO E FORTE)
Q
UIET/
POWERFUL
QUIET POWERFUL NORMAL
• As funções “QUIET & POWERFUL” (FRACO e FORTE)
são descritas da mesma maneira para 9e 10
respectivamente.

18
1UNIDADE INTERNA
• Limpe cuidadosamente a unidade com um pano macio
e seco.
2PAINEL FRONTAL
Retire o painel frontal
• Levante e puxe para retirar o painel frontal.
• Lave-o com cuidado e seque-o.
Feche o painel frontal
• Pressione para baixo os dois extremos do painel frontal
para fechar com segurança.
3RECEPTOR DO CONTROLE REMOTO
4ALETAS DE ALUMÍNIO
5SENSOR ECO PATROL
6DIFUSOR DA DIREÇÃO DO FLUXO DE AR
HORIZONTAL
C9KKV, C9KKV-6, C12KKV, C12KKV-6
• Ajustável manualmente.
C18KKV, C18KKV-6, C24KKV, C24KKV-6,
C28KKV, C28KKV-6
• Não ajuste com a mão.
7DIFUSOR DA DIREÇÃO DO FLUXO DE AR
VERTICAL
• Não ajuste com a mão.
8BOTÃO AUTO OFF/ON
• Utilizado quando o controlo remoto está mal colocado
ou avariado.
Ação Modo
Pressione uma vez. Automático
Pressione sem soltar até ouvir 1
sinal sonoro e, em seguida, libere. Resfriamento
Pressione o botão para desligar.
9FIO DE CARGA DE e-íons
10 FILTROS DE íons
• Limpe regularmente os filtros.
• Lave/passe os filtros suavemente com água para evitar
a ocorrência de danos na superfície do filtro.
• Seque os filtros cuidadosamente à sombra, longe de
chamas acesas ou da luz solar direta.
• Substitua os filtros danificados.
11 GERADOR ATIVO DE íons
Limpe com um cotonete.
• O gerador ativo de íons deve ser
limpo semestralmente.
CUIDADO
•Desligue a unidade antes de efetuar a limpeza.
•Não toque nas aletas de alumínio, a parte afiada pode causar
ferimentos.
UNIDADE INTERNA
2
3
5
7
4
6
9, 10 , 11 SISTEMA PURIFICADOR
DO AR e-íon
• Não tocar quando em
funcionamento
8
1
9
10
11
5SENSOR ECO PATROL
• Não bata ou prima violentamente no
sensor ou toque nele com um objeto
pontiagudo. Isto poderá danificar e
causar um mau funcionamento.
• Não coloque objetos de grande
dimensão perto do sensor
e mantenha as unidades de
aquecimento ou humidificadores
na área de deteção do sensor. Isto
pode originar a avaria do sensor.
INSTRUÇÕES DE LIMPEZA
INSTRUÇÕES DE LIMPEZA
SUGESTÃO
SUGESTÃO
• Não utilize benzina, diluente nem pó de limpeza abrasivo.
• Utilize apenas sabões ( pH7) ou detergente de uso
doméstico neutro.
• Não utilize água com uma temperatura superior a 40°C.
• Para assegurar um ótimo desempenho da unidade,
a limpeza de manutenção tem que ser executada
em intervalos regulares. Por favor consulte a oficina
autorizada.

19
PORTUGUÊS (BR)
RESOLUÇÃO DE PROBLEMAS
Os seguintes sintomas não indicam uma avaria do aparelho.
Os seguintes sintomas não indicam uma avaria do aparelho.
SINTOMA
SINTOMA
CAUSA
CAUSA
Sai névoa da unidade interna. ►• Efeito de condensação devido ao processo de
resfriamento.
Ouve-se o fluxo de água quando a unidade está
funcionando.
►• Fluxo do líquido de refrigeração no interior da unidade.
A sala tem um odor estranho. ►• Pode ser devido a um odor de umidade produzida pela
parede, tapete, mobília ou vestuário.
O ventilador interno pára ocasionalmente quando o modo
de velocidade automática do ventilador está programado.
►• Isto ajuda a remover os odores do ambiente.
O funcionamento é atrasado durante alguns minutos após
a reprogramação.
►• O atraso é um mecanismo de proteção do compressor
da unidade.
A unidade externa produz água/vapor. ►• Existe condensação ou evaporação nos tubos.
O indicador do temporizador permanece ligado. ►• A programação do temporizador é ativada diariamente
depois de programada.
Estalos durante o funcionamento. ►• Mudanças de temperatura causam a dilatação/contração
da unidade.
O fluxo de ar não é consistente durante o funcionamento
no modo PATROL.
►• A velocidade da ventoinha é ajustada automaticamente
durante o funcionamento no modo PATROL.
Ativar o funcionamento SILENCIOSO (QUIET) para
manter a consistência do fluxo de ar.
Antes de pedir assistência, verifique o seguinte.
Antes de pedir assistência, verifique o seguinte.
SINTOMA
SINTOMA
VERIFICAR
VERIFICAR
O modo de resfriamento não está funcionando de maneira
eficiente.
►• Configure a temperatura corretamente.
• Feche todas as portas e janelas.
• Limpe ou substitua os filtros.
• Limpe qualquer obstrução que se encontra na entrada
do ar e nas aberturas de ventilação de saída do ar.
Ruído durante o funcionamento. ►• Certifique-se de que a unidade não foi instalada numa
inclinação.
• Feche o painel dianteiro devidamente.
O controlo remoto não funciona.
(O visor está escuro ou o sinal de transmissão está fraco.)
►• Introduza as pilhas devidamente.
• Substitua as pilhas gastas.
A unidade não funciona. ►• Verifique se o disjuntor desarmou.
• Verifique se o temporizador foi configurado.
A unidade não recebe o sinal do controlo remoto. ►• Certifique-se que o receptor não está obstruído.
• Algumas luzes fluorescentes podem interferir com o
transmissor de sinal. Consulte a oficina autorizada.
O sensor de vigilância ou o indicador de íons na unidade
interna está piscando.
►• Pare o sensor Eco Patrol ou o funcionamento E-ion
e depois reinicie. Se o sensor de vigia ou o indicador
de e-íons ainda estiver piscando, consulte a oficina
autorizada.
Notas sobre o “SENSOR ECO PATROL”
Notas sobre o “SENSOR ECO PATROL”
• O sensor pode não detectar objetos em movimento a mais de 7m ou para além do ângulo de detecção.
• A sensibilidade do sensor é influenciada pela localização da porta interior, velocidade do movimento, amplitude da
temperatura, etc.
• O sensor pode detectar erroneamente animais de estimação, luz solar direta, determinada iluminação, cortinas a
mover-se com a brisa e a reflexão da luz como seres humanos.

20
PRECAUCIONES DE SEGURIDAD
Para evitar lesiones personales, lesiones a terceros, o daños materiales,
cumpla lo siguiente.
El uso incorrecto por no seguir las instrucciones puede causar daños o
averías; su gravedad se clasifica con las indicaciones siguientes:
ADVERTENCIA
ADVERTENCIA
Esta indicación advierte del posible peligro
de muerte o de daños graves.
PRECAUCIÓN
PRECAUCIÓN
Esta indicación advierte de los posibles
daños o desperfectos materiales.
Las instrucciones que deben seguirse están clasificadas mediante los
siguientes símbolos:
Este símbolo denota una acción que
está PROHIBIDA.
Este símbolo indica una acción que es
OBLIGATORIA.
ADVERTENCIA
ADVERTENCIA
UNIDAD INTERIOR Y UNIDAD EXTERIOR
UNIDAD INTERIOR Y UNIDAD EXTERIOR
Este aparato no debe ser utilizado por personas (incluyendo
niños) con discapacidades mentales, sensoriales o físicas,
o falta de experiencia y conocimiento, a menos que hayan
recibido formación o supervisión en relación al uso del
aparato por una persona responsable por su seguridad. Los
niños deberían estar supervisados para asegurar que no
juegan con el aparato.
Consulte a un distribuidor autorizado o especialista para
reparar, instalar, retirar y reinstalar la unidad. Una instalación
y uso incorrectos provocarán fugas, descargas eléctricas o
incendios.
No instale la unidad en ambientes potencialmente
explosivos o inflamables. En caso contrario, podría provocar
accidentes de incendios.
No introduzca los dedos u otros objetos en la
unidad exterior o interior del aire acondicionado,
ya que las partes rotatorias podrían provocarle
lesiones.
No toque la unidad exterior durante un relámpago, ya que
podría causar una descarga eléctrica.
MANDO A DISTANCIA
No permita que bebés y niños pequeños jueguen con el
mando a distancia para evitar que ingieran accidentalmente
las pilas.
Muchas gracias por elegir una
unidad de aire acondicionado
Panasonic
CONTENIDO
CONTENIDO
PRECAUCIONES DE
SEGURIDAD
20~21
MANDO A DISTANCIA
22~23
UNIDAD INTERIOR
24
LOCALIZACIÓN DE
AVERÍAS
25
INFORMACIÓN
26~27
GUÍA RÁPIDA
CUBIERTA TRASERA
NOTA
NOTA
Las ilustraciones de este manual
sirven únicamente para describir las
explicaciones y pueden no coincidir
exactamente con las del aparato
suministrado. Están sujetas a cambios
sin previo aviso con el fin de mejorar el
producto.
CONDICIONES DE
CONDICIONES DE
FUNCIONAMIENTO
FUNCIONAMIENTO
Utilice este aparato de aire acondicionado
dentro del siguiente intervalo de
temperaturas
Temperatura (°C) Interior
*DBT *WBT
ENFRIA-
MIENTO Máx. 32 23
Mín. 16 11
Temperatura (°C) Exterior
*DBT *WBT
ENFRIA-
MIENTO Máx. 43 26
Mín. 16 11
* DBT: Temperatura de bulbo seco
* WBT: Temperatura de bulbo húmedo
