Panasonic CS-HE12LKE User manual

F567549
Operating Instructions
Air Conditioner
Model No.
Indoor Unit Outdoor Unit
CS-HE9LKE CU-HE9LKE
CS-HE12LKE CU-HE12LKE
ENGLISH 2 ~ 7
Before operating the unit, read these operating
instructions thoroughly and keep them for future
reference.
SVENSKA 8 ~ 13
Innan du använder enheten, läs noga igenom
denna bruksanvisning och spara den för framtida
bruk.
NORSK 14 ~ 19
Les bruksanvisningen nøye før du bruker denne
enheten, og oppbevar den for fremtidig bruk.
SUOMI 20 ~ 25
Lue nämä käyttöohjeet huolellisesti ennen
yksikön käyttämistä ja säilytä ne tulevaisuutta
varten.
DANSK 26 ~ 31
Læs brugsanvisningen grundigt igennem før
du benytter anlægget og gem den til fremtidig
brug.
QUICK GUIDE
QUICK GUIDE
SNABBGUIDE
SNABBGUIDE
HURTIGGUIDE
HURTIGGUIDE
PIKAOPAS
PIKAOPAS
KVIKVEJLEDNING
KVIKVEJLEDNING
© Panasonic HA Air-Conditioning (M) Sdn. Bhd. 2010.
Unauthorized copying and distribution is a violation
of law.

2
SAFETY PRECAUTIONS
To prevent personal injury, injury to others, or property damage, please
comply with the following.
Incorrect operation due to failure to follow instructions below may cause
harm or damage, the seriousness of which is classified as below:
WARNING
WARNING
This sign warns of death or serious injury.

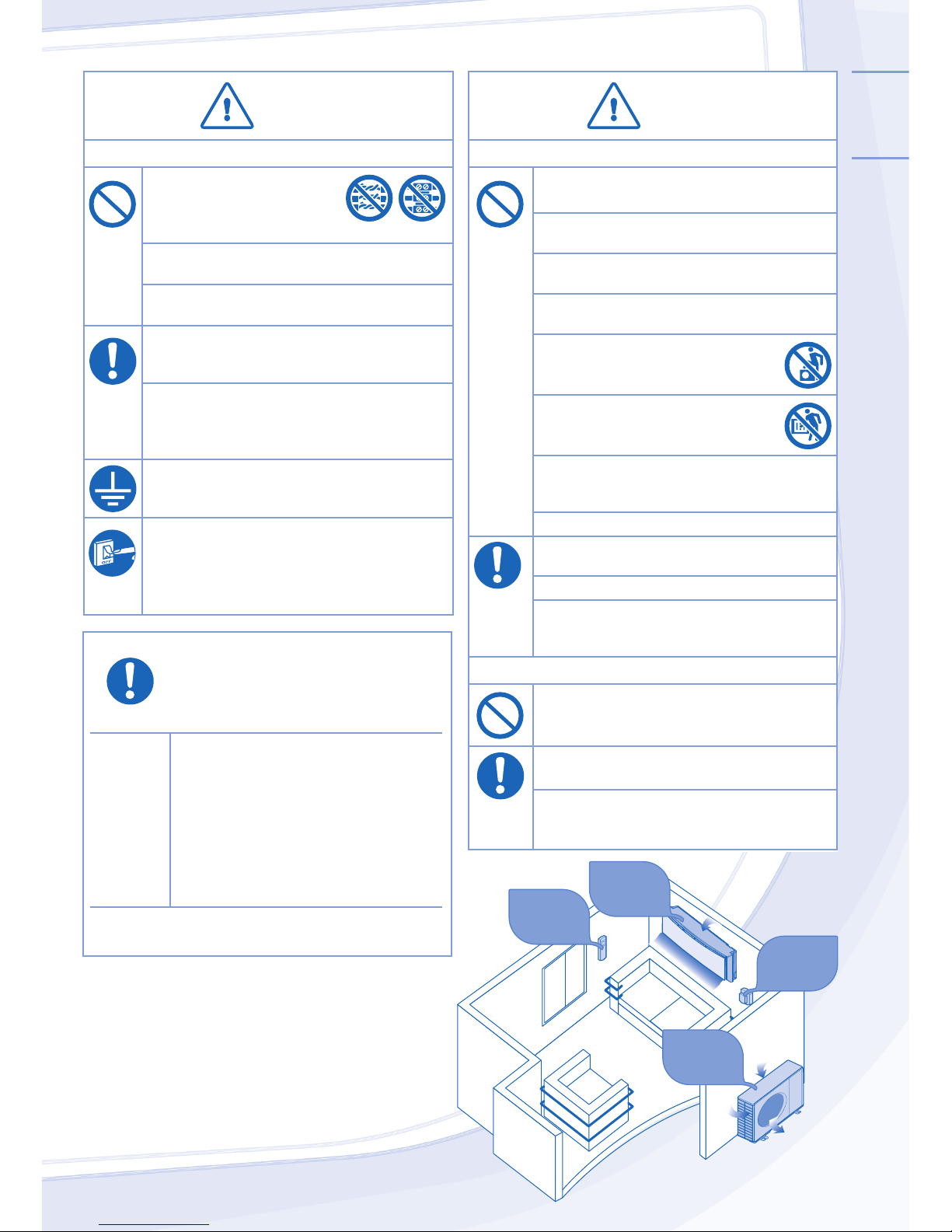

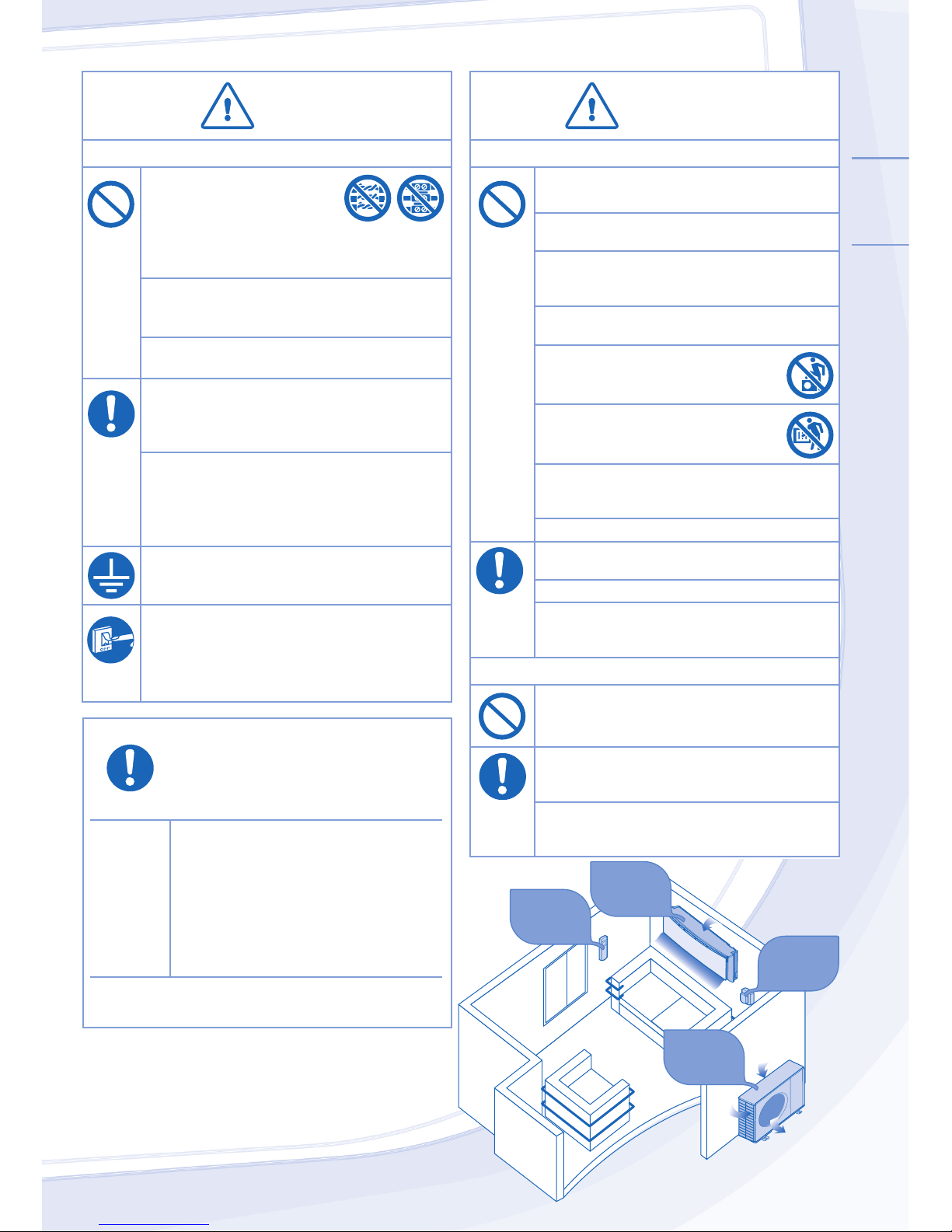

CAUTION
CAUTION
This sign warns of injury or damage to
property.
The instructions to be followed are classified by the following symbols:
This symbol denotes an action that is
PROHIBITED.
These symbols denote an actions that
is COMPULSORY.
WARNING
WARNING
INDOOR UNIT AND OUTDOOR UNIT
This appliance is not intended for use by persons (including
children) with reduced physical, sensory or mental
capabilities, or lack of experience and knowledge, unless
they have been given supervision or instruction concerning
use of the appliance by a person responsible for their safety.
Children should be supervised to ensure that they do not
play with the appliance.
Please consult authorized dealer or specialist to repair,
install, remove and reinstall the unit. Improper installation
and handling will cause leakage, electric shock or fire.
Do not install the unit in a potentially explosive or flammable
atmosphere. Failure to do so could result in fire.
Do not insert your fingers or other objects into the
air conditioner indoor or outdoor unit, rotating parts
may cause injury.
Do not touch the outdoor unit during lightning, it may cause
electric shock.
REMOTE CONTROL
Do not allow infants and small children to play with the
remote control to prevent them from accidentally swallowing
the batteries.
Thank you for purchasing
Panasonic Air Conditioner
TABLE OF CONTENTS
TABLE OF CONTENTS
SAFETY PRECAUTIONS
2~3
REMOTE CONTROL
4~5
INDOOR UNIT
6
TROUBLESHOOTING
7
INFORMATION
32~35
QUICK GUIDE
BACK COVER
NOTE
NOTE
The illustrations in this manual are for
explanation purposes only and may differ
from the actual unit. It is subjected to change
without notice for future improvement.
OPERATION CONDITION
OPERATION CONDITION
Use this air conditioner under the following
temperature range
Temperature (°C) Indoor
*DBT *WBT
COOLING Max. 32 23
Min. 16 11
HEATING Max. 30 -
Min. 16 -
+8/10°C
HEAT Max. 10 -
Min. 8 -
Temperature (°C) Outdoor
*DBT *WBT
COOLING Max. 43 26
Min. 16 11
HEATING Max. 24 18
Min. -15 -
+8/10°C
HEAT Max. - -
Min. -15 -
* DBT: Dry bulb temperature
* WBT: Wet bulb temperature

ENGLISH
3
CAUTION
CAUTION
INDOOR UNIT AND OUTDOOR UNIT
Do not wash the indoor unit with water,
benzene, thinner or scouring powder.
Do not use for other purpose such as
preservation of food.
Do not use any combustible equipment in front
of the airflow outlet to avoid propagation fire.
Do not expose yourself directly to cold air for a
long period.
Do not sit or step on the unit, you
may fall down accidentally.
Do not touch the sharp aluminium fin,
sharp parts may cause injury.
Do not switch ON the indoor unit when waxing
the floor. After waxing, aerate the room properly
before operating the unit.
Do not install the unit in oily and smoky areas.
Ensure drainage pipe is connected properly.
Otherwise, leakage may occur.
Aerate the room regularly.
After long period of use, make sure the
installation rack is not deteriorate to prevent the
unit from falling down.
REMOTE CONTROL
Do not use rechargeable (Ni-Cd) batteries.
It may damage the remote control.
Remove the batteries if the unit is not going to
be used for a long period of time.
New batteries of the same type must be
inserted following the polarity stated to prevent
malfunction of the remote control.
WARNING
WARNING
POWER SUPPLY
Do not use modified cord,
joint cord, extension cord or
unspecified cord to prevent
overheating and fire.
Do not share the same power outlet with other
equipment to prevent overheating and fire.
Do not operate with wet hands to prevent electric
shock.
If the supply cord is damage, it must be replaced
by the manufacturer, its service agent or similarly
qualified persons in order to avoid a hazard.
It is strongly recommended to be installed
with Earth Leakage Circuit Breaker (ELCB)
or Residual Current Device (RCD) to prevent
electric shock or fire.
This equipment must be earthed to prevent
electrical shock or fire.
Prevent electric shock by switching off the power
supply when:
- Before cleaning or servicing.
- Extended non-use.
- Abnormally strong lightning activity.
Stop using the product when any
abnormality/failure occurs and
disconnect the power plug or turn off
the power switch and breaker.
(Risk of smoke/fire/electric shock)
Examples of
abnormality/
failure
• The ELCB trips frequently.
• Burning smell is observed.
•
Abnormal noise or vibration of the unit is observed.
• Water leaks from the indoor unit.
• Power cord or plug becomes abnormally hot.
• Fan speed cannot be controlled.
• The unit stops running immediately even if it is
switched on for operation.
• The fan does not stop even if the operation is
stopped.
Contact immediately your local dealer
for maintenance/repair.
Air Inlet
Air Inlet
Air Outlet
Air Outlet
Air Outlet
Air Outlet
Air Inlet
Air Inlet
Air Inlet
Air Inlet
Indoor
Unit
Power
Supply
Remote
Control
Outdoor
Unit

4

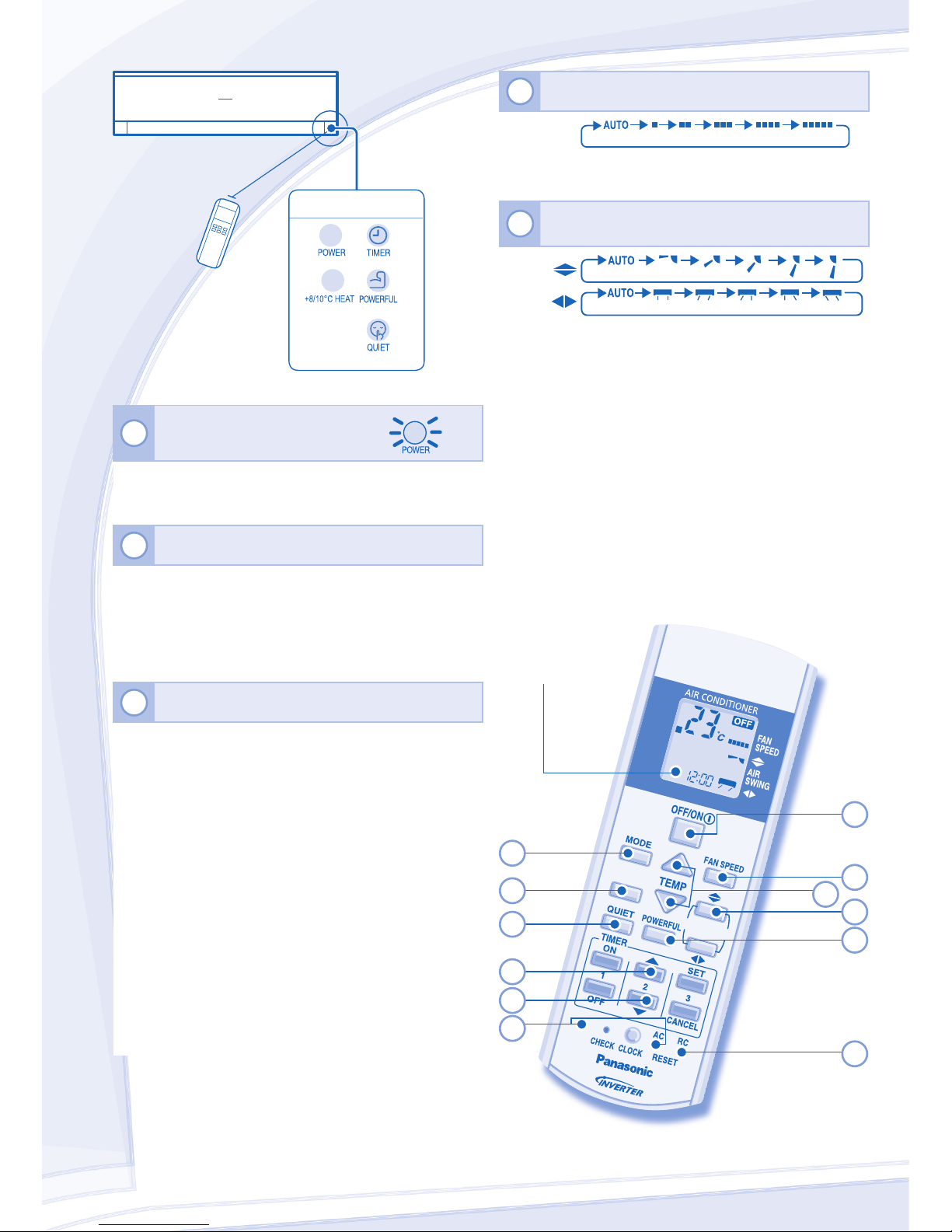

REMOTE CONTROL
4TO SELECT FAN SPEED (5 OPTIONS)
FAN
S
PEED
• For AUTO, the indoor fan speed is automatically adjusted
according to the operation mode.
5TO ADJUST AIRFLOW DIRECTION
(5 OPTIONS)
AIR SWING
• Keeps the room ventilated.
• In COOL mode, if AUTO is set, the louver swing left/right
and up/down automatically.
• In HEAT mode, if AUTO is set, the horizontal louver fix at
predetermined position. The vertical louver swing left/right
after the temperature rises.
Maximum
distances: 8m
Press the remote control’s button
1TO TURN ON OR OFF THE UNIT
• Please be aware of the OFF indication on the remote
control display to prevent the unit from starting/stopping
improperly.
2TO SET TEMPERATURE
• Selection range: 16°C ~ 30°C (Not applicable for FAN
mode).
• Operating the unit within the recommended temperature
could induce energy saving.
HEAT mode : 20°C ~ 24°C.
COOL mode : 26°C ~ 28°C.
3TO SELECT OPERATION MODE
HEAT mode - To enjoy warm air
• Unit takes a while to warm up. The power indicator blinks
during this operation.
COOL mode - To enjoy cool air
• Use curtains to screen off sunlight and outdoor heat to
reduce power consumption during cool mode.
FAN mode - To circulate air in the room
AUTO mode - For your convenience
• During operation mode selection the power indicator
blinks.
• Unit selects operation mode every 30 minutes according
to temperature setting, outdoor and room temperature.
MOVABLE PANEL
• Opens for air intake when operation starts, and closes
when operation stops. During this time, do not hold it as it
may cause malfunction or breakdown.
+8/10˚C
HEAT
AUTO
HEAT
COOL
FAN
QUIET
POWERFUL
AIR SWING
SET
+8/10˚C
HEAT
4
5
2
8
3
7
9
10
Remote
Control display
11
6
1
12
INDICATOR
(GREEN) (ORANGE)
(GREEN)
(ORANGE)
(GREEN)

ENGLISH
5

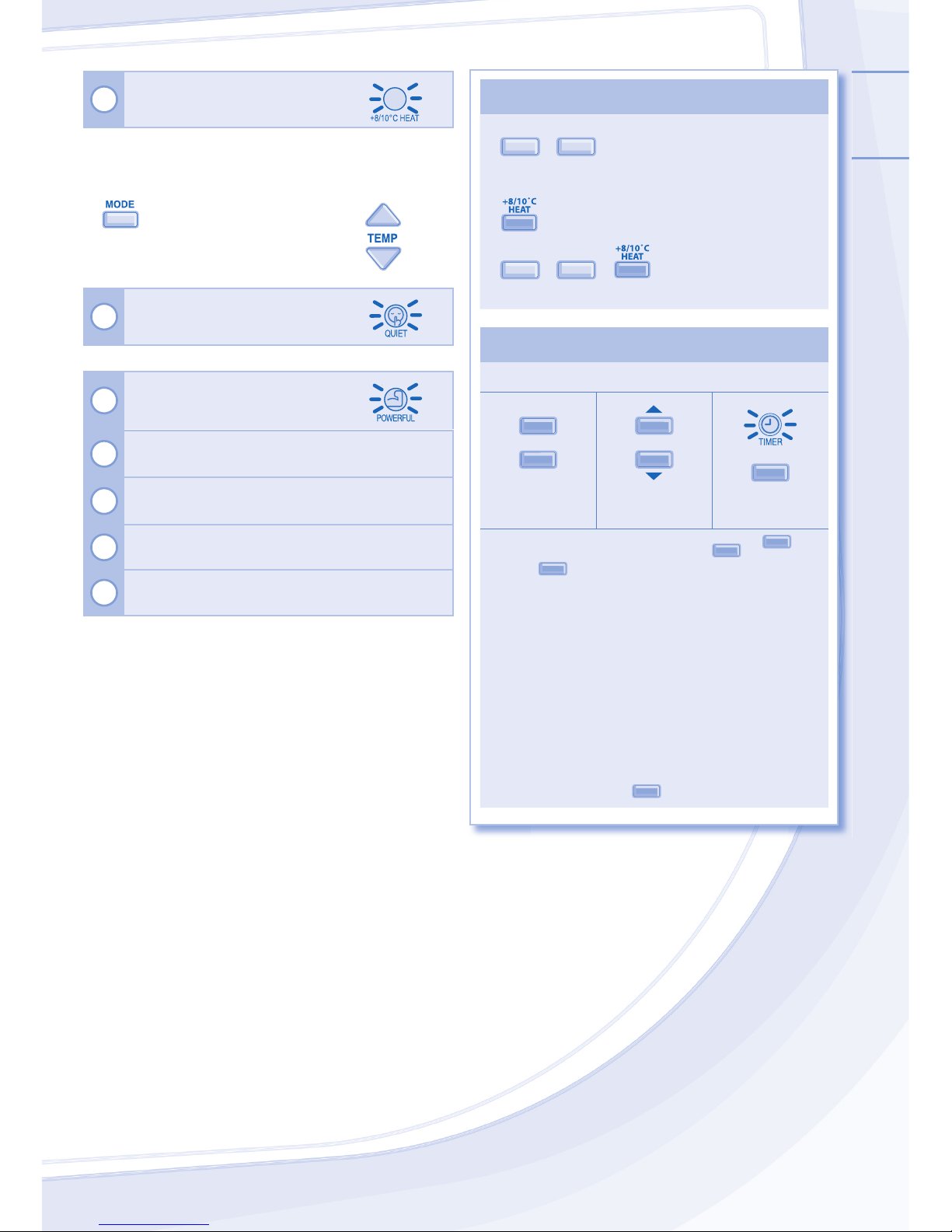

NOTES
NOTES
Q
UIET
,
P
O
WERFUL
• Can be activated in all modes and can be cancelled
by pressing the respective button again.
• operation can be activated independently.
Q
UIET
,
P
O
WERFUL
,
• Cannot be selected at the same time.
TO SET THE TIMER
TO SET THE TIMER
• To turn ON or OFF the unit at a preset time.
ON
OFF
12
S
ET
Select ON or
OFF timer Set the time Confirm
• To cancel ON or OFF timer, press
O
Nor OFF then
press CANCEL.
• When ON Timer is set, the unit may start earlier (up
to 50 minutes) before the actual set time in order to
achieve the desired temperature on time.
• Timer operation is based on the clock set in the
remote control and repeats daily once set. For clock
setting, please refer to Remote Control Preparation at
back cover.
• If timer is cancelled manually or due to power failure,
you can restore the previous setting (once power is
resumed) by pressing SET .
10˚C
8˚C
6TO USE MAINTENANCE
HEATING
• Maintain indoor temperature at 8/10°C. Fan switches to
high fan speed automatically.
• This operation overwrite the operation
mode and could be cancelled by pressing
.
• Defrost operation at outdoor unit will
result in sudden cold air from indoor unit.
Eliminate cold air with heat mode.
7TO ENJOY QUIET OPERATION
• This operation reduces airflow noise.
8TO REACH TEMPERATURE
QUICKLY
()
9Press and hold for 5 seconds to dim or restore the
unit’s indicator brightness.
10 Press and hold for approximately 10 seconds to
show temperature setting in °C or °F.
11 Press to restore the remote control’s default setting.
12 Not used in normal operations.

6

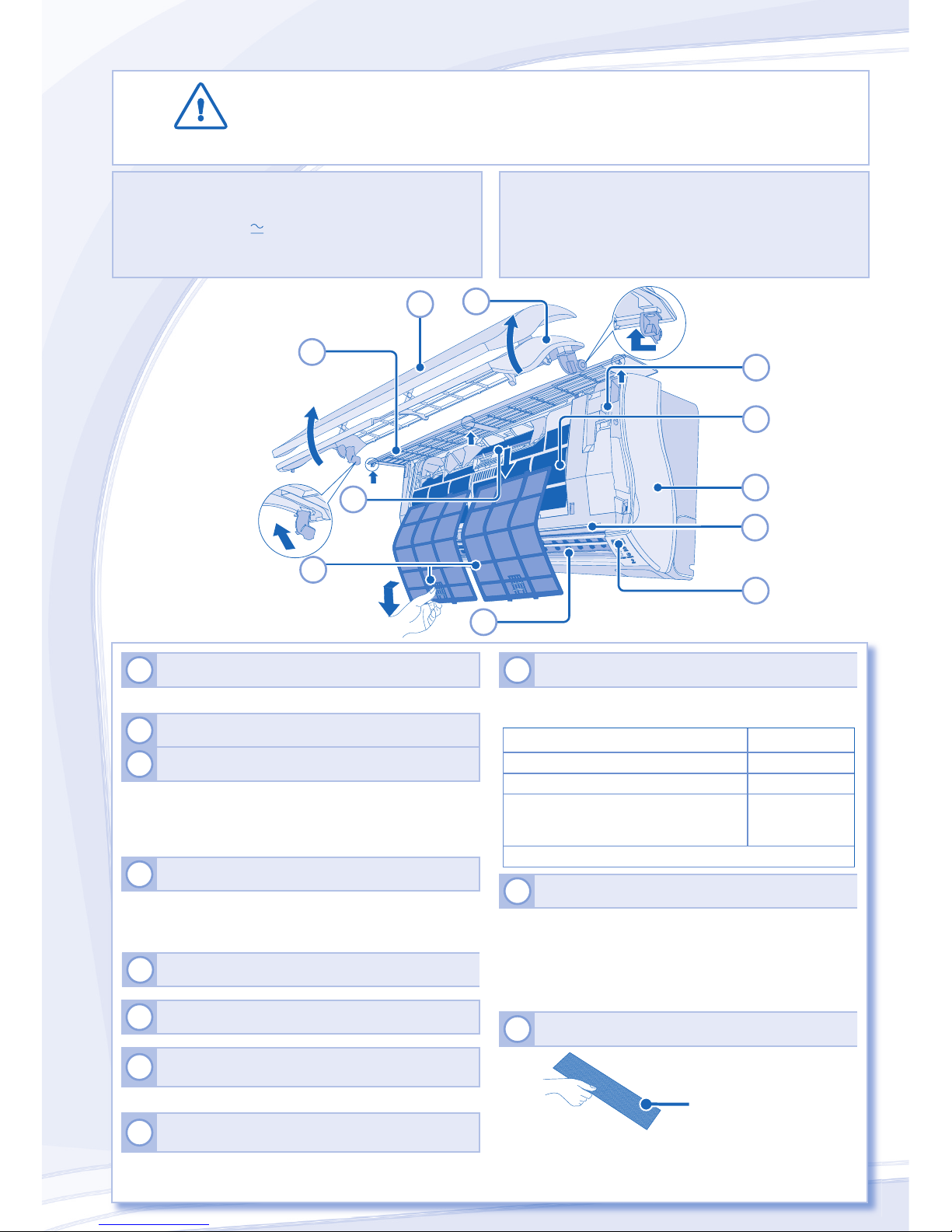

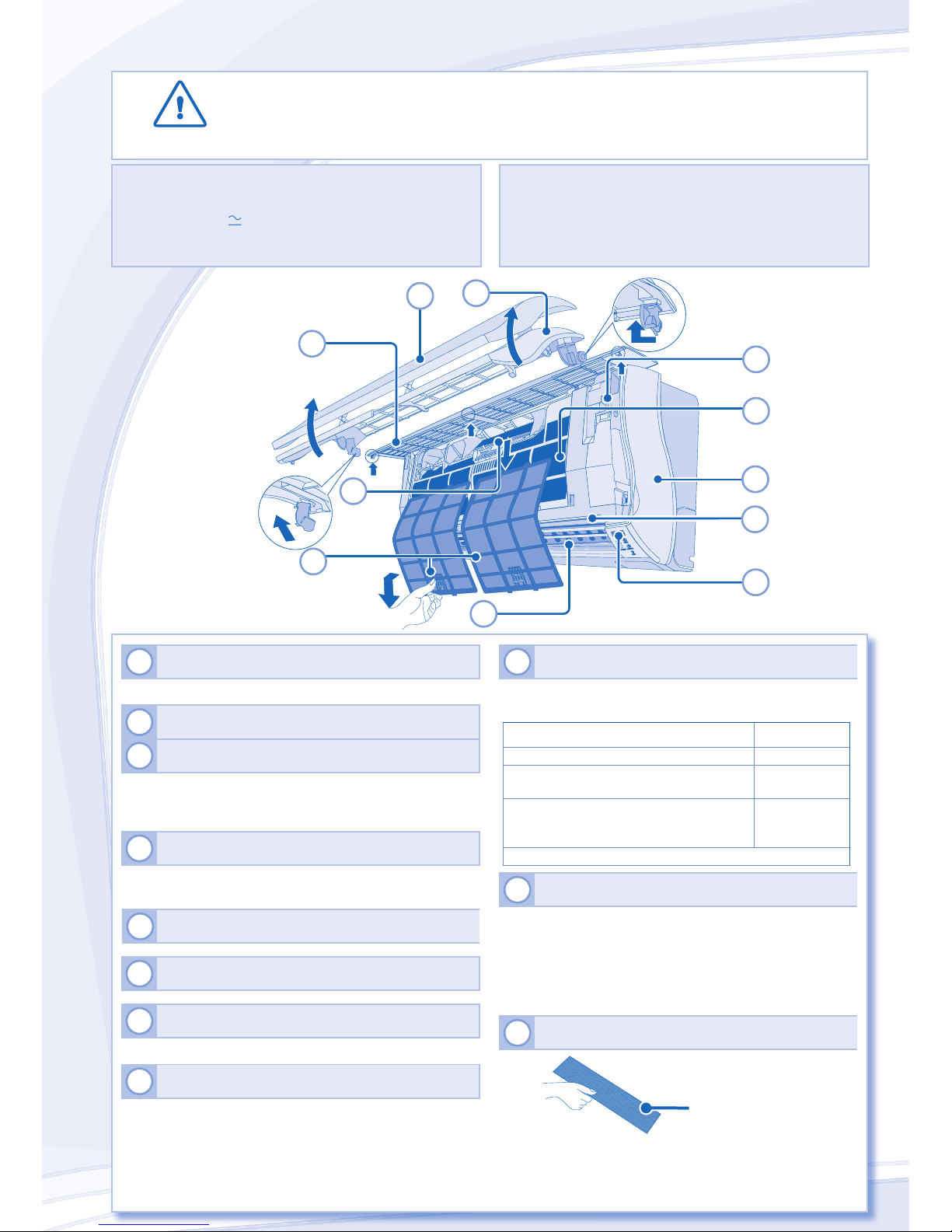

1INDOOR UNIT
• Wipe the unit gently with a soft, dry cloth.
2FRONT PANEL
3MOVABLE PANEL
• Do not remove the movable panel from front panel.
• Raise and pull to remove. Wash gently and dry.
• Do not dry under direct sunlight.
4TOP GRILL
• Push up and pull to remove. Wash gently and dry.
• Do not dry under direct sunlight.
5REMOTE CONTROL RECEIVER
6ALUMINIUM FIN
7HORIZONTAL AIRFLOW DIRECTION LOUVER
• Do not adjust by hand.
8VERTICAL AIRFLOW DIRECTION LOUVER
• Do not adjust by hand.
9AUTO OFF/ON BUTTON
• Use when remote control is misplaced or a malfunction
occurs.
Action Mode
Press once. Auto
Press and hold until 1 beep is heard,
then release. Cooling
Press and hold until 1 beep is heard,
then release.
Press again until 2 beeps, then release. Heating
Press the button to turn off.
10 AIR FILTERS
• Air filters cleaning is needed every two weeks.
• Wash/rinse the filters gently with water to avoid damage
to the filter surface.
• Dry the filters thoroughly under the shade, away from
fire or direct sunlight.
• Replace any damaged filters.
11 SUPER ALLERU-BUSTER FILTER
Vacuum the super
alleru-buster filter.
• Vacuum the filter whenever necessary.
• Replace the filter every 10 years or purchase the
replacement filter if it is damaged.
Part no.: CZ-SA16P
CAUTION
•Switch off the power supply before cleaning.
•Do not touch the aluminium fin, sharp parts may cause injury.
INDOOR UNIT
CLEANING INSTRUCTIONS
CLEANING INSTRUCTIONS
HINT
HINT
• Do not use benzene, thinner or scouring powder.
• Use only soap ( pH7) or neutral household detergent.
• Do not use water hotter than 40°C.
• To ensure optimal performance of the unit, cleaning
maintenance has to be carried out at regular intervals.
Dirty unit may cause malfunction and you may see error
code “H99”. Please consult authorized dealer.
1
6
8
7
10
11
9
5
Remove
Remove
Remove
Remove
3
4
2

ENGLISH
7
TROUBLESHOOTING
The following symptoms do not indicate malfunction.
The following symptoms do not indicate malfunction.
SYMPTOM
SYMPTOM
CAUSE
CAUSE
Mist emerges from indoor unit. ►• Condensation effect due to cooling process.
Water flowing sound during operation. ►• Refrigerant flow inside the unit.
The room has a peculiar odour. ►• This may be due to damp smell emitted by the wall,
carpet, furniture or clothing.
Indoor fan stops occasionally during automatic fan speed
setting.
►• This helps to remove the surrounding odours.
Airflow continues even after operation has stopped. ►• Extraction of remaining heat from the indoor unit
(maximum 30 seconds).
Operation is delayed a few minutes after restart. ►• The delay is a protection to the unit’s compressor.
Outdoor unit emits water/steam. ►• Condensation or evaporation occurs on pipes.
Timer indicator is always on. ►• The timer setting repeats daily once set.
Power indicator blinks during HEAT mode with no warm air
supply (and louver is closed)
►• The unit is in defrost mode (and AIR SWING is set to
AUTO)
Indoor fan stops occasionally during heating operation. ►• To avoid unintended cooling effect.
Power indicator blinks before the unit is switched on. ►• This is a preliminary step in preparation for the operation
when the ON timer has been set.
Cracking sound during operation. ►• Changes of temperature cause the expansion/
contraction of the unit.
Check the following before calling for servicing.
Check the following before calling for servicing.
SYMPTOM
SYMPTOM
CHECK
CHECK
Heating/Cooling operation is not working efficiently. ►• Set the temperature correctly.
• Close all doors and windows.
• Clean or replace the filters.
• Clear any obstruction at the air inlet and air outlet vents.
Noisy during operation. ►• Check if the unit has been installed at an incline.
Remote control does not work.
(Display is dim or transmission signal is weak.)
►• Insert the batteries correctly.
• Replace weak batteries.
The unit does not work. ►• Check if the circuit breaker is tripped.
• Check if timers have been set.
The unit does not receive the signal from the remote
control.
►• Make sure the receiver not obstructed.
• Certain fluorescent lights may interfere with signal
transmitter. Please consult authorized dealer.
The unit stops and the timer indicator blinks.
Use remote control to retrieve error code.
TIMER
SET
CANCEL
ON
OFF
123
SET CHECK CLOCK RESET
AC RC
1Press for 5
seconds.
3Press for 5
seconds to
quit checking.
2Press until you hear
beep sound, then
write down the error
code.
Note:
• For certain errors, you
may restart the unit for
limited operation with 4
beeps during operation
starts.
4Turn the unit off and reveal the error code to authorized dealer.

8
SÄKERHETSFÖRESKRIFTER
För att undvika skada på dig själv, skada på andra, eller skada på
egendom, var god iaktta följande.
Felaktig användning orsakad av att skötselanvisningen inte följts kan leda
till skador, nedan klassas deras allvar:
VARNING
VARNING
Denna symbol varnar för dödsfara eller
allvarliga skador.
FÖRSIKTIGHET
FÖRSIKTIGHET
Denna symbol varnar för personskada eller
skada på egendom.
Instruktioner klassificeras med följande symboler:
Denna symbol betecknar en handling
som är FÖRBJUDEN.
Denna symbol betecknar ett
handhavande som MÅSTE UTFÖRAS.
VARNING
VARNING
INOMHUS- OCH UTOMHUSENHET
INOMHUS- OCH UTOMHUSENHET
Denna apparat är inte avsedd att användas av personer
(inklusive barn) med reducerad fysiska, sensoriska eller
mentala färdigheter, eller brist på erfarenhet och kunskap,
ifall de inte övervakats eller instruerats om användandet av
apparaten av en person som ansvarar för deras säkerhet.
Barn bör övervakas för att se till att de inte leker med
apparaten.
Var god rådfråga auktoriserad återförsäljare eller specialist
för att reparera, installera, avlägsna och återinstallera
enheten. Felaktig installation och hantering orsakar läckage,
elstöt eller eldsvåda.
Installera inte enheten i en potentiellt explosiv eller
lättantändlig miljö. Underlåtenhet i detta kan resultera i
skada till följd av eldsvåda.
För inte in dina fingrar eller andra föremål i
luftkonditionerarens inomhus- eller utomhusenhet,
eftersom roterande delar kan orsaka personskada.
Rör inte utomhusenheten under blixtoväder, då det kan
orsaka elstöt.
FJÄRRKONTROLL
Låt inte små barn leka med fjärrkontrollen för att förhindra att
de av olyckshändelse råkar svälja batterierna.
TILLÅTNA DRIFTSFÖRHÅLLANDEN
TILLÅTNA DRIFTSFÖRHÅLLANDEN
Värmepumpen får användas vid följande
temperaturer
Temperatur (°C) Inomhus
*DBT *WBT
KYLA Max. 32 23
Min. 16 11
VÄRME Max. 30 -
Min. 16 -
+8/10°C
HEAT Max. 10 -
Min. 8 -
Temperatur (°C) Utomhus
*DBT *WBT
KYLA Max. 43 26
Min. -16 11
VÄRME Max. 24 18
Min. -15 -
+8/10°C
HEAT Max. - -
Min. -15 -
* DBT: Torr temperatur
* WBT: Våt temperatur
Tack för att du har köpt
Panasonic Värmepump
INNEHÅLLSFÖRTECKNING
INNEHÅLLSFÖRTECKNING
SÄKERHETSFÖRESKRIFTER
8~9
FJÄRRKONTROLL
10~11
INOMHUSDEL
12
PROBLEMLÖSNING
13
INFORMATION
32~35
SNABBGUIDE
BAKSIDAN
OBS
OBS
Bilderna i denna skötselanvisning är
endast illustrativa och kan därför skilja sig
från den faktiska modellen. Förändringar
kan göras utan föregående meddelande
angående framtida förbättringar.

SVENSKA
9
FÖRSIKTIGHET
FÖRSIKTIGHET
INOMHUS- OCH UTOMHUSENHET
INOMHUS- OCH UTOMHUSENHET
Tvätta inte inomhusenheten med vatten,
bensen, thinner eller skurpulver.
Använd inte värmepumpen för annat ändamål
än den är avsedd för.
Använd inte antändbar utrustning framför
luftflödesutgången för att undvika spridning av
eldsvåda.
Sitt inte direkt i luftriktningen under längre
tidsperioder vid kyldrift.
Sitt inte och ställ dig inte på enheten,
eftersom du då kan trilla och skada dig.
Rör inte den vassa aluminiumflänsen,
eftersom vassa delar kan orsaka
personskada.
Sätt inte på inomhusenheten till ON då du vaxar
golvet. Efter vaxning, vädra rummet ordentligt
innan du använder enheten.
Installera inte enheten på oljiga eller rökiga platser.
Se till så att dräneringsslangen är korrekt
ansluten. Annars kan läckage uppstå.
Vädra rummet regelbundet.
Efter en längre tids användning, se till så att
monteringskonsolen inte är försvagad för att
undvika att enheten faller ner.
FJÄRRKONTROLL
Använd inte uppladdningsbara batterier (Ni-Cd)
till fjärrkontrollen.
Det kan skada fjärrkontrollen.
Ta ur batterierna ur fjärrkontrollen om
värmepumpen inte skall användas under en
längre tid.
Nya batterier av samma typ måste sättas i med
rätt polaritet för att förhindra dålig funktion för
fjärrkontrollen.
VARNING
VARNING
STRÖMFÖRSÖRJNING
Använd inte modifierad sladd,
förgreningssladd,
förlängningssladd eller
ospecificerad sladd för att
undvika överhettning och
eldsvåda.
Dela inte samma strömuttag med annan
utrustning för att undvika överhettning och
eldsvåda.
Manövrera inte enheten med våta händer för att
undvika elstöt.
Om elkabeln är skadad måste den bytas av
tillverkaren eller auktoriserad serviceverkstad
eller motsvarande behörig person för att undvika
skador.
Denna utrustning rekommenderas starkt att
installeras med Jordfelsbrytare (ELCB, Earth
Leakage Circuit Breaker) eller Skyddsenhet för
Restström (RCD, Residual Current Device) för
att undvika elstöt eller eldsvåda.
Denna utrustning måste jordas för att undvika
elstöt eller eldsvåda.
Undvik elstöt genom att stänga av
strömförsörjningen då:
- Före rengöring eller service.
- Längre tid utan användning.
- Onormalt starkt blixtoväder.
Luftintag
Luftintag
Utblåsning
Utblåsning
Inom-
husdel
Strömför-
sörjning
Fjärr-
kontroll
Utom-
husdelen
Luftintag
Luftintag
Luftintag
Luftintag
Utblåsning
Utblåsning
Sluta använda produkten om något
onormalt/fel uppträder och koppla ur
strömkontakten eller stäng av med
strömväxlaren och brytaren.
(Risk för rök/eld/elstöt)
Exempel på
vad som är
onormalt/fel
• Jordfelsbrytaren (ELCB:n) löser ofta ut.
• Det luktar bränt.
•
Onormala störljud eller vibrationer hos enheten.
• Vatten läcker från inomhusenheten.
• Strömsladden eller -kontakten blir onormalt het.
• Fläkthastigheten kan inte kontrolleras.
• Enheten stoppar direkt även om den satts på
för drift.
• Fläkten stoppar inte även om driften stoppas.
Kontakta omedelbart din lokala
återförsäljare för underhåll/reparation.

10
FJÄRRKONTROLL
4VÄLJA FLÄKTHASTIGHET (5 VAL)
FAN
S
PEED
• För AUTO, justeras inomhusfläkthastigheten automatiskt
enligt användarläge.
5JUSTERA LUFTFLÖDETS RIKTNING (5 VAL)
AIR SWING
• Håller rummet ventilerat.
• I läget COOL, om AUTO är inställt, vrids spjällen vänster/
höger och upp/ner automatiskt.
• I läget HEAT, om AUTO är inställt, stannar det horisontella
spjället i en förbestämd position. Det vertikala spjället
vrids vänster/höger då temperaturen stigit.
Tryck på fjärrkontrollens knapp
1SÄTTA PÅ OCH
STÄNGA AV ENHETEN
• Var god håll koll på indikationen OFF på fjärrkontrollens
display för att förhindra att enheten startas/stoppas på fel
sätt.
2STÄLLA IN TEMPERATUR
• Valområde: 16°C ~ 30°C (Ej tillgängligt i läget FAN).
• Användning av enheten inom det rekommenderade
temperaturområdet kan göra att energi sparas.
LÄGET VARMT : 20°C ~ 24°C.
LÄGET KALLT : 26°C ~ 28°C.
3VÄLJA FUNKTIONSLÄGE
LÄGET VARMT - För att få varm luft
• Det tar en stund för enheten att värmas upp.
Driftsindikatorn blinkar under tiden.
LÄGET KALLT - För att få kall luft
• Använd gardiner för att avskärma från solljus och värme
från utomhus för att minska strömförbrukningen vid
kylning.
LÄGET FAN - För att få luften att cirkulera i rummet
AUTOMATISKT LÄGE - För enklare användning
• Då val av användarläge sker blinkar driftslampan.
• Enheten väljer på nytt funktionsläge efter 30 minuter
hela tiden enligt temperaturinställning, utomhus- och
rumstemperatur.
RÖRLIG PANEL
• Öppnas för insläpp av luft vid driftstart och stängs när
airconditionern stängs av. Under denna tid får du inte hålla
i den, då detta kan orsaka funktionsfel eller driftstopp.
Max. räckvidd: 8m
LYSDIODER
(GRÖN) (ORANGE)
(GRÖN)
(ORANGE)
(GRÖN)
+8/10˚C
HEAT
AUTO
HEAT
COOL
FAN
QUIET
POWERFUL
AIR SWING
SET
+8/10˚C
HEAT
4
5
2
8
3
7
9
10
Fjärrkontrollens
display
11
6
1
12
