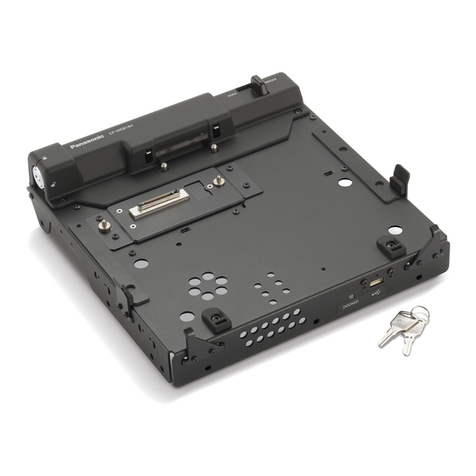

Panasonic CF-WEB Series Installation and operating instructions

Model No. CF-WEB184 Series
Portions of your car mounter may differ somewhat from the illustrations in the operating
instructions, but this should present no problems in actual use.
Be sure to follow the operating instructions when using your car mounter.
In addition, refer to the following in order to dock/undock the CF-19 to/from car mounter.
zDOCKING PROCEDURE:
AEnsure that the connector cover is OPEN on the under-
side of CF-19.
BEnsure that the key is in the UNLOCK position ( ).
CEnsure that the latch is in the UNDOCK position.
DInsert CF-19 base first.
EGently push the top of CF-19 until it is docked.
FTurn the key to the LOCK position ( ) to secure the
CF-19.
zUNDOCKING PROCEDURE:
ATurn the key to the UNLOCK position ( ).
BSlide the latch to the right, and hold the CF-19 while it
comes unhooked.
