Panasonic TY-FB7HM User manual

TQZH576
Model No. TY-FB7HM
Italiano
Français
Español English
Deutsch 日本語
HDMI端子ボード取扱説明書
・この取扱説明書と保証書をよくお読みのうえ、正しくお使いください。
そのあと保存し、必要なときにお読みください。
・保証書は「お買い上げ日・販売店名」などの記入を必ず確かめ、販売
店からお受け取りください。
・製造番号は安全確保上重要なものです。お買い上げの際は、製品本体
と保証書の製造番号をお確かめください。
保証書別添付
HDMI Terminal Board
Operating Instructions
Before connecting, operating or adjusting this product, please read
these instructions completely. Please keep this manual for future
reference.
HDMI-Terminal-Board
Bedienungsanleitung
Vor dem Anschluß, Betrieb oder der Einstellung dieses Gerätes lesen
Sie bitte diese Bedienungsanleitung vollständig durch.
Bitte heben Sie diese Bedienungsanleitung als zukünftige Referenz
sorgfältig auf.
Dispositivo terminale a HDMI
Istruzioni per l’uso
Prima di collegare, utilizzare o regolare questo apparecchio, leggere
attentamente le presenti istruzioni.
Conservare poi il manuale per ogni eventuale futura consultazione.
Carte de connexion HDMI
Mode d’emploi
Avant d’effectuer quelque raccordement que ce soit ou de régler
l’appareil, veuillez lire attentivement ce mode d’emploi.
Conservez ce mode d’emploi pour référence.
Tarjeta de terminales de HDMI
Manual de instrucciones
Antes de conectar, utilizar o ajustar este producto, lea completamente
este manual de instrucciones.
Guarde este manual para consultarlo en el futuro en caso de ser
necesario.

2

3
IN
警告

警告

付属品の確認
お使いになる人や他の人への危害、物的損害を未然に防止するため、必ずお守りいただきたいことを、次のように
説明しています。
■お守りいただきたい内容の種類を、次の絵表示で区分し、説明しています。
このような絵表示は、してはいけない「禁止」内容です。
このような絵表示は、必ず実行していただきたい「指示」内容です。
この表示の欄は、「死亡または重傷を負うことが想定される危害の程度」です。
■表示内容を無視して誤った使い方をしたときに生じる危害や物的損害の程度を、次の表示で説明しています。
■
本製品の取り付け、取り外し、移動の際は
必ずディスプレイ本体の電源を切りコン
セントから電源プラグを抜いてください
■本製品を分解したり、改造しないでくだ
さい
電源プラグ
を抜く
分解禁止
電源プラグをコンセントに接続した
まま行うと、感電・故障の原因にな
ります。
■
煙が出たり、変な臭いや音がしたら、すぐ
にコンセントから電源プラグを抜いてく
ださい
電源プラグ
を抜く
そのまま使用すると火災・感電の原因
となります。
火災・感電・動作不良の原因になり
ます。
●本製品のコネクター部分には直接、手を触れないでください。
静電気が流れ、部品が破壊される場合があります。
また静電気は衣服や人体からも発生するため、スチールキャビネットなどの金属製のものに触れて、静電気を
逃がした後で行ってください。
●接続ケーブルはHDMI認定品をご使用ください。
故障や動作不良の原因になります。
（バックカバーへの貼り付け用）
■本製品の取り付け、取り外しは当社指定
のサービス窓口にご依頼ください。
（2スロットサイズの端子ボードを
取り外し、本製品を取り付けた場
合に、空スロットにカバーとして
取り付けてください。）
□ねじ×4
日本語
□端子表示シート（1枚） □端子ボード交換方法説明書 □スロットカバー
安全上のご注意必ずお守りください

4
PC IN
SLOT1 SLOT2 SLOT3
SLOT3
HDMI
AV OUT
IN
13
24
19
18
37インチ Slot1,Slot2
42インチ 50インチ 65インチ Slot1,Slot2（Slot3は装着できません）
接続
本端子ボードの装着できるPDP本体のスロット番号
DVDプレーヤー
本体後面
お知らせ
上記の機器類・HDMIケーブルなどは別売り品です。
日本語
映像信号
HDMIケーブル
1 525/60p 59.94 31.47 27.00 720 858 480 525
2 625/50p 50.00 31.25 27.00 720 864 576 625
3 750/60p 60.00 45.00 74.25 1280 1650 720 750
4 1125/60i 60.00 33.75 74.25 1920 2200 540 562.5
5 VGA60 59.94 31.47 25.18 640 800 480 525
信号フォーマット fV
(Hz) fH
(kHz)
ドットクロック
(MHz) アクティブ
ピクセル数
総ピクセル数
総ライン数
アクティブ
ライン数
〈ピン配列と信号名〉
ピンNo. 信号 ピンNo. 信号
T.M.D.Sクロックシールド
T.M.D.Sクロック−
CEC
予備
(接続なし)
SCL
SDA
DDC/CECグラウンド
+5V電波
ホットプラグ検出
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
T.M.D.Sデータ2＋
T.M.D.Sデータ2シールド
T.M.D.Sデータ2−
T.M.D.Sデータ1＋
T.M.D.Sデータ1シールド
T.M.D.Sデータ1−
T.M.D.Sデータ0＋
T.M.D.Sデータ0シールド
T.M.D.Sデータ0−
T.M.D.Sクロック＋
〈本機で対応する信号一覧〉
音声信号
リニアPCM:48/44.1/32kHz

5
修理を依頼されるときご連絡いただきたい内容
ご 氏 名
ご 住 所
電 話 番 号
製品名・品番
お買い上げ日
故障または異常の内容
訪問ご希望日
修理・お取り扱い・お手入れなどのご相談は……
まず、お買い上げの販売店へお申し付けください。
保証書（別添付）
お買い上げ日・販売店名などの記入を必ず確かめ、お買い上げの販売店からお受け
取りください。よくお読みのあと、保存してください。
保証期間
お買い上げ日から本機は1 年間。
修理を依頼されるとき
組み合わせをされた機器の「取扱説明書」もよくお読みのうえ、調べていただきます。
直らないときは、まず電源プラグを抜いて、お買い上げの販売店へご連絡ください。
●保証期間中は
保証書の規定に従って出張修理をさせていただきます。
●保証期間を過ぎているときは
修理すれば使用できる製品については、ご要望により修理させていただきます。
下記修理料金の仕組みをご参照のうえ、ご相談ください。
●修理料金の仕組み
修理料金は、技術料・部品代・出張料などで構成されています。
技術料は、診断・故障個所の修理および部品交換・調整・修理完了時の点検な
どの作業にかかる費用です。
部品代は、修理に使用した部品および補助材料代です。
出張料は、お客様のご依頼により製品のある場所へ技術者を派遣する場合の費
用です。
補修用性能部品の保有期間
当社は、このHDMI 端子ボードの補習用性能部品を、製造打ち切り後8 年保有してい
ます。
注）補習用性能部品とは、その製品の機能を維持するために必要な部品です。
保証とアフターサービス（よくお読みください）
付近の見取図、目印など。
呼び出しでもけっこうです。
お手もとの保証書をご覧ください。
詳しくお願いします。
日本語
松下電器産業株式会社 映像・ディスプレイデバイス事業グループ
〒571-8504 大阪府門真市松生町1番15号 （06）6905 − 5574
© 2004 Matsushita Electric Industrial Co.,Ltd.（松下電器産業株式会社） All Rights Reserved.

6
IN

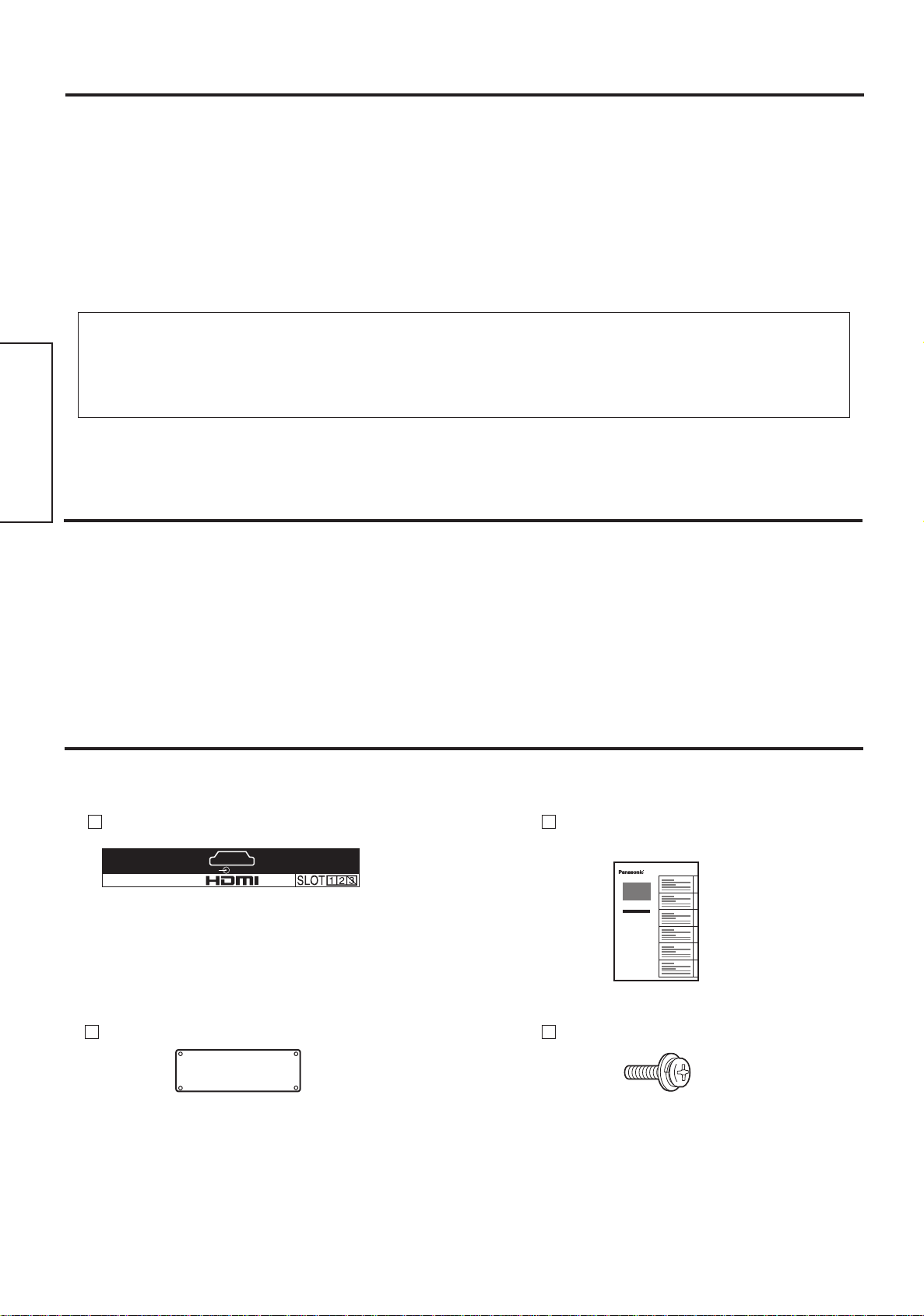

Safety Precautions ( be sure to observe )
Handling Cautions
•Do not touch the connector contacts.
To avoid electrostatic damage to internal parts, touch a large metallic object such as a steel cabinet to
discharge yourself before handling this product.
•Be sure to use approved HDMI connection cables.
To avoid malfunction or failure, do not use parts other than those recommended.
Terminal function label ( 1 sheet )
Accessories
Check to make sure that the following accessories are included in the Terminal board package:
Terminal board replacement
Instructions
( Affix this label to the rear panel of the display. )
WARNING
•Never attempt to disassemble or modify this product.
To avoid fire, shock, or failure.
•If you sense smoke, an odd odor, or unusual noises while in operation, immediately unplug the power
cord plug from the supply outlet.
Switch off the plasma display and unplug the power cord plug from the supply outlet.
To avoid fire or shock, do not leave the power of the display turned on.
•To avoid shock or other problems, do not leave the power cord plug plugged into the supply outlet.
•Please contact our designated service department for installation or change of this product.
To Service personnel:
Before removing or installing the Terminal Board, be sure to turn the power of the display off and
unplug the power cord plug from the supply outlet.
Slot cover
[ To install this Terminal Board, remove an
existing dual size Terminal Board and fit it
into the now blank slot. ]
Screw × 4
English

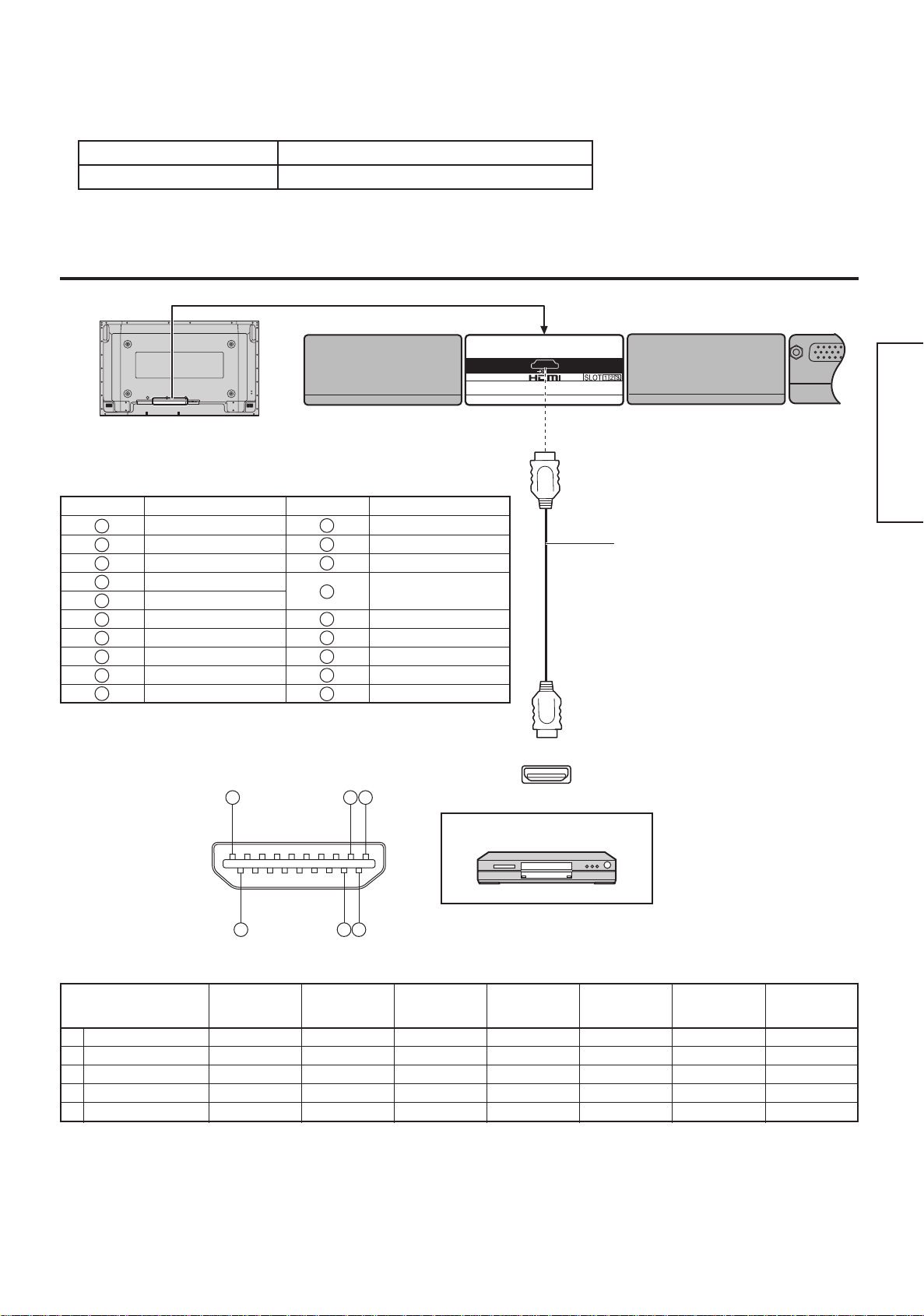

7
PC IN
SLOT1 SLOT2 SLOT3
SLOT3
HDMI
AV OUT
IN
13
24
19
18
Slot Nos. of the PDP unit that are compatible with terminal board attachments.
Connection
Note:
Additional equipment and HDMI cables shown above are not supplied with this set.
37inch Slot1 , Slot2
42inch 50inch 65inch Slot1 , Slot2 (Slot3 is not compatible)
DVD player
Back view of the
Plasma Display
English
Video signal
HDMI cable
Pin No. Signal Pin No. Signal
T.M.D.S Clock Shield
T.M.D.S Clock -
CEC
Reserved
(N.C. on device)
SCL
SDA
DDC/CEC Ground
+5V Power
Hot Plug Detect
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
T.M.D.S Data2+
T.M.D.S Data2 Shield
T.M.D.S Data2 -
T.M.D.S Data1+
T.M.D.S Data1 Shield
T.M.D.S Data1 -
T.M.D.S Data0+
T.M.D.S Data0 Shield
T.M.D.S Data0 -
T.M.D.S Clock+
[Pin assignments and signal names]
[Applicable input signals]
Audio signal
Linear PCM : 48/44.1/32 kHz
1 525/60p 59.94 31.47 27.00 720 858 480 525
2 625/50p 50.00 31.25 27.00 720 864 576 625
3 750/60p 60.00 45.00 74.25 1280 1650 720 750
4 1125/60i 60.00 33.75 74.25 1920 2200 540 562.5
5 VGA60 59.94 31.47 25.18 640 800 480 525
Signal format fV
(Hz) fH (kHz) Dot clock
(MHz) Number of
active pixels Total number
of pixels Total number
of lines
Number of
active lines

8
IN

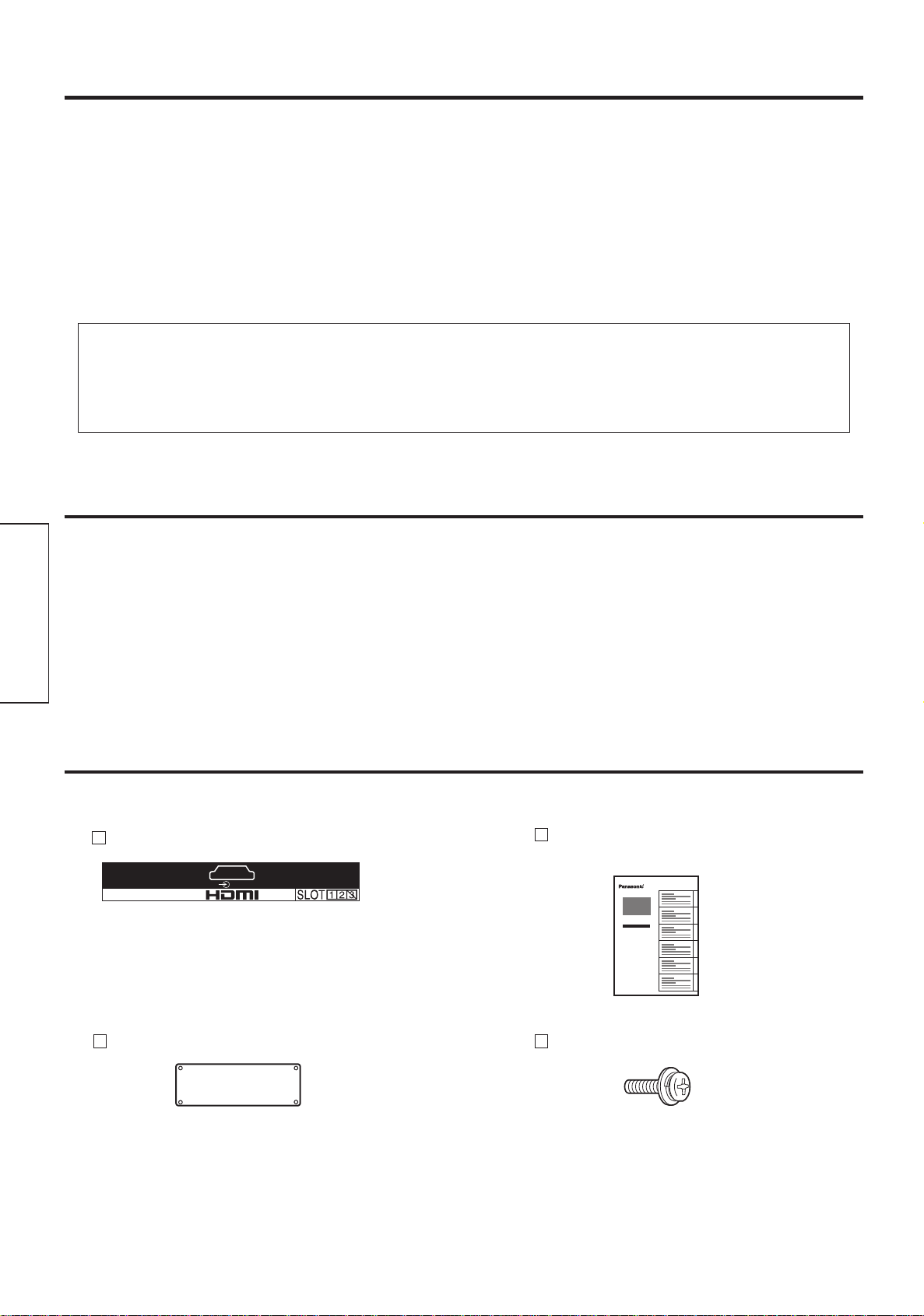

•Nicht die Steckkontakte berühren.
Zur Vermeidung von elektrostatischen Schäden der internen Bauteile sollte vor der Handhabung dieses Gerätes
immer ein großer Metallgegenstand, z.B. ein Stahlschrank zum Ableiten von elektrischer Energie berührt werden.
•Verwenden Sie nur empfohlene HDMI-Verbindungskabel.
Zur Vermeidung von Fehlfunktionen oder Ausfällen sollten keine anderen als die vom Hersteller empfohlenen
Bauteile verwendet werden.
Sicherheitsmaßnahmen ( bitte beachten )
Vorsicht bei der Handhabung
Aufkleber für Terminal-Funktion ( 1 Blatt )
Mitgeliefertes Zubehör
Bitte überprüfen Sie, daßdas folgende Zubehör in der Packung des Terminal-Boards mitgeliefert ist:
Anleitung zum Austauschen des
Terminal-Boards
( Diesen Aufkleber auf der Rückseite
des Displays anbringen. )
WARNUNG
•Niemals versuchen, dieses Gerät zu zerlegen oder zu modifizieren.
Zur Vermeidung von Feuer, elektrischem Schlag oder Fehlfunktionen.
•Falls Sie Rauch, einen ungewöhnlichen Geruch oder ungewöhnliche Geräusche während des Betriebs
feststellen,ziehen Sie den Netzstecker unverzüglich ab.
Schalten Sie den Plasmabildschirm aus, und ziehen Sie den Netzstecker ab.
Um einen Brand oder Stromschlag zu vermeiden, lassen Sie den Bildschirm nicht eingeschaltet.
• Um einen Stromschlag oder andere Probleme zu vermeiden, lassen Sie den Netzstecker des Bildschirms nicht in der Steckdose eingesteckt.
• Bitte wenden Sie sich an die entsprechende Service-Abteilung für die Installation oder den Austausch dieses Gerätes.
Hinweis für das Wartungspersonal:
Bevor Sie die Klemmenplatte aus- oder einbauen, schalten Sie immer zuerst den Bildschirm aus,
und ziehen Sie den Netzstecker ab.
Steckplatzabdeckung
[ Zur Installation dieses Terminal-Boards das
vorhandene doppelgroße Terminal-Board
entfernen und es in den leeren Steckplatz
einsetzten. ]
Schrauben × 4
Deutsch

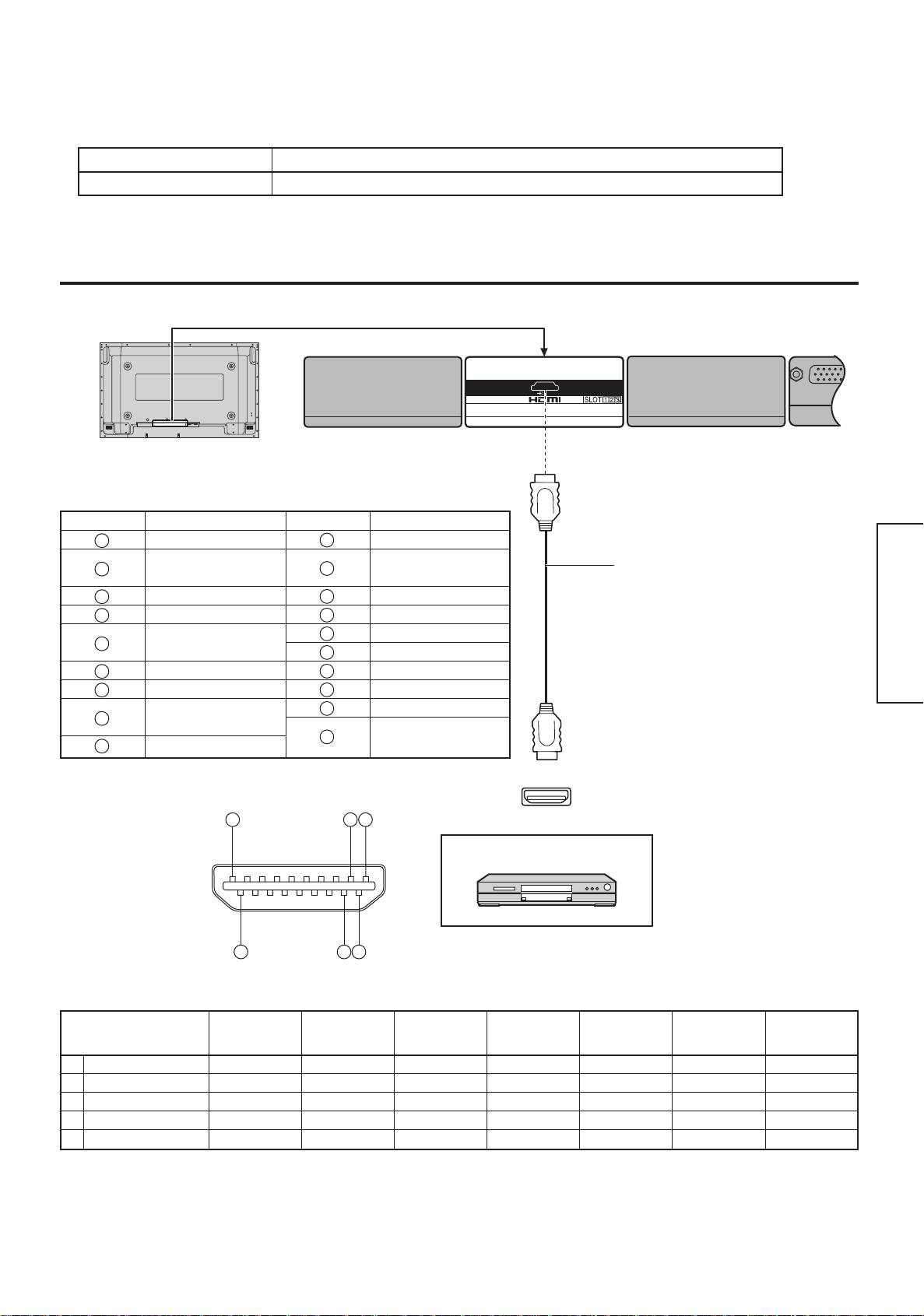

9
PC IN
SLOT1 SLOT2 SLOT3
SLOT3
HDMI
AV OUT
IN
13
24
19
18
Anschlüsse
Hinweis:
Die oben abgebildeten Zusatzgeräte und die HDMI-Kabel werden nicht mitgeliefert.
Rückseite des Plasmadisplays
Steckplatz-Nummern der PDP-Einheit, die mit dem Terminal-Board-Zubehör kompatibel sind.
37 Zoll Steckplatz 1, Steckplatz 2
42 Zoll 50 Zoll 65 Zoll Steckplatz 1, Steckplatz 2 (Steckplatz 3 ist nicht kom patibel)
Deutsch
Videosignal
HDMI Kabel
DVD-SPIELER
[Stiftebelegung und Signdlezeichnung]
Stift-Nr. Signal Stift-Nr. Signal
T.M.D.S Takt+
T.M.D.S Takt
Abschirmung
T.M.D.S Takt -
CEC
Reserve
SCL
SDA
DDC/CEC Erdung
+5V
Feststellung einer
Steckererwarmung
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
T.M.D.S Daten2+
T.M.D.S Daten2
Abschirmung
T.M.D.S Daten2 -
T.M.D.S Daten1+
T.M.D.S Daten1
Abschirmung
T.M.D.S Daten1 -
T.M.D.S Daten0+
T.M.D.S Daten0
Abschirmung
T.M.D.S Daten0
-
[Verwedbare Eingangssignale ]
Audiosignal
Linear PCM : 48/44,1/32 kHz
1 525/60p 59,94 31,47 27,00 720 858 480 525
2 625/50p 50,00 31,25 27,00 720 864 576 625
3 750/60p 60,00 45,00 74,25 1280 1650 720 750
4 1125/60i 60,00 33,75 74,25 1920 2200 540 562,5
5 VGA60 59,94 31,47 25,18 640 800 480 525
Signalformat Punkttakt
(MHz)
Anzahl der
aktiven Punkte
Gesamte Anzahl
der Punkte
Gesamte Anzahl
der Zeilen
Anzahl der
aktiven Zeilen
fV
(Hz) fH
(kHz)

10
IN
Precauzioni di sicurezza ( da osservare strettamente )
ATTENZIONE
•Non tentare, per nessun motivo, di smontare o modificare questo apparecchio.
Tali azioni possono risultare in incendi, folgorazioni o disfunzioni dell’apparecchio.
•Se avvertite la presenza di fumo, un odore strano o rumori insoliti durante il funzionamento, staccate
immediatamente il filo dell’alimentazione dalla presa di corrente.
Spegnere il display al plasma e staccare il filo dell’alimentazione dalla presa di corrente.
Per evitare incendi o scosse elettriche, non lasciare accesa l’alimentazione del display.
•Per evitare scosse elettriche o altri problemi, non lasciare la spina del filo dell’alimentazione attaccata
alla presa di corrente.
•Per l’installazione di, o eventuali modifiche a, questo prodotto rivolgersi al dipartimento di servizio
appositamente designato della nostra società.
Al personale di servizio:
Prima di rimuovere o installare il Quadro del terminale, accertarsi di aver spento l’alimentazione
del display e di aver staccato la spina del filo dalla presa di corrente.
Precauzioni per l’uso
•Non toccare i contatti dei connettori.
Per evitare possibili danni di origine elettrostatica alle parti interne dell’apparecchio, prima di toccare l’apparecchio
per trasporto o altro toccare un qualche oggetto di metallo di grandi dimensioni, quali ad esempio un mobile di
metallo, per scaricare l’elettricitàstatica presente sul proprio corpo.
•Usare solamente i cavi di collegamento di tipi consigliati dalla HDMI.
Per evitare disfunzioni o rotture non usare parti diverse da quelle consigliate.
Accessori
Etichetta delle funzioni del terminale
( 1 foglio )
Controllare che i seguenti accessori siano contenuti nell’imballaggio della scheda per terminale di sintonizzatore.
Istruzioni per la sostituzione della
scheda per terminale
( Applicare l’etichetta sul lato posteriore dello schermo. )
Copertura dello slot
[ Per installare questa scheda terminale,
rimuovere dallo slot la scheda terminale
dual-size esistente, quindi inserire la
nuova scheda. ]
Vite ×4
Italiano

11
PC IN
SLOT1 SLOT2 SLOT3
SLOT3
HDMI
AV OUT
IN
13
24
19
18
Collegamenti
Note:
Dispositivi addizionali ed altri cavi HDMI, eventualmente presenti nelle figure che precedono, non vengono forniti
insieme a questo apparecchio.
Vista posteriore dello schermo
al plasma
Numeri delle fessure dello schermo al plasma compatibili con il montaggio della scheda dei terminali.
37 pollici Fessura 1 e Fessura 2
42 pollici, 50 pollici, 65 pollici Fessura 1 e Fessura 2 (Ia Fessura 3 non compatibile)
Italiano
[Assegnazioni dei pine nomi dei signali]
Cavo HDMI
LETTORE DVD
Segnale video [Segnali di ingresso utilizzabili]
N. pin Segnale N. pin Segnale
T.M.D.S clock Shield
T.M.D.S clock -
CEC
Preparatòrio
SCL
SDA
DDC/CEC Ground
+5V
Rilevamento
automatico
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Dati TMDS 2+
T.M.D.S data 2 Shield
Dati TMDS 2 -
Dati TMDS 1+
T.M.D.S data 1 Shield
Dati TMDS 1 -
Dati TMDS 0+
T.M.D.S data 0 Shield
Dati TMDS 0 -
T.M.D.S clock+
Segnale audio
Segnale lineare PCM : a 48, 44,1 e 32 kHz
1 525/60p 59,94 31,47 27,00 720 858 480 525
2 625/50p 50,00 31,25 27,00 720 864 576 625
3 750/60p 60,00 45,00 74,25 1280 1650 720 750
4 1125/60i 60,00 33,75 74,25 1920 2200 540 562,5
5 VGA60 59,94 31,47 25,18 640 800 480 525
Formato del segnale
Orologio a puntini
(MHz)
Numero di
pixel attivi
Numero
totale di pixel
Numero totale
di linee
Numero di
linee attive
fV
(Hz) fH
(kHz)

12
IN
AVERTISSEMENT
•Ne tentez pas de démonter ni de modifier cet appareil.
Cela afin d’éviter les risques d’incendie, de secousse électrique ou d’anomalie.
•Si vous sentez de la fumée, une odeur étrange ou anormale pendant l’utilisation, débranchez
immédiatement la fiche du cordon d’alimentation de la prise de courant.
Éteignez l’afficheur au plasma et débranchez la fiche du cordon d’alimentation de la prise de courant.
Pour éviter tout risque d’incendie ou de choc électrique, ne laissez pas l’afficheur sous tension.
•Pour éviter tout risque de choc électrique ou autre problème, ne laissez pas la fiche du cordon
d’alimentation branchée dans la prise de courant.
Précautions relatives àla sécurité ( àrespecter impérativement )
Accessoires
•P our l’installation ou la modification de cet appareil, prendre contact avec le service d’entretien désigné.
A l’attention du personnel d’entretien:
Avant de retirer ou d’installer la tableau de bornes, vous devez éteindre l’afficheur et débrancher la
fiche du cordon d’alimentation de la prise de courant.
Précautions de manipulation
Assurez-vous que les accessoires suivants font bien partie de l’emballage de la carte de connexion:
•Ne touchez pas les contacts du connecteur.
Pour éviter que les organes internes ne soient endommagés par une décharge d’électricitéstatique, avant de
manipulez l’appareil, touchez un objet métallique de grande taille, par exemple une armoire, pour vous décharger
de l’électricitéstatique que vous portez.
•Assurez-vous d’utiliser des câbles de connexion HDMI homologué.
Pour éviter une anomalie de fonctionnement ou une panne, n’utilisez aucune pièce autre que celles prescrites.
Etiquette de fonction de la carte
de connexion ( 1 pièce )
( Apposer l’étiquette àl’arrière de l’écran. )
Instructions de remplacement de
la carte de connexion
Cache de fente
[ Pour installer cette carte de connexion,
retirez la carte double présente dans
l’appareil et introduisez celle-ci dans la
fente ainsi libérée. ]
Vis × 4
Français

13
PC IN
SLOT1 SLOT2 SLOT3
SLOT3
HDMI
AV OUT
IN
13
24
19
18
Raccordements
Remarque:
Les appareils et les câbles et les adaptateurs montrés ne sont pas fournis avec cet appareil.
Numéros des fentes du PDP qui sont compatibles avec les cartes accessoires.
37 pouces Slot1 , Slot2
42 pouces 50 pouces 65 pouces Slot1 , Slot2 (Slot3 n’est pas compatible)
Français
[Affectation des broches et noms des signaux]
Signal vidéo
Vue arrière de l’écran àplasma
Câble HDMI
LECTEUR DVD
[Signaux d’entrée concernés]
Broche n°Signal Broche n°Signal
T.M.D.S Clock+
T.M.D.S Clock Shield
T.M.D.S Clock -
CEC
Réseve
SCL
SDA
DDC/CEC Ground
+5V
Detection de prise
active
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Donnees 2 TMDS+
Protection donnees 2
TMDS
Donnees 2 TNDS -
Donnees 1 TNDS+
Protection 1 TMDS
Donnees 1 TMDS -
Donnees 0 TMDS+
Protection donnees 0
TMDS
Donnees 0 TMDS
-
Signal audio
Linear PCM : 48/44,1/32 kHz
1 525/60p 59,94 31,47 27,00 720 858 480 525
2 625/50p 50,00 31,25 27,00 720 864 576 625
3 750/60p 60,00 45,00 74,25 1280 1650 720 750
4 1125/60i 60,00 33,75 74,25 1920 2200 540 562,5
5 VGA60 59,94 31,47 25,18 640 800 480 525
Format du signal
Fréquence
pilote (MHz)
Nombre de
pixels actifs Nombre total
de pixels
Nombre total
de lignes
Nombre de
lignes actives
fV
(Hz) fH
(kHz)

14
IN
Precauciones de seguridad ( Asegúrese de cumplir estas precauciones )
ADVERTENCIA
•No intente nunca desmontar o modificar este producto.
Para evitar un incendio, descarga eléctrica o fallo.
•Si percibe humo, un olor extraño o ruidos poco comunes mientras estáfuncionando, desenchufe
inmediatamente el cable de alimentación eléctrica del toma de corriente.
Apague el visor de plasma y desenchufe el cable de alimentación eléctrica del toma de corriente.
Para evitar un incendio o descarga eléctrica, no deje el visor encendido.
•Para evitar descargas u otros problemas, no deje enchufado el cable de alimentación eléctrica en el toma
de corriente.
•P óngase en contacto con nuestro departamento de servicio designado para instalar o cambiar este producto.
Al personal de servicio:
Antes de quitar o instalar el Tablero de Terminales, asegúrese de apagar el visor y desenchufar el
cable de alimentación eléctrica del toma de corriente.
Precauciones de manejo
Accesorios
Asegúrese de que en el paquete de la tarjeta de terminales se encuentren los accesorios siguientes:
•No toque los contactos de los conectores.
Para evitar que la electricidad estática estropee las partes internas, toque un objeto metálico grande como, por
ejemplo, un armario de acero para descargarse usted mismo de la electricidad estática antes de manejar este
producto.
•Asegúrese de utilizar los cables de conexión HDMI aprobados.
Para evitar los fallos del funcionamiento y otros problemas, no utilice otras partes diferentes de las recomendadas.
Etiqueta de funciones de
terminales ( 1 hoja )
Instrucciones para el reemplazo de
la tarjeta de terminales
( Fije esta etiqueta al panel trasero de la pantalla. )
Tapa de ranura
[ Para instalar esta tarjeta de terminales, quite
una tarjeta de terminales de tamaño doble
que ya estéinstalada y coloque esta tarjeta
en la ranura que queda vacía. ]
Tornillo × 4
Español

15
PC IN
SLOT1 SLOT2 SLOT3
SLOT3
HDMI
AV OUT
IN
13
24
19
18
Conexiones
Nota:
El equipo adicional, los cables y los enchufes de adaptador no se suministran con este aparato.
Vista posterior de la pantalla de plasma
Números de ranuras de la unidad PDP que son compatibles con los accesorios de tarjetas de terminales.
37pulgadas Ranura 1, Ranura 2
42pulgadas 50pulgadas 65pulgadas Ranura 1, Ranura 2 (La ranura 3 noes compatible)
Español
Señal de video
Cable HDMI
REPRODUCTOR DVD
[Asignaciones de patilla y control nombres de señal]
[Señales de entrada aplicables]
PIN Signal PIN Signal
T.M.D.S Clock+
T.M.D.S Clock Shield
T.M.D.S Clock -
CEC
Reserva
SCL
SDA
DDC/CEC Ground
+5V
Detecci de enchufe
caliente
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Datos de TMSS 2+
Datos de TMSS
blindaje 2
Datos de TMSS 2 -
Datos de TMSS 1+
Datos de TMSS
blindaje 1
Datos de TMSS 1 -
Datos de TMSS 0+
Datos de TMSS
blindaje 0
Datos de TMSS 0
-
Señal de audio
PCM lineal : 48/44,1/32 kHz
1 525/60p 59,94 31,47 27,00 720 858 480 525
2 625/50p 50,00 31,25 27,00 720 864 576 625
3 750/60p 60,00 45,00 74,25 1280 1650 720 750
4 1125/60i 60,00 33,75 74,25 1920 2200 540 562,5
5 VGA60 59,94 31,47 25,18 640 800 480 525
Formato de la señal
Reloj de
puntos (MHz)
Número de
píxeles activos
Número total
de píxeles
Número total
de líneas
Número de
líneas activas
fV
(Hz) fH
(kHz)

16
Matsushita Electric Industrial Co., Ltd.
Web Site : http://www.panasonic.co.jp/global/
MBS1104T1114
商標について
Trademark Acknowledgement
Warenzeichen
Marchi di fabbrica
Reconnaissance des marques de commerce
Reconocimiento de marca registrada
HDMI、HDMIロゴ及びHigh-DefinitionMultimediaInterfaceは、
HDMILicensingLLC.の商標または登録商標です。
HDMI, the HDMI logo and High-Definition Multimedia Interface are
trademarks or registered trademarks of HDMI Licensing LLC.
HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind
Warenzeichen oder eingetragene Warenzeichen von HDMI Licensing LLC.
L’acronimo “HDMI”, il logo HDMI e l’espressione “High-Definition Multimedia
Interface”(“Interfaccia multimediale ad alta risoluzione”) sono marchi di
fabbrica o marchi registrati di proprietàdella SocietàHDMI Licensing LLC.
HDMI, el símbolo HDMI y la Interface de Multimedios de Alta Definición
son marcas comerciales o marcas registradas de HDMI Licensing LLC.
HDMl, le logo HDMI et High-Definition Multimedia Interface sont des marques
de commerce ou des marques déposées de HDMI Licensing LLC.
