Panasonic TY-FB7SD User manual

1
TQZH574-1
Model No. TY-FB7SD
Italiano
Français
Español English
Deutsch 日本語
SDI 端子（BNC）ボード取扱説明書
・この取扱説明書と保証書をよくお読みのうえ、正しくお使いください。
そのあと保存し、必要なときにお読みください。
・保証書は「お買い上げ日・販売店名」などの記入を必ず確かめ、販売
店からお受け取りください。
・製造番号は安全確保上重要なものです。お買い上げの際は、製品本体
と保証書の製造番号をお確かめください。
保証書別添付
BNC SDI Terminal Board
Operating Instructions
Before connecting, operating or adjusting this product, please read
these instructions completely. Please keep this manual for future
reference.
BNC-SDI-Terminal-Board
Bedienungsanleitung
Vor dem Anschluß, Betrieb oder der Einstellung dieses Gerätes lesen
Sie bitte diese Bedienungsanleitung vollständig durch.
Bitte heben Sie diese Bedienungsanleitung als zukünftige Referenz
sorgfältig auf.
Dispositivo terminale a SDI BNC
Istruzioni per l’uso
Prima di collegare, utilizzare o regolare questo apparecchio, leggere
attentamente le presenti istruzioni.
Conservare poi il manuale per ogni eventuale futura consultazione.
Carte de connexion BNC pour SDI
Mode d'emploi
Avant d'effectuer quelque raccordement que ce soit ou de régler
l'appareil, veuillez lire attentivement ce mode d'emploi.
Conservez ce mode d'emploi pour référence.
Tarjeta de terminales de SDI BNC
Manual de instrucciones
Antes de conectar, utilizar o ajustar este producto, lea completamente
este manual de instrucciones.
Guarde este manual para consultarlo en el futuro en caso de ser
necesario.

2

3
 本製品の取り付け、取り外し、移動の際は
必ずディスプレイ本体の電源を切りコン
セントから電源プラグを抜いてください
電源プラグ
を抜く
電源プラグをコンセントに接続した
まま行うと、感電・故障の原因にな
ります。
煙が出たり、変な臭いや音がしたら、す
ぐにコンセントから電源プラグを抜いて
ください
電源プラグ
を抜く
そのまま使用すると火災・感電の原因
となります。
本製品の取り付け、取り外しは当社指定
のサービス窓口にご依頼ください。
警告
付属品の確認
□端子表示シート（1 枚） □端子ボード交換方法説明書
安全上のご注意必ずお守りください
お使いになる人や他の人への危害、物的損害を未然に防止するため、必ずお守りいただきたいことを、次のように
説明しています。
お守りいただきたい内容の種類を、次の絵表示で区分し、説明しています。
このような絵表示は、してはいけない「禁止」内容です。
このような絵表示は、必ず実行していただきたい「指示」内容です。
この表示の欄は、「死亡または重傷を負うことが想定される危害の程度」です。
表示内容を無視して誤った使い方をしたときに生じる危害や物的損害の程度を、次の表示で説明しています。
●本製品のコネクター部分には直接、手を触れないでください。
静電気が流れ、部品が破壊される場合があります。
また静電気は衣服や人体からも発生するため、スチールキャビネットなどの金属製のものに触れて、静電気を
逃がした後で行ってください。
●接続ケーブルなどの部品は、必ず付属品または指定品をご使用ください。
故障や動作不良の原因になります。
（バックカバーへの貼り付け用）
□スロットカバー
（2 スロットサイズの端子ボード
を取り外し、本製品を取り付け
た場合に、空スロットにカバー
として取り付けてください。）
□ねじ× 4
日本語
警告
本製品を分解したり、改造しないでくだ
さい
分解禁止
火災・感電・動作不良の原因になり
ます。

4
PC IN
SLOT1 SLOT2 SLOT3
SLOT3
SD SDI
SD SDI
OUT
IN
接続
本端子ボードの装着できるディスプレイ本体のスロット番号
業務用デジタル
ビデオデッキ
本体後面
日本語
モニター
〈本機で対応する信号一覧〉
1 525 (480) / 59.94i 59.94 2:1 Interlace 15.734 27 1440 1716 486 525
2 625 (575)/ 50i 50 2:1 Interlace 15.625 27 1440 1728 576 625
信号フォーマット fV
(Hz)
fH
(kHz)
ドットクロック
(MHz)
アクティブ
ピクセル数
総ピクセル数 総ライン数
アクティブ
ライン数
スキャンフォーマット
映像信号
・推奨ケーブル
75 Ω同軸ケーブル5C-2V
・最大延長長さ 200m
但し、上記推奨ケーブルを使用した場合です。
・SD-SDI 入力機能を有する機器
（例）業務用、放送用デジタル VTR、
業務用モニター
（CRT、LCD、PDP）
・SD-SDI 出力機能を有する機器
（例）業務用、
放送用デジタル VTR、
業務用モニター
（CRT、LCD、PDP）
2 スロットモデル Slot1,Slot2
3 スロットモデル Slot1,Slot2（Slot3 は装着できません）
＊ SMPTE294M（525p/625p）は SDI（シリアル伝送）には含まれません。
お知らせ
（1）上記の機器類・ケーブルなどは別売り品です。
（2）音声（エンべデッドオーディオ）は未対応です。

5
保証とアフターサービス（よくお読みください）
日本語
修理を依頼されるときご連絡いただきたい内容
ご 氏 名
ご 住 所
電 話 番 号
製品名・品番
お買い上げ日
故障または異常の内容
訪問ご希望日
修理・お取り扱い・お手入れなどのご相談は……
まず、お買い上げの販売店へお申し付けください。
保証書（別添付）
お買い上げ日・販売店名などの記入を必ず確かめ、お買い上げの販売店からお受け
取りください。よくお読みのあと、保存してください。
保証期間
お買い上げ日から本機は 1 年間。
修理を依頼されるとき
組み合わせをされた機器の「取扱説明書」もよくお読みのうえ、直らないときは
電源プラグを抜いて、お買い上げの販売店へご連絡ください。
● 保証期間中は
保証書の規定に従って出張修理をさせていただきます。
● 保証期間を過ぎているときは
修理すれば使用できる製品については、ご要望により修理させていただきます。
下記修理料金の仕組みをご参照のうえ、ご相談ください。
● 修理料金の仕組み
修理料金は、技術料・部品代・出張料などで構成されています。
技術料は、診断・故障個所の修理および部品交換・調整・修理完了時の点検な
どの作業にかかる費用です。
部品代は、修理に使用した部品および補助材料代です。
出張料は、お客様のご依頼により製品のある場所へ技術者を派遣する場合の費
用です。
補修用性能部品の保有期間
当社は、この SD-SDI 端子ボードの補修用性能部品を、製造打ち切り後 8 年保有して
います。
注）補修用性能部品とは、その製品の機能を維持するために必要な部品です。
付近の見取図、目印など。
呼び出しでもけっこうです。
お手もとの保証書をご覧ください。
詳しくお願いします。
松下電器産業株式会社 映像・ディスプレイデバイス事業グループ
〒 571-8504 大阪府門真市松生町 1 番 15 号 （06）6905 − 5574
© 2005 Matsushita Electric Industrial Co.,Ltd.（松下電器産業株式会社） All Rights Reserved.
ご相談窓口における個人情報のお取り扱い
松下電器産業株式会社およびその関係会社は、お客様の個人情報やご相談内容を、ご相談への対応や修理、その
確認などのために利用し、その記録を残すことがあります。また、個人情報を適切に管理し、修理業務等を委託
する場合や正当な理由がある場合を除き、第三者に提供しません。お問い合わせは、ご相談された窓口にご連絡
ください。

6

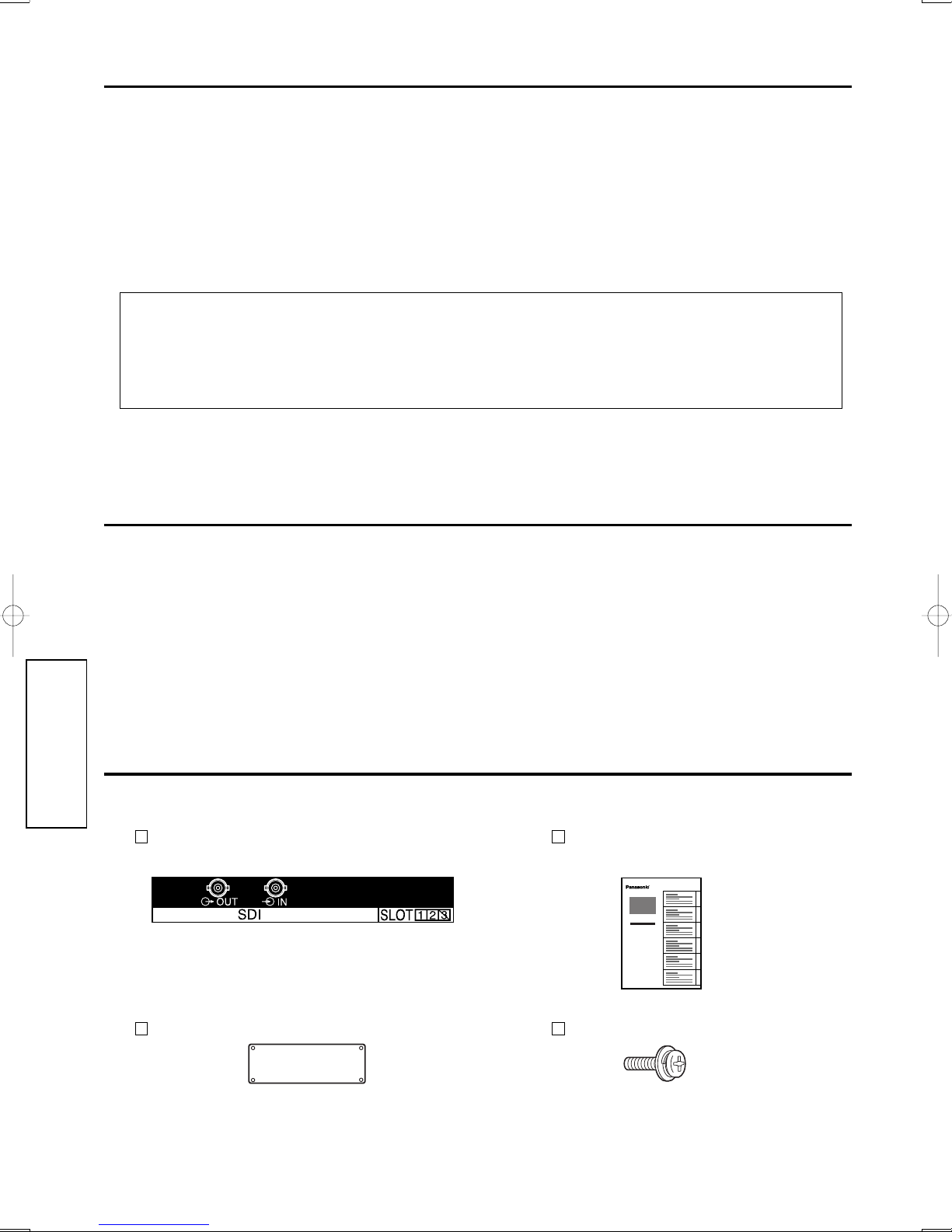

Safety Precautions ( be sure to observe )
Terminal function label ( 1 sheet )
Accessories
Check to make sure that the following accessories are included in the Terminal board package:
Terminal board replacement
Instructions
□Slot cover
(To install this Terminal Board, remove an existing
dual size Terminal Board and fit it into the now
blank slot.)
Screw × 4
English
(Affix this label to the applicable slot of the rear panel
of the display.)
Handling Cautions
•Do not touch connector contacts with hands directly.
To avoid electrostatic damage to internal parts, before handling this product touch a large metallic object such
as a steel cabinet to discharge yourself.
•Be sure to use the supplied cable or specified parts for interconnection.
To avoid malfunction or failure, do not use parts other than those recommended.
WARNING
•Never attempt to disassemble or modify this product.
To avoid fire, shock, or failure.
•If you sense smoke, an odd odor, or unusual noises while in operation, immediately unplug the display.
Switch off the display and unplug the power cord plug from the supply outlet.
To avoid fire or shock, do not leave the power of the display turned on.
•To avoid shock or other problems, do not leave the power cord plug plugged into the supply outlet.
•Please contact our designated service department for installation or change of this Product.
To Service personnel:
Before removing or installing the Terminal Board, be sure to turn power of the display off and unplug
the power cord plug from the supply outlet.

7
PC IN
SLOT1 SLOT2 SLOT3
SLOT3
SD SDI
SD SDI
OUT
IN
Slot Nos. of the display unit that are compatible with terminal board attachments
Connection
2 slots model Slot1 , Slot2
3 slots model Slot1 , Slot2 (Slot3 is not compatible)
Business digital
VCR
Back view of the Display
English
MONITOR
Applicable input signals
1 525(480) / 59.94i 59.94 2:1 Interlace 15.734 27 1440 1716 486 525
2 625(575) / 50i 50 2:1 Interlace 15.625 27 1440 1728 576 625
Signal format fV
(Hz) fH
(kHz) Dot clock
(MHz)
Number of
active pixels Total number
of pixels Total number of lines
Number of
active lines
Scanning format
Video signal
•Recommended cable
75 Ωcoaxial cable 5C-2V
•Maximum extension length: 200 m,
when using the above
recommended cable
•Equipment with SD-SDI
output capability
(Examples) professional-use
or broadcast digital VCRs, pro-
fessional-use monitors (CRT,
LCD, PDP)
•Equipment with SD-SDI
input capability
(Examples) professional-
use or broadcast digital
VCRs, professional-use
monitors (CRT, LCD, PDP)
Notes:
(1) Additional equipment and cables shown are not supplied with this set.
(2) Currently there is no support for embedded audio.
* SMPTE294M (525p/625p) indication is not included in the serial digital interface (SDI) transmission.

8
Sicherheitsmaßnahmen ( bitte beachten )
Aufkleber für Terminal-Funktion ( 1 Blatt )
Mitgeliefertes Zubehör
Bitte überprüfen Sie, daßdas folgende Zubehör in der Packung des Terminal-Boards mitgeliefert ist:
Anleitung zum Austauschen des
Terminal-Boards
Steckplatzabdeckung
(Zur Installation dieses Terminal-Boards das
vorhandene doppelgroße Terminal-Board entfernen
und es in den leeren Steckplatz einsetzten.)
Schrauben × 4
Deutsch
(Diesen Aufkleber an dem entsprechenden
Steckplatz auf der Rückseite des Displays
aufkleben.)
Vorsicht bei der Handhabung
•Bitte wenden Sie sich an die entsprechende Service-Abteilung für die Installation oder den Austausch
dieses Produktes.
Hinweis für das Wartungspersonal:
Vor dem Entfernen oder Installieren des Terminal-Boards ist sicherzustellen, daßdas Display
ausgeschaltet und der Netzstecker von der Steckdose abgetrennt ist.
WARNUNG
•Niemals versuchen, dieses Gerät zu zerlegen oder zu modifizieren.
Zur Vermeidung von Feuer, elektrischem Schlag oder Fehlfunktionen.
•Wenn Rauch aus dem Gerät austritt, ungewöhnlicher Geruch festgestellt wird oder nicht normale
Geräusche während des Betriebs auftreten, sollte das Display sofort von der Steckdose abgetrennt
werden.
Das Display ausschalten und den Stecker von der Steckdose abtrennen.
Zur Vermeidung von Feuer oder elektrischem Schlag sollte das Display nicht unbeaufsichtigt eingeschaltet
gelassen werden.
•Zur Vermeidung von elektrischem Schlag und anderen Problemen sollte der Netzstecker nicht in der
Steckdose belassen werden.
•Nicht die Steckkontakte mit den Händen direkt berühren.
Zur Vermeidung von elektrostatischen Schäden der internen Bauteile sollte vor der Handhabung dieses Gerätes
immer ein großer Metallgegenstand, z.B. ein Stahlschrank zum Ableiten von elektrischer Energie berührt werden.
•Sicherstellen, daßdas mitgelieferte Kabel oder die vorgeschriebenen Bauteile für die Anschlüsse
verwendet werden.
Zur Vermeidung von Fehlfunktionen oder Ausfällen sollten keine anderen Bauteile als die empfohlenen verwendet
werden.

9
PC IN
SLOT1 SLOT2 SLOT3
SLOT3
SD SDI
SD SDI
OUT
IN
Anschlüsse
Professioneller
Digital-
Videorecorder
Rückseite des displays
Modell mit 2 Steckplätzen Steckplatz 1, Steckplatz 2
Modell mit 3 Steckplätzen Steckplatz 1, Steckplatz 2 (Steckplatz 3 ist nicht kompatibel)
Deutsch
MONITOR
Verwedbare Eingangssignale
1 525(480) / 59,94i 59,94 2:1 Zeilensprung 15,734 27 1440 1716 486 525
2 625(575) / 50i 50 2:1 Zeilensprung 15,625 27 1440 1728 576 625
Signalformat fV
(Hz)
fH
(kHz) Punkttakt
(MHz)
Anzahl der
aktiven Punkte
Gesamte Anzahl
der Punkte Gesamte Anzahl der Zeilen
Anzahl der
aktiven Zeilen
Abtastformat
Videosignal
•Empfohlenes Kabel
75 ΩKoaxialkabel 5C-2V
•Maximale Verlängerung: 200 m,
bei Verwendung des oben
empfohlenen Kabels
•Ausgerüstet mit SD-SDI-
Ausgangsmöglichkeit
(Beispiele) für professionelle
oder digitale Fernseh-VCR-
Geräte und professionelle
Monitoren (CRT, LCD, PDP).
•Ausrüstung mit SD-SDI-
Eingangsmöglichkeit
(Beispiele) für professionelle
oder digitale Fernseh-VCR-
Geräte und professionelle
Monitoren (CRT, LCD, PDP).
Steckplatznummern auf dem display, die mit dem Terminal-Board-Zubehör kompatibel sind.
Hinweise:
(1) Die in der Abbildung gezeigten Geräte und Kabel sind nicht im Lieferumfang.
(2) Gegenwärtig gibt es keine Unterstützung für integriertes Audio.
* SMPTE294M-Indikation (525p/625p) ist nicht enthalten in der Übertragung mit der seriellen Digital-Schnittstelle.

10
Precauzioni di sicurezza ( da osservare strettamente )
Accessori
Etichetta delle funzioni del terminale
( 1 foglio )
Controllare che i seguenti accessori siano contenuti nell'imballaggio della scheda per terminale di sintonizzatore.
Istruzioni per la sostituzione della
scheda per terminale
Copertura dello slot
(Per installare questa scheda terminale, rimuovere
dallo slot la scheda terminale dual-size esistente,
quindi inserire la nuova scheda.)
Vite × 4
Italiano
(Applicare questa etichetta alla relativa fessura
ubicata sul pannello posteriore dello schermo.)
Precauzioni per l'uso
ATTENZIONE
•Non tentare, per nessun motivo, di smontare o modificare questo apparecchio.
Tali azioni possono risultare in incendi, folgorazioni o disfunzioni dell'apparecchio.
•In caso di presenza di fumo, di odori strani o di rumori sospetti nel corso del funzionamento, staccare
immediatamente il cavo di alimentazione dalla presa di corrente di rete.
In questi casi spegnere lo schermo e staccare il cavo di alimentazione dalla presa di corrente alternata di rete.
Per evitare possibili incendi o folgorazioni, non lasciare mai acceso lo schermo quando non viene utilizzato.
•Per evitare possibili folgorazioni, o altri simili problemi, non lasciare il cavo di alimentazione inserito
nella presa di corrente alternata di rete.
•Non toccare direttamente con le mani i contatti dei connettori.
Per evitare possibili danni di origine elettrostatica alle parti interne dell’apparecchio, prima di toccare l’apparecchio
per trasporto o altro toccare sempre un qualche oggetto metallico di grandi dimensioni, quale un grande mobile
di metallo, o i tubi del riscaldamento di casa, per scaricare l’elettrica statica presente sul proprio corpo.
•Per i vari collegamenti usare solamente il cavo fornito, o le parti specificate.
Per evitare possibili disfunzioni o rotture, non usare parti o pezzi diversi da quelli consigliati.
•Per l’installazione dell’apparecchio, o per modifiche al suo posizionamento, rivolgersi sempre alla
apposita sezione della nostra società, incaricata del servizio.
Al personale di servizio:
Prima di togliere o installare la scheda dei terminali, verificare di aver spento lo schermo e di aver
staccato il cavo di alimentazione dalla presa di corrente alternata di rete.

11
PC IN
SLOT1 SLOT2 SLOT3
SLOT3
SD SDI
SD SDI
OUT
IN
Collegamenti
Videoregistratore
digitale commercial
Vista posteriore dello schermo
Numeri delle fessure dello schermo compatibili con il montaggio della scheda dei terminali.
Modelli con 2 fessure Fessura 1 e Fessura 2
Modelli con 3 fessure Fessura 1 e Fessura 2 (Ia Fessura 3 non compatibile)
Italiano
DISPOSTIVO A MONITOR
Segnali di ingresso utilizzabili
1 525(480) / 59,94i 59,94 Interlacciamento 2:1 15,734 27 1440 1716 486 525
2 625(575) / 50i 50 Interlacciamento 2:1 15,625 27 1440 1728 576 625
Formato del segnale fV
(Hz) fH
(kHz)
Orologio a puntini
(MHz)
Numero di
pixel attivi
Numero
totale di pixel
Numero totale
di linee
Numero di
linee attive
Formato della
scansione
•Cavo consigliato:
cavo coassiale 5C-2V da 75 Ω
•Lunghezza massima: 200 m
in caso di uso del cavo sopraindicato
•Apparecchiature che
dispongono di uscite per
schede SD-SDI.
Ad es.: videoregistratori
digitali ad uso
professionale o per
trasmissioni radio, monitor
ad uso professionale (con
tubo catodico, a cristalli
liquidi o al PDP)
•Apparecchiature che
dispongono di ingressi per
schede SD-SDI.
Ad es.: videoregistratori
digitali ad uso
professionale o per
trasmissioni radio, monitor
ad uso professionale (con
tubo catodico, a cristalli
liquidi o al PDP)
Segnale video
Note:
(1) Gli ulteriori componenti, cavi e prese di adattori illustrati in figura non sono forniti con lo schermo.
(2) Al momento l’audio incorporato non èdisponibile.
* L’indicazione SMPTE294M (525p/625p) non ècompresa nella trasmissione dell’interfaccia digitale in serie (SDI).

12
Précautions relatives àla sécurité( àrespecter impérativement )
Accessoires
Assurez-vous que les accessoires suivants font bien partie de l'emballage de la carte de connexion:
Etiquette de fonction de la carte
de connexion ( 1 pièce )
Instructions de remplacement de
la carte de connexion
Cache de fente
(Pour installer cette carte de connexion, retirez la carte
double présente dans l'appareil et introduisez celle-
ci dans la fente ainsi libérée.)
Vis × 4
Français
(Apposez l’étiquette sur la fente utilisée du
panneau arrière de l’écran.)
Précautions de manipulation
AVERTISSEMENT
•Ne tentez pas de démonter ni de modifier cet appareil.
Cela afin d'éviter les risques d'incendie, de secousse électrique ou d'anomalie.
•Si vous sentez une odeur de fumée ou une odeur anormale, si des bruits inhabituels se produisent
pendant le fonctionnement, débranchez immédiatement l’écran.
Mettez l’écran hors tension et débranchez-le de la prise secteur.
Pour éviter tout risque d’incendie ou d’électrocution, ne laissez pas l’écran sous tension.
•Pour éviter tout risque d’électrocution, ne laissez pas la fiche du cordon d’alimentation branchée sur
la prise secteur.
•Ne touchez pas les contacts du connecteur directement avec les mains.
Pour éviter que les organes internes ne soient endommagés par une décharge d’électricitéstatique, touchez un
objet métallique de grande taille, par exemple une armoire métallique, pour vous décharger de l’électricité
accumulée avant de manipuler l’appareil.
•Pour effectuer l’interconnexion, n’utilisez que le câble et les pièces fournis.
Pour éviter une anomalie de fonctionnement ou une panne, n’utilisez aucune pièce autre que celles prescrites.
• Pour l’installation ou la modification de cet appareil, veuillez prendre contact avec notre service d’entretien
désigné.
A l'attention du personnel d'entretien:
Avant de déposer ou d’installer la carte de connexion, assurez-vous que l’écran est hors tension et
débranchez la fiche du cordon d’alimentation de la prise secteur.

13
PC IN
SLOT1 SLOT2 SLOT3
SLOT3
SD SDI
SD SDI
OUT
IN
Raccordements
Numéros de fentes de l’écran compatibles avec les cartes de connexion accessoires.
Français
Signaux d'entrée concernés
1 525(480) / 59,94i 59,94 Interaface 2:1 15,734 27 1440 1716 486 525
2 625(575) / 50i 50 Interaface 2:1 15,625 27 1440 1728 576 625
Format du signal fV
(Hz) fH
(kHz)
Fréquence
pilote (MHz)
Nombre de
pixels actifs
Nombre total
de pixels Nombre total de lignes
Nombre de
lignes actives
Format de
balayage
Magnétoscope
numérique
professionnel
Vue arrière de l’écran
Moniteur
•Câble recommandé
Câble coaxial de 75 Ω5C-2V
•Longueur maximale : 200 m,
pour le câble recommandéci-
dessus.
•Matériel dotéd’une sortie
SD-SDI
(Exemples) Magnétoscopes
professionnels ou de
qualitédiffusion, moniteurs
professionnels (tubes
cathodiques, LCD, PDP)
•Matériel dotéd’une entrée
SD-SDI
(Exemples) Magnétoscopes
professionnels ou de
qualitédiffusion, moniteurs
professionnels (tubes
cathodiques, LCD, PDP)
Signal vidéo
Modèle à2 fentes Fentes1 , Fentes2
Modèle à3 fentes Fentes1 , Fentes2 ( Fentes3 n’est pas compatible )
Remarques:
(1) Les appareils et les câbles et les adaptateurs montrés ne sont pas fournis avec cet appareil.
(2) Il n’y a pas actuellement de prise en charge de l’audio incorporé.
* L'indication SMPTE294M (525p/625p) n'est pas comprise dans la translation de l'interface numérique série (SDI).

14
Precauciones de seguridad ( Asegúrese de cumplir estas precauciones )
Accesorios
Asegúrese de que en el paquete de la tarjeta de terminales se encuentren los accesorios siguientes:
Etiqueta de funciones de
terminales ( 1 hoja )
Instrucciones para el reemplazo de
la tarjeta de terminales
Tapa de ranura
(Para instalar esta tarjeta de terminales, quite una
tarjeta de terminales de tamaño doble que ya esté
instalada y coloque esta tarjeta en la ranura que
queda vacía. )
Tornillo × 4
Español
(Fije esta etiqueta en la ranura aplicable del panel
trasero de la pantalla.)
Precauciones de manejo
ADVERTENCIA
•No intente nunca desmontar o modificar este producto.
Para evitar un incendio, descarga eléctrica o fallo.
•Si nota humo, un mal olor o ruidos extraños durante el funcionamiento, desenchufe inmediatamente
la pantalla.
Apague la pantalla y desenchúfela de la toma de corriente.
Para evitar un incendio o una descarga eléctrica, no deje conectada la alimentación de la pantalla.
•Para evitar descargas eléctricas u otros problemas, no deje enchufada la clavija del cable de alimentación
en la toma de corriente.
•No toque directamente con las manos los contactos de los conectores.
Para evitar que la electricidad estática estropee las partes internas, antes de manejar este producto, toque un
objeto metálico grande como, por ejemplo, un armario de acero para descargarse usted mismo de la electricidad
estática.
•Asegúrese de utilizar los cables suministrados y las partes especificadas para hacer la interconexión.
Para evitar fallos del funcionamiento y otros problemas, no utilice otras partes diferentes de las recomendadas.
• Póngase en contacto con nuestro departamento de servicio designado para instalar o cambiar este producto.
Al personal de servicio:
Antes de retirar o instalar la tarjeta de terminales, asegúrese de desconectar la alimentación de la
pantalla y desenchufar la clavija del cable de alimentación de la toma de corriente.

15
PC IN
SLOT1 SLOT2 SLOT3
SLOT3
SD SDI
SD SDI
OUT
IN
Conexiones
Platina de vídeo digital
uso-comercial
Vista posterior de la pantalla.
Números de ranuras de la pantalla que son compatibles con los accesorios de tarjetas de terminales.
Modelo de 2 ranuras Ranura 1, Ranura 2
Modelo de 3 ranuras Ranura 1, Ranura 2 (La ranura 3 noes compatible)
Español
APARATO MONITOR
Señales de entrada aplicables
1 525(480) / 59,94i 59,94 Interfaz 2:1 15,734 27 1440 1716 486 525
2 625(575) / 50i 50 Interfaz 2:1 15,625 27 1440 1728 576 625
Formato de la señal fV
(Hz) fH
(kHz)
Reloj de
puntos (MHz)
Número de
píxeles activos
Número total
de píxeles
Número total
de líneas
Número de
líneas activas
Formato de
exploración
•Cable recomendado
Cable coaxial 5C-2V de 75 Ω
•Longitud de extensión máxima: 200 m,
cuando se utilice el cable recomendado
arriba
•Equipo con VCRs para uso
profesional
(Examples) o digitales para
radiodifusión, monitores para
uso profesional (CRT, LCD,
PDP) con capacidad de
salida SD-SDI
•Equipo con VCRs para uso
profesional
(Examples) o digitales para
radiodifusión, monitores para
uso profesional (CRT, LCD,
PDP) con capacidad de
entrada SD-SDI
Señal de video
Notas:
(1) El equipo adicional, los cables y los enchufes de adaptador no se suministran con este aparato.
(2) Actualmente no hay soporte para audio incrustado.
* La indicación SMPTE294M (525p/625p) no se incluye en la transmisión de interfaz digital serial (SDI).

16
Matsushita Electric Industrial Co., Ltd.
Web Site : http://www.panasonic.co.jp/global/
M1004T3075
